Тип розеток: Типы и стандарты для силовых вилок и розеток. Тип вилок и розеток 220 V в Украине.
Типы и стандарты для силовых вилок и розеток. Тип вилок и розеток 220 V в Украине.
В умных розетках и различных гаджетах для умного дома, в домашних ip-камерах и других устройствах, которые, в основном, выпускаются в Поднебесной и предназначены для продажи по всему миру необходимо обращать внимание на тип вилки в устройстве или в блоке питания. Также, есть устройства, которые предназначены только для внутреннего (китайского) рынка и для наших розеток просто необходимо использовать переходники.
Сразу отметим, что в Украине распространены стандарты розеток и вилок типа C (EU Type C) и F (EU Type F). При несовместимости типа вилки и розетки необходимо использовать специальные переходники или адаптеры.

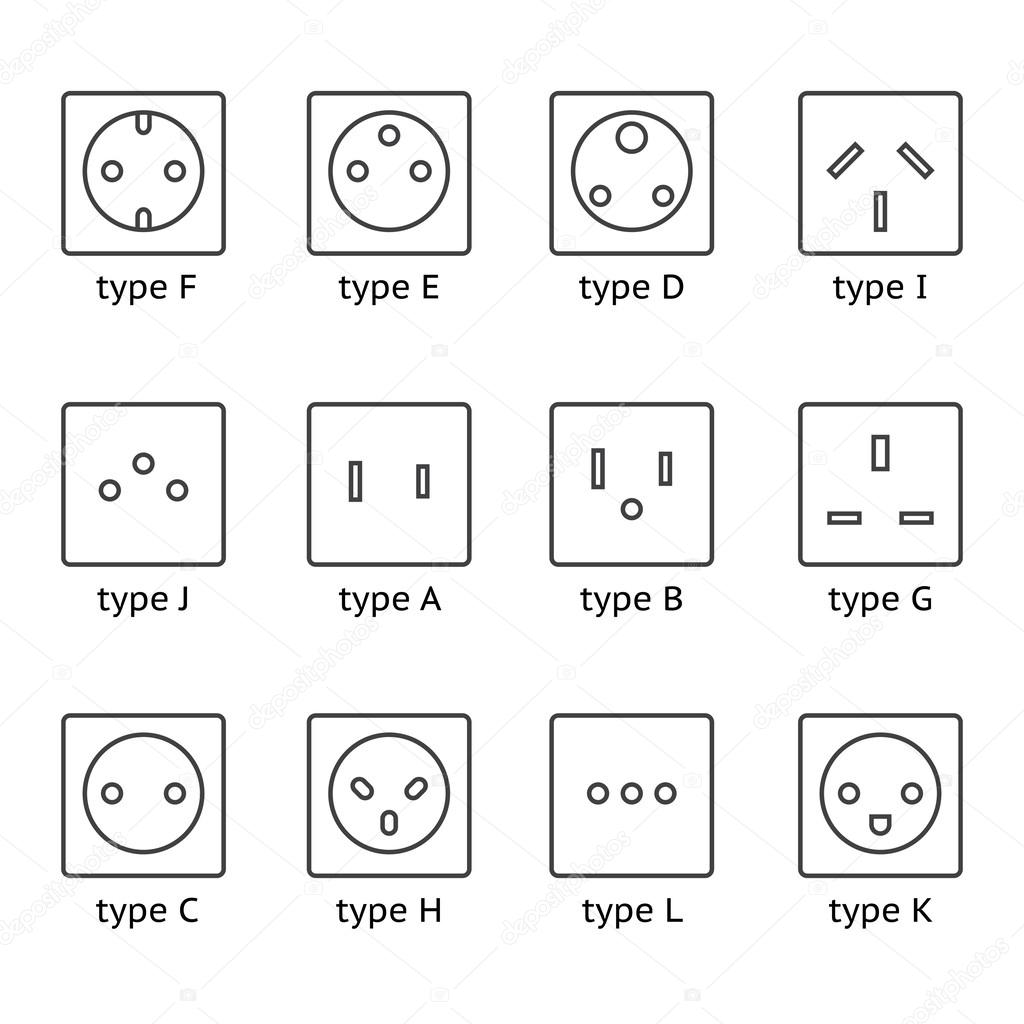

Наиболее распространенные типы вилок и розеток:
- Тип A (US Type A) — американская розетка без заземления. Два вертикальных плоских штырька.
- Тип B (US Type В) — американская розетка с заземлением. От типа A отличается наличием центрального D-образного заземляющего штыря.
- Тип C (EU Type C) — европейская розетка без заземления. Два круглых штырька.
- Тип D (UK Type D) — старая английская розетка. Два тонких (L, N) и один толстый (E) круглые штырьки. Этот старый английский стандарт поддерживается в основном в Индии.
- Тип E (EU Type E) — французская розетка. Два круглых контакта и заземленный контакт, выступающий из верхней части розетки. Вилка для Е типа — круглых штырька и разъем под заземление.
- Тип F (EU Type F), европейская розетка с заземлением — два круглых штырька, как и у типа C, контактные пластины для заземления. Часто этот тип называется Schuko, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого типа симметричны, положение контактов при подключении не имеет значения.
- Тип G (UK Type G) — английская розетка. Три больших плоских контакта, расположенных треугольником. Внутри вилки находится предохранитель, т.к. британские стандарты допускают большую силу тока в бытовой электрической цепи.
- Тип H (Type H) — израильская розетка. Три контакта, расположенных в форме буквы Y (до 1989 года контакты были плоскими, затем их заменили на круглые). Этот тип используется только в Израиле и несовместим со всеми остальными розетками и вилками.
- Тип I (AU Type I) — австралийская розетка. Два плоских контакта + третий — заземляющий контакт. Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
- Тип J (EU Type J) — швейцарская розетка. Три круглых контакта как и у типа C, а третий, заземляющий контакт, смещен немного в сторону.
- Тип K (EU Type K) — датская розетка. Стандарт похож на французский тип E, только выступающий заземляющий контакт находится на вилке, а не в розетке (в розетке разъем под заземляющий контакт).
- Тип L (EU Type L) — итальянская розетка. Три круглых контакта в ряд.
Для устройств, которые ориентированы для продаж на европейский рынок вилка питания может быть универсальная — одинаково хорошо подходить для розеток типа E и F.
При выборе девайсов, которые продаются по всему миру, не забывайте и о напряжении питания для устройства — в большинстве стран Северной, Центральной и Южной Америки, а также в Японии в электросетях общего назначения используется напряжение 110 — 127 B при частоте 60 Гц. В остальных странах за редкими исключениями используется напряжение 220 — 240 В при частоте 50 Гц. Но напряжение питания это уже совсем другая история и другой пост в нашем блоге!
Виды электрических розеток — подробный обзор
Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.
Разновидности разъемов розеток
В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:
Тип A
A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.
Тип B
B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.
Тип C
C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.
Тип D
D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.
Тип E
E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.
Тип F
F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.
Тип G
G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части.
Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.
Тип H
H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.
Тип I
I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.
Тип J
J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону.
При подключении евровилок нет необходимости использовать переходники.
Тип K
К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.
Тип L
L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.
В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.
Технические характеристики розеток: напряжение и частота
Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.
Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.
Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.
Какие бывают розетки по способу монтажа
По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.
Встроенные розетки
Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.
Накладные розетки
В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.
Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.
Переносные розетки
Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы.
Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.
Количество используемых розеток в модульном блоке
Двойная розетка
Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.
Тройная розетка
В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.
Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.
Четверная розетка
Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.
Розетки с дополнительными функциями
Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.
Розетки со встроенным УЗО
Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.
Розетки со шторками
Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.
Розетки с крышками
Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.
Розетки с таймером
Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.
Розетки с электросчетчиком
Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.
Розетки с выталкивателем вилки
Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.
Розетки с подсветкой
Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.
Розетки с USB выходом
Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.
Розетка с модулем WiFi
Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.
Розетки специального назначения
Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:
Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.
Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.
Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.
Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.
Защитные свойства различных розеток
Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:
- 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
- 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
- 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
- 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
- 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
- 5 – свидетельствует о частичной защите от пыли;
- 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.
Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:
- 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
- 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
- 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
- 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
- 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
- 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
- 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
- 8 – разрешено погружение на значительную глубину;
- 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.
Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:
- 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
- 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
- 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
- 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
- 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
- 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
- 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
- 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.
Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.
