Типы отверток: Виды отверток: каких видов бывают
Типы отверток виды наконечников, как выбирать – Статьи и обзоры – Экономстрой
Использование отвертки облегчает любые работы с шурупами, саморезами и винтами, поэтому без них невозможно обойтись как дома, так и в гараже, мастерской. В каждом доме найдется как минимум пара отверток, однако лучше иметь инструмент под разные типы задач. Этим инструментом пользуются не только профессиональные мастера, но и обычные люди.
В том числе инструмент актуален для следующего:
- Разборка, сборка, подкручивание креплений в мебели;
- Замена батареек в игрушках;
- Обслуживание различных транспортных средств;
- Ремонт электроники, компьютеров, техники;
- Монтаж электропроводки;
- Мелкий ремонт дома или в гараже.
Отвертка недорого стоит и имеет компактные размеры, поэтому с ее помощью можно добраться до труднодоступных мест.
Инструмент просто взять с собой, что повышает удобство. Отвертки есть у любого практичного хозяина и мастера, поскольку они позволяют работать как со сложными электрическими приборами, так и с бытовыми задачами. Чаще всего дома держат крестовые, прямые модели или универсальные комплекты, например, набор отверток STAYER «MASTER» HERCULES из 6 предметов.
Важно: для узкой специализации стоит использовать отвертки с соответствующим назначением. В том числе отдельные изделия выпускаются под ремонт мобильных телефонов, компьютерной или музыкальной аппаратуры.
Выбор отвертки с учетом крепежа
Для работы с помощью отвертки необходимо обратить внимание на шлиц элементов крепления, которые предстоит выкрутить или закрутить. Попытки использования неподходящего инструмента приводят к замедлению процесса, могут спровоцировать повреждение поверхности или деталей по соседству с креплением. Также часто страдает сам шлиц, в результате его не получается извлечь, поэтому приходится браться за экстрактор.

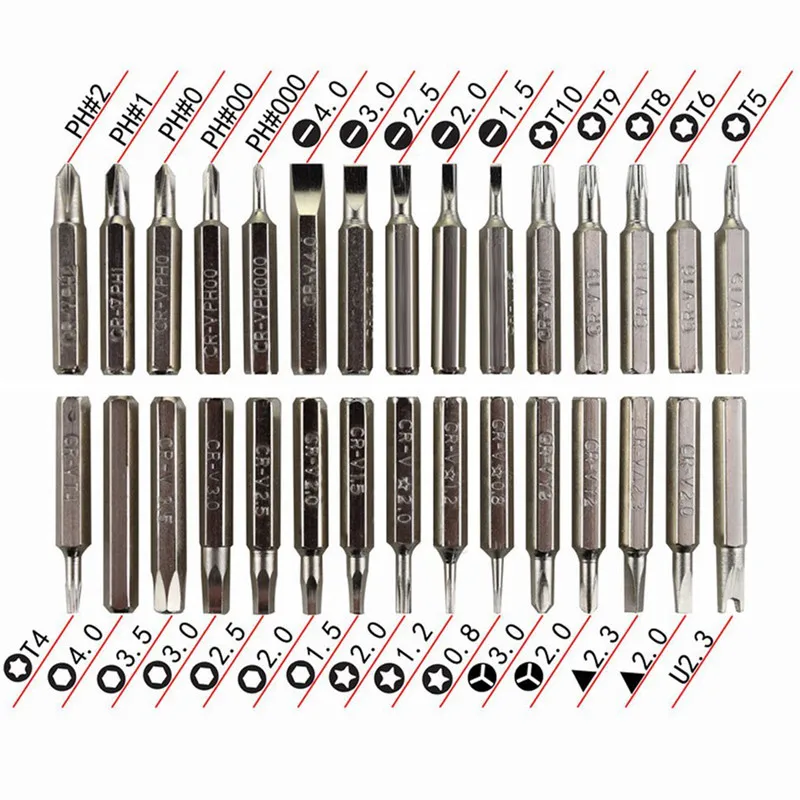

Основные виды отверток:
| 1. SL или плоская отвертка. Также называется прямошлицевой, поскольку выглядит как сплющенная лопатка. Пример: SL5.0х38мм «Antislip» от бренда MATRIX, инструмент предназначается для винтов с самыми простыми соединениями. Такую резьбу можно увидеть в креплениях для полок из дерева, замочных петлях, розетках. | |
2. PH или крестовая. Предусматривается наличие четырех граней, сама отвертка оформлена в виде конуса. Выпуклые тонкие грани входят в шлиц крепежа в виде креста. К категории относится отвертка Ph 2х38мм «Antislip» от производителя MATRIX, такое оформление обеспечивает более прочное закрепление, минимизирует риск соскальзывания. Отвертки подойдут для плотного затягивания крепежа, выдерживающего большие нагрузки. |
|
| 3. TORX или звездообразная. Вместо конусовидной основной части используется профиль по шестиконечной звезды. Изделия необходимы для ремонта различной электротехники, чаще приобретаются для мастерских по ремонту, сервисных центров, также могут входить в наборы. Например, набор от Sturm включает наконечники для отвертки с высоким уровнем твердости, всего представлено 34 предмета. | |
| 4. HEX или шестигранная. Изделия отличаются большим крутящим моментом и напоминают шестигранник. Актуальны для восстановления электротехники, снятия элементов крепления с объектов в условиях напряжения. С такой целью подойдет отвертка для точных работ с насадками Fusion MATRIX, HEX позволяет открутить крепеж очень быстро. | |
5. PZ или в виде креста с направляющими. Конструкция предусматривает наличие четырех граней профиля и столько же дополнительных. Последние имеют меньшие параметры и обеспечивают повышенную плотность фиксации. Хорошим примером такого оформления можно назвать отвертку «Multipoint» PZ 3 х 150 мм (Hardax). Применяется в креплениях с наличием глубокого шлица, в том числе при сборке профиля из алюминия, мебели из дерева, гипсокартонных элементов. |
Важно: существует немало подвидов, например, четырехгранные отвертки HEX, ассиметричные Torq модели с крестовым оформлением. Такие изделия используются не так часто, есть во многих наборах с насадками, а покупка отдельной отвертки с узкой специализацией целесообразна только при частой работе с соответствующими креплениями.

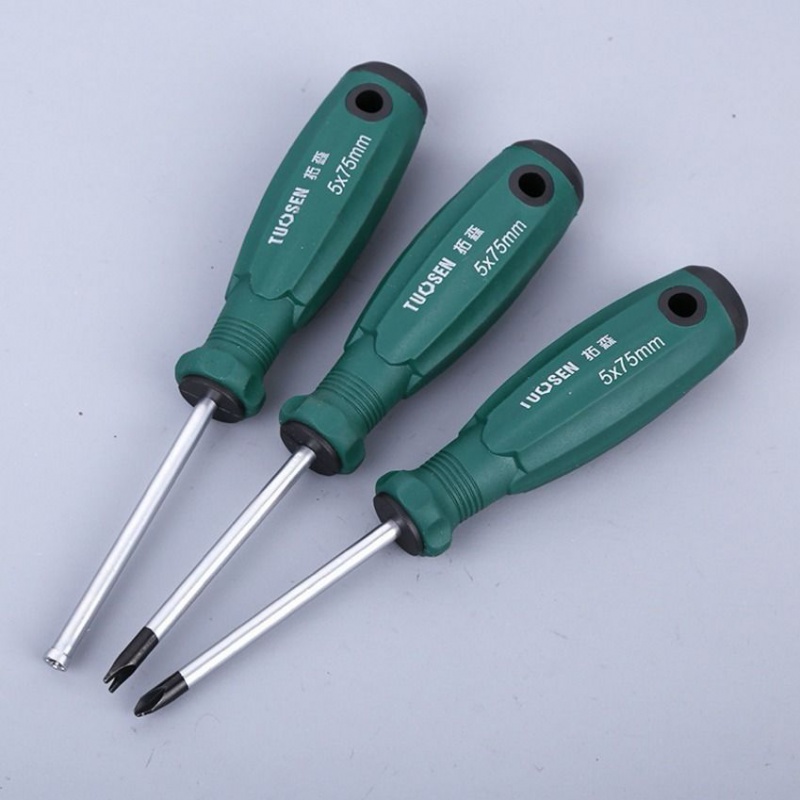

Необычные отвертки
Многие крепления имеют усложненную форму специально, в том числе для недоступности от вскрытия. В такой ситуации для откручивания нужно использовать специальные отвертки. К примеру, при сборке электроники или игрушек часто нужна треугольная форма. Отдельной категорией является продукция со сферической конфигурацией, в том числе она защищает конструкции от доступа сторонних лиц.
Отвертки нужны при ремонте бытовой техники – например установка плат и комплектующих в системные блоки персональных компьютеров

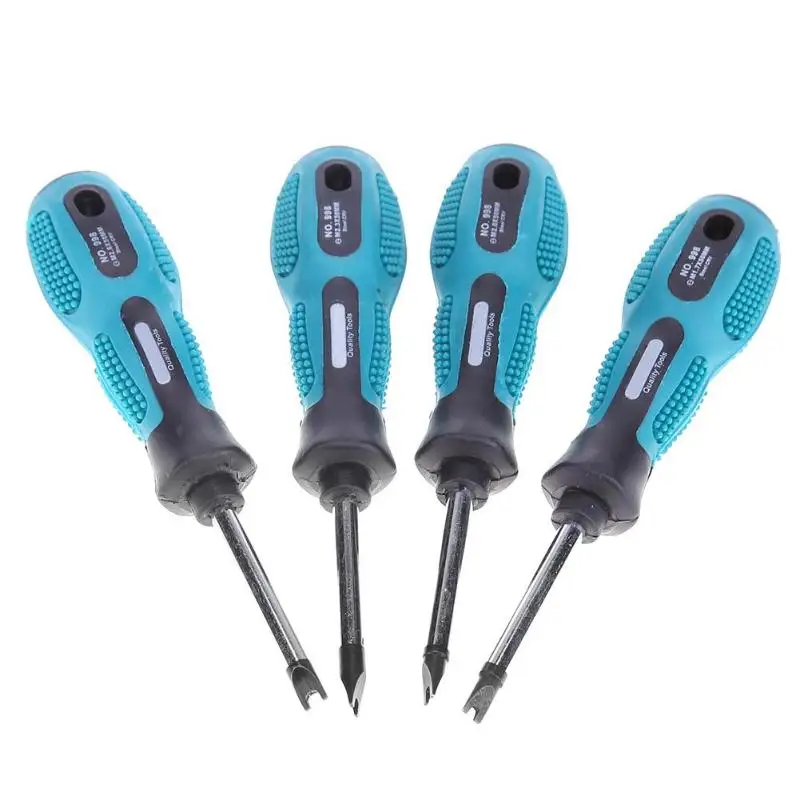

Двухштыковые отвертки используются редко, поскольку предназначены для защиты откручивания креплений с помощью подручных средств. Шурупы представленной категории можно встретить в общественных уборных, лифтах. Также важно учитывать размер крепления, например, в набор профессиональных отверток «Fusion» CrV от MATRIX входит 6 предметов, в том числе стандартные отвертки с разным размером.
Особенности маркировки
Вне зависимости от изготовителя, отвертки обязательно маркируются на основании принятых стандартов. В том числе в магазине «Экономстрой» можно подобрать размер и тип крепежа по маркировке. При рассмотрении отвертки «Multipoint» PZ 3 х 150 мм (Hardax) можно понять тип отвертки – крестовая с наличием направляющих. На размер указывают цифры, 3 – номер, соответствующий диаметру элемента крепления, 150 мм указывает на протяженность стержня.
Если прописывается только номер, то догадаться о диаметре и длине рабочей составляющей можно по нему.
Ни одна сборка мебели не обходится без фигурной (крестообразной отвертки)
Нередко изготовители используют сокращения в виде аббревиатуры: в наборе проф. отверток «Fusion» CrV от MATRIX сочетание CrV указывает на хромованадиевую сталь. Если предусмотрено сокращение CrMo, значит, использовалась хромомолибденовая сталь. Такие соединения обеспечивают защиту от повреждения по вине коррозийных процессов, они практически не страдают от механических повреждений и изменений температур. Инструмент представленного типа будет служить в течение многих лет.
Специализированные отвертки
Если выполняются электромонтажные работы, то нужны отвертки со специализированным покрытием, которое защищает человека от повреждения током. В том числе приходится действовать в условиях работающего электроснабжения. Например, отвертка шлицевая ПРОФИ SL 3,0х100 мм диэлектрическая до 1000 В КВТ 78608 будет актуальна в пределах 1000 В напряжения.
Отвертки применяются при прокладке электропроводки
Иногда в такой инструмент добавляется устройство для распознавания тока или скрытой проводки. Они могут светиться или давать звуковое оповещение. В каталоге компании «Экономстрой» также можно найти немало отверток с возможностью смены бит, в том числе с шестигранными, в виде креста, плоскими и так далее. Набор отверток KRAFTOOL включает 43 предмета, смена производится за счет намагниченного держателя для расположения биты.
Отвертки следует подбирать индивидуально, в быту часто достаточно пары стандартных вариантов и набора со сменными наконечниками. Если планируется профессиональное использование, нужно подбирать инструмент в точности соответствующий требуемым параметрам. Все необходимое можно заказать в нашем интернет-магазине.
Типы отверток
Читайте также:
Виды молотков
Виды гаечных ключей
Отвертка – предмет хоть и не древний, но используемый с давних времен.
Этот инструмент и встречается в самых разных отраслях, но всегда в типичных ситуациях – когда надо завинтить или вывинтить крепежный элемент, имеющий шлиц. Она считается одним из основных ручных слесарных инструментов, поэтому хотя бы один, а часто сразу все основные типы отверток есть в большинстве домашних ремонтных наборов.
Отвертка представляет собой предмет, имеющий рукоять и стержень. Как таковых стандартов по длине и того, и другого нет. В работе к этому инструменту прилагается достаточно большая сила, поэтому материалом для стержня обычно служит сталь с хром-ванадиевым сплавом в составе. Наконечники магнитные, специализированные под тот или иной шлиц. Также хорошим тоном считается диэлектрическое покрытие ручки и стрежня.
Типы отверток по типам шлицев
Шлиц – это углубление (паз), которое находится на вершине крепежного элемента (самореза, болта, винта). Форма его бывает разная, размер напрямую зависит от величины самого изделия. Шлицы и соответствующие им виды отверток бывают:
Прямые
Самый простой тип.
Его маркировка – SL или slotted. В описании производители указывают длину паза в миллиметрах, иногда (для больших изделий) вторым показателем записывается его толщина или глубина, если инструмент специализирован под специфический размер паза крепежа.
Крестообразный
Имеет форму креста. Для него используются крестовые отвертки с маркировкой Phillips (PH).
Крестообразный шлиц с углублением для направляющей
В середине соединения лучей такого шлица есть отверстие для лучшей фиксации отвертки и увеличения силы давления.
Усовершенствованные крестообразные
Имеют дополнительные лучи для остановки выталкивания наконечника. Маркируются как Pozidriv (PZ).
Шестиконечные
Это, как правило, пазы в виде шестиконечных звезд, используются в небольших деталях. Отвертки имеют патентованное название torx.
Квадратные
Сечение в виде соответствующей фигуры. Болты с таким шлицем часто используются в производстве вычислительной техники.
Размеры подходящих отверток будут небольшими. Маркировки – Robertson или square head.
Шестигранные
Виды шлицов отверток, имеющие шесть внутренних граней.
Треугольные
Пазы в виде треугольника.
Есть еще множество узкоспециализированных шлицев, которые применяются в редких сферах, например, космо- или авиастроении.
Таким образом, самые распространенные типы отверток – это прямые (или плоские), крестовые (или крестообразные), шестигранные и шестиконечные.
Модификации рукояток
Ручки обычных отверток сейчас делаются из пластмассы или дерева. Для уменьшения скольжения может наноситься специальное резиновое покрытие или разного рода мелкие углубления. Модификации же производятся в основном для того, чтобы облегчить процесс завинчивания/отвинчивания или увеличить силу крутящего момента.
С храповым механизмом
Как и составные гнездовые гаечные ключи, такие инструменты имеют присоединяемую рукоять в виде «трещотки», которая позволяет не отнимать руку от изделия во время работы.
В комплектацию, как правило, входит набор бит под прямой, и под крестообразный шлиц.
Т-образная или поворотная
Такие типы отверток имеют или изогнутую цельную верхнюю часть, или же отверстие в ней для вставки дополнительного рычага.
Рукоятка с пяткой
Стандартные отвертки имеют стержень, «утопленный» в рукоятку где-то наполовину. Но в некоторых подвидах инструмента стержень проходит насквозь и на другом своем конце имеет утолщение в виде пятки, по которому можно ударять при необходимости молотком. Такие инструменты применяются, когда шлиц крепежа сильно загрязнен и простым нажимом вопрос с завинчиванием не решается.
Виды отверток по модификации стержня
Удлиненные или укороченные
Имеют удлиненную или, наоборот, укороченную ручки и соответствующие им стержни. Такие отвертки не стандартные, созданы для удобства работы в труднодоступных местах.
Со сменными наконечниками
Такой инструмент, как правило, имеет рукоятку-«трещотку» или же стандартную рукоять, но с универсальным стержнем, для которого в комплекте представлены биты под разные шлицы.
С гранеными стержнями
Стандартный стержень отвертки круглый. Квадратное или шестиугольное сечение позволяет при необходимости добавить силы кручения за счет рычага (как и для т-образной рукоятки), которым может выступить обычный рожковый гаечный ключ.
Эти виды отверток можно дополнить так называемой электроотверткой. Она известна сейчас широко. Речь идет о «шуруповерте». Однако это не ручной слесарный инструмент, имеющий сходство с составной отверткой, но также вобравший в себя и некоторые черты электрической дрели.
14 типов отверток и их применение [с иллюстрациями]
Типы отверток Что такое отвертки?Типы отверток и их применение [с иллюстрациями] :- Отвертка — это механический инструмент, который используется для закручивания винтов. Он состоит из металлического стержня с плоским или крестообразным концом, который входит в верхнюю часть головки винта.
Ниже приведены различные типы отверток:
- Отвертка Phillips
- Отвертка с плоской (шлицевой) головкой
- TORX Overdriver
- Окружающая отвертка или шестигранная отвертка
- POZIDRIV OUTDRIR
- Робертсон или квадратная отвертка
- головка сцепления или отвертка
- FREARSON (REED и PRINCE CUNTDRIVE или шестигранная отвертка
- Магнитная отвертка
- Отвертка на батарейках
- Угловая отвертка
- Отвертка с храповым механизмом
Отвертка Phillips: ( Типы отверток ) Человек по имени Генри Филипс в 19 веке изобрел отвертку Philips. Основная цель изобретения отвертки этого типа заключалась в том, чтобы представить в промышленности новую разновидность отверток, то есть отвертку с механическим приводом.
Шурупы Phillips можно узнать по плюсу на головке, широко используются в строительстве и деревообработке. Она также известна как крестообразная отвертка, так как Х-образное лезвие прочно входит в полость головки, что обеспечивает лучшее сцепление при затягивании или ослаблении винта. Эти отвертки предназначены для выскальзывания из головки при превышении определенного предела крутящего момента, который зависит от прочности и слабости винта.
2. Отвертка с плоской или шлицевой головкой: ( Типы отверток ) Как следует из названия, отвертка с плоской головкой имеет клиновидный плоский наконечник, который используется для затягивания или ослабления винтов с линейной насечкой на их головы.
Это самый распространенный инструмент в области механики.
Он может быть с ручным или механическим приводом, однако в основном не с механическим приводом, поскольку щелевая головка имеет «эффект кулачка». Эффект кулачка представляет собой процесс, при котором отвертка соскальзывает с поверхности головки винта, когда крутящий момент, приложенный к поверхности головки винта, превышает определенный предел или иногда из-за отсутствия центрирования, что в конечном итоге приводит к повреждению Головка винта или наконечник отвертки.
Винты с плоской головкой обычно используются в изготовлении мебели, небольших проектах по изготовлению шкафов и в некоторых электрических приложениях, но больше не используются широко в жилищном строительстве.
3. Отвертка Torx: (Типы отверток) Отвертка Torx имеет наконечник в форме звезды с 6 закругленными выступами. Первоначально Torx использовался в целях безопасности, но теперь его можно найти и во многих других приложениях.
Из-за круговой геометрии лепестков отвертка Torx требует малой радиальной силы, что увеличивает срок службы винта и биты отвертки.
В настоящее время отвертки Torx в основном используются в бытовой технике и в сфере безопасности из-за их эффективности.
4. Шестигранная отвертка или шестигранная отвертка: (Типы отверток)Имеет шесть прямых лепестков, как шестигранник. Они используются для крепления в основном болтами, а не винтами. Для затягивания или ослабления требуется отвертка с шестигранным ключом, также известная как отвертка с шестигранным ключом.
При забивании не возникает эффекта проскальзывания, поэтому большинство механических отверток могут быть оснащены шестигранными насадками, что делает производство быстрым и легким с минимальной ошибкой.
5. Отвертка Pozidriv: ( Типы отверток ) Pozidriv также известен как «Pozidriv». В отличие от отвертки Phillips, отвертка Pozidriv имеет два крестообразных знака, смещенных под углом 45 градусов к основным лезвиям.
Отвертки этого типа имеют тупые концы и небольшие ребра на лезвии между основными кромками, что увеличивает крутящий момент и снижает риск эффекта кулачка. Этот привод чрезвычайно популярен в производстве из-за его самоцентрирующейся конструкции.
6. Квадратная отвертка Робертсона: (Типы отверток)Квадратная отвертка, также известная как отвертка Робертсона, названа в честь канадского изобретателя.
Этот тип отверток имеет самый высокий крутящий момент, чем все типы приводов. Винты с квадратной головкой в основном используются в автомобильной и мебельной промышленности из-за их долговечности. Форма с небольшим конусом в передней части инструмента обеспечивает хорошее сцепление с винтом и, таким образом, делает его более удобным в использовании, а также пренебрегает эффектом кулачка.
7. Головка сцепления или отвертка с бабочкой: ( Типы отверток ) Прорези выглядят как галстук-бабочка, а в более старых версиях посередине была круглая полость.
Головка сцепления также имеет защитную версию, которая прорезана в одну сторону, и ее очень трудно снять. Они встречаются в основном в местах, где техническое обслуживание проводится нечасто, например, на автобусных станциях или в тюрьмах.
Типы отверток с головкой сцепления в основном используются в автомобильной промышленности и очень популярны на старых автомобилях GM.
8. Отвертка Frearson или Reed and Prince: (Типы отверток)Отвертка Frearson аналогична отвертке Phillips. Первое отличие состоит в том, что у Фрирсона острый наконечник, а у Филлипса — закругленный. Кроме того, угол наконечника составляет 45 градусов, что означает, что одну отвертку Frearson можно использовать с винтами Frearson любого размера и для многих винтов Phillips. Его преимущество заключается в том, что он позволяет избежать типичных проблем, таких как разрушение и преждевременный износ долота.
Форма помогает отвертке Frearson создавать больший крутящий момент, чем отвертка Phillips, что помогает использовать ее в морском оборудовании и в определенных областях, где требуется точность.
JIS (японский промышленный стандарт) является одним из наиболее признанных типов и, вероятно, наиболее часто используемым отверткой в наборе инструментов для закручивания крестообразных винтов. Она похожа на головку Phillips, но сконструирована так, чтобы не вываливаться.
Его главное преимущество перед отвертками Phillips заключается в том, что он имеет самоцентрирующийся и быстрый инструмент и винт.
Позволяет контролировать крутящий момент и чрезмерную затяжку оператором, а не головкой винта.
10. Отвертка с шестигранной головкой : ( Типы отверток ) Отвертки с шестигранной головкой имеют головку вместо лезвия или наконечника, поэтому они действуют как торцовый ключ. Отвертка с внутренним шестигранником имеет шестигранную полость, управляемую шестигранным ключом, шестигранным ключом или шестигранной отверткой.
Торцевые ключи имеют рукоятку, которая работает параллельно поверхности болта, поэтому для поворота требуется дополнительное пространство. С прямой рукояткой в шестигранном приводе болту требуется меньший зазор для поворота. Эти отвертки могут сделать процесс ослабления и затягивания шестигранных гаек, болтов и винтов намного быстрее и проще.
Магнитная отвертка имеет магнитный наконечник, который удерживает винт, и с его помощью вы можете вставлять или извлекать винт одной рукой. Это применимо в небольших электронных производствах при попытке разместить винты в труднодоступных местах. Их использование простое, так как они прилипают к нашей отвертке.
Мы можем легко намагнитить существующую отвертку с помощью заземляющего магнита вместо того, чтобы покупать новые наборы отверток с магнитными наконечниками.
12. Отвертка с батарейным питанием: ( Типы отверток ) Многие электроприводы используют батарею в качестве источника питания, что делает их очень компактными.
Этот инструмент не идеален для тяжелого завинчивания или сверления, он идеально подходит для обычных легких задач по завинчиванию шурупов. Эти типы отверток не обладают такой мощностью, как другие электроинструменты, но они экономят место.
Например, мы можем использовать его для фиксации винтов в компьютерах, не разбирая его.
13. Угловая отвертка: ( Типы отверток )Как следует из названия, это отвертка с прямым углом. Эти отвертки помогают работать там, где нет места для прямой рукоятки. Они очень полезны в автомобильной и подобных областях.
Храповой механизм обеспечивает достаточный крутящий момент для затягивания и ослабления крепежа.
14. Отвертка с храповым механизмом: ( Типы отверток ) Отвертки с храповым механизмом уменьшают подъем и экономят время работы. Он автоматически меняет положение наконечника отвертки после каждого поворота. Отвертки с храповым механизмом состоят из внутреннего шарикоподшипникового механизма, который позволяет пользователю делать несколько оборотов винта легким движением запястья вперед-назад.
Переключая кнопку на отвертке, храповое действие можно изменить с одного направления на другое, чтобы можно было вставлять винты при движении по часовой стрелке и выкручивать винты при движении против часовой стрелки.
Стандартные головки винтов и руководство по размерам винтов
Если вы ищете полное руководство по инструментам для типов отверток и размеров головок винтов, вы попали в нужное место. Вы узнаете основные типы отверток, названия каждой отвертки и наиболее распространенные размеры головок винтов.
Роза Лагасе на 27 октября 2009 г.
Отвертка является необходимым и востребованным инструментом не только дома, но и для тех из вас, кто работает в отделе декорации, строительства или сценографии в кино- и телеиндустрии. Очень важно, чтобы вы изучили различные типы отверток, а также типы и размеры головок винтов, учитывая, как часто вам придется использовать отвертку.
В своем наборе инструментов я предпочитаю универсальную отвертку с выдвижной насадкой, которая отлично подходит для быстрой работы на работе и отлично подходит для использования дома.
Тем не менее, во время длительных строительных работ или при выполнении некоторых задач по переделке я предлагаю использовать более прочный набор отверток, чтобы я знал, что у меня всегда есть подходящие типы отверток для каждой работы.
Убедитесь, что ваш набор отверток изготовлен из прочного металла и магнитного сплава, чтобы винты не выпадали и чтобы их не снимали. Я считаю, что наихудшими для этого являются биты и отвертки Black & Decker, которые слабы и склонны сдирать биты Phillips, PoziDriv и Robertson. По моему опыту, DeWalt, Mastercraft и Craftsman превосходны.
Типы отверток: стандартные головки винтов и руководство по размерам винтов Click To Tweet
Передайте мне отвертку
Многофункциональная выдвижная отвертка Craftsman с автоматической загрузкой
Набор отверток Mastercraft из 65 предметов
Больше всего меня раздражает на съемочной площадке, когда я прошу декоратора передать мне Robertson #2, а они смотрят на меня тупо.
— Квадратный, плоский или звездчатый? они часто спрашивают. Им также в данный момент не приходит в голову, что винты бывают разных размеров.
Хотя я ожидаю этого от членов экипажа-новичков, меня всегда удивляет, как много людей не знают названия и размеры определенных инструментов, самым простым из которых является отвертка.
Однако, признаюсь, когда я только начинал, я думал, что шестигранные ключи называются X-ключами. Я почувствовал себя самым большим неудачником, когда узнал, что все время говорил неправильно.
Я полагаю, что каждый должен где-то учиться, так что, надеюсь, вы что-то извлечете из этого, когда в следующий раз вас попросят использовать определенную отвертку.
Руководство по типам отверток
Названия типов отверток
- Плоская головка (или шлицевая, или прямая головка)
- Филлипс
- Позидрив
- Торкс
- Шестигранник (или шестигранный ключ, или шестигранный ключ) * (Ikea любит этот)
- Robertson (самый распространенный в Канаде)
- Трехкрылый
- Torq-Set
- Гаечный ключ
Примечание: Многие выдвижные отвертки и наборы отверток не поставляются с шестигранным или шестигранным ключом, поэтому вы всегда должны держать шестигранный ключ (или шестигранный ключ) в кармане для надоедливой мебели Ikea.
