Толщина арматуры: Диаметр или толщина арматуры для фундамента дома

Расчет арматуры для фундамента – рекомендации от ТК Газметаллпроект

Любой жилой дом, производственное, офисное или складское помещение монтируются на заранее подготовленный фундамент. Конструкция основания может отличаться в зависимости особенностей почвы, климатических характеристик региона, массы и размеров здания. При этом армирование фундамента является обязательным условием длительной эксплуатации объекта, без повреждений и деформаций конструкции.

Назначение арматурного каркаса в фундаменте здания

Существует несколько типов оснований, выполняемых из бетонного раствора. Наиболее востребованными считаются плитные и ленточные фундаменты, мелко- и глубокозаглубленные. Также применяются основания на сваях, глубина заложения которых зависит от параметров грунта и уровня промерзания почвы.

Для армирования фундамента применяются металлические прутья с рифленой или гладкой поверхностью, которые соединяются в жесткий и прочный каркас. Армирование выполняется в следующих целях:

• стальная основа принимает нагрузки на растяжение и изгиб, равномерно распределяет их по всей конструкции основания;
• каркас исключает деформации бетона, позволяет избежать или минимизирует образование трещин и других дефектов фундамента;
• за счет арматурного каркаса удается снизить объем используемого для заливки основания бетонного раствора, уменьшить и снизить стоимость конструкции;
• армирование делает возможным строительство дома или производственного здания на слабых грунтах, в том числе сыпучих, болотистых, в регионах с экстремально низкими зимними температурами;
• возрастает несущая способность основания, арматура делает фундамент более приспособленным к высоким нагрузкам по массе, усилиям на растяжение и деформацию.

После заливки фундамента бетонный раствор постепенно набирает прочность. При этом монолит приобретает высокую прочность к сжатию, но не отличается хорошими показателями на растяжение. Арматурный каркас позволяет поднять данные параметры на должный уровень.

Как правильно рассчитать арматуру для фундамента

Для монтажа прочного и долговечного фундаментного основания необходимо выполнить расчет арматуры и каркаса. Такой подход обеспечивает соответствие требованиям нормативных документов. Для правильного расчета необходимо учитывать следующие моменты:

• в качестве конструктивных элементов лучше всего закладывать металлические прутья с рифленой поверхностью, толщина которых начинается от 12 мм – посмотреть каталог арматуры для фундамента;
• оптимальным является использование проката марки А400, А500 и А240;
• все расчеты выполняются в соответствии с требованиями СНиП 52-01-2003 и 2.02.01-83;
• при проектировании учитываются характеристики грунта, для каменистой, болотистой, сыпучей почвы арматурный каркас будет отличаться;
• обязательно учитывается при расчетах суммарная нагрузка на конструкцию, которая складывается из собственного веса фундамента, массы стен, перекрытий, перегородок, установленного в здании оборудования и предметов повседневного использования, среднегодового количества осадков;
• обязательно учитывается запас прочности, каркас должен быть прочнее расчетных показателей на 5-10%;
• несмотря на большое количество доступных онлайн-калькуляторов, расчет арматуры с их использованием получится приблизительным, желательно воспользоваться услугами специалиста в данной отрасли.

Выполняя указанные правила расчета арматурного каркаса можно быть уверенным в прочности и долговечности бетонного основания. При движении грунта, больших климатических и механических нагрузках, фундамент не получит повреждений. Соответственно стенам здания не угрожают деформации, появление трещин и щелей.

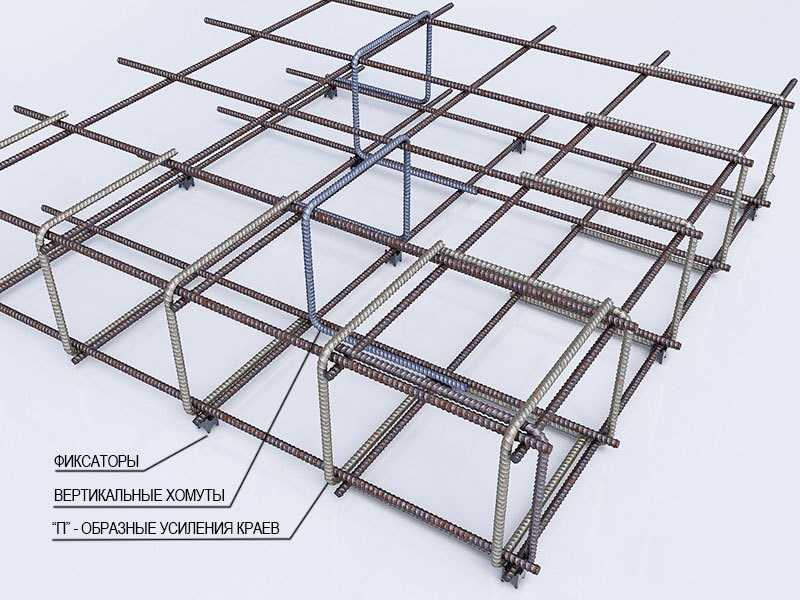

Конструктивное исполнение каркаса

В зависимости от типа и сложности фундамента, арматурный каркас может быть выполнен несколькими способами. Соответственно расчеты также отличаются для конструкций плитного, ленточного, свайного и других типов. После выбора подходящей схемы каркаса выполняется подбор необходимых комплектующих. Рассчитывается количество и длина прутьев, объем армирующей сетки. Необходимо определиться со способом соединения стержней между собой, направленностью конструкций, сечением металла и другими характеристиками.

Стандартный каркас собирается из прутков, расположенных в продольном и поперечном направлениях. Шаг ячеи определяется нагрузкой на основание, а для соединения используется технология сварки, вязальная проволока, специальные муфты.

Для ленточных фундаментов каркас представляет собой набор продольных прутков, соединенных между собой поперечными элементами. Такие сетки располагаются в несколько рядов. Для плитной конструкции подойдет плоский каркас из арматуры. Для свайного фундамента металлические прутки монтируются вертикально.

Расчет арматуры для фундамента плитного типа

Использование фундамента плитного типа актуально при возведении жилых домов и коттеджей, в которых не планируется выделение подвального помещения. Визуально основание выполнено в форме монолитной плиты, толщина которой может превышать 0,2 метра. При этом армирующая сетка укладывается в 1, 2 или более рядов, в зависимости от массы здания и типа грунта.

При выборе арматуры в первую очередь оценивается категория грунта. Для непучинистой почвы подойдут ребристые прутки толщиной от 10 мм. Если планируется строительство на слабой почве или участке с наклоном. Минимальный диаметр стержней должен быть 14 мм и более. Связи между сетками выполняются из арматуры на 6 мм.

Стандартный шаг сетки составляет 0,2 метра, но данный показатель может меняться в большую или меньшую сторону. Связки продольных и поперечных стержней выполняются проволокой или сваркой.

Технология расчета арматуры предполагает выполнение следующих этапов:

• при толщине фундамента до 0,2 метра желательно использовать 2 плоских каркаса с вертикальной связкой, если основание более габаритное, число сеток увеличивается;
• для расчета количества продольных прутьев длина большей стороны делится на шаг 0,2 метра, что позволяет получить общую длину стержней;
• аналогичным образом рассчитывается общая длина поперечных звеньев каркаса;
• так как диаметр прутка принимается одинаковым, можно быстро вычислить необходимое количество стержней и рассчитать объем приобретаемой арматуры;
• для расчета вертикальных прутков подсчитывает количество точек соединения одной и сеток, размер связей равняется высоте фундаментной подушки, далее нетрудно подсчитать общую протяженность стальных стержней;
• если фиксация прутков выполняется на вязальную проволоку, вычисляется число соединений арматуры, средний расход составляет 0,4 метра на одну точку.

После выбора конструкции фундаментного основания и необходимой толщины арматуры, рассчитать объем приобретаемой продукции можно самостоятельно. Для этого достаточно знать площадь фундамента и его высоту, количество арматурных сеток, шаг ячеи. Все расчеты можно выполнить с помощью обычного калькулятора.

Расчет арматуры для фундамента ленточного типа

Для большинства зданий и сооружений выбор ленточного фундамента является оптимальным вариантом. Такая конструкция качественно выполняет свои функции, а затраты на монтаж существенно ниже, чем расходы на заливку монолитного основания. В состав каркаса входят продольные, поперечные и вертикальные металлические стержни.

Для продольной арматуры стандартным диаметром является 12-16 мм, поперечные и вертикальные связи могут быть меньшей толщины. Шаг ячеи принимается равным 0,2 метра, но может быть изменен в зависимости от конструкции и нагрузки на основание. Технология расчета арматурного каркаса ленточного фундамента будет следующей:

• в конструкцию обязательно закладывается 2 сетки, верхняя связывает основание при просадках грунта, нижняя исключает деформации при вспучивании почвы;
• для обустройства каркаса потребуется 4 продольных прутка, протяженность каждого из которых равняется периметру ленточного фундамента;
• количество поперечных прутков рассчитывается, исходя из принятого шага ячейки, длина стержней равна толщине бетонного основания;
• вертикальная арматура рассчитывается, исходя из количества соединение продольных и поперечных стержней, высота прутков определяется аналогичными показателями фундамента;
• для соединения прутков используется вязальная проволока, длина которой определяется из расчета 0,4 метра на 1 узел.

Путем достаточно простых вычислений удается подсчитать общую длину продольных, поперечных и вертикальных стержней, а также вязальной проволоки. В зависимости от длины имеющейся в продаже арматуры вычисляется число отдельных элементов. При этом учитывается некоторый запас, наличие которого необходимо в непредвиденных случаях.

Арматурные каркасы для фундаментов другого типа рассчитываются аналогичным образом. Для этого необходимо знать размеры каждого блока, определиться с конструкцией, толщиной используемых прутков. С помощью несложных математических расчетов определяется общая длина стержней, расходы на их приобретение.

Монтаж фундамента любого типа будет некачественным, если в основу не заложить металлический каркас. Стальные прутья, сваренные или связанные между собой, защищают фундамент от деформации, выкрашивание, излома и растяжения. Количество и стоимость необходимого материала можно рассчитать самостоятельно. При отсутствии опыта желательно обратиться к профессионалам, предлагающим свои услуги в данной сфере.

Диаметр арматуры для ленточного фундамента

Содержание

• 1 Характеристики ленточной несущей конструкции
• 2 Выбор металлических прутьев
  • 2.1 Схема армирования
• 3 Расчет арматуры для ленточного основания

Диаметр арматуры для ленточного фундамента требует обязательный расчетов под будущее строение, результат которых покажет точное достаточное сечение армированных прутьев. В данном расчете учитываются две группы предельных значений по жесткости и прочности.

Строительство зданий и сооружений начинается с проведения расчета и закладки основания. Причем продолжительность службы строения, а также его надежность и прочность в полной мере зависят от точности выполнения расчета.

Фундамент – это основа всех капитальных строений. Он служит для перераспределения на почву принимаемой нагрузки. Верхняя поверхность фундамента называется обрезом, она играет роль основания для стен, нижняя же плоскость, называемая подошвой, распределяет полученные нагрузки.

Характеристики ленточной несущей конструкции

Сегодня в сфере строительства широкое распространение получил фундамент, выполненный из железобетона. Благодаря простой технологии такой тип основания можно легко смонтировать, не используя при этом спецтехнику и грузоподъемные механизмы. Главное, правильно подобрать сечение, определить заглубление, диаметр арматуры для ленточного фундамента.

Широкое распространение основание ленточного типа получило из-за того, что его можно обустроить практически на любом типе почвы, а также благодаря большому сроку службы – около 150 лет. Эти показатели обеспечиваются качеством бетонной смеси и эффективно выполненным армированием.

Бетон, невзирая на его высокие эксплуатационные характеристики, является хрупким стройматериалом, поэтому даже при малых движениях он подвергается разрушению. Армирование предназначено для придания бетону особой пластичности и выполняется с помощью стальных прутьев. Для того чтобы улучшить сцепление с бетонной смесью основная часть поверхности прутьев выполняется ребристой.

Выбор металлических прутьев

Расчет общей нагрузки, распределяемой на основание, а также выбор диаметра арматуры осуществляется в процессе проектирования здания. Какое же сечение считается оптимальным?

В основном в строительстве применяется стальной прут диаметром 10−12 мм, но встречается и аналоги 14 сантиметров. В редких случаях при возведении легких построек на не пучинистых почвах применяют арматуру, толщина которой 8 мм.

Схема армирования

Схематическое изображение вариантов армирования

Дабы придать особую прочность фундаменту необходимо укрепить обе его плоскости. С этой целью сооружают металлический каркас, состоящий из двух горизонтальных рядов металлических прутьев, и соединенных между собой вертикальными перемычками.

Горизонтальные прутья, расположенные продольно, принимают на себя основную нагрузку, а горизонтальные, расположенные поперечно, наряду с вертикальными прутьями придают основанию дополнительную прочность. На практике, достаточно использовать четыре продольных горизонтальных прута – два снизу и два сверху.

Допустимо в качестве вертикальных перемычек использовать гладкие прутья. Расстояние между соседними вертикальными перемычками должно быть одинаковым и лежит в пределах 0,3−0,8 м.

Важно знать, что расстояние между горизонтальными соседними прутьями, расположенными продольно, должно быть не менее 0,3 м, а для защиты материала от коррозии арматуру на 5 см заглубляют в бетонный раствор.

Расчет арматуры для ленточного основания

Расчет диаметра арматуры для ленточной несущей строительной конструкции может выполнятся по следующей формуле:

Ширину ленты (см) * Высоту ленты (см) * 0.1% = необходимая площать сечения арматуры.

Пример: Ширина 100 см * Высота 50 см * 0.1% = 5 квадратных сантиметра

Если схема армирования выбрана, то приступают к расчету нужного для строительства материала. Следует определить, какое количество стального прута потребуется.

Для этого к периметру новостройки прибавляют сумму длин всех стен, которые будут стоять на основании, и умножить полученный результат на указанное в схеме количество прутьев.

Когда нет возможности приобрести прутья заданной длины, и застройщик решает соединять отрезки, то выполнять это следует с метровым нахлестом. Нахлест также учитывается при выполнении расчетов.

Крайне редко можно приобрести стальной прут необходимой длины. В основном такой товар продается на вес. Для точного определения длины прута относительно веса, достаточно обратиться за помощью к справочнику, где указана таблица расчета арматуры.

Многие крупные заводы, выпускающие металлический прокат, соблюдают требования государственного стандарта, в котором указан вес одного погонного метра каждого изделия. Укажем вес арматуры в зависимости от его диаметра:

• 8 кв. мм – 0,222 кг/м.
• 10 кв. мм – 0,395 кг/м.
• 12 кв. мм – 0,888 кг/м.
• 14 кв. мм – 1,210 кг/м.

Особую значимость имеет способ соединения конструкционных составляющих. Большинство застройщиков ошибаются, считая, что конструкция станет намного крепче, а основание надежнее, если стальную арматуру соединить между собой при помощи электросварки.

Не всем застройщикам известно, что в процессе электросварки структура металла изменяется, что со временем может привести к нарушению целостности каркаса. Поэтому для фиксации стальных прутьев между собой желательно применять вязальную проволоку. Крепление арматуры осуществляется при помощи специального вязального крючка.

Необходимо помнить, что при строительстве крупного сооружения либо возведении здания на слабых, подвижных почвах горизонтальная арматура, расположенная продольно, укладывается по 3−4 прута в отдельно взятом поясе.

Расчёт арматуры, рассчитать арматуру, таблица расчёта арматуры -Статьи

Армирование фундамента

Посредством несущей способности почвы и расчетных нагрузок определяется размер и тип фундамента.

Расчет арматуры для выполнения армирования плитного фундамента

Для данных целей оптимально использовать арматуру, имеющую ребристую поверхность. Поэтому идеально подойдет арматура класса А3, диаметр которой составляет свыше 10 мм. Как показывает практика, чем больше будет диаметр арматуры, тем крепче фундаментальная основа. Толщина прутка в первую очередь зависит от типа почвы и веса жилого строения. Когда грунт достаточно плотный, то фундамент будет деформироваться значительно меньше.

Чем тяжелее возведенный дом, тем соответственно будет больше нагрузка на фундамент, поэтому при возведении основы важно учитывать каждую специфичную деталь, чтобы в итоге фундаментная основа была прочной и устойчивой к небольшим земным подвижкам.

Если Вы возводите каркасный, деревянный либо щитовой дом на почве, которая отличается хорошей несущей способностью, то специалисты рекомендуют применять арматуру диаметром также 10 мм. Когда строится тяжелый дом на плитном фундаменте, то задействуются арматурные прутья, диаметр которых составляет от 14 до 16 мм.

На практике арматурный каркас выполняется с шагом сетки в 20см. Жилой дом, размером 8м х 10м необходимо уложить:

(8/0,2+1) + (10/0,2+1) = 41 (прутки по 6 м) + 51 (прутки по 10 м) = 92 прутка.

Плитный фундамент состоит из 2-х поясов армирования:

1.​ Верхний.

2.​ Нижний.

Именно по этой причине общее количество прутков удваивается. Соответственно получается:

92*2 = 184 прутка, в том числе 82 прутка по 6м и 102 прутка по 10м.

Итого: 82*6+102*10 = 1 512м арматуры.

Верхняя сетка соединяется с нижней. Такое соединение должно быть выполнено в каждом пересечении продольных прутков арматуры с поперечными. Количество соединений составит:

41*51 = 2 091 шт.

При толщине плиты в 20см. расстояние каркаса до поверхности плиты составит 5см. Для соединения необходимы арматурные прутки, длина которых равна 20-5-5 = 10см. либо 0,1м. Итоговая длина прутков для соединения:

2 091*0,1 = 209,10 м.

Общее количество арматуры на плитный фундамент составляет:

1 512+209,10 = 1 721,10 м.

Расчет необходимого количества вязальной проволоки

При каждом пересечении прутков будет 2 вязки арматуры:

• ​ соединение продольного прутка с поперечным;
•  вторая вязка с вертикальным прутком.

Количество соединений в верхнем поясе:

41*51 = 2 091шт.

В нижнем поясе будет аналогичное количество соединений.

Итоговый показатель соединений составит:

2 091*2 = 4 182шт.

Для каждой вязки арматуры понадобится вязальная проволока, которая будет сложена вдвое и иметь длину 15см. либо 30см. чистой длины.

Итоговое количество вязальной проволоки равняется числу соединений, которое умножается на число вязок, в каждом соединении умноженное на длину проволоки на одну вязку:

4 182*2*0,3 = 2 509,20

Расчет требуемого количества арматуры с целью проведения армирования ленточного фундамента

На практике плитный фундамент подвержен большему изгибу нежели ленточный. По этой причине при возведении ленточного фундамента применяется арматура меньшего диаметра. Если строится малоэтажный дом, то оптимально применять арматурные прутья, диаметр которых составляет от 10 до 12мм, иногда этот показатель равен 14мм.

При армировании ленточного фундамента применяются 2 пояса: продольные прутья арматуры укладываются на расстоянии 5см. от поверхности фундамента в его нижней и верхней части. Данное действие выполняется независимо от высоты ленточного основания. Так как продольные прутки несут всю нагрузку, оказываемую на фундамент, рационально использовать ребристую арматуру класса А3.

Вертикальные и поперечные прутки армирующего класса ленточного фундамента несут значительно меньшую нагрузку, поэтому лучше применять гладкую арматуру класса А1. Если ширина ленточного фундамента составляет 40см., то достаточно воспользоваться 4-мя продольными прутками, соответственно 2 снизу и 2 сверху. Когда ситуация предполагает строительство дома на подвижном грунте, либо при условии большей ширины фундамента, правильно применить 3-4 продольных прутка в каждом поясе.

Длина ленточного фундамента жилого дома 8м*10м с 2-мя внутренними стенами будет равняться:

8+10+8+10+8+10 = 54м.

При ширине фундаментного основания в 60см и армировании в 6 продольных ребристых прутьев, их длина составит:

54*6 = 324м.

При ситуации если вертикальные и поперечные прутья устанавливаются с шагом в 0,5м, ширина фундамента – 60см, высота 190см и отступы прутков каркаса по 5см от поверхности основания, то длина гладкой арматуры, диаметром 6мм на каждое соединение составит:

(60-5-5)*2+(190-5-5)*3 = 640см (6,4м)

Итого соединений будет:

48/0,5+1 = 97шт.

Соответственно на них потребуется арматуры:

97*6,4 = 620,80 м.

Каждое из соединений имеет 6 пересечений для вязки арматуры и требует использования 12 кусков вязальной проволоки. Длина проволоки, исходя из расчета на одну связку — составляет 30см. Общий расход такой проволоки на каркас ленточного фундаментного основания:

0,3м*12*97 = 349,20м.

Расчет количества арматуры для столбчатого фундамента

В процессе армирования столбиков фундаментного основания желательно применять арматуру, диаметр которой составляет 10-12мм. Горизонтальные прутья (из гладкой арматуры, диаметр которой равен 6мм) предназначены для связки вертикальных, с целью получения единого каркаса. Вертикальные прутки делаются из ребристой арматуры класса А3.

Чаще всего армирующий каркас столбика выполняется с использованием 2-6 прутков, длиной, которая равна высоте столба. Прутки распределяются равномерно внутри столба. Вертикальные прутья связываются по высоте столба на расстоянии 40-50см. Когда планируется армирование столбика, длиной 2м и диаметром 40см, то можно остановиться на использовании 4-х арматурных прутков, диаметром 12мм, которые будут располагаться друг от друга на расстоянии 20см. Прутья перевязываются гладкой арматурой, диаметр которой составляет 6мм в 4-х местах.

Расход ребристой арматуры на вертикальные прутья 2м*4 = 8м. Расход гладкой арматуры составит 0,2*4*4 = 3,2м. Соответственно, для 48 столбиков необходимо гладкой арматуры в количестве 3,2м*48 = 153,60м, ребристой — 8м*48 = 384м. К 4-м вертикальным пруткам в столбике крепится 4 горизонтальных. Для связки таких прутков понадобится:

0,3м*4*4 = 4,8м вязальной проволоки.

Для всего фундаментного основания, состоящего из 48 столбов необходимо:

4,8м*48 = 230,40 м проволоки.

Строительство бетонных дорожек – толщина, арматура и многое другое

Узнайте, какой толщины должна быть ваша подъездная дорожка, каково правильное расстояние между арматурными стержнями и многое другое. Обновлено 7 апреля 2020 г.

Starburst Concrete Design
в Йорктаун-Хайтс, штат Нью-Йорк

Чтобы ваша бетонная подъездная дорожка выглядела хорошо долгие годы, при монтаже подрядчик должен соблюдать важные требования. То, насколько хорошо ваша подъездная дорога выглядит и работает в долгосрочной перспективе, во многом зависит от качества изготовления и материалов, из которых она изготовлена. Чтобы помочь обеспечить беспроблемную подъездную дорогу, используйте следующий список для получения информации о правильной конструкции.

Укладка бетона нужной толщины

Толщина является основным фактором (даже большим, чем прочность бетона) в определении несущей способности подъездной дороги. Уложите бетон минимальной толщиной 4 дюйма . По данным Бетонной ассоциации Теннесси, увеличение толщины с 4 дюймов до 5 дюймов добавит примерно 20% к стоимости бетона, но также повысит несущую способность вашей подъездной дорожки почти на 50%.

Также рассмотрите возможность утолщения краев проезжей части на 1 или 2 дюйма, чтобы обеспечить дополнительную структурную поддержку в области, которая, скорее всего, будет подвергаться большой нагрузке. Утолщенные секции должны простираться от края плиты на 4-8 дюймов.

Местные почвенные условия и погодные условия также могут потребовать более толстой плиты подъездной дороги. Обратитесь к местному подрядчику по подъездным дорогам для получения экспертной рекомендации.

Армирование арматурой и проволочной сеткой

Использование стальной арматуры обеспечит дополнительную структурную прочность вашей подъездной дорожке и особенно важно, если плита будет подвергаться интенсивному движению. Армирование не предотвратит трещины, но поможет скрепить их, если они все же появятся.

Армирование бетона может состоять из проволочной сетки или стальной арматуры диаметром ½ дюйма (#4). Используйте проволочную сетку для проездов толщиной от 4 до 5 дюймов и арматуру для тех, которые имеют толщину 5 дюймов и более. Разместите арматурный стержень в виде сетки с шагом 9.0012 расстояние между стержнями примерно 12 дюймов . В любом случае под арматуру следует использовать блоки, чтобы сохранить центр бетона.

Синтетические волокна также доказали свою эффективность на подъездных путях, так как они уменьшают усадочные трещины. Однако волокна не обеспечивают структурного усиления. (См. Использование волокон для вторичного армирования. )

Правильно подготовленное основание

Однородность как по составу грунта, так и по уплотнению является ключом к хорошему основанию, которое обеспечит адекватную поддержку, обеспечит равномерную толщину плиты и предотвратит образование плиты. оседание и структурное растрескивание. Мягкие места следует удалить и заменить хорошим материалом, например, гравием или щебнем. Многие западные штаты имеют обширные почвы. В этих условиях в качестве материала земляного полотна следует использовать от 2 до 8 дюймов щебня, в зависимости от степени расширения. Если вы не уверены в характеристиках почвы в вашем регионе, проконсультируйтесь с почвоведом.

Не позволяйте укладывать бетон на абсолютно сухое основание, советует Бетонная ассоциация Теннесси. Опрыскивание грунтового основания сначала для его увлажнения предотвратит впитывание воды из свежего бетона.

Виброплиты и вибротрамбовки являются наиболее распространенными машинами, используемыми для уплотнения основания подъездных путей к жилым домам. Щелкните здесь, чтобы узнать больше об основаниях и основаниях для бетонных плит.

Правильная бетонная смесь

Состав смеси влияет на характеристики и долговечность бетонной подъездной дорожки. Узнайте больше о дизайне бетонной смеси для подъездных дорог, чтобы узнать, что именно нужно просить.

Управляющие стыки проезжей части могут быть включены в декоративный рисунок.

Правильно расположенные швы

Во избежание случайного растрескивания контрольные швы должны располагаться на максимальном расстоянии 10 футов для плиты проезжей части толщиной 4 дюйма. Хотя случайные трещины, как правило, не являются структурной проблемой и не уменьшают срок службы проезжей части, они могут быть бельмом на глазу. Также избегайте рисунков соединений, которые создают прямоугольные или треугольные сечения. Глубина контрольных швов также имеет решающее значение. Ваш установщик бетона должен вручную или распилить их на глубину, равную одной четвертой толщины плиты (или 1 дюйм для 4-дюймовой плиты).

В дополнение к контрольным швам необходимо установить изоляционный шов в местах, где проезжая часть соединяется с тротуаром, плитой пола гаража и другими существующими дорожными покрытиями. Попросите вашего подрядчика предоставить план соединения как часть его письменного предложения.

Надлежащая отделка

Самые большие ошибки, возникающие при отделке бетонных подъездных путей, — это чрезмерная обработка поверхности и выполнение отделочных операций при наличии сточных вод.

Финишная обработка обычно состоит из трех этапов. Ваш подрядчик должен:

• Выровняйте или сотрите бетон стяжкой, чтобы получить однородную поверхность.
• Протрите бетон деревянной или магниевой поплавком до того, как скопится отработанная вода.
• Нанесите простую щеточную отделку для улучшения сцепления, если только в планах не требуется штамповка подъездной дорожки или применение другого типа декоративной текстурированной отделки (см. Придание бетону устойчивости к скольжению).

Окончательная обработка стальным шпателем не требуется и может принести больше вреда, чем пользы, преждевременно изолируя бетонную поверхность и предотвращая испарение сточной воды.

Прочтите о правильных инструментах для отделки.

Надлежащий дренаж

Чтобы устранить стоячую воду на подъездной дорожке, она должна иметь уклон в сторону улицы и в сторону от существующих строений (например, вашего дома и гаража) не менее 1/8 дюйма на фут, рекомендует Ассоциация портландцемента. Если надлежащий дренаж невозможен из-за того, что бетонная плита зажата между двумя конструкциями, вам может потребоваться установка дренажа, который будет собирать воду в нижней точке бетона и отводить ее.

Надлежащие методы твердения

Вылечить бетон сразу после завершения отделки. Отверждение бетона является завершающим этапом процесса и одним из самых важных. К сожалению, он также является одним из самых запущенных. В экстремальных случаях отсутствие отверждения бетона сразу после окончательной отделки может привести к снижению прочности до 50% за счет снижения устойчивости бетона к атмосферным воздействиям и увеличения вероятности появления поверхностных дефектов.

Совет: Дайте бетону высохнуть в течение как минимум недели, прежде чем ездить по нему. Узнайте больше в статье «Как скоро вы сможете ездить по новому бетону?»

Методы отверждения включают покрытие бетона пластиковыми листами или влажными покровами для отверждения, непрерывное орошение и нанесение жидкого мембранообразующего отвердителя. Для плит, которые должны быть окрашены кислотой, лучшим подходом является влажное отверждение, поскольку отвердитель должен быть полностью удален, чтобы позволить кислотному окрашиванию проникнуть. Тем не менее, наиболее распространенным способом отверждения однотонного или полностью окрашенного бетона является использование жидкого отвердителя. Узнайте больше о том, почему отверждение бетона важно и как это делается.

---

Связанная информация: Обновление покрытия старых бетонных проездов

Определение толщины армирующего слоя

Перейти к основному содержанию

1. Главная
2. Tekla Structures
3. Создание моделей
4. Создание деталей, армирования и строительных объектов
5. Изменение армирования
6. Определение толщины защитного слоя армирования

Текла Структуры

2021

Текла Структурс

Арматурные стержни нуждаются в бетонном покрытии, чтобы защитить их от вредных элементов, таких как погода и огонь. Когда вы создаете одиночные стержни, Tekla Structures использует толщину защитного слоя бетона для определения положения стержня.

Чтобы определить толщину защитного слоя арматуры, Выполните одно из следующих:

	Сделай это
Измените толщину покрытия с помощью прямая модификация	Убедитесь, что переключатель прямого изменения активен. Выберите один арматурный стержень, группу арматурных стержней или сетку. Перетащите маркер линии в нужное место.
Измените толщину покрытия с помощью Одинарная арматура, Группа арматуры или Свойства арматурной сетки	Выберите один арматурный стержень, группу арматурных стержней или сетку. Дважды щелкните арматуру, чтобы открыть ее свойства. Задайте толщину защитного слоя арматурного стержня в Секция толщины покрытия. Толщина покрытия может быть задана в трех направлениях: На плоскости, то есть на расстоянии от нижняя, верхняя и боковые грани детали к стержню. Вы можете ввести несколько значений. Введите значения в том порядке, в котором вы указывали точки для создания полосы. Если вы введете меньше значений, чем имеется стержней, Tekla Structures использует последнее значение для остальных участков. От плоскости, то есть расстояние от торец детали к стержню. Если арматурный стержень находится снаружи детали, введите отрицательное значение в поле В самолете и/или Из ящиков для самолетов. В продольном направлении стержня, то есть в начале и в конце. Чтобы определить длину конечного участка стержня, используйте Вариант длины ноги и Привязка к ближайшим точкам переключателя. Затем выберите любое место на кромке или линии детали, чтобы указать направление опоры стержня. Нажмите Изменить.
Изменить толщину защитного слоя по умолчанию для наборов арматуры в модели	В меню «Файл» щелкните Настройки > Параметры чтобы открыть диалоговое окно «Параметры» коробка. Перейти к настройкам набора арматуры и к обложкам и локациям вкладка Измените настройки и нажмите ХОРОШО. Вы можете определить обложку по умолчанию значения толщины в глобальном и/или локальном системы координат и на разных гранях детали. В каждом свойства конкретной детали, вы можете затем выбрать, следует ли использовать глобальные или локальные значения толщины покрытия. Чтобы применить изменения ко всем или выбранным существующих наборов арматуры в модели, перейдите на вкладку «Арматурный стержень» на ленте и нажмите «Дополнительно» > «Регенерировать».
Изменение толщины защитного слоя наборов арматуры в отдельной бетонной детали или для детали типа	Дважды щелкните бетонную деталь, чтобы получить доступ к ее характеристики. Перейти к Бетонные покрытия для наборов арматуры раздел. Можно также щелкнуть Пользовательские атрибуты и перейти к набору арматуры. вкладка Выберите система координат: глобальная или часть Местная. Если выбрать пустой вариант, Tekla Structures использует глобальную толщину защитного слоя. значения из диалогового окна «Параметры» коробка. Чтобы переопределить значения по умолчанию из диалоговом окне «Параметры», определите толщина покрытия на каждой требуемой грани детали. С глобальным систему координат, вы можете ввести верх, низ, и боковые номиналы. С местным систему координат, вы можете ввести верх, низ, передняя, ​​задняя, ​​начальная и конечная номинальная стоимость. Нажмите «Изменить», чтобы обновить свойства выбранной детали. Чтобы сохранить значения толщины покрытия для последующего использования для этого тип детали, обновите стандартный файл или создайте файл свойств.
Измените толщину защитного слоя бетона наборов арматуры на поверхность бетонной детали или поверхность объекта заливки	Добавьте поверхность к грани объекта, на которой вы хотите заменить бетонное покрытие. Дважды щелкните поверхность, чтобы изменить ее свойства на панели свойств. В списке Тип выберите Бетонное покрытие. В наборе арматуры сечения, введите толщину защитного слоя бетона в поле Бетонный защитный короб. Щелкните Изменить, чтобы применить изменения. ПРИМЕЧАНИЕ. Если вы добавляете поверхности для заливки грани объекта, обновляйте наборы арматуры каждый раз при повторном открытии модель. На вкладке «Арматурный стержень» на ленте щелкните «Дополнительно» > «Регенерировать».

В самолете	С самолета	Начало и конец

это было полезно?

Чего не хватает?

Предыдущий Следующий

Размеры, марки и типы арматуры

Арматура или арматурный стержень — это стержень, который используется для армирования и укрепления бетона под напряжением. Обычно он изготавливается из стали, хотя для некоторых проектов популярен стекловолокно, поскольку оно не подвержено коррозии и немагнитно.

Существует множество размеров, марок и типов стальной арматуры для поддержки различных конструкций. Стандартные размеры арматурных стержней могут варьироваться в зависимости от страны — метрический размер и британский размер являются двумя популярными размерами. В Соединенных Штатах общие спецификации публикуются Американским институтом бетона (ACI) и Американским обществом испытаний и материалов (ASTM).

Мы сосредоточимся на различных размерах дюймовых стержней, которые являются стандартными в Соединенных Штатах, как указано в Стандартной спецификации ASTM A955/A955M для деформированных и плоских стержней из нержавеющей стали для армирования бетона.

Лучшее понимание того, что такое арматура, как она используется, а также представлено множество вариантов и размеров, позволит вам уверенно работать с этим материалом для вашего следующего строительного проекта.

Таблица размеров арматуры

Диаметр каждого британского стержня увеличивается на 1/8 дюйма. Вы можете умножить размер стержня на 1/8, чтобы получить номинальный диаметр в дюймах. Например, арматурный стержень №8 = 8/8 дюйма (или 1 дюйм) в диаметре. Общие измерения указывают вес, номинальную площадь и номинальный диаметр.

При работе с арматурой крайне важно понимать не только размер необходимой вам арматуры, но и марку и тип стали.

Британский размер бара	Вес (фунт/фут)	Вес (кг/м)	Номинальный диаметр (дюймы)	Номинальный диаметр (мм)	Номинальная площадь (дюйм2)	Номинальная площадь (мм2)
#3	0,376	0,561	0,375	9.525	0,110	71
#4	0,688	0,996	0,500	12.700	0,200	129
#5	1,043	1,556	0,625	15. 875	0,310	200
#6	1,502	2,240	0,750	19.050	0,440	284
#7	2,044	3,049	0,875	22.225	0,600	387
#8	2,670	3,982	1.000	25.400	0,790	509
#9	3.400	5.071	1,128	28.650	1.000	645
#10	4.303	6.418	1,270	32.260	1,270	819
#11	5.313	7,924	1,140	35.810	1,560	1006
#14	7.650	11.410	1,693	43.000	2,250	1452
#18	13. 600	20.284	2,257	57.330	4.000	2581



Ниже приведены общие области применения стальной арматуры каждого из размеров:

• #3 — Этот тонкий и экономичный арматурный материал из мягкой стали повышает прочность бетонных дорог, проездов или патио. В плавательных бассейнах из литого бетона также часто придают стенам бассейна форму и прочность.
• #4 — Чуть более толстая арматура №4 идеально подходит для повышения прочности автомобильных дорог и может придать дополнительную прочность колоннам и плитам.
• #5 — Этот тип арматуры обычно используется для мостов и автомагистралей.
• № 6 — Обычно встречается в фундаментах, подпорных стенах, дорогах или автомагистралях.
• #7 — Этот размер арматуры может обеспечить поддержку таких конструкций, как многоэтажные гаражи и мосты.
• #8 — Арматурный стержень #8 идеально подходит для средних и тяжелых коммерческих применений. Его можно использовать для плит, волноломов, колонн и балок.
• #9 — Этот толстый и прочный материал является идеальной арматурой для высотных строительных проектов, волноломов и подпорных стен.
• #10 — Идеально подходит для средних и тяжелых коммерческих проектов, этот размер обеспечивает структурную поддержку в балках, колоннах и т. д.
• #11 — Эта сверхпрочная арматура толстая и прочная, поэтому ее часто используют для несущих конструкций.
• № 14 — Одна из самых тяжелых и толстых арматурных стержней стандартных размеров, размер арматуры № 14 хорошо подходит для мостов, парковок, высотных зданий и доков.
• #18 — Этот большой, прочный размер арматуры используется для больших зданий, промышленных объектов и других крупномасштабных зданий.

Марки арматуры

Понимание разницы между пределом текучести и пределом прочности на растяжение необходимо для определения марки арматуры, которая вам нужна.

Думайте о пределе текучести и пределе прочности при растяжении как о минимальном и максимальном диапазонах напряжений для арматуры определенного сорта. Предел текучести — это минимальное напряжение, которое может выдержать материал, прежде чем он начнет постоянно деформироваться. И наоборот, предел прочности на растяжение измеряет максимальное напряжение, которое может выдержать материал, прежде чем он будет необратимо поврежден и сломан.

Марки арматуры устанавливаются ASTM. Обозначение марки соответствует минимальному пределу текучести в килофунтах на квадратный дюйм (KSI). Распространенными марками являются 40, 60, 75, 80 и 100. Номенклатура марок показывает, какой предел текучести имеет арматурный стержень. Например, арматурный стержень класса 40 имеет минимальный предел текучести 40 тысяч фунтов на квадратный дюйм, что соответствует 40 000 фунтов на квадратный дюйм, тогда как арматурный стержень класса 80 имеет минимальный предел текучести 80 тысяч фунтов на квадратный дюйм или 80 000 фунтов на квадратный дюйм.

Типы арматурных стержней

Выбор подходящей арматуры для вашего проекта будет зависеть от размера и марки, необходимых для добавления необходимой поддержки и прочности. Это также во многом будет зависеть от материала, используемого для изготовления арматуры, а также от того, что используется для ее покрытия.

Арматура из углеродистой стали является стандартом в бетонной и строительной промышленности, но она может плохо выдерживать условия с высокой влажностью. Арматура с эпоксидным покрытием может лучше работать в морских условиях, сохраняя прочность и долговечность бетона без ускоренной коррозии.

Арматура из углеродистой стали

Арматура из углеродистой стали является наиболее распространенным типом арматуры, используемой в жилых и коммерческих проектах. Эта легированная сталь исключительно экономична и долговечна, но углеродистая сталь может плохо выдерживать проекты, подверженные воздействию высокой влажности. Использование арматуры из углеродистой стали может быть рискованным, если вы работаете с высоким содержанием влаги или в зонах с высокой влажностью.

Арматура из нержавеющей стали

Хотя арматура из нержавеющей стали не такая дешевая, как арматура из углеродистой стали, она может быть жизнеспособной альтернативой. Эти стальные арматурные стержни используются для мостов, дорог, опор и других несущих конструкций. В отличие от арматуры из углеродистой стали, арматура из нержавеющей стали может помочь предотвратить коррозию, обеспечивая дополнительную защиту.

Оцинкованная арматура

Один из более дорогих вариантов, оцинкованная арматура, представляет собой арматуру из легированной стали, погруженную в раствор цинка для добавления специального водного покрытия, которое может сдерживать коррозию. Этот материал является отличной альтернативой арматуре с эпоксидным покрытием. Оцинкованная арматура в 40 раз более устойчива к коррозии и лучше выдерживает транспортировку и монтаж.

Арматура из полимера, армированного стекловолокном (GFRP)

Этот материал, также известный как арматура из стекловолокна, идеально подходит для проектов, подверженных воздействию воды. Арматура из стекловолокна никогда не подвергается коррозии и обладает гораздо большей прочностью на растяжение, чем традиционная стальная арматура. Кроме того, он на 75 % легче стали, а это значит, что вы можете сэкономить на дорогостоящих расходах на доставку. Этот специализированный материал также обладает непроводящими электрическими свойствами.

Арматура с эпоксидным покрытием

Арматура с эпоксидным покрытием хорошо подходит для строительных проектов с высокой влажностью. Арматура покрыта толстым слоем эпоксидной смолы, что помогает замедлить коррозию. К сожалению, тонкое эпоксидное покрытие может поцарапаться и повредиться во время транспортировки, что сделает арматуру менее эффективной против коррозии.

Арматура из сварной проволочной сетки (WWF)

Хотя этот тип материала имеет другое название, чем другие стандартные типы арматуры, арматура WWF на самом деле представляет собой сетку, изготовленную из сварной низкоуглеродистой стальной проволоки. Сетка может помочь укрепить бетонные плиты, чтобы улучшить общую прочность бетона на растяжение.

Расширенный металлический стержень

Подобно арматурному стержню WWF, расширенный металл создает металлическую сетку, детализированную ромбовидными линиями. Сетка изготовлена ​​из цельного стального листа, который мастерски вырезается и расширяется. Этот материал обычно используется, когда требуется очень толстая штукатурка для поддержки бетона. Расширенная металлическая арматура часто используется для тротуаров или пешеходных поверхностей, но она недостаточно прочна, чтобы выдерживать интенсивное движение транспортных средств или большой вес.

Заключение

Арматура является важным материалом для железобетона. Выбор правильного размера, марки и типа арматурных стержней имеет решающее значение для успеха любого проекта. Правильный и равномерный интервал также важен.

Полное понимание предела текучести и растяжения каждой марки арматуры, а также преимуществ, недостатков и общей разницы в стоимости между вариантами арматуры позволит вам создать безопасный, экономичный и долговечный проект.
