Транзитная прокладка газопроводов: Транзитная прокладка газопровода \ Акты, образцы, формы, договоры \ КонсультантПлюс
Противопожарные требования к прокладке газопроводов и отводу продуктов сгорания газа
Соединение стальных труб газопроводов следует выполнять на сварке. Резьбовые и фланцевые соединения могут применяться только в местах установки запорной арматуры, газовых и контрольно-измерительных приборов, регуляторов давления и другого оборудования. Все резьбовые соединения газопроводов должны быть доступны для осмотра и производства ремонтов.
Газовые приборы и газогорелочные устройства следует присоединять к газопроводам жестким соединением. Допускается присоединение к газопроводу газовых бытовых холодильников, стиральных машин, настольных плит, лабораторных горелок, а также устанавливаемых в цехах переносных и передвижных газогорелочных устройств и агрегатов резино-тканевыми рукавами (шлангами) после установленного на газопроводе отключающего крана.
Шланги должны иметь защиту от защемлений, резких перегибов, механических повреждений, воздействия агрессивных жидкостей и теплового воздействия.

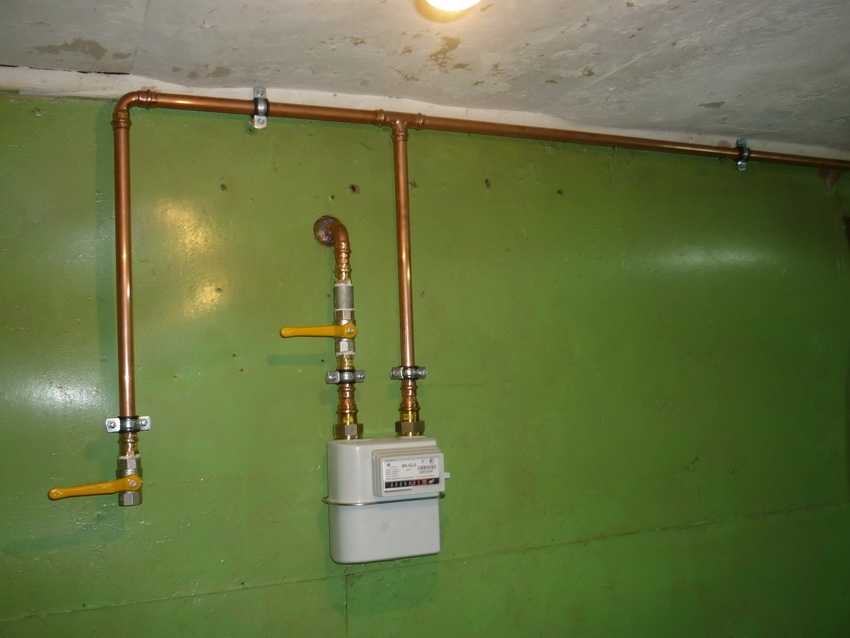

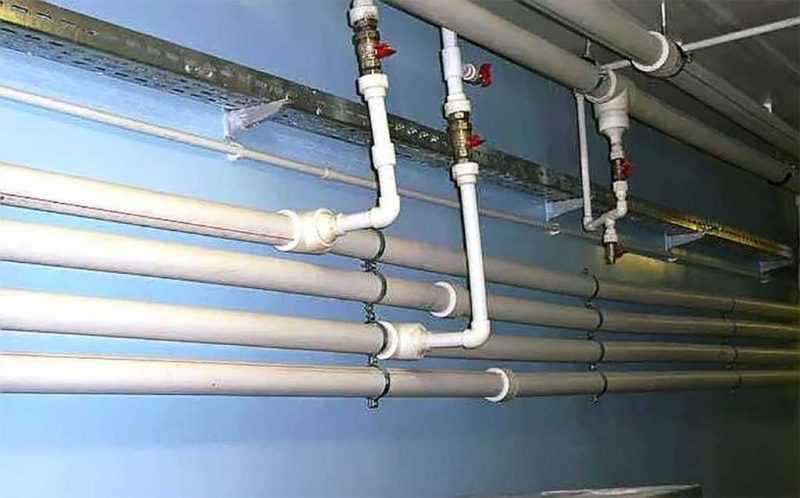

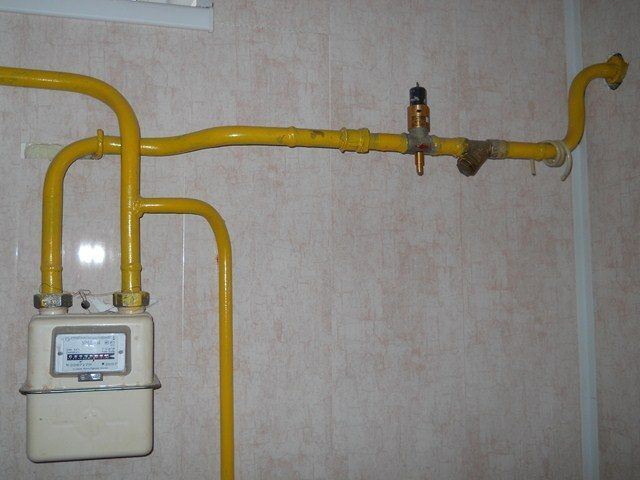

Газопроводы, как правило, внутри помещений следует прокладывать открыто. При соответствующем обосновании скрытую прокладку газопроводов допускается выполнять в бороздах стен, закрывающихся
В каналах совместно с газопроводами допускается прокладка воздуховодов, трубопроводов с инертными газами, труб холодного и горячего водоснабжения, отопления и технологического теплоснабжения при условии монтажа труб в пределах канала только на сварке и без установки какой-либо арматуры.
Газопроводы в местах пересечения фундаментов, перекрытий, лестничных площадок, стен и перегородок следует заключать в футляры из стальных труб, в пределах которых они не должны иметь стыковых соединений. Пространство между газопроводом и футляром следует заделывать промасленной паклей с заливкой битумом. Концы футляров должны выступать за пределы стен и над полом на 5 см.
Запрещена прокладка газопроводов через вентиляционные шахты, каналы и дымоходы. В случаях, когда отсутствует прокладка иным способом, для реконструируемых здгний разрешается пересечение газопроводами каналов в их неработающей части при условии заключения газопроводов в стальные футляры. Неработающей частью канала следует считать место, расположенное ниже ввода соединительной трубы для отвода продуктов сгорания от газовых приборов или места установки вентиляционной решетки.
При взаимном расположении внутри помещений газопроводов с электропроводами иЛи кабелем необходимо при параллельной прокладке устраивать между ними расстояние не менее 25 см. При скрытой прокладке электропровода или прокладке его в трубе это расстояние можно уменьшить до 5 см. В местах пересечения газопровода с электропроводом или кабелем расстояние между ними следует принимать не менее 10 см. В жилых и общественных зданиях пересечение осветительных электропроводов с газопроводом допускается без зазора, если электропровода заключены в резиновую или эбонитовую трубку, которая должна выступать на 10 см с каждой стороны газопровода.
Газопроводы низкого и среднего давления допускается прокладывать транзитом, через помещения, в которых газ не используется. При этом соединения должны быть выполнены только на сварке; на газопроводах не должно быть какой-либо арматуры; обслуживающий персонал должен иметь беспрепятственный круглосуточный доступ в помещение с ними. При реконструкции зданий транзитная прокладка газопроводов через жилые комнаты допускается только для газопроводов низкого давления, которые в пределах комнат не должны иметь резьбовых соединений и какой-либо арматуры.
Запрещена прокладка газопровода транзитом через подвальные помещения, склады взрывчатых и горючих материалов, помещения электрораспределительных устройств и подстанций, вентиляционные камеры, а также помещения с агрессивной корродирующей средой.
Технические подполья, технические коридоры и помещения подвалов, в которых прокладываются газопроводы, запрещается использовать под склады и для других нужд. В эти помещения должен быть обеспечен бесперебойный круглосуточный доступ обслуживающего персонала. Прокладка газопровода для сжиженного газа в технических коридорах, подпольях и подвалах жилых и общественных зданий запрещена.
Прокладка стояков газопроводов в жилых домах, как правило, предусматривается в кухнях, а также возможна в лестничных клетках и коридорах, а в жилых помещениях, ванных комнатах и санитарных узлах — не допускается.
Для газопроводов, по которым транспортируется влажный газ и которые прокладываются в помещениях, где возможна температура ниже +3° С, следует устраивать тепловую изоляцию. Установка пробок на стояках и разводящих участках, прокладываемых внутри зданий, не разрешается. В жилых и общественных зданиях, учебных заведениях, лечебных и детских учреждениях, в помещениях предприятий бытового обслуживания, магазинах, предприятиях общественного питания для отключения газопроводов и оборудования необходимо предусматривать установку отключающих устройств на каждом стояке газопровода перед счетчиками и перед каждым газовым прибором, на ответвлениях к отопительным печам или приборам при расположении топок со стороны помещений, а также при условии, если от одного ВЕОДЭ предусматривается устройство двух и более стояков и каждый из них обслуживает более двух этажей.
На газопроводах перед горелками газовых бытовых приборов, ресторанных плит, пищеварочных котлов, отопительных печей и другого оборудования следует предусматривать установку двух последовательно отключающих устройств: одно — для отключения газового прибора (оборудования) в целом, другое — для отключения отдельных горелок.
Снижение давления газа и поддержание его на заданном уровне достигается за счет газорегуляторных установок, размещение которых в помещениях жилых и общественных зданий детских и лечебных учреждений, учебных заведений, за исключением котельных, встроенных в эти здания, запрещается. В котельных могут размещаться газорегу- лирующие установки с подключением газоснабжения от газопровода с давлением газа на вводе не более 3 кгс/см2.
Отвод продуктов сгорания от бытовых газовых приборов, печей и другого оборудования в жилых и общественных зданиях следует предусматривать от каждого прибора в обособленный дымоход. Для реконструируемых зданий допускается присоединение к одному дымоходу не более двух газовых приборов, расположенных в одном этаже здания.
Ввод продуктов сгорания в один дымоход от нескольких газовых приборов следует устраивать на разных уровнях и на расстоянии не менее 50 см один от другого. Если этот ввод необходимо осуществить на одном уровне, то в дымоходе требуется сделать рассечку на высоту не менее 50 см.
Для работающих на газовом топливе котлоагрегатов и боровов следует предусматривать устройство взрывных клапанов, количество и расположение которых определяется проектом в зависимости от кот- лоагрегата. Для вертикальных цилиндрических котлов и котлов паровозного типа паропроизводительностыо до 2 т в 1 ч устройство взрывных клапанов не требуется.
Площадь одного взрывного клапана должна быть не менее 0,05 м2. Взрывные предохранительные клапаны следует располагать в верхней части газохода в местах, исключающих возможность травматизма обслуживающего персонала.
| ПРОДОЛЖЕНИЕ >>> |
|---|
Б.
7.6. Проектирование сетей газораспределения и газопотребления — Портал EVAКакой из перечисленных параметров не учитывается при расчете газопроводов на прочность и устойчивость?
Трубы с какой минимальной толщиной стенки следует применять для внутренних газопроводов из меди?
Какие требования предъявляются к строительным конструкциям проектируемого здания газорегуляторного пункта?
Какие охранные зоны установлены Правилами охраны газораспределительных сетей вокруг отдельно стоящих газорегуляторных пунктов?
Каким освещением следует оборудовать помещения насосно-компрессорного, наполнительного, испарительного и окрасочного отделений ГНС и ГНП?
Что должна обеспечивать автоматика безопасности при ее отключении или неисправности?
Какой вид контроля не включает в себя строительный контроль, осуществляемый в процессе строительства сетей газораспределения, газопотребления и объектов СУГ?
Какую минимальную ширину ворот автомобильных въездов на земельный участок надлежит принимать?
Что из перечисленного не входит в состав сети газораспределения?
В каком месте должен выводиться газ от предохранительной арматуры, предусмотренной системами трубопроводов в ПРГ?
Какую высоту следует принимать от уровня земли до низа труб или поверхности изоляции, прокладываемых на высоких опорах, в непроезжей части территории, в местах прохода людей?
Какие виды грунтов относятся к особым условиям при прокладке газопроводов?
Какой воздухообмен должна обеспечивать вентиляция для помещений котельных, встраиваемых в здания другого назначения?
Какой коэффициент запаса прочности труб и соединительных деталей устанавливается при прокладке полиэтиленовых газопроводов давлением свыше 0,3 до 0,6 МПа включительно на территориях городов и сельских населенных пунктов?
Для каких потребителей природного газа максимальное значение величины давления в сетях газопотребления составляет 0,005 МПа?
Исходя из каких приведенных условий должны определяться места размещения сбросных и продувочных газопроводов?
Какое минимальное количество выездов должны иметь объекты с земельным участком более 5 га?
В каких местах следует предусматривать контрольные трубки при проектировании подземных газопроводов на площадках строительства сейсмичностью более 6 баллов, на подрабатываемых и закарстованных территориях?
На каком расстоянии друг от друга должны размещаться групповые баллонные установки СУГ?
Что из перечисленного должны обеспечивать количество, места размещения и вид запорной трубопроводной арматуры на внутренних газопроводах?
Каким должно быть максимальное значение величины давления природного газа в сетях газопотребления газоиспользующего оборудования в котельных, отдельно стоящих на территории поселений?
В какие здания допускается встраивать газорегуляторные пункты?
Какие требования установлены к стенам и перегородкам газорегуляторного пункта, отделяющим помещение для линии редуцирования от других помещений?
Какие соединения должны применяться для подземных медных газопроводов?
Допускается ли проектирование прокладки наружных газопроводов по железнодорожным мостам?
По каким существенным признакам сети газораспределения и газопотребления идентифицируются в качестве объекта технического регулирования Технического регламента о безопасности сетей газораспределения и газопотребления?
В каких местах допускается установка баллонов СУГ?
Какое из перечисленных требований к прокладке внутренних газопроводов противоречит СП 62.
13330.2011. Свод правил. Газораспределительные системы?
В каких местах на внутренних газопроводах проектом должна предусматриваться установка продувочных газопроводов?
Каким образом не допускается прокладка газопроводов, согласно СП 62.13330.2011. Свод правил. Газораспределительные системы?
Для каких технологических устройств газопроводов не допускается проектирование обводных газопроводов с запорной арматурой, предназначенных для транспортирования природного газа, минуя основной газопровод на участке его ремонта, и для возвращения потока газа в сеть в конце участка?
На каких наружных стенах зданий допускается устанавливать ГРПШ с входным давлением газа до 0,6 МПа включительно?
Что должно быть предусмотрено проектом газорегуляторного пункта в целях обеспечения взрывоустойчивости помещения для размещения линии редуцирования?
Какие соединения должны применяться для внутренних полимерных многослойных труб?
Для каких потребителей природного газа максимальное значение величины давления в сетях газопотребления составляет 0,6 МПа?
В каких случаях испытания участков переходов через искусственные и естественные преграды допускается проводить в одну стадию вместе с основным газопроводом?
Какая должна быть кратность воздухообмена в закрытых помещениях производственных зданий ГНС и ГНП, в которых обращаются СУГ, в рабочее время?
В каких из перечисленных помещений допускается проектирование прокладки внутренних газопроводов?
Каким должно быть минимальное расстояние между рядами надземных резервуаров для СУГ, размещаемых в два ряда и более?
Для каких грунтов глубина прокладки газопровода до верха трубы должна быть не менее 0,7 м расчетной глубины промерзания, но не менее 0,9 м?
В каком случае не предусматриваются защитные покрытия и устройства, обеспечивающие сохранность газопровода?
В каких помещениях должна размещаться ГРУ?
Какие максимальные размеры земельных участков газонаполнительных пунктов (ГНП) и промежуточных складов баллонов (ПСБ) следует принимать по проекту?
Чем должны оснащаться технологические устройства систем газораспределения и газопотребления?
На какие сети, а также на связанные с ними процессы проектирования, строительства, реконструкции, монтажа, эксплуатации (включая техническое обслуживание, текущий ремонт), капитального ремонта, консервации и ликвидации, требования Технического регламента о безопасности сетей газораспределения и газопотребления не распространяются?
Какое проектное решение должно предусматриваться в случае пересечения надземных газопроводов с высоковольтными линиями электропередачи?
Каким способом могут устанавливаться резервуары для СУГ на ГНС, ГНП?
Какое из перечисленных требований при проведении контроля физическими методами сварных стыков указано верно?
На какие технологические объекты распространяется СП 62.
13330.2011. Свод правил. Газораспределительные системы?
Каким образом следует определять число баллонов в групповой баллонной установке СУГ?
Каким образом следует проводить продувку полости внутренних газопроводов и газопроводов ПРГ перед их монтажом?
К какой категории относятся газопроводы с давлением газа до 0,005 МПа включительно?
Для чего предназначен продувочный газопровод?
Какие охранные зоны установлены Правилами охраны газораспределительных сетей вдоль трасс подземных газопроводов из полиэтиленовых труб, для обозначения трасс которых используется медный провод?
Какие охранные зоны установлены Правилами охраны газораспределительных сетей вдоль трасс подземных стальных газопроводов?
Какое минимальное расстояние по горизонтали (в свету) от кабеля до крайнего провода должно быть при прокладке кабельной линии параллельно высоковольтной линии (ВЛ) напряжением 110 кВ и выше?
Какие требования к размещению надземных коммуникаций указаны верно?
Допускается ли проектирование прокладки наружных газопроводов по стенам помещений категорий А и Б по взрывопожарной опасности?
К каким зданиям допускается пристраивать газорегуляторные пункты блочные?
В каком из перечисленных случаев не допускается проектирование прокладки внутренних газопроводов?
В каком из приведенных случаев объект технического регулирования идентифицируется в качестве сети газопотребления?
Какое из перечисленных помещений и сооружений относится к производственной зоне территории ГНС?
К каким зданиям допускается пристраивать газорегуляторные пункты?
В каком случае допускается не проводить испытания подземных газопроводов, прокладываемых в футлярах на участках переходов через искусственные и естественные преграды, после полного монтажа и засыпки перехода?
Какое из перечисленных требований к проектированию внутренних газопроводов верно?
Допускается ли при проектировании внутренних газопроводов по стенам помещения пересечение ими оконных, дверных проемов, вентиляционных решеток?
Какие требования к размещению инженерных коммуникаций указаны неверно?
Какой орган согласовывает размещение промышленных объектов на территориях залегания полезных ископаемых?
Какие требования предъявляются Техническим регламентом о безопасности сетей газораспределения и газопотребления к конструкциям проектируемых зданий газорегуляторных пунктов, газорегуляторных пунктов блочных и пунктов учета газа?
В каком случае допускается прокладка газопроводов в тоннелях, коллекторах и каналах?
Какие из перечисленных расстояний от испарительной (смесительной) установки в свету указаны верно?
Для каких категорий наружных газопроводов не допускается проектирование их прокладки по пешеходным и автомобильным мостам, построенным из негорючих материалов?
При каком максимальном входном давлении газа следует устанавливать ГРУ?
Какое из перечисленных требований при пересечении газопроводами железнодорожных и трамвайных путей и автомобильных дорог указано верно?
На каких участках технологических устройств проектом должна предусматриваться установка продувочных газопроводов?
В каком случае не допускается размещать газорегуляторные пункты шкафные на наружных стенах газифицируемых зданий?
Какие требования предъявляются к проектированию взрывных предохранительных клапанов, предусматриваемых на горизонтальных участках газоходов от газоиспользующего оборудования?
С учетом соблюдения каких требований следует, по возможности, размещать здания и сооружения, исходя из специфики производства и природных условий?
К какому классу взрывоопасной зоны следует относить помещения категории «А» по взрывопожарной опасности, в которых расположено оборудование сетей газопотребления ГТУ и ПГУ?
Что должна предусматривать схема транспорта, разрабатываемая в составе проекта, схемы планировочной организации земельного участка объекта, группы объектов?
В каких местах допускается размещение промышленных объектов и их групп?
Каким образом проводится испытание на герметичность внутренних газопроводов из многослойных труб?
Какое из перечисленных требований необходимо соблюдать при проектировании заглубления подводного перехода газопровода в дно пересекаемых водных преград?
Какой класс герметичности затворов должна обеспечивать запорная арматура на газопроводах СУГ?
В каком случае рекомендуется укомплектовывать газоиспользующее оборудование производственных зданий автоматикой безопасности, обеспечивающей прекращение подачи газа?
Какое из перечисленных расстояний (в свету) должно быть не менее 1 м при размещении в один ряд двух насосов и более или компрессоров?
Какое минимальное расстояние устанавливается от прогнозируемых границ развития оползней, обвалов горных пород и склонов, эрозионных и иных негативных явлений до опор газопровода?
Какой термин определяется как комплекс инженерной и транспортной систем, обеспечивающий функционирование инфраструктуры производственного объекта, создающих безопасное и комфортабельное нахождение в них работающих путем предоставления им коммунальных ресурсов?
В каком из перечисленных случаев ударная вязкость металла стальных труб и соединительных деталей толщиной стенки 5 мм и более должна быть не ниже 30 Дж/см² независимо от района строительства сетей газораспределения и газопотребления?
Какое требование по размещению ГРП противоречит СП 62.
13330.2011. Свод правил. Газораспределительные системы?
Для каких потребителей природного газа максимальное значение величины давления в сетях газопотребления составляет 1,2 МПа?
Каким образом допускается транзитная прокладка надземных газопроводов?
Каким должно быть давление природного газа на входе в газорегуляторную установку?
Из каких материалов должен выполняться шкаф газорегуляторного пункта?
Что должны обеспечить сети газораспределения и газопотребления как объекты технического регулирования?
Каким должно быть максимальное значение величины давления природного газа в сетях газопотребления газоиспользующего оборудования в котельных, пристроенных к жилым зданиям, крышным котельным жилых зданий?
Что входит в состав газораспределительных сетей?
Какое число ГРУ допускается размещать в одном помещении?
В каком случае при пересечении надземных газопроводов высоковольтными линиями электропередачи должны быть предусмотрены защитные устройства, предотвращающие падение на газопровод электропроводов при их обрыве?
Какой из перечисленных терминов соответствует определению «устройство, автоматически поддерживающее рабочее давление газа, необходимое для оптимальной работы газоиспользующего оборудования», согласно СП 62.
13330.2011. Свод правил. Газораспределительные системы?
В каких случаях допускается применять здания, образующие полузамкнутые дворы?
Какой нормативный документ регламентирует границы зон с особыми условиями использования территории вдоль трассы газопроводов и вокруг других объектов газораспределительной сети, которые должны быть указаны в проектной документации на сети газораспределения?
Какой воздухообмен должна обеспечивать вентиляция для помещений котельных, в которых установлено газоиспользующее оборудование, с постоянным присутствием обслуживающего персонала?
На каких газопроводах проектом должен предусматриваться штуцер с краном для отбора проб?
Каким должно быть максимальное значение величины давления природного газа в сетях газопотребления газоиспользующего оборудования в котельных, отдельно стоящих на территории производственных предприятий?
Какие расчеты должны выполняться при проектировании газопроводов?
Какой должна быть прокладка газопроводов СУГ, а также газопроводов природного газа на ГНС и ГНП?
Какому из перечисленных требований должна соответствовать проектная документация на сети газораспределения?
Кем решается вопрос о необходимости установки клапана безопасности (контроллера) расхода газа на участках присоединения к распределительному газопроводу газопроводов-вводов к отдельным зданиям различного назначения, многоквартирным зданиям, котельным и производственным потребителям?
Какое проектное решение должно предусматриваться в случае пересечения полиэтиленовых газопроводов с нефтепроводами и теплотрассами?
При каких условиях допускается проектирование транзитной прокладки наружных газопроводов?
Какое из приведенных требований к размещению газорегуляторных установок верно?
Какое из перечисленных требований к размещению насосов и компрессоров для перемещения жидкой и паровой фаз СУГ по трубопроводам ГНС, ГНП указано верно?
В каком случае могут применяться газопроводы из стальных труб и их соединительные детали для наружной и внутренней прокладки для СУГ?
К какой категории относятся газопроводы с давлением газа свыше 0,6 до 1,2 МПа включительно?
К какой категории относятся газопроводы с давлением газа свыше 0,005 до 0,3 МПа включительно?
Как регламентируется прокладка трубопроводов с легковоспламеняющимися и горючими жидкостями, а также со сжиженными газами для снабжения промышленных предприятий и складов по селитебной территории?
Что должно быть учтено при проектировании помещений, в которых будет размещено газоиспользующее оборудование?
В каком случае предусматривается резервная линия редуцирования?
На каких участках газоходов проектом должна предусматриваться установка предохранительных взрывных клапанов?
В каком из приведенных случаев объект технического регулирования идентифицируется в качестве сети газораспределения?
На сколько допускается сокращать расстояния до зданий и сооружений при прокладке подземных газопроводов в стесненных, особых природных условиях?
В каких районах не следует рамещать промышленные объекты с источниками загрязнения атмосферного воздуха вредными веществами 1-го и 2-го классов опасности?
Чем должны оснащаться предохранительные сбросные клапаны технологических устройств?
Какие размеры земельных участков газонаполнительных станций (ГНС) производительностью 20 тыс.
т/год следует принимать по проекту?
На каком расстоянии от оси газопроводов устанавливаются навигационные знаки в местах пересечения газопроводов с судоходными и сплавными реками и каналами на обоих берегах?
В каком случае допускается установка одного резервуара СУГ?
В какой форме осуществляется оценка соответствия сетей газораспределения и газопотребления требованиям Технического регламента о безопасности сетей газораспределения и газопотребления при проектировании?
Какая устанавливается минимальная глубина заложения подземных резервуаров при использовании испарительных установок?
Как регламентируется совместная прокладка газопроводов и трубопроводов, транспортирующих легковоспламеняющиеся и горючие вещества, с кабельными линиями?
К какой категории относятся газопроводы с давлением газа свыше 0,3 до 0,6 МПа включительно?
Какую расчетную температуру наружного воздуха в районе строительства следует принимать при выборе стали для газопроводов и запорной арматуры сетей газораспределения и газопотребления газотурбинных и парогазовых установок?
СП 62. 13330.2011Свод правил СОДЕРЖАНИЕ
ВВЕДЕНИЕ Настоящие строительные нормы и правила содержат технические требования, обязательные при проектировании и строительстве новых и реконструируемых газораспределительных систем, предназначенных для обеспечения природным и сжиженным углеводородными газами потребителей, использующих газ в качестве топлива, а также внутренних газопроводов, и устанавливают требования к их безопасности и эксплуатационным характеристикам.  Основными особенностями настоящих норм и правил являются: приоритетность требований, направленных на обеспечение надежной и безопасной эксплуатации систем газораспределения; обеспечение требований безопасности, установленных техническими регламентами и нормативными правовыми документами федеральных органов исполнительной власти; защита охраняемых законом прав и интересов потребителей строительной продукции путем регламентирования эксплуатационных характеристик систем газораспределения; расширение возможностей применения современных эффективных технологий, новых материалов, прежде всего полимерных, и оборудования для строительства новых и восстановления изношенных систем газораспределения; обеспечение энергосбережения и повышение энергоэффективности зданий и сооружений; гармонизация с зарубежными нормативными документами. Конкретные рекомендации, выполнение которых обеспечивает соблюдение требований настоящих строительных норм и правил, приводятся в руководящих технических материалах (РТМ): СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб»; СП 42-102-2004 «Проектирование и строительство газопроводов из металлических труб»; СП 42-103-2003 «Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов».  В разработке настоящего свода правил – строительных норм и правил принимали участие: ОАО «ГИПРОНИИГАЗ». ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ 1. ОБЛАСТЬ ПРИМЕНЕНИЯ Настоящие нормы и правила распространяются на новое строительство, капитальный ремонт, реконструкцию, расширение, техническое перевооружение сетей газораспределения, газопотребления и объектов, использующих СУГ, предназначенные для обеспечения природным и сжиженными углеводородными газами потребителей, использующих газ в качестве топлива, и устанавливают требования к их безопасности и эксплуатационным характеристикам. К объектам СУГ относятся ГНС, ГНП, АГЗС, промежуточные склады баллонов, резервуарные и баллонные установки. 2. НОРМАТИВНЫЕ ССЫЛКИ В настоящих нормах и правилах использованы ссылки на нормативные документы, перечень которых приведен в приложении А. 3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ В настоящем нормативном документе применяют следующие термины и их определения.  Газораспределительная система — имущественный производственный комплекс, состоящий из технологически, организационно и экономически взаимосвязанных объектов, предназначенных для транспортировки и подачи газа непосредственно его потребителям. Газораспределительная сеть — технологический комплекс, предназначенный для транспортировки газа от места присоединения распределительного газопровода к источнику газораспределения до места технологического присоединения внутриплощадочного газопровода предприятия или до отключающего устройства перед газопроводом сети газопотребления. — технологический комплекс, предназначенный для подачи газа от места присоединения к газораспределительной сети или другого источника к газоиспользующему оборудованию потребителя. Источник газораспределения — элемент системы газоснабжения (например, газораспределительная станция — ГРС), служащий для подачи газа в газораспределительную сеть. Наружный газопровод — подземный, наземный и (или) надземный газопровод, проложенный вне зданий до наружной конструкции здания.  Внутренний газопровод — Газопровод, проложенный внутри здания от вводного газопровода до места установки газоиспользующего оборудования. — газопровод газораспределительной сети или сети газопотребления, проложенный вне зданий, до отключающего устройства перед вводным газопроводом или до футляра на вводе в здание. — распределительный газопровод проложенный, между поселениями. — наружный газопровод проложенный ниже уровня поверхности земли. Наземный газопровод — наружный газопровод проложенный по поверхности земли в обваловании. Надземный газопровод — наружный газопровод, проложенный выше уровня поверхности земли. Подводный газопровод -наружный газопровод, проложенный по дну или ниже уровня поверхности дна пересекаемых водных преград. — газопровод газораспределительной сети от места присоединения к распределительному газопроводу до места технологического присоединения внутриплощадочного газопровода предприятия или до отключающего устройства перед газопроводом сети газопотребления или до футляра на вводе в здание.  Байпас — Обводной газопровод. — Условия прокладки газопровода, при которых расстояния, регламентированные нормативными документами, выполнить не представляется возможным. Газоиспользующее оборудование — оборудование, использующее газ в качестве топлива. Газовое оборудование — технические изделия полной заводской готовности (компенсаторы, конденсатосборники, арматура трубопроводная запорная и т.д.), используемые в качестве составных элементов газопроводов. — технологическое устройство, предназначенное для хранения и подачи сжиженного углеводородного газа на технологическое или газопотребляющее оборудование. (ГРП)- технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях, определенных проектной документацией и условиями эксплуатации, в газораспределительных сетях и размещенное в здании. (ПГРП)- технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях, размещенное ниже уровня поверхности земли.  (ГРУ)-технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях или сетях газопотребления и не имеющее собственных ограждающих конструкций. пункт блочный (ГРПБ) — технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях, размещенное в одном или нескольких зданиях контейнерного типа. газорегуляторный пункт (ШРП) — технологическое устройство, предназначенное для снижения давления газа и поддержания его на заданных уровнях в газораспределительных сетях, размещенное в шкафу из несгораемых материалов. — технологическое устройство, служащее в качестве источника газораспределения, включающее резервуар или группу резервуаров сжиженного углеводородного газа, трубопроводы жидкой и паровой фазы, технические устройства и средства измерения. — технологическое устройство, включающее не более двух баллонов СУГ, газопроводы, регулятор давления.  — технологическое устройство, включающее более двух баллонов СУГ, газопроводы, технические устройства и средства измерения. Газонаполнительная станция (ГНС) — Предприятие, предназначенное для приема, хранения и отпуска сжиженного углеводородного газа потребителям в автоцистернах и бытовых баллонах, ремонта и переосвидетельствования газовых баллонов. Газонаполнительный пункт (ГНП) — Предприятие, предназначенное для приема, хранения и отпуска сжиженного углеводородного газа потребителям в бытовых баллонах, а также их ремонта и переосвидетельствования. Охранная зона газопровода — территория с особыми условиями использования, устанавливаемая вдоль трасс газопроводов и вокруг других объектов газораспределительной сети в целях обеспечения нормальных условий ее эксплуатации и исключения возможности ее повреждения. Стесненные условия прокладки газопровода — условия прокладки газопровода, при которых расстояния, регламентированные нормативными документами, выполнить не представляется возможным.  — техническое устройство, предназначенное для обеспечения непрерывного контроля концентрации газа в помещении с выдачей звукового и светового сигналов при достижении установленного уровня контролируемой концентрации газа в воздухе помещения. — технологический комплекс, предназначенный для непрерывного автоматического контроля концентрации газа в помещении, обеспечивающий подачу звукового и светового сигналов, а также автоматическое отключение подачи газа во внутреннем газопроводе сети газопотребления при достижении установленного уровня контролируемой концентрации газа в воздухе помещения. Клапан безопасности (контроллер) расхода газа – устройство, перекрывающее течение газа в газопроводе при превышении определенного значения расхода газа и перепада давления. 4. ОБЩИЕ ТРЕБОВАНИЯ К ГАЗОРАСПРЕДЕЛИТЕЛЬНЫМ СИСТЕМАМ 4.1. Проектирование и строительство новых, реконструкцию и развитие действующих газораспределительных систем осуществляют в соответствии со схемами газоснабжения, разработанными в составе федеральной, межрегиональных и региональных программ газификации субъектов Российской Федерации в целях обеспечения предусматриваемого этими программами уровня газификации жилищно-коммунального хозяйства, промышленных и иных организаций.  Строительство газораспределительных систем и реконструкция изношенных стальных газопроводов должны осуществляться с использованием преимущественно труб и соединительных деталей из полимерных материалов (полиэтиленовые и модифицированные на его основе) с повышением, как правило, давления газа с низкого до среднего или высокого, с установкой у каждого потребителя регулирующих и предохранительных устройств с прокладкой, в т.ч. в системах газопотребления, газопроводов в местах ограниченного доступа. В системах газопотребления безопасность использования газа должна обеспечиваться техническими средствами. 4.2. Газораспределительная система должна обеспечивать подачу газа потребителям в необходимом объеме и требуемых параметров. Для неотключаемых потребителей газа, перечень которых утверждается в установленном порядке, имеющих преимущественное право пользования газом в качестве топлива и поставки газа которым не подлежат ограничению или прекращению, должна быть обеспечена бесперебойная подача газа путем закольцевания газопроводов или другими способами.  Внутренние диаметры газопроводов должны определяться расчетом из условия обеспечения газоснабжения всех потребителей в часы максимального потребления газа. Качество природного газа должно соответствовать ГОСТ 5542, сжиженного углеводородного газа (далее — СУГ) — ГОСТ 20448, ГОСТ Р 52087 и ГОСТ 27578. Выбор системы распределения газа следует производить в зависимости от объема, структуры и плотности газопотребления поселений (сельских и городских) и городских округов, размещения жилых и производственных зон, а также источников газоснабжения (местоположение и мощность существующих и проектируемых магистральных газопроводов, газораспределительных станций (ГРС), газонаполненных станций (ГНС) и др. Выбор той или иной системы газораспределения в проектной документации должны быть обоснованы экономически и обеспечен необходимой степенью безопасности. При использовании одно- или многоступенчатой системы распределения допускается подача газа потребителям по распределительным газопроводам одной или нескольких категорий давления.  В поселениях (сельских и городских) и городских округах должна быть предусмотрена система распределения среднего или высокого категории давлений с ШРП у потребителя или группы потребителей. В обоснованных случаях допускается подача газа потребителям по распределительным газопроводам низкого давления.При новом строительстве многоквартирных жилых домов следует предусматривать газорегуляторные пункты для ограниченного количества зданий — не более 3-х, а для одноквартиныхжилых домов только шкафные газорегуляторные пункты. 4.3. По рабочему давлению транспортируемого газа газопроводы подразделяются на газопроводы высокого давления I-a, I и II категорий, среднего давления III категории и низкого давления IV категории в соответствии с таблицей 1. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Содержание Введение Общие положения Область применения Требования к условиям размещения многофункциональных высотных зданий, зданий-комплексов, а также зданий и сооружений с подземной.  .. | Руководство администратора наименование утверждаемого документа Оглавление… Развитие информационно-аналитического обеспечения лицензионной деятельности в Российской Федерации | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Содержание введение 3 общие сведения о памяти и запоминающих устройствах 4 Область применения вычислительной техники непрерывно возрастает, разрабатываются новые вычислительные машины с улучшенными параметрами…. | Правила и область применения содержание правила и область применения… Местные нормативы градостроительного проектирования муниципального образования муниципального района «троицко-печорский» | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2017-10-11 введение Область применения: тепловые сети объектов промышленного и бытового назначения (в том числе квартирный учет) | Инструкция по установке и эксплуатации столешниц из древесного массива. Область применения Область применения: столешницы, ступени, подоконники, барные и административные стойки, подстолья в ванную комнату | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Введение 4 1 назначение и область применения 4 2 описание 5 Руководство по эксплуатации предназначено для ознакомления с принципом работы, устройством, конструкцией и правилами эксплуатации.  .. | Содержание Введение Глава Общие вопросы правового регулирования налога на добавленную стоимость Развитие и проблемы применения правовой базы, определяющей объект налогообложения ндс | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочей программы учебной дисциплины «Основы философии» Область применения программы Область применения программы. Программа учебной дисциплины является частью программы подготовки специалистов среднего звена в соответствии… | Инструкция по применению Область применения – стоматология. Для профессионального применения в условиях лпу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Инструкция по применению Область применения – стоматология. Для профессионального применения в условиях лпу | Инструкция по применению Область применения – стоматология. Для профессионального применения в условиях лпу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Положение о закупках товаров, работ, услуг зао «Авиастар-сп» Правовые основы осуществления закупок, область применения Положения и исключения из области применения | Инструкция по применению комплект стоматологический для лечения и. ..Область применения – стоматология. Для профессионального применения в условиях лпу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Инструкция по применению набор для полирования и препарирования зубов методом абразивной струи Область применения – стоматология. Для профессионального применения в условиях лпу | Инструкция по применению комплект стоматологический для антисептической… Область применения – стоматология. Для профессионального применения в условиях лпу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 Пересечение газопроводами железнодорожных и трамвайных путей и
.
2 Внешний осмотр и измерение» Транспортировка природного газа NaturalGas.org
Эффективная и действенная транспортировка природного газа из регионов добычи в регионы потребления требует обширной и сложной системы транспортировки. Во многих случаях природный газ, добываемый из конкретной скважины, должен преодолевать большое расстояние, чтобы достичь точки использования. Система транспортировки природного газа состоит из сложной сети трубопроводов, предназначенных для быстрой и эффективной транспортировки природного газа от места его происхождения в районы с высоким спросом на природный газ.
Транспортировка природного газа тесно связана с его хранением: если транспортируемый природный газ не нужен немедленно, его можно сдать в хранилища до того момента, когда он понадобится.
На маршруте транспортировки есть три основных типа трубопроводов: система сбора, система трубопроводов между штатами и система распределения. Система сбора состоит из трубопроводов низкого давления и малого диаметра, по которым сырой природный газ транспортируется от устья скважины к перерабатывающему заводу. Если природный газ из конкретной скважины имеет высокое содержание серы и углекислого газа (сернистый газ), необходимо установить специальную трубу для сбора сернистого газа. Высокосернистый газ коррозионно-активен, поэтому его транспортировка от устья скважины до установки по переработке должна осуществляться осторожно. Обзор обработки и переработки природного газа.
Трубопроводы могут быть охарактеризованы как межгосударственные или внутригосударственные. Межгосударственные трубопроводы аналогичны системе автомагистралей между штатами: природный газ по ним транспортируется через границы штатов, а в некоторых случаях по всей стране.
С другой стороны, внутригосударственные трубопроводы транспортируют природный газ в пределах определенного штата. В этом разделе будут рассмотрены только основы межштатных газопроводов, однако обсуждаемые технические и эксплуатационные детали практически одинаковы для внутриштатных газопроводов.
Межгосударственные газопроводы
| Межгосударственные газопроводы |
| Источник: Национальная лаборатория энергетических технологий, DOE |
Межгосударственная сеть газопроводов транспортирует переработанный природный газ с перерабатывающих заводов в добывающих регионах в районы с высокой потребностью в природном газе, особенно в крупные населенные городские районы. Как видно, сеть трубопроводов проходит по всей стране.
Межгосударственные газопроводы являются «магистралями» транспортировки природного газа.
Природный газ, который транспортируется по трубопроводам между штатами, проходит в трубопроводе под высоким давлением, где давление составляет от 200 до 1500 фунтов на квадратный дюйм (psi). Это позволяет сократить объем транспортируемого природного газа (до 600 раз), а также прокачки природного газа по трубопроводу.
В этом разделе рассматриваются компоненты межгосударственной трубопроводной системы, строительство трубопроводов, а также проверка и безопасность трубопроводов. Для получения дополнительной информации о межгосударственных трубопроводах в целом нажмите здесь , чтобы посетить веб-сайт Межгосударственной газовой ассоциации Америки.
Компоненты трубопровода
Межгосударственные трубопроводы состоят из ряда компонентов, обеспечивающих эффективность и надежность системы, поставляющей такой важный источник энергии круглый год, двадцать четыре часа в сутки, и включают ряд различных компонентов.

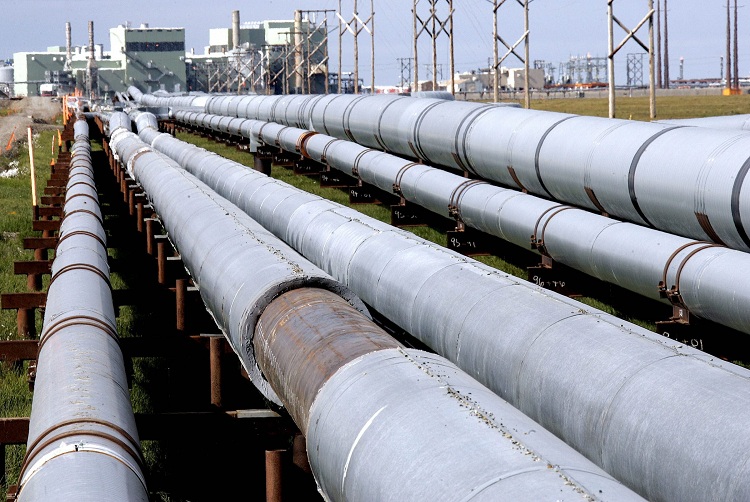

Трубопроводы
| Трубы в пути |
| Источник: Duke Energy Gas Transmission Canada |
Трубы передачи могут иметь диаметр от 6 до 48 дюймов, в зависимости от их назначения.
Некоторые составные части трубы могут даже состоять из трубы малого диаметра, всего 0,5 дюйма в диаметре. Однако эта труба малого диаметра обычно используется только в системах сбора и распределения. Магистральные трубы, основной трубопровод в данной системе, обычно имеют диаметр от 16 до 48 дюймов. Боковые трубопроводы, по которым природный газ поступает в магистраль или из нее, обычно имеют диаметр от 6 до 16 дюймов. Диаметр большинства крупных межгосударственных трубопроводов составляет от 24 до 36 дюймов. Сам трубопровод, обычно называемый «линейной трубой», состоит из прочного материала из углеродистой стали, спроектированного в соответствии со стандартами, установленными Американским институтом нефти (API). Напротив, некоторые распределительные трубы изготовлены из высокотехнологичного пластика из-за необходимости гибкости, универсальности и простоты замены.
Магистральные трубопроводы производятся на сталелитейных заводах, которые иногда специализируются на производстве только трубопроводов.
Существует две различных технологии производства: одна для труб малого диаметра, а другая для труб большого диаметра. Для труб большого диаметра, от 20 до 42 дюймов, трубы изготавливаются из листов металла, которые сгибаются в форме трубы, а концы свариваются вместе, образуя отрезок трубы. С другой стороны, трубы малого диаметра могут быть изготовлены бесшовно. Это включает в себя нагрев металлического стержня до очень высоких температур, а затем пробивку отверстия в середине стержня для получения полой трубки. В любом случае перед отправкой с сталелитейного завода трубы проходят испытания, чтобы убедиться, что они соответствуют стандартам давления и прочности для транспортировки природного газа.
Линейная труба также покрыта специальным покрытием для защиты от коррозии при погружении в землю. Цель покрытия – защитить трубу от влаги, вызывающей коррозию и ржавление. Существует несколько различных технологий нанесения покрытия. В прошлом трубопроводы покрывались специальной каменноугольной эмалью.
Сегодня трубы часто защищают так называемой эпоксидной смолой плавления, которая придает трубе заметный светло-голубой цвет. Кроме того, часто используется катодная защита; это метод пропускания электрического тока через трубу для предотвращения коррозии и ржавчины.
Компрессорные станции
Как уже упоминалось, природный газ находится под высоким давлением, когда он проходит по трубопроводу между штатами. Для обеспечения того, чтобы природный газ, протекающий по любому трубопроводу, оставался под давлением, требуется периодическое сжатие этого природного газа вдоль трубопровода. Это достигается с помощью компрессорных станций, обычно размещаемых вдоль трубопровода с интервалом от 40 до 100 миль. Природный газ поступает на компрессорную станцию, где сжимается либо турбиной, либо мотором, либо двигателем.
| А Компрессорная станция |
| Источник: Duke Energy Gas Transmission Canada |
Турбинные компрессоры получают энергию за счет использования небольшой доли природного газа, который они сжимают.
Сама турбина служит для работы центробежного компрессора, который содержит тип вентилятора, который сжимает и прокачивает природный газ по трубопроводу. Некоторые компрессорные станции приводятся в действие с помощью электродвигателя, который приводит в действие центробежный компрессор того же типа. Этот тип сжатия не требует использования природного газа из трубы, однако требует наличия поблизости надежного источника электроэнергии. Поршневые двигатели на природном газе также используются для питания некоторых компрессорных станций. Эти двигатели напоминают очень большой автомобильный двигатель и питаются от природного газа из трубопровода. Сгорание природного газа приводит в действие поршни снаружи двигателя, которые служат для сжатия природного газа.
В дополнение к сжатию природного газа компрессорные станции также обычно содержат какой-либо тип сепаратора жидкости, очень похожий на те, которые используются для осушки природного газа во время его переработки. Обычно эти сепараторы состоят из скрубберов и фильтров, которые улавливают любые жидкости или другие нежелательные частицы из природного газа в трубопроводе.
Хотя природный газ в трубопроводах считается «сухим» газом, нередко определенное количество воды и углеводородов конденсируется из газового потока во время его транспортировки. Сепараторы жидкости на компрессорных станциях обеспечивают максимально возможную чистоту природного газа в трубопроводе и обычно фильтруют газ перед сжатием.
Узлы учета
В дополнение к сжатию природного газа для уменьшения его объема и проталкивания по трубе, узлы учета периодически размещаются вдоль межгосударственных газопроводов. Эти станции позволяют трубопроводным компаниям контролировать природный газ в своих трубах. По сути, эти узлы учета измеряют расход газа по трубопроводу и позволяют трубопроводным компаниям «отслеживать» природный газ по мере его прохождения по трубопроводу. Эти узлы учета используют специализированные счетчики для измерения природного газа по мере его прохождения по трубопроводу, не препятствуя его движению.

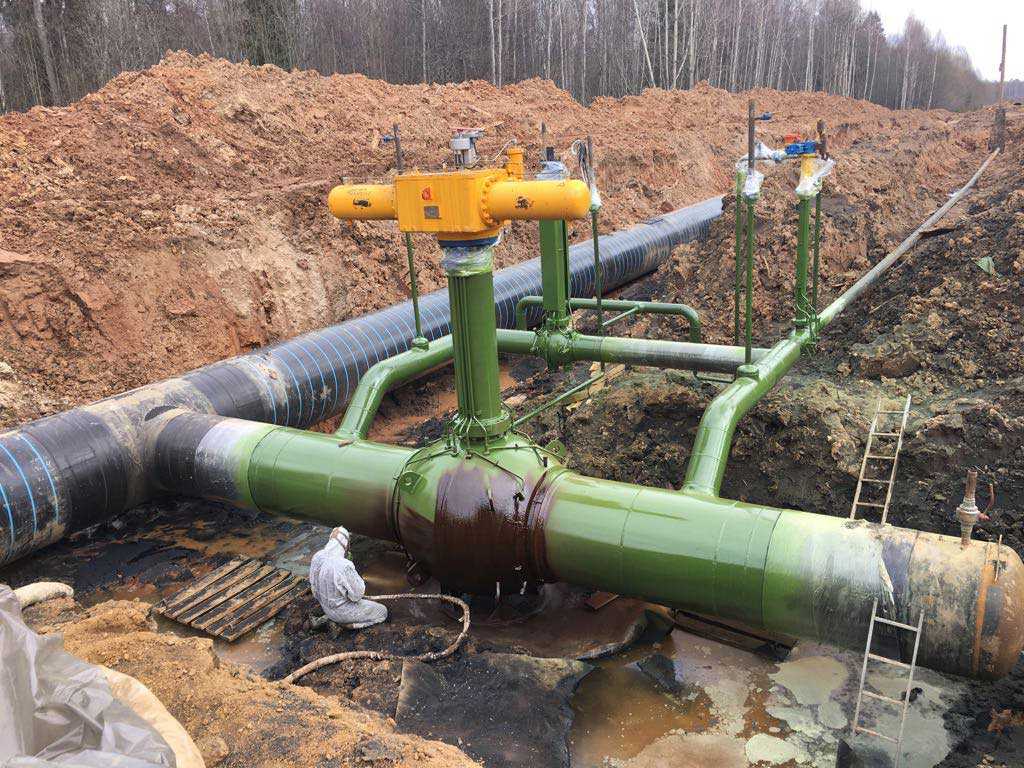

Клапаны
| Заземляющий клапан |
| Источник: Duke Energy Gas Transmission Canada |
Межгосударственные трубопроводы включают большое количество арматуры по всей длине.
Эти клапаны работают как шлюзы; они обычно открыты и позволяют свободно течь природному газу, или их можно использовать для остановки потока газа на определенном участке трубы. Существует много причин, по которым трубопроводу может потребоваться ограничить поток газа в определенных областях. Например, если участок трубы требует замены или технического обслуживания, клапаны на любом конце этого участка трубы можно закрыть, чтобы обеспечить безопасный доступ инженерам и рабочим бригадам. Эти большие клапаны можно размещать через каждые 5-20 миль вдоль трубопровода, и они регулируются нормами безопасности.
C Станции контроля и системы SCADA
У компаний, занимающихся трубопроводами природного газа, есть клиенты на обоих концах газопровода – производители и переработчики, вводящие газ в газопровод, а также потребители и местные газоснабжающие предприятия, которые забирают газ из трубопровод. Чтобы управлять природным газом, поступающим в трубопровод, и гарантировать, что все потребители получат своевременную доставку своей порции этого газа, необходимы сложные системы контроля, чтобы контролировать газ, когда он проходит через все участки трубопровода, который может быть очень длинным.
трубопроводная сеть. Для выполнения этой задачи мониторинга и контроля природного газа, проходящего по трубопроводу, централизованные станции управления газом собирают, усваивают и управляют данными, полученными от станций мониторинга и компрессорных станций по всему трубопроводу.
| Станция управления трубопроводом |
| Источник: Duke Energy Gas Transmission Canada |
Большая часть данных, получаемых станцией управления, обеспечивается системами диспетчерского управления и сбора данных (SCADA). Эти системы представляют собой сложные коммуникационные системы, которые проводят измерения и собирают данные вдоль трубопровода (обычно в измерительных или компрессорных станциях и арматуре) и передают их на централизованный пункт управления. Скорость потока через трубопровод, рабочее состояние, показания давления и температуры могут использоваться для оценки состояния трубопровода в любой момент времени.
Эти системы также работают в режиме реального времени, что означает небольшую задержку между измерениями вдоль трубопровода и их передачей на станцию управления.
Данные передаются на централизованную станцию управления, что позволяет инженерам по трубопроводам всегда точно знать, что происходит на трубопроводе. Это позволяет быстро реагировать на сбои в работе оборудования, утечки или любую другую необычную активность вдоль трубопровода. Некоторые системы SCADA также включают возможность удаленного управления определенным оборудованием вдоль трубопровода, включая компрессорные станции, что позволяет инженерам в централизованном центре управления немедленно и легко регулировать скорость потока в трубопроводе.
Строительство трубопровода
По мере роста потребления природного газа возрастает потребность в транспортной инфраструктуре для удовлетворения возросшего спроса. Это означает, что трубопроводные компании постоянно оценивают поток природного газа через США и строят трубопроводы, чтобы обеспечить транспортировку природного газа в те районы, которые недостаточно обслуживаются.
| Обследование полосы отвода |
| Источник: Duke Energy Gas Transmission Canada |
Строительство газопроводов требует тщательного планирования и подготовки. В дополнение к фактическому строительству трубопровода необходимо выполнить несколько разрешительных и нормативных процессов. Во многих случаях до начала процессов получения разрешений и доступа к земле компании, занимающиеся трубопроводами природного газа, готовят технико-экономический анализ, чтобы убедиться, что существует приемлемый маршрут для трубопровода, который оказывает наименьшее воздействие на окружающую среду и уже существующую общественную инфраструктуру.
Если трубопроводная компания получит все необходимые разрешения и выполнит все нормативные требования, можно начинать строительство трубы. Завершено всестороннее обследование намеченного маршрута, как с воздуха, так и с земли, чтобы гарантировать, что во время фактической сборки трубопровода не возникнет никаких неожиданностей.
Установка трубопровода очень похожа на сборочную линию, где участки трубопровода собираются поэтапно. Во-первых, путь трубопровода очищается от всех устранимых препятствий, включая деревья, валуны, кусты и все остальное, что может помешать строительству. После того, как трасса трубопровода будет достаточно расчищена для доступа строительной техники, секции труб укладываются вдоль намеченной трассы, этот процесс называется «натяжением» трубы. Эти секции труб обычно имеют длину от 40 до 80 футов и зависят от их назначения. То есть в определенных областях предъявляются разные требования к материалу покрытия и толщине трубы.

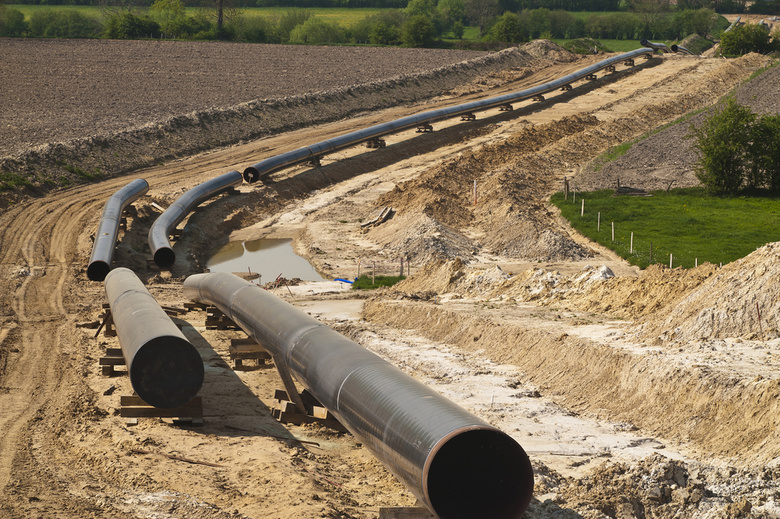

| «Натяжка» трубы |
| Источник: Duke Energy Gas Transmission Canada |
После установки трубы рядом с уложенной трубой выкапываются траншеи. Эти траншеи обычно имеют глубину от пяти до шести футов, поскольку правила требуют, чтобы труба находилась не менее чем на 30 дюймов ниже поверхности.
Однако на некоторых участках, в том числе на пересечениях дорог и водоемах, трубу закапывают еще глубже. После того, как траншеи выкопаны, труба собирается и контурируется. Это включает в себя сварку секций трубы вместе в один непрерывный трубопровод и, при необходимости, небольшой изгиб, чтобы он соответствовал контуру пути трубопровода. Покрытие наносится на концы труб. Покрытие, нанесенное на заводе по нанесению покрытий, обычно оставляет концы трубы чистыми, чтобы не мешать сварке. Наконец, все покрытие трубы проверяется на отсутствие дефектов.
После того, как труба сварена, согнута, покрыта и осмотрена, ее можно опустить в ранее вырытые траншеи. Это делается с помощью специального строительного оборудования, которое ровно поднимает трубу и опускает ее в траншею. После опускания в землю траншея тщательно засыпается, чтобы обеспечить целостность трубы и ее покрытия. Последним этапом строительства трубопровода являются гидростатические испытания. Он состоит из проточной воды под давлением выше, чем это необходимо для транспортировки природного газа, по всей длине трубы.
Это служит проверкой, чтобы убедиться, что трубопровод достаточно прочен и что в нем отсутствуют какие-либо утечки или трещины, прежде чем природный газ будет прокачиваться по трубопроводу.
| Опускная труба |
| Источник: Duke Energy Gas Transmission Canada |
Прокладка трубы поперек ручьев или рек может осуществляться одним из двух способов. Переход открытым способом включает рытье траншей на дне реки для размещения трубы. Когда это делается, сама труба обычно снабжается бетонным кожухом, который гарантирует, что труба останется на дне реки, и добавляет дополнительное защитное покрытие, предотвращающее утечку природного газа в воду. В качестве альтернативы может использоваться форма наклонно-направленного бурения, при которой под рекой пробуривается «тоннель», через который может быть пропущена труба.
Те же методы используются для пересечения дорог: либо выкапывается открытая траншея поперек дороги и заменяется после установки трубы, либо под дорогой может быть пробурен туннель.
После установки и покрытия трубопровода предпринимаются значительные усилия для восстановления трассы трубопровода до его первоначального состояния или для смягчения любого воздействия на окружающую среду или других воздействий, которые могли иметь место в процессе строительства. Эти шаги часто включают замену верхнего слоя почвы, заборов, оросительных каналов и всего остального, что могло быть удалено или нарушено в процессе строительства. Для получения дополнительной информации о строительстве газопровода посетите веб-сайт Межгосударственной газовой ассоциации Америки.
Инспекция и безопасность трубопроводов
| Скребок – Инструмент для осмотра трубопровода |
| Источник: Duke Energy Gas Transmission Canada |
Чтобы обеспечить эффективную и безопасную работу разветвленной сети газопроводов, трубопроводные компании регулярно проверяют свои трубопроводы на наличие коррозии и дефектов.
Это делается с помощью сложного оборудования, известного как «умные поршни». Умные поршни представляют собой интеллектуальные роботизированные устройства, которые перемещаются по трубопроводу для оценки внутренней части трубы. Умные скребки могут проверять толщину и округлость труб, проверять наличие признаков коррозии, обнаруживать незначительные утечки и любые другие дефекты внутри трубопровода, которые могут либо препятствовать потоку газа, либо представлять потенциальную угрозу безопасности при эксплуатации трубопровода. трубопровод. Отправка «умной свиньи» по конвейеру называется «заполнением конвейера».
Помимо инспекции с помощью умных свиней, существует ряд мер предосторожности и процедур, направленных на минимизацию риска несчастных случаев. На самом деле транспортировка природного газа является одним из самых безопасных способов транспортировки энергии, в основном из-за того, что инфраструктура стационарна и скрыта под землей. По данным Министерства транспорта (DOT), трубопроводы являются самым безопасным методом транспортировки нефти и природного газа.
Хотя, по данным Управления безопасности трубопроводов Министерства транспорта США в 2009 г., ежегодно происходит более 100 смертей, связанных с линиями электропередачи., было 0 смертей, связанных с магистральными трубопроводами, и 10 смертей, связанных с распределительными системами. Чтобы узнать больше о безопасности трубопроводов, посетите Управление безопасности трубопроводов Министерства транспорта.
Некоторые из мер предосторожности, связанных с трубопроводами природного газа, включают:
- Воздушное патрулирование – самолеты используются для обеспечения того, чтобы строительные работы не проводились слишком близко к маршруту трубопровода, особенно в жилых районах. Согласно INGAA 9, несанкционированное строительство и земляные работы являются основной угрозой безопасности трубопровода.0264
- Обнаружение утечек — Оборудование для обнаружения природного газа периодически используется персоналом трубопровода на поверхности для проверки на наличие утечек.
Это особенно важно в районах, где природный газ не имеет запаха. - Маркеры трубопроводов — Знаки на поверхности над трубопроводами природного газа указывают на наличие подземных трубопроводов для общественности, чтобы уменьшить вероятность любого вмешательства в трубопровод.
- Отбор проб газа – Регулярный отбор проб природного газа в трубопроводах обеспечивает его качество, а также может указывать на коррозию внутренней части трубопровода или приток загрязняющих веществ.
- Профилактическое техническое обслуживание – Это включает в себя проверку клапанов и устранение поверхностных препятствий для осмотра трубопровода.
- Аварийное реагирование – Трубопроводные компании имеют обширные аварийно-спасательные группы, которые готовятся к возможному широкому спектру потенциальных аварий и чрезвычайных ситуаций.
- Программа «Один звонок». вызывается, когда планируются какие-либо земляные работы. Этот звонок предупреждает трубопроводную компанию, которая может поставить отметку в этом районе или даже отправить представителей для наблюдения за раскопками. Национальный трехзначный номер для одного звонка — «811».
Это особенно важно в районах, где природный газ не имеет запаха.
Этот звонок предупреждает трубопроводную компанию, которая может поставить отметку в этом районе или даже отправить представителей для наблюдения за раскопками. Национальный трехзначный номер для одного звонка — «811».В то время как крупные межгосударственные газопроводы транспортируют природный газ из регионов переработки в регионы потребления и могут напрямую обслуживать крупных оптовых потребителей, таких как промышленные потребители или потребители электроэнергии, именно система распределения фактически доставляет природный газ большинству розничных потребителей, включая бытовые потребители природного газа.
20 сентября 2013 г. by natgas
Этапы строительства трубопровода: обзор
Спуск трубопровода в траншею Планирование новых мощностей должно начинаться задолго до транспортировки первого барреля нефти, очищенного нефтепродукта или первого кубического фута природного газа. Трубопроводные компании должны определить возможные маршруты для новых трубопроводов; получить полосу отвода (ПО) для строительства, эксплуатации и обслуживания трубопроводов; спроектировать фактические конструкции системы; и построить трубопроводы.
Каждый из этих шагов подлежит тщательной проверке и одобрению регулирующими органами. Строительство может начаться только после того, как выбор маршрута получит одобрение регулирующих органов, будет получена полоса землеотвода и завершено проектирование системы.
Независимо от длины трубопровода, процесс строительства должен быть тщательно спланирован для обеспечения безопасности и целостности нового трубопровода, а затем выполнен в соответствии с графиками строительства и погодными условиями. В некотором смысле установка трубопровода очень похожа на конвейерный процесс, когда участки трубопровода выполняются в виде последовательности повторяющихся шагов.
Строительство трубопроводов требует тщательного планирования, консультаций и подготовки. Компании должны определить рыночный спрос и подтвердить поддержку клиентов, прежде чем инвестировать в проект. После принятия решения о продолжении проекта компания должна оценить альтернативные маршруты трубопровода и выбрать окончательный предложенный маршрут.
Такие вопросы, как какие сообщества нуждаются в обслуживании; какой размер трубопровода необходим; какие природные ресурсы могут быть затронуты; какие экологические районы и населенные пункты могут пересекаться; и какие другие инфраструктурные системы расположены вдоль маршрута — это лишь некоторые из рассматриваемых вопросов.
Также проводятся консультации с общественностью и государственными учреждениями вдоль предлагаемого маршрута, как индивидуально, так и посредством публичных объявлений и публичных собраний. Завершены всесторонние оценки состояния окружающей среды и землепользования, и разработаны планы смягчения последствий для различных сценариев. Эти оценки могут привести к корректировке предлагаемого маршрута трубопровода. После окончательного выбора маршрута земля приобретается путем покупки, лицензии или соглашения о сервитуте, а разрешения получаются от государственных органов, в юрисдикции которых находится полоса отчуждения. Наконец, перед утверждением маршрута необходимо выполнить несколько регуляторных процессов.
Федеральная комиссия по регулированию энергетики (FERC) осуществляет регулирующий контроль за размещением и экологическим одобрением трубопроводов природного газа. Как только компания, занимающаяся трубопроводом природного газа, предлагает основной маршрут или местоположение, он изучается и рассматривается FERC. Компания должна изучить и представить альтернативные маршруты или места, чтобы избежать или свести к минимуму воздействие на окружающую среду, а затем FERC, заинтересованные стороны или любой комментатор может предложить альтернативы и модификации.
Принимается во внимание воздействие на здания, заборы, посевы, водоснабжение, почву, растительность, дикую природу, качество воздуха, шум, безопасность, интересы землевладельцев и многое другое. FERC также рассматривает возможность прокладки трубопровода вблизи или внутри существующего трубопровода, линии электропередач, автомагистрали или железной дороги.
Если принято решение о том, что проект не окажет значительного воздействия на окружающую среду, проект обычно быстро продвигается вперед.
Однако, когда будет установлено, что проект окажет значительное воздействие на окружающую среду, необходимо разработать более подробное заявление о воздействии на окружающую среду (EIS), а также рассмотреть и утвердить приемлемые меры по смягчению последствий, прежде чем двигаться вперед.
Обычно для прокладки новых трубопроводов для опасных жидкостей не требуется одобрения федеральных регулирующих органов, если только они не пересекают федеральные земли. Как правило, законы штата и местные законы являются основными регулирующими факторами при выборе места расположения новых трубопроводов для опасных жидкостей.
Конструкция трубопровода включает размер трубы, толщину и материал покрытия. Существует много существенных различий между конструкциями систем трубопроводов для транспортировки опасных жидкостей и природного газа. Эти различия касаются используемых материалов и компонентов, соображений безопасности и защиты окружающей среды, а также множества других аспектов проектирования.
Трубопроводная система может состоять из трубопроводов различного диаметра, компрессорных или насосных станций, диспетчерских, станций регулирования счетчиков, разделительных баков, складских помещений, клапанов или других приспособлений. Вся система магистральных трубопроводов может быть очень длинной, проходящей от побережья Техаса до крупного города на северо-востоке, или может быть короткой, например, боковой линией от производственной зоны до нефтеперерабатывающего завода или перерабатывающего предприятия. 49CFR 192 и 49 CFR 195 предписывают минимальные федеральные требования к проектированию трубопроводов для природного газа и трубопроводов для опасных жидкостей соответственно. Государственные и местные правила могут предписывать дополнительные требования помимо федеральных правил трубопроводов.
изготавливаются на сталепрокатных заводах и проверяются на соответствие государственным и отраслевым стандартам проектирования и безопасности. Как правило, секции имеют длину от 40 до 80 футов и спроектированы специально для их предполагаемого расположения в трубопроводе.
Различные грунтовые условия, а также географические или демографические характеристики трассы диктуют различные проектные требования к размеру трубы, прочности, толщине стенки и материалу покрытия.
Для подготовки к строительству выбранную трассу трубопровода необходимо расчистить. Строительные работы и проход оборудования могут потребовать использования временного рабочего места, находящегося за пределами полосы отчуждения. Временное использование дополнительной площади согласовывается с собственником земли. Геодезическая бригада тщательно обследует и размечает полосу отчуждения, чтобы убедиться, что очищено только предварительно утвержденное рабочее пространство. Все потенциально затронутые инженерные сети расположены и отмечены, чтобы предотвратить повреждение во время строительства.
Затем, чтобы сделать полосу отчуждения подходящей рабочей зоной, бригада по расчистке и планировке готовит маршрут, чтобы строительная техника могла безопасно работать.
Эта бригада удаляет деревья, валуны, кусты и другие препятствия, которые могут помешать строительству. Эта бригада также готовит рабочую поверхность для строителей и оборудования, которое последует за ними.
Бригада по подготовке площадки устанавливает противоиловые заграждения по берегам ручьев и заболоченных участков для предотвращения эрозии нарушенного грунта. Деревья внутри полосы отчуждения вырубаются, а древесина вывозится или складывается вдоль полосы отчуждения. Щетка обычно измельчается или сжигается. Кроме того, если это может быть необходимо в сельскохозяйственных районах, верхний слой почвы может быть снят на заданную глубину и складирован по краям полосы отчуждения на возделываемых территориях, чтобы вернуться в исходное состояние или, что еще лучше, во время восстановления участка.
Натяжение включает в себя укладку сегментов трубы вдоль полосы отвода После того, как полоса отчуждения будет достаточно расчищена для обеспечения доступа строительной техники, участки трубы укладываются вдоль полосы отчуждения.
Этот процесс называется «натягиванием» трубы.
Секции труб проектируются и изготавливаются специально для их предполагаемого расположения вдоль трубопровода. Места вдоль системы трубопроводов могут иметь разные требования к размеру трубы, прочности трубы и толщине стенки, а также материалу покрытия из-за различных почвенных условий, географических особенностей или плотности населения поблизости.
Изображение связки труб до их соединения сваркойТруба может транспортироваться с трубного завода на склад труб рядом с местом расположения трубопровода или непосредственно на полосу отвода. После того, как труба будет доставлена на полосу отчуждения, бригада по натяжке тщательно распределит различные секции трубы в соответствии с проектным планом.
Вдоль полосы отчуждения вырыта траншея в соответствии с геодезической спецификацией с использованием колесных траншеекопателей и экскаваторов-погрузчиков. Верхний слой почвы часто удаляется с рабочей зоны и складируется на нерабочей стороне траншеи для использования при восстановлении участка.
Иногда требуются буровзрывные работы для контролируемого расчистки горных заграждений.
Траншеи вырыты достаточно глубоко, чтобы обеспечить достаточное покрытие, когда труба заглублена, и достаточно широки, чтобы избежать повреждения покрытия во время операций по опусканию. Федеральные правила требуют, чтобы магистральные трубопроводы были закопаны не менее чем на 30 дюймов ниже поверхности земли в сельской местности и глубже в более населенных районах. Глубина трубопровода может варьироваться в зависимости от окружающих особенностей. Например, при пересечении дорог и водоемов трубопровод необходимо закапывать глубже. В других местах, например, при прокладке в сцементированной породе, трубопровод может прокладываться в более мелкой траншеи.
Для гибки трубы используется трубогибочный станок. Гибка труб может выполняться в полевых условиях или на сторонних объектах. Гибочный станок используется для выполнения небольших изгибов на отдельных участках трубы.
Это позволяет трубе следовать по маршруту трубопровода и соответствовать топографии. Гибочный станок использует серию зажимов и гидравлическое давление для контролируемого изгиба трубы. Все изгибы должны выполняться в строгом соответствии с федеральными нормами для обеспечения целостности изгиба.

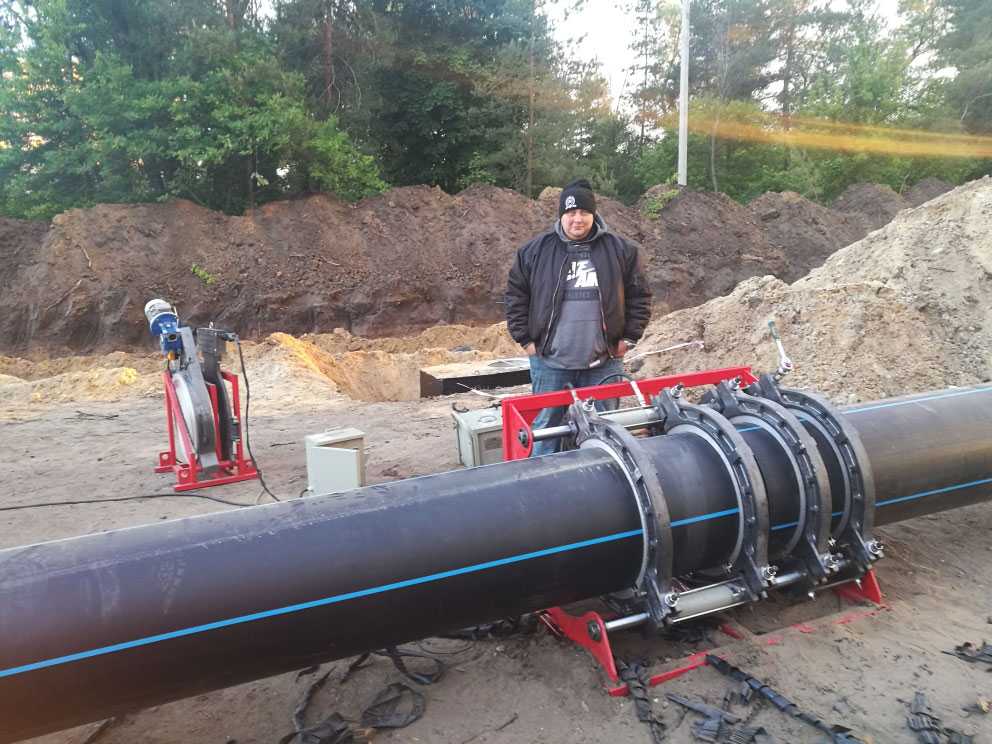

Для проведения процесса сварки отрезки трубы временно подпираются по краю траншеи. Затем различные секции трубы свариваются вместе в одну непрерывную трубу или в сегменты с помощью врезных швов. Это достигается с помощью ручной или механизированной сварки. Все процедуры сварки должны быть квалифицированы, а сварка трубы контролируется в соответствии со строгими спецификациями. Каждая процедура сварки должна быть одобрена для использования в конкретном проекте в соответствии с федеральными нормами.
Боковые стрелы используются для подъема, поддержки и выравнивания каждой секции трубы со следующей секцией для выполнения первого прохода каждого сварного шва.
Каждый сварщик должен пройти квалификационные испытания перед сваркой на объекте трубопровода. Как правило, каждый сварщик должен успешно выполнить пробные сварные швы, используя тот же процесс сварки труб, который будет использоваться в проекте. Затем сварные швы оцениваются с помощью визуального осмотра, разрушающего контроля и неразрушающего контроля (НК).
Качество сварки контролируется на протяжении всего проекта. Для этого квалифицированные технические специалисты используют методы неразрушающего контроля (рентгенограммы (рентгеновские лучи) или ультразвук) для проверки сварных швов труб, чтобы убедиться, что завершенные сварные швы соответствуют федеральным стандартам качества. После оценки рентгенограммы или ультразвуковых изображений технические специалисты интерпретируют результаты неразрушающего контроля. Если техник выявляет какие-либо дефекты, сварной шов либо ремонтируется и повторно проверяется, либо полностью удаляется.
Несмотря на то, что во время производства на трубу наносится покрытие, концы трубы остаются непокрытыми, чтобы обеспечить возможность сварки. После сварки концов непокрытая часть трубы тщательно очищается от грязи и мусора. Затем наносится покрытие для предотвращения коррозии. Для покрытия монтажных сварных швов можно использовать несколько различных типов покрытий, например, двухкомпонентную эпоксидную смолу. После нанесения покрытие должно быть отверждено в соответствии со спецификациями производителя. Наконец, все покрытие трубы проверяется, чтобы убедиться, что оно не имеет дефектов, прежде чем оно будет опущено в землю.

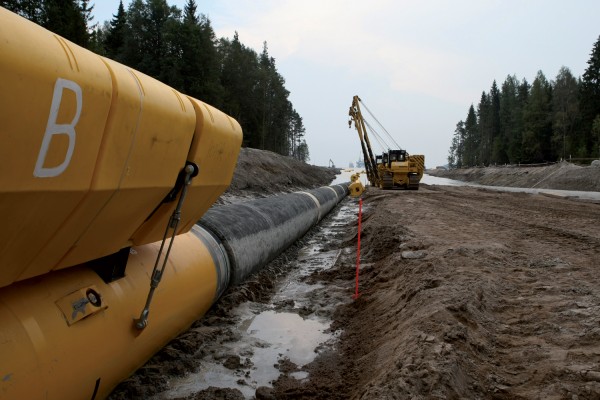

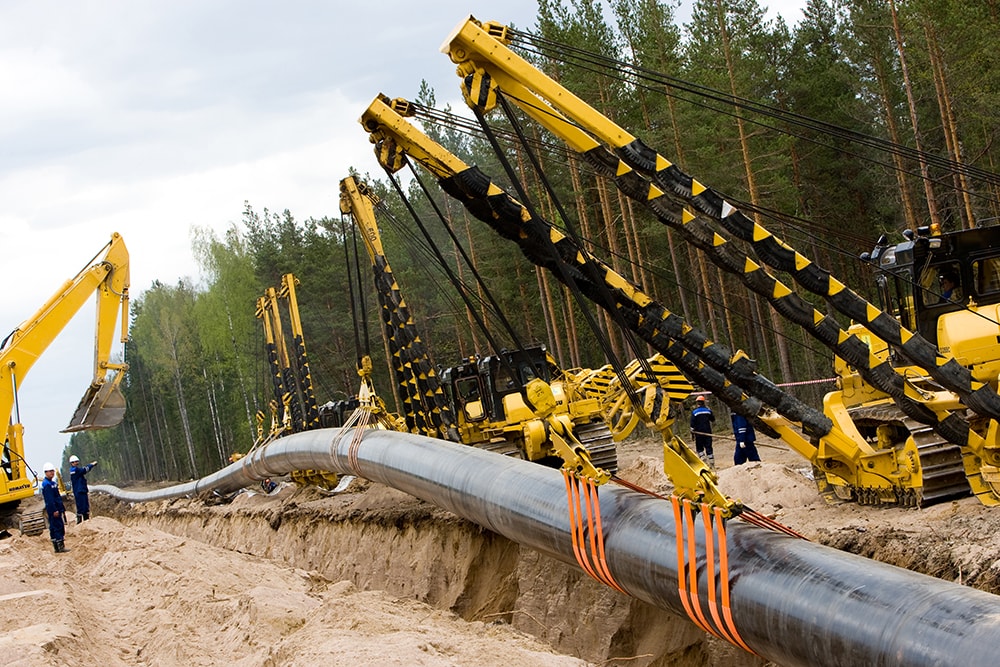

Боковые стрелы опускают трубопровод в траншеюПосле сварки и покрытия трубопровода его опускают в траншею с помощью боковых стрел и гусеничных мотыг. Трубопровод опускается в траншею плавно и равномерно, чтобы предотвратить перенапряжение и повреждение трубопровода.
При укладке обратной засыпки в траншею принимаются меры по защите трубопровода и покрытия от повреждений острыми камнями и истираниями.
В районах с каменистым и грубым грунтом материал обратной засыпки просеивается для удаления камней или трубопровод покрывается прокладочным материалом для защиты от острых камней и истирания.
В качестве альтернативы можно насыпать чистую грязь, чтобы покрыть трубопровод. Когда начинаются работы по обратной засыпке, вынутый материал возвращается в траншею в обратном порядке, при этом сначала укладывается недра, а затем верхний слой почвы. После того, как труба будет достаточно покрыта просеянной грязью или чистой засыпкой, можно использовать более крупный грунт и камень для завершения обратной засыпки. Это гарантирует, что верхний слой почвы вернется в исходное положение, и можно будет начать восстановление участка.
Гидростатические испытания являются примером испытания трубопровода под давлением. Все недавно построенные трубопроводы для транспортировки опасных жидкостей и природного газа должны быть испытаны под давлением до того, как они могут быть введены в эксплуатацию.
Цель испытания под давлением состоит в том, чтобы найти любой дефект, который может угрожать способности трубопровода выдерживать расчетное максимальное рабочее давление, и позволить устранить эти дефекты до ввода трубы в эксплуатацию. Во время испытания под давлением трубопровод наполняется водой, сжатым воздухом или другим газом, а внутреннее давление повышается до определенного уровня выше предполагаемого максимального рабочего давления. Критические дефекты трубы, скорее всего, не пройдут при опрессовке. Если труба выходит из строя, эти дефекты ремонтируются или вырезаются, а опрессовка повторяется для установления максимального рабочего давления трубопровода.
Строительная полоса отвода максимально приближена к исходному состоянию после завершения строительства трубопровода. В зависимости от местоположения и обстоятельств это может включать восстановление участка, включая замену верхнего слоя почвы, ремонт ирригационных систем, внесение удобрений, семян трав и другие действия, которые могут потребоваться.
С землевладельцем обычно консультируются о том, как он хотел бы восстановить полосу отчуждения, однако применяются некоторые ограничения. Восстановление сайта регулируется местными, государственными и федеральными агентствами. PHMSA не обладает юрисдикцией по восстановлению сайта.
Полоса отчуждения тщательно выровнена, и при необходимости принимаются меры по предотвращению эрозии. Иногда устанавливаются большие камни, известные как «каменная наброска», или другие методы, чтобы предотвратить эрозию, стабилизировать почву и сохранить среду обитания после строительства.
Последнее обновление: понедельник, 18 апреля 2022 г.
Государственные газопроводы — федеральная ответственность и ответственность штата
Март 2011 г. | By Jacquelyn Pless
Обязанности федерального правительства и штата
Как федеральные агентства, так и агентства штата регулируют трубопроводы в Соединенных Штатах.
Межгосударственные трубопроводы находятся в ведении Федеральной комиссии по регулированию энергетики (FERC) и Министерства транспорта США (DOT). Федеральная комиссия по регулированию энергетики регулирует трубопроводы, хранение, транспортировку природного газа в торговле между штатами и строительство объектов по производству сжиженного природного газа. Он также контролирует работу трубопроводных сооружений в пунктах ввоза и экспорта природного газа в США и анализирует воздействие проектов по добыче природного газа на окружающую среду.
После запуска проектов газопроводов Управление безопасности трубопроводов и опасных материалов (PHMSA) Министерства транспорта, действующее через Управление безопасности трубопроводов (OPS), регулирует, контролирует и обеспечивает безопасность. OPS сотрудничает с партнерскими агентствами и департаментами для обеспечения безопасности, безопасности, мониторинга и соблюдения требований при эксплуатации трубопровода. По состоянию на июнь 2010 года 88 штатных инспекторов трубопроводов PHMSA были наняты для проведения комплексной проверки OPS и программы обеспечения соблюдения требований, чтобы гарантировать, что операторы трубопроводов соблюдают все правила техники безопасности.
4
Хотя федеральное правительство отвечает за разработку, издание и обеспечение соблюдения правил безопасности трубопроводов, большинство инспекций проводится государственными регулирующими органами, которые несут ответственность за регулирование, инспекцию и обеспечение соблюдения трубопроводов в пределах границ штата. Постановления государственных органов должны быть не менее строгими, чем федеральные постановления. Однако многие штаты сталкиваются с большим количеством инцидентов, связанных с трубопроводом, чем другие, и, возможно, пожелают рассмотреть вопрос об усилении своих стандартов надзора.
OPS или PHMSA ежегодно сертифицирует государственные органы для выполнения их регулирующих обязанностей, и OPS также может уполномочивать штаты инспектировать межгосударственные трубопроводы, хотя и сохраняет за собой правоприменительные обязанности. Аризона, Коннектикут, Айова, Мичиган, Миннесота, Нью-Йорк, Огайо, Вашингтон и Западная Вирджиния уполномочены действовать в качестве межгосударственных агентов.
Недавние аварии и растущая зависимость от поставок природного газа из США обострили беспокойство по поводу безопасности трубопроводов. После взрыва газопровода в Калифорнии в сентябре 2010 г. законодатели штата обсудили изменение законодательства штата с целью усиления надзора за газопроводами во время парламентских слушаний в октябре 2010 г. Несколько инцидентов в Пенсильвании поднимают вопросы о безопасности массивной, стареющей инфраструктуры страны. Следователи ищут точную причину последнего взрыва, и по крайней мере три рассматриваемых законопроекта в Пенсильвании (HB 102, SB 325 и HB 344) предусматривают гражданско-правовые санкции за нарушения безопасности газопровода и регулирование определенных операторов.
Аляска и Гавайи — единственные штаты, полностью регулируемые OPS. В этой таблице показано, какие государственные органы регулируют межгосударственные и внутригосударственные газопроводы и трубопроводы для опасных жидкостей.
PHMSA недавно выпустила отчет, который включает 56 рекомендаций для ключевых заинтересованных сторон, таких как местные органы власти, собственники, операторы трубопроводов и комиссии по недвижимости, по улучшению их усилий по обеспечению безопасности.
В отчете «Партнерство для дальнейшего повышения безопасности трубопроводов в сообществах посредством планирования землепользования с учетом рисков. Чтобы получить доступ к его полному тексту, пожалуйста, нажмите здесь.
Постановление о межгосударственных и внутригосударственных газопроводах и трубопроводах для опасных жидкостей
| Государство Юрисдикция | Агентство | Газ между штатами | Газ внутри штата | Опасная жидкость между штатами | Опасная жидкость внутри штата | ||||
|---|---|---|---|---|---|---|---|---|---|
|
| ОПС | Состояние | ОПС | Состояние | ОПС | Состояние | ОПС | Состояние |
Алабама | Раздел безопасности газопровода, PUC | х |
|
| х | х |
|
| х |
Аляска | Все OPS-регулируемые | х |
| х |
| х |
| х |
|
Аризона | Секция безопасности трубопроводов, Отдел газовых служб, Корпоративная комиссия Аризоны |
| х |
| х |
| х |
| х |
Арканзас | Секция безопасности трубопроводов, PSC | х |
|
| х | х |
| х |
|
Калифорния | Управление пожарной охраны штата Калифорния | х |
|
| х |
| х |
| х |
Колорадо | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
Коннектикут | ПУК |
| х |
| х | х |
| х |
|
Делавэр | ПСК | х |
| Соглашение | х | х |
| х |
|
Флорида | ПУК | х |
|
| х | х |
| х |
|
Грузия | Управление безопасности трубопроводов, PUC | х |
|
| х | х |
| х |
|
Гавайи | Все OPS-регулируемые | х |
| х |
| х |
| х |
|
Айдахо | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
Иллинойс | Отдел безопасности трубопроводов, Комиссия по торговле штата Иллинойс | х |
|
| х | х |
| х |
|
Индиана | Отдел безопасности трубопроводов, Комиссия по регулированию коммунальных предприятий Индианы | х |
|
| х | х |
| х |
|
Айова | Секция техники безопасности и техники, Совет коммунальных служб штата Айова |
| х |
| х | х |
| х |
|
Канзас | Отдел безопасности трубопроводов, Торговая комиссия Канзаса | х |
|
| х | х |
| х |
|
Кентукки | Газовое отделение, PUC | х |
|
| х | х |
| х | Соглашение |
Луизиана | Управление охраны природы, Департамент природных ресурсов штата Луизиана | х |
|
| х | х |
|
| х |
Мэн | Отдел газовой безопасности, PUC | х |
|
| х | х |
| х |
|
Мэриленд | Отдел безопасности трубопроводов, PUC | х |
|
| х | х |
|
| х |
Массачусетс | Отдел проектирования/безопасности трубопроводов, Департамент телекоммуникаций и энергетики штата Массачусетс | х |
|
| х | х |
| х |
|
Мичиган | Отдел газовой безопасности, PUC |
| х |
| х | х |
| х |
|
Миннесота | Управление безопасности трубопроводов, Департамент пожарной охраны штата, Миннесота, Департамент общественной безопасности |
| х |
| х |
| х |
| х |
Миссисипи | ПУК | х |
|
| х | х |
|
| х |
Миссури | Отдел газовой безопасности и проектирования, PUC | х |
|
| х | х |
| х |
|
Монтана | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
Небраска | Заместитель начальника пожарной охраны штата, Отдел топлива, Управление пожарной охраны штата Небраска | х |
|
| х | х |
| х |
|
Невада | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
Нью-Гэмпшир | Отдел безопасности трубопроводов, PUC | х |
|
| х | х |
| х |
|
Нью-Джерси | Бюро безопасности трубопроводов, Совет коммунальных служб Нью-Джерси | х |
|
| х | х |
| х |
|
Нью-Мексико | Бюро безопасности трубопроводов, Транспортный отдел, Комиссия по государственному регулированию штата Нью-Мексико | х |
|
| х | х |
|
| Соглашение |
Нью-Йорк | Управление газа и воды, Департамент государственной службы штата Нью-Йорк |
| х |
| х |
| х |
| х |
Северная Каролина | Отдел безопасности трубопроводов, Комиссия по коммунальным предприятиям Северной Каролины | х |
|
| х | х |
| х |
|
Северная Дакота | Отдел испытаний и безопасности, PSC | х |
|
| х | х |
| х |
|
Огайо | Раздел безопасности газопровода, PUC |
| х |
| х | х |
| х |
|
Оклахома | Секция безопасности трубопроводов, Отдел газовых служб, Комиссия корпорации Оклахомы | х |
|
| х | х |
|
| х |
Орегон | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
Пенсильвания | Отдел газовой безопасности, Бюро транспорта и безопасности, PUC | х |
|
| х | х |
| х |
|
Род-Айленд | Отдел газовой безопасности, PUC | х |
|
| х | х |
| х |
|
Южная Каролина | Управление безопасности трубопроводов, PUC | х |
|
| х | х |
|
| Соглашение |
Южная Дакота | Отдел безопасности трубопроводов, PUC | х |
|
| х | х |
| х |
|
Теннесси | Отдел безопасности газопроводов, Регулирующий орган штата Теннесси | х |
|
| х | х |
| х |
|
Техас | Секция безопасности трубопроводов, Отдел газовых служб, Техасская железнодорожная комиссия | х |
|
| х | х |
|
| х |
Юта | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
Вермонт | Технический директор Департамента государственной службы Вермонта | х |
|
| х | х |
| х |
|
Вирджиния | Отдел коммунальных услуг и безопасности на железных дорогах, Комиссия государственной корпорации штата Вирджиния | х |
|
| х |
| х |
| х |
Вашингтон | Вашингтонская комиссия по коммунальным услугам и транспорту |
| х |
| х |
| х |
| х |
Западная Вирджиния | Комиссия государственной службы Западной Вирджинии |
| х |
| х | х |
|
| х |
Висконсин | Программа безопасности трубопроводов, Отдел природного газа, Комиссия по коммунальным услугам штата Висконсин | х |
|
| х | х |
| х |
|
Вайоминг | Отдел безопасности газопроводов, PUC | х |
|
| х | х |
| х |
|
округ Колумбия | ПУК | х |
|
| х | х |
| х |
|
Источник: Управление безопасности трубопроводов, Программа безопасности трубопроводов PHMSA (Вашингтон, округ Колумбия: Министерство транспорта США, без даты) | |||||||||
4 Программа безопасности трубопроводов и опасных материалов Министерства транспорта США, связь с заинтересованными сторонами, инспекция (Вашингтон, округ Колумбия: U.
