Труба пвх размеры: Трубы ПВХ размеры. Канализационные и водопроводные ПВХ трубы
Трубы пвх для электропроводки, все размеры, оптовые цены, доставка.
***** Таблицу размеров ГОФРОТРУБ (внешний и внтуренний диаметры) СМОТРИТЕ В ОПИСАНИЯХ ТОВАРОВ *****
Для прокладывания проводки в помещениях без повышенных требований к пожарной безопасности чаще всего используются гофрированные трубы из ПВХ. Эти пластиковые трубопроводы имеют множество преимуществ, среди которых можно назвать высокую прочность, эластичность, устойчивость к возгоранию, а также отличные диэлектрические свойства. Чтобы подобрать оптимально подходящее для ваших целей изделие, стоит знать, какими бывают размеры труб ПВХ — об этом мы рассказываем в этой статье.
Малые диаметры
При создании электрической системы в помещении чаще всего выполняется монтаж пластиковых труб с диаметром до 25 миллиметров. Их размер идеально подходит для подключения ламп, розеток, выключателей, мелких приборов, а также прочих электрических точек к распределительным коробкам и щиткам.
Кроме того, если взглянуть на специальную таблицу диаметров труб ПВХ, то можно выяснить, что изделия с размером 25 мм применяются в соединении промежуточных распределительных щитков с основными шкафами и щитами.
Средние диаметры
Средним считается диаметр труб ПВХ 25–40 мм, если речь идёт о прокладке электрического кабеля, а не о других сферах их применения. Такие виды защитных аксессуаров применяются в соединении между собой распределительного оборудования. При большой длине они также могут использоваться для прокладывания магистральных электрических линий внутри объекта — например, предназначенных для подключения отдельных помещений, цехов либо корпусов. Размеры и цены труб ПВХ среднего диаметра позволяют использовать их и для прокладывания множества слаботочных кабелей, относящихся к информационным сетям, системам видеонаблюдения и удалённого управления.
Большие диаметры
Большими считаются трубы ПВХ, внутренний диаметр которых равен 45–63 мм.
Чаще всего такие виды трубопроводов используются для прокладывания фидеров (кабелей, обеспечивающих ввод электричества в объект), а также для создания магистралей. Они могут изготавливаться не только из ПВХ — чаще всего встречаются изделия из такого материала, как ПНД, которые отличаются повышенной прочностью и устойчивостью ко всем внешним воздействиям.
Если толщина стенки труб ПВХ достаточно велика, их можно использовать и для наружного прокладывания кабелей. Характеристики таких изделий включают не только высокую прочность, но также отличную теплоизоляцию.
Нестандартные варианты
В каталоге труб ПВХ размеры далеко не всегда ограничиваются названными показателями. Достаточно часто встречаются трубы ПВХ с диаметром 100–200 миллиметров. Чаще всего такие изделия применяют для создания канализации или для транспортировки воды. Однако их можно применять не только в качестве канализационных. К примеру, существуют специализированные электротехнические двустенные трубы, размеры, прочность и герметичность которых позволяют прокладывать магистральные линии для подключения отдельных зданий.
Эти трубы находятся в разделе ДВУСТЕННЫЕ ГОФРИРОВАННЫЕ ТРУБЫ
Длина трубы
Если Вас интересует длина труб ПВХ (гофрированных и гладких), то стоит обратиться непосредственно к каталогу этого раздела. Представленная здесь продукция широко известной компании Экопласт, имеет различные упаковки, что отражено в названиях и описаниях товаров. Так, гофрированные трубы с диаметром 16–20 мм выпускаются в бухтах по 100 метров (но для популярных артикулов производитель предлагает и другие упаковки, поменьше), а несколько большие изделия на 25 мм — по 50 метров. Чем больше диаметр, тем меньшей будет длина бухты — так, для размера в 32 мм она равна 25 метрам, а для 40 мм — 20 метрам. Наименьшая длина у труб с диаметром 50 мм — 15 метров. Гладкие (жёсткие) ПВХ трубы отпускаются по 2 и по 3 метра
Серии труб ПВХ
Стоит также знать, что трубопроводы различаются по толщине стенок. Специалисты выделяют тяжёлую и лёгкую серию. Первая может использоваться в монолитном бетоностроении — такую трубу прокладывают в цементных стяжках, а также в штробах, которые заделаны различными составами.
Тяжёлые трубопроводы способны выдерживать нагрузки до 750 Н, что соответствует весу среднестатистического человека или давлению, создаваемому 30-сантиметровым слоем бетона.
Трубный завод Экопласт производит и изделия лёгких серий. Чаще всего они применяются для соединения различных точек «по воздуху», а также для прокладывания кабелей в гипсокартонных стенах или в других отделочных конструкциях.
Как подобрать трубы нужного размера?
Существует зависимость между диаметром трубы и площадью сечения проводов, проложенных в ней. Поэтому таблица размеров труб ПВХ поможет вам подобрать оптимальный вариант:

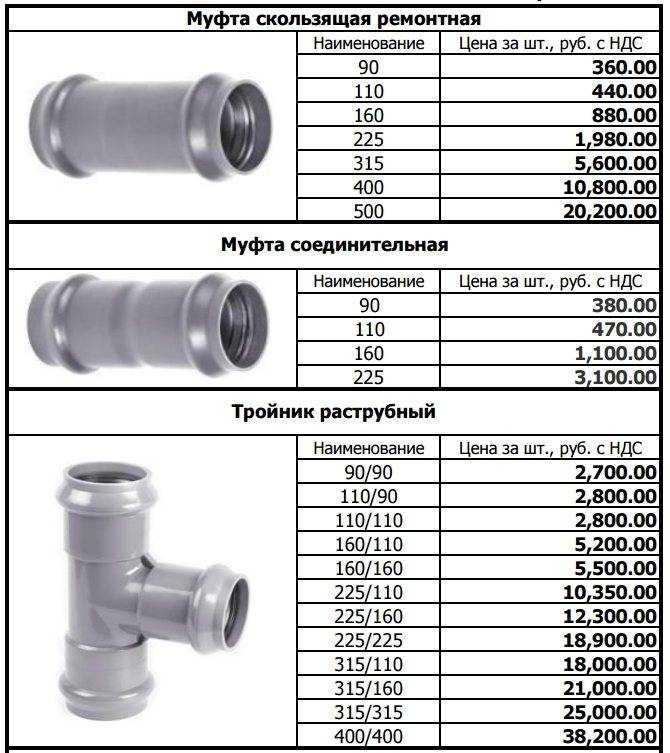

Размеры, длинна и другие характеристики канализационных труб пвх
Trubtraid » Предназначение труб » Канализационные
Канализационные
Автор Trubtraid.
ru Опубликовано
Обновлено
Одним из весомых факторов, который придется реализовывать в процессе планирования канализации, является правильный расчет характеристик для каждого из монтируемых участков. Расчетные работы важны, поскольку их правильное выполнение позволяет сократить затраты и добиться желаемой эффективности.
Любой современный производитель готов предложить широкий диапазон труб, обладающих разными длиной, диаметром и другими индивидуальными характеристиками.
Для создания канализационных систем не используется продукция, диаметром менее 50 мм, 32 и 40 мм трубы используются для электропроводки. А вот 50 мм детали применяются для создания канализационной сети внутри помещения и подключения сантехнических агрегатов.
Таблица 1:

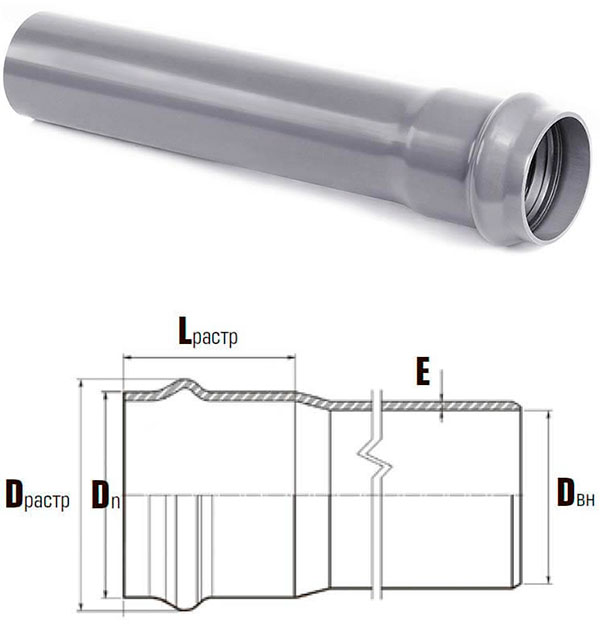

| Номинальный диаметр | Внутренний диаметр раструба | Толщина стенки, включая e, e 2 min, e 3 min | Длина раструба, включая a min, c max | Длина свободного конца |
|---|---|---|---|---|
| 32 | 32. 3 | 1.8;1.6;1.0; | 24;18 | 42 |
| 40 | 40.3 | 1.8;1.6;1.0; | 26;18 | 44 |
| 50 | 50.3 | 1.8;1.6;1.0; | 28;18 | 46 |
| 75 | 75.4 | 1.9;1.7;1.1; | 33;18 | 51 |
| 110 | 110.4 | 2.7;2.4;1.5; | 36;22 | 58 |
О 110 мм деталях потребителю стоит знать следующее: такие товары используются как для внутриквартирных, так и для уличных сетей, несмотря на аналогичные диаметры, обладают различными свойствами, поэтому для эксплуатации в помещении стоит приобретать компоненты серого цвета, а для эксплуатации на улице — оранжевые (рыжие). Низкая стоимость и поиски путей для улучшения промышленных механизмов привели не только к значительному сокращению количества брака, но и к понижению стоимости как самостоятельных частей, так и сметы монтажа в целом.
Таблица 2:
| Номинальный диаметр | Наименьший внутренний диаметр раструба | Длина раструба (включая нормальный и удлиненный) | Сборочная длина (включая стандартный и удлиненный) |
|---|---|---|---|
110+0. 3 | 110.4 | 58;201 | 58;113 |
| 160+0.4 | 160.5 | 74;214 | 74;123 |
| 200+0.5 | 200.6 | 90;226 | 90;133 |
| 250+0.5 | 250.8 | 125;265 | 125;167 |
| 315+0.6 | 316.0 | 158;272 | 158;171 |
| 400+0.7 | 401.2 | 178;291 | 178;188 |
| 500+0.9 | 501.5 | 200;323 | 228;242 |
| 630+1.1 | 631.9 | 228;361 | 228;242 |
Минимальная длина компонентов диаметром в 125, 160 и 200 мм составляет 500 мм, по ходу монтажа этого может оказаться много. При таком положении дел лишний отрезок можно отделить от основной конструкции посредством обычной ножовки по металлу. Нельзя забывать о том, что качественным соединение будет только при условии, когда конец отрезанного изделия будет тщательно обработан.
160 мм сортамент традиционно подходит как для канализации, так и для дождевых систем в малоэтажных (частных) домах.
В контексте такой ситуации, как правило, используются отрезки длиной по 3 метра. Любопытная особенность деталей, диаметром в 200 мм состоит в том, что это предельный параметр для компонентов, доступных вне рамок индивидуального заказа длиной до 100 см.
Таблица 3:
| Диаметр (мм) | Длина раструба (мм) | Толщина стенки (мм) | Вес 1 метра (кг) |
|---|---|---|---|
| 125 | 140 | 3,2 | 2.029 |
| 160 | 165 | 3,2 | 2.626 |
| 200 | 185 | 3,9 | 3.949 |
| 250 | 210 | 4,9 | 6.200 |
| 315 | 230 | 6,2 | 9.926 |
| 355 | 240 | 7 | 12.594 |
| 400 | 260 | 7,9 | 16.000 |
| 450 | 280 | 8,8 | 20.104 |
| 500 | 300 | 9,8 | 24.925 |
| 630 | 335 | 12,3 | 39. 66 |
| 710 | 420 | 13,9 | 50.824 |
| 800 | 430 | 15,7 | 65.068 |
| 900 | 450 | 17,6 | 82.281 |
| 100 | 470 | 19,6 | 102.056 |
Сортамент 250 мм частей является многослойным, что позволяет эффективно использовать его под слоем грунта. Конструкция, собранная из таких компонентов не «боится» нагрузок, устойчива к механическим воздействиям, обладает внушительным сроком эксплуатации.
Важно понимать, что ПВХ трубы, водопроводные, для проводки и канализационные, обладают массой значимых конкурентных преимуществ, основными из которых считаются:
- Внушительный срок службы, продолжительность которого обычно составляет не менее полувека;
- Отсутствие необходимости обслуживать объект, смонтированный из ПВХ;
- Минимальная масса значительно облегчает не только хранение и транспортировку, но и монтажные работы;
- Низкая, в сравнении с аналогами, изготовленными из другого сырья, стоимость;
- Невозможность засорения конструкции, обусловленная гладкой внутренней структурой детали;
- Простота и возможность быстрого выполнения монтажных работ.
Технические особенности рассматриваемых товаров таковы, что для их сборки не требуется применение сложного инструментария и дорогостоящей рабочей силы: все действия, выполнение которых предполагает ситуация (в некоторых случаях — даже рытье траншей для наружной канализации), могут быть выполнены собственноручно, соединение труб посредством раструба не является сложным процессом и особых навыков не требует.
Кроме того, простота сборки обуславливает высокую скорость выполнения монтажных работ. В сравнении с аналогами, требующими сварки или применения компрессионных муфт, сборка рассматриваемых труб осуществляется в разы быстрее.
Важно учитывать, что применение такой продукции — это отличная возможность сэкономить не только время, но и деньги, поскольку не нужно оплачивать услуги мастера или бригады мастеров, которые будут выполнять монтаж водоотводящей конструкции.
Устойчивость к климатическим воздействиям, а также к влиянию химикатов делает эти трубы практически неуязвимыми, при этом их нередко используют и для транспортировки разряженных сред (газообразные вещества).
Видео демонстрирует размеры канализационных труб:
— Список 40
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Fittings
Труп
Клапаны
Сантехника
Фильтрация
Электрические принадлежности
Аксуары
Эта запись была опубликована 21 марта, 2021 по администрации.

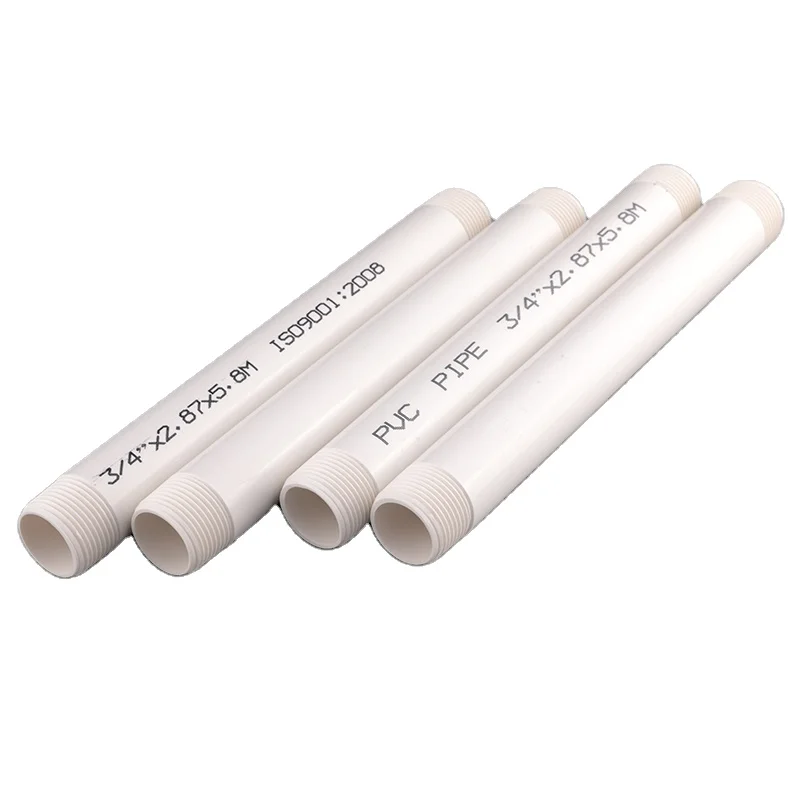

Приведите размеры к стандартным размерам труб, используя приведенную ниже таблицу.
| Номинальный диаметр трубы | Н.Д. | Средний внутренний диаметр | Мин. Стена | Номинальная масса/фут. | Максимальное рабочее давление PSI |
| 1/8 дюйма | .405 | .249 | .068 | .051 | 810 |
| 1/4 дюйма | .540 | .344 | .088 | .086 | 780 |
| 3/8″ | .675 | .473 | .091 | .115 | 620 |
| 1/2 дюйма | .840 | .602 | .109 | .170 | 600 |
| 3/4″ | 1. 050 | .804 | .113 | .226 | 480 |
| 1″ | 1,315 | 1,029 | .133 | .333 | 450 |
| 1-1/4 дюйма | 1,660 | 1,360 | .140 | .450 | 370 |
| 1-1/2 дюйма | 1.900 | 1,590 | .145 | .537 | 330 |
| 2 дюйма | 2,375 | 2,047 | .154 | .720 | 280 |
| 2-1/2 дюйма | 2,875 | 2,445 | .203 | 1,136 | 300 |
| 3 дюйма | 3.500 | 3.042 | .216 | 1,488 | 260 |
| 3-1/2 дюйма | 4.000 | 3,521 | .226 | 1,789 | 240 |
| 4 дюйма | 4.500 | 3,998 | .237 | 2,188 | 220 |
| 5 дюймов | 5,563 | 5. 016 | .258 | 2,874 | 190 |
| 6 дюймов | 6,625 | 6.031 | .280 | 3,733 | 180 |
| 8 дюймов | 8,625 | 7,942 | .322 | 5,619 | 160 |
| 10 дюймов | 10.750 | 9,976 | .365 | 7,966 | 140 |
| 12 дюймов | 12.750 | 11.889 | ..406 | 10,534 | 130 |
| 14 дюймов | 14.000 | 13.073 | .437 | 12.462 | 130 |
| 16 дюймов | 16.000 | 14.940 | .500 | 16.286 | 130 |
| 18 дюймов | 18.000 | 16.809 | .562 | 20.587 | 130 |
| 20 дюймов | 20.000 | 18.743 | .593 | 24. 183 | 120 |
| 24 дюйма | 24.000 | 22.544 | .687 | 33.652 | 120 |
Нужно купить трубы или фитинги? Делайте покупки в Интернете сегодня и экономьте. Цены ниже, чем в крупных магазинах!
Shop Schedule 40 Pipe
Shop Schedule 40 Фитинги
Одна из самых распространенных вещей, которую люди путают с трубой, это ее размеры и размеры. Трубы из ПВХ могут иметь размеры от 1/8 до 24 дюймов и больше. В приведенной выше таблице показаны размеры труб из ПВХ сортамента 40 различных размеров. Примечание. Труба из ПВХ менее 14 дюймов не соответствует точно своему номинальному размеру (см. столбцы «Номинальный размер трубы» и «Внешний диаметр»). В этой таблице показаны пять наиболее распространенных размеров труб. схема измерения трубы здесь
Все фитинги, которые мы продаем на нашем сайте, называются по их номинальному размеру. 2-дюймовый фитинг из ПВХ на нашем сайте всегда подходит для куска 2-дюймовой трубы из ПВХ с номинальным размером.
Оба фитинга из ПВХ сортамента 40 и сортамента 80 подходят к трубе из ПВХ любого сортамента. Это потому, что оба типа труб имеют одинаковые измерения внешнего диаметра. Только внутренний диаметр меньше у ПВХ сортамента 80, что обеспечивает более толстую стенку и более высокое номинальное давление, чем у sch. 40 труб.
Информационный бюллетень
Наверх
Руководство по определению размеров наружного диаметра
Возможно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Фитинги
Трубопровод
Клапаны
Сантехника
Фильтрация
Электроснабжение
Аксессуары
Эта запись была опубликована 3 мая 2016 г.
пользователем Admin.
Трубы из ПВХ бывают разных размеров. Некоторые крошечные, в 1/2 дюйма, но другие огромны в 12 дюймов. Проблема в том, что то, что в промышленности называют трубой диаметром 1 дюйм, на самом деле не имеет диаметра 1 дюйм. Из-за этого запутанного вопроса многие наши клиенты спрашивают нас: «Каков внешний диаметр трубы из ПВХ?» Если у вас есть тот же вопрос, на него можно ответить с помощью таблицы ниже. Продолжайте читать, чтобы узнать, почему внешний диаметр или «OD» трубы из ПВХ не совпадает с тем, что указано в названии.
Какой наружный диаметр трубы из ПВХ?
Наружный диаметр трубы из ПВХ на самом деле немного больше, чем указано в ее названии. Это связано с тем, что трубы и фитинги из ПВХ используют номинальную систему. Это означает, что совместимые детали имеют одинаковые имена, поэтому все 1-дюймовые трубы подходят для 1-дюймовых фитингов и так далее. Размеры в названиях труб — это номинальные размеры труб из ПВХ, но не обязательно, насколько они измеряются в поперечнике.
Это запутанная концепция, но смысл этой номинальной системы в том, чтобы облегчить выбор правильных деталей.
Таблица наружного диаметра трубы из ПВХ
В приведенной ниже таблице наружного диаметра трубы из ПВХ номинальный размер трубы из ПВХ показан слева, а фактический диаметр справа. Как упоминалось ранее, наружный диаметр труб из ПВХ сортамента 40 и сортамента 80 всегда одинаков.
Как измерить внешний диаметр трубы из ПВХ
- Посмотрите на конец отрезка трубы из ПВХ.
- Найдите самое широкое место в проеме.
- Измерьте расстояние от внешнего края трубы до противоположного внешнего края.
- Это измерение представляет собой внешний диаметр или «OD» трубы.
Внешний диаметр: Сортамент 40 по сравнению с Сортаментом 80
Для труб из ПВХ стандартного сортамента 40 название 1″, например, означает, что внутренний диаметр (ID) равен 1″. Однако сами стенки трубы имеют толщину. Наружный диаметр 1-дюймовой трубы из ПВХ составляет 1,315 дюйма.
Труба из ПВХ сортамента 80 имеет более толстые стенки, чем у трубы сортамента 40, но имеет такой же внешний диаметр. Это означает, что внутренний диаметр 1-дюймовой трубы из ПВХ сортамента 80 на самом деле немного меньше 1 дюйма. Хотя внутренний диаметр трубы может варьироваться в зависимости от спецификации, внутренний диаметр фитингов всегда совпадает с наружным диаметром трубы, с которой они предназначены. Независимо от графика, 1-дюймовая труба из ПВХ подходит к 1-дюймовому фитингу. Внешний диаметр фитингов из ПВХ не имеет значения, так как вы, вероятно, никогда не будете вставлять фитинг в фитинг большего размера.
Толщина стенки
По мере увеличения диаметра трубы из ПВХ стенки также должны быть толще. Если бы стенки были слишком тонкими, трубе не хватало бы структурной целостности. Чтобы найти размеры наружного диаметра трубы из ПВХ, вы не можете просто добавить определенную сумму к размеру на этикетке. Внешний диаметр 1/2-дюймовой трубы из ПВХ составляет 0,840 дюйма, а внешний диаметр 3-дюймовой трубы из ПВХ составляет 3,500 дюйма.
