Незамерзающий водопровод. Труба в изоляции с подогревом | Информация

В частных жилых домах и дачных домиках, рассчитанных на сезонное проживание, имеется, как правило, только холодное водоснабжение.

Неправильно проложенный водопровод в холодное время года может перемёрзнуть и дом останется без воды. Поэтому водопроводные трубы следует укладывать в строгом соответствии с положениями действующих нормативных документов, в частности, СП за номером 61.13330.2012. Текст упомянутого свода правил Минрегиона России утвердил своим приказом за № 608, изданным 27.12. 11.

Общие принципы теплоизоляции трубопроводов

Согласно вышеназванному документу в теплоизоляции нуждается любой трубопровод, по которому передаётся носитель с температурой от -180°С до +600°С.

Изолирование поверхности водопровода заключается в нанесении на его поверхность и надёжном закреплении изоляционного материала. Этим решается задача исключения её прямого контакта с окружающей средой и обеспечение сохранения максимально возможного количества энергии носителя, перемещаемого по трубе. Для того чтобы подобрать оптимальную изоляцию, рекомендуется выполнить необходимые расчёты.

Требования, которым должны соответствовать утеплители

Принимая решение о выполнении теплоизоляции водопровода, следует оценивать существующие утеплители не только по классическому соотношению их стоимости и качества, но и с обязательным учётом условий, в которых должен работать водопровод.

Выбираемый материал должен обладать простотой монтажа, длительными сроками эксплуатации и хорошими теплоизоляционными характеристиками. Кроме этого важное значение для качественного выполнения теплоизоляции имеют такие свойства материала, как:

Основные виды утеплителей, пользующиеся повышенным спросом

Повышенным спросом у российских потребителей в настоящее время пользуются:

• Вата минеральная;

На последнем материале стоит остановиться более подробно.

Полное наименование материала – пенополиэтилен вспененный (ППЭ). Международное обозначение EPE. Утеплитель обладает прекрасными эксплуатационными характеристиками:

• Вспененный ППЭ, при прямых контактах с жидкостью, за месяц непрерывного взаимодействия впитает её в объёмах, не превышающих 3,5 % от собственного объема;

По своим теплоизоляционным характеристикам данный материал многократно превосходит многие материалы. Например: слой вспененного ППЭ толщиной в 2 см обладает теплосберегающими возможностями, присущими 10 см минеральной ваты, 40 см дерева или газосиликатных блоков, 120 см слою керамзитобетона или 200 см кирпича.

Чаще всего упомянутый материал предлагается в виде трубы с продольным разрезом или двух полуцилиндров (скорлуп), имеющих специальный замковый фиксатор, позволяющий свободно устанавливать их на утепляемую трубу. Изделия выпускаются в ассортименте для труб различных диаметров. При утеплении каждый следующий элемент устанавливается со смещением линии стыковки на 10 -15 см.

Кабельные системы обогрева труб

Наряду с классическими и давно используемыми вариантами утепления: прокладкой труб в земле на глубине, превышающей уровень промерзания грунта, и применением специальных утеплителей, сегодня, всё чаще, используются системы обогрева с применением электрического кабеля. Принцип её работы аналогичен функционированию системы «тёплый пол».

Греющий кабель специальной конструкции позволяет обеспечить комплексную защиту труб от промерзания за счёт создания определённой температуры. Существуют варианты использования кабеля как внутри трубопровода, так и на его поверхности.

Применение кабеля позволяет:

В состав подобной системы входит кабель, имеющий один или два металлических проводника, по которым пропускается ток. Труба обогревается за счёт получения тепловой энергии от разогревающегося металла. Степень нагрева можно регулировать посредством изменения сопротивления используемых проводников. Металлические жилы защищены от проникновения влаги многослойной изоляционной оплёткой.

Вместе с кабелем необходимо использовать термостат, контролирующий температуру трубы. При превышении максимального значения заданной температуры, он автоматически отключает кабель от питающей сети.

Кабель может прокладываться по поверхности обогреваемой трубы или внутри неё.

Как правило, для систем обогрева более предпочтительными являются двухжильные кабели. Объясняется это тем, что проводники с одной жилой требуется закольцовывать, что достаточно проблематично в рассматриваемой ситуации.

Саморегулирующийся кабель работает более экономично и не требует подключения термостата.

Чтобы система функционировала в оптимальном режиме энергопотребления и обеспечивала нужную температуру обогрева трубы, требуется правильный выбор мощности изделия, задаваемой таким показателем, как Ватт/м.пог. При расчётах следует учитывать длину трубы, подлежащей обогреву, её диаметр, тип транспортируемого вещества и существующее дополнительное утепление трубы.

Как рассчитать тип кабеля и толщину теплоизоляции, зная диаметр трубы и диапазон температур окружающей среды. См таблицу.

Внешний диаметр трубы, мм	Толщина теплоизоляции, мм	Диапазон температур Т трубы — Т среды
		20°С	30°С	40°С	50°С	60°С
27	20	4,8	7,3	9,7	12,1	14,5
	30	3,8	5,6	7,5	9,4	11,3
	40	3,2	4,8	6,4	8,0	9,6
	50	2,8	4,3	5,7	7,1	8,5
	80	2,3	3,4	4,5	5,7	6,8
34	20	5,7	8,5	11,3	14,1	17,0
	30	4,3	6,5	8,6	10,8	13,0
	40	3,6	5,5	7,3	9,1	10,9
	50	3,2	4,8	6,4	8,0	9,6
	80	2,5	3,8	5,1	6,3	7,6
42	30	5,0	7,4	9,9	12,4	14,9
	40	4,1	6,2	8,2	10,3	12,4
	50	3,6	5,4	7,2	9,0	10,8
	80	2,8	4,2	5,6	7,0	8,4
48	30	5,4	8,1	10,8	13,6	16,3
	40	4,5	6,7	9,0	11,2	13,5
	50	3,9	5,9	7,8	9,8	11,7
	80	3,0	4,5	6,0	7,5	9,0
60	30	6,3	9,5	12,7	15,9	19,0
	40	5,2	7,8	10,4	13,0	15,6
	50	4,5	6,7	9,0	11,2	13,5
	80	3,4	5,1	6,8	8,5	10,2

Как пользоваться таблицей? Таблица теплопотерь для труб используется для того, чтобы определить теплопотери, и следовательно, необходимую для защиты от замерзания мощность на погонный метр трубы. К значениям, полученным из таблицы, не- обходимо добавить еще коэффициент запаса – 1.3 – 1.5.

1. В первой колонке указан внешний диаметр трубы.

2. Во второй колонке указана толщина теплоизоляции.

3. В следующих колонках указаны различные диапазоны температур – от 20°C до 60°C – между температурой трубы и окружающей среды.

Например, для поддержания трубопровода в незамерзающем состоянии при максимально низкой температуре –30°C, диапазон температур выбирается из колонки 40°C.

Пример:

Пластиковая труба с внешним диаметром 48мм и толщиной теплоизоляции 50мм. Диапазон температур составляет 40°C. Расчетные теплопотери по таблице – 7.8Вт/м, с учетом коэффициента запаса 1.3, требующаяся мощность равна 7.8 x 1.4 = 10.14Вт/м. Поскольку для пластиковой трубы максимально допустимая мощность на погонный метр составляет 10Вт/м, выбираем кабель Optiheat 10.

Нагревательные кабели предназначены для предотвращения замерзания жидкостей в трубах, а не для их размораживания, поэтому особое внимание нужно уделить правильному монтажу и расчету необходимой мощности. Систему следует включать в период, когда температура воздуха опускается до +5ºС, так как именно в это время возможно резкое похолодание. Если систему включить уже при отрицательной температуре, то потребуется значительное время для размораживания образовавшегося льда, а напор воды может быть минимальным.

Принцип установки на трубу кабеля обогрева

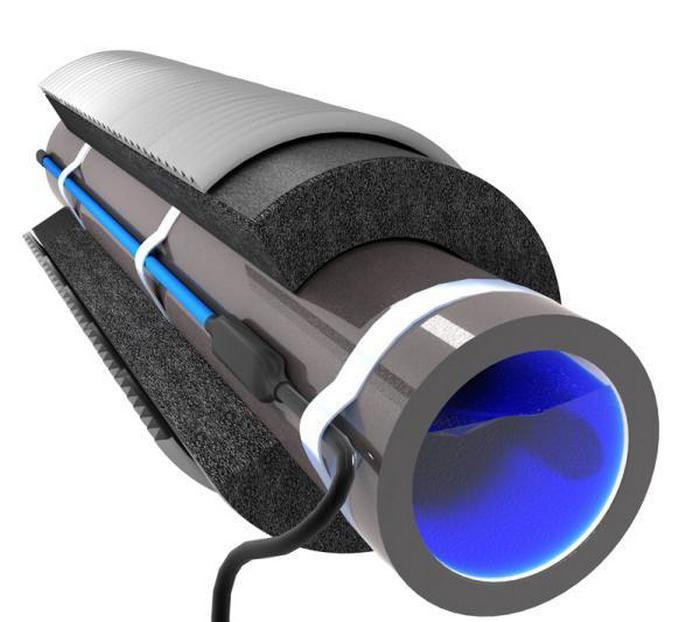

1. Прокладка обогрева по поверхности трубы. Кабель фиксируется по длине трубы или оборачивается вокруг неё.

Линейный монтаж наиболее прост. Обязательное условие, протяжка кабеля под нижней частью трубы, что обеспечивает дополнительную защиту проводника от механических повреждений. Вторая причина заключается в том, что вода замерзает снизу. Вполне логично размещение обогревателя именно здесь быстрее устраняет проблему. При продольной укладке могут выполняться 1 – 4 линии.

Фиксация проводника к трубе производится скотчем на алюминиевой основе. Он не просто закрепляет проводник на трубе, но и повышает его теплоотдачу. Возможно крепление обычным скотчем, который оборачивается вокруг трубы в два-три раза с шагом в 300 мм.

Повышенного внимания требуют прохождения углов. В этих местах, для сокращения изгиба, рекомендуется класть проводник по наружному радиусу трубы.

В районах с холодными зимами рекомендуется выполнять спиральный обвив трубы кабелем. При этом минимальный шаг витка должен составлять 50 мм. Для работы потребуется кабель, длина которого составляет ≥ 1,7 от длины обогреваемого трубопровода.

В труднодоступных местах укладка имеет определённую специфику. Кабель следует намотать с припуском, после чего завернуть излишек в обратную сторону. При этом кабель, при входе и выходе с данного участка, необходимо зафиксировать скотчем.

При обогреве отдельных узлов водопровода (фланцевые соединения, запорная арматура и т.п.) расход кабеля будет выше, так как в данных местах у водопровода повышенный теплоотвод.

Датчик контроля температуры, следует размещать в самом холодном месте трубопровода, с максимальным удалением от нагревательного элемента. Место установки предварительно проклеивается скотчем на основе алюминия.

2. Прокладка изнутри

Этот вариант прокладки целесообразно применять в тех случаях, когда наружный обогрев невозможен. Например, если трубопровод уже смонтирован и уложен под землёй, либо в бетонном сооружении и т.п. Вариант имеет некоторые особенности:

В числе достоинств можно отметить пониженное энергопотребление (обогреватель напрямую контактирует с водой). Ремонт такого варианта проводить значительно проще. Его следует просто вынуть через установочный сальник.

3. Подключение к электросети

До момента установки внутреннего проводника требуется выполнить изоляцию его конца. Указанная процедура выполняется с использованием специального элемента, термоусадочной трубки, обеспечивающей надёжную защиту жил от проникновения влаги. В процессе подключения гибкого обогревательного кабеля его греющую часть соединяют с холодной.

Для того, чтобы гарантировать безопасную работу системы обогрева и её экономичность, целесообразно подключить 2-а дополнительных устройства: первым является терморегулятор, вторым – УЗО. Первое обеспечивает регулировку температуры через установленные термодатчики, а второе защищает систему от возможных утечек тока.

4. Теплоизоляция

Рекомендуется, в обязательном порядке, утеплить трубы с использованием классического утеплителя. Например, скорлупок из ПВХ или вспененного пенополиэтилена ППЭ (смотри выше).

В качестве дополнительной защиты водопроводных труб от факторов атмосферного характера (осадки ветры и т.п.) могут использоваться кожухи из гофрированных ПНД труб (водопроводная труба прокладывается внутри трубы гофрированной).

Эти варианты прокладки широко применяются также при протяжке водопроводных труб сквозь перекрытия, перегородки и стены. Наличие кожуха позволяет минимизировать возможный ущерб от протечек, упрощает замену трубы и обеспечивает свободное изменение её размеров под воздействием температур.

термопровод для обогрева, обогревательный провод, электрокабель, термокабель внутри трубы

Содержание:

Достоинства обогрева труб
Кабельный обогрев труб водопровода
Пленочный подогрев труб
Внутренний обогрев труб

Замерзшие в зимние время трубы – это крайне неприятная проблема, решение которой требует серьезных трудовых и финансовых затрат. Мало того, что водопровод попросту не функционирует, так еще и возникает немалый риск полной потери работоспособности системы.

Чтобы избежать подобных затруднений, можно воспользоваться одним из способов обогрева труб, позволяющим предотвратить их замерзание. Чаще всего для прогрева используются кабельные и пленочные системы, которые при своей относительно невысокой стоимости являются крайне эффективными способами защиты трубопровода. О том, как обогреть трубы водопровода, и пойдет речь в данной статье.

Достоинства обогрева труб

Прокладка системы, обеспечивающей прогрев труб, позволяет добиться массы положительных эффектов:

1. Вода в трубопроводе не сможет замерзнуть даже при очень сильном морозе;
2. За счет искусственного подогрева будет поддерживаться определенная температура жидкости, находящейся в системе;
3. Вероятность застоя жидкости в трубопроводе полностью исключается;
4. Электрообогрев трубопроводов предотвращает кристаллизацию твердых фракций;
5. Нагревая трубу горячего водоснабжения, можно существенно снизить теплопотери;
6. Все вязкие жидкости смогут без проблем двигаться по трубопроводу;
7. Поток любой жидкости, находящейся в системе, будет стабильным;
8. Внешняя поверхность труб защищается от образования конденсата и нарастания ледяной корки;
9. Учитывая систему обогрева труб на этапе планирования трубопровода, можно существенно сократить необходимый объем работ, ведь укладывать трубы на большой глубине не придется;
10. Ремонтировать и менять трубы в зимнее время не придется – система прогрева исключает их повреждение.

Помимо положительного воздействия, оказываемого системой обогрева на трубопровод, можно выделить и несколько непосредственно присущих ей свойств. Стоимость такой конструкции невелика и полностью окупается при эксплуатации. Прокладка линии обогрева не требует особых знаний и усилий, поэтому провести эту работу можно даже при отсутствии соответствующего опыта.

Кабельный обогрев труб водопровода

На практике для нагрева трубопровода чаще всего применяется кабельная система. Основным элементом конструкции является термокабель для труб, который прокладывается на протяжении всей магистрали. Способов его монтажа несколько – одним из них, например, является не простая прокладка в длину, а обмотка вокруг трубы, за счет чего достигается более равномерный прогрев.

Независимо от разновидности, принципиальная конструкция системы кабельного обогрева труб включает в себя:

• Магнитные пускатели, расположенные в шкафу управления;
• Алюминиевую ленту, за счет которой обеспечивается изоляция системы;
• Теплоизоляционный материал;
• Нагревательный кабель;
• Терморегулятор.

При монтаже греющей системы нужно предварительно разобраться в приложенной инструкции. Например, в резистивном двухжильном саморегулирующемся кабеле для подогрева труб терморегулятор отсутствует – такая система определяет рабочую температуру в автоматическом режиме без дополнительных настроек. Резистивные кабели уже давно зарекомендовали себя самым лучшим образом, поэтому такой выбор в большинстве случаев является оптимальным.

Впрочем, выбор подходящей системы подогрева трубопровода – дело индивидуальное. Для правильного подбора конструкции нужно учитывать массу внешних факторов, влияющих на параметры требуемой системы.

К основным факторам, влияющим на выбор системы прогрева, относятся:

• Диаметр водопроводных труб;
• Глубина залегания магистрали;
• Общая протяженность труб, требующих утепления;
• Климатические условия, свойственные данному региону;
• Степень теплопроводности материала, используемого для теплоизоляции.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Зависимость параметров греющего кабеля от описанных выше параметров достаточно очевидна – например, для толстой трубы с легкой теплоизоляцией потребуется более мощный кабель, и наоборот.

Монтировать подогрев труб водопровода несложно: кабель плотно прижимается к трубе и фиксируется при помощи самоклеящейся ленты из алюминия. Если в процессе работы резистивный кабель был поврежден, то его нужно менять целиком. Пересекать резистивные кабели нельзя.

Требование о пересечении можно не соблюдать в том случае, если в качестве системы подогрева был выбран саморегулирующийся термопровод для обогрева труб – он просто не может перегореть, поэтому никаких проблем при эксплуатации не возникнет.

В любом случае когда провод для подогрева труб уложен, они укутываются слоем теплоизоляции и гидроизоляции. Термодатчик крепится к трубе при помощи все той же клейкой ленты. Как правило, данный элемент устанавливается на верхней части трубы и между греющими кабелями.

Прокладывать систему подогрева лучше в теплое время года, но если уж пришлось заниматься этим при низких температурах, из-за чего обогревательный кабель для труб замерз и стал слишком жестким, можно непосредственно перед монтажом включить его в сеть и запустить на некоторое время – он очень быстро придет в нормальное состояние.

Пленочный подогрев труб

Еще один способ обогрева водопроводной магистрали – пленочная система. Ее принципиальное отличие от кабельной заключается лишь в основном конструктивном элементе, которым является специальная пленка. Труба обматывается этой пленкой, а поверх нее монтируется теплоизоляция и гидроизоляция.

Достоинств у такого способа немало, и в первую очередь среди них выделяется равномерная теплоотдача. Кроме того, пленочный обогрев имеет очень простую конструкцию и без проблем устанавливается даже неопытными монтажниками – всего-то и надо, что зафиксировать пленку, обмотанную вокруг трубы, клейкой лентой. Система сама по себе обходится недорого, а ее простота позволяет дополнительно сэкономить на монтаже.

Внутренний обогрев труб

Для обустройства системы, подогревающей водопроводную магистраль изнутри, требуется электрокабель для обогрева труб, но устанавливать его придется не снаружи, а внутри трубы. Это существенно повышает сложность работы, но и эффективность собранной системы получается на порядок выше. Чаще всего внутренний подогрев используется в кранах и насосах, установленных под открытым небом.

Регулировка работы такой системы может осуществляться как простыми выключателями, так и автоматикой. Установленный внутри трубы прогревочный кабель для водопровода дает возможность точечно прогревать необходимые участки системы без лишних затрат на электроэнергию.

Заключение

Установленная труба для водопровода с подогревом – это надежная защита системы водоснабжения от прорыва в зимнее время. Смонтировав такую конструкцию, можно разом избавиться от ряда неприятных проблем, неизбежно сопровождающих любой трубопровод, находящийся за пределами здания.
