Виды труб для газопроводов | Стиллар

Опубликовано ср, 12/27/2017 — 14:41 пользователем max

Среди числа других видов топлива, газ обладает неоспоримыми преимуществами. При его сгорании полностью отсутствуют копоть и дым, то есть сгорает полностью, обеспечивая высокий КПД используемого газового оборудования, а также имеет довольно низкую цену. Наряду со своей привлекательностью, газ обладает и опасными характеристиками:

• высокая взрывоопасность;
• содержание токсичных для человека веществ — оксида углерода и сероводорода.

Именно из-за опасности данного топлива к трубам для газопроводов применяются повышенные требования безопасности. Их выбор должен производиться с учетом рабочего давления и климатических условий.

Виды труб для газопровода

Существует две группы труб для газопроводов: стальные и пластмассовые. Каждая из них имеет свои подгруппы:

• стальные газовые трубы делятся на бесшовные и сварные;
• пластмассовые газовые трубы делятся на виниловые и полиэтиленовые.

Также трубы для газопроводов могут изготавливаться из асбестоцементного раствора или алюминия, но такие изделия используются в редких случаях.

Для газоснабжения населенных пунктов с высокой плотностью жителей используются стальные газовые трубы, которые различаются по максимально допустимому значению давления:

• для низкого (при уровне давления до 0,005 МПа). Используются для прокладки газопровода в жилых домах, в зданиях общественного типа, на предприятиях;
• для среднего (при уровне давления 0,005-0,3 МПа). Используются для прокладки газопровода на коммунальных предприятиях, на сельскохозяйственных, а также встроенного непосредственно в здание;
• для высокого II категории (при уровне давления до 0,6 МПа). Используются для прокладки газопровода в промышленных предприятиях, а также в отдельно стоящих предприятиях коммунального и/или сельскохозяйственного типа;
• для высокого I категории (при уровне давления до 1,2 МПа). Используются для прокладки газопровода в предприятиях промышленного типа при наличии соответствующей технологической необходимости.

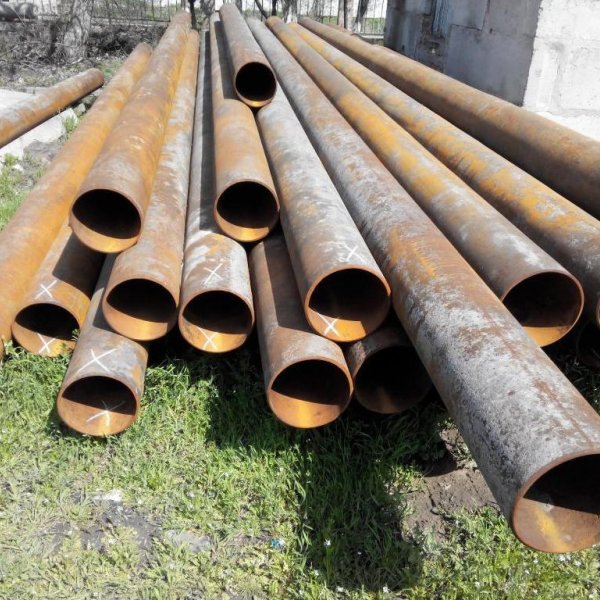

Изготавливаются стальные газовые трубы из стали с низким уровнем содержания углерода (не более 0,27%).

Стальная труба для водогазопровода цена .

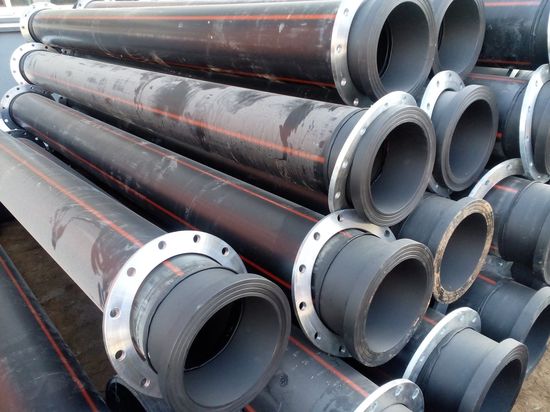

Пластмассовые трубы для газопроводов

Данный тип труб допускается использовать для прокладки газопроводов за территорией населенных пунктов или в пределах небольших поселков с малой плотностью жителей. Пластмассовые газопроводные трубы обладают преимуществами и недостатками.

Преимущества использования пластмассовых газовых труб:

• высокая степень устойчивости к коррозии;
• малый вес;
• долговечность.

К недостаткам использования пластмассовых газовых труб относятся достаточно высокое значение коэффициента линейного расширения и ограничения по допустимому для использования температурному режиму. Газопроводные трубы из полиэтилена можно использовать при диапазоне температур от -60°С до +40°С.

Виниловые газопроводные трубы можно использовать в диапазоне от 0°С до +45°С.

При покупке трубы для газопровода важно внимательно осмотреть товар на отсутствие внешних повреждений, а также проверить соответствие толщины и диаметра трубы установленным стандартам.

В компании “Стиллар” Вы можете купить трубу стальную по приемлемой цене. На нашем сайте www.ssc.org.ua представлен широкий ассортимент водогазопроводных труб различного диаметра. Доставка осуществляется во все города Украины.



Язык Русский

полиэтиленовые, пластиковые, гофрированные, полипропиленовые, металлические

Основным видом отопления в частном секторе остается природный газ. Он доступен, дешев и высокоэффективен. Для поставки голубого топлива в жилище нужно правильно выбрать трубы для газа. Учитываются все нюансы: давление газа, удаленность от магистрали, способ укладки.

Содержание

1. Разновидности газопроводов
2. Линии низкого давления
3. Линии среднего давления
4. Линии высокого давления
5. Выбор труб для газопровода
6. Какие трубы лучше использовать для газа
7. Нормативы и ограничения при прокладке труб
8. В квартире
9. В частном доме
10. Варианты прокладки газовых труб
11. Подземный
12. Надземный
13. Внутренний
14. Охранная зона газопровода

Разновидности газопроводов

Магистральные трубы для газа

Газопровод – коммуникация, включающая трубы для передачи газа, насосы, станции очистки, распределительные пункты и многое другое. На своем участке потребитель сталкивается с самой простой конструкцией из трубопровода, запорной арматуры и счетных устройств. Несмотря на простоту, принцип работы контура такой же, как и у магистрали.

Газопроводы делят на 2 основные категории:

• магистральные – поставляют газ на очень большие расстояния;
• распределительные – перемещают голубое топливо от газораспределительной станции к конечному потребителю.

Последние разделяются на линии с разным давлением.

Линии низкого давления

Газ подается под давлением не более 0,005 МПа. Под таким напором метан поступает к плите, отопительному котлу, бойлеру. Хотя давление невелико, при утечках газа возникает угроза аварий и взрывов.

Столь небольшое давление легко выдерживают стальные, медные и полиэтиленовые трубы для газопроводов.

Линии среднего давления

Распределительные газовые трубы

Газ транспортируется под давлением от 0,005 до 0,3 МПа. Под таким напором разрешается подавать топливо производственным потребителям в пределах населенных пунктов. Линия обеспечивает газом пункты редуцирования, от которых газ перераспределяется к многоквартирным жилым зданиям, общественным и административным. Допускается прокладывать газопровод внутри производственных помещений.

Подводка к частному дому линии среднего давления запрещается.

Линии высокого давления

Сюда относят газопровод 1 и 2 категории. В первом случае давлении в трубе достигает 0,6-1,2 МПа и выше, во втором – 0,3-0,6 МПа. Линии 1 категории возводятся для поставки газа на турбинные установки, на заводы, где требуется газ под высоким давлением.

Газопровод 2 категории используется в черте города для подачи топлива на предприятия или к пунктам распределения.

Выбор труб для газопровода

Пластиковые трубы разрешается монтировать в защищенном от ультрафиолета помещении

Какие трубы и почему применяются для внутренних газопроводов, зависит от множества факторов:

• Назначение – потребителю газ подают с минимальным давлением. При монтаже газоснабжения можно брать металлопластиковые, стальные и медные трубы.
• Действие ультрафиолета – стальные и медные изделия можно устанавливать в любом месте внутри и снаружи дома. Пластиковые чувствительны к действию солнечных лучей, их располагают в затененных местах.
• Способ укладки – стальной или медный газопровод прокладывают над землей, под землей, в стенах, на открытых местах. Пластиковый допускается укладывать только под землей снаружи дома и только на открытых местах внутри помещения.
• Долговечность – дольше всего служат медные. Стальные газовые трубы подвержены коррозии и нуждаются в защите. Их срок эксплуатации короче.
• Сложность – пластиковые трубы гибкие, соединяются пайкой. Таким образом сооружают контуры любой сложности. Стальные нужно сваривать и соединять через фитинги. Это затрудняет газоснабжение.

Прокладка газовых труб выполняется за счет владельца жилища, поэтому при выборе обязательно учитывают стоимость. Рассматривают цену трубопровода, счетчика, запорной арматуры, а также стоимость монтажа.

Какие трубы лучше использовать для газа

Медь отличается самым длительным сроком эксплуатации

Газопроводные бытовые трубы выполняются из стали и меди. Встречаются также бронзовые и латунные, но крайне редко.

Оба материала обладают главным для газопровода качеством: совершенно не пропускают газ. Оценивают варианты по следующим характеристикам:

• Медь не корродирует. Срок службы газопровода 50–100 лет. Сталь подвержена коррозии и при самом тщательном уходе не прослужит более 20 лет.
• Медь пластична. Трубки небольшого диаметра можно гнуть. Стальные нужно сваривать.
• Стоимость медного трубопровода заметно выше. У стальной газовой трубы цена самая низкая.

Медные трубы намного красивее. Они не нуждаются в периодической покраске и нередко выступают частью интерьера кухни.

Нормативы и ограничения при прокладке труб

СНиП 42–01-2002 регламентирует сооружение газопроводных конструкций, обслуживающих конечного потребителя. Правила обязательны к выполнению, так как обеспечивают пожарную безопасность и выполнение санитарных норм.

В квартире

Гибкие газовые шланги должны быть менее 3 метров

Газовая труба прокладывается по заранее разработанной схеме. Ее задача – подавать топливо к газовому оборудованию: плите, бойлеру, котлу. Обычно всю технику размещают на кухне. Правила установки в жилищах очень строги:

• категорически запрещается монтаж в жилых помещениях или вентиляционных каналах;
• не допускается пересечение оконных или дверных проемов;
• прокладывать газопровод можно только в помещениях высотой не менее 2,2 м, хорошо проветриваемых или оборудованных вентиляцией;
• дистанция от трубы до пола – не менее 2 м;
• если используются конструкции с гибкими рукавами, их длина должна быть менее 3 м;
• поверхности рядом с газовыми приборами изолируют либо отделывают панелями, нечувствительными к температуре;
• монтаж газопровода в стене или за декоративной отделкой запрещается, к нему должен быть свободный доступ.

При проектировании газоснабжения предусматривается газовый счетчик.

В частном доме

Чем выше давление в газопроводе, тем дальше он монтируется от дома

Внутри постройки руководствуются описанными выше правилами. При прокладке внешнего газопровода выполняют следующие рекомендации:

• Чем выше давление в подающем газопроводе, тем дальше он укладывается от дома. Дистанция между контуром низкого давления и фундаментом дома составляет не менее 2 м. Если рядом с постройкой пролегает линия среднего давления, расстояние увеличивается до 4 м.
• От газопровода до дверного или оконного проема должно быть не менее 50 см.
• От трубы до крыши не меньше 20 см.
• Пластиковый газопровод укладывают под землей. Стальной допускает как надземный, так и подземный монтаж.

Чем меньше поворотов и изгибов включает газовый контур, тем он надежнее.

Варианты прокладки газовых труб

При надземном монтаже проще делать ремонт, но больше вероятность внешних повреждений

Есть несколько способы укладки газопровода. Выбор производится с учетом особенностей участка, материала трубопровода, давления газа.

Подземный

Считается самым безопасным, так как исключает механическое воздействие и влияние солнечного света. Этот способ идеален для пластикового трубопровода. Для стальных не лучший, поскольку последние нуждаются в периодическом осмотре и обслуживании.

Способ затратный. Трубы укладывают на глубину ниже уровня промерзании земли – не менее 0,8 м. В холодных регионах глубина траншеи увеличивается до 1,2 м.

Надземный

Менее безопасный метод. Трубопровод устанавливают на металлические стояки разной высоты. К такому способу прибегают при высокой рельефности и сложности участка, при большом количестве строений, где сложно выполнить все требования СНиП. Применять можно только стальные трубы для газа.

Внутренний

Внутри здания газопровод монтируют открытым способом. Разрешается спрятать коммуникации в заранее проделанных штробах в стене, однако перекрывать их можно только легкосъемными панелями. Свободный доступ к трубам – обязательное условие.

Охранная зона газопровода

При прокладке коммуникаций соблюдают еще одно условие – организуют охранную зону. Ее величина зависит от давления метана в трубопроводе и его диаметра:

• Для газоснабжения частного дома используют трубы сечением не более 80 мм. Охранная зона составляет 2 м с каждой стороны, если трубы укладывали надземным или наземным методом.
• Для контуров из полиэтиленовых изделий охранная зона составляет 3 м от оси трубопровода.
• Если коммуникации прокладывают через лесополосу или участок с кустарниками, размеры увеличиваются до 3 м.
• Если газопровод смонтирован над землей, расстояние от дерева до него должно равняться высоте дерева.

В охранной зоне нельзя разводить огонь, рыхлить почву на глубину более 30 см, складировать химические соединения (кислоты, щелочи) и любые бытовые отходы. Также в пределах зоны не допускается возводить какие-либо постройки.

Можно ли использовать оцинкованные трубы для газа? (Не лучший выбор!)

Вы планируете установить новую газовую линию? Это значительные инвестиции, и вы должны убедиться, что соблюдаете местные правила, включая правильную трубу для природного газа.

При установке газопровода у вас будет выбор: оцинкованная труба или черная труба. У каждой трубы есть свои плюсы и минусы, но многие домовладельцы и профессионалы расходятся во мнениях относительно того, какая из двух трубок лучше. Можно ли использовать оцинкованные трубы для газа? Безопасна ли черная труба?

Если вы хотите принять твердое решение о том, какую трубу использовать, вы обратились по адресу. В этой статье вы узнаете все, что вам нужно знать о пригодности оцинкованной трубы для газа. Вы также узнаете о других близких альтернативах, таких как черная труба, обычно используемая при установке природного газа.

Итак, вперед!

Важность правильного выбора трубопровода для природного газа

Природный газ является одним из наиболее экономичных способов обогрева дома зимой, работы кондиционера и котла. Но природный газ может быть опасен, если вы пренебрегаете своей установкой и не выполняете регулярное техническое обслуживание по мере необходимости.

Утечка является серьезной проблемой, когда речь идет о трубопроводе природного газа. Небольшая утечка в трубе не только ухудшит качество воздуха, но и приведет к катастрофическому пожару.

Важно понимать, как работает ваша газовая линия, и использовать правильные материалы для трубопроводов, чтобы предотвратить дорогостоящие проблемы, такие как коррозия, ведущая к утечкам, выход из строя оборудования, шум и загрязнение воздуха, а также высокие счета за электроэнергию.

Для газопровода подходят разные материалы, но два наиболее распространенных – черная труба и оцинкованная труба. Если вы впервые устанавливаете газовую линию, местный магазин расходных материалов обычно рекомендует один из этих двух.

В конечном счете, это не вопрос выбора одного из двух — это хорошая идея, взвесить преимущества и недостатки, чтобы принять разумное решение.

Следует ли использовать оцинкованные трубы для газа?

Прежде чем говорить о том, можно ли использовать оцинкованную трубу для газа, давайте сначала выясним, что мы понимаем под оцинкованной трубой.

Оцинкованная труба представляет собой тип стальной трубы, покрытой цинком. Сталь сама по себе подвержена коррозии при воздействии воды и кислорода. Для замедления коррозии и увеличения срока службы стальных труб производители наносят цинковое покрытие. Цинковое покрытие не вечно; со временем он стирается, но это может быть после многих лет использования.

Возможно, вы слышали, что нельзя использовать оцинкованные трубы для транспортировки природного газа. Некоторые даже говорят, что использовать эти трубы для газа незаконно, но так ли это? Что ж, ответ и да, и нет.

Оцинкованные стальные трубы пользуются плохой репутацией, поскольку в прошлом производители использовали цинк низкого качества и некачественные методы цинкования. Это привело к тому, что цинковое покрытие откололось, а металлический мусор заблокировал газовые горелки, регуляторы и другие приборы, работающие от газовой линии. Конечно, засоры вызывают неэффективность газовой линии, и в конечном итоге вся установка перестает работать.

Современные оцинкованные трубы изготавливаются с заботой о качестве и не имеют таких проблем с выкрашиванием, как старые трубы. Таким образом, вы можете использовать оцинкованные трубы для газа, не беспокоясь о том, что цинковая стружка забьет вашу систему трубопроводов и приборы.

Тем не менее, правила трубопроводов, такие как Международный жилищный кодекс (IRC) и Единый сантехнический кодекс (UPC), запрещают использование оцинкованного газа при подземной транспортировке природного газа. Оцинкованная труба со временем отслаивается и подвергается коррозии, когда сталь вступает в контакт с кислородом и влагой. Коррозия ослабляет трубы, что может привести к катастрофической утечке газа.

Далее давайте сравним пригодность черной трубы и газовой трубы для использования в газовых установках.

Черная труба и оцинкованная труба для газа

Прежде чем сравнивать черную трубу с оцинкованной трубой для газа, давайте выясним, что такое черная труба. Черная труба, также известная как ковкое железо или черная железная труба, получила свое название из-за своего цвета (здесь нет ничего удивительного). Черный цвет является результатом оксида железа, который образуется, когда сталь подвергается воздействию кислорода.

Черная труба и оцинкованная труба изготовлены из одного и того же основного материала, т. е. из стали. Разница в том, что оцинкованные трубы покрыты цинком для предотвращения коррозии, а трубы из черного железа не покрыты.

Как и оцинкованные трубы, вы не должны использовать черные трубы в подземных газовых установках. Для таких установок местные строительные нормы и правила в большинстве областей требуют использования стальной трубы, покрытой на заводе специальным влагостойким пластиковым материалом.

Итак, какая труба для газа лучше?

Черная труба лучше всего подходит для газовых установок. Поскольку этот трубопровод не имеет дополнительного покрытия, вам не нужно беспокоиться о том, что металлическая стружка засорит ваши газовые линии и приборы.

Тем не менее, современные трубы из оцинкованной стали также являются хорошим выбором для природного газа. Эта труба не имеет проблем с отслаиванием и, следовательно, имеет гораздо более высокое качество, чем старая оцинкованная сталь. Тем не менее, вы должны свериться с вашими местными кодами.

Помимо проблемы отслаивания, некоторые домовладельцы и профессионалы могут уклоняться от оцинкованных труб из-за их стоимости. Эта труба имеет тенденцию быть более дорогой из-за дополнительного процесса гальванизации.

При этом некоторые магазины товаров для дома продают черную трубу по более высокой цене. Они используют тот факт, что черная труба является наиболее предпочтительной для трубы природного газа.

Почему черные трубы обычно используются в газовых установках

Существует ошибочное мнение, что оцинкованные трубы нельзя использовать для газа. Другие даже говорят, что использование этой трубы для природного газа незаконно. Но, правда, это уже не так и применяется только к старой оцинкованной трубе. Новая оцинкованная труба рассчитана на длительный срок службы, но, что наиболее важно, она больше не имеет тех же проблем с отслаиванием и засорением, которые были в прошлом.

Тем не менее, большинство домовладельцев и специалистов по трубопроводам предпочитают черные трубы для природного газа. Черная железная труба имеет некоторые естественные преимущества, которые делают ее лучшей трубой для газовой установки. Давайте рассмотрим некоторые из этих преимуществ:

1. Бесшовная

Большая разница между черной и оцинкованной трубой заключается в том, что черная труба идет без шва. Бесшовный характер делает трубы из черного железа герметичными, обеспечивая безопасность при транспортировке природного газа. Черная железная труба также термостойкая.

2. Дешевле

Труба из черного железа, как правило, дешевле оцинкованной трубы того же диаметра. Дополнительный процесс гальванизации увеличивает стоимость производства, делая оцинкованные трубы немного дороже, чем трубы из черного железа. Если у вас ограниченный бюджет, черная труба для газа может быть лучшим выбором.

3. Местные правила

Единый санитарный кодекс и Международный жилищный кодекс не запрещают использование оцинкованных труб для газа. Но некоторые местные правила запрещают использование оцинкованных труб. Из-за таких запретов многие домовладельцы и профессионалы предпочитают использовать трубы из черного железа в газовых установках.

4. Использование оцинкованных труб в системах водоснабжения

Большинство домов уже используют трубы из оцинкованной стали в своих системах водоснабжения. Таким образом, использование оцинкованной трубы для газа может привести к некоторой путанице в отношении того, что есть что. Никто не хочет перепутать свою линию природного газа с водопроводной линией или наоборот. Если вы решите использовать оцинкованную трубу для газа, лучше всего сделать ее желтой краской, чтобы отличить ее от водопровода.

Безопасно ли использовать черную и оцинкованную трубы в одной и той же установке?

Еще одна проблема, с которой сталкиваются домовладельцы, заключается в том, можно ли соединить черные и оцинкованные трубы в одной и той же газовой установке. Ответ: это зависит.

Местные правила обычно запрещают соединение труб из черного железа и оцинкованной стали, поскольку при взаимодействии двух металлов происходит химическая реакция. Реакция может вызвать коррозию и увеличить риск утечки газа.

Использование черного железа и оцинкованной трубы, как правило, безопасно, если соединение находится над землей, т.е. внутри вашего дома. Химическая реакция между двумя трубами очень медленная и незначительная.

Но для подземных установок дело обстоит иначе. Лучше избегать соединения оцинкованных и черных труб под землей, потому что присутствие влаги и кислорода может привести к быстрой коррозии труб, потенциально вызывая утечку газа.

Резюме: Можно ли использовать оцинкованные трубы для газа?

Оцинкованные трубы имеют плохую репутацию, поскольку цинковое покрытие отслаивается и забивает газопроводы. Но это старые новости. Современная труба более высокого качества и не имеет таких проблем с выкрашиванием. Таким образом, если это не запрещено вашими местными нормами, вы можете использовать оцинкованные трубы для газа. Просто не забудьте пометить газовые линии желтой краской, чтобы отличить оцинкованный водопровод от оцинкованного газового трубопровода.

Тем не менее, трубы из черного железа являются наиболее предпочтительными трубами для природного газа. Труба менее дорогая, уже используется в большинстве домов и бесшовная, что делает ее менее подверженной утечке газа. Если вы планируете продать свой дом в будущем, лучше всего использовать черную трубу для газа и избегать соединения оцинкованной трубы с черной трубой, поскольку коррозионная реакция между двумя трубами может привести к утечкам в трубопроводе.

Лучшая труба для газопровода?

• Главная >
• org/breadcrumb»> Как >
• Сантехника >
• Лучшая труба для газопровода?

Сантехника

Опубликовано: 01 ноября 2009 г.

вопросы и ответы

По Майк Кейси

Войдите под номером или Зарегистрируйтесь под номером , чтобы загрузить PDF-версию этой статьи. (251,88 КБ)

В. В моем районе для газопровода разрешены только черные железные трубы. Есть ли проблема с оцинкованной трубой?

A. Майк Кейси, лицензированный сантехник из Коннектикута и Калифорнии и соавтор Code Check Plumbing, отвечает: Хотя труба из черного железа немного дешевле, оцинкованная труба обеспечивает лучшую коррозионную стойкость. По моему опыту, оба типа трубопроводов работают нормально, и IRC и Национальный кодекс топливного газа разрешают использовать оба типа — наряду с гофрированными трубами из нержавеющей стали (CSST) и медными трубами (с некоторыми ограничениями) — для трубопроводов распределения природного газа.

Но вы правы: некоторые муниципалитеты, особенно на северо-востоке, по-прежнему разрешают использовать только черный чугун для трубопроводов природного газа. Вероятно, это связано с тем, что когда-то качество природного газа варьировалось в большей степени, чем сейчас, и местные загрязнители, такие как сероводород, могли вызвать проблемы с некоторыми типами трубопроводов.
