Для чего и как утеплять вентиляционные трубы?

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Содержание

1. Главный вопрос: зачем?
2. Где надо утеплять?
3. Чем утеплять?
4. Вывод
5. Один из способов утепления вентиляционной трубы

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

• Труба из оцинкованного металла будет постепенно терять защитный слой.
• Для труб из алюминия и ПВХ конденсат не страшен.

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

1. Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
2. На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

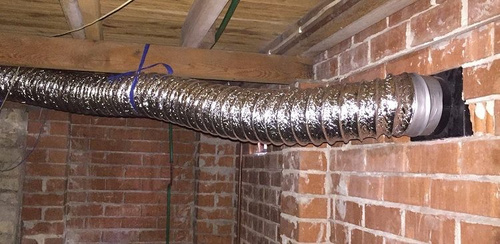

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

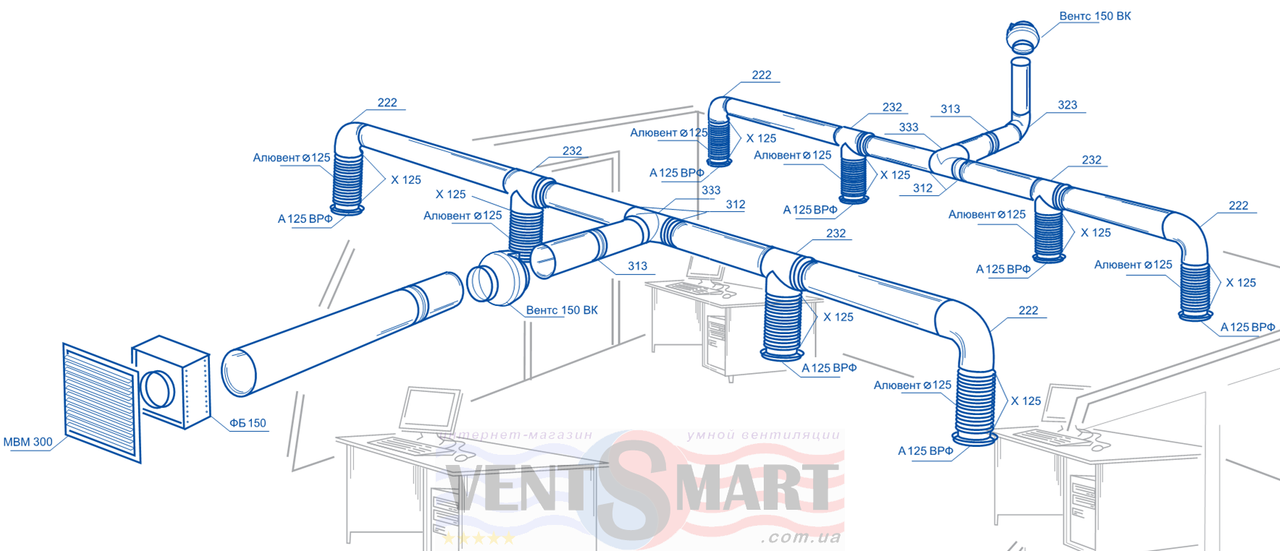

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов. Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах). Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

В каждом случае при выборе варианта утепления вентиляции необходим предварительный экономический расчет. Вычисляется общая протяженность вентканала и затраты на его утепление. Также сверяются полученные данные со стоимостью ремонта вентиляции. Сравнивая цифры, выносят решение о целесообразности утепления.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Чем утеплять?

Когда есть необходимость утепления, найдена «точка росы», проведены все необходимые расчеты, остается решить ключевой вопрос: каким материалом выполнить утепление? К современным теплоизолирующим материалам потребители предъявляют одни и те же требования:

• Высокие теплоизолирующие свойства;
• Пожаробезопасность;
• Доступная стоимость.

Приведем сравнительный анализ самых популярных на сегодня теплоизолирующих материалов с обзором их достоинств и недостатков:

• Минеральная вата. Самый дешевый утеплить, абсолютно пожаробезопасный. К числу недостатков относятся: трудоемкость монтажа, слеживаемость, необходимость соблюдения мер безопасности при прямом контакте с материалом, потеря теплоизолирующих свойств при отсыревании.

• Пенопласт или пенополистирол. Очень простое в использовании решение. «Скорлупки» из пенопласта выпускаются различных диаметров и габаритов и полностью готовы к укладке. Фиксация двух полусфер осуществляется за счет соединения «шип-паз». Дешевизна и долговечность – еще два немаловажных достоинства. Важные недостатки ограничивают применение этого материала: горючесть и токсичность продуктов горения, а также негибкость и хрупкость.

• Пенополиуретан и пенополипропилен. Принцип изготовления изоляции такой же, как и у предыдущего. Две скорлупки из пластика также скрепляются с помощью соединения «шип-паз». Однако свойства этого утеплителя иные. Прежде всего, он обладает намного более высокой механической прочностью. Стоимость материала выше, чем у пенопласта. Также для монтажа помимо пазового соединения применяется бандаж из проволоки, что удорожает монтаж.



• Вспененный полиэтилен. Выпускается в формате разрезных труб разного диаметра. При монтаже трубка просто надевается сверху на вентканал. Это и весь монтаж. Ключевые достоинства: дешевизна и влагостойкость, механическая прочность. Выпускается с формате пенофола – вспененный полиэтилен с внешним покрытием из алюминиевой фольги. За счет покрытия увеличивается теплоизолирующая способность, а также система приобретает пылеотталкивающие свойства. Крепеж очень прост – поверхность, примыкающая к вентканалу – самоклеющаяся.

Вывод

Необходимость утепления вентиляционных каналов должна быть экономически обоснована, так как при большой протяженности систем вентиляции и больших диаметрах вентканалов расходы на утепление потребуются нешуточные. Выбор теплоизолирующего материала также осуществляется с оглядкой на его характеристики и стоимость. Предлагаем Вашему вниманию видео-материал, где изложены актуальные вопросы утепления вытяжек.

Один из способов утепления вентиляционной трубы

как обустроить вывод на кровлю, требования, какой вес и сечение фановой вытяжной трубы, инструкции по монтажу своими руками

Содержание статьи:

1. От чего зависит тяга
2. Устройство вентиляционных каналов
3. Температурная зависимость вентиляции
4. Сопротивление вентиляционного канала и вывод трубы на крышу
5. Обеспечение правильной работы системы вентиляции

Вентиляционные трубы на крыше должны обеспечивать беспрепятственный вывод воздуха из помещения при температуре внешней среды +12 градусов. При этом температура внутри дома должна быть 20 градусов для всех комнат кроме ванной (24 градуса).

Вытяжные трубы должны обязательно размещаться в таких комнатах как:

• ванная;
• туалет;
• кухня;
• кладовая.

То есть вентиляция обустраивается в тех комнатах, которые не имеют окон и, таким образом, не имеют иного доступа свежего воздуха. Для организации системы вентиляции необходимо провести расчеты того, какая должна быть высота трубы над крышей и сколько вытяжных отверстий необходимо в комнате.

Также важно набросать на бумаге предварительный план вентиляции на крыше частного дома.

От чего зависит тяга

При низкой температуре воздуха снаружи и высокой внутри, возникает определенная разница. Чем она больше, тем сильнее воздух из внутренних помещений поднимается, то есть увеличивается количество отводимого воздуха. Когда на улице становится тепло, разница уменьшается и эффективность вытяжной вентиляции падает.

Количество отводимого из комнаты воздуха зависит от силы тяги, то есть от скорости перемещения воздушных масс по вентиляционной системе. Тяга зависит от сечения трубы вентиляции, от протяженности каналов и разницы температур.

Устройство вентиляционных каналов

Выбор длины и сечения:

• Трубы для камина из нержавейки подбирают таким образом, чтобы каминная труба имела сечение канала не менее 16 кв.см.
• Сторона канала должна быть не менее 10 см. Зачастую подбирают трубы по стандарту 14*14 см, при этом длина такого канал может составлять 3 м.
• При большем сечении (14х27 см), длина канал должна быть меньше (2 м).

Все расчеты и нюансы вентиляционной системы необходимо выполнить заранее. Так как в процессе работ внести правки в «проект» практически невозможно. Практика показала, что длина вентиляционных каналов различных комнат, находящихся на одном уровне, должна быть практически равной. Если каналы будут иметь большую разницу в длине, то это может серьезно ухудшить эффективность работы вентиляции. Поэтому следует помнить, что длинная фановая труба на крыше будет иметь большую силу тяги и при падении притока воздуха, в более коротком канале значительно снизится сила вытяжки. Такая ситуация нередко может возникнуть в каналах домов с ограниченным поступлением воздуха снаружи (прочтите: «Дымоходы и вентканалы — правила эксплуатации»).

Если сделать длину каналов равной для различных комнат физически невозможно, то более длинные участки системы оснащаются вентиляционными решетками, которые позволяют снизить тягу.

Температурная зависимость вентиляции

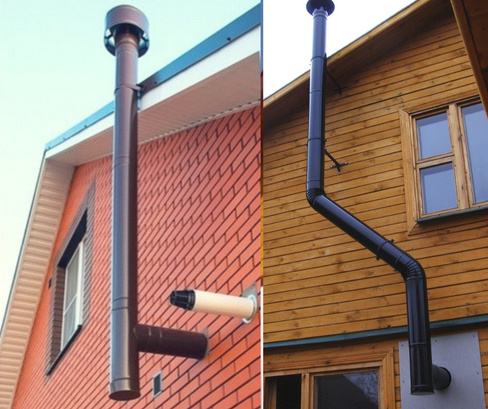

Значительное влияние на силу тяги в системе вентиляции играет разница температур на входе и выходе канала. С увеличением разницы температур возрастает тяга. Именно поэтому в зимнее время естественная вентиляция работает намного эффективнее, чем летом. Для того чтобы тяга оставалась на приемлемом уровне, нельзя допускать охлаждения вентиляционной шахты. Для удобства защиты трубы от холода, ее помещают во внутренние стены помещения. В случае пролегания во внешних стенах, ее в обязательном порядке оборачивают слоем теплоизоляции. Открытые участки труб, которые проходят по неотапливаемым помещениям, следует также утеплять.

Еще на этапе проектирования необходимо предусмотреть закладку теплоизоляции вокруг труб, проходящих под самой крышей. Если оставить этот момент без внимания, то может оказаться, что расстояния между кровлей и стенками канала недостаточно для необходимой толщины изолирующего материала. Вес трубы нержавейки позволяет обеспечить надлежащую защиту канала без создания больших нагрузок на несущие системы.

Вытяжная труба на крыше может иметь обогрев, если она размещается вдоль труб горячего водоснабжения или отопления. При таком монтаже каналы системы не будут холодными, обогрев крыши позитивно сказывается на качестве вентиляции воздуха. Единственным минусом при этом является то, что на таких участках тяга будет немного больше, чем на других отрезках вентиляционного канала, что может привести к нарушению правильной работы системы в целом. Поэтому об этом следует подумать на этапе проектирования.

Сопротивление вентиляционного канала и вывод трубы на крышу

Тяга воздуха очень зависит от внутренней поверхности вентиляционных каналов. А если быть точнее — от трения, создаваемого стенками материала. Меньшая шероховатость при этом означает большую тягу.

Для снижения сопротивления можно поступить следующим образом:

• Все соединения из кирпичей, блоков и других элементов, которые составляют шахту вентиляционного канала, необходимо тщательно подгонять друг к другу, чтобы вышла как можно более ровная плоскость.
• Швы необходимо делать без углублений или выступов.
• По всей своей длине сечение канала вентиляции не должно изменяться. Если же чисто технически невозможно придерживаться данного условия, то угол отклонения стенок шахты не должен превышать 30 градусов.
• Не допускаются любые горизонтальные площадки в вентиляционной шахте.

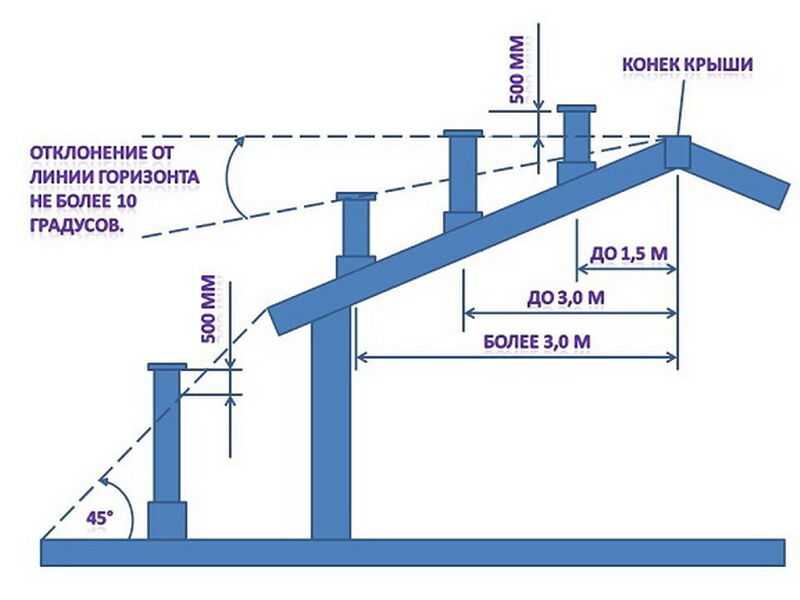

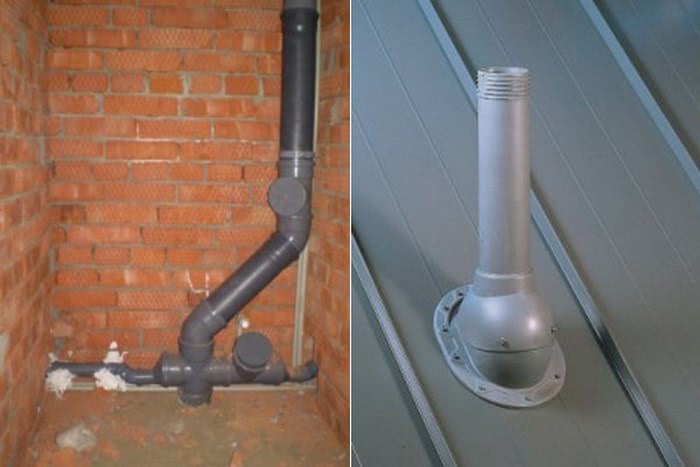

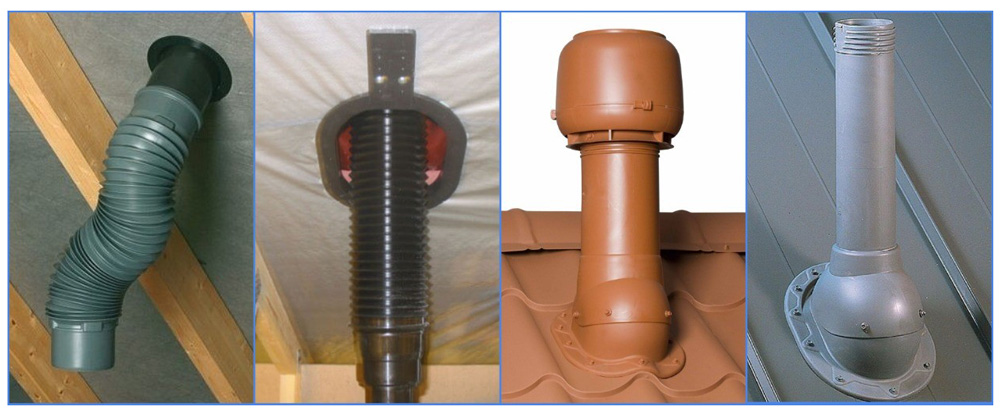

Вывод фановой трубы на крышу должен выполняться таким образом, чтобы не возникало никаких затруднений для вытяжки воздуха. Поэтому важно просчитать все характеристики вытяжной трубы. В зависимости от результатов, проектируются вентиляционные каналы, их сечение и протяженность и т. д.

Если расположение трубы на крыше дома низкое, то тяга может быть недостаточной или еще хуже, может возникнуть обратная тяга, то есть вытяжка будет работать на втягивание воздуха. Это чревато задымлением помещения. Для того чтобы решить эту проблему, можно использовать различные насадки на конец вентиляционной трубы.

Они значительно улучшают силу тяги и позволяют системе вентиляции нормально работать при сильном или низком ветре.

Обеспечение правильной работы системы вентиляции

Качество работы системы естественной вентиляции напрямую зависит от подхода к устройству вытяжек. Изготавливать вентиляционные трубы необходимо в строгом соответствии со строительными нормами. Эффективность системы обеспечивается за счет притока в помещение необходимого количества свежего воздуха. При слабом поступлении воздуха, попадающего в дом снаружи, тяга в вентиляционных каналах будет малой.

В некоторых случаях возникает эффект обратной тяги. Наиболее эффективным методом решения проблемы слабого притока воздуха в дом может быть установка приточных вентиляторов в стенах и окнах. Это особенно важно, если дом построен с использованием современных материалов, не допускающих «дышащий» эффект. Именно поэтому часто после установки пластиковых окон тяга воздуха может значительно упасть. Небольшой эффект приносит и проветривание помещения. Но он является кратковременным, так как заканчивается сразу же после закрытия окон или дверей.

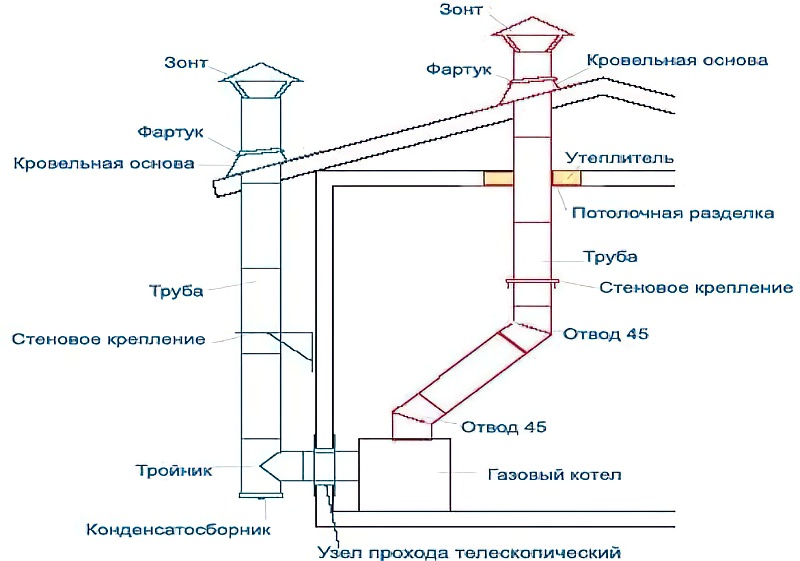

Правильная вентиляция особенно актуальна для тех домов, в которых для отопления применяется газовое оборудование. Сама система вентиляции необходима не только для отвода воздуха, загрязненного продуктами сгорания, но также для притока свежего воздуха извне. Благодаря правильной вентиляции обеспечивается обеспечение газового котла необходимым количество кислорода, необходимого для сгорания топлива. Читайте также: «Правильная вентиляция для газового котла в частном доме – нормы и правила».

Для систем отопления на твердом топливе высота трубы над крышей имеет особое значение (прочитайте также: «Высота дымовой трубы над крышей»). Так, при малых ее значениях дым будет возвращаться в комнату, снижая при этом силу тяги и увеличивая вероятность возгорания. При слишком большой высоте интенсивность вывода горячего воздуха будет слишком высокой, что негативно скажется на количестве потребляемого топлива для сохранения тепла в доме.

Занимаясь организацией системы вентиляции, необходимо взять во внимание множество факторов, начиная от высоты выхода шахты над уровнем крыши, заканчивая шероховатостью внутренних стенок воздушных каналов. Без надлежащего притока воздуха газ будет сгорать не до конца, таким образом, отопительная система будет работать неэффективно.

Кроме того, в помещении начнет скапливаться угарный газ, что крайне опасно для здоровья человека. При этом увеличение диаметра трубы вентиляции не сможет решить возникшую проблема. По этой причине не рекомендуется устанавливать в доме газовые котлы с камерой открытого типа, так как для такого оборудования требуется гораздо большее количество кислорода, что в конце концов приводит к охлаждению помещения. Поэтому более выгодным решением является установка водяного котла с камерой сгорания закрытого типа. Эффективность отопления и вентиляции при этом возрастает в разы.

Надеемся, мы дали вам общее понятие о системах вентиляции и вывода продуктов горения систем отопления. В следующих наших статьях мы расскажем о том, как пройти крышу трубой и как выполнить проходной элемент.

вещей, которые вы должны знать о сантехнических вентиляционных отверстиях

Домовладельцу может быть полезно иметь общее представление о водопроводной системе вашего дома. Знание того, как работает ваша сантехника, может сэкономить вам много денег, энергии и времени, предоставляя вам возможность устранять неполадки, диагностировать и, возможно, даже устранять любые конкретные проблемы, которые могут возникнуть.

Это также может вас заинтересовать: 9 случаев, когда вам следует вызвать профессионального сантехника

Возможно, вы этого не понимаете, но для того, чтобы сточные воды вытекали из вашего дома, вам нужны вентиляционные трубы, которые помогают регулировать воздух давление в водопроводной системе. Без них у вас были бы проблемы даже со смывом унитаза.

Если вы занимаетесь реконструкцией ванной комнаты, требующей установки новых светильников в новых местах, вам нужно убедиться, что они подключены к системе вентиляции. Также может быть полезно иметь практические знания о сантехнических вентиляционных системах на случай, если ваша вентиляция выйдет из строя.

Хотите узнать больше? Вот что каждый домовладелец должен знать о своих сантехнических вентиляционных отверстиях.

1. Что такое сантехнические вентиляционные отверстия

Сантехническое вентиляционное отверстие, также называемое вентиляционной трубой, представляет собой вертикальную трубу, присоединенную к дренажной линии, которая проходит через крышу. Сантехническая вентиляционная труба или сантехнический вентиляционный клапан удаляет газ и запахи из вашей водопроводной системы и позволяет свежему воздуху поступать в трубы, помогая воде вытекать из дренажных труб.

2. Что делают вентиляционные отверстия

Вентиляционные вентиляционные отверстия выполняют две основные функции. Одним из них является выпуск неприятно пахнущих сточных вод и канализационных газов из вашей водопроводной системы вместо того, чтобы попадать в ваш дом. Сантехнические вентиляционные трубы обычно располагаются на крышах, вдали от окон, чтобы пары полностью выходили из дома.

Другая функция вентиляционного отверстия — подача свежего воздуха в водопроводную систему. Это помогает прокачивать воду через все сантехники в вашем доме, такие как туалеты и сливы раковины. Подумайте о том, как вам нужно впустить немного воздуха в бутылку, когда вы наливаете газировку, чтобы напиток протекал плавно.

3. Различные типы вентиляционных отверстий

Существует несколько различных типов вентиляционных труб, которые вам могут понадобиться в зависимости от размера и объема вашей водопроводной системы и других вопросов, связанных со строительством. Часто дома полагаются на несколько из этих вариантов, работающих совместно друг с другом.

• Настоящая вентиляция: Это наиболее распространенный вариант вентиляции. Проще говоря, настоящая вентиляция — это вертикальная труба, прикрепленная к дренажной линии, которая выходит через крышу. Они часто служат основным вентиляционным отверстием, к которому могут подключаться другие светильники.
• Ревентиляционная труба или вспомогательная вентиляционная труба: Прикрепляется к дренажной линии рядом с определенными сантехническими приборами, рециркуляционная труба проходит вверх и вверх, чтобы соединиться с основным вентиляционным отверстием.
• Общая вентиляция: Два сантехнических прибора, установленных на противоположных сторонах стены, обычно привязываются к вентиляционной трубе с помощью так называемого санитарного креста.
• Влажный вентиляционный клапан: Этот вариант вентиляционного отверстия работает одновременно как дренажная труба и вентиляционное отверстие. Дренажные системы с мокрой вентиляцией сливают воду из одного приспособления и выпускают воздух из другого. Несмотря на то, что они используются уже более 100 лет, мокрые вентиляционные системы только недавно были добавлены в сантехнический кодекс во многих областях. Если вы планируете установить его при реконструкции ванной комнаты, убедитесь, что вы проверили местные правила до начала строительства.
• Вентиляционная петля: Для отдельно стоящих приборов, таких как кухонные островные раковины, идеальны вентиляционные петли. Эти вентиляционные трубы проходят под полом, выходят из P-ловушки и образуют петлю внутри раковины шкафа.
• Вентиляционный клапан: AAV — это односторонний механический клапан, обычно устанавливаемый на месте сантехнического оборудования. AAV позволяют осуществлять вентиляцию без необходимости привязки к более крупной вентиляционной системе. Они идеально подходят для вентиляционных приборов, где вы не можете легко подключиться к существующей вентиляционной системе.

Другие статьи по теме:

• Руководство по стоимости ремонта сантехники
• 9 распространенных мифов о сантехнике — разоблачены
• Вот как долго прослужат все системы в вашем доме
• Как работает водопроводная система вашего дома
• Прорыв трубы? Вот что делать дальше

4.

Распространенные проблемы с сантехническими вентиляционными отверстиями

Хотя в вентиляционных трубах обычно не течет вода, они по-прежнему подвержены многим типичным сантехническим проблемам. Например, засоры являются одной из наиболее распространенных проблем, связанных с канализационными вентиляционными трубами. Если ваша вентиляционная труба засорится, это повлияет на все ваши сантехнические приборы, подключенные к вентиляционной трубе.

Раковина с медленным сливом, который пузырится и булькает, или сильный запах сточных вод вокруг вашего унитаза — оба признака того, что вентиляционная труба унитаза забита. Поскольку большинство вентиляционных труб выходят через крышу, старые листья, ветки или даже птичье гнездо могут засорить трубу.

Засоры в вашей вентиляционной системе вызывают накопление отрицательного давления, а это означает, что вода не сможет хорошо вытекать из вашего дома. Это похоже на то, как если бы вы зажали отверстие соломинки пальцем, чтобы удержать воду внутри. Когда вы убираете палец, вода может вытекать из соломинки.

Если вы подозреваете, что у вас засорилась вентиляция, обязательно вызовите специалиста для осмотра ситуации. Оставленное без внимания засорение вентиляционного отверстия может привести к другим дорогостоящим ремонтам, таким как утечки и накопление отложений.

Под давлением

Вентиляционные отверстия (Полное руководство)

Сегодняшняя статья посвящена вентиляционным отверстиям…

Давайте начнем с проверки ваших знаний…

Сможете ли вы правильно ответить на один вопрос викторины по сантехнике?

Каково « первичное » назначение вентиляционного отверстия?

A. Улучшение дренажного потока
B. Защита уплотнений ловушек
C. Транспортировка канализационных газов наружу
D. Удаление канализационных газов

Вот подсказка… ответ не «А».

По данным ASPE (Американского общества инженеров-сантехников), лучший сток является просто « вторичным эффектом» вентиляционных отверстий.

Мало кто понимает истинное назначение вентиляционного отверстия .

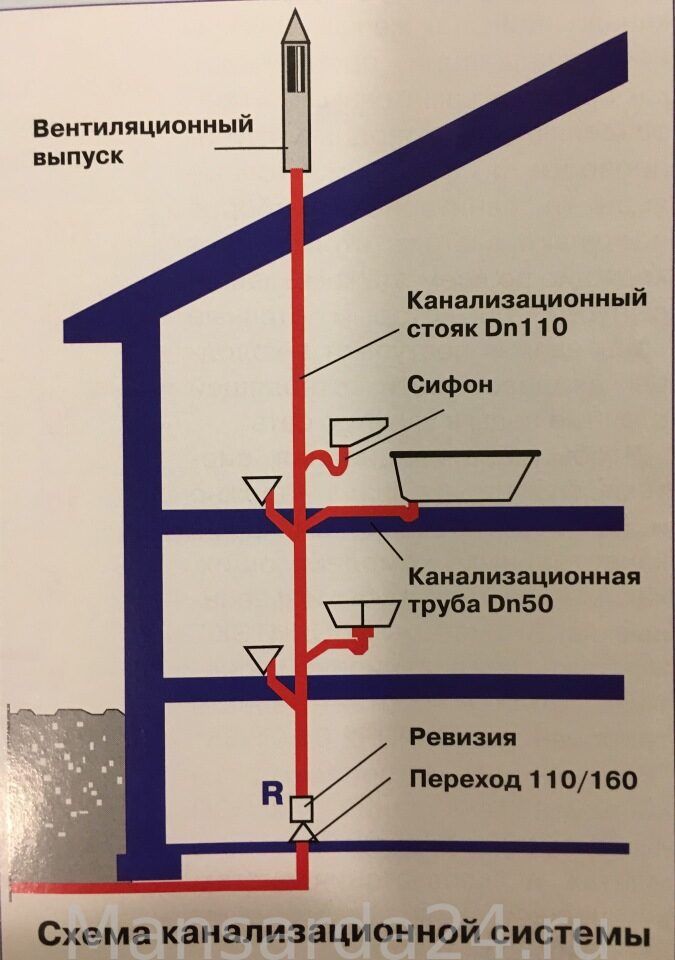

Чтобы помочь ответить на этот важный вопрос, посмотрите на схему вентиляционных отверстий ниже:

Обратите внимание, что в ванной на первом этаже нет вентиляционных отверстий.

Когда отходы стекают в стог, они уносят с собой воздух.

Движущийся воздух также притягивает близлежащих жидкостей…

Это называется эффектом пограничного слоя.

Когда отходы (синяя стрелка внизу) проходят мимо невентилируемого стока ванны, возникают колебания давления (красная стрелка).

В этом примере создается отрицательное давление.

Подобные изменения давления могут повредить уплотнения-ловушки.

Что такое ловушка?

Гидрозатвор представляет собой стоячую воду внутри P-Trap…

Этот важнейший гидрозатвор блокирует попадание нежелательных канализационных газов в ваш дом.

Когда колебания давления в дренажной системе становятся достаточно сильными, уплотнение сливается прямо в канализацию .

Последствие?

П-ловушка становится бесполезным куском пустого пластика, и канализационный газ попадает в дом.

Однако правильно установленный сантехнический вентиль все меняет.

Как? Вентиляционный клапан подает воздух в дренажную систему.

Введение воздуха прорывает сифон…

И драгоценная печать остается в ловушке.

Светильники, расположенные выше по течению, теперь могут протекать через слив ванны…

Почему? Потому что ловушка ванны защищена (благодаря вентиляционному отверстию).

Вот как ловушки и вентиляционные отверстия работают вместе, чтобы обеспечить безопасность вашего дома.

Запомни это…

Основное назначение сантехнического вентиляционного отверстия — защита запорных устройств.

Как сантехнические вентиляционные отверстия защищают уплотнения сифона?

Уравновешивая давление воздуха внутри дренажной системы.

2 клапана защиты от атмосферных воздействий:

1. Сифонирование (отрицательное давление)
2. Противодавление (положительное давление)

Сифонирование (или отрицательное давление) происходит, когда атмосферное давление на нагнетательной стороне ловушки опустите впускную сторону. В результате сифон уходит в канализацию (как в примере с ванной выше).

Противодавление (или избыточное давление) возникает, когда давление на стороне нагнетания ловушки больше, чем на входе. Уплотнитель-ловушка прижимается к приспособлению.

Обе силы враждебны затвору-ловушке…

Вот почему крайне важно, чтобы каждый сантехнический прибор имел надлежащую вентиляцию…

В противном случае вы видели последствия (на приведенной выше схеме сантехнических вентиляционных отверстий) отсутствия установки сантехнического вентиляционного отверстия.

Стоит также упомянуть о дополнительных преимуществах вентиляционных отверстий…

Или, как говорит ASPE, «вторичные эффекты» вентиляции.

Вторичные преимущества сантехнического вентиляционного отверстия включают:

• Улучшенный сток
• Меньший шум при сливе
• Канализационный газ выводится наружу
• Вентиляция общественной канализации
• Первичная камера септика вентилируется

4 , основная причина установки сантехнических вентиляционных отверстий состоит в том, чтобы защитить герметичные ловушки…

Глава 9 Кодекса и Комментариев МПК хорошо описывает вентиляцию,

«Если бы в дренажной системе не было ловушек, вентиляция не требовалась бы. Система будет функционировать должным образом, потому что она будет открыта для атмосферы в местах соединения арматуры, что позволит обеспечить поток воздуха».

Между прочим…

Если вы хотите увидеть примеры правильно вентилируемых светильников, ознакомьтесь с нашей коллекцией планов сантехники…

Эти планы дают вам представление о том, как объединяются дренажные и вентиляционные системы.

Узнайте подробности на этой странице.

Двигаемся дальше…

Теперь, когда вы понимаете назначение вентиляционных отверстий, давайте обсудим, как они устанавливаются…

В соответствии с правилами сантехники, каждый P-Trap должен вентилироваться с помощью утвержденного «метода вентиляции».

901.2.1 IPC говорит об этом так: « Ловушки и ловушки должны вентилироваться в соответствии с одним из методов вентиляции , описанных в этой главе ».

Различные методы вентиляции:

• Conventional Venting (Individual Venting)
• Common Venting
• Wet Venting
• Circuit Venting
• Combination Waste and Vent
• Island Fixture Venting (aka Island Sink Vent)
• Waste Stack Venting
• Single-Stack Venting

Важное примечание : В США нет единого сантехнического кодекса. Двумя основными кодами являются IPC (Международный сантехнический кодекс) и UPC (Единый сантехнический кодекс). Эти коды имеют много общего. Однако между этими двумя кодами также существуют большие различия. Метод вентиляции, разрешенный в одной юрисдикции, может (или не может ) быть разрешено в другой юрисдикции. Например, AAV (клапаны подачи воздуха) разрешены в юрисдикциях IPC. Однако UPC не позволяет устанавливать AAV, если только местный кодекс (орган, имеющий юрисдикцию) не одобряет.

При этом самый простой и наиболее часто используемый метод вентиляции называется:

Обычная вентиляция.

Этот метод вентиляции одобрен для всех стандартов сантехники (при условии правильной установки).

Обычная вентиляция — это когда каждый прибор имеет собственную вентиляцию.

Это вентиляционное отверстие называется…

Индивидуальное вентиляционное отверстие

Индивидуальное вентиляционное отверстие представляет собой единую трубу, которая отводит воздух в ловушку сантехнического прибора.

Вентиляционное отверстие ванны в приведенном выше примере является отдельным вентиляционным отверстием, и это отличный пример ванной комнаты с обычным водопроводом.

Эта вентиляционная труба может выходить наружу на открытый воздух ( через крышу ) сама по себе.

Индивидуальная вентиляция через крышу

Некоторые коды, такие как IPC, позволяют подключать отдельную вентиляцию к…

AAV ( Вентиляционный клапан ).

AAV — это односторонний клапан, который позволяет воздуху поступать в дренажную систему при наличии отрицательного давления. Как только давление возвращается к норме, AAV закрывается под действием силы тяжести и перекрывает вентиляционное отверстие.

Правильно установленный AAV — это простой способ проветривания сантехнического прибора, однако некоторые коды этого не позволяют. Перед установкой AAV проконсультируйтесь с местным строительным отделом.

Во многих случаях отдельные вентиляционные отверстия соединяются с другими отдельными вентиляционными отверстиями…

Это создает…

Вентиляционное ответвление

Вентиляционное ответвление представляет собой вентиляционную трубу, которая соединяет одно или несколько отдельных вентиляционных отверстий либо с вентиляционной трубой, либо с вентиляционной трубой.

Вентиляционная труба или вентиляционная труба, в конечном счете, выходит наружу и выходит на открытый воздух через крышу.

Высота над крышей, на которой заканчивается вентиляционное отверстие, определяется местными сантехническими нормами.

Общая вентиляция

Общая вентиляция — это индивидуальная вентиляция, которая соединяется на пересечении двух рукавов ловушки.

Общая вентиляция (подключение на одном уровне)

Это удобный способ вентилирования двух сантехнических приборов с помощью одной вентиляционной трубы.

Обычно светильники устанавливаются «бок о бок» или «спина к спине».

Например, двухместный умывальник или умывальник, соединенный спиной к спине.

Common Vent

Wet Vent

A Wet Vent представляет собой трубу, которая одновременно служит дренажной и вентиляционной…

Это самое основное определение.

Обычный влажный вентиль, где туалет «влажно вентилирует» туалет.

Влажная вентиляция — отличный способ сделать ванную комнату водопроводной с помощью одного вентиля.

Это также популярный выбор среди профессионалов, потому что он быстр, эффективен и требует меньшего количества фитингов, чем обычная ванная комната.

Оба основных сантехнических кодекса допускают влажную вентиляцию. Тем не менее, каждый код имеет особые требования к размерам, поскольку труба действует как дренаж и вентиляционное отверстие.

Посмотреть примеры ванных комнат с вентиляционными отверстиями (вместе с правильными размерами)…

Посмотрите Ванные № 13, 14, 15, 16 и 17 в нашей электронной книге со схемами сантехники для ванных комнат.

Подробная информация на этой странице >>

Два основных типа влажных вентиляционных отверстий:

1. Горизонтальные влажные вентиляционные отверстия
2. Вертикальные влажные вентиляционные отверстия

Приведенные выше схемы включают оба типа.

Имейте в виду, что влажная вентиляция закреплена за светильниками, относящимися к одной группе ванных комнат в UPC.

Или в IPC один должным образом установленный влажный вентиляционный клапан может вентилировать две группы ванных комнат. Это предполагает, что обе ванные комнаты находятся на одном этаже.

Вентиляция контура:

Как IPC, так и UPC допускают вентилирование контура (глава 9). Это эффективный метод вентилирования батареи сантехнических приборов с помощью одного вентиля. Вентиляционное отверстие соединяется между двумя верхними приборами. Вентиляционный контур может обслуживать от 2 до 8 приборов.

Сантехнические нормы также требуют установки предохранительного клапана в следующих случаях:

1.) Четыре или более туалетов подсоединяются к горизонтальному отводу с вентиляцией контура; и
2.) Отводной дренаж с вентиляцией контура соединяется с дренажной трубой, принимающей стоки от приборов на верхнем этаже (см. приведенную выше схему сантехнических вентиляций и сверьтесь с местными нормами).

Интересно, что вентиляция контуров существует с 1920-х годов. Д-р Рой Хантер даже включил вентиляцию контура в Отчет по сантехнике строительных материалов и конструкций BMS66, опубликованный в 1940 году. , стоки в полу, туалеты или питьевые фонтанчики с помощью общей канализационной и вентиляционной трубы.

Размер этой трубы увеличен, чтобы обеспечить свободное движение воздуха (над сливной линией). Из-за увеличенного размера трубы система CWV теряет свои характеристики самоочищения (самоочистки). Чтобы предотвратить засорение дренажа, правила сантехники ограничивают, какие приборы могут использовать эту систему… разрешены только приборы, производящие «отходы». Туалеты, писсуары и медицинские раковины запрещены.

У IPC и UPC совершенно разные требования к комбинированным системам отходов и вентиляции. См. раздел 915 для тех, кто в МПК. Или в UPC, раздел проверки 910 вместе с Приложением B для подробных примечаний.

Версия IPC 2018 года не разрешает мойки с измельчителями пищевых отходов, однако версия IPC 2021 разрешает измельчители пищевых отходов. Это недавнее изменение дает установщикам (в соответствующих юрисдикциях) простой способ проветрить островные раковины.

Вентиляционное отверстие для островной раковины

У этого вентиляционного отверстия много названий: петлевое вентиляционное отверстие, островное вентиляционное отверстие, островное вентиляционное отверстие для раковины, носовое вентиляционное отверстие и петлевое вентиляционное отверстие в Чикаго. МПК называет этот метод вентилирования Островная вентиляция .

Если невозможно установить отдельный вентиль, потому что раковина не расположена рядом со стеной, возможным решением является островной вентиль для раковины. Этот вентиляционный клапан отличается от обычного индивидуального вентиляционного отверстия тем, что он смещен горизонтально ниже края уровня залива раковины.

Оба кода допускают островные вентиляционные отверстия, но имейте в виду, что этот метод вентиляции ограничен определенными приборами, расположенными « в островке ».

В IPC к таким приспособлениям относятся раковины, туалеты и кухонные раковины в жилых помещениях. В раковине также допускается наличие мусоропровода и/или посудомоечной машины (см.16.1).

UPC ограничивает островную вентиляцию сифонами для островных раковин и «подобного оборудования». См. раздел 909 для получения дополнительной информации.

Вентиляция дымохода

Вентиляция дымохода представляет собой особый метод вентилирования, подпадающий под действие раздела 913 МПК.

Обратите внимание, : UPC не разрешает вентиляцию дымовой трубы.

Общая идея вентиляции сточных труб заключается в том, что приспособления (кроме унитазов и писсуаров) используют негабаритные сточные трубы в качестве вентиляционных отверстий.

Эта система ограничена только « отходами ». Туалеты и писсуары не должны сливаться в стог отходов.

Кроме того, для увеличения стека используется специальная таблица в коде.
