Трубы для вытяжки: разновидности и типы конструкций

Содержание:

Разновидности вытяжных труб
Как сделать выбор вытяжной трубы
Особенности установки различных видов воздуховодов

Трубы для вытяжки являются неотъемлемой частью общей вентиляции помещения, способствуя удалению отработанного воздуха, без чего циркуляция воздушных потоков перестанет осуществляться. В зависимости от назначения помещения, где оборудуется вытяжная вентиляционная система, выбираются различные воздуховоды.

Разновидности вытяжных труб

Не всегда установка вытяжки возможна в непосредственной близости от вентиляционного отверстия. Если проект частного дома создаётся в индивидуальном порядке, то в многоквартирных домах расположение центральной магистрали и её ответвлений определяет местоположение соответствующих отверстий для вентиляции.

В этом случае помогут трубы для вытяжки, которые являются сообщающим звеном между вытяжным устройством и вентиляционным окном.

Различают две разновидности воздуховодов:

Пластиковые – представляют собой изящные короба различных сечений: круглые и квадратные. Такие воздуховоды легко вписываются в интерьер помещения, но помимо этого обладают и функциональными преимуществами, например, у них намного лучшая пропускная способность. Подобное свойство является следствием гладких стенок, которыми обладает пластиковая труба для вытяжки. В результате образования завихрений воздуховоды такого типа приводят к значительно меньшему шумовому эффекту, что крайне важно в домашних условиях. Особенно, если речь идёт о небольших помещениях, например, в случае установки вытяжки на кухне однокомнатной квартиры, где малейший шум становится слышен во всём жилье.
Гофрированная труба для вытяжки – применяется в случаях, когда произвести разводку воздуховодов нет возможности из-за сложной конфигурации помещения. Имеется ввиду, что в труднодоступных местах и на участках, где смонтировать вентиляционный канал с несколькими коленами не представляется возможным, наилучшим решением станет именно гофра труба для вытяжки. Материал, из которого выполняются такие воздуховоды, используется или алюминий, или пластик. Стальные гофрированные трубы выдерживают большие температуры в сравнении с прочими типами, но по стоимости порой использование такого канала не оправдывает себя.

В целом использование гофрированных вентиляционных каналов является решением более экономным.

к содержанию ↑

Как сделать выбор вытяжной трубы

Приняв во внимание особенности помещения и даже такой фактор, как дизайн интерьера, необходимо подобрать наиболее подходящие вентиляционные трубы для вытяжки. Для кухни подойдут как пластиковые прямоугольные, так и гофрированные воздуховоды.

Важно учесть высоту комнаты, так как прямоугольное сечение канала несколько экономит пространство, а круглое сечение, даже, если это гофра, потребует больше места для установки.

Если в помещении на стене плотным рядом нависают шкафчики, то очень просто спрятать поверх них трубу, ведущую от вытяжки к вентиляционному отверстию.

Гибкая труба для вытяжки должна быть растянута перед тем, как приступить к измерению размеров. Если сделать это в сжатом состоянии, то во время эксплуатации складки будут создавать препятствия для свободного прохождения воздушных потоков, что приведёт к повышенному уровню шума. Например, труба для вытяжки на крышу может устанавливаться в нерастянутом состоянии, так как участки вытяжной вентиляции, которые скрыты в стенах или находятся на чердаке, не представляют собой угрозы в плане образования шумового эффекта.

Вытяжная труба для вытяжки из гофры привлекательна ещё и тем, что при монтаже не требует особых усилий, так как легко деформируется. Это исключает необходимость использования разного рода переходников для соединения с вытяжкой и вентиляционным отверстием, так как круглое сечение без труда преобразуется в квадратное посредством приложения небольшого усилия. Трубы под вытяжку из гофры в местах креплений подразумевают использование только лишь хомутов, что в свою очередь скажется на семейном бюджете в лучшую сторону.

Учитывая все сказанное выше, перед покупкой придется сделать выбор, важнее ли получить упрощенную, но шумную конструкцию или приобрести компактный воздуховод с высокой пропускной способностью, которым является квадратная пластиковая труба для вытяжки.

Существует еще одна разновидность вентиляционных каналов – оцинкованные стальные изделия, но они не рассматривались из-за того, что являют собой громоздкие, шумные и непривлекательные воздуховоды. Благодаря этим свойствам в домашних условиях, в частности, на кухне используются крайне редко, если только речь не идет о котельном помещении и оборудовании вытяжной вентиляции от котла.

к содержанию ↑

Особенности установки различных видов воздуховодов

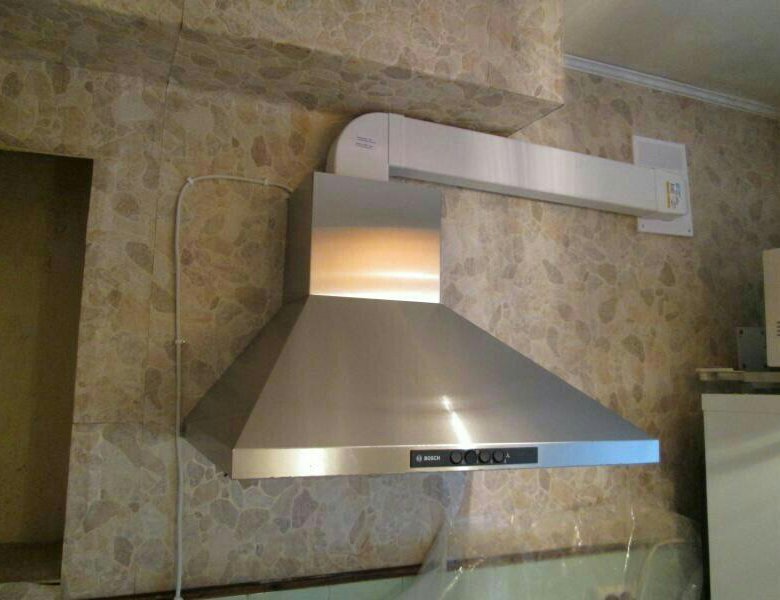

Труба вентиляционная пластиковая для вытяжки обычно монтируется с помощью переходников, так как лишь в редком случае плита на кухне располагается непосредственно под вентиляционным отверстием, а чаще всего приходится делать разводку достаточной длины, чтобы подвести вентиляционный канал к вытяжному отверстию. Поэтому в тех случая, когда устанавливается квадратная труба для вытяжки, придется заниматься монтажом колен, количество которых может превышать единицу. При этом можно быть уверенным в том, что места соединений будут герметично закреплены благодаря широкому ряду значений размеров переходников, что позволит выбрать именно те, которые подойдут к определенному каналу.

Трубы для кухонных вытяжек следует приобретать, когда были определены необходимые для конкретного помещения сечения. Важно помнить, что выбирать воздуховод сечением меньшим, нежели вентиляционный выход, не рекомендуется, так как это увеличит нагрузку на мотор, а общая производительность вытяжной вентиляционной системы сразу упадет.

Если применять соответствующее значение сечения, трубы пвх для вытяжки станут отличным решением благодаря гладким стенкам материала.

Запрещается устанавливать трубы так, чтобы угол колен превышал 90 градусов, так как подобное положение элементов вытяжной системы приведет к неправильному оттоку воздуха. Однако вместе с тем слишком большое количество колен являет собой серьезные препятствия на пути к удалению отработанной воздушной среды, так как каждый изгиб вытяжки снижает эффективность оттока воздуха на 10%. Желательно также рассмотреть возможность установки обратных клапанов. Это исключит вероятность проникновения отработанного воздуха в помещение.

Желая сохранить дизайн интерьера, можно оборудовать вытяжную систему, элементы которой никак не повлияют на привлекательность помещения, если при этом будет использоваться декоративная труба для вытяжки. Обычно это вариант пластикового воздуховода. Но кроме внешнего вида вытяжной системы и ее влияния на интерьер, важно проследить за тем, чтобы наряду с установленной принудительной вентиляцией осталась возможность для естественной циркуляции воздушных потоков. Осуществляется это посредством специальной решетки, в которой присутствуют отверстия и также имеется патрубок для крепления трубы. Таким образом, можно реализовать возможности двух систем вентиляции.

выбираем размер и диаметр, преимущества

Содержание:

Виды вентиляционных каналов
Из каких материалов изготавливаются гофрированные трубы
Как выбрать размеры гофры для вытяжки
Как соединить гофру с вытяжкой
Установка гофры на вытяжку на кухне самостоятельно
Производители труб для вентиляции

Устройство вытяжной вентиляции в жилом доме весьма важно для обеспечения комфортного проживания в нем. Комфорт, прежде всего, обеспечивает состав воздуха, влажность и запыленность.

Важен также газовый состав атмосферы с нормальным содержанием кислорода для горения топлива в тепловых агрегатах.

Поэтому устройство приточной и вытяжной вентиляции является обязательным при строительстве жилища. Одним из важнейших элементов таких систем является коммуникационные устройства в виде гофрированной трубы для вытяжки.

Виды вентиляционных каналов

Устройство вентиляционной системы в доме – непростая задача. И основной ошибкой является неравенство мощности по удалению загрязненного воздуха и свежего, поступающего из внешней среды.

Известны случаи, когда простая замена традиционных оконных рам на герметичные пластиковые приводила к плохому горению печей и затрудненному дыханию проживающих. А все дело в том, что нарушен баланс притока и оттока воздуха.

Чтобы правильно устроить вытяжную систему, используются различные каналы:

гофрированные пластиковые трубы;

пластиковые короба квадратного или прямоугольного сечения;

металлические короба из оцинкованной стали;

гофрированные металлические трубы из алюминия.

На чем же остановить свой выбор? Все зависит от места установки вентиляции. Например, для устройства воздуховода от кухонной вытяжки непригодны изделия из пластика. В условиях удаления горячих газов срок их эксплуатации крайне низок. Короба из оцинковки дороги и их сложно устанавливать своими силами, для этого нужны профессиональные навыки жестянщика.

Да и внешний вид такого воздуховода оставляет желать лучшего. В настоящее время популярны воздуховоды из алюминиевой гофры для вытяжки, размеры по диаметру которой выпускаются в широком диапазоне, позволяющем монтировать каналы любой степени сложности. Материал выдерживает температуры до 300 градусов, что позволяет использовать их не только в вентиляции, но и в качестве дымоходов в газовых колонках и котлах.

Какими бывают диаметры гофры для вытяжки? В таких системах используются трубы размерами:

100;
120;
125;
150 миллиметров.

Наиболее популярным является размер гофры для вытяжки на 120 мм, ему практически не уступает по популярности диаметр 125 миллиметров. Зачастую потребить просто не делает различий между этими параметрами, тем более что их можно монтировать на одни и те же доборные элементы. Этому способствует пластичность материала при использовании специальных соединительных элементов – хомутов.

Форма выпуска гофротруб – отдельные патрубки, которые в состоянии поставки имеют длину 65-100 сантиметров, а при монтаже она способна удлиняться до трех метров без изменения размера по диаметру.

Из каких материалов изготавливаются гофрированные трубы

Основными материалами для таких изделий являются пластмассы (ПВХ), алюминий и нержавеющая сталь. О применении первых двух видов мы уже упомянули, а вот воздуховоды из нержавейки применяются в основном для отвода дымовых газов от тепловых агрегатов.

Смотреть видео

Гофрированный воздуховод

Смотрите это видео на YouTube

Это связано ее способностью выдерживать высокие температуры – до 600 градусов. Естественно, это качество не помешает и для вытяжных систем, но цена такого воздуховода будет неприемлемо высокой.

Процесс изготовления гофрированных алюминиевых труб организовывается с применением высокоточного оборудования и современных технологий. Материалом для производства таких изделий является алюминиевая (нержавеющая) лента толщиной от 0,12 миллиметров. С бобины она наматывается на специальную оправку виток к витку и сваривается лазером. В результате получается тонкостенная спиральношовная труба.

Транспортировать такое изделие крайне неудобно, в том числе по причине ее непрочной конструкции. Поэтому трубу пропускают еще через одну установку, на которой накатывается гофра круговым ножом. После этого получаются короткие патрубки, которые легко транспортировать. Как мы уже упоминали, гофрированная труба для вытяжки на 100 мм нарезается в длине от 65 сантиметров, другие размеры раскраиваются таким же образом.

В процессе монтажа такому патрубку можно придать длину до 3 метров, при этом работу нужно выполнять с особой осторожностью – стенки легко деформируются с образованием вмятин. Труба, растянутая на максимально возможную длину, практически не способна при необходимости складываться в обратном направлении.

В то же время, остаточная гофра негативно сказывается на проходимости загрязненного воздуха. При длительной эксплуатации воздуховода из таких труб на внутренних стенках образуется налет, который из-за неровностей стенок очень трудно удаляется.

Проще будет заменить их новыми, благо стоимость позволяет сделать это без существенных затрат.

Как выбрать размеры гофры для вытяжки

При проектировании вытяжки в доме, прежде всего, подбирают мощность вентилятора, чтобы обеспечить замену воздуха во всех помещениях жилого дома. В паспорте на это устройство указывается рекомендуемый размер сечения воздуховода.

Основным принципом устройства вентиляционного канала является равенство секундных объемов проходящего по нему воздуха. Поэтому в одноканальных системах не допускается сужение воздуховода. Это приводит к перегрузу электродвигателя вентилятора и увеличению расхода электроэнергии.

Вариантов выбора труб по материалу немного, это может быть пластиковая гофра для вытяжки на 120 мм, или такая же, но из алюминия. Первый вариант позволяет легче обслуживать воздуховод, удаляя осадок на стенках. Второй более технологичен в установке. Труба гофрированная на 150 миллиметров для вытяжки применяется обычно в разветвленных системах в качестве магистрального канала.

Как соединить гофру с вытяжкой

В жилых многоквартирных домах система вытяжной вентиляции предусмотрена проектом, и задача сводится к подключению внутреннего воздуховода в помещении к этому устройству. Как установить гофру на вытяжку на кухне?

Смотреть видео
[sociallocker]

Exhaust Hood installation. Подключение кухонной вытяжки

Смотрите это видео на YouTube

[/sociallocker]

В идеальном варианте, когда кухонный гарнитур укомплектован вытяжкой в одном из шкафов, задача сводится к следующим действиям:

Проверить наличие тяги в вытяжке. Для этого нужно поднести к решетке воздухозабора листок тонкой (газетной или туалетной) бумаги. Если он притягивается к ней, тяга нормальная и можно продолжать работу.
Перед тем, как крепить гофру к вытяжке, нужно на решетку системы вентиляции установить настенный патрубок с горловиной нужного размера. Для этого на ободке, прилегающем к стене, имеется 4-6 отверстий для винтов. Нужно произвести разметку и просверлить в стене нужное количество отверстий. В них установить пластиковые вставки (дюбеля) и прикрепить горловину.
Как одеть гофру на вытяжку? Один конец трубы нужно надеть на горловину и закрепить его, используя хомут. При этом нужно промять стенку изделия и надежно завернуть винт. Следует помнить, что в процессе работы труба вытяжки вибрирует, поэтому соединение должно быть достаточно прочным.

Аккуратно, не сжимая стенок трубы нужно растянуть трубу на нужную длину.
Выполнить изгибы в соответствии с траекторией прокладки трубы, завести ее в отверстие шкафа и закрепить второй конец трубы к горловине вентилятора с использованием такого же хомута. Гибкий материал можно уложить по любой траектории, обходя препятствия на пути трубопровода.

Растягивание трубы лучше производить в несколько приемов, не допуская ее провисания на отдельных участках. Если туба не растянута на максимальную длину, по ходу монтажа можно сжимать ее по длине, подгоняя по месту.

При наличии натяжного или навесного потолка, горизонтальный участок можно спрятать внутри этих устройств. Визуально воздуховод из такого материала выглядит достаточно презентабельно, если выполнен без значительных повреждений трубы в виде вмятин.

Смотреть видео

Термостойкий вариант соединения алюминевых гофр между собой.

Смотрите это видео на YouTube

Учитывая невысокую механическую прочность изделия, это не всегда удается. Поэтому многие пользователи вытяжных устройств закрывают вытяжку внутрь специально устроенных коробов. Особенно это актуально¸ если используется не встроенная вытяжка а прибор имеет вид навесного зонта.

Перед тем, как спрятать гофру от вытяжки на кухне, нужно выбрать способ исполнения. Это может быть короб, крепящийся непосредственно на стену. Задаваясь вопросом, чем скрыть гофру от вытяжки на кухне, можно предложить разные варианты коробов. В этой статье подробно описан способ как сделать короб своими руками.

Короб изготавливают из доступных листовых материалов, таких, как гипсокартон, фанера, ДСП, пластик и другие подобные изделия. При этом лицевая стенка делается открывающейся для обслуживания и ремонта в процессе эксплуатации.

Второй вариант как скрыть гофру от вытяжки на кухне состоит в том, что короб изготавливается отдельно и навешивается на стену.

Преимущества скрытого воздуховода состоят в том, что можно задекорировать гофру от вытяжки на кухне в тон кухонной мебели или стен.

Такой короб для гофры от вытяжки также нужно изготавливать с открывающейся передней панелью.

Замаскировать гофру от вытяжки на кухне можно и другими способами, применяя различные материалы. Любые устройства для этого создают определенные неудобства в эксплуатации и ремонте. Но нужно учитывать, что кухня – это функциональное помещение и настолько ли необходимо прятать этот воздуховод.

Установка гофры на вытяжку на кухне самостоятельно

Смотреть видео
[sociallocker]

Установка вытяжки, перевешиваем кухонные шкафы. Киев

Смотрите это видео на YouTube

[/sociallocker]

Как видно из приведенного выше способа установки вытяжной трубы, операция вполне доступна для выполнения своими руками. Для работы понадобится инструмент:

Маркер для разметки положения отверстий при установке настенной горловины.
Электродрель со сверлами, соответствующими материалу стены (кирпич, бетон или другие строительные камни) если работа ведется в деревянном доме, сверла и дрель вообще не нужны.
Шуруповерт для установке крепежа. Поскольку его немного, может быть достаточно отвертки соответствующего профиля.

Смотреть видео

Установка вытяжки.Как сделать.Своими руками.

Смотрите это видео на YouTube

Да и все содержание работ заключается в креплении горловины и установке двух хомутов. Это тот самый случай, когда все нужно делать своими руками.

Производители труб для вентиляции

Одним из основных поставщиков этой продукции на внутренний рынок является Челябинский завод «Электровент». В сортаменте этого предприятия алюминиевые гибкие трубы, термостойкие изделия из нержавеющей стали, а также продукция из пластиков.

Трубы «Электровента» популярны высоким качеством продукции и умеренными ценами. Вообще линейка продукции предприятия очень разнообразна и относится, как правилол, к вентиляционным системам.

На рынке присутствует также продукция ООО НПО «Легион», выпускающая металлические гофрированные трубы в широком ассортименте. Предприятие специализируется на выпуске продукции из стали.

Компания «СВ Профиль», в числе прочей продукции, производит вентиляционные трубы из ПВХ и успешно использует их для своей деятельности. Создана более 10-ти лет назад.

Предприятие «Рувинил» г.Москва работает на рынке вентиляционных систем с 1998 года. Производит гофротрубы из пластиков литьевым способом.
