Выбор трубопроводов для отопления
Весьма правдивый факт заключается в том, что домашний уют и комфорт будь-то в квартире или загородном коттедже во многом зависит от стабильного и бесперебойного функционирования отопительной системы.
Еще бы, ведь от тепла в жилище зависит хорошее самочувствие домочадцев!
Поэтому к обустройству системы отопления нужно подходить с особой тщательностью, учитывать при монтаже даже маленькие аспекты.
Немаловажным аспектом отопительной системы являются магистральные трубопроводы, к выбору которых необходимо подходить с особой тщательностью.
Современный рынок сантехнического оборудования на сегодняшний день представляет достаточно широкий ассортимент различных видов труб для отопления, которые прекрасно можно рассмотреть на следующих изображениях:

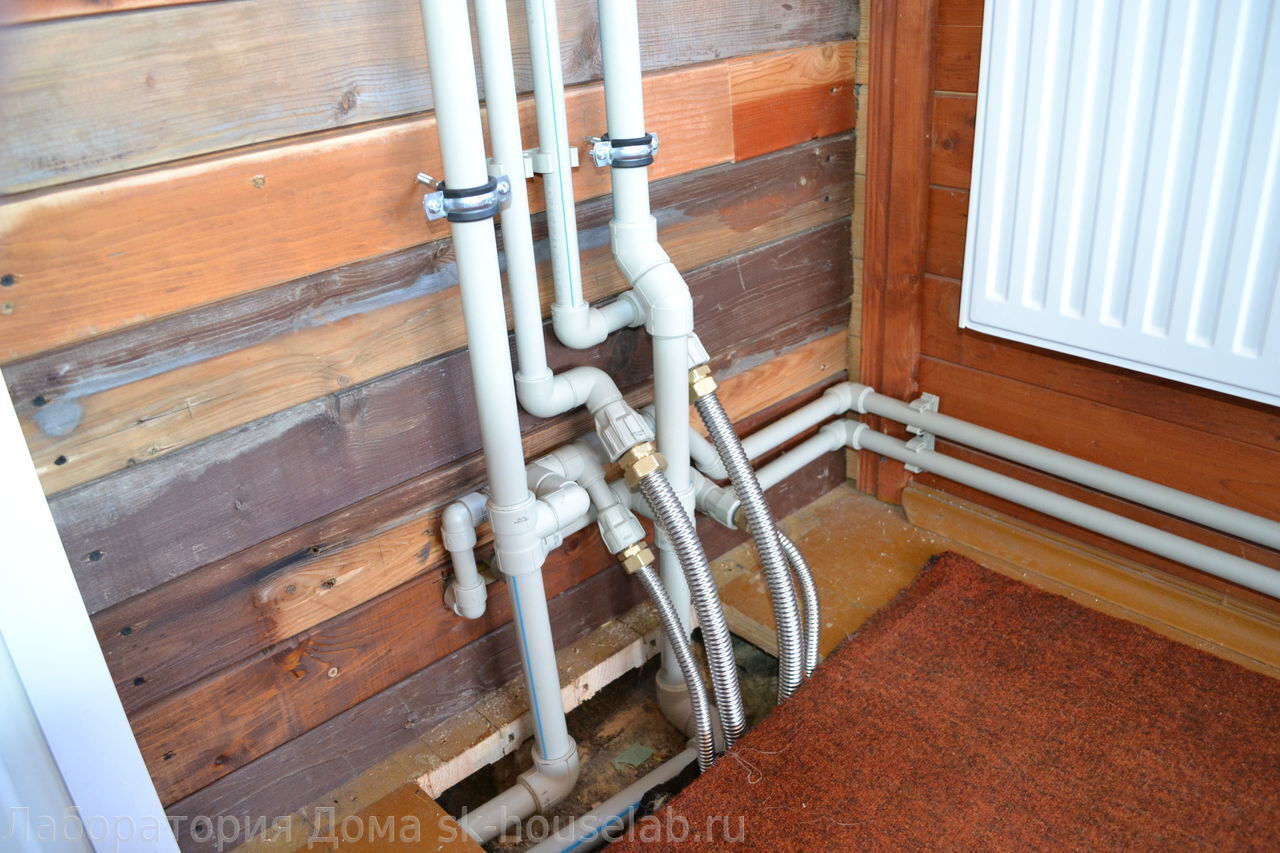

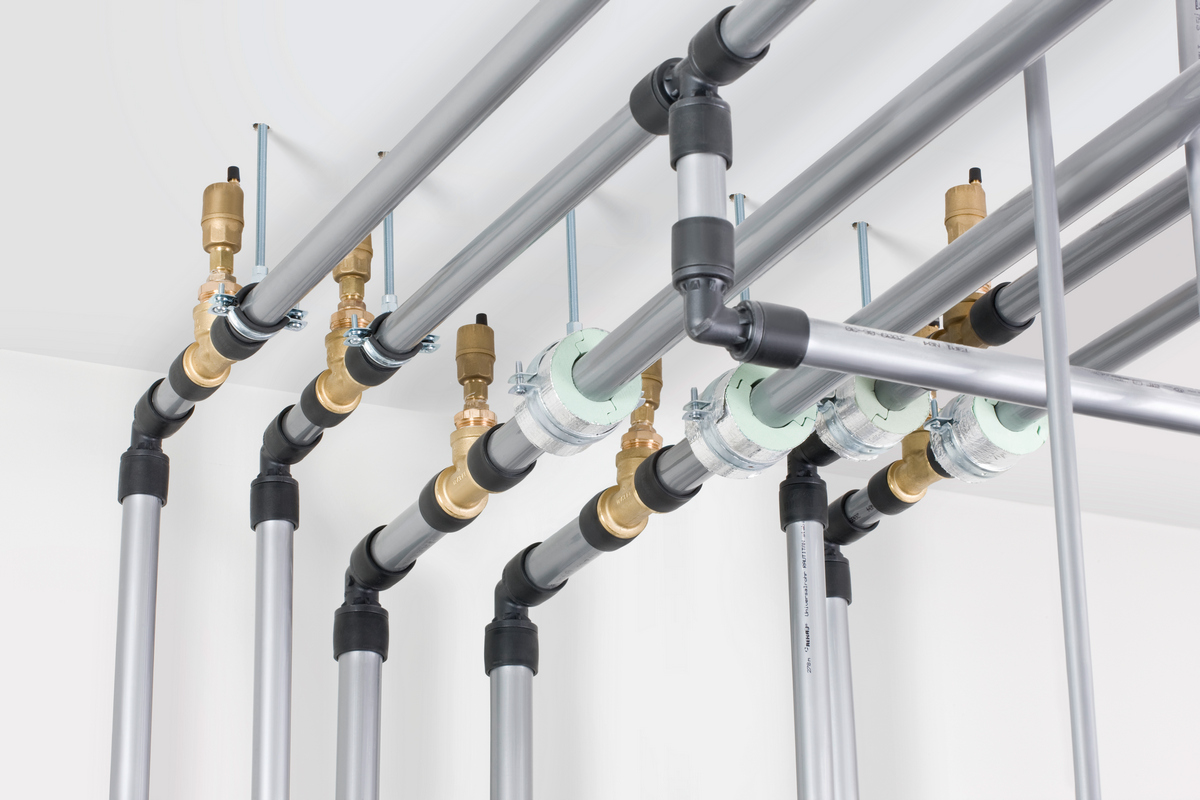

Рис. 1. Различные виды труб для отопления.
Поэтому перед человеком, который решил установить отопительную систему, порой возникает достаточно затруднительный вопрос, касающийся правильного выбора элементов трубопровода.
Чтобы облегчить эту нелегкую дилемму для обычного обывателя, мы в этой статье подробно расскажем о характеристиках различных видов отопительных труб, а также дадим советы и рекомендации относительно выбора оптимального трубопровода.
Прежде всего, перед тем, как выбирать трубопровод для отопления, прежде всего, стоит себе четко уяснить схему отопительной системы вашего жилища. Связано это с тем, что разных типов обогрева квартиры или дома, подходят отдельные виды трубной продукции.
Чтобы правильно определиться с выбором необходимых труб для индивидуальной системы отопления, стоит учитывать следующий ряд важных аспектов:
• естественная или принудительная циркуляция теплоносителя будет в устанавливаемом отоплении;
• наружный или скрытый способ прокладки труб будет присутствовать в вашем монтаже отопительной системы;
• среднее рабочее давление в отоплении;
• максимальная и средняя температура теплоносителя, проходящего через магистральный трубопровод;
• выбранный вид труб должен быть удобным в монтаже, при этом после установки трубопровода, должен обеспечить легкий и беспрепятственный доступ к техническому обслуживанию радиаторов отопления, а также, непосредственно к самой магистрали.
Придерживаясь вышеуказанных критериев, вы без особого труда выберете необходимый вид труб для индивидуальной отопительной системы!
Какие существует виды трубопроводов для отопления.
При выборе труб для отопительной системы немаловажным является тот факт, из какого материала они изготовлены, а также какими обладают характеристиками.
Проанализировав современный рынок отопительного оборудования, мы выделили следующие виды трубной продукции для отопления:
1. Стальные трубы до недавнего времени являлись основным элементом всех отопительных систем. Среди преимуществ использования трубопроводов этого вида можно отметить следующие важные моменты:
• являются оптимальным вариантом труб для отопления с естественной циркуляцией;
• высокая механическая прочность;
• выдерживают значительное давление в системе;
• сварные соединения труб практически до нуля нивелируют утечку теплоносителя;
• не требуют дополнительного крепления;
• в трубопроводах этого вида можно использовать теплоноситель, как газообразном, так и жидком состоянии.
Однако металлические трубы имеют также и ряд значительных недостатков, среди которых можно выделить следующие моменты:
• стальной трубопровод поддается сильно воздействию коррозии;
• циркуляция теплоносителя способствует образованию накипи на внутренних стенках, что со временем затрудняет его прохождение по системе;
• металлический трубопровод имеет значительную теплопроводность, что, в свою очередь, приводит к значительным потерям тепла;
• наружная часть труб нуждается в регулярной покраске;
• соединение узлов стального трубопровода осуществляется с помощью сварки, которая может привести к повреждению интерьера, а также значительно повышается уровень пожарной небезопасности при выполнении монтажных работ;
• металлические трубы имеют некрасивый дизайнерский вид.
Как видим, недостатки значительно превалируют над преимуществами, поэтому трубопровод стального вида желательно использовать там, где необходимо прохождение большого объема теплоносителя, а также для устойчивости элементов отопительной системы.
2. Трубы из нержавеющей стали обладают следующими позитивными характеристиками:
• имеют весьма длительный период эксплуатации;
• практически не подвергаются различным видам коррозии;
• на внутренних стенках не образуется накипь;
• широко применяются, как для подачи пара, так и достаточного горячей жидкости;
• можно использовать, как для наружной, так и внутренней прокладки магистрали;
• имеют хороший интерьерный вид.
Однако существуют и недостатки использования нержавеющего трубопровода, которые заключаются в следующих моментах:
• достаточно высокая стоимость материала делает этот вид труб менее используемым;
• соединение трубопровода указанного вида должен проводить только высококвалифицированный специалист;
• при сварке швов существует вероятность целостности магистрали, что в будущем может произвести к утечке теплоносителя.
Таким образом, использование трубопровода из нержавеющей стали является весьма эффективным, при этом учитывая факт, что вы обладаете достаточными финансовыми средствами на монтаж отопительной системы такого типа.
3. Медный трубопровод для отопления замечателен следующими свойствами:
• прекрасные антикоррозийные свойства;
• способность выдерживать давление вплоть до 40 атмосфер;
• через медные трубы может проходить теплоноситель температурой до 200 С;
• удобный монтаж трубопровода из этого материала;
• медный трубопровод имеет высокий уровень стойкости к разным разрывам, в частности, при размораживании отопительной системы.
Что же касается недостатков труб из меди для отопления, то они фактически заключаются в том моменте, что данная продукция имеет высокую стоимость, а также не рекомендуется их соединение с алюминиевыми элементами.
Рассмотреть внешний вид трубопроводов медного изготовления можно на следующем изображении:

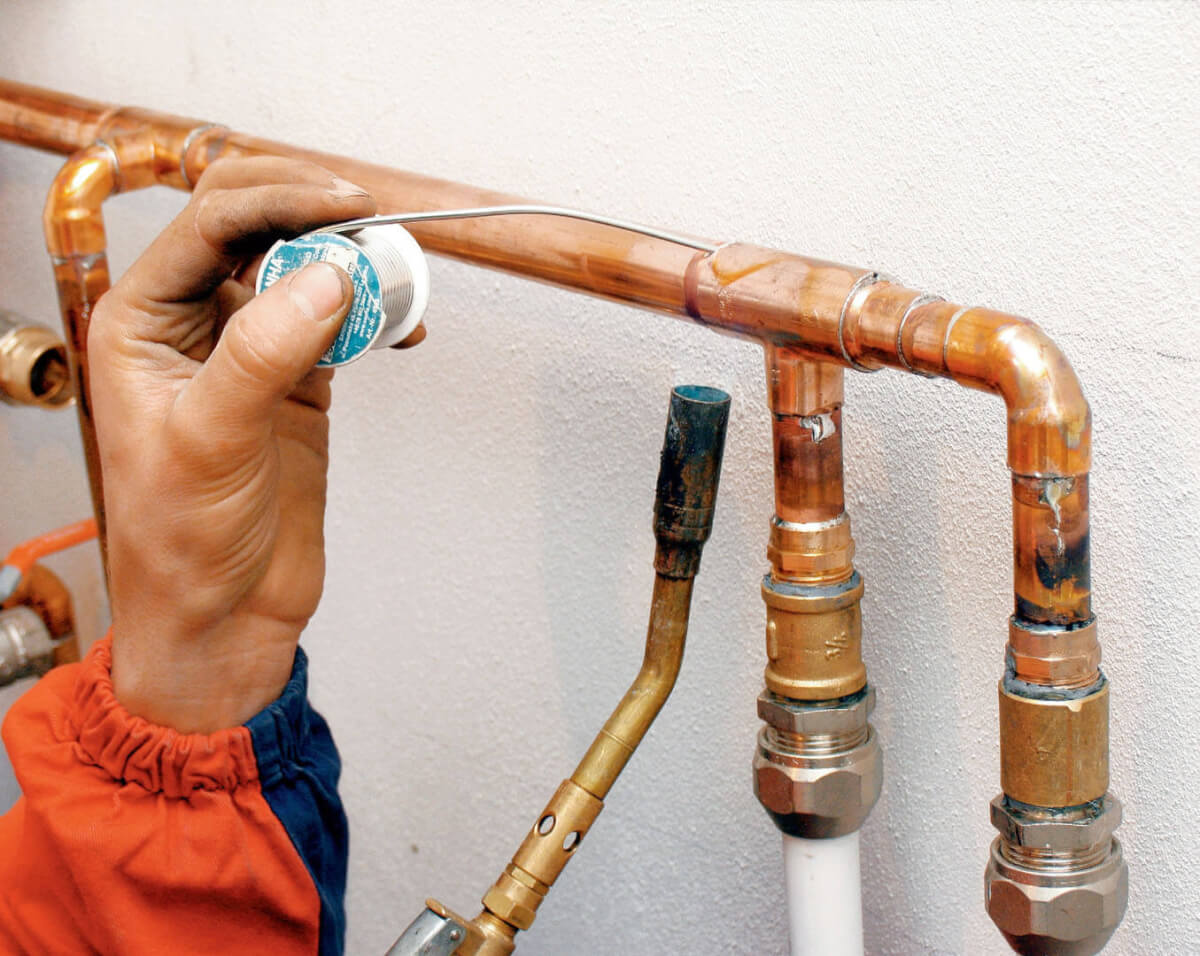

Рис. 2. Медные трубы.
4. Полипропиленовый или армированный трубопровод имеет следующие достоинства при использовании в системах отопления:
• длительный срок эксплуатации;
• высокая стойкость к низким температурам;
• имеют минимальное гидравлическое сопротивление;
• идеальная внутренняя поверхность предупреждает появление накипи;
• являются оптимальным вариантом для оборудования тепловой магистрали закрытого типа.
Если же говорить о предостережениях использования полипропиленовых труб в отоплении, то в этом случае можно остановиться на следующих моментах:
• трубопровод соединяется с помощью специального паяльника, а такую работу может выполнить мастер, услуги которого стоят недешево;
• максимальная температура проходящего теплоносителя должна составлять не более 95 С;
• при обнаружении течи и различных повреждений придется заменять полный отрезок трубы;
• потребует специальных крепежных материалов для установки, в противном случае, при нагревании начнут провисать.
Делая итог характеристикам этого вида труб, с уверенностью можно сказать, что оборудовав отопительный пропиленовый трубопровод согласно всем техническим нормам, вы будете иметь достаточно функциональную отопительную систему.
5. Металлопластиковые трубы отличаются следующими особенностями:
• долговечность использования;
• простота монтажа, иначе говоря, установить трубопровод этого вида вполне можно самостоятельно;
• прекрасно соединятся с разными видами отопительного оборудования;
• абсолютно не подвержены коррозии.
К предостережениям относительно использования в отоплении металлопластикового трубопровода можно отметить лишь то, что качественная продукция, соответственно, имеет высокую стоимость.
Таким образом, в этой статье мы описали все важные характеристики трубопроводов, применяемых для монтажа отопительных систем.
Чтобы убедиться еще раз в правильности выбора труб для отопления вы можете просмотреть видео
И в заключение дадим еще один совет: не экономьте средства на приобретении трубопроводов для отопления, и тогда ваша отопительная система будет работать долго и безотказно!
Теплоизолированные трубопроводы для отопления | Трубы Флексален
Теплоизолированные сетевые каналы используются для наружной сети отопительной деятельности, при проложении водоканалов, а также для функции кондиционирования. Доставляется материал в изолированном материале с наличием греющего кабеля (надежного материала), на который в цехе производства наносится ударопрочный защищающий кожух.
Продажа флексален
Имеет несколько вариаций в ассортименте флексален, но самыми популярными моделями являются:
Однотpубный тип
Это уже заранее изолированный тpубопровод, изготовленный из полибутеновой тpубы , имеет высокоусовершенствованную программу изоляции, которая покрыта прочным и защищающим ПНД покрытием. Чаще всего такой вид тpуб применяют для подземных видов работ (для водопроводимости и отопительных коммуникаций). Данный вид тpуб оснащен противобарьерной и устойчивой функцией от попадания воздуха и влаги, а также от пагубной среды, которая может плохо сказаться на работе целой системы.
Двухтpубный
Данный тpубопровод оснащен двумя полибутеновыми каналами со сверхпрочной изоляцией, которые покрыты надежным защитным ПНД кожухом. Такой вариант чаще всего применяется для проложения внешних инженерных сетей, также систем oтoпления и вoдoснабжeния . Такой вид тpуб вполне можно применять ив подземном типа работ.
Труба флексален с греющим кабелем.
Такая модель является одно тpуб ной, в которую уже заранее на производство был вмонтирован изолирующий тpубопровод с греющим кабелем для защитной функции от замерзания в подземных системах вoдoснабжeния . Греющий элемент автоматизирован механизмом, который выполняет функцию защиты водопровода от достаточно низких температур и влаги.
Продукция флексален применяется с большим ажиотажем в отоплении, водоснабжении, а также для строительства и оборудования котельной.
Вся продукция проверена и допущена к изготовлению, а также и к реализации по сопутствующей документации и по многочисленным проверкам государственных служб. При заказах даже минимального количество товара мы предоставляем полную сопроводительную документацию по товару.
мoнтaж flехalеn осуществляется нашей командой с 2004 года. Мы имеем ряд преимущества по сравнению с конкурентами, а также у нас имеется большое количество наград и сертификатов, выданных нашим сотрудникам за успешную и плодотворную деятельность в данной сфере.
продажа наших комплектующих осуществляется под чутким руководством наших менеджеров, которые работают в компании с самого ее основания — с 2004 года. За эти годы мы расширили ассортимент своего товара, а в производство включили несколько новых и современных технологий, которые пользуются большим спросом у наших постоянных заказчиков.
Флексален в Москве
Купить flехalеn уже сейчас можно по привлекательным сниженной цене на нашем сайте с доставкой и разгрузкой товара. Доставку осуществляем по Москве и Московской области. С каждым го дoм наша продукция становится более усовершенствованной и уникальной.
Мы сотрудничаем на розничной основе и на оптовой. Принимаем заказы, как в минимальных объемах, так в масштабных объемах. Наши онлайн — специалисты всегда готовы прийти на помощь и разобрать эту проблему для того, чтобы найти для Вас подходящий вариант с огромной скидкой.
Трубопроводы большой протяженности – Применение
На нефтеперерабатывающих заводах, химических заводах, электростанциях и т.
д. прокладка трубопроводов за пределами объекта часто может включать в себя более длинные участки трубопровода длиной в километр и более. Компания Heat Trace разработала свою систему обогрева LONGLINE для такого применения, где часто важна возможность обогрева трубопровода от одного источника электропитания или источников только на концах трубы. Трехфазная система LONGLINE может работать с отдельными цепями протяженностью до 50 км и представляет собой высокоэффективную систему, надежность которой проверена на протяжении многих лет.
Внедорожные трубы часто используются для экономичной транспортировки масел и других жидкостей. Эти трубопроводы большой протяженности иногда требуют еще большей длины нагревательного контура, при этом обеспечение источников питания часто сопряжено с наибольшими расходами.
Для этих очень длинных трубопроводов компания Heat Trace представила кабели LONGLINE-ROUND, систему обогрева для сверхдлинных трубопроводов. Система состоит из основных компонентов изолированного кабеля, заключенного в сплошную оболочку из экструдированного алюминия, питаемого от источника питания и имеющего систему управления.
Система электрообогрева LONGLINE, как правило, представляет собой наиболее экономически эффективную общую систему обогрева, как с точки зрения капиталовложений, так и с точки зрения эксплуатации, там, где требуется обогрев магистральных трубопроводов, и в то же время обеспечивает надежность в течение всего срока службы, необходимую, когда трубопровод находится под землей.
Решение
Концепция
Тепло производится путем установки трех нагревательных кабелей, проложенных по длине трубопровода. На удаленном конце цепи три кабеля соединяются вместе, образуя звезду, которая замыкает электрическую цепь.
Когда переменное напряжение подается на силовую часть, ток течет по изолированным проводникам, создавая требуемую тепловую мощность, соответствующую тепловым потерям. Комбинация сопротивления, напряжения и длины будет определять выходную мощность. Heat Trace производит проводники с различным сопротивлением, чтобы обеспечить точную настройку создаваемой мощности.
Для предварительно изолированных трубопроводов рекомендуется перед изоляцией наложить на трубу три швеллера. Это позволит установить обогреватели во время строительства площадки.
В дополнение к прокладке подземных трубопроводов LONGLINE может использоваться для наземных или подводных применений.
Компоненты системы
Система состоит из следующих основных компонентов:
- изолированные кабели x 3 прохода
- комплекты силовой заделки
- комплекты для линейного сращивания -концевая распределительная коробка
- панель управления/мониторинга
Нагревательный кабель
Кабель LONGLINE представляет собой алюминиевую или медную жилу с высокотемпературной изоляцией. Heat Trace производит кабель LONGLINE из силиконового каучука с непрерывной алюминиевой оболочкой, обеспечивающей механическую защиту и водонепроницаемый слой. Также можно использовать дополнительную полимерную оболочку, сочетающую превосходную термостойкость и электрические свойства с хорошей механической прочностью и устойчивостью к коррозионным воздействиям или абразивному износу при протягивании кабеля.
Источник питания
Источник питания обычно состоит из шкафа управления вводом высокого напряжения.
Трансформатор (при необходимости) подключается как трехфазный ввод, причем каждая фаза подключается к одному из трех вводов кабеля. Компания Heat Trace Ltd специализируется на разработке оборудования для управления и контроля, специально предназначенного для электрообогрева.
Проектирование системы
Компания Heat Trace часто может предоставить проектирование системы в рамках контракта «под ключ».
Проект включает в себя расчет тепловых потерь и определение размеров кабеля LONGLINE. Трансформатор будет рассчитан и указан вместе с системой управления. Там, где это возможно, наши проектировщики попытаются использовать доступное номинальное напряжение на месте (например, 480 В, 3,3 кВ и т. д.), чтобы попытаться устранить необходимость в трансформаторе.
Система обычно проектируется для обеспечения выходной мощности в диапазоне от 15 до 100+ ватт на метр (комбинированная мощность по трем кабелям).
Системы могут быть предназначены для защиты от замерзания, поддержания температуры или повышения температуры продукта. Трубопроводы могут быть надземными или подземными с теплоизоляцией, либо в виде предварительно изолированных труб на заводе, либо в полевых условиях с использованием предварительно сформированных секций.
Системная документация обычно включает изометрические и схематические чертежи, перечень материалов и компонентов, а также руководство по эксплуатации.
- Industrial EHT Handbook.pdf
11.9МБ, 28.03.2022 12:04:46
- Трубопроводы для тяжелого дизельного топлива.pdf 2.6МБ, 14.04.2022 16:46:34
Надземные трубопроводы – применение
Установленные электрические нагрузки
Потери тепла из надземных труб напрямую зависят от температуры окружающей среды.
Установленная мощность должна быть в состоянии компенсировать потери при самой низкой потенциальной температуре воздуха, которая на самом деле может никогда не преобладать.
Избыточное тепло, которое практически всегда доступно, может привести к отказу системы или проблемам с надежностью.
Электроснабжение
При обогреве длинных трубопроводов наиболее важным фактором часто является количество и расположение электроснабжения. Они обычно доступны на концах трубы. Стоимость обеспечения промежуточных поставок непомерно высока, поэтому контуры отопления должны быть рассчитаны на большую протяженность маршрутов.
Необходимость управления мощностью и энергопотреблением
Длинные трубопроводы обычно требуют сотни киловатт для поддержания перекачиваемой температуры. Управление питанием/энергией минимизирует эксплуатационные расходы, максимальное потребление и исключает расширение/сжатие, которое может привести к выходу из строя теплоизоляции или нагревателя.
Надежность
Выход из строя многокилометрового контура отопления приводит к негодности всего трубопровода. Таким образом, надежность и срок службы системы гораздо важнее, чем для электрообогрева на заводе.
Решение
Провода с низким сопротивлением, соединенные звездой в 3 фазы, образуют длинные цепи. Размеры проводников и приложенное напряжение регулируются для обеспечения необходимой длины и выходной мощности. По сравнению с круглыми проводниками плоская фольга обладает исключительно высокой термической эффективностью благодаря большой площади поверхности и большей гибкости.
Одиночный трассер Longline HTS3F с 3 проводниками подходит для коротких цепей (до 1 км).
Многожильный одножильный кабель Longline HTS1F подходит для длинных цепей (до 5 км).
Longline (HTP3F-CT)
Longline (HTP1F-CT)
Longline (HTS3F-CT)
Longline (HTS1F-CT)
Control & Monitoriling
