Содержание:

1. Можно ли прятать отопление в стенах?
2. Скрытая протяжка
3. Как спрятать теплосеть в квартире – рассмотрим способы
4. Трубы отопления под фальш — стеной
5. Короб
6. Выполнять изоляцию или без этого можно обойтись
7. Как закрепить трубопровод
8. Плюсы и минусы такого вида прокладки
9. Несколько советов по монолитному варианту укладки

Очень часто при строительных работах прячут трубы отопления в стене, плюсы и минусы этого способа сокрытия труб нужно изучить досконально, чтобы определить, подходит данный метод вам или нет. В противном случае может пострадать не только функционирование отопления, но и дизайна помещения.

Производить скрытую прокладку труб лучше на этапе строительства. В уже функционирующем доме этот вопрос решить намного сложнее. Если раньше коммуникации оставляли закрепленными к стенкам, то весомым плюсом качественного ремонта современного уровня является то, что данные варианты не допустимы.

Можно ли прятать отопление в стенах?

Можно ли прятать трубы отопления в стену, интересуются многие. Сторонников и людей с противоположным мнением у описываемого метода достаточно много. Одни утверждают, что так поступать нельзя, другие говорят, что прятать отопление в стенку можно.

Так, все же можно или нет? Что из мнений является правильным, и каковы плюсы и минусы таких решений? И, дабы не держать интригу долго, нужно ответить, что можно использовать данный способ. И применяют его очень часто.

Это эффективный вариант, при помощи которого можно прятать неприглядные трубы в доме. Технической потребности в таких действиях нет, и в вопросе функционирования без этого вполне можно обойтись.

Консенсус в данном вопросе, так, же, как и в единственно верном варианте прокладки, пока не найден. Поэтому, варианты решения, взвесив тщательно все плюсы и минусы, каждый будет принимать самостоятельно.

Скрытая протяжка

Прокладка труб отопления в стене является достаточно популярной практикой. Такое обосновано тем, что отопительные коммуникации очень портят интерьерное помещения. В этом заключается их большой минус. Они тянутся вдоль стенок, бросаются в глаза, и привлекательности в общий дизайн не добавляют. По этим причинам многие хотят их спрятать.

Прокладка отопления может быть осуществлена разными способами, но самый распространенный из них это монтаж в стене. С первого взгляда, – это очень удачное решение, труба полностью спрятана, общий вид комнаты намного улучшился, но все ли так просто на самом деле, и каковы плюсы этого решения?

Часто при прокладке обогревательной сети в стенах места стыков теряют герметизацию. Как следствие – образуются течи. На спрятанном трубопроводе увидеть такие места невозможно, и выявить дефекты можно только по датчику давления воды.

Таким прибором оснащают все современные обогревательные приборы. При определении утечки, нужно установить место аварии, и произвести ремонт.

Если, взвесив все плюсы и минусы, и принято решение выполнять прокладку обогревательной магистрали в стене, то поверхностное покрытие необходимо оформлять таким образом, чтобы доступ к возможным аварийным зонам был свободным.

По этим причинам, облицовку делают из пластиковых панелей, вагонки, гипсокартона, и т.п. Минусы разного декоративного оштукатуривания состоит в том, что в случае аварии стенку придется демонтировать, а это не только физические, но и финансовые затраты.

Совет! При прокладке полипропиленовой системы скрытым методом, предварительно необходимо провести тестирование на прочность. При этом проверочная нагрузка должна превышать обычный рабочий режим не меньше чем в 1,5 раза. Для металлических систем применять такой способ прокладки не советуют, из-за их существенного минуса – плохая устойчивость к коррозийным образованиям.

Также следует учесть еще один нюанс. Минус пластиковой системы – это линейное увеличение во время нагревания. При монтаже этот минус необходимо принять во внимание.

Как спрятать теплосеть в квартире – рассмотрим способы

В панельных стенах трубы отопления можно спрятать несколькими вариантами. И для данного помещения их не так уж много. Первый вариант в панельных домах – эти применение штроб, а второй путь – возведение фальш – стены. Каждый из вариантов имеет плюсы и минусы, и решение для себя нужно принимать после детального изучения данных способов.

В стене панельного дома труба отопления может быть спрятана, когда собирают новый контур, или проводятся ремонтные работы в уже функционирующей конструкции. Как правило, стена панельного дома и обогревательная магистраль размещаются в различных плоскостях.

И когда нужно свести их  в одну плоскость в панельных стенах прорезают углубления и располагают туда отопительную магистраль. При таких действиях нужно заострить внимание на таких моментах:

1. Перед началом работы в панельном доме перекрывают стояк. Спешить при выполнении этих действий не следует. И обязательно следует точно удостовериться, что работа планируется на нужном стояке.
2. Если глубина канала превышает половины перегородочной толщины, то лучшим вариантом будет отказ от задуманных действий. Так, например, санузел в панельном доме – это отдельная бетонная блочная система. И толщины таких панельных стен для этой задачи будет мало.
3. Габариты штроб в панельных стенах не должны проходить впритык, и они не должны ущемлять контур. Углубления нужно делать с расчетом крепежей системы, ее объема и изоляционного слоя.
4. До того, как укрыть систему в стене панельного дома, ее следует покрыть изоляцией, иначе на поверхностной части трубы будет возникать конденсат.
5. До того, как выполнять крепеж конструкции к стене панельного дома, нужно определить основные ее места. К таковым относят стыки и зоны смены направления носителя тепла.

Для облегчения действий по штроблению стены в панельном доме рекомендуют применять болгарку. Сначала следует сделать разметку, а затем по соответствующим линиям углубления выполняются на определенный уровень глубины.

СОВЕТ! При работе с болгаркой возникает не только много шума, но и пыли. Современные инструменты имеют большой плюс — функцию подключения к строительному пылесосу, и такое предотвращает появление пыли.

По существующим правилам коммуникационная сеть в стене панельного дома должна располагаться в зоне беспрепятственного доступа. Непосредственно закрытыми оставляют только те зоны, где возможность аварии равна нолю.

Трубы отопления под фальш — стеной

Смотреть видео

Смотрите это видео на YouTube

Если принято решение спрятать трубы отопления в фальш — стену, то в данном случае особых трудностей не возникает. Вначале возводят основу из направляющих, и в завершении оформляют ее любым из выбранных материалов: вагонкой, гипсокартоном, блокхаузом.

Бытует мнение, что если спрятать отопление в фальш – стене, то полезное пространство жилья существенно уменьшается. К радости этот минус является только мифом. К примеру, если нужно спрятать трубопровод отопления под окном, в реальности это пространство практически не используют.

Единственное, что теряется в этой ситуации, то это неполные пятнадцать сантиметров под подоконником, но он сам на такое же расстояние становиться шире. Такое прибавление куда полезнее, чем неиспользованная зона под окном.

Если нужно спрятать неэстетичные конструкции обогревательной системы,  то специалисты рекомендуют фальш – стену. Они называют ее просто идеальным решением. Очень важным плюсом данной постройки является то, что ее можно сконструировать без участия профессиональных мастеров. И это большое преимущество данной постройки.

Во многих ситуациях, когда необходимо спрятать пересечение горизонтально и вертикальной магистрали, или же смонтировать габаритный узел системы, то короб может выручить не всегда. А вот фальш – стена в таких ситуациях справиться идеально.

Еще одним большим плюсом данного способа является превосходное сочетание постройки с общим оформлением дизайна. При принятии решения спрятать трубы отопления под фальш – стеной, можно так же пересмотреть размещение остальных систем, для их декорирования этот метод тоже может быть эффективным.

Короб

Выполняя современный качественный ремонт, мы прячем трубы отопления в стену. Такой вариант монтажа требует тщательного расчета и составления подробной схемы. Если прячут обогревательную сеть на этапе строительства дома, то поставленную задачу выполнить не трудно.

Но, при уже действующем трубопроводе, протянутом вдоль стен, поступают так. Кроме фальш – стены его можно зашить коробом. При этом из деревянных досок, или из профиля собирают каркас, который впоследствии обшивают различными, подходящими для дизайна материалами. Ни постройка, ни обшивка каркаса особых трудностей не доставляют.

Если мы прячем трубы в короб, а не в стену, то плюсы такого варианта говорят сами за себя. Конструкцию не трудно выстроить, при небольших финансовых вложениях. Так же явным плюсом такой постройки является возможность быстро добраться до узлов для проведения ремонтных работ.

Смотреть видео

Как спрятать трубы отопления.

Смотрите это видео на YouTube

Если прячут магистраль под коробом без проемов, то это тоже не составляет больших проблем, так, эта постройка легко демонтируется, а потом так же возвращается на прежнее место. И еще один важный нюанс нельзя оставить без внимания. Когда прячут магистраль обогрева под короб, то такая постройка выступает деталью декора, которую можно оформить по своему вкусу.

Выполнять изоляцию или без этого можно обойтись

Перенос труб отопления в стену предусматривает использование изоляции. Многие ставят вполне оправданный вопрос: «Зачем нужна эта изоляция при переносе труб под штукатурку?». Ответ простой, иначе тепло будет уходить на прогрев в стены.

Преимущественно тепло теряется в стенках, которые контактируют с улицей. Во внутренних стенах проблема теплопотери не большая, так, как тепло все равно перейдет в помещение, но его количество будет немного меньше.

Выполняя перенос трубопровода отопления в стенку, осуществляют не только теплоизоляцию. При этом создается препятствие для образования конденсата. Ведь любая влага – это благоприятная почва для развития грибка.

Так же важно отметить, что изоляция при переносе труб обогрева выполняет еще одну важную функцию. Она защищает магистраль от механического влияния.

Смотреть видео

Почему трубы, которые проходят в полу нужно изолировать

Смотрите это видео на YouTube

Выбирая вариант изоляции при переносе трубопровода, важно принять во внимание, что каждый из предложенных материалов имеет свои плюсы и минусы. Например, монтажную пену необходимо брать с самым маленьким показателем теплового увеличения, в случае со вспененным полиуретаном нужно брать материал, точно соответствующий размеру системы, и т. д.

Как закрепить трубопровод

Укладка труб отопления в стену производится различными приспособлениями. Рассмотрим несколько вариантов:

• скользящий;
• жесткий.

Недвижимая опора для трубопровода держит конструкцию «намертво». При такой укладке контур смещаться не может. А при укладке со скользящим крепежом он может немножечко перемещаться. При протяжке магистрали эти два типа крепежа рекомендуют чередовать.

Типы крепежа, которые применяют при укладке сети под штукатуркой:

• Хомуты из металла. Это достаточно простые приспособления, в которых фиксация производится посредством затяжки болта.
• Клипса. Эти устройства так же отличаются простой конструкцией. Плюсом такого приспособления является то, что фиксация выполняется одним щелчком.
• Стягивающиеся хомуты из пластика. В отличие от металлических аналогов, такие устройства для укладки трубопровода оснащены только одной точкой крепежа.
• Дюбель – крючок. Эти варианты рекомендуют для укладки системы по ровной поверхности. Такой шуруп закручивают или аккуратно забивают в приготовленное место.
• Краб – системы. Эти механизмы используют при фиксации трубопровода к стенкам, и для крепежа магистралей между собою.

Плюсы и минусы такого вида прокладки

Профессионалы склоняются к мнению, что монтаж труб отопления в стену является непростой, и дорогостоящей процедурой.

Объективные плюсы таких действий назвать сложно, не считая эстетического оформления. Но, минусы в данной ситуации очевидные.

1. Важнее всего, это сложность монтажа. Прежде, чем приступать к работе, важно учесть, что состыковать детали тяжело. Особенно трудно выполнять качественную сварку в штробах.
2. Высокая вероятность протечки. При таком монтаже, в случае аварии придется разбивать стенку.
3. Весь спектр монтажных работ в данном случае сопряжен с большими физическими и финансовыми затратами. А это очень значимый минус этого варианта монтажа.

Смотреть видео

Перенос труб радиатора в стену

Смотрите это видео на YouTube

Несколько советов по монолитному варианту укладки

Чтобы замуровать трубы отопления в стену, следует придерживаться тех требований, что ставят перед гипсокартонными сооружениями. А лучше всего прислушаться к советам профессионалов, а они говорят, что замуровать в стены трубопрокат из «черной» стали – это плохое решение.

Аналогично не разрешают убрать в стену полипропиленовые и металлопластиковые с компрессионными фасонными элементами трубы отопления. Причиной этого запрета является такой минус этих конструкций, как склонность к образованию протечек.

Замуровать под штукатурку можно следующие системы:

• металлопластиковые на пресс – муфтах;
• «нержавейку» и медную;
• систему их сшитого полиэтилена.

Перед тем, как убрать в стенку сеть из сшитого полиэтилена с использованными фитингами из латуни, нужно проконтролировать, чтобы замуровано было, как можно меньше стыков. Выполнять штробы можно не только перфоратором, для данной работы хорошо подходит и шлифовальная угловая машинка.

Когда углубление подготовлено, в него нужно заложить трубопровод и покрыть его изоляцией. Удобнее всего убрать систему в стенку на этапе строительства. В работе с готовой поверхностью есть значимый минус — ее придется разрушать.

Вариантов для работы есть много. Поэтому, взвесив все плюсы и минусы, каждый, исходя из собственной ситуации, будет решать, каким образом убрать отопительную систему в стенку.

Современные трубы отопления в стене, плюсы и минусы которых были рассмотрены, позволяют воплотить скрытые варианты монтажа на высоком профессиональном уровне. И способов для этого существует достаточно. Осталось только выбрать подходящий вариант и дать ему жизнь.

Смотреть видео

Врезаю Квартирное Отопление в Стены.

Смотрите это видео на YouTube

Как, Когда и Из Какого Материала?

Во многих квартирах и частных домах системы отопления не менялись со дня постройки. Даже при капитальном ремонте радиаторы и трубы только промывают холодной водой и повторно окрашивают. Поэтому во многих квартирах до сих пор стоят радиаторы и трубы с давно истекшим сроком эксплуатации. Поскольку коммунальные службы навряд ли когда-либо займутся их заменой, нужно самостоятельно или с привлечением специалистов позаботиться об этом, не дожидаясь аварийной ситуации.

Содержание

• 1 Когда необходимо менять трубы
• 2 В какое время лучше менять систему
• 3 Выбор материалов
  • 3.1 Трубы
  • 3.2 Радиаторы
• 4 Порядок выполнения работ
• 5 Заключение

Когда необходимо менять трубы

Наиболее частой причиной замены труб является низкая стойкость чугунных и стальных видов к коррозии. Со временем они изнашиваются, что приводит к появлению протечек. За годы эксплуатации на внутренней поверхности труб накапливается слой отложений, который снижает эффективность работы всей системы, так как в нее поступает меньшее количество теплоносителя. При засоре радиаторов ржавчиной они перестают греть, хотя стояк остается горячим.

Замену производят, когда из-за ошибки в проекте отопление комнаты подключено через «обратку», поэтому там холодно. Невозможность спуска воздуха из труб приводит к остыванию радиаторов и шуму в стояке. В старых системах отопления не предусматривалась установка кранов для перекрытия труб в каждой комнате. Поэтому в экстренных случаях приходится отключать стояк отопления целого подъезда.

В какое время лучше менять систему

Самый удачный момент – летний период. Трубы стоят пустыми, поэтому можно не опасаться жалоб соседей по подъезду. Времени достаточно, чтобы продумать проект до мельчайших деталей, посоветоваться при необходимости со специалистами, походить по магазинам и запастись материалами, а затем не спеша, тщательно произвести замену. Но испытать ее получится только в начале отопительного сезона. Однако в аварийных случаях или когда протечки стали появляться часто, придется начать замену, невзирая на время года.

Выбор материалов

Чтобы обновленная система была эффективной и долговечной, нужно правильно подобрать ее элементы. От труб зависит надежность системы, поэтому при выборе им нужно уделить особое внимание. Если потекший радиатор нетрудно быстро отключить от системы, то из-за утечки в разводке придется перекрывать стояк надолго. Составляя проект, следует учитывать установку отсечных кранов у радиаторов. Лучше всего для этого подходят шаровые модели, обеспечивающие надежное перекрытие. Батареи выбираются в зависимости от рабочего давления, состава теплоносителя, эффективности теплоотдачи.

Трубы

Для их изготовления используются разнообразные материалы, у каждого есть свои достоинства и недостатки. Трубы для отопления должны быть:

• прочные;
• долговечные;
• выдерживающие высокое давление и без ущерба переносящие гидравлические удары;
• химически инертные;
• стойкие к коррозии;
• выдерживающие температуру не менее 95 ⁰C;
• экологически чистые;
• с гладкой внутренней поверхностью, препятствующей образованию налета и не создающей большого сопротивления движению теплоносителя.

Кроме этого, они должны легко монтироваться с возможностью последующей модернизации системы. Например, для установки еще одного радиатора или крана. Перечисленным требованиям отвечают трубы из следующих материалов:

1. Нержавеющая сталь, содержащая не менее 20 % хрома и никеля – не подвергается коррозии и накоплению отложений. Срок службы – не менее 50 лет, но высокая стоимость препятствует повсеместному применению.
2. Обычная углеродистая сталь – несмотря на прочность и низкую цену, быстро ржавеет и зарастает отложениями солей. Нуждается в постоянном уходе и окраске. Для монтажа внутридомовых систем сейчас не применяется, но используется для ремонта старых.
3. Медь – долговечна (срок службы до 100 лет), химически инертна, обладает бактерицидными свойствами. Высокая прочность позволяет использовать тонкостенные трубы в системах с большим давлением. Однако у них самая высокая цена и сложный монтаж. Поэтому для отопления медные трубы применяются редко.
4. Полипропилен – способен прослужить полвека, не поддаваясь коррозии и не зарастая солями. Обладает хорошей прочностью, стойко переносит высокие температуры, недорог. С помощью разнообразных фитингов легко монтируются системы любой сложности, но следует учитывать его чувствительность к ультрафиолету.
5. Сшитый полиэтилен – по основным характеристикам не уступает полипропилену, а по прочности даже превосходит. При сильном нагревании (выше 95 ⁰C) может изменить форму. Из-за более высокой цены используется реже.
6. Металлопластиковые трубы из полипропилена – покрыты алюминиевой фольгой. Поэтому их надежность выше, но гибкость меньше. Прочие характеристики прежние.
7. Гофрированная труба из нержавейки – очень хорошо гнется, что позволяет монтировать системы сложной конфигурации с минимальным числом соединений. Отлично держит давление и температуру, но может быть повреждена нечаянным ударом, поэтому после прокладки следует устанавливать защитные кожухи. Фитинги нуждаются в регулярном техническом обслуживании (подтяжка гаек, смена прокладок). По цене стоит на втором месте после меди.

Хорошим вариантом для установки будут пластиковые и армированные алюминием трубы. Они недороги, а по основным параметрам не хуже металлических аналогов. Для защиты изделий из нержавейки и меди от блуждающих токов нужно заземление, а оно есть не в каждом доме. Для частного жилья материал выбирается в зависимости от предпочтений и финансовых возможностей.

Радиаторы

Без замены батарей отопления даже очень прочные новые стояки не обеспечат надежность работы системы. Требования к радиаторам не столь жесткие, как к коммуникациям, поэтому при выборе больше внимания уделяется внешнему виду и эффективности теплоотдачи. В магазинах предлагают:

1. Современные чугунные радиаторы – в отличие от советских батарей компактны, а модели, выполненные в стиле ретро, выглядят изящно. Они долговечны и не поддаются коррозии. Однако большой вес затрудняет монтаж, а хрупкий чугун может пострадать от гидроудара.
2. Алюминиевые радиаторы – разнообразны по дизайну и недороги. В частном доме, где система заполнена очищенной водой с нормальной кислотностью, прослужат до 20 лет. Показатель pH теплоносителя не должен превышать 8, при большем значении возникает химическая реакция с выделением водорода. Для его выпуска предусматривается установка крана. По способу изготовления различают экструзионные и литьевые радиаторы. Первые состоят из трех спрессованных частей. Коллекторы отливаются под давлением, а середина формируется с помощью экструдера. У вторых секции изготовлены методом литья под давлением, поэтому их прочность выше.
3. Биметаллические радиаторы – состоят из стальных или медных труб, поверх которых напрессована алюминиевая оболочка, обеспечивающая хорошую теплоотдачу. Выпускаются секционные и монолитные разновидности. Первые можно при необходимости нарастить или сократить. Вторые способны выдержать до 100 атм, поэтому их устанавливают в высотных зданиях с отопительными системами большого давления, где гидроудары не редкость. Встречаются дешевые варианты, у которых только вертикальные трубки между коллекторами сделаны из стали, а прочие части – алюминиевые. Теплоотдача у них лучше, но надежность ниже.
4. Стальные радиаторы – недорогие, весят немного, обладают хорошей теплоотдачей. По конструкции бывают панельными и трубчатыми. При изготовлении первых сваривают два листа с выдавленными выемками, по которым будет протекать теплоноситель. Радиатор собирается из одной или нескольких таких панелей. У модификаций с оребрением тепловая отдача выше, но на них скапливается пыль, которую сложно убирать. Трубчатые модели состоят из двух коллекторов, соединенных между собой вертикальными отрезками. Они более прочны, но и стоят дороже.

Для централизованных отопительных систем, использующих неочищенную воду с высокой кислотностью, лучше выбирать чугунные или биметаллические радиаторы. В частных домах можно устанавливать любые батареи, но предпочтительнее всего алюминиевые модели, так как у них самая высокая теплоотдача.

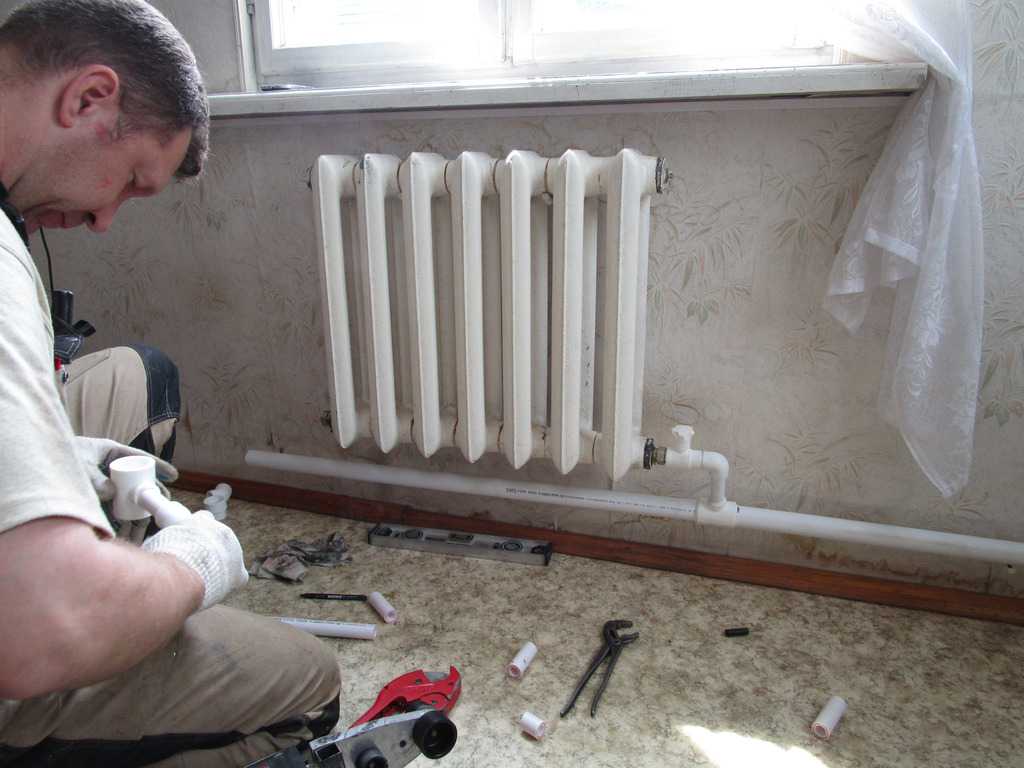

Порядок выполнения работ

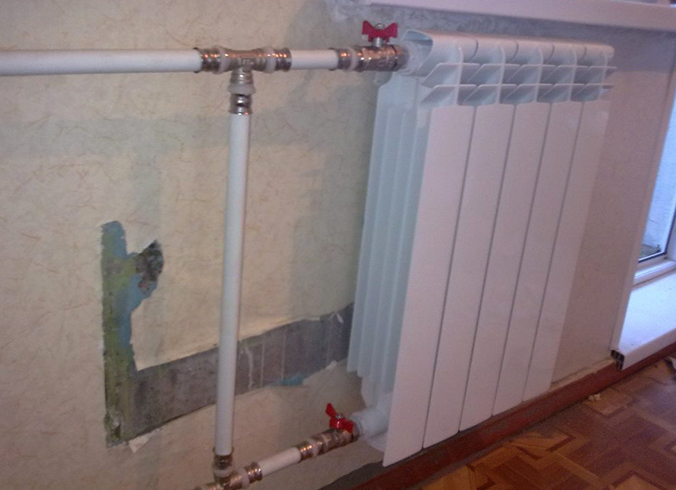

Чтобы не нарушать режим функционирования системы, у нового радиатора должно быть столько же секций, как и у старого. При замене диаметры устанавливаемых труб выбираются равными размерам демонтированных. С работниками ЖЭК нужно согласовать вопрос по сливу воды из стояков и их перекрытию. Желательно обсудить с соседями сверху и снизу возможность замены труб в межэтажных промежутках. Если договоренность не будет достигнута, придется ограничиться обновлением стояка только в своей квартире.

Старая труба обрезается болгаркой снизу и сверху. На оставшихся концах нарезают резьбу для установки переходных муфт, необходимых при соединении стояка с пластиком. Стальные трубы стыкуются сваркой.

После снятия старого радиатора стену за ним нужно оклеить фольгоизолом или иным теплоизолирующим материалом. После разметки и закрепления кронштейнов навешивается новая батарея с установленными отсечными кранами. Радиатор должен быть закреплен строго горизонтально, иначе он будет плохо греть из-за образования воздушных пробок.

В многоэтажных домах с центральным отоплением система обычно смонтирована по однотрубной схеме, когда вода последовательно проходит по радиаторам, подключенным к стояку. Ее недостатком является образование воздушных пробок. Поэтому в верхней части радиатора устанавливается спускной кран Маевского. Двухтрубная разводка используется в автономных системах. В них батареи подключены параллельно к подаче и «обратке».

Нарезанные трубы подключаются к стояку, а затем соединяются с кранами на радиаторе. Для гофрированной нержавейки, пластика и меди используются фитинги, для стали – сгоны. До кранов между подачей и «обраткой» нужно вставить перемычку из трубы меньшего диаметра, чтобы при их закрытии не отключался весь стояк. После окончания монтажа производится опрессовка давлением на 50 % больше рабочего.

Заключение

При самостоятельной замене важно соблюдать технологию соединения материалов, используя предназначенные для них элементы. Повысить надежность можно, укрепляя места стыков с помощью силикона, а также пропитанной смазкой пакли, укладываемых под хомутами. Качественно выполненная замена избавит от неприятностей с отоплением и протечками как минимум на 20 лет.

Похожие статьи:

Основное водяное отопление — радиаторные трубы

однотрубная — подача и обратка — микроотверстие

Водяная система центрального отопления состоит в основном из котла, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос прокачивает воду по трубам и радиаторам обратно в котел. Существует несколько различных вариантов расположения котла, трубопроводов и подвода к радиаторам; каждая система имеет свои преимущества и недостатки.

На этой странице описывается циркуляционный трубопровод, см. соответствующие страницы (см. справа) для других частей системы.

Существует 3 основных схемы подключения котла к радиаторам:

• Однотрубная петля
• Подающая и обратная трубы
• Микроотверстие

Общей практикой является установка трубопровода под радиатором. С подвесными деревянными полами это не представляет большой проблемы, так как трубы могут быть установлены под половицами, а стояки к каждому радиатору проходят через отверстия в половицах. Трубопровод обычно проходит либо между балками, либо поперек балок через вырезы, прорезанные в верхней части балок. За исключением микроотверстия, трубопровод должен поддерживаться ниже половой доски, чтобы избежать чрезмерного веса, который должен поддерживаться самим трубопроводом.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют высокоуровневые подводящие трубы с нисходящими трубами, питающими один или соседние радиаторы. Там, где потолок помещения подвесной, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилое помещение.

Третьим вариантом является прокладка подводящих труб по верхней части стены прямо под потолком с помощью водосточных труб. На самом деле никогда не желательно прокладывать подающие трубы на уровне пола, проблемы возникают, когда трубы должны пересекать дверные проемы, хотя трубы могут быть подняты и вокруг дверной рамы или закопаны под полом.

При необходимости прокладки высокоуровневых подводящих труб на чердаке трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными полами, однако потенциально (в целом небольшие) возможности для энергосбережения, если бы это было необходимо.

Если уровень циркуляционного трубопровода находится выше радиаторов, в трубопроводе должны быть установлены выпускные клапаны для выпуска воздуха из системы.

Однотрубная петля

Одноконтурная система, как следует из названия, имеет один контур трубопровода, идущий от котла и возвращающийся в котел. Каждый радиатор «сидит» на трубе, причем оба соединения радиатора подключены к одной и той же трубе. Поскольку нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается вверх) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такого расположения является то, что первый радиатор нагревается больше, чем второй и т. д., а последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубы.

В принципе количество радиаторов, которые можно установить на один контур трубы, не ограничено, но чем больше радиаторов установлено, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где петлевая труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются старой установкой и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубная петля. Нагретая вода от котла подается на одну сторону каждого радиатора (подводящая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, что позволяет насосу циркулировать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, создаваемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет обслуживать до 12 радиаторов.

Еще одно ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла имеют большой размер (не менее 22 мм), а меньшие трубы (15 мм) ответвляются для питания нескольких радиаторов. Количество радиаторов, которые можно подключить через эти 15-мм трубы, будет зависеть от длины 15-мм труб — чем длиннее трасса, тем меньше радиаторов. На приведенном выше рисунке показаны две ветви, каждая из которых питает два радиатора.

Трубопровод с микропроходом

В системе микроотверстия используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный фитинг для радиатора, чтобы подающая и обратная трубы с микроотверстием подсоединялись к одному и тому же концу каждого радиатора (как 2 верхних радиатора на иллюстрации). В качестве альтернативы трубопровод может подходить к двум концам радиаторов (как нижние 2 радиатора на иллюстрации).

Опять же, между подающей и обратной трубами котла имеется предохранительный клапан (или автоматический перепускной клапан) для защиты котла в случае отключения всех радиаторов.

Преимущество системы с микроотверстием заключается в том, что трубы меньшего размера содержат меньше воды, поэтому на каждом участке трубы теряется меньше тепла. Кроме того, трубы с микропроходом легко сгибаются во время установки и не требуют такого же количества соединений.

Недостатки заключаются в том, что они очень малы, трубы могут легко засориться из-за внутреннего осадка, и насос должен преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В регионах с жесткой водой известковый налет может образовываться в любом циркуляционном трубопроводе, что особенно влияет на циркуляционные системы с микроскважинами, поэтому необходимо использовать подходящую добавку или устройство для смягчения воды.

---

однотрубная — подача и обратка — микроотверстие

Покрытие труб радиатора – руководство BestHeating

Содержание

Как скрыть трубы радиатора

Медные (а иногда и пластиковые) трубы, по которым вода течет вокруг системы центрального отопления, так же важны для сохранения тепла в вашем доме, как и котел и радиаторы на ваших стенах.

Но, в отличие от ваших красивых радиаторов, ваши медные трубы могут быть немного уродливыми и не на что смотреть.

Покраска трубопровода может занять много времени, а результат не всегда радует глаз, а сверление каналов в стенах может быть дорогостоящим делом.

Итак, какие варианты есть у тех, кто хочет закрыть трубы радиатора?

В этом руководстве BestHeating мы рассмотрим экономичные и удобные способы спрятать трубы радиатора.

Бокс для труб радиатора

До

После

Изображения предоставлены Good-Wood.co.uk

Довольно простой и недорогой способ покрытия труб радиатора. чтобы спрятать их подальше.

Это очень распространенный способ борьбы с неприглядными трубами радиатора, которые проходят вдоль стен, и, скорее всего, у вас уже есть бокс в ванной или на кухне.

Вы можете сделать так, чтобы эти коробки гармонировали с вашим интерьером, покрасив их в тот же цвет, что и стены, и, безусловно, вы получите более аккуратную отделку, чем просто покраска труб.

Тем не менее, некоторые коробки для труб радиатора могут сделать комнату меньше, чем она есть на самом деле, и по этой причине некоторые люди не являются большими поклонниками такого подхода к скрытию труб.

Хотя их покраска может помочь радиаторным коробкам слиться с окружающей средой, покрытие радиаторных труб коробом иногда может выглядеть и ощущаться немного неуклюжим, поэтому важно учитывать влияние этого метода на общий вид вашего помещения.

Адаптированные плинтусы

В качестве альтернативы большему коробу вы можете использовать специально адаптированные плинтусы для закрытия труб радиатора.

Их можно использовать в качестве замены существующих плинтусов или приобрести адаптированные плинтусы, которые устанавливаются поверх того, что у вас уже есть.

Накладка на плинтус от talon.co.uk

Как вы можете видеть на изображении, эти юбки имеют утопленную часть сзади для размещения трубопровода и создания аккуратной отделки на существующем плинтусе.

Такое покрытие труб радиатора имеет явное преимущество, так как оно делает их полностью невидимыми и относительно недорого по сравнению со стоимостью укладки.

Другим важным преимуществом этого подхода является однородность отделки, которую вы можете получить.

Как бы хорошо вы ни разбирались в деревообработке, если вы создаете короб радиатора с нуля, используя МДФ или какой-либо другой материал, вы можете не достичь желаемой консистенции отделки, которую можно получить с помощью готовых утопленных плинтусов .

Муфты и соединители труб радиатора

Изображения предоставлены Agi по адресу 59

У них так много разных названий, что трудно сосчитать!

Соединители для труб радиатора также известны как трубные муфты или кожухи для труб, а некоторые даже указаны как «комплекты для труб», но как бы вы их ни называли, они отлично справляются с маскировкой неприглядных трубок радиатора.

Очевидно, что соединители для труб (как мы любим их называть в BestHeating) не будут особенно полезны для труб, которые проходят вдоль или вверх по вашим стенам, но с точки зрения обеспечения аккуратной и привлекательной отделки, помимо радиатора, они быстрый и простой способ покрытия труб радиатора.

Соединители труб, расположенные поверх труб центрального отопления, как стильная металлическая перчатка, добавляют важный завершающий штрих к любой новой установке радиатора.

Для достижения наилучшего результата важно установить соединители труб того же (или похожего) цвета, что и вентили радиатора.

У нас есть широкий выбор трубных соединителей в BestHeating, каждый из которых разработан, чтобы дополнить внешний вид вашего нового современного или традиционного радиатора.

Приобрести соединители для труб в BestHeating

Milano Windsor — традиционный термостатический угловой радиаторный клапан и набор трубок из состаренной бронзыMilano Windsor — традиционный термостатический угловой радиаторный клапан и набор труб ChromeMilano Windsor — традиционный термостатический угловой радиаторный клапан и набор труб Satin

Супер быстрое покрытие радиаторных труб трюки»

Это менее «хитрые» и более экономичные (и ленивые) способы скрытия труб радиатора.

Для тех из вас, кто предпочитает не тратить много времени, сил и денег на такие тривиальные вопросы, следующие приемы могут быть именно тем, что вам нужно, чтобы найти решение для покрытия трубы радиатора!

Просто покрасьте трубы радиатора

Наиболее распространенное решение для покрытия труб радиатора, которое может сделать каждый, – просто покрасить трубы.

Сделайте так, чтобы ваши трубы сливались с окружающей средой, покрасив их в тот же цвет, что и ваша стена, или живите опасно и контрастируйте цвет трубопроводов с чем-то совершенно другим.

Придайте им причудливый или индустриальный вид, чтобы они выделялись, или замаскируйте их с минимальными усилиями и по низкой цене — с помощью стандартной краски для радиаторов, идеально подходящей для медных труб, которая продается по цене около 5 фунтов стерлингов за небольшую банку.

Скрытие труб с помощью растений

Больше подходит для прокладки труб по стенам, а не вдоль плинтуса. Добавление растения в горшке, такого как денежное дерево или юкка, может творить чудеса, скрывая трубы радиатора.

Расположите высокие комнатные растения перед трубами в том месте, где они проходят по стене, а для тех труб, которые доходят до верха стены, используйте подвесные корзины, чтобы отвлечь внимание от труб, расположенных ближе к потолку.

Или, для другого подхода, используйте вьющееся растение, такое как Ivy, чтобы включить трубопровод в схему вашего проекта.

Уловка с отдельно стоящей мебелью

Если у вас есть трубы радиатора рядом с плинтусом, и вы не беспокоитесь о том, чтобы поставить их в коробку, использование отдельно стоящей мебели с толстыми ножками может помочь вам решить проблему.

Просто поставьте мебель у стены, стараясь не прислонять ее к трубам, чтобы они не нагрелись.

Возможно, это не постоянное решение для закрытия труб радиатора, но, по крайней мере, у вас есть временное решение, когда придут важные посетители.

Стоит ли прятать открытые трубы радиатора?

Прежде чем вы сломя голову броситесь прятать трубы радиатора, возможно, стоит спросить себя, стоит ли прятать открытые трубы радиатора всех хлопот.

Хотя вы можете добиться аккуратной отделки, скрытие труб радиатора может затруднить поиск утечек, если они у вас есть.

В случае, если ваш котел начинает терять давление, это может означать, что где-то в системе трубопроводов есть утечка, и если это когда-либо произойдет, то установка коробки в вашем трубопроводе покажется глупой идеей.

Последнее, что вам нужно сделать, это начать ломать стены, чтобы попытаться найти источник утечки.

Подумайте о преимуществах и недостатках покрытия ваших трубопроводов, прежде чем скрывать их все.

Если у вас старая система, скорее всего, ей рано или поздно потребуется TLC, что может означать необходимость выкопать трубопровод для устранения проблемы.

Тем не менее, для тех, у кого есть маленькие дети, установка короба в трубопроводе вокруг плинтуса, безусловно, является отличной идеей, так как она может защитить ваших детей от ожогов — так же, как крышка радиатора или шкаф.

И если у вас есть красивые трубы, вы можете включить их в дизайн своего дома, так что обязательно рассмотрите все возможности.

Повлияет ли скрытие труб радиатора на стоимость моего дома при перепродаже?

Вы можете подумать, что люди не будут настолько разборчивы (или нахальны), чтобы предложить сбросить несколько тысяч с запрашиваемой цены дома из-за нескольких оголенных труб.

Но, согласно исследованию Npower, выставление вашего котла на всеобщее обозрение может повлиять на продажу вашего дома на сумму до 5000 фунтов стерлингов — так кто сказал, что открытые трубы радиатора не заставят потенциальных покупателей воротить носы? ?

Чем вы покрыли трубы радиатора?

Мы уверены, что клиенты BestHeating нашли целый ряд оригинальных способов покрытия трубопроводов радиаторов, и многие из них тоже отказались от этого!

Если вы нашли умный способ скрыть трубы радиатора, сообщите нам об этом в комментариях ниже или отметьте нас (@BestHeatingUK) в Instagram, чтобы рассказать о своих решениях!

Берегите себя и счастливого покрытия труб!

Джон Лоулесс

Джон обучался журналистике, прежде чем попал в команду консультационного центра BestHeating. Он использует свои журналистские навыки, чтобы тщательно исследовать темы отопления и сообщать вам последние новости и взгляды на все, что связано с домашним отоплением.
