Трубы для отопления из металлопластика: недостатки и их достоинства, технические характеристики

Как правильно монтировать металлопластиковые трубы для отопления

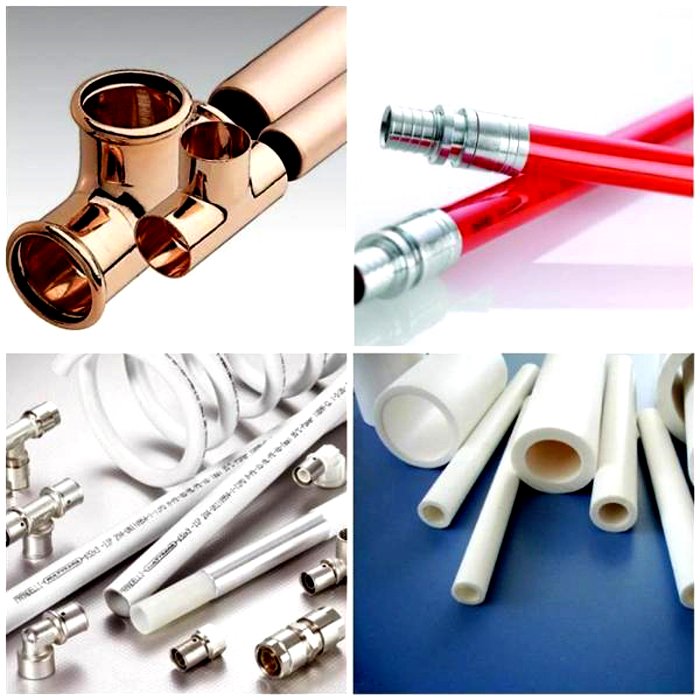

Наряду с металлическими и пластиковыми, достаточно часто стали применяются металлопластиковые трубы для отопления.

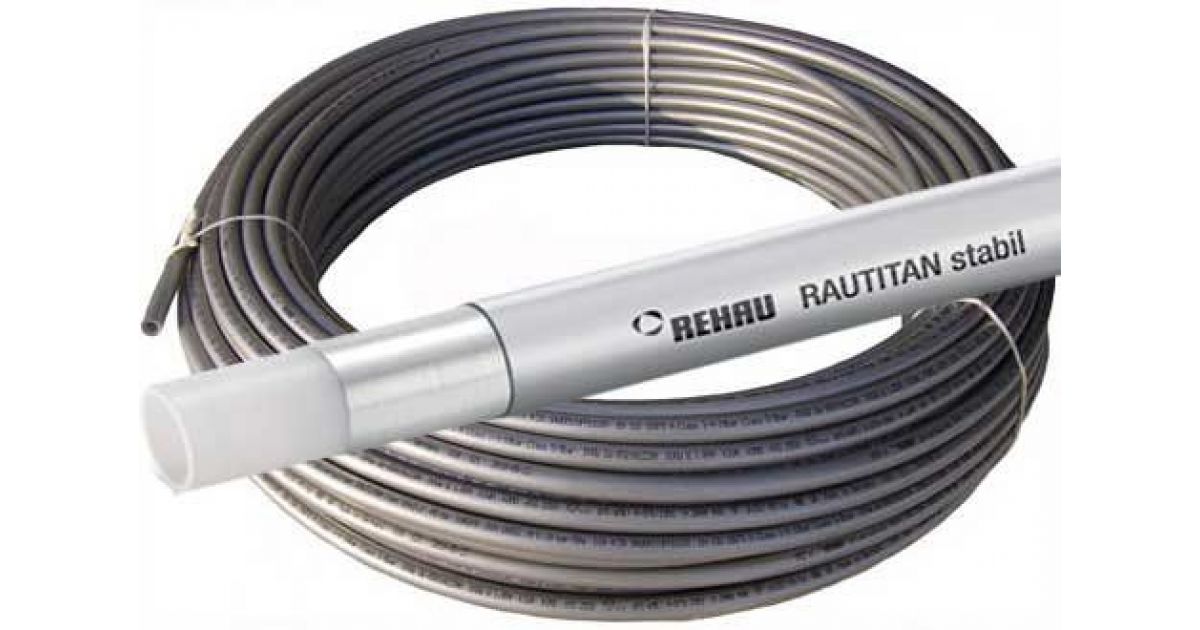

Металлопластиковые трубы для отопления

Их особая пятислойная структура позволяет выдерживать значительные температурные нагрузки, а простота в обращении особенно привлекает начинающих мастеров. Ведь для монтажа не требуется ни пайка, ни сваривание, вследствие чего его можно легко осуществить своими руками и сэкономить значительные средства.

Вернуться к содержанию ↑

Достоинства и недостатки материала

Металлопластиковые трубы удачно сочетают в себе достоинства полимерных и металлических трубных изделий. К числу их основных достоинств относятся:

• Стойкость к коррозии;
• Устойчивость к зарастанию и заиливанию;
• Гибкость;
• Хорошая морозоустойчивость, отсутствие необходимости в утеплении;
• Простой монтаж без специального оборудования;
• Имеют диаметр от 8 мм, что позволяет успешно применять металлопластиковые трубы для теплого пола;
• Повышенная прочность;
• Рабочая температура до 95 °С;
• Срок эксплуатации до 25 лет.

Соединение металлопластиковых труб для отопления

При всех положительных характеристиках металлопластика следует признать, что материал не лишен негативных качеств. Недостатки, которые имеют металлопластиковые трубы в отоплении:

• Ослабление герметичности соединений вследствие многократных температурных перепадов;
• Зауженный внутренний диаметр фитингов;
• Высокая стоимость соединительных элементов.

Вернуться к содержанию ↑

Выбор типа и диаметра труб для отопления

Наиболее распространенный диаметр, какой имеют металлопластиковые трубы в отоплении, составляет от 16 до 32 мм. Однако это касается исключительно централизованного отопления, а если осуществляется монтаж системы «теплый пол», нужен еще меньший диаметр – 8 или 10 мм.

Покупая металлопластиковые трубы для отопления, следует обратить особое внимание на универсальность по отношению к фитингам. Ведь некоторые производители выпускают продукцию, рассчитанную исключительно на фасонные изделия из той же серии.

Это может стать неприятным сюрпризом и серьезно усложнить монтаж.

Металлопластиковые трубы для отопления с фитингом

В зависимости от состава пластика, который был использован для производства трубопровода, металлопластиковые трубы для отопления могут иметь внешний слой:

• Полиэтиленовый;
• Полиэтилен термостойкий;
• Сшитый полиэтилен;
• Полипропилен.

На состав материала указывает специальная маркировка, нанесенная на внешней стороне продукции.

Вернуться к содержанию ↑

Способы соединения элементов трубопровода: компрессионный и прессовый

Металлопластиковые трубы для отопления можно легко установить своими руками, ведь их не нужно паять или сваривать. Монтаж осуществляется с применением латунных фитингов, которые заранее подбираются под диаметр трубопровода. В зависимости от типа используемых фасонных элементов, различают два основных способа соединения металлопластика:

• Компрессионный;
• Прессовый.

Металлопластиковая труба с фитингами

Компрессионные фитинги позволяются максимально упростить монтаж. Система отопления устанавливается своими руками и без использования дорогостоящего инструмента. Однако такой тип соединения нельзя выполнять под бетонной стяжкой, ведь он требует постоянного наблюдения. В случае ослабления герметичности гайку фитинга придется подкрутить, а значит, должен быть постоянный доступ к узлам.

Компрессионные соединения не подходят для системы теплого пола из-за невозможности постоянного доступа к местам стыковки элементов.

Прессовые соединения являются более надежными и герметичными. Однако для установки необходим специальный инструмент, какой выполняет обжим фитингов с трубопроводом. Таким приспособлением стали пресс клещи, что продаются с набором сменных насадок, имеющих различный диаметр.

Также к недостаткам пресс соединений иногда относят их неразъемность, т.е. невозможность повторного использования при демонтаже.

Вернуться к содержанию ↑

Монтаж металлопластикового трубопровода для центрального отопления

Чтобы установка отопления своими руками была выполнена быстро и легко, следует соблюдать некоторые правила. Основные рекомендации изложены ниже:

• Монтаж можно совершать при температуре воздуха +10 градусов и более;
• Если материалы длительное время сохранялись при более низких температурах, следует дать им время для нагревания перед началом работы;
• Поверхностную укладку трубопровода выполняют только после того, как завершатся работы по стяжке стен;
• Резать трубопровод желательно специальным резаком или труборезом;
• Для гибки магистралей используют трубогиб, который предотвращает изделия от заломов и чрезмерных изгибов;
• Магистрали крепятся к стене с помощью специальных хомутов.

Пресс клещи для металлопластиковых труб

Система центрального отопления может быть установлена как с использованием компрессионных, так и с применением обжимных фитингов. Для соединения компрессионными фитингами, необходимо провести такие этапы работы:

1. Отрезать необходимый отрезок трубопровода.
2. Использовать калибратор для придания торцу трубы идеально круглой формы.
3. Надеть гайку и зажимное кольцо.
4. Вставить штуцер фитинга до упора.
5. Установить зажимное кольцо.
6. Накрутить накидную гайку.

Необходимо быть очень осторожным и не применять излишних усилий при закручивании гайки. Сигналом о прекращении работы должны стать характерные потрескивания.

Вернуться к содержанию ↑

Монтаж напольного водяного отопления

Гибкость материала позволяет использовать минимальное количество соединительных элементов. Множество разветвлений можно выполнить и без фитингов, однако в некоторых случаях без них таки не обойтись. Система водяного отопления может быть также установлена своими руками, однако для этого необходимо использовать прессовые фитинги.

Напольное водяное отопление

Сам процесс установки во многом схож с монтажом компрессионных фитингов, единственное отличие состоит в использование пресс клещей вместо закручивания накидной гайки. Пресс клещи для работы с металлопластиком могут быть двух основных типов:

• Ручные;
• Гидравлические.

Пользоваться пресс клещами чрезвычайно легко. Научиться можно с первого раза, на выполнение соединения уходят считанные минуты, а результатом является надежное и прочное крепление трубопровода на долгие годы.

Вернуться к содержанию ↑

3D схема однотрубной системы отопления из металлопластика

характеристики, достоинства и недостатки, особенности монтажа

О том, какие трубы лучше для отопления, металлопластиковые или полипропиленовые, споры ведутся не один год. И у одной и у другой технологии есть приверженцы. Что же такое металлопластиковые трубы? По структуре они сходны с армированными алюминием полипропиленовыми: слой алюминиевой фольги при помощи клеевых составов склеивается с двумя слоями полимера – внутренним и наружным. О качества используемого клея зависит прочность всей конструкции, а от пластика – характеристики: режим использования (температура среды), долговечность, степень химической нейтральности к транспортируемой среде.

Отличаются МП трубы по способу стыковки фольги: есть технология укладки внахлест, а есть — встык, при помощи сварки. Все лидирующие кампании, производящие качественную продукцию, используют метод сварки встык. Для этого нужна дорогая и сложная аппаратура, но такой шов гораздо надежнее. При сварке внахлест нормально согнуть трубу не получится – шов мешает: он или трескается, или складывается в гармошку, да и при постоянном повышенном давлении такой шов быстрее разрушается. В принципе, в этом случае можно не гнуть трубы а использовать фитинги во всех нужных местах, но тогда разводка получается намного дороже: каждый фитинг стоит прилично и даже с учетом того, что трубы со швом внахлест почти в два раза дешевле изделий со сварным швом, экономии не будет.

Структура металлопластиковых труб

Достоинства и недостатки металлопластиковых труб

Начнем с достоинств:

Теперь недостатки:

Большинство недостатков можно отнести, скорее к особенностям и правилам эксплуатации: прятать от ультрафиолета, не использовать для высокотемпературных сред, делать компенсаторы и оберегать от огня (горючесть). А вот остальные это уже не очень приятно. Особенно не радует необходимость подтягивать соединения: рано или поздно наступает момент, когда уже некуда затягивать. И тогда остается одно: менять. Для начала фитинг, а потом, возможно и всю систему.

Особенности и характеристики

В принципе, уже взглянув на поперечный срез трубы, вы можете в какой-то степени определить качественная она или нет: если шов сварной и толщина металла и полимера везде одинаковая – это уже хороший признак. Также однородной и гладкой должна быть внутренняя поверхность трубы: чтобы в ей не могли накапливаться отложения.

Технические характеристики МП

Габариты и параметры:

• толщина стенки 2-3мм;
• наружный диаметр: 16-63мм;
• слой алюминия 0,2-0,7мм;
• допустимы радиус изгиба:
  • при ручном изгибе 80-550мм;
  • используя трубогиб 50-180мм.

Толщина алюминиевого слоя – одна из самых важных характеристик. Она определяет степень переносимости трубой внутреннего давления и во многом определяет область использования.

Важный параметр металлопластиковой трубы — толщина алюминиевой фольги

Например, ведущий производитель металлопластиковых труб швейцарская фирма Henco (Хенко) выпускает два вида продукции (вообще больше, но рассмотрим два): Henco RIXc и Standart. В первой серии трубы трех диаметров (16мм ,20мм, 26мм) и толщиной алюминиевого слоя 0,4 (диаметр 16 и 20 мм) и 0,5мм (диаметр 26мм). В серии Standart диаметры больше — 20мм, 26мм, 32мм и толщина стенок 0,5мм (диаметр трубы 20мм) и 0,7мм у двух остальных. Так вот, трубы с толщиной алюминия 0,4мм можно использовать для ГВС, а все остальные – для отопления. Если толщина слоя алюминия 0,2мм, их использовать можно только для холодной воды, а с толщиной 0,3мм и 0,4мм – только для ГВС. Во всяком случае, так рекомендуют специалисты Henco.

Эксплуатационные условия:

• Рабочие температуры:
  • Постоянная температура +95^оС;
  • Пиковые нагрузки +110^оС;
  • Замерзание 40^оС.

Таких характеристик более чем достаточно для любой системы отопления: централизованная вряд ли выдаст выше 95^оС. Может и будет некоторый всплеск, да и то в конце лета, во время пуска на пару часов. В остальной период такой температуры не дождешься. В системах индивидуального отопления параметры работы системы задаете сами. Так что тут каждый сам себе хозяин. Исключение – системы, работающие с обычными твердотопливными котлами – тут, скорее всего, потребуются исключительно металлические трубы (если нет автоматического управления или теплоаккумулятора).

Пример разводки труб отопления из металлопластика

• Давление:
  • при температуре среды 95^оС до 10Бар;
  • при температуре среды 20^оС до 20Бар;
  • разрушаются при 80-90Бар.

Один из ключевых параметров, определяющих долговечность системы – рабочее давление. Обычно в бытовых системах отопления оно не бывает выше 4Бар, а в индивидуальных вообще находится в пределах 1-1,5Бар.

Так что по этой характеристики МП трубы имеют значительный запас для использования в системах отопления.

Диаметр металлопластиковых труб для отопления

При проектировании системы отопления за точку отсчета берется диаметр выходных патрубков из котла. Далее, даже если система будет полимерная или металлопластиковая, хотя-бы полметра идут металлические трубы того же диаметра. К ним уже можно подсоединять пластиковые. Причем нужно учесть, что диаметр считается по внутреннему просвету, а не по внешнему. Так как толщина стенок у металлических труб и металлопластиковых разная, то наружные диаметры совпадать не будут точно.

Вообще, если система большая – лучше заказать теплотехнический расчет у хорошего специалиста, а определиться только с типом трубы, которой вы предпочитаете делать разводку. Причем выбор специалиста очень важен: теплотехнический расчет может делать далеко не каждый и достаточно распространенная ситуация, когда «спец» просто берет чей-то готовый проект, кое-что меняет, и продает как свой (за немалые деньги). Так что будьте внимательны.

Из металлопластиковых труб можно делать теплый пол

Если же протяженность и количество приборов невелико, можно выбрать диаметр труб для отопления самостоятельно, придерживаясь правил. В общем виде правила выбора диаметра труб выглядят так: до первого ответвления диаметр тот, что и на входе/выходе котла, а далее уже могут быть варианты. Каждое ответвление имеет меньший на шаг диаметр. Например, из котла вышла труба 24мм. Далее идет разделение на две ветки, которые уже будут выполняться 18мм трубами. От ветки к прибору или группе приборов отходит 12мм отвод.

«Обратка» собирается аналогично, только в обратном порядке: от меньшего к большему.

Монтаж: типы фитингов, рекомендуемая область применения и установка

Монтаж металлопластика тем и хорош, что обойтись можно в некоторых случаях без специальных инструментов. Но это при сборке контура холодной воды, в крайнем случае на ГВС. Но вот для монтажа отопления, чтобы собрано было надолго, без навыков и спецоборудования обойтись сложно.

Начнем с типов фитингов. Их для МП существует три вида: прессованные, компрессионные (типа Vestol), и цанговое соединение — фитинги с разрезным кольцом. По сути, отличаются они степенью «разъемости»: цанговые – разборные, компрессионные – условно разборные и пресс-фитинги – неразборные.

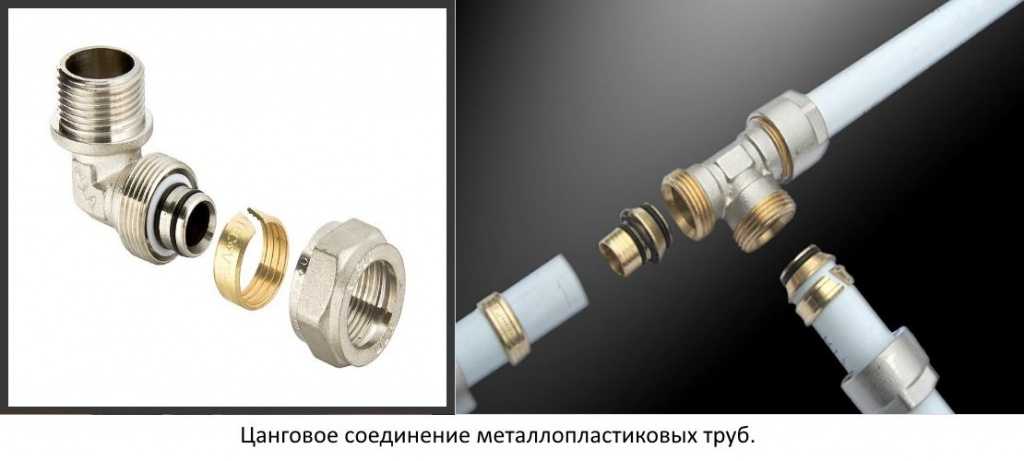

Разъемные фитинги

Любое соединение на основе этих деталей можно собирать/разбирать неоднократно. У этой группы фитингов целых три названия: разъемные (разборные), цанговые и резьбовые. Цены на них больше, чем на аналогичные фитинги других групп. Их корпус сделан из латуни, а фиксируется узел на трубе при помощи прокладки и обжимного кольца. Порядок сборки таков: на откалиброванный участок трубы (используется специальное устройство, которое восстанавливает идеальную форму и размер после использования ножниц) надевается гайка, затем кольцо, после чего до упора насаживается корпус фитинга. На него надевается кольцо, сверху – гайка, которую затягивают руками, а затем и ключом.

Разъемные фитинги для металлопластиковых труб для установки не требуют вообще никакого оборудования

Такие соединения хороши для разводки холодной воды, с некоторой опаской их можно применять для горячей (с условием, что фитинги не будут замуровываться). В системах теплых полов их использовать не рекомендуют, хотя собранные на «фирме» полы работают уже 12 лет без проблем, но была 100% уверенность в подлинности продукции. В контурах отопления такие элементы стоят без проблем несколько лет (2-3 года), затем начинают подтекать. Несколько раз их можно подтянуть, а вот когда резерв резьбы уже исчерпан, приходится менять.

Компрессионные фитинги

Компрессионные или обжимные фитинги являются условно разборными. Они состоят из штуцера и накидной гайки, которые фиксируются на трубе при помощи обжимного кольца. Эти узлы устанавливаются также без использования каких-либо специальных приспособлений, нужны будут два ключа (один, может быть разводным). Область применения у них такая же, как и у разъемных: преимущественно для холодной воды, может быть для ГВС.

Компрессионные фитинги для металлопластика

Пресс-фитинги

Лучшие соединения на сегодня для отопления – узлы под пресс. С этим согласна большая часть монтажников. Только такие фитинги дают надежное соединение, которое «держит» и температуру и давление. Они неразборные, их можно «замонолитить» в пол или стену (если сделаны грамотно). Но без специального оборудования – пресс-машин тут не обойтись. Стоят они дорого – от 1000$, но можно взять «на прокат» за вполне приемлемую цену – 30-50$/сутки.

Фитинги для металлопластика под пресс

Как согнуть трубу

Как не купить подделку

Качество металлопластиковых труб для отопления очень важно: системы из МП хорошего качества стоят десятилетиями, в то время как из подделок уже через 2-3 года начинает капать, а если труба расходится по шву металла, то и лить. Даже если такого не происходит, то через 7-8 лет разрушается алюминий, и все равно начинаются проблемы. Потому на качество обращайте максимум внимания. Как отличить качественные трубы?

Во-первых, покупайте в специализированной торговой точке и просите предоставить сертификат. Это, конечно, не гарантия, но полное отсутствие бумаг является точным признаком контрафактной продукции: официальные поставщики каждую партию снабжают соответствующими документами.

Очень важно купить качественные изделия, а не поддлеку

Во-вторых, внимательно смотрите на трубы/фитинги. Если вы предварительно выбрали производителя, найдите информацию о том, как все должно выглядеть: цвет наружного слоя пластика, цвет внутреннего пластика, фактура (гладкая, шершавая), диаметры и марки производимой продукции, подробности маркировки и написание марки. Часто именно так, по внешним признакам и можно определить подделку: нормальные фирмы наносят надписи четко, в полном соответствии с орфографией. На подделках надписи размытые, часто неровные, в названиях марок вписаны/пропущены буквы или знаки. Это делают по большей части специально: ведь при полном совпадении логотипа кампания может подать в суд. А так, похожее название, но другое…

В-третьих, обратите внимание на срез трубы. Большинство серьезных производителей сваривают алюминий встык. Наличие шва «внахлест» — признак невысокого качества. Также обратите внимание на толщину алюминия – она должна быть одинаковой. Что касается толщины слоя полимера, то внутренний должен быть однозначно одинаковой толщины, а поверхность внутри трубы ровной, гладкой. Наружный слой, если труба традиционной формы, тоже должен иметь одинаковую толщину. Исключение – трубы специальной (не круглой) формы. Тогда также желательно предварительно знать параметры наружного слоя полимера. Вот, собственно, и все средства.

Выводы

Общие выводы можно сделать такие: при использовании качественных материалов и наличии «прямых» рук металлопластиковые трубы для отопления использовать можно. Причем они, даже при своих недостатках, в системах отопления ведут себя лучше стали. Но это справедливо только для качественных «фирменных» материалов и для систем, в которых теплоноситель не разогревается выше 95^оС. При централизованном отоплении таких температур просто быть не может, потому металлопластик можно использовать смело. При индивидуальном отоплении с котлами на автоматическом управлении проблем быть не может: в них можно выставлять температуру теплоносителя. А если так, то выставите 85-90^оС и будет себя и армированный полипропилен (PP или ПП) и металлопластик (МП) чувствовать отлично.

Сложнее с пластмассовыми трубами будет в системах с твердотопливными котлами: если не установлена защита от перегрева, то теплоноситель может быть выше 95^оС. Некоторые супер-качественные МП и ПП трубы переносят нечастые превышения предела. Но именно «переносят» и «нечастые». Чтобы выровнять температуру в системе с котлом на твердом топливе нужно ставить теплоаккумуляторы. Они забирают на себя «излишек» тепла в режиме максимального горения, а потом отдают накопленное тепло, когда котел притух. Вот при таком устройстве и в этом случае можно ставить пластик.
