Трубы для разводки воды в квартире: Какой трубой разводить воду в доме? | Статьи

alexxlab 0 Комментариев

Содержание

план, виды, последовательность, схемы, материалы, инструкция по шагам, советы

Содержание

  • Составляем план
  • Виды разводок
  • Последовательная разводка
  • Коллекторная схема
  • В старых домах
  • Материалы и инструменты
  • Последовательность работ
  • Основные рекомендации

Материалы, инструменты, сложность работ – все будет зависеть от подготовленного плана. Разводка труб водоснабжения в квартире подразумевает наличие четкой схемы. А уже потом всё остальное: закуп необходимого, планирование работ, осуществление монтажа трубопроводной системы.

Составляем план

  • Во-первых, в квартире монтаж труб водоснабжения всегда означает подключение к централизованной сети. Следовательно, схему нужно подгонять под существующие точки подачи воды.
  • Во-вторых, необходимо проанализировать места подключений приборов, сантехники.
  • В-третьих, распределяем все возможные точки потребления воды по помещению: сантехнике по ванной комнате, в санузле и на кухне.
  • В-четвертых, подбираем подходящие по габаритам трубы и составляем схемы их монтажа. На данном этапе также следует определиться со способами стыковки труб и элементов системы, подсчитать необходимое количество материалов: фитинги, арматура, водные фильтры. Запастись инструментом.

Завершит разработку плана расстановка аварийных кранов, задвижек.

Собрав всю необходимую информацию приступаем к чертежу системы. Возможно подсоединение нагревателя воды (котла) – система водоснабжения частично станет автономной. Начните рисунок с плана помещений, расположите их в реальной последовательности. Наложите на него схему подачи воды из централизованной системы, и свою автономную (при наличии).

Далее – в лучших традициях горводоканала. Схема перерастает в проектную документацию с подробным описанием используемых материалов, размеров труб, показатель давления потока. И даже включая химический состав воды. Здесь правила эксплуатации счетчиков.

Схема согласуется с местными органами.

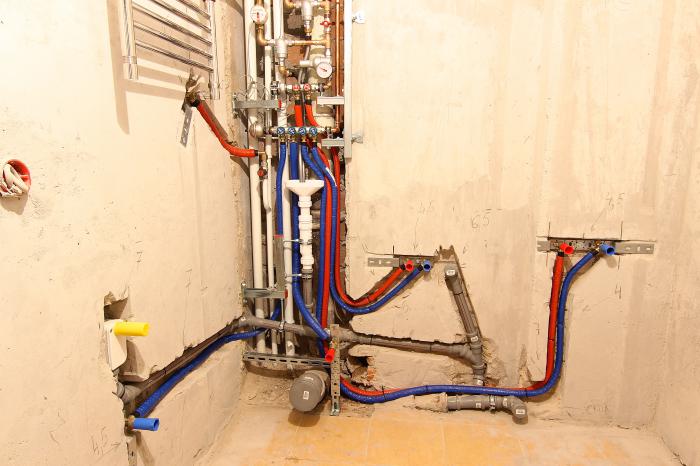

Разводка труб в квартирах

Виды разводок

На особенности разводки труб влияет не только места подачи воды из центральной системы, но и технические характеристики самих помещений и здания в целом.

Существует также классификация: от сложных к наиболее простым видам схем:

  • коллекторная разводка;
  • тройниковая – самая популярная, характеризуется небольшой протяженностью трассы и ограниченным количеством точек потребления воды.

Последовательная разводка

Тройниковую ещё называют последовательной из-за особенностей подключения: в схеме есть общий стояк, к нему последовательно подсоединяются приборы и сантехника. Первое же название данная схема получила из-за необходимости использовать тройные переходники, чтобы создать разветвления к точкам потребления воды. Все они находят вблизи друг от друга, иначе потребуется иная схема разводки.

В отличие от коллекторной, тройниковая не требует больших затрат, много материалов, проста в монтаже, её легко воплотить в жизнь любой домашний мастер своими руками. Поскольку не требуется точных расчетов.

Однако такая схема имеет ряд недостатков, напрямую связанных с особенностью разводки:

  • часто владельцы квартиры (работники офиса) сталкиваются с проблемой снижения воды, при одновременном использовании источников потребления;
  • высока вероятность гидроудара – это перепад давления в трубе. Может закончиться повреждением системы.
  • если возникают серьезные повреждения основной трубы, из строя выходит всё.

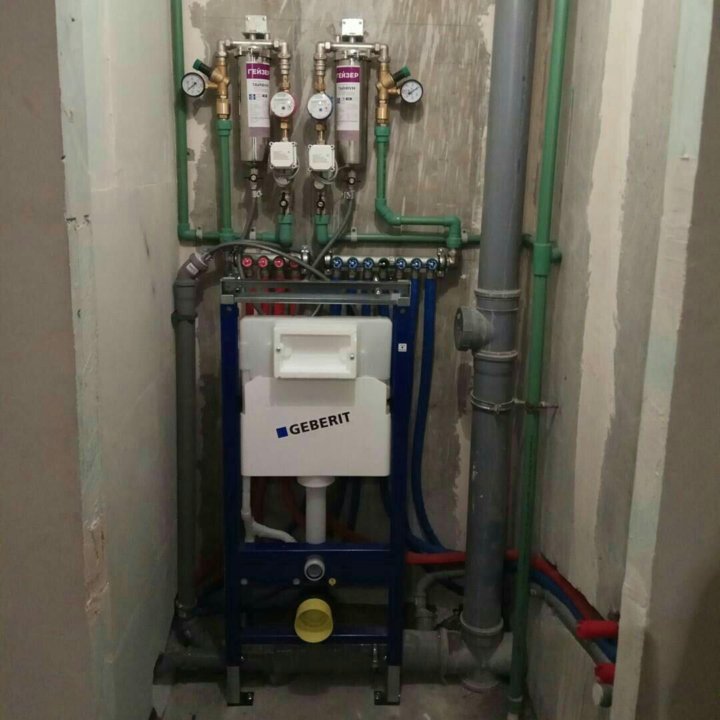

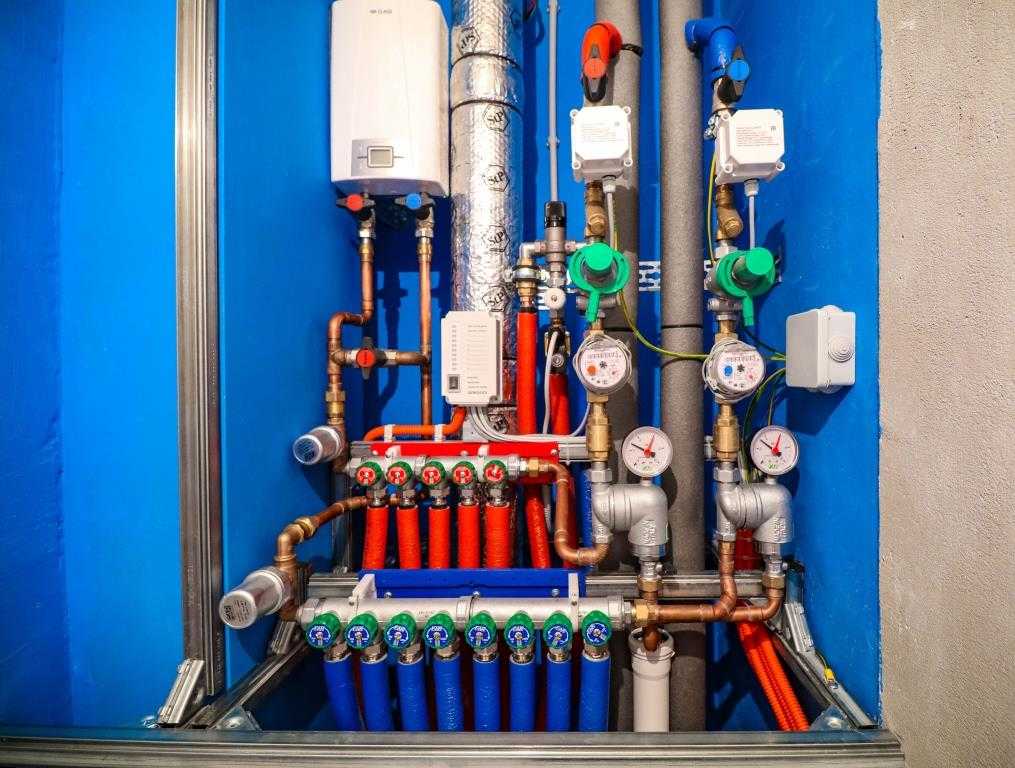

Коллекторная схема

Используется чаще, поскольку количество небольших офисов и квартир-студий, однокомнатных в процентном соотношении к прочим видам жилых и нежилых помещений ничтожно мало.

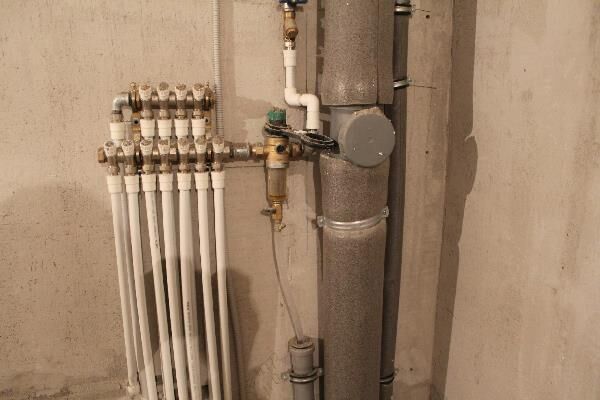

Коллектор водоснабжения

Получила свое название из-за распределителя – коллектора. Представляет собой соединительный элемент, из которого выходят несколько линий. Именно он разводит общий поток по отдельным трубам. Больше применяется в загородном доме, в крупных коммерческих объектах, в элитном жилье, в новостройке.

Благодаря коллекторам вода равномерно распределяется по всем линиям и обеспечивается одинаковое давление в системе.

Схема подразумевает выбор оптимального месторасположения коллектора, учитывая удобство для использования. В коллекторах есть (но не во всех) краны перекрытия, они блокируют воду на определенных линиях трубопровода в системе. К ним должен быть свободный доступ.

Коллекторная схема имеет вариации. Но традиционное её исполнение выглядит так: две линии, одна из которых подает горячую воду, другая холодную. В неё входит:

  • шаровые краны;
  • аварийный шаровой кран на ГВС и такой же на ХВС;
  • фильтры тонкой и грубой очистки;
  • счетчик;
  • редуктор давления;
  • и, конечно, сам коллектор.

Преимуществ коллекторной разводки масса:

  • надежность;
  • возможность проводить работы, профилактику, отключив одну из линий без ущерба для других;
  • равномерный напор;
  • возможность установить (заранее продумать) индивидуальную фильтрующую систему.

Вместе с тем реализация такого сложного плана требует и больше усилий и знаний в проектировании и установке.

В старых домах

Безусловно, в системах водоснабжения в хрущевке, сталинке и прочих многоэтажных домах старой постройки будут существенные различия с трубопроводом новостройки.

Например, в новых домах используют в основном полимерные трубы для устройства водоснабжения. А попробуйте заменить часть трубы в сталинке на пластиковую разновидность – получите только сырость по всему полу, стенам из-за образующегося постоянно конденсата.

Также разница будет ощутимой, когда начнете планировать расположение точек подачи воды – напрямую зависит от особенностей планировки.

Множество нюансов в устройстве трубопровода в старых домах и новостройках, также как и в частном доме и в квартире. Всегда первый вариант более сложный, усовершенствованный и требует учесть массу рекомендаций и особенностей (например, протяженность магистрали, наличие дополнительных приборов, линий).

Материалы и инструменты

Рассмотрим все, что понадобиться для создания трубопровода в квартире:

  • В первую очередь, безусловно, нужно приобрести трубы. Пластиковые, металлопластиковые, медные – ассортимент огромен. И каждая разновидность имеет свою цены, свои преимущества и недостатки. Выбор за вами. Главное подобрать нужный диаметр в соответствии с необходимым напором воды, с протяженностью магистрали, с количеством бытовых приборов. Здесь действует принцип: чем больше потребность, тем больше диаметр.
  • Вам понадобятся следующие дополнительные материалы:

Крепёж для трубы

  1. крепежи;
  2. переходники;
  3. шланги, краны и прочие материалы для сантехники и приборов быта.
  • Из профессионального оборудования подготовьте сварочный аппарат, перфоратор, угловая шлифмашины.
  • Ручной инструмент: рулетка, уровень, молоток.
  • Средства защиты.

Последовательность работ

Инструкция по коллекторной разводке труб представляет собой поэтапный план действий:

  • Сначала перекройте воды в здании, в квартире (доме).
  • Устанавливаем шаровые краны – аварийные при входе на магистральных стояках. Не забудьте о профилактики протечек – о кранах отключения.
  • Фильтры грубой очистки.
  • Счетчики ГВС и ХВС, в соответствии с планом-чертежом.
  • Осуществляем монтаж редукторов. Они позволяют предотвратить повреждения системы, если вдруг возникнет перепад давления. Редукторы устанавливают, если в стояке давление слишком высокое (выше пропускной способности других устройств, сантехнических). Чтобы излишки не сливались в канализационную систему, следует на данном этапе соорудить специальный сток.

Манометр установите вертикально. Вмонтируйте отсекающие краны. Проследите, чтобы стрелка прибора правильно отображала направление воды.

  • Коллектор – должен оказаться на своем месте. Максимально в них предусмотрено 4-е вывода. Если нужно больше, следует приобрести ещё один коллектор.
  • Прокладываем трубы. Многие рекомендуют пластиковые трубы, их легче устанавливать без помощи профессионалов. Но не всегда они являются удачным вариантом. Например, в старых домах, как мы отмечали в данной статье, если выбрать недорогую модель, можно об этом очень быстро пожалеть.

Скрытый монтаж труб

Монтаж осуществляется так:

  1. при необходимости трубы нарезают по размеру;
  2. сваривают в соединения.
  • Осуществляем проверку системы. Потребуется для этой цели помощник. Перекройте подачу воды, если обнаружите протечку из-за некачественной сборки элементов системы.

Если указанная технология монтажа была соблюдена в точности по индивидуальной схеме, проблем с водопроводом у вас долго не возникнет.

Основные рекомендации

Если вы готовитесь провести все работы самостоятельно, обратите внимание на советы мастеров. Они рекомендуют экономить и соблюдать ряд правил:

  1. стыков, как и переходников, должно быть минимум – это позволит сэкономить и вместе с тем увеличит надежность вашей системы водоснабжения;
  2. необходимо четко соблюдать технологию соединения труб в соответствующих местах;
  3. последовательно реализуйте схему монтажа, чтобы получить нормальное распределение давления. Приобретите трубу с диаметром побольше, чтобы установить её в точке подключения. Так вы добьетесь нормализации давления.
  4. не забывайте об аварийных кранах – установите их на проблемных участках и в точке подключения, чтобы иметь возможность в любой момент перекрыть воду в нужных местах;
  5. шлангов также используйте по минимуму. Они не обеспечивают герметичность, и не выдерживают перепады давления.

Подойдите к вопросу с профессиональным энтузиазмом и бдительностью. Разводка труб водоснабжения в квартире, если все работы сделаны правильно, обеспечит вас бесперебойной подачей воды и подарит комфорт проживания.

Разводка труб водоснабжения своими руками + фото

Замена старых водопроводных труб в квартире или выполнение разводки труб водоснабжения своими руками в новостройке выполняются практически одинаково. Отличие состоит лишь в том, что в первом случае имеющиеся металлические водопроводные трубы сначала придется демонтировать (полностью или частично) и лишь затем приступать к монтажу нового водопровода.

Сам процесс выполнения разводки труб водоснабжения своими руками состоит из нескольких этапов.

Проектирование

Схема водоснабжения

В первую очередь следует выполнить чертеж (его можно сделать от руки на любом листе бумаги) разводки труб с учетом всех имеющихся в помещении потребителей (бачок унитаза, раковина, ванна или душевая кабина, стиральная машинка). Если водопроводные трубы меняются или монтируются не только в ванной комнате, то дополнительно следует учесть кухонную раковину и посудомоечную машину.

Схема разводки труб в санузле

На чертеже также следует обозначить места установки запорных вентилей и, конечно, поворота труб, а также угол их поворота. Все расстояния на бумаге следует указывать в сантиметрах или метрах.

Обратите внимание! Диаметр основной подающей трубы должен быть больше диаметра отводов, по которым вода будет поступать непосредственно к сантехническим приборам.

Обычно от основных подающих горячую и холодную воду труб, проходящих через ванную и кухню, делают вертикальные отводы к установленной сантехнике. Чтобы труб не было видно, их лучше прокладывать либо под штукатуркой (но так к ним в дальнейшем будет затруднен доступ), либо по низу стены (где их в дальнейшем или закроют сантехнические приборы или специально сделанный короб).

Подсчет материалов

Трубы и фитинги из полипропилена

Основываясь на выполненном чертеже, следует подсчитать необходимый расход материалов: труб и фитингов (уголков, тройников, муфт). Не забывайте, что трубы следует покупать с небольшим запасом, на тот случай, если в процессе работы вы допустите какую-нибудь ошибку.

Наибольшей популярностью в наши дни пользуются полипропиленовые трубы – легкие, надежные, долговечные, не поддающиеся коррозии. Кроме того, их легко соединять с помощью пайки, места стыков при этом оказываются полностью герметичными.

Обратите внимание! Для холодной воды можно взять трубы, состоящие исключительно из полипропилена, а для горячей воды подойдут только полипропиленовые трубы с армированным слоем из металлической фольги.

Необходимые инструменты

Ножницы для резки пластмассовых труб

Для работы с полипропиленовыми водопроводными трубами вам понадобится специальный инструмент: «паяльник» с насадками, зачистка, ножницы для резки труб, а также карандаш и рулетка. Паяльник лучше взять в аренду на день или два в том же магазине, где вы будете приобретать трубы.

Сборка труб

Пайка полипропиленовой трубы прямо на стене

Вся разводка труб водоснабжения своими руками собирается на месте в точном соответствии с ранее выполненным чертежом. Сами трубы и фитинги соединяются между собой с помощью паяльника, который нагревает полипропилен до температуры плавления. После соединения деталей и их полного остывания стык будет неразъемным и полностью герметичным.

Обратите внимание! Если при работе труба оказалась отрезана слишком короткой, ее длину можно увеличить, добавив еще один кусочек с помощью муфты. Неправильно выполненные соединения труб и фитингов переделке не подлежат. Вам придется отрезать испорченный тройник (уголок или муфту), и заменить его новым, не забыв при этом удлинить трубу до необходимой длины.

Фитинги

Полипропиленовые фитинги

Чтобы выполненная вами разводка труб не просто выглядела аккуратно, но и вода в ванную и кухню поступала под необходимым давлением, следует обратить особое внимание на выбор фитингов:

  • комбинированные фитинги (с впрессованными латунными элементами) будут необходимы в местах подключения полипропиленовых труб к остаткам металлических труб (к примеру, на отводе от стояка холодной или горячей воды, проходящего через все этажи здания), а также там, где труба будет соединяться с гибкими шлангами, подводящими воду непосредственно к сантехническому прибору;
  • в тех местах, где будет меняться диаметр труб (например, отвод от подающей воду горизонтальной трубы), следует пользоваться специальными тройниками;
  • запорные вентили обязательно нужно устанавливать перед бачком унитаза, а также сразу на месте ввода труб в ванную комнату и кухню.

Видео

Пример разводки труб водоснабжения вы можете увидеть в следующем видеоматериале:

Фото

Штробление стен под разводку

Схемы разводки

Шейверы

Проектирование системы водоснабжения

Примерная схема разводки

Правильная разводка труб водоснабжения

Маскировка труб коробом

Фитинги для полипропиленовых труб

3 аспекта водопроводных систем вашей квартиры

Сантехника / 16 марта 2021 г. 8 марта 2022 г.

Знаете ли вы, что только 35 процентов населения США живет в частных домах? Это означает, что колоссальные 65 процентов населения фактически строят свою жизнь в квартире. Это согласно демографическому отчету жителя, подготовленному Национальным советом по многоквартирному жилью!

Как управляющий многоквартирным домом, вы должны быть хорошо осведомлены о системах вашей собственности. Понимание того, как устроена ваша водопроводная система и как она работает в вашем многоквартирном доме, важно в случае проблемы с сантехникой.

В этой статье мы рассмотрим основы квартирной сантехники, чтобы вы были в курсе.

Что нужно знать о водопроводных системах вашей квартиры

Водопроводная система вашей квартиры представляет собой сложную систему, состоящую из нескольких труб, приспособлений и фитингов. Он служит двум основным целям: распределять пресную воду и утилизировать сточные воды. Он также имеет две отдельные подсистемы, состоящие из труб: одна подает пресную воду внутрь, а другая отводит сточные воды.

1. Как это работает

В многоквартирном доме установка сантехники немного сложнее, чем в обычном жилом доме. Но по большей части система пресной воды требует давления, чтобы поднять воду и распределить ее по всему зданию. С другой стороны, система водоотведения в этом не нуждается, так как сточная жидкость движется вниз и выходит из здания.

2. Какие существуют два типа систем

В целом многоквартирный дом можно отнести к категории многоэтажных или многоквартирных жилых домов. Сантехнические системы также различаются от одного типа к другому, поэтому обратите внимание на следующее:

  • Водопроводная система многоэтажного дома: Это высотное здание, в котором напора городского водопровода недостаточно для распределения воды по всему зданию. По этой причине для равномерного распределения и подачи воды требуется более надежная водопроводная система. Система, скорее всего, будет иметь несколько труб, кранов и клапанов, чтобы вода попадала туда, где она нужна.
  • Многоквартирная водопроводная система: В этом здании также есть отдельные квартиры, как и в первом типе. Тем не менее, он не сталкивается с той же проблемой давления воды. Из-за этого его водопроводная система больше похожа на типичные жилые дома.

3. Необходимость технического обслуживания

Как и в случае с любой водопроводной системой, регулярный осмотр и техническое обслуживание обязательны. На самом деле, это тем более необходимо, если вы хотите обслуживать свою систему в своем многоквартирном доме.

Последнее, что вы, как управляющий недвижимостью, захотите услышать, это жалобы на водопроводные трубы от одного или нескольких ваших арендаторов, потому что проблемы не были устранены на раннем этапе. По этой причине вы должны планировать проверку сантехники и техническое обслуживание не реже одного раза в год. Точно так же не забудьте сообщить своим арендаторам о любых потенциальных проблемах с сантехникой, чтобы их можно было решить немедленно.

С другой стороны, вы как арендатор несете единоличную ответственность за надлежащий уход за своей квартирой и водопроводной системой. Эта превентивная мера просто требует, чтобы вы регулировали использование воды, обеспечивали надлежащую утилизацию отходов и избегали засорения стоков.

Заключение

Теперь у вас есть более широкое представление о том, как устроена водопроводная система вашей квартиры и как она работает внутри ваших зданий. Независимо от того, являетесь ли вы управляющим недвижимостью или арендатором, обязательно примите во внимание жизненно важные рекомендации по сантехнике, описанные выше. В конечном счете, поддержание вашей водопроводной системы в отличной форме и рабочем состоянии обеспечит бесперебойную подачу воды и надлежащий дренаж сточных вод, чтобы не возникало нежелательных ситуаций!

Вам нужны аварийные сантехники в Санта-Кларе для вашей квартиры? Вы пришли в нужное место! Мы являемся вашим ведущим подрядчиком по ОВКВ в Калифорнии, предоставляя круглосуточные услуги по водоснабжению, отоплению и охлаждению для товариществ собственников жилья, многоквартирных домов, а также коммерческих или промышленных объектов. Свяжитесь с нами сегодня, чтобы узнать, как мы можем помочь!

Разводка водопроводных труб в квартире: схемы устройства системы

Вода является ключевым элементом жизнеобеспечения каждого дома. А грамотная разводка труб водопровода в квартире позволяет обеспечить бесперебойную подачу воды ко всем точкам водозабора – сантехнике и оборудованию.

Проект системы основан на гидравлическом расчете, определении возможных потерь давления и выборе диаметра трубы. Немаловажное значение будет играть и сама схема подключения – коллекторная или последовательная. Согласитесь, на первый взгляд все кажется сложным и запутанным. Однако это не так.

Поможем разобраться с нюансами обустройства внутренней водопроводной сети, наметим принципы и схемы магистрали. Изучив материал, вы справитесь с проектированием и разводкой водопроводных труб самостоятельно.

Содержание статьи:

  • Проектирование водопровода в квартире
  • Гидравлический расчет поквартирного водоснабжения
  • Расчет диаметра водопроводных труб
  • Расчет потерь напора воды
  • Схемы водораспределения
  • 2
  • 2
  • Последовательное водоснабжение
  • Коллекторное водоснабжение квартиры
  • Трубы для бытового водоснабжения
  • Соединения металлических труб
  • Нюансы сборки пластиковых труб
  • Выводы и полезное видео по теме

    • Проектирование водопровода в квартире

    Составление проекта правильной разводки водопровода позволит избежать проблем как на этапе монтажа труб и позже, при использовании водопотребляющего оборудования.

    Следует точно определить перечень сантехнического и водопотребляющего стационарного бытового оборудования, установка которого будет производиться в квартире. Затем начертите план квартиры в масштабе, обозначьте на нем положения устройств, требующих подключения к водопроводу.

    Осталось определить схему развязки трубопровода с учетом плана всего водопотребляющего стационарного оборудования. Помимо водопотребителей на схеме указывают оборудование, входящее в состав водопроводной сети (насосы и др.), длину участков трубопровода и диаметры труб.

    Водопроводные коммуникации практичнее проводить вдоль стен — в воротах или поверху. При необходимости можно обшить линию поверхности коробом из пластика, гипсокартона (+)

    В идеале схема должна учитывать расположение и характеристики (размер, тип) переходников, фитингов, муфт и т. д. Однако это осуществимо только для сантехники. Без этих «деталей» проще подготовить проект, пойти с ним в магазин сантехники и показать проект продавцу. Он поможет подобрать необходимые «мелкие» компоненты.

    Но прежде чем идти за трубами и фитингами, необходимо сделать гидравлический расчет конструкции водопровода. Это позволит убедиться в отсутствии значительного падения давления в проектируемой системе водоснабжения, ее способности обеспечивать водой всех потребителей при их одновременной работе.

    Гидравлический расчет поквартирного водоснабжения

    Под гидравлическим расчетом водоснабжения подразумевается расчет трех параметров:

    • расход воды на отдельных участках трубопровода;
    • скорость воды в трубопроводе;
    • диаметр трубы , при котором допустимо падение давления.

    Если с учетом потерь на движение по трубопроводу напор окажется ниже нормы, потребуется установка стимулирующего насоса на водопроводе.

    Водопроводы, построенные на тройниках, легче монтировать и скрывать от глаз. Однако у последнего водопотребительного устройства может не хватить давления (+)

    Установить норматив расхода воды для определенного сантехнического оборудования можно либо из его техпаспорта, либо в обобщенном виде по СП 30. 13330. 2012 г. (Приложение А1).

    Информация о нормативном расходе из вышеуказанного приложения, применимого к бытовой сантехнике, указана в таблице на картинке.

    Чем больше оборудования подключено к водопроводной сети и чем чаще оно используется одновременно, тем
    выше риск недостаточного давления. Особенно это касается последовательных трубопроводов (+)

    Так как сантехнические приборы в квартире находятся в контуре одной водопроводной сети и предполагается их одновременное использование, затраты суммируются.

    Например, в квартирной водопроводной сети есть умывальник, душ и унитаз, одновременная работа которых вполне возможна. Суммируем наибольшие секундные расходы первых двух устройств: 0,15+0,2=0,35 л/с.

    Применительно к унитазу в таблице указан максимальный расход воды в секунду на смыв, а не на набор бачка. Следовательно, нужно посчитать в секундах средний часовой расход для данного сантехнического прибора: 4:3600 = 0,0011 л/с. Суммарный секундный расход для трех устройств составит: 0,35 + 0,0011 = 0,3511 л/с.

    Расчет диаметра водопроводных труб

    Сечение водопровода, точнее площадь сечения, определяется по формуле:

    S = π 2 ,

    Где:

    • S — площадь поперечного сечения трубы, м 2 ;
    • π — число «пи» с достаточным значением 3,14;
    • r — радиус внутреннего сечения, м

    Как правило, в отношении стальных труб значение радиуса равно половине значения их номинального прохода (ДУ). У пластиковых труб номинальный наружный диаметр и внутренний диаметр обычно отличаются на ступень. Например, у полипропиленовой трубы 40 мм внутренний диаметр составляет примерно 32 мм.

    Используя только формулу расчета площади сечения труб, не получится рассчитать необходимые пропускные параметры водопровода.

    Необходимо использовать еще одну формулу:

    Q = V · S ,

    Где:

    • Q — расход воды, м 3 ;
    • В — расход воды, м/с;
    • S — площадь поперечного сечения трубы, м 2 .

    Нормы для систем хозяйственно-питьевого водоснабжения ограничивают диапазон скорости воды в пределах 0,7-1,5 м/с. Если вода будет двигаться с большей скоростью, то водопроводные трубы . Определяем внутреннее сечение трубопровода с учетом наибольшей допустимой скорости движения воды.

    Чем выше скорость жидкости в водопроводных трубах, тем больше сопротивление ее продвижению. Тем более
    при падении давления в трубопроводе 16 мм из-за недостаточного сечения подкачивающий насос не поможет (+)

    Сначала переведем расчетный расход воды, используя приведенные выше расчетные данные для умывальника, унитаза и душа, в кубометры в секунду: 0,3511 · 0,001 = 0,0003511 м 3 /с.

    Теперь можно будет рассчитать минимальную площадь поперечного сечения трубопровода, применив вторую формулу и введя максимально допустимое значение скорости воды: S = 0,0003511: 1,5 = 0,000234 м 2 .

    Определяем радиус внутреннего сечения водопровода по первой формуле: r 2 = 0,000234: 3,14 = 0,00007452. Вычисляем корень из полученного значения и получаем: r = 0,00863 м. Соответственно в миллиметрах радиус внутреннего сечения будет 8,63 мм.

    Умножив полученное значение радиуса на два, находим необходимый диаметр трубы для водопровода: 8,63 · 2 = 17,26 мм. Те. оптимальное дистанционное управление трубопроводом 20 мм (округление в большую сторону).

    Расчет потерь напора воды

    Формула для определения потерь напора в трубопроводе определенной длины следующая:

    H = iL · (1 + K) ,

    Где:

    • H — величина потери напора, м;
    • и — гидравлический уклон труб водопроводной сети квартиры;
    • L — длина водопроводных труб, м;
    • К — коэффициент, связанный с назначением водопроводной сети.

    Для трубопроводов питьевой воды коэффициент К равен 0,3.

    Вообще, наибольшая сложность с этой формулой возникает в отношении непонятного параметра «гидравлический уклон». Под ним понимается сопротивление движению воды, оказываемое трубой.

    Параметры, влияющие на гидравлический уклон:

    1. Скорость течения . Больше скорость — выше гидравлическое сопротивление трубопровода.
    2. Диаметр водопроводной трубы . Чем он меньше, тем выше значение гидравлического сопротивления.
    3. Степень гладкости внутренних стенок трубы . Эта характеристика зависит от материала трубопровода (труба из ПНД более гладкая, чем стальная) и продолжительности его службы (известковые отложения, ржавчина).

    Наиболее удобным способом расчета гидравлического уклона является таблица Ф.А. Шевелева. С его помощью можно будет относительно быстро определить гидравлический уклон с учетом диаметра, материала трубопровода и скорости движения воды.

    Если количество водопотребляющих приборов превышает 7 единиц и длина водопровода более 25 м,
    потребуется либо построить магистраль на коллекторной гребенке, либо использовать трубу 20 мм (+)

    Однако информация из таблицы Шевелева несколько устарела – современная сантехника работает под более высоким избыточным давлением, чем сантехника прошлого века. Сегодня нормальное превышение должно быть не менее 0,3 кгс/м.

    Выполним для примера потери давления в водопроводе из пластиковой трубы диаметром 20 мм, общей длиной 23 м и наибольшей скоростью воды 1,5 м/с.

    Гидравлический уклон трубопровода с указанными параметрами составит 232,7 при длине 1000 м (1000i). Чтобы найти значение i, используемое в формуле расчета перепада давления, необходимо разделить на 1000, т. е. 232,7:1000 = 0,2327.

    Учитывая значение коэффициента 0,3 (питьевое водоснабжение), рассчитываем по формуле: H = 0,2327 · 23 · (1 + 0,3) = 6,95 м.

    Тех. избыточное давление на последнем (концевом) сантехническом приборе 0,5 атмосферы будет достигнуто, если давление в хозяйственной водопроводной сети будет 0,5 + 0,695 = 1,195 кгс/см 2 .

    Так как давление в магистральном трубопроводе обычно не ниже 2,5 атмосфер, то условие функционирования рассматриваемой в примере системы водоснабжения вполне выполняется.

    Схемы разводки воды

    Выбор оптимальной схемы подключения водопотребляющего сантехнического оборудования зависит от количества потребителей, стадии ремонта, в котором находится квартира и финансовых возможностей ее владельца.

    На сегодняшний день наиболее распространены два способа распределения водоснабжения внутридомовых потребителей:

    1. Последовательный . От стояков, подающих воду, отводится единственный трубопровод магистрального типа, поочередно питающий водопровод и бытовые приборы.
    2. Коллектор . Через водораспределитель, именуемый «гребенкой», жидкость по отдельным трубам поступает к потребителям в квартире.

    Часто в квартирных водопроводах сочетают оба вида разводки, это удобно и выгодно. Рассмотрим эти схемы более подробно.

    Последовательное водоснабжение

    При планировании строительства квартирного водопровода по тройникам (последовательному) важно не ошибиться с диаметром труб. Правильно выбрать сечение магистрали позволит в том числе и расчет потерь напора воды.

    Участки трубопровода, соединяющие водопровод с подающей магистралью, подключаются к ней через тройники или водовыпуски (+)

    Этот способ построения водопровода в квартирах широко применялся в советском прошлом по следующим причинам — небольшая площадь жилья, простота и низкая стоимость работ.

    Недостатки серийной линии выражаются в значительном снижении напора воды на подключаемом к ней новейшем сантехническом оборудовании. В системах горячего водоснабжения вода значительно остывает, приходится ее опускать и ждать, пока жидкость нужной температуры дойдет по трубе до потребителя.

    Фотогалерея

    Фото

    Последовательная схема подключения труб и водопровода к стояку выполняется с использованием традиционных тройников. Поэтому ей был присвоен второй эффективный сантехнический термин — тройник

    В тройниковом водопроводе все сантехнические приборы подключаются поочередно, из-за чего напор в самом дальнем из них обычно значительно ниже, чем в ближних к стояку

    Последовательная, иначе тройниковая, схема сборки водопровода подводящие трубопроводы считается наиболее экономичным. Для его реализации требуется минимальный метраж труб и количество фитингов

    Падения давления можно избежать, организовав водопровод по кольцевой схеме. В этом случае вода будет поступать во все точки водоразбора с одинаковым напором

    Тройник монтажный водопроводный

    Принцип работы тройниковой системы

    Уменьшенный расход труб при монтаже

    Скрытая разводка трубопроводов

    Однако при небольшой протяженности водопровода выбор тройниковой схемы подачи оправдывает ее сравнительную дешевизну .

    Коллекторный водопровод квартиры

    От серийного трубопровода коллекторную отличает допустимость применения труб меньшего сечения без потери давления. Индукционный водяной насос на гребенке не нужен.

    Принцип коллекторной разводки напоминает систему отопления «теплый пол» — потоки воды распределяются по нескольким веткам трубопровода небольшой длины (+)

    Для больших квартир такая фановая разводка идеальна.

    Во-первых, объемы подачи воды в каждый отдельный трубопровод позволяют точно регулировать. Специальные механизмы на коллекторной «гребенке» настроены на подачу необходимого объема жидкости.

    Галерея изображений

    Фото

    Коллекторная разводка предполагает подачу горячей и холодной воды к каждому сантехническому прибору одновременно. Давление во всех точках системы будет равнозначным

    Существенным преимуществом коллекторной разводки является то, что можно использовать две и более водоразборных точек, не опасаясь, что в ней будет недостаточно воды и изменится температурный баланс

    Существенный минус коллекторной разводки – повышенный расход труб и фитингов. Как минимум для каждой ветки нужен свой запорный кран

    Из-за малой эстетичности многочисленных трубопроводов в схеме коллекторного водопровода их стараются скрыть в стяжках и в штробах

    Для монтажа водопроводов коллекторы выпускаются с количеством выводов от двух до четырех . При желании их количество можно увеличить, соединив две коллекторные гребенки последовательно

    Коллекторная проводка идеальна для систем с тремя-четырьмя водоразборными точками в пределах одного стояка. Желающим увеличить количество обслуживаемой сантехники рекомендуется не увлекаться и не подключать более десятка водопотребителей

    На каждую ветку коллекторного водопровода можно поставить «свой» регулятор давления для регулировки давления в соответствии с потребностью сантехники и индивидуальными предпочтениями

    Коллекторный принцип сборки системы может быть применен в тройниковых водопроводах. Однако преимущества последовательной схемы уменьшаются, так как увеличивается расход труб и фитингов

    Подача горячей и холодной ветки к каждому устройству

    Водоразборные розетки для смесителя и крана с холодной водой

    Прокладка ответвлений по схеме коллектора

    Скрытая прокладка труб в приоритете

    Коллекторы для систем водоснабжения

    Максимальное количество обслуживаемых приборов

    Установка кранов и регуляторов давления

    Применение коллекторного принципа в тройниковой разводке

    3

    Это особенно удобно для управления ГВС – в любой момент можно уменьшить расход ГВС до конкретной точки потребления. Но контуры коллекторной воды имеют сложную архитектуру и требуют большего количества труб для строительства.

    Трубы для бытового водоснабжения

    Точно определяет возможные способы их монтажа. В быту используются трубы четырех основных типов: стальные, медные, металлические и гибкие трубы, называемые водопроводными.

    Фотогалерея

    Фото

    Трубы в водопроводе

    Металлопластиковые трубы в коллекторном исполнении

    Тройник из полипропиленовых труб

    Открытый способ прокладки медных и стальных труб

    Стальные трубы наиболее прочный, а потому надежный. Поэтому в квартирах вся проводка, подсоединенная к стоякам воды, делается только из стали. Наиболее стойкими к ржавчине являются оцинкованные.

    Медные трубы более надежны, чем стальные или пластиковые. Но только при условии профессиональной сборки
    . Пайка медных отрезков связи — занятие не любительское

    Сборка водопровода осуществляется сварными и раструбными соединениями, а также с применением . Для оцинкованных труб сварка неприменима, так как разрушит защитный слой.

    Отличаются высокой надежностью и долговечностью, но являются самыми дорогими. Медные трубы обладают высокой теплоотдачей; теплоизоляция для них обязательна. Соединение медных труб осуществляется капиллярной пайкой и фланцами — резьбовыми и пресс-фитингами.

    При всем удобстве пластиковых труб в качестве водопроводных коммуникаций они имеют эксплуатационные ограничения — работа с водой при температуре не выше 95°С и под давлением не выше 10 атмосфер. Сборка отрезков ПВХ при строительстве водопроводной сети осуществляется с помощью специальной арматуры.

    Самый распространенный . Они хорошо подходят для внутренней разводки в квартире. Основным недостатком сантехнического металлопластика является низкая устойчивость к механическим повреждениям. Такие трубы монтируются только врезкой в ​​стену, их нельзя выводить открыто.

    Гибкий водопроводный шланг заключен в металлическую обмотку. Благодаря обмотке он способен держать высокое давление, но неустойчив к внешним повреждениям.

    Данный вид подводки используется в границах одного помещения, например, для подключения раковины, посудомоечной или стиральной машины, водонагревателя к источнику воды.

    Соединения металлических труб

    Крепление секций труб таким способом выполняется на резьбовое соединение. Соединяемые участки труб должны иметь внутреннюю резьбу (один сегмент) и внутреннюю резьбу (второй сегмент). Диаметр резьбы указан в дюймах. Резьбы изготавливаются диаметром 1/2, 3/4, один дюйм, полтора, два дюйма и т. д.

    Сборка водопроводных труб без специальных ключей будет особенно сложной. Внешне простой газовый ключ
    позволит затянуть гайку и удерживать трубу, а также выполнять эти работы одной рукой

    Различать трубную и крепежную резьбу. Первый режется на трубы, второй на муфты и прочий крепеж (фитинги).

    Для соединения двух жестко закрепленных участков трубопровода используются разъемные соединения — выступы. На одном отрезке трубы делается длинная резьба — достаточная, чтобы полностью затянуть муфту и подвести ко второму отрезку с коротко нарезанной резьбой.

    Галерея изображений

    Фото

    Если требуется выполнить разъемное соединение стальных водопроводных труб, используется длинная резьба. Для установки фасонных элементов нарезается короткая, используется для формирования неразъемных соединений

    Резьба может быть нарезана электрическим или ручным инструментом, отверткой, непосредственно на объекте. Однако лучше перед сборкой системы обратиться в мастерскую, в которой эта работа будет выполнена намного точнее и качественнее.

    Для выполнения линейных соединений нарезают как короткую, так и длинную резьбу. Шаг резки должен быть идеальным. Резьба 1/2 и 3/4 дюйма нарезается плашкой за один проход, если диаметр больше, то в два приема

    Предварительно изогнутые и прямые прогоны с резьбой, расположенной на обоих концах, можно приобрести вместе с трубами при покупке материала для системы

    Нарезание резьбы на сантехнических трубах осуществляется с помощью отверток и метчиков. Перед нарезкой место воздействия обрабатывают олифой. Применяется также при работе для охлаждения зоны реза и инструмента

    Для формирования резьбы подходящего диаметра в наборах сантехнических режущих инструментов имеются клуппы и метчики соответствующего размера

    Сантехнические резьбовые соединения собираются с использованием уплотнителей: льняной или полимерной нити. Перед намоткой резьбу обрабатывают белилами или суриком

    Все резьбовые соединения сначала накручиваются вручную. Затяжка разводным трубным ключом

    Детали для сборки линейного разъемного соединения

    Резьбовые трубы и фитинги

    Ступенька для резки труб для разъемного соединения

    Заводские автомобили

    Ручная отвертка и метчики для сантехнических работ

    Набор инструментов для резьбы разного диаметра

    Сборка резьбового сантехнического соединения

    Затяжка резьбового соединения

    Осталось открутить муфту с первой трубы на короткую резьбу второй, соединенной с первой.

    Порядок сборки привода следующий:

    1. Для герметизации короткой резьбы на нее накручивается льняная обмотка, промазанная масляной краской (например, сурик). Можно перемотать пластиковой фум-лентой.
    2. На отрезок трубы с длинной резьбой навинчивается контргайка. Он необходим для фиксации муфты.
    3. Муфта навинчивается на длинную резьбу до контргайки.
    4. Выровняв соединяемые трубы, наверните муфту на короткий участок резьбы. Осталось затянуть участок длинной резьбы между контргайкой и муфтой льняной нитью, навернуть контргайку на муфту так, чтобы уплотнение оказалось в фаске контргайки.

    Для формирования привода удобно использовать специальные трубные ключи — Волевача и двухрычажные системы.

    Водопроводный коллекторный комплекс лучше всего собирать полностью из металлических элементов. Тогда
    распределительный узел будет самым надежным, его сегменты гарантированно не ослабнут

    Помимо муфт, металлические трубы можно соединять пресс-фитингами, предназначенными для медных или стальных труб. Пресс-фитинги внешне аналогичны обычным муфтам, но имеют дополнительное оборудование – уплотнительные кольца. Последние используются для опрессовки труб (нужны специальные хомуты), соединяемых пресс-фитингом.

    Самые прочные сварные соединения, однако качественно выполнить их способен только специалист. Напомним, что оцинкованные трубы сваривать нельзя, так как сойдет слой цинка.

    Капиллярная пайка, применяемая при сооружении прогона на медном водопроводе, осуществляется горелкой, развивающей температуру 150 о С. Припой плавится в зазоре 0,4 мм (не более!) между штуцером и труба, прочно соединяющая водные сегменты. Учтите, что такую ​​пайку проводит только профессионал, неспециалисту это не под силу.

    Способы соединения медных труб будут представлены следующей фотоподборкой:

    Галерея изображений

    Фото

    Монтаж медных водопроводов рекомендуется всем владельцам настенных газовых котлов с медными теплообменниками. В этом случае не нужно устанавливать дополнительный переходник между трубой и агрегатом

    Медные трубы соединяются с помощью фитингов из меди и латуни. Выпускаются для низко- и высокотемпературной пайки, для опрессовки пресс-клещей и компрессионных соединений

    Пресс-фитинги устанавливаются с помощью обжимных клещей. Внутрь соединительного элемента закладывается уплотнение, обеспечивающее герметичность после обжатия инструментом

    Компрессионные фитинги предполагают стягивание резьбы гаечными ключами с образованием герметичного узла

    Наиболее прочные и надежные разновидности соединений медных труб представляют собой паяные низкотемпературные и высокотемпературные варианты

    Применение низкотемпературной или высокотемпературной пайки зависит от категории жесткости медных труб. Они бывают мягкими, полутвердыми и твердыми. Первые поставляются в бухтах, вторые и третьи в стержнях

    Пайка сплошных и полутвердых медных труб осуществляется с использованием ацетиленовой или пропановой горелки и стержневого припоя

    Трубопроводы из мягких медных труб пайка с использованием обычной паяльной лампы и низкотемпературного припоя, свернутого в мотки

    Соединительная медь трубы к настенному котлу

    Медные фитинги в соединение медных труб

    Обжимной пресс-фитинг и медная труба клещами

    Монтаж обжимного фитинга

    Пайка медных труб в сборке водопровода

    Мягкие и твердые медные трубы

    Пайка медной трубы газовой горелкой

    Паяльная лампа для низкотемпературной сварки

    Нюансы сборки пластиковых труб

    Монтаж осуществляется с помощью специального инструмента: , калибратора, оправки для прогиб труб (внутренний и внешний), пресс-инструмент и ключи.

    Соединение металлопластиковых труб обычно производится компрессионными или пресс-фитингами. Принцип монтажа свесов через компрессионные фитинги довольно прост, основан на резьбовом соединении. Сборка с использованием пресс-фитингов сложнее, рассмотрим ее подробнее.

    Надежность сборки водопровода из пластиковых труб во многом связана с фитингами, качеством их изготовления и монтажа на коммуникациях. Выбор фитингов только по цене неправильный (+)

    Конструкция пресс-фитингов, применяемых при монтаже металлопластиковых коммуникаций, включает внутренний фитинг и компрессионную втулку. В центре пресс-фитинга находится кольцо из пластика-диэлектрика.

    Перед началом монтажа труба подрезается, при этом место среза на ней меняет форму на овальную. Для возврата на конец круглой пластиковой трубы используется специальный инструмент — калибратор.

    Внешне напоминает многоярусную детскую пирамидку, только неподвижные кольца. Для выравнивания обрезанного конца трубы по определенному радиусу в него с помощью рукоятки вкручивается калибратор.

    Фотогалерея

    Фото

    Устройство системы с использованием компрессионных фитингов

    Зажим сборки пресс-клещами

    Устройство змеевика водяного теплого пола

    Разводка трубопроводов за фальшконструкциями

    последовательно установить на трубу гайку с разрезным кольцом, аккуратно вставить штуцер в трубу, после чего затянуть гайку.

    Для соединения пресс-фитингом на трубу надевается обжимное кольцо, затем вставляется фитинг и с помощью втулки обжимается.

    Фотогалерея

    Фото

    При формировании соединений металлопластиковых труб по компрессионной технологии используются латунные фитинги

    Сборка металлопластикового трубопровода с использованием компрессионных фитингов считается самой простой и доступной для всех технологией . Ей не нужно использовать специализированный инструмент, достаточно простого гаечного ключа

    Фитинг компрессионного типа включает накидную гайку, разрезное кольцо и фитинг. При затяжке накидной гайки разрезное кольцо сжимается и плотно прилегает к внутренней стенке трубы

    Часто при строительстве одного водопровода используются как обжимные фитинги, так и обжимные фитинги. Все зависит от того, предстоит ли предстоящая замена разъема.

    Способ соединения с помощью компрессионного фитинга

    Простой и доступный способ установки

    Компоненты компрессорной арматуры

    Конструкция системы по обеим технологиям

    Металлопластиковая труба крепится к поверхностям с помощью специальных клипс, предварительно закрепленных на полу или стенах.

    Так как пластиковые трубы хорошо гнутся, нет необходимости подрезать их фитингом в зоне изгиба. Для придания такой трубе изогнутой формы применяют внутренние или внешние гибкие оправки.

    Выводы и полезное видео по теме

    Сборка водопровода из металлопластиковых труб в исполнении мастера-сантехника:

    Практическая видео-инструкция по установке муфт на металлопластиковые трубы, монтажу ВЛ и промежуточных участков водопровода:

    Видео-инструкция по капиллярной пайке медных труб для водопровода:
