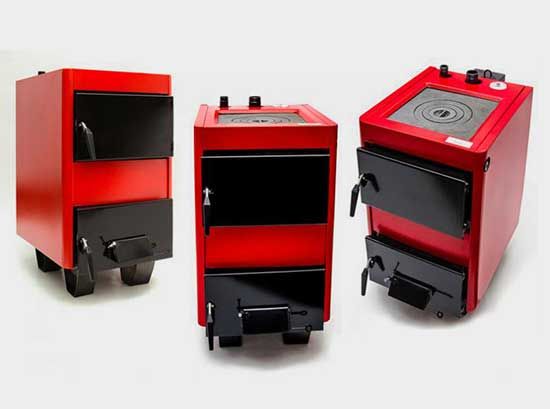

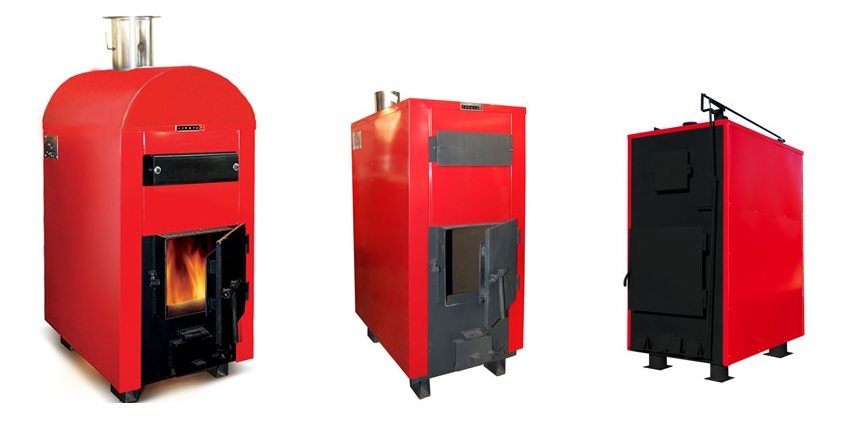

Где устанавливать твердотопливный котёл в доме, даче и гараже?

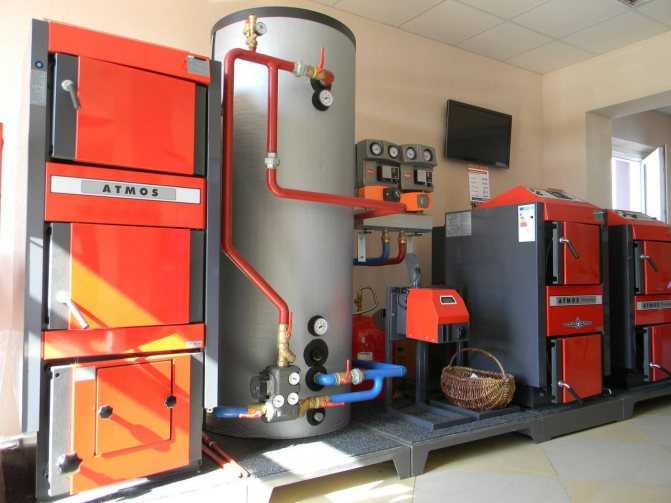

С точки зрения безопасности оптимальным помещением для установки котла на твёрдом топливе является отдельно стоящая топочная. Под понятием топочная подразумевается помещение, предназначенное для установки котлов общей мощностью до 200 кВт. При этом максимальная производительность одного теплогенератора не должна превышать 100 кВт. Она может находится отдельно от отапливаемого здания, быть к нему пристроена или встроена в него.

Установка твердотопливного котла внутри отапливаемой постройки менее предпочтительна, но при соблюдении определённых условий, такой вариант также допускается. Размещая ТТ котёл внутри дома следует понимать, что для его эксплуатации потребуется постоянно иметь дело с большим количеством топлива. Если вы решите выбрать для этих целей уголь, то неизбежно возникнут большие трудности с обеспечением чистоты помещения.

На этапе проектировки будущего здания будет важно учесть необходимость в отопительный сезон иметь дело со значительным количеством топлива. Следует сразу предусмотреть место хранения запасов дров или угля на определённый срок. Крайне желательно, чтобы процесс доставки топлива в топочную не требовал его транспортировки по жилым помещениям или коридорам. Иначе после каждой следующей загрузки топки придётся делать небольшую уборку.

Твердотопливные котлы используются не только для домашней системы отопления. Часто ТТ теплогенератор устанавливается для обогрева гаража, дачи или теплицы. В этом случае, как правило, основной акцент делается на стоимость оборудования теплосистемы. Таким образом, речь про обустройство отдельностоящей топочной на улице не идёт. Котёл в нежилых строениях обычно размещается внутри, что также вполне допустимо, если к чистоте помещения нет особо строгих требований.

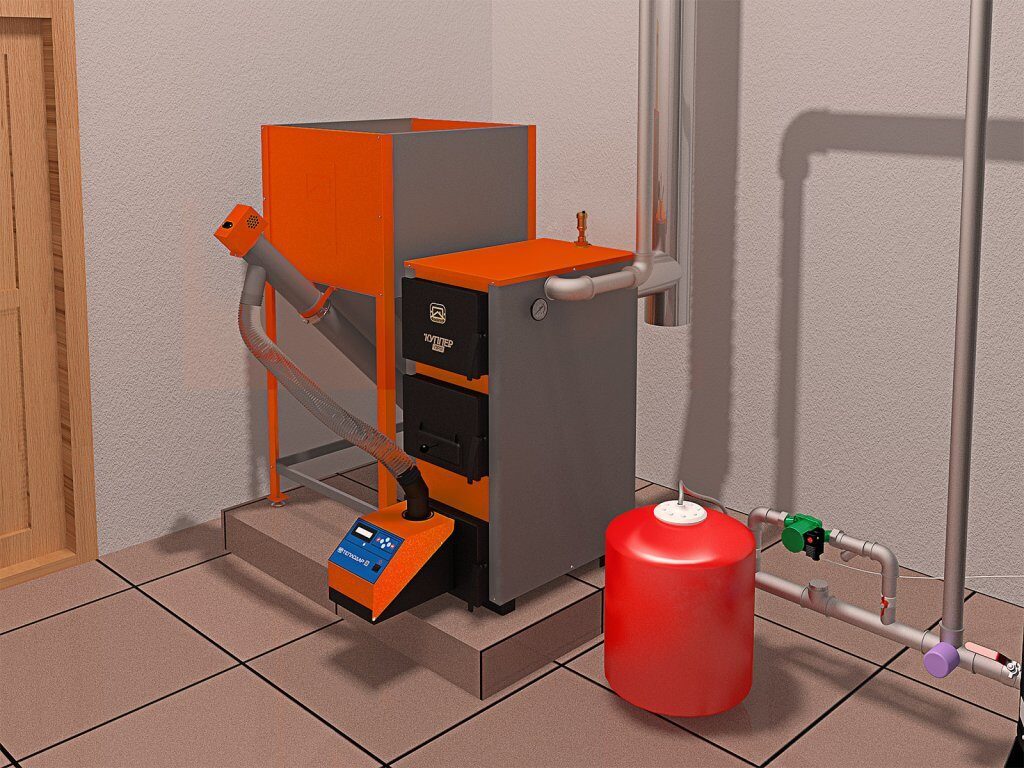

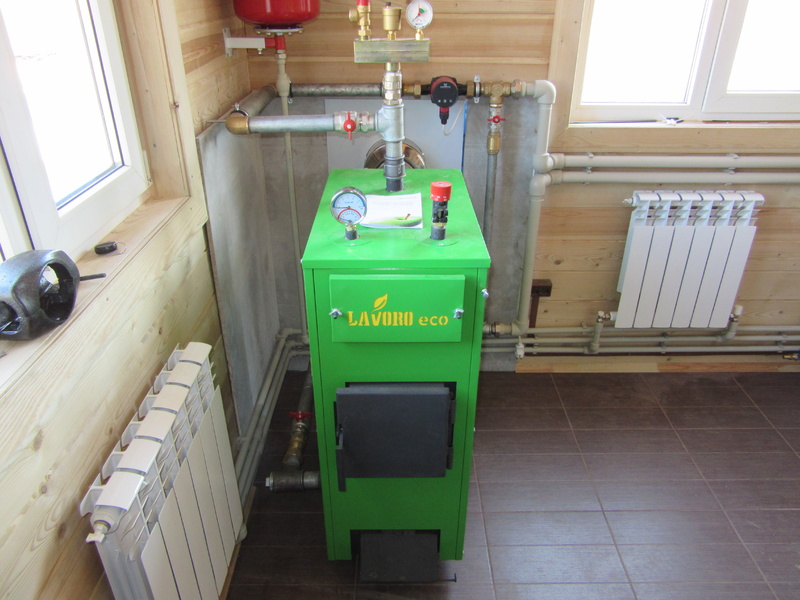

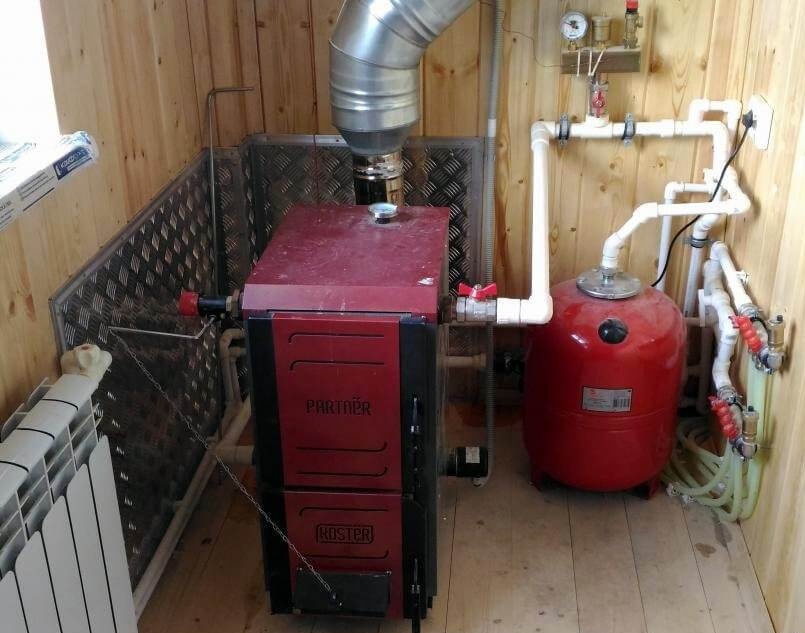

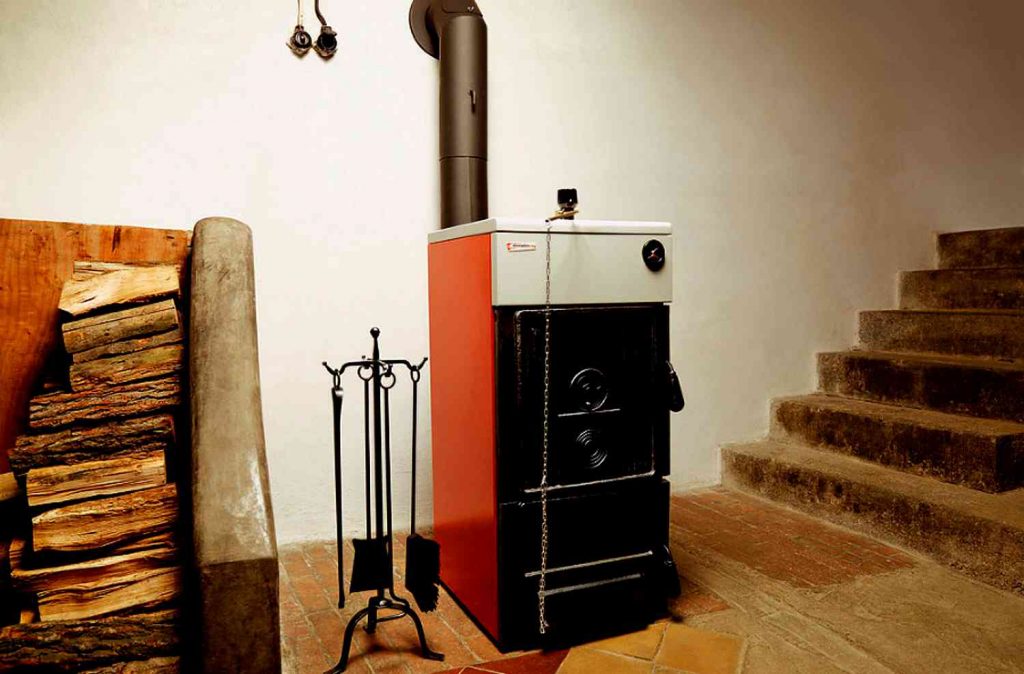

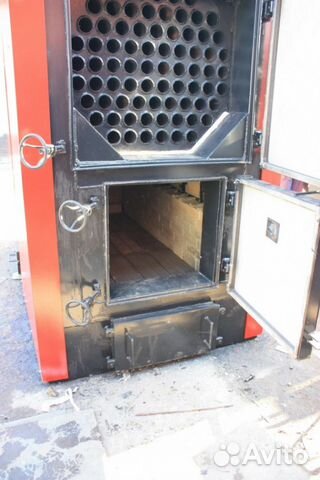

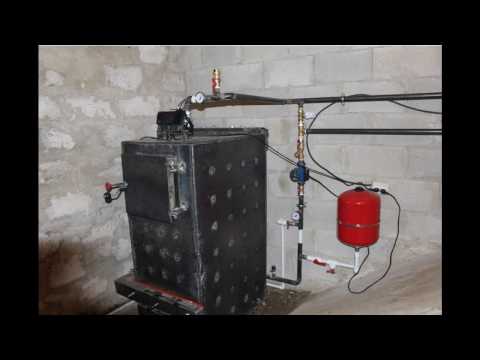

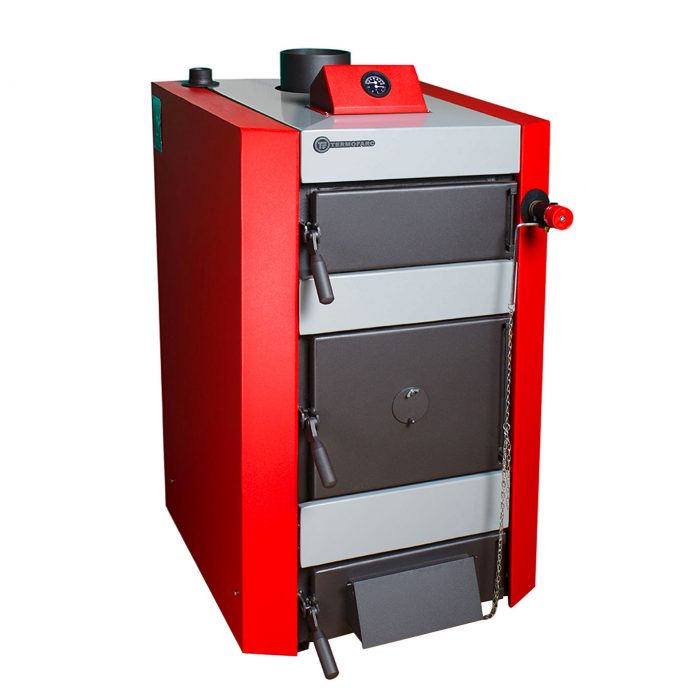

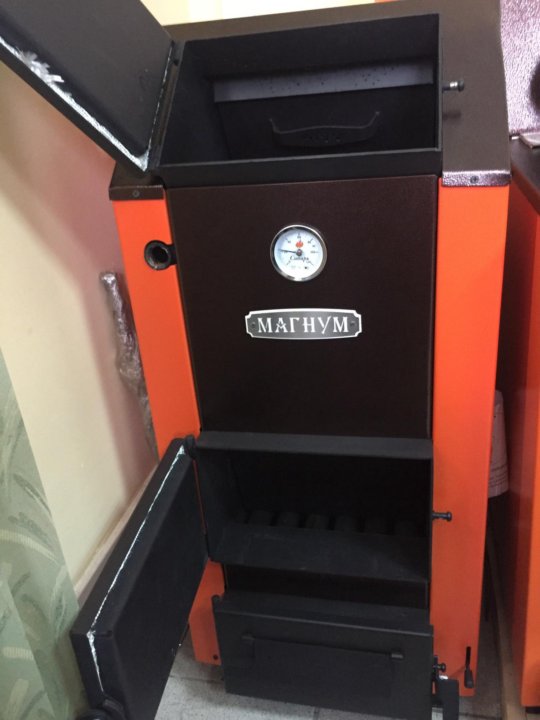

Котёл в частном доме

Нормативные документы, действующие на территории Украины, указывают, что, если мощность твердотопливного котла превышает 30 кВт, его следует размещать только в отдельном помещении. Для менее мощных теплогенераторов допускается использовать помещение с котлом также и для других целей. Здесь можно привести в пример установку котла в подвале или на кухне, если эти помещения достаточно просторные. Тем не менее, мы рекомендуем располагать котёл в специально оборудованном для этого помещении, так как от этого во многом зависит безопасность эксплуатации системы отопления.

Если мощность теплогенератора превышает 30 кВт, то топливо для него нельзя хранить в топочной. Место его хранения следует предусмотреть заранее. Его лучше располагать недалеко, так чтобы доставка топлива в топочную не становилась причиной загрязнения смежных помещений. Для котла с небольшой мощностью до 30 кВт разрешается складировать топливо в одном с ним помещении. При этом дистанция от теплогенератора до запаса топлива не должна быть меньше 1 м.

Для полноценного технического обслуживания котла, необходимо чтобы в топочной было достаточное количество свободного места. Согласно нормативам, запрещается устанавливать теплогенератор до 30 кВт в помещение, объём которого менее 7,5 м³. Если мощность котла превышает 30 кВт, но не достигает 60 кВт, объём пространства внутри топочной должен быть как минимум 13,5 м³. При размещении более мощных твердотопливных котлов, этот показатель увеличивается до 15 м³.

Большое значение для пожарной безопасности топочной имеют условия расположения теплогенератора. Пол под агрегатом обязательно следует изготавливать из негорючих материалов. Для устройств до 30 кВт напольное покрытие вокруг котла должно быть обшито листовой сталью от 0.7 мм. Такой защитой следует закрывать пол под агрегатом на расстоянии не меньше 60 см. Фундамент должен быть ровным и прочным, его габариты с фронтальной стороны следует делать на 30 см больше размеров котла, а с остальных сторон — на 10 см.

Чтобы иметь возможность эффективно обслуживать теплогенератор, нужно иметь доступ к нему со всех сторон. Для удобства загрузки топлива в устройство с фронтальной стороны, его следует размещать на дистанции не меньше 1 м от стены. Минимальное расстояние до стен с других сторон составляет 60 см. Также в помещении обязательно должен присутствовать источник естественного освещения. Необходимая площадь окна зависит от объёма топочной. На каждый кубический метр помещения следует предусматривать 0,03 м² площади оконного проёма.

Кроме хорошего освещения, важным элементом также является наличие эффективной вентиляции. Для размеров вентиляционных отверстий также существуют определённые нормы. Входящий поток воздуха должен поступать через отверстие 14х14 см или не меньше 200 см². В верхней части обязательно размещается вытяжная вентиляция. Основное требование к вытяжке — её площадь должна быть равна площади отверстия для входящего потока воздуха.

Вытяжная вентиляция может быть, как естественной, так и принудительной. Однако если у вашего котла дымоход с естественной тягой, принудительную вытяжку делать запрещено. Для тех, кто планирует размещать теплогенератор значительно мощности, от 30 кВт и более, сечение вентиляционного отверстия должно составлять от 400 см² и больше. Оно должно иметь как минимум половину площади сечения дымохода котла. Возможно также оборудование вентиляционных каналов, они обязательно изготавливаются из негорючих материалов.

В котельной или топочной следует также предусмотреть систему подачи и слива воды. Так как теплогенератор постоянно работает с водой, пол под ним должен быть оснащён гидроизоляцией. Кроме гидробарьера в полу, стены на высоту 10 см также обрабатываются гидроизолирующими составами. Отдельные меры гидроизоляции следует применить и к дверному порогу. Такие строгие требования предъявляются к топочной, если под ней есть жилые помещения. Тем не менее, если снизу находятся даже технические помещения, их также рекомендуется защитить от возможных проблем с затоплением котельной.

Если у вас возникла необходимость установить котёл в квартире, рассматривайте все приведённые выше требования как обязательные. От их соблюдения зависит не только ваша безопасность, но и безопасность ваших соседей. Топить в данном случае лучше всего пеллетами, так как от них будет минимальное количество отходов и мусора.

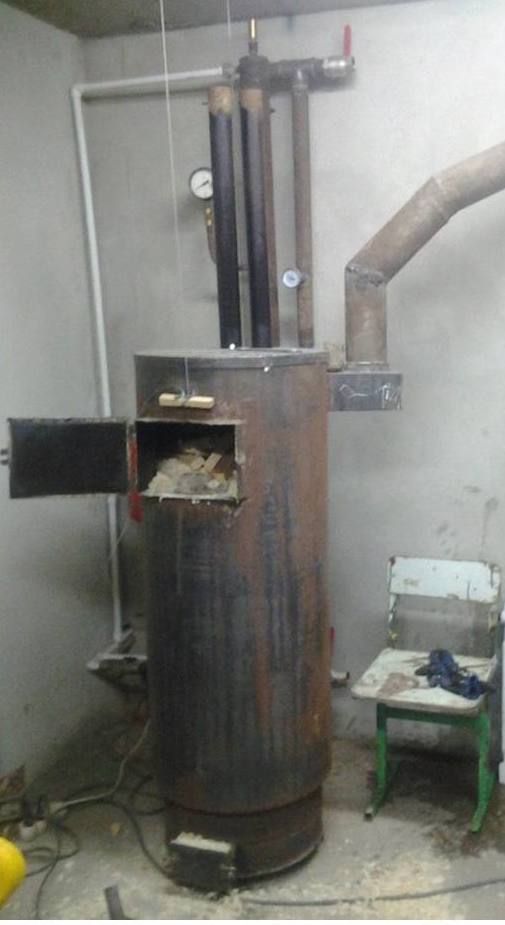

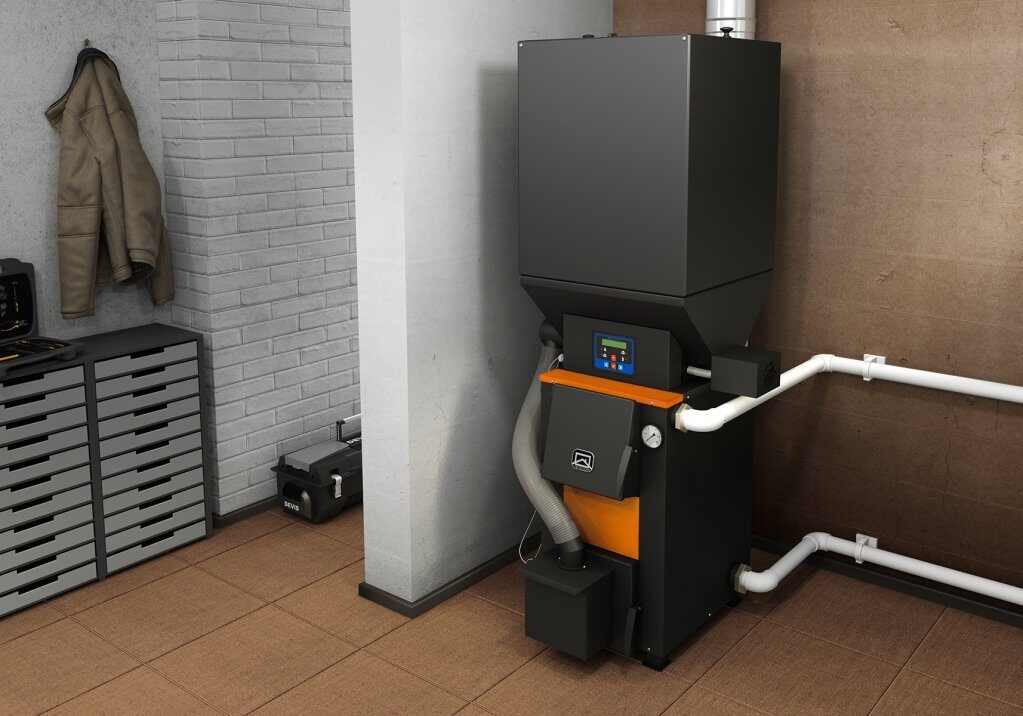

Котёл в гараже

В ограниченном пространстве гаража к месту установки котла предъявляются те же требования, что и при размещении теплогенератора в отдельной топочной. Важно располагать котёл так, чтобы к нему был свободный подход даже в то время, когда автомобиль находится внутри постройки. Машина должна быть на достаточном расстоянии от теплогенератора, чтобы нагретый агрегат и дымоход не стали причиной деформации краски на кузове авто.

Безопасная дистанция до автомобиля составляет 60 см. Воздух — один из лучших термоизоляторов, поэтому если расположить котёл на достаточном отдалении от других конструкций или предметов, он не будет представлять собой никакой опасности. В остальном, как и для топочной, гаражное помещение должно иметь хорошую вентиляцию, а запас дров следует располагать не ближе 1 метра до котла.

Оборудование системы отопления с жидким теплоносителем в гараже требует использования незамерзающей жидкости. Самый распространённый состав — пропиленгликоль. Он имеет минимальные показатели расширения даже при очень низких температурах. Если вместо «незамерзайки» залить в систему воду, то придётся либо топить гараж круглосуточно, либо каждый раз сливать воду после завершения отопительного сеанса. Оба варианта, очевидно, полностью нецелесообразны.

Рекомендуем — Статья про дешевое отопление гаража.

ТТ котёл в теплице

Здесь также важно обращать внимание на расстояние от теплогенератора до стен и других конструкций. Минимально допустимая дистанция — 50-60 см, в зависимости от мощности и типа конструкции. Отдельно следует принять меры по обустройству качественной вентиляции, так как теплица особенно нуждается в достаточном объёме свежего воздуха. Если же в помещении находится ещё и котёл, то расход кислорода значительно возрастает.

При невозможности соблюдения минимальных расстояний от теплогенератора до стен теплицы или других потенциально горючих элементов, котёл следует отгородить специальным защитным экраном. Он изготавливается из негорючих стекломагниевых листов или специального огнестойкого гипсокартона. Также котёл можно обложить кирпичом, чтобы он выполнял роль теплового аккумулятора.

В любом случае следует помнить, что наиболее безопасный способ установки твердотопливного котла — это размещение устройства в отдельностоящей котельной. Тем не менее, с экономической точки зрения, данное решение вряд ли можно назвать оптимальным. В этом случае придётся иметь дело с затратами на возведение котельной вместе с дополнительными расходами, связанными с остыванием теплоносителя по пути от котельной к потребителю.

Рекомендуем — Статья про отопление теплицы твердотопливным котлом

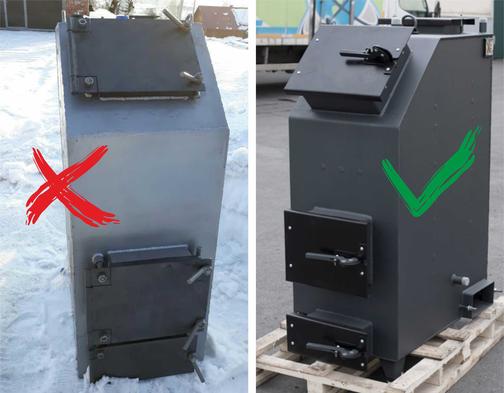

Твердотопливный котел для гаража • Услуги в Балашихе

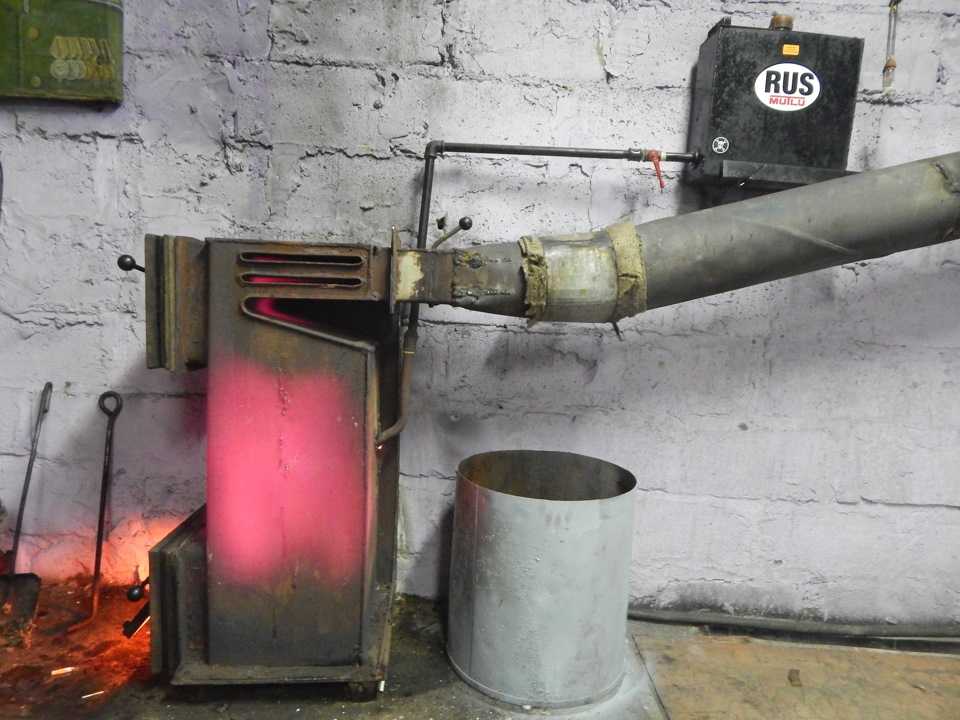

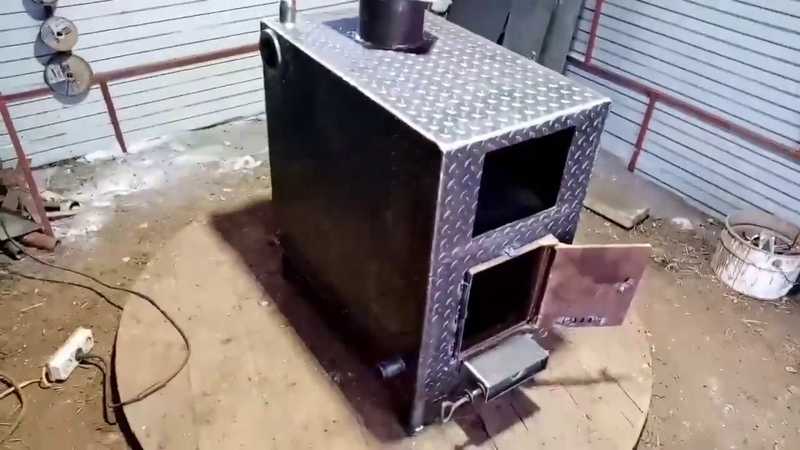

Твердотопливный котел для гаража. Отопление в гараже — очень важная система, особенно если у вас гараж-мастерская. Для отопления гаража была изготовлена печь медленного горения по принципу усовершенствованной печки-буржуйки. Как показала практика, такая печь может отапливать гараж длительное время на небольшом количестве дров. Может работать на любом топливе, теоретически даже на дизельном топливе или мазуте. Твердотопливный котел для гаража.

Ранее в гараже использовалась печь на соляре из кунга грузовика. Она быстро нагревает помещение, но съедает много топлива. Такое отопление можно использовать для кратковременных работ. Если же вам нужно работать в гараже долго, то без печки-буржуйки длительного горения вам не обойтись. Главный секрет такой печи в том, что в ней можно разжечь несколько бревнышек и потом отрегулировать режим горения до режима тления. Такое тление дает достаточно тепла и позволяет топливу гореть долго. Получается очень экономно. Твердотопливный котел для гаража.

Поскольку мы строили гараж из расчета на два автомобиля или стоянка + мастерская, то объем получился большой. Хоть мы и утеплили потолок гаража, но все же для обогрева такого объема потребовалась печь большого объема.  Нашлись заготовленные ранее листы металла толщиной 5 мм   размером 700х700 мм для боковых стенок и 500 х 700мм для верха, низа, фронта и тыла.

Ящик для печки-буржуйки

Первый этап — сварить ящик. Максимально точно составляем листы и варим их изнутри — так аккуратнее получается.

Поскольку все швы варим всплошную, то использовали сварку электродом.  Полуавтоматом варились более точные и ответственные узлы.

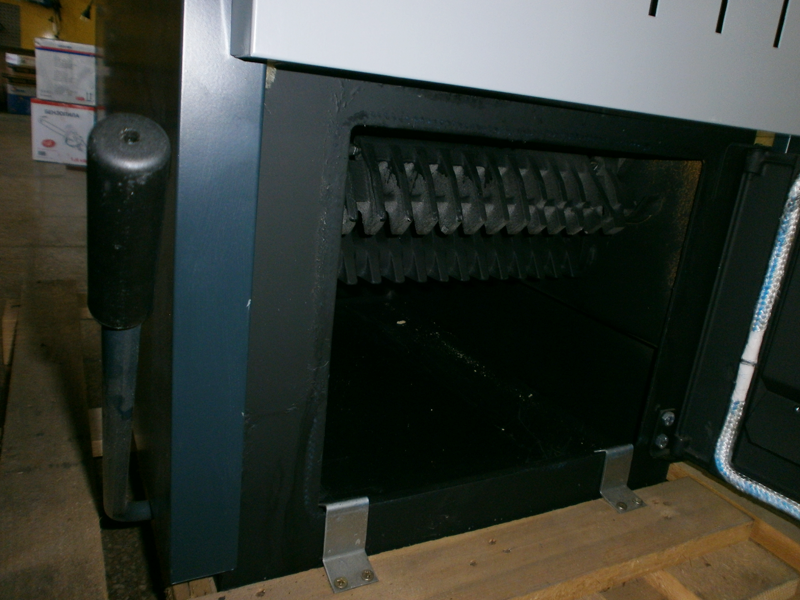

На высоте примерно 100-150 мм над днищем были вварены колосники.  О них следует рассказать отдельно. Поскольку не было сразу готового решения конструкции котла, то была предусмотрена возможность изготовления полувала (зольника) со своей отдельной дверцей. Практика показала, что такая дверца не нужна. В итоге вся нижняя часть будет забита древесной золой, которая служит в качестве термоподушки от прогорания днища. В итоге пришли к выводу, что ни поддувало ни колосники не нужны, хотя уже сделаны. Можно нажечь определенный слой золы и  выгребать только на определенном уровне. Или же в качестве колосников для облегчения выгребания золы можно вварить перфорированный лист металла — не принципиально.

Термоперегородки.

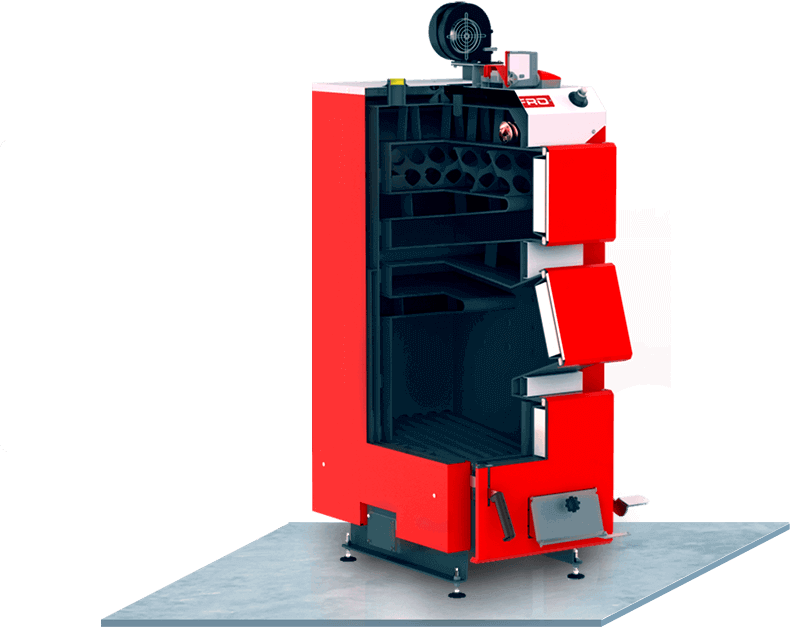

Главная цель термоперегородка — создание лабиринта для дыма с целью оставить максимум тепла в котле. Общий принцип такой: Если смотреть относительно потолочной плиты на глубине примерно 150 мм вваривается лист металла с отступом от задней стенки примерно 150мм. На следующем фото первый (нижний лист). Слева — передняя стенка. Зазор нижнего листа находится возле задней стенки.

Далее ввариваем кусок трубы впритык к нижнему листу. В дальнейшем через эту трубу можно будет прогонять воздух при помощи компьютерного вентилятора и получать поток горячего воздуха. Диаметр трубы примерно 80 мм. Труба приварена на уровне нижнего листа.

Далее, чуть выше, на расстоянии примерно 50 — 70 мм ввариваем другой лист металла. Важно! Этот лист теперь с зазором от передней стенки котла. Таким образом, мы создаем лабиринт — дым из топки заходит вдоль задней стенки, потом между листами идет к передней стенке и затем между верхним листом и потолочной плитой к дымоходу. Расстояние между верхней плитой и средней, так же как и между средней и нижней примерно 50-70мм.

Дымоход.

Твердотопливный котел для гаража. Для того, чтобы печь не дымилась при розжиге, а так же не выбрасывала дым через дверцу при загрузке топлива, да и просто эффективно работала и была безопасной, необходимо построить правильный дымоход. А правильность дымохода сводится к принципу вентиляции, который подробно описан в статье «Вентиляция в гараже». Если коротко — необходимо сделать разницу высот между точкой притока воздуха в котел и точкой выхода дыма не менее трех метров. В нашем случае сделана вертикальная труба из стали диаметром 115 мм и длиной вертикальной части около метра, к ней приварен кусок такой же трубы, а далее дымоход собран из оцинковки.  Высота дымоходной части в гараже составила чуть больше двух метров. Наружная часть выведена и утеплена для того, чтобы по трубе не бежал конденсат. Длина наружной части два метра. Итого имеем высоту дымохода более четырех метров.  Еще важный момент — старайтесь делать часть дымохода, находящегося в помещении максимально длинной, ведь дымоход — это дополнительный источник излучения тепла.

Дымоход котла медленного горения

Этот узел пожалуй самый важный в конструкции печки. От него зависит режим горения топлива и, соответственно, эффективность и экономичность печи. Дверца должна быть достаточно большой, чтобы можно было загружать относительно крупные бревна. При этом она должна быть снабжена запорным крючком, который хорошо прижимает дверь. На крючке ручка достаточной длины, чтобы не обжигать руки.

На самом котле вокруг топки сделан бурт, как на последней фотографии. На дверце изнутри — следующее фото, из полосы выварена канавка, в которую уложена асбестовая веревка. Таким образом достигнута максимально возможная плотность.

Теперь самое важное — задвижка для регулировки подачи воздуха в топку. Она сделана по принципу котла «Булерьян». В дверцу вварен кусок трубы диаметром 80 мм. В него выточена задвижка, которая в закрытом состоянии создает минимальный зазор. Задвижка вварена на двух стержнях (болтах). На левом из них одета пружина, которая позволяет оставить задвижку в любом положении. В центре технологическое (использовалось для проточки задвижки) отверстие 10 мм, которое служит для подачи минимального потока воздуха — чтобы печь не погасла при полном закрытии задвижки.



Доработка-секрет.

На следующем фото видно какие бревна можно загружать в топку. Но наблюдательный человек увидит в глубине топки небольшие кусочки уголка, приваренные к стенке. Таких есть по паре на левой и правой стенке. А замысел такой: топим котел, работаем в гараже. Когда часть дров прогорела, на уголки укладываем поперечины, на которые хорошо становятся шампура. Жарим шашлык !!!

Если хочется еще и чайник кипятить, тогда в верхней крышке вырезаем отверстие и ставим круги. Снимаем круги — ставим чайник или кастрюлю.

Тепловые экраны.

Что еще не сделано — тепловые экраны. Чтобы не обжечься о печь и повысить ее эффективность, рекомендуется параллельно всем боковым поверхностям установить листы металла на расстоянии около 50 мм от боковых и задней стенок. Как вариант — вдоль стенок уложить красный кирпич «решеткой», т.е. с зазорами. Он будет аккумулировать тепло и потом его отдавать. Еще сверху можно наложить куски гранита. Они тоже работают как теплоаккумулятор. Но это делается, если нужно.  В гараже важно, чтобы тепло было на период нахождения в нем. По этой причине теплоаккумулирующие элементы не делались.

Работа печи на разном топливе.

Такая функция на практике не проверялась, но в конструкцию заложена. Если на дно печи насыпать слой песка, а сверху поставить капельницу, которая будет капать диз топливо на песок, то можно получить печь на жидком топливе.

Реально печь еще не испытывалась при больших морозах, но при температуре на улице в несколько градусов мороза или около нуля, несколько относительно небольших бревнышек хватало на целый день чтобы комфортно себя чувствовать. Главное сначала загрузить дрова и дать им разгореться и обуглиться по большой поверхности, а затем прикрыть воздушную задвижку подачи воздуха и добиться тлеющего горения. При этом теплоотдача печи достаточно высокая, а дымоход не перегревается. На верхней части дымохода можно удержать руку.

Удачи всем, желающим повторить. Я умышленно не указывал размеры, чтобы не привязывать читателя к моей конструкции. Главное — соблюсти основные принципы.

По такому же принципу планируется сделать печь в доме старой постройки и включить ее выхлоп в старый дымоход-трубу. Экономика сегодняшнего дня говорит, что твердотопливное отопление может быть более выгодным, чем газовое или позволит серьезно сэкономить, если их использовать вместе. Это при условии, что газовое с температурным программатором.

Доделки в ходе эксплуатации.

В процессе эксплуатации, а это несколько месяцев, печь проявила себя весьма неплохо. Она отдает достаточно тепла, чтобы прогреть двойной гараж. При этом труба дымохода остается не горячей, можно свободно удержать руку — все тепло остается в лабиринте. В режиме тлеющего горения расход топлива снижается, теплоотдача остается достаточно хорошей.

Тем не менее, выявлены некоторые особенности.

  1. При открывании дверцы топки, печь дымит. Причина, как оказалось, в зауженной трубе дымохода. Т.к. печь делалась из подручного материала, то использовали трубу 125мм, хотя по расчету должно быть не менее 200-250. Причём, это не является проблемой, так как. объём топки позволяет загрузить большой объём топлива и необходимости часто открывать дверцу нет. Дым из помещения выносится через достаточно хорошо работающую вентиляцию в гараже.
  2. После некоторого периода интенсивной эксплуатации, примерно месяц, стала значительно хуже тяга. Га оказалось, причина -засорение дымохода. Пришлось снять трубы и почистить — выстучать.
  3. Через пару месяцем тяга стала хуже, чистка дымохода не помогла. Пришлось вырезать лючок в верхней части передней стенки, как раз напротив верхней отгораживающей пластины и почистить горку сажи под дымовой трубой. Самое интересное, что тяга появилась настолько сильная, что даже при незакрытом лючке печь не дымит, а видно как поток дыма заворачивается вокруг пластины.
