Угол отлива для цоколя: Как нарезать внутренний и внешний угол отлива. Как сделать угол на отливе. Отливы для цоколя
Как нарезать внутренний и внешний угол отлива. Как сделать угол на отливе. Отливы для цоколя — Мир Окон 🏠
Содержание
Как соединять отливы на углах в 90 градусов?
Как соединять отливы на углах? Как ни странно, но этим вопросом задаются даже те, кто знает, как это делать. Парадокс. Не правда ли? Дело в том, что нет общепринятого правила, объясняющего, как же соединять отливы на углах. И поэтому каждому специалисту интересно, как делают другие мастера.
Есть два способа, о которых я слышал, но никогда не использовал:
- Пайка. Даже не представляю, как это делать.
- Замок. Такой способ был очень популярным в советское время на кровлях из оцинкованного металла.
У меня конечно есть свой собственный способ — как соединять отливы на углах, которым я спешу поделиться. И он самый простой по сравнению с теми, которые описаны выше. Но перед этим, надо сказать, что существуют три типа стыковки отливов:
- Соединение отливов под углом в 90 градусов (в этой статье).
- Соединение отливов под углом более 90 градусов. Эркерное соединение отливов.
- Прямое соединение отливов. Без углов.
Ну вот, давайте и рассмотрим подробнее первый способ.
Вообще надо заметить, что в этой статье имеются ввиду прежде всего соединения отливов на лоджиях и балконах. Причем, как известно верхние отливы отличаются от нижних по конфигурации. На эту тему уже есть статья. Читайте здесь.
Инструменты
Начнем, как принято с инструмента, крепежа и прочих расходных материалов. Для того, чтобы соединять отливы, нужно иметь в своем арсенале:
- Ножницы по металлу
- Плоскогубцы
- Угольник 90 градусов
- Угломер
- Карандаш
- Ручной клепочник
- Заклепки алюминиевые 3,2 х 10 (под цвет отливов)
- Шуруповерт
- Шурупы (клопы или 4,2 х 25 со сверлом)
- Герметик под цвет отливов (как правило белый)
- Монтажная пена
- Пистолет для монтажной пены
- Рулетка
- Некоторые вспомогательные ручные инструменты (нож, молоток и так далее)
Кажется такое простое дело, а сколько инструментов и расходных материалов требуется.
Ну впрочем у монтажника окон этот список гораздо больше.
Кстати, сейчас я создаю свой первый бесплатный видеокурс, именно на тему «Инструменты и строительные материалы для монтажа окон ПВХ». Так что подписывайтесь на обновления блога и узнаете об этом первым.
Как соединять отливы?
Ну что ж, давайте возьмем в качестве примера стандартную п-образный балкон 3 метра в длину и имеющий вынос — 0,9 метра. У него два угла под 90 градусов.
Как соединять отливы на углах? Будем считать, что ширина отливов равна 100 мм. Возьмем для примера левый угол (смотрим на угол со стороны помещения). Я всегда говорю, — Если работа идет слева направо — это по-русски. А когда наоборот — по-китайски ))), хотя конечно действовать надо по ситуации.
1. Наносим метку. Берем короткий левый отлив и прикладываем его по месту к раме так, чтобы его левый край прижался к стене. Делаем метку карандашом в месте будущего стыка отливов. Если наш отлив будет крепиться на раму, то метка совпадет с углом оконной конструкции.
Если же под раму, то есть в подставочный профиль, то метка будет короче на 10 — 15 мм.
2. Далее делаем разметку. Поскольку угол нашей оконной конструкции равен 90 градусам, то угол линии отреза казалось бы должен быть 135 градусов. И это значение было бы правильным, если бы угол наклона отлива равнялся 90 градусов.
Но, потому как, наклон для отлива — необходим, и имеет различные значения от 100 до 150 градусов в зависимости от проема, соответственно и угол линии отреза у нас будет различным от 125 до 135 градусов.
Есть таблица соотношения углов наклона отлива и углов линии отреза отлива, правда только для самого распространенного размера отлива шириной 100 мм. Также, в таблице указаны значения, с помощью которых можно делать более точную разметку без использования угломера.
Далее угломером достаточно измерить только угол наклона отлива. Затем используя размеры, указанные в таблице, делаем разметку:
— либо угломером от уже поставленной метки до внешнего края отлива
— либо рулеткой, откладывая сначала линейный размер из таблицы от уже поставленной метки по длине отлива, а затем проводя перпендикуляр на край отлива по ширине.
После чего можно соединить полученные метки. Такая разметка будет более точной.
Для того, чтобы не ошибиться в том, в какую сторону проводить линию реза (у меня не раз бывало по не опытности), нужно запомнить, что линия отреза всегда чертится от первоначальной метки по диагонали в сторону обрезка.
3. Отрезаем отлив по разметке. Знаю, многие монтажники режут отливы болгаркой.
Но, во-первых, это неправильно, потому как большинство отливов оцинкованные. При работе болгаркой оцинковка нагревается и теряет свои коррозионные свойства в месте реза.
Ну, а во-вторых, зачем работать шумной болгаркой, если можно тихо отрезать ножницами. Кстати, рекомендую ножницы по металлу удлиненные — универсальный рез от компании «Центр инструмент». Такими ножницами получается красивый и аккуратный рез, и очень комфортно работать. В С-Петербурге можно купить в сети магазинов — «Строитель». А здесь можно почитать статью «Где купить комплектующие для пластиковых окон?»
Важно.
Всегда размечайте линию так, чтобы при отрезе с левой стороны ножниц находился отлив, а справой обрезок. То есть, разметка делается либо с лицевой стороны, либо с внутренней. (В этом случае линия реза, сделанная ножницами, будет более аккуратной). Кстати верхний отлив сложной конфигурации также можно отрезать ножницами по металлу.
4. Как соединить отлив? Далее, для того, чтобы наше соединение отливов было правильным, мы должны его склепать. Размер диаметра сверла равен 3,3 мм. Заклепка алюминиевая — белая или по цвету отливов — 3,2 х 10 мм.
Для этого при разметке на одном из отливов, участвующих в соединении предусматривается нахлест, который слегка загибается вниз. А на втором выполняется чистый рез. Причем нахлест прячется под чистый рез.
Этот стык клепается и получается красивое соединение, которое на нижних отливах желательно герметизировать. Верхнее соединение герметизируется по ситуации в случае необходимости.
Не забывайте о том, что уровень отливов должен совпадать с уровнем окон, хотя бы визуально.
Понятно, что монтажники ставят окна по уровню, а отливы частенько как получиться. А когда подходишь к окну на балконе и визуально видишь, что горизонтальная линия окон не совпадает с линией отливов, понимаешь, что это «косяк». Большинству клиентов конечно «по барабану», но из ста клиентов встретится один и надо будет переделывать. Ну, а главное наверное все таки репутация мастера.
Важно понимать. Что не всегда получается соединять отливы красиво. Причиной тому служит спешка. Поэтому, самый надежный способ — это все таки отрезать отливы с припуском. Затем примерить и только потом подрезать окончательно. Хотя качественный герметик спасает всегда ))).
Ну что ж, как соединять отливы на углах в 90 градусов, надеюсь понятно. Что не понятно, спрашивайте в комментариях. В ближайшее время выйдет статья о том, как соединять отливы на эркерных углах. Подписывайтесь на обновления блога и будете узнавать о новых статьях первым.
Спасибо за внимание. Заходите на блог. С уважением, Вячеслав Ланкин.
Монтаж отлива на цоколь
Монтаж отливов при строительстве дома — важная часть работы. Металлические или пластиковые отливы отводят воду, защищая стену под окном и верхнюю часть цоколя от попадания большого количества влаги от дождя и снега и предотвращают разрушение стен и фундамента. Отливы бывают и в других местах дома, где есть выступающие части стен.
Отливы — изделия достаточно простые, главное, монтаж произвести правильно, чтобы вода не затекала в щели и не разрушала стену или цоколь. При монтаже металлических и пластиковых отливов есть отличия, но общий принцип одинаковый. Как мы устанавливали пластиковые отливы на окна, я подробно писала в статье Наружная отделка окон своими руками. Сегодня пишу о том, как сделать отлив металлический для фундамента своими руками, как сделать отливы для цоколя, в том числе угол отлива для цоколя фундамента.
Отлив окна из околооконной планки
Отлив металлический для цоколя
Отделка дома бывает из разных материалов, но принцип монтажа отливов одинаков, меняется только крепёж, с помощью которого крепится отлив к тому или другому основанию.
Если отлив устанавливается на широкий или неровный цоколь, можно пространство под отливом слегка запенить монтажной пеной, но придётся контролировать ситуацию, пока пена не застынет.
Можно сделать отливы своими руками из оцинковки или купить готовые. Чтобы изготовить металлический отлив своими руками, сначала надо сварить из уголков простой станок. Не буду на нём останавливаться, в интернете можно найти видео, как сделать станок для гибки отливов. Мой муж сделал станок, а я сделала фото, как согнуть отлив на станке. Это трудоёмкий процесс, но выгодно с точки зрения экономии средств.
Чтобы начать гнуть отлив, надо рассчитать, какая полоса железа нужна для отлива нужной ширины, расчертить все места сгибов, отрезать и вставить в станок. Смотрите фото в полном размере, их можно открыть в новом окне правой кнопкой мышки.
- Резка металла электроножницами
- Лист металла установлен на станок для гибки отливов
- Гибка листа металла на станке
- Крепление листа металла на станке для гибки отливов
- Подгибка нижнего края отлива
- Отлив наполовину готов
Как сделать угол на отливе цоколя
Далеко не все знают, как зарезать отлив, чтобы согнуть его, делая внешний угол.
Если просто приложить друг к другу 2 отлива на угловой части цоколя дома, останется некрасивая щель, к тому же можно зацепиться и порезаться железом. Так делать нельзя. А внутренний угол по-другому не сделаешь.
Внешний и внутренний углы отлива
Как загнуть отлив на 90 градусов
Мой муж с металлом работает очень давно, он знает, как зарезать угол отлива и правильно согнуть. Конечно, при работе с металлом трудно добиться идеальной точности, да в данном случае она и не нужна. На фото показан отлив без подрезки, потом с подрезкой, на следующем фото угол согнут. Сгибать надо обязательно при помощи пассатижей. И берегите руки, работайте в перчатках.
- Отлив из оцинкованного железа 5 см шириной
- Подрезка отлива перед изгибанием
- Установка нижнего отлива с углом на профили
Как соединить отливы на углах 90 градусов
После того как отлив с углом установлен, заклёпочником надо закрепить подрезанное под 45 градусов железо на углу, чтобы придать жёсткость углу и убрать большую щель.
Заклёпки выглядят аккуратнее саморезов и к тому же не откручиваются. Но если нет заклёпочника, можно и саморезом закрепить.

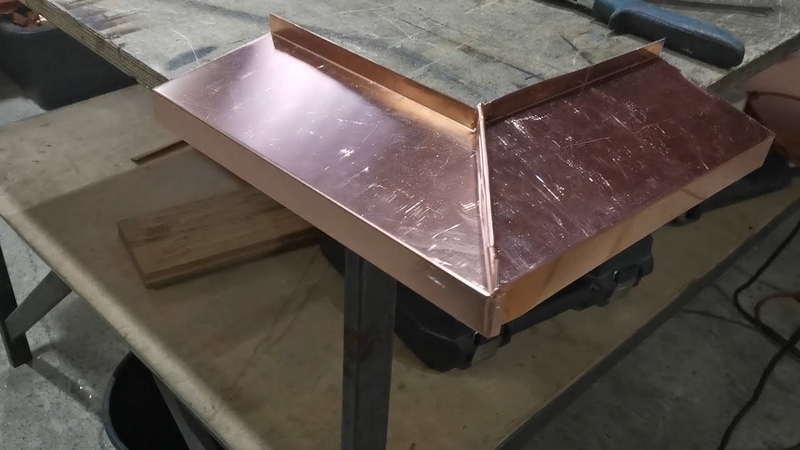

Угол отлива 90 градусов
Отлив под сайдинг
Наш дом отделан сайдингом, а фундамент панелями пластикового фасадного камня (цокольный сайдинг). Поэтому и отливы я показываю на примере отливов под сайдинг. По низу сайдинга у нас отливы шириной 10 см, по низу фасадного камня отливы шириной 5 см. Если есть возможность крепить сайдинг и фасадный камень в одной плоскости, то по низу сайдинга можно установить узкий отлив шириной 5 см или специальную пластиковую планку из комплектующих к сайдингу.
Отливы выше и ниже отделки цоколя
Отлив под сайдинг как крепить
Отлив на цоколь под сайдинг крепить не сложно, главное, делать это по уровню. У нас сайдинг и фасадный камень крепится на металлические профили короткими саморезами по металлу (13 мм). Чтобы вкрутить шуруповёртом саморез в 2 слоя металла, надо приложить силу, но лично я крутила, хотя и с трудом, когда муж перетрудил руку.
Мужчине это сделать проще. Отливы крепятся верхним краем на эти же профили такими же саморезами, а к стене у ворот дюблем.
Угол отлива у ворот
Установка отливов под сайдинг
Работа идёт снизу вверх. В начале работы надо по уровню провести линию, по линии прикрепить саморезами на профили нижние отливы с нахлёстом 2-5 см, выше прикрепить панели фасадного камня, над ними верхние отливы с таким же нахлёстом. Нижние отливы надо устанавливать выше отмостки на 5 см, чтобы зимой давление грунта не испортило всю вашу работу. Подробнее о монтаже пластикового фасадного камня и сайдинга читайте в статье Отделка фасада частного дома сайдингом своими руками.
Отливы
Отливы для цоколя фундамента, размеры
Ширина отливов зависит от ширины цоколя. Чем шире цоколь, тем шире отлив. Желательно, чтобы отлив был шире цоколя хотя бы на пару см. Продаются отливы стандартной ширины: 5 см, 10 см, 15 см, 20 см. Можно подобрать подходящий размер на любой цоколь, сделать на заказ или самостоятельно на станке.
Мы всё стараемся делать своими руками. Установка отливов — дело не сложное, но важное. От их правильной, ровной установки зависит, как будет выглядеть дом, а в некоторых случаях даже долговечность отделки. Так что, если вы нанимаете работников, контролируйте их работу, переделывать всегда сложнее.
Автор Ольга Богач https://svoimirukamivdome.ru/
- Вы ещё можете почитать на сайте статьи из разных рубрик:
- Щи из щавеля с яйцом, рецепт на мясном бульоне ,
- Цветы ландыши, фото ,
- Рецепт чебуреков с фаршем в домашних условиях ,
- Комнатный цветок декабрист — фото ,
- Как потушить картошку с мясом в кастрюле — пошаговый рецепт ,
- Дверной проем без двери — отделка (оформление) своими руками, фото .
Подписывайтесь на новые статьи в форме ниже, добавляйте сайт в закладки и делитесь полезной информацией с друзьями в соцсетях.
Введите адрес своей почты:
Вы можете ещё почитать в этой рубрике:
Нижний Мальборо, Патуксент Ривер, MD Tides :: Marineweather.
net
| Дата | Время | Прилив | |
|---|---|---|---|
| FED Январь 4 | 10015 | ||
| FEH 4 | 10015 | . High Tide | |
| Wed Jan 4 | 7:53am | 0.15 ft | Low Tide |
| Wed Jan 4 | 2:15pm | 2.07 ft | High Tide |
| Wed Jan 4 | 8:37pm | 0.37 ft | Low Tide |
| Thu Jan 5 | 2:23am | 1.72 ft | High Tide |
| Thu Jan 5 | 8: 41:00 | 0,16 футов | Низкий прилив |
| Чт.0018 Low Tide | |||
| Fri Jan 6 | 3:07am | 1.73 ft | High Tide |
| Fri Jan 6 | 9:26am | 0. | Low Tide |
| Fri Jan 6 | 3:41pm | 2.08 ft | High Tide |
| Fri Jan 6 | 10:08pm | 0.33 ft | Low Tide |
| Sat Jan 7 | 3:50am | 1.74 ft | High Tide |
| Sat Jan 7 | 10:10am | 0.20 ft | Low Tide |
| Sat Jan 7 | 4:21pm | 2.07 ft | High Tide |
| Sat Jan 7 | 10:50pm | 0.31 ft | Low Tide |
| Sun Jan 8 | 4:32am | 1.75 ft | High Tide |
| Sun Jan 8 | 10:53am | 0.22 ft | Low Tide |
| Sun Jan 8 | 5:00pm | 2.06 ft | High Tide |
| Sun Jan 8 | 11:32pm | 0.29 ft | Low Tide |
| Mon Jan 9 | 5:15am | 1. 78 ft | High Tide |
| Mon Jan 9 | 11:35am | 0. 25 ft | Low Tide |
| Mon Jan 9 | 5:40pm | 2.03 ft | High Tide |
| Tue Jan 10 | 12:12am | 0.27 ft | Low Tide |
| Tue Jan 10 | 5:59am | 1,80 футов | Высокий прилив |
| Вт 10 января | 12:19 | 0,29 футов | Низкий прилив |
| TUE 10 | 6.18 | ||
| TUE 10 | 6:18 | ||
| TUE 10 | 6:18 | TUE 10 | 6:18 | TUE 10 | 6:18 | .0019 |
| Wed Jan 11 | 12:53am | 0.26 ft | Low Tide |
| Wed Jan 11 | 6:44am | 1.84 ft | High Tide |
| Wed Jan 11 | 1 :05pm | 0. 34 ft | Low Tide |
| Wed Jan 11 | 6:58pm | 1.96 ft | High Tide |
| Thu Jan 12 | 1:35am | 0. 25 ft | Low Tide |
| Thu Jan 12 | 7:30am | 1.87 ft | High Tide |
| Thu Jan 12 | 1:54pm | 0.39 ft | Low Tide |
| Thu Jan 12 | 7:39pm | 1.90 ft | High Tide |
| Fri Jan 13 | 2:19am | 0.25 ft | Low Tide |
| Fri Jan 13 | 8:19am | 1.90 ft | High Tide |
| Fri Jan 13 | 2:48pm | 0.44 ft | Low Tide |
| Fri Jan 13 | 8:23pm | 1.83 ft | High Tide |
| Sat Jan 14 | 3:07am | 0. 24 ft | Low Tide |
| Sat Jan 14 | 9:12am | 1.93 ft | High Tide |
| Sat Jan 14 | 3:46pm | 0.47 ft | Low Tide |
| Sat Jan 14 | 9:12pm | 1.77 ft | High Tide |
| Sun Jan 15 | 3:57am | 0. 23 ft | Low Tide |
| Sun Jan 15 | 10:09am | 1.96 ft | High Tide |
| Sun Jan 15 | 4:44pm | 0.49 ft | Low Tide |
| Sun Jan 15 | 10:06pm | 1.72 ft | High Tide |
| Mon Jan 16 | 4:50am | 0.21 ft | Low Tide |
| Mon Jan 16 | 11:07am | 2,00 фута | Высокий прилив |
| Рн. 16 | 5:41 | 0,49 футов | Низкий прилив |
| Mon Jan 16 | |||
| Mon Jan 16 | |||
| Mon Jan 16 | Mon Jan 16 | . 0019 | |
| Tue Jan 17 | 5:43am | 0.18 ft | Low Tide |
| Tue Jan 17 | 12:06pm | 2.05 ft | High Tide |
| Tue Jan 17 | 6 :38pm | 0,47 фута | Отлив |
Outer Banks Карты приливов и солнечные таблицы
ИНФОРМАЦИЯ О ПРИЛИВАХ
04.
01.2023 / 1:44 Рост
Прилив в
5:40 утра
Поиск информации о приливах
Прилив Местоположение:
Утиный исследовательский пирс Китти Хок
Выберите дату от:
Выберите дату до:
-Или-
Выберите день:
Карта приливов
| День | Дата | Приливы | Отливы | Восход солнца | Закат | Закат Луны | Восход луны |
|---|---|---|---|---|---|---|---|
| Среда | 04. 01.2023 | 5:40, 17:56 | 12:21, 23:47 | 7:12 | 17:00 | 5:24 | 14:59 |
| Четверг | 05.01.2023 | 6:20, 18:37 | 12:58 | 7:12 | 17:01 | 6:21 | 15:46 |
| Пятница | 06. 01.2023 | 6:57, 19:15 | 00:28, 13:30 | 7:12 | 17:01 | 7:14 | 16:39 |
| Суббота | 07.01.2023 | 7:32, 19:51 | 1:04, 14:01 | 7:12 | 17:02 | 8:00 | 17:36 |
| Воскресенье | 08. 01.2023 | 8:06, 20:28 | 1:40, 14:34 | 7:12 | 17:03 | 8:39 | 18:34 |
| Понедельник | 09.01.2023 | 8:41, 21:07 | 2:16, 15:08 | 7:12 | 17:04 | 9:13 | 19:34 |
| вторник | 10. 01.2023 | 9:17, 21:47 | 2:55, 15:45 | 7:12 | 17:05 | 9:42 | 20:32 |
| Среда | 11.01.2023 | 9:54, 22:27 | 3:38, 16:22 | 7:12 | 17:06 | 10:09 | 21:31 |
- Приливы и отливы — часть жизни во Внешних отмелях, будь то на неделю или на всю жизнь!
- Искатели ракушек ждут, пока море отступит и оставит свои сокровища.
Отливы для фундамента
Пролетные планки, парапеты и отливы для цоколя являются необходимым защитным элементом переходных выступающих наружу частей здания, выполняющие функцию отвода дождевых вод, предотвращая их разрушающее воздействие на цоколь.
Специалисты компании «Валми» изготавливают и устанавливают отливы для цоколя и окон домов, зданий и сооружений. Заказав у нас цокольный отлив, Вы получите качественно изготовленное и надежное изделие. Использование современных листовых материалов, технологий производства и оборудования, позволяющего поддерживать достаточно широкий спектр конфигураций и размеров, гарантирует долгую службу наших отливов для окон и цоколя.
В ходе монтажа все стыки между отливом и стеной обязательно герметизируются с использованием специальных строительных составов, а сам отлив для цоколя дополнительно прикрепляется к стене при помощи метиза.
Самые доступные по стоимости цокольные отливы изготавливаются из обычного оцинкованного листового железа – материала, который отлично зарекомендовал себя при изготовлении доборных элементов кровли. Также по Вашему желанию отливы для цоколя могут быть выполнены в различном цветовом исполнении, что в свою очередь, придает привлекательный внешний вид зданию.
Выбрать цвет отлива Вы можете прямо сейчас.
Мы делаем отливы цокольные с учетом замеров предоставленных заказчиком. В необходимых случаях сами производим все замеры и согласовываем метраж, конфигурацию и способ монтажа изделий, что полностью исключает возможность их несоответствия.
Отливы для фундамента
Прайс-лист
Фундамент дома должен быть надежно защищен от разрушающего воздействия осадков. В противном случае дождевая вода, стекающая со стен, легко просачивается между стыками блоков и, расширяясь при замерзании, нарушает его целостность, вызывает образование трещин и т.д.
Надежной защитой Вашего дома станут отливы на фундамент, изготовленные мастерами нашей компании.

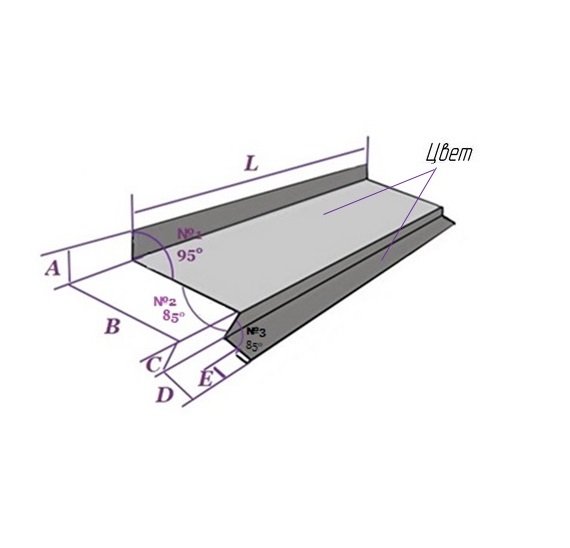

Для того, чтобы заказать отливы, вам необходимо знать размер (А) полки вашего будущего отлива. Мы изготовим отливы для фундамента любого вида, от стандартных, до самых замысловатых. Используя при этом самые разные материалы на выбор заказчика, в частности:
Оцинкованный лист с полимерными покрытиями:
- полиэстер;
- матовый полиэстер;
- пластизол;
- пурал;
- листовую медь.
Материал изготовления и цветовая гамма
Доборные элементы из металла с полимерными покрытиями отвечают всем запросам: они легкие, служат долго, имеют приятный внешний вид. В производстве мы используем только качественное сырье отечественных и европейских производителей металла, при соединении металлических листов применяется профессиональный крепеж, окрашенный в цвет элемента.
Материалы
| Характеристики покрытий | ПОЛИЭСТЕР | МАТОВЫЙ ПОЛИЭСТЕР | ПУРАЛ | ПЛАСТИЗОЛ |
| Толщина покрытия, мкм. | 25 | 35 | 50 | 200 |
| Коррозионная стойкость | * * * | * * * * | * * * * * | * * * * |
| Стойкость к выцветанию | * * * | * * * * | * * * * * | * * * |
| Устойчивость к механической обработке | * * * | * * * | * * * * | * * * * * |
| Минимальная рекомендуемая температура обработки (сгибания), °С |
-10 | -10 | -15 | +10 |
| Максимальная рекомендуемая температура обработки (сгибания), °С |
90 | 90 | 110 | 60 |
Цветовая гамма
В нашем арсенале металл более чем 40 расцветок!
(внимание! большинство мониторов не передает естественный цвет)
Наши отливы для фундамента не только отлично будут справляться со своей защитной функцией, но и придадут эстетически завершенный вид Вашему строению.
Мы так же предлагаем пластиковые заглушки для отливов угол для отливов любой ширины.
Наши пециалисты проконсультируют по вопросам выбора подходящей модели отливов с учетом использованной вами отделки цоколя и фасада дома, здания или постройки. Мы оперативно выполним замеры, изготовим отливы и выполним их монтаж. Доверьтесь профессионалам, звоните или обратитесь к онлайн-консультанту.
особенности монтажа, способы соединения между собой, крепление
Водостоки устанавливаются на выступающей плоскости стенового основания в месте стыка с цоколем. Их функция заключается в защите сустава от негативных факторов. Отливы для цокольного основания защищают от дождя, скопления снега, наледи и сильного нагрева солнцем. Сливы украшают фасад и подбираются индивидуально для каждого основания в зависимости от материала.
Содержание
- Необходимость и назначение отливных плинтусов
- Правила выбора
- Материал отливов
- Особенности и декоративные качества
- Технология установки
- Установки
- Внешний угол
- Внутренний угол
- Основные нюансы установки базового базового раку отливов для цоколя Водосток защищает цоколь от влаги
Погодные явления воздействуют на выступающий цоколь и постепенно разрушают его.
Стык между стеной и опорой открытый и вода проникает внутрь, несмотря на гидроизоляционный слой. Стена получает порцию влаги и передает ее внутрь помещения. Слив для плинтуса в виде узкой полки защищает от влаги и не пропускает влагу в стык.На выступающей части скапливается вода, которая зимой замерзает. Лед расширяется, и на горизонтальной поверхности появляются трещины. Зазоры со временем увеличиваются, и основание необходимо ремонтировать. Вода вымывает песок из раствора, ослабляя прочность бетона. Дренаж отводит влагу от плоскости, предохраняя основание от деформации.
Если наружное основание выполнено из сайдинга, пластика или профнастила на объемном каркасе, без дренажа для цоколя не обойтись. Верхнюю плоскость конструкции необходимо надежно изолировать от попадания влаги, ведь это приведет к ослаблению креплений элементов. Навесная отделка со временем будет отслаиваться и падать, что повлечет за собой дополнительные расходы.
Стоимость установки сливной планки окупится в короткие сроки за счет отсутствия необходимости ремонта основания и его отделки.
Правила выбора
Отлив основания изготавливается из разных материалов, от этого зависит его стоимость. На цену влияет конфигурация водосточной планки, так как увеличение количества складок приводит к удорожанию производства. Вместе с отливами приобретаются готовые стыки внутренних и внешних углов, элементы поворотов, переходов. Такие соединения можно сделать прямо на месте и тем самым снизить стоимость покупки.
Ориентировочная стоимость дренажа за 1 погонный метр:
- стоимость пластика 80 — 500 руб.;
- оцинкованные — 60 — 450 руб.;
- полоса алюминиевая — 300 — 900 руб.; Каркас бетонный
- — от 150 руб.;
- клинкерная защита — от 1900 руб. и выше;
- медь — 1200 — 8000 руб.;
- песчаник и аналогичный камень — от 500 руб. и выше.
Материал подбирается в зависимости от фасада, чтобы не нарушать общий вид. Например, пластиковые или ПВХ водосливы не будут смотреться на натуральном каменном основании; сюда лучше положить клинкерные или медные элементы.
На выносной каркас из профлиста нельзя устанавливать водоотвод из природного камня или песчаника; лучше пластик или оцинковка.Стоимость установки отливов от 150 до 650 рублей за погонный метр в зависимости от сложности. Сделать это можно своими руками, но квалифицированные рабочие точно знают, как соединить отливы между собой качественно и без зазоров.
Материал отлива
Материал отлива должен соответствовать материалам заднего фасадаПорожки цокольные металлические изготавливаются из нержавеющей стали, оцинкованы. Применяются варианты, которые при изготовлении получают защитный слой порошковой или полимерной краски. Такие продукты обладают необходимыми качествами и стоят недорого, поэтому рядовые застройщики используют их чаще других видов.
Материал ПВХ прочный, бесшумный. Красящие компоненты вводятся в цветной пластик в процессе производства, поэтому он не выгорает на солнце.
Алюминий стойко противостоит морозам, длительное время используется в регионах с повышенной влажностью.
Материал относится к чистым видам и при нагревании на солнце не выделяет в воздух вредных компонентов.Медные сливы идеально подходят в качестве защиты, но владельцев обескураживает их высокая стоимость.
Бетонная защита основания дешевая и надежная, но требуется соблюдение технологии с промежуточными пропитками, чтобы материал марки М450 прочно сцепился с поверхностью.
Деревянные отливы для фундамента укладывают на фундаменты каркасных строений, домов из бруса, обрабатывают гидрофобизаторами.
Натуральный камень или плитка с имитацией фактуры природного аналога. Используются гранит, травертин, мрамор, сиенит. Отлив из такого материала стоит дорого, его используют для дорогой отделки фасадов. Материал выдерживает воздействие влаги, высоких и низких температурных перепадов, не разрушается от ударов. Натуральный камень имеет большую массу, что следует учитывать при выборе вида сливы.
Искусственная плитка отличается приемлемой ценой, меньшим весом, поэтому используется чаще.
Клинкерную плитку можно крепить на цементно-песчаный раствор или использовать для этого специальные клеевые смеси. Производители выпускают угловые, соединительные элементы из искусственного камня, что облегчает установку такого водостока в монтажное положение.Особенности и декоративные качества
Водоотводы для фундамента различаются по форме фальца, но все они имеют плоскость, с помощью которой крепятся к стене здания. Ширина влагораспределителя должна быть не менее чем на 5 сантиметров шире горизонтальной плоскости, чтобы вода не стекала по отвесной стене подвала, а попадала на отмостку.
В конструкции водостока имеются конструктивные элементы;
- полка под углом для стекания влаги;
- отвод монтажный, устанавливаемый встык к вертикальной поверхности;
- Фронтальная плоскость для направления потока воды.
Передний изгиб горизонтальной плоскости поставлен под небольшим углом, чтобы влага могла свободно стекать под действием силы тяжести.
Часто в стене над отливом болгаркой прорезается щель, затем отлив к основанию получает еще один элемент в виде горизонтальной полки, которая входит в тело стены.Водоотвод учитывается в декоративном оформлении фасада, т. к. полоса хорошо видна на фоне фасадной отделки. Цвет отлива выбирается в тон стены или принимается контрастный, это зависит от дизайнера и пожеланий владельца.
В домашних условиях цокольный металлический отлив делается деревянной киянкой и металлическим уголком. Иногда у владельца имеется гибочный станок для производства полос из оцинкованной и нержавеющей стали. Отливы с покрытием лучше всего приобретать в магазине.
Технология монтажа
Самостоятельно прикрепить отлив к кирпичной стене можно без особого труда, но для этого необходимо выполнить определенные действия. Защитные водостоки устанавливаются после отделки основания, но перед отделкой фасада.
Перед устройством проверьте горизонтальность линии стыка между выступающим фундаментом и стеной.
Воспользуйтесь строительным или лазерным уровнем. Линия должна быть прямой, не выступать и не проседать на некоторых участках, чтобы отлив на фундаменте прочно прилегал к вертикальной плоскости. Если это происходит, перекосы выравниваются различными способами.Веревка натянута на линию установки. Отливы крепятся непосредственно к стене или первым монтируется направляющий элемент. Слив крепится к планке саморезами, а к стене прибивается металлическими дюбелями. Полосы укладываются с нахлестом в 3 сантиметра, стыки заполняются герметиком для наружных работ.
Для водостоков большой ширины (от 8 — 10 см) изготавливаются опорные кронштейны, уменьшающие смещение водосливов при сильном ветре. Иногда ставится продольный деревянный брусок или же водосток держится на пенополиуретане.
Схемы установки
Ширина отлива определяется после проектирования цоколя, т.к. накладка может выдвигать переднюю часть цоколя вперед. Угол наклона фронтальной плоскости принимают 10 — 15°, поэтому рулетку прикладывают к стене на соответствующей высоте и измеряют до края горизонтальной поверхности с учетом смещения.
Длина рассчитывается по периметру крепления, при этом измерение проводится по внешнему краю предполагаемого отлива. Полученная длина умножается на коэффициент 1,1 для учета подрезания и перекрытия угловых соединений.
Порядок установки:
- установка начинается с первого угла здания;
- второй – для крепления профиля на следующий угол;
- затем элементы соединяются прямым отрезком;
- затем к третьему углу крепится отлив, соединяется со вторым отливом установка на прямом участке и так далее.
Отливы соединяются пайкой в замок. Второй способ применяется для металлических водостоков, которые изгибаются в месте установки. Пайка применяется редко, т.к. нарушает внешний защитный слой профиля.
Угол наружный
Угол наружныйНаружный стык поворота выполнен из основной полосы, линия соединения промазана герметиком. Под них подкладывают опорный элемент, чтобы угловые стыки не гуляли по вертикали.
Способ изготовления внешнего угла:
- Две прямые полосы. Выбирают прямые участки, конец одного обрезают под углом 45°. Для разметки используется стусло или изготавливается специальный шаблон. Конец второго куска обрезается так же, но по длине делается припуск 20 мм. Припуск остается внутри стыка, а полосы на уголке приклепываются друг к другу.
- Из одного прямого профиля. На прямом участке отмечают угол 90° так, чтобы его вершина приходилась на нижнюю полку, а на плоскости дается припуск 20 мм. Слив прорезается по разметке, не заходя на нижнюю полку. Литейный профиль сгибают так, чтобы детали образовывали прямой угол, а допуск находился в нижней части стыка. Детали соединяются пайкой или клепкой.
Стык не всегда получается красивым, поэтому используется декоративная планка из профиля. Ширина элемента колеблется от 4 до 8 см, фиксируется саморезами или заклепками.
Внутренний угол
Внутренний уголПринцип соединения отливных углов в защитной отделке аналогичен соединению внешнего угла, но с некоторыми отличиями.
Каждая линия в таком месте отделывается индивидуально и до того, как профили будут размещены на прямых участках.Внутренний шов:
- Из двух прямых участков. Концы прямых полос оформляются под углом 45°, как при выполнении внешнего угла, но в обратном направлении. Второй кусок отрезается на 20 мм длиннее необходимого размера; при соединении этот выпуск проходит снизу сустава.
- Из одного профиля. На прямом отрезке отмечают угол 90°, но вершина угла располагается не на нижней, а на верхней полке. Далее технология изготовления внутренних и внешних уголков не отличается.
Для поддержки широкого внутреннего стыка используются опорные стержни, на которые укладывается профиль. На деревянных прогонах также формируется внутренний стык, чтобы отлив крепился к ним прочно без зазоров.
Прямое соединение
Прямое соединениеСоединены перекрывающиеся профили или сделан замок. В первом способе для прочности ставятся заклепки. Преимущество такого соединения в том, что не будет сдвиговой деформации отлива при тепловом расширении.
Герметик между стыковочными участками действует как термический шов. Способ соединения внахлест прост и применяется в случае устройства дренажных систем подвала с большим фронтом работ.Вариант замка требует больших трудозатрат, но надежен и долговечен. Такое соединение не пропускает воду, даже если стык не обработан силиконом.
Виды зацепления применяются:
- одинарное лежачее;
- одинарная стойка;
- двойное лежачее положение;
- двойной стоячий.
Декоративная планка укладывается при соединении внахлест; при соединении в замок используется редко. Такие вставки удорожают установку основания.
Основные нюансы установки цокольного отлива
После монтажа проверяется жесткость крепления всех элементов. Для этого надавите рукой на отлив, при этом он не должен прогибаться. При монтаже герметизируется не только стык профиля, но и линия примыкания к стене. 9№ 0003
Силикон используется для герметизации вырезанного зазора в стене, если верхняя полка была заделана непосредственно в вертикальное ограждение.
Можно использовать битумную мастику или специальные составы для заделки внешних швов. Под металлические пороги укладывается шумопоглощающая лента для снижения шума капель дождяКлинкерные водостоки сначала устанавливаются на внутренний и внешний углы, затем формируются прямоугольные участки. При отсутствии заводских углов стыковку выполняют подрезкой плитки по месту под 45°.
Как сделать цокольные блоки — Страница 2 из 2 измеряя в 1 дюйме, а затем отмечая край толщиной ¾. Затем я использовал скос для соединения линий и измерил этот угол. Этот угол был передан на мою настольную пилу, где я сделал скос сначала на тестовом образце, а затем на цокольном блоке, как только я убедился, что угол скоса правильный.
Изготовление цокольных блоков – Шаги: - Разделочный материал: Первый шаг – распилить доску по ширине цокольного блока. При разрезании оставьте достаточно, чтобы вы могли выровнять и отшлифовать края, чтобы очистить разрез и удалить следы от пилы.
- Скошенные фаски: определите фаску, имитируя существующий цокольный блок или изготовив пробный образец. Затем срежьте фаски на настольной пиле.
- Обрезка по длине: обрежьте цокольный блок до нужной высоты.
- Добавьте 45-градусные скосы к краям: если применимо, вы можете облегчить края цокольных блоков. Это можно сделать с помощью ручного рубанка, настольной пилы или фрезы. Не все конструкции имеют такой вид.
- Очистите края: используйте рубанок, чтобы удалить следы от пилы, и гладко отшлифуйте края
- Песок: шлифовка торцевых зерен гладкая, слегка надломите все края, чтобы лучше принять краску.
Врезка цокольных блоков в существующую обшивку Самый простой способ установить цокольные блоки — это когда нет двери или плинтуса.
Если есть, вам нужно измерить расположение цоколя и использовать многофункциональный инструмент, чтобы обрезать накладку, чтобы вставить цоколь. Он должен плотно прилегать под обрезанным молдингом и плотно прилегать к боковой стороне обрезанного плинтуса Для установки новых накладок: - Измерьте и отметьте фаги на дверном косяке. Я использую небольшой комбинированный квадрат, чтобы сделать две маленькие отметки карандашом, одну на верхнем крае и одну на нижнем крае. Поместите цокольный блок у основания дверного косяка, на расстоянии 1/8 дюйма от края дверного косяка. Смещение на 1/8 дюйма должно обеспечивать зазор, кромку или край между цокольным блоком и боковой частью косяка.
- Если у вас косяк отвесный, то и плинтус тоже.
- Установите цокольный блок на дверной косяк.
- При ручном забивании просверлите четыре отверстия в цокольном блоке сверлом 3/32 дюйма с помощью дрели/шуруповерта. Просверлите два отверстия, одно высокое и одно низкое, в боковой части дверного косяка. С другой стороны просверлите низкое отверстие, чтобы вы могли попасть в нижнюю пластину 2 × 4, если это применимо. В верхнем отверстии, если нет стенной шпильки или гвоздезабивателя, просверлите его под внутренним углом к дверному косяку. Угол помогает зафиксировать цоколь.
- При использовании пневматического гвоздезабивателя простая установка в тех же местах. Установите гвозди, слегка утопленные для заполнения дерева.
- Наличие обрамления определяет способ крепления. По возможности устанавливайте крепежные элементы в стойки стены и будьте осторожны при размещении крепежных элементов на линиях скоса цоколя или других эстетических деталях. Попробуйте прибить от 3/4 до 1 дюйма по диагонали от нижних углов и по диагонали вниз от профилированного края цоколя.
- Неконусный плинтус
- Конический плинтус
- Трансфер в дерево
- Предварительная резка
- Захват скоса
- Перенос фаски на пилу 10 градусов
- Подготовка к разрыву
- Ролик – рука помощи
- Длина распиловки доски
- Готовые отрезки по длине
- Скошенная кромка
- Блок-плоскость
- Приспособление для повторяющихся пропилов – плинтусы 6″
- зажимное приспособление
- Резка 16 плинтусов
- Готов к шлифовке
- Отшлифуйте 6 сторон
- Готов к установке
Если вам понравился этот пост, подпишитесь на мою RSS-ленту!
Страницы: 1 2
Об авторе
Роберт Робиллард
Плотник / Реконструктор / Редактор
Роб Робиллард — плотник Конкорда Роб — строитель, генеральный подрядчик, плотник, столяр и редактор Concord Carpenter и ToolBoxBuzz В качестве генерального подрядчика и плотника Роб владеет и управляет ООО «Конкорд Карпентер».
Компания полного цикла по ремонту и строительству. Роб является признанным лидером в области передового опыта в области жилищного строительства и источником практической информации для профессионалов в области строительства. На этом веб-сайте Роб освещает все аспекты жилищного строительства, строительной науки, обустройства дома, деревообработки, ремонта и некоторые из лучших обзоров продуктов и инструментов. Роб отвечает за серию обзоров инструментов и продуктов.
Concord Carpenter Videos, где мы публикуем все наши обзоры инструментов и видеоуроки. Роб подходит к реконструкции и строительству зданий с прагматичным подходом к решению проблем. Ему нравится использовать свои знания и опыт, чтобы помогать и обучать профессионалов в области строительства, а также мастеров-любителей передовому опыту в области строительства и ремонта. Он ярый сторонник «повышения планки» в строительных профессиях и популяризации этих профессий среди молодежи. #BeAMentor #Green2Great Мастерство, качество и гордость определяют его путь на этом канале. Девиз Concord Carpenter: «Хорошо сделано лучше, чем хорошо сказано!» :
Подробнее о Робе Если у вас есть вопрос по строительству или реконструкции, вы можете попросить Роба ответить на ваш ответ с помощью видео. Для получения дополнительной информации нажмите здесь. https://jointruly.com/robillard Код приглашения: x22r2Robert Robillard Carpentry @robertrobillard Facebook
Все сообщения Роберта »
Рекомендуемые статьи
Не то, что вы ищете?
Другие статьи можно найти здесь. Введите ключевые слова, такие как протечка крыши, книжный шкаф, палуба и т. д., чтобы найти нужную тему.
© Copyright 2019 A Concord Carpenter · Все права защищены
Этот веб-сайт использует файлы cookie для улучшения вашего опыта. Нажимая «Принять» или продолжая использовать этот веб-сайт, вы соглашаетесь с тем, что файлы cookie могут быть размещены. Для получения дополнительной информации ознакомьтесь с нашим Отказом от ответственности и Политикой конфиденциальности.
Стык между стеной и опорой открытый и вода проникает внутрь, несмотря на гидроизоляционный слой. Стена получает порцию влаги и передает ее внутрь помещения. Слив для плинтуса в виде узкой полки защищает от влаги и не пропускает влагу в стык.
На выносной каркас из профлиста нельзя устанавливать водоотвод из природного камня или песчаника; лучше пластик или оцинковка.
Материал относится к чистым видам и при нагревании на солнце не выделяет в воздух вредных компонентов.
Клинкерную плитку можно крепить на цементно-песчаный раствор или использовать для этого специальные клеевые смеси. Производители выпускают угловые, соединительные элементы из искусственного камня, что облегчает установку такого водостока в монтажное положение.
Часто в стене над отливом болгаркой прорезается щель, затем отлив к основанию получает еще один элемент в виде горизонтальной полки, которая входит в тело стены.
Воспользуйтесь строительным или лазерным уровнем. Линия должна быть прямой, не выступать и не проседать на некоторых участках, чтобы отлив на фундаменте прочно прилегал к вертикальной плоскости. Если это происходит, перекосы выравниваются различными способами.
Выбирают прямые участки, конец одного обрезают под углом 45°. Для разметки используется стусло или изготавливается специальный шаблон. Конец второго куска обрезается так же, но по длине делается припуск 20 мм. Припуск остается внутри стыка, а полосы на уголке приклепываются друг к другу.
Каждая линия в таком месте отделывается индивидуально и до того, как профили будут размещены на прямых участках.
Герметик между стыковочными участками действует как термический шов. Способ соединения внахлест прост и применяется в случае устройства дренажных систем подвала с большим фронтом работ.
Можно использовать битумную мастику или специальные составы для заделки внешних швов. Под металлические пороги укладывается шумопоглощающая лента для снижения шума капель дождя
Изготовление цокольных блоков – Шаги:
Если есть, вам нужно измерить расположение цоколя и использовать многофункциональный инструмент, чтобы обрезать накладку, чтобы вставить цоколь. Он должен плотно прилегать под обрезанным молдингом и плотно прилегать к боковой стороне обрезанного плинтуса Для установки новых накладок:
С другой стороны просверлите низкое отверстие, чтобы вы могли попасть в нижнюю пластину 2 × 4, если это применимо. В верхнем отверстии, если нет стенной шпильки или гвоздезабивателя, просверлите его под внутренним углом к дверному косяку. Угол помогает зафиксировать цоколь.
Компания полного цикла по ремонту и строительству. Роб является признанным лидером в области передового опыта в области жилищного строительства и источником практической информации для профессионалов в области строительства. На этом веб-сайте Роб освещает все аспекты жилищного строительства, строительной науки, обустройства дома, деревообработки, ремонта и некоторые из лучших обзоров продуктов и инструментов. Роб отвечает за серию обзоров инструментов и продуктов.
Concord Carpenter Videos, где мы публикуем все наши обзоры инструментов и видеоуроки. Роб подходит к реконструкции и строительству зданий с прагматичным подходом к решению проблем. Ему нравится использовать свои знания и опыт, чтобы помогать и обучать профессионалов в области строительства, а также мастеров-любителей передовому опыту в области строительства и ремонта. Он ярый сторонник «повышения планки» в строительных профессиях и популяризации этих профессий среди молодежи. #BeAMentor #Green2Great Мастерство, качество и гордость определяют его путь на этом канале.
Девиз Concord Carpenter: «Хорошо сделано лучше, чем хорошо сказано!» :
Подробнее о Робе Если у вас есть вопрос по строительству или реконструкции, вы можете попросить Роба ответить на ваш ответ с помощью видео. Для получения дополнительной информации нажмите здесь. https://jointruly.com/robillard Код приглашения: x22r2
