При желании обустроить в квартире индивидуальное отопление с использованием газового котла, спешить с покупкой оборудования не следует, поскольку не всегда возможно сделать такой обогрев. Существует много ограничений. Дело в том, что не все многоквартирные дома рассчитаны на использование газового котла в квартире вместо центрального отопления.

В случае проживания в многоэтажке, где поквартирное теплоснабжение не предусмотрено, реализовать подобное решение сложно, а часто и нереально. Если в доме не имеется такой возможности, то сделать попытку получить разрешение можно в случае проведения его реконструкции, если имеется решение об отключении здания от централизованного отопления и переводе на поквартирный обогрев.

В подобной ситуации для всего строения разрабатывают технические условия перехода и их выдают всем владельцам недвижимости на руки. Чтобы узнать, можно ли установить газовый котел в квартире, следует оформить соответствующее заявление и подать его в отделение «Горгаза», которое обслуживает данный район, и получить ответ.

Перечень необходимых действий

Если стало известно, что в доме разрешается монтаж индивидуального отопления, длительного хождения по инстанциям не избежать:

• В первую очередь необходимо отправиться в местную организацию, отвечающую за поставку газа и там написать заявление по поводу установки газового котла в квартире. Через определенное время владельцу жилья выдают заключение относительно разрешения или запрета на монтаж нагревательного агрегата. Получение положительного ответа означает, что можно устанавливать оборудование.
• Далее потребуется проект. Его следует заказать в проектном бюро, имеющем право на данный вид работ. Адрес его можно узнать в газоснабжающей компании. На данном этапе желательно выбрать модель котла и счетчик. Под них должна составляться проектная документация, а данные указываться в спецификации. Дело в том, что изменения после утверждения можно будет внести только потом, причем за отдельную плату. Если проект подписан, в нем ничего нельзя изменять, нужно заказывать новый.
• В органах пожарного надзора следует узнать адрес и наименование организации, занимающейся проверкой состояния вентиляционных каналов и договориться с ее специалистами об услуге. Представитель фирмы придет и проверит качество вентиляции. Если все в порядке, будет выдано разрешение на установку в квартире газового котла. В случае неудовлетворительного состояния дымохода составляется акт с перечнем работ, которые следует выполнить. После устранения недостатков нужно повторно пригласить специалиста, чтобы в итоге получить разрешение.
• На следующем этапе в теплосеть подается заявление об отказе от отопления. Если планируется греть воду самостоятельно, от горячего водоснабжения тоже нужно отказаться. Желательно сразу же уточнить сроки выполнения мероприятий по отключению. На руках уже должен быть утвержденный «Горгазом» проект переделки.

• Данные относительно приобретенного счетчика и котла сообщаются в проектную организацию. Потом забирается готовая документация. Заранее приобретать оборудование не стоит, поскольку разрешение на то, чтобы установить газовый котел в многоквартирном доме, не всегда можно получить.
• Затем в отделении «Горгаза» заключается договор на обслуживание агрегата, а проект газификации передают на утверждение.
• После получения на руки подписанного проекта, можно приступать к отсоединению от теплосети. В этом случае потребуется слив воды из отопительной системы всего дома.

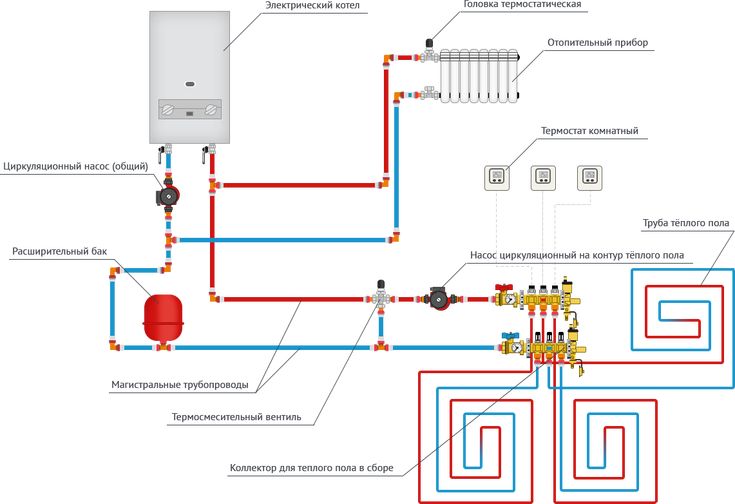

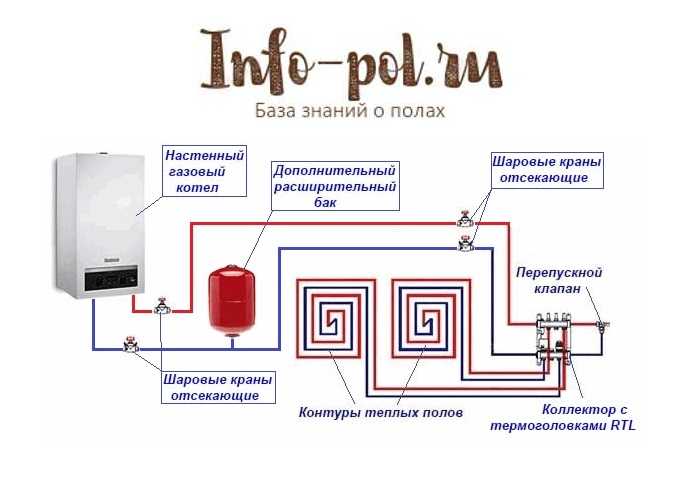

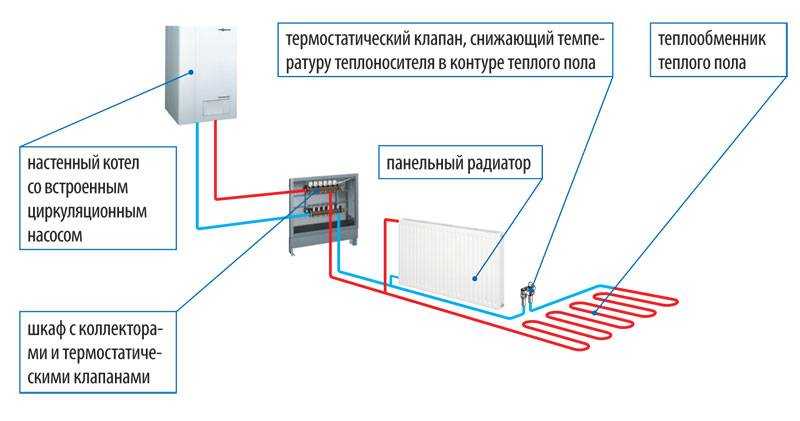

• Далее владелец квартиры должен смонтировать индивидуальную систему теплоснабжения. Котел устанавливают без подключения к газовой магистрали, проверяют систему на герметичность и готовность к работе.
• В «Горгазе» выясняют дату, когда можно установить газовый котел в многоквартирном доме в конкретной квартире. Его сотрудники подключат трубы и оборудование согласно проекту, опломбируют счетчик, запустят в работу плиту и агрегат.
• Чтобы гарантия на газовый котел была действующей, потребуется наладка и осуществление первого пуска с последующей отметкой в паспорте. Относительно данного вида работ следует обращаться в подразделение, где прибор был поставлен на обслуживание. Мастер проведет регулировку котла, запустит систему и поставит в паспорте штамп. Теперь можно пользоваться смонтированным оборудованием.

Весь вышеописанный процесс с соблюдением требований по установке в многоквартирном доме газового котла займет от 1,5 до 2,5 месяца. Поэтому начинать процедуру желательно весной или в самом начале лета.

Правила монтажа газовых приборов в квартире

Меньше всего проблем с обустройством индивидуального отопления возникает у владельцев новых квартир, не подключенных к централизованной системе отопления. В этом случае нет необходимости в посещении теплосети и не нужно заниматься отсоединением от стояков, а разрешение на то, чтобы смонтировать газовое отопление в многоквартирном жилом доме, может находиться в пакете документов на недвижимость.

Но и в данном случае нужно придерживаться определенных правил. Прежде всего, имея на руках документы, нельзя заниматься установкой газового оборудования самостоятельно – данную работу должны выполнять специалисты. Это могут быть не только сотрудники газопоставляющей организации, а и представители компании, у которой такой вид деятельности лицензирован.

После завершения монтажа инженер предприятия, поставляющего газообразное топливо, проверит правильность выполнения подключения и выдаст разрешение на пользование котлом. Только потом можно открывать вентиль, ведущий в квартиру.

Перед пуском, согласно требованиям к установке котла в многоквартирном доме, обязательно производится проверка системы индивидуального теплоснабжения. Для этого ее запускают под давлением, равным не менее 1,8 атмосферы. Контролировать данный параметр можно с помощью манометра нагревательного агрегата.

Если трубы вмонтированы в пол или стены, желательно увеличить давление и прогнать теплоноситель по ним в течение минимум 24 часов. Только после испытаний системы можно быть уверенным в отсутствии протечек и надежности соединений.

До начала пуска из оборудования следует спустить воздух. Поскольку при установке газового котла в многоквартирном доме системы делают закрытыми, нужно пользоваться кранами Маевского, имеющимися на радиаторах. В каждой батарее спускают воздух, обходя их несколько раз поочередно до тех пор, пока в них не останется воздуха. Систему после этого можно запускать в рабочий режим – включать теплоснабжение.

Не следует забывать, что современными агрегатами управляют при помощи автоматики, а такие устройства требовательны к напряжению.

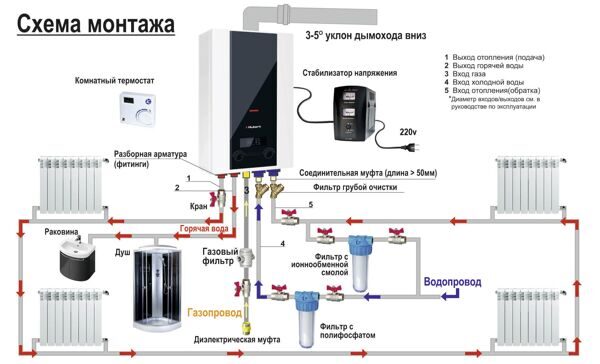

Поэтому рекомендуется использование стабилизатора напряжения и прибора бесперебойного питания. Для защиты котла от отложений, собирающихся на его внутренней поверхности, в местах входа топлива и холодной воды необходимо поставить фильтры.

Размещать электрическую розетку и другой газовый прибор нужно на расстоянии не меньше 30 сантиметров от агрегата.

Обустройство помещения под котел

Устанавливать настенный газовый прибор лучше всего на кухне, планировка которой соответствует стандартам относительно размещения такого оборудования. Также в этом помещении уже имеется подводка и воды, и газа.

Вот как выглядят нормы установки газового котла в квартире:

1. Площадь помещения, где планируется монтаж оборудования, когда потолки в нем не ниже2,5 метра, должна превышать четыре квадратных метра.
2. В обязательном порядке наличие окна, которое открывается. Его площадь должна составлять 0,3 кв. м. на 10 кубометров объема. Например, размеры помещения 3х3 метра с высотой потолков 2,5 метра. Объем составит 3х3 х2,5 = 22,5 м³ . Значит, что площадь у окна не может быть менее 22,5: 10 х 0,3 =0,675 кв. м. Данный параметр у стандартного окна 1,2х0,8 =0,96 кв. м. Оно подойдет, но наличие фрамуги или форточки обязательно.
3. Ширина входной двери не может составлять меньше80 сантиметров.
4. Должны иметься вентотверстия, находящиеся под потолком.

Рекомендации к установке газового оборудования

В документах, прилагаемых к товару, каждый производитель описывает требования к установке газового котла в квартире. Чтобы гарантийные обязательства, предоставляемые изготовителями, были действительны, агрегат нужно монтировать в соответствии с их рекомендациями.

Перечень требований следующий:

1. Настенный котел отделяют от стен при помощи негорючего материала. Когда они выложены плиткой или покрыты слоем штукатурки, этого будет достаточно. На поверхность, облицованную деревом, сразу вешать прибор нельзя.
2. Напольный агрегат помещают на негорючее основание. Если на полу имеется керамическая плитка или он бетонный, ничего делать не надо. На деревянное напольное покрытие нужно положить лист теплоизоляционного материала, а поверх него зафиксировать металлический лист, размер которого превышает габариты котла на30 сантиметров.

Требования к обустройству дымохода

Когда производится установка в квартире многоквартирного дома газового котла любого типа, дымоход нельзя делать более узким, чем его выходной патрубок. При наличии у прибора открытой камеры сгорания и мощности до 30 кВт сечение дымоходной трубы не может быть менее140 миллиметров, а при производительности 40 кВт –160 миллиметров в диаметре.

Если у котла закрытая камера сгорания, его снабжают коаксиальным дымоходом с размером сечения, рекомендуемым изготовителем.

Дальше нужно придерживаться таких правил:

• труба, идущая от настенного газового агрегата вверх, должна иметь длину минимум 50 сантиметров, а потом только можно устанавливать колено;
• на всем протяжении дымоходов нельзя создавать более трех изгибов;
• продукты горения от приборов с открытыми камерами сгорания удаляют в дымоход, а с закрытыми – также в дымоход или через стену непосредственно на улицу (способ зависит от проекта).

Выбор газового котла

Прежде, как поставить котел в квартире, нужно сделать оптимальный выбор. В многоэтажном доме можно устанавливать настенные и напольные котлы. Более эстетичными и удобными относительно размещения считаются настенные модели. Их размеры сопоставимы с габаритами кухонных навесных шкафчиков и поэтому они хорошо вписываются в интерьер помещения.

С установкой напольных агрегатов будет сложнее, поскольку их не всегда можно вплотную придвигать к стене. Этот нюанс зависит от места нахождения патрубка дымоотведения. Если он находится сверху, то прибор при желании придвигают к стенке.

Котлы также бывают одно- и двухконтурными. Первые из них работают лишь на теплоснабжение, а вторые – на отопление и подогрев воды. Когда для ГВС используется другое оборудование, тогда будет достаточно одноконтурной модели.

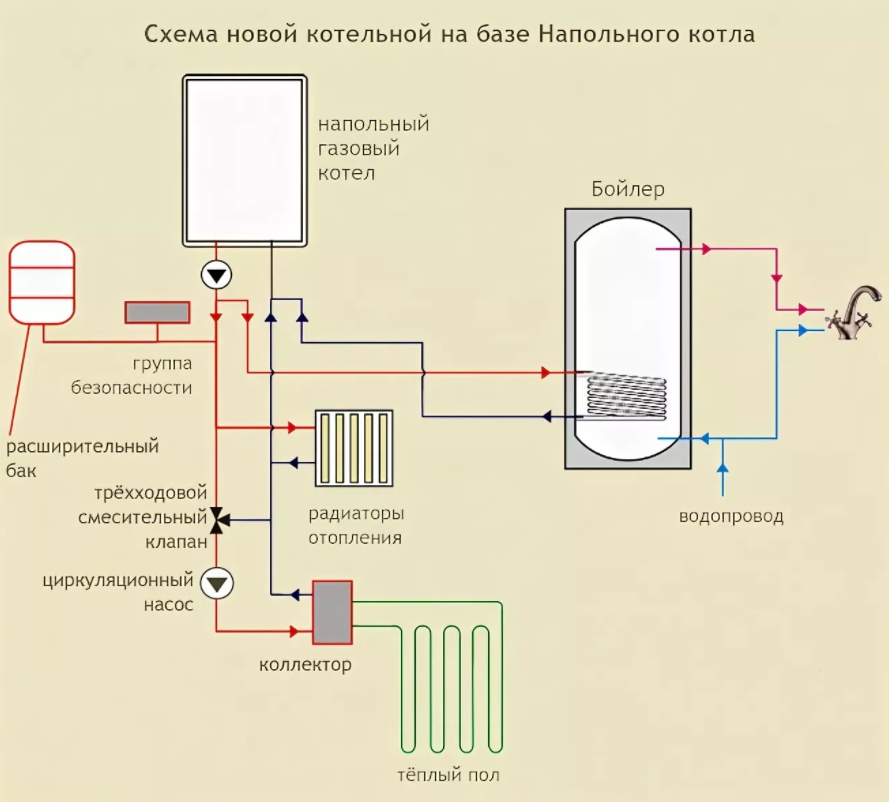

Если вода будет греться газовым котлом, тогда придется выбирать один из двух способов: бойлером косвенного нагрева или проточным змеевиком. У обоих вариантов имеются недостатки. Когда используется змеевик, а значит, осуществляется проточный нагрев, не все агрегаты способны поддерживать заданную температуру.

По этой причине в котлах нужно выставлять особые режимы работы, они в разных приборах называются по — своему. Например, в моделях Navien (прочитайте о неисправностях котла Навьен), Beretta – это «приоритет горячей воды», а в Ferrolli – «комфорт».

Недостаток бойлерного нагрева в том, что на поддержание стабильной температуры воды в резервуаре расходуется газообразное топливо. Кроме этого, ограничен резерв нагретой воды. После его расхода, приходится ждать, пока новая порция нагреется.

Выбор из вышеописанных способов дело индивидуальное, но нужно помнить, что при проточном варианте придется ориентироваться на производительность нагрева воды в минуту, а при бойлерном – на объем бака.

Газовые агрегаты отличаются типом используемой горелки, которые бывают:

• однопозиционными;
• двухпозиционными;
• модулируемыми.

Самыми дешевыми являются однопозиционные, но при этом они наиболее неэкономные, поскольку всегда работают на полную мощность. Чуть экономичнее — двухпозиционные, которые способны функционировать и на 100% мощности, и на 50%. Лучшими горелками считаются модулируемые, поскольку у них много рабочих режимов, что позволяет экономить топливо. Их производительность управляется автоматически.

Горелка находится в камере горения, которая бывает открытого или закрытого типа. Кислород для открытых камер поступает из помещения, а продукты сгорания выводятся посредством атмосферного дымохода.

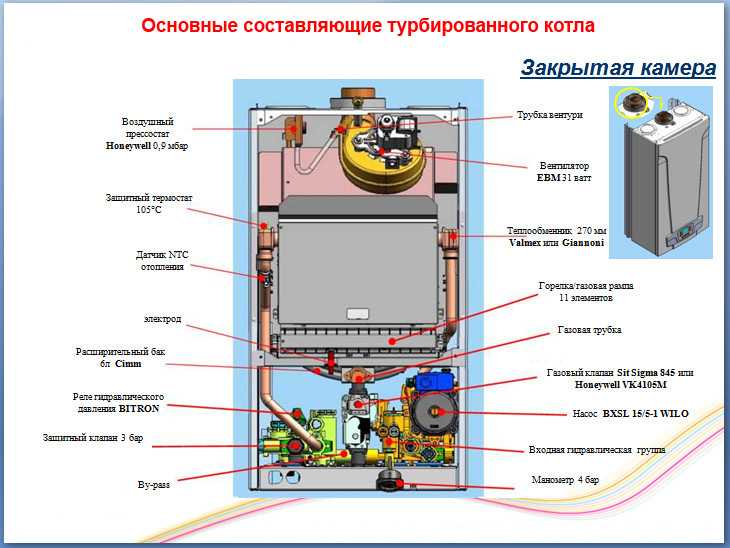

Закрытые камеры оснащают коаксиальной дымоходной конструкцией, а кислород для горения поступает в них с улицы. В этом случае продукты горения отводятся по центральному контуру дымохода, а воздух поступает по наружному.

Напольные агрегаты бывают оборудованы надувной или атмосферной горелкой. Когда производится установка в многоквартирном доме котла напольной модели, в квартире разрешается пользоваться атмосферной горелкой. Большинство из таких газовых приборов имеют закрытую камеру горения, а значит, их укомплектовывают турбиной и коаксиальным дымоходом.

Расчет мощности котла

Когда выбран тип нагревательного агрегата, следует определиться с его мощностью. При желании можно заказать теплотехнический расчет, позволяющий определить потери тепла в помещениях. На основании этой цифры приступают к подбору мощности котла.

Можно не производить расчеты, а воспользоваться нормами, полученными опытным путем, согласно которым на 10 «квадратов» площади необходим 1 кВт мощности котла. К данному результату следует приплюсовать запас производительности на различные потери.

Например, для теплоснабжения квартиры площадью 60 «квадратов» нужен прибор мощностью 6 кВт. Если планируется подогрев воды, добавляют 50% и получают 9 кВт мощности, а на случай аномально холодной погоды еще 20-30%. Итоговый результат — 12 кВт.

Но это расчет для средней полосы России. Если населенный пункт располагается севернее, следует еще увеличить производительность агрегата. Конкретная величина зависит от степени утепления дома. Для панельной или кирпичной многоэтажки это будет 50% и более.

Котел должен иметь достаточную мощность, чтобы обеспечить комфорт в квартире, поэтому экономить на ней не следует. Разница в стоимости не будет большой. Если приобретен автоматизированный котел, то перерасхода газа не будет, поскольку такие модели агрегатов наиболее экономичны.

Процесс получения разрешения, связанного с тем, можно ли поставить газовый котел в квартире, довольно сложный, затратный и занимает много времени. Но все усилия того стоят, поскольку гораздо лучше проживать при комфортной температуре в помещениях. При этом, платить за индивидуальное отопление придется меньше, чем за централизованное.

Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Содержание статьи

• 1 Нормы установки газового котла
  • 1.1 Для частных домов
  • 1.2 Где ставить
  • 1.3 Требования к кухням, на которых устанавливается газовый котел
  • 1.4 Требования к отдельным помещениям
  • 1.5 Как пристраивать котельные
  • 1.6 Объединенные кухни
• 2 Место для установки газового котла
  • 2.1 Нормы установки по СНиПу

Нормы установки газового котла

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или подвальном этаже;
• на чердаке:
• газовые котлы мощностью до 35 кВт (по МДС 41. 2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

• при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

• Высота потолков — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
• Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
• В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Свод правил Калифорнии, раздел 8, раздел 763. Котлы низкого давления.

(a) Все котлы низкого давления должны быть установлены и оснащены фитингами и приборами, требуемыми Кодексом, а также любыми дополнительными приспособлениями, требуемыми в следующих подразделах.

(b) Если водогрейный котел оснащен циркуляционным насосом с электрическим приводом и электрическим управлением горелкой, на переключателях управления должна быть маркировка, указывающая, какой из них предназначен для контура горелки, а какой для контура насоса, или электрический автоматы горения должны быть включены в электрическую цепь перед автоматическим выключателем насосов или выключатель управления горелкой должен быть механически заблокирован с разъединителем циркуляционных насосов.

(c) Все котлы низкого давления должны быть оборудованы одним или несколькими устройствами для сброса давления, отрегулированными и герметизированными таким образом, чтобы сбрасывать давление, не превышающее максимально допустимое рабочее давление котла. Суммарная мощность этих устройств должна быть такой, чтобы при установленном и работающем на максимальной мощности оборудовании для сжигания топлива давление не могло подняться более чем на 5 фунтов на квадратный дюйм для паровых котлов или на 10% для водяных котлов выше максимально допустимого рабочего давления котла. Все устройства для сброса давления должны быть установлены в соответствии с требованиями Кодекса, иметь клеймо и рейтинг ASME, а также должны быть установлены с вертикальным штоком клапана и должны иметь ручное подъемное устройство для проведения периодических испытаний.

Слив из всех дренажей и устройств сброса давления должен быть отведен по трубопроводу в безопасное место сброса и не должен иметь запорных клапанов в трубопроводе между устройством сброса давления и точкой сброса.

Безопасным местом сброса, используемым в данном разделе, является место, где:

(1) Сброс пара или горячей воды не представляет опасности для работников.

(2) Выбросы пара или воды не наносят вреда каким-либо электрическим или другим машинам или оборудованию.

(3) Напорная труба не может быть легко закупорена или иным образом заблокирована.

(d) Все котлы низкого давления с автоматическим управлением должны быть оборудованы:

(1) Устройством контроля низкого уровня воды, которое закрывает топливный клапан главной горелки, когда вода в котле достигает минимального рабочего уровня, или для котлов без стационарной линии пара или воды, когда достигается максимально допустимая рабочая температура.

(2) Предохранительный выключатель при низком уровне воды, который отключает подачу топлива в горелку, когда вода в котле достигает заданного уровня, который не должен быть ниже минимально допустимого уровня, а также ручной сброс устройства контроля низкого уровня воды или топливного клапана или системы аварийного управления должны быть необходимы для возобновления работы котла после его остановки из-за срабатывания защитного отключения по малой воде.

(3) Регулируемый рабочий орган управления и топливный клапан для регулирования подачи топлива в горелку для поддержания давления или температуры ниже следующих пределов:

(A) Манометрическое давление 15 фунтов на кв. дюйм для паровых котлов.

(B) Температура воды 250 F для водогрейных котлов.

(4) Устройство безопасности верхнего предела, которое отключает подачу топлива в горелку, когда давление в паровом котле достигает заданного максимума, не превышающего манометрическое значение 15 фунтов на кв. дюйм, или когда температура в водяном котле достигает заданного максимума, не превышает 250 F. Механизм управления верхним пределом должен быть в дополнение к рабочему управлению, требуемому в (d)(3) выше, и ручной сброс верхнего предела управления или топливного клапана или системы аварийного управления должен быть требуется для возобновления работы котла после того, как он был остановлен из-за срабатывания защитного устройства верхнего предела.

(5) (A) Полная безопасность пилотного управления на котлах, оборудованных стационарными пилотными горелками, за исключением включенных в подраздел 763 (d)(5)(B), которое отключает подачу топлива на основную горелку и любые погасшие запальные горелки, если запальная горелка погасла.

Такое устройство должно приводить в действие для закрытия предохранительного клапана отсечки топлива, требуемого в подразделе 763 (d)(6), в течение времени, указанного для отключения при исчезновении пламени в таблице 1. искровое зажигание, которое будет включать в себя время отключения при пропадании пламени, не превышающее указанное в таблице 1. Такая система требует услуг обслуживающего персонала для повторного запуска котла в случае пропадания пламени во время работы или если пламя не установится в течение времени, запрограммированного в системе. Такие временные ограничения не должны превышать срок, указанный для отключения при пропадании пламени в таблице 1.9.0003

[FNNNote1] Отсечка при исчезновении пламени, используемая в настоящих Приказах, означает общее время, прошедшее с момента пропадания пламени или другого ненормального состояния до закрытия топливного крана.

[FNПримечание 2] Если горелка спроектирована или оборудована для «начального расхода топлива» меньше, чем максимальный расход горелки, время выключения при исчезновении пламени, указанное в таблице 1 для меньшего расхода топлива, может использоваться для установления воспламенения. , при условии, что скорострельность не может быть увеличена, пока не будет доказано воспламенение. Предельное время отключения при исчезновении пламени определяется максимальной мощностью горелки.

[FNNote3] 60-секундный предел времени для отключения при исчезновении пламени может использоваться для горелок с входной мощностью менее 20 галлонов в час, если они оснащены проверенным пилотом.

[FNNote4] В случае пропадания пламени пилота проверенный пилот должен обесточить электрическую цепь предохранительного клапана отсечки топлива и закрыть этот клапан в течение 10 секунд.

(6) В дополнение к рабочему отсечному топливному клапану (клапанам), требуемому в пунктах 763 (d) (1) и (3), дополнительный предохранительный отсечной топливный клапан, который будет управляться органами управления, требуемыми Разделом 763 (d) (2), (4) и (5). Этот клапан должен закрываться в течение 2 секунд после отключения питания, если номинальная мощность горелки превышает 400 000 БТЕ/час.

(7) Средства для получения адекватной продувки камеры сгорания и для ограничения времени «пробы на зажигание» горелки во время запуска до 15 секунд или времени, разрешенного для отключения при исчезновении пламени в Таблице 1, в зависимости от того, что больше.

(e) Все котлы низкого давления должны быть оборудованы манометром или высотомером в соответствии с требованиями правил. Все водогрейные котлы должны быть оборудованы термометром для индикации температурного режима на выходе горячей воды или вблизи него. Эти устройства должны быть видны оператору из рабочей зоны.

(f) Все паровые котлы низкого давления должны быть оборудованы одним или несколькими водомерными стеклами с запорными клапанами и сливными кранами. Эти устройства должны располагаться на котле или в толще воды в пределах допустимого диапазона уровня воды для котла (если иное не оговорено Кодексом).

(g) Все системы водяного отопления должны быть оснащены подходящим расширительным баком, который будет соответствовать объему, температуре, давлению и производительности системы в соответствии с требованиями Кодекса. Все такие расширительные баки должны иметь допустимое рабочее давление, по крайней мере, равное максимально допустимому рабочему давлению котла, с которым они используются, и максимально допустимое рабочее давление должно быть проштамповано на заводской табличке, видимой после установки.

Все расширительные баки, подключенные к системам с котлами, рассчитанными на рабочее давление более 30 фунтов на квадратный дюйм, должны быть сконструированы, проверены и проштампованы в соответствии с разделом VIII Кодекса, если только не будет доказано к удовлетворению Отдела, что конструкция и конструкция обеспечит эквивалентную безопасность. Расширительные баки, подключенные к системам с котлами, рассчитанными на 30 фунтов на квадратный дюйм или менее, должны быть спроектированы, изготовлены и штампованы в соответствии с разделом VIII Кодекса или в соответствии с передовой инженерной практикой с коэффициентом безопасности не менее 4.9.0003

Все расширительные баки должны быть оборудованы либо: (1) водомерным стеклом или другим средством визуального контроля уровня воды в баке, либо (2) расширительным баком баллонного типа при условии, что бак оснащен воздухонепроницаемой камерой внутри бака и снабжен средством определения наличия воздушной подушки в баке. Система водяного отопления должна быть установлена, проверена и оснащена необходимыми предохранительными и запорными устройствами в соответствии с Единым механическим кодексом, глава 10, 19 февраля.97 издание.

(з) Если котлы низкого давления оборудованы автоматическим устройством подачи воды поплавкового типа, такое устройство подачи воды должно быть снабжено сливным клапаном на поплавковой камере. Поплавковые камеры других регулирующих устройств также должны быть снабжены вентильными сливами на поплавковых камерах.

(i) Все клапаны, фитинги и органы управления должны соответствовать давлению и температуре, ожидаемым в эксплуатации, и все такие устройства, используемые в топливной системе, должны быть пригодны и совместимы с используемым топливом и давлением топлива. Все топливные клапаны с электрическим приводом должны быть нормально закрытыми и открываться только при подаче питания. Топливные клапаны, которые не закрываются из-за аномального давления топлива, не допускаются. Топливные клапаны с автоматическим управлением не должны иметь встроенных байпасов с ручным управлением, за исключением случаев, когда такой байпас относится к типу постоянного давления.

(j) Электрическая цепь для управления котлом не должна превышать 120 вольт и должна быть 2-проводной с заземлением 1 жилы и иметь элементы управления в незаземленной жиле.

(k) После установки и перед вводом в эксплуатацию работодатель должен потребовать, чтобы все органы управления и горелки были проверены на предмет надлежащей работы ответственным лицом, знакомым с устройствами управления горелками.

Инструкция по правильному способу розжига, повторного розжига и выключения горелки, вид топлива или видов топлива, которые будут использоваться, и максимальное давление топлива должны быть указаны на прочной и разборчивой табличке, прикрепленной к котлу или кожуху котла, и руководство по эксплуатации, содержащее полные инструкции по эксплуатации котла, должно быть предоставлено установщиком для каждой установки. Работодатель должен потребовать от обслуживающего персонала тщательного ознакомления с настоящей инструкцией по эксплуатации, прежде чем им будет разрешено эксплуатировать котел. Эти инструкции должны включать указание оператору о том, что котел не может быть снова введен в эксплуатацию после того, как он был остановлен срабатыванием предохранительного клапана отсечки топлива, требуемого в 763 (d) (6), до тех пор, пока причина такого отключения не будет устранена. определено и исправлено, а камера сгорания надлежащим образом очищена.

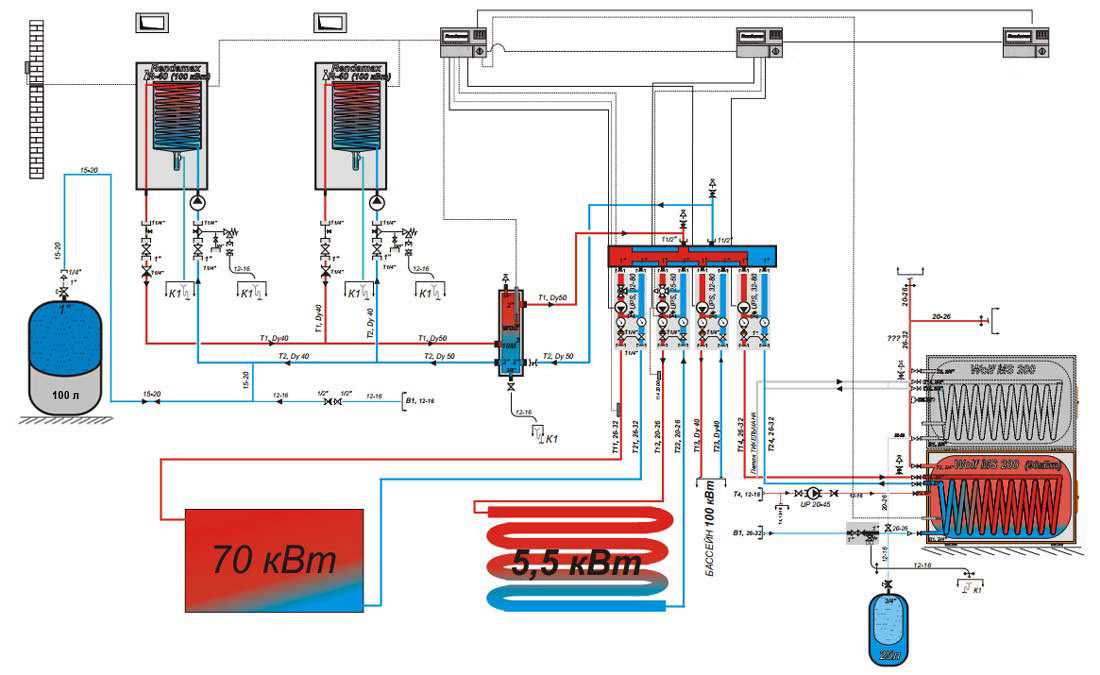

2x Котел 2 ступени, 3x смешанный контур, ГВС

2x Котел 2 ступени, 3x смешанный контур, ГВС

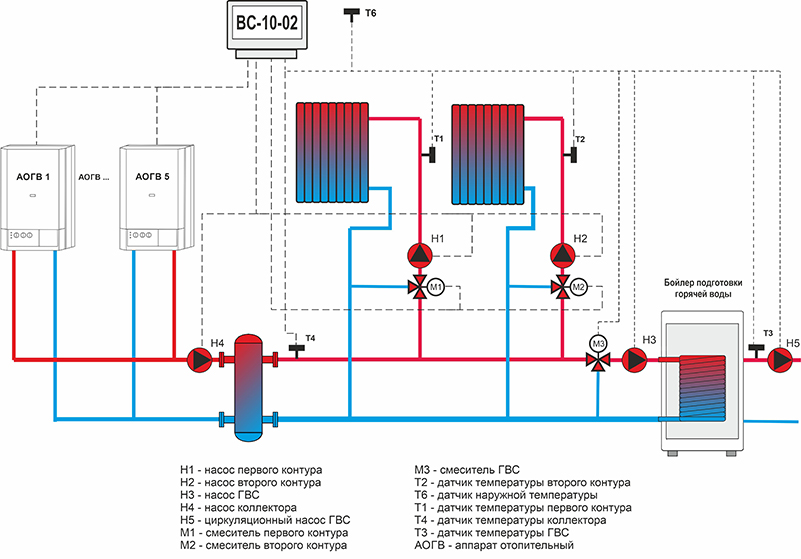

Последовательное управление котлами для двух котлов (двухуровневых) и трех регуляторов смешанного контура вместе с одним регулятором горячей воды Правильная работа серийного управления котлом зависит от правильного сопряжения контроллера и гидравлической системы. Поэтому контуры потребителей должны быть отделены от двух котлов с помощью гидравлического байпаса. Примечание: № системы. 305 означает , что для работы этого приложения должны быть установлены определенные параметры.

Котел	2x: 1,2 ступени
Контур котла	2x: смесительный клапан + насос
Отопительный контур	3x: смесительный клапан + насос
ГВС	загрузочный + подающий насос

Функции	Основные функции содержатся в нерушимой программе. Все параметры предварительно определены с разумными базовыми настройками и допускают индивидуальную настройку по мере необходимости. ПК для этого не требуется. Все релейные выходы можно проверить вручную.
Управление котлом	Регулятор серии котлов для одно- или двухуровневых горелок Постоянный минимальный предел температуры котла Максимальное ограничение температуры котла Минимальное время включения и выключения горелки Регистрация часов работы для каждого уровня горелки Замена пилотного котла в зависимости от времени и наружной температуры Блокировка следующего котла в зависимости от наружной температуры
Отопительный контур	Реле времени для дневных, недельных и праздничных программ для каждого отопительного контура Оптимизация времени включения Функция сторожа, функция защиты от замерзания Отопительные контуры с температурной компенсацией наружного воздуха, при необходимости с подключением к помещению Мин. /макс. ограничение температуры подачи
Регулятор горячей воды	Таймер с дневной и недельной программой для насоса подачи горячей воды Автоматическая система защиты от легионелл Контур приоритета горячей воды Параллельная работа с компенсацией наружной температуры
Комбинация	Комбинация до пяти свободно выбираемых контроллеров SDC/DHC
Связь	Связь осуществляется по системной шине без дополнительных интерфейсов Расстояние (макс. 100 м) Передаются все данные, необходимые для системы управления Дистанционное управление настенными модулями SDW10 и SDW20 также осуществляется через системную шину
Сообщение об ошибке	Если требуемые температуры не могут быть достигнуты в течение разумного времени, или датчики прерываются или замыкаются, то контроллер выдает сообщение о сбое.

Тип
Hy0305

08777777-

0877777-

0870 SDC12-

Описание	Дополнительный тип продукта
с базой подключения для установки стены	SDC3-40WC
с базой подключения для установки на стену (2)	777	с базой подключения для инсталляции	с базой подключения для установки на стену (2)	с базой подключения для установки	. для установки панели управления	SDC3-40PC
С подключаемыми клеммными колодками для установки в панель управления (2)	SDC12-31PC

Описание	Дополнительный тип продукта
Внешний датчик температуры воздуха	AF20
Сенсор контакта. без колодца) WF, RLF, SF, VLF (6)	КТФ20

Описание	Дополнительный тип изделия
Пульт дистанционного управления с переключателем/сенсором температуры и переключателем режимов (3)	SDW10

00 Описание Дополнительный тип продукта Погружной датчик температуры (вместо VF20A) VF20T Датчик горячей воды с погружным колодцем NIRO (вместо KTF20) VF20LN Простое в использовании дистанционное управление с дисплеем и полным блоком управления вместе с датчиком/селектором температуры (вместо SDW10) (3) SDW20 База для Smile Controller, для установки панели управления в качестве защиты от прикосновения SCS-12 Соединительная база для настенного монтажа для обновления версии .
