Монтаж настенного газового котла в частном доме своими руками

Содержание
  1. Можно ли устанавливать газовый котел своими руками?
  2. Как правильно выбрать место для монтажа?
  3. Как разместить газовый котел на стене?
  4. Процесс монтажа навесного газового котла
Введение

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла
  1. При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
  2. Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
  3. Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
  4. При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
  5. Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
  6. Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.
Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

Фото 4: Правильное размещение газового котла на стене
  1. Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.
  2. Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
  3. Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Вернуться к оглавлению

Процесс монтажа навесного газового котла

Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:

Фото 5: Разметка стены для установки монтажной панели
  1. Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
  2. Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
  3. Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
  4. Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.

Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.

В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:

Вернуться к оглавлению Заключение

Монтаж настенного котла чрезвычайно важный и ответственный процесс. В зависимости от того насколько правильно он будет установлен, зависит не только срок его эксплуатации, но и безопасность жильцов дома.

Установка настенного газового котла – нормы и правила, выбор крепежа

монтаж настенного котла на газе
    Содержимое:
  1. Нормы и правила установки навесного котла
    1. На какой высоте вешать котел на стену
    2. Пожарная безопасность при монтаже
    3. Как и чем отделать стены за котлом
  2. Материалы стен при креплении навесного котла
    1. Как повесить котел на деревянную стену
    2. Как установить на стену из гипсокартона
    3. Как закрепить на железобетонную стену
    4. Как навесить на кирпичную стену
    5. Пенобетон, газосиликат, газобетон
  3. Как закрепить дымоход для настенного котла
  4. Что нужно для установки настенного котла

Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.

Нормы и правила установки навесного котла на газе


Строительные нормы и правила установки навесных газовых котлов, описаны в СП 55.13330 (СНиП 31-02-2001) и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

  • Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
  • Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
  • Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

крепление котла к стене

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

  1. С высотой установки.
  2. Требованиями пожарной безопасности.
  3. Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену


расстояния от котла до стен При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла


При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:
  • От поверхности стены, на которую монтируется агрегат не менее 10 см.
  • От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом


защита деревянной стены Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.




Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла


Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.

Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

Как повесить котел на деревянную стену


Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:
  • Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
  • Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.

Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.

Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона


Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.

Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

крепеж для гипсокартона

Как закрепить на железобетонную стену


Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.

Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

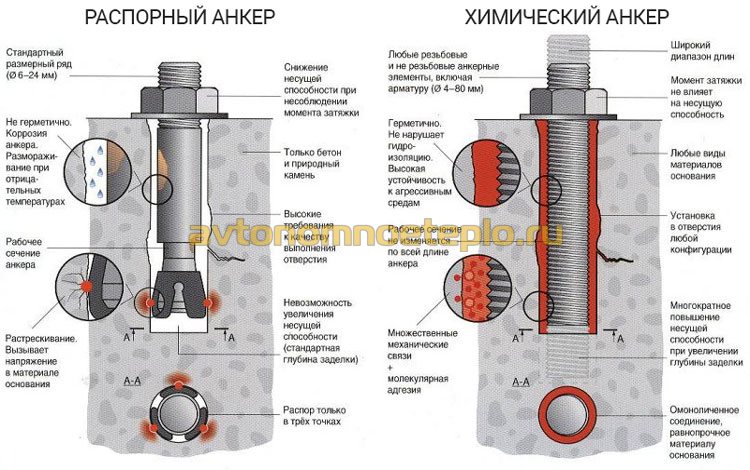

крепежи для бетона

Как навесить на кирпичную стену


В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.

Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

крепежи для пустотелого кирпича
правила установки химического анкера

Крепление котла к стене из пенобетона, газосиликата, газобетона


Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

  • Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
  • Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
  • Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
  • Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

крепеж для газобетона

Как закрепить дымоход для настенного котла


Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.

Особенности работы отражаются на требованиях к подключению:

  • Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
    На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.межэтажные противопожарные проходки
  • Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.

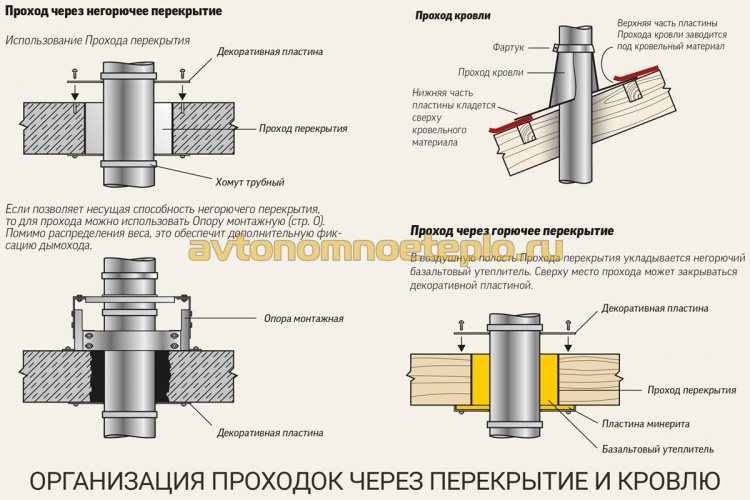

    Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.правила расположения дымохода

Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.

Для выполнения работ потребуется:

  • Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
  • Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

монтажный инструмент

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.

схема подключения и особенности использования

Мощный газовый котел, установленный в коттедже, может легко решить проблему отопления и снабжения дома горячей водой. Но количество нагретой жидкости для гигиенических и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы возместить ее дефицит, устанавливают БКН – бойлер косвенного нагрева для газового котла.

Рассмотрим особенности и функциональные способности накопительного агрегата, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.

Содержание статьи:

Отличительные черты бойлера косвенного нагрева

Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.

Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.

Бойлер косвенного нагрева в котельнойБойлер косвенного нагрева в котельной

Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой

Все накопительные бойлеры можно разделить на 2 большие категории:

  • прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
  • косвенного нагрева, подогревающие воду уже горячим теплоносителем.

Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.

БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.

Конструкция бойлера косвенного нагреваКонструкция бойлера косвенного нагрева

Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса

Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.

Пользователи видят в использовании БКН немало преимуществ:

  • агрегат не требует электрического питания и выигрывает с экономической стороны;
  • горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
  • могут свободно работать несколько точек водораздачи;
  • стабильная, не падающая в процессе потребления температура воды.

Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.

Таблица для выбора объема БКНТаблица для выбора объема БКН

Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л

По всем характеристикам БКН подходит для того, чтобы его применять в паре с . Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.

Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.

Газовое отопительное оборудование + БКН

На даче для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Здесь не стоит размышлять, нужен ли дополнительный бойлер для газового котла – безусловно, он окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.

Произведем обзор основных схем подключения БКН, чтобы предупредить ошибки, возможные при самостоятельном монтаже оборудования.

Схема подключения к 1-контурному котлу

Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом – причем второй вариант в быту применяется гораздо чаще.

Комбинированное решение – 1-контурный газовый котел + БКН – одно из лучших для небольшого коттеджа.

Связка БКН с газовым котломСвязка БКН с газовым котлом

Схема подключения БКН к газовому котлу. Подогрев воды для отопления и горячего водоснабжения происходит синхронно, после чего она распределяется по двум веткам – к радиаторам отопления и бойлеру

Процесс нагревания происходит по следующей схеме:

  • холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°С) газовой горелкой;
  • нагретый теплоноситель поступает в контур отопления – к радиаторам – и в теплообменник , т.е. бойлера;
  • за счет повышения температуры теплообменника вода в бойлере нагревается и при включении кранов водоразбора поступает к потребителю.

При реализации этой схемы газового 1-контурного котла с косвенным бойлером главное значение имеют технические данные – мощность и скорость подачи теплоносителя.

По средним показателям, вода в бойлере, если он предварительно не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание будет длиться недолго. Обычно агрегат находится в рабочем состоянии, поэтому доступ к нагретой воде есть всегда.

Разберем особенности обвязки рассматриваемых устройств.

Для начала необходимо выбрать наиболее удобное место монтажа – чаще всего это котельная, отдельное нежилое помещение. Лучше агрегаты расположить на близком расстоянии друг от друга – так процесс нагрева происходит быстрее, да и материалов расходуется меньше.

Установленный бойлер косвенного нагреваУстановленный бойлер косвенного нагрева

Напольный монтаж предполагает такую установку, при которой расстояние до ближайших преград или устройств составляло бы не менее 0,5 м – это потребуется для обслуживания или осмотра агрегата

Обвязка происходит с двух сторон: загрузки и водоснабжения.

На выходе из бойлера рекомендуется установить , компенсирующий тепловое расширение и стабилизирующий работу системы. Все контуры нужно оборудовать шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.

Не лишней будет и установка фильтров – вода в систему подается разная, а во время аварии может попасть песок или другой мусор, способный загрязнить теплоноситель и вывести из строя технику.

Циркулярный насос в обвязке БКНЦиркулярный насос в обвязке БКН

Обязательный элемент – циркулярный насос, обеспечивающий подачу воды под нужным давлением. Его монтируют на трубу между котлом и бойлером, а управляется он одним из способов: или термостатом накопителя, или термодатчиком в котле

С обеих сторон от насоса устанавливают запорные краны. Такой же кран – на входе холодной воды в котел.

На патрубке бойлера устанавливают тройник со сливным краном, и на обоих трубах – запорные краны, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На подаче, перед запорным краном, нужно разместить воздухоотводчик.

Оптимальный вариант – это подключение с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и разделение его на два потока – в бойлер и отопительный сектор. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90°С, то для теплых полов лучше ограничиться +45°С.

Если нет трехходового клапана, то устанавливают два , один из которых обслуживает БКН, другой предназначен для отопительной ветви.

Схема взаимодействия БКН с гелиосистемойСхема взаимодействия БКН с гелиосистемой

Схема подключения котла к гелиосистеме. Взаимодействие с солнечным коллектором требует обустройства отдельного замкнутого контура с теплообменником и термодатчиками

Иногда применяют контуры с рециркуляцией теплоносителя – например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует в замкнутом контуре, не давая трубе остывать. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Минус такой системы в летний период – перерасход энергии.

С переходом работы газового котла на «летний режим» отопительный контур просто отсекают – газовая горелка производит нагрев теплоносителя для бойлера. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если накопитель дополнительно оснащен автономным источником нагрева – ТЭНом.

Два варианта применения с 2-контурным котлом

Владельцев газового отопительного оборудования также интересует, как работает с 2-контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одной из них они просто не предназначены для работы друг с другом.

Внедрение бойлера в контур ГВС

Сначала рассмотрим вариант, когда бойлер внедрен в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, помещенный в корпус бойлера, при понижении температуры замыкает цепь электропитания насоса.

Тот, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.

Схема подключения двухконтурного котла к БКНСхема подключения двухконтурного котла к БКН

Проще говоря, оба аппарата выполняют свои функции: котел перестает отапливать и начинает нагревать воду для ГВС, а бойлер пытается за счет повышенной температуры горячей воды нагреть содержимое своего «хранилища»

Проблема возникает как раз из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения бойлера +15˚С, а рекомендуемая температура нагрева воды в котле +60˚С – больше не позволяет автоматический ограничитель.

Разница между двумя заданными параметрами в 45˚ значительна, поэтому теплообмен в бойлере происходит достаточно интенсивно. Но температура начинает расти, и когда она достигает значения +40˚С, разница уже гораздо меньше – всего 20˚. Соответственно, и теплообмен замедляется.

Не забываем, что вода продолжает циркулировать между двумя устройствами. К газовой горелке котла начинает поступать не 15-градусный теплоноситель из системы ХВС, как это рекомендовано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.

Электронный дисплей газового котлаЭлектронный дисплей газового котла

В результате температура жидкости моментально влетает до +60˚С, срабатывает датчик, горелка отключается, так как запрограммирована на безопасные для потребителей параметры

В бойлере вода начинает остывать – датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.

Процесс взаимодействия двух агрегатов мог бы состояться, если бы горелка котла нагревала теплоноситель до +80˚С, но это запрещено инструкцией для защиты пользователей от ожогов.

Еще одна причина, чтобы не использовать БКН и контур ГВС газового котла в паре, кроется в невозможности нагревать воду в бойлере до температуры, превышающей +60˚С. Это связано с санитарными нормами.

Бактерии в душевой водеБактерии в душевой воде

Примерно раз в неделю аппарат заполняется горячей водой около 70-75˚С, чтобы в резервуаре не плодилась бактерия легионелла, колонии которой напоминают слизь. Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний

Можно сделать вывод, что всего из-за двух, но существенных причин, схема объединения газового котла и БКН через контур ГВС признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто пользуйтесь им по прямому назначению: один контур используйте для отопительной системы, второй для ГВС.

Взаимодействие БКН с контуром отопления

Второй вариант – взаимодействие БКН с контуром отопления. Техническое решение отлично работает, если не хватает производительности газового котла, и это единственный эффективный способ подключения БКН к 2-контурному котлу.

Схема подключения через контур отопленияСхема подключения через контур отопления

Контур ГВС не трогаем, а пользуемся только веткой, отвечающей за отопление – то есть идущей к радиаторам и системе «теплый пол». Трубу, ведущую к бойлеру, необходимо подключить сразу под котлом, после крана

При электронном управлении нужно настроить котел на нагрев воды +70°С – именно такой поступит в бойлер, где и будет происходить дальнейшая регулировка температуры. Термостат, расположенный в бойлере, при понижении температуры будет включать насос, при достижении необходимого значения – выключать.

При механическом управлении газовым котлом все происходит иначе. К термостату котла подключают второй термостат – бойлера, и тогда первым устройством можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от того, какая температура на нем выставлена.

Когда в бойлере вода нагревается до нужной температуры, второй термостат разрывает цепь, и первый, расположенный на котле, снова становится «главным». Если в этот момент на нем выставлена температура +40°С, то она и снизится до 40.

Как сделать обвязку без ошибок?

Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно , то есть установить группу безопасности и другие элементы.

Галерея изображений

Фото из

Расширительный бак для бойлера

Кран слива для обслуживания

Воздухоотводчик для удаления воздушных пробок

Насос для циркуляции горячей воды

Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.

Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.

Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.

Выводы и полезное видео по теме

Как сделать обвязку 1-контурного котла с БКН:

О нюансах подключения бойлера косвенного нагрева:

Подключение газового котла к БКН на практике:

К установке и подключению бойлера рекомендуем привлечь специалистов, чтобы в дальнейшем не сталкиваться с проблемами отопления или ГВС только из-за неправильной обвязки или отсутствия важных элементов в системе. Не забывайте и про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.

Как подключить двухконтурный газовый котел к коммуникациям?

Соединение отопительного агрегата с системами отопления и водоснабжения – очень ответственный процесс. Поэтому многих интересует вопрос, как правильно подключить двухконтурный газовый котел. Газовую магистраль самостоятельно подсоединять к агрегату запрещено – это может делать только специалист газоснабжающей компании. А вот подключить электроснабжение, водопровод и отопление, а также провести установку дымохода можно самостоятельно.

...

Требования к помещению, где будет располагаться котел отопления

Имейте ввиду, что подключение газового котла можно проводить только после получения всех разрешительных документов и утвержденного проекта установки.

Обратите внимание! Газовые котлы отопления, оборудованные открытой камерой сгорания или мощностью более 60 кВт должны размещаться только в отдельном помещении – котельной.

Если агрегат имеет закрытую камеру сгорания и мощность менее 60 кВт, его можно установить на любом этаже в помещении (кухне, прихожей, ванной), которое удовлетворяет определенным требованиям:

  • минимальная высота потолков – 2,5 м, объем помещения – не менее 15 м³;
  • стены выполнены из негорючего материала или имеют защиту от случайного возгорания;
  • имеется хорошая вентиляция, которая сможет обеспечить естественную вытяжку воздуха в размере 3-ех объемов помещения за час;
  • обеспечивается доступ к котлам спереди – не менее 1,25 м и по бокам – 0,7 м;
  • расстояние от агрегата до вертикального дымоходного канала – не более 3 м;
  • площадь остекленной части окна не меньше чем 0,03 м² на 1 м³ помещения.

Допустимые расстояния от мебели до газовых котлов указаны в инструкции по эксплуатации.

Подключение двухконтурного газового котла

Подключение двухконтурного газового котла подразумевает:

  • соединение с отопительной системой;
  • стыковку с водоснабжением;
  • подвод газовой магистрали;
  • подключение к электроснабжению;
  • соединение с дымоходом.

...

Подключение к отопительной системе и водоснабжению

В большинстве случаев потребители выбирают настенные двухконтурные газовые котлы, поэтому рассмотрим подробно принцип их подключения к системам отопления и водоснабжения. В нижней части навесных устройств, имеющих два контура, расположено 5 патрубков:

  • первый – для подачи нагретого теплоносителя из котла в систему отопления;
  • второй – для подачи нагретой воды при открытии крана потребителем;
  • третий – для подвода газа из центральной магистрали;
  • четвертый – для входа холодной воды из трубопровода;
  • пятый – для подвода остывшего теплоносителя из системы отопления.

Расположение патрубков на разных моделях газовых котлов одинаково. Как уже говорилось ранее, соединение с газовой магистралью должен проводить только специалист газовой службы.

Чтобы подключить двухконтурный газовый котел к отоплению и водоснабжению самостоятельно, понадобятся такие материалы: шаровые краны с американками размером ½ и ¾ дюйма, сетчатые фильтры для установки на входные патрубки подачи холодной воды и обратки системы отопления, газовый фильтр, трубопроводные фитинги.

Обратите внимание! Если система отопления слишком велика и объема встроенного расширительного бака недостаточно, следует приобрести и установить дополнительную емкость.

Подключение производят по следующей схеме:

  1. Краны с размером ½ дюйма устанавливают на патрубки газа, подачи холодной и выхода горячей воды американками вниз.
  2. Вентили на ¾ дюйма монтируют на штуцеры обратки отопительной системы перед фильтром. Это необходимо для возможности слить теплоноситель из системы отопления, не снимая при этом котел.
  3. Фильтры устанавливают на обратку отопления и вход холодной воды горизонтально «носиком» вниз.
  4. При наличии дополнительного расширительного бака его подсоединяют к обратной трубе отопления перед вентилем, отсекающим фильтр и газовый котел от системы радиаторов.

Все соединения должны быть тщательно загерметизированы. Для этого используют паклю, фум-ленту или специальные герметики. Трубы, подводящие отопление и водоснабжение, могут быть металлическими либо полипропиленовыми.

...

Подключение к электросети

Требования к подключению электроснабжения довольно просты:

  • розетка должна располагаться вблизи отопительного устройства в месте, где на нее не будет попадать влага;
  • следует организовать заземление;
  • кабель нужно прокладывать в защитном рукаве.
Обратите внимание! У большинства производителей газовых котлов требованием сохранения гарантийного обслуживания является установка стабилизатора напряжения.

Если Вы проживаете в регионе, где часто отключают электроэнергию, то придется приобрести генератор бесперебойного питания. Иначе после выключении электричества и до момента его включения Вы останетесь без отопления и горячего водоснабжения.

Подключение газовой магистрали

Газовый котел рассчитан на подключение к магистрали, газ которой соответствует ГОСТ 5542. Давление в трубопроводе должно находится в пределах 0,0013 — 0,0020 МПа. На входе в патрубок агрегата устанавливается фильтр для защиты от попадания мусора, а также клапан –регулятор факельного поджига. С помощью последнего поддерживается стабильное давление газа. Это дает возможность агрегату работать с высоким КПД даже при колебаниях давления топлива.

Перед подведением к котлу газопровода следует очистить подводимый участок от посторонних загрязнений и примесей. Особенно актуально это для системы, которая уже использовалась.

Труба, подводящая газ к отопительному устройству, должна быть изготовлена из металла, например, стали или меди. Также допускается соединение с помощью гибкого шланга из нержавеющей стали. Это возможно, если:

  • имеется стойкость материала трубки к газовой среде;
  • выдерживаются определенные рабочие параметры: давление и температура.

Гибкий шланг должен иметь диаметр от 20 мм, а в длину составлять не более 1,5 м. Такая трубка подойдет и для подвода к газовому котлу баллонного топлива. Для герметизации газовода разрешено использовать только паронитовую прокладку.

Подключение к дымоходу

Еще один часто задаваемый вопрос — как подключить двухконтурный газовый котел к дымовыводящей системе.  Это зависит от того, какой тип камеры сгорания имеет агрегат.

Двухконтурные газовые котлы с открытой камерой сгорания устанавливаются в отдельном помещении, так как используют окружающий воздух для процесса горения. Для вывода отработанных газов применяют классический дымоход. Он может быть выполнен из нержавеющей стали, керамики, кирпича или пластика.

Диаметр дымохода должен быть больше или равен размеру выходного патрубка газового котла. Обычно диаметр зависит от мощности устройства:

  • до 24 кВт – 120 мм;
  • 30 кВт – 130 мм;
  • 40 кВт – 170 мм;
  • 60 кВт – 190 мм;
  • 80 кВт – 220 мм;
  • 100 кВт – 230 мм.

Участок трубы, который соединяет агрегат с дымоходом, не может быть длиннее 25 см. Он должен иметь закрывающееся отверстие для чистки трубы от сажи. Соединение должно быть выполнено из кровельной жести либо другого материала, устойчивого к воздействию кислот.

Отопительный агрегат с закрытой камерой сгорания оснащают маленьким коаксиальным дымоходом, который осуществляет сразу две функции: обеспечивает приток воздуха для процесса горения и выводит отработанные газы на улицу. Благодаря этому такие устройства могут устанавливаться в кухне, ванной комнате или прихожей.

Подключить двухконтурный турбированный газовый котел к коаксиальному дымоходу очень просто. Некоторые модели агрегатов имеют в комплекте подходящую трубу, подсоединить которую можно руководствуясь прилагаемой инструкцией.

Коаксиальный дымоход соединяют с патрубком котла так, чтобы труба располагалась горизонтально и выходила через стену наружу под небольшим уклоном в сторону улицы. У конденсационных агрегатов она должна иметь наклон в сторону агрегата, чтобы конденсат стекал в специальный конденсатосборник и выводился в канализацию.

Подключение двухконтурного газового котла к отоплению, водоснабжению и дымоходу – довольно ответственный процесс, его невозможно осуществить без определенных знаний и навыков. Поэтому, если Вы не уверены, что сделаете все правильно, лучше обратитесь к специалистам сервисного центра.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
