Монтаж греющего кабеля на трубах

УСТАНОВКА ПАРАЛЛЕЛЬНЫХ / ПОСЛЕДОВАТЕЛЬНЫХ / САМООГРАНИЧИВАЮЩИХСЯ КАБЕЛЕЙ НА ТРУБОПРОВОДАХ

Как правило, нагревательные кабели монтируются параллельно трубе. Особое внимание следует уделить клапанам, насосам и т. д., так как в этих местах могут пересекаться параллельные кабели постоянной мощности и последовательные кабели.

Это не относится к саморегулирующемуся кабелю, тем не менее пересечение не рекомендуется. Плоские кабели (параллельные/саморегулирующиеся) рассеивают тепло в плоской части кабеля. Поэтому плоская сторона кабелей всегда должна находиться в тесном контакте с трубой, насосами, клапанами и т. д. Если для подключения питания используется комплект для ввода через изоляцию, его следует располагать в нижней части футеровки.

После получения товара проверьте нагревательную ленту и аксессуары на наличие физических повреждений и сравните данные и суммы с накладной, чтобы убедиться, что были поставлены правильные материалы.

Внимание! Все системы электрообогрева должны быть установлены правильно, чтобы обеспечить безопасную и правильную работу и предотвратить поражение электрическим током и возгорание. Электрооборудование должно устанавливаться только квалифицированными электриками.

Используйте устройство защиты от замыкания на землю (30 мА), чтобы свести к минимуму опасность возгорания из-за продолжительной электрической дуги в случае повреждения или неправильной установки нагревательной ленты. Возникновение дуги невозможно предотвратить с помощью автоматических выключателей обычного типа. При использовании нагревательной ленты с оплеткой ее необходимо соединить с потенциальной землей. При использовании ленты без оплетки система отопления должна быть защищена металлическим покрытием. Это металлическое покрытие (т.е. металлическое покрытие теплоизоляции) должно быть соединено с потенциальной землей. Местные законы и правила, требующие использования оборудования защиты от замыкания на землю для установки нагревательных лент, должны соблюдаться всегда.

На месте необходимо провести измерения для защиты оплетки от физического или химического повреждения при использовании нагревательных лент без внешней защитной оболочки. Убедитесь, что выбрана надлежащая внешняя оболочка нагревательной ленты в соответствии с областью применения, т. е. химически агрессивными зонами или защитой от УФ-излучения путем обогрева водосточных желобов.

Неправильная установка с использованием неправильных комплектов компонентов или материалов может привести к искрению и возгоранию. Не используйте неподходящие комплекты и не заменяйте материалы. Не используйте виниловую изоленту или клейкую ленту со смягчающими средствами. Используйте только электрически указанные разъемы, комплекты для подключения и монтажные материалы и следуйте прилагаемым к ним инструкциям по установке.

Повреждение нагревательного кабеля или компонентов может привести к поражению электрическим током, искрению и возгоранию. Не пытайтесь ремонтировать или подавать питание на поврежденные нагревательные ленты. Немедленно удалите поврежденные участки и замените их нагревательным кабелем новой длины, используя соответствующий комплект для сращивания. Замените поврежденные компоненты.

Черная сердцевина нагревательной ленты во всех типах саморегулирующихся нагревательных лент является электропроводной и может вызвать короткое замыкание. Сердцевина нагревательной ленты должна быть должным образом изолирована и содержаться в сухом состоянии. Поврежденные провода шины могут перегреться или закоротиться. Не обрывайте жилы шинного провода при заделке нагревательной ленты.

Не используйте металлические приспособления, такие как хомуты с острыми краями или проволочные стяжки, которые могут повредить нагревательную ленту во время установки или эксплуатации. Для крепления нагревательных кабелей к трубе используйте только подходящие монтажные материалы и кабельные стяжки. При использовании нагревательных лент на металлических поверхностях они также должны быть защищены от непрямого контакта в соответствии с местными законами и стандартами, прежде чем система будет запущена в эксплуатацию.

Нагревательные ленты и компоненты должны храниться в сухом месте при температуре окружающей среды от –30 до +60°C. Если сухое хранение невозможно, необходимо закрыть нагревательную ленту концевым концевым комплектом. Это также необходимо, если отопительный контур не может быть завершен в конце смены. Не храните материалы в местах с интенсивным движением, где они могут быть повреждены.

Убедитесь, что в выбранной нагревательной ленте присутствуют правильные компоненты и количества, а также в отсутствии физических повреждений.
Убедитесь, что все использованные краски или покрытия высохли.
Убедитесь, что установка нагреваемой поверхности завершена.
Убедитесь, что на поверхности нет жира, острых краев и заусенцев.
Спланируйте маршрут прокладки нагревательной ленты на обогреваемой поверхности.

Сравните проектные чертежи и эскизы с фактической обогреваемой поверхностью.
Определите и отметьте места расположения нагревательных лент в соответствии с проектом или макс. длину нагревательной ленты, указанную в соответствующем техпаспорте, и отметить ее цветной аэрозольной краской или маркером.

Убедитесь, что трубопроводы прошли испытания под давлением и что все необходимое оборудование и опоры установлены.

Сравните проектные чертежи и эскизы с реальным трубопроводом и отметьте любые различия в:
— длине и размере трубы
— количестве клапанов, фланцев, калибров
— опоры и другое монтажное оборудование.

Примечание: макс. допустимая длина нагревательного контура при одностороннем питании зависит от допустимого падения напряжения. Рекомендуется не превышать падение напряжения на 10 % и не превышать 80 % использования автоматического выключателя (с характеристикой «C»).

Монтаж нагревательных лент на трубопроводах (и их соответствующих компонентах)

Внимание: При установке нагревательных лент или кабелей на трубопроводы из ПВХ, FRP или других неметаллических труб трубопровод должен быть полностью покрыт алюминиевой фольгой перед установкой нагревательной ленты. .

Установите катушку с нагревательной лентой на держателе рядом с любым концом трубопровода, подлежащего трассировке. Для установок, требующих двух или более нагревательных лент, используйте два или более держателей для разводки нагревательных лент. В качестве альтернативы, используя одну катушку, для установок, требующих двух нагревательных лент, закрепите конец нагревательной ленты на трубе и натяните одну большую петлю по длине трубопровода.

Не натягивайте и не натягивайте нагревательную ленту во время ее развертывания.

Разверните нагревательную ленту и свободно натяните ее вдоль трубы. Следите за тем, чтобы нагревательная лента всегда находилась рядом с трубой при пересечении препятствий. Если нагревательная лента находится не с той стороны препятствия (т. е. опорной балки, поперечной трубы и т. д.), возможно, ее придется снять и установить заново или разрезать и соединить.

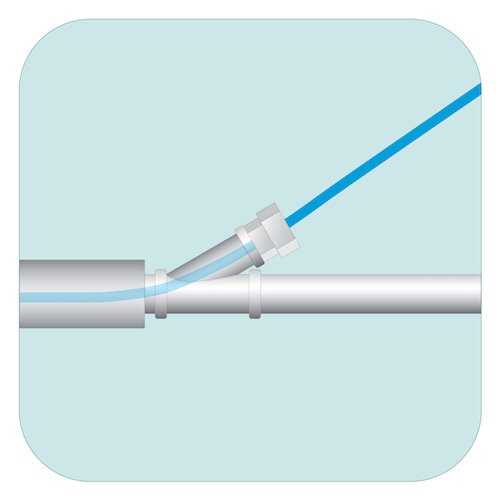

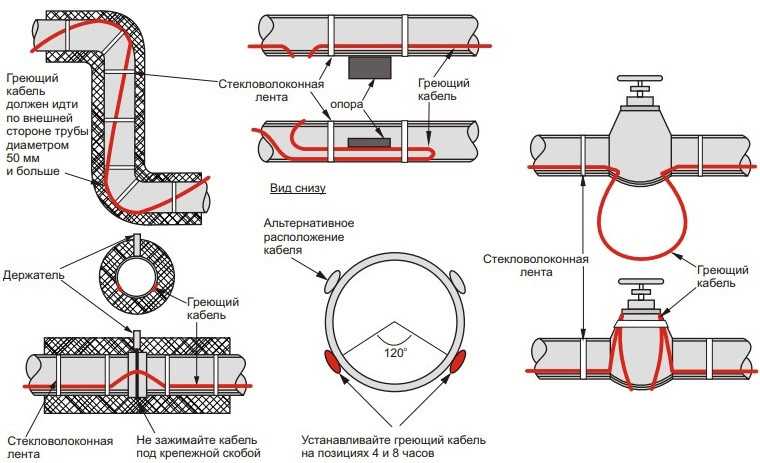

Нагревательная лента может быть проложена вдоль трубы прямо, спирально намотана вокруг трубы или проложена в несколько проходов вдоль трубы, в зависимости от конструкции.

Примечание: Перехлест при монтаже нагревательной ленты не приводит к перегреву благодаря саморегулирующейся характеристике нагрева. Для получения дополнительной информации о характеристиках саморегулирующихся нагревательных лент, пожалуйста, свяжитесь с нашим представителем.

По возможности располагайте нагревательную ленту или ленты на нижней части трубы. Это помогает защитить нагревательную ленту от механических повреждений на этапах монтажа, предварительной изоляции и изоляции.

Убедитесь, что максимальные температуры воздействия алюминиевой фольги и лент из стеклоткани, используемых для крепления и установки, находятся в пределах максимальных рабочих диапазонов воздействия.

Начиная с конца, противоположного катушке и держателю нагревательной ленты, прикрепите нагревательную ленту к трубе с помощью витков стеклотканной ленты с интервалом 0,3 м.

Если проект требует спиральной трассировки или намотки нагревательной ленты на трубу, начните с подвешивания петли нагревательной ленты на каждые 3,0 м секции трубы. Чтобы определить длину петли, умножьте коэффициент спирали из чертежа на десять (т. е. если коэффициент спирали равен 1,3, оставьте 4,0 м петли нагревательного кабеля на каждые 3,0 м трубы). Натяните необходимое количество нагревательной ленты на участок трубы длиной 3,0 м, прикрепите нагревательную ленту к трубе с каждого конца и дайте ей висеть в виде петли. Возьмитесь за петлю в центре и оберните ее вокруг трубы. Выровняйте расстояния между каждой спиралью, сдвинув витки вдоль трубы. Используйте ленту из стеклоткани через определенные промежутки времени, чтобы закрепить петлю на трубе. Убедитесь, что нагревательная лента прилегает к трубе ровно для обеспечения хорошей теплопередачи.

Существуют две проектные ситуации, которые диктуют использование двух или более участков нагревательной ленты на трубе. Это:

• Критические процессы иногда требуют резервных контуров отопления. В этом типе конструкции радиаторы должны быть проложены с обеих сторон нагревательной ленты.
• Может потребоваться двойная или несколько прокладок нагревательного кабеля для компенсации высоких потерь тепла, которые невозможно компенсировать за счет использования одного кабеля. При использовании двух или более катушек кабеля для подачи к одной трубе важно взять дополнительный кабель, необходимый для трассировки радиаторов, с чередующихся катушек. Это поможет выровнять длину греющего кабеля в каждом контуре. Петли доступа также должны быть оставлены на каждом радиаторе, который может потребовать обслуживания в будущем.

Нагревательную ленту рекомендуется полностью (по всей длине) покрыть алюминиевой фольгой, прежде чем закреплять стеклолентой, для предотвращения проскальзывания изоляционного материала между лентой и обогреваемой поверхностью. Использование алюминиевой фольги по всей длине также обеспечивает более эффективную передачу тепла между нагревательной лентой и нагреваемой поверхностью.

Вернитесь к катушке с нагревательной лентой и держателю, повторяя описанную выше процедуру.

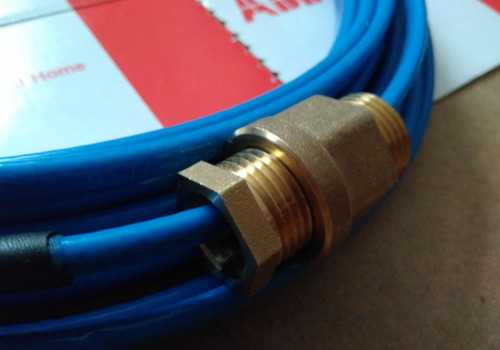

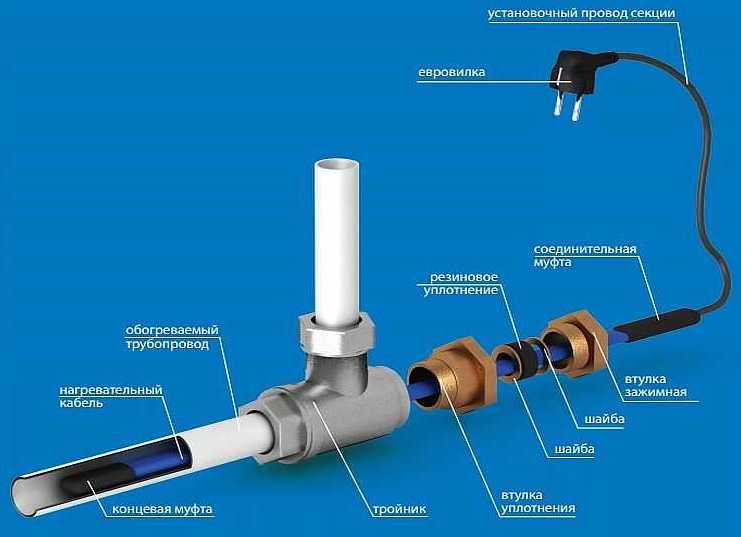

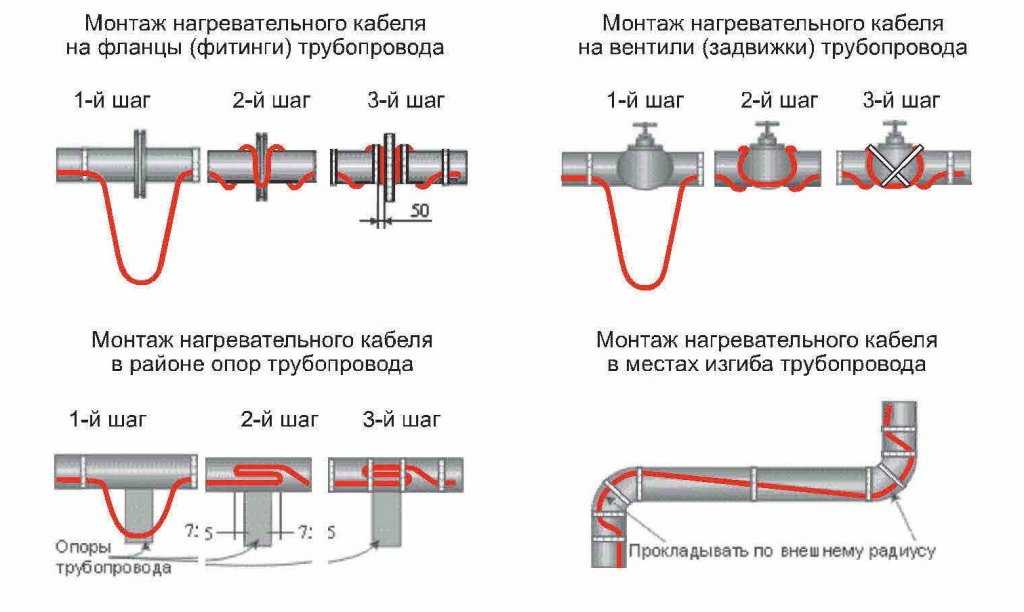

Дополнения и установка нагревательной ленты на фланец, опору трубы, клапан, прибор и т. д.

Оставьте дополнительные 0,5 м нагревательной ленты в месте подключения питания

, со всех сторон соединений и тройников, а также в месте торцевого уплотнения, чтобы обеспечить достаточное количество нагревательной ленты для завершения необходимых соединений.

Для каждого радиатора (фланец, трубная опора, клапан, прибор и т. д.) должна быть предусмотрена и протянута дополнительная нагревательная лента. Дополнительную нагревательную ленту следует закрепить непосредственно перед и после радиатора и оставить в петле.

Нагревательный кабель для защиты труб от замерзания

Нагревательный кабель для защиты от замерзания труб Warmup

Автор: Robert Robillard on Home Repairs And Remodeling

Tweet

Как установить обогревательный кабель Warmup

Каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных водопроводными трубами. По данным State Farm Fire and Casualty Co., когда температура падает в зимние месяцы, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Если задуматься о том, что вода при замерзании расширяется на 9% в объеме, то легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 1/8-дюймовая (3-миллиметровая) трещина в трубе может выпускать более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже температуры замерзания. Когда внутри трубы образуется лед, труба расширяется и в конце концов лопается. Вода начинает вытекать из лопнувшей трубы после таяния льда. Но при поддержании температуры окружающей среды внутри трубы не может образовываться иней, и трубы не замерзнут и не лопнут.

Во избежание замерзания труб домовладельцы должны иметь соответствующую изоляцию там, где трубы проходят вдоль наружных стен, полов и потолков. Отсоединение внешних садовых шлангов, обертывание открытых труб изоляционными трубными рукавами и заделка трещин в фундаменте, через которые поступает арктический воздух, — все это помогает.

В холодных местах нет гарантии, что изоляция труб предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания недостаточно; в этом случае пришло время добавить нагревательные кабели для защиты труб от замерзания.

Греющие кабели для защиты электрических труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в самых разных областях.

Первым и наиболее востребованным преимуществом кабельных систем защиты труб от замерзания является предотвращение замерзания труб в жилых и коммерческих помещениях, таких как:

• Водопроводные линии
• Градирни
• Сантехнические линии
• Выпускные трубы
• Открытые P-ловушки
• Линии орошения
• Резервуары, клапаны
• Технологические линии

Мы выбрали для установки продукт компании Warmup Inc. Компания Warmup предлагает широкий ассортимент простых в установке систем заморозки труб, систем снеготаяния и систем теплого пола.

Прогревочные кабели одобрены для использования в сухих и влажных помещениях и подходят для безопасных зон. Компания Warmup предлагает два типа защиты труб от замерзания:

1. Комплекты предварительно заделанных кабелей
2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей Warmup являются саморегулирующимися. Саморегулирующийся тепловой кабель имеет специальную токопроводящую жилу между двумя внутренними жилами шины. Этот сердечник становится более проводящим в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на погонный фут в ответ на холод. Умный, да?

Существует два различных типа кабеля для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и потребляет больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой, а также идеально подходит для труб и водосточных желобов, а также для защиты от замерзания, поскольку он регулирует свою тепловую мощность в зависимости от температуры окружающей среды, используя ровно столько тепла, работа сделана, что делает его более энергоэффективным для работы.

Комплекты кабелей с разъемами:

Кабели с разъемами поставляются в заводской сборке длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовой вилкой питания. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность нагревательного кабеля, до 5 Вт тепла на погонный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию, на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых жилых домов или в некондиционируемых жилых подвалах, чердаках или зданиях, подверженных отрицательным температурам. Они не предназначены для заглубления в стены, потолок или пол.

1. Не прокладывайте кабели с разъемами в стене, потолке, полу, под землей или в любом другом недоступном месте.
2. Эти системы обычно изготавливаются для защиты водопроводных линий. Проверьте характеристики своей системы, если вы пытаетесь защитить другие типы линий и стоков.
3. Обязательно используйте оберточную изоляцию от ½” до 1”, особенно на трубах большего диаметра или водопроводных линиях из ПВХ.
4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинный» и скручивайте кабель или двойные прокладки, если это необходимо. Особенно на поворотах, клапанах и открытых участках.
5. Проверьте кабель как при покупке, так и после установки. Не забудьте вручную осмотреть кабель после включения питания и перед обмоткой изоляцией. Кабель должен достичь температуры 50-65F в течение нескольких минут.

• Рабочее напряжение: 110–120 В
• Обычная ширина кабеля:   42 / 10,6 дюйма/мм
• Нормальная толщина кабеля: 23 / 5,8 дюйма/мм
• Сечение провода кабельной шины: 16 AWG
• Длина холодного ввода: 30 / 762 дюйма/мм
• Размер автоматического выключателя: (А) 15
• Температура воздействия:            185°F / 85°C
• Электрическая классификация: неопасная
• Толщина кабеля: 23
• Ширина кабеля: 42

Саморегулирующийся нагревательный кабель для защиты от замерзания представляет собой саморегулирующийся, энергоэффективный, промышленный провод 16 AWG BUSS, который больше подходит для коммерческого и промышленного применения.

Конструкция проводов параллельной шины облегчает прокладку кабеля зонально или последовательно, поскольку его можно обрезать до нужной длины в любой точке трубы. Одна приятная особенность заключается в том, что его можно одинарно перекрывать, не перегревая кабель.

Он может быть установлен любой длины до 460 футов и будет работать во влажных или сухих местах. Кабель работает от 120, 208-277 вольт и отдает 3, 5 и 8 ватт тепла на фут.

Для этих применений требуется термостат, чтобы обеспечить надлежащее поддержание температуры жидкости.

Саморегулирующийся трос для защиты от замерзания устанавливается в нижней части трубы и в положениях «5 часов» и «7 часов», если используются два троса.

Несмотря на то, что саморегулирующийся нагревательный кабель для защиты от замерзания подходит для замораживания труб в жилых помещениях, мы часто видим его в коммерческих приложениях, таких как:

• Градирни
• Охлажденная вода и водопроводные трубы
• Сливные трубы отстойника
• Открытые p-ловушки
• Водоочистные сооружения
• Защита сосуда от замерзания
• Безопасные душевые линии
• Линии орошения
• Канализационные трубы
• Дренаж кондиционера

• Саморегулирующийся, энергоэффективный
• Надежно, зависит от условий окружающей среды
• Промышленный класс, провод шины 16 AWG
• Одобрено для влажных и сухих помещений
• Стандартная оплетка с верхней курткой
• Цепи длиной до 460 футов
• 3, 5 и 8 Вт на фут
• 120, 208–277 В Доступно со склада
• 10-летняя гарантия
• Лаборатории страховщиков одобрили

На своем веб-сайте Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля. Диаграмма основана на диаметре и длине трубы с учетом клапанов и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится использовать диаграмму, вы можете просто позвонить в «Разминку», и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это очень важно, так как я часто выполняю установку в нерабочее время и по выходным.

Для правильного выбора нагревательного кабеля вам потребуется определить следующую информацию:

• Диаметр трубы
• Длина трубы
• Материал трубы
• Минимальная температура окружающей среды
• Тип изоляции
• Толщина изоляции
• Количество фланцев, трубных опор, башмаков и т. д.
• Напряжение питания:
• Количество клапанов

Это температура, при которой кабель обычно включается. Как правило, начальная температура определяется на основе данных о погоде, собранных для вашего региона, и основана на записанных исторических данных. Однако бывают случаи, когда минимальной температурой окружающей среды не является температура наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Компания Warmup предлагает кабели с пусковым диапазоном от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания водопроводных труб составляет 40 ° F / 5 ° C. Температура запуска также влияет на максимальную длину провода и номинал автоматического выключателя для данного применения.

Несмотря на то, что изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели защиты от замерзания предназначены для прокладки вместе с изоляцией трубы. Это включает в себя изоляцию всех клапанов, тройников и патрубков.

Компания Warmup предлагает полную линейку принадлежностей, специально разработанных для использования с кабельной системой обогрева.

• Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
• Комплект для подключения питания к саморегулируемому кабелю. В комплекте 2 предупреждающие этикетки.
• Комплект сращивания/тройника для саморегулирующегося кабеля.
• Комплект торцевых уплотнений для саморегулирующегося кабеля.

1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пенопласт или винил, которые могут загореться из-за неисправности нагревательной ленты.
2. Визуально осматривайте и проверяйте нагревательные ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливания, следы от поедания животными, оголенные провода или ослабленную или отсутствующую заглушку на конце ленты.
3. Не устанавливайте нагревательный кабель на оборудование, которое может нагреваться выше максимальной температуры воздействия нагревательного кабеля.
4. Не прокладывайте нагревательный кабель в местах или на оборудовании, содержащем потенциально коррозионные материалы.
5. Минимальный радиус изгиба для всех нагревательных кабелей Warmup в шесть раз превышает внутренний диаметр.
6. Всегда устанавливайте обогреватель на внешнем радиусе отводов.

1. Осмотрите кабель обогрева и регуляторы температуры на наличие видимых признаков механического повреждения; разрывы или порезы в оболочке кабеля.
2. Установите изоляцию на нагревательный кабель. Тип и толщина теплоизоляции указаны на сайте Warmup. Полностью изолируйте клапаны до сальникового уплотнения включительно.
3. Снова проверьте систему мегомметром, чтобы определить, не произошло ли незаметных повреждений. Проверьте сопротивление проводов шины относительно оплетки или металлической оболочки с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
4. Любой кабель с сопротивлением изоляции менее 10 МОм перед прокладкой не должен прокладываться.

•  Выполните электрические соединения в соответствии с рекомендациями производителя.
• Установите термостат на желаемую контрольную температуру.
• Включите главный автоматический выключатель
• Включите автоматические выключатели ответвления, управляемые термостатом.

Если защита линий считается достаточно важной для установки резервной (резервной) системы электрообогрева, оставьте не менее 2 дюймов между участками кабеля. Установите нагревательный кабель в положении 5 или 7 часов на трубе.

Одна система может быть настроена на желаемую температуру запуска, а другая может быть установлена ​​на 5 градусов (или более) ниже. Если первая система не включится, другая система должна сделать это вскоре после этого.

Используйте ленту из алюминиевой фольги, чтобы покрыть и прикрепить нагревательный кабель к трубе или всякий раз, когда кабель плохо соприкасается с трубой (например, на опорах, клапанах, насосах и т. д.). )

При использовании спирального метода размещайте петлевую проволоку через каждые 3–4 дюйма вдоль трубы. Продолжайте оборачивать нагревательный провод вокруг трубы, пока не дойдете до конца трубы. Не используйте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите нагреватель большей мощности.

Когда обогреваемая труба входит в отапливаемое здание или помещение, нагревательный кабель должен проходить вглубь здания примерно на 305 мм (12″), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Важно обернуть нагревательный кабель трубной изоляцией. Изоляция значительно повышает эффективность обогреваемого кабеля, помогает предотвратить потери тепла и обеспечивает надлежащую работу системы электрообогрева.

В соответствии с Национальным электротехническим кодексом (N.E.C) электрообогревающее оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Термостат управления защитой трубопровода от замерзания предназначен для регулирования температуры и включает и выключает отопительный контур для предотвращения замерзания.

Датчик контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями изготовителя в положении, обеспечивающем репрезентативную температуру всего контура. Датчик следует располагать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как теплоотводы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, должны располагаться в наиболее незащищенном месте установки. Линейные датчики должны иметь хороший тепловой контакт с трубой или оборудованием и должны быть защищены таким образом, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Небрежное обращение с водопроводными трубами в зимние месяцы может привести к различным затратам, которых можно избежать, приняв надлежащие меры по защите от замерзания, включая нагревательный кабель.

Затраты на ликвидацию последствий повреждения водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени повреждения. Если труба прорвется, когда вас нет дома, есть большая вероятность, что вы понесете значительный ущерб от наводнения.
