Установка магистрального фильтра: подробная инструкция

Водопроводная вода далека от идеала. Она содержит большое количество примесей, солей металлов и ржавчины. Все эти «добавки» циркулируют в наших трубах, ускоряя износ элементов системы, сантехники и бытовой техники. Если надоело тратить деньги на ремонт стиральной машины, удалять солевые отложения с раковины, есть простое решение — установка магистрального фильтра.

Магистральный фильтр: что это и как работает

Магистральный фильтр — конструкция небольших размеров, монтируемая в трубопровод. Может быть:

• картриджным;
• дисковым;
• промывным;
• от накипи;
• магнитным.

В картриджном фильтре вода поступает внутрь конструкции, проходит через фильтр и отводится в систему. Каждые 3-6 месяцев картриджи нужно менять. Фильтры применяются в небольших квартирах или частных домах.

Дисковые конструкции работают без сменных элементов. Это колба с распределительной системой в виде цилиндрического сердечника и гибких дисков с гофрированной поверхностью. Под давлением они сжимаются, образуя фильтр. Преимущество конструкции в том, что за фильтрацию отвечает каскад элементов: пока один из них находится в режиме промывки, другие — работают.

Промывные фильтры — конструкция из металла, пластика или комбинированных материалов с заключенным внутри фильтрэлементов. Конструкцию следует регулярно промывать — вручную или в автоматическом режиме.

Фильтры от накипи содержат материалы, выделяющие в воду смягчающие добавки — например, полифосфаты. Магнитные конструкции выполняют очистку с помощью постоянного магнитного поля, препятствующего образованию накипи.

Порядок установки

Специалисты рекомендуют использовать комбинированное решение: фильтр грубой очистки сочетать с магистральным. Наиболее распространенными считаются картриджные модели с полипропиленовым картриджем, которые отфильтровывают частицы размером до 5 мк.

При установке конструкции на первый план выходит герметизация стыков. Ее обеспечивает применение современных уплотнителей — анаэробных гелей-герметиков. Использовать их нужно следующим образом:

1. Встряхнуть тюбик с герметиком непосредственно перед нанесением.
2. Равномерно нанести по поверхности гель, чтобы состав заполнил все щели и неровности.
3. Закрутить соединение до упора — вручную, без ключа.
4. Подождать около 15 минут. За это время гель успеет полимеризоваться из-за контакта с металлической поверхностью и отсутствия кислорода.

При установке фильтра важно учитывать направление движения воды. Как правило, его указывают с помощью стрелок на корпусе.

Герметик выбирайте с учетом материала, из которого изготовлены трубы — металла, пластика, полипропилена. Широкий модельный ряд анаэробных гелей позволяет найти оптимальное решение для любой системы. В зависимости от состава герметика время полимеризации, уровень герметичности и другие параметры могут разниться. Но, учитывая невысокий уровень нагрузки на участок соединения, подойдет любой гель со стандартным временем полимеризации — 10-15 минут.

Для системы с металлопластиковыми трубами нужна специальная подготовка. Для монтажа нужно вырезать часть трубопровода, а оставшуюся согнуть, чтобы выровнять положение оси фильтра и оси магистрали. Чтобы выполнить эту операцию, удобно пользоваться пружиной для изгиба труб — кондуктором.

Когда положение оси магистрали будет выровнено, соедините фильтр с системой, задействуя «американку» — быстроразъемное соединение. Фитинг полностью вставьте в трубу и вплотную натяните обжимное кольцо. После полимеризации анаэробного геля подайте воду для проверки системы.

Самостоятельное подключение магистрального фильтра. | Фильтры для очистки воды в Алматы «Экология Н2О»

Монтаж фильтра

Перед тем, как  начать установку магистрального фильтра, обратите внимание для какой воды (холодной или горячей) предназначен фильтр (прочитать паспорт).  Затем определите, где проходит магистраль, к которой будет производиться подключение.

Приготовьте все необходимое, что может понадобиться в работе: (сухая ветошь, гибкая подводка, лента фум или пакля с герметиком, дрель или перфоратор, шрупы, муфты).

Самостоятельное подключение магистрального фильтра требует от мастера внимания и тщательного выполнения всех инструкций. Никогда не будет лишним проверить все еще раз.

1. Перекройте подачу воды по той магистрали, к которой будет производиться подключение.  Откройте кран на мойке, чтобы сбросить оставшееся давление в системе и убедитесь, правильно ли вы все сделали.

2. Выберите место на стене и жестко закрепите металлический кронштейн на такой высоте, чтобы  между полом и фильтром оставалось не менее 10 см. Это место нужно для того, чтобы при смене картриджей, вы могли бы открутить корпус и вынуть элемент. Обратите внимание, что при установке фильтра Гейзер, где имеется картридж Арагон, который имеет особенность быть вкрученным в головку колбы,  ориентироваться нужно именно по этому картриджу, чтобы его легко было вынуть.

3. С помощью муфт или гибкой подводки присоедините фильтр к магистрали. Если производитель фильтра не указывает на испытания, которые прошел корпус фильтра под давлением, то внешние переходники  нужно уплотнить лентой фум или льном (паклей) с герметиком.

4. При подключении фильтра,  обращайте внимание на направление потока воды.  Вход должен осуществляться  через штуцер с надписью » IN». Обязательно убедитесь, что картриджи расположены именно в той последовательности, какая указана в инструкции. Бывает, из-за неправильной установки металлического кронштейна на фильтре, порядок картриджей расположен в обратной последовательности от штуцера, с надписью «IN». В таком случае нужно открутить и перевернуть металлический кронштейн на другую сторону.

5.  После завершения работ, осторожно откройте кран. После того, как фильтр заполнится водой, оставьте кран включенным на некоторое время для удаления воздуха из фильтрующих картриджей, и дождитесь плавного равномерного потока воды. Проверьте все выполненные соединения на герметичность, для чего оставьте фильтр под давлением. Если обнаружится подтекание воды из мест соединения, подтяните их. Если фильтр поставляется в сборе с установленными внешними переходниками, не рекомендуется их откручивать и вкручивать вновь, во избежание повреждения корпуса фильтра.

6. Перед использованием фильтра, рекомендуется провести промывку фильтрующих элементов в течение 3-5 минут, открыв кран на полную мощность.

После установки, в течении 2-х дней желательно подложить под фильтр ветошь или подставить небольшую емкость,  на случай, если вдруг соединения дадут течь.  Если все будет в порядке,  работы по установке можно считать законченными.

Как установить фильтр для воды

Что мы можем вам помочь найти?

Поиск

Поиск

Фильтрация воды в вашем доме смягчает ее и делает ее вкуснее — не говоря уже о том, что она полезнее для вас и вашей семьи. Это также сэкономит вам небольшое состояние на бутилированной воде.

Установка фильтра для воды для всего дома

Фильтры для воды для всего дома задерживают большую часть отложений и загрязняющих веществ в источнике, прежде чем они попадут в ваши трубы. Поскольку такой фильтр подключается к водопроводу, он улучшает качество воды во всем доме и продлевает срок службы многих бытовых приборов (например, посудомоечных и стиральных машин). Кроме того, обслуживать его так же просто, как обслуживать кувшинный фильтр, просто меняя картридж каждые несколько месяцев.

Примечание : Поскольку домашняя сантехника сильно различается, это не универсальные инструкции по установке фильтра для всего дома. Это общие рекомендации для всех установок. Ваш местный сотрудник True Value может дать вам совет и рекомендации по установке фильтра для всего дома для вашей конкретной бытовой сантехники.

• Шаг 1: Отключите водопровод

  Отключите воду на главном клапане и слейте воду из системы. Сделать это можно, открыв самые высокие и самые низкие светильники в доме. Фильтр следует размещать на магистральном водопроводе рядом с его входом в дом (в любой точке за главным запорным краном, но до ответвления труб).

• Шаг 2: Врезка в водопроводную линию

  Отрежьте часть трубы, достаточно большую для установки выбранного вами фильтра. Используйте ручную пилу или сабельную пилу с режущим диском по металлу, чтобы удалить примерно 6-дюймовый участок от основной линии подачи воды. Затем сгладьте только что отрезанные концы стальным напильником, чтобы избежать зубчатых точек или краев. Держите под рукой ведро для сбора воды, которая

  Соблюдайте необходимые меры предосторожности при резке металла Носите защитные очки и маску для лица, чтобы защитить себя от любой металлической стружки

• Шаг 3. Установите фильтр

  Установите фильтр в соответствии с инструкциями производителя. Рекомендуется установить запорный клапан сразу с каждой стороны фильтра. Это предотвращает мини-флуд каждый раз, когда вы меняете фильтр.

  Для этого вам необходимо ознакомиться с основными методами пайки труб. Во-первых, убедитесь, что концы труб и поверхности запорного клапана чистые. Вы можете очистить их, протирая стальной ватой. Затем используйте флюс (вещество, используемое при пайке для соединения двух металлов), чтобы удалить оксиды с внутренних поверхностей трубы и клапана. Это также облегчает пайку. Флюс необходимо нанести на трубу и клапан, где он будет соединяться с трубой. Затем, используя паяльную проволоку и паяльную лампу, расплавьте проволоку, приложив ее к поверхности трубы, где соединяются две части. Паяльную лампу прикладывают непосредственно к трубе, чтобы нагреть ее и расплавить припой.

• Шаг 4: Включите воду

  После подключения снова откройте клапан на входной стороне фильтра. Внимательно следите за новыми соединениями, убедитесь, что они не протекают, прежде чем открыть другой клапан и позволить воде течь к остальной части дома. Как только вы откроете этот клапан, снова внимательно следите за новыми соединениями на наличие утечек. Если вытекает много воды, перепаяйте соединение. Небольшие утечки можно устранить с помощью сантехнической ленты Teflon®. Как только все заработает, затяните фильтр с помощью гаечного ключа. Теперь вы будете месяцами получать чистую фильтрованную воду по всему дому.

Установка фильтра для воды под раковину

Фильтры под раковину обеспечивают чистую и вкусную воду для приготовления пищи и питья. После установки они более удобны в использовании, чем обычные фильтры для столешниц и кранов. Поскольку фильтры под раковиной подключаются непосредственно к водопроводу, отфильтрованная вода доступна через отдельный кран, установленный над раковиной.

• Шаг 1. Очистите тумбу

  Вам понадобится место для работы под раковиной, а также доступ к фильтру после его установки, поэтому очистите тумбу. Позже вам могут понадобиться органайзеры под раковиной, такие как выдвижные стеллажи, чтобы максимально увеличить пространство, не мешая системе фильтрации.

• Шаг 2: Найдите линию холодной воды

  Определите, какая труба является линией холодной воды. Если вы не уверены, включите горячую воду и дайте ей нагреться. Потрогайте трубы рукой. Труба, которая не горячая, — это линия холодной воды. Выключите воду.

• Шаг 3: Установка фильтра

  Расположите монтажную базу фильтра на боковой стенке шкафа и отметьте отверстия для крепежных винтов. Затем прикрепите основание, оставив необходимое пространство под устройством для замены фильтра. Нижняя часть фильтра должна быть как минимум на 3 дюйма выше нижней части тумбы под раковину.

  Просверлите отверстия для крепежных винтов. Кронштейн должен быть привинчен к стенной стойке, если это возможно. Используйте искатель шпилек, чтобы найти шпильки в стене. Если нет настенной стойки, используйте анкерные болты для полых стен или рычажные болты, чтобы прикрепить кронштейн к стене. Установите фильтр на кронштейн.

  Проще всего установить смеситель с фильтром (и единственное место, если у вас есть чугунная раковина) в существующем отверстии, например, в том, которое используется для распылителя или дозатора средства для мытья посуды. Для сверления раковины из нержавеющей стали требуется дорогостоящий сверлильный станок или ступенчатое сверло. Вы также можете просверлить однодюймовое отверстие в столешнице с помощью кольцевой пилы. Установите кран в отверстие с помощью ключа для раковины, как указано.

  Если вы не хотите жертвовать распылителем, подумайте о замене смесителя для раковины на смеситель со встроенным распылителем. Таким образом, у вас все еще может быть распылитель и кран для фильтра для воды.

• Шаг 4: Вставьте в водопроводную линию

  Если ваш фильтр оснащен самопроникающим седельным клапаном, просто привинтите его к линии холодной воды и поверните ручку по часовой стрелке, чтобы проткнуть трубу. Если фильтр поставляется с Т-образным переходником, закройте запорный клапан холодной воды под раковиной и снимите стояк (трубку, которая соединяется с краном раковины). Используйте разводной ключ для компрессионного фитинга над клапаном и ключ для раковины для фитинга на кране. Отрежьте с помощью трубореза участок трубы и установите на его место компрессионный Т-образный переходник.

• Шаг 5: Завершите соединения трубок

  Подсоедините пластиковую трубку к фильтру, водопроводу и новому крану. Оберните тефлоновую сантехнику по часовой стрелке вокруг охватываемого конца любых резьбовых фитингов, чтобы обеспечить герметичность соединения. Откройте седельные клапаны или включите воду, чтобы убедиться в отсутствии утечек. Затем перезагрузите шкаф, и все готово.

  Если у вас есть льдогенератор и он подключается к водопроводу под раковиной или в доступном месте из-под раковины, установите второй тройник на линии после фильтра, чтобы он мог получать отфильтрованную воду.

Установка фильтра для крана

Фильтры для крана, вероятно, являются наиболее часто используемыми фильтрами для воды. Они подходят для приготовления пищи и питьевой воды и просты в установке. Ниже приведены некоторые основные рекомендации по установке. Перед началом обязательно прочтите инструкции производителя.

• Шаг 1: Снимите выпускной патрубок

  Отвинтите выпускной патрубок с помощью замков или плоскогубцев. Если выход был прикреплен к внешней резьбе, вы, вероятно, можете прикрепить основание фильтра непосредственно к этой резьбе. Если выпускное отверстие имеет внутреннюю резьбу или регулятор, вам понадобится переходник, чтобы привинтить основание фильтра.

• Шаг 2: Прикрепите фильтр

  Оберните тефлоновой лентой трубку вокруг резьбы крана или любого адаптера, который вам может понадобиться, и закрепите адаптер на головке крана. Прикрутите основание фильтра к головке смесителя или адаптеру. Вставьте фильтр в основание.

• Этап 3: Пропустить воду

  Большинству фильтров требуется короткий период тестирования, чтобы они работали должным образом. Пропустите воду через фильтр в течение нескольких минут, чтобы удалить любой осадок и другой материал. Не используйте воду из этого теста! После этого фильтр должен работать исправно, и вы будете получать чистую и полезную воду прямо из-под крана.

  Отличная работа! Вы предприняли шаги по улучшению качества воды в вашем доме.

Фильтр крана

Список покупок проекта

Вот что вам нужно для успешного завершения этого проекта.

Фильтр для воды под раковиной

Список покупок для проекта

Вот что вам нужно для успешного завершения этого проекта.

Водяной фильтр для всего дома

Список покупок для проекта

Вот что вам нужно для успешного завершения этого проекта.

Фильтры для всего дома — Инструкции по установке

Фильтры для всего дома

Фильтры для всего дома обычно рекомендуется устанавливать опытным профессиональным установщикам. Это может быть установщик, сертифицированный WQA, сантехник, разнорабочий, или вы можете сделать это сами, если у вас есть навыки работы с трубами и фитингами.

Поскольку мы рекомендуем профессиональную установку, в этих инструкциях не будет подробно описано, как паять медные трубы или как соединять системы пластиковых трубопроводов. Эти навыки считаются предпосылками для успешной установки.

В наших системах для всего дома используется стандартная национальная трубная резьба (NPT). Системы без обратной промывки имеют стандартные соединения с внутренней резьбой 3/4″ или 1″ NPT. Системы обратной промывки имеют фитинги с наружной резьбой NPT. Доступны размеры 3/4 дюйма или 1 дюйм. Из-за использования стандартной трубной резьбы установка должна быть простой для человека с опытом работы в сантехнике.

Как и где установить систему

В двух словах, установка должна располагаться как можно ближе к магистральному водоводу, после редукционного клапана, но до каких-либо тройников или разветвлений. Удаляется небольшой участок трубы. Колена, адаптеры и трубы или приспособлены таким образом, чтобы входная линия подавала воду в систему, а выходная линия соединяла ее обратно с существующей сантехникой.

Главный водопровод обычно проходит в подвале, подвале или гараже. Иногда это может быть в колодце, прачечной, туалете с горячей водой или, возможно, даже под лестницей.

Системы без обратной промывки

Чтобы установка была выполнена наилучшим образом, сменные корпуса картриджей должны быть прочно закреплены на стене. Эти системы без обратной промывки должны быть установлены с механическими соединениями с каждой стороны резервуара, чтобы обеспечить легкий доступ для будущего обслуживания. Порт сброса давления/промывки — еще один вариант, который стоит рассмотреть. Этот порт значительно упрощает промывку угольной пыли и сброс давления для замены фильтра.

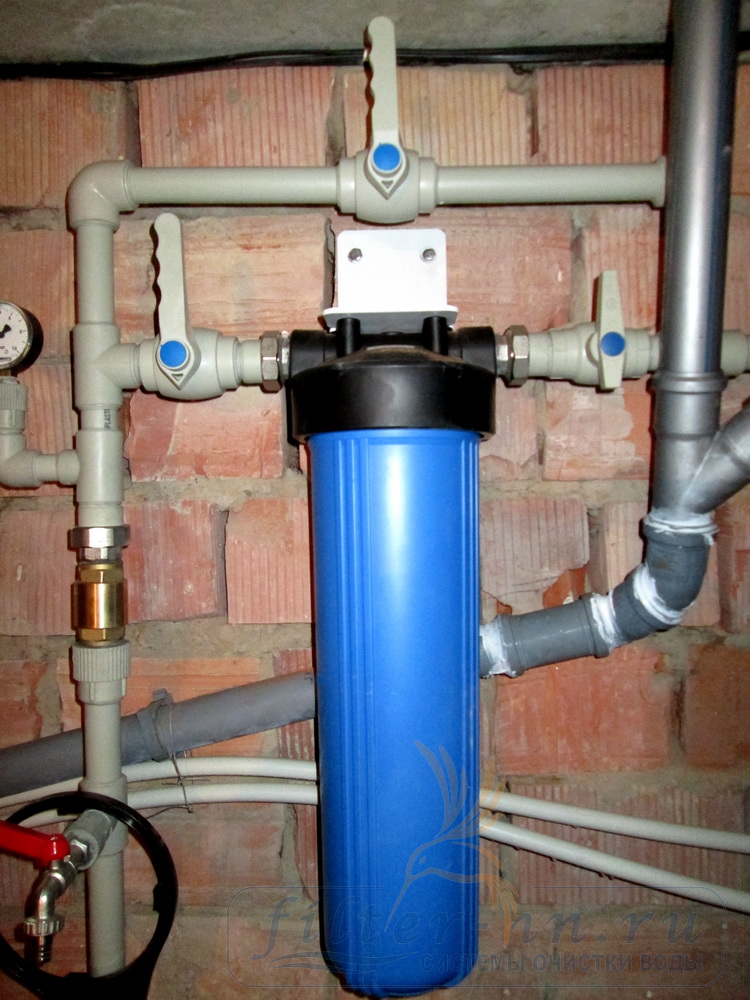

Для установки премиум-класса рекомендуется постоянный байпасный узел. Такой байпас дает возможность полностью обойти систему фильтрации и в любой момент использовать неочищенную воду. Это также позволяет легко снимать систему, если вы хотите взять ее с собой. Для создания байпаса требуется 3 запорных клапана (мы рекомендуем использовать шаровые краны), 2 тройника, немного трубы и дополнительные работы.

Обычно мы не рекомендуем использовать этот постоянный байпас в системе обратной промывки, так как он имеет встроенный байпас.

Автоматические системы обратной промывки

Установка этих систем требует учета некоторого количества слива воды. При обратной промывке система отправляет в канализацию до 5 галлонов воды в минуту в течение примерно 10 минут. Эта вода может попасть в раковину для стирки, слив в полу, слив стиральной машины или выйти на улицу, на кусты или траву. Если ни один из этих вариантов недоступен, рекомендуется использовать P-образный сифон и слив с воздушным зазором для подключения к любой существующей дренажной трубе в потолке подвала или гаража. При отсутствии дренажа необходимо использовать систему без обратной промывки.

Для работы таймера и регулирующего клапана обратной промывки требуется электричество. Достаточно стандартной настенной розетки. Устройство потребляет всего около 2 долларов электроэнергии в год. Если в вашей системе есть компонент ультрафиолетового света, ему также нужна розетка.

Промывка системы

Во многих фильтрах первая вода, которая выходит, должна быть спущена. Эта первая вода содержит осадок или пыль, часто имеет неприятный цвет, и ее необходимо смыть перед подключением устройства к обслуживанию. Необходимо промыть не менее 25 галлонов.
