Установка подвесной раковины: Установка и крепление подвесной раковины: правила проведения монтажа

Несмотря на то, что многие сегодня делают выбор в пользу умывальника с тумбой, подвесные конструкции также не теряют своей популярности.

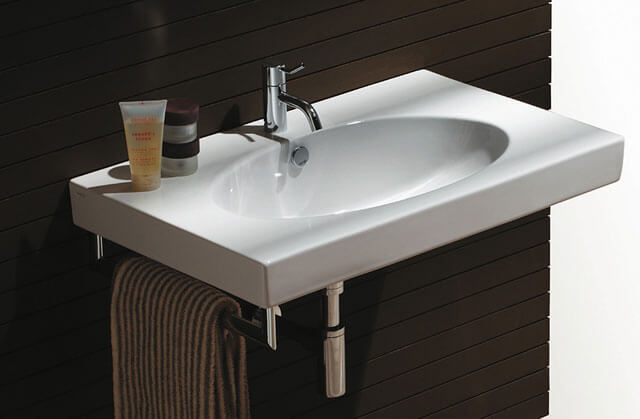

Их отличительной особенностью является крепление непосредственно к стене. Для ее установки не важно – есть ли внизу какие-либо коммуникации, которые могут помешать установке сантехприборов, опирающихся на напольную тумбу, или нет.

Под такой раковиной не скапливается мусор – пространство под ней всегда доступно для уборки. В то время, как под конструкцией с тумбой постоянно копится мокнущая пыль, являющаяся питательной почвой для различных микроорганизмов, которые могут стать причиной аллергии, плесени, грибка и других неприятностей.

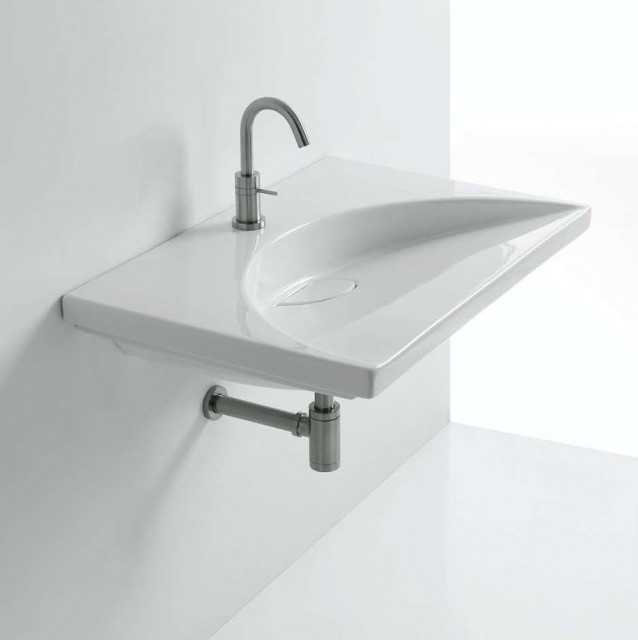

Подвесные раковины выпускаются сегодня самой разной формы и размера. Они могут быть совмещены с небольшим шкафчиком, который позволит скрыть сантехническую разводку, а также может служить местом для хранения предметов гигиены – зубной пасты, мыла, бритвенных принадлежностей.

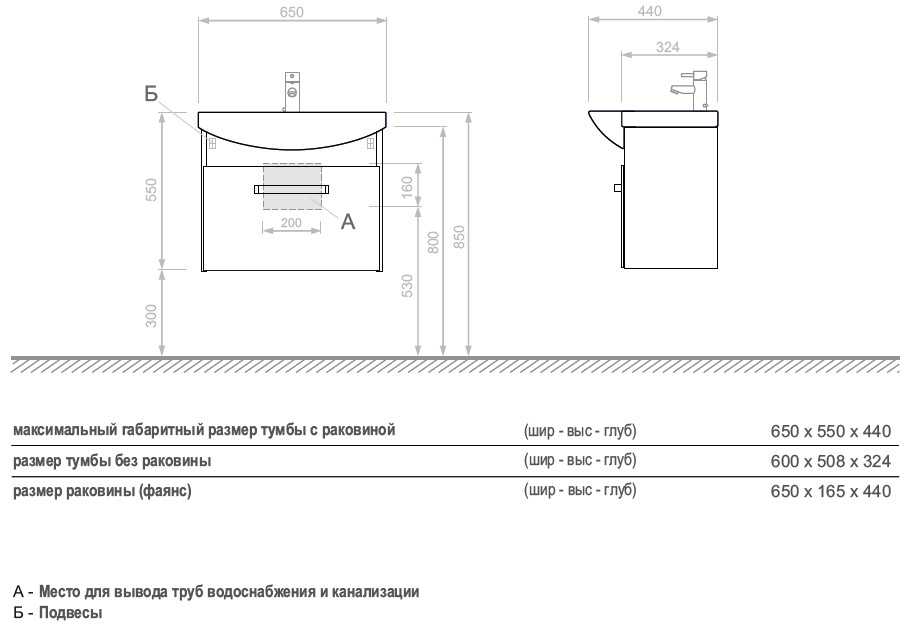

Если шкаф под ванной имеет достаточный размер, в него можно убрать средства для уборки помещения, тряпки, ведра. Это позволяет более рационально использовать пространство в малогабаритной ванной комнате.

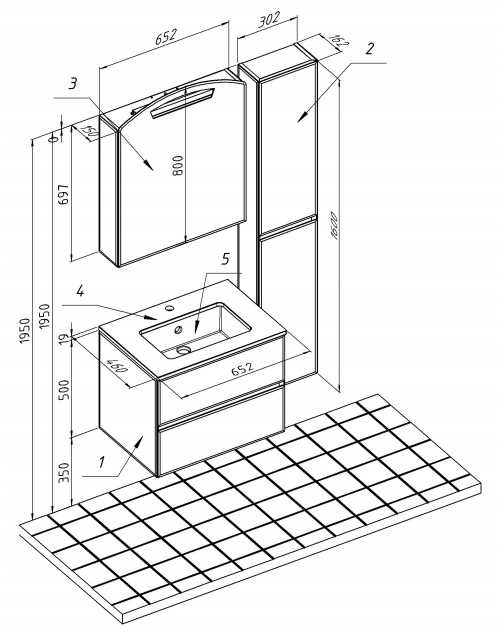

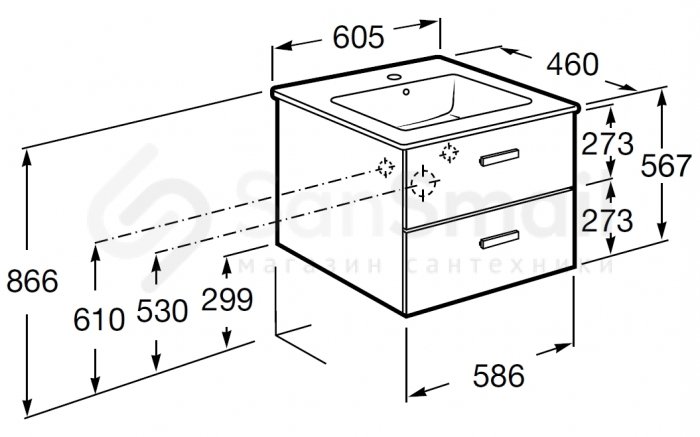

Как видите на фото ниже, смотрится комбинация со шкафчиком смотрится очень эстетично и легко впишется в любой дизайн интерьера:

В продаже можно найти большое разнообразие предложений — умывальники, совмещенные с прямоугольной керамической столешницей, изделия округлой формы, а также асимметричные модели, выглядящие очень необычно и придающие интерьеру особую изюминку.

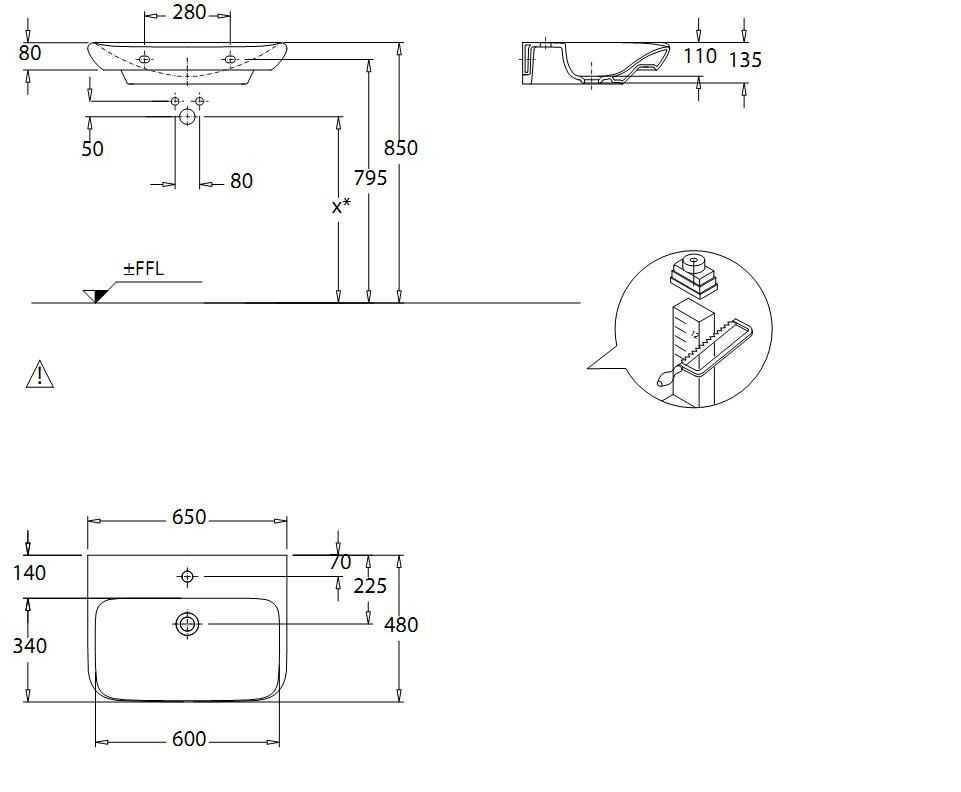

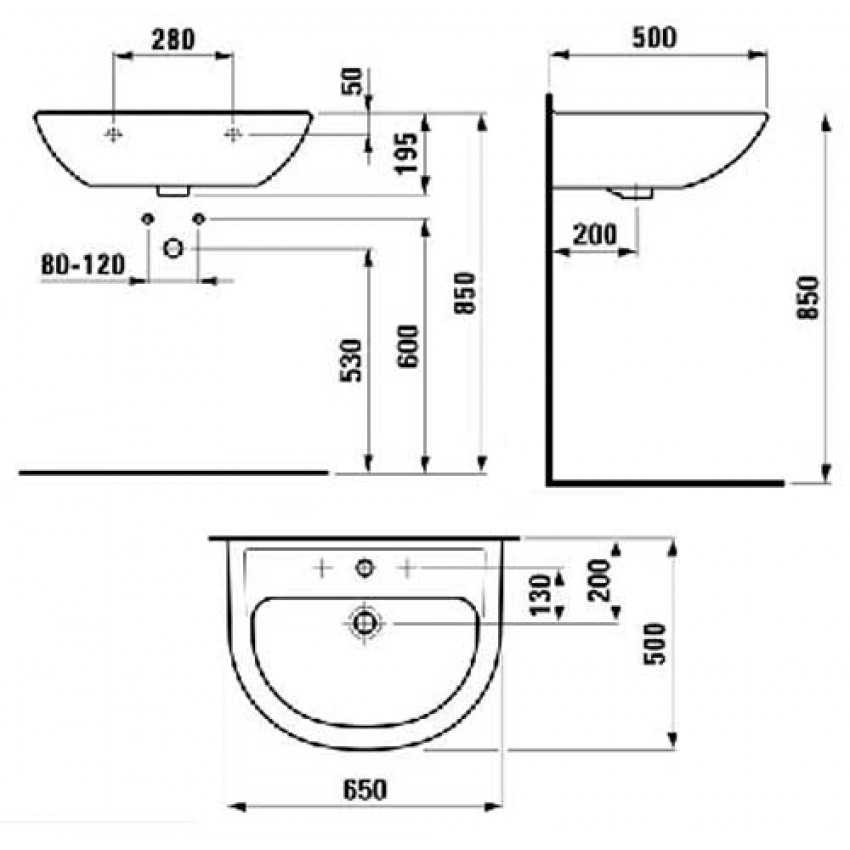

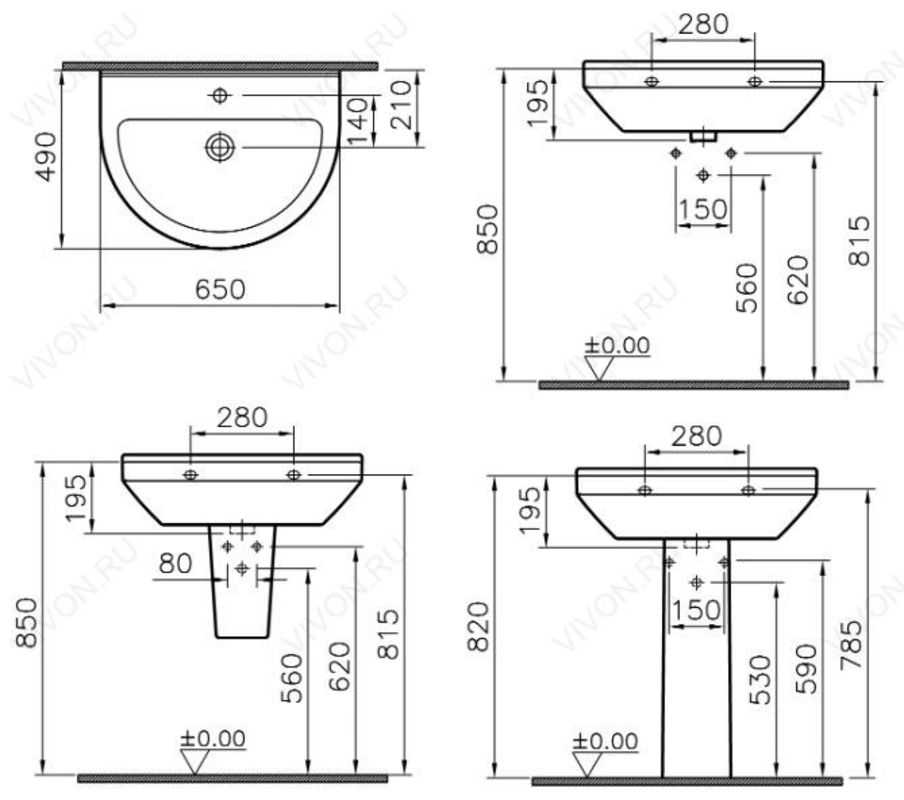

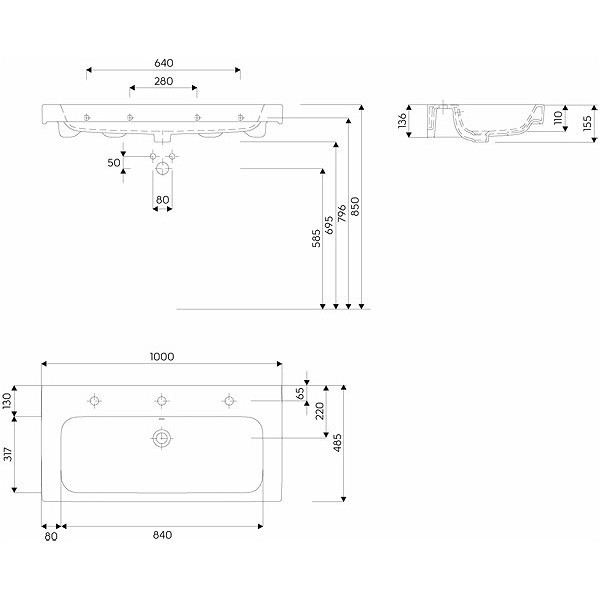

Размеры раковин нормируются по ГОСТ 30493-96 «Изделия санитарные керамические. Типы и основные размеры». В соответствии с этим ГОСТом все умывальники делятся на 5 групп в зависимости от своих геометрических размеров:

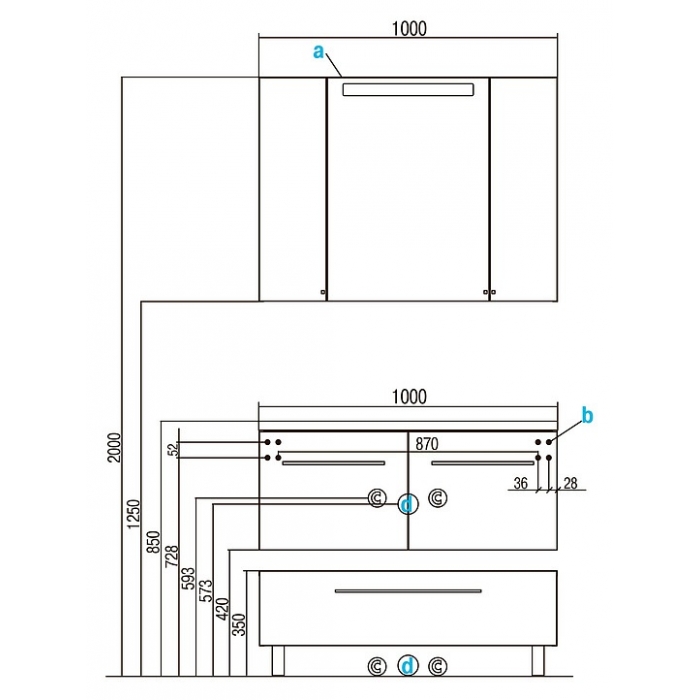

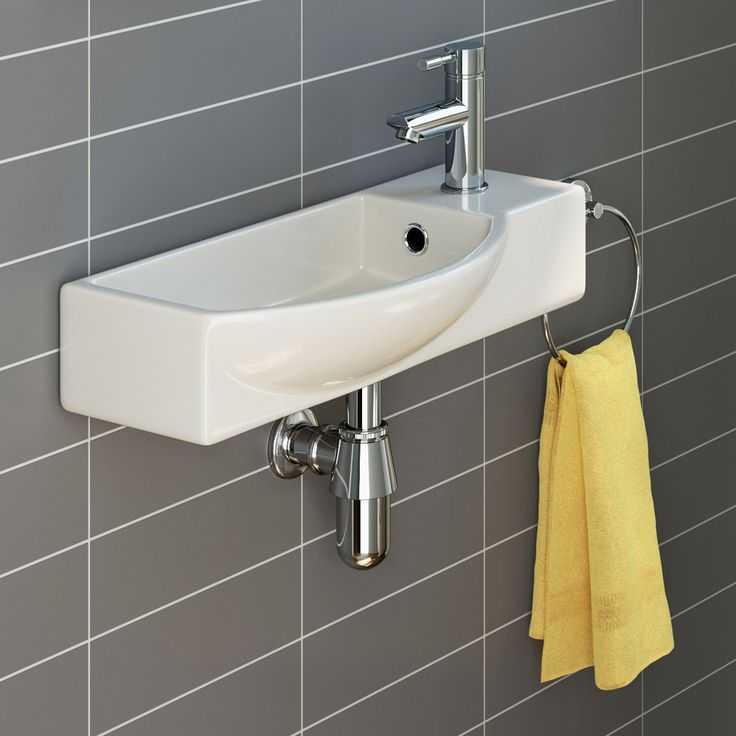

Как видите, даже для маленькой ванны можно подобрать модель небольшого размера, которая удачно впишется в интерьер.

Главное, на что следует обращать внимание при выборе раковины, это не ее вычурная форма или какие-то необычные элементы, а ее удобство. Ведь вы будете ей пользоваться каждый день. И, если на нее нельзя будет поставить тюбик зубной пасты, положить станок для бритья или глубина ее будет слишком мала, и вода будет постоянно выплескиваться на пол, то такая ежедневные гигиенические процедуры могут превратиться в испытание ваших нервов на прочность. Вряд ли неудобная модель добавит удобств в вашем доме.

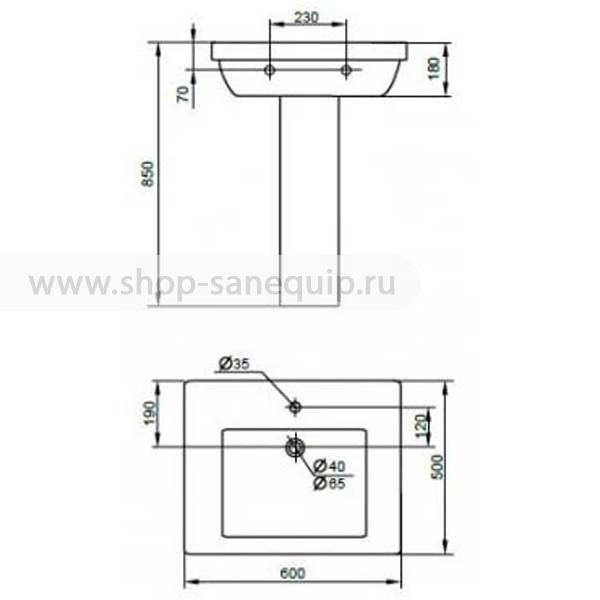

При покупке в первую очередь следует убедиться, что размер раковины достаточно удобен для всех членов семьи, ее цвет и материал подходят к выбранному стилю интерьера, а сама она оснащена всем, что может вам оказаться полезным – шкафчиком, отверстиями для установки смесителя, переливом, полочками, столешницей.

Сегодня выпускаются раковины из фарфора, сантехнического фаянса, натурального и искусственного камня, из стекла, из нержавеющей стали и из различных композитных материалов.

Наибольшую популярность и наиболее широкое распространение получили изделия из сантехнического фаянса. Он отличается высокой прочностью, гигиеничностью, низкой стоимостью и достаточно небольшим весом.

Гораздо более массивными являются раковины из натурального или искусственного камня. Но их несомненным преимуществом является красивая текстура, придающая интерьеру особую изысканность и шик.

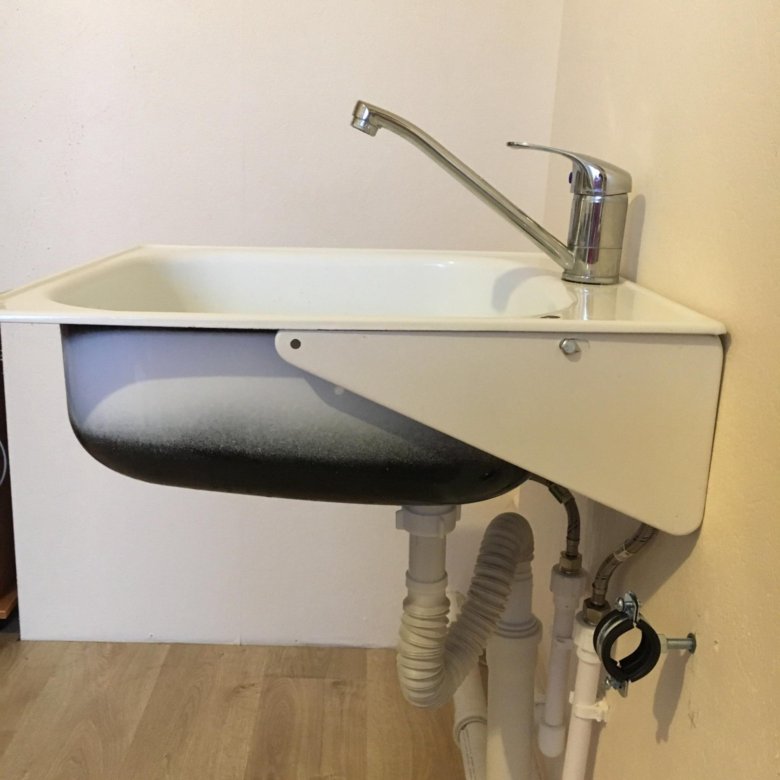

Для ванных, выполненных в стиле хай-тек отлично подойдут металлические модели из нержавеющей стали с хромированными элементами.

Для ванных комнат в современном стиле хорошим выбором может стать стеклянная раковина. Смотрятся они несколько необычно и сразу привлекают к себе внимание.

Разметка

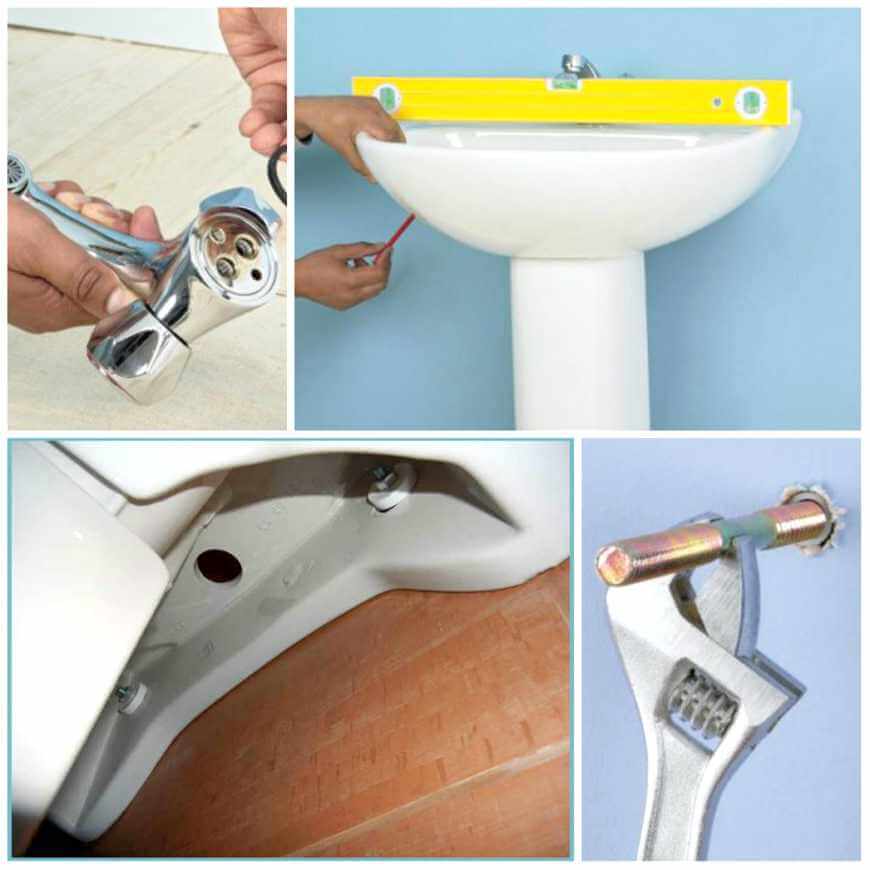

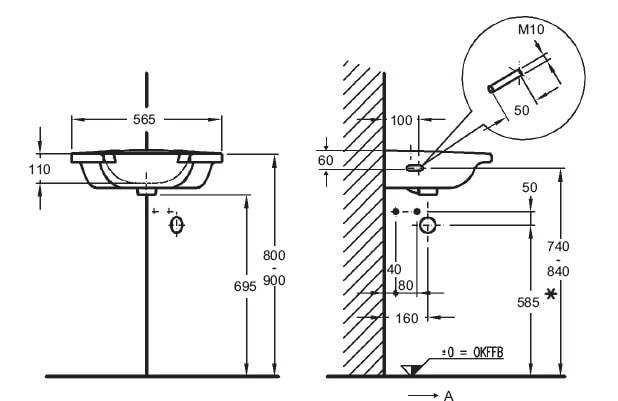

Установка начинается с разметки. Для того, чтобы было удобней намечать места будущих отверстий, попросите кого-то из членов вашей семьи подержать раковину, чтобы прикинуть место ее расположения.

При разметке не следует торопиться – переделать потом будет гораздо сложнее, чем сразу повесить раковину правильно.

Поэтому воспользуйтесь рулеткой и гидравлическим уровнем. С их помощью разметьте места, где следует просверлить отверстия для монтажных шпилек.

Высверливать отверстия следует аккуратно, держа перфоратор или дрель в одном положении. Если сверло при сверлении будет «гулять» из стороны в сторону, отверстие выйдет неровным с разбитыми краями. Поэтому следует приложить усилия, чтобы этого не допустить.

Если стена облицована кафельной плиткой, начать сверление следует специальным сверлом в форме пера, которое предназначено для проделывания отверстий в керамической плитке и стекле. Подробней об этом можно прочитать в статье Как сверлить кафель?

После того, как плитка просверлена, сверло следует сменить на твердосплавное, и выполнить отверстия на нужную глубину.

Из отверстий удалите мусор и вставьте дюбеля, в которые следует закрутить прилагающиеся к раковине монтажные шпильки, на которых она будет держаться после установки.

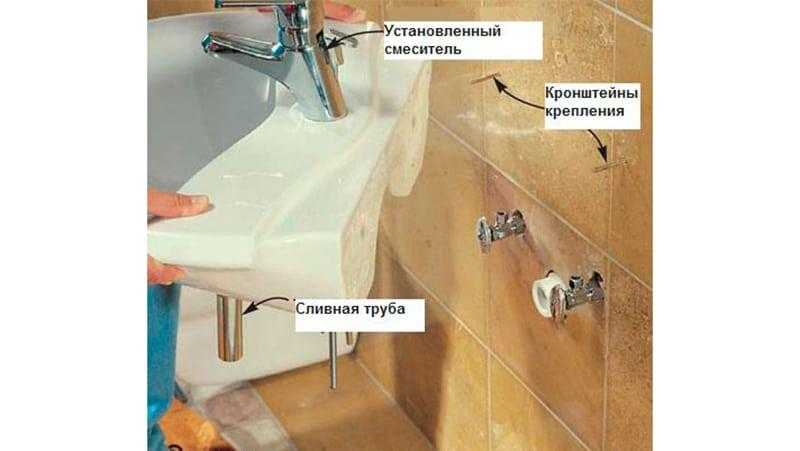

Раковина надевается на монтажные шпильки, вкрученные в дюбеля, после чего на шпильки накручиваются гайки, надежно фиксируя ее к стене.

Выполнять эту операцию следует максимально аккуратно, чтобы не перетянуть гайку, что может привести к растрескиванию керамического корпуса.

Под каждую гайку обязательно ставится прокладка из эластичной резины или полимерного материала и металлическая шайба:

Подтягивание гаек производится поочередно – несколько оборотов одна, потом несколько оборотов другая. Это позволит более равномерно распределить возникающие усилия в корпусе раковины, не приводя к его разрушению.

Если вы приобрели раковину с отверстием под смеситель, установку его следует делать достаточно аккуратно. К смесителю присоединяют гибкую подводку:

После этого смеситель вставляется в отверстие в раковине и через прокладку надежно прижимается фиксирующей гайкой.

После того, как раковина надежно зафиксирована и на ней установлен смеситель, можно приступать к ее подключению к воде и канализации.

Для присоединения к водопроводу используют гибкую подводку, присоединение которой не потребует от вас каких-то сантехнических навыков. С одной стороны гибкой подводки есть накидная гайка с резиновой прокладкой внутри, а с другой стороны располагается резьбовая часть, которая вкручивается в смеситель. Одной стороной подводка прикручивается к патрубку водопроводной трубы, а другой стороной к соответствующему патрубку смесителя.

Подключение к канализации потребует наличия свободного отверстия на канализационной отводящей трубе, которая может проходить над полом или быть заделана в стену. Если вы производите замену, то искать отверстие вам не придется – достаточно вставить выпускную трубу туда же, куда подключалась демонтированная раковина.

В выпускное отверстие вкручивается приемный патрубок сифона:

Чтобы из места присоединения выпускной трубы к канализации в помещение не просачивались неприятные запахи, место соединения должно быть уплотнено резиновым кольцом, которое во время монтажа можно смазать мылом для более легкого присоединения выпуска.

Если раковина оборудована переливным отверстием, трубку перелива также следует присоединить к выпуску.

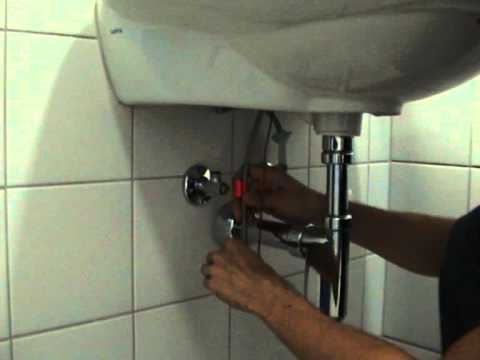

В представленном ниже видео вы можете посмотреть все этапы установки подвесной раковины:

Как видите, установка подвесной раковины не представляет каких-то особых сложностей и вы вполне сможете выполнить все необходимые операции самостоятельно.

Смотрите также:

• <Разводка канализации в квартире
• Какая акриловая ванна лучше? Рейтинг.>

Добавить комментарий

Монтаж подвесной тумбы с раковиной своими руками: пошаговая инструкция

Опубликовано: 04.09.2018

Содержание статьи

• 1 Способы крепления раковины и тумбочки
• 2 Технология монтажа
  • 2.1 Необходимый инструмент
  • 2.2 Крепление подвесной раковины и тумбы
    • 2.2.1 Шаг 1
    • 2.2.2 Шаг 2
    • 2.2.3 Шаг 3
    • 2.2.4 Шаг 4: монтаж тумбы
    • 2.2.5 Шаг 5: регулировка тумбочки
    • 2.2.6 Шаг 6
  • 2.3 Монтаж подвесной тумбы с накладной раковиной

Один из распространенных видов раковин для ванной комнаты – с подвесной тумбой. Такая конструкция умывальника позволяет организовать дополнительные места для хранения полезных мелочей в доступном месте, но при этом не сильно загромождать пространство ванной комнаты. Мойки и тумбы имеют множество вариантов исполнения, форм и размеров, что позволяет подобрать сантехническое оборудование под любой интерьер и габариты санузла.

Способы крепления раковины и тумбочки

Вне зависимости от формы, размера и производителя умывальника, вариантов крепления всего два:

1. Отдельно крепится раковина и тумбочка (подвешиваются на независимые крепежи).
2. К стене монтируется только тумба, а на нее устанавливается умывальник накладного типа.

Монтаж подвесной тумбы с раковиной осуществляется с помощью двух видов креплений:

Технология монтажа

Рассмотрим особенности монтажа умывальников для ванной комнаты с подвесной тумбой.

Необходимый инструмент

Для выполнения работ своими руками потребуется следующий инструмент:

• Рулетка.
• Строительный пузырьковый уровень.
• Набор отверток и ключей.
• Карандаш для проведения разметки.
• Дрель или перфоратор со сверлом для стен.

Также нужно изучить инструкцию производителя и проверить комплектацию. В стандартный комплект входит раковина, подвесной шкафчик в собранном состоянии, крепежные элементы. Смеситель и сифон чаще всего необходимо приобретать отдельно.

Обратите внимание! Входящие в комплект метизы подходят для бетонных стен. Если монтаж оборудования производится к стенам из легких бетонов (пеноблок, газоблок, гипсовые плиты и так далее), необходимо использовать специальные дюбели, которые дополнительно вкручиваются в бетон после просверливания отверстия.

Для крепления в гипсокартон, так же используются специальный крепеж — дюбель Молли.

Крепление подвесной раковины и тумбы

Порядок установки самонесущей раковины с подвесной тумбочкой производится в следующей последовательности.

Шаг 1

Производится разметка на стене. Рекомендуемая действующими СП высота установки умывальника составляет 800–850 мм, но может быть изменена в большую или меньшую сторону с учетом среднего роста всех членов семьи. В этом заключается одно из преимуществ подвесных шкафчиков под мойку – их можно устанавливать на произвольной высоте.

Нанесение разметки включает в себя следующие шаги:

• Отмечается высота верхнего края умывальника.

  Отмечаем высоту ао верхнему краю раковины.

• Отмечаются точки крепления раковины. Здесь нужно быть внимательным, чтобы не ошибиться и отметить точно по размерам.

  Отмечаем точки крепления раковины, предварительно замерив межцентровое расстояние между отверстиями.

Важно! Все отметки наносятся при помощи строительного уровня, чтобы раковина была установлена строго горизонтально.

Шаг 2

Затем сверлом подходящего диаметра просверливаются отверстия для установки дюбелей в стене.

В просверленные отверстия устанавливаются пластиковые дюбеля, в которые вкручиваются шпильки для навешивания чаши.

Шаг 3

На шпильки вешается умывальник и фиксируется при помощи гаек через пластмассовые эксцентрики, служащие для выставления чаши по уровню и предохранения ее от чрезмерного зажима.

Когда раковина закреплена, проверяется ее горизонтальный уровень. Если необходимо подрегулировать горизонталь, для этого на 1,5–2 оборота ослабляется крепежная гайка. Точная регулировка осуществляется пластиковым эксцентриком, который проворачивается гаечным ключом. После выставления мойки по уровню, гайки затягиваются вновь.

Совет! Пока низ умывальника не закрыт коробом, рекомендуется установить смеситель и сифон, а также произвести подключение к трубам, так как после навешивание шкафчика сделать это будет сложнее.

Шаг 4: монтаж тумбы

Крепление подвесной тумбочки производится в таком порядке:

1. Вынимаются все выдвижные ящики, чтобы обеспечить доступ вовнутрь конструкции.

   Перед навешиванием тумбы снимаются все ящики.

2. Отмечаются точки крепления монтажных скоб.

   Выполнение разметки для навесной тумбочки.

3. Отверстия в скобе обводятся карандашом, чтобы получились точные точки для установки метизов.

   Отметки под монтажные отверстия.

4. По отмеченным точкам просверливаются отверстия, вставляются дюбели и саморезами прикрепляются монтажные скобы.

   Смонтированные скобы.

5. На боковинах тумбы расположены крепежные анкеры, накрытые декоративными колпачками. Анкеры выкручиваются на максимальное расстояние, но так, чтобы они не выпали.

   Монтажные анкеры нужно выкрутить.

6. Вешается тумба. Крепежные скобы и анкеры имеют специальные пазы и выступы, обеспечивающие надежное сцепление и фиксацию.

   Навешивание тумбы.

Шаг 5: регулировка тумбочки

Точная регулировка расположения тумбы относительно раковины и стены осуществляется при помощи двух винтов, расположенных на передней части декоративной крышки анкеров:

1. Верхний винт перемещает тумбу в вертикальной плоскости. Им регулируется высота шкафчика и его прижим к умывальнику.

   Регулировка по вертикали.

2. Нижний винт перемещает тумбочку в горизонтальной плоскости. Им регулируется глубина тумбы, то есть, прижим к стене.

   Регулировка прилегания к стене.

Шаг 6

Завершает монтаж подвесной тумбы с самонесущей раковиной установка ящиков. При необходимости их положение в вертикальной плоскости и легкость хода по направляющим регулируется специальными винтами, расположенными в торце ящика. После окончания работ регулировочный механизм закрывается декоративной накладкой.

Монтаж подвесной тумбы с накладной раковиной

Теперь рассмотрим, как производится установка подвесной тумбы с раковиной, которая не имеет крепления к стене, а устанавливается сверху на тумбочку (накладной вариант чаши).

Технология монтажа тумбы схожа с предыдущим вариантом, поэтому рассмотрим основные этапы:

1. Производится крепление к стене монтажных скоб дюбелями и саморезами. Фиксация должна быть надежной, так как на этих скобах будет держаться тумба и раковина.

   Крепление монтажных скоб на необходимой высоте.

2. На скобы навешивается тумбочка. Прижим к стене производится нижним регулировочным винтом, а верхним, при необходимости, тумба выставляется в горизонтальной плоскости. Иногда для подключения канализации или воды приходится вырезать дополнительные отверстия в основании шкафчика.

   Если нижняя полка закрывает канализационный вывод, делается отверстие для возможности подключения.

3. На закрепленную и отрегулированную тумбу устанавливается умывальник.

   Установка раковины.

Иногда возникает такая ситуация, когда чаша не примыкает вплотную к стене.

Более широкий шов можно заполнить силиконом (но будет некрасиво), или же при помощи болгарки с диском для резки керамической плитки аккуратно сточить мешающие «пятки» раковины.

Такую операцию нужно проводить в респираторе, так как процесс довольно пыльный.

Перед тем, как окончательно установить умывальник на тумбу, на торцы наносится герметик для дополнительной фиксации чаши.

Чтобы заделать шов между раковиной и стеной, используется силиконовый герметик с антисептическими добавками, чтобы на нем не появлялись темные пятна плесени. Предварительно по краю наклеивается малярный скотч, чтобы не пришлось оттирать герметик с чаши.

Самый простой способ сделать шов аккуратным – разровнять нанесенный герметик пальцем, обернутым целлофаном.

После высыхания герметика, скотч можно снимать, после чего производить установку и подключение смесителя и сифона.

Установку подвесной тумбы вполне можно выполнить своими руками, так как технология достаточно проста. Для этого нужно уметь обращаться с минимумом инструмента, который есть у каждого мастера, а также соблюдать рекомендации производителя, ведь каждая модель может иметь свои нюансы установки.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Установка раковины в ванной: подвесная раковина (сделай сам)

Обновлено: 29 ноября 2018 г.

Замените старый туалетный столик современной подвесной раковиной.

Следующий проект›

Семейный мастер на все руки

Замена туалетного столика подвесной раковиной — один из лучших способов сделать маленькую ванную комнату более просторной. По мере увеличения площади помещения помещение становится светлее и его легче убирать. В этой статье мы покажем вам, как установить стильную настенную раковину и смеситель для ванной комнаты, включая самую сложную часть: перемещение водопровода и водосточных труб. Мы также покажем вам, как открыть стену, разрезать трубы и перенаправить их для облегчения подключения.

Время

Много дней

Сложности

Промежуточный диапазон

Стоимость

$ 101–250

ПЛАНАЦИЯ СВЕТА И ПРЕДУПРЕЖДЕНИЕ19

9 ПЛАНИРОВАНИЕ СТАВА СТАПАРИИ

ПЛАНАРИЦИЯ

9

9

9

9

9

9

.

.

9

9. ванная комната до реконструкции

Оригинальная сантехника начала терять свой возраст.

Ванная комната после реконструкции

Новый внешний вид настенной раковины выглядит свежо, открыто и ванную комнату легко мыть.

Замена туалетного столика подвесной раковиной — это больше, чем просто свежий приятный вид вашей старой ванной комнаты. Это также один из лучших способов сделать небольшую ванную комнату более просторной.

По мере увеличения площади помещение становится светлее и его легче убирать. И это идеальное время, чтобы обновить свет, зеркало и, возможно, аптечку. Компромиссом, конечно же, является потеря места для хранения. Поэтому, как часть реконструкции ванны, рассмотрите возможность добавления большего аптечного шкафа/зеркала, небольшого отдельно стоящего шкафа или даже шкафа или стеллажа над унитазом для хранения вещей, которые вы раньше хранили в туалетном столике.

В этой истории мы покажем вам, как установить новую подвесную раковину и смеситель. Установка проще, чем кажется. Мы покажем вам пошаговые методы, чтобы выполнить всю работу за выходные или за два, если вы решите уложить плитку за раковиной, как это сделали мы. Однако, как и в любом сантехническом проекте, часто возникают сложности.

Прежде чем приступить к этому проекту, вы должны иметь некоторый опыт пайки меди, сборки П-ловушек и установки запорной арматуры. Если вы неопытны, выделите дополнительное время для выполнения этих шагов. Учтите также, что вам, возможно, придется установить новый пол, если старый пол вокруг туалетного столика был срезан. Наконец, обратите внимание, что почти каждый совет и техника, которые мы упоминаем в этой статье, применимы как к раковинам на пьедестале, так и к подвесным модулям.

Для этого проекта вам необходимо получить разрешение на проведение водопроводных работ в строительном отделе. Пока вы там, узнайте, когда требуются проверки и потребуется ли испытание под давлением на сливах.

Самый простой способ найти хороший выбор подвесных унитазов — это ввести «подвесные унитазы» в любую поисковую систему или просмотреть веб-сайты производителей. У каждого производителя есть система поиска дилеров, которая поможет вам найти ближайшего к вам поставщика. Другой вариант — пойти в домашний центр и попросить полистать каталоги производителей. Маловероятно, что вы найдете в наличии что-то, кроме утилитарных раковин без излишеств, поэтому вам, вероятно, придется заказывать более стильные виды раковин по спецзаказу. Большинство производителей предоставляют спецификации и информацию о монтаже, поэтому вы можете убедиться, что тот, который вам нравится, подойдет к тому месту, которое вы планируете для него установить. У каждой компании будет по крайней мере несколько вариантов цвета и стиля смесителя для каждой модели раковины, которую она предлагает.

При заказе раковины необходимо указать расположение отверстий под смеситель. Варианты будут включать одно отверстие для одного рычага или 4- или 8-дюймовые. центрированные отверстия для отдельных горячих и холодных клапанов. Целесообразно сначала определиться со стилем смесителя, а затем выбрать и заказать раковину с отверстиями для смесителя, которые подходят для выбранного вами смесителя. Раковина, которую мы представляем здесь, представляет собой раковину Ravenna Semi-Pedestal, изготовленную по американскому стандарту.

Какой бы модуль вы ни выбрали, закажите раковину и смеситель заблаговременно, чтобы вы могли как можно быстрее вернуть свою ванную комнату в рабочее состояние. Что вам понадобится Невозможно предсказать, какие детали сантехники вам понадобятся, пока вы не откроете стену (Фото 3). Если вам нужно переместить медные водопроводные линии, вам понадобятся типичные инструменты для работы с медью, такие как труборез, очистители для фитингов, горелка, флюс и припой. Если у вас есть другие типы подводящих труб (жесткие или гибкие пластиковые), возьмите комплект инструкций производителя или купите книгу с практическими рекомендациями по этому материалу в домашнем центре или книжном магазине, чтобы научиться с ним работать.

Если вам нужно переместить дренажные линии, вам понадобится ножовка, а также подходящее чистящее средство и клей для пластика, который вы выберете. Помимо этих специальных предметов, вам понадобятся только стандартные столярные инструменты и отвертка, гаечные ключи и плоскогубцы (фото 11).

Снимите умывальник и увеличьте размеры сантехники

Фото 1: Снимите верхнюю часть умывальника

Перекройте главный клапан подачи воды и отсоедините водопроводную и дренажную линии. Разрежьте герметик между фартуком и стеной, затем подденьте верхнюю часть туалетного столика.

Фото 2. Снимите туалетный столик

Выкрутите винты, которыми основание туалетного столика крепится к стене, освободите его и унесите.

Фото 3: Снимите гипсокартон

Найдите ближайшие стойки и разрежьте вдоль них, удалив 2 x 3 фута. часть гипсокартона вокруг сантехнических заглушек.

Поскольку клапаны подачи и слива будут открыты под вашей новой раковиной, вполне вероятно, что вам придется переместить часть существующей сантехники внутрь стены, чтобы отверстия в стене выглядели профессионально (прямо, выровнено, по центру под раковиной и в приемлемая высота).

Как правило, сантехники не слишком осторожны, когда сантехника прячется в тумбе. В нашем случае ватерлинии были кривыми, слишком близко друг к другу и слишком низко. Выясните, какая сантехника нуждается в ремонте, перекрыв воду, отсоединив водопровод и убрав туалетный столик и раковину, чтобы обнажить проходы в стене (фото 1–4).

Затем установите на место клапаны или припаяйте заглушки на концах водопроводных линий, чтобы вода вернулась в дом. Имея четкий вид на стену и сантехнику, проведите центральную линию через середину линии слива и отметьте высоту края раковины на стене. Используйте инструкции к вашей раковине, чтобы определить идеальное положение труб. Затем решите, какие трубы, если таковые имеются, нужно переместить. Для наилучшего внешнего вида мы рекомендуем расположить слив по центру раковины и сдвинуть подающие трубы достаточно близко к раковине.

Если необходимо переместить какие-либо водопроводные линии, отметьте и отрежьте участок размером 2 х 3 фута. смотровое отверстие в гипсокартоне вокруг сантехники. Это должно дать вам достаточно места для работы. Не беспокойтесь о том, чтобы удалить слишком много; Залатать большую дыру не намного сложнее, чем починить маленькую. Обрежьте вертикальные стороны отверстий заподлицо со сторонами стоек (Фото 3). После переделки сантехники прибейте или прикрутите опорные доски к этим стойкам, чтобы закрепить на них новую заплатку для гипсокартона (Фото 7). Если вам не нужно перемещать сантехнику, просто вырежьте отверстие достаточного размера, чтобы установить блокировку для крепления раковины.

Когда стена открыта, вы можете оценить свое положение. Трубы подачи легко перемещаются, а вот дренажи могут быть затруднены. Если слив проходит вертикально в стене, его обычно можно довольно легко сдвинуть. Но если он идет горизонтально, как у нас (Фото 4), то его можно легко сдвинуть влево или вправо, а вот вверх-вниз сложно. Позовите сантехника на помощь или пойдите на компромисс с далеко не идеальным положением. Мы пошли на компромисс, оставив свой чуть ниже, и добавили более длинный хвостовик (Фото 17). Если вам необходимо перейти с одного типа водосточной трубы на другой (АБС, ПВХ или сталь), используйте переходную муфту (Фото 6).

Купите детали, прежде чем резать трубы. Важно составить список покупок деталей и инструментов для сантехники, прежде чем вырезать водопроводную трубу. В противном случае ваш дом может долгое время оставаться без воды. Начните с проверки размеров труб (диаметры будут указаны сбоку) и составьте список покупок фитингов и длин труб, которые вам понадобятся для новых позиций. Включите новые хромированные клапаны подачи, линии подачи (с фитингами, которые подходят для вашего нового крана), детали слива и накладки (дополнительный глубокий «коробчатый фланец» для слива). Изучите фотографии 10–18, чтобы узнать названия деталей, которые мы использовали, и посмотреть, как они выглядят.

ОСТОРОЖНО!

Если вы заметили какие-либо электрические розетки по обеим сторонам стены, вырежьте небольшое смотровое отверстие, чтобы проверить наличие электрического кабеля, прежде чем разрезать стену (Фото 3).

Изменение маршрута водопроводных линий

Фото 4: Отрежьте водопроводные и дренажные линии

Отрежьте водопроводные и дренажные линии на расстоянии не менее 1 фута от старых мест, чтобы оставить достаточно места для изменения маршрута линий.

Фото 5: Отметьте место для раковины

Отметьте центр раковины и припаяйте новые медные детали, чтобы центрировать новые линии подачи воды. Разместите их на расстоянии 8 дюймов друг от друга и на высоте от 21 до 23 дюймов над полом.

Перекройте главный кран подачи воды в доме и отрежьте водопровод достаточно далеко, чтобы у вас было достаточно места для фитингов и отрезков, которые вам понадобятся для их перемещения (Фото 4).

Для вашей раковины могут потребоваться определенные места, но если нет, планируйте разместить их по центру под раковиной, разместив их на расстоянии 8 дюймов друг от друга и на высоте от 21 до 23 дюймов над полом. Закрепите опорный кронштейн (кронштейны) на выбранной вами высоте, затем отрежьте отрезки труб с помощью трубореза и соедините все части вместе, чтобы убедиться в окончательном расположении.

Вы можете купить опорные кронштейны или сделать их самостоятельно, отрезав трубы на 1 дюйм длиннее, чем пространство для стоек, и сплющив концы молотком. Затем держите ремешок по диагонали, постукивая одним углом по шпильке на нужной высоте. Ведите другой конец вниз, пока трубка не станет ровной; острые концы впиваются в дерево.

Обязательно оставьте не менее 3 дюймов подводящих трубок, торчащих за готовую стену, чтобы оставить место для последующего обрезания трубок. Припаяйте колпачки на концах. Затем разберите все, очистите и оплавьте фитинги и концы трубок и соберите детали. Припаяйте каждое соединение и трубку к опорному кронштейну в точке опоры. Последним шагом здесь является включение воды и проверка на наличие утечек.

Изменение маршрута сливных линий

Фото 6: Установка новых сливных труб

Отрежьте и приклейте части дренажной линии, чтобы они соответствовали новому центральному положению. Присоедините их к существующей дренажной линии с помощью переходной муфты. Сохраняйте небольшой наклон.

Проще всего отрезать линии отходов с помощью сабельной пилы, но подойдет и любая ручная пила. Используйте ножовку по стали. Отрежьте трубу так, чтобы хватило места как минимум на длину переходной муфты и колена (Фото 6). Используйте специальное «санитарное» колено в стене, а не обычное 9Колено 0 градусов.

Очистите детали и приклейте их друг к другу, но пока не приклеивайте ниппель или охватываемый переходник. Дренажные линии должны иметь диаметр от 1/8 до 1/4 дюйма. склон. Вставьте тряпку в переходник, чтобы канализационные газы не попали в дом.

Добавьте блокировку и заделайте стену

Фото 7: Добавьте опорные блоки

Отметьте высоту раковины, затем привинтите 2×6 подкладок к стойкам для поддержки болтов раковины, при необходимости вырезая гипсокартон. При необходимости добавьте дополнительных сторонников для поддержки нового гипсокартона.

Фото 8: Прикрепите крепежные болты

Заделайте отверстие гипсокартоном, затем отметьте места для крепежных болтов раковины. Просверлите направляющие отверстия и вкрутите болты в блокировку, затянув обе крепежные гайки друг против друга.

Фото 9: Плитка и краска

Заклейте и отшлифуйте швы гипсокартона. Затем загрунтуйте и покрасьте или выложите плиткой стену по желанию. Мы добавили 4-фут. широкий столб плитки от пола до потолка.

Следуйте указаниям по раковине, чтобы определить высоту блока, который поддерживает раковину (фото 7). Возможно, вам придется вырезать больше гипсокартона над исходным отверстием, чтобы получить блокировку на нужной высоте. Сдвиньте верхнюю часть блока за существующий гипсокартон, а затем прикрутите низ и лицевую часть блока к шпилькам тремя 3-дюймовыми винтами. винты на каждом конце. Добавьте больше блокировки и установите новый патч для гипсокартона.

Установка раковины

Фото 10: Установка запорной арматуры

Обрежьте линии подачи воды на расстоянии 1 дюйм от готовой стены. Наденьте накладки на трубопроводы и плотно затяните, но не затягивайте полностью клапаны компрессионных фитингов.

Фото 11. Сначала установите смеситель и слив

Обрежьте линии подачи смесителя примерно до 7 и 8 дюймов. Затем установите патрубок смесителя и раковины, следуя инструкциям производителя.

Фото 12. Установка трубок подачи

Смажьте трубной смазкой резьбу компрессионных фитингов линии подачи и затяните их на линиях подачи смесителя.

Фото 13: Крепление раковины к стене

Наденьте раковину на крепежные болты и вручную затяните крепежные гайки над шайбами. Слегка приподнимите раковину, затягивая гайки гаечным ключом.

Фото 14: Разметьте и отрежьте подающие трубки

Осторожно согните подающие линии так, чтобы они соединились с подающими клапанами под прямым углом. Разметьте и обрежьте трубку даже с нижней частью резьбы на клапанах.

Фото 15: Подсоедините водопроводные линии

Слегка поверните гайки клапана, наденьте компрессионные кольца и гайки и скрутите линию и клапан вместе. Затяните стяжные гайки клапана и линии подачи воды.

Фото 16: Подсоедините сливную линию

Вытащите ниппель из колена и отрежьте новый кусок так, чтобы за стенку выступала только резьба адаптера. Зацементируйте ниппель в адаптер и колено.

Фото 17: Подсоединение ловушки

Наденьте фланец коробки (очень глубокий) на P-ловушку и вставьте P-ловушку в переходник. Удерживая удлинитель на месте, отметьте его на уровне нижней части раструба P-ловушки и отрежьте его по длине.

Фото 18: Затянуть и проверить на наличие утечек

Выровнять все детали дренажного узла и затянуть гайки. Затем установите аксессуары для раковины.

Установите смеситель и насадку перед тем, как повесить раковину, потому что к ней трудно получить доступ после того, как она будет прикреплена к стене. Если у вашего крана есть незавершенные латунные линии подачи, перед монтажом крана отрежьте их короче с помощью трубореза (Фото 11). Сращивание готовых хромированных водопроводных труб после монтажа смесителя (Фото 12).

Повесьте раковину на анкеры и плотно затяните гайки, но будьте осторожны, чтобы не перетянуть, иначе фарфор может треснуть. Главное — поддерживать раковину во время затягивания. Когда между раковиной и стеной не останется люфта, все готово.

Снова отключите воду. Отрежьте медные линии на расстоянии 1 дюйм от стены и наденьте компрессионные фитинги с отверстиями для подачи воды вверх, но пока не затягивайте полностью гайки. Отметьте длину подводящих трубок, удерживая их рядом с клапанами (Фото 14).

Разрежьте трубки подачи с помощью трубореза. Немного сложно вставить трубки в клапаны, потому что трубки не так легко сгибаются. Наденьте гайку и латунный наконечник на трубку, затем поверните клапан, чтобы зацепить конец трубки. Для обеспечения герметичности трубка должна располагаться под прямым углом к ​​клапану. Затяните гайку, чтобы закрепить трубу, и завершите затяжку гайки на клапане.

Вытащите сливной патрубок из стены и отрежьте новый так, чтобы резьба охватываемого адаптера выступала за стену (Фото 16). Приклейте его и переходник на место. Вставьте P-ловушку в охватываемый переходник, пока она не выровняется с хвостовиком. Если горизонтальная часть слишком длинная, ее придется укоротить ножовкой. Если слив слишком низкий, установите удлинительный патрубок, как показано на Фото 17.

Свободно соберите детали, пока все не выровняется, затем затяните гайки вручную и затяните еще на четверть оборота с помощью трубного ключа или плоскогубцев. Теперь включите воду и проверьте, нет ли утечек.

Соединения для оцинкованных и пластиковых труб

В старых домах могут быть оцинкованные стальные или медные канализационные трубы и оцинкованные водопроводные линии. Не позволяйте им запугать вас. Если вам нужно перенаправить оцинкованные дренажные линии, у вас есть два варианта. Один из них заключается в том, чтобы открыть достаточно стены, чтобы добраться до первого резьбового фитинга, отвинтить трубу и вкрутить соответствующий переходник с наружной резьбой из ПВХ или АБС-пластика и преобразовать линию в пластиковые детали. Либо, если первый резьбовой штуцер вам недосягаем или его невозможно ослабить, отрежьте трубу ножовкой или сабельной пилой и переделайте в пластик переходной муфтой. Основывайте решение на том, что проще. Если у вас есть медные канализационные трубы, есть также специальные переходные муфты для их преобразования в пластиковые, но вам придется пойти в специализированный магазин сантехники, чтобы найти их.

При использовании оцинкованных водопроводных труб необходимо вернуться к первому стыку, открутить его и заменить трубу на фитинги и трубы из ХПВХ. В большинстве бытовых центров и хозяйственных магазинов имеются фитинги и трубки из ХПВХ .

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Разводной ключ
• Аккумуляторная дрель
• Countersink drill bit
• Hacksaw
• Level
• Locking pliers
• Pipe wrench
• Plumbers tape
• Pry bar
• Reciprocating saw
• Slip joint pliers
• Soldering torch
• Stud finder
• Tape measure
• Taping нож
• Труборез
• Универсальный нож
• Набор гаечных ключей

Вам также понадобятся чистящие средства для фитингов труб. Если вы собираетесь укладывать плитку вокруг раковины, вам понадобятся инструменты для укладки плитки.

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Drain
• Drywall
• Faucet
• Paint
• Pipe
• Pipe fittings
• Sink
• Solder flux
• Trap
• Valves

If you’re adding tile, you’ll also need tile, клей и затирка.

Первоначально опубликовано: 29 ноября, 2018

Похожие проекты

Популярные обучающие видео

ⓘ

Как установить настенную раковину

В настенных раковинах отсутствуют шкафы традиционных раковин для умывальников, что делает установку немного более сложной, поскольку здесь мало места для ошибок, и вы не можете скрыть свои ошибки. Из-за деликатного характера настенных раковин обязательно заручитесь помощью друга.

Прежде чем начать, вам также необходимо собрать следующее:

• Инструменты: Рулетка, канцелярский нож, искатель шпилек, дрель, циркулярная пила, шлифовальный станок для гипсокартона, монтажный нож, 10-дюймовый нож для гипсокартона, ножовка, уровень, разводной ключ, большие плоскогубцы для шлицевых соединений и труборез.
• Расходные материалы: 3-дюймовые шурупы для дерева, шурупы для гипсокартона, шурупы и шайбы, шовный герметик, лента для гипсокартона, сантехническая замазка, лента для уплотнения резьбы, силиконовая ванна и герметик для плитки, брус 2 x 8 и гипсокартон.
• Фурнитура: Отдельностоящая раковина, смеситель для ванной комнаты, хромированный П-образный сифон с фланцем, хромированная (или металлизированная) трубка подачи воды с подходящими компрессионными фитингами, сливной комплект, два хромированных (или металлизированных) компрессионных соединения водозапорные клапаны и настенные фланцы.

Вам нужно будет тщательно измерить и разметить сантехнику, так как здесь мало места для ошибки. Ваши линии подачи горячей и холодной воды будут видны, а сливная труба и сифон будут скрыты в отверстии на задней части пьедестала отдельно стоящей раковины.

Подготовка настенного крепления

Раковина устанавливается на кронштейны заподлицо со стеной. Крепежный кронштейн раковины должен быть надежно закреплен в стене, чтобы поддерживать раковину. Обычно для этого требуется врезаться в гипсокартон.

Измерьте стену от пола до монтажных кронштейнов раковины и отметьте стену. Используйте искатель шпилек, чтобы найти шпильки. Если стойки расположены не идеально, вырежьте часть гипсокартона, а затем установите между стойками кусок пиломатериала размером 2″ x 8″ (обрезая его по размеру). Отремонтируйте стену с помощью куска нового гипсокартона, отрезанного по размеру, залатайте и закончите стену, используя чистый кусок гипсокартона, ленту для гипсокартона, шпаклевку и краску.

Установите монтажное оборудование в только что установленный настенный кронштейн, дважды проверив высоту и выравнивание отдельно стоящей раковины.

Подготовка водопровода

После отключения основного водоснабжения откройте кран в другой комнате, чтобы сбросить давление. Поместите ведро рядом с медными линиями подачи и используйте труборез, чтобы отрезать линии подачи горячей и холодной воды примерно в 2 дюймах от стены.

Измерьте расстояние от задней части монтажного кронштейна раковины до центра слива. Вам нужно будет выровнять сливную линию в стене с хромированным П-образным сифоном, убедившись, что вертикальная муфта П-образного сифона расположена точно по центру на том же расстоянии от стены, что и слив. Используйте ножовку, чтобы разрезать дренажную трубу из ПВХ в месте, где встречаются плечо и колено из ПВХ.

Поместите настенный фланец, компрессионную муфту, металлическую крышку хромированного компрессионного запорного клапана и конец клапана на место на одном из водяных запорных клапанов. Отрегулируйте металлический колпачок так, чтобы он соприкасался с ниппелем. Используйте гаечный ключ, чтобы затянуть его. Вставьте настенный фланец в нужное положение, а затем проделайте тот же процесс с другим запорным клапаном. В этот момент вы можете снова включить воду в доме и убедиться, что нет утечек воды.

Установка дренажного комплекта

В зависимости от конструкции раковины перед ее установкой может потребоваться установка сливного комплекта в чашу раковины. Используйте сантехнический герметик вокруг сливного фланца, плотно вдавив его в нужное положение через сливное отверстие и закрепив комплект шайбами ​​и накидной гайкой.

Крепление смесителя

Перед установкой раковины установите смеситель в раковину. Сначала вы затяните монтажные гайки вручную, что позволит вам отрегулировать положение крана, прежде чем затянуть его на место с помощью пары плоскогубцев. Позже вы прикрепите трубки подачи воды.

Установка раковины

Теперь, когда сливной комплект и кран на месте, пришло время закончить сантехнику и закрепить раковину на стене. Сливной патрубок нужно будет присоединить к сливному ниппелю через основание. Ваш подход здесь может зависеть от дизайна небольшой настенной раковины. Это хорошее время, чтобы иметь помощника под рукой, чтобы гарантировать, что раковина не опрокинется, когда вы будете выполнять эти соединения. Используйте плоскогубцы для скользящих соединений, чтобы затянуть соединение.

Установите оставшуюся часть P-ловушки на хвостовик дренажа на соответствующей высоте. Начните с пробной установки узла колена и P-образной ловушки. Обязательно измерьте (и отметьте свои измерения) от нижней части существующей P-образной ловушки, чтобы обеспечить правильную посадку после установки пьедестала на место. Прикрепите сантехнический скотч к резьбе P-ловушки и выполните соединения. Затяните гайки вручную, затем плоскогубцами.

Затем вставьте сливной стержень в отверстие и соедините его с удлинителем с помощью скользящей пружины или винта, входящего в комплект. С помощью подъемной штанги поднимите пробку раковины, отрегулируйте ее по мере необходимости.

Крепление настенной раковины

Теперь основные элементы готовы. Вам нужно будет аккуратно расположить умывальник у стены, закрепив монтажный кронштейн умывальника на настенном креплении. После крепления к стене соедините половинки P-ловушки и затяните плоскогубцами.

Придвиньте раковину к стене. Слегка приподнимите раковину, чтобы закрепить монтажный кронштейн на задней части раковины на настенном креплении. Соедините две половины P-ловушки и затяните муфту плоскогубцами. Используйте силиконовый герметик вокруг стыков, где раковина соприкасается со стеной.

Подсоединение линий подачи воды

Подготовьте ниппели клапана подачи воды, обернув их лентой для герметизации резьбы. Отрежьте две хромированные трубы подачи воды (одна для горячей воды, другая для холодной), которые на один дюйм длиннее, чем расстояние от кранов подачи воды до соответствующего входа воды.

Поместите муфту и наконечник на каждый конец каждой трубки. Начните с подключения одного конца к одному из клапанов подачи воды с помощью разводного ключа. Аккуратно совместите трубку с входным отверстием крана, согнув ее при необходимости, и подсоедините к ниппелю крана. Сделайте то же самое для другой линии подачи воды.

В этот момент вы можете по очереди открывать краны подачи воды, чтобы проверить краны и стоки. Снимите аэратор и фильтр крана, так как можно ожидать попадания мусора. Дайте воде течь в течение примерно минуты на каждой линии подачи воды. Выключите кран, замените аэратор и фильтр и проверьте, нет ли утечек. Отрегулируйте по мере необходимости. Ознакомьтесь с нашим руководством по установке отдельно стоящей ванны.

Посмотрите наше видео об установке настенной раковины:

Источники:

1. http://homeguides.sfgate.com/install-freestanding-bathroom-sink-52717.html
2. https://www.youtube.com/watch?v=-9ertXsq2FI
3. http://www.thisoldhouse.com/toh/how-to/intro/0,221693,00. html

Плюсы, минусы и Руководство по установке своими руками

Настенные раковины для ванных комнат сегодня являются одними из наиболее часто используемых раковин в ванных комнатах. Они работают практически с любым размером или стилем ванной комнаты и имеют вневременной вид. Настенная раковина прилегает к стене (конечно), а трубы под ней часто остаются открытыми, а под ними ничего нет. Их можно быстро и легко установить и заменить. Кроме того, внизу можно установить шкафы или керамические колонны, чтобы предоставить больше возможностей для хранения или скрыть открытую сантехнику, если вы решите.

Поскольку они очень компактны и легко заменяются, их обычно можно найти в небольших ванных комнатах, особенно в съемных квартирах или многоквартирных домах. Но они также отлично подходят для небольших полуванн и гостевых ванных комнат. Если вы сможете найти надежную стену и прикрепить ее к настенному кронштейну, вы сможете относительно легко установить настенную раковину самостоятельно! Светильники часто крепятся непосредственно к керамической раковине, но их можно легко заменить на обновленные, если вы когда-нибудь захотите сделать ремонт.

Настенные раковины превратились в дизайн, который подходит для современного дизайна ванной комнаты, но на самом деле это один из старейших стилей раковин в истории сантехники. Их вневременная привлекательность никогда не исчезала, и установка настенной раковины имеет много преимуществ, включая то, что ее проще всего установить самостоятельно.

Плюсы настенных раковин:

Установка настенных раковин дает множество преимуществ. Домовладельцы, выбравшие этот путь, будут очень довольны тем, что они сделали это по многим причинам, включая экономию места, вневременной дизайн и возможность индивидуальной настройки шкафов под ними. Среди других преимуществ:

Компактный дизайн

Настенные раковины занимают очень мало места, особенно если вы решите установить только раковину и открытые трубы. Здесь не будет шкафа или другой колонны, занимающей место. Это отлично подходит для небольших ванных комнат площадью всего 15-20 квадратных футов. Кроме того, в этих небольших ванных комнатах, скорее всего, у вас нет бельевого шкафа, поэтому возможность разместить дополнительные полки для хранения под настенной раковиной огромна.

Легко заменяемый

Настенные раковины можно относительно легко заменить, если вы когда-нибудь захотите обновить их или установить раковину нового стиля. Их можно легко отсоединить от стены, оставив только настенный кронштейн и несколько отверстий, которые вы можете заполнить на стене. Вы также можете построить шкаф или добавить керамическую колонну внизу, если вам когда-нибудь понадобится больше поддержки и уникальный стиль для раковины (и все это, скрывая трубы).

Легко моющийся пол

Когда под раковиной ничего нет, вы, наконец, сможете очистить каждый сантиметр пола в ванной комнате! Вы можете легко подметать и мыть шваброй благодаря открытой планировке вашей настенной раковины. Нет больше труднодоступных углов. С этими раковинами у вас всегда будет сверкающий чистый пол в ванной комнате.

Доступная цена

Самые простые модели настенных раковин могут стоить от 100 до 200 долларов, и лишь немногие дороже для монтажных принадлежностей. Если вы установите его самостоятельно, вы можете полностью заменить раковину менее чем за 300 долларов! Более дорогие стили и материалы, очевидно, могут быть более дорогими, но для дешевой реконструкции ванной раковина с настенным креплением может быть правильным выбором, чтобы не выйти за рамки бюджета.

Минусы настенных раковин:

Красивая раковина, такая как настенное крепление, не может обойтись без некоторых недостатков. Многие из недостатков настенной раковины на самом деле больше связаны с личными предпочтениями, чем с функциональностью или дизайном, и действительно зависят от того, что конкретно ищет домовладелец.

Нет места для хранения под ним

Удобство туалетного столика в ванной комнате заключается в том, что оно имеет встроенное хранилище внизу в шкафах или ящиках. Раковина с настенным креплением не будет иметь этого: это должно быть что-то, что вы найдете сами.

Меньше места на столешнице

Раковина с настенным креплением часто представляет собой просто раковину без дополнительного места на столешнице. Тем не менее, некоторые настенные туалетные столики требуют много дополнительных монтажных шагов, чтобы выдержать увеличившийся вес.

Могут возникнуть трудности с установкой

Несмотря на то, что настенные крепления очень удобны для самостоятельной сборки, их определенно сложно установить без помощи двух человек. Их также может быть очень тяжело монтировать в зависимости от стиля раковины, которую вы покупаете. Поэтому, прежде чем заняться установкой своими руками настенной раковины, сделайте домашнее задание, чтобы узнать, стоит ли вам вызывать профессионала.

Опасность падения

Поскольку раковины крепятся к стене с помощью герметика и монтажного кронштейна, все еще существует вероятность того, что они могут упасть со стены, если вы приложите к ней большой вес. Не опирайтесь на раковину, так как она может треснуть или оторваться от стены. Это особенно опасно в домах с маленькими детьми. Если ваш ребенок висит на раковине, он может вырвать ее, если она не установлена ​​должным образом.

Как установить настенную раковину

Вот несколько четких шагов по замене и установке настенной раковины.

Необходимые инструменты и материалы:

• Отвертка 4-в-1
• Разводной ключ
• Аккумуляторная дрель + сверло
• Слив
• Гипсокартон
• Кран
• Ножовка по металлу
• Молоток или монтировка
• Нож (ленточный и универсальный)
• Уровень
• Краска
• Труба
• Фитинги для труб
• Трубный ключ
• Клещи (шлицевые и стопорные)
• Лента сантехническая
• Сабельная пила
• Раковина
• Паяльная горелка
• Искатель шпилек
• Рулетка
• Ловушка
• Труборез
• Клапаны

Простые шаги по установке

1. Осторожно снимите существующую раковину или туалетный столик.
2. При необходимости измените сантехнику, чтобы вы могли установить настенную раковину в нужном месте.
3. Добавьте надлежащую блокировку и заделайте стену, залатав все предыдущие просверленные отверстия, и установите новый гипсокартон.
4. Покрасьте стену и подготовьтесь к установке раковины.
5. Надежно закрепите раковину и убедитесь, что все запорные клапаны и сливы на месте и не имеют утечек.

Как видите, шаги установки относительно просты. Ремонтник-любитель без проблем справится с настенной раковиной с помощью друга. Не интересует настенная раковина? Есть множество других типов раковин, которые вы также можете установить в своей ванной комнате. Если вам нужна помощь в установке вашей новой настенной раковины, позвоните нам сегодня!

Как сделать лучший выбор для вашей ванной комнаты

Выбор подходящей раковины для вашей ванной комнаты является важным решением, которое может сыграть существенную роль в объединении вашего пространства. Самое главное, чтобы сантехника в вашей ванной комнате работала наилучшим образом. Никому не нравятся раковина, из которой не стекает вода, унитаз, в котором не сливается вода, или душ с низким напором воды.
