Как устроен бассейн: подробная схема оборудования бассейна

Содержание

  • 1 Составные части бассейна
    • 1.1 Чаша
    • 1.2 Очистительное оборудование
    • 1.3 Обогревательное оборудование
    • 1.4 Подсветка
    • 1.5 Элементы для вашего удобства и развлечения
  • 2 Схема устройства бассейна

Каким бы не был большим и красивым бассейн, он все равно имеет схожие системы с небольшими частными резервуарами. В этой статье подробно разберем, как устроен бассейн. И вы убедитесь, что ничего сложного в этом нет.

Составные части бассейна

Итак, все бассейны состоят из нескольких систем, которые обеспечивают для вас чистоту и комфорт во время купания в воде.

Самая главная часть бассейна, без которой он вообще не может существовать – это чаша. Именно в ней и находиться весь объем воды. Чтобы вода всегда была чистой, к чаше пристраиваются различные очистительные и фильтрующие сооружения. А далее для вашего комфорта и эстетического наслаждения устанавливают обогрев бассейна, подсветка, лестницы и так далее.

Давайте о каждом элементе поговорим подробно. И в конце статьи будет предоставлена картинка, наглядно показывающая нам, как устроен бассейн.

Чаша

Чаша для бассейна

Чаша – это то, без чего бассейн просто не может существовать. По конструкции и материалу чаши могут быть самыми разными. Если вы устанавливаете стационарный резервуар, вырывая глубокую яму и закладывая фундамент, то, скорее всего, у вас будет бетонная чаша. Есть более простые варианты, например, чаша из пластмассы или ПВХ, но они имеют меньший срок службы.

Что выбрать? Зависит исключительно от ваших условий и предпочтений. Если вы хотите быстро установить бассейн для себя и детей, то вам подойдут каркасные бассейны из ПВХ. Если же ваши желания склоны к долговечности, дороговизне и красоте, то ваш выбор, несомненно, должен пасть на стационарный бассейн с фундаментом и бетонной чашей.

Очистительное оборудование

Вода – это отличная среда для жизни различных бактерий, грибков и водорослей. Также она засоряется листвой, насекомыми и пылью. Нужно как-то с этим бороться, и в этом помогут вам очистительные сооружения.

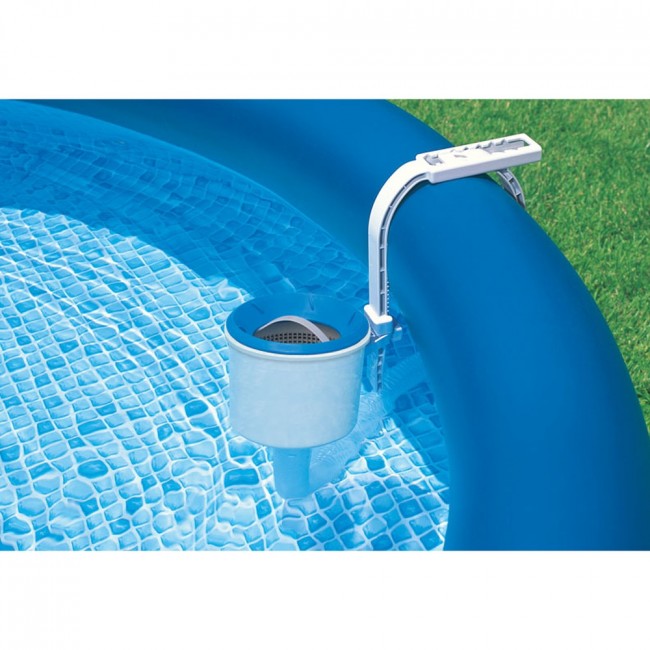

Скиммер для бассейна

Очистка проходит следующим образом. Вода попадает в очистительную систему через скиммер или специальное заборное отверстие. В скиммере вода проходит первичную очистку от крупного мусора, и далее поступает насос, который под давлением подает воду в фильтр. На выходе из фильтра вода очищена до мельчайших частиц, и направляется обратно в чашу.

Форсунки, через которые вода попадает обратно, желательно разместить в другой части бассейна от скиммера или заборных отверстий. Если это невозможно ввиду конструктивных особенностей, то расположите форсунки так, чтобы напор был направлен в противоположную сторону от скиммера. Так мы получаем эффект встречного течения, которое помогает циркулировать и очищать весь объем.

Скиммер, насос и фильтр нуждаются в регулярной чистке. Не забудьте выключить насос, перед тем, как открутить крышку фильтрующего элемента.

Кроме того, в саму систему вы можете встроить дозатор хлора. Он облегчит вам очищение воды химическими препаратами, ведь с ним легко отрегулировать нужные дозы с помощью регулятора. Также хлорные таблетки можно добавлять в скиммер.

Добавить в дозатор несколько таблеток хлора не сложно, но также не забывайте выключить насос. В противном случае вы получите ожог или химическое отравление.

Как устроен бассейн вместе с очистительными фильтрами вы также увидите в конце статьи.

Обогревательное оборудование

Тепловой насос для бассейна

Чтобы в бассейне можно было купаться хоть весь день, вода должна быть комфортной температуры. Для этого используются специальное обогревательное оборудование, которое встраивается в фильтрующую системы последним звеном.

То есть после того, как вода пройдет очистку, она попадает в обогревающий элемент, а потом уже теплой и чистой возвращается обратно в бассейн. Мы уже писали в другой статье «8 способов подогрева бассейна на даче».

Подсветка

Подсветка бассейна и территории

Еще один обязательный элемент устройства бассейна – освещение. Подсветка нужна не только для красоты, а еще и для вашей безопасности. Вы должны четко видеть края бассейна и его дно, даже в темное время суток. Кроме того, это помогает при обслуживании бассейна.

Подсветка бывает общей и подводной. Общая подсветка позволяет вам осветить все, что находиться вблизи бассейна, например, дорожки, края бассейна, стены здания. Подводная подсветка дает освещение в толщу воды и подсвечивает рельеф дна, лестницу и другие элементы, делая тем самым купание безопасным и комфортным.

Подсветка под водой

Светодиоды подводной подсветки должны питаться от безопасного напряжения – 12 вольт. Вся проводка и соединительные элементы должны быть отлично изолированы от воды. К этому нужно отнестись с особым вниманием. Также свет не должен осветлять или наоборот быть слишком тусклым.

Элементы для вашего удобства и развлечения

Теперь перечислим то, что призвано разнообразить ваш отдых или сделать купание более комфортным.

Лестница – это один из самых важных дополнительных элементов. Без нее в воду просто не смогут войти пожилые люди, а уж выйти тем более. Для детей отсутствие данного элемента также может стать проблемой. Поэтому обязательно установите удобную и прочную лестницу.

Ваши дети будут просто в восторге, если вы установите для них трамплин или горки. Но помните, что это довольно травмоопасные элементы, поэтому перед их покупкой нужно все подробно рассчитать. Как минимум размеры и глубина должны быть достаточными для прыжков и катания с горки.

Лестница для входа в воду

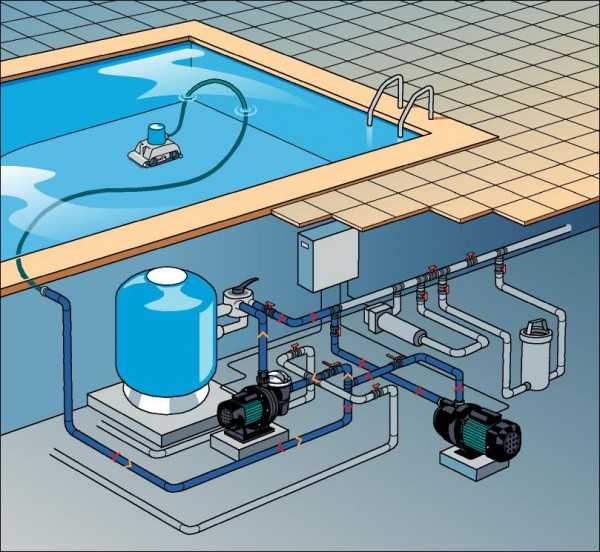

Схема устройства бассейна

Как и обещалось, в конце статьи прикрепляется картинка с подробной схемой устройства бассейна. Здесь нарисован вариант с использованием блока управления, который следит за всеми процессами в системах. Он призван облегчить уход, но это весьма затратное приобретение.

Схема устройства бассейна и его систем

Теперь вы знаете, как устроены системы бассейна и как они взаимодействуют между собой. Надеемся, что статья для вас оказалась крайне полезной. И если это так, то вы можете почитать другие статьи на нашем сайте и узнать много полезного по уходу за бассейном.

пошаговая инструкция как сделать самому

Сидя возле частного дома или дачи в летний зной, вы наверняка представляли, как классно было бы окунуться в прохладную воду собственного бассейна. Наверное, мысль об его устройстве вы сразу прогнали прочь, но она настойчиво возвращалась и буквально преследовала в жаркие дни. Может, не стоит отказываться от столь превосходной идеи?

Ведь можно построить простейший бассейн своими руками, вложив в сооружение минимум средств. И в этом мы рады вам оказать действенную помощь, предоставив полноценную информационную поддержку. У нас вы узнаете о разновидностях искусственных водоемов и особенностях выбора места для расположения чаши.

Мы собрали для вас популярные конструктивные варианты и технологии их строительства. Подробное описание дополнено поясняющими схемами, пошаговыми фото-инструкциями и видео.

Содержание статьи:

  • Планирование и выбор конструкции
  • Монтаж бетонного бассейна
    • Котлован и песчано-гравийная подушка
    • Бетонирование дна бассейна
    • Опалубка и заливка стен
    • Гидроизоляция и выполнение отделки
  • Сооружение бассейна с чашей на поверхности
    • Этап #1 — основание и каркас
    • Этап #2 — гидроизоляция каркаса
    • Этап #3 — подключение коммуникаций
    • Этап #4 — обустройство важных мелочей
  • Альтернативные варианты возведения чаши
  • Полезное видно по теме

Планирование и выбор конструкции

Начать следует, разумеется, с проекта. Сначала нужно оценить состояние участка, определиться с местом, где будет расположен бассейн, выбрать размеры емкости, конфигурацию чаши и т.п.

Важный момент — уровень залегания первого от поверхности горизонта грунтовых вод на участке. Если этот показатель составляет менее одного метра, т.е. грунтовые воды пролегают высоко, строить стационарный бассейн в котловане не рекомендуется.

Галерея изображений

Фото из

Вид устроенного на даче бассейна определяют лишь предпочтения владельцев и размер свободной площадки на участке. Над сооружением можно возвести постоянный пластиковый павильон или временный тент

Один из простейших вариантов устройства бассейна — покупка каркасной конструкции, для установки которой нужно только защитить дно от прорывов

Если на благоустроенной территории есть вымощенная площадка или имеется возможность залить бетонное основание, подойдет надувная чаша искусственного водоема

Несложный процесс установки будет у покупателей цельной или сборной пластиковой чаши, но могут возникнуть осложнения с транспортировкой приятной покупки

Более затратный, но уже и более солидный вариант — строительство чаши из пиломатериалов или кирпича на поверхности. Минус всех поверхностных сооружений — недостаточная глубина

Стеклопластиковую чашу заводского исполнения можно частично заглубить в грунт, а для удобства построить постамент

Самый дорогостоящий и долгосрочный способ обзавестись на даче бассейном — залить бетон в опалубку для дна со стенками и подвести коммуникации

В отличие от временных конструкций стационарный бассейн с бетонной чашей можно оснастить спецэффектами: водопадами, противотоками, форсунками типа джакузи

Вариант сооружения бассейна на даче

Простая в монтаже каркасная конструкция

Надувной бассейн на вымощенной площадке

Сборка бассейна из пластиковых модулей

Устройство жесткого каркаса на поверхности

Полузаглубленный вариант

Строительство бассейна с бетонной чашей

Спецэффекты стационарного бассейна

В качестве альтернативы можно рассмотреть установку переносной каркасной или надувной модели.

Выбирая место для , следует учитывать следующие рекомендации специалистов:

  • Бассейн должен находиться на достаточном расстоянии от жилого дома и других строений, поскольку близкое соседство этих сооружений может разрушительно сказаться на целостности фундамента здания.
  • Нежелательно располагать бассейн в непосредственной близости от деревьев или высаживать их впоследствии, чтобы корневая система, привлеченная большим количеством влаги, не разрослась и не разрушила каркас сооружения.
  • Наличие рядом с бассейном большого количества деревьев также увеличивает интенсивность его загрязнения посторонним мусором и стимулирует рост водорослей.
  • Лучше всего для сооружения бассейна подходят глинистые почвы, которые служат дополнительным барьером для грунтовой влаги, если есть выбор, следует отвести для бассейна именно такой участок.
  • Рытье большого котлована вручную — задание исключительно трудоемкое, лучше выбрать место, к которому можно подвести строительную технику: экскаватор, бетономешалку, возможно, подъемный кран и т. п.

Когда место выбрано, нужно взять лист бумаги и нарисовать на нем будущее сооружение. Следует выбрать конфигурацию чаши и ее глубину, а также обозначить место расположения всех коммуникаций: место подачи воды, лестницу для спуска, место установки фильтра, перелива, подсветки, внешнего освещения и т.п.

На стадии планирования необходимо продумать тип перекачки и очистки воды. На схеме представлен бассейн скиммерного типа. Откачка загрязненной воды производится с поверхности скиммером, а после очистки с подогревом подается через расположенные напротив форсунки (+)

Помимо основного места для слива рекомендуется предусмотреть систему аварийного сброса воды. Электрические провода должны быть уложены в гофру.

На этом этапе необходимо учесть и преимущественное направление ветра на участке. Мусор, попавший на поверхность воды, ветром будет сносить к конкретной стороне бассейна.

Переливная разновидность искусственных водоемов предполагает отток загрязненной воды через переливной желоб в одноименную емкость. После очистки и подогрева она поставляется снова в бассейн через расположенные в районе дна форсунки

В строительных магазинах можно найти наборы оборудования для бассейнов, включающие все необходимое для монтажа.

В такой набор могут входить:

  • ;
  • материалы для возведения стен чаши бассейна;
  • арматура;
  • фланцы и форсунки;
  • фильтр, насос, скиммер;
  • лестница;
  • ПВХ-пленка для отделки и т.п.

Базовый комплект можно дополнить другими элементами, в зависимости от особенностей проекта будущего бассейна.

Самый простой способ устройства бассейна на дачный сезон — приобретение сборного варианта с входящими в комплектацию приспособлениями и оборудованием

Выбирая размеры конструкции, следует помнить, что для одного взрослого человека подходящей для плавания считается глубина в 1,5 м, а рекомендуемая длина бассейна составляет около 5 м. Если предполагается установить трамплин для прыжков или вышку, то следует строить бассейн глубиной 2,5 м или более.

Чем глубже бассейн, чем больше объем его чаши, тем толще следует сделать стенки бассейна, соответственно, тем больше материалов понадобится для выполнения работ.

Отдельно стоит обсудить вопрос конфигурации будущего бассейна. Здесь следует помнить следующий принцип: чем сложнее очертания чаши, тем больше усилий понадобится на реализацию проекта и последующее обслуживание бассейна.

Проще всего построить бассейн с прямоугольными, круглыми или овальными очертаниями чаши. Если все эти моменты учтены заранее, и проект составлен правильно, в ходе строительства возникнет гораздо меньше проблем.

Например, если четкий проект отсутствует, по окончании заливки чаши приходится дополнительно сверлить бетон, чтобы сделать отверстия для коммуникаций.

Выбирая бассейн неправильной конфигурации, следует учитывать, что сложности при его монтаже, а также обслуживании могут значительно возрасти

Монтаж бетонного бассейна

Поскольку работа с бетонной смесью хорошо знакома большинству строителей, бассейн, отлитый из этого материала, считается самым доступным вариантом для самостоятельного изготовления. Но вот простым и легким его не назовешь.

Котлован и песчано-гравийная подушка

Как уже упоминалось ранее, для рытья котлована лучше всего привлечь экскаватор. Если же такой возможности нет, например, отсутствуют подъездные пути для такой громоздкой спецтехники, можно выполнить эти работы вручную, хотя это и потребует значительно больше времени.

Чтобы стены котлована не осыпались во время земляных работ, им следует придать небольшой уклон. Дно должно иметь уклон в сторону слива

Чтобы стенки котлована не осыпались, в процессе выполнения земляных работ им придают небольшой уклон. По центру дна чаши делают дополнительное углубление для устройства отдельного дренажного колодца. Дно котлована также должно иметь небольшой уклон (5-7%), направленный к месту стока воды.

Засыпку начинают с дренажного колодца. Его просто заполняют щебнем и утрамбовывают вровень с поверхностью дна котлована. После этого дно засыпают слоем песка и гравия. На этом же этапе следует продумать особенности монтажа конструкций слива и т. п.

Сначала на дно кладут слой песка, толщиной около 20-30 см, который тщательно и равномерно утрамбовывают. Затем сверху укладывают 10-сантиметровую подушку из гравия, которую также следует утрамбовать.

Независимо от формы чаши и материала, из которого она выполнена, котлован сооружается в определенной последовательности. Сначала выбирают грунт, затем прокладывают коммуникации, укрепляют дно и стенки, в завершении устанавливают чашу (+)

Бетонирование дна бассейна

После монтажа коммуникаций можно приступать к заливке дна бетоном.

Смесь можно приготовить самостоятельно по следующему рецепту:

  • 625 кг песка;
  • 325 кг цемента;
  • 1250 кг щебня;
  • 170 л воды.

Поскольку бетона понадобится много, имеет смысл купить, арендовать или даже сделать своими руками бетономешалку. Для расчета необходимого количества смеси и ее компонентов можно воспользоваться онлайн калькулятором. Такие сервисы есть на многих сайтов поставщиков цемента и строительных материалов.

Имеет смысл также рассмотреть возможность приобретения готовой бетонной смеси промышленного производства, особенно если специальную технику можно подогнать прямо к строительной площадке. В рекомендациях о том, как сделать бассейн из бетона своими руками, есть два варианта бетонирования дна котлована.

В первом случае сначала заливается слой бетонной стяжки 5 см толщиной. Затем сверху монтируется слой арматуры, который заливают еще одним слоем стяжки.

Некоторые мастера рекомендуют сократить время и силы, используя второй вариант заливки. В этом случае сначала монтируют арматуру, которую устанавливают на некотором расстоянии от песчано-гравийной подушки с помощью подпорок (подойдут кусочки кирпича).

Перед заливкой дна котлована для бассейна бетонной стяжкой, на него укладывают арматуру, выполненную из металлических прутьев толщиной 6-8 мм

Затем на дно выливают бетонный раствор таким образом, чтобы он покрыл дно котлована и всю арматуру. Для приготовления бетонного раствора рекомендуется использовать цемент марки М 400 или выше. Арматурную сетку можно сделать из металлической проволоки 6-8 мм.

Рекомендуемый размер ячейки — 150-200 мм. Прутья можно сварить, но проще будет просто зафиксировать их положение с помощью тонкой проволоки. Теперь необходимо дождаться высыхания бетонной стяжки. Время от времени поверхность бетона смачивают водой, чтобы добиться равномерного высыхания.

Опалубка и заливка стен

теперь нужно сделать опалубку, чтобы сделать стены чаши бассейна из бетона. для этого понадобится 30 мм доска. Сразу же следует убедиться, что предусмотрены монтажные отверстия, в которых будет установлено оборудование бассейна.

Чтобы улучшить адгезию свежего раствора к уже уложенному бетонному основанию, перед началом работ основание нужно увлажнить. С этой же целью в раствор для первого слоя заливки стены добавляют пудру из алюминия.

Опалубку для заливки стен бетонного бассейна можно выполнять из досок или фанеры. Чтобы повысить прочность конструкции, ее укрепляют брусом

Для опалубки не обязательно использовать непременно новые доски, подойдут даже старые конструкции б/у, например, со следами старой краски и т. п. Главное, чтобы они выдержали вес бетона. Пригодна для этих целей и влагостойкая фанера. Ее сгибать, поэтому она удобнее доски при создании опалубки нестандартной конфигурации.

Опалубку следует дополнительно укрепить ребрами жесткости. Их изготавливают из бруса 50Х50 мм. Ребра устанавливают примерно в 500 мм друг от друга. Если предусмотрено выполнение стационарной лестницы из бетона, то обрешетку для нее нужно сделать отдельно.

Заранее делают и арматуру, которая нужна, чтобы придать бетонным стенам бассейна дополнительную прочность. Металлические прутья устанавливают сразу же после того, как залили первый слой, пока бетон не успел застыть.

После этого бетон заливают слоями, толщина каждого составляет около 150 мм. Примерно через четыре дня бетон станет достаточно твердым, чтобы опалубку можно было снять.

Гидроизоляция и выполнение отделки

После полного высыхания бетона работы можно продолжать. Сначала выполняют . Некоторые мастера считают необходимым изолировать только так называемые холодные швы, другие советуют уложить слой гидроизоляции по всей поверхности чаши бассейна.

На роль гидроизоляции вполне подойдет рубероид, листы которого укладывают с перехлестом примерно 200 мм. Можно также использовать жидкую резину, битум, ПВХ-мембрану или современные строительные смеси с гидрофобными свойствами. При этом важно учитывать затраты, поскольку площадь чаши бассейна обычно велика, а стоят такие строительные смеси довольно дорого.

Жидкую гидроизоляцию на поверхность чаши бетонного бассейна наносят в два слоя, между которыми необходимо установить армирующую сетку

Чтобы повысить качество гидроизоляционных работ, нужно сначала выровнять стены путем шлифовки. Если используется жидкая гидроизоляция, которую распыляются на стены, нужно нанести два слоя. При этом между первым и вторым слоем рекомендуется уложить армирующую сетку.

После того, как гидроизоляция высохнет, необходимо проверить ее качество. Для этого бассейн наполняют водой и оставляют на 10-12 дней. Следует замерить уровень воды в начале и в конце этого периода. Небольшая разница между этими показателями вполне ожидаема, поскольку вода с поверхности испаряется.

Но если воды убывает слишком большими темпами, значит, гидроизоляция выполнена неправильно, работы следует повторить. После этого поверхность бассейна можно оштукатурить подходящим составом, чтобы подготовить основание для дальнейшей отделки. По верху бассейна делают декоративный бордюр. Его можно отлить из бетона или выложить из кирпича.

Остается установить оставшееся оборудование, а затем облицевать стены бассейна отделочным материалом. Чаще всего для этого используют керамическую плитку. Из-за давления слоя воды стены чаши могут слегка деформироваться. На состоянии плитки это отражается не слишком хорошо: она растрескивается или крошится.

Чтобы предотвратить такое неприятное явление, нужно делать между плитками широкий шов, а для затирки использовать состав с повышенной эластичностью. Довольно сложно класть плитку на неровные поверхности. Владельцам бассейнов со сложной конфигурацией лучше использовать не плитку, а мозаику.

По окончании отделочных работ необходимо подождать еще немного времени, чтобы клей успел хорошо высохнуть. После этого можно наполнить бассейн водой, чтобы проверить качество его изготовления и работу оборудования.

Вместо обмазочных и проникающих вариантов обеспечения гидроизоляции стенок бассейна можно применить полимерную мембрану. Укладывать рекомендовано в два слоя, швы материала свариваются горячим воздухом (+)

Сооружение бассейна с чашей на поверхности

Вполне приемлемый по цене и стоимости сооружения вариант организации на даче бассейна заключается в возведении каркаса из доски с укладкой внутри нее гидроизоляционной оболочки.

Этап #1 — основание и каркас

Для установки конструкции, расположенной полностью на дневной поверхности нужно устроить жесткое ровное основание, способное выдержать вес набранной в чашу воды и купающихся, и соорудить каркас:

Галерея изображений

Фото из

Перед устройством бассейна засыпали песком, утрамбовали и выровняли площадку, установили стальные опоры для стабилизации будущих стенок

На подготовленное основание уложили армированный полимерный гидроизоляционный материала высокой плотности

Из шпунтованной доски собрали стартовый венец каркаса. Для сооружения бассейна доску заготовили заранее: выбрали пазы для соединения

Соединительный узел, сформированный врубкой, укрепили оцинкованным саморезом по дереву

Сборка стенок каркаса для дачного бассейна производится по принципу строительства венцов бревенчатого или брусового дома

Для удобства работы заранее запиленные и подогнанные доски раскладываются возле стен, для возведения которых они предназначены. Элементы лучше заранее пронумеровать

Для получения безупречных соединений шпунта и паза их уплотняют путем простукивания через вспомогательный брусок, необходимый, чтобы не повредить шпунт

По ходу укладки контролируют горизонтальность каждой доски. Только после проверки уровнем завинчваются шурупы

Шаг 1: Устройство основания и установка опор

Шаг 2: Укладка гидроизоляции на основание

Шаг 3: Сборка каркаса из шпунтованной доски

Шаг 4: Дублирование с врубкой саморезом

Шаг 5: Строительство стенок бассейна

Шаг 6: Возведение стенок из толстой доски

Шаг 7: Правила сплачивания шпунтовоной доски

Шаг 8: Ввинчивание шурупов в узловые соединения

Этап #2 — гидроизоляция каркаса

После возведения каркаса его следует обустроить для подключения коммуникаций, насосного и контрольного оборудования, подготовить к укладке внутреннего гидроизоляционного покрытия и к установке дополнительных приспособлений.

Галерея изображений

Фото из

На высоте запланированной кромки воды вырезали в стенках отверстия для ввода трубы на песочный фильтр и для скиммера

После формирования технологических отверстий еще раз проверяется горизонтальность элементов, которая могла быть нарушена при сверлении

Перед укладкой фольгированного покрытия внутрь каркаса бассейна, стенки очищают от заусениц, дно тщательно пылесосят

В подготовленный каркас настилают гидроизоляционное армированное покрытие, оснащенное фольгой с тыльной стороны

Для того чтобы ровно распределить гидроизоляционное покрытие внутри каркаса, его края фиксируют струбцинами по бортику чаши в нескольких местах

Стараясь не повредить гидроизоляцию, аккуратно распределяют материал внутри деревянной чаши. Морщин на покрытие быть не должно

После тщательного выравнивания и скрупулезного разглаживания гидроизоляционной оболочки ее край прибивают к бортику оцинкованными гвоздями

После крепления гидроизоляционной внутренней оболочки ее фиксируют финишной планкой по периметру чаши. Однако эту работу лучше провести после полного обустройства

Шаг 9: Формирование отверстий для фильтра и скиммера

Шаг 10: Проверка горизонтальности после резки отверстий

Шаг 11: Подготовка внутренней поверхности к укладке гидроизоляции

Шаг 12: Настил гидроизоляционного покрытия в каркас

Шаг 13: Фиксация края гидроизоляции для выравнивания

Шаг 14: Подгонка гидроизоляции под реальные размеры

Шаг 15: Крепление выровненной гидроизоляции

Шаг 16: Установка финальной планки по периметру бассейна

Этап #3 — подключение коммуникаций

Бассейн — гидротехническое сооружение, для нормальной работы которого и для обеспечения условий купающимся, требуется ряд технических систем: насос, группа фильтров и т.д.

Техника требует защиты от атмосферных воздействий, выполнять которую будет бокс, приуроченный к узкой стенке чаши.

Галерея изображений

Фото из

Выбрав удобный для будущего использования узкий борт бассейна, устанавливают вертикальные направляющие в перепуски доски

Для сборки стенок бокса устанавливаются горизонтальные направляющие, равные ширине бокса под оборудование

Следуя тем же принципам, согласно которых возводились стенки каркаса, собираются стенки бокса

В качестве опоры для устройства крыши бокса устанавливаются бруски, закрепленные металлическими уголками. Двери навешивают на завершающих этапах

Перед установкой в бокс песочный фильтр компонуют согласно инструкции производителя

Оборудование в сооруженном боксе должно быть установлено так, чтобы рабочие части и нагруженные узлы были доступны для проведения ремонтов и периодического обслуживания

Заполненный песком фильтр дополняется установленным перед ним фильтром грубой очистки. Систему надо оснастить манометром для проведения контроля

Для того чтобы оборудование бассейна не страдало от дождей, ветров и сопутствующих им воздействий, на бокс устанавливается крыша с люком для блиц-конроля

Шаг 17: Вертикальная направляющая

Шаг 18: Установка горизонтального бруска

Шаг 19: Сборка стенок помещения

Шаг 20: Установка балок для устройства крыши бокса

Шаг 21: Подготовка оборудования бассейна к подключению

Шаг 22: Правила обустройства помещения для оборудования

Шаг 23: Использование манометра для контроля давления

Шаг 24: Крыша бокса для защиты оборудования от дождя и пыли

Этап #4 — обустройство важных мелочей

В завершении сооруженный на дачном участке бассейн обустраивается для удобства эксплуатации и обслуживания.

Галерея изображений

Фото из

Построенный бокс надо закрыть дверкой. Ее саму можно сколотить из доски, затем навесить на ременные или металлические петли

Если территория хорошо охраняется, то замком для двери может служить деревянный клин, который на время длительного отсутствия заменит навесной замок амбарного типа

Для комфортного пользования бассейном сооружают лестницу и крепят ее к стене бокса

Для того чтобы исключить получение травм во время купания, устраивают ограждение с поручнями

Для удобства входа и выхода из чаши бассейна внутри него устанавливается лестница из нержавеющего стального сплава

Для того чтобы защитить ванну бассейна от пыли и листвы во время «простоя», устанавливается тент и приспособления для его крепления

Перед тем, как закрыть бассейн и воду в нем от внешнего атмосферного негатива, погружаемую в чашу металлическую лестницу извлекают

Если перепуски деревянного каркаса не устраивают, их можно срезать, а углы зашить металлическими планками

Шаг 25: Навешивание дверного полотна

Шаг 26: Замок для помещения с техникой

Шаг 27: Сборка и установка лесницы

Шаг 28: Устройство поручней над боксом

Шаг 29: Лестница из нержавейки в бассейн

Шаг 30: Тент для открытой чаши дачного бассейна

Шаг 31: Правила использования брезентового тента

Шаг 32: Усиление граней каркаса бассейна

Альтернативные варианты возведения чаши

Выясняя, как построить бетонный бассейн, не стоит забывать и об альтернативных вариантах возведения чаши.

Для ее строительства можно использовать:

  • бетонные или керамзитные блоки;
  • блоки из пенополистирола;
  • стальной лист;
  • готовую конструкцию из стекловолокна или пластика.

При использовании бетонных блоков сначала заливают дно бассейна, а вот стены чаши выкладывают из этих самых блоков. Каждый третий ряд кладки следует армировать, чтобы придать конструкции дополнительную прочность. Из блоков можно сделать и стационарную лестницу, вместо стремянки, которая не так удобна.

Стены бассейна можно выложить из бетонных блоков. Каждый третий ряд кладки следует армировать. Поверхность чаши необходимо обработать гидроизоляцией, а затем провести отделочные работы

Далее чаша обрабатывается так же, как и монолитная конструкция: проводятся работы по гидроизоляции и отделка. В качестве декоративного покрытия можно использовать специальную ПВХ-пленку.

Выглядит она очень привлекательно, стоит значительно дешевле, чем керамическая плитка, да и укладывать ее в разы проще. Но срок эксплуатации этого материала составляет всего 5-7 лет, потом отделку придется обновить.

ПВХ-пленка — удобный материал для отделки бассейнов. Она проста в монтаже и выглядит привлекательно, но служит всего несколько лет

Пенополистирольные блоки крупного формата также укладывают на бетонное основание. Их соединяют с помощью предусмотренных конструкцией пазов и гребней.

Материал очень удобен в работе, поскольку весит немного. При необходимости блоки подрезают обычной ножовкой.

Бассейн со стенами из пенополистирольных блоков сделать не сложно. Конструкцию следует армировать, а затем залить раствор бетона в специальные отверстия

После того, как кладка окончена, следует установить оборудование бассейна, а также арматуру. Ее размещают внутри имеющихся в блоках полостей.

Пространство между трубами коммуникаций и пенополистиролом задувают монтажной пеной. После этого в полости с арматурой закачивают жидкий бетон. Когда конструкция высохнет, можно приступать к отделке готовой чаши.

Бассейн из стального листа можно выполнить как на бетонном основании, так и на тщательно утрамбованном грунте, хотя последний вариант не так надежен, как стяжка. Поскольку стальной лист поставляется в рулоне, из него удобнее всего изготавливать чашу в виде круга, овала или “восьмерки”.

Бассейну из стального листа можно придать круглую или овальную форму. Такие конструкции могут быть углублены в землю или расположены на поверхности

Края листа соединяют специальным профилем, что позволяет избежать сварочных работ. После установки чаши ее застилают ПВХ-пленкой и наполняют водой, чтобы отделочный материал был плотно прижат к стенкам чаши. Для фиксации пленки по верху бортика используют крепежный профиль. После этого устанавливают техническое оборудование бассейна.

Готовая чаша из стекловолокна, пластика или современных композитных материалов — недешевое удовольствие, даже если выбрать типовую конструкцию, а не изготовленную под заказ.

Для доставки и установки чаши придется использовать подъемный кран и другую спецтехнику. Сначала следует вырыть котлован подходящей конфигурации. Затем его дно выравнивают, засыпают слоем щебня или гравия и трамбуют.

Готовую чашу для бассейна непросто доставить и установить в котлован, но дальнейший ее монтаж относительно несложен, поскольку гидроизоляция и отделка не нужна

После этого можно опустить на дно котлована чашу. Пространство между стенами котлована и чашей засыпают грунтом и утрамбовывают. В дополнительной гидроизоляции и отделке такие конструкции обычно не нуждаются. Остается установить оборудование и начать эксплуатацию бассейна.

Вес таких бассейнов обычно относительно невысок, поэтому владельцам участков с высоким уровнем промерзания грунта следует проявить осторожность. Зимой замерзшие грунтовые воды могут просто вытолкнуть чашу на поверхность.

Полезное видно по теме

Здесь наглядно продемонстрирован опыт по заливке чаши небольшого прямоугольного бассейна из бетона:

В этом видео подробно показан процесс отделки бассейна ПВХ-пленкой:

Обустройство собственного бассейна на участке может быть выполнено даже начинающим мастером. Для этого нужно правильно спроектировать конструкцию, а затем выполнить все необходимые работы, точно соблюдая технологию. При правильном уходе самодельный бассейн будет служить долгие годы.

Хотите обзавестись собственным бассейном, но не решили, какой лучше выбрать? Может, есть уже опыт в сооружении или есть, что порекомендовать нам и посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, высказывайте мнение, задавайте вопросы, размещайте фото по теме статьи.

Устройство бассейнов

Нормальная работа любого бассейна обеспечивается установленным в нем инженерным оборудованием. Классическая схема бассейна подразумевает, в первую очередь, комплекс оборудования по водоподготовке. Особенности системы водоподготовки диктуются характером водообмена. Относительно системы водообмена отмечается три типа: проточная, сливная/наливная и рециркуляционная.

Устройство бассейнов рециркуляционного типа включает в себя следующее оборудование:

  • фильтр для воды, поступающей из бассейна;
  • оборудование для дезинфекции воды – дозаторы, подающие химреагенты, ультрафиолетовые или озоновые системы и др. Процесс обеззараживания и установка соответствующего оборудования для рециркуляционных бассейнов обязательны;
  • оборудование для подогрева воды. В открытых бассейнах оно может не использоваться, если предусмотрена сезонная эксплуатация (только летом), в закрытых бассейнах установка такого оборудования обязательна.

С точки зрения водозабора можно рассматривать бассейны скиммерного и переливного типа. Скиммеры – основные элементы фильтровального оборудования в виде квадратного или прямоугольного окна с заслонкой и первичным фильтром для задержки мусора обычно устанавливаются в небольших бассейнах. Переливной тип, как правило, используется в общественных крупных бассейнах. Хотя в последнее время прослеживается повышенный интерес к нему частных лиц, желающих иметь в своих владениях именно переливные бассейны, пусть и небольшие по размеру, — уж очень эффектный внешний вид имеет такой бассейн. Особенно уличный.

Бассейн, устройство которого производилось по скиммерному типу, имеет вид чаши, в которой уровень воды (зеркало воды) находится на 15-20 см ниже бортиков. Данная система фильтрации рассматривает скиммер как заборный элемент воды с последующей ее подачей на глубокую фильтрацию, обеззараживание и подогрев (если он предусмотрен). Как все происходит: вода из бассейна под действием движений купающихся, а также за счет поступления свежей воды через форсунки, поступает в скиммер. Затем она последовательно проходит следующий путь: насос → фильтрация → водонагреватель → станция химобработки → возврат воды в бассейн через боковые форсунки, расположенные напротив скиммера.

В бассейне скиммерного типа движение воды происходит от одной стенки чаши к другой. В соответствии с существующими нормами один стандартный скиммер должен забирать 25-30 кв. м верхнего слоя воды, оснащенный большим заборником – 35-40 кв. м.

Количество скиммеров зависит от размеров бассейна, оно и закладывается изначально в проект.

Устройство бассейна переливного типа сложнее, чем скиммерного. Главная техническая сложность заключена в том, что система перелива требует оборудования дополнительного помещения, которое должно располагаться ниже уровня воды в бассейне (например, в подвале). Помещение обустраивается для размещения в нем переливной емкости, предназначенной для сбора воды, вытекающей из бассейна самотеком через специальные желоба. Собственно по причине вот этого дополнительного помещения и обязательной установки резервуара стоимость переливного бассейна превышает стоимость скиммерного.

Переливной бассейн, схема устройства которого достаточно проста, визуально смотрится очень эффектно и имеет большое сходство с природным водоемом – озером или прудом. Конструктивно это выглядит так: вода переливается через края чаши и попадает в лотки (желоба), которые опоясывают чашу по периметру. Из лотков вода самотеком направляется в переливную емкость, а дальше проделывает такой путь: фильтр → подогрев (если такая опция предусмотрена технологически) → обработка химреагентами (т.е. процесс полной дезинфекции и приведения кислотности к заданному показателю pH) → подача в бассейн через донные форсунки. Считается, что в бассейне переливного типа вода перемешивается равномернее (нет мертвых зон) и степень ее очистки значительно выше, чем в скиммерном.

Когда мы строим бассейн, мы полностью полагаемся на проект бассейна, разработанный с учетом пожеланий и требований Заказчика.

Внутренний бассейн.

Устройство бассейна в частном доме

Возможность круглый год наслаждаться рукотворным водоёмом в собственном доме желанна для многих. И всё чаще и чаще неотъемлемым атрибутом частных домов становятся внутренние бассейны, т.е. сооружённые непосредственно внутри здания. Однако нередко после завершения монтажных работ и введения объекта в эксплуатацию выясняется, что в помещении очень влажно и душно, а на стенах и окнах скапливается конденсат. Чтобы этого избежать, следует комплексно подходить к разработке проекта.

§ Содержание статьи:

  1. Особенности крытых бассейнов.
  2. Проект бассейна: основные тонкости.
  3. Оптимальный размер водного резервуара.
  4. Важность качественной гидроизоляции.
  5. Микроклимат: создание благоприятных условий.
  6. Системы осушения бассейнов.
  7. Рынок: фирмы-производители, цены.
  8. См. полезные видеосюжеты по теме.

§ Особенности крытых бассейнов.

Устанавливаемые в помещении бассейны называют крытыми, закрытыми или внутренними. Конструктивно, вариантами исполнения, используемыми материалами и комплектацией, устройство бассейна в доме почти ничем не отличается от своих аналогов, устанавливаемых под открытым небом. Чаши бассейнов также изготавливают или на объекте, или в заводских условиях, после чего их доставляют на место монтажа. В первом случае их делают бетонными по классической (монолитные) или быстровозводимой технологии (сборные железобетонные конструкции), из листов стали или полипропилена с последующим усилением цементной стяжкой. Во втором случае применяют полипропилен, поливуплен (листовой полипропилен) или стекловолокно.

Главное отличие закрытых гидротехнических сооружений заключается в следующих нюансах. Для их нормального функционирования и поддержания оптимальных климатических условий следует предусмотреть целый комплекс инженерно-технических коммуникаций. Последние включают системы отопления, горячего и холодного водоснабжения, вентиляции (при необходимости, осушения), канализации и электроснабжения. Это значительно увеличивает нагрузку на инженерные сети дома и, следовательно, требует установки более мощного оборудования. Поэтому к решению вопроса о сооружении бассейна в частном доме лучше приступать ещё на начальной стадии проектирования самого здания, так как в уже возведённых жилищах сделать это сложнее.

По желанию покупателя бассейны дополнительно оборудуют различными водными аттракционами: водопадами, фонтанами, гейзерами, системами встречного течения, гидромассажем, горками и трамплинами.

И хотя возведение внутренних водных резервуаров сопряжено с существенными финансовыми затратами, у них есть ряд достоинств, которые оправдывают вложенные средства. Это низкое потребление энергии на обогрев воды, отсутствие надобности в консервации на зиму и, что, наверное, самое важное, возможность их эксплуатации на протяжении всего года.

Внутренний бассейн можно организовать практически в любом помещении. В соответствии с разработанной проектной документацией чашу размещают на цокольном этаже здания, в подвале, либо же в пристройке и даже на верхних этажах и плоской крыше. Для этого предусматривают фундамент и мощную периметральную обшивку, которые смогут выдерживать расчётные нагрузки, сохраняя прочность и цельность конструкции в течение всего срока эксплуатации. Подобная мера предосторожности помогает исключить протечки. Иногда для резервуара возводят отдельное сооружение, что является самым оптимальным вариантом.

§ Проект крытого бассейна: основные тонкости.

Возведение бассейнов в частных домах представляет собой сложный и трудоемкий процесс, требующий системного подхода. И чем раньше вы об этом задумаетесь, тем технически легче и экономичнее в финансовом плане будет реализация намеченного замысла. Но не всё так просто.

Первая трудность, с которой сталкивается потенциальный покупатель – это выбор компании, которая смогла бы предоставить полный пакет услуг не только по проектированию, гидроизоляции, внутренней отделки бассейна, реконструкции водного резервуара и другого сопутствующего оборудования, но и по проведению вспомогательных инженерно-технических сетей, обеспечивающих оптимальный микроклимат в бассейне. Как правило, такие фирмы встречаются не часто. Выхода из такой ситуации минимум два: поиск организации широкого профиля или параллельное сотрудничество сразу с несколькими компаниями, выполняющими свою часть работы, что, согласитесь, не всегда удобно.

Когда вопрос с фирмой решён, приступают к разработке архитектурно-планировочного решения. На объект выезжают специалисты. Они рассчитывают сложность и объём предстоящих работ, делают геодезическую разведку, определяя свойства почвы и уровень грунтовых вод, а также динамику его колебания в течение всего года. На основании полученных результатов становится известно, насколько пригодна отведённая территория для устройства углублённой в земле конструкции, где её расположить и какому типу чаши лучше отдать предпочтение.

Если помещение для бассейна уже возведено, составляют обмерочный чертёж и подготавливают несколько максимально разносторонних вариантов планировки помещения, размеров и формы чаши, определяются со схемой рециркуляции воды (применение скиммеров или переливных желобов), выбирают фильтрационное оборудование, контрольную автоматику.

Параллельно разрабатывают проект вентиляции и осушения бассейна с учётом строительного плана постройки, площади зеркала воды, размеров помещения, схемы прокладки коммуникаций, определяют необходимую мощность электротехнического оборудования, параметры отопительного агрегата, температуру теплоносителя, предусматривают техническую камеру. После утверждения проекта заказчиком приступают к инсталляционным работам.

§ Определяем оптимальный размер бассейна.

Чтобы определить оптимальный размер, глубину и форму будущего водного резервуара, следует выяснить, для чего его будут использовать, на какое количество людей он будет рассчитан, с учётом их принадлежности к той или иной возрастной группе и плавательных навыков. Для людей с ограниченными физическими возможностями отдельно предусматривают специальные спуски в воду, оборудованные вспомогательными поручнями, держателями.

В случае с возводимыми на объекте чашами трудностей не возникнет, технологии позволяют делать их любого формата. Это предоставляет широкие возможности для реализации творческого полёта дизайнерской мысли и исполнения самого нестандартного пожелания заказчика.

Форму и габариты чаши выбирают в зависимости от её назначения. Гидромассажные SPA обычно делают небольшим объёмом (1) – 6-8 кубических метров, резервуары для плавания (2) – просторными, глубиной до 1,6 м. Несомненно, польза от гидромассажного СПА-бассейна оправдывает затраты на его оборудование.

По-другому дело обстоит с готовыми резервуарами. В ассортименте производителей обычно представлено несколько серийных моделей определённой формы нескольких типоразмеров. При этом не все берутся за исполнение нестандартного решения, стоимость которого будет на 15-25% выше. Так, габариты композитных чаш варьируются от 2 × 2 × 1,5 м до 13 × 5,5 × 2.5 м (длина-ширина-глубина), а их объём составляет 6-180 куб.м. Среднестатистический оптимальный размер бассейна в частном доме – 7 × 3,5 × 1,5 метров.

Предназначенные для медицинских целей внутренние бассейны традиционно делают компактными объёмом 6-8 кубических метров, дополнительно комплектуют их гидромассажными форсунками, создающими расслабляюще-оздоровительный эффект. Плавательные модели – прямоугольной формы глубиной в среднем 1,2-1,6 м. Если он будет использован для ныряния, глубину увеличивают в соответствии с пожеланиями хозяина дома.

Обязательным условием при обустройстве бассейна является наличие обходных дорожек (см. фото ниже), предусмотренных по всему периметру чаши, с небольшим уклоном в противоположную от её бортов сторону. Это позволит предотвратить попадание грязи обратно в резервуар. Их ширина варьируется от 0,4 до 1,25 м. Этого расстояния вполне достаточно для безопасной эксплуатации.

Устройство бассейна в доме предусматривает обходные дорожки. Их делают с небольшим уклоном в противоположную от чаши сторону. Для улучшения эргономичности резервуары оборудуют ступенями и поручнями, которые существенно облегчают спуск и выход из воды.

§ Важность качественной гидроизоляции.

Поскольку крытые гидротехнические сооружения часто размещены внутри здания или находятся в непосредственной близости от него, важным условием их безопасной эксплуатации является качественная гидроизоляция. Особенно это актуально для железобетонных и щитовых конструкций, которые не представляют собой полноценную преграду для влаги. Со временем из-за динамических нагрузок, вызванных давлением воды внутри чаши и пучением грунта в зимний период, температурных перепадов в них могут образовываться микротрещины, через которые будет просачиваться вода и подмывать фундамент, что чревато серьёзными последствиями.

Поэтому, во-первых, необходимо следить, чтобы при изготовлении чаши использовался высокопрочный портландцемент марок 400-500 с гидроизоляционными добавками, устойчивый к заморозкам и невосприимчивый к воз действию сульфат-ионов. Во-вторых, стенки таких резервуаров с внутренней и внешней сторон обрабатывают эластичными полимерцементными мастиками, например, Aquamat (Isomat SA, Греция), Ceresit CR 65 (Henkel Bautechnik, Украина).

Также предусматривают дополнительную защиту, которую обеспечивает проникающая гидроизоляция. Ее суть заключается в нанесении специальных составов, например, Сеm-Kote CW Plus (Gemite, США), Penetron («Пенетрон-Россия», Россия), которые содержат нерастворимые соединения, закупоривающие поры бетона. Также с этой целью используют всевозможные полимерные плёнки, например, Flagpool (Flag, Италия), Alkorplan (Renolit, Бельгия). Особое внимание уделяют стыкам и швам резервуара.

§ Микроклимат в бассейне: создание благоприятных условий.

Как известно, через зеркало воды испаряется достаточно большое количество влаги в сутки (в среднем 0,22 кг/час с 1 кв. м при температуре воды + 24.. +26 °C). Скорость образования влаги и её объём напрямую зависят от размеров резервуара, а именно его поверхностной площади и глубины, скорости воздушного потока и разности температур между водой в чаше и воздухом в помещении. Чем ярче выражен этот контраст в пользу резервуара, тем интенсивнее испарения.

Чтобы в крытых бассейнах можно было купаться круглый год, нужно тщательно продумать систему обогрева. Количество, производительность отопительных приборов и их расположение определяют в зависимости от объёма помещения, использованных материалов и площади светопрозрачной части конструкции.

Халатное отношение к этой проблеме в конечном итоге может вылиться в серьёзные проблемы. Во-первых, высокая влажность в сочетании с достаточно тёплой температурой воздуха служит благоприятной средой для развития микроорганизмов (бактерий и плесневых грибков), что несёт угрозу здоровью жильцов дома. Во-вторых, скапливающийся на стенах и потолке конденсат может привести к преждевременному разрушению постройки.

Основную нагрузку по созданию благоприятных климатических условий в помещении бассейна берут на себя системы приточно-вытяжной вентиляции, осушения и отопления. И от того, насколько грамотно рассчитаны и смонтированы их функциональные узлы, напрямую будут зависеть состояние вашего здоровья и долговечность самого помещения. Для обеспечения нормального микроклимата температуру воды поддерживают на уровне +26…+29 °С, помещение прогревают до +27…+31 °С. Влажность воздуха не должна превышать 50-65%, минимальная циркуляция воздушного потока – 80 куб.м / час из расчета на одного человека.

К решению вопроса подходят комплексно. Первостепенные задачи вентсистемы – регулировка влажности, предотвращение образования конденсата, контроль точки росы, обеспечение притока свежего воздуха. Хорошим подспорьем в этой ситуации является контрольная автоматика.

Расположение воздуховодов климатических систем рассчитывают так, чтобы они обеспечивали равномерную циркуляцию воздуха в помещении.

Воздуховодные коммуникации собирают так, чтобы отводимая влага была изолирована от других помещений дома. Их расположение (сверху или снизу) обусловлено конструкционными особенностями здания. В помещении с бассейном создают небольшое разрежение воздушной среды. Силовые агрегаты выносят в техническое помещение.

В зависимости от технических требований к объекту и финансовых средств, которыми располагает хозяин дома, устанавливают приточно-вытяжное, вытяжное, приточное вентиляционное оборудование. Наряду с достоинствами каждая из систем не лишена недостатков. Они не всегда достаточно регулируют влажность в помещении. При установке вытяжной вентиляции свежий воздух проникает в помещение через всевозможные щели в постройке. К слабым сторонам приточных установок можно отнести не совсем эффективный отвод отработанного воздуха.

§ Автоматизированные системы осушения бассейнов.

Когда вентиляционная система не справляется с отводом влажного воздуха из помещения, для поддержания оптимального микроклимата в бассейне дополнительно используют автоматические осушители, которые оснащают встроенными или выносными датчиками, таймером. Они могут быть напольными, настенными (рассчитаны на площадь до 20 кв. м) или канальными (для внутренних бассейнов площадью до 40 кв. метров). Отдельное применение этих устройств нецелесообразно, поскольку – хоть и удаётся устранить влагу – отсутствует циркуляция воздуха, что плохо для закрытых помещений. Наиболее удачным вариантом является комбинация приточно-вытяжной вентиляции и системы осушения. Но и стоит такое решение недешево.

Принцип работы осушителей следующий. Мощный вентилятор всасывает насыщенный влагой воздух. Проходя через теплообменник, он охлаждается до образования конденсата, который впоследствии удаляется в канализацию. Далее, после предварительного нагрева, высушенный воздух подают обратно в помещение. Вот и весь принцип.

По специальным таблицам находят требуемую мощность оборудования, которая варьируется от 60 до 900 Вт. Производительность определяется количеством удаляемого конденсата, которое для бытовых устройств составляет 10-100 л/сутки. Число и место расположения осушительных установок определяют расчётным методом, принимая во внимание площадь зеркала воды (м2).

Оптимальный уровень влаги помогают поддерживать компактные осушители настенного или напольного типа. Чтобы на окнах не образовывался конденсат, в близости от них устанавливают осушители воздуха.

Эти устройства размещают непосредственно в помещении с бассейном или в аппаратной, для чего предусматривают воздуховодные каналы. Во избежание короткого замыкания их заземляют. Как видите, осушение является важной составляющей эксплуатации бассейнов.

Вентиляционное оборудование достаточно широко представлено и на отечественном рынке. В зависимости от потребностей покупателей можно выбрать наиболее оптимальное решение для каждого конкретного случая. Это могут быть приточно-вытяжная система, например, EPVS-200 (Electrolux, Швеция, цена – $550), Eco-V (LG, Корея, цена – $2400), дополненная осушителями, например, Dantherm (Дания, от $1300), Neoclima (Греция, цена от $2000) или система с трёхступенчатой утилизацией тепла, предназначенная для осушения и вентиляции воздуха, например, Aquavent DPH-WP (Frivent, Австрия), или установка с возможностью обогрева, увлажнения и вентиляции, например, ThermoCond (Menerga, Германия).

§ Предложения на рынке: фирмы-производители, цены.

Разработкой проектов крытых бассейнов, их изготовлением и установкой занимается множество фирм. Среди них хорошо известны «Аква-Люкс», «Альбион», «Аспар Пул», «Водный мир» (бренд Fiber Pools), «Всеслав», «Галерея Бассейнов», «ДМВ», «Орион ГЕО», «Премиум Аква», «Ювента-групп» (все – Украина). На производстве бетонных резервуаров специализируются «Аспар Пул», «АТМ», «Всеслав», «Галерея бассейнов», «ДМВ», «Стальные чаши» представлены торговой маркой Astralpool (Испания). Полипропиленовые резервуары изготавливают «Альбион», «Аспар Пул». Резервуары (чаши) из поливуплена (листовой полипропилен) делает «Альбион». Чаши из стекловолокна выпускают «Водный мир», «Орион ГЕО». Готовые стекловолоконные резервуары также представлены иностранными брендами, такими как: Astralpool (Испания), Compass Pools (Австралия), Jean Desjoyaux (Франция). В зависимости от габаритов, материалов изготовления, предварительных работ, сложности конструкции и комплекта сопутствующего оборудования цены на крытые бассейны в полной комплектации («под ключ») стартуют примерно от

6 тыс. долларов.

СМ. ЕЩЕ: расчет стоимости бассейна.

Дорогой читатель, пожалуйста, оцените статью 🙂

Устройство бассейна: проектирование, изоляция, вентиляция

Многие люди мечтают о возможности иметь рукотворный водоем в своем собственном доме. Сейчас в частных домах довольно часто сооружают внутренние бассейны, устроенные внутри здания. Довольно часто после того, как работы окончены и объект введен в эксплуатацию, оказывается, что на окне скопилась влага, внутри помещения душно и влажно. Если вы хотите избежать таких ситуаций, очень рекомендуем подходить к проработке проекта бассейна комплексно. Устройство бассейна – задача не из легких.

Что может прекраснее, в жалкий летней день поплескаться в бассейне в загородном доме. Чтобы сделать бассейн, совсем необязательно владеть хорошими знаниями в области строительства бассейнов но с технологии в этом направления ознакомиться стоит.

Различные виды бассейнов

Бассейны, устанавливаемые в помещении, называют внутренними, крытыми или закрытыми. По комплектации, используемым материалам устройство домашнего бассейна ничем не отличается от бассейна, который установлен на открытом воздухе.

Чаши для внутренних бассейнов можно изготовить или на объекте, или в фабричных условиях. Если чаши изготавливают на объекте, ее можно сделать бетонной по классической монолитной технологии. А можно из железобетонных сборных конструкций по быстрой технологии либо собрать из стальных листов или из листов полипропилена и усилить цементной стяжкой. Если чаша бассейна изготавливается непосредственно на объекте, тогда применяют полипропилен или стекловолокно.

Схема фильтрация бассейнов.

Основное отличие внутренних бассейнов от бассейнов на открытом воздухе заключается в следующем. Для их полноценного функционирования и содержания в нормальных условиях необходимо предусматривать комплекс технических и инженерных коммуникаций. Этот комплекс включает в себя системы водоснабжения (холодного и горячего), канализации, вентиляции, электроснабжения и системы отопления. В случае необходимости нужно предусмотреть систему осушения и аварийного сброса воды. Монтаж всех вышеперечисленных систем значительно увеличит нагрузку на энергетические сети здания, поэтому необходимо будет предусмотреть также установку более мощного оснащения, вплоть до строительства собственной подстанции. В уже построенных домах решать вопрос возведения бассейна довольно сложно, поэтому данный вопрос рекомендуется обдумать еще на стадии создания проекта дома.

Вернуться к оглавлению

Добавочные аттракционы

По отдельному запросу заказчиков внутренние бассейны могут быть оборудованы водными дополнениями: системами разгона волны, гидромассажем, трамплинами, горками, фонтанами и водопадами.

Схема опалубка для бетонного бассейна.

Если рассматривать ситуацию с одной стороны, то сооружение крытых бассейнов связано с дополнительными затратами, а с другой стороны существуют определенные преимущества, которые оправдают вложенные средства. Во-первых, закрытый бассейн можно эксплуатировать в течение всего года, отсутствует необходимость консервировать бассейн на зиму и, что немаловажно, снижается потребление электричества, необходимого для обогрева воды.

Устройство внутреннего бассейна может быть осуществлено в любом помещении дома. Технической документацией может быть предусмотрено расположение чаши бассейна в цокольном этаже, в отдельно стоящей пристройке, в верхних этажах здания и даже на эксплуатируемой кровле. Предусматривается соответствующий фундамент, обшивка, способная выдержать соответствующие расчетные нагрузки, и просчитываются прочность и целостность каркасных конструкций на протяжении срока эксплуатации.

В редких случаях для бассейна сооружают отдельное помещение, и это будет являться самым лучшим вариантом.

Вернуться к оглавлению

Основные тонкости проектирования крытого бассейна

Схема водоподготовка для бассейна,

Устройство бассейна в частном доме – это достаточно сложный и затратный процесс, который требует системного подхода.

Рекомендуем задуматься об этом как можно раньше, от этого будет зависеть легкость и в реализации вашего замысла, да и в финансовом плане выйдет дешевле.

Самая первая трудность, с которой вы столкнетесь, – это выбор подрядчика. Самый идеальный вариант – фирма, предоставляющая полный спектр услуг: проектирование, внутреннюю отделку помещения, монтаж чаши бассейна, установку оборудования, проведение коммуникаций, монтаж инженерных сетей. Такие компании – большая редкость. Из этой ситуации существует 2 выхода: искать фирму широкого профиля, пусть даже из другого региона, или выбрать сотрудничество с несколькими фирмами. Во втором случае вам придется либо нанимать прораба, координирующего действия этих компаний, либо заниматься этим самостоятельно.

Если вы уже решили вопрос с компанией подрядчиком, пора приступать к разработке плана и решать архитектурно-планировочные вопросы. К вам приедут специалисты, рассчитают объем и сложность работ, проведут геодезические исследования, определят не только свойства почвы, но и динамику грунтовых вод на протяжении календарного года. Согласно полученным в течение исследования результатам станет понятно, пригодна ли выделенная вами территория для сооружения бассейна, где лучше расположить чашу и какой тип чаши из всех возможных вариантов предпочесть.

Схема устройства чаши переливного бассейна: 1) Плиточная затирка водостойкая. 2) Клей водостойкий . 3) Сетка армированная. 4) Гидроизоляционное покрытие. 5) Раствор Цементно-песочный. 6) Лента герметизационная. 7) Шнур для обработки «холодных» стыков. 8) Пластификаторы.

Если бассейн сооружают в уже построенном помещении, специалисты составят обмерный план этого здания и предложат несколько вариантов, как спланировать помещение, а также формы и размеров чаши. Они разработают схему рециркуляции, подберут контрольную автоматику и оборудование для фильтрации воды.

С вами обсудят проект вентиляции помещения, план прокладки различных коммуникаций и схему осушения бассейна. вы сможете на стадии проектирования ознакомиться с площадью зеркала воды, мощностью оборудования, как электротехнического, так и отопительного. Только после того, как все схемы, планы и расчеты будут готовы и вы их утвердите, подрядчик приступает к монтажным работам.

Вернуться к оглавлению

Оптимальные размеры бассейна

Для определения оптимальных размеров бассейна, его глубины и формы, необходимо четко представить себе, в каких целях вы будете его использовать. Для какого максимального количества людей он будет рассчитан. Даже возрастная категория этих людей и их плавательные навыки будут иметь огромное значение. Для людей, возможности которых ограничены, должны быть предусмотрены специально оборудованный спуск в воду с поручнями и вспомогательными держателями.

Схема гидроизоляция и облицовка ванны бассейна.

Габаритные размеры чаши и ее форму обычно выбирают по назначению. Гидромассажные и SPA ванны обычно проектируют и сооружают небольшими – на 7-10 м². Бассейны для занятия плаванием – просторнее, глубиной до 2 м². Нет сомнений, что затраты на проектирование и постройку гидромассажного SPA бассейна будут с лихвой оправданы удовольствием и пользой.

Совсем иначе складывается ситуация с готовыми чашами. Производителями представлены несколько моделей, производимых серийно с определенной формой и утвержденными размерами. Очень немногие заводы согласятся изменить размер чаши, запущенной в серийное производство, по прихоти одного заказчика. Объем чаш из композитного материала – 6-180 м². А длина – 2-13 м².

Схема монтажа системы вентиляции бассейна.

Обязательным условием при устройстве бассейна является прокладка обходных дорожек. Предусмотренные по периметру чаши монтируются с небольшим уклоном в сторону от бортиков. Это делается, чтобы грязь после того, как бассейн почистят, не попадала обратно. Ширина дорожек 40-50 см. Такой ширины достаточно для того, чтобы избежать травм в процессе эксплуатации.

Для лучшей эргономики чаши бассейнов оборудуют поручнями и ступенями.

Вернуться к оглавлению

Важность гидроизоляции

Для гидротехнических сооружений, коим и является бассейн, если оно расположено внутри здания, самым важным вопросом безопасности является гидроизоляция. Конструкции из железобетона не являются преградой для влаги. Динамические нагрузки внутри стенок чаши бассейна, постоянное давление воды на стенки и перепады температуры рано или поздно приведут к образованию микротрещин. Вода будет просачиваться сквозь них, подмывать фундамент. Серьезные последствия неизбежны.

Схема устройства фильтра для очистки воды в бассейне.

При заливке чаши используйте только высокопрочный портландцемент соответствующих марок. Наличие гидроизоляционных добавок обязательно. Стенки чаши и с внутренней, и с внешней стороны обработать полимерными мастиками. Можно дополнительно обработать стенки чаши проникающей гидроизоляцией. Она закупоривает поры бетона и образует на поверхности полимерную пленку. Особое внимание уделите швам, стыкам и углам чаши.

Вернуться к оглавлению

Микроклимат в помещении бассейна

Как нам известно из курса физики, зеркало воды испаряет большое количество влаги. С 1 м² при температуре воды в 25°С испаряется 220 г. Скорость образования влаги и объем ее испарения пропорционален размерам вашей чаши бассейна, зависят от ее глубины, разности температуры воды и воздуха в помещении. Чем сильнее отличается температура, тем больше испарений.

Для того чтобы в бассейне можно было купаться круглый год, тщательно продумайте систему обогрева. Немаловажными вопросами будут: количество и производительность приборов отопления, их расположение. Все это зависит от объема вашего помещения и площади прозрачной части его конструкции.

Схема устройства скиммерного бассейна.

Недостаточно тщательная проработка этих вопросов может впоследствии привести к очень серьезным проблемам. Повышенная влажность в помещении в сочетании с высокой температурой – благодатная почва для развития различных микроорганизмов, плесневых грибков и бактерий. Конденсат, скапливающийся на потолке, впоследствии может привести к повреждению и разрушению конструкции.

Системы вентиляции помогут вам в создании климатических условий. Вентиляция бывает вытяжной и приточной. Запомните: от грамотно спроектированной и смонтированной системы вентилирования зависит ваше здоровье. Зона комфорта для человека находится в следующих границах: температура воды – 26-28°С, температура воздуха – 27-30°С, влажность воздуха должна быть не более 55-65%. Воздушный поток должен циркулировать со скоростью 80 м² в час в расчете на одного человека.

Решать этот вопрос нужно комплексно. Отличным помощником послужит контрольная автоматика. Она поможет вам решить основные задачи: регулировать влажность, предотвращать образование конденсата, контролировать точку росы и обеспечивать приток свежего воздуха.

Вернуться к оглавлению

Циркуляция воздуха в помещении бассейна

Схема устройство бассейна с кирпичными стенами: 1 – Подушка песчаная. 2 – Щебеночная подготовка. 3 – Замок бетонный. 4 – Стена кирпичная. 5 – Стяжка цементная. 6 – Замок глиняный. 7 – Обмазка битумная.

Как расположить воздуховоды, чтобы обеспечивалась равномерная циркуляция воздуха в помещении?

Воздуховоды собирают таким образом, чтобы отводимая ими влага изолировалась от прочих помещений здания. Как их расположить сверху или снизу? Это зависит от конструкционных особенностей вашего дома. Силовые агрегаты вынесите в специально выделенное техническое помещение.

Рекомендуем установить приточное и вытяжное вентиляционное оборудование.

При монтаже только вытяжной вентиляции воздух в помещение будет проникать через все щели в конструкции дома, которые есть. Отдельно установленная приточная установка не будет эффективно отводить отработанный воздух.

Вернуться к оглавлению

Системы осушения бассейна

Если вентиляционные системы не справляются с выводом влажного воздуха, то для обеспечения микроклимата в помещении бассейна используют дополнительные осушители. Осушители могут быть автоматическими, и оборудованы таймером, а также со встроенными или вынесенными датчиками.

Схема поливочного бассейна с самоочищением воды: 1) Помпа. 2) Извилистый ручей. 3) Каскад. 4) Устройство для сбора плавающего сора. 5) Слой гальки. 6) Трубы дренажные.

Существуют разные виды осушителей, такие как напольный и настенный. Они рассчитаны на площадь помещения до 22 м². Для закрытых бассейнов с площадью более 40 м² предусмотрены канальные осушители. Применять отдельно осушители не рекомендуется. Они только устраняют влагу и не обеспечивают циркуляцию воздуха в помещении. Оптимальным вариантом будет комбинация осушителей с приточной и вытяжной вентиляцией. Высокая стоимость этого решения однозначно себя оправдает.

Воздух, насыщенный влагой, всасывается мощным вентилятором, проходит через теплообменный элемент, охлаждается и превращается в конденсат. Конденсат удаляется через канализацию. После нагрева сухой воздух подается обратно в то же помещение. Таков принцип работы осушителя. Производительность работы этого оборудования составляет от 15 до 110 л удаляемого конденсата в сутки. Мощность агрегатов от 60 Вт до 1 кВт. Количество и места расположения осушителей определяются площадью зеркала чаши. Иногда напольные осушители устанавливают возле окон для того, чтобы конденсат не оседал на стеклах.
