Несмотря на умеренный климат, строительство бассейнов в частных домах в нашей стране довольно популярно. При возведении отелей, спортивных клубов в проект тоже чаще всего закладывается бассейн. Водные виды спорта становятся одними из любимых у населения: о пользе плавания и аквааэробики для здоровья известно, пожалуй, каждому. И не стоит забывать об удовольствии!

В статье мы расскажем, какие этапы включает проектирование и строительство бассейна.

Прежде чем приступать к работам по проектированию и строительству бассейна, нужно внимательно ознакомиться с правилами и требованиями, регламентирующими выбор оборудования и материалов, проведение необходимых расчетов. Среди ключевых документов можно выделить:

  • ГОСТ Р 53491.1-2009 [1] ;
  • СанПиН 2.1.2.1188-03 [2] ;
  • СП 31-113-2004 [3] ;
  • СП 118.13330.2012 [4] и другие.

Прежде всего эти документы необходимы проектировщикам. Если у заказчика бассейна нет специального образования и опыта, проектирование следует поручить специалистам.

В этих документах рассматриваются функциональные и технологические требования к проектированию и строительству ванн и помещений бассейнов для спортивных и оздоровительных занятий. Требования разработаны на основе опыта проектирования и практики эксплуатации бассейнов различного назначения, с учетом правил спортивных соревнований.

В целях обеспечения надлежащего качества воды особое внимание в нормативной документации уделяется организации и осуществлению процессов водоподготовки (включая методы очистки и обеззараживания воды: механические, физические, химические и их сочетание), режимам и условиям их проведения, соответствующим системам, установкам и оборудованию, а также применяемым материалам и реагентам.

Типы бассейнов выделяют на основе принципа водообмена, способа отведения воды на очистку или целевого назначения объекта.

Классификация по характеру водообмена:

  • рециркуляционный — вода циркулирует в замкнутой системе;
  • проточный — с непрерывной подпиткой чистой водой;
  • с периодической сменой воды — полный слив и наполнение новой водой после каждого посетителя (этот тип бассейна разрешен в медицинских учреждениях для проведения лечебных процедур).

Классификация по способу забора воды на фильтрацию:

  • переливной — имеет по периметру переливные лотки, в которые попадает поверхностный загрязненный слой для последующей очистки;
  • скиммерный — оборудован устройством (или несколькими) с плавающей заслонкой, находящимся в стене бассейна на уровне зеркала воды. Данное устройство предназначено для отвода верхнего загрязненного слоя воды к фильтровальной установке.

Имеет место и

классификация по назначению:

  • плавательные бассейны — спортивные, детские, учебные и т.д.;
  • неплавательные бассейны — купальные, в частности плескательные, волновые, гидромассажные, термобассейны и т.д.

Выбор материалов для изготовления чаши бассейна очень широк: высококачественная нержавеющая сталь, полипропилен, стеклопластик. Определяется он наличием средств, особенностями места для строительства и требованиями заказчика.

Однако наиболее распространенным материалом является железобетон, позволяющий воплощать в жизнь идеи бассейнов для спортивных, оздоровительных или развлекательных целей, различных форм и размеров. К примеру, технология заглубленного железобетонного бассейна позволит органично вписать водоем в ландшафт загородного участка или изящно оформить аквазону в доме отдыха, аквапарке, фитнес-центре.

Основные преимущества бетонных бассейнов — в универсальности, долговечности, устойчивости к воздействию окружающей среды и температурным перепадам. А огромный выбор современных облицовочных материалов позволяет сделать бассейн уникальным.

Именно о технологии строительства бетонных заглубленных бассейнов мы и поговорим подробнее.

Проектирование как первый и важнейший этап строительства бассейнов

Первый и, без преувеличения, решающий шаг на пути сооружения бассейна — создание проекта с анализом всех особенностей будущего водоема. Проектирование одинаково важно как для бассейнов, находящихся внутри помещения, так и тех, что эксплуатируются под открытым небом. Во втором случае важно не только разработать проект самого бассейна, но и предложить варианты благоустройства прилегающей территории.

Справка
По СанПиН 2.1.2.1188-03 [5] , открытая аквазона должна располагаться на расстоянии не менее 100 м от территории больниц и детских учебных заведений, а также от жилых домов и автостоянок. Вокруг уличного бассейна для защиты от пыли и ветра нужно предусмотреть древесные и кустарниковые посадки шириной не менее 5 м со стороны, прилегающей к проезжей части [6] . При этом не рекомендуется высаживать породы деревьев, выделяющие при цветении хлопья, волокнистые вещества и опушенные семена [7] .

Нужно иметь в виду, что эти нормы действуют для общественных бассейнов.

На этапе архитектурного проектирования указывается тип, расположение, форма и размеры бассейна. Далее следует статический расчет чаши для определения величины внешних нагрузок и придания конструкции необходимого запаса прочности. Статический расчет чаши бассейна включает в себя:

  1. Выбор конструкции и материалов ванны.
  2. Проектирование основания и фундамента под чашу (в случае с заглубленными бетонными конструкциями учитывается наличие грунтовых вод, глубина промерзания, степень просадки грунта).
  3. Расчет направления и величины нагрузок на все элементы.
  4. Составление расчетной схемы.
  5. Расчет сечений элементов конструкции.

Проектирование оборудования для обработки воды бассейна

Разрабатываемая проектом технологическая схема водоподготовки скиммерного бассейна включает в себя следующее:

  • Вода из чаши бассейна при помощи скиммера забирается циркуляционным насосом и подается на песчаный фильтр, где очищается от механических примесей.
  • Для повышения эффективности обеззараживания воды и снижения расходов на препараты для дезинфекции проектом может быть предусмотрено прохождение отфильтрованной воды через установку ультрафиолетового обеззараживания. Для этих же целей вместо УФ-установки может быть предложена система озонирования.
  • Подогрев и поддержание заданной температуры воды в бассейне может производиться с помощью электронагревателя или водоводяного теплообменника, подключенного к системе теплоснабжения объекта.
  • Контроль и поддержание необходимых параметров качества воды могут осуществляться как вручную, так и непрерывно с помощью автоматической станции, которая производит необходимые измерения и управляет насосами-дозаторами рН-корректора и хлорсодержащего препарата, завершая цикл, обработанная реагентами вода вновь поступает в бассейн через форсунки.

Подбор оборудования водоподготовки осуществляется в соответствии с требованиями СанПиН 2.1.2.1188-03 «Плавательные бассейны. Гигиенические требования к устройству, эксплуатации и качеству воды. Контроль качества».

Когда проектные работы выполнены, можно приступать непосредственно к строительству.

Подготовка котлована

Нижняя поверхность дна бассейна должна располагаться выше уровня грунтовых вод. В противном случае устройство чаши бассейна на участке с высоким уровнем грунтовых вод требует особых дорогостоящих мероприятий по водопонижению как на период строительства, так и для дальнейшей эксплуатации, а также потребуется привлечение специализированной организации. Незаполненная водой чаша, погруженная в грунтовые воды, может всплыть.

При расчете глубины котлована учитывается толщина песчано-гравийной подушки, цементно-песчаной стяжки, оклеечной гидроизоляции, цементно-песчаной стяжки для защиты гидроизоляции при установке арматуры, толщина бетона и отделочных материалов в донной части чаши, а также степень заглубления чаши.

После извлечения грунта дно котлована выравнивается и утрамбовывается. Профиль дна котлована должен соответствовать профилю железобетонной чаши. Для защиты гидроизоляции, прокладываемой по стенам котлована, используются специальные материалы. При устройстве чаш для круглогодичного использования выполняется их теплоизоляция.

При отсутствии проекта железобетонной чаши работы по ее армированию и бетонированию должны выполняться под руководством дипломированного инженера-строителя.

Опалубка

Следует уделить внимание качеству и материала, и установки опалубки, которая должна строго соответствовать форме будущей чаши. Это обеспечит экономию времени и материалов при штукатурных работах.

Армирование чаши и устройство ниш и отверстий для установки закладных элементов оборудования бассейна

Для придания прочности конструкции чаши бассейна может применяться стальная арматура класса А500С (В500С) по ГОСТ Р 52544-2006, соединение арматуры производится с помощью вязальной проволоки.

Для получения отверстий и ниш в железобетонной конструкции в опалубку вставляют вкладыши из пенопласта или древесины по размерам, соответствующим отверстиям (нишам). При установке вкладышей вырезать арматуру не рекомендуется. Если арматуру все же необходимо вырезать, то у мест выреза добавляют стержни по периметру ниши или отверстия с площадью сечения, равной площади сечения вырезанной арматуры.

Бетонирование

Для бетонирования используется тяжелый бетон класса по прочности В25 (марка М350), с маркой по водонепроницаемости не ниже W6, с необходимыми добавками, улучшающими пластичность, морозостойкость и водонепроницаемость бетона. Чтобы обеспечить требуемую плотность бетона чаши и исключить образование пустот, применяют вибрирование и другие методы уплотнения бетона.

Часто используется технология заливки чаши в два приема: в первую очередь заливается дно, затем стены бассейна. Для обеспечения герметичности в зоне «холодного шва» (на пересечении заливки дна и стенок) укладывается специальный саморасширяющийся бентонитовый шнур.

Вместе с тем гораздо надежнее считается заливка в один прием, когда сразу за заполнением дна чаши следует бетонирование стенок. Это технологически более сложный процесс, выполняемый профильными строительными компаниями.

Оштукатуривание

При заливке бетоном очень трудно добиться идеальных размеров и гладкой поверхности чаши бассейна. Поэтому после бетонных работ приступают к работам по выравниванию стен и дна чаши штукатурным слоем (цементно-песчаная смесь с добавлением пластификатора). Эти работы производятся, когда бетон набрал необходимую прочность Цель этапа — исправление поверхностных дефектов, неровностей и придание чаше желаемой формы. Штукатурка наносится по специальной сетке, надежно прикрепленной к стенам и дну чаши.

Установка закладных элементов оборудования

После оштукатуривания устанавливаются и закрепляются в заранее устроенные ниши закладные элементы аттракционов (при наличии), а также форсунки, донный слив, прожекторы, скиммеры и др., прокладываются трубы и провода от закладных деталей в техническое помещение к соответствующему оборудованию. Затем производится заделка отверстий и ниш специальным составом.

Гидроизоляция

Если ранее стояла задача изоляции наружной поверхности чаши от грунтовых вод, то теперь нужно исключить проникновение воды бассейна к внутренней поверхности бетонной чаши во избежание протечек.

Внутреннюю гидроизоляцию осуществляют нанесением специального полимерного состава. Обрабатываемая поверхность предварительно очищается от пыли и загрязнений. Затем на нее наносится первый слой состава, в который утапливается синтетическая армирующая сетка, после чего наносится второй слой гидроизоляции. Особое внимание при устройстве гидроизоляции уделяется углам — местам сопряжения стен чаши друг с другом и с дном. Далее проводится проверка изоляционных свойств: в бассейн заливают воду на две недели, чтобы убедиться в отсутствии протечек.

Важно!
То, что мы получаем после всех этих, безусловно, нужных действий, бассейном еще назвать нельзя. Без специального оборудования это просто резервуар для воды. Наиважнейшим этапом является установка в техническом помещении оборудования водоподготовки бассейна, подобранного на этапе проектирования.

Отделочные работы и декорирование

Завершающие штрихи строительства бассейна — отделка и декорирование объекта.

Облицовочные материалы (плитка, клей, затирка и др.) должны быть стойкими к воздействию воды бассейна и не должны влиять на ее качество, выделяя опасные вещества в воду или способствуя развитию в ней патогенной микрофлоры [8] . Популярные материалы для отделки чаши — полимерные пленки (однотонные или с рисунком), стеклянная или керамическая плитка и стеклянная мозаика, из которой можно выполнять различные рисунки и узоры.

Строительство бассейна — это творческий, но в то же время сложный технологический процесс, требующий соответствующей квалификации, а также привлечения спецтехники. Ошибки в последовательности работ, неправильные расчеты или выбор неподходящих материалов могут оставить вас в прямом смысле у разбитого корыта. Лучше доверить эту работу профессионалам.

Собственный бассейн уже этой весной

Успеть построить

Как устроен бассейн: подробная схема оборудования бассейна

Подробная схема устройства бассейна
Каким бы не был большим и красивым бассейн, он все равно имеет схожие системы с небольшими частными резервуарами. В этой статье подробно разберем, как устроен бассейн. И вы убедитесь, что ничего сложного в этом нет.

Составные части бассейна

Итак, все бассейны состоят из нескольких систем, которые обеспечивают для вас чистоту и комфорт во время купания в воде.

Самая главная часть бассейна, без которой он вообще не может существовать – это чаша. Именно в ней и находиться весь объем воды. Чтобы вода всегда была чистой, к чаше пристраиваются различные очистительные и фильтрующие сооружения. А далее для вашего комфорта и эстетического наслаждения устанавливают обогрев бассейна, подсветка, лестницы и так далее.

Давайте о каждом элементе поговорим подробно. И в конце статьи будет предоставлена картинка, наглядно показывающая нам, как устроен бассейн.

Чаша

Чаша для бассейна

Чаша для бассейна

Чаша – это то, без чего бассейн просто не может существовать. По конструкции и материалу чаши могут быть самыми разными. Если вы устанавливаете стационарный резервуар, вырывая глубокую яму и закладывая фундамент, то, скорее всего, у вас будет бетонная чаша. Есть более простые варианты, например, чаша из пластмассы или ПВХ, но они имеют меньший срок службы.

Что выбрать? Зависит исключительно от ваших условий и предпочтений. Если вы хотите быстро установить бассейн для себя и детей, то вам подойдут каркасные бассейны из ПВХ. Если же ваши желания склоны к долговечности, дороговизне и красоте, то ваш выбор, несомненно, должен пасть на стационарный бассейн с фундаментом и бетонной чашей.

Очистительное оборудование

Вода – это отличная среда для жизни различных бактерий, грибков и водорослей. Также она засоряется листвой, насекомыми и пылью. Нужно как-то с этим бороться, и в этом помогут вам очистительные сооружения.

Скиммер для бассейна

Скиммер для бассейна

Очистка проходит следующим образом. Вода попадает в очистительную систему через скиммер или специальное заборное отверстие. В скиммере вода проходит первичную очистку от крупного мусора, и далее поступает насос, который под давлением подает воду в фильтр. На выходе из фильтра вода очищена до мельчайших частиц, и направляется обратно в чашу.


Форсунки, через которые вода попадает обратно, желательно разместить в другой части бассейна от скиммера или заборных отверстий. Если это невозможно ввиду конструктивных особенностей, то расположите форсунки так, чтобы напор был направлен в противоположную сторону от скиммера. Так мы получаем эффект встречного течения, которое помогает циркулировать и очищать весь объем.

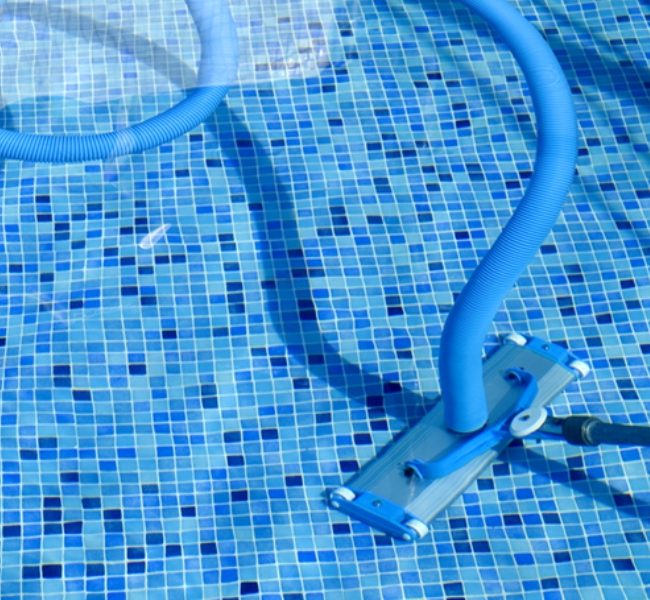

Скиммер, насос и фильтр нуждаются в регулярной чистке. Не забудьте выключить насос, перед тем, как открутить крышку фильтрующего элемента.

Кроме того, в саму систему вы можете встроить дозатор хлора. Он облегчит вам очищение воды химическими препаратами, ведь с ним легко отрегулировать нужные дозы с помощью регулятора. Также хлорные таблетки можно добавлять в скиммер.

Добавить в дозатор несколько таблеток хлора не сложно, но также не забывайте выключить насос. В противном случае вы получите ожог или химическое отравление.

Как устроен бассейн вместе с очистительными фильтрами вы также увидите в конце статьи.

Обогревательное оборудование

Тепловой насос для бассейна

Тепловой насос для бассейна

Чтобы в бассейне можно было купаться хоть весь день, вода должна быть комфортной температуры. Для этого используются специальное обогревательное оборудование, которое встраивается в фильтрующую системы последним звеном.

То есть после того, как вода пройдет очистку, она попадает в обогревающий элемент, а потом уже теплой и чистой возвращается обратно в бассейн. Мы уже писали в другой статье «8 способов подогрева бассейна на даче».

Подсветка

Подсветка бассейна и территории

Подсветка бассейна и территории

Еще один обязательный элемент устройства бассейна – освещение. Подсветка нужна не только для красоты, а еще и для вашей безопасности. Вы должны четко видеть края бассейна и его дно, даже в темное время суток. Кроме того, это помогает при обслуживании бассейна.

Подсветка бывает общей и подводной. Общая подсветка позволяет вам осветить все, что находиться вблизи бассейна, например, дорожки, края бассейна, стены здания. Подводная подсветка дает освещение в толщу воды и подсвечивает рельеф дна, лестницу и другие элементы, делая тем самым купание безопасным и комфортным.

Подсветка под водой

Подсветка под водой

Светодиоды подводной подсветки должны питаться от безопасного напряжения – 12 вольт. Вся проводка и соединительные элементы должны быть отлично изолированы от воды. К этому нужно отнестись с особым вниманием. Также свет не должен осветлять или наоборот быть слишком тусклым.

Элементы для вашего удобства и развлечения

Теперь перечислим то, что призвано разнообразить ваш отдых или сделать купание более комфортным.


Лестница – это один из самых важных дополнительных элементов. Без нее в воду просто не смогут войти пожилые люди, а уж выйти тем более. Для детей отсутствие данного элемента также может стать проблемой. Поэтому обязательно установите удобную и прочную лестницу.

Ваши дети будут просто в восторге, если вы установите для них трамплин или горки. Но помните, что это довольно травмоопасные элементы, поэтому перед их покупкой нужно все подробно рассчитать. Как минимум размеры и глубина должны быть достаточными для прыжков и катания с горки.

Лестница для входа в воду

Лестница для входа в воду

Схема устройства бассейна

Как и обещалось, в конце статьи прикрепляется картинка с подробной схемой устройства бассейна. Здесь нарисован вариант с использованием блока управления, который следит за всеми процессами в системах. Он призван облегчить уход, но это весьма затратное приобретение.

Схема устройства бассейна и его систем

Схема устройства бассейна и его систем

Теперь вы знаете, как устроены системы бассейна и как они взаимодействуют между собой. Надеемся, что статья для вас оказалась крайне полезной. И если это так, то вы можете почитать другие статьи на нашем сайте и узнать много полезного по уходу за бассейном.

Внутренний бассейн. Устройство бассейна в частном доме

Возможность круглый год наслаждаться рукотворным водоёмом в собственном доме желанна для многих. И всё чаще и чаще неотъемлемым атрибутом частных домов становятся внутренние бассейны, т.е. сооружённые непосредственно внутри здания. Однако нередко после завершения монтажных работ и введения объекта в эксплуатацию выясняется, что в помещении очень влажно и душно, а на стенах и окнах скапливается конденсат. Чтобы этого избежать, следует комплексно подходить к разработке проекта.

§ Содержание статьи:

  1. Особенности крытых бассейнов.
  2. Проект бассейна: основные тонкости.
  3. Оптимальный размер водного резервуара.
  4. Важность качественной гидроизоляции.
  5. Микроклимат: создание благоприятных условий.
  6. Системы осушения бассейнов.
  7. Рынок: фирмы-производители, цены.
  8. См. полезные видеосюжеты по теме.

§ Особенности крытых бассейнов.

Устанавливаемые в помещении бассейны называют крытыми, закрытыми или внутренними. Конструктивно, вариантами исполнения, используемыми материалами и комплектацией, устройство бассейна в доме почти ничем не отличается от своих аналогов, устанавливаемых под открытым небом. Чаши бассейнов также изготавливают или на объекте, или в заводских условиях, после чего их доставляют на место монтажа. В первом случае их делают бетонными по классической (монолитные) или быстровозводимой технологии (сборные железобетонные конструкции), из листов стали или полипропилена с последующим усилением цементной стяжкой. Во втором случае применяют полипропилен, поливуплен (листовой полипропилен) или стекловолокно.

Главное отличие закрытых гидротехнических сооружений заключается в следующих нюансах. Для их нормального функционирования и поддержания оптимальных климатических условий следует предусмотреть целый комплекс инженерно-технических коммуникаций. Последние включают системы отопления, горячего и холодного водоснабжения, вентиляции (при необходимости, осушения), канализации и электроснабжения. Это значительно увеличивает нагрузку на инженерные сети дома и, следовательно, требует установки более мощного оборудования. Поэтому к решению вопроса о сооружении бассейна в частном доме лучше приступать ещё на начальной стадии проектирования самого здания, так как в уже возведённых жилищах сделать это сложнее.

Водопады для бассейнов, аттракционы

По желанию покупателя бассейны дополнительно оборудуют различными водными аттракционами: водопадами, фонтанами, гейзерами, системами встречного течения, гидромассажем, горками и трамплинами.

И хотя возведение внутренних водных резервуаров сопряжено с существенными финансовыми затратами, у них есть ряд достоинств, которые оправдывают вложенные средства. Это низкое потребление энергии на обогрев воды, отсутствие надобности в консервации на зиму и, что, наверное, самое важное, возможность их эксплуатации на протяжении всего года.

Внутренний бассейн можно организовать практически в любом помещении. В соответствии с разработанной проектной документацией чашу размещают на цокольном этаже здания, в подвале, либо же в пристройке и даже на верхних этажах и плоской крыше. Для этого предусматривают фундамент и мощную периметральную обшивку, которые смогут выдерживать расчётные нагрузки, сохраняя прочность и цельность конструкции в течение всего срока эксплуатации. Подобная мера предосторожности помогает исключить протечки. Иногда для резервуара возводят отдельное сооружение, что является самым оптимальным вариантом.

§ Проект крытого бассейна: основные тонкости.

Возведение бассейнов в частных домах представляет собой сложный и трудоемкий процесс, требующий системного подхода. И чем раньше вы об этом задумаетесь, тем технически легче и экономичнее в финансовом плане будет реализация намеченного замысла. Но не всё так просто.

Первая трудность, с которой сталкивается потенциальный покупатель – это выбор компании, которая смогла бы предоставить полный пакет услуг не только по проектированию, гидроизоляции, внутренней отделки бассейна, реконструкции водного резервуара и другого сопутствующего оборудования, но и по проведению вспомогательных инженерно-технических сетей, обеспечивающих оптимальный микроклимат в бассейне. Как правило, такие фирмы встречаются не часто. Выхода из такой ситуации минимум два: поиск организации широкого профиля или параллельное сотрудничество сразу с несколькими компаниями, выполняющими свою часть работы, что, согласитесь, не всегда удобно.

Внутренний бассейн в частном доме

Когда вопрос с фирмой решён, приступают к разработке архитектурно-планировочного решения. На объект выезжают специалисты. Они рассчитывают сложность и объём предстоящих работ, делают геодезическую разведку, определяя свойства почвы и уровень грунтовых вод, а также динамику его колебания в течение всего года. На основании полученных результатов становится известно, насколько пригодна отведённая территория для устройства углублённой в земле конструкции, где её расположить и какому типу чаши лучше отдать предпочтение.

Если помещение для бассейна уже возведено, составляют обмерочный чертёж и подготавливают несколько максимально разносторонних вариантов планировки помещения, размеров и формы чаши, определяются со схемой рециркуляции воды (применение скиммеров или переливных желобов), выбирают фильтрационное оборудование, контрольную автоматику.

Параллельно разрабатывают проект вентиляции и осушения бассейна с учётом строительного плана постройки, площади зеркала воды, размеров помещения, схемы прокладки коммуникаций, определяют необходимую мощность электротехнического оборудования, параметры отопительного агрегата, температуру теплоносителя, предусматривают техническую камеру. После утверждения проекта заказчиком приступают к инсталляционным работам.

§ Определяем оптимальный размер бассейна.

Чтобы определить оптимальный размер, глубину и форму будущего водного резервуара, следует выяснить, для чего его будут использовать, на какое количество людей он будет рассчитан, с учётом их принадлежности к той или иной возрастной группе и плавательных навыков. Для людей с ограниченными физическими возможностями отдельно предусматривают специальные спуски в воду, оборудованные вспомогательными поручнями, держателями.

В случае с возводимыми на объекте чашами трудностей не возникнет, технологии позволяют делать их любого формата. Это предоставляет широкие возможности для реализации творческого полёта дизайнерской мысли и исполнения самого нестандартного пожелания заказчика.

Плавателньый и гидромассажный бассейн спа

Форму и габариты чаши выбирают в зависимости от её назначения. Гидромассажные SPA обычно делают небольшим объёмом (1) – 6-8 кубических метров, резервуары для плавания (2) – просторными, глубиной до 1,6 м. Несомненно, польза от гидромассажного СПА-бассейна оправдывает затраты на его оборудование.

По-другому дело обстоит с готовыми резервуарами. В ассортименте производителей обычно представлено несколько серийных моделей определённой формы нескольких типоразмеров. При этом не все берутся за исполнение нестандартного решения, стоимость которого будет на 15-25% выше. Так, габариты композитных чаш варьируются от 2 × 2 × 1,5 м до 13 × 5,5 × 2.5 м (длина-ширина-глубина), а их объём составляет 6-180 куб.м. Среднестатистический оптимальный размер бассейна в частном доме – 7 × 3,5 × 1,5 метров.

Предназначенные для медицинских целей внутренние бассейны традиционно делают компактными объёмом 6-8 кубических метров, дополнительно комплектуют их гидромассажными форсунками, создающими расслабляюще-оздоровительный эффект. Плавательные модели – прямоугольной формы глубиной в среднем 1,2-1,6 м. Если он будет использован для ныряния, глубину увеличивают в соответствии с пожеланиями хозяина дома.

Обязательным условием при обустройстве бассейна является наличие обходных дорожек (см. фото ниже), предусмотренных по всему периметру чаши, с небольшим уклоном в противоположную от её бортов сторону. Это позволит предотвратить попадание грязи обратно в резервуар. Их ширина варьируется от 0,4 до 1,25 м. Этого расстояния вполне достаточно для безопасной эксплуатации.

Обходные дорожки, ступени для бассейна, поручни

Устройство бассейна в доме предусматривает обходные дорожки. Их делают с небольшим уклоном в противоположную от чаши сторону. Для улучшения эргономичности резервуары оборудуют ступенями и поручнями, которые существенно облегчают спуск и выход из воды.

§ Важность качественной гидроизоляции.

Поскольку крытые гидротехнические сооружения часто размещены внутри здания или находятся в непосредственной близости от него, важным условием их безопасной эксплуатации является качественная гидроизоляция. Особенно это актуально для железобетонных и щитовых конструкций, которые не представляют собой полноценную преграду для влаги. Со временем из-за динамических нагрузок, вызванных давлением воды внутри чаши и пучением грунта в зимний период, температурных перепадов в них могут образовываться микротрещины, через которые будет просачиваться вода и подмывать фундамент, что чревато серьёзными последствиями.

Поэтому, во-первых, необходимо следить, чтобы при изготовлении чаши использовался высокопрочный портландцемент марок 400-500 с гидроизоляционными добавками, устойчивый к заморозкам и невосприимчивый к воз действию сульфат-ионов. Во-вторых, стенки таких резервуаров с внутренней и внешней сторон обрабатывают эластичными полимерцементными мастиками, например, Aquamat (Isomat SA, Греция), Ceresit CR 65 (Henkel Bautechnik, Украина).

Также предусматривают дополнительную защиту, которую обеспечивает проникающая гидроизоляция. Ее суть заключается в нанесении специальных составов, например, Сеm-Kote CW Plus (Gemite, США), Penetron («Пенетрон-Россия», Россия), которые содержат нерастворимые соединения, закупоривающие поры бетона. Также с этой целью используют всевозможные полимерные плёнки, например, Flagpool (Flag, Италия), Alkorplan (Renolit, Бельгия). Особое внимание уделяют стыкам и швам резервуара.

§ Микроклимат в бассейне: создание благоприятных условий.

Как известно, через зеркало воды испаряется достаточно большое количество влаги в сутки (в среднем 0,22 кг/час с 1 кв. м при температуре воды + 24.. +26 °C). Скорость образования влаги и её объём напрямую зависят от размеров резервуара, а именно его поверхностной площади и глубины, скорости воздушного потока и разности температур между водой в чаше и воздухом в помещении. Чем ярче выражен этот контраст в пользу резервуара, тем интенсивнее испарения.

Обогрев крытых бассейнов

Чтобы в крытых бассейнах можно было купаться круглый год, нужно тщательно продумать систему обогрева. Количество, производительность отопительных приборов и их расположение определяют в зависимости от объёма помещения, использованных материалов и площади светопрозрачной части конструкции.

Халатное отношение к этой проблеме в конечном итоге может вылиться в серьёзные проблемы. Во-первых, высокая влажность в сочетании с достаточно тёплой температурой воздуха служит благоприятной средой для развития микроорганизмов (бактерий и плесневых грибков), что несёт угрозу здоровью жильцов дома. Во-вторых, скапливающийся на стенах и потолке конденсат может привести к преждевременному разрушению постройки.

Основную нагрузку по созданию благоприятных климатических условий в помещении бассейна берут на себя системы приточно-вытяжной вентиляции, осушения и отопления. И от того, насколько грамотно рассчитаны и смонтированы их функциональные узлы, напрямую будут зависеть состояние вашего здоровья и долговечность самого помещения. Для обеспечения нормального микроклимата температуру воды поддерживают на уровне +26…+29 °С, помещение прогревают до +27…+31 °С. Влажность воздуха не должна превышать 50-65%, минимальная циркуляция воздушного потока – 80 куб.м / час из расчета на одного человека.

К решению вопроса подходят комплексно. Первостепенные задачи вентсистемы – регулировка влажности, предотвращение образования конденсата, контроль точки росы, обеспечение притока свежего воздуха. Хорошим подспорьем в этой ситуации является контрольная автоматика.

Бассейн в жилом доме, воздуховоды

Расположение воздуховодов климатических систем рассчитывают так, чтобы они обеспечивали равномерную циркуляцию воздуха в помещении.

Воздуховодные коммуникации собирают так, чтобы отводимая влага была изолирована от других помещений дома. Их расположение (сверху или снизу) обусловлено конструкционными особенностями здания. В помещении с бассейном создают небольшое разрежение воздушной среды. Силовые агрегаты выносят в техническое помещение.

В зависимости от технических требований к объекту и финансовых средств, которыми располагает хозяин дома, устанавливают приточно-вытяжное, вытяжное, приточное вентиляционное оборудование. Наряду с достоинствами каждая из систем не лишена недостатков. Они не всегда достаточно регулируют влажность в помещении. При установке вытяжной вентиляции свежий воздух проникает в помещение через всевозможные щели в постройке. К слабым сторонам приточных установок можно отнести не совсем эффективный отвод отработанного воздуха.

§ Автоматизированные системы осушения бассейнов.

Когда вентиляционная система не справляется с отводом влажного воздуха из помещения, для поддержания оптимального микроклимата в бассейне дополнительно используют автоматические осушители, которые оснащают встроенными или выносными датчиками, таймером. Они могут быть напольными, настенными (рассчитаны на площадь до 20 кв. м) или канальными (для внутренних бассейнов площадью до 40 кв. метров). Отдельное применение этих устройств нецелесообразно, поскольку – хоть и удаётся устранить влагу – отсутствует циркуляция воздуха, что плохо для закрытых помещений. Наиболее удачным вариантом является комбинация приточно-вытяжной вентиляции и системы осушения. Но и стоит такое решение недешево.

Принцип работы осушителей следующий. Мощный вентилятор всасывает насыщенный влагой воздух. Проходя через теплообменник, он охлаждается до образования конденсата, который впоследствии удаляется в канализацию. Далее, после предварительного нагрева, высушенный воздух подают обратно в помещение. Вот и весь принцип.

По специальным таблицам находят требуемую мощность оборудования, которая варьируется от 60 до 900 Вт. Производительность определяется количеством удаляемого конденсата, которое для бытовых устройств составляет 10-100 л/сутки. Число и место расположения осушительных установок определяют расчётным методом, принимая во внимание площадь зеркала воды (м2).

Осушители воздуха, осушение бассейнов

Оптимальный уровень влаги помогают поддерживать компактные осушители настенного или напольного типа. Чтобы на окнах не образовывался конденсат, в близости от них устанавливают осушители воздуха.

Эти устройства размещают непосредственно в помещении с бассейном или в аппаратной, для чего предусматривают воздуховодные каналы. Во избежание короткого замыкания их заземляют. Как видите, осушение является важной составляющей эксплуатации бассейнов.

Вентиляционное оборудование достаточно широко представлено и на отечественном рынке. В зависимости от потребностей покупателей можно выбрать наиболее оптимальное решение для каждого конкретного случая. Это могут быть приточно-вытяжная система, например, EPVS-200 (Electrolux, Швеция, цена – $550), Eco-V (LG, Корея, цена – $2400), дополненная осушителями, например, Dantherm (Дания, от $1300), Neoclima (Греция, цена от $2000) или система с трёхступенчатой утилизацией тепла, предназначенная для осушения и вентиляции воздуха, например, Aquavent DPH-WP (Frivent, Австрия), или установка с возможностью обогрева, увлажнения и вентиляции, например, ThermoCond (Menerga, Германия).

§ Предложения на рынке: фирмы-производители, цены.

Разработкой проектов крытых бассейнов, их изготовлением и установкой занимается множество фирм. Среди них хорошо известны «Аква-Люкс», «Альбион», «Аспар Пул», «Водный мир» (бренд Fiber Pools), «Всеслав», «Галерея Бассейнов», «ДМВ», «Орион ГЕО», «Премиум Аква», «Ювента-групп» (все – Украина). На производстве бетонных резервуаров специализируются «Аспар Пул», «АТМ», «Всеслав», «Галерея бассейнов», «ДМВ», «Стальные чаши» представлены торговой маркой Astralpool (Испания). Полипропиленовые резервуары изготавливают «Альбион», «Аспар Пул». Резервуары (чаши) из поливуплена (листовой полипропилен) делает «Альбион». Чаши из стекловолокна выпускают «Водный мир», «Орион ГЕО». Готовые стекловолоконные резервуары также представлены иностранными брендами, такими как: Astralpool (Испания), Compass Pools (Австралия), Jean Desjoyaux (Франция). В зависимости от габаритов, материалов изготовления, предварительных работ, сложности конструкции и комплекта сопутствующего оборудования цены на крытые бассейны в полной комплектации («под ключ») стартуют примерно от 6 тыс. долларов.

СМ. ЕЩЕ: расчет стоимости бассейна.

Осушители воздуха, осушение бассейнов

Дорогой читатель, пожалуйста, оцените статью 🙂

выбор места и конструкции для бассейна, инструкции по строительству своими руками

Построить бассейн на участке своими руками можно с помощью подручных материалов или по стандартной схеме, составив проект заглубленного/поверхностного сооружения. В обоих случаях важно тщательно защитить конструкцию от воздействия влаги. Кроме того, при строительстве бассейна следует рассматривать водостойкие материалы . В противном случае он прослужит недолго и затраты себя не оправдают.

Советы по выбору места для бассейна

Чтобы создать наиболее комфортные условия для эксплуатации подобных конструкций, необходимо учесть ряд факторов:

  1. Затененность участка. В этом случае не рекомендуется начинать обустройство бассейна, т. к. корневая система будет постепенно распространяться. Чем ближе от стенок сооружения находится дерево, тем быстрее деформируется гидроизоляция, что приведет к разрушению несущих конструкций. Листва будет постоянно опадать в чашу бассейна. Если своевременно не убирать ее, вода может зацвести.
  2. Тип почвы. Предпочтительным вариантом является глина, т. к. она не пропускает воду. Песчаные грунты способствуют деформации конструкции по причине сыпучести. В этом случае бассейн должен быть хорошо укреплен.
  3. Возможность подведения коммуникаций к системе водоснабжения. Чтобы не пришлось рыть траншею большой протяженности, необходимо стараться располагать чашу как можно ближе к трубе водопровода.
  4. Направление ветра. Находиться в воде намного более комфортно, когда нет ветра. Кроме того, на открытом участке бассейн быстрее засоряется. По этим причинам лучше выбирать защищенную от ветра зону.

Советы по выбору места для бассейна

Варианты сооружения дачных бассейнов. Их достоинства и недостатки

Конструкции можно разделить на 2 типа:

  • заглубленные;
  • поверхностные.

Они отличаются по степени сложности монтажа. Труднее построить бассейн на даче в первом варианте. При этом выполняется выемка грунта в больших объемах, а строительство сопряжено с рядом сложностей, которые не всегда удается преодолеть, если работы выполняются своими руками. Может показаться, что поверхностный аналог проще. Однако период эксплуатации таких конструкций намного меньше.

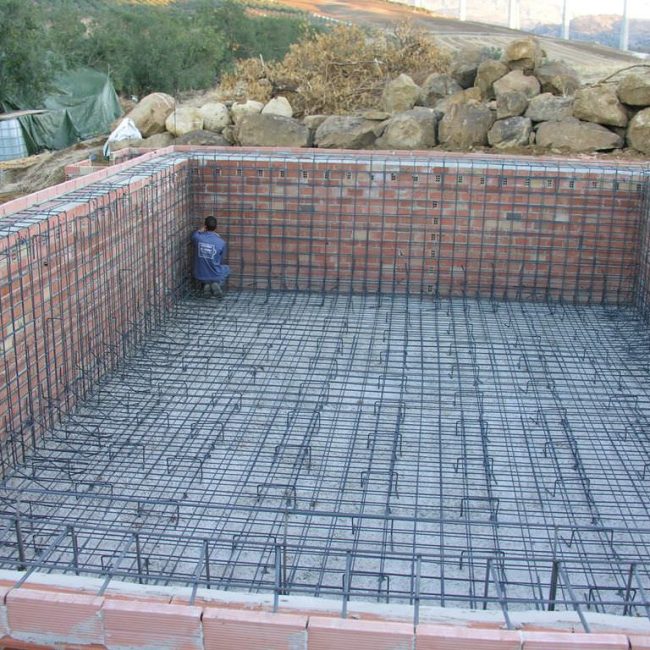

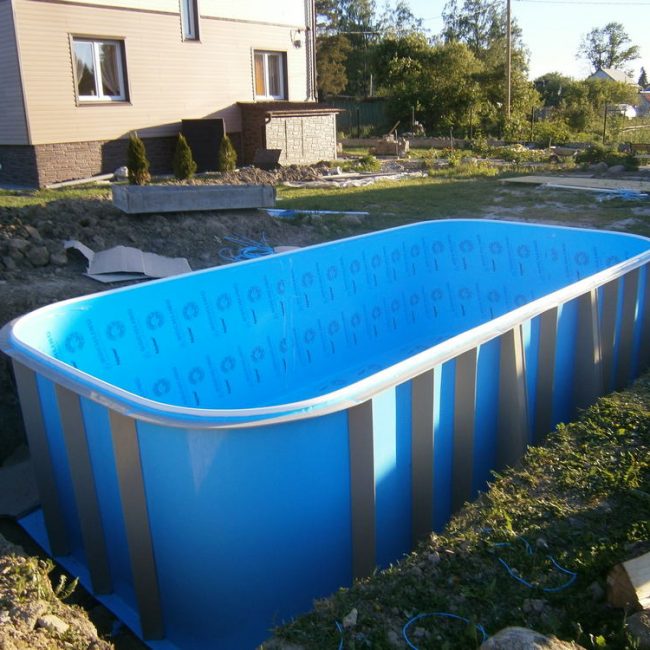

Заглубленный бассейн

Подобные сооружения представляют собой монолитную чашу, оснащенную индивидуальной дренажной и фильтрационной системой. Это стационарный бассейн. Он обустраивается однократно, не демонтируется перед началом холодного периода года. Нужно выкопать котлован достаточной глубины, чтобы стенки чаши были полностью или частично утоплены в грунт.

Если такая конструкция обустраивается своими силами, появляется возможность сократить затраты на строительство. Проект бассейна будет индивидуальным, что позволит определить габариты и форму чаши по своему усмотрению. Недостатком такого бассейна в частном доме является сложность реализации, длительность выполнения строительных работ. Однако в результате получают конструкцию с долговременным периодом эксплуатации. Зимой, когда сливается вода, украсть такой бассейн не удастся в отличие от модульных аналогов.

Заглубленный бассейн

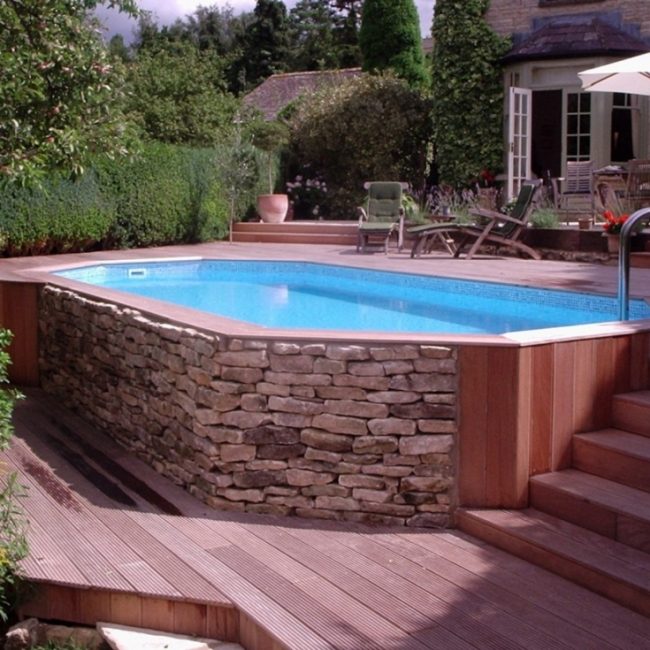

Бассейн над поверхностью земли

Подобные сооружения характеризуются простотой монтажа. Не требуется рыть котлован, что позволяет сократить затраты на строительство и сэкономить собственные силы. Дополнительно отмечается возможность установки готового каркасного бассейна своими руками. Есть вариант изготовления чаши из бетона или дерева. Маленькие конструкции их пластика легко переносить с места на место.

Бетонные сооружения являются стационарными. С целью монтажа устанавливается опалубка, подготавливается цементный раствор для заливки. Однако по степени сложности такой вариант все равно выигрывает по сравнению с заглубленными конструкциями. Если будет изготавливаться поверхностный самодельный бассейн, для удобства эксплуатации предусматривают лестницу, благодаря которой преодолевается барьер.

Какие материалы можно применить при строительстве бассейна?

При выборе варианта конструкции необходимо учитывать свойства разных материалов, т. к. чаша в каждом из случаев будет вести себя при эксплуатации по-разному. Некоторые из вариантов можно приобрести в готовом виде. Однако такие конструкции будет сложно расположить в помещении, если по каким-то причинам не получится выполнить монтаж на улице. Для чаши такого типа предусматривают место еще на этапе возведения дома.

Есть возможность изготовить конструкцию самостоятельно. К этой группе относится бетонная, деревянная чаша. У подобных сооружений есть достоинства и недостатки. Оба вида относятся к группе стационарных бассейнов.

Какие материалы можно применить при строительстве бассейна

Полипропилен и стекловолокно, стеклоткань

Положительные качества:

  • полностью готовая конструкция;
  • большой выбор вариантов, отличных по форме и размерам;
  • эластичность материала, что позволит противостоять деформационным нагрузкам на сжатие и растяжение без риска нарушения целостности конструкции;
  • длительный период эксплуатации благодаря устойчивости к воздействию негативных внешних факторов: перепадов температур, влаги, вредоносных микроорганизмов.

Недостатком стекловолоконного варианта является необходимость выбора конструкций из готовых сооружений, значит, придется приобретать типовую чашу. Сделать бассейн на участке загородного дома по индивидуальным размерам не получится. Полипропиленовые аналоги состоят из листового материала. Они представляют собой сборную конструкцию. Герметичность обеспечивается путем сваривания швов. У этого варианта есть недостаток – вероятность нарушения целостности стыков.

Может быть использована стеклоткань наряду с эпоксидной смолой. Материалы применяют послойно. После застывания образуется монолитная конструкция. В ее основе может быть тщательно изолированное полиэтиленом дерево или другой материал. В данном случае строительство бассейна на даче – трудоемкая задача. Необходимо долго ожидать, пока полностью высохнет каждый из слоев после нанесения эпоксидной смолы. Кроме того, отмечается высокая цена расходных материалов. По большей части это обусловлено существенной площадью поверхности чаши.

Полипропилен и стекловолокно, стеклоткань

ПВХ пленка

Такой материал стоит недорого, отличается простотой применения. Основные функции: декоративная, гидроизоляционная. Материал может использоваться при устройстве бассейна на даче и с целью обустройства небольшого пруда. Для фиксации покрытия используется источник тепла (при этом происходит расширение). Монтаж пленки имеет ограничения по температуре воздуха – не ниже +15°С.

Недостатком этого варианта является высокий риск повреждения в процессе эксплуатации. Так, материал укладывается на бетонную стяжку, плитку. В обоих случаях могут появиться потертости на поливинилхлоридном покрытии там, где имеются неровности (бугры, углубления). Со временем в этих точках нарушается целостность пленки. Предотвратить разрушение покрытия невозможно, рано или поздно оно деформируется. Однако можно замедлить данный процесс. Для этого нужно тщательно выровнять стяжку перед укладкой пленки.

Монолитный бетон

Конструкция создается с нуля. Готовые бассейны данного типа нельзя приобрести, их нужно изготавливать методом заливки опалубки. Недостатком этого варианта является вероятность разрушения, что может быть причиной воздействия деформационных нагрузок (на сжатие и растяжение) при пучении грунта. В результате образуются трещины, и нарушается герметичность, что приводит к появлению течи.

Подобные конструкции отличаются низким показателем гигроскопичности. Это значит, что они в минимальных количествах впитывают воду. По данной причине тоже может разрушаться чаша. Несмотря на высокую плотность, рекомендуется все же защищать монолитную бетонную конструкцию гидроизоляционным материалом.

Монолитный бетон

Деревянные щиты

Эта чаша отличается простотой монтажа. Сооружается из досок толщиной от 30 мм. Их длина и ширина определяется габаритами деревянного бассейна. Это летний вариант конструкции, т. к. его несложно разобрать. Дно чаши может быть бетонным или деревянным. В первом случае нужно рыть котлован небольшой глубины. В нем производится монтаж опалубки, заливка цементного раствора. Когда смесь высохнет, начинается установка наземной части конструкции.

Преимуществом этого варианта является доступная цена. Сооружение не требует приложения существенных усилий. Деревянный бассейн своими руками возводится за короткий срок. Внутренняя поверхность покрывается ПВХ пленкой или другой пленочной гидроизоляцией.

Есть и недостатки у таких конструкций, например, подверженность воздействию влаги. Гидроизоляционный материал может повредиться, что зависит от условий эксплуатации. Из досок можно сделать лишь мини-бассейн на даче. Крупногабаритные конструкции не выдержат давления больших объемов воды.

Монтаж бетонного бассейна

Если решается вопрос, как правильно сделать чашу, необходимо сначала составить эскиз будущего сооружения. Определяют основные размеры конструкции. Нужно продумать расположение коммуникаций, фильтров. Только после этого можно начинать работу, т. к. бетонная конструкция является монолитной, и перестроить ее после застывания не удастся.

Котлован и песчано-гравийная подушка

Инструкция пошагово:

  1. Выполняется разметка участка.
  2. Производится копка котлована. Причем его габариты должны превосходить размеры чаши бассейна. Эта необходимость обусловлена тем, что требуется выполнить монтаж опалубки, которая будет заливаться бетоном, а на дне обустраивается песчано-гравийная подушка. Если не учесть эти нюансы, готовая чаша будет на 40 см меньше по ширине, длине и на 20 см – по глубине, чем изначальное сооружение по проекту.
  3. Копка выполняется от краев по направлению к центру. Делается небольшой уклон стенок по отношению к поверхности грунта, что позволит избежать обратной засыпки котлована.
  4. По центру подготавливается небольшая яма (дренаж).
  5. Грунт необходимо утрамбовать.
  6. Формируется слой песка, затем гравия (по 15 см). Причем каждый из них трамбуется.

Котлован и песчано-гравийная подушка

Бетонирование дна бассейна

Поверх песчано-гравийной подушки укладывается гидроизоляционный материал. Он должен характеризоваться умеренной прочностью, поэтому пленку с этой целью не рассматривают. Следует использовать рубероид. При контакте с арматурой этот материал проявляет себя лучше – служит дольше. Когда выполняется строительство бассейна своими руками, нужно помнить о необходимости защиты стыков. По этой причине гидроизоляция при укладке должна заходить на стены (по 20 см с каждой стороны).

Затем настилается еще 1 слой рубероида. Это позволит лучше защитить бетон от влаги в составе почвы. Выполняется монтаж арматуры. Прутья соединяются так, чтобы образовались ячейки, рекомендованные размеры которых – 15х20 см. Арматура перевязывается проволокой. Использовать сварку на данном этапе не следует. Затем выполняется прокладка коммуникаций, которые будут отводить воду от сливного отверстия за пределы участка. На последнем этапе основание заливают раствором.

Длительность периода, в течение которого будет сохнуть бетон, составляет 1,5 недели. На протяжении указанного отрезка времени необходимо увлажнять поверхность водой. Следует проложить коммуникации для отведения стоков по периметру основания.

Бетонирование дна бассейна

Опалубка и заливка стен

Возводится щитовая конструкция. Сначала вбивают брусья, затем крепят доски. В нижней части стенок будет проходить канализационная труба. Опалубка защищается полиэтиленом. Для упрочнения конструкции устанавливают каркас из стальных прутьев. После этого выполняется заливка раствором. На этапе подготовки стен бассейна устанавливают необходимые закладные элементы. Когда бетон высохнет, переходят к отделочным работам.

Гидроизоляция и выполнение отделки

Учитывая, что бетон – гигроскопичный материал, его нужно защитить от воздействия влаги. Вне зависимости от того, какой тип отделочного материала будет использоваться (мозаика, плитка, пленка ПВХ), следует выровнять поверхность. Для этого применяется штукатурка и армирующая сетка. В качестве гидроизоляции чаши бассейна используют только обмазочные составы (мастики), т. к. это наиболее надежный вариант для такого сооружения.

При необходимости предусматривается система переливов по периметру. В данном случае важно заложить коммуникации, отвечающие за отведение лишней воды. Когда выполняется оформление бассейна, рассматривают возможность установки лестницы, если стенки бетонной чаши возвышаются над поверхностью почвы.

Кода планируется делать крытый бассейн, такая возможность предусматривается на этапе проектирования. Более простой вариант – монтаж конструкции из полимерного стекла. Можно возвести комбинированную постройку: кирпич + стекло. Однако в данном случае без фундамента по периметру и оформления основания внутри строения не обойтись.

Сооружение деревянного бассейна с чашей на поверхности

Для работы понадобится гидроизоляционный материал, доски, брусья. Создается эскиз: определяют высоту конструкции, ширину, длину. На основании этого рассчитываются размеры досок. Рекомендованные габариты бруса – 60х60 мм. Дерево должно быть обработано грунтовочным составом. Это позволит увеличить период его службы. Если планируется возводить бассейн из дерева своими руками, следует использовать древесину, которая минимально впитывает влагу.

Основание и каркас

Чтобы конструкция служила долго, необходимо подготовить прочное основание. Его отличия: высокая надежность, неподверженность воздействию существенных нагрузок, перепадов температур, влаги. Наилучшим решением является бетон. Обустраивается монолитная площадка.

За основу берется тот же принцип, что и при обустройстве дна бетонного бассейна. Только в этом случае не предусматриваются коммуникации, а поверхность делается без уклона. Чтобы получить ровные стенки основания, выполняется монтаж невысокой опалубки. Если планируется делать конструкцию вровень с поверхностью почвы, роется котлован. Опалубка в данном случае не должна возвышаться над землей.

Монтаж каркаса начинают с набора высоты посредством досок. Предпочтение отдают многоугольной форме конструкции. Она лучше сопротивляется оказываемым нагрузкам. Для крепления используют саморезы по дереву. Гвозди в данном случае не следует применять, уровень надежности такого способа фиксации дерева низкий. В готовом каркасе вырезают технологические отверстия. Через них выполняется подведение коммуникаций для заполнения и опустошения чаши бассейна.

Основание и каркас

Гидроизоляция каркаса

Деревянное сооружение защищается от воды разными способами. Готовый каркас покрывается гидроизоляционными жидкими составами. Дополнительно сверху укладывается пленка. Первый из вариантов не может применяться в качестве основной защитной меры. Это обусловлено тем, что жидкие изоляционные материалы призваны защищать дерево. Для обеспечения герметичности чаши применяют плотные пленочные покрытия.

Подключение коммуникаций

Рядом с деревянной конструкцией возводится небольшой бокс. Его можно построить из тех же досок, что и основной каркас. Предназначение такой постройки – установка насоса, фильтров. Необходимо обеспечить защиту стен и крыши от протекания, что позволит эксплуатировать оборудование без сбоев в течение длительного периода.

Способы фильтрация и очистки воды

Устанавливают фильтровальную установку. Ее функции:

  • обеспечение циркуляции воды;
  • удаление загрязнений;
  • слив воды при необходимости.

Такие устройства могут самоочищаться. Это позволяет упростить обслуживание сооружения. Фильтры обеспечивают возможность использования бассейна в течение всего дня, т. к. они многократно пропускают через себя воду. Выбирают их в соответствии с объемом чаши. Основные виды:

  • песочный;
  • содержащий картриджи;
  • диатомовый.

Последний из вариантов относится к более высокой ценовой категории, он улавливает микроскопические загрязнения. Картриджные модели наиболее популярны, а песочный фильтр является доступным и простым, но малоэффективным. Элементы системы закладываются в бетонную конструкцию еще на этапе подготовки к заливке опалубки.

Способы фильтрация и очистки воды

Облагораживание зоны вокруг дачного бассейна

Декоративный бассейн облагородить несложно. Для этого используют дикий камень и растения, которые растут в воде. Чтобы сооружение напоминало пруд, его днище закрывают черной пленкой. Если же на участке обустраивается бассейн для отдыха, внутренние стенки лучше оформить в белом цвете. Это позволит придать глубину сооружению. Сделать его более естественным можно, если покрыть наружные поверхности коричневой краской. Вокруг сооружаются альпийские горки (в соответствии с дизайном ландшафта), клумбы, дорожки.

Можно использовать декоративные вазоны. Если планируется обустраивать зону отдыха, располагают шезлонги, садовую мебель. Создают небольшую детскую площадку. Важно выполнить зонирование участка. Для этого используют невысокие декоративные ограждения или живую изгородь. Чтобы на территории было комфортно и в вечернее время, предусматривают подсветку.

как сделать стационарный, инструкция с фото и видео

С развитием строительных технологий и материалов всё больше людей решают построить на участке бассейн своими руками, чтобы плавать и освежаться в летнюю жару, порадовать детей и внуков, украсить частные владения и придать им больший комфорт. Правильно спроектированный и изготовленный строго по технологии, расположенный на удачно выбранном месте и красиво декорированный, водоём станет любимым местом отдыха для всей семьи.

Преимущества и недостатки стационарных бассейнов

Конструкция стационарных бассейнов в корне отличается от сборно-разборных видов, она имеет свои особенности:

  • прочность и долговечность;
  • возможность создавать любые сложные и многоуровневые формы, небольшие или огромные габариты и объёмы;
  • размещение как внутри помещений, так и на открытых территориях, использование в зимнее время;
  • большой выбор строительных и отделочных материалов и декора позволяет воплотить в жизнь самые смелые дизайнерские фантазии;
  • возможность подключения коммуникаций и дополнительных опций и устройств: гидромассажных зон, фонтанов и водопадов, горок, подсветки, систем очистки и фильтрации воды, слива и автоматического подогрева;
  • такой объект строится раз и навсегда, его демонтаж невозможен без разрушения и потребует значительных финансовых и трудовых затрат;
  • в зимний период купальню нужно законсервировать, чтобы морозы не повредили стенки;
  • в отличие от лёгких надувных и каркасных малобюджетных моделей, которые быстро монтируются, стационарные водоёмы строятся с соблюдением всех строительных нормативов, сроков высыхания материалов, ошибки и недочёты здесь недопустимы и могут привести к серьёзным проблемам.
Небольшой бассейн на приусадебном участке

Стационарные конструкции имеют как преимущества, так и недостатки

Как сделать стационарный бассейн своими руками

На рынке существует огромный ассортимент готовых бассейнов, различных сборных моделей из различных материалов, аксессуаров к ним. Можно купить готовую композитную чашу и вкопать её у дома, а можно построить монолитный бассейн из железобетона или выложить из кирпича. В любом случае сначала необходимо создать проект и начертить план бассейна с размерами, посчитать смету и количество материалов, подготовить инструменты и оборудование для работы.

Переместить готовый объект уже не получится, поэтому важно выбрать подходящее место и определить площадь, выделяемую для зоны отдыха, следуя несложным правилам:

  • открытая солнечная площадка способствует естественному нагреву воды. Такое расположение позволит сэкономить на оплате электроэнергии;
  • чаша должна быть строго горизонтальной, поэтому рекомендуется выбирать ровные площадки без рельефа;
  • крупные деревья могут повредить или деформировать дно и стенки, особенно нежелательны такие породы, как ива, тополь, каштан, корневая система которых развита. Пересадка или удаление дерева с участка стоит гораздо дешевле, чем ремонт бассейна;
  • небольшой уклон можно использовать для упрощения слива;
  • растущие недалеко кустарники и низкорослые и плодовые деревья теряют листву в течение всего сезона, а значит, придётся постоянно собирать с поверхности воды опавшую листву и скоропортящиеся плоды и ягоды;
  • площадка должна быть защищена от ветра и посторонних глаз, можно выбрать место у ограды, стены, живой изгороди, расстояние до ограды желательно не менее 2 м;
  • следует учесть риск аварии и протечки, попадания влаги под фундамент дома или затопления подвального помещения;
  • важно удобство подведения коммуникаций и размещения оборудования, слива;
  • если позволяет метраж, то стоит выделить место для зоны отдыха, где можно позагорать;
  • нельзя делать котлован на подвижных или нестабильных грунтах, если уровень грунтовых вод высок, то заглублять водоём не рекомендуется, лучше выбрать модель для установки на поверхности.
Открытый бассейн на даче

Размещать бассейн рекомендуется на площадке с небольшим уклоном, чтобы обеспечить быстрый слив воды

Далее надо определиться с размерами и формой водоёма, эти параметры зависят от назначения бассейна. Для плавания больше подходят вытянутые формы, а для отдыха с детворой — круглые чаши. Для самостоятельного строительства лучше выбирать простые очертания — прямоугольник или круг, менее трудоёмкие в исполнении.

Глубина чаши варьируется от 0,5 м для детского купания и до 1,5 м для взрослых. Если планируются прыжки с трамплина, то глубину нужно увеличить до 2,3 м, во избежание ударов о дно. Можно разделить дно на детскую и взрослую зоны с пологим перепадом глубины или соорудить две разделённые перегородкой чаши, чтобы избежать попадания детей в глубокую часть.

Из бетона

Наиболее прочной и долговечной считается технология строительства из армированного стальными прутами бетона. Для начинающих специалистов удобно применить в качестве несъемной опалубки пенополистирольные блоки, стоят они недорого.

Список необходимых инструментов и материалов:

  • цемент марки не менее М-300;
  • бетономешалка, если бетона понадобится много, есть смысл заказать машину готового бетона в миксере;
  • рулетка;
  • колышки;
  • шнур для разметки на площадке;
  • лопата;
  • молоток;
  • шуруповёрт;
  • саморезы;
  • доски для опалубки или пенополистирольные блоки;
  • песок;
  • щебень;
  • геотекстиль;
  • утеплитель;
  • арматура в виде стальных прутков;
  • отделочные материалы и элементы декора.

Этапы работы:

  1. Сделать разметку площадки, отметить габариты колышками, натянуть по периметру шнур. Границы котлована должны быть больше размеров чаши примерно на 1 м с каждой стороны. Выкопать котлован, его нужно углубить на 50 см от размеров бассейна. Дно нужно тщательно утрамбовать и выровнять, убрать комья земли, камни, выкорчевать корни. Затем насыпать слой щебня 25–30 см.
  2. Уложить арматуру на специальные подставки, чтобы усиливающая решётка после заливки раствора оказалась в толще бетонного слоя. Это обеспечит прочность конструкции. Сколотить из досок опалубку, смастерить укрепляющие подпорки.Монтаж арматуры в котловане для бассейна

    Засыпать дно котлована щебнем и выполнить монтаж стяжки

  3. Залить бетонную стяжку в один приём. Толщина слоя равна 25 см, выровнять вибромашиной или просто проткнуть несколько раз прутком слой, чтобы выгнать пузырьки воздуха.
    Заливка бетона в котлован для бассейна

    Залить бетонный раствор

  4. Дождаться высыхания стяжки и набора расчётной прочности, периодически увлажняя поверхность, это поможет бетону не растрескаться при высыхании. Сушка занимает 7–14 дней.
  5. Выстелить чашу бассейна геотекстилем или плотным полиэтиленом. Наилучшим решением будет обработка поверхности бетона проникающим гидроизолятором или слоем жидкой резины.
  6. Сверху настелить утеплитель или пенополистирольные блоки, скрепить их скотчем. Выложить стенки опалубки, вкладывая армирующий прут в каждую секцию блока.Монтаж опалубки для каркаса бассейна

    Выполнить монтаж опалубки

  7. Установить лестницу и выемки для дополнительного оборудования. Залить в опалубку бетон и выждать время для высыхания.Готовое бетонное основание для бассейна

    Залить бетон и дождаться его застывания

  8. Отделку чаши с внутренней стороны делают керамической плиткой, мозаикой, специальной плёнкой, при необходимости экономии грунтуют и покрывают водостойкой краской для бассейнов.
  9. С внешней стороны котлован засыпают и производят отделку бортиков, устанавливают необходимое фильтрующее оборудование и подключают водоснабжение и слив.Пустой бассейн, облицованный керамической плиткой

    Выполнить отделку чаши керамической плиткой

Из кирпича

Ещё один популярный материал строительства — кирпич. Плюсы этого способа:

  • надёжность и прочность конструкции, большой срок эксплуатации;
  • возможность выкладки различных форм и размеров чаши;
  • лёгкость монтажа лестницы, горок и другого дополнительного оборудования;

Есть и минусы:

  • необходимость утепления из-за невысокой теплопроводности;
  • длительный период строительства и сложная технология;
  • высокая стоимость материала.

Для работы понадобятся следующие инструменты и материалы:

  • ёмкость для замешивания цементно-песчаной смеси;
  • дрель с насадкой миксер;
  • кирпич;
  • цемент;
  • песок;
  • щебень;
  • жидкое мыло или дешёвое средство для мытья посуды в качестве пластификатора; арматура в виде прута и сетки;
  • штукатурная смесь для отделки;
  • обмазочный состав для гидроизоляции;
  • геотекстиль;
  • мастерок;
  • шпатель;
  • уровень;
  • рулетка;
  • лопата.

Вот последовательность технологических шагов.

  1. Подготовить площадку для котлована, выкопать яму по разметке с зазором в 1 м со всех сторон для свободного доступа к объекту. Затем нужно создать песчано-гравийную подушку, проложив между слоями геотекстиль, тогда песок не перемешается с гравием и подушка не просядет со временем.
  2. Уложить гидроизоляцию, рекомендуется использовать для этого рулонную мембрану, которую раскатывают полосами с нахлёстом в 20 см и оставляют широкий край подогнутым вверх для лучшей защиты от влаги.
  3. Собрать деревянную опалубку для стяжки и установить подпорки, чтобы доски выдержали давление бетона. Затем следует смонтировать армирующую сетку из стального прута толщиной не менее 1 см. Решётка арматуры должна утопать в толще бетонной стяжки, поэтому ставим пруты на подставки из подручных материалов или на готовые пластиковые фиксаторы.Монтаж арматуры для кирпичного бассейна

    Собрать арматуру

  4. Бетон для стяжки должен включать в себя водоотталкивающие компоненты для большей прочности, готовый раствор нужно залить быстро, пока он не застыл, лучше делать эту операцию вдвоём. Для равномерного застывания без деформаций поверхность стяжки должна постоянно быть влажной, желательно накрыть бетон полиэтиленовой плёнкой. Время высыхания составляет 2 недели, после чего можно приступать к возведению стен.
  5. Кладку производить красным керамическим кирпичом, который наиболее устойчив к воздействию воды, ширина стен составляет 2 кирпича. Через каждые два ряда нужно проложить армирующую сетку. Для швов использовать раствор с пластификатором или жидким стеклом. С внутренней стороны в швах необходимо оставить щели для лучшего крепления финишной отделки.Укладка кирпича своими руками

    Сделать стенки из кирпича

  6. Далее можно наносить на внутренние стенки бассейна штукатурку, которая обязательно должна содержать водоотталкивающие добавки, под отделочный слой нужно проложить сетку-рабицу, а после полного застывания сверху обработать проникающей антибактериальной и водостойкой грунтовочной смесью.
  7. Установить на заданные места скиммеры, фильтры, форсунки и другое оборудование. В качестве финишной отделки используют резиновую краску, керамическую или мозаичную плитку, элементы декора, подключить коммуникации.
  8. Снаружи резервуар необходимо утеплить полистирольными плитами и гидроизолировать обмазочным составом. Затем засыпать котлован и утрамбовать грунт.Бассейн с зоной отдыха рядом

    Облицевать бассейн и обустроить зону вокруг

Из полипропилена

Этот относительно недавно изобретённый материал обладает свойствами, которые позволяют с успехом применять его в строительстве бассейнов:

  • легко обрабатывается;
  • скрепляется сваркой с герметичными сплошными швами;
  • не требует создания опалубки или каркаса;
  • безопасен для человека;
  • имеет гладкую и нескользкую поверхность;
  • долго держит тепло.

Из минусов можно отметить потемнение поверхности со временем.

Установка полипропиленового бассейна в котлован

Полипропиленовые конструкции легко обрабатывать и монтировать

Сначала нужно приготовить оборудование и комплектующие:

  • полипропиленовые листы толщиной не менее 8 мм;
  • экструдер для их сварки;
  • строительный фен для коррекции швов;
  • плёнка ПВХ;
  • лопата;
  • уровень;
  • рулетка;
  • арматура для стяжки;
  • бетонный раствор;
  • песок;
  • щебень;
  • геотекстиль.

Этапы монтажа:

  1. Выкопать котлован, лучше всего подходят для этого глинистые почвы, которые задерживают воду. Разложить геотекстиль и насыпать щебень и песок слоем в 30 см.
  2. Выполнить бетонную стяжку с металлическим армированием. Размер ячейки прута должен составлять 20х20 см. После высыхания настелить утеплитель, например, пенопласт.
  3. Сварить вместе полипропиленовые листы с помощью экструдера и выровнять термофеном. Вырезать и постелить дно бассейна. Сварить чашу и припаять к ней рёбра жёсткости с внешней стороны вертикально через каждые 50–70 см.Монтаж бассейна из полипропиленовых листов

    Листы полипропилена сварить и выровнять

  4. В готовой конструкции просверлить отверстия для установки слива и других необходимых устройств. Промежуток между котлованом и чашей нужно залить бетоном, который укрепит стенки резервуара.
  5. Плёнка ПВХ, соединённая в единое полотно холодной сваркой станет прекрасной отделкой с внутренней стороны.Дачный участок с деревянным домом и бассейном

    Чашу бассейна изнутри обшить плёнкой ПВХ

Правила ухода

Все виды бассейнов нуждаются в систематическом уходе и очистке. Рекомендации помогут содержать водоём в порядке.

  • Собирать мусор и листву с поверхности можно скиммером или простым сачком с мелкой сеткой, для уборки дна используют донные пылесосы или щётки.
  • Чтобы реже менять огромный объём воды, можно применять дезинфицирующие средства на основе хлора и активного кислорода, ионизирующие установки.
  • На зимний период резервуар нужно консервировать.
  • Защитить поверхность воды от грязи можно, закрыв её специальной плёнкой.
  • Регулярно проверять целостность и работоспособность фильтрующих элементов, коммуникаций, герметичность отделки.
  • Можно закрыть водоём крышей из поликарбоната или выстроить вокруг купальни павильон.
Чистка бассейна специальным оборудованием

Бассейн нужно регулярно чистить

Бассейн ассоциируется у многих людей с роскошью и богатством, но для его создания нужны всего лишь трудолюбие и соблюдение технологии. А при наличии творческой фантазии можно превратить обычный бетонный или кирпичный резервуар в настоящее украшение участка, яркий элемент ландшафта и прекрасное место отдыха.

пошаговая инструкция как сделать самому

Сидя возле частного дома или дачи в летний зной, вы наверняка представляли, как классно было бы окунуться в прохладную воду собственного бассейна. Наверное, мысль об его устройстве вы сразу прогнали прочь, но она настойчиво возвращалась и буквально преследовала в жаркие дни. Может, не стоит отказываться от столь превосходной идеи?

Ведь можно построить простейший бассейн своими руками, вложив в сооружение минимум средств. И в этом мы рады вам оказать действенную помощь, предоставив полноценную информационную поддержку. У нас вы узнаете о разновидностях искусственных водоемов и особенностях выбора места для расположения чаши.

Мы собрали для вас популярные конструктивные варианты и технологии их строительства. Подробное описание дополнено поясняющими схемами, пошаговыми фото-инструкциями и видео.

Содержание статьи:

Планирование и выбор конструкции

Начать следует, разумеется, с проекта. Сначала нужно оценить состояние участка, определиться с местом, где будет расположен бассейн, выбрать размеры емкости, конфигурацию чаши и т.п.

Важный момент – уровень залегания первого от поверхности горизонта грунтовых вод на участке. Если этот показатель составляет менее одного метра, т.е. грунтовые воды пролегают высоко, строить стационарный бассейн в котловане не рекомендуется.

Галерея изображений

Фото из

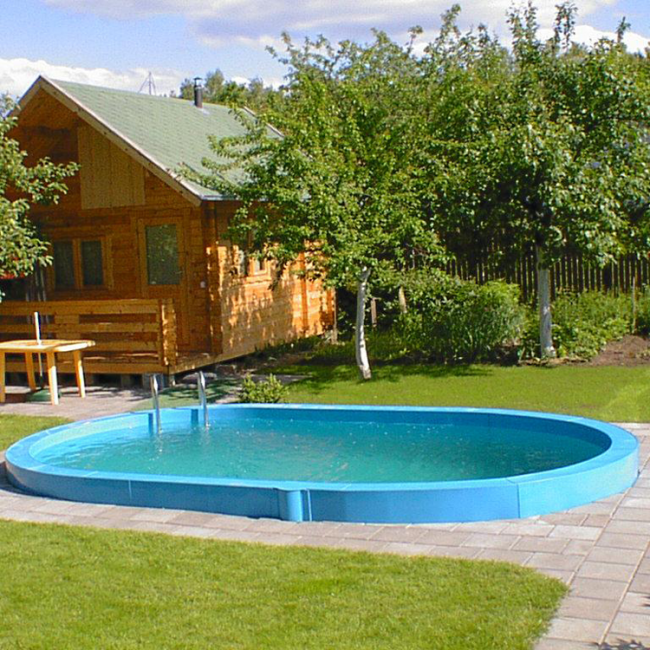

Вариант сооружения бассейна на даче

Простая в монтаже каркасная конструкция

Надувной бассейн на вымощенной площадке

Сборка бассейна из пластиковых модулей

Устройство жесткого каркаса на поверхности

Полузаглубленный вариант

Строительство бассейна с бетонной чашей

Спецэффекты стационарного бассейна

В качестве альтернативы можно рассмотреть установку переносной каркасной или надувной модели.

Выбирая место для , следует учитывать следующие рекомендации специалистов:

  • Бассейн должен находиться на достаточном расстоянии от жилого дома и других строений, поскольку близкое соседство этих сооружений может разрушительно сказаться на целостности фундамента здания.
  • Нежелательно располагать бассейн в непосредственной близости от деревьев или высаживать их впоследствии, чтобы корневая система, привлеченная большим количеством влаги, не разрослась и не разрушила каркас сооружения.
  • Наличие рядом с бассейном большого количества деревьев также увеличивает интенсивность его загрязнения посторонним мусором и стимулирует рост водорослей.
  • Лучше всего для сооружения бассейна подходят глинистые почвы, которые служат дополнительным барьером для грунтовой влаги, если есть выбор, следует отвести для бассейна именно такой участок.
  • Рытье большого котлована вручную – задание исключительно трудоемкое, лучше выбрать место, к которому можно подвести строительную технику: экскаватор, бетономешалку, возможно, подъемный кран и т.п.

Когда место выбрано, нужно взять лист бумаги и нарисовать на нем будущее сооружение. Следует выбрать конфигурацию чаши и ее глубину, а также обозначить место расположения всех коммуникаций: место подачи воды, лестницу для спуска, место установки фильтра, перелива, подсветки, внешнего освещения и т.п.

Схема бассейнаСхема бассейна

На стадии планирования необходимо продумать тип перекачки и очистки воды. На схеме представлен бассейн скиммерного типа. Откачка загрязненной воды производится с поверхности скиммером, а после очистки с подогревом подается через расположенные напротив форсунки (+)

Помимо основного места для слива рекомендуется предусмотреть систему аварийного сброса воды. Электрические провода должны быть уложены в гофру.

На этом этапе необходимо учесть и преимущественное направление ветра на участке. Мусор, попавший на поверхность воды, ветром будет сносить к конкретной стороне бассейна.

Как построить переливной бассейнКак построить переливной бассейн

Переливная разновидность искусственных водоемов предполагает отток загрязненной воды через переливной желоб в одноименную емкость. После очистки и подогрева она поставляется снова в бассейн через расположенные в районе дна форсунки

В строительных магазинах можно найти наборы оборудования для бассейнов, включающие все необходимое для монтажа.

В такой набор могут входить:

  • ;
  • материалы для возведения стен чаши бассейна;
  • арматура;
  • фланцы и форсунки;
  • фильтр, насос, скиммер;
  • лестница;
  • ПВХ-пленка для отделки и т.п.

Базовый комплект можно дополнить другими элементами, в зависимости от особенностей проекта будущего бассейна.

Как легко сделать частный бассейн своими рукамиКак легко сделать частный бассейн своими руками

Самый простой способ устройства бассейна на дачный сезон – приобретение сборного варианта с входящими в комплектацию приспособлениями и оборудованием

Выбирая размеры конструкции, следует помнить, что для одного взрослого человека подходящей для плавания считается глубина в 1,5 м, а рекомендуемая длина бассейна составляет около 5 м. Если предполагается установить трамплин для прыжков или вышку, то следует строить бассейн глубиной 2,5 м или более.

Чем глубже бассейн, чем больше объем его чаши, тем толще следует сделать стенки бассейна, соответственно, тем больше материалов понадобится для выполнения работ.

Отдельно стоит обсудить вопрос конфигурации будущего бассейна. Здесь следует помнить следующий принцип: чем сложнее очертания чаши, тем больше усилий понадобится на реализацию проекта и последующее обслуживание бассейна.

Проще всего построить бассейн с прямоугольными, круглыми или овальными очертаниями чаши. Если все эти моменты учтены заранее, и проект составлен правильно, в ходе строительства возникнет гораздо меньше проблем.

Например, если четкий проект отсутствует, по окончании заливки чаши приходится дополнительно сверлить бетон, чтобы сделать отверстия для коммуникаций.

Сложная конфигурация бассейнаСложная конфигурация бассейна

Выбирая бассейн неправильной конфигурации, следует учитывать, что сложности при его монтаже, а также обслуживании могут значительно возрасти

Монтаж бетонного бассейна

Поскольку работа с бетонной смесью хорошо знакома большинству строителей, бассейн, отлитый из этого материала, считается самым доступным вариантом для самостоятельного изготовления. Но вот простым и легким его не назовешь.

Котлован и песчано-гравийная подушка

Как уже упоминалось ранее, для рытья котлована лучше всего привлечь экскаватор. Если же такой возможности нет, например, отсутствуют подъездные пути для такой громоздкой спецтехники, можно выполнить эти работы вручную, хотя это и потребует значительно больше времени.

Котлован для бассейнаКотлован для бассейна

Чтобы стены котлована не осыпались во время земляных работ, им следует придать небольшой уклон. Дно должно иметь уклон в сторону слива

Чтобы стенки котлована не осыпались, в процессе выполнения земляных работ им придают небольшой уклон. По центру дна чаши делают дополнительное углубление для устройства отдельного дренажного колодца. Дно котлована также должно иметь небольшой уклон (5-7%), направленный к месту стока воды.

Засыпку начинают с дренажного колодца. Его просто заполняют щебнем и утрамбовывают вровень с поверхностью дна котлована. После этого дно засыпают слоем песка и гравия. На этом же этапе следует продумать особенности монтажа конструкций слива и т.п.

Сначала на дно кладут слой песка, толщиной около 20-30 см, который тщательно и равномерно утрамбовывают. Затем сверху укладывают 10-сантиметровую подушку из гравия, которую также следует утрамбовать.

Как сделать котлован для бассейна своими рукамиКак сделать котлован для бассейна своими руками

Независимо от формы чаши и материала, из которого она выполнена, котлован сооружается в определенной последовательности. Сначала выбирают грунт, затем прокладывают коммуникации, укрепляют дно и стенки, в завершении устанавливают чашу (+)

Бетонирование дна бассейна

После монтажа коммуникаций можно приступать к заливке дна бетоном.

Смесь можно приготовить самостоятельно по следующему рецепту:

  • 625 кг песка;
  • 325 кг цемента;
  • 1250 кг щебня;
  • 170 л воды.

Поскольку бетона понадобится много, имеет смысл купить, арендовать или даже сделать своими руками бетономешалку. Для расчета необходимого количества смеси и ее компонентов можно воспользоваться онлайн калькулятором. Такие сервисы есть на многих сайтов поставщиков цемента и строительных материалов.

Имеет смысл также рассмотреть возможность приобретения готовой бетонной смеси промышленного производства, особенно если специальную технику можно подогнать прямо к строительной площадке. В рекомендациях о том, как сделать бассейн из бетона своими руками, есть два варианта бетонирования дна котлована.

В первом случае сначала заливается слой бетонной стяжки 5 см толщиной. Затем сверху монтируется слой арматуры, который заливают еще одним слоем стяжки.

Некоторые мастера рекомендуют сократить время и силы, используя второй вариант заливки. В этом случае сначала монтируют арматуру, которую устанавливают на некотором расстоянии от песчано-гравийной подушки с помощью подпорок (подойдут кусочки кирпича).

Армирование стяжки бассейнаАрмирование стяжки бассейна

Перед заливкой дна котлована для бассейна бетонной стяжкой, на него укладывают арматуру, выполненную из металлических прутьев толщиной 6-8 мм

Затем на дно выливают бетонный раствор таким образом, чтобы он покрыл дно котлована и всю арматуру. Для приготовления бетонного раствора рекомендуется использовать цемент марки М 400 или выше. Арматурную сетку можно сделать из металлической проволоки 6-8 мм.

Рекомендуемый размер ячейки – 150-200 мм. Прутья можно сварить, но проще будет просто зафиксировать их положение с помощью тонкой проволоки. Теперь необходимо дождаться высыхания бетонной стяжки. Время от времени поверхность бетона смачивают водой, чтобы добиться равномерного высыхания.

Опалубка и заливка стен

теперь нужно сделать опалубку, чтобы сделать стены чаши бассейна из бетона. для этого понадобится 30 мм доска. Сразу же следует убедиться, что предусмотрены монтажные отверстия, в которых будет установлено оборудование бассейна.

Чтобы улучшить адгезию свежего раствора к уже уложенному бетонному основанию, перед началом работ основание нужно увлажнить. С этой же целью в раствор для первого слоя заливки стены добавляют пудру из алюминия.

Опалубка бассейнаОпалубка бассейна

Опалубку для заливки стен бетонного бассейна можно выполнять из досок или фанеры. Чтобы повысить прочность конструкции, ее укрепляют брусом

Для опалубки не обязательно использовать непременно новые доски, подойдут даже старые конструкции б/у, например, со следами старой краски и т.п. Главное, чтобы они выдержали вес бетона. Пригодна для этих целей и влагостойкая фанера. Ее сгибать, поэтому она удобнее доски при создании опалубки нестандартной конфигурации.

Опалубку следует дополнительно укрепить ребрами жесткости. Их изготавливают из бруса 50Х50 мм. Ребра устанавливают примерно в 500 мм друг от друга. Если предусмотрено выполнение стационарной лестницы из бетона, то обрешетку для нее нужно сделать отдельно.

Заранее делают и арматуру, которая нужна, чтобы придать бетонным стенам бассейна дополнительную прочность. Металлические прутья устанавливают сразу же после того, как залили первый слой, пока бетон не успел застыть.

После этого бетон заливают слоями, толщина каждого составляет около 150 мм. Примерно через четыре дня бетон станет достаточно твердым, чтобы опалубку можно было снять.

Гидроизоляция и выполнение отделки

После полного высыхания бетона работы можно продолжать. Сначала выполняют . Некоторые мастера считают необходимым изолировать только так называемые холодные швы, другие советуют уложить слой гидроизоляции по всей поверхности чаши бассейна.

На роль гидроизоляции вполне подойдет рубероид, листы которого укладывают с перехлестом примерно 200 мм. Можно также использовать жидкую резину, битум, ПВХ-мембрану или современные строительные смеси с гидрофобными свойствами. При этом важно учитывать затраты, поскольку площадь чаши бассейна обычно велика, а стоят такие строительные смеси довольно дорого.

Гидроизоляция бассейнаГидроизоляция бассейна

Жидкую гидроизоляцию на поверхность чаши бетонного бассейна наносят в два слоя, между которыми необходимо установить армирующую сетку

Чтобы повысить качество гидроизоляционных работ, нужно сначала выровнять стены путем шлифовки. Если используется жидкая гидроизоляция, которую распыляются на стены, нужно нанести два слоя. При этом между первым и вторым слоем рекомендуется уложить армирующую сетку.

После того, как гидроизоляция высохнет, необходимо проверить ее качество. Для этого бассейн наполняют водой и оставляют на 10-12 дней. Следует замерить уровень воды в начале и в конце этого периода. Небольшая разница между этими показателями вполне ожидаема, поскольку вода с поверхности испаряется.

Но если воды убывает слишком большими темпами, значит, гидроизоляция выполнена неправильно, работы следует повторить. После этого поверхность бассейна можно оштукатурить подходящим составом, чтобы подготовить основание для дальнейшей отделки. По верху бассейна делают декоративный бордюр. Его можно отлить из бетона или выложить из кирпича.

Остается установить оставшееся оборудование, а затем облицевать стены бассейна отделочным материалом. Чаще всего для этого используют керамическую плитку. Из-за давления слоя воды стены чаши могут слегка деформироваться. На состоянии плитки это отражается не слишком хорошо: она растрескивается или крошится.

Чтобы предотвратить такое неприятное явление, нужно делать между плитками широкий шов, а для затирки использовать состав с повышенной эластичностью. Довольно сложно класть плитку на неровные поверхности. Владельцам бассейнов со сложной конфигурацией лучше использовать не плитку, а мозаику.

По окончании отделочных работ необходимо подождать еще немного времени, чтобы клей успел хорошо высохнуть. После этого можно наполнить бассейн водой, чтобы проверить качество его изготовления и работу оборудования.

Как устроить гидроизоляцию бассейна своими рукамиКак устроить гидроизоляцию бассейна своими руками

Вместо обмазочных и проникающих вариантов обеспечения гидроизоляции стенок бассейна можно применить полимерную мембрану. Укладывать рекомендовано в два слоя, швы материала свариваются горячим воздухом (+)

Сооружение бассейна с чашей на поверхности

Вполне приемлемый по цене и стоимости сооружения вариант организации на даче бассейна заключается в возведении каркаса из доски с укладкой внутри нее гидроизоляционной оболочки.

Этап #1 – основание и каркас

Для установки конструкции, расположенной полностью на дневной поверхности нужно устроить жесткое ровное основание, способное выдержать вес набранной в чашу воды и купающихся, и соорудить каркас:

Галерея изображений

Фото из

Шаг 1: Устройство основания и установка опор

Шаг 2: Укладка гидроизоляции на основание

Шаг 3: Сборка каркаса из шпунтованной доски

Шаг 4: Дублирование с врубкой саморезом

Шаг 5: Строительство стенок бассейна

Шаг 6: Возведение стенок из толстой доски

Шаг 7: Правила сплачивания шпунтовоной доски

Шаг 8: Ввинчивание шурупов в узловые соединения

Этап #2 – гидроизоляция каркаса

После возведения каркаса его следует обустроить для подключения коммуникаций, насосного и контрольного оборудования, подготовить к укладке внутреннего гидроизоляционного покрытия и к установке дополнительных приспособлений.

Галерея изображений

Фото из

Шаг 9: Формирование отверстий для фильтра и скиммера

Шаг 10: Проверка горизонтальности после резки отверстий

Шаг 11: Подготовка внутренней поверхности к укладке гидроизоляции

Шаг 12: Настил гидроизоляционного покрытия в каркас

Шаг 13: Фиксация края гидроизоляции для выравнивания

Шаг 14: Подгонка гидроизоляции под реальные размеры

Шаг 15: Крепление выровненной гидроизоляции

Шаг 16: Установка финальной планки по периметру бассейна

Этап #3 – подключение коммуникаций

Бассейн – гидротехническое сооружение, для нормальной работы которого и для обеспечения условий купающимся, требуется ряд технических систем: насос, группа фильтров и т.д.

Техника требует защиты от атмосферных воздействий, выполнять которую будет бокс, приуроченный к узкой стенке чаши.

Галерея изображений

Фото из

Шаг 17: Вертикальная направляющая

Шаг 18: Установка горизонтального бруска

Шаг 19: Сборка стенок помещения

Шаг 20: Установка балок для устройства крыши бокса

Шаг 21: Подготовка оборудования бассейна к подключению

Шаг 22: Правила обустройства помещения для оборудования

Шаг 23: Использование манометра для контроля давления

Шаг 24: Крыша бокса для защиты оборудования от дождя и пыли

Этап #4 – обустройство важных мелочей

В завершении сооруженный на дачном участке бассейн обустраивается для удобства эксплуатации и обслуживания.

Галерея изображений

Фото из

Шаг 25: Навешивание дверного полотна

Шаг 26: Замок для помещения с техникой

Шаг 27: Сборка и установка лесницы

Шаг 28: Устройство поручней над боксом

Шаг 29: Лестница из нержавейки в бассейн

Шаг 30: Тент для открытой чаши дачного бассейна

Шаг 31: Правила использования брезентового тента

Шаг 32: Усиление граней каркаса бассейна

Альтернативные варианты возведения чаши

Выясняя, как построить бетонный бассейн, не стоит забывать и об альтернативных вариантах возведения чаши.

Для ее строительства можно использовать:

  • бетонные блоки;
  • блоки из пенополистирола;
  • стальной лист;
  • готовую конструкцию из стекловолокна или пластика.

При использовании бетонных блоков сначала заливают дно бассейна, а вот стены чаши выкладывают из этих самых блоков. Каждый третий ряд кладки следует армировать, чтобы придать конструкции дополнительную прочность. Из блоков можно сделать и стационарную лестницу, вместо стремянки, которая не так удобна.

Бассейн из бетонных блоковБассейн из бетонных блоков

Стены бассейна можно выложить из бетонных блоков. Каждый третий ряд кладки следует армировать. Поверхность чаши необходимо обработать гидроизоляцией, а затем провести отделочные работы

Далее чаша обрабатывается так же, как и монолитная конструкция: проводятся работы по гидроизоляции и отделка. В качестве декоративного покрытия можно использовать специальную ПВХ-пленку.

Выглядит она очень привлекательно, стоит значительно дешевле, чем керамическая плитка, да и укладывать ее в разы проще. Но срок эксплуатации этого материала составляет всего 5-7 лет, потом отделку придется обновить.

Пленка для бассейнаПленка для бассейна

ПВХ-пленка – удобный материал для отделки бассейнов. Она проста в монтаже и выглядит привлекательно, но служит всего несколько лет

Пенополистирольные блоки крупного формата также укладывают на бетонное основание. Их соединяют с помощью предусмотренных конструкцией пазов и гребней.

Материал очень удобен в работе, поскольку весит немного. При необходимости блоки подрезают обычной ножовкой.

Бассейн со стенами из пенополистирольных блоков Бассейн со стенами из пенополистирольных блоков

Бассейн со стенами из пенополистирольных блоков сделать не сложно. Конструкцию следует армировать, а затем залить раствор бетона в специальные отверстия

После того, как кладка окончена, следует установить оборудование бассейна, а также арматуру. Ее размещают внутри имеющихся в блоках полостей.

Пространство между трубами коммуникаций и пенополистиролом задувают монтажной пеной. После этого в полости с арматурой закачивают жидкий бетон. Когда конструкция высохнет, можно приступать к отделке готовой чаши.

Бассейн из стального листа можно выполнить как на бетонном основании, так и на тщательно утрамбованном грунте, хотя последний вариант не так надежен, как стяжка. Поскольку стальной лист поставляется в рулоне, из него удобнее всего изготавливать чашу в виде круга, овала или “восьмерки”.

Бассейн из стального листаБассейн из стального листа

Бассейну из стального листа можно придать круглую или овальную форму. Такие конструкции могут быть углублены в землю или расположены на поверхности

Края листа соединяют специальным профилем, что позволяет избежать сварочных работ. После установки чаши ее застилают ПВХ-пленкой и наполняют водой, чтобы отделочный материал был плотно прижат к стенкам чаши. Для фиксации пленки по верху бортика используют крепежный профиль. После этого устанавливают техническое оборудование бассейна.

Готовая чаша из стекловолокна, пластика или современных композитных материалов – недешевое удовольствие, даже если выбрать типовую конструкцию, а не изготовленную под заказ.

Для доставки и установки чаши придется использовать подъемный кран и другую спецтехнику. Сначала следует вырыть котлован подходящей конфигурации. Затем его дно выравнивают, засыпают слоем щебня или гравия и трамбуют.

Готовая чашу для бассейнаГотовая чашу для бассейна

Готовую чашу для бассейна непросто доставить и установить в котлован, но дальнейший ее монтаж относительно несложен, поскольку гидроизоляция и отделка не нужна

После этого можно опустить на дно котлована чашу. Пространство между стенами котлована и чашей засыпают грунтом и утрамбовывают. В дополнительной гидроизоляции и отделке такие конструкции обычно не нуждаются. Остается установить оборудование и начать эксплуатацию бассейна.

Вес таких бассейнов обычно относительно невысок, поэтому владельцам участков с высоким уровнем промерзания грунта следует проявить осторожность. Зимой замерзшие грунтовые воды могут просто вытолкнуть чашу на поверхность.

Полезное видно по теме

Здесь наглядно продемонстрирован опыт по заливке чаши небольшого прямоугольного бассейна из бетона:

В этом видео подробно показан процесс отделки бассейна ПВХ-пленкой:

Практический опыт по эксплуатации бассейна и обзор возможных ошибок, а также способы их устранения можно посмотреть в следующем видео:

Обустройство собственного бассейна на участке может быть выполнено даже начинающим мастером. Для этого нужно правильно спроектировать конструкцию, а затем выполнить все необходимые работы, точно соблюдая технологию. При правильном уходе самодельный бассейн будет служить долгие годы.

Хотите обзавестись собственным бассейном, но не решили, какой лучше выбрать? Может, есть уже опыт в сооружении или есть, что порекомендовать нам и посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, высказывайте мнение, задавайте вопросы, размещайте фото по теме статьи.

Бассейн своими руками из бетона

Бассейн на даче — дополнительное место для отдыха. Бассейн, построенный своими руками из бетона, сэкономит семейный бюджет.

Бетонный бассейн для дачи

Прохладная вода построенного бассейна спасет от зноя.

Проектируем бассейн

Необходимо учесть 3 параметра:

  • габариты и форму чаши;
  • местоположение бассейна;
  • устройство дополнительных элементов (лестницы, трамплина, подсветки и т.п.).

Глубина чаши должна составлять до 1,5 м — этого достаточно для плавания взрослого человека. Если планируется добавить трамплин, то глубину увеличивают до 2,5 м.

При проектировании следует учитывать следующие факторы:

  1. Внутренние размеры. Взрослому человеку достаточно длины 5 м и ширины 2 м.
  2. Глубина чаши в критических точках. Для бассейна без трамплина принимается 1,8 м в низшей точке, 1,5 м — в наивысшей точке (с учетом высоты бортов).
  3. Толщина стенок и дна — 0,2 м и 0,25 м соответственно.
  4. Высота и ширина бортиков — 0,3 м и 0,5 м соответственно.
Постройка бассейна по проекту

Первый шаг возведения бассейна — его планировка и выбор формы.

Уровень воды составит 1,3 м.

После разработки чертежа чаши необходимо продумать точки подключения водоснабжения и дренажа, расположение ступенек.

Поэтапное описание строительства бетонного бассейна

Построить прямоугольный бассейн своими руками из бетона можно, придерживаясь следующей последовательности действий:

  • рытье котлована;
  • армирование дна и стен;
  • устройство опалубочной системы;
  • бетонные работы;
  • гидроизоляция чаши;
  • облицовка стен и дна.

Необходимо следовать пошаговой инструкции.

Подготовка котлована

Определив расположение и размеры, приступают к земляным работам. Очистив территорию и обозначив углы бассейна, роют котлован. При этом нужно учесть размер чаши, толщину слоя подушки под бетонное дно и место для установки опалубки. При рытье стенок для будущего бассейна рекомендуется делать уклон 3-5º по вертикали, чтобы земля не осыпалась на дно.

котлован для бассейна

На этапе проведения земляных работ необходимо предусмотреть устройство дренажной и сточной систем — это защитит почву вокруг бассейна от подтопления. При устройстве стока на дне чаши устраивается уклон 5% в сторону сливного отверстия.

На дно готового котлована (выровненное и утрамбованное) следует насыпать дренажную подушку — гравийно-песчаную смесь, состоящую из слоя песка высотой 30 см и слоя гравия высотой 10 см. Каждый слой необходимо тщательно утрамбовать с сохранением уклона в 5% в сторону стока.

К сливному отверстию следует подвести трубу для откачки загрязненной воды; кроме этого, в любом месте котлована надо предусмотреть трубопровод для подачи воды.

Затем необходимо положить слой первичной гидроизоляции — листы рубероида настилаются с нахлестом 10-15 см, выводятся на поверхность земли, укрывая стенки. Стыки можно заклеить мастикой или заварить строительным феном.

Армирование

Оно необходимо для упрочения бетонной конструкции и производится после укладки первичной гидроизоляции. На этом же этапе подводятся трубопроводы для подачи воды.

На дно чаши надо уложить в 2 слоя сетку — аккуратно, чтобы не повредить гидроизоляцию. Сетка выкладывается из арматуры диаметром 14 мм с шагом 15-20 см, элементы скрепляются между собой проволокой.

армирование чаши

После этого таким же способом армируются стенки чаши. Нижние концы арматуры следует завести в сетку дна. Сваривать арматуру нежелательно, чтобы впоследствии из-за внутреннего напряжения по бетонной конструкции не пошли трещины.

Устройство опалубки

Опалубка устраивается для формирования стенок чаши, поэтому ее желательно устанавливать после заливки дна бассейна из бетона. Рекомендуется сооружать распорки, чтобы укрепить листы и не дать им разъехаться под давлением бетонной заливки.

Опалубку можно соорудить из подручных материалов: фанеры или профлистов, бруса, обрезной доски. Необходимо выдерживать зазор 5 см между поверхностью опалубки и арматурной сеткой. Внутреннюю сторону опалубки следует затянуть пленкой для последующего снятия. При этом листы опалубки должны быть выше арматурной сетки.

опалубка бессейна

Бетонирование

После устройства опалубки готовится и заливается раствор, состоящий из цемента, щебня и добавок-пластификаторов. Сначала заливается дно чаши, после застывания бетон заливают в опалубку для стен.

Чтобы не нарушить герметичность соединений стенок и дна чаши, стыки дополнительно скрепляют гидрофобным шнуром. Он способен впитывать влагу из раствора и расширяться, заполняя собой все свободное пространство. Таким образом восстанавливается герметичность стыков.

Из раствора с помощью вибрационной установки желательно удалить воздушные пузыри, чтобы сделать бетонную конструкцию более прочной.

заливка бетоном

Остальные элементы — ступени, места для сидения — заливаются после снятия основной опалубки тем же способом, что и чаша. Конструкции также необходимо армировать.

Бетонной конструкции нужен 21 день, чтобы бетон набрал марочную прочность. По истечении 3 недель можно разобрать опалубку.

Затем производится шлифовка чаши. Поверхность затирается, выравнивается, удаляются все шероховатости и выступы. Если чаша небольшая, то шлифовку можно провести вручную, если бассейн имеет большие размеры, то для облегчения работы применяется шлифовальная машинка. При необходимости возникшие трещины затираются и заполняются эпоксидной смолой.

Окончательный этап бетонирования — монтаж закладных элементов. Это установка слива, подвод коммуникаций, обработка поверхности грунтовкой.

Гидроизоляция

Виды изоляции:

  • битум;
  • рубероид;
  • жидкая резина;
  • жидкое стекло;
  • состав из полимерно-цементного раствора;
  • ПВХ-мембрана.

Лучший вариант — обмазочный состав, заполняющий поры бетона и препятствующий проникновению влаги. Тщательной обработке необходимо подвергнуть стыки между дном и стенами, внешние края плит бортиков, места ввода коммуникаций.

Изоляция наносится валиком (если бассейн небольшого размера) или распылителем. Рекомендуется наносить не менее двух слоев, для лучшего схватывания слои дополнительно армируют мелкой сеткой.

гидроизоляция

Не менее качественной изоляцией является самовосстанавливающаяся жидкая резина, представляющая собой бесшовную мембрану. Она устойчива к механическим повреждениям, является паро- и водонепроницаемой и не требует ремонта в случае образования микротрещин.

Еще один вариант — жидкое стекло. Это эмульсия полимерных смол на водной основе, которая при попадании в поры бетона заполняет их, создавая барьер для воды. Жидкое стекло — отличная основа для укладки плитки или нанесения штукатурки.

После обработки необходимо дождаться полного высыхания поверхности, затем заполнить чашу водой и оставить для проверки на 2-3 суток. Если количество воды сильно уменьшилось (в расчет не берется объем испарений), то гидроизоляционные работы повторяются.

Калькулятор объема бетона

Он позволяет рассчитать необходимое количество раствора. Так, для стандартного бассейна размерами 5 х 2 х 1,5 м (длина х ширина х высота) с толщиной дна и стенок 0,2 и 0,25 м объем бетона составит 5,2 м³ без учета бортиков.

Отделка

Проводится на заключительных этапах работ после того, как гидроизоляция полностью схватится с поверхностью бетона и пройдет проверку на прочность.

Для финишной отделки чаши бассейна, сделанного своими руками из бетона, используют керамическую плитку, кафель, мозаику или пленку.

К каждому из материалов предъявляются свои требования:

  1. Плитка и кафель должны иметь шероховатую поверхность, поэтому глянцевая отделка не подойдет.
  2. Мозаика тоже должна быть шероховатой, но не пористой, иначе снижается ее влагостойкость и повышается риск разрушения отделки.
  3. ПВХ-пленка должна быть достаточно прочной и плотной, устойчивой к механическим повреждениям.
Бассейн из бетона своими руками

Для декоративного обустройства бассейна используют мозаику.

Все виды материала должны иметь хорошую влагостойкость.

Кроме этого, материал должен быть:

  • простым в монтаже и уходе;
  • доступным по цене;
  • ремонтопригодным (с возможностью заменить отдельные элементы — для плитки).

Для укладки плитки и мозаики используется специальный клей, обладающий повышенной влагостойкостью. После укладки межплиточные швы нужно обработать антигрибковыми препаратами.

Расчет состава бетона

Для приготовления 1 м³ бетонного раствора марки М300 необходимо:

  • цемент — 380 кг;
  • щебень средней фракции — 1250 кг;
  • среднезернистый песок — 630 кг;
  • вода — 180 л.

На объем бетона 5,2 м³ понадобится:

  • цемент — 1976 кг;
  • щебень средней фракции — 6500 кг;
  • среднезернистый песок — 3276 кг;
  • вода — 936 л.

Для быстроты расчета можно воспользоваться онлайн-калькулятором.

Добавить комментарий

Ваш адрес email не будет опубликован.
