как работает, схема установки и подключения, монтаж своими руками

Ощущение свежести и чистоты в помещении во многом зависит от воздуха. Для квартир и частных домов нередко проблема циркуляции воздуха становится одной из самых острых и болезненных.

Иногда ее удается решить при помощи традиционных методов – очистки вентиляционных каналов и установки вытяжки. Но обеспечить постоянную циркуляцию воздуха может только принудительная вентиляция.

Технических решений этого вопроса несколько. Одни предполагают установку больших модулей с интеллектуальным управлением, другие помогут сделать принудительную вентиляцию в квартире самостоятельно с минимальным вложением средств и затратой сил.

Содержание

1 О принудительной вентиляции
2 Когда нужна принудительная вентиляция в квартире
3 Расчет принудительной вентиляции
4 Виды оборудования для принудительной вентиляции
- 4.1 Критерии выбора оборудования
5 Установка принудительной вытяжной вентиляции
6 Приточная и приточно-вытяжная модели вентилирования
7 В заключение

О принудительной вентиляции

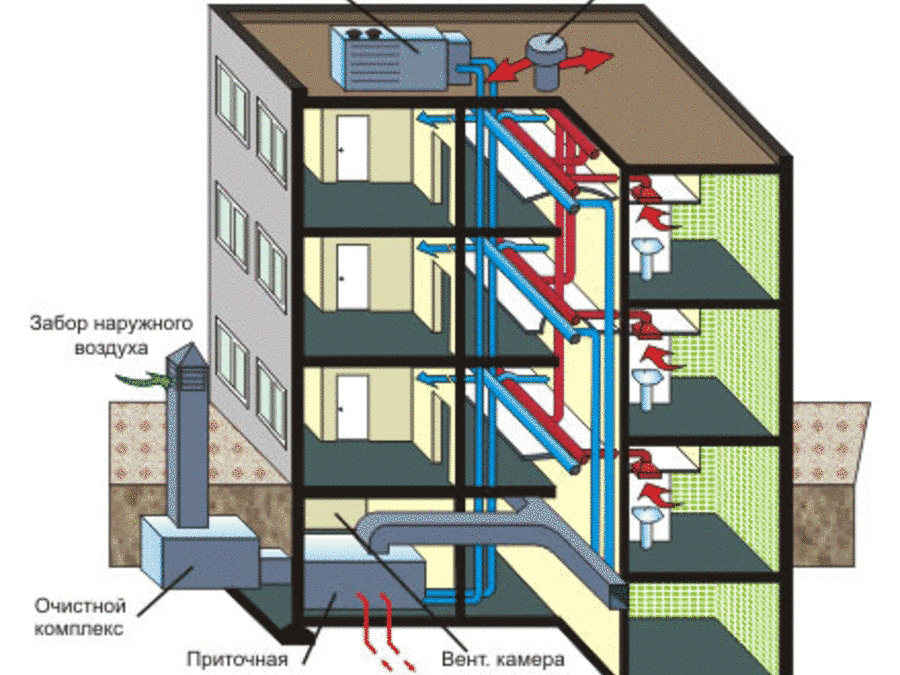

схема принудительной вентиляции в многоэтажном доме

Перемещение воздушных масс в квартире чаще всего связано с процессом нагревания и остывания воздуха. Правда, как показывает практика, в помещениях, где отсутствует его постоянный отвод наружу, о свежести говорить не приходится.

Пар, пыль и отсутствие циркуляции воздуха приводят к образованию плесени, появлению специфического затхлого запаха и сырости. Причиной этого часто является отсутствие возможности как для отвода загрязненного воздуха и паров из помещения, так и притока в необходимом количестве насыщенного кислородом свежего воздуха.

Единственно правильным решением в данном случае является принудительная система вентиляции, которая и обеспечит необходимый баланс притока свежего и отвода насыщенного газами и паром воздуха.

Когда нужна принудительная вентиляция в квартире

схема принудительной вентиляции в квартире

Требования строительных норм и стандартов обязательно учитывают установку при возведении здания системы принудительной циркуляции воздуха. В многоэтажных домах это решение чаще всего воплощается в виде вентиляционных каналов. Проходящие сквозь межэтажные перекрытия каналы выходят через кровлю на крышу.

Внутри здания такая система принудительной вентиляции соединяется с каждой квартирой при помощи вентиляционных отверстий в ванной, на кухне и в туалете. Иногда отверстия оборудуются и в жилых комнатах, но это чаще исключение, чем правило.

Работа такой системы основана на естественной циркуляции воздуха – нагретый, насыщенный парами и легкими газами воздух удаляется из помещения через эти отверстия. При кажущейся надежности и простоте эта система зависит от многих факторов и не всегда обеспечивает полное выполнение возложенных на нее функций.

Сырая погода, загрязнение внутренних поверхностей канала из-за отсутствия своевременного обслуживания или ошибки в проектировании затрудняют циркуляцию воздушных масс.

К примеру, уменьшение просвета из-за оседания пыли и паутины на внутренних стенах после 1 года эксплуатации в новостройке снижает эффективность вентиляции почти на 5%.

Еще одной проблемой в квартирах могут стать обычные пластиковые окна. Несмотря на надежность, отличные энергосберегающие свойства и привлекательный внешний вид, именно металлопластиковые окна и являются причиной снижения притока воздуха в квартиру. По сути, именно блокирование притока воздуха извне становится одной из самых серьезных проблем.

Приточный клапан для металлопластикового окна

Закупоренный в объеме квартиры воздух остается без движения – его температура постоянна, циркуляция отсутствует, что приводит к образованию в помещении плесени и повышению влажности. В такой ситуации даже относительно широкие вентиляционные каналы быстро покрываются паутиной и закупориваются.

Система принудительной вентиляции в квартире комплексно решает проблему циркуляции воздуха в помещении. Этому способствует несколько факторов:

при любом типе системы отвод воздуха не будет зависеть от природных факторов;
принудительная вентиляция не подменяет собой уже имеющуюся систему, она дополняет ее и делает ее работу более продуктивной и эффективной;
существующие системы позволяют оснастить квартиру наиболее приемлемой как с технической, так и с потребительской точки зрения установкой;
принудительная вентиляция не влияет на температурный режим в помещении, применяемые технологии обеспечивают и нагрев подаваемого воздуха, и контроль его влажности.

Таким образом, установка принудительной системы вентиляции помещений, соответствующей их качественным и техническим характеристикам, необходима:

в помещениях с отсутствием естественной циркуляции воздуха;
при необходимости избавиться от плесени и грибков;
в квартирах, где проживают люди, склонные к аллергии, имеющие хронические заболевания органов дыхания;
в помещениях с повышенной влажностью.

Расчет принудительной вентиляции

Правильный выбор типа системы принудительной вентиляции прежде всего зависит от точного расчета всех показателей, связанных с ее работой. Перед началом проектирования необходима проверка эффективности уже установленных в здании элементов вентиляции.

Именно привязка к имеющимся воздуховодам и будет той отправной точкой в расчете всех параметров. В дальнейшем учитываются следующие моменты:

площадь и объем помещений квартиры;
особенности конструкций оконных проемов, дверных блоков, балконов, лоджий, тамбуров и коридоров здания, относящихся к зонам общего пользования;

имеющиеся воздушные потоки и их характеристики – постоянные, временные, естественные, искусственные, направление и сила их перемещения;
расположение, линейные размеры и уровни установки приточных и отводящих вентиляционных отверстий.

норма принудительного воздухообмена по количеству людей

Важным моментом в выборе установки принудительной вентиляции в помещениях выступают нормативные требования к воздухообмену в квартире, действующие для разных по целевому назначению помещений.

Например, для помещений в квартире многоэтажного дома показатели циркуляции воздушных масс должны составлять:

для жилых комнат – спален и гостиных – 3 куб. метра воздуха на 1 кв. метр площади комнаты в час;

для туалета и ванной комнаты, независимо от площади, этот показатель составляет уже 25 куб. метров в час.

нормы принудительного воздухообмена

Одним из важных моментов, связанных с выбором типа системы и способа установки принудительной вентиляции в квартире, является учет особенностей функционирования уже установленной системы.

Так, довольно часто в многоэтажных домах наблюдается такое явление, как обратная тяга, когда поток резко меняет направление движения, и вместо отвода воздух всасывается обратно в помещение.

Все эти данные в совокупности и позволяют определить основные требования к оборудованию принудительной вентиляции и условиям его установки. Этого достаточно, чтобы перед тем как сделать принудительную вентиляцию, определиться с ее типом, принципом работы основных элементов и параметрами электрооборудования.

Виды оборудования для принудительной вентиляции

Для небольших помещений, таких как квартира или частный дом, наибольший интерес представляют две основные модели принудительной вентиляционной системы:

вытяжная система, предназначенная для отвода использованного и загрязненного воздуха из помещения;
приточная система – в отличие от вытяжной, этот вид вентиляции обеспечивает приток воздуха в помещение.

Третий вид объединяет в себе оба принципа работы оборудования и обеспечивает как наполнение помещений в квартире свежим воздухом, так и удаление вредных газов и паров из нее. В отличие от более простых вентиляционных установок, этот тип оборудования для принудительной вентиляции требует не только более точных расчетов и профессионального монтажа.

Основным недостатком принудительной приточно-вытяжной системы является ее громоздкость: воздуховоды, крепления, вентиляторы и системы сбора конденсата, дорогостоящие фильтры — все это требует много места. К примеру, только установка потолочных воздуховодов потребует опустить потолок минимум на 20 см. А отдельные блоки вентиляторов будут создавать ощутимый фоновый шум.

Вместе с тем оборудование для всех систем принудительной вентиляции имеет много общего и может включать следующие элементы:

электрические вентиляторы;
обратные воздушные клапаны;
блоки управления электрооборудованием;
наружные блоки;
фильтры грубой и тонкой очистки;
оборудование для монтажа и крепления.

Самым простым решением для обеспечения циркуляции воздуха является установка вентилятора в вентиляционное отверстие в стене или оконный проем на кухне.

Этот вариант позволит сделать движение воздуха более интенсивным, но маломощный вентилятор не решит проблемы других помещений, оставаясь востребованным только в качестве локального оборудования.

Вытяжки принудительные, состоящие только из вентилятора, установленного в стену или окно, должны быть дополнены обратным клапаном – устройством, перекрывающим канал и защищающим от смены направления потока воздуха.

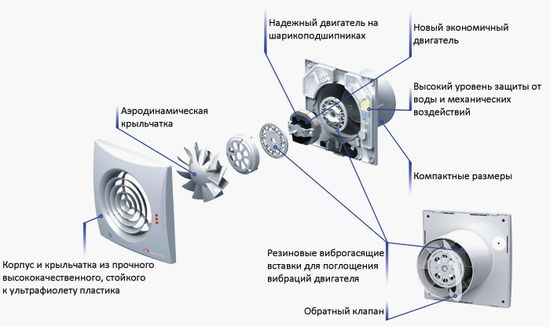

Для монтажа принудительной системы часто используются разные модели вентиляторов. При оборудовании вытяжек используются:

осевые вентиляторы;
оконные;
канальные, монтируемые непосредственно в канал вентиляции;
центробежные.

Из характеристик этого оборудования следует обратить внимание на уровень шума, образуемого при работе электродвигателя и лопастей принудительного пропеллера. Среди указанных моделей самой тихой работой отличаются центробежные модели, а вот для монтажа в стену лучше использовать канальные вентиляторы.

Стоит упомянуть и о таком элементе, как фильтр системы принудительной вентиляции. Применяемые для вентиляторов фильтры имеют разное назначение и конструкцию. Так, оборудование для систем приточной вентиляции должно оснащаться:

фильтром для очистки воздуха от нерастворимых частиц – он защищает от попадания в помещение песка, насекомых, паутины, частиц сажи и копоти;
фильтром тонкой очистки – обеспечивает защиту от микроскопических частиц загрязнений;
гидрофобным фильтром, который не позволяет проникнуть в помещение влаге и пару.

Для вытяжных систем рекомендуется устанавливать фильтр для защиты оборудования и канала от попадания в него жира и копоти. Кроме этого, рекомендуется установить сетчатый фильтр от насекомых.

Электронные блоки управления дают возможность настроить работу системы принудительной вентиляции в соответствии с конкретными условиями.

Таймер позволяет установить время включения вентилятора, датчик дыма помогает предотвратить пожар, своевременно сигнализируя об опасности, а температурный датчик обеспечивает работу рекуператора и устройства нагрева подаваемого воздуха.

Критерии выбора оборудования

В большинстве случаев основными критериями выбора устройства принудительной вентиляции выступают конкретные условия в квартире. В случае плохой вентиляции в ванной и туалете, повышенной влажности и появления плесени на стенах достаточно установки вытяжки.

В кухне обычно для принудительной вентиляции устанавливается зонтичная или купольная вытяжка с сохранением прямоточной естественной вентиляции. Ну а если воздухообмен нарушен из-за установки в квартире металлопластиковых окон и дополнительного слоя наружного утеплителя из пенопласта или базальтовой ваты, стоит задуматься над приточной системой.

Специальное оборудование для приточной системы в таком случае обеспечит ее максимальную эффективность и восстановит необходимую циркуляцию воздуха не только в жилых комнатах, но и в других помещениях квартиры. Задуматься над установкой приточной системы с рекуператором стоит и в случае, когда в комнате требуется особый режим циркуляции.

Прежде всего это касается помещений для детей и для людей, имеющих хронические заболевания. Постоянный поток свежего воздуха позволит создать нужный микроклимат, очистить воздух и обеспечить стабильную температуру в помещении.

При выборе типа принудительного оборудования вентиляции и способа его монтажа учитываются также и возможности его размещения и подключения. В большинстве случаев вытяжные системы монтируются в уже готовые вентиляционные каналы, а сам процесс установки и подключения не представляет больших трудностей. Для таких случаев чаще выбираются готовые технические решения.

Для установки наружных приточных систем требуется наличие специального оборудования и навыков работы с инструментом. В этом случае выбор оборудования, способ его монтажа и порядок проведения работ рекомендуется продумать заранее.

Установка принудительной вытяжной вентиляции

Установка принудительной вытяжной вентиляции обычно осуществляется в уже имеющиеся вентиляционные каналы. Для этого варианта чаще всего используются готовые технические решения – вытяжные вентиляторы, фильтры, насадки, воздушные обратные клапаны и декоративные решетки. В качестве блока управления используется выключатель.

Принудительная вытяжка чаще всего устанавливается на кухне, в ванной и туалете – там, где есть вытяжные отверстия. В других комнатах устанавливают вытяжку в исключительных случаях, например, в мастерских художников или скульпторов.

Монтаж принудительной вентиляции начинается с проверки имеющегося воздуховода – воздух должен беспрепятственно проходить по каналу. Проверить это несложно: достаточно поднести зажженную свечу или спичку к решетке. Отклонение пламени будет свидетельствовать о наличии естественной тяги в канале. А вот чтобы узнать о характеристиках воздушного, потока лучше обратиться к специалистам газовой службы. При помощи приборов они определят точный показатель скорости перемещения воздуха.

Но даже если тяга достаточна, рекомендуется очистить канал до крайней верхней точки. Это гарантированно обеспечит нормальный отвод воздушных масс.

В кухне устанавливают вытяжку производительностью не меньше 90 м³/ч, для ванной и туалета подойдет устройство и с меньшей производительностью. А вот что касается безопасности, то здесь нужно учитывать повышенную влажность – вентиляторы должны быть влагозащищенными.

Если для всех помещений используется один вентканал, то приоритет рекомендуется отдать вентилятору с функцией работы в фоновом режиме. Для этого минимальная производительность должна быть 60 м³/ч. Для работы в режиме максимальной производительности рекомендуется выбирать модели с производительностью не меньше 180 м³/ч.

Обязательно в канал нужно установить обратный воздушный клапан, это устройство обеспечит защиту от движения потока воздуха в обратном направлении. При установке на кухне принудительной вытяжки, ее оснащают сетчатым фильтром от насекомых и жироулавливающим фильтром. Такое дополнительное оборудование защитит вентилятор от налипания грязи и продлит срок его работы.

Приточная и приточно-вытяжная модели вентилирования

Установка приточной системы вентиляции воздуха необходима лишь в том случае, если помещение не обеспечивается притоком свежего воздуха в нормальном режиме. Такая ситуация чаще всего случается при модернизации жилища и установке современных металлопластиковых окон.

Рассчитанные на большие офисные помещения окна из металла и пластика надежно обеспечивают герметизацию помещений, но при этом в них устанавливаются промышленные установки кондиционирования. В условиях квартиры металлопластиковые окна просто герметизируют помещения, препятствуя доступу воздуха внутрь. Как результат, циркуляция воздушных масс прекращается, воздух застаивается.

Принудительная приточная вентиляция в таком случае обеспечит движение потоков воздуха. Правда, при этом, кроме вентилятора и фильтров, придется оборудовать систему еще и другими элементами, обеспечивающими нагрев поступающего воздуха. Эти устройства обеспечат энергоэффективность работы вентиляционной системы.

Установка дополнительных вентиляторов, жалюзи, фильтров и рекуператора осуществляется в специальных сквозных отверстиях, проделываемых в наружной стене здания. Такое отверстие – единственный способ установить оборудование принудительного вентилирования, ведь забор воздуха должен осуществляться с улицы.

схема работы рекуператора

Принудительная приточно-вытяжная вентиляция требует для установки несколько каналов. Одни пропускают воздух внутрь, через другие он отводится наружу. Отдельные модели оборудуются жалюзи и регулируемыми клапанами для регулировки потока. Летом просвет увеличивается, а вот в зимние месяцы, наоборот, уменьшается для обеспечения сохранения тепла.

Кроме наружных жалюзи и воздухозаборника, в системе обязательно устанавливается фильтр из нержавеющей металлической сетки. Он обеспечивает надежную защиту от проникновения в жилище мелких грызунов, птиц, крупных насекомых.

Гидрофобный фильтр позволит защитить оборудование от влаги. А специальная система фильтров задерживает продукты горения и частицы загрязнений, находящиеся в воздухе. Регулируемые клапаны дают возможность устанавливать зазор таким образом, чтобы поток успевал нагреваться в холодное время года и охлаждаться в теплое. Кроме этого, регулируемый клапан позволяет обеспечить циркуляцию потоков и без включения принудительной вентиляции. Биофильтр обеспечивает задержку таких опасных аллергенов, как пыльца растений.

Постоянная работа кулера требует снижения уровня фонового шума, для этого в корпус дополнительно вставляются звукопоглощающие элементы. Звуковые барьеры не только поглощают, проникающий со стороны улицы, но и вибрацию работающего электромотора.

Для управления приточно-вытяжной вентиляцией устанавливается блок автоматики. С его помощью устанавливается режим работы оборудования, интенсивность потока, задаются дополнительные параметры, например, температура подогрева и периодичность включения.

Инженерно-технические решения по комплектованию оборудования приточно-вытяжной системы вентиляции квартиры сегодня являются наиболее сложными. Для применения подобного рода устройств необходимо обеспечение высокого уровня безопасности и надежности. Сам процесс их установки требует высокой точности и профессионализма.

В заключение

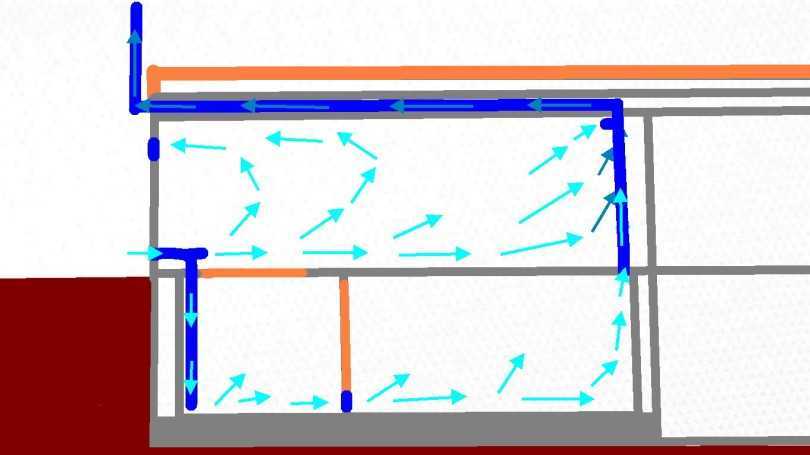

пример принудительной вентиляции дома

Установленная принудительная вентиляция в квартире сегодня не является чем-то особенным. Довольно часто это единственно правильное решение для восстановления циркуляции воздуха в квартире, где наглухо закрыты металлопластиковые окна.

Кроме того, установка принудительной вентиляции в квартире своими руками проводится с учетом особенностей и требований конкретного помещения. Система может включать в себя и другие необходимые элементы, обеспечивающие оптимальное распределение воздушных потоков.

Система принудительной вентиляции: что это и как работает

Содержание

1 Почему недостаточно естественного проветривания
2 Когда в доме необходимо механическое проветривание
3 Требования к вентиляционной системе
4 Выбор вентиляционной системы
5 Устройство
6 В квартире
7 В частном доме
8 Расчет системы

В любом жилом помещении важна правильная вентиляция, некачественная система не позволит создать благоприятный для людей микроклимат. Иногда от воздухообмена зависит здоровье и даже жизнь человека. Традиционно в жилых комнатах использовалось естественное проветривание. Но повсеместное использование алюминиевых и пластиковых оконных конструкций с качественным уплотнением, сформировать благоприятный микроклимат поможет только принудительная вентиляция.

Почему недостаточно естественного проветривания

Естественная вентиляция очень простая, но ее надежности недостаточно. В разных ситуациях она перестает работать:

При установке герметичных окон, воздух с улицы не поступает, а из помещения он через вытяжной канал уходит. Вместо него воздух поступает из подъезда, межстенных пустот или других помещений. Так получить свежую, богатую кислородом атмосферу вы не сможете;
Если строители или проектировщики допустят ошибку, то подъезд в зимний период будет промерзать, и вытяжка так же замерзнет. Из-за этого не появляется низкое давление, воздушные массы не перемещаются и естественное проветривание не происходит;
Вентиляционные каналы очищают регулярно, если они загрязняются, то, просвет в канале стает намного меньше, воздух поступает медленно. Эффективность системы значительно падает;
При сильном ветре на улице, он может задувать выходящий воздух назад, он собирается в вытяжке, поднимается давление, и вентиляционная система не работает.

На эффективность естественной вентиляции прямо воздействует – наружная температура, состояние вентиляционных каналов, сила и направления потока ветра. Не все человек может изменять под свои потребности, поэтому полностью естественный приток контролировать нельзя.

Поможет принудительная вентиляция, с ее помощь свежий воздух поступает в результате работы вентилятора. Если собрать систему с производительным двигателем – в жилище наверняка будет свежий воздух.

Когда в доме необходимо механическое проветривание

Это требуется если естественная не работает или выполняет свою задачу плохо. Существует 3 основания, при которых необходима система принудительной вентиляции:

В жилище не поступает свежий воздух;
Поступает грязный воздух;
Не удаляется воздух из жилища.

Требования к вентиляционной системе

Правила установки и эффективности этой конструкции подробно описаны в подзаконных актах:

ГОСТ 30494-2011, указывает основные требования к микроклимату в комнатах;
СП 60.13330.2012, описывает правила и требования к вентиляционной системе.

Правильно устроенная принудительная приточная вентиляция, описана в СП 54.13330.2016 и СП 55.13330.2016. В этих положениях говорится, что воздухообмен требуется для формирования необходимого для человека качества воздуха. Количество вредных веществ не должно быть выше указанных значений. Одновременно воздухообмен должен помогать в создании комфортных условий для людей.

При этом в конструкции принудительной производительной системы вентиляции должны учитываться:

Скорость перемещения потоков воздуха по комнате;
Постоянная температура;
Влажность;
Локальная асимметрия температуры.

По вине неправильной принудительной системы вентиляции, повышается влажность в помещении, начинает развиваться грибок и плесень. Помните, что там, где долго находятся люди, влажность не должна быть выше 30-45%.

Недопустимы резкие или большие перемены температуры. Если при проветривании возможны перепады более 2-3 градусов, то вентиляция устроена неправильно. Температурные характеристики не должны, сильно отличатся по высоте комнаты. Если вверху и внизу помещения разница температуры более 2 градусов, то эти условия нельзя назвать комфортными.

Выбор вентиляционной системы

Какая принудительная система вентиляции в квартире лучше, зависит от помещения. Требуемая мощность вентилятора и нужен ли он вообще, зависит от производительности вентиляционных каналов. Исправная система должна обновлять минимально 25 м³ воздуха в час. Это значение для вытяжки проветривающей помещения использующихся для отдыха людей.

На самом деле часто требуется более эффективный воздухообмен. Это происходит из-за низкого качества воздуха за пределами дома. Например, если дом расположен возле оживленной улицы, тогда в воздухе содержится много углекислого газа. В крупных городах его содержание иногда доходит до 400 см³ на 1 м³ воздуха.

Устройство

При выборе конструкции принудительной системы вентиляции в квартире, помните, что на эффективность прямо влияют условия эксплуатации. Одни разновидности вентиляционной системы предназначены для типовых вентканалов. Для монтажа других потребуется установить собственные воздуховоды, они увеличат общую стоимость, но повысят эффективность работы всей системы.

Конструкция принудительной вентиляции не сложная. Она состоит из нескольких элементов, улучшающих воздухообмен в помещении. В системе обязательно присутствуют:

Защитные решетки, устанавливаемые на вентканалы. Они предохраняют вытяжные отверстия от грызунов, различных насекомых и обычного мусора, одновременно не мешая перемещению воздуха;
Воздушные фильтры. Вентиляционная система с устройствами очистки воздуха, позволяет предотвратить проникновение летучего мусора и пыли в помещение от мелкой пыли. Производят множество разных моделей фильтров для принудительной приточной вентиляции, имеющих различную стоимость и способность к очистке;
Воздушные клапаны. Позволяют при необходимости изменять силу и скорость потока воздуха, проникающего в комнату через воздухозаборник. Одновременно они обеспечивают защиту вентиляции в зимний период;
Механический вентилятор. Это основная часть системы, обновляющая воздух. От него прямо зависит производительности вентиляционной системы;
Звукопоглотители. Существенно уменьшают уровень шума от работающих механизмов.
Калорифер. Позволяет выровнять температуру между уличным и комнатным воздухом. Использование принудительной производительной вентиляции с этим устройством, уменьшает расходы на отопление комнаты;
Вентиляционные каналы. Принудительная вентиляция в квартире, не имеющей воздуховодов, не существует. По ним перемещается свежий воздух с улицы, они позволяют перемещать его по зданию и по этим каналам удаляют грязный воздух из комнат;
Автоматические приспособления климат-контроля. Существует множество подобных изделий отличающихся по функциям и стоимости. К примеру, приточный бризер стоит недорого и займет мало места, но он позволит забыть о необходимости проветривания помещения, обеспечит при закрытых створках окна, круглосуточную свежесть в доме.

Проще всего самостоятельно собрать механическую вытяжку. Но чтобы получить производительную и эффективную систему, применяют самодействующие компоненты климат-контроля. Эти устройства дают возможность постоянно контролировать работу всей системы, своевременно изменяя параметры с учетом погодных условиях.

Выбор компонентов вентиляции для создания подходящего микроклимата зависит от комнаты, в которой организовывают проветривание. К примеру, в гараже нет необходимости устанавливать ионизатор воздуха, в нем так же не потребуются устройства круглосуточного регулирования температуры. В небольшой квартире для каждой комнаты не потребуется отдельный рекуператор. Но его желательно использовать на общем воздуховоде в большой дом, что позволит сэкономить на отопление дома. Для любого вида помещений есть свой набор необходимых устройств.

В квартире

Проще всего вентиляцию создать с помощью установки настенных бризеров. Он позволят сформировать комфортный микроклимат в любой сезон года. Плюсом является и то, что их легко монтировать и небольшая стоимость устройств. Их устанавливают и полностью подготавливают к работе за минимальный срок.

При использовании приточного вентиляционного устройства, вы обеспечите все помещения здания надежным проветриванием. Но монтаж такой установки трудоемкая и дорогая работа, ее желательно планировать во время проведения капитального ремонта. В потолке прокладывают воздуховоды, для принудительного перемещения свежего воздуха. Основа конструкции – громоздкое устройство с производительным вентилятором. Этот агрегат подает за час сотни кубометров свежего воздуха.

Минусы этой установки:

Дороговизна. Часто устройство стоит значительно дороже, чем установка настенного бризера или другой похожей вентиляционной системы;
Сложность монтажа. Для устройства воздушных каналов подающих воздух в каждое помещение, придется подготовить десятки проходов в стенах;
Уменьшение высоты потолка. Созданные воздуховоды лучше всего скрыть подвесным потолком. Главный блок имеет большие размеры, его желательно устанавливать на наружной стене или балконе;
Потребуется закупать дополнительные приспособления – калориферы, воздушные клапаны, и так далее.

Потребуется учитывать разницу температур удаляемого и входящего в помещение воздуха, приобрести оборудование снижающее затраты на отопление комнат что потребует дополнительных затрат. По этой причине схемы устройства ПВУ наиболее сложные.

В частном доме

В частном доме в отличие от многоквартирных здание нет проложенных в несущих стенах вентиляционных каналов, их придется прокладывать отдельно. Но наличие чердака облегчает создание вентиляции, позволяя использовать один из подходящих способов:

Комбинированная система. Одновременно используется естественное и принудительное проветривание дома. Конструкция проста в монтаже и обслуживании. Но требует увеличенных затрат на компенсации разницы температуры воздуха;
Принудительная вентиляция с установкой системы охлаждения. Требует монтажа кондиционера на входном канале, в дом сразу поступает охлажденный воздух. Во время летней жары микроклимат в здании становится комфортней;
С подогревом. В канале устанавливается рекуператор или теплообменник, позволяющие компенсировать разницу температуры воздуха. Недорогой и эффективный способ проветривания, но дно требует больших затрат из-за покупки дорогого рекуператора;
Приточно-вытяжная принудительная рекуперационная вентиляция воздуха в квартире. Требуется монтировать специальный блок, охлаждающий или нагревающий свежий воздух. Его использование оптимизирует температуру потоков, снижая затраты на обогрев помещений;
Кондиционирование. Дорогой, но результативный способ, принудительно воздух поступает в вентиляцию с помощью кондиционера. Потоки нагреваются, охлаждаются, очищается от пыли, ионизируется или улучшается другим способом.

Проще всего устроить вентиляцию в загородном доме – установить приточный клапан. В нем есть только воздушный фильтр и заслонка, устройство несложно монтировать самостоятельно.

Расчет системы

Без правильного математического расчета нельзя создать эффективную принудительную вентиляционную установку в квартире. Есть несколько обязательных вычислений, которые учитывают:

Производительность вентиляционной установки;
Мощность вентиляторов;
Необходимость использования, вид и производительность дополнительных принудительной системы вентиляции в квартире;
Диаметр воздушных каналов;

Шум, создаваемый работающей принудительной вентиляционной системой.

Основным показателем при расчете системы служит расчет по кратности. В этом случае кратность – характеристика, показывающая, сколько раз в определенном объеме обновляется воздух за час. С его помощью рассчитывается требуемая для ваших условий производительность принудительной вентиляционной установки в квартире. Для любой комнаты есть нормы кратности, которые выясняют с помощью таблицы СНиП.

Основная проблема, с которой сталкиваются домовладельцы, создающие вентиляционную систему – высокая стоимость производительных и качественных компонентов. При определенных затратах несложно сделать из любой маломощной производительную систему. В этом самое важное сделать выбор – качество или экономия финансов.

Механические системы принудительной вентиляции | Обработка воздуха

Механические системы принудительной вентиляции | Очистка воздуха | Архипродукты

Фильтр

БИМ/САПР ?

БИМ/САПР

БИМ/САПР ?

BIM/CAD

223 Продукция

BRA.

Марки в системах механической принудительной вентиляции

АЕРМЕК
АЛЬДЕС
Альпак
АТАГ Италия
СРЕДНЯЯ
БУДЕРУС
КАОДЮРО
Каппеллотто
ЭММЕТИ
Первая корпорация
ВИК
ФРАЛ
ГАЛЕТТИ
ГЕАЛАН
Хелти
ИДРОСИСТЕМИ
IN. CO.VAR.
Иннова
IRSAP
Окнопласт
ОЛИМПИЯ СПЛЕНДИД
плагин
УБМ Подробнее
РДЗ
РЕНСОН
РОБУР
Россато С.п.А.
S&P Италия
САБИАНА
Шуко
ТЕХНОВА ГРУП®
ТЕКНО ПОИНТ ИТАЛИЯ
ВАСКО
ВИССМАНН
Вихрь
ВАВИН ИТАЛИЯ

Дизайнеры

BIM/CAD

Все файлы BIM/CAD
Ревит
Автокад
Бим Справочник

Механическая вентиляция: назначение, типы и осложнения

Обзор

Что такое искусственная вентиляция легких?

Механическая вентиляция легких — это форма жизнеобеспечения, которая помогает вам дышать (проветривать), когда вы не можете дышать самостоятельно. Это может быть во время операции или когда вы очень больны.

Хотя механическая вентиляция легких не лечит болезни напрямую, она может стабилизировать ваше состояние, в то время как другие методы лечения и лекарства помогают вашему телу восстановиться.

Что такое вентилятор?

Аппарат ИВЛ — это аппарат, который помогает вам дышать. Точно так же, как костыли поддерживают ваш вес, аппарат ИВЛ частично или полностью поддерживает функции ваших легких. Аппарат ИВЛ:

Обеспечивает кислородом ваши легкие.
Помогает удалять углекислый газ (CO2) из легких.
Обеспечивает давление, чтобы предотвратить спадение небольших воздушных мешочков в легких (альвеол).

Провайдеры могут настроить параметры машины в соответствии с вашими конкретными потребностями.

В чем разница между искусственной вентиляцией легких и интубацией?

Интубация и искусственная вентиляция легких часто происходят вместе, но это не одно и то же. При интубации врач вводит трубку через горло в дыхательные пути (трахею). Затем врач подключит трубку в вашем горле к аппарату искусственной вентиляции легких. Иногда лицевая маска соединяет вас с аппаратом ИВЛ, и вам не нужно интубировать.

Какие существуют типы механической вентиляции?

Современные механические вентиляторы используют положительное давление для нагнетания воздуха в легкие. Вентиляция с положительным давлением может быть инвазивной или неинвазивной.

Инвазивная механическая вентиляция легких: Это означает, что у вас в дыхательных путях есть трубка, подключенная к аппарату ИВЛ. Эта трубка может проходить через рот (интубация) или через шею (трахеостомия).
Неинвазивная вентиляция легких: При этом используется лицевая маска, подключенная к вентилятору. Ремешки плотно прижимают маску к голове. Вентилятор нагнетает воздух в легкие. Формы неинвазивной вентиляции включают устройства, которые вы можете использовать дома, такие как CPAP или BiPAP.

Для чего используются механические вентиляторы?

Поставщики используют механические вентиляторы для поддержки вашего дыхания, когда вы не можете дышать самостоятельно. Механическая вентиляция:

Может дать вам кислород.
Помогает удалить углекислый газ, чтобы он не накапливался.
Предотвращает спадение частей легких из-за недостатка давления.

Кому нужна искусственная вентиляция легких?

Вам может понадобиться искусственное дыхание:

Во время операции. Общая анестезия может затруднить самостоятельное дыхание.
Если у вас есть определенные легочные заболевания или инфекции.
При неотложной медицинской помощи, которая блокирует дыхательные пути или затрудняет дыхание.
Если у вас есть определенные травмы или заболевания головного мозга. Ваш мозг может недостаточно хорошо общаться с остальным телом, включая легкие, чтобы вы могли правильно дышать.
Если у вас есть какие-либо заболевания, при которых в вашей крови содержится слишком много углекислого газа (гиперкапния) или недостаточно кислорода (гипоксемия).
Чтобы предотвратить случайное попадание жидкости в легкие (аспирация).

Конкретные состояния, при которых может потребоваться искусственная вентиляция легких, включают:

Острый респираторный дистресс-синдром (ОРДС).
Пневмония.
COVID-19 и другие респираторные заболевания.
Хроническая обструктивная болезнь легких (ХОБЛ).
Инсульт.
Черепно-мозговая травма.
Кома.
Анафилаксия.

Как долго можно находиться на аппарате ИВЛ?

Продолжительность необходимости искусственной вентиляции легких зависит от причины. Это могут быть часы, дни, недели или, реже, месяцы или годы. В идеале вы будете оставаться на аппарате ИВЛ как можно меньше времени. Ваши поставщики будут проверять вашу способность дышать без посторонней помощи ежедневно или чаще.

Как правило, если вам необходимо находиться на аппарате искусственной вентиляции легких в течение длительного времени (примерно 2 недели), поставщик услуг переключит вас с эндотрахеальной трубки на шейную трубку (трахеостомию).

Детали процедуры

Как кого-то переводят на инвазивную искусственную вентиляцию легких?

Чтобы начать инвазивную механическую вентиляцию легких, поставщик услуг:

Даст вам лекарство, которое расслабит вас (седативное) и не позволит вам двигаться (паралитическое). Скорее всего, вы останетесь под действием седативных средств, но паралич пройдет после того, как вы подключитесь к аппарату искусственной вентиляции легких.
Поместите эндотрахеальную (ЭТ) трубку в горло и трахею (дыхательные пути, ведущие к легким).
Подсоедините трубку к аппарату искусственной вентиляции легких. Аппарат ИВЛ будет помогать вам дышать до тех пор, пока ваша медицинская бригада не решит, что вы можете снова дышать самостоятельно.

Это общие шаги для запуска искусственной вентиляции легких. В зависимости от вашей конкретной ситуации, особенно от того, является ли это чрезвычайной ситуацией или нет, некоторые из этих шагов могут немного отличаться.

Что происходит, когда вы подключены к аппарату искусственной вентиляции легких?

Пока вы подключены к аппарату ИВЛ, поставщики проведут дополнительные процедуры для лечения или предотвращения осложнений. К ним относятся:

Мониторинг.
Отсасывание.
Обеспечение лекарствами.
Обеспечение питанием и жидкостью.
Мобилизация.
Бронхоскопия.

Мониторинг

Ваш поставщик услуг подключит вас к дополнительным устройствам для наблюдения за тем, как работает ваше тело. Сюда входит мониторинг вашего:

Артериального давления.
Частота сердечных сокращений.
Частота дыхания (сколько вдохов вы делаете в минуту).
Уровень кислорода.

Они также могут осмотреть ваши легкие с помощью рентгенографии грудной клетки или проверить уровень кислорода и углекислого газа с помощью анализов крови.

Отсасывание

Отсасывание важно для поддержания чистоты дыхательных путей. Медицинский работник вставит катетер (тонкую трубку) в дыхательную трубку, чтобы удалить слизь (выделения). Это может вызвать у вас кашель или рвотный позыв. Близким может показаться неудобным смотреть.

Лекарства

Ваш лечащий врач может дать вам лекарства в виде аэрозоля через дыхательную трубку. Эти лекарства работают лучше всего, когда вы вдыхаете их непосредственно в дыхательные пути или легкие. Ваш врач также введет вам лекарство в вену через капельницу.

Питание

Вы не можете нормально есть или пить, пока вы подключены к аппарату искусственной вентиляции легких и интубированы. Ваш врач будет давать вам жидкое питание, обычно через трубку, которая проходит через нос в желудок. Вам введут жидкости через капельницу в вену.

Мобилизация

Ваши поставщики будут регулярно вас задерживать. Иногда они могут заставить вас вставать и ходить.

Бронхоскопия

Медицинские работники используют бронхоскопию для осмотра дыхательных путей в легких. Они вводят небольшую камеру с подсветкой через дыхательную трубку в ваши легкие. Иногда они берут образцы слизи или ткани для анализа.

Кто позаботится о вас, когда вы на искусственной вентиляции легких?

Медицинские работники оказывают вам помощь в отделении интенсивной терапии (ОИТ), когда вам требуется искусственная вентиляция легких. Там за вами могут внимательно следить. Все медработники в отделении интенсивной терапии специально обучены уходу за людьми, которым требуется искусственная вентиляция легких. К поставщикам услуг, которые могут оказать вам помощь, относятся:

Респираторные терапевты.
Анестезиологи, пульмонологи и реаниматологи.
Практикующие медсестры.
Дипломированные медсестры.
Помощницы медсестры.

Вы бодрствуете, когда находитесь на искусственной вентиляции легких?

Пока вы подключены к аппарату искусственной вентиляции легких, ваш врач постарается не дать вам заснуть, насколько это возможно, обеспечивая при этом спокойствие и комфорт. Они будут использовать лекарства по мере необходимости, чтобы вы расслабились. Вы нередко бодрствуете (в сознании), но можете чувствовать себя сонным, сбитым с толку или не полностью осознавать, что происходит.

Иногда, в зависимости от того, насколько вы больны, вашему поставщику может потребоваться глубокое успокоительное (сон), чтобы вы не осознавали, и ваше тело могло восстановиться. Ваши руки могут быть связаны, чтобы вы не поранились, потянув за трубку.

Что происходит, когда вы отключаетесь от искусственной вентиляции легких?

Медицинские работники проведут тесты, чтобы проверить, можете ли вы дышать самостоятельно, прежде чем отключать вас от аппарата ИВЛ. Трубка ET остается на месте для этих тестов. Когда ваше состояние улучшится и вы сможете дышать самостоятельно, ваш врач удалит эндотрахеальную трубку, чтобы отключить вас от искусственной вентиляции легких.

У вас может быть боль в горле или во рту, или ваш голос может стать хриплым после того, как ваш врач удалит эндотрахеальную трубку.

После удаления трубки (так называемой экстубации) ваш врач может поместить вас на другие устройства, чтобы помочь вам дышать. К ним относятся неинвазивная вентиляция легких (с маской) или кислородные маски. Иногда медицинскому работнику может потребоваться снова интубировать вас и снова перевести на искусственную вентиляцию легких.

Риски/выгоды

Каковы преимущества искусственной вентиляции легких?

К преимуществам искусственной вентиляции легких относятся:

Вам не нужно прилагать усилий, чтобы дышать. Ваше тело может сосредоточиться на исцелении от инфекций или других заболеваний.
Он обеспечивает весь необходимый кислород и удаляет углекислый газ.
Создает давление, чтобы маленькие мешочки ваших легких не спадали.
Держит ваши дыхательные пути открытыми.

Каковы риски искусственной вентиляции легких?

Медицинские работники принимают меры, чтобы избежать осложнений при искусственной вентиляции легких. Тем не менее, все еще могут быть некоторые риски, в том числе:

Бактериальные инфекции . Трубка в дыхательных путях может занести бактерии в легкие, вызывая такие инфекции, как вентилятор-ассоциированная пневмония (ВАП). Это лечится антибиотиками.
Поражение легких. Давление аппарата ИВЛ может повредить ваши легкие.
Коллапс легкого. Если часть вашего легкого ослаблена, в нем может образоваться дыра, вызывающая коллапс легкого (пневмоторакс).
Изменения сердца и кровотока. Нахождение на аппарате искусственной вентиляции легких может повлиять на работу вашего сердца. Если ваше сердце не работает, это может привести к снижению артериального давления или увеличению частоты сердечных сокращений. Эти изменения также могут означать, что в вашу кровь поступает меньше кислорода (снижение перфузии), хотя в легкие поступает достаточное количество кислорода.
Иногда люди не могут отключиться от аппарата ИВЛ. Если вам нужно находиться на аппарате ИВЛ в течение длительного времени, медицинский работник удалит трубку изо рта. Они вставят трубку через небольшой надрез (разрез) на шее.
Продление процесса умирания. Если кто-то вряд ли выздоровеет от своего состояния, перевод его на искусственную вентиляцию легких может предотвратить процесс смерти. Это может вызвать ненужные страдания. В этом случае ваш врач поможет вам принять решение об искусственной вентиляции легких.
