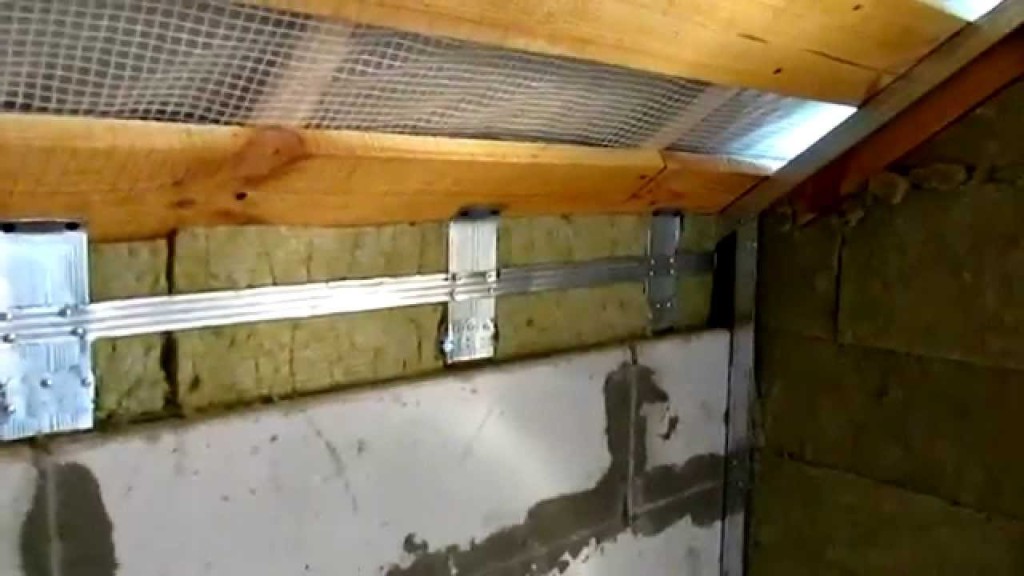

1Деревянная крыша изнутри
2

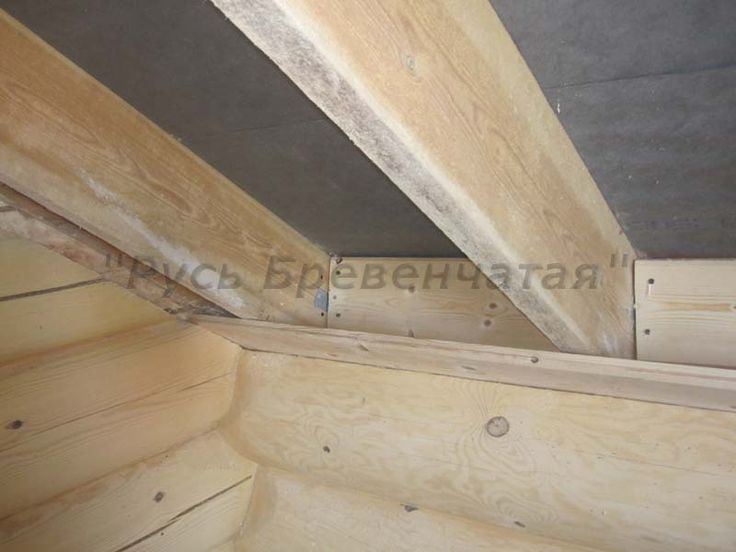

Полумансарда стропильная система газобетон
3

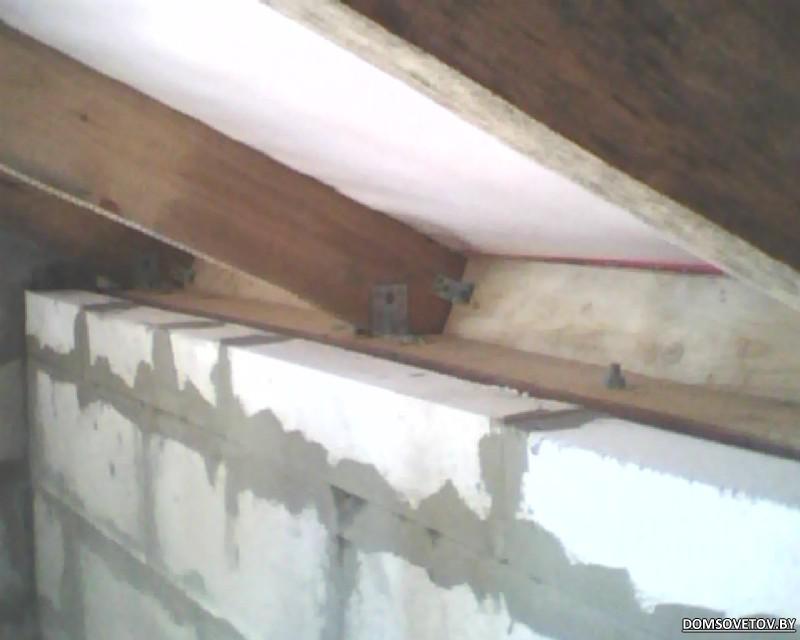

Реконструкция мансарды
4

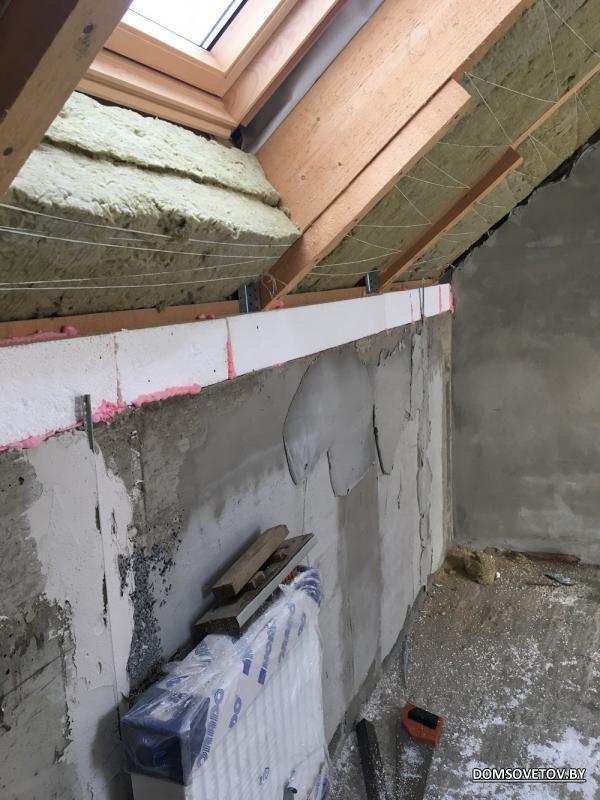

Теплоизоляция мансарды изнутри
5

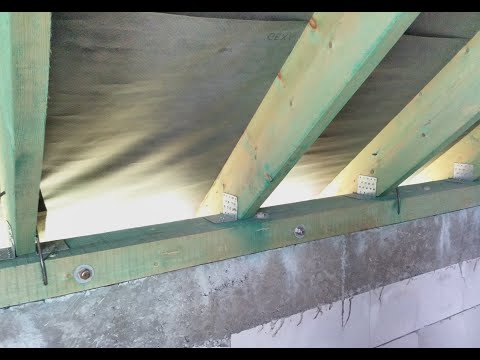

Теплоизоляция крыши для мансарда
6
Утеплитель мансарды изнутри
7

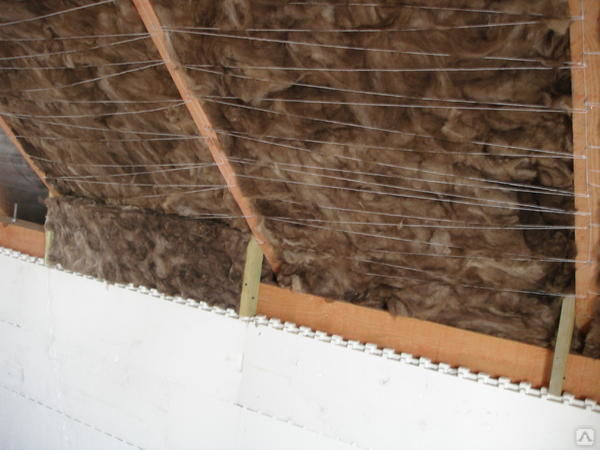

Реконструкция мансардного этажа
8

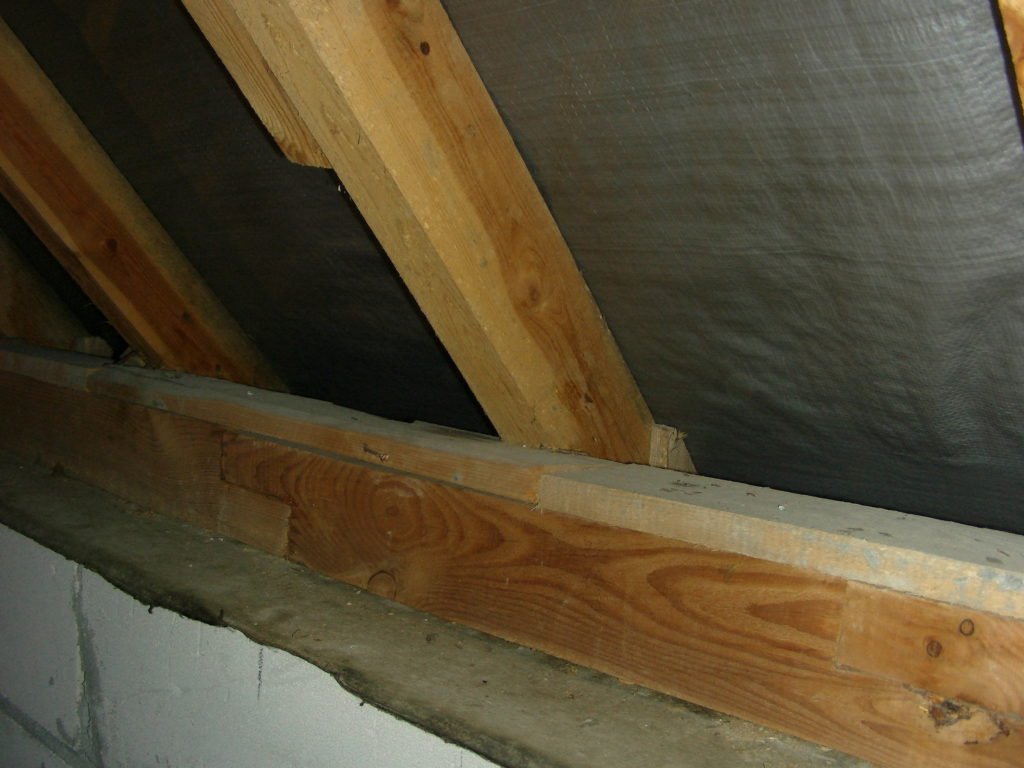

Мауэрлат полумансарда
9
Обрешетка изнутри мансардная кровля
10
Теплая мансарда
11
Мансардный этаж двускатная крыша
12
13
Подшивка крыши изнутри
14
Облицовка мансарды
15
Отделка кровли изнутри
16
Варианты отделки мансарды
17
Окно на втором этаже под крышей
18
Утепленная мансарда с ломаной кровлей
19
Мансарда каркасная обшитая
20
Вентиляция чердачного помещения
21
Attic Trusses
22
Подшивка потолка мансарды
23
Утепление фронтона мансарды изнутри
24
Каркас мансардного этажа
25
Теплоизоляции мансардного этажа с двухскатной крышей
26
Мансарда треугольная
27
Теплоизоляция мансарды
28
Теплоизоляция мансардной крыши
29
Теплоизоляция крыши
30
Мансарда 300 мм утеплителя
31
Деревянные фермы в интерьере
32
Как правильно утеплить крышу в котельной
33
Теплоизоляция мансарды изнутри
34
Утепление мансарды пенополиуретаном
35
Перекрытия в доме из газобетона
36
Утеплить крышу в деревянном доме
37
Утепление крыши в зоне фронтона
38
Утеплить мансарду
39
Задувная теплоизоляция
40
Обшивка вагонкой мансарды этапы
41
Бюджетная отделка мансарды
42
Пол в мансарде над баней
43
Черновая крыша с мансардой
44
Обшивка потолка мансарды
45
Крыша для гаража из газобетона
46
Отделка мансардного этажа
47
Вальмовая крыша с мансардой
48
Мансардная крыша утепление фронтонов
49
Стропильная ферма с чердаком
50
Зашивка крыши изнутри
51
Пароизоляция крыши изнутри
52
Чердачное перекрытие мансарда
53
Стропильная система мансардной крыши 1.
5 этажа в доме из газобетона
54
Отделка крыши изнутри
55
Мансарда с панорамными окнами
56
Балки перекрытия и стропила 150х150
57
Обшивка крыши изнутри
58
Перекрытие крыши дома
59
Подшивка мансарды
60
Укладка утеплителя на крышу изнутри
61
Заделка пространства между стропилами
62
Теплоизоляция мауэрлата
63
Контробрешетка крыши изнутри
64
Перекрытие мансардного этажа
65
Мансарда под двускатной крышей
66
Утеплитель для крыши
67
Теплоизоляция стропила
68
Внутренняя отделка мансарды
69
Отделка каркаса мансарды
70
Теплоизоляция мансарды
71
Постройка мансарды
72
Мауэрлат 50х200
73
Дормер в крыше мансарда
74
Как утеплить мауэрлат
75
Мауэрлат для мансарды
76
Отделка потолка мансарды
77
Отделка скатной крыши изнутри
78
Внутренняя теплоизоляция мансардной крыши
79
Имитация бруса на мансардном этаже
80
Мансарда под двускатной крышей
81
Отделка чердака
82
Изоляция мауэрлата
83
Утепление мансарды изнутри
84
Утепление крыши ватой каменной воды
85
Утеплить мансарду
86
Стропильная система изнутри
87
Утепление крыши в доме из газобетона
88
Внутренняя отделка мансарды
89
Деревянная крыша на гараж
90
Перекрытие чердачного помещения
91
Внутренние утепление крыши
92
Отделка потолка мансарды
93
Утеплитель на крышу и фронтон
Утепление мауэрлата крыши изнутри: технология и материалы
В процессе строительства комфортного дома при перекрытии крыши лучше производить утепление мауэрлата крыши изнутри.
Важно не допустить накапливания влаги внутри этих балок основания и их гниения, поскольку мауэрлат представляет собой своеобразный фундамент для крыши, от которого зависит устойчивость и целостность всей конструкции кровли.
Эти работы позволят изначально сэкономить на отоплении дома при последующей его эксплуатации, так как потери тепла через кровельные конструкции составляют значительную часть общего охлаждения здания.
Порядок, особенности и схема работ по устройству «кровельного пирога»
Перед утеплением важно правильно и качественно подготовить основание. При монтаже крыши необходимо каждому этапу уделять максимум внимания. Только при таком условии можно обустроить идеальный «кровельный пирог».
Если работы по утеплению кровли проводятся уже во время эксплуатации дома, то в самом начале необходимо оценить состояние всех кровельных конструкций: мауэрлата, стропил, металлических элементов.
При скоплении влаги в определенных местах, ржавчины металлических деталей, гниения деревянных балок, механических повреждений составляющих крыши нужно устранить дефекты, заменить испорченные элементы, обработать деревянные части конструкции антисептическими растворами.
Электрическую проводку, которая расположена непосредственно под кровлей, необходимо перенести.
Утепление конструкции мауэрлата изнутри важно производить тщательно, поскольку именно на нее опирается целостная крыша, которая имеет многослойную структуру утепления.
Такой «кровельный пирог» состоит из следующих слоев:
- вентиляционного зазора прямо под кровлей;
- слоя гидроизоляции;
- контура вентиляции;
- специально установленного каркаса;
- теплоизоляции;
- паровой изоляции;
- поперечной обрешетки между стропилами для монтажа подвесного потолка.
При монтаже такой конструкции следует соблюдать последовательность работ.
Важно придерживаться некоторых моментов:
- нельзя экономить на качестве материалов, нужно приобретать продукцию хорошо зарекомендовавших себя на рынке производителей;
- необходимо выбирать оптимальные виды утеплителей с учетом особенностей и конструкции конкретной крыши;
- использовать оптимальную толщину утеплительного слоя для качественного утепления чердачного пространства;
- при монтаже утеплительного слоя важно избегать образования щелей, через которые в зимнее время будет проникать холодный воздух;
- при укладке слоев гидроизоляции и паровой изоляции особое внимание следует уделять правильной состыковке швов.
В начале всех работ по утеплению необходимо провести тепловую изоляцию мауэрлата. Для этого важно выбрать оптимальные утеплители.
Благодаря правильно подобранным материалам не только утепляется дом, но и обеспечивается надежное основание для целостной конструкции крыши.
Материалы для утепления мауэрлата изнутри
На современном строительном рынке представлено множество утеплительных материалов для различных кровельных конструкций.
Сама крыша представляет собой сложную динамическую систему, которая нагревается, остывает, аккумулирует, выделяет конденсат и влагу.
С учетом всех таких особенностей и следует выбирать теплоизоляцию для мауэрлата.
Наибольшую популярность на сегодняшний день приобрели стекловолокнистые утеплители, минеральная вата, пенополистирол, пенобетон, вспененное стекло, керамзит, опилки.
Каждый утеплитель имеет свои особенности и свойства, но общими для всех качествами являются:
- влагостойкость;
- экологическая чистота;
- огнеупорность;
- хорошие теплоизоляционные свойства;
- защита от шума.
Для утепления мауэрлата отлично подойдут: керамзит, опилки, минеральная вата, пенопласт и монтажная пена.
Керамзит наиболее дешевый и популярный утеплитель крыши. Для утепления конструкции керамзитовый песок, гравий и щебень достаточно засыпать в кровельные полости, создав теплоизоляционный слой.
Керамзит представляет собой гранулы, которые производятся из абсолютно чистого материала – глины.
Этот материал не горит, не впитывает влагу, не боится низких температур, в то же время обеспечивая отличную теплоизоляцию.
Опилки являются идеальным экономным вариантом теплоизоляции для мауэрлата. При монтаже их следует смешать с известью, чтобы отпугнуть грызунов.
Этот материал создает отличный изоляционный слой. Применять его нужно тем же способом, что и керамзит. Однако этот метод утепления не часто применяется из-за низкой пожарной безопасности материала.
Минеральная вата выдерживает экстремальные перепады температур, воздействия открытого огня, имеет легкий удельный вес, характеризуется высокими изоляционными свойствами по отношению к теплу, звуку, влаге.
Видео:
Она имеет достаточно высокую плотность, сохраняя свои размеры и формы. Этот утеплитель легко резать с помощью обычных ножниц, что позволяет закрывать с его помощью щели любых размеров.
Пенопласт обладает хорошими теплоизоляционными и звукоизоляционными свойствами, имеет небольшой вес, устойчив к влаге.
Из недостатков следует отметить его паровую непроницаемость и подверженность возгоранию. Однако этот материал отлично взаимодействует с монтажной пеной, которая герметизирует все щели при покрытии сверху.
Монтажная пена отлично заполняет все внутренне пространство, формируя надежный изоляционный слой, который герметизирует стыки и щели. После затвердевания ее легко обрезать ножом, придавая нужные формы и контуры.

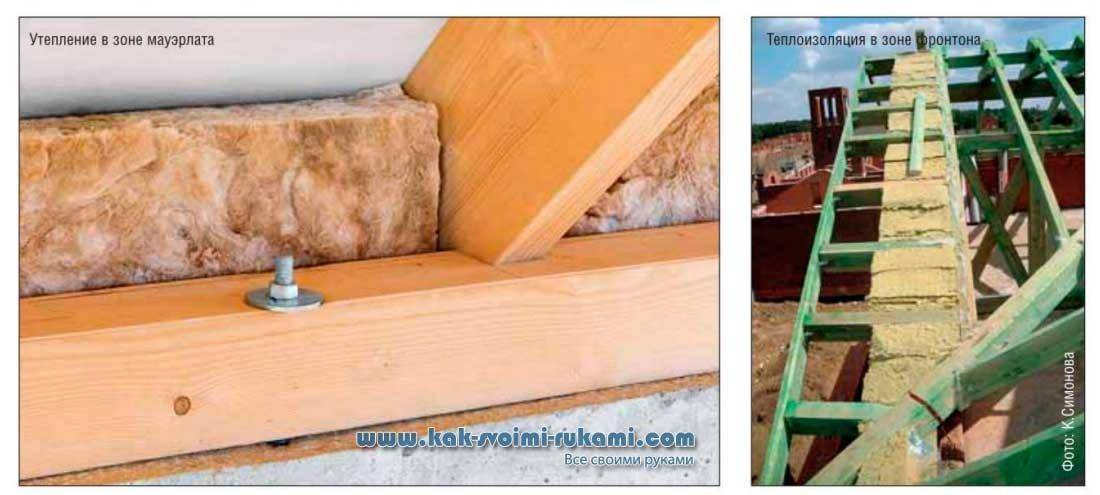

Утепление мауэрлата
В процессе строительства крыши важно утеплять район мауэрлата, обеспечивая таким способом прочность основания на долгие годы.
При установке балок мауэрлата необходимо в первую очередь позаботиться о гидроизоляции.
Это поможет предотвратить гниение бревен основания и образование наледи, которая будет разрушать их.
Под обработанные специальной морилкой бревна мауэрлата на всей площади рекомендуется укладывать рубероид двумя слоями. Такой вариант гидроизоляции зарекомендовал себя в течение длительного времени.
При утеплении важно добиваться, чтобы угол «фундаментальной» конструкции крыши дышал. Для решения этих задач используется комплексное заполнение пространства возле балки мауэрлата разными материалами.
Например, внешний утеплительный слой ближе к балке лучше сделать из минеральной ваты, керамзита, опилок, шлака, а изнутри запенить монтажной пеной.
Видео:
Для придания эстетической привлекательности все это обшивается влагостойким гипсовым картоном, досками или «вагонкой», которые составят стены мансардного помещения.
Такой способ обеспечит надежное утепление и защиту от влаги мауэрлата на длительный период времени. Даже при сильных морозах небольшое промерзание возможно только со стороны улицы.
При закладке утеплителя из минеральной ваты между балками можно обойтись без дополнительной изоляции монтажной пеной. Это обеспечит лучшую циркуляцию воздуха.
Таким образом, при монтаже крыши особое внимание следует уделить установке мауэрлата и его утеплению.
При этом особое внимание рекомендуется уделять следующим моментам:
- при гидроизоляции важно укладывать материал правильной стороной, обеспечивая таким образом ее правильное функционирование;
- углы балок мауэрлата обязательно жестко скреплять между собой;
- при монтаже бревен следует тщательно придерживаться геометрической точности, поскольку мауэрлат является фундаментом крыши, и от него зависит устойчивость всей целостной кровельной конструкции.
Утепление и гидроизоляция мауэрлата требуют особого внимания и серьезного подхода, поскольку от качества и тщательности проведения этих работ зависит не только тепло в доме, но и долговечность, надежность всей конструкции крыши в целом.
Перемещение пенопластовой изоляции под чердачными стропилами
Здравствуйте, меня зовут Шон. Во-первых, прошу прощения за, пожалуй, миллионный вопрос по утеплению чердака. Я прочитал все, что смог найти по этому вопросу, и все еще есть пара вещей, которые заставляют меня почесать голову.
Я нахожусь на среднем побережье штата Мэн, внутри страны, в зоне 6А. Я буду превращать 2 чердака в доме в легкое кондиционированное пространство, в основном для хранения на данный момент и, возможно, больше в будущем. Не зная, что их ждет в будущем, я хотел бы получить правильные детали изоляции.
Дом был построен около трех лет назад и все в новом состоянии. Первое помещение, которое я хотел бы утеплить, — это накидная крыша с уклоном 12/12 над гаражом. Он состоит из чердачных ферм со свободным пролетом и инженерным перекрытием высотой 2 фута от верхнего до нижнего пояса, изолированным под полом целлюлозой r49 (произошла некоторая осадка). Стропила 2х8.
Чердак над гаражом меня беспокоит качество воздуха, влажность от снега зимой и пожар.
Весной будет произведена герметизация пола гаража, чтобы можно было удалить воду и слякоть с помощью швабры и не дать им впитаться в цемент и испариться позже. Потолок гаража был герметизирован до того, как целлюлоза была установлена поверх гипсокартона, но мы проверим это дважды, прежде чем плотно закрыть чердачный этаж.
Я планирую герметизировать пол после добавления целлюлозы в оставшуюся полость пола и установить в этой комнате ВРТ.
Переходя к изоляции чердака, я добавил 2 слоя комфортной доски r6 за стенку колена и добавлю r15 roxul в отсек для стоек стенки колена. См. рисунок ниже….
Я считаю, что лучше оставить вентилируемый узел, чтобы помочь удалить плохой воздух, который может мигрировать через потолок гаража. Здесь я получаю много разных мнений и, казалось бы, противоречивой информации. Р49и глубина являются очевидной проблемой. Рефлекторная реакция всех, с кем я разговаривал, — это распылить 5 дюймов пены под настил крыши и покончить с этим (r33.
5ish). меня это просто не устраивает. Я знаю, что здесь нет любви к пене с закрытыми порами. Но может ли кто-нибудь увидеть проблему с установкой войлока r23 из роксула с воздушным зазором 3″ на обшивку крыши в стропильном отсеке, а затем добавлением 7/16 OSB под стропилами
И напылением сплошного слоя 4″ закрытых ячеек на нижняя часть осб 7/16? Я бы изготовил опорный кронштейн из обвязки или 3/4″ osb, чтобы свести к минимуму любые тепловые мосты через распыляемую пену, и при этом иметь гвоздодер для гипсокартона. Теоретический r49.8. 4-дюймовая закрытая ячейка должна быть достаточной пароизоляцией, и роксул должен иметь возможность хорошо высохнуть, если это необходимо. В конце концов, реальный вопрос, который у меня возникнет, будет заключаться в том, действительно ли войлок в стропильном отсеке что-то делает? Мне нравится идея, что он там из-за его огнестойкости. Но я должен думать, что через стропила проходит больше холода, чем тепла через закрытую камеру. Кроме того, если отдачи от инвестиций нет, может ли это повредить? Любые мысли по этому вопросу очень ценятся.
Мне нравится читать ответы в этом разделе вопросов и ответов.
PS, 3-дюймовый воздушный зазор получается из 1-дюймовой полосы обрешетки, сделанной из обрезков пенопласта, приклеенной к стропилу.
Подробная библиотека GBA
Коллекция из тысячи строительных деталей, упорядоченных по климату и части дома.
Поиск и загрузка деталей конструкции
Станьте участником GBA Prime и получите мгновенный доступ к последним разработкам в области зеленого строительства, исследованиям и отчетам с мест.
Начать бесплатную пробную версию
Установка изоляции | Где утеплить
Не знаете, где именно изолировать? Вероятно, в большем количестве мест, чем вы думаете. Помимо стен и чердаков, изоляция должна быть уложена в перекрытиях с неотапливаемыми помещениями, стенах подвалов, полах над вентилируемыми подпольями, сводчатых потолках, полах над неотапливаемыми гаражами или верандами, коленных стенах, а также в промежутках между внутренними стенами, особенно в ванных комнатах.
как потолки и полы. Цель состоит в том, чтобы создать постоянную оболочку вокруг дома, «тепловую оболочку», без проникновений.
Но не во все области легко попасть. Потолки и чердаки всегда являются хорошими местами для начала, как потому, что они доступны, так и потому, что через крышу уходит больше тепла, чем через любую другую часть дома.
Изоляция чердаков, стен и других помещений1. Чердаки и плоские потолки
–+ Наиболее распространенными продуктами для чердаков и плоских потолков являются стекловолоконные или минераловатные плиты Р-30 и Р-38. Обратите внимание, что эти продукты имеют полную ширину — 16 дюймов или 24 дюйма. Это делается для того, чтобы изоляция заполнила пространство между потолочными балками или нижними поясами ферм, а также простиралась выше и закрывала большинство деревянных элементов. Для достижения R-значений R-38 и выше можно использовать два слоя и комбинировать их R-значения. Например, Р-19.
батарея, добавленная к R-30, даст R-49.
Также можно использовать насыпной утеплитель из стекловолокна или минеральной ваты. Изоляция может быть установлена на любое R-значение. Тем не менее, для достижения правильного значения R чрезвычайно важно установить надлежащее количество и минимальную толщину изоляции. Всегда проверяйте рекомендуемые производителем инструкции по установке и устанавливайте необходимое количество.
Другой альтернативой является сочетание войлока и насыпного утеплителя. Этот метод особенно эффективен в домах со стропильными фермами или труднодоступными «укромными уголками» — местами, которые наиболее подвержены потерям энергии.
2. Соборные перекрытия
–+ Высококачественные плиты, предназначенные для соборных потолков, имеют значения R 30 или 38. Высокоэффективные плиты R-30 имеют толщину от 8 1/4 до 8 1/2 дюймов, в отличие от стандартных стекловолоконных плит R-30 из 9 единиц.
От 1/2 дюйма до 10 дюймов (толщина может варьироваться в зависимости от производителя). Высокоэффективные плиты R-38 имеют толщину от 10 дюймов до 10 1/4 дюйма, в отличие от стандартных изоляционных плит R-38 из стекловолокна толщиной 12 дюймов. Поскольку высокоэффективные войлочные панели имеют такое же значение R, как и стандартная изоляция, и не такие толстые, их не нужно сжимать, чтобы они соответствовали углам и пространствам, обычно встречающимся в соборных потолках.
3. Боковые стены (снаружи)
–+ Современные изоляционные изделия изготавливаются для конструкции как 2 x 4, так и 2 x 6. Доступны стандартные ширины боковин 15″ и 23″. (Ширина 16 ″ и 24 ″ доступна для конструкции из стальных стоек.) Во многих частях страны строительные нормы и правила сегодня требуют уровней изоляции R-19 или выше в узлах боковых стенок. Это обычно включает в себя изоляцию и внешнюю обшивку.
4. Полы и подвальные помещения
–+ Некоторые области, которые часто упускают из виду: полы над неотапливаемыми или открытыми пространствами, такими как гаражи или веранды, полы над неотапливаемыми подвалами и консольные части полов.
Изоляция пола также может помочь с передачей звука, поэтому имеет смысл использовать ее даже между двумя кондиционируемыми помещениями. Под полами можно использовать стандартные войлочные и высокоэффективные войлочные плиты.
При утеплении полов над неотапливаемыми подвалами или подвальными помещениями следует использовать облицовочные материалы, а пароизоляторы должны быть обращены к отапливаемым участкам и соприкасаться с черновым полом.
Необлицованные изоляционные плиты R-25 или R-19 обычно разрезают на мелкие кусочки, чтобы они плотно прилегали между лагами пола к подоконникам и лентовидным балкам
5. Подвалы
–+Для готовых подвалов, стандартных или высоких в зависимости от требуемого R-значения можно использовать войлочные войлочные изделия. Замедлители испарения должны быть обращены к нагретым участкам и должны быть закрыты как можно скорее.
Для изоляции фундаментных стен отапливаемых подвальных помещений используйте либо необлицованную изоляцию, если строительными нормами не требуется пароизоляция, либо изоляцию со специальной облицовкой, рекомендуемой для наружных работ.
Изоляцию следует прикрепить к плите подоконника и спустить вниз по стене. Рекомендуемое значение R для этого приложения зависит от географического региона.
Перед утеплением подвала убедитесь, что стены сухие и не пропускают грунтовую влагу.
6. Воздуховоды
–+Возможно, проще всего упустить из виду место для изоляции в доме – это воздуховоды. Изоляционные материалы, такие как стекловолоконные плиты воздуховодов, обертка воздуховодов и облицовка воздуховодов, используются для повышения комфорта в помещении за счет подачи нагретого и охлажденного воздуха из помещения в помещение при проектных температурах, контроля конденсации и уменьшения шума, такого как перекрестные помехи, слышимые между двумя комнатами или HVAC. шум оборудования.
Стекловолоконная плита для воздуховодов
Стекловолоконная плита для воздуховодов представляет собой жесткие изоляционные плиты толщиной 1″, 1-1/2″ или 2″, изготовленные из неорганических стеклянных волокон, связанных смолой.
Это соединение удерживает волокна на месте в течение всего срока службы установки.
Вкладыш для воздуховодов из стекловолокна
Вкладыш для воздуховодов из стекловолокна представляет собой тепло- и звукоизоляцию, применяемую внутри воздуховодов из листового металла. Эти изоляционные изделия имеют поверхность воздушного потока с покрытием или матом, предназначенную для защиты от повреждений во время установки, эксплуатации и очистки.
Стекловолоконная пленка для воздуховодов
Стекловолоконная пленка для воздуховодов представляет собой гибкое эластичное покрытие, которое наносится на наружную поверхность воздуховодов из листового металла. Его можно легко разрезать и установить, чтобы получить аккуратное, теплоэффективное наружное изоляционное покрытие на прямоугольных, круглых, овальных или неправильных поверхностях воздуховодов.
7. Места, которые легко проглядеть
–+ Для достижения максимальной тепловой эффективности важно изолировать любое пространство, в котором возможны потери энергии и комфорт.
Часто упускают из виду следующие области:
- Стены между жилыми помещениями и неотапливаемыми гаражами, мансардные стены, части стен над потолками или примыкающие нижние части двухуровневых
- Колено чердачных помещений, отделанных жилыми помещениями
- Наклонные стены и потолки чердачных помещений, отделанные жилыми помещениями
- Полы над неотапливаемыми или открытыми помещениями, такими как гаражи, веранды, некондиционированные подвалы или консольные полы
- Боковые стены, на которых должны быть размещены сантехнические приборы, должны быть изолированы до их установки
- Проемы через секции здания. Там, где трубы, электропроводка или воздуховоды проходят через секцию здания, следует плотно уложить изоляцию в отверстия, чтобы уменьшить проникновение воздуха, или использовать герметик для герметизации отверстий .
- Распределительные коробки для настенных выключателей и розеток на наружных стенах должны быть изолированы между задней частью коробки и обшивкой
8.
