цель проведения работ, правила выбора материалов, нюансы выполнения своими руками

Устаревшие оконные конструкции во время ремонта заменяют пластиковыми. Однако для обеспечения достаточного уровня теплоизоляции этого мало.

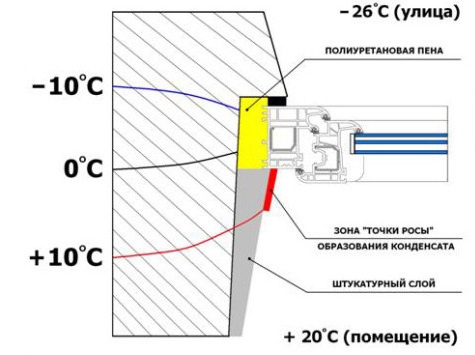

Необходимо качественное утепление откосов. В противном случае они становятся мостиками холода, через которые зимой проникает морозный воздух. Существует несколько методов теплоизоляции, результаты которых зависят от правильности выполнения действий.

Для того чтобы откосы не промерзали, их надо тщательно утеплять.

Содержание:

1 Цель утепления откосов
2 Разновидности конструкций
- 2.1 Откосы из гипсокартонного материала
- 2.2 С применением штукатурки
- 2.3 Пластиковые
3 Материалы, используемые в работе
- 3.1 Минеральная вата
- 3.2 Пенопласт
- 3.3 Пеноплекс
- 3.4 Сэндвич-панели
- 3.5 Вспененный полиэтилен
- 3.6 Монтажная пена
- 3.7 Пенополиуретан (ППУ)
- 3. 8 Теплая штукатурка
- 3.9 Термооткосы (термоугол)
4 Критерии выбора утеплителя для окон
5 Подготовительные мероприятия
- 5.1 Необходимые инструменты
- 5.2 Определение критических мест
6 Процесс внутреннего утепления откосов пластиковых окон своими руками
7 Наружные работы
8 Варианты финишной отделки
9 Полезные советы и рекомендации для новичков
10 Распространенные ошибки при выполнении теплоизоляции оконных откосов

Цель утепления откосов

Процедура решает следующие задачи:

Снижает потери тепла. При установке пластиковых стеклопакетов расстояние между ними и рамой заполняют пеной. Она неустойчива к перепадам температур, быстро разрушается под воздействием влаги. Утепление исключает контакт пены с окружающей средой.
Препятствует скоплению влаги в стенах. Под воздействием ветра или дождя скапливается конденсат. Стены начинают трескаться, оконная рама перекашивается. Монтаж утеплителя предотвращает образование конденсата.
Защищает от появления плесени, грибка. Области скопления конденсата являются основными источниками патогенной микрофлоры. Пропитка антисептиком и теплоизоляция устраняют эту проблему.
Повышает устойчивость откосов к нагрузкам. Неутепленные быстро деформируются.

Разновидности конструкций

Откосы делаются из гипсокартона, пластика, штукатурки.

Каждый вариант имеет свои положительные и отрицательные стороны.

Откосы из гипсокартонного материала

Для отделки оконных проемов используют влагостойкие листы. Собранная из них конструкция имеет такие преимущества:

приемлемую цену;
длительный срок службы;
небольшой объем отходов;
установку без применения сложного оборудования;
совместимость с деревянными или пластиковыми окнами;
быстрый монтаж без использования шпаклевки или штукатурки;
хорошие шумоизоляционные свойства;
устойчивость к плесени, грибку.

Отделка откосов гипсокартоном является одним из наиболее бюджетных и простых в исполнении способов.

Основными недостатками считаются:

невысокая прочность;
невозможность частичной замены поврежденного участка;
чувствительность к солнечным лучам;
уменьшение оконного проема.

С применением штукатурки

Оштукатуривание проемов имеет такие преимущества:

возможность выполнения работ в помещениях с любой температурой и влажностью;

невысокая стоимость;
устойчивость к негативным факторам;
отсутствие стыков и зазоров;
легкость восстановления поврежденных участков, возможность окрашивания в любой цвет.

Отрицательными сторонами метода являются:

сложность работы;
появление большого количества грязи и пыли;
невысокие теплоизоляционные свойства;
отслоение штукатурки от рамы.

Пластиковые

Монтаж ПВХ-панелей — самый распространенный способ отделки оконных проемов. Их преимуществами являются:

невысокая цена;
гладкость, ровность поверхностей;
плотное примыкание к раме;
простота теплоизоляции конструкции;
быстрая установка;
устойчивость к влаге.

Пластиковые конструкции неустойчивы к механическим воздействиям, не подлежат частичному ремонту.

Доборные элементы со временем желтеют, из-за чего их приходится заменять.

Материалы, используемые в работе

Ассортимент утеплителей, применяемых при оформлении оконных проемов, широк. Он включает как стандартные материалы на основе пенопласта, так и современные решения, например, термоуглы.

Минеральная вата

Теплоизолятор прост в установке, хорошо удерживает тепло. Существует несколько разновидностей минеральной ваты. Для откосов рекомендуется использовать марку П-125 с плотностью 125 кг на 1 м³. Преимуществом материала считаются звукоизоляционные свойства.

В качестве теплоизолятора для откосов можно использовать минеральную вату.

Пенопласт

Пористые плиты хорошо удерживают тепло. Кроме того, они характеризуются низкой стоимостью.

Недостатками считают возможность скопления влаги в толще плит, выделение едкого дыма при горении.

Пеноплекс

Экструдированный пенополистирол изготавливается путем нагрева под давлением. Он имеет лучшие, чем у пенопласта, характеристики. Стоимость ненамного выше. Из-за низкой паропроницаемости пеноплекс для теплоизоляции проемов используют редко.

Сэндвич-панели

Надежный, практичный материал представляет собой покрытые пластиком плиты, снабженные утепляющим слоем. Установка панелей не вызывает затруднений.

Они поглощают посторонние звуки, не пропускают влагу к стенам, не требуют сложного ухода.

Отделка откоса сэндвич-панелями в «разрезе».

Вспененный полиэтилен

Утеплитель устойчив к влаге, он препятствует поступлению холода в помещение. Полиэтиленовая основа покрыта фольгой, обеспечивающей гидроизоляцию. При отделке проемов вспененным полиэтиленом требуется герметизация стыков.

Монтажная пена

Средство используется в сочетании с другими утеплителями. Оно заполняет большие зазоры, облегчая процесс установки плит или панелей.

Пенополиуретан (ППУ)

Относится к категории жидких материалов. Пенополиуретан хорошо удерживает тепло, надежно сцепляется с поверхностью, формирует тонкий слой. Однако пенополиуретан не пропускает пар. Для его нанесения применяются специальные устройства.

Теплая штукатурка

При правильном нанесении смесь обеспечивает требуемый уровень тепло- и гидроизоляции. Способ применяется для отделки проемов при установке деревянных или пластиковых окон.

Недостатком считается возможность растрескивания состава со временем.

Термооткосы (термоугол)

Готовые утепляющие элементы делаются из пенопласта. Снаружи они обрабатываются акриловой краской с добавлением мраморной крошки. Эластичный и прочный слой не растрескивается со временем. Края не осыпаются, не откалываются.

С помощью термооткосов можно быстро и качественно утеплить окна.

Критерии выбора утеплителя для окон

Для отделки внутренних частей оконных проемов приобретают утеплители, обладающие хорошими теплоотражающими свойствами. Лучшими вариантами считаются сэндвич-панели, вспененный полиэтилен, минеральная вата. Материал для наружного утепления должен иметь такие характеристики:

устойчивость к воздействию атмосферных факторов;
хорошие теплоизолирующие свойства;
паропроницаемость.

Таким требованиям отвечают каменная вата, пенополистирол.

Подготовительные мероприятия

Перед началом работы нужно выявить места, через которые поступает холодный воздух. После этого подготавливают требуемые материалы и приспособления.

Необходимые инструменты

Для работы понадобятся:

строительный нож;
шпатель;
строительный миксер;

кисть;
полутерок;
емкости для приготовления раствора;
выбранный теплоизолятор;
наждачная бумага.

Определение критических мест

Для выявления областей, требующих дополнительной герметизации, выполняют следующие действия:

Влажной ладонью проводят вдоль всех створок и рам окна. Появление чувства холода свидетельствует о нарушении герметичности конструкции.
Определяют места поступления воздуха. Он может проникать из-под створки или из зазора между проемом и рамой.
Вставляют бумагу в открытое окно. Закрывают створку, пытаются извлечь лист. Если бумага вытаскивается легко, окно негерметично. В таком случае требуются регулировка механизма или замена уплотнителя.

Процесс внутреннего утепления откосов пластиковых окон своими руками

Работу выполняют так:

Срезают выступающие участки монтажной пены, остающиеся после установки рам. Обрабатывают поверхности проникающей грунтовкой с антисептическими добавками. Средство препятствует распространению плесени.
Оштукатуривают поверхности. Строительная смесь обеспечивает более плотное прилегание теплоизолятора.
Повторно наносят грунтовку. Это помогает улучшить сцепление клея с поверхностью. Плиты утеплителя обрабатывают наждачной бумагой. Так панели будет проще приклеивать к поверхности.
Разрезают утеплитель по снятым заранее меркам, оставляя небольшие запасы. Монтажным клеем прикрепляют плиты к откосам.
Дожидаются схватывания состава. Срезают излишки теплоизолятора. Углы зашпаклевывают или закрывают декоративными накладками.

После проведения работ по утеплению, наружные части откосов декорируют.

Наружные работы

Утепление откосов с улицы осуществляют так:

Удаляют излишки пены. Пропитывают стены антисептической грунтовкой. При наличии неровностей поверхности покрывают штукатуркой. Дожидаются затвердевания материала.
Вырезают куски утеплителя нужных размеров. С помощью клея закрепляют плиты на оштукатуренных поверхностях. Для более прочной фиксации используют специальные дюбеля.
Закрывают углы декоративными накладками. Усиливают утеплитель стекловолоконной сеткой. Это помогает защитить конструкцию от атмосферных факторов.
Наносят штукатурку, шпаклевку и водоотталкивающую краску.

Варианты финишной отделки

После завершения работ по установке утеплителя стоит подумать об эстетической стороне. Для облицовки откосов используют такие способы:

Окрашивание — самый распространенный и простой метод отделки. Существует несколько способов декорирования. Проще всего процедуру выполнять губкой, пропитанной краской. С ее помощью оставляют отпечатки на поверхности. При окрашивании откосов можно сочетать несколько тонов. Интересным способом считается нанесение рисунков с помощью трафарета.
Облицовка пробковыми плитами. Материал обеспечивает дополнительную теплоизоляцию. При желании панели покрывают защитным лаком.

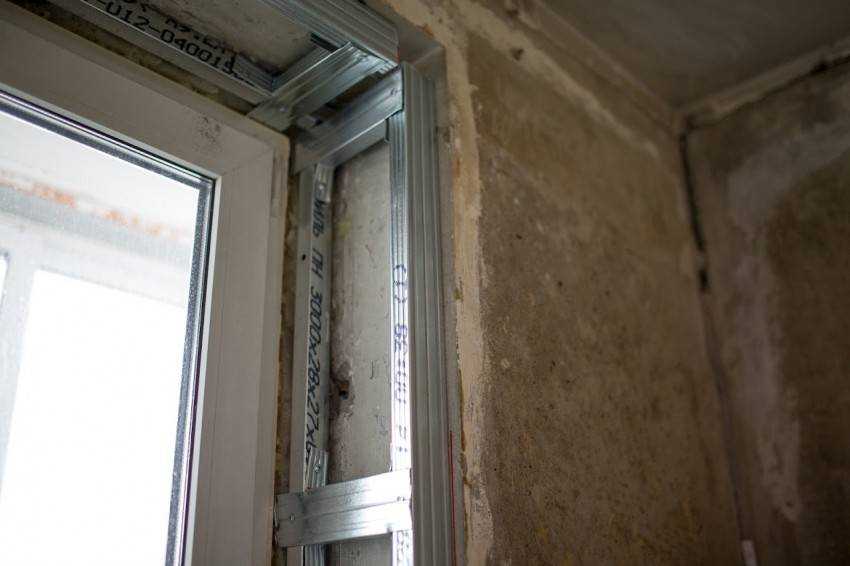

Сборка гипсокартонной конструкции. Листы устанавливают на каркас из направляющих и подвесов. После сборки конструкцию окрашивают.
Оштукатуривание с поклейкой обоев. Этот способ нежелательно применять в помещениях с высокой влажностью.
Установка пластиковых панелей.

Лучшее решение для облицовки откосов – окрашивание.

Полезные советы и рекомендации для новичков

Знание некоторых тонкостей, которыми делятся опытные отделочники, помогает выполнить работы более качественно.

Откосы не разрушаются под воздействием влаги, служат более 10 лет, если при работе следовать таким рекомендациям:

Пенопласт способен расширяться при нагревании. Крепить плиты на слишком большое количество клея не рекомендуется. Состав растрескивается, утрачивает теплоизоляционные качества.
Наружные работы выполняют только в теплую сухую погоду.
Применение специальных вкладышей помогает лучше сберегать тепло в комнате, препятствует поступлению влаги.
Крупные щели и стыки заделывают силиконовым герметиком.

При установке утеплителя на откосы все стыки и щели обрабатывают силиконовым герметиком.

Распространенные ошибки при выполнении теплоизоляции оконных откосов

При утеплении проемов нельзя выполнять такие действия:

Вырезать плиты из пенопласта точно по меркам. Иногда детали принимают неподходящую форму, их приходится выкидывать. Объем отходов увеличивается, что считается неэкономичным.

Применять минеральную вату с плотностью менее 75 кг на 1 м³. Такой материал не выдерживает нагрузки, для утепления оконных проемов он не подходит.
Отказываться от герметизации стыков при работе со вспененным полиэтиленом.
Использовать пенопласт плотностью менее 30 кг на 1 м³.

Теплоизоляция проемов — важный этап установки новых окон. Выбор способа выполнения этого действия зависит от навыков владельца квартиры или дома, материальных возможностей.

Как утеплить откосы окон изнутри и снаружи

Окна — это источник естественного света в комнатах и помещениях. Но также окна выступают как источник проникновения холода. А для жилых квартир и домов очень важно обеспечивать комфорт и уют, сохранять оптимальную температуру и микроклимат внутри.

Поэтому основной задачей владельцев жилья является обеспечение соответствующих условий. Во многом решить проблемы борьбы с нежелательным холодом можно за счёт утепления откосов. Ведь как раз через зазоры между оконной рамой и стеной проникают внутрь потоки холодного воздуха, образуются сквозняки, на стёклах появляется конденсат со всеми вытекающими и крайне нежелательными последствиями.

Учтите, что откосы утепляются не только изнутри, но и снаружи. И для каждого варианта есть свои технологические особенности.

Почему утепление откосов не стоит игнорировать

Обеспечив тёплые откосы для установленных пластиковых окон, вы решите несколько проблем одновременно. На практике изоляция оконных проёмов снаружи и изнутри считается чуть ли не обязательной процедурой при монтаже окон.

Отделка в сочетании с утеплением нужна для таких целей:

Теплоизоляция. Между проёмом и оконной рамой образуются зазоры. Их необходимо заполнить. Причём материал обязан иметь низкую теплопроводность, что позволит избежать нежелательных потерь тепла. Если не сделать это, тогда через периметр оконного блока будут происходить внушительные теплопотери. В итоге никакого смысла в установке современных энергосберегающих металлопластиковых окон уже не будет.
Герметичность. Ещё один важный момент. Обычно зазор заполняют монтажной пеной. Но рассчитывать только на неё не стоит. Под действием ультрафиолета и влаги пена начинает активно разрушаться. Буквально несколько лет и проём станет проходным двором для холода и наружной влаги. Теплоизоляция с последующей отделкой способствуют герметизации периметра. Влага не будет проникать. Следовательно, она не навредит утеплителю и не приведёт к коррозии металлических креплений. Да и края оконного проёма сохранятся в целостности.
Нормализация микроклимата. Речь идёт об обеспечении оптимальной температуры и влажности внутри помещения. Следовательно, можно не беспокоиться о конденсате, грибке или плесени.

Утепление откоса — это многофункциональное решение, которое считается не просто полезным, а порой необходимым.

Помимо утепления, важно снаружи и изнутри выполнить качественную отделку. Это требуется для защиты теплоизоляционного материала, оконного блока, а также для придания всей конструкции завершённого и привлекательного внешнего вида.

Что использовать для утепления

Есть довольно много вариантов того, чем утеплить откосы для установленных пластиковых окон изнутри, а также снаружи. Рассмотрим основные из них:

Пенопласт. Дешёвый материал, который обладает при этом хорошими теплоизоляционными свойствами. Но есть важный недостаток. Он не пропускает совершенно воздух, из-за чего может создаваться парниковый эффект. Так что на практике не лучшее решение.
ЭППС. Речь идёт об экструдированном вспененном пенополистироле. Вообще утепление пеноплексом (название бренда) получило широкое распространение в частном и коммерческом строительстве. Для откосов пластиковых окон также отлично подходит. Может применяться изнутри и снаружи. Предпочтительнее, нежели обычный пенопласт, за счёт улучшенных свойств и характеристик.
Минеральная вата. Подходит для внутренних работ. Может применяться при теплоизоляции откосов и подоконников, если ширина монтажного шва составляет от 30 мм и более.
Монтажная пена. Используется как материал для заполнения зазора между оконным блоком и стеной. Это и есть монтажный шов. Не рассматривается как самостоятельный утеплитель. Это скорее монтажный материал, но с определёнными теплоизоляционными свойствами. Применяется как дополнение к основному утеплению. Ограничиваться только использованием монтажной пены не стоит.
Фольгированные утеплители. Это двухслойный материал. Обычно основа — это вспененный полимер, а снаружи слой фольги. Первая сторона снижает теплопроводность и устраняет теплопотери через откос, а фольга выступает как отражатель тепла, возвращая его обратно в помещение.
Сэндвич-панели. Подходят для наружного утепления. Имеют теплоизоляционный и декоративный слой одновременно.
Сухие смеси. Это шпаклёвка и штукатурка. Снаружи и внутри рекомендуется использовать смеси, предназначенные для наружной отделки. Они более стойкие к внешним воздействиям. Обычную интерьерную штукатурку лучше не брать.

Также могут потребоваться вспомогательные материалы. Здесь можно привести несколько примеров:

Силиконовый герметик. Отлично заполняет щели между пластиковыми компонентами оконного блока.
Строительный скотч. Он наклеивается сверху нанесённого герметика, либо полностью его заменяет.
Энергосберегающие плёнки. Их приклеивают непосредственно на стеклопакет. Причём с внутренней стороны. Могут быть прозрачными или с рисунками.
Резиновые уплотнители. Необходимы для старых окон, на которых уплотнители в раме или створке повредились, либо пересохли со временем.

Чтобы защитить утеплитель от различных механических повреждений, а также придать откосам привлекательный внешний вид, могут применять панели из пластика, либо листы влагостойкого гипсокартона. Последний требует дополнительной шпаклёвки с последующей грунтовкой и покраской.

Как утеплять с внутренней стороны

Если вы не знаете, как утеплить пластиковые окна, когда откосы откровенно продувает, вооружитесь следующей инструкцией:

Избавьте от остатков монтажной пены. Её просто срежьте с помощью острого строительного ножа.
Далее, прежде чем утеплить сами откосы на окнах внутри своего дома, крайне желательно обработать все поверхности специальной грунтовкой. В её состав должны входить антибактериальные добавки. Есть и отдельно продающиеся антисептики. Но проще и выгоднее задействовать грунтовку с добавками.
По периметру проёма нанесите слой штукатурки. Желательно получить ровную поверхность, так что действуйте аккуратно. На неё затем будет крепиться утеплитель. Берите обычную цементную штукатурку, но для наружных работ.

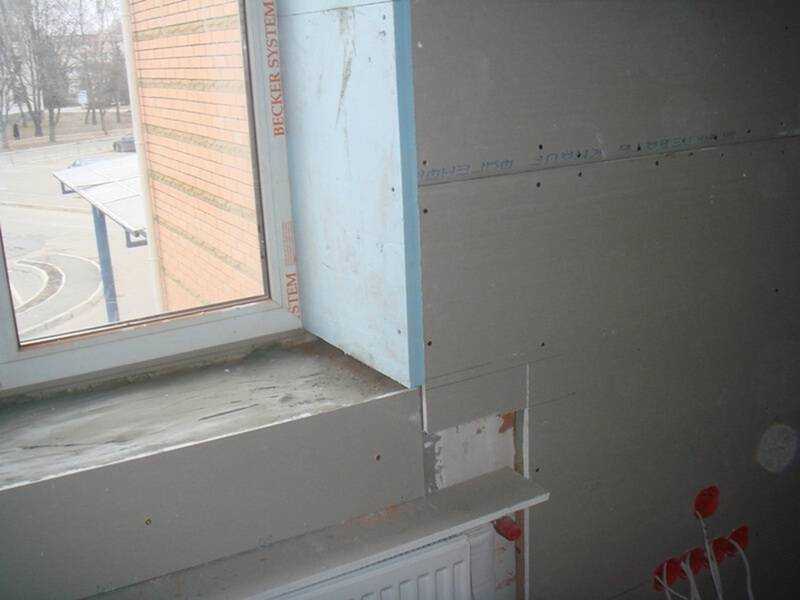

Для примера возьмём пенополистирол или пеноплекс. Ту сторону, которая будет соприкасаться с оштукатуренной стеной, нужно поцарапать. Возьмите лист крупнозернистой наждачной бумаги. Так вы избавитесь от излишней гладкости. Шероховатости позволят обеспечить лучшее сцепление.
Сделайте разметку на плитах утеплителя, после чего обрежьте. Лучше отрезать с небольшим запасом, поскольку излишки легко срезать при необходимости. А вот наращивать утеплитель нежелательно.
Сам утеплитель лучше всего крепить с помощью полиуретанового клея-пены. Она будет выступать как клей и дополнительный теплоизоляционный материал одновременно.
После обшивки всего откоса пенопластом можете приступать к финишной отделке.

В качестве финиша используют разные материалы. Кто-то приклеивает пластиковые панели, другие обшивают листами гипсокартона, а кто-то прямо по утеплителю штукатурит.

Если в качестве утеплителя используется минеральная вата, то она должна обладать высокой плотностью, чтобы иметь возможность штукатурить прямо по ней.

Оптимальный вариант — это обшивка с помощью влагостойкого гипсокартона с последующей штукатуркой и покраской поверхности.

Внешняя теплоизоляция откосов

Вопрос в том, как именно вы сможете утеплить сами откосы пластиковых окон с улицы, если находитесь на этаже. Тут всё зависит от конфигурации окон. Если створки открываются таким образом, что вы можете без проблем руками достать по всему наружному периметру, тогда всё хорошо. Но когда створка открывается слева или справа, а не посередине, тогда уже возникают сложности. Здесь лучше обратиться к специалистам. Альпинисты спустятся с крыши и смогут выполнить утепление с отделкой.

Но предположим, что с этим проблем нет, и вы можете самостоятельно выполнить утепление наружных откосов для установленных пластиковых окон.

На этот случай можно дать следующие рекомендации:

Наружный монтажный шов должен быть паропроницаемым. Поэтому материалы, которые могут нарушать диффузию водяных испарений, лучше не использовать.
По этим причинам рекомендуется отказаться от обычного пенопласта. Из-за него есть риск столкнуться не только с нарушением микроклимата внутри помещения, но и с грибком и плесенью. Зато можно применить экструдированный пенополистирол. То есть материал типа пеноплекса. Он хорошо себя проявляет внутри и снаружи.
Под теплоизоляцию внешних откосов отлично подойдёт минеральная вата высокой плотности, а также штукатурка, обладающая низкими параметрами теплопроводности.
Сама схема теплоизоляционных работ выглядит так же, как и при внутреннем утеплении.
Для начала потребуется избавиться от излишков монтажной пены. Если пена уже потеряла свои свойства, поскольку долгое время была под воздействием ультрафиолетовых лучей, её стоит зачистить, после чего заново запенить. Дайте полностью просохнуть, а затем уберите излишки.
Неровности на откосах снаружи выровняйте, используя штукатурную смесь на цементной основе для наружных работ.
Теперь по периметру закрепите утеплительный материал. Для фиксации ваты можно использовать полиуретановый клей, либо даже задействовать специальные дюбели с широкими шляпками (зонтики).
Если вы использовали плотную минеральную вату, тогда поверх неё следует провести штукатурные работы. Если толщина слоя составит более 20 мм, обязательно поверх утеплителя установите армирующую малярную сетку. Желательно не из металла, поскольку коррозия нам не нужна. Отлично подойдёт стекловолоконная сетка.
И уже по сетке выполните штукатурные работы в два слоя. Первый слой черновой и выравнивающий, а второй финишный.
Останется только покрасить откос, чтобы придать внешней части оконного проёма завершённый и максимально привлекательный внешний вид.
Альтернативный вариант — это штукатурка прямо по откосу, без использования промежуточного утеплителя. Если взять за основу эффективную смесь с хорошими показателями паропроницаемости, то в условиях умеренной климатической зоны, без чрезмерно холодной зимы, такого утепления будет вполне достаточно.

Только не пытайтесь нанести штукатурку слоем в 10 см, думая, что так будет эффективнее. Строго следуйте рекомендациям производителя. Выравнивающая штукатурка может наноситься слоем в несколько сантиметров. Но финишная обычно не превышает 5-10 мм. Иначе есть риск расслоения и обрушения оштукатуренного откоса.

Не забывайте об использовании перфорированных уголков. Они помогут сделать углы откосов внутри и снаружи идеально ровными и аккуратными. Принцип простой. На угол наносится слой смеси, в ней утапливается уголок, а затем выравнивается.

Основные сложности и распространённые ошибки

Занимаясь вопросами утепления откосов, часто можно встретить типичные ошибки и сложности, с которыми сталкиваются домашние мастера. К числу основных из них можно отнести следующие:

изначально неправильно установленное окно;
нарушение геометрии оконного блока;
применение низкокачественной монтажной пены;
длительное нахождение запененного проёма под воздействием ультрафиолетовых лучей;
использование дешёвых и интерьерных штукатурных смесей;
нанесение слишком толстого слоя штукатурки;
отказ от армирующей штукатурной сетки;
выбор неправильных и неподходящих утеплительных материалов;
сложность с внешним утеплением из-за расположения оконных створок;
проведение работ в условиях холода и повышенной влажности, чего многие материалы не любят и не терпят.

Вот по этим и другим причинам есть смысл хотя бы проконсультироваться сначала со специалистами, прежде чем приступать к работе по отделке откосов и утеплению своими руками. Помимо утепления, также нельзя забывать о вопросах пароизоляции и гидроизоляции оконных проёмов. Это важные моменты, требующие отдельного рассмотрения.

Любая ошибка ведёт к нарушению комфортного микроклимата в доме и квартире, к появлению конденсата, образованию плесени и грибка. Не так уж сложно предугадать, к чему в итоге это может привести. Как минимум, всё придётся переделывать.

Приходилось ли утеплять оконные откосы своими руками? Внутри или снаружи? Какие материалы использовали? Удалось ли достичь желаемого результата?

Герметизация оконных и дверных проемов

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Новые дома ENERGY STAR для одной семьи, версия 3/3.1 (Rev. 11)

Национальный контрольный список оценщиков

Система теплозащитного кожуха.
4. Герметизация воздухом (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4.6 Грубые отверстия вокруг окон и наружных дверей загерметизированы. ²⁹

Сноска 29) В климатических зонах с 1 по 3 вместо герметизации шероховатых проемов герметиком или пеной разрешается использовать сплошную систему облицовки штукатуркой, герметизированную для окон и дверей.

Пожалуйста, ознакомьтесь с графиком реализации программы ENERGY STAR для одной семьи в новых домах , чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением Министерства энергетики США (редакция 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.

Международный кодекс энергосбережения (IECC) 2009 г.

В разделе R402.4 указано, что конструкция дома должна ограничивать утечку воздуха. В разделе 402.4.1 указаны конкретные области, которые необходимо зачеканить, проложить или загерметизировать, включая все стыки, швы и отверстия. В разделе 402.4.2 указано, что утечку воздуха следует проверять с помощью обширного визуального осмотра или испытания дверцы вентилятора с максимальной утечкой воздуха <7 ACH 50.

Таблица 402.4.2 Проверка воздушной перегородки и изоляции Критерии компонентов, окна и двери: Уплотнить пространство между оконными/дверными косяками и рамой.

2012, 2015, 2018 и 2021 IECC

В разделе R402. 4 указано, что дом должен быть сконструирован так, чтобы ограничивать утечку воздуха, и должен быть проверен дверной вентилятор, чтобы подтвердить, что утечка воздуха составляет <5 ACH 50 в климатических зонах 1- 2 (климатические зоны 0–2 в IECC 2021 г.) и <3 в климатических зонах 3–8. В таблице R402.4.1.1 указана установка непрерывного воздушного барьера и отмечены конкретные детали воздушного барьера.

Таблица R402.4.1.1 Установка воздушного барьера и теплоизоляции, окна, световые люки и двери: Загерметизируйте пространство между оконными/дверными косяками и рамой, световыми люками и рамой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 гг. IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2021). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

Международный жилищный кодекс (IRC) 2009 г.

Таблица N1102.4.2 Осмотр воздушного барьера и изоляции, окна и двери: уплотните пространство между оконными/дверными косяками и рамой.

2012, 2015, 2018 и 2021 IRC

Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, окна, световые люки и двери: уплотните пространство между оконными/дверными косяками и рамой, световыми люками и рамой.

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, перестройку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Американская ассоциация архитектурных производителей (AAMA)/Ассоциация производителей окон и дверей (WDMA)/CSA 101/I.S.2/A440-08 Североамериканский стандарт/спецификация окон, дверей и световых люков (NAFS)

Североамериканский стандарт/спецификация на окна, двери и световые люки. Доступно в ААМА. Это добровольный стандарт/спецификация, который охватывает требования к следующим компонентам для нового строительства и модернизации: одинарные и двойные окна, одинарные и двойные дверные системы с боковыми петлями, раздвижные двери, трубчатые устройства дневного освещения и световые люки.

Американский национальный институт стандартов (ANSI)/Ассоциация производителей оборудования для строителей (BHMA)

Системы дверных прокладок и краевых уплотнений. Доступно в ANSI. Этот стандарт устанавливает характеристики и установку систем уплотнений, применяемых к дверям и/или коробкам. Он включает определения, общую информацию и тесты.

Американское общество по испытанию материалов (ASTM) E2112-19c

Стандартная практика установки наружных окон, дверей и световых люков. Доступно в ASTM. Стандарт охватывает установку оконных изделий от предварительной установки до процедур после установки в новых и существующих конструкциях.

BSI-085: Окна могут быть проблемой* — непрерывная изоляция и перфорированные отверстия

Иногда мы делаем простые вещи трудными. А иногда мы делаем сложные вещи легкими. С непрерывной изоляцией и перфорированными отверстиями верно и то, и другое.

Физика проста. Стена должна контролировать воду, воздух, пар и тепло. Окно должно контролировать воду, воздух, пар и тепло. Оба имеют водорегулирующий слой, воздухорегулирующий слой, пароизоляционный слой и терморегулирующий слой. Все, что вам нужно сделать, это соединить слои контроля воды друг с другом, слои управления воздухом друг с другом, слои контроля пара друг с другом и слои контроля температуры друг с другом. Ах, да, еще один момент, вы не хотите, чтобы окна высосало из стены, когда действительно дует.

Теперь становится интересно. Где находится слой контроля воды на стене? В случае непрерывной изоляции это может быть сам слой сплошной изоляции или он может находиться за ним. Довольно глупо размещать отдельный гидроизоляционный слой, а именно пленку или тонкую мембрану, поверх сплошного слоя изоляции, потому что практически невозможно установить дополнительный слой, предотвращающий его отсасывание и тот, у которого есть конструктивные детали. ¹

Теперь у меня нет проблем с водоотталкивающими пленками, если они используются правильно. Исторически сложилось так, что у них потрясающий послужной список. Бумага толь, пропитанный войлок, мелованная бумага и полиолефиновые пленки имеют долгую историю. Наилучшие характеристики с точки зрения ветровой нагрузки и долговечности достигаются при установке таких пленок за слоем непрерывной изоляции поверх структурной обшивки. Таким образом, пленка поддерживается с обеих сторон — обычно она зажата между OSB/фанерой/гипсовой конструкционной обшивкой с одной стороны и непрерывным изоляционным слоем с другой. Ни сосание, ни выдувание не вызывают его изгиба. Конечно, вы можете превратить само структурное покрытие в гидроизоляционный и воздухорегулирующий слой и вообще не нуждаться в пленочном слое. ²

Я думаю, что выигрышная технология состоит в том, чтобы сделать саму структурную обшивку водо- и воздухорегулирующим слоем и установить непрерывную изоляцию поверх структурной обшивки ( Рисунок 1 ). Когда-то мы называли это «идеальной стеной» (см. BSI-001: «Идеальная стена»). Или сделайте сплошную изоляцию водо- и воздухорегулирующим слоем и включите или исключите конструкционную обшивку на основе — подождите — структурных соображений (, рис. 2, ). Обратите внимание, что это «мнение», так что все расслабьтесь. Вы тоже можете иметь собственное мнение.

Рис. 1. Структурная обшивка в качестве гидро- и воздухорегулирующего слоя – Сплошная изоляция устанавливается поверх структурной обшивки.

Рис. 2: Непрерывная изоляция в качестве гидро- и воздухорегулирующего слоя – Включите или исключите структурную обшивку на основе структурных соображений.

Итак, по моему мнению, есть два места для слоя управления водой и воздухом — за сплошной изоляцией или за внешней поверхностью непрерывной изоляции. Теперь о «больной» части — окнах. Будут ли они «инни» или «аути»? Кто так говорит? Добро пожаловать в мой мир.

Будут ли окна «встроены» или они будут снаружи конструкции на внешней поверхности непрерывной изоляции? Если окна «вставлены», а водо- и воздухорегулирующий слой находится за сплошной изоляцией, все очень просто — все «выстраивается». Если окна расположены «внахлест» ³, а вода и контрольный слой находятся на лицевой стороне непрерывной изоляции, все тоже очень просто — все тоже «выстраивается». Но если окна выходят наружу, а за сплошной изоляцией находится гидроизоляционный слой, все становится сложнее.

Начнем с простого. «Innies» с водо- и воздухорегулирующим слоем, являющимся оболочкой за сплошной изоляцией. Ознакомьтесь с последовательностью установки ( рис 3 ). Обратите внимание, что контроль воды в окне с фланцами совпадает с контролем воды в обшивке. Обратите внимание на наклонный подоконник. Обратите внимание, что гидроизоляция поддона может быть нанесена в виде жидкости или формуемой мембраны. Обратите внимание, что герметик не нужен (или нежелателен) за оконными кромками. Объяснение см. в «BSI-067: Застрял на тебе». Обратите внимание, что швы в сплошной изоляции не нужно герметизировать или проклеивать.

Рис. 3: Последовательность установки окна для «Innies»– Водо- и воздухоизоляционный слой представляет собой оболочку за сплошной изоляцией. Обратите внимание, что контроль воды в окне с фланцами совпадает с контролем воды в обшивке. Обратите внимание на наклонный подоконник. Обратите внимание, что гидроизоляция поддона может быть нанесена с помощью жидкости или формуемой мембраны. Обратите внимание, что герметик не нужен (или нежелателен) за оконными кромками. Обратите внимание, что швы в сплошной изоляции не нужно герметизировать или проклеивать.

A. Структурное обкрашивание, установленное над стеной рамы
B. Установите скопленный деревянный сайдинг в рамке, чтобы создать наклон
C. I NSTALL FLASBABLEAT
E. Установить гидроизоляционную ленту на косяки
F. Установить гидроизоляционную ленту на головку
G. Установить сплошную изоляцию
H. Внутренний вид до установки окна
I. Внутренний вид после установки окна
J. Герметизация окна по всему периметру герметиком и уплотняющим стержнем

И вот что очень важно — сплошная изоляция не обязательно должна быть жесткой при таком подходе — окна представляют собой «инни», где гидроизоляционный слой и воздухорегулирующий слой являются конструкционной обшивкой. Непрерывная изоляция не обязательно должна быть из экструдированного полистирола (XPS), пенополистирола (EPS) или изоцианурата с фольгированным покрытием. Это могут быть изоляционные плиты из минерального волокна (также известные как «каменная вата»). См. Рисунок 4 . Это может быть любой сплошной утеплитель: жесткий или минеральное волокно.

Рисунок 4: Изоляция из минерального волокна («каменная вата») – При использовании изоляции из минерального волокна лицевая сторона изоляции из минерального волокна не может быть водо- и воздухорегулирующим слоем. Также нам потребуется структурная обшивка с изоляцией из минерального волокна. Обычно структурная оболочка превращается в слой управления водой и воздухом.

А сплошную изоляцию можно сделать практически любой толщины. Выезд Фото 1 . Накладка возвращается на фланец или поверхность вставного окна. Накладка в верхней части оконного проема на горизонтальной полосе отделки потолка просто закрывает верхнюю часть самой отделки — она защищает только верхнюю часть отделки — она не должна доходить до задней части сплошной изоляции и соединяться с лицевая сторона структурной обшивки/водо- и воздухорегулирующего слоя. Головка окна — фланец в верхней части окна — уже приварена к поверхности конструкционной обшивки/водонепроницаемого и воздухорегулирующего слоя за непрерывной изоляцией. С внутренней стороны горизонтальной возвратной накладки в верхней части оконного проема оставляют зазор для стока любой проникающей дождевой воды между оконной кромкой и горизонтальной накладкой ( Рисунок 5 ).

Фото 1: Прекрасные «Innies» – Накладка возвращается на кромку или поверхность вкладного окна. Накладка в верхней части оконного проема на горизонтальной полосе отделки потолка просто закрывает верхнюю часть самой отделки — она защищает только верхнюю часть отделки — она не должна доходить до задней части непрерывной изоляции и соединяться с лицевая сторона структурной обшивки/водо- и воздухорегулирующего слоя.

Рис. 5: Верхняя часть окна – Головка окна – фланец в верхней части окна – приварена к поверхности структурной обшивки/водо- и воздухорегулирующего слоя за непрерывной изоляцией. На внутренней стороне горизонтальной возвратной накладки в верхней части оконного проема оставляют зазор для стока любой проникающей дождевой воды между оконной кромкой и горизонтальной накладкой.

Теперь давайте перейдем к «нарушениям» с водо- и воздухорегулирующим слоем, являющимся лицевой стороной непрерывной изоляции. Ознакомьтесь с последовательностью установки ( Рисунок 6 ). Мы уже видели это раньше. Мы занимаемся этим более 50 лет. Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды на лицевой стороне сплошной изоляции. Опять же, обратите внимание на наклонный подоконник и на то, что гидроизоляция сковороды может быть нанесена жидкостью или формуемой мембраной. Опять же, обратите внимание, что герметик не нужен за оконными кромками. И, наконец, заметьте, что за фланцем окна нет дерева — оно вам не нужно — фланец сажается прямо на сплошной утеплитель — вы крепите окно через фланец и сплошной утеплитель к каркасу длинными шурупами.

Рис. 6: Последовательность установки окон для наружных окон – Водо- и воздухорегулирующий слой является лицевой стороной непрерывной изоляции. Обратите внимание, что контроль воды на фланцевом окне совпадает с контролем воды на лицевой стороне сплошной изоляции. Снова обратите внимание на наклонный подоконник и на то, что гидроизоляция сковороды может быть нанесена жидкостью или формуемой мембраной. Еще раз обратите внимание, что герметик не нужен за оконными кромками. И, наконец, обратите внимание, что за фланцем окна нет дерева — оно вам не нужно — фланец сажается прямо на сплошную изоляцию — вы прикрепляете окно через фланец и сплошную изоляцию к каркасу длинными шурупами.

A. Изоляционная обшивка, установленная над стеной рамы
B. Установить скошенный деревянный сайдинг в отверстии стены рамы на подоконнике для создания уклона
C. 7 Установить отвес 3 D 0 8 Установить на подоконнике

E. Установите гидроизоляционную ленту на косяки
F. Установите гидроизоляционную ленту на головку
G. Установите изоляционную ленту поверх гидроизоляционной ленты в головке, чтобы закончить гидроизоляционную ленту
H. Внутренний вид до установки окна
I. Внутренний вид после установки окна
J. Герметизирующее окно по всему периметру с внутренней стороны с герметиком и опорным стержнем

Но у нас есть несколько важных изменений от описанного выше подхода «инни». При таком подходе сплошная изоляция должна быть жесткой. Это не могут быть изоляционные плиты из минерального волокна (каменная вата). С плитами из минерального волокна (каменной ватой) мы разберемся позже. Непрерывная изоляция в этом подходе ограничивается экструдированным полистиролом (XPS), пенополистиролом (EPS) или изоциануратом с фольгированным покрытием. А швы в сплошной изоляции нужно герметизировать или проклеивать. И, обратите внимание, толщина сплошной изоляции ограничена 1 ¹ / ₂ -дюймов. Если вы хотите увеличить толщину, проем необходимо закрыть структурной коробкой (, фото 2, ), а окна прикрепить ремнями (, фото 3, и , рис. 7, ). Конструктивный короб обычно изготавливается из фанеры или OSB и выступает за внешнюю поверхность каркаса на толщину непрерывной изоляции. Какой толщины вы можете использовать непрерывную изоляцию со структурной коробкой? Обычно от 4 до 6 дюймов. Обратите внимание, что в случае структурной коробки гидроизоляционный слой заворачивается в отверстие коробки, а материал обычно представляет собой гидроизоляционную ленту.

Фото 2: Конструкционная коробка – обычно фанера или ОСП, выступающие за внешнюю поверхность каркаса и увеличивающие толщину непрерывной изоляции. Какой толщины вы можете использовать непрерывную изоляцию со структурной коробкой? Обычно от 4 до 6 дюймов.

Фото 3: Крепление оконной ленты – Аналогично установке окна в проемы кирпичной кладки, облицованные оконными накладками. В отличие от проемов в каменной кладке оконные полки сохраняются для контроля воды.

Рис. 7. Структурная коробка . Обратите внимание, что в структурной коробке гидроизоляционный слой заворачивается в отверстие коробки, а материал обычно представляет собой гидроизоляционную ленту.

Что делать, если я хочу использовать изоляцию из минерального волокна (каменную вату) в качестве постоянной изоляции и хочу, чтобы мои окна были «наружными»? Обратите внимание, что в случае изоляции из минерального волокна лицевая сторона изоляции из минерального волокна не может быть водо- и воздухорегулирующим слоем. Нам нужно, чтобы этот слой располагался за изоляцией из минерального волокна — помните наше предыдущее обсуждение. Нужна также конструкционная обшивка с изоляцией из минерального волокна — здесь тоже без вариантов. Таким образом, мы обычно превращаем структурную оболочку в слой управления водой и воздухом (вернитесь и проверьте Рисунок 4 снова ).

Чтобы окна были «выходными» с изоляцией из минерального волокна (каменная вата), нам нужно сделать несколько вещей. Нам нужно выровнять оконный проем деревянной рамой толщиной с изоляцию из минерального волокна (каменная вата), и это «структурное расширение» должно быть достаточно широким на лицевой стороне, чтобы можно было интегрировать оконный фланец с гидроизоляционным слоем. на лицевой стороне структурной обшивки. Обычно это материал 2X. С 1 ¹ / ₂ Изоляция из минерального волокна толщиной в дюйм (каменная вата) грубое отверстие имеет «рамку» с 2×2. Если вы хотите сделать изоляцию из непрерывного минерального волокна (каменной ваты) толще, используйте 2 × 4 или 2 × 6 — обрезанные до нужной толщины — для «рамки картины». Ознакомьтесь с последовательностью установки ( рис 8 ). Обратите внимание, что жидкая гидроизоляция используется для обеспечения непрерывности гидроизоляционного слоя на лицевой стороне конструкционной обшивки и «обрамления картины», «структурного удлинения». Нанесенный жидкостью оклад заворачивается в проем рамы и создает «поддонный отлив» для проема. Теперь установка окна выполняется по той же схеме, что и при «внутреннем» подходе.

Рисунок 8: Последовательность установки окна для установки из минерального волокна (каменная вата) – Обратите внимание, что жидкая гидроизоляция используется для обеспечения непрерывности гидроизоляционного слоя на поверхности структурной обшивки и «каркаса картины» расширение конструкции». Нанесенный жидкий отлив заворачивается в отверстие рамы и создает «поддонный отлив» для отверстия. Теперь установка окна выполняется по той же схеме, что и при «внутреннем» подходе.

A. Структурная обшивка, установленная над каркасной стеной с отверстием «рамка для картины» с двойным материалом, выступающим за поверхность обшивки
B. Установка скошенного деревянного сайдинга в отверстие рамы на подоконнике для создания уклона
C. Установка жидкости — наклеить оклад в проем рамы
D. Установить оконный отвес, уровень и угольник
E. Установить гидроизоляционную ленту на косяки
F. Установить гидроизоляционную ленту на головку
G. Установка сплошной теплоизоляции
H. Внутренний вид до установки окна
I. Внутренний вид после установки окна
J. Герметизация окна по всему периметру герметиком и опорным стержнем для герметика

Так какие лучше? «Инни» или «аути»? И каково правильное расположение слоя контроля воды? Зависит от того, кого вы спросите. И когда вы их спросите. Это становится вопросом Джинджер или Мэри Энн. Обычно нет неправильного ответа. Но независимо от того, где вы окажетесь, водорегулирующий слой стены должен соединяться со водорегулирующим слоем окна.

Сноски

* «Штраубизм» . . . в честь профессора Джона Штраубе. Он мастер каламбура. Я украл у него эту строчку, чтобы эта колонка заработала.

Единственными людьми, которые рекомендуют эту практику, являются люди, которые продают водоотталкивающие пленки (также известные как домашние обертывания, водостойкие барьерные пленки и мелованная бумага). Единственная причина, которую я могу придумать, заключается в том, что они не хотят, чтобы остальные из нас поняли, что вам не нужны их продукты, если вы превратите сам непрерывный слой изоляции в слой контроля воды.

Не очень хорошо, если вы занимаетесь производством пленок для гидроизоляционных слоев, но неплохо, если вы занимаетесь нанесением жидкости поверх структурной обшивки, гидроизоляционными и воздухорегулирующими слоями или если вы делаете структурную обшивку, которая сама по себе является гидроизоляционной и воздушной. контрольный слой. Конечно, обе эти группы ненавидят людей с непрерывной изоляцией, которые утверждают, что непрерывная изоляция может делать и то и другое сама по себе.

Архитектурно Строительный портал
