Теплоизоляция труб в многоквартирном доме

Подвальные отопительные трубы многоквартирных домов требуется утеплять, чтобы по дороге к потребителю не терялось тепло, и температура радиаторов в помещениях оставалась высокой. Для этого магистрали покрывают теплоизоляционными элементами

Содержание статьи

Принцип работы отопительной системы – в том, что воздух в помещении нагревается с помощью теплоносителя (циркулирующей по трубам и радиаторам воды). Вода отдает тепло и возвращается для нагрева обратно в котел.

Если отопительная система внутри квартиры не нуждается в дополнительной изоляции, то вне ее она просто необходима. Труба, по которой течет горячая вода, не может промерзнуть даже при сильных холодах, уверены некоторые. Однако утепляют трубу вовсе не по этой причине, а для того, чтобы минимизировать теплопотери.

Зачастую котельная, которая отапливает здание (или несколько строений), расположена отдельно от него – на расстоянии десятков, а то и сотен метров. Тепло в дома поступает по отдельным магистралям, порой немалой протяженности. Пока оно доходит до потребителя, температура воды снижается. Кроме того, стены в домах часто бывают холодными, а стекла в окнах треснутыми, вследствие чего в подъездах бывает низкая температура. Во избежание потерь тепла трубопровод «укутывают» в подвалах МКД (многоквартирный дом), на чердаках и лестничных клетках – чтобы тепло не терялось, и батареи оставались горячими.

 Иногда приходится сталкиваться с тем, что трубы в подъезде изначально не были изолированы или покрытие устарело. Из-за старых ошибок, которые были допущены во время монтажа теплосетей, потери тепла могут достигать 50 процентов! Это увеличивает затраты потребителей и сокращает срок службы трубопровода, превращая теплоизоляцию отопительных сетей в актуальное решение.

Управляющая компания несет обязательства по утеплению внутридомовых сетей в соответствии с правилами подготовки к отопительному периоду. Стоимость работ входит в сумму квартплаты, поэтому балансодержатель обязан в преддверии отопительного сезона проверить все коммуникации и при необходимости их утеплить. Это нужно и для того, чтобы избежать механических повреждений магистрали.

Эффективных способов изолировать трубы несколько.

• окрасочная;
• рулонная;
• «скорлупа»;
• жидкая.

Однако самыми удобными являются предизолированные (утепленные) трубы. Преимущество такой системы в том, что она предварительно утеплена, а недостатки – в не совсем удобном монтаже, особенно если дело касается прокладки магистрали в труднодоступных местах и соединении деталей (места стыковки придется дополнительно утеплять). Также предизолированные трубы по цене дороже, чем обычные материалы без утеплителя.

Ее применяют, когда трубам не требуется особое утепление. Один пласт краски равноценен слою синтетического утеплителя. Она экологически безвредна, стойка к температурным колебаниям и сырости. Краску просто наносят на поверхность трубы и оставляют до высыхания. На месте нанесения остается плотный пласт, предохраняющий трубу от теплопотерь.

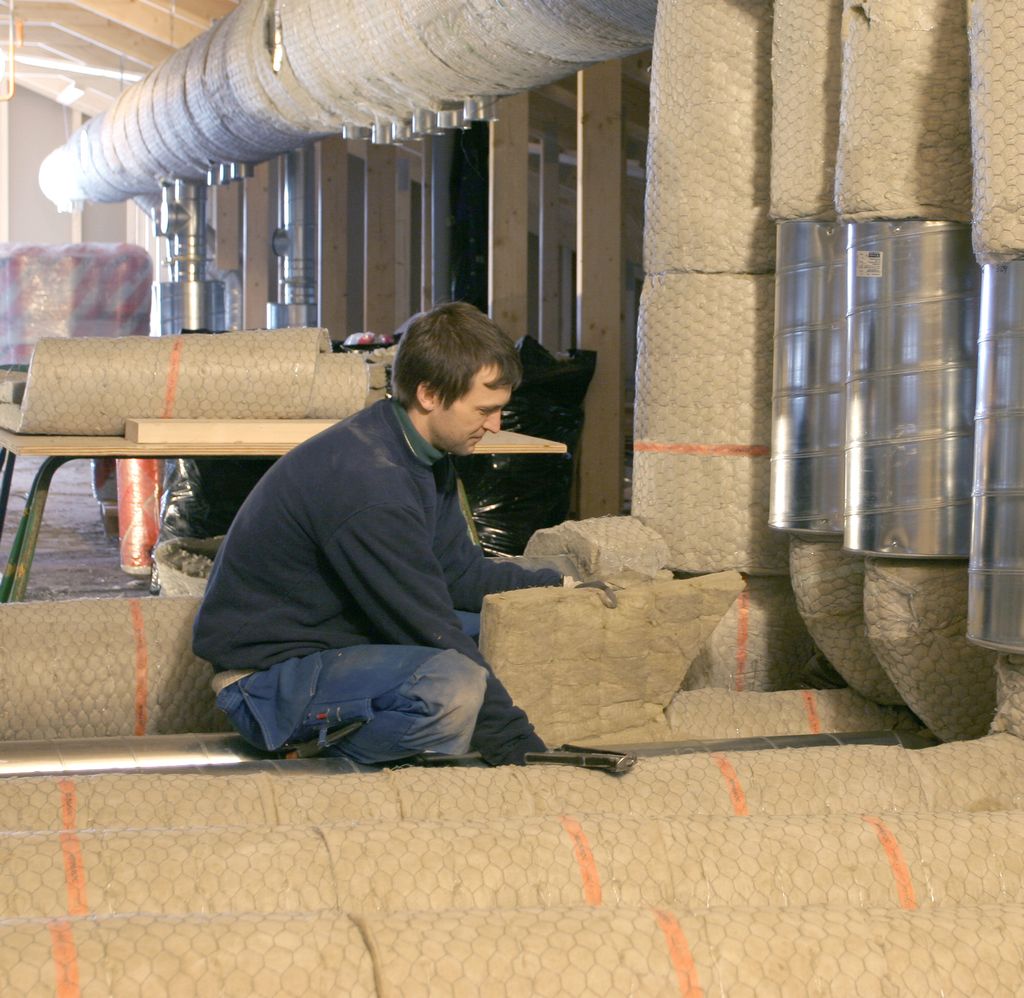

Раньше трубу окутывали минеральной ватой, обвязывали проволокой и надевали сверху оцинкованный кожух. Такая конструкция не боится холода и повреждений. Но для тонких труб материал не подходит, а минеральная вата плохо переносит влажность воздуха.

Поэтому изоляцию дополнительно могут заключить в стеклопластиковую или цинковую колбу.

К другим рулонным материалам относят полиэтилен, фольгированный пенофол.

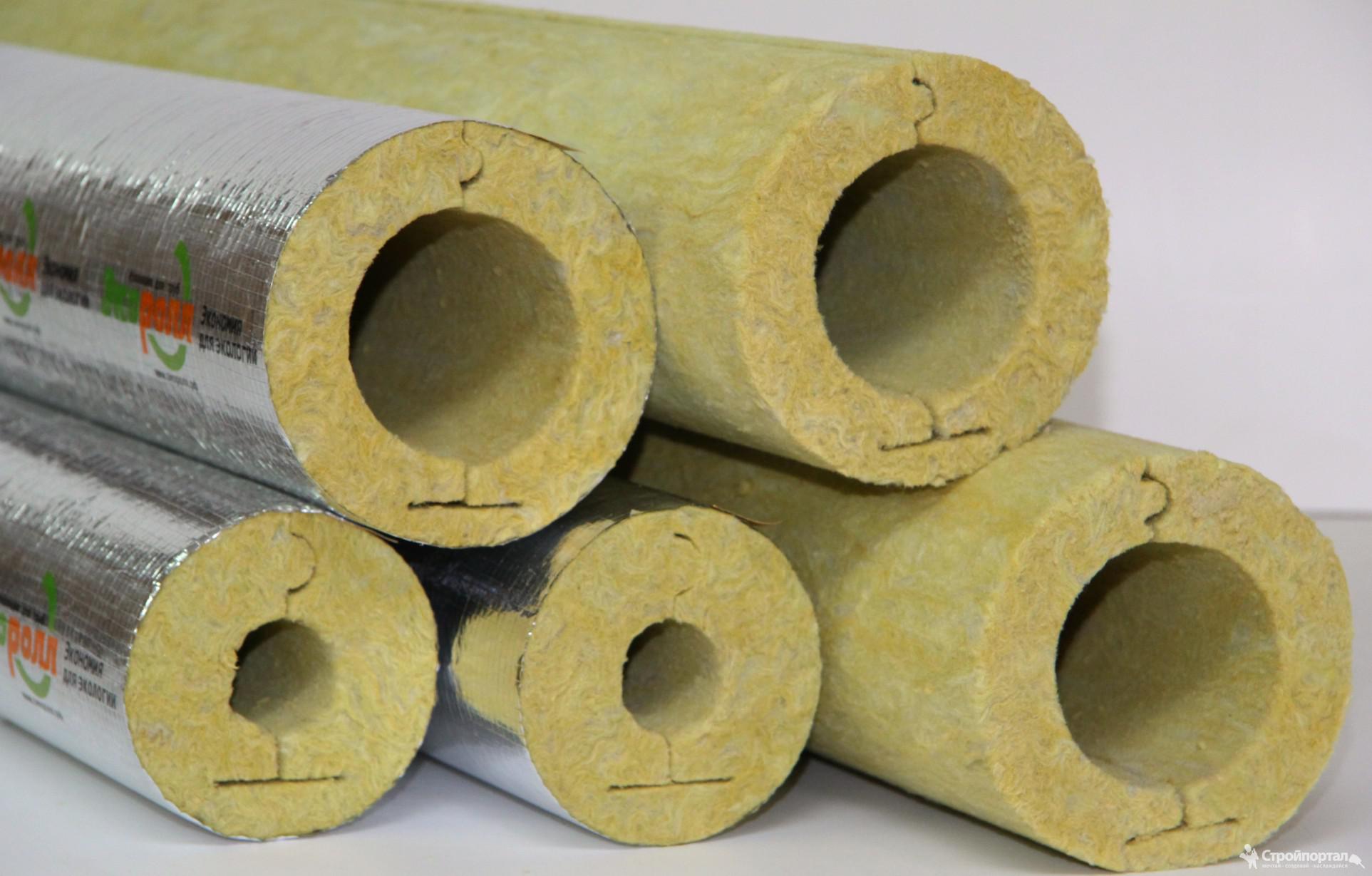

Представляет собой цилиндр, целый или состоящий из двух частей. Если выполняется монтаж отопления, его натягивают на трубу, а если утепляется имеющаяся конструкция, применяют разрезанный на две части. Материалы для скорлупы:

• пенопластик;
• пенополиэтилен;
• каучук;
• поролон.

Для теплоизоляции труб в подъезде специалисты рекомендуют выбирать материал, учитывая уровень влажности помещения. На цокольных и подвальных этажах отдают предпочтение пеностеклу или пеноизолу – эти утеплители характеризуются невысокими коэффициентами влагопоглощения.

Теплокраска воздействует по принципу термоса и бывает двух разновидностей:

• керамическая;
• пенная.

Наносится такой материал методом напыления. Покрыв трубу тонким (в полсантиметра) слоем керамики, можно быть уверенным: теплопотери сократятся в два раза, и, помимо этого, поверхность добротно предохраняется от коррозии. Пенную теплокраску наносят для труб большого диаметра. Она экологична, стойка к возгораниям, коррозии, конденсату.

При теплоизоляции труб в многоквартирном доме прежде всего производят необходимые расчеты и закупают требуемое количество материалов. В качестве стартового шага обматывают трубу фольгированным скотчем, выполняющим роль теплоотражателя. Затем вокруг трубы устанавливают утеплитель. Кожух или мягкий материал надевают на отопительный элемент или нарезают заготовки и обматывают вокруг него. Фиксаторами выступают скотч, проволока или хомутики из пластмассы.

Для установки жесткого утеплителя берут скорлупы или создают вокруг трубы своеобразный «короб». Необходимо плотное прилегание материала к поверхности, для чего его закрепляют сантехническим скотчем, а при надобности защищают пленкой. Стыки заделывают металлизированным скотчем.

Жидкие обмазки наносят на трубу при температуре воздуха не меньше 7 градусов тепла. Подготавливают поверхность – счищают слой грязи, обезжиривают, протирают ветошью.

Перемешав содержимое емкости с жидкой изоляцией, наносят ее тонким слоем маховой кистью. Дав просохнуть, покрывают еще 2 слоями. Подвижные участки запорной арматуры нельзя прокрашивать, чтобы они не оказались под коркой изоляции.

При напылении пенной теплокраски используют специальное устройство со шлангом.

Поскольку на чердаке обычно нет повышенной влажности, он продувается, в качестве утеплителя применяют минеральную вату, которую нарезают на полотна и дважды обматывают внахлест вокруг прибора, надев на места стыковки хомуты.

Теплоизоляция труб в многоквартирном доме – важный аспект энергоэкономии. Это увеличивает эффективность функционирования отопительной системы в целом, предотвращает негативное воздействие на трубопровод, не допуская перегрева конструкций и появления конденсата.

18podyezdov.ru

Утепление труб отопления на чердаке

Утепление труб отопления своими руками: способы для самостоятельного выполнения

Вспененный полиэтилен и минеральная вата — отличное утепление теплотрассы на чердаке

Здравствуйте. Сегодня хочу рассказать о том, как своими руками утеплить трубы отопления внутри и снаружи строительных объектов. Тема представляет немалый интерес, так как правильная теплоизоляция позволяет снизить уровень теплопотерь при транспортировке теплоносителя от термогенератора до отопительного прибора. Надеюсь, инструкции, приведенные в этой статье, будут вам интересны и полезны.

Несколько слов о актуальных методах утепления

Утепленные трубы для отопления применяются в том случае, если трасса проходит снаружи строительного объекта или по хозпостройкам, чердакам, подвалам и прочим нежилым помещениям. Изолировать трубы в жилом помещении нет необходимости, так как трубопровод высвобождает тепло в окружающую среду и выполняет функцию отопительного радиатора.

На фото скорлупа из пенополиуретана со светоотражающей фольгированной поверхностью

На данный момент известно немало разновидностей теплоизоляционных материалов и способов их применения. Трубопроводы, в зависимости от их конфигурации и расположения изолируются пенополистиролом, вспененным полиэтиленом, вспененным каучуком, минеральной ватой, фольгированными утеплителями и т. д.

Актуальные способы утепления трубопроводов отличают такие характеристики как теплопроводность готового результата, температурный диапазон, при котором возможна долговременная эксплуатация утепления и, конечно же, цена.

К сожалению, не все методы утепления трубопроводов доступны для выполнения своими руками. Поэтому в своем обзоре расскажу о тех технологиях, с которыми сам сталкивался и результатом которых остался доволен.

Итак, что рассмотрим в этой статье?

• Применение жидких изоляционных составов;
• Применение пенополиуретана;
• Применение минеральной ваты;
• Применение изолирующей скорлупы.

Применение обмазочной жидкой изоляции на теплотрассе

Теплотрасса, покрытая обмазочной изоляцией на основе перлита

Самое простое в реализации утепление труб отопления в подвале, на чердаке и в хозпостройках выполняется с помощью жидких обмазок, таких как «БРОНЯ КЛАССИК» (сверхтонкая теплоизоляция).

Средство предназначено для нанесения на полимерные и металлические поверхности при температуре окружающей среды не менее +7°С. Хранение материала допускается только при плюсовой температуре. Эксплуатация материала допускается в температурном режиме от +200°С до –60°С.

Согласно заявлениям производителя эксплуатационный ресурс изоляции составляет не менее 15 лет.

Стандартная пятилитровая упаковка средства «БРОНЯ КЛАССИК»

Инструкция утепления трубопроводов приведена на следующей схеме.

Технология нанесения обмазочной изоляции

Рассмотрим основные этапы работы с жидкой изоляцией подробнее:

• Подготавливаем поверхность, а именно, счищаем с материала осыпающуюся ржавчину, пыль и грязь, после чего протираем ветошью, смоченной в разбавителе;
• Пока поверхность сохнет, подготавливаем материал — открываем банку и перемешиваем содержимое;

Жидкая изоляция применяется с консистенцией густой сметаны, поэтому разбавлять средства водой для разжижения не рекомендуется.

• Жидкую теплоизоляцию наносим обычной маховой кистью по всей поверхности в 2-3 слоя с перерывом на высыхание каждого предыдущего слоя.

Нанесённый слой выглядит не особо аккуратно, но справляется с поставленной задачей на отлично

Пояснения к монтажным работам:

• Несмотря на то, что средство не является токсичным, при работе с ним используем защитные перчатки и очки;
• Работаем при хорошем освещении, чтобы при покрытии рабочей поверхности не осталось непрокрашенных участков;
• Фитинги и подвижные участки запорной арматуры не прокрашиваем, так как так как жидкая теплоизоляция при высыхании образует плотную корку, которую впоследствии будет непросто снять.

Как теплоизолировать трассу, используя ППУ

В одной из предыдущих статей я рассказывал о том, как выполняется напыление пенополиуретана. ППУ — это универсальный материал, который можно наносить на различные поверхности включая отопительные трубы.

Метод, о котором хочу рассказать дальше, это один из вариантов применения жёсткой пены.

Для выполнения запланированных работ потребуется:

• установка для напыления ППУ;
• компоненты для получения пены;
• рубероид и мягкая алюминиевая проволока;
• фанера для нарезки ребер жесткости.

Инструкция изоляционных работ приведена на схеме.

Технология нанесения ППУ на теплотрассу

Рассмотрим перечисленные этапы подробнее на примере изоляции полиэтиленовой трубы:

• из фанеры или ДВП вырезаем кольца с прорезью, для того чтобы одеть на трубу из расчета, что диаметр кольца должен быть вдвое больше диаметра трубы;

Монтаж перемычек – ребер жесткости

• кольца выставляем на расстоянии примерно 60 см друг от друга;

При установке колец разрез направляем вверх. Для того чтобы кольца проще становились на своё место края прорезей разгибаем, а затем сдвигаем.

• в прорези на кольцах устанавливаем шланг подачи ППУ так, чтобы его конец доходил до последнего кольца;
• шланг фиксируем на месте изолентой или пластиковым хомутом так, чтобы его впоследствии можно было вытянуть;

Обмотка рубероидом

• далее наматываем рубероид так, чтобы полоса краями легла на два соседних кольца и края выходили наружу примерно по 10 см;

Фиксация обмотки проволокой

• намотку из рубероида сцепляем мягкой проволокой;
• по всей длине трубы в оболочке через каждый метр пробиваем отверстия с диаметром 5 мм;
• после того как оболочка собрана, прижимаем открытый конец куском фанеры или ДВП и пускаем пену;

Удерживаем кусок фанеры, чтобы не вытекла пена

• когда пена покажется с конца трубы, прикрытого куском фанеры, вытягиваем шланг на 0,5 метра;

Пена пробивается в контрольные отверстия, значит можно вытягивать шланг

• когда пена появится из первого с конца отверстия, проделанного в оболочке, вытягиваем шланг еще на полметра и т. д.;

Так выглядит утепленный трубопровод

• в итоге, после того как шланг будет полностью вытянут, труба будет окружена прочной и надёжной изоляцией.

Рубероид так и оставляем не снимая даже после того, как пена полностью высохнет. Во-первых, рубероид предохранит вспененную изоляцию от механических нагрузок. Во-вторых, наличие внешней оболочки предотвратит воздействие УФ-излучения на пену, что продлит ресурс утеплителя.

Если приведённая инструкция вам кажется сложной, можно поступить проще и нанести на поверхность трассы равномерный слой монтажной пены из баллончика.

К сожалению цена пены из баллона в пересчете на обработанную площадь высока. Кроме того, используя баллон непросто равномерно обработать все участи трубы и еще сложнее нанести равномерный слой без проплешин и без бугров.

Другие методы теплоизоляции

Для теплоизоляции теплотрасс, расположенных под открытым небом, издавна применялась минеральная вата. Теплоизоляция строилась следующим образом:

• поверх трубопровода наматывались полосы минеральной ваты и скреплялись проволокой;
• поверх изоляционной обмотки устанавливалась сетка рабица;
• поверх сетки рабицы наносился слой цементно-песчаной штукатурки, который был призван защитить утеплитель от атмосферных осадков.

Реа

teplo-ltd.ru

Теплоизоляция для труб и трубопроводов

Маты PAROC Pro Wired Mat 100

Прошивной мат PAROC / ПАРОК Pro Wired Mat 100 из базальтовой ваты, оснащенный армированной стальной сеткой, используется в качестве тепло-, звуко- и пожарной изоляции цилиндрических, фасонных и плоских поверхностей. Негорючий. Поставляется в рулонах, толщина мата от 30 до 120 мм.

Маты PAROC Pro Wired Mat 130

Прошивной базальтовый мат PAROC Pro Wired Mat 130 из каменной ваты высокой плотности, оснащенный армированной стальной сеткой, применяется для изоляции высокотемпературных объектов (свыше +350 С), а также для шумоизоляции промышленного оборудования.

Маты Rockwool ТЕХ МАТ

ROCKWOOL ТЕХ МАТ – лёгкие гидрофобизированные маты на синтетическом связующем, изготовленные из каменной ваты на основе базальтовых пород. С одной стороны маты могут быть кашированы алюминиевой фольгой. Выпускаются рулонами шириной 1 м, толщиной от 50 до 90 мм, длиной 4-5 м.

Маты PAROC HVAC Lamella Mat AluCoat

Ламельный мат PAROC HVAC Lamella Mat AluCoat покрыты алюминиевой фольгой. Рекомендуется для цилиндрических и конусных поверхностей с малым радиусом кривизны, а также удобен в монтаже на плоские поверхности.Маты имеют высокую прочность на сжатие.

Маты PAROC HVAC Lamella Mat AluCoat Fix

PAROC HVAC Lamella Mat AluCoat Fix — самоклеющийся ламельный мат из негорючей каменной ваты, предназначенный для тепло-, звуко- изоляции, а так же защиты от образования конденсата воздуховодов и вентиляционного оборудования. С внутренней стороны мат снабжен самоклеящейся основой, благодаря которой может быть приклеен к изолируемой поверхности. С наружной стороны мата находится покрытие из армированной алюминиевой фольги.

Маты PAROC PRO Lamella Mat Clad

Ламельные маты Paroc PRO Lamella Mat Clad с защитным покрытием из армированной стеклоткани с алюминизированным покрытием, стойким к воздействию ультрафиолетового излучения, отлично подходит для изоляции оборудования, расположенного на открытом воздухе.

Маты Rockwool Wired Mat 105

Rockwool WIRED MAT 105 производится из каменной ваты на основе базальтовых пород. Одна сторона мата покрыта сеткой с ячейками 25 мм из гальванизированной или нержавеющей проволоки. Кроме того, мат прошивается гальванизированной или нержавеющей проволокой (SST). Изделие также может выпускаться с односторонним покрытием алюминиевой фольгой. Применяется в качестве огнезащиты воздуховодов. Маты шириной 1000 мм, толщиной от 25 до 100 мм различной намотки.

Маты Rockwool Wired Mat 80

Базальтовые прошитые маты с сеткой из гальванизированной или нержавеющей проволоки (SST), плотностью 80 г/м.куб. Имеют метровую ширину, различную длину и толщины от 40 до 120 мм, упакованы в рулоны. Применяются для теплоизоляции высокотемпературного оборудования и трубопроводов, воздуховодов и металлоконструкций.

Цилиндры PAROC PRO Section 100

Базальтовые цилиндры PAROC Pro Section 100 из каменной ваты подходят для теплоизоляции труб стандартных размеров и могут использоваться также для вентиляционных каналов, инженерных систем водоотведения, отопления и канализационных систем. Изготавливаются длиной 1,2 м. Поставляются в коробках или пленке.

Цилиндры PAROC Section 100 AluCoat T

Базальтовые цилиндры PAROC HVAC Section AluCoat T из каменной ваты с покрытием из алюминиевой фольги, усиленной стеклосеткой, используются для стандартных размеров труб, так же подходят также для вентканалов, водопроводных и канализационных систем.Длина цилиндра 1,2 м ,толщиной от 20 до 100 мм и внутренним диаметром от 12 до 612 мм.

Цилиндры PAROC PRO Section 140

Базальтовые цилиндры PAROC PRO Section 140 из подходят для теплоизоляции труб стандартных размеров и могут использоваться также для вентиляционных каналов, инженерных систем водоотведения, отопления и канализационных систем. Рекомендуются для теплоизоляции поверхностей с высокой рабочей температурой.

Цилиндры Rockwool 100

Представляют собой негорючие базальтовые цилиндры, изготавливаемые методом навивки. Имеют длину 1000 мм, диаметры от 18 до 273 мм, толщины от 20 до 100 мм, плотность 100. Предназначены для теплоизоляции технологических трубопроводов с температурой теплоносителя до +650 °С. Имеют горчичный цвет. Возможны варианты поставки с покрытием из фольги и без.

Цилиндры Rockwool 150

Представляют собой негорючие базальтовые цилиндры повышенной плотности. Имеют длину 1000 мм, диаметры от 18 до 273 мм, толщины от 20 до 100 мм, плотность 150 (для уменьшения толщины теплоизоляции). Предназначены для теплоизоляции технологических трубопроводов с высокой температурой теплоносителя (до +680) °С. Имеют горчичный цвет.Возможны варианты поставки с покрытием из фольги и без.

Цилиндры ЭКОРОЛЛ 80

Цилиндры Экоролл 80 – теплоизоляция технологических трубопроводов на объектах различных отраслей промышленности (включая пищевую промышленность) и строительного комплекса при температуре теплоносителя от -180°С до +650°С. Длина цилиндра 1 м, толщиной от 20 до 120 мм, внутренним диаметром от 18 до 324 мм. Также возможно изготовление по индивидуальным размерам.

Цилиндры ЭКОРОЛЛ 80 ФА

Цилиндры ЭКОРОЛЛ 80 ФА с покрытием армированной алюминиевой фольгой представляют собой изделия из каменной ваты на синтетическом связующем с продольным разрезом по внешней стороне, выпускаются метровой длины. Имеют самоклеящийся нахлест фольги. Применяются для теплоизоляции инженерных систем. Цвет серебристый. Толщина от 20 до 120 мм, внутренний диаметр от 18 до 324 мм.

Цилиндры ЭКОРОЛЛ 100 ФА

Цилиндры ЭКОРОЛЛ 100 ФА представляют собой кашированные армированной алюминиевой фольгой изделия из базальтовой ваты на синтетическом связующем с продольным разрезом по внешней стороне, выпускаются метровой длины. Применяются для теплоизоляции инженерных систем. Цвет серебристый.

Цилиндры PAROC Pro Section 140 Clad

Цилиндры с защитным покрытием из армированной фольгированной стеклоткани, стойким к воздействию УФ-излучения. Отлично подходят для изоляции трубопроводов, расположенных на открытом воздухе, а также в бетонных каналах. Длина цилиндра 1,2 м. Объем поставки уточняйте.

Трубки Oneflex

Теплоизоляционные трубки из вспененного каучука Oneflex. Новинка! Вспененный каучук эконом-класса от мирового лидера теплоизоляции Armaflex. Oneflex обладает низкой теплопроводностью, высокой устойчивостью к диффузии пара. Применяются в вентиляционных системах, нагревательных и охлаждающих системах и оборудовании. Поставляется в виде трубок длиной 2 м, диаметр 6–114 мм, толщина 6–32 мм.

Рулоны Oneflex

Рулоны Oneflex — теплоизоляция из вспененного каучука. Предназначена для теплоизоляции трубопроводов, систем вентиляции и кондиционирования, резервуаров. Применяется при температуре от -70 до +120 С. Ширина 1 м, длина 4–30 м, толщина 6–50 мм.

Трубки Armaflex ACE

Трубки Armaflex ACE производятся на основе вспененного синтетического каучука с закрытой ячеистой структурой, котрая гарантирует высокоэффективное сопротивление паропроницанию. Технические характеристики материала Armaflex ACE обеспечивают отличную изоляционную работу и контроль над образованием конденсата. Температура применения от -50 до +110С
Выпускается в виде двухметровых трубок диаметрами от 6 до 160 мм, толщиной стенки от 6 до 32мм. Цвет черный.

Трубки Armaflex HT

Armaflex HT — теплоизоляция из вспененного каучука для высоких температур. Гибкий, стойкий к УФ-излучению теплоизоляционный материал для использования в отопительных, промышленных и гелиосистемах с температурой носителя до + 150°С, а также на криогенном оборудовании.Выпускается в виде двухметровых трубок диаметрами от 10 до 89 мм, толщиной стенки от 10 до 25мм. Цвет черный.

Листы Armaflex HT

Armaflex HT — теплоизоляция из вспененного каучука для высоких температур. Гибкий, стойкий к УФ-излучению теплоизоляционный материал для использования в отопительных, промышленных и гелиосистемах с температурой носителя до + 150°С, а также на криогенном оборудовании. Выпускается в виде метровых рулонов толщиной от 10 до 32 мм различных намоток. Цвет черный.

Трубки Armaflex XG

ARMAFLEX (Армафлекс) XG — универсальная гибкая изоляция из вспененного каучука с улучшенными свойствами теплопроводности. Материал Armaflex XG имеет повышенные технические характеристики по теплопроводности и паропроницаемости, а также полностью соответствует Европейской системе пожарной классификации. Armaflex XG — гибкий, закрытопористый теплоизоляционный материал, надежно защищающий от энергетических потерь и образования конденсата.Выпускается в виде двухметровых трубок диаметрами от 6 до 168 мм, толщиной стенки от 6 до 40 мм. Цвет черный.

Трубки Armaflex Teleo

Armaflex TELEO (бывш. Ultima) — запатентованный пожаробезопасный теплоизоляционный материал на основе синтетического каучука с низкой теплопроводностью для изоляции инженерных систем с повышенными требованиями по пожарной безопасности. Armaflex TELEO сочетает в себе высокую энергоэффективность и низкий коэффициент дымообразования. Поставляется в виде трубок синего цвета длиной 2 м. Диаметры от 6 до 89 мм,толщина материала от 9 до 32 мм, диаметры от 6 до 89 мм.

Цилиндры ЭКОРОЛЛ 120 ФА

Цилиндры ЭКОРОЛЛ 120 ФА представляют собой теплоизоляционные изделия из каменной ваты на синтетическом связующем, кашированные армированной алюминиевой фольгой, с продольным разрезом по внешней стороне, выпускаются метровой длины, внутренними диаметрами от 10 до 1420 мм. Применяются для теплоизоляции инженерных систем. Цвет серебристый.

Цилиндры ЭКОРОЛЛ 150 ФА

Цилиндры ЭКОРОЛЛ 150 ФА представляют собой теплоизоляционные изделия из каменной ваты на синтетическом связующем, кашированные армированной алюминиевой фольгой, с продольным разрезом по внешней стороне, выпускаются метровой длины, внутренними диаметрами от 10 до 1420 мм. Применяются для теплоизоляции инженерных систем. Цвет серебристый.

Отводы ЭКОРОЛЛ 100

Представляют собой теплоизоляционные фольгированные полуцилиндры и секции из минеральной базальтовой ваты, изогнутые под углом 90 градусов. Негорючи. Применяются для утепления трубопроводов. Могут изготавливаться в фольгированном и нефольгированном варианте.

Тройник ЭКОРОЛЛ 100

Фасонные изделия для теплоизоляции труб и трубопроводов — тройники ЭКОРОЛЛ. Поставляются всех марок, плотностей и типоразмеров, что и цилиндры ЭКОРОЛЛ. Значительно упрощают монтаж теплоизоляции, и, соответственно, сокращают время монтажа.

Трубки Aeroflex EPDM

Aeroflex EPDM – это теплоизоляция для инженерных коммуникаций и оборудования различного назначения, изготовленная на основе вспененного синтетического каучука EPDM. Aeroflex EPDM доступен к продаже в виде трубок толщиной от 6 до 50 мм, диаметрами от 6 до 165 мм. Длина трубки с покрытием — 1 м, без покрытия — 2 м.

Листы Aeroflex EPDM

Aeroflex EPDM – это теплоизоляция для инженерных коммуникаций и оборудования различного назначения, изготовленная на основе вспененного синтетического каучука EPDM. Aeroflex EPDM доступен к продаже в виде листов толщиной от 3 до 50 мм, размерами 1х2 м. Возможна поставка самоклеящихся листов, а также с предварительно нанесенным покрытием.

Рулоны Aeroflex EPDM

Aeroflex EPDM – это теплоизоляция для инженерных коммуникаций и оборудования различного назначения, изготовленная на основе вспененного синтетического каучука EPDM. Aeroflex EPDM доступен к продаже в виде рулонов различной намотки (до 45 м в зависимости от толщины теплоизоляции) толщиной от 3 до 50 мм. Возможна поставка самоклеящихся рулонов, а также с предварительно нанесенным покрытием.

Трубки Aeroflex EPDM HT

Aeroflex EPDM HT – это теплоизоляция изготовленная на основе вспененного синтетического каучука EPDM и предназначенная для изоляции поверхностей с температурами до 150 °С. Aeroflex EPDM НТ доступен к продаже в виде трубок толщиной от 6 до 50 мм, диаметрами от 6 до 165 мм. Длина трубки с покрытием — 1 м, без покрытия — 2 м.

Листы Aeroflex EPDM HT

Aeroflex EPDM HT – это теплоизоляция изготовленная на основе вспененного синтетического каучука EPDM и предназначенная для изоляции поверхностей с температурами до 175 °С. Aeroflex EPDM HT доступен к продаже в виде листов толщиной от 9 до 50 мм, размерами 1х2 м. Возможна поставка самоклеящихся листов, а также с предварительно нанесенным покрытием.

Трубки ThermaSmart PRO

Система ThermaSmart Pro — это линейка эффективных и износостойких теплоизоляционных материалов из высококачественной полиолефиновой пены. Ее гибкость позволяет осуществлять быструю и легкую, а также надежную установку даже в условиях крайне ограниченного пространства. Поставляется в виде двухметровых трубок диаметрами от 6 мм до 114 мм и толщиной от 6 мм до 25 мм. Цвет темно-серый.

Трубки Kaiflex EF

Kaiflex EF – это универсальный, гибкий теплоизоляционный материал с закрытоячеичной структурой фирмы Kaimann для удовлетворения конкретных потребностей коммерческих объектов, в которых необходимы системы ОВК, но энергосбережения являются приоритетом. Поставляется в виде трубок длиной 2 м диаметрами от 6 мм до 114 мм; толщина теплоизоляции от 6 мм до 50 мм.

Листы Kaiflex EF

Kaiflex (Кайфлекс) EF – это универсальный гибкий изоляционный материал с закрытоячеичной структурой фирмы Kaimann для удовлетворения конкретных потребностей коммерческих объектов, в которых необходимы системы ОВК, но энергосбережения являются приоритетом. Выпускается в виде рулонов шириной 1 м или листов 2*0,5 м или 2*1 м. Толщина изоляции от 6 до 50 мм. Возможна поставка с самоклеящимся слоем.

Трубки Kaiflex EPDM

Kaiflex EPDM – это гибкий, закрытоячеистый изоляционный материал с отличной стойкостью к УФ-излучению и одновременно к высоким температурам до +150 °C. Kaiflex EPDM эффективно препятствует образованию конденсата и значительно сокращает потери энергии. Выпускается в виде трубок длиной 2 м и диаметрами от 10 до 114 мм; толщина изоляции от 10 до 32 мм.

Листы K-flex ST

Техническая теплоизоляция K-flex ST предназначена для поверхностей с положительными и отрицательными температурами (с учетом допустимого диапазона температур) за исключением объектов с повышенными требованиями к токсичности продуктов горения. Выпускается в виде рулонов, либо с различными покрытиями и/или клеевым слоем. Имеет ширину 1 м, толщину от 3 до 50 мм с различными намотками, в зависимости от толщины. Цвет черный.

Шнур ШМР (минераловатный)

Шнур ШМР-200-50-24 по ТУ 34-26-10258-86 предназначен для тепловой изоляции оборудования и труднодоступных участков трубопроводов. В зависимости от плотности шнур ШМР теплоизоляционный из минеральной ваты изготавливается марок 200, 250 диаметром 50, 60, 70, 80 мм. Плетеный шнур ШМР поставляется намоткой в бухтах 0,05 куб м. Минимальный объем заказа 0,5 кубов или 10 бухт.

Т-врезка

Т-врезка— изделие из тонколистового металла (оцинкованная, нержавеющая сталь или алюминий толщиной от 0,5 до 1мм) представляет собой фасонное изделие, предназначенное для изоляции врезок трубопроводов как под прямым углом 90º(стандартное исполнение) так и под другим углом.

Отвод 90

Отвод защитный – изделие, изготовленное в форме криволинейной оболочки под определенным углом из тонколистового металла, в качестве которого могут быть оцинкованная, нержавеющая сталь, алюминий толщиной от 0,5 до 1мм.

МБОР-5

Огнезащитный материал из прошитых базальтовых волокон, завернутый в рулоны шириной 1,2/1,5 м, длиной 20/30 м. Толщина материала — 5 мм. Используется в качестве огнезащиты на воздуховодах и металлоконструкциях.

Шнур ШМКР (муллитокремнеземистый)

Шнур ШМРК-300-24 — шнур из муллитокремнеземной ваты в ровинге
Шнур рекомендуется применять для тепловой изоляции трубопроводов при температуре более 500°С и при обмуровочных работах в качестве уп­лотнения в труднодоступных местах. Производится диаметрами 40, 50, 70 мм бухтами 0,05 м3. Минимальный объем поставки от 10 букт=0,5 м3.

Плита Нобасил LSP

Плита НОБАСИЛ LSP — предназначена для тепловой, звуковой и противопожарной изоляции строительных конструкций, для изоляции трубопроводов, систем кондиционирования, вентиляционных и трубопроводных отопительных устройств, а также в мансардных помещениях. Дополнительные теплосберегающие свойства материалу придает отражающий слой из алюминиевой фольги.

Цилиндры ЭКОРОЛЛ ФТ КВ-100

Цилиндры ЭКОРОЛЛ ФТ представляют собой теплоизоляционные цилиндры из каменной ваты на синтетическом связующем с продольным разрезом по внешней стороне и покрытием из фольма-ткани. Фольма-ткань марки СФ и ФТ — это экологически чистый теплоизоляционный материал, который представляет собой стеклоткань, покрытую алюминиевой фольгой. Цилиндры выпускаются длиной 1 м, диаметрами от 10 до 1420 мм и толщиной изоляции от 10 до 200 мм

Ламельные цилиндры ЭКОРОЛЛ ФА

Цилиндр ламельный Экоролл ТУ 5762-001-21610045-2013 – цилиндр теплоизоляционный, который формируется из полос (ламелей) минеральной ваты на основе горных пород базальтовой группы. Цилиндры производятся с покрытием армированной алюминиевой фольгой. В зависимости от плотности цилиндры подразделяются на марки КВ-35 и КВ-50.

Цилиндры ISOTEC Section

Минераловатные навивные цилиндры марки ISOTEC предназначены для утепления трубопроводов. Длина 1,2 м, диаметр 18–273 мм, толщина 20–100 мм.

Цилиндры Экоролл-ЭНЕРГО КВ-100

Минераловатные цилиндры марки Экоролл-ЭНЕРГО КВ-100 — теплоизоляция для труб и трубопроводов по усовершенствованным технологиям. Благодаря тому, что при производстве цилиндров используется минеральная вата, полученная преимущественно из расплава изверженных горных пород, цилиндры имеют улучшенные характеристики по теплопроводности. Плотность: 100 кг/м3, толщина стенки: 20 – 120 мм, внутренний диаметр: 18 – 324 мм, длина: 1000 мм, группа горючести: НГ (негорючий) / Г1

Плоские цилиндры Экоролл

Плоские цилиндры Экоролл — это листовой материал состоящий из покрывного слоя (фольга армированная ФА или фольматкань ФТ), к которому приклеены трапециевидные сегменты, при складывании которых плоский цилиндр принимает правильную геометрическую форму цилиндра. Плотность Плоских цилиндров Экоролл такая же, как и у стандартных цилиндров 80, 100, 120, 150. Диаметр до 219 мм.

Изоляция для труб отопления – виды и их технические характеристики

Многие считают, что утепления труб отопительной системы необходимо лишь для того, чтобы снизить теплопотери. Это прямое и важное назначение этого процесса. Но изоляция для труб отопления используется не только для этого. С помощью нее достигаются и другие цели:

• Предотвращение образования конденсата на внешних поверхностях труб, что ведет к увеличению их срока эксплуатации.
• В случае застоя теплоносителя это своеобразная рубашка, которая предотвратит его замерзание.
• Снижение процессов коррозии металлов.

Выбираем утеплитель

Но, как это часто бывает со строительными материалами, утеплителей для труб отопления на рынке большое количество. Производители позаботились о том, чтобы потребитель мог выбрать необходимый вид под определенные условия эксплуатации. Это с одной стороны хорошо, потому что есть большая вероятность найти нужный утеплитель, соответствующий требованиям самой отопительной системы и архитектуры дома. Но с другой стороны, многообразие материалов создает проблемы выбора. Поэтому есть необходимость разобраться в них.

Внимание! Климатические условия России требуют проводить утепление не только магистральных трубопроводов и контуров отопительной системы, которые проложены внутри здания. К примеру, в подвале или на чердаке.

Какие же факторы влияют на выбор теплоизоляции труб отопления?

• Диаметр трубопровода.
• Температура теплоносителя.
• Условия эксплуатации отопления.

Почему диаметр трубы влияет на выбор, разве нет никакой разницы в том, что утеплять? В принципе, разницы на самом деле никакой нет, но современный подход к решению некоторых задач, появление новых теплоизоляционных материалов дали возможность изменить подход к проведению теплоизоляционных процессов. К примеру, на рынке с недавних пор появились так называемые теплоизоляционные цилиндры, с помощью которых проводить утепление труб стало в разы проще. Но давайте все по порядку. Будем рассматривать все имеющиеся утеплители, которые используются для изоляции трубопроводов системы отопления.

Утепление труб минеральной ватой

Минеральная вата

Это традиционный теплоизоляционный материал, который применяется для утепления труб отопления в подвалах, на чердаках, на улице. Прекрасный утеплитель с высокими техническими и эксплуатационными характеристиками. Среди достоинств минваты хотелось бы выделить следующие показатели:

• Высокая термостойкость, до +650°С.
• Низкое водопоглощение.
• Практически не реагирует на воздействие кислот, растворителей и других агрессивных материалов.
• Это нетоксичный утеплитель.

А вот минус у минваты всего лишь один. Она боится большого количества воды, под действием которой быстро теряет свои качества. Хотя из всех теплоизоляционных материалов она самая дешевая.

Необходимо отметить, что под названием минеральная вата скрываются два совершенно разных утеплителя: каменная вата и стекловата.

Современная теплоизоляция труб отопления

Пенополиуретановая скорлупа

Этот вид теплоизолятора на рынке появился лет так десять тому назад. И хотя его цена оказалась достаточно высокой, специалисты по праву оценили его достоинства.

• Высочайшая прочность.
• Простота монтажа.
• Нет необходимости проводить дополнительную защитную изоляцию, потому что пенополиуретан прекрасно справляется и с негативными условиями эксплуатации, и с природными осадками, и с солнечными лучами.
• Этот материал не гниет, на нем не размножаются всевозможные колонии микроорганизмов.
• Он стопроцентный диэлектрик.
• Он нетоксичен, а соответственно не влияет на организм человека.

Не зря этот материал получил название скорлупа. Во всяком случае, схожесть очень большая. Посмотрите на фото снизу, и вы сразу поймете, почему он так назван.

Пенополиуретановый утеплитель

Две части скорлупы плотно прилегают к трубе, а плотность их соединения обеспечивают два фальца типа замкового соединения. Сверху утеплитель может быть покрыт алюминиевым слоем или пропитанной битумом крафт-бумагой. Все это только увеличивает технические характеристики материала.

Вспененный полиэтилен

Этот утеплитель один из самых востребованных. «Почему?» — спросите вы. Потому что он является обладателем всех достоинств, которым соответствуют и минеральная вата, и скорлупа. Но по стоимости он находится между ними. Этот теплоизолятор расположен в оптимальном соотношении цена-качество.

Но и не это самое главное. Для многих потребителей, которые решают провести утепление труб отопления на чердаке или в подвале своего дома своими руками, это самый идеальный материал. Опять-таки, почему? Все дело в конструкции утеплителя. Это, по сути, все та же труба из толстого слоя пенополиэтилена с продольным надрезом во всю длину. Чтобы надеть ее на трубу системы отопления, необходимо просто раскрыть ее вдоль надреза и натянуть на трубопровод. Никаких крепежных элементов, никакого клея здесь не надо.

Теплоизолятор из пенополиэтилена

Этот утеплитель прекрасно справится и с влажностью внутри помещения, и с нагрузками, и с конденсатом, и так далее. Поэтому хотим дать совет – если вы проводите теплоизоляцию отопления, берите именно этот материал. Не прогадаете.

Другие теплоизоляционные материалы

В настоящее время производители предлагают достаточно широкий ассортимент различных теплоизоляционных материалов вспененного типа. Все они обладают хорошими теплоизоляционными свойствами за счет пузырьков воздуха внутри своей структуры. Вот некоторые материалы из этой категории:

• Пенополистирольный теплоизолятор. Он своей конструкцией похож на скорлупу, только без дополнительного защитного верхнего слоя. Правда, по некоторым техническим характеристикам он все же скорлупе уступает, отсюда и невысокая цена материала. Две части утеплителя соединяются по средству соединения паз-шип с обязательным крепежом в виде хомута.
• Пенопласт. Еще совсем недавно пенопластовыми плитами обкладывали трубы и замуровывали асбестовым раствором. Это был трудоемкий и небезопасный процесс. Сегодня производители предлагают пенопластовую скорлупу со всеми плюсами и минусами самого материала. Добавим, что эта конструкция в разы упростила монтажные работы.
• Пеноизол. Это практически все тот же пенопласт, только в жидком виде. Его преимущество – утепление без стыков.
• Пеностекло. Это новейший материал из категории утеплителей с великолепными эксплуатационными и техническими характеристиками. Кстати, своими руками его нанести на трубопровод не очень большая проблема.

Пенопластовая скорлупа

И последняя новинка – это теплоизоляционная краска для труб отопления, в состав которой входят: перлит, керамические частицы и пеностекло. Чтобы вы поняли, какими свойствами краска обладает, приведем пример. Двухмиллиметровый слой нанесенной краски – это тоже самое, что минеральная вата, уложенная в несколько слоев. Кстати, выпускается краска в виде аэрозоля.

Утепление труб отопления

Избежать ненужных теплопотерь можно, просто утеплив специальным теплоизоляционным материалом трубы отопления. Утепление теплопровода поможет снизить уровень теплопотерь, избежать оттаивания почвы в том месте, где под землей проходит трубопровод и продлить срок службы труб за счет снижения темпа развития коррозии.

Разновидности утеплителей для труб и их необходимые качества

Теплоизоляционные материалы, использующиеся при утеплении труб отопления, бывают нескольких разновидностей:

— кожуховые утеплители;
— листовые материалы;
— заливочные утеплители;
— рулонные материалы.

Качественный утеплитель должен обладать низкой теплопроводностью, легкостью использования и стойкостью к воздействию огня.

Чем утеплить уличные трубы отопления

1. Утепление труб отопления на улице лучше всего производить с помощью теплоизоляционной краски. В состав такой краски входят керамические микросферы, пеностекло, перлит, а также вещества, имеющие высокий теплоизоляционный коэффициент.

2. Слой теплоизоляционной краски толщиной не более двух миллиметров может заменить большое количество минеральной ваты или же пенополистирола.

3. Теплоизоляционная краска является экологичным продуктом и защищает трубы отопления от коррозии.

Применяется данный утеплитель не только в быту, но и в промышленности.

4. Наносить теплоизоляционную краску лучше всего методом распыления. Так она сможет максимально эффективно приникнуть даже в сложно доступные места.

Чем утеплить трубы отопления, расположенные в чердачном помещении

1. Утепление труб отопления на чердаке может производиться с помощью минеральной ваты.

2. Минеральная вата выпускается и в виде матов и в форме рулонов.

3. Данный теплоизоляционный материал может быть использован для утепления труб, по которым проходит очень горячий теплоноситель.

4. Минеральная вата не горит и не деформируется от воздействия на нее высокой температуры. Также этот утеплитель может спокойно переносить воздействие кислот, растворителей, щелочей и масел.

5. Серьезным недостатком минеральной ваты является ее склонность к накоплению влаги. Именно поэтому при ее монтаже особенное внимание следует уделить гидроизоляции.

6. Минеральная вата за счет своих свойств способна создавать в помещении благоприятный микроклимат. Этот теплоизоляционный материал стоит довольно дорого, поэтому утепление труб отопления на небольшом участке не сильно ударит по бюджету.

Утепление труб отопления, проходящих под землей

1. Утепление труб отопления под землей производится с помощью пенополистирола. Для труб этот утеплитель выпускается в форме двух полусфер, имеющих с внутренней стороны выемку.

2. Стоит пенополистирол совсем недорого и его можно использовать на больших участках трубопроводов.

3. Пенополистирол не склонен к накоплению влаги, что очень важно для подземных трубопроводов.

4. При монтаже стыки двух сфер проклеиваются скотчем.

Какие еще материалы можно использовать для утепления труб отопления

Кроме описанных выше теплоизоляционных материалов также можно выбрать материал для утепления труб отопления какой-либо из нижеперечисленных:

1. Пеноизол. По своим свойствам от похож на пенополистирол. Отличается только технология нанесения. Пеноизол выпускается в жидком виде и наносится на трубы отопления с помощью распыления. Получившаяся оболочка абсолютно герметична.

2. Вспененный полиэтилен. Чаще всего для утепления труб в домах и квартирах используют именно этот материал. Выпускается вспененный полиэтилен в форме рулонов, что серьезно упрощает процесс монтажа.

3. Вспененный пенополиуретан. Он выпускается в баллонах и предназначается для бытового применения. Стоит вспененный пенополиуретан довольно дорого. Экономически целесообразно его использовать только для утепления небольшого по площади трубопровода.

ROCKWOOL Technical Insualtion — Трубопровод

Трубопроводы играют центральную роль во многих промышленных процессах на химических или нефтехимических установках, таких как электростанции, поскольку они соединяют основные компоненты, такие как приборы, колонны, сосуды, котлы, турбины и т. Д., Друг с другом и облегчают поток материалов и энергии.

Важность изоляции

Основные факторы эффективности и производительности трубопроводов для обрабатывающей промышленности включают энергоэффективность, надежность и надежность в различных условиях, в дополнение к функциональности управления процессом, соответствующую структуру, которая подходит для эксплуатации. окружающей среды, а также механической прочности. Теплоизоляция трубопроводов играет важную роль в выполнении этих требований.

Назначение изоляции

Функции правильной теплоизоляции трубопроводов включают:

• Снижение тепловых потерь
• Экономия затрат
• Снижение выбросов CO2
• Защита от замерзания
• Управление процессом: обеспечение стабильности температуры процесса
• Снижение шума
• Предотвращение конденсации
• (Персонал) Защита от высоких температур

Выбор изоляции труб

Как правило, наилучшая изоляция достигается с помощью секций труб ROCKWOOL.Секции устанавливаются быстро и легко. Их отличная посадка и высокая устойчивость к сжатию означают, что секции труб можно укладывать в один слой без каких-либо дополнительных прокладок. У них также меньшая толщина изоляции.

Продукция

Несущие маты, такие как ProRox MA 520 ALU, применяются в ситуациях, когда использование участков труб затруднено. Проводные маты ProRox применяются в ситуациях, когда использование участков труб или несущих матов затруднительно или невозможно. Примечание. Преимущество секций труб и несущих матов состоит в том, что прокладки обычно не требуются. Отрезки труб и несущие маты укладываются быстрее без вмешательства распорок.

Руководство для начинающих по изоляции труб: минеральное волокно

Эти два часто рассматриваются как один и тот же материал; хотя в некоторых отношениях они очень похожи, в других они различаются, и поэтому каждый из них лучше подходит для определенных приложений.

Оба продукта, как правило, могут использоваться при очень высоких температурах, причем каменная вата имеет преимущество в этой области. Но из-за немного разных характеристик каждого материала теплопроводность этих двух разных видов минерального волокна также немного различается.

Стекло более эффективно при температурах ниже 100 ° C, в то время как камень лучше подходит для температур выше 100 ° C. Это означает, например, что стекловата немного более эффективна, скажем, для отопления и водопровода, тогда как камень больше подходит для таких применений, как использование в паровых трубах.

Оба продукта также позволяют снизить уровень шума из-за их относительно высокой плотности (масса изоляционного материала оказывает значительное влияние на его полезность для снижения шума). По сути, чем выше плотность, тем лучше продукт для снижения шума; каменная вата будет иметь здесь преимущество.

Оба продукта также чаще всего продаются с облицовкой из фольги и самоклеящейся накладкой внахлест для использования в системах отопления, вентиляции и кондиционирования воздуха. Мы также можем предоставить эти продукты с дополнительными покрытиями, такими как PIB или Ventureclad, но они «изготавливаются на заказ», поэтому цена будет варьироваться в зависимости от размера заказа.

По словам производителей:

Стекловолоконная изоляция для труб

Просто лучшая изоляция с новой изоляцией для труб из стекловолокна Sager Foil Faced! Как ведущий швейцарский производитель стекловолокна, SAGER производит инновационную изоляцию для труб под названием PIPELANE. Новая гибкая изоляция для труб из стекловолокна PIPELANE производится в Швейцарии в соответствии со швейцарскими стандартами качества и распространяется по всей Европе. PIPELANE доступен для всех стандартных толщин изоляции и диаметров труб.Изоляция труб PIPELANE обеспечивает превосходную тепло- и звукоизоляцию и применяется везде, где трубы должны быть оптимально изолированы.

Область применения / свойства:

PIPELANE убеждает в простоте использования благодаря алюминиевой облицовке с сеткой внахлест и самоклеящимся полосам.

Технические параметры:

Теплопроводность 0,034 Вт / мК при 40 ° C

Реакция на огонь Не горюч

Температура применения ≤ 300 ° C

Инструкции по обработке:

При наложении изоляции на трубу не допускайте повреждения алюминиевой футеровки

Герметизируйте продольные швы до упора с помощью самоклеящейся ленты внахлест

Тщательно замаскируйте все стыки, швы, отверстия и концы труб

Изоляция из минеральной ваты для труб:

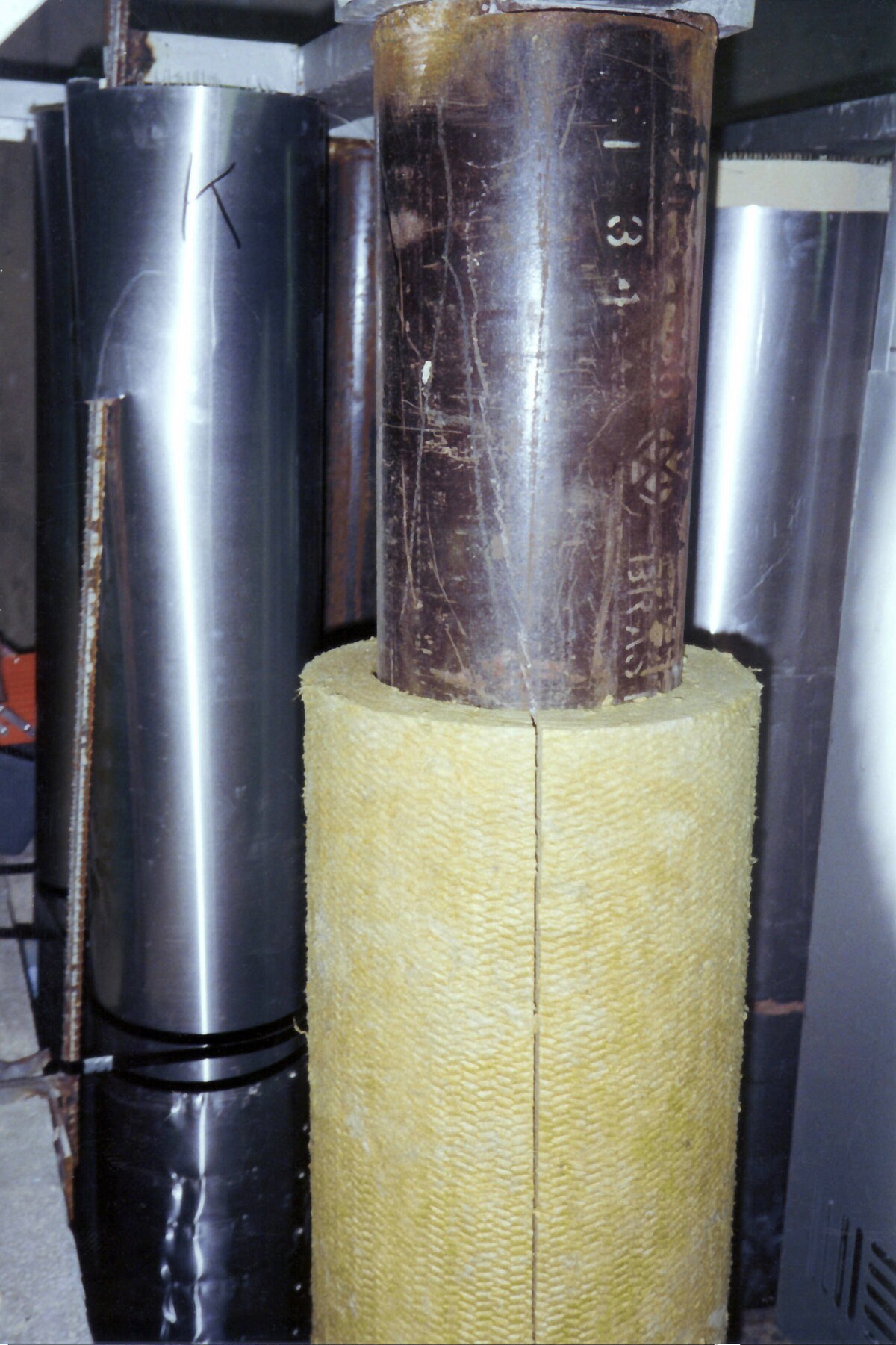

Секции труб RockLap H&V представляют собой прочные отрезки предварительно отформованной изоляции с цельной фольгированной облицовкой, нанесенной на заводе, со встроенным самоклеящимся слоем. Секции предназначены для термической и звукоизоляции трубопроводов систем отопления, вентиляции и кондиционирования, работающих в диапазоне температур от 0 ° C до 700 ° C. Rockwool Rocklap Pipe Insulation — одна из самых устойчивых и известных торговых марок в отрасли.

Изоляция систем отопления, вентиляции и кондиционирования (HVAC) изоляцией ROCKWOOL®HVAC может повысить энергоэффективность, пожарную безопасность и акустические характеристики здания.

В дополнение к преимуществам противопожарной защиты изоляционные материалы ROCKWOOL® HVAC обеспечивают отличную тепло- и звукоизоляцию.

Изоляционные материалы ROCKWOOL® производятся из каменной ваты — смеси природного вулканического диабаза. Это специальный ингредиент, который гарантирует, что изоляция ROCKWOOL® защищает от нежелательного шума, огня и обеспечивает непревзойденную долговечность без ущерба для окружающей среды. Это решение 4-в-1.

Если вам нужна дополнительная информация, вы можете связаться с нами следующими способами:

В ближайшие недели мы будем делать ряд записей о различных видах продукции, а также о рубашках, поэтому следите за ними, чтобы получить более подробную информацию. Если вы хотите узнать больше о любом из предлагаемых нами продуктов, у нас есть удобная справочная таблица ниже в качестве краткого руководства.

Расчет толщины изоляции для труб »Мир трубопроводной инженерии

Когда жидкость проходит по трубе, она теряет тепло в окружающую атмосферу, если ее температура выше, чем температура окружающего воздуха. Если температура трубы ниже температуры окружающего воздуха, она получает тепло от нее. Поскольку трубы обычно изготавливаются из металлов, таких как сталь, медь и т. Д., Которые очень хорошо проводят тепло, потери тепла будут значительными и очень дорогостоящими. Поэтому важно обеспечить покрытие из материала, который очень плохо проводит тепло, например из минеральной ваты, конопли и т. Д.

Суммарная теплопередача (Q) от трубы через такой изоляционный материал зависит от следующих факторов:

1. N : Длина трубы.
2. Tp : рабочая температура жидкости внутри трубы.
3. Ti : Максимально допустимая температура на внешней поверхности изоляции. Обычно 50 ° C.
4. Rp : Радиус трубы.
5. Ri : Радиус изоляции.
6. k : Теплопроводность изоляционного материала.

Формула стационарной теплопередачи через изоляционный материал, обернутый вокруг трубы, выглядит следующим образом:

Приведенное выше уравнение получено из уравнения Фурье для теплопроводности, для стационарной теплопередачи при радиальной теплопроводности через полый цилиндр.

Пример расчета

Предположим, у нас есть труба диаметром 12 дюймов, по которой течет горячее масло с температурой 200 ° C. Максимально допустимая температура изоляции на внешней стене составляет 50 ° C. Допустимые потери тепла на метр трубы — 80 Вт / м. Используемая изоляция — это стеклянная минеральная вата с теплопроводностью для этого диапазона температур 0,035 Вт / мК. Теперь нужно определить необходимую толщину изоляции.

Теплопроводность выражается в ваттах на метр на Кельвин (Вт / м.K), что по сути то же самое, что ватт на метр на градус Цельсия (Вт / м.C) (Нет множителя при преобразовании из Кельвина в градусы. Таким образом, приращение в Кельвинах такое же, как приращение в градусах Цельсия.)

В приведенной выше формуле Q — общая потеря тепла, а N — длина трубы. Таким образом, Q / N становится допустимой потерей тепла на метр трубы, которая составляет 80 Вт / м.

Q / N = 80 Вт / м.

Диаметр трубы 12 дюймов, следовательно, радиус 6 дюймов.

Радиус в метрах: (6 ″ X 25.4) / 1000 = 0,1524 метра.

Итак:

80 = 2π × 0,035 × (200-50) ÷ ln (Ri / 0,1524)

ln (Ri / 0,1524) = 2π × 0,035 × (200-50) / 80 = 0,4123

Следовательно, Ri = Rp × e ^0,4123

Ri = 0,1524 × 1,5103 = 0,2302 м

Следовательно, толщина изоляции = Ri — Rp = 0,2302 — 0,1524 = 0,0777

Толщина изоляции = 77,7 мм

Необходимо учитывать дополнительный запас по толщине изоляции, поскольку иногда теплопередача через изоляцию может быть выше, чем конвективная теплопередача за счет воздуха на внешней стене изоляции.В этом случае температура внешней поверхности изоляции может увеличиться более чем до 50 ° C. Цель этого примера задачи — продемонстрировать расчеты радиальной теплопроводности, а практические расчеты толщины изоляции также требуют учета конвективной теплопередачи на внешней стороне изоляционной стены.

Нравится:

Нравится Загрузка . ..

Insulation Materials Corporation — Продукция

Высокотемпературная изоляция

IMC поставляет широкий ассортимент высокотемпературной изоляции и изделий.

IIG сделана из базальтовой породы и стального шлака. Эти жесткие секции труб представляют собой прочную предварительно формованную изоляцию из минеральной ваты с превосходными тепловыми характеристиками. Изоляция труб из минеральной ваты — негорючий продукт с температурой плавления приблизительно 2150 ° F (1177 ° C), что придает ей отличные огнестойкие свойства. Минеральная вата — это водоотталкивающий, но паропроницаемый материал, который идеально подходит для систем пара и технологических трубопроводов, работающих при температурах до 1200 ° F (650 ° C), где важны энергосбережение, защита персонала и борьба с пожарами.Плита из минеральной ваты — это жесткая промышленная изоляционная плита из каменной ваты, предназначенная для использования там, где важны высокая температура, огнестойкость и влагостойкость. Он легкий, прочный, с хорошим сопротивлением сжатию. Он доступен с различной плотностью и размерами для удовлетворения различных требований к применению.

Также производится IIG, Thermo-12 Gold представляет собой предварительно отформованную, устойчивую к высоким температурам, стойкую к неправильному обращению изоляцию для труб и блоков с исключительной структурной прочностью, состоящую из водного силиката кальция, для использования в системах, работающих при температуре до 1200 ° F (650 ° C). .Он неорганический, негорючий, не содержит асбеста и соответствует или превосходит требования к физическим и тепловым свойствам ASTM C533, тип 1. Неотъемлемой частью Thermo-12 Gold является отличительная формула и процесс, который препятствует коррозии внешних поверхностей труб и оборудования.

Крышки перлитовых фитингов от SMC представляют собой формованную высокотемпературную изоляцию, состоящую из мелкодисперсного перлита, связующих из силиката натрия и новой системы армирования равномерно распределенными волокнами, которая делает WR-1200 самой прочной перлитовой изоляцией, производимой на рынке. Рекомендуется для использования в промышленных перерабатывающих и энергетических установках на технологическом оборудовании и трубопроводах, которые работают непрерывно или циклически при температурах до 1200 °. Он не впитывает воду при случайном попадании воды. Wr-1200 также имеет защиту второй линии от коррозии. Если влага и хлориды просачиваются через швы и стыки, запас растворимых силикатов в WR-1200 образует защитную пленку на поверхности металла, изолирующую хлориды и влагу. ICA M.Изолятор трубной арматуры W. 1200 ° пригоден для эксплуатации при температуре до 1200 ° F и был разработан для использования в сочетании с любой высокотемпературной прямой изоляцией с равной температурой поверхности. Изоляторы для трубных фитингов ICA M.W. 1200 ° успешно используются в системах из минеральной ваты, силиката кальция и вспененного перлита. Изделие ICA отливается под воздействием высокой температуры и давления из неотвержденного сырого войлока, пропитанного термоотверждающейся смолой. Изолятор ICA M. W. 1200 ° состоит из волокон, переплетенных в разных направлениях, что обеспечивает превосходную прочность.ICA — чрезвычайно прочный изолятор, демонстрирующий превосходные характеристики несущей способности по сравнению с предыдущими вариантами применения для фитингов. ICA M.W. 1200 ° на самом деле достаточно силен, чтобы его можно было использовать в оперативном режиме, снимать для осмотра или технического обслуживания и снова использовать.

Мы также предлагаем Fyrewrap® и Durablanket от Unifrax. FyreWrap Elite Insulation использует теплоизоляцию Insulfrax® в качестве основного материала. Insulfrax — это высокотемпературная изоляция из кальция, магнезии и кремнезема, предназначенная для повышения биорастворимости.Он обеспечивает отличную изоляцию в виде негорючего одеяла. Изоляция жилы полностью заключена в оболочку из алюминиевой фольги, армированной стекловолокном. Этот холст обеспечивает дополнительную прочность при работе, а также защиту от разрывов и поглощения влаги. Утеплитель Fiberfrax Durablanket S — это прочное, легкое, гибкое игольчатое одеяло, изготовленное из крученых керамических волокон. Изоляция Durablanket S, доступная в широком диапазоне толщины, ширины и плотности, представляет собой набор проверенных решений для широкого спектра прикладных задач.

Влияние воздействия подземных вод на изоляцию труб из минеральной ваты (Книга)

Chyu, M.C., Zeng, X, and Ye, L. Влияние воздействия подземных вод на характеристики изоляции труб из минеральной ваты . США: Н. П., 1998. Интернет.

Chyu, M C, Zeng, X, & Ye, L. Влияние воздействия подземных вод на изоляцию труб из минеральной ваты . Соединенные Штаты.

Chyu, M.C., Zeng, X, and Ye, L. Thu. «Влияние воздействия подземных вод на изоляцию труб из минеральной ваты». Соединенные Штаты.

@article {osti_687587,
title = {Влияние воздействия подземных вод на изоляцию труб из минеральной ваты},
author = {Chyu, M C and Zeng, X and Ye, L},
abstractNote = {Характеристики изоляции труб из минеральной ваты, применяемой для изоляции подземных труб в системах централизованного теплоснабжения и охлаждения, были исследованы при воздействии подземных вод. Температура жидкости в трубе была проверена от 35 F (1,6 C) до 450 F (232,2 C). Температура окружающей воды поддерживалась от 46 F (7,7 C) до 100 F (37,7 C) для моделирования возможных температур воды в трубопроводе при выходе из строя системы. В условиях нагрева (температура трубы выше температуры воды) эффективная теплопроводность влажной изоляции из минеральной ваты может быть, в зависимости от изоляции и температуры окружающей воды, в 50 раз выше, чем у сухой изоляции. Данные по эффективной теплопроводности влажной изоляции коррелировали как функции средней температуры изоляции и температуры окружающей воды.Также были разработаны корреляции в виде зависимости числа Нуссельта от числа Рэлея. В условиях охлаждения (температура трубы ниже температуры воды) эффективная теплопроводность насыщенной минеральной ваты примерно в 14 раз выше, чем у сухой минеральной ваты. Как для условий нагрева, так и для охлаждения после сушки эффективная теплопроводность вернулась к значению до погружения. },
doi = {},
url = {https://www.osti.gov/biblio/687587}, journal = {},
issn = {0001-2505},
число =,
объем =,
place = {United States},
год = {1998},
месяц = ​​{12}
}

Механическая изоляция — типы и материалы

Любая поверхность, более горячая, чем окружающая среда, будет терять тепло.Потери тепла зависят от многих факторов, но преобладают температура поверхности и ее размер.

Укладка изоляции на горячую поверхность снизит температуру внешней поверхности. Благодаря теплоизоляции поверхность объектов будет увеличиваться, но относительный эффект снижения температуры будет намного больше, а потери тепла уменьшатся.

Аналогичная ситуация возникает, когда температура поверхности ниже температуры окружающей среды. В обоих случаях теряется некоторая энергия. Эти потери энергии можно уменьшить, установив практичную и экономичную изоляцию на поверхностях, температура которых сильно отличается от окружающей.

Категории изоляционных материалов

Изоляционные материалы или системы также можно классифицировать по диапазону рабочих температур.

Существуют разные мнения относительно классификации механической изоляции по диапазону рабочих температур, для которого используется изоляция. Например, слово криогеника означает «производство холода»; однако этот термин широко используется как синоним для многих низкотемпературных применений. Не ясно, в какой точке шкалы температур заканчивается охлаждение и начинается криогенизация.

Национальный институт стандартов и технологий в Боулдере, штат Колорадо, считает, что криогеника связана с температурами ниже -180 ° C. Они основывали свое определение на понимании того, что нормальные точки кипения так называемых постоянных газов, таких как гелий, водород, азот, кислород и нормальный воздух, лежат ниже -180 ° C, в то время как фреоновые хладагенты, сероводород и другие распространенные хладагенты имеют температуру кипения выше -180 ° C.

Понимая, что некоторые из них могут иметь другой диапазон рабочих температур, по которому можно классифицировать механическую изоляцию, в отрасли механической изоляции обычно приняты следующие определения категорий:

Ячеистая изоляция состоит из небольших отдельных ячеек, которые либо соединяются между собой, либо изолированы друг от друга, образуя ячеистую структуру. Стекло, пластмассы и резина могут содержать основной материал, и используются различные пенообразователи.

Ячеистая изоляция часто дополнительно классифицируется как открытая ячейка (т.е.е. ячейки соединяются между собой) или закрытые ячейки (ячейки изолированы друг от друга). Как правило, материалы с закрытыми ячейками более 90% считаются материалами с закрытыми ячейками.

Волокнистая изоляция состоит из волокон малого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и обычно (но не всегда) они удерживаются вместе связующим. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.

Волокнистая изоляция подразделяется на изоляцию на шерстяной или текстильной основе.Утеплители на текстильной основе состоят из тканых и нетканых волокон и пряжи. Волокна и пряжа могут быть органическими или неорганическими. Эти материалы иногда поставляются с покрытиями или в виде композитов с определенными свойствами, например атмосферостойкость и химическая стойкость, отражательная способность и т. д.

Чешуйчатая изоляция состоит из мелких частиц или хлопьев, которые тонко разделяют воздушное пространство. Эти хлопья могут быть соединены вместе, а могут и не быть. Вермикулит, или вспученная слюда, представляет собой чешуйчатую изоляцию.

Гранулированная изоляция состоит из небольших узлов, содержащих пустоты или пустоты. Эти материалы иногда считают материалами с открытыми порами, поскольку газы могут переноситься между отдельными пространствами. Изоляция из силиката кальция и формованного перлита считается гранулированной изоляцией.

Отражающая изоляция и обработка добавляются к поверхностям для снижения длинноволновой эмиссии, тем самым уменьшая лучистую теплопередачу к поверхности или от нее.Некоторые системы светоотражающей изоляции состоят из нескольких параллельных тонких листов или фольги, разнесенных для минимизации конвективной теплопередачи. Куртки и облицовки с низким коэффициентом излучения часто используются в сочетании с другими изоляционными материалами.

Некоторые примеры типов изоляции

Ячеистая изоляция

Эластомер

Эластомерная изоляция определяется ASTM C 534, Тип I (предварительно сформованные трубы) и Тип II (листы). В стандарте ASTM есть три широко доступных сорта.

Все три класса представляют собой гибкую и упругую пенопластовую изоляцию с закрытыми порами. Максимальная проницаемость для водяного пара составляет 0,10 перм-дюйма, а максимальная теплопроводность при температуре 75 ° F составляет 0,28 БТЕ дюйма / (ч фут ² F) для классов 1 и 3, а степень 2 составляет 0,30 БТЕ дюйма / (ч фут ^{). 2} F). Состав класса 3 не содержит выщелачиваемых хлоридов, фторидов, поливинилхлорида или каких-либо галогенов.

Предварительно сформованная трубчатая изоляция доступна с размерами внутреннего диаметра от 3/8 «до 6 IPS», с толщиной стенки от 3/8 «до 1½» и типичной длиной 6 футов. Трубчатый продукт доступен с предварительно нанесенным клеем и без него. .Листовая изоляция доступна непрерывной длины шириной 4 фута или 3 фута на 4 фута и с толщиной стенок от 1/8 дюйма до 2 дюймов. Листовой продукт доступен как с предварительно нанесенным клеем, так и без него.

Эти материалы обычно устанавливаются без дополнительных замедлителей парообразования. Дополнительная защита от паров может потребоваться при установке на трубопроводе с очень низкими температурами или в условиях постоянно высокой влажности. Все швы и точки соединения должны быть заделаны контактным клеем, рекомендованным производителем.Для наружного применения необходимо нанести атмосферостойкую куртку или рекомендованное производителем покрытие для защиты от ультрафиолета и озона.

Ячеистое стекло

Ячеистое стекло определяется ASTM как изоляция, состоящая из стекла, обработанного для образования жесткого пенопласта, имеющего преимущественно структуру с закрытыми ячейками. Ячеистое стекло соответствует стандарту ASTM C552, «Стандартные технические условия на теплоизоляцию из ячеистого стекла» и предназначено для использования на поверхностях, работающих при температурах от -450 до 800 ° F.Стандарт определяет две степени и четыре типа, а именно:

Ячеистое стекло выпускается блочно (Тип I). Блоки продукта типа I обычно отправляются производителям, которые производят готовые формы (типы II, III и IV), которые поставляются дистрибьюторам и / или подрядчикам по изоляции.

Максимальная теплопроводность определяется по классам следующим образом (для выбранных температур):

Температура, ° F	1 класс	2 класс
Тип I, Блок
-150 ° F	0,20	0,26
-50 ° F	0.24	0,29
50 ° F	0,30	0,34
75 ° F	0,31	0,35
100 ° F	0,33	0,37
200 ° F	0,40	0,44
400 ° F	0,58	0,63
Тип II, труба
100 ° F	0,37	0,41
400 ° F	0. 69	0,69

Стандарт также содержит требования к плотности, прочности на сжатие, прочности на изгиб, водопоглощению, паропроницаемости, горючести и характеристикам горения поверхности.

Ячеистая стеклянная изоляция — это жесткая неорганическая негорючая, непроницаемая, химически стойкая форма стекла. Доступны лицевые или безлицевые (с рубашкой или без нее). Из-за широкого диапазона температур в различных диапазонах рабочих температур иногда используются разные технологии изготовления.

Как правило, изготовление изоляции из пеностекла включает склеивание нескольких блоков вместе с образованием «заготовки», которая затем используется для изготовления изоляции труб или специальных форм. Используемый клей или адгезивы различаются в зависимости от предполагаемого конечного использования и расчетных рабочих температур. Для применений при температуре ниже окружающей среды обычно используются клеи-расплавы, такие как асфальт ASTM D 312 Type III.

В системах с температурой выше окружающей среды или там, где органические клеи могут представлять проблему (например, при использовании LOX), в качестве производственного клея часто используется неорганический продукт, такой как гипсовый цемент.Для определенных областей применения могут быть рекомендованы другие клеи. При определении изоляции из пеностекла укажите условия эксплуатации системы, чтобы обеспечить надлежащее изготовление.

Волокнистая изоляция

Волокнистая изоляция состоит из волокон небольшого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и обычно (но не всегда) они удерживаются вместе связующим. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.

Труба из минерального волокна

Изоляция труб из минерального волокна соответствует стандарту ASTM C 547.Стандарт содержит пять типов, классифицируемых в первую очередь по максимальной температуре использования.

Далее стандарт классифицирует продукты по сортам.Продукты класса A можно «налепить» при максимальной указанной температуре использования, в то время как продукты класса B предназначены для использования с графиком нагрева.

Указанная максимальная теплопроводность для всех типов составляет 0,25 Btu in / (час фут ² ° F) при средней температуре 100 ° F.

Стандарт также содержит требования к сопротивлению потеканию, линейной усадке, сорбции водяного пара, характеристикам горения на поверхности, характеристикам горячей поверхности и содержанию неволокнистых частиц (дроби). Кроме того, в стандарте ASTM C 547 имеется дополнительное требование к характеристикам коррозии под напряжением, если продукт будет использоваться в контакте с трубопроводами из аустенитной нержавеющей стали.

Изделия для изоляции труб из стекловолокна обычно относятся к Типу I или Типу IV. Продукция из минеральной ваты будет соответствовать более высоким температурным требованиям для типов II, III и V.

Эти изоляционные материалы для труб могут быть снабжены различными покрытиями, наносимыми на заводе, или же они могут быть покрыты рубашкой в ​​полевых условиях. Также доступны системы изоляции труб из минерального волокна с «самосушивающимся» впитывающим материалом, который непрерывно обертывается вокруг труб, клапанов и фитингов. Эти продукты предназначены для того, чтобы изоляционный материал оставался сухим для трубопроводов с охлажденной водой в местах с высокой влажностью.

Изоляционные секции труб из минерального волокна обычно поставляются длиной 36 дюймов и доступны для большинства стандартных размеров труб. Доступная толщина варьируется от 1/2 дюйма до 6 дюймов.

Гранулированная изоляция

Силикат кальция

Теплоизоляция из силиката кальция определяется ASTM как изоляция, состоящая в основном из водного силиката кальция и обычно содержащая армирующие волокна.

Трубы из силиката кальция и изоляция блоков соответствуют стандарту ASTM C 533.Стандарт содержит три типа, классифицируемых в основном по максимальной температуре использования и плотности.

Стандарт ограничивает рабочую температуру от 80 ° F до 1700 ° F.

Изоляция для труб из силиката кальция поставляется в виде полых цилиндров, разделенных пополам по длине или изогнутых сегментов. Изоляционные секции труб обычно поставляются длиной 36 дюймов и доступны в размерах, подходящих для большинства стандартных размеров труб. Доступная толщина в один слой составляет от 1 дюйма до 3 дюймов. Более толстая изоляция поставляется в виде вложенных секций.

Изоляция из силиката кальция поставляется в виде плоских секций длиной 36 дюймов, шириной 6 дюймов, 12 дюймов и 18 дюймов и толщиной от 1 дюйма до 4 дюймов.Блок с канавками доступен для установки блока на изогнутые поверхности большого диаметра.

Из стандартных профилей могут быть изготовлены специальные формы, такие как изоляция клапана или фитинга.

обычно покрывается металлической или тканевой оболочкой для внешнего вида и защиты от атмосферных воздействий.

Указанная максимальная теплопроводность для типа 1 составляет 0,41 БТЕ-дюйм / (ч-фут ² ° F) при средней температуре 100 ° F. Указанная максимальная теплопроводность для типов 1A и 2 составляет 0.50 британских тепловых единиц / (час фут ² ° F) при средней температуре 100 ° F.

Стандарт также содержит требования к прочности на изгиб (изгиб), прочности на сжатие, линейной усадке, характеристикам горения поверхности и максимальному содержанию влаги при поставке.

Типичные области применения включают трубопроводы и оборудование, работающие при температурах выше 250 ° F, резервуары, сосуды, теплообменники, паропроводы, изоляцию клапанов и фитингов, котлы, вентиляционные и выхлопные каналы.

Ссылка (-а):
https: // www.wbdg.org и http://www.roxul.com

Подробнее о механической изоляции

Часть 1:
Типы и материалы

Часть 2:
Требования к пространству для изоляции

Часть 3:
Изоляция трубопроводов

Зачем использовать минеральную вату для высокотемпературной изоляции выхлопных газов

Каждый коммерческий проект по изоляции имеет уникальные потребности, но некоторые из самых сложных — это проекты, связанные с высокотемпературными выхлопными трубами. В этих случаях необходимая изоляция должна выполняться по нескольким направлениям. Он должен выдерживать высокие температуры, препятствовать проникновению водяного пара и быть достаточно гибким для установки в различных формах.

По этим причинам минеральная вата является отличным изоляционным материалом для использования в высокотемпературных выхлопных системах . Его также называют «минеральным волокном», «минеральной ватой» или «шлаковой ватой», он хорошо работает при высоких температурах. Как следует из названия, эта изоляция состоит из тонких волокон камня или керамики. Способ производства минеральной ваты был впервые запатентован в конце 19 ^-го века.Для его создания камень нагревается до расплавленного состояния, затем поток воздуха «раскручивает» его на тонкие волокна, пока он не остынет, превратившись в нечто вроде шерсти. Процесс похож на тот, который используется для создания сахарной ваты. В результате получается очень прочный и стойкий материал, который идеально подходит для различных областей применения.

При установке минеральной ваты на высокотемпературные выхлопные трубы или другие компоненты механической системы обязательно следуйте рекомендациям по безопасному обращению с изоляцией и используйте соответствующее снаряжение для защиты кожи, глаз и легких от переносимых по воздуху волокон.

Существует несколько вариантов изоляции из минеральной ваты, но одним из наиболее рекомендуемых для высокотемпературных выхлопных систем является высокотемпературное волокно , в частности, огнеупорные керамические волокна (RCF). Варианты этой изоляции с более высокими номинальными характеристиками часто используются для облицовки печей и печей и могут выдерживать сильную жару.

Свойства изоляции RCF включают:

• Диапазон температур до 3000 ° F
• Водонепроницаемость
• Легкий
• Доступен в различных формах, включая биты или рулоны, формы для труб, блоки, доски и одеяла
• Пневматическое применение также доступно

Если вам нужна высокотемпературная изоляция выхлопных газов на вашем проекте, рассмотрите возможность использования минеральной ваты и профессиональной местной компании, такой как Breeding Insulation.
