Утепление труб

Трубки из вспененного полиэтилена для изоляции трубопроводов от 15 мм до 160 мм с толщиной теплоизоляционного слоя от 4 мм до 25 мм.



  Изоляция для труб из вспененного ППЭ. Кроме всем известного листового утеплителя для стен, полов и многого другого, из вспененного полиэтилена изготавливают такой необычный специализированный материал, как теплоизоляционные трубки. Они, по сути, являются оболочкой для различных трубных коммуникаций, представляя собой абсолютно готовый, очень удобный в использовании изоляционный материал. Далее речь пойдет именно о трубках из вспененного полиэтилена.



Конструкция трубки из ППЭ

Дело в том, что изоляция для трубных магистралей должна максимально точно облегать соответствующую трубу, не деформироваться и не сминаться. Для этого она должна иметь форму трубы с конкретным внутренним диаметром, сохраняя при этом высокий коэффициент теплоизоляции. Именно такие возможности достигаются благодаря такому материалу, как вспененный полиэтилен (или пенополиэтилен ППЭ):



   Трубные изоляции из вспененного полиэтилена производятся в виде гибкой трубы с конкретной, очень точной величиной технологических диаметров и толщины стенок.

Материал трубки из вспененного полиэтилена имеет мелкую закрыто-пористую структуру, он очень легкий и пластичный. Изделия выглядят как настоящие трубы, но с толстыми стенками, на ощупь мягкими и теплыми.

Вдоль трубок обычно проходит технологический надрез, предусмотренный для удобства изоляции уже смонтированных трубных систем.

Пенополиэтиленовая труба производится сразу на конкретный размер либо в виде рулона для самостоятельного замера нужной длины.

Основные свойства

   Трубки теплоизоляционные изготавливаются из термопластичного полимера – пенополиэтилена, поэтому обладают полным набором характеристик этого материала, объединенным с преимуществами конструкции и формы.



Технические характеристики



Вспененный полиэтилен для труб абсолютно непроницаем для влаги и газообразных веществ, водопоглощение составляет не более 2% объёма.

Он стоек к любой биологической среде – не гниет, не поддается действию грибка и т.п.

Выдерживает действие активных химических веществ, таких как щелочи, кислоты, масла и бензопродукты.

Практически не меняет свойств в диапазоне температур от -60-ти до +100 0C.

Стоек к механическим истираниям, срок его службы достигает 80-ти лет.

Имеет очень высокий коэффициент теплоизоляции.

Обладает способностью к шумопоглощению, поэтому может приглушать вибрации и другие звуки, доносящиеся из коммуникаций.

Не боится конденсата, поэтому не требует дополнительной гидроизоляции трубы. Это свойство дает дополнительную возможность защиты материала трубы от коррозии.

Намного прочнее некоторых других теплоизоляционных материалов, поэтому не требует прочной внешней защиты.



Изоляция трубопроводов ВАЖНО!



    Трубная изоляция из вспененного полиэтилена может быть подобрана точно по диаметру трубы, легко монтируется и хорошо держится на ней.



Недостатки



Трубки из вспененного полиэтилена имеют следующие недостатки, которые необходимо учитывать при их использовании:



Пенополиэтилен, как и любой другой материал на основе полиэтилена, начинает плавиться при температурах выше 110-ти 0C и может гореть, хотя и не поддерживает горение.

Вспененный полиэтилен начинает разрушаться под действием ультрафиолета.



Классификация.



В настоящее время существует множество различных видов трубной изоляции из вспененного полиэтилена. Пенополиэтиленовые трубки выпускаются:



   Простые: толщиной от 6-ти до 32-х мм, предназначенные для изоляции труб диаметром до 160-ти мм. Они могут продаваться в нарезанном виде (конкретной длины) либо свернутыми в рулоны.

Трубки теплоизоляционные также могут быть с цветным полимерным покрытием, защищающим их от действия ультрафиолета. Такая изоляция может использоваться даже в местах свободного проникновения солнечных лучей.





Применение



Назначение трубок из вспененного полиэтилена – тепловая, звуковая и пароизоляция труб разного назначения, изготовленных из различных материалов (металла, пластика). Это могут быть:



холодные и горячие водопроводы,

отопительные системы,

канализационные трубы,

вентиляция и кондиционирование,

холодильно-морозильные установки.

Монтаж вспененного полиэтилена для труб, которые еще не соединялись в систему, не представляет никакой сложности. В этом случае главное – надевать изоляцию свободно, без натяжения. Однако конструкция трубок из вспененного полиэтилена позволяет легко устанавливать их даже на уже готовую трубную систему. При этом достаточно выполнить поочередно следующие этапы:



Разрезаем трубку вдоль по имеющемуся на ней технологическому надрезу,

Плоскости надреза обрабатываем специальным клеем ТИЛИТ,

Устанавливаем пенополиэтилен на трубу,

Прижимаем на месте надреза для склейки.

Теплоизоляция трубопроводов в зданиях

Теплоизоляция трубопроводов в зданиях

Трубопроводы вгрызаются в современные здания. Дома, перфорированные трубами, отводами, колодцами и вентиляцией, выглядят, как швейцарский сыр. Любой современный дом пронизан невероятным количеством труб отопления и водоснабжения. Не забывайте про вентиляционные проемы внутренних ванных комнат, туалетов и кухонь. А если к этому добавить подводку электрических, мультимедийных технологий и других кабелей?

Трубопроводы должны быть изолированы от открытого огня и других опасных воздействий, которые могут нарушить повседневную работу запорной арматуры и самого трубопровода. Законодательные органы предъявляют множество требований по противопожарной защите и звукоизоляции канализационных труб, по пожарным отсекам на пути трубопровода. Они предписывают ГОСТ и СНиП по изоляции труб отопления, горячего водоснабжения и холодной воды (смотреть ГОСТ / смотреть СНиП).

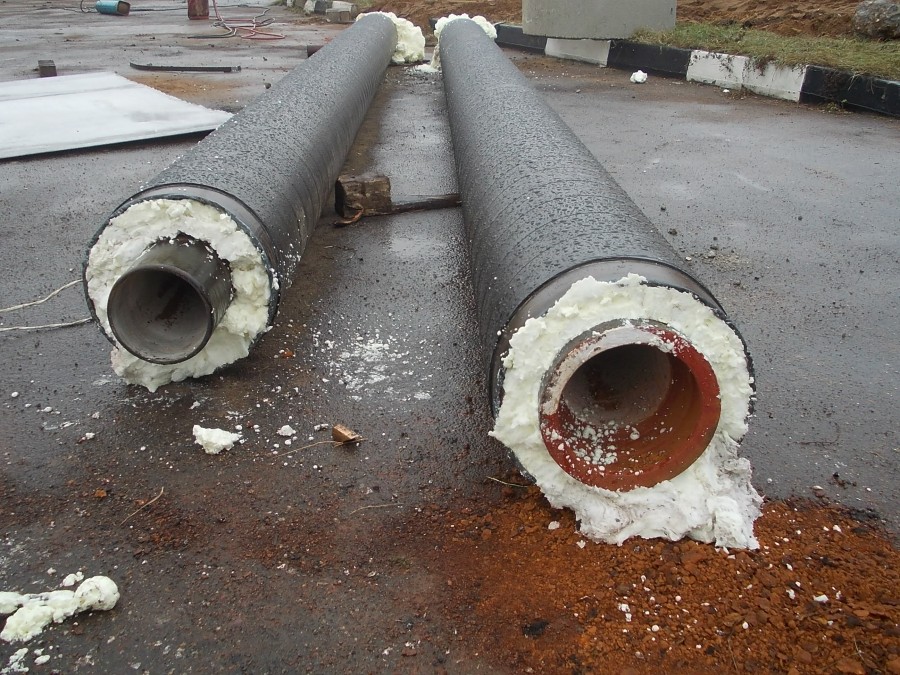

Трубопровод с утеплителем

Какие трубопроводы необходимо теплоизолировать?

Согласно ГОСТ трубы отопления и горячего водоснабжения должны быть изолированы. Это относится ко всем типам зданий — жилым, коммерческим, частным и общественным.

Толщина изоляции указана в документах. Толщина теплоизоляционного материала для изоляционных материалов с теплопроводностью 0,035 Вт/м указывается в зависимости от внутреннего диаметра трубы. Например, для трубы с внутренним диаметром 30 мм, изоляция по всему периметру должна быть точно такой же толщины, то есть 30 мм. В случае других возможных значений теплопроводности (значения лямбда) толщина изоляционного материала должна быть отрегулирована.

Лямбда — это измерение теплопроводности сухого строительного материала. Чем меньше значение, тем лучше теплоизоляция. В большинстве случаев, значение лямбды в изоляционных материалах различается незначительно. Изменение значения отражается на толщине изоляции всего на несколько миллиметров или сантиметров (плюс/минус).

Рабочие подбирают материал для утепления труб

Какой материал подходит для изоляции трубопроводов?

Мастера по установке изоляции охотно используют минеральную вату для трубопроводов. Малый вес, простота обработки, наличие готовых сегментов и очень хорошие изоляционные свойства говорят в пользу каменной ваты и стекловаты.

Замер покрытия на минеральную теплоизоляцию

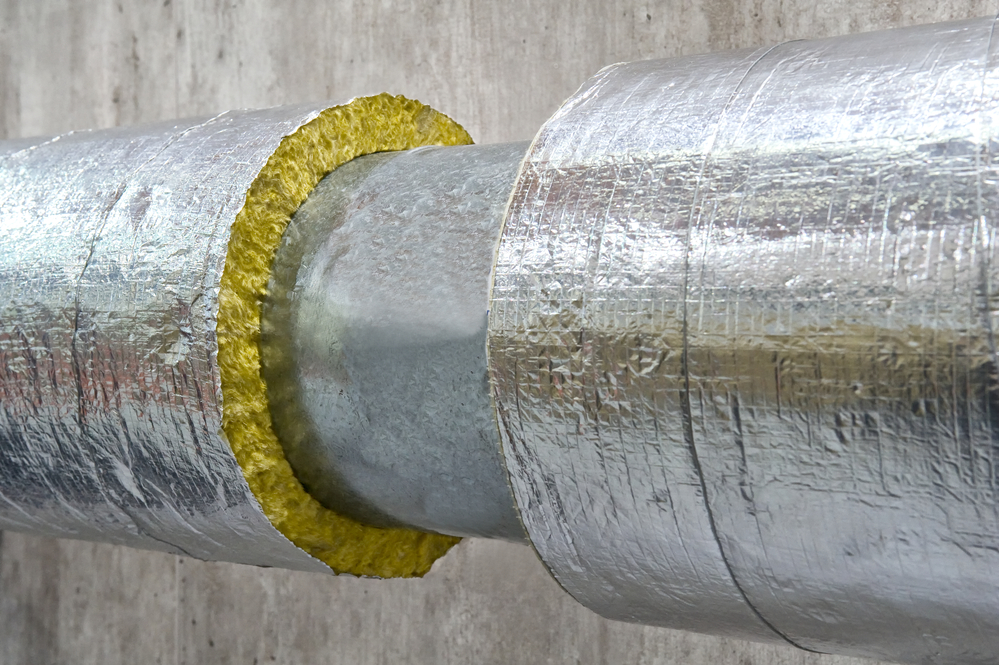

Как выглядит минеральная изоляция трубопровода?

В большинстве случаев — это листы минеральной ваты, покрытые фольгоизолом, стеклотканью или гидростеклоизолом. Независимо от того, используете ли вы утеплитель для тепловой, звуковой или противопожарной изоляции, ничего не меняется в способе установки изоляции.

Установка изоляционного материала

Качественная теплоизоляция для труб

Трубопровод с хорошей изоляцией можно распознать с первого взгляда, когда изоляционный материал из вспененного каучука окружает трубу плотно и бесшовно, а часто используемое алюминиевое покрытие (фольга) приклеено и не имеет повреждений.

Если внешняя изоляция безраструбного трубопровода SML покрыта множеством трещин или вмятин, необходимо принять меры. В зависимости от степени повреждения, все визуальные недостатки на поверхности труб должны быть устранены путем замены отдельных участков оболочки изоляции трубы, хотя в некоторых случаях лучше сделать полное обновление изоляции с грунтовкой и лакировкой для полной защиты теплоизоляции.

Проклейка швов и стыков герметиком

Эффективная мера борьбы с большими теплопотерями

Если вы всерьез решили заняться утеплением частного дома, то обратите внимание на стены и кровлю. Стены и крышу можно утеплить изнутри. В стенах заполнить промежутки между двойной кирпичной клакой или между бетонными панелями утеплителем. А утепление кровли с укладкой утеплителя между основой крыши и профнастилом. Купить профнастил вы можете в нашем интернет-магазине. Далее, обратите внимание на межкомнатные и подвальные перегородки, соприкасающиеся с внешней средой. И, конечно, трубы!

Эффективная мера борьбы с большими теплопотерями — теплоизоляция трубопроводов. Потенциал такой экономии огромен, особенно в старых системах отопления с постоянной высокой температурой подачи. Причина: в неотапливаемом подвале часто проходят открытые трубы горячего водоснабжения и отопления. Если они не изолированы, потери тепла неизбежны. Это также относится к трубам с устаревшим изоляционным материалом, таким как гипсовые кольца или рукава из пенопласта.

Изоляция труб отопления и горячего водоснабжения является обязательной, если они проходят через неотапливаемые помещения. Но даже без обязательной изоляции домовладельцам стоит изолировать трубы: при небольших материальных затратах изоляция быстро окупается за счет уменьшения расходов на отопление. Тот, кто совмещает изоляцию трубопроводов с изоляцией потолка холодного подвала, еще больше увеличивает эффект экономии.

Изоляционная оболочка утеплителя

Утеплители для изоляции труб в зданиях

Специально для изоляции труб горячего водоснабжения и отопления производители изоляции предлагают предварительно собранные изоляционные оболочки или изоляционные трубки. Такие материалы есть у нас в продаже: вспененный полиэтилен Энергофлекс, вспененный каучук K-FLEX и вспененный каучук РУ-ФЛЕКС. Их можно быстро и легко обрезать до нужного размера и надеть на трубы.

Поскольку трубы отопления сильно нагреваются, изоляционный материал должен быть термостойким и крепиться только после выключения отопления. Дополнительно используются изоляционные материалы из пенополиуретана или минеральной ваты.

Только полная теплоизоляция гарантирует максимальную экономию расходов на тепло. По этой же причине клапаны и арматура тоже должны быть заизолированы. Большинство изоляционных трубок имеют разрез с одной стороны и закрываются самоклеящимся швом с другой. Есть специальная фурнитура: детали для соединений и отводов трубопровода. Все стыки и переходы необходимо проклеить лентой Фум и герметиками. Это означает, что тепло не может больше уходить через трещины.

Теплоизоляция труб из листа каучука

Правила теплоизоляции труб и монтаж отводов (подробная инструкция)

Типы изоляции труб (с PDF-файлом) – Что такое трубопровод

Изоляция труб – это материалы или комбинации материалов, обернутые вокруг трубы, которые замедляют поток тепловой энергии. Изоляция труб значительно снижает потери энергии и тем самым снижает затраты на энергию. Трубопровод должен быть изолирован в соответствии с классом изоляции, рабочей температурой и толщиной изоляции, указанными в P&ID.

Функции изоляции труб

Система изоляции труб служит трем основным целям:

1. значительное снижение теплопередачи тепловой энергии на поверхность и с поверхности трубопроводной системы (сохранение тепла). Таким образом, изоляция трубопроводов экономит энергию.
2. предотвращение образования и накопления влаги на поверхности трубопроводной системы из-за конденсации на холодных поверхностях (Холодная изоляция) .
3. предотвращение потенциально опасного контакта персонала с поверхностью открытой трубопроводной системы (Индивидуальная защита) .

Однако изоляция трубопроводов имеет ряд других преимуществ, перечисленных ниже.

• Изоляция трубопроводов облегчает температурный контроль технологического процесса.
• Предотвращает поток пара и конденсацию воды на холодных поверхностях.
• Повышение эффективности работы систем отопления/охлаждения, энергоснабжения и технологических систем.
• Уменьшение серьезных повреждений трубопровода во время пожара или аварии.
• В значительной степени предотвращает выброс загрязняющих веществ в атмосферу.
• иногда Изоляция с паровым/электрическим обогревом, регенерационная изоляция, кожух и т. д. используются в соответствии с требованиями процесса/лицензиара.
• Огнезащита, противопожарная защита и звукоизоляция (для поглощения вибрации) предоставляются на основе спецификаций проекта/требований ITB.

Рис. 1: Изоляция горячих и холодных труб

Типы изоляции труб

Изоляцию труб можно классифицировать на основе различных параметров, таких как

• На основе функции изоляции труб
  • Горячая изоляция
  • Холодная изоляция
  • Изоляция личной защиты
  • Акустическая изоляция
• На основе изоляционных материалов
  • Фиброзной изоляции
  • Cellular Isloulation
  • Гранилярная изоляция
  • 41414141111111111 гг. изоляции

    Горячая изоляция

    Горячая изоляция наносится на горячие поверхности трубопроводной системы для предотвращения потока энергии от протекающей жидкости. Таким образом, основной целью теплоизоляции трубопроводов является сохранение тепла. Минеральная вата, стекловата, силикат кальция и т. д. обычно используются в качестве теплоизоляционного материала.

    Изоляция для холода

    Изоляция для холода — это изоляция, используемая на холодных поверхностях трубопроводной системы для предотвращения поступления тепла извне (сохранение холода) или для предотвращения образования конденсата. Пенополиуретан, вспененный перлит, пенополистирол и т. д. являются широко используемыми холодными изоляционными материалами.

    Изоляция для индивидуальной защиты

    Изоляция для индивидуальной защиты предназначена для предотвращения тепловых травм. Все открытые поверхности трубопроводов, температура которых превышает 65°С, снабжены изоляцией для индивидуальной защиты. Участки, недоступные для строителей или обслуживающего персонала, могут быть оставлены открытыми. В качестве изоляционного материала для индивидуальной защиты используется металлическая решетка с открытой сеткой (рис. 2), минеральная вата и т.п.

    Критерием индивидуальной защиты является то, что открытые поверхности, расположенные в пределах 600 мм по горизонтали или 2100 мм по вертикали от нормального прохода, прохода или рабочей зоны, должны быть изолированы.

    Объявления

    Звукоизоляция

    Звукоизоляция предусмотрена для всех трубопроводов, которые считаются потенциальным источником звука. Основная цель – снизить шум (вибрацию) до допустимого предела. Минимальная толщина звукоизоляции обычно составляет 75 мм. Акустическая пена, стекловолокно, полиэфирная/полиуретановая пена, каменная вата, массовый винил и т. д. используются в качестве звукоизоляционного материала.

    Рис. 2: Изоляция для индивидуальной защиты на действующем предприятии

    Типы изоляции трубопроводов в зависимости от типа изоляционного материала

    Волокнистая изоляция

    Волокнистая изоляция состоит из волокон малого диаметра, которые тонко делят воздушное пространство. Волокна могут быть перпендикулярны или параллельны изолируемой поверхности, и они могут быть связаны или не связаны друг с другом.

    Обычно для изоляции трубопроводов используются волокна кремнезема, шлаковой ваты, минеральной ваты и алюмосиликата. Среди них стекловолокно и минеральная вата являются двумя наиболее широко используемыми изоляциями для трубопроводов этого типа. Их волокна обычно связаны органическими связующими для структурной целостности.

    Сотовая изоляция

    Сотовый изоляционный материал для труб состоит из небольших отдельных ячеек, отделенных друг от друга. Обычным ячеистым материалом, используемым в качестве изоляции труб, является стекло или пенопласт, такой как пеностекло, фенольная пена или нитриловый каучук.

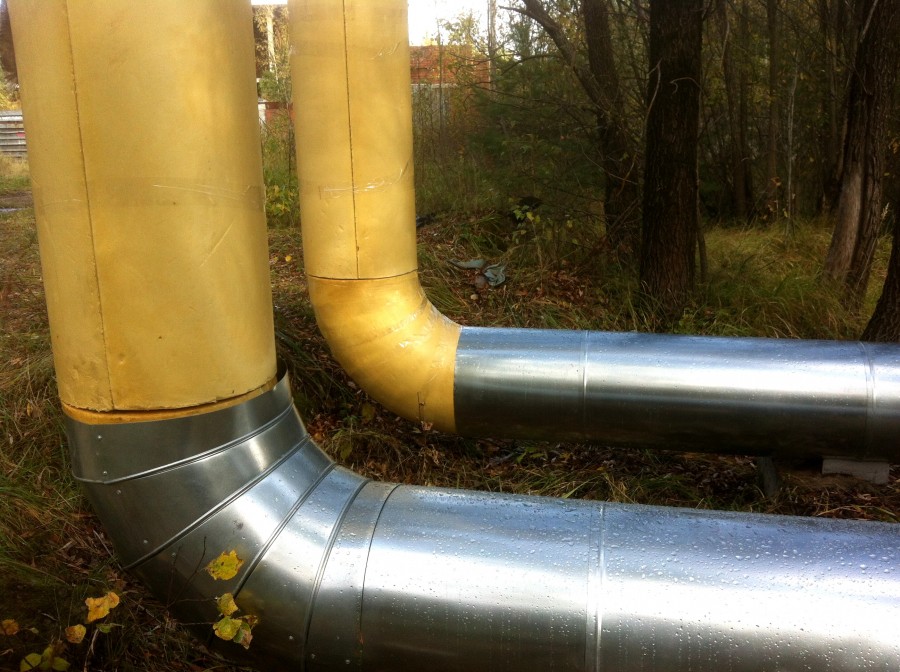

    Рис. 3: Типовая изоляция трубопроводов для отводов

    Гранулированная изоляция

    Небольшие наросты, содержащие пустоты или пустоты, представляют собой гранулированную изоляцию. Поскольку газ может перемещаться между отдельными пространствами, он не считается настоящим клеточным материалом. Этот тип изготавливается в виде сыпучего или сыпучего материала или в сочетании со связующим и волокнами. Иногда они вступают в химическую реакцию с образованием жесткой изоляции. Силикат кальция и вермикулит являются примерами этих типов изоляции.

    Изоляционный материал для труб

    • Низкотемпературная изоляция часто изготавливается из вспененного ячеистого пластика или пенорезины.
    • Изоляция для умеренных температур производится из продуктов из травяного волокна.
    • Высокотемпературная изоляция изготавливается из предварительно отформованных цементных или огнеупорных материалов или матов из керамических волокон.
    • Изоляционные и вспомогательные материалы не должны содержать асбеста.
    • Обычно в качестве изоляционного материала для труб используются минеральное волокно, пеностекло, керамическое волокно, стекловолокно, полиизоцианурат, пенополиуретан и т.д.

    Следующая таблица содержит подробную информацию о некоторых обычно используемых изоляционных материалах:

    Изоляционные материалы. C

    Минеральная шерсть

    140

    До 700 ° C

    Скала

    140

    До 550 ° C

    140

    До 550 ° C

    140

    до 550 ° C

    140134

    до 550 ° C

    140134

    до 550 ° C

    140134

    до 550 ° C

    140134

    . 0134

    80

    up to 450°C

    Calcium Silicate

    200-280

    up to 815°C

    Expanded Perlite

    192

    up to 550°C

    Expanded Silica

    up to 535°C

    Refractory Fiber

    150

    up to 1750°C

    Polyurethane Foam

    40

    from -150°C to 110°C

    Polyisocyanurate

    40-64

    from -150°C to 125°C

    Cellular Glass

    147

    up to 350°C

    Ceramic Fibre

    250

    up to 760°C

    Таблица материалов изоляции труб

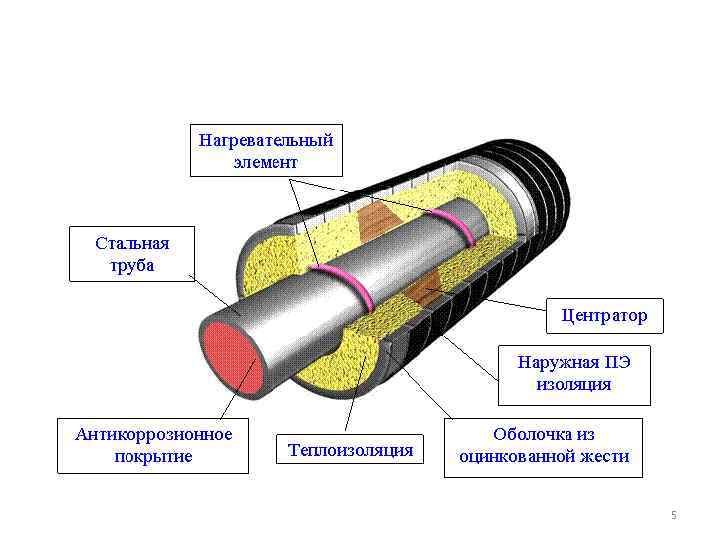

    Система изоляции трубопроводов

    Основной частью системы изоляции трубопроводов является изоляционный материал. Прочие элементы, составляющие систему изоляции труб,

    • Защитное покрытие
    • Пароизоляция
    • Обшивка из металлического листа.
    • Распорки для сохранения формы облицовки.
    • Набивка для заполнения полостей или пустот, если таковые имеются.

    Формы изоляции труб

    Изоляция изготавливается в различных формах для удовлетворения конкретных применений и функций. Метод установки определяется комбинированной формой изоляции и типом изоляции. Наиболее широко используемые формы изоляции:

    • Жесткие плиты, листы, блоки и предварительно сформированные формы: В этих формах производятся ячеистые, гранулированные и волокнистые изоляционные материалы.
    • Гибкие листы и предварительно сформированные формы: В этих формах производятся ячеистые и волокнистые изоляционные материалы.
    • Гибкие маты: Волокнистые изоляторы изготавливаются в виде гибких матов.
    • Цемент (изоляционный и отделочный): Изготавливаются из волокнистых и гранулированных изоляционных материалов и цемента, могут быть гидравлического твердения или воздушной сушки.
    • Пены: Налитая или вспененная пена, используемая для заполнения неровностей и пустот. Спрей используется для плоских поверхностей.

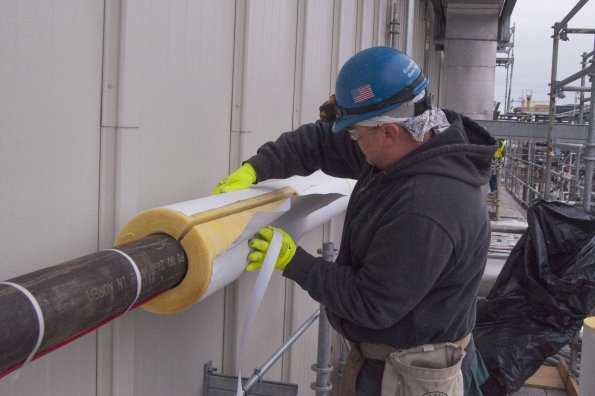

    Рис. 4: Изоляция трубопроводов минеральной ватой

    Обычно минеральная вата и стекловата предварительно формируются из двух половин; Полиизоцианурат, полиуретан и ячеистое стекло поставляются в предварительно отформованных цилиндрических формах, которые можно разрезать пополам по длине, а керамическое волокно поставляется в виде плоских полос.

    Изоляция трубопроводов Стандарты

    Следующие нормы и стандарты содержат рекомендации по изоляции промышленных трубопроводов:

    • ASTM C533, ASTM C547, ASTM C552, ASTM C591, ASTM C592, ASTM C610, ASTM C612, ASTM C795, ASTM C892, ASTM C165, ASTM C240, ASTM C302, ASTM C303, ASTM C335, ASTM C356, ASTM C390 , ASTM C446
    • BS 1902 Часть 6, BS 4370 Часть 2, BS 5608
    • IS 11239, IS 12436, IS 9428, IS 8183, IS 4671, IS 3690
    • ISO 15665

    .

    здесь для получения подробной информации о расчете толщины изоляции труб и более подробной информации о горячей и холодной теплоизоляции.
    Рис. 5: Изолированные и неизолированные трубопроводы на действующем предприятии
    Несколько важных моментов, связанных с изоляцией трубопроводов (могут варьироваться от проекта к проекту):
    • Толщина изоляции определяется в зависимости от размера трубы, нормальная работа температура,  требование по контролю температуры (степень потери/притока тепла) и т. д. Используется минимальная толщина 25 мм.
    • При толщине утеплителя более 75 мм утепление выполняют в два и более слоев (многослойное).
    • Изоляция не должна применяться до проведения гидростатических/пневматических испытаний.
    • Изоляция труб диаметром до 12 дюймов NPS должна удерживаться стяжной проволокой из нержавеющей стали 304, а для труб диаметром > 12 дюймов NPS используются ленты из нержавеющей стали 304.
    • Все фланцы должны быть изолированы, за исключением работы с водородом или материалов с высокой опасностью для здоровья.
    • Все клапаны, кроме регулирующих клапанов и предохранительных клапанов, должны быть изолированы.
    Присоединяйтесь к нам в Telegram

    Оборудование и изоляция трубопроводов » Мир трубопроводной инженерии

    Реклама

    Изоляция трубопроводов требуется для сохранения тепла, поддержания стабилизированных температур процесса при изменении температуры окружающей среды, предотвращения образования конденсата, предотвращения ожогов персонала или ограничения уровня шума в соответствии с номинированной классификацией.

    Требуются три типа изоляции:

    1. Холодоизоляция,
    2. Горячая изоляция и,
    3. Средства индивидуальной защиты.

    Различные типы изоляционных материалов:

    1. Минеральные волокна.
    2. Ячеистый пластик.
    3. Ячеистое стекло.

    Расчетный срок службы изоляции около 25 лет.

    Изоляция для защиты от ожогов и замерзания требуется для трубопроводов с рабочей температурой выше 54 град. С или ниже 10 град. C

    Калькулятор толщины изоляции

    Изоляция для индивидуальной защиты

    Изоляция для индивидуальной защиты должна располагаться на высоте до 2,1 метра над землей и возвышением платформы и на 0,6 метра за пределами платформ, пешеходных дорожек и т. д. Полностью изолированные средства индивидуальной защиты требуются для линий, работающих при температуре выше 200 град. С.

    Фланцы корпуса и сопла теплообменного оборудования не должны быть изолированы. Все трубопроводы и оборудование, работающие с температурой жидкости ниже 27 град. C должен быть изолирован для предотвращения образования конденсата («защита от пота»). Форсунки, компоненты и приспособления должны быть изолированы и покрыты пароизоляцией и атмосферостойкой обшивкой.

    Изоляция наносится только после испытаний сварки, опрессовки и покраски.

    1. Полиуретановая изоляция обычно используется для теплоизоляции.
    2. Жесткий пенополиуретан можно использовать при температуре до 100 град.
