Утепление трубопроводов: Изоляция трубопроводов: материалы, способы изоляции труб

Содержание

Теплоизоляция трубопроводов — Утепления труб керамической краской

Поделиться:

Для того чтобы использовать все преимущества, которые способны обеспечить современные теплоизоляционные технологии следует обратить внимание на материалы жидкой теплоизоляции. Её практическое применение позволяет производить необходимые работы экономно и при этом создавать эффективные покрытия, выполняющие не только основную функцию, но и ряд дополнительных, защитных и декоративных.


Особые параметры современной жидкой теплоизоляции

Жидкая изоляция и иные продукты этой серии созданы на основе особых смесей. В их состав входят водно-эмульсионные растворы, специальные микросферы из керамики и силикатов, полые, заполненные разряженным воздухом. Такая комбинация обеспечивает наличие следующих характеристик:

  • Высокая степень адгезии, способность обеспечивать отличное сцепление с различными материалами.
  • Низкая теплопроводность.
  • Небольшая толщина создаваемого слоя.
  • Устойчивость к атмосферным и природным, механическим внешним воздействиям.
  • Возможность добавления красителей для получения необходимого цвета.


7 Преимуществ относительно других методов утепления:

Широкие возможности  могут вызвать определенные затруднения у потребителя. Если представленной здесь информации оказалось недостаточно, то следует обращаться к нашим специалистам. Они обладают высоким уровнем квалификации и помогут сделать правильный выбор с учетом технических характеристик определенного состава и условий будущей эксплуатации теплоизоляционного покрытия.

Выбор теплоизоляционных красок по цене от 250 до 400 руб за л.

  • Нанесение этих покрытий подобно обычным малярным работам. Невысокая квалификация персонала, простые инструменты, высокая скорость выполнения операций. Все это в комплексе значительно снижает общую стоимость теплоизоляционных работ.
  • Тонкое, но при этом эффективное покрытие может быть с успехом использовано в труднодоступных местах, на сложных по форме узлах и сочленениях трубопроводов.
  • Период эксплуатации не сопровождается дополнительными затратами. Используя жидкий утеплитель не надо принимать соответствующие меры, предотвращающие кражи оцинкованных листов металла. Возникшие повреждения определяются легко. Устранение дефектов покрытия производиться локально, быстро и недорого.
  • Высокая устойчивость к внешним воздействиям позволяет использовать такую теплоизоляцию более 15-ти лет. В течение длительного срока службы покрытие будет соответствовать положениям, определенным СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов» без ухудшения соответствующих параметров.
  • Помимо теплоизоляции покрытия обеспечивает защиту самого трубопровода от внешних воздействий разного типа, предотвращает возникновение очагов коррозии, увеличивает его долговечность.
  • Широкий рабочий температурный диапазон позволяет использовать состав в различных системах трубопроводов, в том числе и в тех, которые используются для перемещения сжиженных газов.
  • Это покрытие может применяться внутри помещений и на открытом воздухе. При необходимости с добавлением соответствующего красителя будет обеспечено наличие необходимых пользователю эстетических характеристик.


Более 6-и модификаций для разных условий теплоизоляции

  1. Широкая гамма продукции из данной линейки позволяет выбрать пользователю тот состав, который позволит ему с минимальными затратами решить поставленную задачу. Так, например, если необходимо получить максимальную теплоизоляцию, то для этого используется стандартная модификация. Данный состав способен снизить потери тепла в 6-8 раз.

  2. Когда температура теплоносителя в трубопроводе очень высока, то следует применять составы, которые предназначены для высоких температур.Возможность наносить при 500°С, а в пиковом режиме — до 600°С. Данные значения являются исключительными. Не существует иных материалов, пригодных для качественного выполнения работ в подобных условиях. Подчеркнем, что использование этой возможности на практике позволит не прерывать соответствующий технологический производственный процесс.

Из этих примеров видно, что достаточный ассортимент позволяет подобрать оптимальный для определенных работ состав и тем самым решать экономно поставленные задачи с учетом определенной специфики в каждом отдельном случае. Отметим дополнительные преимущества этого метода.


Недостатки традиционных материалов утепления

Перечислим традиционные материалы и технологии, которые используются в настоящее время для теплоизоляции трубопроводов:

  • Маты на основе базальтов и иных веществ. Такие изделия плохо воспринимают воздействие влаги. Насыщение внутреннего объема водой значительно ухудшает потребительские параметры. Для защиты необходимо устанавливать дополнительные слои, например, из оцинкованных листов металла.
  • Пенополиуретановые плиты. Их также необходимо защищать от внешних воздействий, в том числе и от прямого попадания солнечных лучей.
  • Рубероид, различные пленки. Применение таких материалов невозможно, если температура трубопровода в режиме эксплуатации достаточно высока. Невысокая механическая прочность также должна учитываться при использовании подобных технологий. Высокая температура теплоносителя, влажность, механические, природные и атмосферные воздействия. Все они способны достаточно быстро ухудшить изоляционные свойства отмеченных выше покрытий. Отметим также и тот факт, что в данном случае защитные листы являются лакомой добычей для тех, кто промышляет сдачей металлолома. Также надо не забывать о достаточно высокой сложности в произведении монтажных и ремонтных работ, сравнительно большой стоимости материалов и комплектующих. Весь комплекс мероприятий по установке теплоизоляции и дальнейшая эксплуатация будут сопровождаться достаточно крупными затратами.


Вам нужна консультация и помощь в выборе подходящего состава?

Звоните нам по телефонам: +7 (495) 540-44-38, 8 (800) 555-34-18
Оставить запрос можно письменно на e-mail: [email protected] ru​

Для вас мы работаем по будням (без обеда) с 08:45 до 18:00 по Московскому времени.

Звоните прямо сейчас, мы гарантируем качество нашей продукции и доступные цены!

Поделиться:

К списку статейСледующая >

Теплоизоляция труб — утепление труб и трубопроводов — ППУ тепловая изоляция

Теплоизоляция труб – обязательное мероприятие, позволяющее создать эффективную защиту коммуникаций, по которым транспортируется теплоноситель или другие жидкости. В зависимости от характеристик объекта, изоляция позволяет поддерживать высокие температурные показатели теплоносителя или защищать жидкость в трубах от промерзания. Результативность этих мероприятий зависит от вида и качества утеплителя, его термоизолирующих свойств, долговечности. Одним из лучших материалов, предназначенных для этих целей, считается пенополиуретан (ППУ) – современный инновационный утеплитель, который обеспечивает максимальную защиту труб от самых различных воздействий – коррозионных, температурных, влажностных и др.

Трубы в ППУ изоляции



Скорлупы из пенополиуретана для изоляции труб



Пенополиуретан Elastospray – универсальный утеплитель

Пенополиутерановые системы наделены множественными положительными свойствами, что сделало их незаменимыми для утепления труб различного предназначения:

  • отопительных систем;
  • канализационных;
  • водопроводных;
  • вентиляционных;
  • нефтепроводов;
  • газопроводов и др.

Наиболее востребованы работы по теплоизоляции пенополиуретаном труб холодного, горячего водоснабжения и отопления. За счет своих уникальных характеристик этот материал позволяет существенно увеличить эксплуатационные сроки трубопровода, сохранить температуру теплоносителя, предотвратить промерзание коммуникаций.

При утеплении труб горячего водоснабжения частных домов, коттеджей, промышленных предприятий можно предотвратить до 30% потерь тепла с использованием ППУ.

Жидкие системы Elastospray / Elastospor H производства немецкой компании BASF могут применяться для изоляции труб внутри зданий, и как утеплитель для труб отопления на улице – это идеальное решение для самых различных поверхностей. Материал адаптируется к любой поверхности независимо от ее форм и размеров.

ППУ Elastospray – утеплитель для труб, который имеет самую низкую теплопроводность среди существующих на рынке теплоизолирующих материалов – 0,028 Вт/(м·К). Этот утеплитель самый эффективный в отношении затрат на производство. Закрытопористая структура ячеек ППУ обеспечивает низкие параметры водопоглощения, надежную защиту от воздействия атмосферных воздействий, влияния высоких, низких температур.

Преимущества ППУ при теплоизоляции труб

Тепловая изоляция с помощью заливных пенополиуретановых систем Elastopor позволяет создавать сплошной слой изоляции без стыков, зазоров и швов. Это препятствует утечке тепловой энергии, так как мостики холода не образуются, обеспечивается практически полная герметизация и изоляция трубопроводов.
К основным преимуществам использования ППУ изоляции специалисты относят:

  • максимальные изолирующие свойства при нанесении пены минимальной толщины;
  • 100% адгезию с любыми материалами – полиэтиленом, различными металлами;
  • возможность эксплуатации утеплителя в широком диапазоне температур – от -80 °С до +130 °С.;
  • высокую скорость выполнения теплоизоляционных работ;
  • возможность нанесения в труднодоступных местах. Пена, попадая на утепляемую поверхность, многократно увеличивается в объеме, заполняет все пустоты в пространстве между трубой и окожушкой, обеспечивает ее прочную герметизацию, что предотвращает образование конденсата между слоем ППУ и труб, препятствует коррозии изолированного металла;
  • высокую пожароустойчивость, способность ППУ к самозатуханию;
  • экологичность покрытия и его безопасность для людей и окружающей среды;
  • неповреждаемость грызунами – крысы, мыши не гнездятся в этом материале, не устраивают в нем нор, ходов;
  • высокая механическая прочность застывшей пены Elastopor, под действием физических нагрузок слой ППУ не проседает, не растрескивается;
  • цена работы по теплоизоляции труб невысокая, зависит от трудоемкости процесса – бригада из 2 человек покроет за смену больше 300 м.

Практическое применение ППУ для изоляции трубопроводов

Жесткие системы Elastospray / Elastospor H применяются как изоляция трубопроводов тепловых сетей по технологии периодического впрыскивания пены под окожушку через специально предназначенные для этого отверстия.

Трубопроводы небольшого диаметра предварительно покрываются алюминием, нержавеющей сталью, после чего производится впрыскивание ППУ. Но наиболее часто этим материалом покрывают трубы большого диаметра. После нанесения пены ее покрывают краской, другими материалами, защищающими поверхность от ультрафиолетовых лучей.

Пенополиуретан успешно применяется как утеплитель для труб дымоходов (асбестовых, металлических, кирпичных).

С его помощью удается:

  • предотвратить образование конденсата, появление которого вызвано высоким перепадом температур между холодным наружным и горячим внутренним воздухом дымохода;
  • снизить риск разрушения дымохода от высоких температур в процессе его эксплуатации.

Изоляция трубопроводов отопления пенополиуретаном позволяет существенно сократить время монтажа утеплителя, снизить потери тепла, транспортируемого по теплоизолированным коммуникациям, обеспечить их надежную защиту от преждевременного износа.

Чтобы теплоизоляция трубопроводов обеспечила необходимые эксплуатационные условия сети, транспортирующей тепло, воду, другие рабочие жидкости, необходимо доверять такую работу профессионалам. ООО Edvans – один из лидеров на украинском рынке по применению пенополиуретановых смесей Elastospray / Elastospor H. Специалисты компании также выполняют работы по теплоизоляции холодильных трубопроводов, гарантируют качество, прочность и долговечность эксплуатации коммуникаций. С помощью ППУ бригады опытных мастеров произведут изоляцию трубопроводов нефти. Обращайтесь к профессионалам компании «Эдванс», которые в совершенстве владеют всеми необходимыми навыками и опытом выполнения работ с использованием современной технологии термоизоляции любых поверхностей пенополиуретановыми составами.

Наружная тепловая изоляция трубопроводов

Специалисты компании Edvans при наружном утеплении труб используют скорлупу – высокопрочный термостабильный жесткий пенополиуретан, которым покрываются трубы непосредственно на стройплощадке. При воздушном варианте прокладки коммуникаций заливка ППУ выполняется между утепляемой трубой и оцинкованной оболочкой. В случае бесканальной прокладки – между трубой и полиэтиленовой оболочкой.

Можно купить скорлупу для утепления труб, чтобы повысить срок эксплуатации трубопровода сверх расчетных параметров на 10-15 лет. При этом потери тепла уменьшатся на 3-5%, ремонтные расходы снизятся в 4 раза. Если какая-либо часть трубопровода придет в негодность, можно легко демонтировать утеплитель непосредственно в месте порыва, купить скорлупу для утепления труб нужного размера. Цилиндрический утеплитель легко заменить новым фрагментом.

Сравнение ППУ с другими материалами для утепления труб

Утепление трубопроводов может выполняться с использованием пенопласта, вспененных каучука, полиэтилена, минеральной ваты и других материалов.

Пенопласт

Пенопласт как утеплитель для труб, имеет более высокую по сравнению с ППУ теплопроводность – 0, 038 Вт/(м·К). Через поры пенопласта может проникать жидкость, что снижает его изоляционные характеристики и морозоустойчивость. Более высокими свойствами наделен экструдированный пенопласт, имеющий хорошую водостойкость.

Пенопласты также имеют другие недостатки:

  • невысокую стойкость к физическим воздействиям;
  • токсичность;
  • неустойчивость к воздействию нитрокрасок, ацетона, бензина.

Вспененный полиэтилен

Этот материал инертен по отношению к химическим веществам, быстро и удобно монтируется, имеет невысокую цену. При выборе изоляции для труб из вспененного полиэтилена следует обратить внимание на горючесть этого материала. При горении быстро плавится, может распространять горение на расположенные рядом конструкции.

Вспененный полиэтилен легко повреждается острыми предметами с возможным разрывом по длине изоляции. Поэтому при обнаружении порыва нужно сразу же проклеить разрыв специальным армирующим скотчем.

Вспененный каучук

Коэффициент теплопроводности этого материала составляет 0,034 Вт/(м·К). Эластичный, гибкий утеплитель, обеспечивающий также и эффективную изоляцию от шума. Может применяться в диапазоне температур от 200 °С до +175 °С. Но трубная изоляция из вспененного каучука имеет высокую стоимость. Также нужно строго выполнять технологию при его монтаже, иначе не удастся обеспечить расчетные параметры и защитить утеплитель от воздействия агрессивных сред, конденсата.

Чтобы при теплоизоляции трубопроводов были выдержаны все технологические требования, обеспечивалась надежная защита коммуникаций на протяжении всего срока их эксплуатации, существенно сократились потери тепла, обращайтесь к профессионалам ООО Edvans. Цена за работу по утеплению труб в компании приемлемая, сроки выполнения заказа соблюдаются, гарантии на высокие эксплуатационные характеристики материала на протяжении всего срока его использования, предоставляется.

ТИАЛ — Изоляция наружных теплотрасс

Тепловые сети наружного пролегания или, как их ещё называют воздушные или надземные, прокладываются в случаях необходимости временного строительства теплотрассы (байбас) или в тех местах, где невозможно проложить тепловую сеть под землёй. К примеру, в сейсмоопасных районах. Такие тепловые сети удобны в эксплуатации, быстро строятся и отличаются от других видов тепловых сетей своей низкой стоимостью.



Тепловая изоляция наружных трубопроводов. Теплоизоляционные материалы.


В качестве материалов для изоляции наружных теплотрасс применяются.

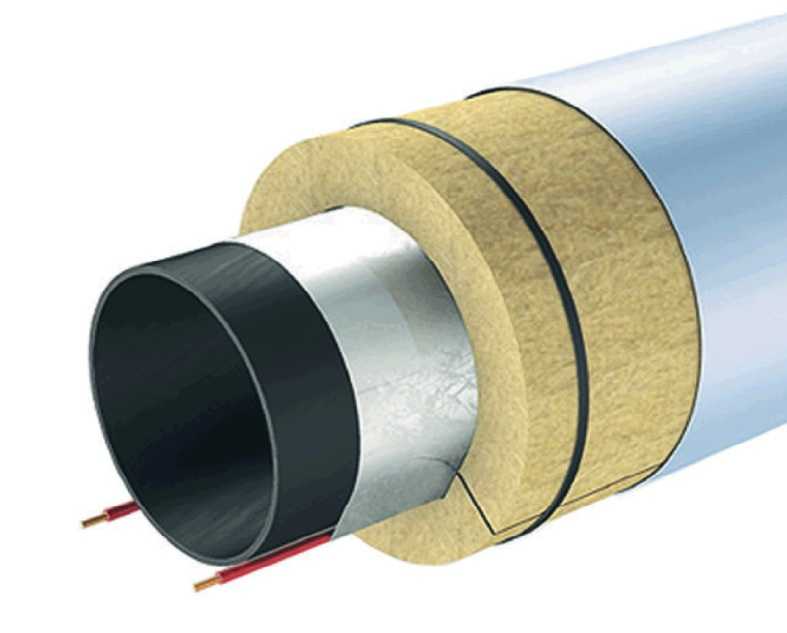

1. Теплоизоляция труб минватой.


Достоинства:

– минеральная вата практически не гигроскопична – при правильно организованной вентиляции в случае намокания тут же отдаёт излишнюю влагу;
– обеспечивает стабильность своих физико-химических свойств на протяжении всего периода эксплуатации;
– обладает достаточно длительным сроком службы

Недостатки:

– во время намокания теряет свои эксплуатационные свойства;
– имеет слабую прочность и уступает по этой характеристике другим теплоизоляционным материалам.



2. Теплоизоляция труб напылением ППУ, использование ППУ-скорлуп.


Достоинства:

– возможность создавать сплошную изоляцию, без стыков;
– является достаточно эластичным материалом;
– обеспечивает возможность быстрого монтажа;
– является биологически нейтральным материалом, не подвержен гниению, устойчив к микроорганизмам и образованию плесени;
– обеспечивает стабильные теплоизоляционные качества в широком диапазоне температур.

Недостатки:

– является достаточно горючим материалом и при горении выделяет в окружающее пространства высокотоксичные вещества;
– для напыления требуется специальное оборудование;
– не «дышит».

В последние годы получил распространение метод теплоизоляции труб скорлупами ППУ, но они также нуждаются в дополнительной защите.


3. Теплоизоляция труб пенобетоном.




Достоинства:

– высокие теплоизоляционные качества, не уступающие ППУ изоляции;
– монолитность, благодаря которой обеспечивается хорошая антикоррозийная защита из-за отсутствия мостиков холода и невозможность расхищения материала;
– высокая технологичность, которая обеспечивает возможность прокладывания теплотрассы в любой местности;
– высокие адгезионные свойства.

Недостатки:

– ограничения по толщине изоляции;
– необходимость защиты высохшей поверхности защитным слоем.

4. Армированный бетон (армобетон).


Достоинства:

– обеспечивается эффективная теплоизоляция;
– отсутствует возможность хищений.

Недостатки:

– высокая стоимость;
– сложность проведения монтажных работ;
– достаточно высокая хрупкость материала.



Очевидно, что каждый вид теплоизоляционного слоя необходимо защищать. Если этого не сделать, то он со временем под воздействием неблагоприятных внешних факторов будет нарушаться. Практика показывает, что неизолированные теплозащитные слои быстро разваливаются, рассыпаются, сгнивают и приходится проводить работы по их замене. Именно поэтому, сегодня, активно применяется защитная изоляция труб наружная.







Гидроизоляция теплоизоляционного слоя. Обзор основных материалов.



Приходится констатировать, что практически все виды такой изоляции обладают большими недостатками:



стеклоткань — крайне недолговечна, через 1 год теплотрассу, заизолированную стеклотканью, буквально не узнать. Ткань превращается в лохмотья, не говоря уже о полном отсутствии гидроизоляции и защиты от осадков;





рубероид – более долговечен, чем стеклоткань, но чрезмерно пожароопасен, зачастую выгорают целые теплотрассы;





оцинковка – отличный материал, долговечный и негорючий, но его очень быстро воруют. Если тепловая труба проходит вне черты города или вблизи дачных посёлков — то, как правило, оцинкованные листы исчезают на следующее утро после их установки.




По признанию большинства руководителей теплоснабжающих организаций, им приходится восстанавливать теплотрассы сотнями метров, что, в конечном счете, сказывается, как на качестве предоставляемых коммунальных услуг, так и на расходах, связанных с эксплуатацией тепловых сетей, которые превышают все мыслимые пределы.

Однако выход есть. Защита теплоизоляционного слоя наружных теплотрасс может быть выполнена с помощью термоусаживающийся ленты ТИАЛ-ЛЦП. Она не горюча, имеет привлекательный внешний вид, не теряет своих защитных свойств под воздействием низких или высоких температур. В этом случае теплотрасса будет максимально эффективной и долговечной.





Теплоизоляция трубопроводов в Санкт-Петербурге

Теплоизоляция трубопроводов в СПб | Изол

Монтаж изоляции трубопроводов в СПб | Изол

Изоляция трубопроводов и оборудования | Изол

Тепловая изоляция труб | Изол

Теплоизоляция труб | Изол

Тепловая изоляция трубопроводов отопления | Изол

Монтаж теплоизоляции трубопроводов | Изол

Монтаж изоляции трубопроводов | Изол

Теплоизоляция труб отопления | Изол

Работы по монтажу теплоизоляции трубопроводов | Изол

Работы по монтажу изоляции трубопроводов | Изол

Изоляция трубопроводов может состоять из одного или нескольких изолирующих слоёв. В зависимости от температурного режима технологического процесса, воздействия внешних факторов и назначения производят следующие виды изоляционных работ:

Пароизоляция — это мероприятие по предотвращению конденсации паров в изоляционной конструкции. Конденсат приводит к существенному увеличению теплопроводности теплоизоляционных материалов, коррозии и снижению срока эксплуатации трубопроводных систем.

Гидроизоляция — это комплекс мер по предотвращению воздействия влаги на изолируемую поверхность и теплоизоляцию.

Гидроизоляционная защита промышленных трубопроводных систем и оборудования подбирается для каждого конкретного случая индивидуально.

Шумоизоляция — мероприятие по снижению шумов возникающих при транспортировке вещества, позволяющее обеспечить комфорт.

Теплоизоляция — это совокупность различных методов направленных на минимизацию тепловых потерь теплоносителя при теплообмене с окружающей средой. Термоизоляция применяется как в горячих, так и в холодных трубопроводных системах, где по технологии необходима транспортировка веществ с заданной температурой.

Любые высококачественные изоляционные материалы не смогут принести должного результата при их неграмотном монтаже.

Мы предоставляем профессиональные услуги по монтажу изоляции трубопроводов в СПб и ЛО более 10 лет, что позволяет гарантировать качество теплоизоляционных работ.

Тепловая изоляция трубопроводов

Тепловая изоляция трубопроводов и оборудования — это комплекс мероприятий, направленный на максимальное снижение теплообмена между теплоносителем и окружающей средой, а также необходимый в целях повышения техники безопасности.

Термоизоляция применяется в системах отопления, холодного и горячего водоснабжения, в технологических системах с отрицательными температурами транспортируемых веществ-хладагентов, для теплоизоляции труб в котельных, тепловых сетей, тепловых пунктов и т. п. Основным материалом, для поверхностей с положительными температурами являются маты и цилиндры из минеральной ваты (Rockwool, Paroc и т.п.) Применение минеральной ваты для тепловой изоляции труб с отрицательными температурами возможно только с применением гидроизоляции.

Значительно реже, но в силу особенностей производства и конструктивных решений применяют материалы из вспененного каучука (изоляцию K-Flex, Armaflex и т.п.) устойчивую к вибрации и влаге. Для тепловой изоляции труб с отрицательными температурами теплоносителей вспененный каучук является идеальным выбором. Его применение при утеплении труб предотвращает образование конденсата и проникновение влаги вглубь теплоизоляционной конструкции благодаря влагонепроницаемости закрытой ячеистой структуры этого материала и герметичности стыков при качественно выполненном монтаже тепловой изоляции.

Теплоизоляция труб отопления

Теплоизоляция труб отопления является важным элементом энергосбережения как автономных, так и центральных магистральных систем. Она сокращает потери тепла транспортируемого теплоносителя и повышает КПД отопительной системы, а также защищает изолируемую поверхность от конденсации влаги, замедляя процесс коррозии.

Для тепловой изоляции трубопроводов отопления на Российском рынке представлено огромное количество изоляционных материалов на основе вспененного каучука, полиэтилена, пеностекла, пенополиуретана, пенополистирола, минеральной ваты и т.п.

При выборе теплоизоляционного материала и его толщины необходимо учитывать температуру теплоносителя, диаметр изолируемых труб, расположение и условия обслуживания системы отопления.

Для теплоизоляции труб отопления магистральных сетей, котельных, центральных теплофикационных пунктов и т.п. широкое применение получили минеральная вата и материалы на основе вспененного каучука такие как K-Flex и Armaflex. Для тепловой изоляции трубопроводов отопления малого диаметра подходит теплоизоляция из жестких минераловатных цилиндров кашированных алюминиевой фольгой или трубчатые материалы вспененных полимеров, значительно ускоряющих процесс монтажа.

Услуги по изоляции труб и оборудования в СПб.

Мы предлагаем свои услуги по монтажу изоляции трубопроводов в СПб и ЛО.

Выполним для Вас работы по монтажу теплоизоляции трубопроводов:

  • Магистралей тепловых сетей
  • Масло и нефтепроводов
  • Паропроводов
  • Систем отопления
  • Конденсатопроводов
  • Криогенных трубопроводных систем
  • Систем горячего и холодного водоснабжения
  • Запорной и регулирующей арматуры
  • И т.п.

Мы имеем солидный опыт работ по монтажу теплоизоляции трубопроводов и оборудования всеми видами теплоизоляционных материалов представленными на Российском рынке. Собственное производство защитных металлических кожухов для изоляции труб из оцинкованной стали, алюминия и нержавеющей стали. Все работы по монтажу изоляции трубопроводов производятся в соответствии с требованиями действующих стандартов и нормативов, качественно и в срок.

Обратившись к нам Вы останетесь довольны ответственным и высокопрофессиональным предоставлением теплоизоляционных услуг.

Сотрудничая с нами Вы значительно экономите своё время и деньги.

Проконсультироваться по стоимости услуг и запросить коммерческое предложение Вы можете с помощью форм обратной связи или связавшись с нами по телефону.

Будем рады сотрудничеству! Звоните!

Теплоизоляция трубопроводов | Проммонтаж-Л

Теплоизоляция трубопроводов — одно из самых важных направлений в энергосбережении. При правильном устройстве теплоизоляционных покрытий можно сократить потребление энергоресурсов до 50%.

На сегодняшний день теплоизоляция трубопроводов является важнейшим фактором качественного энергосбережения. Основной ее задачей является снижение уровня потери тепла при перемещении теплоносителя на расстояние.

Монтаж теплоизоляции производится после испытания системы и окраски трубопроводов.

Наша компания осуществит качественную теплоизоляцию трубопроводов различного диаметра. При производстве работ мы используем только современные материалы — на основе минераловатных волокон и всепненного каучука.

Выпускается изоляция для труб в форме сегментов (или скорлуп), гибких трубок, матов и листов, а также более сложных поверхностей. Минеральная вата также используется как наполнитель сэндвич-панелей, которые используются при строительстве быстровозводимых зданий и сооружений. В зависимости от ожидаемых функций следует подбирать правильный тип теплоизоляции для каждого конкретного объекта.

  • Энергосберегающая. Основная цель осуществления теплоизоляции трубопроводов заключается в обеспечении минимальной потери тепла при отоплении или подаче горячих жидкостей на производствах, а также в удерживании холода при кондиционировании и работе холодильного оборудования.
  • Предотвращение накапливания конденсата на изолируемой поверхности. При изоляции холодных трубопроводов (кондиционирование, вентиляция, холодильное оборудование) теплоизоляция труб призвана защитить поверхность от образования конденсата. Для соблюдения этой функции монтаж изоляции должен быть произведен с особой тщательностью — все стыки в изоляции должны быть прочно заделаны или закрыты специальными паронепроницаемыми материалами.
  • Пожаростойкость и работа при высоких температурах

 Мы используем только проверенные высококачественные материалы следующих производителей:





В качестве защитного покрывного слоя теплоизоляции мы используем покрытие из листа алюминия, оцинкованного листа либо нержавеющей стали. Покровный слой – служит защитой для теплоизоляции от солнечных лучей, а также от повреждения теплоизоляции людьми, обслуживающими трубопроводы. Монтаж защитного слоя теплоизоляции производиться с помощью нержавеющих или оцинкованных заклепок, саморезов. Также мы производим и устанавливаем съемные защитные кожухи изоляции на защелках. Это дает большой плюс при обслуживании трубопровода или при устройстве в него врезки, так как при демонтаже покрывной слой не повреждается и может быть использован заново.

У каждого из теплоизоляционных материалов есть свои плюсы и минусы:

ТИП ТЕПЛОИЗОЛЯЦИИ ПЛЮСЫ МИНУСЫ
Теплоизоляция на основе минераловатных волокон
  • Не крошится и не ломается при низких температурах — возможен монтаж в холодных складах
  • Долговечная
  • Негорючая
  • Вредна для здоровья — монтаж следует проводить применяя средства индивидуальной защиты: перчатки, распираторы
  • При намокании (течь трубы) не сможет полностью выполнять своих функций. В случае если трубопровод находится на улице, то это грозит полным промерзанием трубы в холодный период
Теплоизоляция на основе вспенненого каучука
  • Нетоксичная
  • Долговечная
  • Не опасна для здоровья человека
  • При низких температурах крошится и ломается, клей тереяет свои свойства. Необходимо оборудовать участок, где производится теплоизоляция теплыми палатками
  • При отсутсвии защитного кожуха склевывается птицами и выедается грузунами



Выбор теплоизоляции — ответственный шаг. Мы поможем подобрать и расчитать теплоизоляцию трубопроводов для Вас, а также произвести монтаж. Для изготовления теплоизоляционного слоя трубопроводов требуется определенный опыт и навык. Изолировщики ООО «Проммонтаж–Л» качественно и в срок выполнят самую сложную работу.



На многих предприятиях теплоизоляция труб должна выдерживать воздействие высоких температур изолируемых поверхностей. В этом случае требования к пожарной безопасности предписывают использование для теплоизоляции труб негорючих или отвечающих определенным классам пожарной опасности материалы. Оптимальным выбором для соблюдения требований по огнестойкости станет изоляция труб на основе пеностекла или базальтового волокна. Для произведения качественной и долговечной теплоизоляции труб следует придерживаться установленных правил и норм монтажа, а также учитывать специфику каждого изолируемого объекта.

Наши специалисты успешно произвели монтаж теплоизоляции на таких объектах как: компания «Данон Индустрия», АПХ «Мираторг», ООО «Одинцовская кондитерская фабрика», «Перфетти Ван Мелле» и другие.

При устройстве теплоизоляции мы руководствуемся СНиП 41-03-2003 и СП411032000, ПБ 03-585-03.

Промышленная изоляция труб 101: Лучшие типы и материалы

Промышленная изоляция труб обеспечивает барьер между содержимым трубы и внешней средой, что особенно важно в зданиях, где температура труб из железа, меди, ХПВХ, ПВХ и нержавеющей стали может варьироваться от 0°F до 1000°F (от -18°C до 538°C). Изоляция промышленных труб играет решающую роль в обеспечении эффективности, безопасности, долговечности здания и качества внутренней среды (IEQ).

Обеспечение долговременной целостности изоляции и трубы требует выполнения нескольких важных шагов до и после нанесения изоляции на трубу:

  • Шаг 1. Защитите трубу от коррозии с помощью геля Polyguard Corrosion Control Gel RG-2400
  • Шаг 2. Остановите потери тепла с помощью фенольной изоляции PolyPhen®
  • Шаг 3. Предотвращение образования конденсата и проникновения влаги с помощью Insulrap 30 NG, Alumaguard® Lite, пленки ZEROPERM® и бутиловой ленты VaporGuard™
  • Шаг 4. Защитите пароизоляцию с помощью InsulShield™ Outerwrap™

Зачем нужна изоляция труб

  • Повышает энергоэффективность: Тепловая изоляция труб снаружи труб предотвращает передачу тепла и значительно повышает энергоэффективность конструкции.
  • Повышает безопасность рабочих: Изоляция труб повышает комфорт рабочих и защищает их от травм и ожогов.
  • Предотвращает замерзание: Изоляция наружных труб при температурах ниже точки замерзания снижает вероятность закупорки и возможного разрыва, потенциально повреждая как трубы, так и здание.
  • Предотвращает образование конденсата: Изоляция препятствует образованию конденсата на трубах. Конденсат может вызвать ржавчину и привести к нездоровой и структурно повреждающей плесени.
  • Звукоизоляция: акустическая изоляция труб обеспечивает слой звукоизоляции для зданий, требующих значительного контроля шума, таких как кинотеатры и больницы. Проводящая природа труб делает их особенно подходящими для передачи звука из одной области здания в другую. Звукоизоляция может глушить звук. Он также может служить буфером, препятствующим перемещению акустических колебаний из трубы на другую поверхность, например пол или стену.

Установка и защита изоляции труб с помощью продуктов Polyguard

Международный кодекс по энергосбережению 2021 г. (IECC C403.12.3) требует изоляции трубопроводов, связанных с системами отопления или охлаждения, по которым проходит жидкость с рабочей температурой 105°F или выше, или 60°F или меньше. Кроме того, вы должны защищать изолированные трубопроводы, подверженные атмосферным воздействиям, от солнечного света, влаги и ветра, которые могут повредить изоляцию и снизить ее эффективность.

К счастью, Polyguard предлагает все продукты, необходимые для защиты трубопроводов от коррозии, потери тепла, влаги и атмосферных воздействий: гель для контроля коррозии RG-2400, фенольная изоляция PolyPhen®, Insulrap 30 NG, Alumaguard® Lite, пленка ZEROPERM®, VaporGuard. ™ Butyl Tape и InsulShield™ Outerwrap™.

Четыре шага для обеспечения надежной изоляции промышленных труб

Шаг 1

Нанесите слой ReactiveGel RG-2400 (Blue Goo) для предотвращения коррозии под изоляцией (CUI).

Используя кисть, химические перчатки из ПВХ или валик, нанесите толстый слой RG-2400 на чистую, очищенную от ржавчины и мусора трубу, пока металл не исчезнет. Для больших труб или сосудов можно напрямую применять RG-2400. Для больших труб мы также рекомендуем установить нашу сетчатую ткань перед нанесением изоляции и пароизоляции.

Всегда надевайте защитные очки и респиратор при использовании продуктов RG-2400.

Polyguard предлагает ряд продуктов для предотвращения CUI, которые отвечают конкретным потребностям вашей отрасли:

  • RG-2400 ET – выдерживает рабочие температуры 350° F (177° C), что очень важно для паропроводов с температурными циклами от комнатной до горячей
  • RG-2400 LT – может применяться в любой системе с температурой до 250º F (121º C)
  • RG-2400 NP – для новых трубопроводных систем до 230ºF
  • RG-2400 AK – предотвращает растрескивание нержавеющей стали и меди под напряжением CUI, используется на линиях HOT в процессе эксплуатации при температуре до 250ºF (121ºC)
  • RG-CHW — решение для CUI в системах с охлажденной водой с температурным диапазоном от 40ºF до -140ºF

Шаг 2

Установите фенольную изоляцию PolyPhen® для предотвращения потерь тепла.

Фенольная изоляция PolyPhen®, установленная поверх RG-2400, эффективно останавливает поток тепла и пара в трубу и из нее. Технология компьютерной резки, разработанная специализированными производителями, значительно повышает ценность изоляционной системы, обеспечивая постоянное плотное прилегание при применении фенольной изоляции PolyPhen®.

Экологически безопасный, огнестойкий, с закрытыми порами Polyguard PolyPhen® предлагает ряд жестких пенопластов с различной плотностью изоляции, предназначенных для коммерческих и промышленных применений, таких как системы трубопроводов, сосуды, резервуары и воздуховоды. При теплопроводности от 0,17 до 0,24 БТЕ дюйм/(ч·фут2) вы можете применять изоляцию PolyPhen® с закрытыми порами для изоляции поверхностей, работающих в диапазоне температур -29от 0°F до +250°F (от -180°C до +120°C). Толщина изоляции зависит от температуры трубы.

Почему выбирают фенольную изоляцию?

Фенольные материалы получаются в результате реакции, когда твердые вещества, фенольная смола и поверхностно-активный агент смешиваются для создания сети пузырьков, отвержденных в пенопласт с закрытыми порами, что повышает его термическую и влагостойкость по сравнению с пенопластом с открытыми порами .

  • Благодаря низкой теплопроводности изоляционные свойства вдвое выше, чем у других изоляционных материалов, таких как пеностекло (частично закрытые ячейки), эластомер (закрытые ячейки) и волокнистое стекло (открытые ячейки).
  • Высокое значение R и низкая теплопроводность экономят деньги, поскольку требуется меньше изоляции для сохранения тех же характеристик, что и у других распространенных изоляционных материалов.
  • Он соответствует стандарту ASTM E84 25/50 класса A по воспламенению и дымообразованию, а многие фенольные пенопласты вообще не горят при испытании на пламя E84, что дает идеальную оценку 0/0.
  • Фенольная изоляция производит очень низкий уровень выбросов токсичных газов. Отработанная изоляция также может быть повторно использована и превращена в новый продукт.

Этап 3

Нанесите пароизоляционный слой: пленки Insulrap 30 NG, Alumaguard или ZEROPERM® поверх изоляции для контроля проникновения влаги. Для небольших работ используйте бутиловую ленту VaporGuard™.

В сочетании с нашим RG-2400 на изолированных трубах компания Polyguard рекомендует применять нашу гибкую облицовку и пароизоляцию с нулевой проницаемостью: пленки Insulrap™, Alumaguard® и ZEROPERM®. Пароизоляция изолированных трубопроводов, особенно в холодных системах или в условиях высокой влажности, например, на побережье Мексиканского залива, помогает замедлить проникновение паров влаги из атмосферы в изоляцию, обеспечивая целостность и функционирование механической системы трубопроводов.

Пароизоляция Insulrap™ 30 NG

В холодильных, криогенных и химических процессах обычно используется наша оригинальная самовосстанавливающаяся пароизоляционная мембрана Insulrap™ 30 NG. Insulrap™ 30 NG с низкой водопроницаемостью состоит из прочной полимерной пленки, покрытой слоем прорезиненного битума, специально разработанного для этого применения.

Для нанесения Insulrap™ 30 NG по принципу «отслаивай и приклеивай»:

  1. Снимите одноразовую прокладку с силиконовым покрытием и сразу же оберните трубку сигаретой, обеспечив 2-дюймовый нахлест мембраны на саму себя.
  2. На стыках оберните 4-дюймовыми полосками встык.
  3. Прижмите валиком, чтобы убедиться, что барьер прилегает к изоляции.

Вы можете использовать Insulrap™ 30 NG при захоронении, если он покрыт механической оболочкой. Тем не менее, см. спецификации для Insulrap™ 50 NG или Insulrap™ 125 No Torch для непосредственного заглубления.

Insulrap™ 30 NG имеет несколько особенностей, позволяющих сократить трудозатраты и затраты на материалы по сравнению с покрытиями из мастики/ткани/мастики:

  • Однородная заводская толщина 0,30 мил
  • Самовосстанавливающиеся круги
  • Эластомерные свойства, которые компенсируют расширение и сжатие подложки
  • Белый цвет для улучшения отражательной способности в полевых условиях перед покрытием
Alumaguard® и Alumaguard® Cool Wrap™

Polyguard с нулевой проницаемостью Эластичная, энергосберегающая и гибкая оболочка Alumaguard®, защищающая от атмосферных воздействий, препятствует проникновению влаги, воздуха и паров в изоляцию наружных воздуховодов, систем охлаждения и охлажденной воды. трубопроводы, резервуары, сосуды и оборудование.

Alumaguard® самозаживляет небольшие проколы, устойчив к ультрафиолетовым (УФ) лучам, расширяется и сжимается с нижележащими подложками, а также обладает превосходными свойствами излучательной способности и звукопоглощения (STC 18). Ярко-белая пленка Alumaguard® Cool Wrap™ соответствует требованиям CA Title 24, CRRC и ENERGY STAR.

Alumaguard® можно легко наносить, отделять и приклеивать к жесткой изоляции наружных трубопроводов и воздуховодов, а также к чистым и сухим воздуховодам из неизолированного металла.

Реверсивная пароизоляционная мембрана ZEROPERM®

Пароизоляция ZeroPerm® обеспечивает максимальную защиту от влаги для всех типов изоляции при температурах ниже температуры окружающей среды, низких температурах и криогенных условиях в системах трубопроводов, воздуховодов или резервуаров. Трехслойная композитная мембрана ZEROPERM состоит из белой полиэфирной пленки толщиной 0,5 мил, алюминиевой фольги толщиной 1,0 мил и одной прозрачной полиэфирной пленки толщиной 0,5 мил. Фольга создает нулевую проницаемость, в то время как слои полиэстера защищают фольгу и обеспечивают белую отделку, прочность и сопротивление разрыву. Производитель обычно устанавливает ZEROPERM на заводе; однако вы также можете установить его в полевых условиях.

Лента VaporGuard™

Бутиловая лента VaporGuard™ (неотвердевающий эластомер) для небольших работ предотвращает проникновение влаги вдоль трубы и в системы изоляции с подогревом в концевых и изоляционных стыках. Она обеспечивает превосходную гибкость при низких температурах при -20ºF. Кроме того, простая в использовании лента VaporGuard™ имеет съемную бумажную подложку для ускорения работы.

Этап 4

Для защиты пароизоляции накройте ее внешней пленкой InsulShield™ 9 от Polyguard.0003

Наружная обертка InsulShield™ от Polyguard защищает пароизоляционные материалы Insulrap™ при прямом заглублении в скалистых районах. Изготовленный из переработанного геотекстиля, InsulShield™ поглощает нагрузку на почву, обеспечивает дополнительную защиту от проколов на 400 фунтов на квадратный дюйм и перемещает влагу с поверхности изоляции на внешнюю сторону внешней оболочки.

Конструкция InsulShield™ позволяет размещать мембранные системы изоляции и гидроизоляции перед засыпкой, защищая мембрану до и во время строительства. InsulShield™ позволяет инженеру заменить чистую, не содержащую камней обратную засыпку более дорогостоящей обратной засыпкой из песка.

Изоляция промышленных труб с помощью продуктов Polyguard

Продукты Polyguard представляют собой превосходное решение для создания барьера между содержимым трубы и внешней средой, предотвращения коррозии трубы, потери тепла, конденсации и внешних повреждений, что жизненно важно для защиты целостности трубы, изоляции. производительность, а также энергоэффективность, безопасность, долговечность и IEQ здания.

Не стесняйтесь обращаться к специалистам Polyguard за дополнительной информацией об обеспечении надежности изоляции промышленных труб.

Изоляция паропровода 101 | Rasmussen Mechanical

Котел, горелка

Райан Уолдрон

Неизолированные трубопроводы постоянно расходуют энергию. Хотя никто не пытается тратить деньги впустую, отказ от ремонта поврежденной или снятой изоляции может быть равноценен смыванию денег в канализацию. В этой статье мы расскажем об основах изоляции паропроводов и о том, как вы можете принять обоснованное решение.

Зачем изолировать трубы?

По данным Министерства энергетики США: «Изоляция обычно может снизить потери энергии на 90% и помочь обеспечить надлежащее давление пара на заводском оборудовании. Любая поверхность, температура которой превышает 120 °F, должна быть изолирована, включая поверхности котлов, трубопроводы возврата пара и конденсата, а также фитинги».

Изоляция паропровода — хорошее начало, но это только начало. При потерях энергии свыше 90 % вам также следует изолировать клапаны, ловушки, компоненты теплопередачи и все, что возможно. Это может потребовать использования съемной изоляции, чтобы вы могли тестировать ловушки и при необходимости осматривать компоненты.

Добавьте к этому тот факт, что изолированные трубы и сифоны создают более безопасную рабочую среду, и изоляция становится легкой задачей.

Типы изоляции паровых трубопроводов

Наиболее распространенным типом изоляции является силикат кальция и минеральные волокна. Стекловолокно (или пеностекло) — еще один распространенный выбор для изоляции паровых труб. Оба могут выдерживать высокие температуры и обеспечивают хорошую изоляцию.

Другие типы изоляции труб включают полиуретан, полистирол, минеральную вату или полиизоцианурат.

Также важно отметить, что трубопроводы, которые будут подвергаться воздействию внешних условий, потребуют дополнительной защиты. Обычно это алюминий, окрашенный холст, пластик или покрытие из листового металла для защиты трубопровода от солнечного света, ветра и погодных условий.

Выбор правильной изоляции паропровода

Инженеры будут указывать толщину изоляции при проектировании системы. Однако во время ремонта или реконструкции вы должны следовать ASHRAE 90.1 и Международному кодексу энергосбережения (IECC) 2012 года, в которых указаны основные требования. Приведенная ниже таблица изоляции пара, парового конденсата, систем водяного отопления и бытовых систем поясняет эти требования.

Таблица

предоставлена ​​Министерством энергетики США

а. Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом: T = r {(1 + t/r)K/k – 1}, где: T = минимальная толщина изоляции (дюймы), r = фактический внешний радиус трубы (дюймы), t = толщина изоляции, указанная в этой таблице для применимой температуры жидкости и размера трубы, K = электропроводность альтернативного материала при средней номинальной температуре, указанной для применимой температуры жидкости (БТЕ•дюйм/ч) •ft2• °F) и k = верхнее значение диапазона проводимости, указанного в этой таблице, для применимой температуры жидкости. б. Эти значения толщины основаны только на соображениях энергоэффективности. Иногда требуется дополнительная изоляция по соображениям безопасности/температуры поверхности. в. Для трубопроводов диаметром менее 1-1/2 дюйма, расположенных в перегородках в кондиционируемых помещениях, допускается уменьшение этих толщин на 1 дюйм (до корректировки толщины, требуемой в сноске а), но не до толщины менее 1 дюйма. д. Для непосредственно подземных трубопроводов систем отопления и горячего водоснабжения допускается уменьшение этих толщин на 1,5 дюйма (до корректировки толщины, требуемой в сноске а), но не до толщины менее 1 дюйма

Даже с учетом этих стандартов бывает сложно определить, какая изоляция подходит для вашего конкретного применения. К счастью, у NAIMA (Североамериканской ассоциации производителей изоляции) есть бесплатный инструмент, который вы можете использовать, чтобы помочь.

3E Plus — это бесплатный инструмент, который можно использовать для подбора оптимального типа и толщины изоляции для вашей трубопроводной системы. Это также может помочь вам рассчитать периоды окупаемости, чтобы вы могли принять обоснованное решение.

Работа с экспертами

Уже более 50 лет мы консультируем, проектируем и строим механические проекты для коммерческих, промышленных и институциональных объектов. Из-за коррозионной природы многих технологических жидкостей мы строго придерживаемся принципов испытаний и проверки материалов и компонентов. Мы можем сделать все, от изоляции паропровода до новых установок. Наши решения для трубопроводов включают:

  • Монтаж и проектирование паровых трубопроводов
  • Промышленные и коммерческие трубопроводы природного газа
  • Проектирование и монтаж технологических трубопроводов
  • Трубопровод горячей и холодной воды
  • Сварка труб
  • Все прочие механические трубопроводы

Наши специалисты могут установить системы трубопроводов в местах с большим скоплением людей и обычно устанавливают следующее:

  • Трубопровод из углеродистой стали
  • Трубопровод из нержавеющей стали
  • Медные трубы
  • Оцинкованные трубы
  • Трубопровод ПВХ
  • Трубопровод из ковкого чугуна
  • Трубопровод из инконеля
  • Алюминиевый трубопровод

Свяжитесь со специалистами по трубопроводам Rasmussen Mechanical уже сегодня!

Механическая изоляция.

Изоляция трубопроводов

Трубопровод играет центральную роль во многих промышленных процессах на химических или нефтехимических установках, таких как электростанции, поскольку он соединяет основные компоненты, такие как приборы, колонны, сосуды, котлы, турбины и т. д., друг с другом и облегчает поток материалов и энергии.

Чтобы гарантировать правильный технологический цикл, состояние среды в трубах должно оставаться в установленных пределах (например, температура, вязкость, давление и т. д.).

В дополнение к правильной изометрической конструкции и креплению трубопровода изоляция трубопровода также выполняет важную функцию. Он должен обеспечивать эффективное снижение потерь тепла и постоянную экономичную и функциональную работу установки. Только так можно гарантировать максимальную эффективность технологического цикла на протяжении всего расчетного срока службы без потерь в результате отказов.

К основным факторам эффективности и производительности трубопроводов для перерабатывающей промышленности относятся: энергоэффективность, надежность и надежность в различных условиях, функциональность управления технологическим процессом, соответствующая несущая конструкция, подходящая для условий эксплуатации, а также механическая прочность. Теплоизоляция трубопроводов играет важную роль в выполнении этих требований.

Теплоизоляция

Функции надлежащей теплоизоляции трубопроводов включают в себя..

  • Снижение тепловых потерь (экономия затрат)
  • Сокращение выбросов CO 2 выбросов
  • Защита от замерзания
  • Контроль процесса.. обеспечение стабильности температуры процесса
  • Шумоподавление
  • Защита от конденсата
  • Защита персонала от высоких температур

Применимые стандарты – несколько примеров..

  • NACE SP0198 (Контроль коррозии под теплоизоляционными и огнезащитными материалами – системный подход)
  • MICA (Национальные стандарты коммерческой и промышленной изоляции)
  • DIN 4140 (Изоляционные работы на технических промышленных объектах и ​​технических объектах)
  • AGI Q101 (Изоляционные работы на компонентах электростанции)
  • Руководство CINI «Изоляция для промышленности»
  • БС 5970 (Свод правил по теплоизоляции трубопроводов, воздуховодов, сопутствующего оборудования и других промышленных установок)

Минимальная толщина изоляции трубы

Диапазон рабочих температур жидкости и использование (°F) Проводимость изоляции
Электропроводность
БТЕ · дюйм /(ч · фут) 2 · °F) б
Среднее значение
Рейтинг
Температура, °F
> 350 0,32 — 0,34 250
251 — 350 0,29 — 0,32 200
201 — 250 0,27 — 0,30 150
141 — 200 0,25 — 0,29 125
105 — 140 0,21 — 0,28 100
40 — 60 0,21 — 0,27 75
< 40 0,20 — 0,26 75
Номинальный размер трубы или трубы (дюймы)
< 1 1 до < 1-1/2 1-1/2 до < 4 от 4 до < 8 ≥ 8
4,5 5,0 5,0 5,0 5,0
3,0 4,0 4,5 4,5 4,5
2,5 2,5 2,5 3,0 3,0
1,5 1,5 2,0 2,0 2,0
1,0 1,0 1,5 1,5 1,5
0,5 0,5 1,0 1,0 1,0
0,5 1,0 1,0 1,0 1,5

a Для трубопроводов диаметром менее 1-1/2 дюйма (38 мм), расположенных в перегородках в кондиционируемых помещениях, допускается уменьшение этой толщины на 1 дюйм (25 мм) (до корректировки толщины, требуемой в сноске b), но толщиной не менее 1 дюйма (25 мм).

b Для изоляции вне указанного диапазона проводимости минимальная толщина (T) определяется следующим образом.

Где..

T = Минимальная толщина изоляции
r = Фактический внешний радиус трубы
T = Толщина изоляции, указанная в таблице для применимой температуры жидкости и размера трубы
K = Проводимость альтернативного материала при средней номинальной температуре, указанной для применимой температуры жидкости (Btu x дюйм/ч x фут2 x °F) и
k = Верхнее значение диапазона проводимости, указанного в таблице для применимой температуры жидкости

c допускается толщина на 1-1/2 дюйма (38 мм) (до корректировки толщины, требуемой в сноске b, но не до толщины менее 1 дюйма (25 мм).


1. Труба 2. Изоляция 3. Зажим или вязальная проволока 4. Листовая облицовка
5. Винт или заклепка из листового металла

Обшивка

Для защиты изоляции от атмосферных воздействий, механических нагрузок и (потенциально коррозионных) следует применять соответствующую облицовку. загрязнение. Выбор подходящей облицовки зависит от различных факторов, таких как рабочие нагрузки, ветровые нагрузки, температура и условия окружающей среды.

При выборе соответствующей облицовки учитывайте следующие моменты..

  • Как правило, оцинкованная сталь чаще, чем алюминий, используется внутри помещений из-за ее механической прочности, огнестойкости и низкой температуры поверхности (по сравнению с алюминиевой облицовкой).
  • В агрессивных средах, например, на открытом воздухе на палубе, где соленая вода вызывает коррозию, в качестве облицовки используется алюминированная сталь, нержавеющая сталь или полиэстер, армированный стекловолокном. Нержавеющая сталь рекомендуется для использования в условиях пожароопасности.
  • Тип материала влияет на температуру поверхности облицовки. В качестве общего правила действует следующее: чем ярче поверхность, тем выше температура поверхности.
  • Чтобы исключить риск гальванической коррозии, используйте только те комбинации металлов, которые не подвержены коррозии из-за их электрохимических потенциалов.
  • Для звукоизоляции на утеплитель или внутрь облицовки укладывается шумопоглощающий материал (свинцовый слой, полиэтиленовая фольга). Чтобы снизить риск возгорания, ограничьте температуру поверхности облицовки до максимальной рабочей температуры шумопоглощающего материала.

Ссылка(и)..
https://www.wbdg.org и http://www.roxul.com

Подробнее о механической изоляции

Часть 1: Типы и материалы

Часть 2: Требования к пространству для изоляции

Часть 3: Изоляция трубопроводов

Механическая изоляция – типы и материалы

Любая поверхность, которая горячее окружающей ее среды, теряет тепло. Потери тепла зависят от многих факторов, но доминирующими являются температура поверхности и ее размер.

Нанесение изоляции на горячую поверхность снизит температуру внешней поверхности. За счет изоляции поверхность на объектах увеличится, но относительный эффект снижения температуры будет намного больше, а потери тепла сократятся.

Аналогичная ситуация возникает, когда температура поверхности ниже температуры окружающей среды. В обоих случаях теряется часть энергии. Эти потери энергии можно уменьшить, укладывая практичную и экономичную изоляцию на поверхности, температура которых сильно отличается от температуры окружающей среды.

Изоляционные материалы или системы также можно классифицировать по диапазону рабочих температур.

Существуют различные мнения относительно классификации механической изоляции по диапазону рабочих температур, для которого используется изоляция. Например, слово криогеника означает «производство ледяного холода»; однако этот термин широко используется как синоним для многих низкотемпературных применений. Точно не определено, в какой точке температурной шкалы заканчивается охлаждение и начинается криогеника.

Национальный институт стандартов и технологий в Боулдере, штат Колорадо, считает, что область криогеники связана с температурами ниже -180°C. Они основывали свое определение на понимании того, что нормальные температуры кипения так называемых постоянных газов, таких как гелий, водород, азот, кислород и обычный воздух, лежат ниже -180°C, в то время как фреоновые хладагенты, сероводород и другие распространенные хладагенты имеют температуру кипения выше -180°С.

Понимая, что некоторые из них могут иметь другой диапазон рабочих температур, по которому можно классифицировать механическую изоляцию, в отрасли механической изоляции обычно используются следующие определения категорий..


Категория Определение
Криогенные приложения -50°F и ниже
Тепловые приложения..
Охлаждение, холодная вода и применение при температурах ниже температуры окружающей среды от -49°F до +75°F
Средняя и высокая темп. приложения от +76°F до +1200°F
Применение огнеупоров +1200°F и выше

Ячеистая изоляция состоит из небольших отдельных ячеек, соединенных между собой или изолированных друг от друга, образующих ячеистую структуру. Стекло, пластмассы и резина могут составлять основной материал, и используются различные пенообразователи.

Ячеистая изоляция часто дополнительно классифицируется как открытая ячейка (т.е. ячейки соединяются между собой) или закрытая ячейка (ячейки изолированы друг от друга). Как правило, материалы с содержанием закрытых ячеек более 90% считаются материалами с закрытыми ячейками.

Волокнистая изоляция состоит из волокон малого диаметра, которые тонко делят воздушное пространство. Волокна могут быть органическими или неорганическими, и они обычно (но не всегда) удерживаются вместе связующим. Типичные неорганические волокна включают стекло, каменную вату, шлаковую вату и алюмосиликат.

Волокнистые изоляционные материалы далее классифицируются как изоляционные материалы на шерстяной или текстильной основе. Утеплители на текстильной основе состоят из тканых и нетканых волокон и нитей. Волокна и пряжа могут быть органическими или неорганическими. Эти материалы иногда поставляются с покрытиями или в виде композитов для определенных свойств, например. атмосферостойкость и химическая стойкость, отражательная способность и т. д.

Хлопчатобумажная изоляция состоит из мелких частиц или чешуек, которые тонко делят воздушное пространство. Эти чешуйки могут или не могут быть связаны вместе. Вермикулит, или вспученная слюда, представляет собой чешуйчатый утеплитель.

Гранулированные изоляционные материалы состоят из небольших узелков, содержащих пустоты или пустоты. Эти материалы иногда считаются материалами с открытыми порами, поскольку газы могут перемещаться между отдельными пространствами. Изоляция из силиката кальция и формованного перлита считается гранулированной изоляцией.

Отражающая изоляция & Обработка добавляется к поверхностям для снижения коэффициента излучения длинных волн, тем самым уменьшая передачу лучистого тепла к поверхности или от нее. Некоторые системы отражающей изоляции состоят из нескольких параллельных тонких листов или фольги, расположенных на расстоянии друг от друга для минимизации конвективной теплопередачи. Куртки и облицовки с низким коэффициентом излучения часто используются в сочетании с другими изоляционными материалами.

Ячеистая изоляция

Эластомерная изоляция

Эластомерная изоляция определяется ASTM C 534, Тип I (готовые трубы) и Тип II (листы). В стандарте ASTM есть три класса, которые широко доступны.


Эластомерная изоляция

Марка Основное описание Темп. Ограничения Индекс распространения пламени / Индекс образования дыма
1 Широко используется в типичных коммерческих системах от -297°F до 220°F Толщина от 25/50 до 1,1/2 дюйма.
2 Высокотемпературный. использует от -297°F до 350°F Не рейтинг 25/50
3 Использование на изделиях из нержавеющей стали при температуре выше 125 °F от -297°F до 250°F Не рейтинг 25/50

Все три марки представляют собой гибкую и упругую изоляцию из вспененного пенопласта с закрытыми порами. Максимальная паропроницаемость составляет 0,10 промилле на дюйм, а максимальная теплопроводность при температуре 75 °F составляет 0,28 БТЕ дюйм/(ч фут 2 F) для классов 1 и 3, а класс 2 составляет 0,30 БТЕ дюйм/(ч фут ). 2 F). Состав 3 не содержит вымываемых хлоридов, фторидов, поливинилхлорида или галогенов.

Предварительно сформированная трубчатая изоляция доступна с внутренним диаметром от 3/8″ до 6 IPS и толщиной стенки от 3/8″ до 1,1/2″ и типичной длиной 6 футов. -нанесенный клей. Листовая изоляция доступна в непрерывных длинах шириной 4 фута или 3′ x 4′ и с толщиной стенки от 1/8″ до 2″. Листовой продукт доступен с предварительно нанесенным клеем и без него.

Эти материалы обычно укладываются без дополнительных ингибиторов парообразования.Дополнительная защита ингибиторов парообразования может потребоваться при установке на трубопровод с очень низкой температурой или в условиях постоянной высокой влажности.Все швы и точки соединения должны быть герметизированы контактным клеем, рекомендованным изготовителем. Для наружного применения необходимо использовать атмосферостойкую оболочку или покрытие, рекомендованное производителем, для защиты от УФ-излучения и озона.0003

Ячеистое стекло

Ячеистое стекло определяется ASTM как изоляция, состоящая из стекла, обработанного для образования жесткой пены, имеющей преимущественно закрытоячеистую структуру. На ячеистое стекло распространяется ASTM C552, «Стандартная спецификация для теплоизоляции ячеистого стекла», и оно предназначено для использования на поверхностях, работающих при температурах от -450 до 800°F. Стандарт определяет два сорта и четыре типа следующим образом:


Изоляция из ячеистого стекла

Тип Доступные формы и сорта
я Плоский блок, сорта 1 и 2
II Трубы и трубки, готовые, сорта 1 и 2
III Фасонные изделия специального назначения, сорта 1 и 2
IV Плата, изготовленная, класс 2

Ячеистое стекло выпускается в виде блоков (тип I). Блоки продукта Типа I обычно отправляются изготовителям, которые производят готовые формы (Типы II, III и IV), которые поставляются дистрибьюторам и / или подрядчикам по изоляции.

Максимальная теплопроводность определяется по классам следующим образом (для выбранных температур).


Температура, °F 1 класс 2 класс
Тип I, блок
-150°F 0,20 0,26
-50°F 0,24 0,29
50°F 0,30 0,34
75°F 0,31 0,35
100°F 0,33 0,37
200°F 0,40 0,44
400°F 0,58 0,63
Тип II, труба
100°F 0,37 0,41
400°F 0,69 0,69

Стандарт также содержит требования к плотности, прочности на сжатие, прочности на изгиб, водопоглощению, паропроницаемости, горючести и характеристикам поверхностного горения.

Изоляция из ячеистого стекла представляет собой жесткую неорганическую негорючую, непроницаемую, химически стойкую форму стекла. Он доступен с лицевой или без лицевой стороны (с рубашкой или без рубашки). Из-за широкого диапазона температур иногда используются различные технологии изготовления в различных диапазонах рабочих температур.

Как правило, изготовление изоляции из пеностекла включает склеивание нескольких блоков вместе для формирования «заготовки», которая затем используется для изготовления изоляции труб или специальных форм. Используемый клей или клеи различаются в зависимости от предполагаемого конечного использования и проектных рабочих температур. Для применения при температурах ниже температуры окружающей среды обычно используются клеи-расплавы, такие как асфальт ASTM D 312 Type III.

В системах с температурой выше температуры окружающей среды или там, где органические клеи могут представлять проблему (например, при работе с LOX), в качестве клея для изготовления часто используется неорганический продукт, такой как гипсовый цемент. Другие клеи могут быть рекомендованы для конкретных применений. При определении изоляции из ячеистого стекла включите условия эксплуатации системы, чтобы обеспечить надлежащее изготовление.

Волокнистая изоляция

Волокнистая изоляция состоит из волокон малого диаметра, тонко разделяющих воздушное пространство. Волокна могут быть органическими или неорганическими, и они обычно (но не всегда) удерживаются вместе связующим. Типичные неорганические волокна включают стекло, каменную вату, шлаковую вату и алюмосиликат.


Волокнистая изоляция

Труба из минерального волокна

Изоляция трубы из минерального волокна соответствует стандарту ASTM C 547. Стандарт содержит пять типов, классифицируемых в первую очередь по максимальной рабочей температуре.


Тип Форма Максимальное использование
Температура,°F
я Литой 850°F
II Литой 1200°F
III Прецизионная V-образная канавка 1200°F
IV Литой 1000°F
В Литой 1400°F

Стандарт дополнительно классифицирует продукты по сортам. Продукты класса А можно «надевать» при указанной максимальной температуре использования, в то время как продукты класса B предназначены для использования с графиком нагрева.

Указанная максимальная теплопроводность для всех типов составляет 0,25 БТЕ дюйм/(час фут 2 °F) при средней температуре 100°F.

Стандарт также содержит требования к сопротивлению провисанию, линейной усадке, сорбции водяного пара, характеристикам поверхностного горения, характеристикам горячей поверхности и неволокнистому содержанию (дробей). Кроме того, в ASTM C 547 есть дополнительное требование к коррозионным характеристикам под напряжением, если продукт будет использоваться в контакте с трубопроводом из аустенитной нержавеющей стали.

Изделия для изоляции труб из стекловолокна обычно относятся к типу I или типу IV. Изделия из минеральной ваты будут соответствовать более высоким температурным требованиям для типов II, III и V.

Эти изоляционные материалы для труб могут поставляться с различными покрытиями, нанесенными на заводе, или они могут иметь кожух в полевых условиях. Системы изоляции труб из минерального волокна также доступны с «самосохнущим» влагоотводящим материалом, который непрерывно наматывается на трубы, клапаны и фитинги. Эти продукты предназначены для сохранения сухости изоляционного материала трубопроводов охлажденной воды в местах с высокой влажностью.

Секции изоляции труб из минерального волокна обычно поставляются длиной 36 дюймов и подходят для труб большинства стандартных размеров. Доступные толщины варьируются от 1/2 дюйма до 6 дюймов.

Гранулированные изоляционные материалы

Силикат кальция

Теплоизоляция из силиката кальция определяется ASTM как изоляция, состоящая в основном из водного силиката кальция и обычно содержащая армирующие волокна. Изоляция труб и блоков из силиката кальция

соответствует стандарту ASTM C 533. Стандарт содержит три типа, классифицируемых в первую очередь по максимальной рабочей температуре и плотности.


Теплоизоляция из силиката кальция

Тип Максимальная рабочая температура (°F) и плотность
я Макс. температура 1200°F, макс. плотность 15 pcf
ИА Макс. температура 1200°F, макс. плотность 22 фунта/фут
II Максимальная рабочая температура 1700°F

Стандарт ограничивает рабочую температуру от 80°F до 1700°F. Изоляция для труб из силиката кальция
поставляется в виде полых цилиндров, разделенных пополам по длине, или в виде изогнутых сегментов. Секции изоляции труб обычно поставляются длиной 36 дюймов и доступны в размерах, соответствующих большинству стандартных размеров труб. Доступные толщины варьируются от 1 до 3 дюймов в один слой. Более толстая изоляция поставляется в виде вложенных секций.

Блоковая изоляция из силиката кальция поставляется в виде плоских секций длиной 36 дюймов, шириной 6 дюймов, 12 дюймов и 18 дюймов и толщиной от 1 дюйма до 4 дюймов. Блок с канавками доступен для установки блока на криволинейные поверхности большого диаметра.

Специальные формы, такие как изоляция клапана или фитинга, могут быть изготовлены из стандартных профилей.

Силикат кальция обычно имеет металлическую или тканевую оболочку для внешнего вида и защиты от атмосферных воздействий.

Указанная максимальная теплопроводность для типа 1 составляет 0,41 БТЕ-дюйм/(ч·фут· 2 °F) при средней температуре 100°F. Указанная максимальная теплопроводность для типов 1A и 2 составляет 0,50 Btu-in/(h ft 2 °F) при средней температуре 100°F.

Стандарт также содержит требования к прочности на изгиб (изгиб), прочности на сжатие, линейной усадке, характеристикам горения поверхности и максимальному содержанию влаги при поставке.

Типичные области применения включают трубопроводы и оборудование, работающее при температурах выше 250°F, резервуары, сосуды, теплообменники, паропроводы, изоляцию клапанов и фитингов, котлы, вентиляционные и выхлопные каналы.

Ссылки..
https://www.wbdg.org и http://www.roxul.com

Подробнее о механической изоляции

Часть 1: Типы и материалы

Часть 2: Требования к пространству для изоляции

Часть 3: Изоляция трубопроводов

Изоляция труб – стекловолокно, минеральная вата, Armaflex, силикат кальция, пеноизоляция, изоляция FOAMGLAS®, термо-12, перлит, полиизо, тример, пенополистирол, полиуретан и полиэтилен

Изоляция трубы из стекловолокна

Изоляция труб из стекловолокна производства Owens Corning и Johns Manville предназначена для использование на горячих, холодных, скрытых и открытых трубопроводах в коммерческих зданиях, промышленные объекты и технологические или электростанции. Стеклопластиковая труба изоляция рассчитана на температуру применения от 0°F до 850°F (-18°C до 454°С).

Паспорт продукта и паспорт безопасности

Главный офис:
2101 Кенмор Авеню
Буффало, Нью-Йорк 14207
Тел.: (716) 874-7278
Факс: (716) 871-3498

Филиал:
631 Trabold Rd.
Рочестер, Нью-Йорк 14624
Тел.: (585) 247-0852
Факс: (585) 247-9354


Ссылки на страницы
Главная
Трубка Изоляция
Одеяло и рулонная изоляция
Доска Изоляция
воздуховод Обертка, вкладыш, доска, HVAC
Изоляционная оболочка и крышки фитингов
Спрей Пена Изоляция
Противопожарная защита и огонь Защита
Изготовленная изоляция
Предварительно изолированная труба Седла
Изоляция Покрытия и клеи
Заявление Аксессуары
Чистовая изоляция Предметы
Изоляция Сравнительная таблица
Ссылки производителей
Запрос Кредитная заявка
Листы подачи
Энергия Калькуляторы

Трубы из силиката кальция и Изоляция блока — Thermo-12® Gold

IIG’S Thermo-12® Изоляция для труб из силиката золота и кальция представляет собой высокотемпературную, устойчивую к небрежному обращению трубу и блочная изоляция с исключительной структурной прочностью для использования в системах работает до 1200°F (650°C). Труба из силиката кальция Thermo-12® Gold и Блочная изоляция является предпочтительным продуктом для применения на высокотемпературных трубопроводах. и оборудование.

Паспорт продукта и паспорт безопасности

ТРИМЕР® Полиизоциануратная изоляция для труб

Полиизоциануратная изоляция для труб ITW TRYMER® представляет собой закрытоячеистую изоляцию с высоким эффективная изоляция для труб, сосудов, оборудования и воздуховодов Приложения. ТРИМЕР® Изоляцию для труб из полиизоцианурата можно использовать в пределах рабочего диапазона -297°F. до 300°F (-183°C к 149°С).

Паспорт продукта и паспорт безопасности

ПЕНОГЛАС® Изоляция из ячеистого стекла

Изоляция из ячеистого стекла FOAMGLAS® от Owens Corning идеально подходит для трубы, оборудование, сосуды, резервуары, химическая обработка и выше и подземные трубопроводы пара и охлажденной воды. FOAMGLAS® работает температура от -450°F до +900°F (от -268°C до +482°C).

Паспорт продукта и паспорт безопасности

Изоляция труб из минеральной ваты

Утепление труб минеральной ватой является негорючим, огнестойким, водоотталкивающий, но паропроницаемый утеплитель. Минеральная вата эффективно снижает шум, обеспечивая при этом отличные тепловые представления. Идеально подходит для паровых и технологических трубопроводных систем, работающих при температуре до 1200°С.

Паспорт продукта и паспорт безопасности

AP Изоляция для труб Armaflex®

Изоляция труб AP Armaflex® используется для замедления поступления тепла и контроля капель конденсата из систем охлажденной воды и холодоснабжения. АП Изоляция для труб Armaflex® также эффективно снижает тепловой поток для водопровода с горячей водой и жидкости отопление и двухтемпературный трубопровод. Рекомендуемая температура диапазон использования -29от 7°F до +220°F (от -183°C до +105°C).

Паспорт продукта и паспорт безопасности

UT Solaflex™ трубчатая и рулонная изоляция

Изоляция UT Solaflex™ Tube and Roll представляет собой высокотемпературную эластомерную пену с закрытыми порами. изоляция. Трубка UT Solaflex™ и Рулонная изоляция работает в широком диапазоне металлические трубы и трубки в трубопроводах и коллекторах, холодильно-горячий газ и двухтемпературные трубопроводы, автомобильные и паропроводы низкого давления. Остается гибким при температурах до +300°F (+150°C) для долговечности и надежности эксплуатации — при кратковременном воздействии до +350°F (+175°С)

Лист технических данных и паспорт безопасности

Изоляция труб и блоков из перлита — втулка WR-1200®

Перлит IIG — Изоляция труб и блоков Sproule WR-1200® представляет собой отличный продукт для применения на высокотемпературных трубопроводах и оборудования из-за его прочности на сжатие, низкой теплопроводности и антикоррозийные свойства. Sproule WR-1200® — это предпочтительный продукт для трубопроводов из нержавеющей стали, которые чувствительны к коррозионное растрескивание под напряжением при рабочих температурах выше 140°F (60°С).

Паспорт продукта и паспорт безопасности

Изоляция труб из экструдированного полистирола XPS (XPS PIB) (пенополистирол)

ITW Insulation Systems XPS Изоляция труб из экструдированного полистирола (XPS ПИБ) (пенополистирол) представляет собой жесткий, изоляция с закрытыми порами с высокой прочностью на сжатие, низкой хрупкостью и отличная водостойкость и водопоглощение при замораживании-оттаивании кататься на велосипеде. Изоляция для труб из пенополистирола XPS имеет диапазон рабочих температур -297°F до 165°F (-183°C до 74°С).

Паспорт продукта и паспорт безопасности

Полиэтиленовая изоляция для труб — Tubolit® Self Seal Изоляция труб

Изоляция труб Tubolit® Самоуплотняющаяся полиэтиленовая изоляция для труб представляет собой гибкую закрытую ячейку. изоляция. Эффективно снижает теплопотери в водопроводах и системах горячего водоснабжения. приток тепла к водопроводным системам с холодным водоснабжением. Tubolit® самоуплотняющийся Полиэтиленовая изоляция труб рекомендуется для использования на линиях, работающих от
от 0°F до 180°F.

Паспорт продукта и паспорт безопасности

Изолированные опоры | Piping Technology & Products, Inc.

Изолированные опоры для труб предназначены для предотвращения прямой передачи тепла между трубами и их опорами. Таким образом, они уменьшают потери тепла за счет теплопроводности на каждой опоре. Они служат следующим целям: несут нагрузку и обеспечивают необходимое перемещение в каждой предполагаемой точке, обеспечивают изоляцию в области опоры, где обычная изоляция трубы не может быть установлена, и минимизируют стоимость установки на месте за счет сокращения времени установки. Опоры не привариваются к трубе, и каждая единица поставляется в полностью собранном виде (за исключением опор стояка и анкерных опор, обе из которых требуют сварки).

  • Рис. 4500
  • Рис. 4600
  • Рис. 4700
  • Рис. 4800-А
  • Рис. 4800-G
  • Рис. 4800-S
  • Таблица изоляции
  • Запросить цену

Скачать PDF

Рис. 4500: Изолированная опора башмака для горячей трубы (горячий башмак)


МАТЕРИАЛ: Экран и кожух – Оцинкованная углеродистая сталь.
ИЗОЛЯЦИЯ: Не содержащий асбеста силикат кальция и/или силикат кальция высокой плотности.
СОЕДИНЕНИЕ: Изоляция, оцинкованная оболочка и экран могут быть склеены в соответствии с требованиями заказчика.
ОПЦИИ: Конструкция опоры может быть изменена по длине, толщине изоляции, более высокой нагрузке и осевому перемещению. Скользящие пластины доступны по запросу. Пожалуйста, укажите «-SL» после номера рисунка.
КАК ЗАКАЗАТЬ: При желании укажите номер рисунка, размер трубы, описание, изоляцию, толщину и материал направляющей пластины.

ТРУБА
РАЗМЕР
H (дюймы) L (дюймы) ОСЕВОЙ MVMT. (дюймы) НАГРУЗКА
НАГРУЗКА (фунты)
ПРИБЛ.
ВЕС (фунты)
3 4 12 4 350 39
4 4 12 4 375 50
6 4 12 4 675 77
8 4 12 4 900 99
10 4 12 4 1100 108
12 4 12 4 1325 122
14 4 12 4 1500 127
16 4 12 4 1700 137
18 4 12 4 1875 191
20 4 12 4 2075 205
24 4 12 4 2500 232

Размер «H», указанный выше, основан на толщине изоляции 2″. Пожалуйста, укажите в своем запросе, если он отличается от указанного выше. Свяжитесь с нами для ваших требований, отличных от перечисленных выше.

Скачать PDF

Рис. 4600: Изолированная опора башмака для холодной трубы (холодные башмаки)


МАТЕРИАЛ:  Экран и кожух – Оцинкованная углеродистая сталь.
ИЗОЛЯЦИЯ: Полиуретан высокой плотности (PUF)
Склеивание: Оцинкованная оболочка, пароизоляция и полиуретановая изоляция могут быть склеены в соответствии с требованиями заказчика.
ПОКРЫТИЕ:  Внутренняя поверхность полиуретановой изоляции покрыта самоклеящейся лентой, а открытые поверхности покрыты монолярной мастикой.
ВАРИАНТЫ:  Конструкция опоры может быть изменена по длине, толщине изоляции, повышенной грузоподъемности и осевому перемещению. Скользящие пластины также доступны по запросу. Пожалуйста, укажите «-SL» после номера рисунка.
КАК ЗАКАЗАТЬ:  При необходимости укажите номер рисунка, размер трубы, описание, изоляцию, толщину и материал направляющей пластины.

ТРУБА
РАЗМЕР
H (дюймы) L (дюймы) ОСЕВОЙ MVMT. (дюймы) НАГРУЗКА
НАГРУЗКА (фунты)
ПРИБЛ.
ВЕС (фунты)
3 4 12 4 320 38
4 4 12 4 610 44
6 4 12 4 900 75
8 4 12 4 1490 100
10 4 12 4 1850 108
12 4 12 4 2200 123
14 4 12 4 5900 132
16 4 12 4 6700 143
18 4 12 4 7500 197
20 4 12 4 8400 212
24 4 12 4 10100 240

Размер «H», указанный выше, основан на толщине изоляции 2″. Пожалуйста, укажите в своем запросе, если он отличается от указанного выше. Свяжитесь с нами для ваших требований, отличных от перечисленных выше.

Скачать PDF

Рис. 4700: Зажимной башмак для изолированных холодных линий


МАТЕРИАЛ: Зажимы и основание – нержавеющая сталь. Опорная плита – углеродистая сталь.
ИЗОЛЯЦИЯ: Micarta® или Permali®
ВАРИАНТЫ: Конструкция опоры может быть изменена по длине, толщине изоляции и осевому перемещению. Скользящие пластины и направляющие также доступны по запросу.
КАК ЗАКАЗАТЬ: Укажите номер рисунка, размер трубы и толщину изоляции. Также укажите любые специальные размеры.

22 88327 52
РАЗМЕР ТРУБЫ H (дюймы) L (дюймы) Осевое
Движение (дюймы)
Вертикальное
Нагрузка (фунты)0322
ПРИБЛ.
ВЕС (фунты)
3
6
12
4
4000
28 34 34
4
6
12
4
5000
85 35
6
6
12
4
6000
22 9323 82
8
6
12
4
6000
282 60
10
6
12
4
8000
2 9327 83
12
6
12
4
8000
    2
226 327 28
14
6
12
4
8000
164
16
6
12
4
12000
222
18
8
12
4
12000
322
20
8
12
4
15000
415
24
8
12
4
15000

Свяжитесь с нами, если у вас есть требования, отличные от перечисленных выше.

Download PDF

Рис. 4800-A: Изолированный холодный башмак с G10 (анкер)


ДИАПАЗОН РАЗМЕРОВ: 2″ до 54″
МАТЕРИАЛ: углеродистая сталь, материал башмака: тот же, что и у
ИЗОЛЯЦИЯ: G10
ОПЦИИ: Конструкция опоры может быть изменена по длине, толщине изоляции и осевому перемещению. Скользящие пластины поставляются в зависимости от движения трубы
КАК ЗАКАЗАТЬ:  Укажите номер рисунка, размер трубы, описание.

22727727.
Размер трубы Длина обуви (L) Высота обуви (H) Осевая нагрузка (LBS) Попуская нагрузка
2 12 6 7 000 2 371 20 207 4
3 12 6 7 000 2 371 20 207 4
4 12 6 7 000 2 371 20 207 4
6 12 6 7 000 2 371 20 207 4
8 12 6 11 000 10 000 21 330 4
10 12 6 11 000 10 000 21 330 4
12 12 6 11 000 11 000 50 516 4
14 12 6 11 000 11 000 50 516 4
16 12 6 11 000 11 000 50 517 4
18 12 6 11 000 11 000 50 517 4
20 12 6 11 000 11 000 50 517 4
24 18 6 11 000 11 000 60 624 4
30 18 6 44 000 44 000 132 602 4 9032
36 24 6 45 000 45 000 176 390 4 9032
40 24 6 45 000 46 000 251 464 4
42 24 6 45 000 46 000 251 464 4 9032
48 24 6 45 000 46 000 269 426 4 9032
54 24 6 45 500 46 000 287 387 4 9032

Скачать PDF

Рис.
4800-G: Изолированный холодный башмак с G10 (направляющие)


ДИАПАЗОН РАЗМЕРОВ: от 2″ до 54″
МАТЕРИАЛ: Башмак: такой же, как материал трубы / нижняя пластина: углеродистая сталь толщина и осевое перемещение. Подвижные пластины поставляются в зависимости от движения трубы
КАК ЗАКАЗАТЬ: Укажите номер рисунка, размер трубы, описание.

РАЗМЕР ТРУБЫ ДЛИНА БАШМАКА (L) ВЫСОТА КОЛОДКИ (H) ОСЕВАЯ НАГРУЗКА (фунты) БОКОВАЯ НАГРУЗКА (фунты) НАГРУЗКА НА СЖАТИЕ (фунты) ОСЕВОЕ ПЕРЕМЕЩЕНИЕ (дюймы)
2 12 6 7 000 2 371 20 207 4
3 12 6 7 000 2 371 20 207 4
4 12 6 7000 2 371 20 207 4
6 12 6 7 000 2 371 20 207 4
8 12 6 11 000 10 000 21 330 4
10 12 6 11 000 10 000 21 330 4
12 12 6 11 000 11 000 50 516 4
14 12 6 11 000 11 000 50 516 4
16 12 6 11 000 11 000 50 517 4
18 12 6 11 000 11 000 50 517 4
20 12 6 11 000 11 000 50 517 4
24 18 6 11 000 11 000 60 624 4
30 18 6 44 000 44 000 132 602 4 9032
36 24 6 45 000 45 000 176 390 4
40 24 6 45 000 46 000 251 464 4 9032
42 24 6 45 000 46 000 251 464 4 9032
48 24 6 45 000 46 000 269 426 4 9032
54 24 6 45 500 46 000 287 387 4

Скачать PDF

Рис.
4800-S: Изолированная холодная обувь с G10 (слайды)


Размер Диапазон: 2 ″ Thru 54 ″
Материал: Обувь: The As Pipe 54 ″
Материал: Обувь: The As Pipe 54 ″
. углеродистая сталь
ИЗОЛЯЦИЯ: G10
ОПЦИИ: Конструкция опоры может быть изменена по длине, толщине изоляции и осевому перемещению. Скользящие пластины предусмотрены в зависимости от движения трубы
КАК ЗАКАЗАТЬ: Укажите номер рисунка, размер трубы, описание.

22727727.
Размер трубы Длина обуви (L) Высота обуви (H) Осевая нагрузка (LBS) Попуская нагрузка
2 12 6 7 000 2 371 20 207 4
3 12 6 7000 2371 20207 4
4 12 6 7 000 2 371 20 207 4
6 12 6 7 000 2 371 20 207 4
8 12 6 11 000 10 000 21 330 4
10 12 6 11 000 10 000 21 330 4
12 12 6 11 000 11 000 50 516 4
14 12 6 11 000 11 000 50 516 4
16 12 6 11 000 11 000 50 517 4
18 12 6 11 000 11 000 50 517 4
20 12 6 11 000 11 000 50 517 4
24 18 6 11 000 11 000 60 624 4
30 18 6 44 000 44 000 132 602 4
36 24 6 45 000 45 000 176 390 4 9032
40 24 6 45 000 46 000 251 464 4 9032
42 24 6 45 000 46 000 251 464 4 9032
48 24 6 45 000 46 000 269 426 4
54 24 6 45 500 46 000 287 387 4 9032

Диапазон размеров: Для использования с 1/2″ до 72″, большинство конструкций. толщина изоляции 1″. 1-1/2″, 2″, 2-1/2″, 3″, 3-1/2″, 4″ и более крупные размеры, где указано.

Как определить размер:  См. «Таблицу изоляции» ниже для определения размера изоляционного материала.

Заказ: Укажите номер рисунка, размер трубы, толщину изоляции и изоляционный материал

Пример:
Рис. Номинальный размер трубы
• 3= Толщина изоляции
• B = Материал изоляции (Микарта)

НОМИНАЛЬНАЯ ТОЛЩИНА ИЗОЛЯЦИИ (дюймы) Н.Д. (дюймы) ПРИБЛ. ТОЛЩИНА ИЗОЛЯЦИИ (дюймы)
Размер трубы: 1/2″ (Н.Д. O.840)
1 2 7/8 1
1 1/2 4 1 9/16
2 5 2 1/16
2 1/2 6 5/8 2 7/8
3 7 5/8 3 3/8
3 1/2 8 5/8 3 7/8
4 9 5/8 4 3/8
Размер трубы: 3/4 дюйма (1,050 Н.
Д.)
1 2 7/8 7/8
1 1/2 4 1 7/16
2 5 1 15/16
2 1/2 6 5/8 2 3/4
3 7 5/8 3 1/4
3 1/2 8 5/8 3 3/4
4 9 5/8 4 1/4
Размер трубы: 1 дюйм (1,315 Н.Д.)
1 3 1/2 1 1/16
1 1/2 4 1/2 1 9/16
2 5 9/16 2 1/8
2 1/2 6 5/8 2 5/8
3 7 5/8 3 1/8
3 1/2 8 5/8 3 5/8
4 9 5/8 4 1/8
Размер трубы: 1 1/4 дюйма (1,66 Н.
Д.)
1 3 1/2 15/16
1 1/2 5 1 11/16
2 5 9/16 1 15/16
2 1/2 6 5/8 2 1/2
3 7 5/8 3
3 1/2 8 5/8 3 1/2
4 9 5/8 4
Размер трубы: 1 1/2 дюйма (1,90 Н.Д.)
1 4 1 1/16
1 1/2 5 1 9/16
2 6 5/8 2 3/8
2 1/2 7 5/8 2 7/8
3 8 5/8 3 3/8
3 1/2 9 5/8 3 7/8
4 10 3/4 4 7/16
Размер трубы: 2 дюйма (наружный диаметр 2 3/8 дюйма)
1 4 1/2 1 1/16
1 1/2 5 9/16 1 9/16
2 6 5/8 2 1/8
2 1/2 7 5/8 2 5/8
3 8 5/8 3 1/8
3 1/2 9 5/8 3 5/8
4 10 3/4 4 3/16
Размер трубы: 2 1/2″ (2 7/8″ Н.
Д.)
1 5 1 1/16
1 1/2 6 5/8 1 7/8
2 7 5/8 2 3/8
2 1/2 8 5/8 2 7/8
3 9 5/8 3 3/8
3 1/2 10 3/4 3 15/16
4 11 3/4 4 7/16
Размер трубы: 3 дюйма (3 1/2 дюйма Н.Д.)
1 5 9/16 1
1 1/2 6 5/8 1 9/16
2 7 5/8 2 1/16
2 1/2 8 5/8 2 9/16
3 9 5/8 3 1/16
3 1/2 10 3/4 3 5/8
4 11 3/4 4 1/8
Размер трубы: 3 1/2″ (4″)
1 6 5/8 1 5/16
1 1/2 7 5/8 1 13/16
2 8 5/8 2 5/16
2 1/2 9 5/8 2 13/16
3 10 3/4 3 3/8
3 1/2 11 3/4 3 7/8
4 12 3/4 4 3/8
Размер трубы: 4 дюйма (наружный диаметр 4 1/2 дюйма)
1 6 5/8 1 1/16
1 1/2 7 5/8 1 9/16
2 8 5/8 2 1/16
2 1/2 9 5/8 2 9/16
3 10 3/4 3 1/8
3 1/2 11 3/4 3 5/8
4 12 3/4 4 1/8
Размер трубы: 4 1/2″ (5″ Н.
Д.)
1 7 5/8 1 5/16
1 1/2 8 5/8 1 13/16
2 9 5/8 2 5/16
2 1/2 10 3/4 2 7/8
3 11 3/4 3 3/8
3 1/2 12 3/4 3 7/8
4 14 4 1/2
Размер трубы: 5 дюймов (наружный диаметр 5 9/16 дюйма)
1 7 5/8 1
1 1/2 8 5/8 1 1/2
2 9 5/8 2
2 1/2 10 3/4 2 9/16
3 11 3/4 3 1/16
3 1/2 12 3/4 3 9/16
4 14 4 3/16
Размер трубы: 6 дюймов (наружный диаметр 6 5/8 дюйма)
1 8 5/8 15/16
1 1/2 9 5/8 1 7/16
2 10 3/4 2
2 1/2 11 3/4 2 1/2
3 12 3/4 3
3 1/2 14 3 5/8
4 15 4 1/8
Размер трубы: 7 дюймов (7 5/8 дюйма Н.
Д.)
1 9 5/8 1
1 1/2 10 3/4 1 1/2
2 11 3/4 2
2 1/2 12 3/4 2 1/2
3 14 3 1/8
3 1/2 15 3 5/8
4 16 4 1/8
Размер трубы: 8 дюймов (внешний диаметр 8 5/8 дюйма)
1 10 3/4 1 1/16
1 1/2 11 3/4 1 1/2
2 12 3/4 2
2 1/2 14 2 5/8
3 15 3 1/8
3 1/2 16 3 5/8
4 17 4 1/8
Размер трубы: 9 дюймов (наружный диаметр 9 5/8 дюйма)
1 11 3/4 1 1/16
1 1/2 12 3/4 1 1/2
2 14 2
2 1/2 15 2 5/8
3 16 3 1/8
3 1/2 17 3 5/8
4 18 4 1/8
Размер трубы: 10 дюймов (наружный диаметр 10 3/4 дюйма)
1 12 3/4 1
1 1/2 14 1 9/16
2 15 2 1/16
2 1/2 16 2 9/16
3 17 3 1/16
3 1/2 18 3 9/16
4 19 4 1/16
Размер трубы: 11 дюймов (наружный диаметр 11 3/4 дюйма)
1 14 1 1/8
1 1/2 15 1 9/16
2 16 2 1/16
2 1/2 17 2 9/16
3 18 3 1/16
3 1/2 19 3 9/16
4 20 4 1/16
Размер трубы: 12 дюймов (наружный диаметр 12 3/4 дюйма)
1 15 1 1/8
1 1/2 16 1 9/16
2 17 2 1/16
2 1/2 18 2 9/16
3 19 3 1/16
3 1/2 20 3 9/16
4 21 4 1/16
Размер трубы: 14 дюймов (14 дюймов)
1 16 2
1 1/2 17 1 7/16
2 18 1 15/16
2 1/2 19 2 7/16
3 20 2 15/16
3 1/2 21 3 7/16
4 22 3 15/16
Большие размеры, изоляция Н.

Добавить комментарий

Ваш адрес email не будет опубликован.
