Утепление цоколя — делаем по уму

В любом строении цоколь занимает сравнительно небольшую площадь, поэтому часто его утеплению не уделяют должного внимания. Между тем роль цоколя – одна из ключевых в конструкции загородного дома. Это не только пограничный и связующий элемент между фундаментом и стенами, но и внешняя стена подвальных помещений. Цоколь «отвечает» за теплоизоляцию внутренних подвальных помещений, поэтому сам он должен быть утеплен по всем правилам – не хуже, чем фасад.

Кому нужно утеплять цоколь?

Обладатели промерзающих подвалов, как правило, понимают, что теплоизоляция цоколя станет решением их проблем. Однако об этом же нужно задуматься и тем, кто постоянно и безуспешно борется с холодом на первом этаже. Холодные полы первого этажа, которые якобы необходимо закрывать коврами от стены до стены, вполне могут стать достаточно комфортными после утепления цоколя. А вот если вы будете утеплять только межэтажные перекрытия, а цоколь оставите холодным, хорошего результата достичь не получится. Кроме того, неутепленный цоколь по сути является большим мостом холода – то есть тем каналом, по которому во внешнюю среду утекает из дома тепло (и ваши деньги, потраченные на отопление). Поэтому даже если вы уже постелили ковры, провели теплоизоляцию пола и храните в подвале только то, чему не страшен холод – утепление цоколя будет полезно и вам.

Когда утеплять цоколь?

Очень желательно предусмотреть утепление цоколя на этапе строительства, совместив с теплоизоляцией фундамента и организацией отмостки. Однако и утепление цоколя уже стоящего здания – вполне реальная задача.Утепление отмостки Специалисты советуют утеплять цоколь после того, как будет произведено утепление и отделка фасада. В таком случае вы сможете закрыть всю внешнюю поверхность здания сплошным ровным слоем изоляции, что оптимально для сохранения комфорта в помещении. Однако часто хозяева хотят только «попробовать» утепление, и начинают как раз с цоколя как относительно небольшой конструктивной части строения. Это вариант тоже имеет право на жизнь, но в таком случае обязательно обратите внимание на защиту верхней кромки цоколя: ее будет необходимо так же закрыть теплоизоляционным материалом, чтобы обеспечить сохранение тепла.

Высота, глубина и толщина утепления

Цоколь – это выступающая над землей часть фундамента, и очевидно, утеплять его нужно до самой верхней кромки. С заглублением утеплителя есть варианты. Если фундамент утеплен, монтаж теплоизоляционного слоя на цоколе нужно начинать от нулевой отметки, где заканчивается теплоизоляция фундамента. Если фундамент дома не утеплен, советуем подумать об утеплении сразу всей подземной части здания, тем более, что технология это позволяет. Если же фундамент холодный, но теплоизолировать его вы не хотите, утепление обычно проводят на глубину, которая позволяет горизонтально уложить один слой плит XPS. Скажем, при высоте цоколя 250 мм и ширине плиты утеплителя 580 мм вокруг цоколя выкапывают траншею глубиной 330 мм. Этой глубины также хватает для устройства утепленной отмостки, которую мы обсудим далее. Толщина утепления напрямую зависит от материала, который вы выбрали. Современный теплоизолирующий материал экструзионный пенополистирол (XPS), поставляемый в виде плит с удобными L­-образными кромками, укладывается без дополнительной обрешетки, и слоя толщиной 100 мм достаточно для утепления цоколя практически в любом регионе.

Последовательность действий

Для того, чтобы утеплить цоколь, сначала необходимо откопать весь периметр дома на рассчитанную глубину. Ширина траншеи может не превышать 600 мм – этого вполне достаточно для работы. После откапывания траншеи проводят подготовку поверхности цоколя. Для укладки теплоизоляционного слоя поверхность цоколя должна быть сухой, чистой и ровной – только в этом случае ее можно будет эффективно утеплить. Любые металлические части необходимо зачистить от ржавчины, заделать все трещины и неровности глубиной более 5 мм, а если стены очень неровные, провести дополнительное оштукатуривание. Это будет гарантией отличной теплоизоляции вашего цоколя. Это особенно важно, если вы решили выбрать для теплоизоляции цоколя плиты XPS, которые имеют низкий коэффициент теплопроводности, высокую прочность на сжатие и очень долговечны (к примеру, XPS ТЕХНОНИКОЛЬ, служит не менее 50 лет). Такие плиты имеют ровный профиль и должны как можно плотнее прилегать к утепляемой стене. Для утепления цоколя наилучшим образом подходят плиты XPS ТЕХНОНИКОЛЬ CARBON ECO FAS, которые имеют фрезерованную поверхность для лучшего сцепления с клеящим и отделочным слоем. Если в вашем распоряжении есть только XPS плиты с глянцевой поверхностью, их необходимо обработать ножовкой или щеткой с металлическим ворсом, чтобы удалить поверхностную пленку. После подготовки поверхности плиты XPS укладывают от угла, совмещая L-образные кромки. В качестве клея применяют полимерцементные смеси или специальную клей-пену для XPS, которая есть в ассортименте производителя плит. Подробную инструкцию по монтажу легко найти в интернете – но обратите внимание, что смотреть нужно обучающие ролики компаний-производителей. Например, на сайте ТЕХНОНИКОЛЬ есть специальный раздел – «Академия», где вы получите достоверную информацию из первых рук. К самодеятельным роликам с Youtube нужно относиться с осторожностью: в них часто встречаются ошибки, повторение которых чревато печальными последствиями. После приклейки теплоизолирующего слоя из XPS наступает черед дюбелирования с последующей отделкой штукатурными смесями (устройством базового армирующего слоя). После того, как базовый армирующий слой полимеризуется, производится отделка утепленного цоколя плиткой, декоративной штукатуркой или отделочным камнем. Теплоизоляция XPS ТЕХНОНИКОЛЬ прекрасно взаимодействует со всеми этими вариантами отделки, поскольку не деформируется и не оседает в процессе эксплуатации – а значит, ваша отделка не пострадает из-за «поплывшего» основания.

Что потом?

Закончив работы по утеплению и декорированию цоколя, лучше всего обустроить утепленную отмостку, которая позволит усилить положительный эффект проделанной работы. Достаточно широкая утепленная отмостка вокруг дома позволяет отодвинуть границу промерзания грунта и создает дополнительную защиту строения от сил морозного пучения. При совмещении утепления цоколя с устройством отмостки по периметру дома выкапывают траншею глубиной не менее 300 мм (т.е. как минимум на глубину плодородного слоя), по ширине – в среднем от 600 до 1200 мм в зависимости от региона строительства. Основание отмостки устраивают с уклоном от дома для отвода дождевой и талой воды, в качестве подушки основания под теплоизоляцию используют утрамбованный песок, а роль утеплителя играют все те же плиты XPS, которые в этом случае укладывают свободно. Подробные инструкции по устройству дренажа, укладке дренажной мембраны легко найти в бесплатной онлайн «Академии ТЕХНОНИКОЛЬ». После завершения работы по утеплению отмостки вам останется только засыпать ее гравием или растительным субстратом, или даже устроить пешеходную дорожку при помощи брусчатки – и вы получите гораздо более теплый дом, защищенный от капризов климата, долговечный и энергоэффективный.

Утепление цоколя снаружи и изнутри

Утепление пенопластом

Он дешев, хорошо клеится на разные поверхности, легко обрабатывается механически. Утепление цоколя, а также стен таким материалом можно встретить чаще всего.

Материалы

Для утепления по данному методу обязательно понадобятся сам пенопласт в количестве, заранее определенном расчетным методом, и клей — любой из полимерных с хорошей адгезией. Расход утеплителя считают в плитках — это стандартная норма производства подобных материалов. Самые распространенные размеры листов — 1000х1000 мм, 1000х500 мм, толщина — от 20 до 100 мм.

Подготовка

Оклеиваемые поверхности очищают от пыли и отложений, при необходимости оббивают. Влажные, плохо просушенные стены не допустимы, их придется довести «до ума», иначе плитка не будет держаться. Примерно просчитывается расход пенопласта, исходя из размеров стен и габаритов листа.

Если не получается использовать для термоизоляции цоколя или фундамента количество плит, кратное габаритам, выполняется подрезка излишков. Это можно сделать обычной ножовкой по дереву или достаточно острым ножом.

Монтаж

Чем лучше утеплить цоколь, чтобы не расходовать попусту драгоценное тепло? Конечно же, пенополистиролом. Монтаж или облицовка пластиковыми панелями выполняется легко и просто: клей наносится на плиту и стену, потом нужно прижать лист к утепляемой поверхности. Облицованный таким образом цоколь будет гораздо теплее, чем прежний. Остается выполнить штукатурку, и ремонт закончен.

Зачем утеплять цоколь дома снаружи: смысл такого действия

В условиях нашей страны, где зимы суровые, фундамент терпит серьёзное воздействие окружающей среды, а во многих областях грунт промерзает на солидную глубину. Если сезон «суровый», то любой фундамент, будь то ленточный, свайный или железобетонный, попадает под действие отрицательных температур.

Если брать в расчёт не зимний, а другие сезоны, то и здесь дому приходится нелегко. Кирпичному и деревянному строению лишняя влажность ни к чему, но если цоколь и фундамент был утеплён должным образом, то смещается точка росы. Она уже не попадает во внутреннее пространство постройки, и как результат, конденсат в холодное время года не появится. Соответственно, при неутеплённом цоколе обязательно будут проблемы с конденсатом.

С целью теплоизоляции цоколя или фундамента раньше использовали глину и солому, но сегодня такой метод вряд ли кого-то заинтересует, ведь производство современных материалов шагнуло далеко вперёд. Главной задачей будет снижение теплозатрат через фундамент дома, а ведь они могут доходить до 20%!

Нужно узнать, для чего следует утеплить цоколь снаружи — для каждой из описанных ниже проблем это будет полноценным решением:

  1. Наличие подпола или подвала в доме само по себе показатель к теплопотерям.

  2. Наблюдение после постройки непонятно откуда появляющихся «сквозняков», хотя стены уже заделаны.

  3. Промерзание фундамента в холодный сезон.

  4. Близкое расположение грунтовых вод к фундаменту;

  5. Постоянное появление на окнах конденсата говорит о том, что допустимый уровень влажности значительно превышен.

Многие не понимают, есть ли смысл решать все эти проблемы наружным способом утепления цоколя, если можно просто хорошенько обустроить подвальное помещение изнутри, сделав т

Утепление цоколей и первых этажей

Общая информация

ЦоколиВыбрав надежные и высокопрочные материалы для фундамента дома, не стоит забывать о цокольной части и первых этажах здания, которые также подвергаются негативным воздействиям на протяжении всего срока эксплуатации.

К теплоизоляционному материалу, предназначенному для утепления цоколя и стен первого этажа, должны предъявляться особо жесткие требования по параметрам прочности на сжатие и водопоглощению, что продиктовано особенностями режима эксплуатации данных ограждающих конструкций (воздействие осадков, грунтовых вод, механические, в том числе вандальные, воздействия).

Обладая низким коэффициентом теплопроводности, практически нулевым водопоглощением, биостойкостью, высокой прочностью, надежностью и долговечностью, плиты ПЕНОПЛЭКС

®ОСНОВА и ПЕНОПЛЭКС®ФАСАД являются идеальными материалами для утепления конструкций цокольных и первых этажей.

На первых этажах зданий перепад давления по разные стороны от ограждающей конструкции больше, чем на средних этажах и, тем более, на верхних этажах, поэтому в этой зоне повышена инфильтрация воздуха через стены. По этой причине помещения на нижних этажах требуют большей теплозащиты. Таким образом, при условии сохранения одинаковой толщины теплоизоляции на всю высоту здания, на первых этажах требуются более эффективные утеплители. Теплопроводность экструдированного пенополистирола практически неизменна, поэтому его применение на первых этажах способствует решению вышеизложенной проблемы.

Не стоит забывать и о скрытых угрозах, связанных с утратой должной биостойкости увлажненным слоем теплоизоляции фасадной системы. Влажный утеплитель – это благотворная среда для развития плесени и других, потенциально опасных, микроорганизмов.

По этой причине помещения на нижних этажах требуют использование преимущественно влаго-био- стойких теплоизоляционных материалов с низким водопоглощением (не более 0,5 % по объему за 28 сут).

Осознавая значимость и предельную актуальность данного вопроса, силами специалистов технического отдела ООО «ПЕНОПЛЭКС СПб» была разработана вандалоустойчивая, а также стойкая к различным микологическим факторам фасадная система ФАСАД PRO, важным элементом которой является влаго- и биостойкий, прочный и долговечный теплоизоляционный материал ПЕНОПЛЭКС®.
чем утеплить фасад цоколя частного дома своими руками, теплоизоляция стен цоколя

Цоколь – это очень важная часть любой постройки, особенно если это жилое здание. Именно поэтому его утеплению стоит уделять особое внимание. Благодаря правильно подобранным теплоизоляционным материалам можно сохранить внутри помещения максимальное количество тепла и сделать проживание более комфортным.

Для чего нужно утеплять цоколь

Цоколь

Цоколь – это очень важная часть любой постройки, особенно если это жилое здание.

Многие люди не понимают зачем тратить лишние деньги и проводить утепление фасада дома. Конечно, есть ситуации, когда можно обойтись без утепления. Не понадобится дополнительная теплоизоляция в том случае, если в доме нет подвала, а сам цоколь имеет небольшой размер. Также не нужно утеплять дома, которые рассчитаны исключительно на летнее проживания или же постройка находится в регионе, где зимы достаточно теплые. В этих случаях можно использовать, например, утепленный пол.

Но если зимы достаточно холодные, дом имеет подвал и в самом здании планируется круглогодичное проживания, то без утепления обойтись не получится.

Материалы для утепления

Сегодня существует огромный выбор материалов для утепления, поэтому можно без проблем подобрать именно тот вариант, который лучше всего будет устраивать как в плане характеристик, так и по деньгам.

Утепление грунтом

В качестве теплоизолятора может использовать песок или земля. Но данный вариант лучше всего применять только на время, если нет достаточного количества денег.

Этот метод очень простой. Достаточно засыпать цоколь слоем грунта, который будет находиться на одинаковом уровне с полом первого этажа. За счет этого можно получить весьма неплохой результат.

Стоит отметить, что с помощью грунта утеплить дом качественно не получится. Также недостатками можно назвать то, что потребуется очень много земли, а также времени на обработку.

Керамзитом

КерамзитКерамзит считается очень легким материалом, который изготавливается в виде гранул большого размера. Для его производства используются разные сорта легкоплавкой глины. В результате обработки удается получить экологически чистый и безопасный для здоровья материал, который относится к числу недорогих утеплителей. В большинстве случаев его применяют для утепления цоколя тех домов, где не планируется круглогодичное проживание. К преимуществам материала можно отнести его пористую структуру и небольшой вес, низкую стоимость, экологичность и огнеупорность.

В то же время пористая структура приведет к повышенному впитыванию влаги. Поэтому в обязательном порядке необходимо делать дренаж, чтобы на цоколь, утепленный керамзитом попадало как можно меньше воды.

Утепление теплой штукатуркой

Утепление теплой штукатуркойТеплая штукатурка – это специальные клеящие смеси, которые полностью отличаются от своих декоративных аналогов. В составе могут присутствовать опилки, пенополистирол или вермикулит. К преимуществам продукции можно отнести монолитность теплоизоляции, быстрый и простой монтаж, не очень высокую цену. В то же время есть и некоторые существенные недостатки. Теплая штукатурка очень хорошо поглощает воду, поэтому необходимо позаботиться об обустройстве качественной гидроизоляции. Слой штукатурки не может быть толще 5 сантиметров. Если же он будет больше, то дополнительно утеплитель придется наносить еще и внутри здания. Кроме того, данный материал имеет достаточно большой вес.

Минеральной ватой

Минеральной ватойДля создания утеплителя используются разнообразные горные породы, которые переплавляются и превращаются в тонкие нити. Плиты минеральной ваты получаются достаточно прочными. Если купить материал в рулонах, то это позволит сделать минимальное количество швов при утеплении. К преимуществам минеральной ваты можно отнести следующее:

  • Относительно низкий коэффициент теплопроводности, которого удается достичь благодаря волокнистой структуре материала;
  • Звукоизоляция;
  • Долгий срок эксплуатации;
  • Высокий уровень прочности;
  • Простой и быстрый монтаж;
  • Не боится механических повреждений.

Из-за того, что минеральная вата может накапливать в себе достаточно большое количество влаги, в состав материала современные производители начали добавлять разнообразные гидрофобизирующие вещества. Минеральная вата для утепления фасада используется крайне редко, ведь обязательно нужно делать гидроизоляцию для того, чтобы материал сохранял свои свойства.

Экструдированным пенополистиролом

Экструдированный пенополистирол считается самым востребованным материалом, который используется для утепления цоколя. В некоторых ситуациях он может иметь другое название – пеноплекс. К преимуществам данного материала можно отнести следующее:

  • Низкий показатель теплопроводности;
  • Не впитывает влагу за счет того, что имеет закрытую ячеистую структуру;
  • Может выдерживать достаточно большую нагрузку;
  • Имеет долгий срок эксплуатации, который может превышать отметку в 50 лет;
  • Не боится плесени и грызунов;
  • Монтаж отнимает немного времени и требует минимальных навыков.

Минусом в данной ситуации есть только то, что даже если использовать листы большого размера, достичь создания монолитной конструкции не получится из-за многочисленных швов.

Поэтому предпочтение стоит отдать листам со специальными замками, которые будут максимально плотно прилегать друг к другу после установки.

Пенополиуретан

Вспененный пенополиуретан считается самым лучшим вариантом утеплителя для цоколя. Для того, чтобы нанести материал на поверхность стены, необходимо использовать специальные установки. С его помощью будет создаваться тонкий слой напыления. Стоит отметить, что цоколь должен быть полностью подготовлен к обработке.

ПенополиуретанМатериал имеет огромное количество преимуществ. Основными из них можно назвать следующие:

  • Отличные теплоизоляционные свойства;
  • Не боится плесени и грибка;
  • Утеплитель позволяет получить монолитную конструкцию без трещин и разного рода дефектов или швов;
  • Материал имеет небольшой вес, высокий показатель прочности и жесткости;
  • В том случае, если один участок стены будет поврежден, его всегда можно быстро отремонтировать.
  • На проведение работ понадобится максимум один день.

К недостаткам пенополиуретана можно отнести высокую стоимость и то, что работы не получится выполнить самостоятельно, ведь потребуется специальное оборудование и реагенты. Стоит отметить, что данный утеплитель не очень хорошо воспринимает солнечные лучи, поэтому после обработки цоколя нужно как можно быстрее приступать к финишной отделке фасада.

Пенопластом и пенополистиролом

ПенопластПенопласт считается недорогим материалом с долгим сроком эксплуатации, который очень прост в обработке. Он отлично удерживает тепло и позволяет максимально быстро выполнить все необходимые работы. В то же время есть и некоторые недостатки, к которым можно отнести хрупкость материала и промерзание при достаточно низких температурах. Во время горения пенопласт имеет очень неприятный запах и может быстро впитать в себя большое количество влаги. Если на пенопласт будут долго воздействовать ультрафиолетовые лучи, то он начинает терять свои свойства.

Пенополистирол относится к числу вспененных материалов. Он пользуется огромной популярностью благодаря большому количеству преимуществ. Многим пенополистирол нравится за то, что он имеет долгий срок эксплуатации, который может достигать 25 лет, и выдерживает даже очень сильные нагрузки механического характера. На монтаж такого утеплителя понадобится минимальное количество времени.

Утепление термопанелями

Утепление термопанелямиТермопанели считаются изобретением немцев. В качестве основы данного материала находится жесткий пенополиуретан, с характеристиками которого мы ознакомились выше. Поверх него изготавливаются специальные накладки декоративного характера, которые с легкостью могут сымитировать любой натуральный или искусственный материал. Таким образом получается изделие, которое напоминает сэндвич-панели. Термопанели очень удобные в установке и одновременно могут выполнять несколько разных функций.

  • Защищать от влаги;
  • Придавать зданию привлекательный внешний вид;
  • Защищать фасад от грибка и плесени.

На первый взгляд материал может показаться идеальным, но он имеет достаточно высокую стоимость. В то же время во время монтажа нужно быть предельно внимательными, чтобы правильно и надежно прикрепить панели с помощью специального клея или дюбелей. Стоит отметить, что термопанели могут использоваться для утепления только тех фасадов, которые имеют идеально ровную поверхность. Если же поверхность имеет какие-то изъяны, то дополнительно придется обустраивать обрешетку.

Варианты утепления цокольной части

Утеплять цокольную часть можно несколькими разными способами.

Главное подобрать качественный утеплитель и правильно рассчитать его толщину. Стоит отметить, что толщина будет зависеть от вида материала, а также погодных условий и типа постройки.

Вертикальная термоизоляция

Вертикальный тип термоизоляции используется чаще всего. Для того, чтобы правильно рассчитать толщину материала в данной ситуации, необходимо воспользоваться специальной формулой. Сегодня в интернете также можно найти достаточно много специальных калькуляторов, которые помогут быстро и правильно осуществить необходимые расчеты.

Горизонтальное утепление

Горизонтальный тип утепления, как правило, используется для тех участков, которые находятся непосредственно под отмостками. За счет этого можно будет избежать промерзания грунта под фундаментом. Особое внимание стоит уделить тем областям, которые прилегают к наружным углам.

Наружное утепление

Схема наружного утепления цоколяНаружное утепление цоколя позволит сохранить достаточно много тепла в доме. Сделать его можно как самостоятельно, так и воспользовавшись услугами специалистов. Сегодня существует огромный выбор материалов для наружного утепления дома, каждый из которых имеет свои преимущества и недостатки. Если финансы позволяют, то предпочтение стоит отдать более дорогим утеплителям, которые помогут получить необходимый результат.

Внутреннее утепление

Внутреннее утеплениеДля внутреннего утепления используется не так много материалов, но все же выбрать есть из чего. Слой утеплителя для внутренних работ будет не таким большим, как для наружным. За счет этого получится устранить все те места, трещины и прочее, через что тепло может выходить из дома.

Заключение

Очень важно уделить внимание утеплению цоколя, ведь без этого придется потратить слишком много денег на обогрев помещения. Кроме того, использование утеплителя позволит защитить конструкцию от воздействия влаги и другого отрицательного влияния окружающей среды. К выбору утеплителя стоит отнестись максимально серьезно, ведь от этого будет во многом зависеть конечный результат. Также стоит правильно и качественно выполнять все работы, которые касаются монтажа утеплителя на цоколь и его дальнейшей обработки.

Related Posts

  • Утепление дома из газобетона

    Утепление газобетонного дома Газобетон - весьма популярный и технологичный материал, который используется для строительства примерно…

Утепление цоколя узлы плитка керамическая

Утепление цоколя узлы плитка керамическая

Утепление цоколя узлы плитка керамическая

Цоколем здания называется верхняя поверхность ленточного фундамента, которая немного выше поверхности земли. В случае столбчатого фундамента, данная терминология относится к стенам, которые выступают над столбами и между ними. Цоколь считается одним из наиболее чувствительных мест в уличной стене дома, так как он максимально подвергается воздействиям атмосферного и механического влияния.

Чтобы проникновения влажной среды удалось избежать, между стеной и цокольной частью укладывают гидроизоляцию. Зачастую, в качестве слоя гидроизоляции прибегают к использованию рубероида.

Относительно наружной стены дома цоколь может выступать, западать либо находиться с ней на одном уровне.

Специалисты утверждают, что дома с западающим его видом окажутся максимально продуманными, так как гидроизоляцию можно будет легко завуалировать, а также выполнить утепление цоколя экструдированным пенополистиролом и осуществить отделку.

Внутреннее и наружное утепление

Многие люди, желая утеплить дом, становятся перед выбором стороны его монтажа. Какой же способ будет более эффективен: утепление снаружи, внутреннее или стоит применить сразу оба?

У каждого варианта есть свои плюсы. К примеру, внутренняя отделка поверхности фундамента и цоколя утеплителем, отличается следующими преимуществами:

  • Улучшение микроклиматических особенностей в помещении;
  • Дополнительная защита слоев фундамента от грунтовых, осадочных и подземных вод;
  • Отсутствие испарений на подвальных стенах.

Теплоизоляция снаружи также важна, поскольку она нацелена продлить эксплуатацию базовых материалов в основании, создавая тепло и защищая от осадков, выветривания, промерзания, и прочих атмосферных воздействий.

Стало быть, результат практически одинаковый, единственное отличие в способе оформления данных методов утепления. Теплоизоляция цоколя снаружи смотрится очень привлекательно, поэтому работы по его утеплению вместе с фундаментом часто обустраивают снаружи.

Стоит отметить, что пенополистирол позволяет оштукатуривание поверх своих пластин, на которые потом обустраивают плиточную отделку или окрашивают.

Прежде чем приступать к работам с цоколем, необходимо технологически утеплить фундамент снаружи, а также не забыть про напольную поверхность первого этажа.

Конструкция узлов системы утепления.

Конструкция узлов системы утепления. В статье мы с вами рассмотрим, конструкции узлов утепления, при монтаже утеплителя около оконных проемов, цоколей и т. д.









Утепление цоколя здания.



Конструкция узлов системы утепления. 1. основание
2. клей
3. теплоизоляция
4. армированный слой
5. декоративная штукатурка
6. дюбель
7. цокольный профиль с капельником
8. герметик
9. декоративная штукатурка
10. армированный слой
11. теплоизоляция (экструдированный пенополистирол)
12.гидроизоляция
13. гидроизоляционная мастика.
14. отмостка.





Примыкание системы к окну.



Конструкция узлов системы утепления. 1. основание
2. клей
3. оконная рама
4. теплоизоляция
5. угловой профиль с сеткой
6. оконный профиль примыкания
7. армированный слой (клей+сетка)
8. декоративная штукатурка
9. подоконный отлив с U-профилем
10. саморасширяющаяся лента
11. подоконный профиль примыкания
12. теплоизоляция





Примыкание системы к окну (вид сверху).



Конструкция узлов системы утепления. 1. основание
2. оконная рама
3. оконный профиль примыкания
4. клей
5.теплоизоляция 6. армированный слой
7. декоративная штукатурка
8. угловой профиль с сеткой
9. U-образный профиль
10. тарельчатый дюбель
11. подоконный отлив





Примыкание системы к рольставням.



Конструкция узлов системы утепления. 1. основание
2. клей
З. теплоизоляция
4. армированный слой
5. декоративная штукатурка
6. саморасширяющаяся лента
7. фасадный герметик или профиль примыкания
8. рольставня











Примыкание системы к кровле (снизу).



Конструкция узлов системы утепления. 1. основание
2. клей
3. теплоизоляция
4. армированный слой
5. декоративная штукатурка
6. теплоизоляция
7. саморасширяющаяся лента
8. пароизоляция













Примыкание системы к кровле (сверху).



Конструкция узлов системы утепления. 1. основание
2. клей
3. теплоизоляция
4. армированный слой
5. декоративная штукатурка
6. цокольный профиль с капельником
7. саморасширяющаяся лента или фасадный герметик
8. элемент кровли











Утепление балкона.



Конструкция узлов системы утепления. 1.основание
2. клей
3. теплоизоляция
4.армированный слой
5. декоративная штукатурка
6. экструдированный пенополистирол
7.гидроизоляция
8. цокольный профиль
9. профиль примыкания
10. саморасширяющаяся лента
11. фасадный герметик
12. гидроизоляция







Начало монтажа системы.



Конструкция узлов системы утепления. 1. основание
2. клей
3. составной цокольный профиль
4. теплоизоляция
5. профиль-капельник
6. армированный слой
7. клей
8.декоративная штукатурка

Узел утепления цоколя пеноплексом. Утепление цоколя

Экструдированный пенополистирол отлично подходит для подобных задач. Толщина плит должна составлять не меньше 5—10 см. Сначала выкапывают канаву глубиной около 0,4 м вокруг всей постройки.

На ее дно заливается керамзитобетонная стяжка.

Утепление плитами Penoplex, узлы стен и кровель (формат *.dwg)

Стены фундамента и цоколя дома очищают от грунта и мусора. Затем выполняют гидроизоляцию.

узел утепления цоколя пеноплексом

Для этого можно нанести битумную мастику в несколько слоев, приклеить рубероид, нанести слой жидкой резины либо использовать проникающие гидроизоляционные растворы. После высыхания стяжки и выполнения гидроизоляционных работ переходят к установке плит утеплителя. К основанию плиты прикрепляются специальным клеевым составом.

Утеплённая поверхность фундамента засыпается грунтом.

узел утепления цоколя пеноплексом

Важно соблюдать послойную трамбовку. Для качественного устройства утеплительной системы плиты пенополистирола необходимо дополнительно закрепить дюбелями и усилить сеткой. Для большей надежности после монтажа плит можно сделать опалубку и залить все керамзитобетоном. Тогда получится надежная, прочная и долговечная система утепления дома. Заканчивают утепление цоколя облицовкой.

Облицовочный материал крепится к обычному раствору из песка и цемента. При использовании отделочного камня необходимо использовать клей, рекомендуемый производителем. В качестве финишного слоя возможно использовать штукатурку.

Для обеспечения более сильной сцепки со штукатурным составом поверхность изоляторов можно обработать ножом, делая небольшие засечки. Альтернатива — пенополистирольные плиты, которые изначально сделаны под штукатурку. Они имеют вафельную текстуру поверхности.

Гидроизоляция и утепление цоколя, а также его последующая облицовка — мероприятия, которые при знании технологии вполне можно выполнить своими руками. В результате можно заметно сэкономить на отоплении, продлить срок службы дома и придать постройке презентабельный внешний вид. В идеале утепление фундамента и цокольного участка должно быть предусмотрено при проектировании и осуществляться на этапе постройки здания. Если это сделано не было, то придется провести работы уже в эксплуатируемом доме, что сложнее, но тоже выполнимо.

Эффективные технологии утепления фундамента пеноплексом позволяют значительно снизить потери тепла при их использовании. Экструдированный пенополистирол пеноплекс , благодаря своей ячеистой структуре, имеет низкий уровень теплопроводности. При этом он, в отличии от своего собрата — пенопласта, имеет достаточную плотность и прочность.

Эти свойства обусловили его широкое применение в различных теплоизоляционных работах. Фундамент любого здания и сооружения в ходе теплоизоляционных работ нуждается в обустройстве теплозащиты не меньше, чем другие конструктивные элементы. Существует несколько отличающихся технологий утепления фундамента экструдированным пенополистиролом:.

Перед тем, как утеплить фундамент дома снаружи своими руками вертикальным методом, необходимо подготовить поверхность не только стен, но и цоколя с фундаментом.

Только завершив это, можно приступать к монтажу теплоизоляции. Все работы производят в несколько этапов:. Технология утепления фундамента пеноплексом снизу применяется для плитного и мелкого ленточного фундаментов. Для этого используют плиты толщиной 5 — 10 см. Последовательн

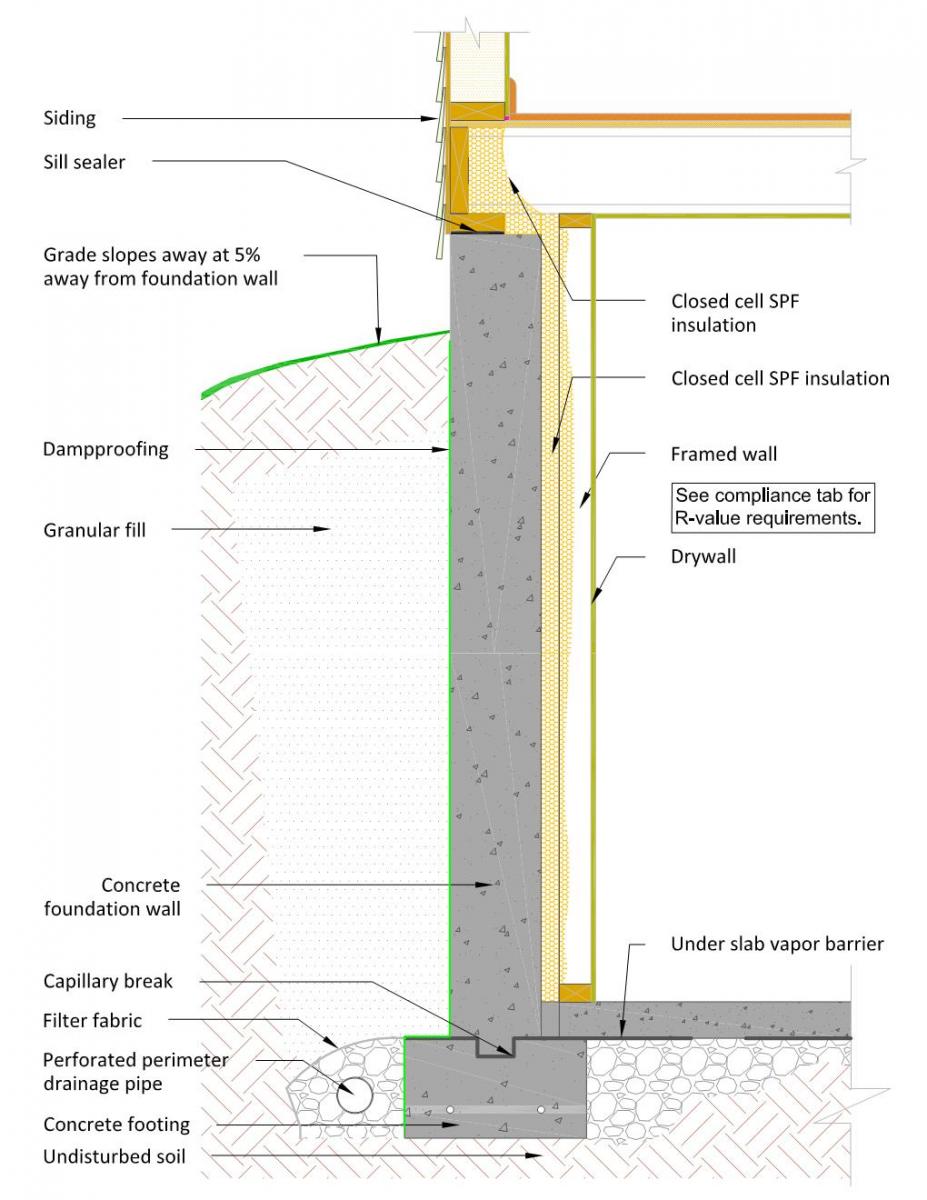

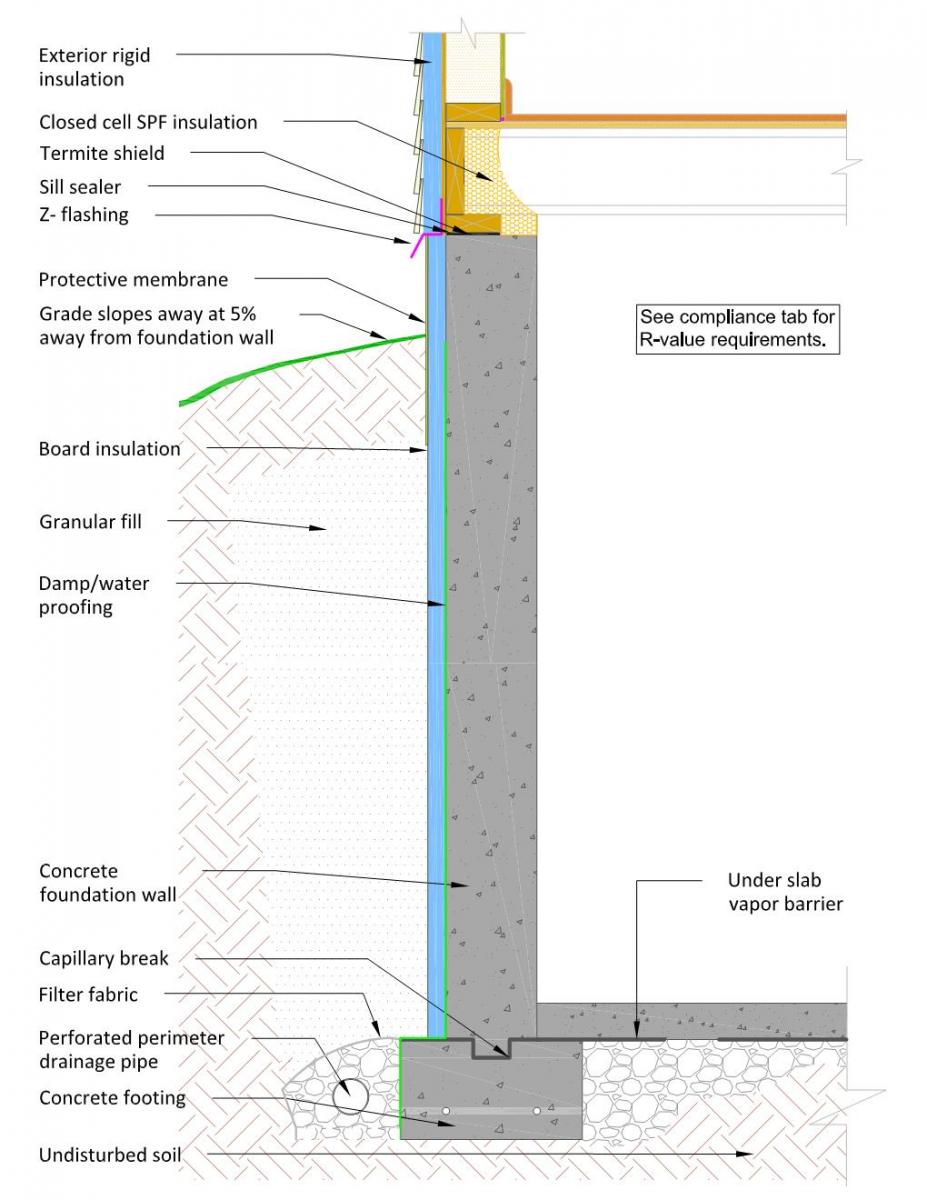

Изоляция подвала - Как утеплить подвальные / фундаментные стены

Тодд Фратзел о подвалах, каркасах, изоляции

Изоляция подвалов - стены

Изоляция подвалов намного сложнее, чем изоляция обычных стен с деревянным каркасом. На самом деле, ненадлежащим образом утепленные подвальные стены являются одной из главных причин появления плесени в домах. Если вы не сделаете это правильно, вы подвергнете свою семью опасному воздействию плесени. В этой статье я покажу вам Как правильно изолировать стены подвала .

Все дело в водяном паре

Изоляцию подвала трудно понять из-за проблем с водяным паром. Хотя эту тему лучше оставить для другой статьи целиком, важно понимать, что в подвале есть два источника значительного водяного пара. Так же, как в комнатах над подвалом, водяной пар из комнаты хочет выйти наружу.

Кроме того, и, вероятно, более серьезно, водяной пар выходит из бетонной стены и пытается проникнуть внутрь готовой комнаты.Бетон выглядит как губка под микроскопом и удерживает воду как губка. На самом деле, на протяжении всей жизни бетона он удерживает воду. Таким образом, бетон ВСЕГДА выпускает водяной пар, и этот водяной пар пытается высохнуть наружу или в ваше законченное пространство. Чтобы полностью понять это, пожалуйста, прочитайте нашу статью о пароизоляции подвальной изоляции.

Что НЕ делать при утеплении подвала

Ни при каких обстоятельствах не рекомендуется использовать один из этих методов для утепления стен подвала.Оба они похожи, оба этих метода я вижу постоянно, и они ВСЕ заканчиваются проблемами плесени:

  • Слой пластикового поли, установленный над бетонной стеной. Затем стена обрамлена, и стекловолоконная изоляция установлена ​​в бухтах. В некоторых случаях это либо крафт-поверхность, либо другой слой поли. Эта ситуация плохая, потому что любой водяной пар, попадающий в отсеки для шипов, в конечном итоге будет конденсироваться на поверхности поли (поли будет холоднее бетонной стены, около 50 градусов по Фаренгейту).), вода приводит к тому, что плесень начинает расти в хорошо затененном пространстве между стойками.
  • Стена шпильки построена так, что она находится на расстоянии одного или двух дюймов от бетона. В этом случае между шпильками устанавливается только стекловолоконная изоляция (без бетона на бетоне). Устанавливается пароизоляция, затем гипсокартон. Эта ситуация действительно плохая, водяной пар из бетона выходит в полость шипа и конденсируется на задней части пароизоляции за гипсокартоном. Снова, вода создает неприятную ситуацию плесени в заливе гвоздика.

Это ужасные детали, никакая гидроизоляция, герметик и т. Д. Не улучшат их. Мой совет прост: НЕ ИСПОЛЬЗУЙТЕ эти детали.

Пена с закрытыми порами - это ответ

Независимо от того, распыляете ли вы ее на месте или устанавливаете листы, пена с закрытыми порами является ответом на изоляцию подвала. При правильной установке пенопласт с закрытыми порами (спрей или картон) дает два преимущества: во-первых, это отличный изолятор с НАМНОГО лучшими значениями R на дюйм, чем у стекловолокна, и во-вторых, когда вы используете пенопласт с закрытыми порами, по крайней мере, 1-1 / 2 дюйма толстый, он на самом деле действует как пароизоляция.Таким образом, по существу вы получаете пароизоляцию и изоляцию, все в одном простом в использовании продукте.

Изоляция подвалов своими руками, используя пенопластовую доску

Ниже приведен отличный пример правильной изоляции подвалов. Если вы хотите увидеть более подробную статью о том, как использовать этот подход, вы можете увидеть это ЗДЕСЬ.

Несколько лет назад я изолировал стены подвала в нашей кладовой. Я установил 1-1 / 2 ″ экструдированный пенополистирольный утеплитель DOW. Я использовал специальный клей из пенополистирола, чтобы приклеить пенопластовую доску к бетону (вы также можете использовать пену Great Stuff Pro в банке).Пенопластовая доска, которую я использую, поставляется с язычком и канавкой, поэтому ее установка довольно проста. Просто обрежьте доски по длине, нанесите немного клея и прижмите его к стене. Обратите внимание, что вам может понадобиться приложить давление к пене с помощью досок, пока клей не высохнет.

Если вы хотите посмотреть видео о таком подходе, ознакомьтесь с нашим видео по изоляции подвалов.

Вы заметите, что я установил платы горизонтально. С тех пор, как мы выполнили этот проект, мы устанавливали их вертикально на работе, и это стало намного проще! Размещение их в вертикальном положении значительно облегчает предотвращение их падения во время отверждения клея.

Уплотнения изоляции уплотнения

Обновлено (октябрь 2014 г.)

Много лет назад, когда я впервые начал использовать этот метод, было очень мало вариантов, позволяющих ленточным изделиям герметизировать изоляционные панели из пенопласта. Тогда я использовал ленту Tyvek, но этот продукт больше не рекомендуется для использования на пенопластовой доске. Большинство производителей пенопластовых плит сейчас выпускают ленты, специально предназначенные для герметизации этих изделий. DOW предлагает конструкционную ленту WEATHERMATE ™, а Owens Corning предлагает ленту для суставов из пеноматериала JointSealR ™.Эти продукты являются более дорогими, но они специально разработаны для этого применения и очень важны для долгосрочной работы изоляционного барьера.

Каркасные подвальные стены

Как только вся изоляция была на месте, я начал возводить 2 × 4 стены. Я поместил стены прямо перед пенопластовой изоляцией, а затем изолировал полости стен изоляцией из стекловолокна. Вам нужно будет прибить прижимную плиту стены к бетону с помощью комплекта триггерных инструментов, 22 калибра.

Возможно, вы удивляетесь, почему я использовал стекловолоконную изоляцию после того, как наложил на нее черный глаз. Мы можем использовать его в этой ситуации, потому что у нас есть изолированный барьер пара между ним и бетоном. Делая комбинацию изоляционных материалов, я достиг приблизительно R значений 16. Это было намного дешевле, чем делать все это в пене.

Существует также действительно полезная информация в Building Science Corporation.

Изолированные бетонные полы

Для этого проекта мы не изолировали бетонные полы, потому что у нас есть излучающие плиты с подогревом.Однако, если в вашем доме нет лучистого тепла, и вы ищете информацию по этой теме, мы рекомендуем вам прочитать «Как утеплить бетонный пол».

Строительство лучших подвалов: как правильно изолировать подвал

Наиболее распространенная практика, применяемая в настоящее время для отделки внутренних помещений подвала, поскольку жилое пространство редко учитывает воздействия, связанные с добавленной влажностью ниже уровня уклона, или количество тепла, которое теряется на землю.

Существующие подвалы, как правило, недостаточно изолированы или вообще не изолированы, и если они есть, они почти всегда задерживают влагу в стеновых сборках.Это приводит к конденсации, росту плесени и гниению стеновых конструкций.

Следующие методы изоляции подвалов, перечисленные здесь, разработаны, чтобы предложить наиболее разумные и долговечные варианты для внутренней изоляции, внешней изоляции или, в идеале, комбинацию обоих.

Эти узлы были разработаны для предотвращения проникновения влаги в течение срока службы здания, а также для обеспечения возможности выхода исходной влаги, содержащейся в строительных материалах, без причинения ущерба.

Различные типы изоляции включены в различные точки в стеновых сборках. Для деталей и характеристик различных материалов, смотрите нашу страницу по выбору изоляции.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ


Изоляция снаружи и внутри, снаружи внутрь:

  • фиброцементная плита и парение выше класса
  • 3 "из минеральной ваты или пенополистирола.3 "лучше, 2" хватит
  • дренажный коврик
  • влагозащитный спрей на внешней бетонной стене
  • 2 "доска из минеральной ваты или EPS против внутренней бетонной стены
  • 2x4 шпилька с минераловатными ворсами в полостях
  • гипсокартон с латексной краской в ​​качестве замедлителя пара.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ


Только внутренняя изоляция:

  • доска из минеральной ваты или EPS как термический барьер для бетонной стены
  • 2x4 шпилька с минераловатными ворсами в полостях
  • гипсокартон с латексной краской в ​​качестве замедлителя пара.

Примечание. Отсутствие надлежащей внешней защиты от влаги для данного настенного блока означает, что влага будет перемещаться внутрь. Минеральная вата не повреждается влагой, но могут иметь место дополнительные нагревательные и охлаждающие нагрузки, обусловленные более высоким уровнем относительной влажности. Подвальные влагопоглотители могут помочь поддерживать управляемость уровня влажности. Пожалуйста, смотрите нашу страницу по модернизации существующих подвалов.

НАЖМИТЕ, ЧТОБЫ УВЕЛИЧИТЬ


Только внешняя изоляция:

  • фиброцементная плита и парение выше класса
  • 4 дюйма EPS
  • дренажный мат
  • битумная гидроизоляция.

Лучшие практики для строительства нового подвала:

Идеальная производительность и долговечность достигается за счет изоляции как внутренних, так и наружных стен фундамента. Эта техника может повысить тепловые характеристики подвалов, снизить тепловые потери и эксплуатационные расходы. Это также помогает снизить вероятность возникновения проблем с влажностью внутри, повышая температуру первой внутренней уплотняющей поверхности - бетона.

Ниже приведено тепловое изображение подвала, описанного выше, с изоляцией с обеих сторон.Эффективное значение R этой стены составляет R40. Три дюйма ЭПС под плитой составляют 12,6 руб. Существует веский финансовый аргумент в пользу увеличения этого показателя, особенно с включением лучистой теплоты в полу.

Тепловое изображение изоляции подвала и потери тепла © Ecohome


Внешняя изоляция подвала менее распространена, вероятно, из-за того, что она может быть более дорогой.И, конечно, меньше случаев, когда изоляция установлена ​​с обеих сторон. Утепляя наружные поверхности стен подвалов, мы потребляем меньше внутреннего пространства и не допускаем воздействия на стены сезонного цикла замораживания / оттаивания, известного как «тепловой удар», который может вызвать растрескивание фундаментов.

Изоляция подвальных интерьеров, а не экстерьеров, может быть более дешевым вариантом, если вы выберете только один, особенно если они предназначены для отделки жилой площади. Он также может более легко решать проблемы тепловых мостов на верхушках стен, а также на стыке фундаментов и фундаментных стен.

Поскольку нет единого мнения по поводу конструкции подвалов и используемых материалов или оптимального уровня тепловых характеристик, мы полностью ожидаем, что найдутся те, кто считает это экстремальным и ненужным как с точки зрения долговечности, так и производительности. Мы считаем, что это связано с тем, что подвалы в настоящее время сыры и заплесневели, хронически недостаточно изолированы, и что мы просто привыкли платить высокую цену за отопление.

Ecohome в максимально возможной степени продвигает философию сохранения тепла, а не выработки тепла.Дополнительные затраты на изоляцию часто сводятся на нет ежемесячной экономией, а хорошо спроектированный и изолированный подвал будет иметь гораздо больший срок службы без ремонта.

Одним из наиболее часто пропускаемых преимуществ экстремальной теплоизоляции в домах является тепловая безопасность, так как экстремальные погодные явления в холодные месяцы обычно вытесняют жителей из их домов из-за недостатка электроэнергии и тепла. В таких ситуациях дома, которые лучше расположены для сохранения тепла, могут предложить больший комфорт в течение более длительного периода времени.

Проблемы и решения для всех сборок стен подвала:

EPS проставка в нижней части каркасных стен подвала © floodsill.com


Распорки под нижними пластинами : Подкладка нижних пластин опорными стержнями или кусками пены может быть дополнительной мерой прочности в случае любого внутреннего затопления, позволяя воде проходить под стенами.

Узнайте все о том, как остановить затопление подвалов - предотвращение наводнений, насосы и сигнализация здесь

Плиточные полы: Большая часть тепла теряется в плохо изолированных подвалах, в том числе под плиточными полами.Оптимальные уровни изоляции под плитами варьируются в зависимости от региона и климата, а также от конкретной строительной площадки и состояния почвы.

Чтобы сэкономить и деньги, и энергию, мы рекомендуем минимум R20 под плиты в большей части Канады, по крайней мере, вдоль границы Канады и США, где проживает большинство канадцев. Повышенные уровни рекомендуются для более северных регионов. Пожалуйста, ознакомьтесь с нашими страницами по теплоизоляции под-плиты для более подробной информации.

Roxul минеральная вата внешняя изоляция фундамента © Roxul


Внешний EPS или минеральная вата: Ни один из них не пострадал от влаги.С осторожностью их можно в значительной степени удерживать на месте у наружных стен с обратной засыпкой ниже уровня и закреплять над уровнем с помощью фиброцементной плиты, прикрепленной к фундаментным стенам.

Дренаж: Независимо от местоположения или количества изоляции, фундаментные стены должны быть защищены от грунтовых вод, которые должны быть направлены на дренажные плитки с надлежащим уклоном и перфорированием. Любая обратная засыпка у стен должна легко стекать, а стоки из плавающей плитки должны быть покрыты геотекстильной мембраной для предотвращения засорения.Включение узла очистки в мокрую плитку может облегчить длительное техническое обслуживание.

Утечка по периметру фундамента © Ecohome


Поверхностный сток может быть ценным дополнительным средством защиты, как показано выше на диаграмме внутренней и внешней изоляции.

Это особенно рекомендуется для металлических крыш, в частности, поскольку они общеизвестно проливают карнизы карнизов, поскольку они проливают снег.При отсутствии карнизных желобов (по выбору или иным образом) кровельная вода попадает по периметру стен фундамента.

Избегайте соединения дерева с бетоном в фундаментах © Ecohome


Избегайте соединений дерева с бетоном: Для полного высыхания бетонного фундамента требуется пять лет, и это только в том случае, если он полностью отделен внешними водонепроницаемыми барьерами от влажности почвы и воды.Не нарушая связи от грязи до пористого бетона, фундаментные стены никогда не высыхают и продолжают впитывать влагу.

Обычная практика - встраивать древесину непосредственно в бетон для обрамления оконных и дверных проемов. Такая практика ставит каркасные элементы на риск гниения. Даже с полностью герметичными подвальными помещениями дерево впитывает всю доступную влагу в бетоне.

Капиллярный разрыв между основанием и фундаментом © Delta


Капиллярный разрыв: Фундамент не защищен от попадания влаги на дно, а капиллярный разрыв между фундаментами и фундаментом предотвращает впитывание влаги в стены.Существуют специальные мембраны для этого применения, но полиэтилен 6 мил также сделает эту работу, возможно, более доступной.

Изолированные балки обода: Это очень сложное место для успешной изоляции и воздушного уплотнения. Спрей полиуретановая пена (SPUF) является одним из предпочтительных решений этой проблемы. При утеплении внутренних помещений подвала SPUF можно установить так, чтобы он соответствовал утеплению внутренних стен, разрушая тепловой мост плит подоконника.

Другим эффективным методом может быть вставка перекрытий пола с внешней стороны бетона, чтобы обеспечить непрерывную изоляцию перекрытий обода снаружи.

Изоляция стен и ватных палочек: Опять же, мы рекомендуем минеральную вату за ее более высокое значение R, переработанное содержание и способность противостоять влаге. Тем не менее, риск повреждения от влаги на стенке стойки намного ниже, чем у бетона, поэтому минеральную вату можно смело заменять при необходимости стекловолоконными изломами, особенно в районах с низким риском наводнения.

Наносится жидким пароизоляционным грунтом © Benjamin Moore


Гипсокартон для интерьера: Латексная краска (или грунтовка для замедления паров) рекомендуется в качестве внутреннего слоя контроля паров ниже уровня уклона.Крайне важно не включать полиэтиленовый барьер для пара или другие паронепроницаемые материалы, которые препятствуют высыханию стен.

6 мил поли пароизоляция - это решение высшего сорта, предназначенное для того, чтобы позволить стенам высохнуть наружу, что невозможно ниже уровня. Единственная сушка, которая будет проходить ниже уровня, будет внутрь.

Ученые-строители сходятся во мнении, что полиэтиленовые паровые барьеры на внутренней стороне стен подвала обрекают их на провал. Источником влаги, от которого мы должны защищать, является внешняя земля и бетон, а не внутренняя относительная влажность.

Для получения справки по выбору из различных типов теплоизоляции панелей см. Здесь , а для справки о правильной изоляции наружных стен снаружи см. Здесь - из Руководства по экологическому строительству EcoHome

Дополнительное чтение:

,
Руководство по утеплению подвалов - Улучшение жилищного строительства

Тодд Фратцель по подвальным помещениям, утепление

Руководство по правильной утеплению подвалов

За последние несколько лет я написал много статей на различные темы по утеплению подвалов. Читатели оставили сотни комментариев и вопросов по конкретным подвальным изоляционным темам. В попытке упорядочить всю эту информацию я решил, что пришло время создать всеобъемлющее руководство по утеплению подвалов.Это руководство обобщает основные понятия в одном источнике, чтобы упростить поиск информации.

Если вы потратите время на понимание основных концепций утепления подвалов, вы сможете разработать систему утепления, которая обеспечивает тепло и комфорт, не создавая нездоровую среду. Это может показаться простым, но реальность такова, что сотни тысяч подвалов изолированы неправильно и приводят к серьезным проблемам с плесенью. Я надеюсь, что вы найдете следующую информацию информативной и полезной для вашего следующего проекта реконструкции подвала.

Понимание пароизоляции

Вероятно, наиболее важной концепцией при изоляции фундаментов является пароизоляция. Как только вы поймете пароизоляцию в подвалах, вы сможете изолировать свой подвал, не вызывая серьезных проблем с плесенью.

В одной из моих предыдущих статей, Basement Vapor Barrier, я указывал на то, что вы должны понимать, что бетонные стены (или бетонный блок) представляют собой огромную губку, полную водяного пара. Даже бетонные стены, которые «кажутся» сухими, всегда полны водяного пара.Не вдаваясь в серьезную химию и физику, просто поверьте мне на слово, что на микроскопическом уровне в бетоне миллионы крошечных пустот, полных воды.

Как только вы поймете, что все фундаменты заполнены водяным паром, вы начинаете понимать, что основной целью пароизоляции является предотвращение проникновения влаги из фундамента в готовую конструкцию, где это может привести к образованию плесени. Как вы можете видеть на соседнем эскизе, стена подвала изолирована таким образом, что вызывает высыхание наружу фундамента.

В конечном счете, пароизоляция в подвале лучше всего достигается с помощью пенопластов с закрытыми порами, либо распыляемой пены, либо пенопластовых изделий. Обязательно ознакомьтесь со статьей Vapor Barrier for Basements для более подробной информации.

Балочные изолирующие балки

Другим действительно важным аспектом изолирующих подвалов является балочная балка. Изоляция балки обода часто игнорируется при отделке подвалов, и она может быть важным компонентом правильно изолированного подвала. В статье «Изоляция балки обода» обсуждаются несколько вариантов правильной изоляции балки обода.На сегодняшний день большинство подрядчиков по качественной изоляции рекомендуют использовать только пенопластовые изоляционные материалы для балки обода.

Стекловолокно просто плохо справляется с изоляцией этой критической области и подвержено образованию плесени. Как вы можете видеть выше, я изолировал свою балку обода с помощью фольгированной изоляционной плиты из полиизо, запечатанной аэрозольной пеной. Еще один замечательный вариант - иметь балку обода полностью вспененной. Стоит отметить, что я НЕ рекомендую распылять балку обода с помощью пенопласта с открытыми порами.Хотя некоторые могут утверждать, что это не проблема, я лично видел много проблем с этим и не могу рекомендовать это. Для получения более подробной информации, ознакомьтесь с моей статьей Joist Insulation Rim для более подробной информации.

Изоляционные подвальные стены

Я не могу сказать вам, сколько плохо изолированных подвальных стен я видел за эти годы. Почти все они обусловлены использованием стекловолоконной изоляции, установленной непосредственно на фундаментной стене или против поли, которая непосредственно на фундаменте.Если вы узнаете три вещи из этих статей, это должно быть так:

  • НИКОГДА не устанавливайте стекловолоконную изоляцию на фундаментной стене.
  • НИКОГДА не устанавливайте слой поли на фундаментной стене с последующей изоляцией из стекловолокна.
  • НИКОГДА не устанавливайте влагобарьерную краску (DryLok или аналогичную) с последующей изоляцией из стекловолокна.

Если вы прочтете мою статью об утеплении подвала, вы увидите буквально сотни вопросов от читателей, пытающихся утеплить подвал.Снова и снова читатели спрашивают, могут ли они поместить изоляцию из стекловолокна в фундаментную стену, потому что считают, что стена сухая. Ответ прост, НЕТ! Затем они спрашивают, если они сначала выставят несколько поли, это будет хорошо? Ответ прост, НЕТ! Наконец, у меня возникает вопрос: что, если я нанесу DryLok, то на стекловолокно, и опять мой ответ НЕТ!

Какое у меня видео о том, как утеплить стены вашего подвала:

Хотя поли и DryLok могут препятствовать влаге покидать фундамент и попадать на стекловолокно, это не остановит более теплый влажный воздух из готового подвала от контакта с холодной поверхностью основания.Если это произойдет, водяной пар в более теплом воздухе будет конденсироваться и превращаться в воду. Если это произойдет, он попадет в стекловолокно и, возможно, начнет расти плесень.

По моему мнению, есть два (и один модифицированный вариант) способа утепления стен подвалов, и это:

  • Пена для опрыскивания - опрыскивание стен фундамента хорошей пеной с закрытыми порами является, на мой взгляд, лучшим подходом. Несмотря на то, что этот метод является дорогостоящим, он обеспечивает лучшую паронепроницаемость и герметичную изоляционную систему.
  • Пенопласт - Если вы хотите сэкономить немного денег и сделать это самостоятельно, я рекомендую утеплить стены подвала изоляцией из пенопласта. Детали утепления стен подвалов с использованием пенопласта создают хороший барьер для пара вместе с изоляционным слоем, который не способствует росту плесени.
  • Пенопласт и стекловолокно - В некоторых ситуациях вы можете создать гибридный подход, в котором используется минимальный слой пены (1-1 / 2 дюйма) для создания эффективного пароизоляции, за которым следует некоторая изоляция из стекловолокна для увеличения значения R.Этот подход может быть использован для экономии средств при сохранении основных концепций, которые необходимы для предотвращения возникновения плесени.

Изоляционные бетонные полы

Наконец, я хочу поделиться статьей, которую я написал об изоляционных бетонных полах. Существует множество способов утепления бетонного пола и обеспечения хорошей теплой законченной поверхности. Если вы можете позволить себе дополнительную высоту, которую требует изолированный пол, окупаемость, безусловно, стоит затраченных усилий.

Как вы можете видеть на соседнем эскизе, один из методов утепления бетонного пола включает в себя слой пенопластовой изоляции, за которым следуют шпалы и фанерный фундамент.Изоляция из пенопластовой плиты обеспечивает отличный барьер для пара и тихую поверхность пола.

Другие модификации этой детали включают удаление шпал и прикрепление фанерного основания непосредственно к пенопласту. Независимо от того, какую деталь вы выберете, ключи должны хорошо герметизировать пену и быть уверенным, что она хорошо соединена с бетоном.

Заключительные мысли по утеплению подвалов

Мой самый большой совет по утеплению подвалов - не торопитесь и проводите исследования.Если это вообще возможно, полностью исключите изоляцию из стекловолокна из ваших планов. И, наконец, не торопитесь и сделайте хорошую работу. Ослабленная изоляция фундамента, вероятно, приведет к серьезным проблемам в будущем, включая потенциально опасный рост плесени.

Если вы последуете этому совету, я уверен, что ваш проект реконструкции подвала будет успешным.

герметичных подвалов с воздушным уплотнением | Building America Solution Center

Поскольку подвалы в значительной степени ниже уклона, а зимние температуры грунта часто теплее, чем зимние температуры воздуха, вероятность потери тепла от подвалов меньше, чем у вышестоящих частей оболочки дома. В то время как уровень теплоизоляции ниже уровня не обязательно должен быть таким же высоким, как у стен выше класса, изоляция подвалов имеет решающее значение для достижения целей в области энергии и комфорта в домах с высокими эксплуатационными характеристиками.

В этом руководстве описываются передовые методы утепления подвалов в новых и существующих домах. Это ни в коем случае не исчерпывающий список; скорее это краткий список систем, которые могут хорошо работать, соответствовать действующим нормам и могут быть практически внедрены строителями и подрядчиками.

Прежде чем утеплять подвал, обязательно оцените (и при необходимости решите) ключевые проблемы здоровья, безопасности и долговечности. К ним относятся:

Где утеплить?

фундаментных стен или первый этаж?

Один из первых вопросов, на который нужно ответить при определении стратегии утепления подвала: где установить изоляцию на стенах подвала или на нижней стороне первого этажа?

Изоляция у стен

В большинстве случаев изоляция стен подвала - и, возможно, плиты - приводит к лучшей производительности.Утепление стен подвала, а не под первым этажом, приводит подвал в тепловую оболочку или кондиционированное пространство дома и термически связывает подвал с остальной частью дома. Это будет держать подвал теплее в течение зимы. Летом кондиционированный подвал, как правило, будет суше, чем альтернатива. Более теплый, более сухой подвал может иметь гораздо большую ценность как функциональное, полезное пространство. Это также обеспечивает лучшие условия для оборудования HVAC.

В экстремально холодном климате изоляция стен подвала может иметь решающее значение для поддержания температуры в подвале выше точки замерзания (что важно, если в подвале есть какие-либо механические элементы или сантехника).Если в подвале находится отопительное оборудование (например, бойлер или печь, водонагреватель, воздуховоды и т. Д.), Тепловые потери от этого оборудования могут обеспечить все тепло, необходимое для обеспечения комфорта и удобства использования изолированного подвала.

В летние месяцы, поскольку земля обычно холоднее, чем воздух в доме, подключение подвала к кондиционированному пространству уменьшит нагрузку охлаждения. Это правда, что хорошая изоляция стен подвала будет ограничивать этот охлаждающий эффект, но даже дом с хорошо изолированным подвалом, как правило, требует меньше энергии для кондиционирования воздуха, чем тот же дом с изоляцией под первым этажом.

Изоляция под первый этаж

Изоляция под первым этажом, а не вдоль стен, приведет к неизолированному основанию, отсоединенному от остальной части дома с тепловой точки зрения. Хотя изоляция под первым этажом может привести к снижению общей производительности, есть некоторые сценарии, в которых эта стратегия все еще выбрана. Причины этого включают в себя:

  • Управление водными ресурсами. Если стратегии управления влагой не держат подвал постоянно сухим (например,ж., если район подвержен сезонным наводнениям), изоляция на первом этаже может быть лучшим вариантом, чтобы избежать повторного повреждения восприимчивых к воде материалов.
  • Безопасность горения. Настоятельно рекомендуется, чтобы воздухонепроницаемые здания , а не включали приборы сгорания естественной тяги в изолированном корпусе. Если устройства естественной тяги расположены в подвале и вряд ли будут заменены устройствами с непосредственным вентиляцией без горения или закрытого сгорания в ближайшем будущем, герметизация и изоляция воздуха на первом этаже может быть более безопасным вариантом, чем герметизация и изоляция воздуха подвальные стены и пол.Информацию об оценке безопасности горения см. В следующих руководствах:
  • Стоимость
  • Хотя изоляция стен подвала, как правило, приводит к лучшей производительности, эта стратегия часто является более дорогой. Некоторые предпочитают утеплять пол исключительно по соображениям стоимости.

внутри или снаружи фундаментных стен?

Стены подвала могут быть изолированы вдоль внутренней поверхности или наружной поверхности наружных стен. Изоляция на внешней стороне фундаментной стены обычно является лишь практическим вариантом в новом строительстве из-за затрат на земляные работы, связанные с наружной установкой.Большинство стратегий модернизации предусматривают установку изоляции на внутренней стороне стен фундамента, за исключением тех случаев, когда капитальный ремонт уже необходим для ремонта фундамента или управления водой на площадке.

В большинстве случаев изоляция снаружи может привести к лучшему управлению влажностью фундамента в сборе, но есть проблемы с защитой изоляции на уровне и выше уклона. Эти проблемы заставляют многих дизайнеров и строителей новых домов выбирать внутреннюю изоляцию подвала. Примеры обеих стратегий, а также проблем и ограничений каждой из них обсуждаются в разделе «Описание».

Описанные системы

Хотя существует много жизнеспособных стратегий изоляции подвалов, в этом руководстве описано несколько общих систем:

  • Внешняя жесткая изоляция на бетонных стенах
  • Изолированные бетонные формы (ICFs)
  • Сборный фундамент.
  • Внутренняя теплоизоляция
    • Пленка с жесткой пеной, оставленная открытой
    • жесткая пена, покрытая гипсокартоном
    • аэрозольная пена покрыта гипсокартоном.

Внешний вид, жесткая изоляция на бетонных или блочных стенах

Экструдированный пенополистирол (XPS), жесткий стекловолокно и плиты из минеральной ваты являются наиболее распространенными материалами для утепления наружных стен фундамента.Ни один из этих материалов не удерживает воду, поэтому влага не должна значительно влиять на длительные термические свойства.

Жесткие плиты из стекловолокна и минеральной ваты имеют тепловое сопротивление примерно R-4 на дюйм (футы 2 ч ° F / Btu-in). Для достижения того же значения R, что и у изоляции XPS, толщина этих изоляций должна быть примерно на 25% больше, чем у XPS (то есть R-5 на дюйм).

В большинстве случаев изоляция на внешней стороне стен подвалов может привести к более сухим фундаментам и условиям подвалов.Из-за сложности доступа к экстерьеру фундамента в существующих зданиях, наружная изоляция фундамента обычно является практичной только для нового строительства. Другие ключевые проблемы для систем наружной изоляции:

  • защита изоляции на уровне и выше класса
  • Борьба с насекомыми и вредителями
  • переходы между утеплением фундамента и высококачественными стенами
  • Достижение более высоких значений R может быть более сложным, чем с внутренней изоляцией (хотя возможно сочетание внутренней и внешней изоляции).

Одним из распространенных, хотя и неприемлемых, решений для защиты изоляции на уровне и выше является просто не изоляция надземных участков фундаментной стены (Рисунок 1). В этом сценарии неизолированная часть фундаментной стены (на уровне и выше) подвергается воздействию самых низких температур. (На рисунке 2 показан внутренний вид стены, показанной на рисунке 1; на внутренней поверхности стены образовался конденсат и лед). Исследования показали, что теплоизоляция верхней части стены является наиболее важной для тепловых характеристик; изоляция только нижних участков стены неэффективна при остановке теплообмена.

Изоляция должна быть расширена до верхней части фундаментной стены для обеспечения бесшовного теплового барьера в сочетании со стенами высшего сорта (Рисунок 3). Эта надземная изоляция должна быть защищена прочным материалом, который может противостоять погоде, солнечному свету, ударам и т. Д. (Рисунок 4). Защитные материалы могут включать штукатурку, фиброцементные плиты, стекловолоконные панели, виниловые листы, алюминиевую катушку или даже фанеру, обработанную давлением. (Дополнительные параметры см. В этой статье «Как завершить внешнюю изоляцию фундамента»).

Другой потенциально сложной деталью является интеграция дополнительного размера изоляции фундамента в стены высшего сорта. Есть много решений для этого; два представлены здесь. На рисунке 5 стены высшего сорта также имеют жесткую внешнюю изоляцию. В этом случае, как правило, между этими двумя плоскостями нет большой разницы. Если вышеописанные стены не имеют наружной изоляции, должен быть бордюр, проблескивание или переход, который защищает изоляцию, хорошо управляет дренажом и является эстетически приемлемым.Одно из возможных решений представлено на рисунке 6.

При рассмотрении любой стратегии утепления внешнего фундамента крайне важно учитывать борьбу с насекомыми и вредителями. В то время как термиты и другие вредители не едят пену, они могут легко проходить сквозь пену, чтобы достичь деревянных компонентов здания. Многие стратегии борьбы с насекомыми включают «смотровую полосу», обычно 3-дюймовый зазор в изоляции, проходящий через верхнюю часть фундаментной стены, которая обнажает бетон, поэтому активность термитов видна.Другой стратегией является «щит» из термитов, обычно кусок металла, который простирается над верхней частью фундаментной стены и простирается от порога или изоляционного перехода. Эти стратегии не обязательно останавливают термитов, но устройства выталкивают жуков из изоляции, где их присутствие можно заметить. Дополнительную информацию см. В разделе «Управление насекомыми и вредителями» на вкладке «Обеспечение успеха».

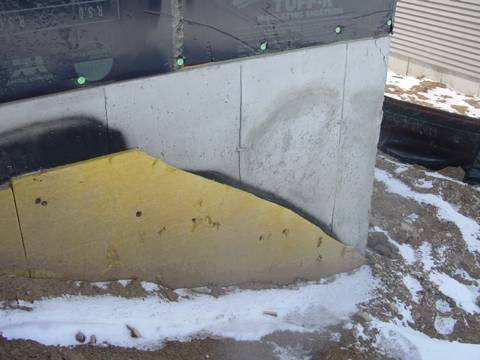

Exterior fiberglass insulation on this new home was (incorrectly) cut to terminate below-grade after backfill, which will expose the above-grade portions of the foundation wall to cold temperatures
Рисунок 1 . Внешняя изоляция из стекловолокна в этом новом доме была (неправильно) обрезана, чтобы обойтись ниже уровня грунта после обратной засыпки,
, который подвергнет участки фундаментной стены более высокого качества воздействию холодных температур.(Источник: Руководство по измерению: Основы изоляции фундамента)
Exterior fiberglass insulation on this new home was (incorrectly) cut to terminate below-grade after backfill, which will expose the above-grade portions of the foundation wall to cold temperatures
Рисунок 5. Наружные фундаментные стены и несущие рамы покрыты внешней жесткой изоляцией (Изображение предоставлено Steven Winter Associates).

Изолированные бетонные формы (ICFs)

При изготовлении бетонных фундаментных стен строители обычно используют деревянные или металлические формы, чтобы удерживать бетон на месте до его затвердевания. Другой вариант заключается в использовании изолированных бетонных форм (ICF), где формы состоят из жесткого пенопласта, который остается на месте после заливки бетона, образуя прочный слой изоляции на внутренней и внешней поверхности бетонной стены.Жесткий пенополистирол (EPS или XPS) соединен с полимерными прокладками для формирования больших (например, 9 "x18") пустотелых блоков, которые укладываются друг в друга, как кирпичи, для формирования полой стены (Рисунок 7). Стена укреплена стальной арматурой, которая проходит горизонтально и вертикально через проставки, после чего полое пространство заполняется бетоном (рис. 8). Многие системы ICF включают вертикальные пластиковые или металлические гвоздевые полосы, к которым можно прикрепить внутреннюю и внешнюю отделку. См. Руководство «Изолированные бетонные формы» для получения дополнительной информации.

Вместо того, чтобы «укладывать» бетон между слоями пены, другая система помещает жесткую пенопластовую изоляцию между двумя слоями бетона. Этот подход может решить проблемы с тепловыми барьерами, некоторые проблемы с влажностью и, возможно, проблемы с борьбой с вредителями.

Сборные фундаментные стены

Фундаменты из сборного железобетона широко представлены на нескольких региональных рынках, в частности на Северо-востоке и Среднем Западе. Неудивительно, что в обоих этих регионах преобладают фундаментные фундаменты в жилищном строительстве, и они имеют мощную сборную железобетонную промышленность.Проще говоря, сборные фундаменты - это бетонные панели заводского производства, предназначенные для конкретного проекта, доставляемые на место работы и устанавливаемые краном и съемочной бригадой. Очень простая основа может состоять всего из четырех панелей; большие, более сложные основы требуют большего. Самыми простыми панелями являются монолитные железобетонные плиты, тогда как более сложные панели могут быть предварительно изолированы «сэндвич» -панелями (со слоем жесткой изоляции, зажатой между двумя слоями бетона). Другая версия представляет собой систему ребер с тонкой оболочкой, которая включает в себя тонкие (толщиной 2 дюйма) панели с монолитно налитыми верхними связующими балками, нижними колонтитулами и равномерно расположенными бетонными ребрами.Некоторые из этих ребристых систем с тонкой оболочкой имеют изоляцию, приклеенную к внутренней стороне корпуса и обернутую вокруг ребер; эти системы имеют различные R-значения. Ребра, как правило, облицованы листовым металлом, который помещают поверх жесткой пены, чтобы служить в качестве гвоздевой поверхности для ребер, которые действуют как шпильки стен. Полости между ребрами могут быть заполнены дополнительной продувкой или изоляцией.

Сборные панели обычно устанавливаются на уплотненное основание из щебня без дополнительной опоры (рис. 9).Основание из щебня укладывается и уплотняется равномерно по всей площади фундамента (в том числе под плитой). Первая панель тщательно расположена к предварительно обследованным точкам, а остальные панели расположены относительно нее. Соединения между панелями обычно обрабатывают двумя большими шариками из полибутилконцерна с помощью соединительных болтовых соединений, используемых для скрепления панелей, затем нижнюю поверхность обрабатывают одним из множества методов влагонепроницаемости или влагонепроницаемости. ,

Предварительно отлитые основы могут быть установлены за один день. Крепление панели имеет решающее значение перед засыпкой, поэтому настил пола должен быть установлен с ограниченным доступом на уровне. Экономия времени - это также экономия труда, но материальные затраты на сборные фундаменты, как правило, выше. Общие установленные затраты аналогичны затратам на бетонные фундаменты (особенно вблизи сборных железобетонных заводов) и зависят от условий местного рынка.

Изоляция внутренних стен фундамента

В существующих домах внутренняя изоляция подвала часто является единственным практическим вариантом.Даже в новом строительстве проблемы с защитой изоляции на уровне и выше, а также с добавлением дополнительных размеров наружной изоляции, побуждают некоторых строителей устанавливать внутреннюю изоляцию. Исследователи Building America обнаружили, что лучшие стратегии утепления внутренних стен подвалов имеют несколько ключевых особенностей:

  • Изоляция находится в непосредственном контакте со стеной подвала, и нет канала для движения воздуха между изоляцией и бетоном.
  • Узел герметизирован воздухом, поэтому подвальный воздух (и влага в нем) не могут попасть в изолирующий узел.
  • Влажные материалы не соприкасаются с бетонными стенами или полом (это часто решается строительными нормами).

Открытая, фольгированная, полиизоциануратная плита

Большинство норм жилищного строительства требуют, чтобы пенная изоляция была покрыта тепловым барьером (IRC 2015, раздел R316.4). Наиболее распространенный тип барьера - гипсокартон. Прикрепление гипсокартона поверх пены может быть дорогостоящим; однако, часто уже учтены затраты на проект, если подвал будет закончен для жилой площади.По крайней мере, один производитель изоляции из полиизоциануратной плиты с фольгой имеет продукт, который может оставаться незащищенным согласно отчету Службы оценки Совета Международного Кодекса (ICC 2006, NER-681). Во многих юрисдикциях этот продукт можно оставлять на стенах подвала без гипсокартона или дополнительного теплового барьера.

Изоляция может быть закреплена с помощью строительного клея или механических крепежных элементов в бетоне. (На рисунке 10 показана изоляция, прикрепленная с использованием 1x строп в качестве основы для крепежа.) Полиизоцианурат имеет R-значение приблизительно R-6 на дюйм (футы 2 ч F / Btu-in). Обычно один дюйм устанавливается для соответствия требованиям R-5, два дюйма устанавливаются для достижения R-10, а три дюйма устанавливаются для достижения R-15.

Плиты из полиизо должны быть полностью герметично соединены друг с другом и с бетонной стеной (Рисунок 11). Не должно быть никаких каналов для движения воздуха между пеной и фундаментной стеной. Изоляционные швы могут быть заделаны герметиком, пеной, пленкой или полипропиленовой лентой.Герметик или пену следует использовать по краям изоляции (возле подоконника, плиты, вокруг окон или дверей и т. Д.).

Как и в большинстве систем, описанных здесь, аэрозольная пена может быть хорошим вариантом для герметизации и изоляции областей порога и балки. Многие коды допускают, чтобы эта небольшая область пены оставалась открытой в этих местах (IRC 2015, раздел R316.5.11).


Рисунок 10. Пенополиуретановая пенопластовая поверхность удерживается на внутренней стороне подвальной стены с помощью гвоздей или шурупов через полоски обшивки.
Швы герметизируются фольгой, а все края герметизируются герметиком или пеной. (Источник: Руководство по измерению: Основы изоляции фундамента).
Foil-faced polyiso insulation is sealed to the interior of the concrete foundation wall with caulk or adhesive
Рис. 11. Полиизоизоляция с фольгой прилегает к внутренней части бетонной фундаментной стены
с помощью герметика или клея (Изображение предоставлено Steven Winter Associates).

Полистирол Доска с гипсокартоном

Жесткая пена как из необработанного пенополистирола (EPS), так и из экструдированного полистирола (XPS) - это обычные материалы для изоляции фундамента, но их нельзя оставлять открытыми без теплового барьера (IRC, раздел R316, 2015 г.).4). Наиболее распространенным таким барьером является ½ дюйма. гипсокартон.

Из этих двух пен (EPS и XPS) чаще используется XPS просто потому, что он имеет более высокое значение R (R-5 на дюйм, а не R-4). Для соответствия требованиям кодов R-5, R-10 и R-15 требуется один, два и три дюйма пены соответственно. Одним из часто упоминаемых недостатков XPS является то, что его вспенивающий агент является мощным парниковым газом, хотя производители изучают альтернативы с более низким потенциалом глобального потепления.

Как и в случае систем изоляции из полиизоциануратной пены, пена XPS может быть прикреплена к стене с помощью строительного клея или с помощью механического крепления.Швы в пене должны быть загерметизированы, а верхний и нижний края должны быть загерметизированы с помощью герметика или пены. В одном методе механического крепления крепежные элементы крепятся через 1 полосу обрешетки. Эта обшивка затем служит основой для крепления гипсокартона с помощью винтов. Использование этих полосок на неправильных стенах может быть более сложным. Поскольку бетонные поверхности не всегда гладкие, гипсокартон может следовать за любыми неровностями в обрешетке или форме стены. В то время как провода могут быть проложены в зазоре между гипсокартоном и пеной, электрические коробки (если они установлены) должны быть заглублены и разрезаны на пену.

Чтобы преодолеть эти трудности, некоторые строители предпочитают устанавливать более обычные каркасные стены внутри жесткой пены (Рисунок 12). Каркасные полости могут быть заполнены битами или другой подходящей изоляцией полости. С добавлением изоляции полости рамы может потребоваться менее жесткая пена для достижения целевых значений R. Например, один дюйм XPS в сочетании со стеной 2 × 4 с деревянным каркасом (коэффициент каркаса 20%) и изогнутыми стекловолокнами R-13 приводит к эффективному значению R, равному приблизительно 15 фут 2 час ° F / Btu.

Аэрозольная пена с каркасом и гипсокартоном

Распыляемая полиуретановая пена может обеспечить отличную герметичность и тепловое сопротивление во многих системах оболочек. Главный недостаток продукта - стоимость; как правило, это дороже, чем жесткие пенопластовые плиты. Как и необработанные пенопластовые плиты, распыляемая пена должна быть покрыта термическим барьером. В то время как распыляемая пена может быть эффективной во многих типах фундаментных стен с очень неровными стенами (например, каменными фундаментами), распыляемая пена является одним из единственных вариантов для превосходных тепловых и влажностных характеристик.Поскольку распыляемая пена с открытыми порами может поглощать и удерживать воду (до 40% по объему), рекомендуется использовать пену с закрытыми порами для большинства применений в фундаментных стенах.

Рекомендованная система распыления пены для бетонной или блочной стены показана на рисунке 13. Обрамление установлено на расстоянии не менее одного или двух дюймов от внутренней поверхности фундаментной стены, чтобы можно было продувать непрерывный слой пены. за рамкой. Гипсокартон (который обеспечивает необходимый тепловой барьер) прикреплен к каркасу 2х4 в этой детали.Как и в случае с системой XPS, рассмотренной выше, можно использовать гибридную систему с распыляемой пеной непосредственно у стены фундамента и изоляцией полости внутри каркаса. В некоторых случаях может также оказаться целесообразным использовать каркас 2х3 или стальной каркас.

Следует повторить, что правильное управление влажностью имеет решающее значение для подвалов. Цифры в этих разделах показывают примеры стратегий контроля влажности, которые могут подходить или не подходить для конкретного дома. Надлежащее управление водными ресурсами должно оцениваться в каждом конкретном случае.

Closed-cell spray foam insulates the inside surface of a foundation wall and provides a thermal break between the concrete and a 2x4 framed wall. The remaining cavity space can be filled with fiberglass or mineral wool insulation; the stud wall must be covered with drywall to provide the code-required thermal barrier
Рисунок 13. Распылительная пена с закрытыми порами изолирует внутреннюю поверхность фундаментной стены и обеспечивает термический разрыв между бетоном и стеной 2х4. Оставшееся пространство полости может быть заполнено изоляцией из стекловолокна или минеральной ваты; Стенка шпильки должна быть покрыта гипсокартоном, чтобы обеспечить требуемый код тепловой барьер. (Изображение предоставлено Steven Winter Associates).

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
