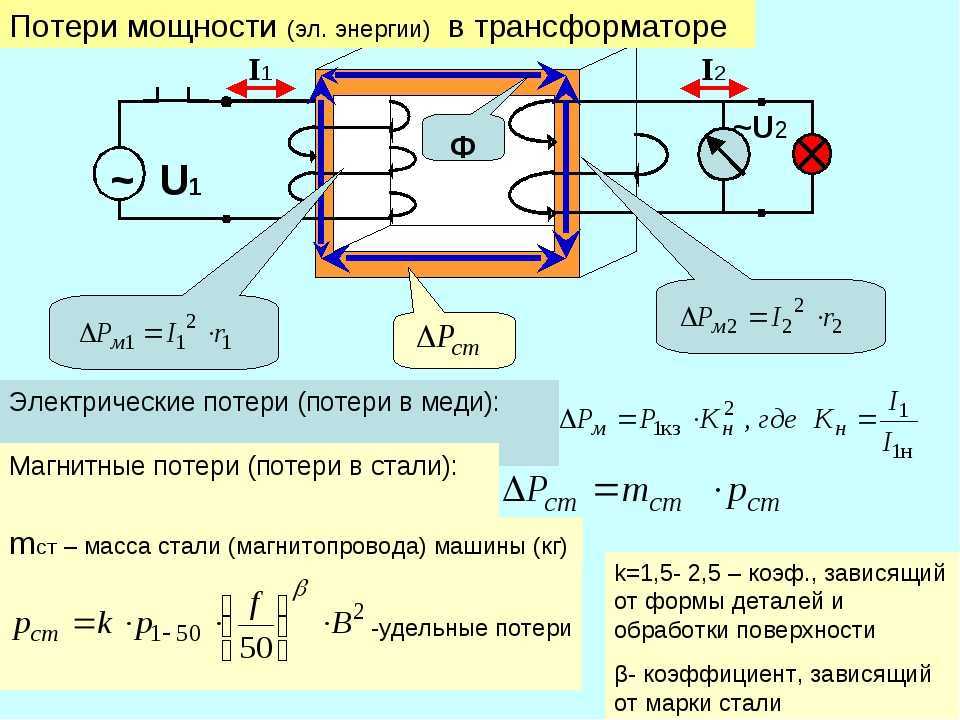

В чем измеряется мощность трансформатора: Мощность трансформатора
В чем разница между кВт и кВа?
В разделе «Справочная информация» содержатся пояснения о различных терминах, используемых при описании технических характеристик оборудования, которые неподготовленному человеку бывает нелегко понять.
Зачастую, в прайсах различных производителей электрическая мощность оборудования указывается не в привычных киловаттах (кВт), а в «загадочных» кВА (киловольт-амперах). Как же понять потребителю сколько «кВА» ему нужно?
Существует понятие активной (измеряется в кВт) и полной мощности (измеряется в кВА).
Полная мощность переменного тока есть произведение действующего значения силы тока в цепи и действующего значения напряжения на её концах. Полную мощность есть смысл назвать «кажущейся»,так как эта мощность может не вся участвовать в совершении работы. Полная мощность — это мощность передаваемая источником, при этом часть её преобразуется в тепло или совершает работу (активная мощность), другая часть передаётся электромагнитным полям цепи — эта составляющая учитывается введением т.
Полная и активная мощность — разные физические величины, имеющие размерность мощности. Для того, чтобы на маркировках различных электроприборов или в технической документации не требовалось лишний раз указывать, о какой мощности идёт речь, и при этом не спутать эти физические величины, в качестве единицы измерения полной мощности используют вольт-ампер вместо ватта.
Если рассматривать практическое значение полной мощности, то это величина, описывающая нагрузки, реально налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи, генераторные установки…), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому номинальная мощность трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.
Отношение активной мощности к полной мощности цепи называется коэффициентом мощности.
Коэффициент мощности (cos фи) есть безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига.
Значения коэффициента мощности:
|
1.00 |
идеальный показатель |
|
0.95 |
хорошее значение |
|
0.90 |
удовлетворительное значение |
|
0.80 |
плохое значение |
Большинство производителей определяют потребляемую мощность своего оборудования в Ваттах.
В случае, если потребитель не имеет реактивной мощности (нагревательные приборы – такие как чайник, кипятильник, лампа накаливания, ТЭН), информация о коэффициенте мощности неактуальна, в виду того, что он равен единице. То есть в таком случае полная мощность, потребляемая прибором и необходимая для его эксплуатации, равна активной мощности в Ваттах.
P = I*U*Сos (fi) →
P = I*U*1 →
P=I*U
Пример: В паспорте электрического чайника указана потребляемая мощность – 2 кВт. Это значит, что и полная мощность, необходимая для успешного функционирования прибора, составит 2 кВА.
Если же потребителем является прибор, имеющий в своем составе реактивное сопротивление (емкость, индуктивность), в технических данных всегда указывается мощность в Ваттах и значение коэффициента мощности для данного прибора. Это значение определяется параметрами самого прибора, а конкретно – соотношением его активных и реактивных сопротивлений.
Пример: В техническом паспорте перфоратора указана потребляемая мощность – 5 кВт и коэффициент мощности (Сos(fi)) – 0.
85. Это значит, что полная мощность, необходимая для его работы, составит
Pполн.= Pакт./Cos(fi)
Pполн.= 5/0.85= 5,89 кВА
При выборе генераторной установки часто возникает резонный вопрос – «Сколько же мощности она все-таки сможет выдать?». Это обусловлено тем, что в характеристиках генераторных установок указывается полная мощность в кВА. Ответом на этот вопрос и служит данная статья.
Пример: Генераторная установка мощностью 100 кВА. Если потребители будут иметь только активное сопротивление, то кВА=кВт. Если также будет присутствовать и реактивная составляющая, то надо учитывать коэффициент мощности нагрузки.
Именно поэтому в характеристиках генераторных установок указывается полная мощность в кВА. А уж как Вы ее будете использовать – решать только Вам.
Почему мощность трансформаторов измеряется в кВА, а не в кВт | Энергофиксик
Многим из вас известно, что мощность измеряется в Ватт (Вт), но при этом существенно чаще мы сталкиваемся с кВт (1000 Вт).
Можно подумать, что непременно в этих величинах измеряются характеристики всего электрооборудования.
Но если мы с вами рассмотрим, такой прибор как стабилизатор напряжения, или же взглянем на городскую трансформаторную подстанцию (ТП), то увидим, что мощность записана в кВА – киловольт-амперах.
В этом материале мы разберемся, чем является кВА, а также выясним, по какой причине мощность трансформаторов записывается в данных единицах.
Объясняем по-простому
Трансформаторная подстанцияМы не будем с вами сейчас рассматривать кучу скучных формул и малопонятных определений, а подойдем к вопросу максимально просто. И для начала разберем, какую мощность потребляют электроприборы в наших домах.
И в самом начале разбора следует запомнить, что далеко не каждый подключенный в сеть переменного напряжения прибор использует всю потребляемую мощность на производство работы – подогрев, освещение помещения и т. п. Так нагрузку допустимо поделить сразу на четыре класса.
Резистивная нагрузка
К данному виду нагрузки относят, например, электрочайники, утюги.
В таких электроприборах происходит нагрев тена при протекании по нему электрического тока.
По большому счету тен – это самое обыкновенное сопротивление и при этом не имеет значения, как по нему будет протекать ток. В таком случае все достаточно просто, чем больше тока проходит по сопротивлению, тем сильнее происходит разогрев. И в таком варианте вся потребляемая мощность затрачивается исключительно на этот процесс.
Индуктивная нагрузка
Представителем индуктивной нагрузки выступает обыкновенный электродвигатель. Так при прохождении тока по обмоткам электродвигателя не вся энергия затрачивается на вращение.
Так некоторая часть истрачивается на формирование электромагнитного поля, а также происходит рассеивание в проводнике. Именно эта часть мощности именуется реактивной.
Устройство электромагнитного двигателяРеактивная мощность не затрачивается на полезную работу напрямую, но нужна для того, чтобы оборудование функционировало полноценно.
Емкостная нагрузка
Под емкостной нагрузкой понимается частный случай реактивной составляющей мощности.
Если мы с вами рассмотрим конденсатор, то он функционирует по принципу накопления заряда, а потом его отдачи. Это, в свою очередь, приводит к тому, что неизбежно некоторая часть энергии используется на накопление и передачу заряда. И при этом не участвует в полезной работе напрямую.
Уже невозможно отыскать дом, в оном не было бы электроприбора, в конструкции которого не использовалась пара конденсаторов.
Комбинированная нагрузка
В этом варианте на самом деле все проще простого. В комбинированной нагрузке присутствуют все вышеописанные составляющие. И в подавляющей своей массе приборы в наших домах имеют именно данный тип нагрузки.
Так называемая полная мощность как раз и складывается из реактивной и активной составляющих. И вот эта самая полная нагрузка как раз и измеряется в кВА.
Безусловно, производители трансформаторов не могут заранее определить, какой тип нагрузки будет подключаться к конкретному трансформатору и именно по этой причине в технических данных к трансформаторам указывается полная мощность для комбинированного вида нагрузки.
Примечание. Зачастую производители пишут мощность прибора в кВт и, помимо этого, еще указывают коэффициент мощности «К». И для выяснения полной мощности прибора необходимо будет воспользоваться простой формулой:
Так чтобы лучше понять рассмотрим конкретный пример. Допустим, вы решили приобрести дрель мощностью в 2,8 кВт и при этом производитель сказал, что коэффициент мощности равен 0,8. Имея эти два параметра, мы с вами можем получить полную мощность рассматриваемой дрели, и которая окажется равна:
S = 2.8/0.8 = 3.5 кВА
Это означает, что именно эта дрель будет нагружать во время работы наш с вами трансформатор на 3,5 кВА.
Заключение
Думаю, вам стало ясно, по какой причине на трансформаторах указывается параметр именно кВА, а не более нам привычные киловатты. Ведь именно он учитывает абсолютно все виды нагрузок, а не только ее активную составляющую.
Материал вам понравился? Тогда оцените его и не забудьте подписаться на канал, чтобы не пропустить еще больше интересных статей.
Спасибо за уделенное время!
Поделиться в социальных сетях
Вам может понравиться

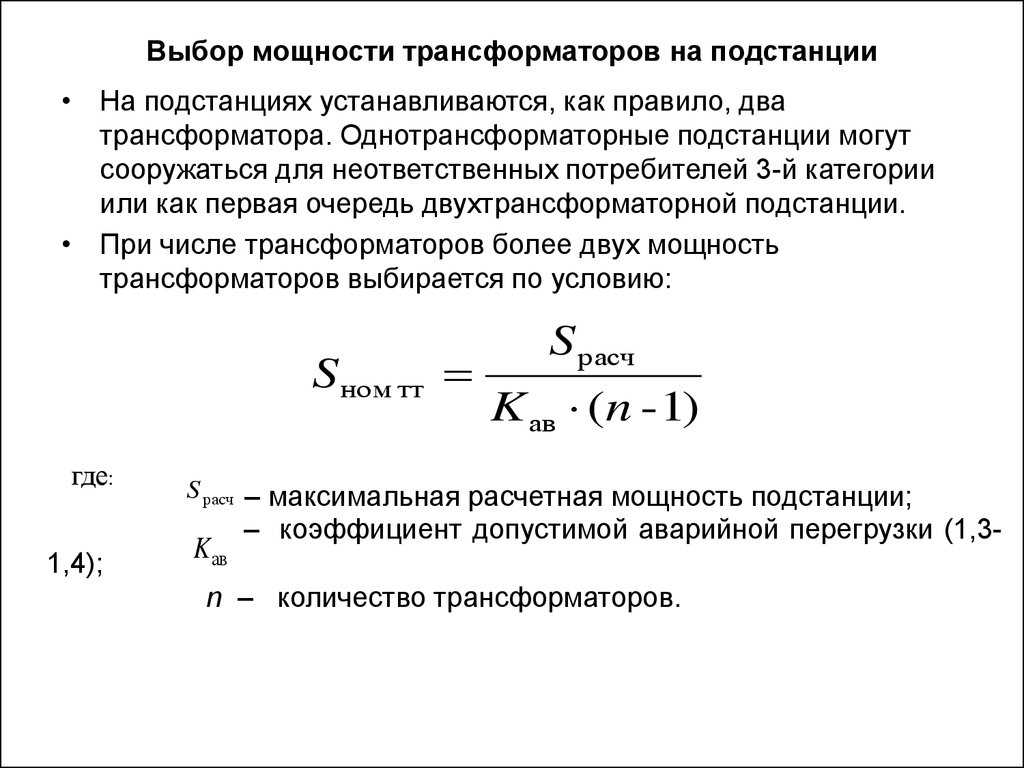

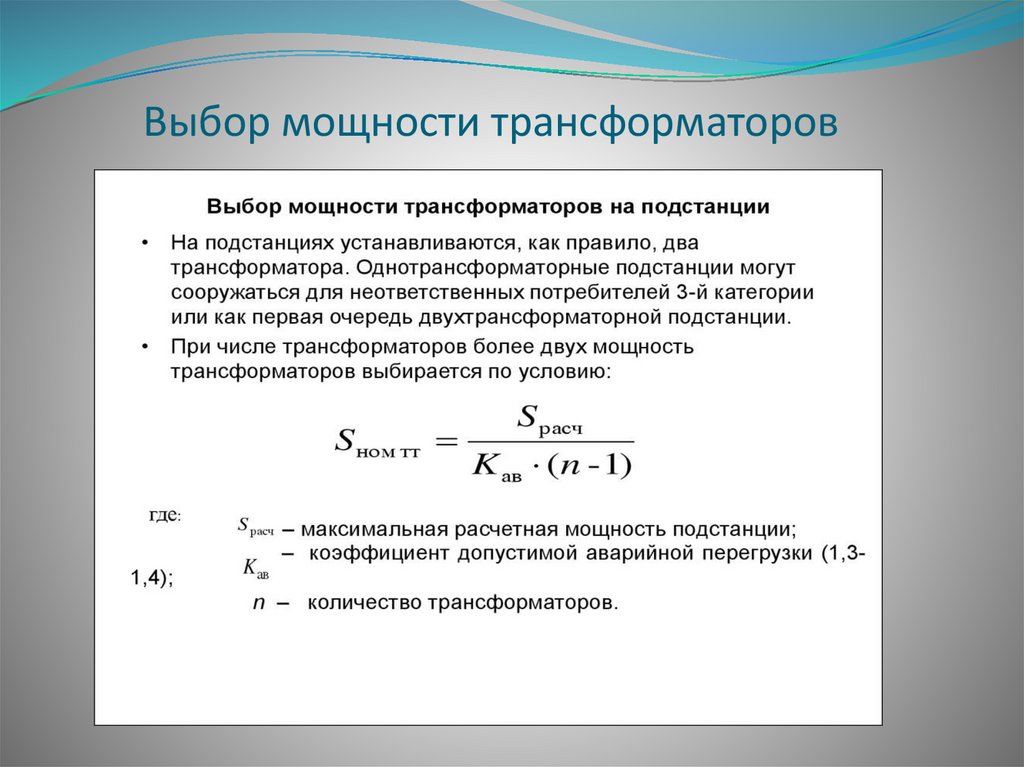

Как подобрать размер трансформатора? Рассчитать номинал трансформатора
Мы знаем, что мощность трансформатора всегда измеряется в кВА. Ниже приведены две простые формулы, которые можно использовать для нахождения и расчета номинальных характеристик однофазных и трехфазных трансформаторов.
В любом случае, как напряжение, так и токи должны формироваться на отдельной стороне либо первичной, либо вторичной стороны соответственно (например, первичное напряжение x первичный ток или вторичное напряжение x вторичный ток). Чтобы подобрать трансформатор для необходимой бытовой техники, необходимо выбрать напряжение питания и вторичный ток нагрузки в амперах.
Расчет однофазного трансформатораНоминальные параметры однофазного трансформатора:
P = V x I
Где:
- В = первичное или вторичное напряжение
- I = первичный или вторичный ток
- P = Мощность трансформатора в ВА (Вольт-Ампер)
Номинальная мощность однофазного трансформатора в кВА
кВА= (В x I) / 1000
Пример:
Предположим, что 1-фазный трансформатор имеет вторичное напряжение и ток 240 В и 62,5 А соответственно.
Рассчитайте мощность однофазного трансформатора.
Решение:
- Вторичное напряжение: 240 В
- Ток нагрузки: 62,5 А
Рейтинг трансформатора = p = V x I
Установление значений:
P = 240 В x 62,5A
P = 15000 VA
Рейтинга трех Фазовый трансформатор:
P = √3 x V x I
Где:
- В = первичное или вторичное напряжение
- I = первичный или вторичный ток
- √3 = 1,732
- P = Мощность трансформатора в ВА (Вольт-Ампер)
Мощность трехфазного трансформатора в кВА
кВА = (√3 x V x I) / 1000
Пример:
Трехфазный трансформатор с первичным напряжением и током 7200 В и 4 А соответственно. Рассчитайте мощность трехфазного трансформатора.
Решение:
- Первичное напряжение: 7200 В
- Первичный ток: 4A
Рейтинг трансформатора = p = √3 x v x i
Устанавливает значения:
p = 1,732 x 7200V x 4a
P = 49,881 VA ≈ 50 KVA
Связанные посты:
- .
Вам нужна солнечная панель Watts для бытовой техники? - Как определить подходящий размер инвертора для бытовой техники?
- Как рассчитать правильный размер солнечного контроллера заряда?
Вам нужна солнечная панель Watts для бытовой техники? Номинальная мощность трансформатора в кВА Калькулятор
Следующий калькулятор рассчитает номинальную мощность трансформатора в кВА, первичное или вторичное напряжение и ток соответственно. Просто введите любые два значения и нажмите «Рассчитать», чтобы найти нужное значение.
Теперь посмотрите на общую паспортную табличку трансформатора мощностью 100 кВА.
На паспортной табличке четко указана номинальная мощность трансформатора 100 кВА.
Первичное напряжение или высокое напряжение (ВН) составляет 11000 В = 11 кВ.
Первичный ток на стороне высокого напряжения (ВН) составляет 5,25 Ампер.
Также вторичное напряжение или низкое напряжение (НН) составляет 415 Вольт.
И вторичный ток (ток нагрузки на стороне низкого напряжения (НН)) составляет 139,1 Ампер.
Проще говоря,
- Мощность трансформатора в кВА = 100 кВА
- Первичное напряжение = 11000 = 11 кВ
- Первичный ток = 5,25 А
- Вторичное напряжение = 415 В
- Вторичный ток = 139,1 Ампер.
Теперь рассчитайте номинал трансформатора в соответствии с
P = V x I (первичное напряжение x первичный ток)
P = 11000 В x 5,25 A = 57 750 ВА = 57,75 кВА
Или P = V x I (вторичное напряжение x вторичный ток)
P= 415 В x 139,1 А = 57 726 ВА = 57,72 кВА
Как вы заметили, мощность трансформатора (на паспортной табличке) составляет 100 кВА, но по расчетам расчетное значение равно 57 кВА.
Разница возникает из-за незнания того факта, что мы использовали однофазную формулу вместо трехфазной. Это означает, что это трехфазный трансформатор, и мы будем использовать для него соответствующую формулу.
Давайте очистим это, используя формулу оценки трехфазного трансформатора.
P = √3 x В x I
P = √3 В x I (первичное напряжение x первичный ток)
P = √3 x 11000 В x 5,25 А = 1,732 x 11000 В x 5,25 А = 100 025 ВА
Или P = √3 x V x I (Вторичное напряжение x Вторичный ток) ) следующий пример.
Напряжение (линейное) = 208 В.
Ток (линейный ток) = 139 А
Номинальная мощность трехфазного трансформатора
P = √3 x V x I = 1,732 x 208 x 139
P = 50077 ВА ≈ 50 кВА
Похожие сообщения:
- Как определить размер центра нагрузки, щитов и распределительных щитов?
- Как определить количество автоматических выключателей в щите?
- Как определить правильный размер подпанели?
Вот и все. Теперь вы знаете, как правильно подобрать трехфазный и однофазный трансформатор с подходящей мощностью в ВА или кВА для бытовой техники или любых других нагрузок.
В следующей таблице показаны характеристики сухого трансформатора со стандартной номинальной мощностью в кВА, номинальным напряжением и током как для однофазных, так и для трехфазных трансформаторов.
| Однофазный трансформатор | Трехфазный трансформатор | |||||||
| Номинальная мощность кВА | Ампер | Номинальная мощность кВА | Ампер | |||||
| 120 В | 240 В | 600 В | 120 В | 240 В | 480 В | 600 В | ||
| 0,75 | 6,25 | 3,13 | 1,25 | 3 | 8,33 | 7,22 | 3,61 | 2,89 |
| 1 | 8,33 | 4,17 | 1,67 | 9 | 25 | 21,7 | 10,8 | 8,66 |
| 1,5 | 12,5 | 6,25 | 2,5 | 15 | 41,6 | 36,1 | 18 | 14,4 |
| 2 | 16,7 | 8,33 | 3,33 | 20 | 55,5 | 48,1 | 24,1 | 19,2 |
| 3 | 25 | 12,5 | 5 | 25 | 69,4 | 60,1 | 30,1 | 24. 1 |
| 5 | 41,6 | 20,8 | 8,33 | 30 | 83,3 | 72,2 | 36,1 | 28,9 |
| 7,5 | 62,5 | 31,3 | 12,5 | 37,5 | 104 | 90,2 | 45,1 | 36,1 |
| 10 | 83,3 | 41,7 | 16,7 | 45 | 125 | 108 | 54,1 | 43,3 |
| 15 | 125 | 62,5 | 25 | 75 | 208 | 180 | 90,2 | 72,2 |
| 25 | 208 | 104 | 41,7 | 100 | 278 | 241 | 120 | 96,2 |
| 37,5 | 313 | 156 | 62,5 | 112,5 | 312 | 271 | 135 | 108 |
| 50 | 417 | 208 | 83,3 | 150 | 416 | 361 | 180 | 144 |
| 75 | 625 | 313 | 125 | 225 | 625 | 541 | 271 | 217 |
| 100 | 833 | 417 | 167 | 300 | 833 | 722 | 361 | 289 |
| 167 | 1392 | 696 | 278 | 500 | 1388 | 1203 | 601 | 481 |
| 250 | 2083 | 1042 | 417 | 750 | 2082 | 1804 | 902 | 722 |
Вот таблица в формате изображения, если вам нужно скачать в качестве ссылки.
Похожие сообщения:
- Типы трансформаторов и их применение
- Параллельная работа однофазных и трехфазных трансформаторов
- Разница между трансформатором тока и трансформатором напряжения
- Что такое трансформатор напряжения (PT)? Типы и работа трансформаторов напряжения
- Трансформаторные формулы и уравнения
- Что такое регулировка напряжения трансформатора?
- Соединения трансформаторов с открытым треугольником
- Характеристики трансформатора и электрические параметры
- Защита силового трансформатора и неисправности
- Как рассчитать правильный размер батареи? Калькулятор размера блока батарей
- Как рассчитать время зарядки аккумулятора и ток зарядки аккумулятора?
- Как найти правильный размер автоматического выключателя? Калькулятор выключателя и примеры
- Как найти подходящий размер кабеля и провода? – Решенные примеры
- Как найти напряжение и силу тока выключателя, вилки, розетки и розетки
- Как найти количество розеток на одном автоматическом выключателе?
- Разница между однофазным и трехфазным трансформатором
- Разница между идеальным и реальным или практическим трансформатором
URL скопирован
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
Руководство по номиналам трансформаторов в кВА
Перейти к:
- Как определить мощность в кВА
- Расчет размера кВА
- Особенности стартового фактора
- Стандартные размеры трансформатора
- Как определить напряжение нагрузки
- Как определить вторичное напряжение
- Как определить первичное напряжение
- Однофазные номиналы кВА
- Трехфазная мощность кВА
Во многих отраслях, включая здравоохранение, производство, электроснабжение, высшее образование и исправительные учреждения, надежные высококачественные трансформаторы необходимы для обеспечения эффективной работы.
Крупные объекты и промышленные процессы требуют значительного количества энергии, и им нужны надежные трансформаторы для преобразования энергии, поступающей от электростанции, в форму, которую они могут использовать для своего оборудования и коммунальных услуг.
Как трансформаторы помогают коммерческим и промышленным объектам достичь этих целей?
Трансформаторы преобразуют энергию источника в мощность, необходимую для нагрузки. Чтобы эффективно использовать свои трансформаторы, предприятия должны знать, какую мощность могут дать их конкретные трансформаторы. Эту информацию предоставляет номинал трансформатора.
Трансформатор обычно состоит из двух обмоток: первичной и вторичной. Входная мощность проходит через первичную обмотку. Затем вторичная обмотка преобразует мощность и отправляет ее на нагрузку через свои входные провода. Номинальная мощность или размер трансформатора — это уровень его мощности в киловольт-амперах.
Когда часть электрооборудования выходит из строя, причиной часто является трансформатор.
В этом случае вам, вероятно, потребуется заменить трансформатор, и когда вы это сделаете, вам нужно будет выбрать трансформатор с правильным кВА для ваших нужд. В противном случае вы рискуете поджарить свое ценное оборудование.
Как выбрать размер трансформатора? К счастью, определить размер вашего трансформатора относительно просто. Он включает в себя использование простой формулы для расчета требуемой мощности в кВА на основе тока и напряжения вашей электрической нагрузки. В приведенном ниже руководстве по номинальной мощности трансформатора в кВА мы более подробно объясним, как рассчитать требуемую номинальную мощность в кВА.
Для получения дополнительной информации позвоните в ELSCO
Как определить мощность в кВА
Когда вы вычисляете мощность в кВА, полезно заранее ознакомиться с терминологией и сокращениями. Иногда можно увидеть трансформаторы, особенно маленькие, с размерами в ВА. ВА обозначает вольт-ампер. Например, трансформатор мощностью 100 ВА может выдерживать 100 вольт при силе тока в один ампер (ампер).
Единица кВА представляет собой киловольт-ампер или 1000 вольт-ампер. Трансформатор мощностью 1,0 кВА аналогичен трансформатору мощностью 1000 ВА и может выдерживать 100 вольт при силе тока 10 ампер.
Расчет мощности в кВА
Чтобы определить мощность в кВА, вам необходимо выполнить ряд расчетов на основе ваших электрических схем.
Электрическая нагрузка, которая подключается к вторичной обмотке, требует определенного входного напряжения или напряжения нагрузки. Назовем это напряжение V. Вам нужно знать, что это за напряжение — вы можете найти его, взглянув на электрическую схему. Можно сказать, что примерное напряжение нагрузки V должно быть 150 вольт.
Затем вам нужно будет определить конкретный ток, требуемый для вашей электрической нагрузки. Вы также можете посмотреть на электрическую схему, чтобы определить это число. Если вы не можете найти требуемый ток, вы можете рассчитать его, разделив входное напряжение на входное сопротивление.
Допустим, требуемый ток фазы нагрузки, который мы обозначим l, составляет 50 ампер.
После того, как вы нашли или вычислили эти две цифры, вы можете использовать их для определения потребляемой мощности нагрузки в киловаттах. Для этого вам нужно умножить требуемое входное напряжение (В) на требуемый ток нагрузки в амперах (л), а затем разделить это число на 1000:
- В * л / 1000
В приведенном выше примере вы должны умножить 150 на 50, чтобы получить 7500, а затем разделить это число на 1000, чтобы получить 7,5 киловатт.
Последним шагом является преобразование числа в киловаттах в киловольт-ампер. Когда вы это сделаете, вам нужно будет разделить на 0,8, что представляет собой типичный коэффициент мощности нагрузки. В приведенном выше примере вы должны разделить 7,5 на 0,8, чтобы получить 9..375 кВА.
Однако при выборе трансформатора вы не найдете трансформатор с номинальной мощностью 9,375 кВА. Большинство значений кВА представляют собой целые числа, и многие, особенно в более высоких диапазонах, кратны пяти или 10 — 15 кВА, 150 кВА, 1000 кВА и так далее.
В большинстве случаев вы захотите выбрать трансформатор с номиналом, немного превышающим расчетную мощность кВА — в данном случае, вероятно, 10 или 15 кВА.
Вы также можете работать в обратном направлении и использовать известные кВА трансформатора для расчета силы тока, которую вы можете использовать. Если ваш трансформатор рассчитан на 1,5 кВА, и вы хотите, чтобы он работал при напряжении 25 вольт, умножьте 1,5 на 1000, чтобы получить 1500, а затем разделите 1500 на 25, чтобы получить 60. Ваш трансформатор позволит вам использовать его с силой тока до 60 ампер. Текущий.
Если идея выполнения вычислений, когда вам нужно вычислить кВА, кажется пугающей или непривлекательной, вы всегда можете обратиться к диаграммам. Многие производители предоставляют таблицы, чтобы упростить определение правильного значения кВА. Если вы используете диаграмму, вы найдете напряжение и силу тока вашей системы в строках и столбцах, а затем найдете кВА в месте пересечения выбранной вами строки и столбца.
Запросить цену трансформатора
Стартовый коэффициент и особенности
В приведенном выше примере мы разделили на 0,8, чтобы немного увеличить кВА трансформатора. Почему мы это сделали?
Для запуска устройства обычно требуется больше тока, чем для его работы. Чтобы учесть это дополнительное текущее требование, часто бывает полезно ввести в ваши расчеты начальный коэффициент. Хорошее эмпирическое правило — умножить напряжение на силу тока, а затем умножить на дополнительный пусковой коэффициент 125%. Деление на 0,8, конечно же, то же самое, что и умножение на 1,25.
Однако, если вы запускаете свой трансформатор часто — скажем, чаще, чем раз в час — вам может понадобиться мощность в кВА, превышающая расчетную мощность. И если вы работаете со специализированными нагрузками, например, с двигателями или медицинским оборудованием, ваши требования к кВА могут существенно отличаться. Для специализированных применений вы, вероятно, захотите проконсультироваться с профессиональной компанией по производству трансформаторов, чтобы узнать, какая кВА вам нужна.
Уравнение для трехфазных трансформаторов, которое мы подробнее обсудим ниже, также немного отличается. Когда вы выполняете расчеты с трехфазными трансформаторами, вам нужно будет включить константу, чтобы убедиться, что ваша работа работает правильно.
Стандартные размеры трансформаторов
Легко рассуждать о расчетах размеров трансформаторов абстрактно и придумывать массив цифр. Но каковы стандартные размеры трансформаторов, которые вы можете приобрести?
В частности, для коммерческих зданий наиболее распространены следующие размеры трансформаторов:
- 3 кВА
- 6 кВА
- 9 кВА
- 15 кВА
- 30 кВА
- 37,5 кВА
- 45 кВА
- 75 кВА
- 112,5 кВА
- 150 кВА
- 225 кВА
- 300 кВА
- 500 кВА
- 750 кВА
- 1000 кВА
Как определить напряжение нагрузки
Прежде чем вы сможете рассчитать необходимое кВА для вашего трансформатора, вам нужно определить напряжение нагрузки, то есть напряжение, необходимое для работы электрической нагрузки.
Чтобы определить напряжение нагрузки, вы можете посмотреть электрическую схему.
В качестве альтернативы у вас может быть кВА вашего трансформатора и вы хотите рассчитать необходимое напряжение. В этом случае вы можете скорректировать уравнение, которое мы использовали выше. Поскольку вы знаете, что кВА = V * л / 1000, мы можем решить для V, чтобы получить V = кВА * 1000 / л.
Итак, вы умножаете номинал кВА на 1000, а затем делите на силу тока. Если мощность вашего трансформатора составляет 75 кВА, а сила тока — 312,5, вы подставите эти числа в уравнение — 75 * 1000 / 312,5 = 240 вольт.
Как определить вторичное напряжение
Первичная и вторичная цепи обмотаны вокруг магнитной части трансформатора. Пара различных факторов определяет вторичное напряжение — количество витков в катушках, а также напряжение и ток первичной цепи.
Вы можете рассчитать напряжение вторичной цепи, используя соотношение падений напряжения в первичной и вторичной цепях, а также количество катушек цепи вокруг магнитной части трансформатора.
Будем использовать уравнение t 1 /t 2 = V 1 /V 2 , где t 1 – число витков в обмотке первичной цепи, t 2 – число витков в катушке вторичной цепи, V 1 — падение напряжения в катушке первичной цепи и V 2 – падение напряжения в обмотке вторичной цепи.
Допустим, у вас есть трансформатор с 300 витками в первичной обмотке и 150 витками во вторичной обмотке. Вы также знаете, что падение напряжения на первой катушке составляет 10 вольт. Подстановка этих чисел в приведенное выше уравнение дает 300/150 = 10/t 2 , так что вы знаете, t 2 , падение напряжения на вторичной обмотке составляет 5 вольт.
Как определить первичное напряжение
Помните, что у каждого трансформатора есть первичная и вторичная стороны. Во многих случаях вам потребуется рассчитать первичное напряжение, то есть напряжение, которое трансформатор получает от источника питания.
Вы можете определить это первичное напряжение, используя соотношение тока и напряжения в первичной и вторичной обмотках трансформатора. Возможно, вы знаете, что ток вашего трансформатора составляет 4 ампера, а падение напряжения на его вторичной обмотке составляет 10 вольт. Вы также знаете, что ваш трансформатор имеет ток 6 ампер через первичную катушку. Каким должно быть падение напряжения на первичной обмотке?
Пусть i 1 и i 2 равны токам через две катушки. Вы можете использовать формулу я 1 /i 2 = V 2 /V 1 . В этом случае i 1 равно 6, i 2 равно 4, а V 2 равно 10, и если вы подставите эти числа в формулу, вы получите 6/4 = 10/V 1 . Решение для V 1 дает вам V 1 = 10 * 4/6, поэтому падение напряжения в первичной цепи должно составлять 6,667 вольт.
Запросить расчет стоимости трансформатора
Номинальные характеристики однофазных кВА
Однофазный трансформатор использует однофазный переменный ток.
Он имеет две линии питания переменного тока (AC). Ниже приведены несколько распространенных типов:
- Герметичный: Однофазный трансформатор в герметизированном корпусе полезен для различных общих нагрузок, включая внутренние и наружные нагрузки. Эти трансформаторы широко используются в промышленных и коммерческих целях, в том числе во многих типах осветительных приборов. При желании предприятия могут сберегать эти агрегаты для создания трехфазных трансформаторов. Эти трансформаторы имеют относительно низкую мощность, часто от 50 ВА до 25 кВА.
- Вентилируемый: Однофазный трансформатор с вентиляцией полезен для нескольких однофазных внутренних и наружных нагрузок. Эти трансформаторы широко используются в коммерческих и промышленных целях, в том числе в осветительных приборах. Часто они имеют мощность от 25 до 100 кВА.
- Полностью закрытые невентилируемые трансформаторы : Полностью закрытые невентилируемые трансформаторы могут быть однофазными или трехфазными. Они идеально подходят для помещений с большим количеством грязи и мусора. Их номинальная мощность обычно колеблется от 25 до 500 кВА.
Они идеально подходят для помещений с большим количеством грязи и мусора. Их номинальная мощность обычно колеблется от 25 до 500 кВА.Номинальная мощность трехфазного трансформатора в кВА
Трехфазный трансформатор может иметь одну из нескольких различных форм. Обычно он имеет три линии питания, каждая из которых не совпадает по фазе с двумя другими на 120 градусов.
По сравнению с однофазными трансформаторами, трехфазные трансформаторы бывают схожих типов:
- Герметичный: Трехфазный герметизированный трансформатор используется для различных общих нагрузок, как наружных, так и внутренних, коммерческих и промышленных, включая осветительные приборы. . Эти трансформаторы часто имеют мощность от 3 до 75 кВА.
- Вентилируемый: Трехфазный вентилируемый трансформатор полезен для многих типов общих внутренних и наружных нагрузок, как промышленных, так и коммерческих, включая системы освещения. Эти трансформаторы могут иметь огромные номиналы, до 1000 кВА.
- Полностью закрытый, без вентиляции: как и однофазные устройства, эти трехфазные системы идеально подходят для сред с большим количеством грязи и мусора. Их номинальная мощность обычно колеблется от 25 до 500 кВА.
Расчет для трехфазного трансформатора кВА немного отличается от расчета для однофазного кВА. После того, как вы умножили напряжение и силу тока, вам также нужно умножить на константу — 1,732, которая представляет собой квадратный корень из 3, усеченный до трех знаков после запятой:
- В * л * 1,732 / 1000
Итак, если вы работаете с трехфазным трансформатором, вместо умножения напряжения на силу тока и деления на 1000, чтобы получить кВА, вы умножаете напряжение на силу тока на 1,732 и все равно делите на 1000, чтобы получить кВА.
Обратитесь в ELSCO Transformers за помощью в решении ваших потребностей в трансформаторах
Чтобы убедиться в преимуществах качественных, высокопроизводительных трансформаторов в вашем бизнесе, сотрудничайте с ELSCO Transformers.
Мы предоставляем ряд услуг по трансформаторам, чтобы обеспечить бесперебойную работу вашего бизнеса, включая ремонт трансформаторов, восстановление, модернизацию, перемотку и аварийную замену.
Мы также предлагаем несколько различных типов совершенно новых трансформаторов среднего напряжения, в том числе трансформаторы сухого типа, накладные, блочные трансформаторы подстанции и трансформаторы станционного типа. Мы также рады разработать трансформаторы, изготовленные по индивидуальному заказу , чтобы удовлетворить уникальные потребности и спецификации вашего предприятия. У нас есть многолетний опыт поставок трансформаторов для различных отраслей промышленности, в том числе для подрядчиков по электроснабжению, электроснабжающих предприятий, больниц и медицинских клиник, а также производственных предприятий и многих других.
Неисправный или вышедший из строя трансформатор может привести к дорогостоящим задержкам и сделать ваш бизнес менее прибыльным. Обеспечьте эффективную работу своих операций, оставаясь в курсе ремонта трансформатора или заказывая новую систему от ELSCO Transformers.
