Многим людям очень нравится отдыхать в бане, особенно если речь идет о собственной парной, устроенной на даче или загородном участке. Постройка собственной бани занимает некоторое время и требует приложения сил, и с этой задачей связана масса различных нюансов, которые возникают как на начальных этапах строительства, так и в дальнейшем. В данной статье речь пойдет о том, как правильно расположить печь в бане.


Планировка бани и особенности установки печи

Перед тем, как построить баню, нужно заранее продумать все моменты, связанные с будущей конструкцией. Стоит понимать, что правильное проектирование дает возможность создать предельно эффективную баню, которая сможет удовлетворить все запросы.

На этапе планирования стоит особое внимание уделить основным функциональным элементам бани. В частности, речь идет про банную печь, которая одновременно создает тепло, обеспечивает посетителей бани паром, прогревает все помещение и нагревает воду, если к печи был подключен бак.

Говоря о печах для бани, нельзя не сказать о правильном выборе хорошей модели. Изготовлением банного оборудования занимается масса производителей, продукция которых может быть как достаточно традиционной, так и подходить для решения самых разных задач. Естественно, подобные устройства серьезно отличаются друг от друга, и разброс цен также велик.


Учитывая все сказанное выше, можно прийти к выводу, что банную печь подбирать нужно индивидуально, в зависимости от условий эксплуатации, стоимости оборудования и личных пожеланий. Нелишним будет перед приобретением печи почитать несколько статей о том, как выбрать печь для бани.

В любом случае когда печь будет выбрана, следующий пункт, к которому придется приступить – расположение печки в бане. На это повлияет несколько групп требований, которые позволят установить печь качественно и надежно, да еще и продлить срок ее службы.


В этом смысле можно выделить две основных группы требований к расположению банной печки:

  • Требования пожарной безопасности;
  • Требования к размещению в зависимости от характеристик всей постройки и расположенных в ней помещений.

Обе категории факторов достаточно важны и требуют подробного рассмотрения.

Требования пожарной безопасности

Вполне естественно, что при установке банной печи необходимо добиться определенного уровня пожарной безопасности, чтобы свести вероятность пожара к минимуму и защитить посетителей бани от ожогов. Учитывая все это, была разработана система требований, которые должны соблюдаться, независимо от схемы расположения печи в бане.


Все правила размещения печи, за счет которых выполняется правильное расположение печи в бане с точки зрения пожарной безопасности, выглядят следующим образом:

  1. Одно из самых главных требований – создание правильного основания. Чтобы предотвратить возгорание, обустраивается отдельный фундамент, для которого используется негорючий стройматериал – кирпич, бетон или аналогичный материал.
  2. Учитывая то, что в бане зачастую используются легковоспламеняющиеся материалы (древесина, например), приходится обустраивать дополнительную защиту пола. Как правило, для этих целей используется стальная или асбестовая окантовка вокруг печи, выходящая за пределы ее контуров на 40-50 см.
  3. Банная печь должна находиться не ближе 26 см от любых объектов, находящихся в помещении – стен, балок, перил и прочих. Есть также небольшая оговорка – такой зазор можно оставлять только в том случае, если печь оборудована защитными экранами. В случае их отсутствия расстояние до ближайшего объекта увеличивается до 32 см.
  4. Два предыдущих правила работают только в том случае, если окружающие печь объекты изготовлены из негорючих материалов. Соблюдение норм в такой ситуации будет вполне оправданным. Если же в конструкции помещения имеется много легковоспламеняющихся материалов, то правила придется серьезно ужесточить. В качестве примера можно привести небольшую домашнюю баню, сделанную из дерева или обшитую древесиной. Чтобы максимально обезопасить конструкцию от пожара, необходимо отдалить печь от любых объектов хотя бы на 50 см.
  5. Также есть правило, согласно которому все элементы банной печи, имеющие высокую степень нагрева (стены печи, элементы дымохода и прочие), должны отделяться от всех расположенных в помещении объектов, для чего используются различные негорючие прослойки. Например, печная труба обычно заключается в специальный короб, изготовленный из асбеста или аналогичного по свойствам материала.
  6. Особое внимание при обеспечении безопасности банной печки нужно уделять ее топочной камере. Именно по этой причине к топке предъявляются особые требования, которые нужно соблюдать, чтобы снизить вероятность возгорания в помещении. Согласно рекомендациям, дверцу топки стоит размещать напротив двери в помещение, а дистанция до ближайшего объекта должна превышать 1,5 м.

Требования к размещению печки в зависимости от параметров бани

Если говорить в общем, то расположение печи в парной (при соблюдении правил пожарной безопасности) определяется произвольно, в зависимости от индивидуальных особенностей постройки.

Тем не менее есть несколько достаточно популярных способов размещения печи – нетрудно, пользуясь проверенными рекомендациями, подобрать оптимальный вариант, который будет напрямую зависеть от планировки бани и количества помещений.


На конечный вариант планировки бани серьезно влияют финансовые возможности, в зависимости от чего можно выделить две принципиальных схемы:

  1. Баня, состоящая из парной и предбанника. Эти два помещения всегда присутствуют в любой бане, независимо от ее габаритов.
  2. Баня, имеющая дополнительные пристройки и помещения. В такой схеме, помимо парилки и предбанника, могут присутствовать любые сопутствующие комнаты.

При стесненном бюджете обустраивается первый вариант – как правило, такие постройки создаются для небольших семей, ведь размеры и количество помещений в таком случае не критичны. Кроме того, при финансовом ограничении и нехватке свободного места на участке даже столь малую постройку приходится сжимать, совмещая парную и отделение для мытья.

Также полезно будет знать, какие дрова лучше для бани, как их заготавливать.

Такой подход нельзя назвать удобным, но его преимущества очевидны, что отпечатывается и на том, как будет расположена печь в бане. Небольшая баня, состоящая из парной и предбанника, позволяет установить печь только в центре парилки (естественно, с соблюдением требований пожарной безопасности).

Совсем иначе будет обстоять дело в том случае, если финансовые возможности не имеют особых ограничений. Самым главным конструктивным отличием в таком случае будет разделение бани на отдельную парилку и отделение для мытья. Это достаточно целесообразно, поскольку функции этих помещений имеют серьезные отличия – в парной требуется поддержание высокой температуры, в то время как мыться комфортнее при щадящем температурном режиме. Читайте также: «Банная печь камин – плюсы и минусы конструкции».


Чтобы не испытывать подобных проблем с нехваткой пара или слишком жаркой атмосферы во время мытья, и создаются отдельные помещения с разными функциями. Вполне логично, что расположение печи в бане с отдельной парной должно учитывать эту особенность. Очевидный вариант – это разместить печь так, чтобы одна ее часть находилась в парной, а другая отапливала отделение для мытья.

В самом лучшем случае, когда и участок для бани большой, и нехватки бюджета нет, можно воспользоваться оптимальным способом размещения печки. Для реализации такого варианта под печь отводится отдельное помещение, в результате чего использование бани становится максимально комфортным и приятным.

Конечно, решать вопрос об окончательном месте установки банной печи нужно индивидуально, в зависимости от планировки всей конструкции. Очень часто для печи выделяется маленький участок между разными помещениями, что позволяет отапливать каждое из них должным образом.

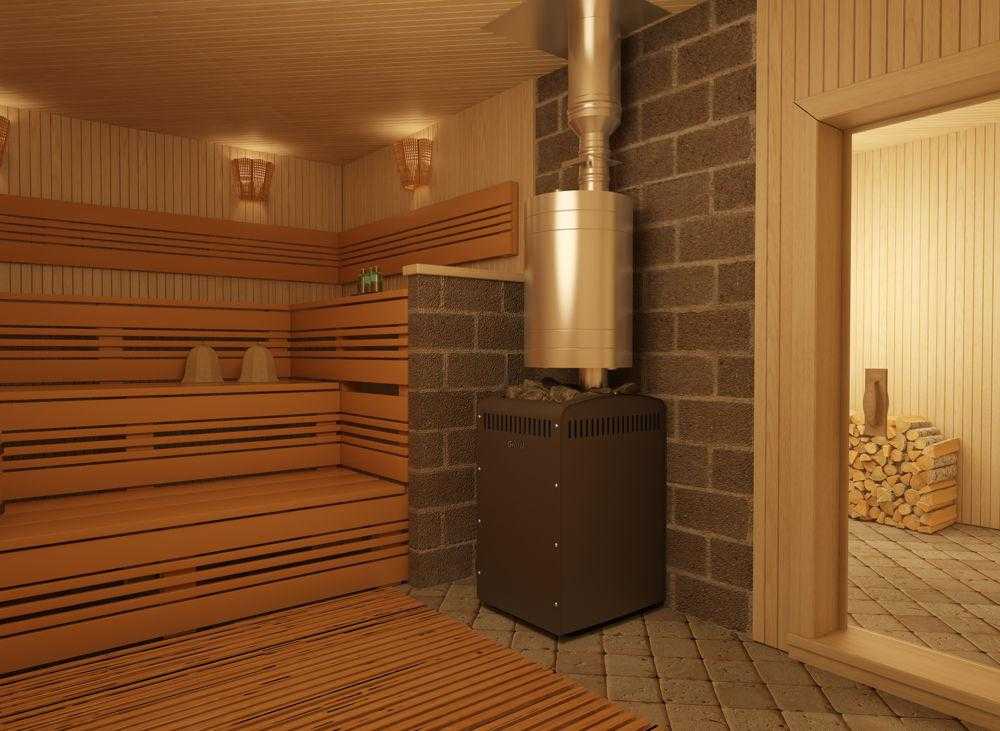

Впрочем, оптимальным вариантом будет размещение печи в специально отведенном помещении. Основным достоинством подобного расположения является возможность осуществить отделку помещения так, чтобы требования пожарной безопасности соблюдались по максимуму.


На практике это выглядит примерно так: стены помещения, где установлена печь, накрыты асбестовыми листами или схожим по характеристикам материалом. Нагревающийся асбест, будь он расположен в объединенной с отделением для мытья парной, представлял бы серьезную угрозу для здоровья всех посетителей бани – но он находится в отдельном помещении, что полностью исключает вероятность ожогов во время банных процедур.

Правильное размещение печи в бане

Если свести все сказанное выше воедино, то можно прийти к выводу, что оптимальным вариантом установки печи является ее вынесение в отдельное помещение – в таком случае все требования будут соблюдены, и использование бани станет максимально удобным и комфортным.

Конечно, можно сделать ошибочный вывод, что печь для бани устанавливается в очень большом помещении, и такая конструкция подойдет исключительно для крупных бань, рассчитанных на большое количество посетителей. Это не так, ведь для монтажа банной печи можно использовать небольшой проем, обустроенный между функциональными отделениями бани.


Выбирая подходящее место для размещения печи, нужно обязательно учитывать планировку всей конструкции и отталкиваться от парилки, отделения для мытья и предбанника, чтобы они все получали свою долю тепла. Грамотно рассматривая ситуацию и оценивая все факторы, можно добиться максимальной эффективности печки, что позволит избежать использования дополнительных источников тепла в бане.

Естественно, перед тем, как разместить печь в бане с парной, требуется рассчитать необходимую для установки площадь. При условии качественного создания схемы всего банного здания можно добиться того, что печка займет не больше 0,15 квадратного метра площади – а это совсем немного, поэтому такой вариант неплохо подойдет для маленьких помещений.


Впрочем, при отсутствии серьезных ограничений можно смело увеличивать габариты участка для печки, и с ней будет гораздо проще управляться как во время банных процедур, так и в других ситуациях, связанных с эксплуатацией банной печи – при ремонте и прочем обслуживании.


Заключение

Вопрос о том, как расположить печь в бане, достаточно популярен, и данная статья дает на него исчерпывающий ответ. При установке печи необходимо учитывать конструктивные особенности бани, доступные ресурсы и определенные нормативы, чтобы проведение банных процедур было максимально комфортным и безопасным.

Выбираем печь для бани на даче

Приобретая дачу, каждый владелец обустраивает её в соответствии со своими представлениями об отдыхе. Но почти все они единодушны в том, что на даче обязательно должна быть хорошая баня. Сердцем ее по праву считается печь, и это обстоятельство налагает большую ответственность на такой этап обустройства дачной бани, как выбор этого особого вида отопительного оборудования. От того, какого типа будет печь, какой она будет формы и какие функциональные особенности предусмотрены для её топливника, зависят быстрота нагрева бани, насыщенность генерируемого пара и безопасность пребывания людей в парилке. На что же нужно обращать внимание при подборе оборудования для русской бани, чтобы эксплуатация её принесла хозяевам и гостям максимальную пользу и удовольствие.

Выбирать банную печь для дачи нужно, начиная с определения приоритетных характеристик, к которым относится прежде всего материал изготовления.

Современные банные печи бывают кирпичными и металлическими (в т. ч. чугунными).

Кирпичная печь

Этот вариант уходит корнями в давние времена, когда каменные печи были единственно возможными. Сегодня же традиционные каменки обустраивают нечасто. Почему это происходит? Да просто в наше время сложно найти хорошего печника. Даже тот мастер, который успешно возводит печи в жилых домах, может не справиться с задачей, поскольку банную печь класть намного труднее, чем обычную. Есть еще одна немаловажная причина, почему кирпичные печи вытесняются металлическими моделями — просто кирпичная печь нагревается намного медленнее. Современные люди живут быстро, они не любят ждать. Но если вы решите отдать дань традициям и всё-таки найдёте достойного печника, то банная печь из кирпича прослужит вам долгие годы.

Особенности конструкции

Печь для бани из кирпича массивна, вес её может превышать тонну. Всё зависит от того, какой толщины кладка будет выбрана печником. Понятно, что для такой тяжёлой печи нужен надёжный фундамент, способный выдержать длительное время серьезную нагрузку. Конструкция печи включает в себя:

  • топку, выполненную из огнеупорного кирпича;

  • дымоход;

  • змеевик, отвечающий за нагрев воды;

  • зольник в котором скапливается зола от прогоревших дров;

  • решётку.

При кладке печи из кирпича связующий раствор изготавливают из глины и песка, цемент в этих целях не используют, так как высокие температуры он не выдерживает, под их воздействием происходит быстрое разрушение бетонной смеси.

Преимущества банных печей из кирпича заключаются в том, что они:

  • долго сохраняют тепло;

  • позволяют прогревать помещения большой площади;

  • отличаются достаточно высоким уровнем пожарной безопасности.

К недостаткам можно отнести:

  • сложность обустройства, что обусловлено масштабностью работы и трудностями поиска печника соответствующей квалификации;

  • долгий нагрев;

  • большую массу и объём, занимающий внушительное пространство бани;

  • высокую стоимость строительства, складывающуюся из дорогих услуг печника, большого объёма работ и дороговизны строительных материалов.

Печи для бани из металла

Они сегодня снискали большую популярность. Именно такое отопительное оборудование для бани выбирают часто те, кто возводит всё своими руками и не имеет навыков и знаний печника, равно как и свободных средств для оплаты его дорогостоящих услуг. Им гораздо проще приобрести готовую модель печи и установить её в заранее подготовленном помещении.


Печь банная ТМФ Компакт 2017 Carbon ДА КТК терракота

К достоинствам металлических печей можно причислить:

  • простоту установки;

  • экономичность — фундамента для такой печи не нужно;

  • компактность — металлические печи занимают мало места;

  • высокую скорость нагрева и лёгкость растопки.

Но у всего есть две стороны, и металлические печи тоже имеют недостатки — они быстро остывают, из-за этого нужно постоянно следить, чтобы они не прогорели, подбрасывать топливо. Если вы хотите сделать парилку солидной площади, такой стандартной металлической печи будет маловато для её прогрева. К тому же такую печь нельзя назвать пожаробезопасной. Металлические печи не защищают и от теплового удара. Чтобы его избежать, нужно выстроить двойные стенки для обеспечения воздушной прослойки.

У приверженцев банного отдыха высоко ценятся печи, выполненные из хромистой стали. Они обладают очень важным и полезным свойством — не выжигают кислород в помещении. Поэтому тип таких печей называют «чистый воздух».

Наряду с такими продвинутыми моделями банных печей на наших дачах по-прежнему находится место для буржуйки в классическом её исполнении, в виде прямоугольного железного ящичка с дымоходом и дверцей для закидывания в топку дров, а «ест» такая печь немало при достаточно низком КПД. Специалисты, разбирающиеся в банном оборудовании, давно зачислили буржуйку в список пережитков прошлого. Конструкция современных моделей сложнее, зато гораздо безопаснее и для людей, решивших попариться в бане, и для постройки, в которой они установлены, поскольку сверху такие печи обложены кирпичом огнеупорных марок.

Изготавливают банную печь из стальных листов толщиной примерно 5 мм, соединяются они в единую конструкцию методом сварки. Кроме каркаса, такие печи оснащают тепловыми камерами, куда засыпают банные камни. Сверху на печь устанавливают самодельный или готовый бак для воды подходящего объема.


Бак Комфорт эллиптический с дымоходом 50л

Какими критериями руководствоваться при выборе печи

Помимо материала изготовления, при выборе банной печи учитывают и ряд других важных параметров. Прежде всего это мощность. Она должна соответствовать конкретным условиям эксплуатации. При выборе есть риск купить недостаточно мощную печь либо слишком мощную. В первом случае печь придётся использовать максимально интенсивно, чтобы обеспечить нагрев помещения до требуемого температурного уровня. Это существенно сократит срок её службы. Во втором с воздухом всё будет хорошо, он прогреется достаточно, а вот камни, обеспечивающие баню парком, ради которого всё затевается, останутся холодными. Много пара они не дадут, если дадут вообще. Чтобы такого не произошло, нужно рассчитать конкретный объем помещения и выбрать для него подходящее отопительное оборудование. Каждый, кто учился в школе, знает, что объём считается путём умножения длины на ширину и высоту. Нужно учесть также площадь неизолированных участков потолка и пола, если такие есть. Она определяется по формуле S=aхb, где a и b — это значения длины и ширины. Полученные площади складываются и умножаются на 1.2. Затем значение объёма и рассчитанную сумму площадей складываем, а если в бане установлена дверь из стекла, то полученный результат умножаем на 1.5. На каждый кубометр пространства бани должен приходиться 1 кВт мощности печи. Поэтому определить мощность печи для вашей бани после выполнения таких расчетов не составит труда.

Помимо мощности печи, нужно учесть ряд других особенностей и свойств.

Тип топлива

Банные печи современных моделей могут работать на дровах, на электричестве, на газе и даже быть комбинированными.


Печь банная ТМФ Гейзер 2014 Carbon Витра ЗК антрацит

Дрова

Это самый древний источник тепла, но и очень надежный, поэтому до сих пор остается актуальным и популярным. Дровяные печи для бани особенно актуальны в районах с отсутствием газификации и перебоями с электроснабжением, что совсем не редкость для дачных обществ. Преимуществами печей дровяного типа можно назвать:

  • экономию значительной суммы, требующейся для подключения газовой трубы либо прокладки электросети;

  • возможность купить дрова в любой момент либо запастись ими самостоятельно;

  • аромат, наполняющий помещение при сжигании древесины;

  • богатый выбор моделей банных печей, работающих на дровах.

Недостатками такого оборудования считаются необходимость возведения дымохода и регулярной его чистки, долгий разогрев парилки в сравнении с печами, использующими другие варианты топлива, необходимость выгребать зольник и постоянно поддерживать огонь, подбрасывая поленья.

Газ

Для того чтобы установить печь, работающую на газе, необходимо иметь его источник. Это может быть центральная газовая магистраль, подведенная к участку, или газ в баллонах. Конструкция газовых печей предусматривает наличие термостата и газового предохранителя, обеспечивающего безопасность пользования. Газовые печи для бань выбирают за их компактность. В таких печах отсутствуют и топки, и зольники, поэтому даже в маленькой парной они не займут много места. Не требуется контролировать и наличие топлива, как, например, в дровяных печах. Очень просто регулируется температура, и ее заданное значение поддерживается одинаковым все время, пока вы находитесь в бане. Газовая печь экономична, она быстро нагревает помещение, используя небольшой объём топлива. Но такое оборудование требует тщательного соблюдения правил пожарной безопасности, чтобы не случилось трагедии. При приобретении печи, работающей на газе, нужно внимательно проверить все сопровождающие документы, технический паспорт. Модель должна отвечать стандартам качества современного газового оборудования. Если продавец вам не представит документов, которые это доказывают, лучше усомниться в его надежности и отказаться от покупки.

Электричество

Сегодня печи, работающие от электросети, устанавливают в банях на дачах очень часто. Они могут иметь разные формы, размеры, мощность. Электрокаменки отличаются компактным размером, они надежны, долго служат, быстро нагревают парилку, обеспечивая равномерность прогрева. У таких печей нет дымоходов, им не нужны газовые трубы и другие инженерные коммуникации. Цена их невелика, что тоже немаловажно. Надёжны они и в плане пожарной безопасности, если проводка сделана грамотным специалистом. Единственный минус таких печей — это то, что во многих дачных обществах нередки перебои с подачей электричества. Поэтому владельцы таких печей нередко ограничены в своих возможностях и не могут затопить баню каждый раз, когда им захочется. Конечно, можно обзавестись электрогенератором, но для дачи это всё же слишком шумный агрегат.

Расположение топки

Банные печи могут иметь стандартную и удлиненную топку. Последняя дает возможность прогревать парилку при установке её в смежной комнате. Такое решение повышает уровень пожарной безопасности и комфортность микроклимата бани.

Способ генерации пара

Главная ценность бани — это сухой лёгкий пар. Не каждая модель печи вырабатывает пар в достаточном количестве. Если печи для генерации пара недостаточно, используют отдельные парогенераторы разной мощности.

Особенности теплоотдачи

На рынке представлен большой выбор банных печей. Одни модели никогда не накаляются снаружи выше 45 оC. Такие печи более безопасны и комфортны в использовании, о них нельзя обжечься при случайном контакте. У других же наружные стенки накаляются до 100 оC, отдавая жар, не защищенный никакой воздушной прослойкой или иным способом. В парилке с такой печью нужно быть всегда начеку.


Плита огнеупорная Фламма ЛТМ 1200х1220х9мм с монтажным набором

Форма печи

Она может быть 3 видов: прямоугольной, цилиндрической и фигурной. Прямоугольные печи для бани — это традиционный вариант. Устойчивая конструкция обеспечивает равномерный нагрев всех участков печи. А вот в цилиндрических моделях степень нагрева верхней и нижней части существенно различается, из-за этого печи такой формы постепенно могут деформироваться.

Банные камни

Различают банные печи и по способу размещения камней — они могут быть открытыми и закрытыми. Модели, предусматривающие открытый способ, используются в парных, рассчитанных на одновременное посещение их несколькими людьми. Банные камни в этом случае укладываются в топку, у которой отсутствует жаростойкая защита. Открытый способ обеспечивает быстрое прогревание парилки, камни при этом накаляются до 180 оC. Такой способ размещения их применяют чаще в электрических банных печах. Топки с закрытым размещением камней — традиционный вариант русских парных. Камней в этом случае используется много, конструкция защищается дверцей. Во время топки печи она остается закрытой, но это не препятствует проникновению пара в помещение.


Камни для саун и бань Жадеит колотый ведро 10 кг

Как выбрать камни для бани

Эксперты советуют остановить выбор на камнях, имеющих вулканическое происхождение. Они отличаются стойкостью к высоким температурам, повреждениям и растрескиванию. Оптимальным вариантом для каменок станут различные по размеру камни, имеющие округлую форму и гладкую поверхность. В основу кладки идут крупные булыжники, в средней части укладывают камни умеренного размера, наверху размещают самые мелкие. Из каменных пород, применяемых в банных печах, наиболее популярны гранит и базальт, кварц и андезит, а также обычная галька. Их приобретают в магазине или собирают самостоятельно. Для лучшей сохранности тепла вместе с камнями можно использовать и огнеупорную керамику либо фарфор.


Установка печи в бане своими руками: где поставить банную печку и как правильно ее установить (ставить)

Содержание

  • Как установить печку
  • Основные варианты монтажа банной печи
  • Как ставить печку в бане, на каком расстоянии от стены
  • Где в бане установить печь
  • Основание для установки
  • Выбор типа и размера фундамента под печь
  • Заливка монолитного фундамента
  • Свайно-ростверковое основание
  • Мелкозаглубленное основание
  • Подготовка деревянного пола к установке печи
  • Топочная дверца
  • Дымоход
  • Протопка печи перед установкой
  • Устройство каркасной стенки
  • Потолок
  • Нормы безопасного монтажа
  • Советы
    • Познавательные видео

Правильно подобранная банная печка – залог получения хорошего пара и долгого срока службы. При этом важно не просто купить надежную и производительную модель, но и обеспечить грамотный монтаж. Ниже мы определим основные этапы установки печи в бане и представим пошаговую инструкцию. Рассмотрим все факторы: месторасположение, тип фундамента, расстояние до стен и прочих объектов в помещении.

Как установить печку


Характерные нюансы размещения отопительного оборудования определяются правилами пожарной безопасности (ППБ). Исходя из них ясно, насколько мощное основание обустраивать и какими свойствами оно должно обладать, нужно ли термоизолировать зоны, смежные или близкие с корпусом топки и/или дымоходом.
Игнорирование данных норм может привести к возгоранию, которое чревато не только порчей имущества, но и непосредственной угрозой для здоровья и жизни отдыхающих.

Основные варианты монтажа банной печи


Наиболее распространены:

  • Размещение всей конструкции в парной. К достоинствам можно отнести загрузку дров прямо из нее. Это удобно возможностью легкой регулировки тяги. Но недостатков много: сравнительно быстро выжигается кислород в небольшом помещении, сложно поддерживать необходимый режим влажности и при ее эксплуатации на полу остается грязь от поленьев.
  • Установка печи в бане с выносной топкой – лучший вариант с точки зрения безопасности, чистоты и экономии площади. Правда, его монтаж нужно продумать заранее, ведь для вывода топливного канала требуется предусмотреть технологическое отверстие, так как если его не сделать, придется ломать стену.
  • Топливный канал может быть даже вынесен и на улицу. Этот вариант – самый редкий, и используется в крайних случаях, когда площадь парной и предбанника мала, или же в качестве топлива планируется использоваться уголь, от которого очень много грязи. Основным недостатком данной конструкции является неудобство эксплуатации, особенно в зимний период.

С вариантом размещения необходимо определиться еще на этапе постройки бани. Если планируется вынести топку печи в соседнее помещение, то при возведении разделительной стены между парилкой и предбанником в ней сразу обустраивается проем. В случае реконструкции уже готовой, вполне допустимо вырезать в стене необходимое окно для выноса топочной дверцы.

Как ставить печку в бане, на каком расстоянии от стены


Чтобы полностью предотвратить вероятность возгорания или менее опасные, но тоже негативные последствия от контакта с раскаленным металлом, топка должна находиться на расстоянии 1 м от других предметов. Но на практике это почти нереально, ведь столько свободного пространства в парилке или смежных с нею помещениях попросту нет.

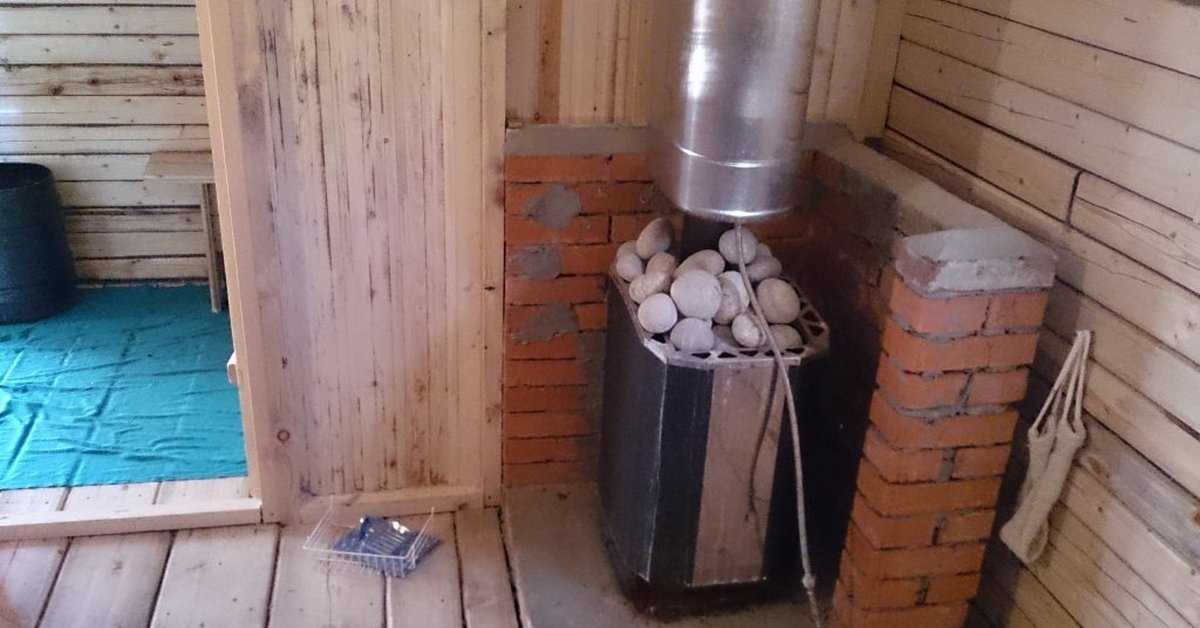

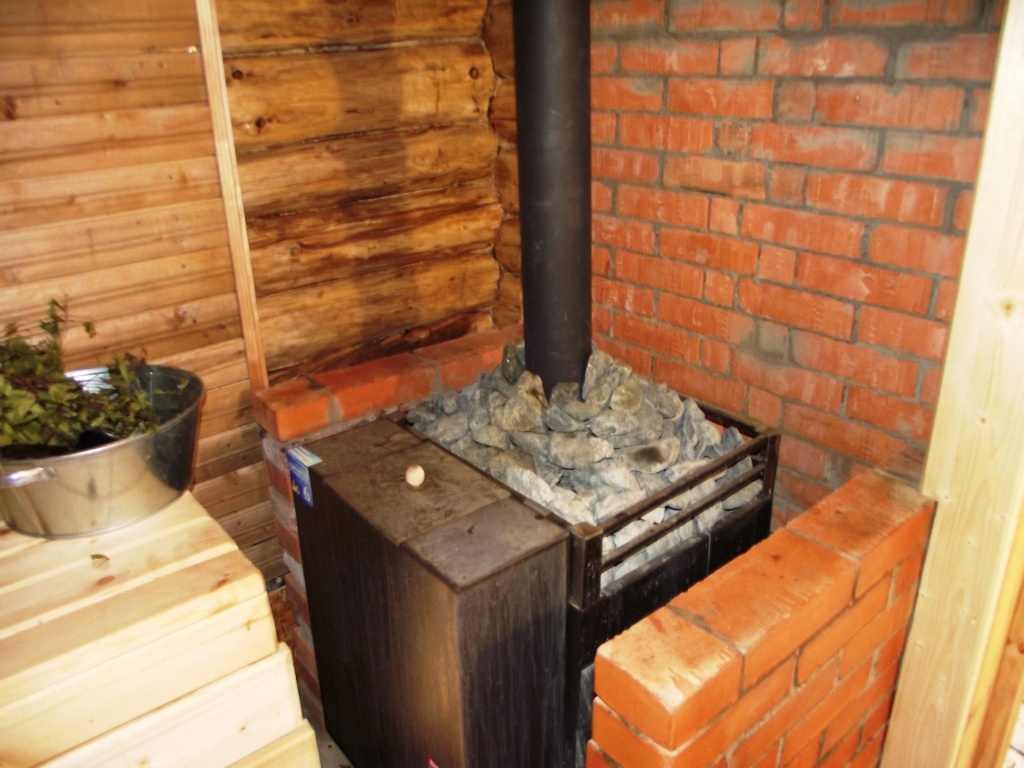

Поэтому дерево и другие потенциально горючие поверхности облицовывают термостойкими материалами (обожженная глина, кирпич). Есть альтернатива – кладка участка – но она не во всех случаях оказывается удобной и заслуживающей реализации. Зато по выполнению теплоизоляции минимальная дистанция сократится с одного метра до 80 см. Удаленность перегородок и полок от источника тепла останется на уровне хотя бы 110 см.

Где в бане установить печь


Выбирая точку для монтажа, необходимо руководствоваться актуальными СНиП и учитывать, как и где расположены выносные баки и внешние теплообменники, соединительные трубы, сетки-кожухи. Также нужно соблюдать следующие требования:

  • нельзя размещать нагревательный агрегат в нише;
  • дистанция до неэкранированных деревянных предметов интерьера обязана превышать 1 м;
  • расстояние до теплоизолированного и оштукатуренного потолка должно быть не менее 0,8 м, до незащищенного огнестойким покрытием – как минимум 1,2 м;
  • от дверцы топки до стены напротив – хотя бы 1,25 м, от раскаленного корпуса – 0,5 м;
  • перегородка для вывода канала-рукава выполнена из огнестойкого материала (можно не полностью, но от начала пола и, непрерывно, вплоть до уровня на 0,25 м выше котла).

Основание для установки

Любой современный нагревательный аппарат весит сравнительно немного, но добавьте сюда массу камней в сетке-кожухе, воды в резервуаре, загружаемых поленьев, кирпичной обкладки. В результате нагрузка, постоянно испытываемая полом, получается достаточно серьезной. Если топка стоит на четырех точечных ножках, со временем те могут продавить деревянное покрытие.

Если полы негорючие, их не нужно дополнительно экранировать. Стяжка, залитая по грунту, уже будет достаточным решением. Хотя лучше все-таки в любом случае проложить отдельное огнестойкое основание. Главное, чтобы суммарный вес оборудования и топлива не превышал отметку в 700 кг.

Выбор типа и размера фундамента под печь


Желательно закладывать его на стадии проектирования. Ведь если действовать уже при обустроенной парилке, придется снимать пол, заменять нарушенную структуру, затем закреплять новые лаги или усиливать старые.
Какие есть варианты фундамента? Если руководствоваться актуальными СНиП, это:

  • Монолитное армированное основание, не объединенное с баней, проложенное ниже линии промерзания грунта.
  • Свайно-плитная основа, также отдельная – она пригодится при застройке на пучинистой почве.
  • Мелкозаглубленный фундамент (до 0,6-0,7 м вниз), идущий в связке с подошвой парилки и смежных помещений. Только усильте его анкеровкой, чтобы предотвратить вертикальные подвижки плит при морозах.

Размеры любого из вариантов зависят от габаритов комнат, так что это всегда индивидуальный показатель. Главное, чтобы от края периметра и до начала стен оставалось расстояние сантиметров в 7-10.

Заливка монолитного фундамента


Осуществляется по правилам установки печи в бане, точно по схеме необходимо:

  • Проводить основные земляные работы – аккуратно выкопать небольшой вертикальный котлован глубиной 1,5 м с тем расчетом, чтобы по всем сторонам периметра он был шире будущего основания сантиметров на 10. Для ускорения процесса можно и даже рекомендуется использовать спецтехнику.
  • Обустроить песчано-щебневую подушку – засыпать дно речным песком, утрамбовать, поливая водой. Параллельно смешивать мелкофракционный материал в пропорции 1 к 1, после чего уложить его ровным слоем в 15-20 см.
  • Замешать «молочко», то есть не густой цементный раствор, затем постепенно вливать его в котлован. Дать время для застывания, чтобы щебень с гравием прочно схватились.
  • Гидроизолировать начальные слои основы с помощью рубероида или жидкого битума.
  • Собрать опалубку – сделать щиты из фанеры (как вариант, досок), сколачивая гвоздями или скрепляя саморезами, после чего разместить их в котловане. Выравниваете по вертикали (высота конструкций должна здесь подниматься вплоть до чистового пола), проверяете диагонали, убеждаясь, что готовая подошва будет в форме прямоугольника (квадрата).
  • Армировать – связать каркас (на 10 см меньше периметра и высоты опалубки) проволокой и размещаете его внутри.
  • Залить – приготовить раствор (в пропорции 1 к 2,5 к 4 из песка, цемента и щебня соответственно), тщательно перемешивая, и послойно связать им все, что уложено в котлован ранее. Не забыть уплотнить глубинным виброустройством или обычным прутком. Дать высохнуть в течение 3 недель, а затем вытащить опалубку и засыпать образовавшиеся пустоты смесью песка и грунта.
  • Гидроизолировать уже готовую бетонную плиту, предварительно выровняв ее затиркой (если необходимо). Для этого уложить рубероид в два слоя, скрепляя каждый жидкой мастикой из битума.

Свайно-ростверковое основание


Как правильно установить печку в бане, которая будет построена на нестабильном грунте? Именно на этот фундамент, по следующей схеме:

  • Подготовьте место – уберите верхний слой земли и с помощью веревок и кольев наметьте расположение будущей подошвы.
  • Сделайте приямки (по углам обозначенного периметра) – выройте их на глубину до 15-20 см, не больше.
  • Возьмите сваи (шириной сечения 108 мм, а длиной 2,5 м) и строго вертикально вкрутите в сделанные на предыдущем этапе ямы. Окажется, что они выше линии чистового пола – обрежьте болгаркой, чтобы шли ниже см на 10.
  • Приварите оголовки, покрасьте выступающие элементы, чтобы защитить их от внешних воздействий и продлить срок службы, по периметру полками внутрь закрепите еще швеллер-«десятку».
  • Настелите листовую сталь вовнутрь получившегося контура и зафиксируйте ее.
  • Проложите арматуру (если это необходимо), залейте бетон, дайте ему время высохнуть, обмажьте гидроизоляционным раствором.

Мелкозаглубленное основание


Вот ответ на вопрос, как правильно поставить печь в бане с минимальными затратами времени и средств. Такой фундамент делается сравнительно быстро и просто, правда, подходит только при застройке на стабильном и необводненном грунте. Последовательность работ по его обустройству такая:

  • Намечаете границы котлована и выкапываете его – глубиной, внимание, до 0,5 м.
  • Трамбуете дно, выравнивая речным песком (слоем в 5 см), смачивая водой и уплотняя.
  • Устраиваете подушку из щебенки (15-20 см) и заливаете его жидким цементом.
  • Дожидаетесь высыхания, гидроизолируете основание рубероидом, устанавливаете опалубку, укрепляете конструкцию 20-30 см бетона.
  • Убираете после застывания уже ненужные щиты выравниваете фундамент по горизонтали.

Подготовка деревянного пола к установке печи


Так как ранее мы условились, что планируем монтажные работы еще до строительства парилки и смежных помещений, рассмотрим тот вариант, при котором не придется разбирать перекрытия.

  • Наметьте размеры каменки (строго в месте ее будущего расположения), причем с запасом по 5-10 см в каждую сторону. Помните о расстоянии до стен и о защите (в виде металлического листа) перед дверцей. Начертите все это на подготовленной подошве.
  • Вырежьте из минеральной плиты фигуру, по форме повторяющую ту, что получилась на предыдущем шаге, и прикрутите ее саморезами к полу.
  • Замесите огнеупорный раствор и выложите с его использованием 2 ряда кирпича, лучше всего шамотного, но можно и красного полнотелого. Проверьте на соответствие горизонтальному уровню, подбейте киянкой.
  • Разведите термостойкий клей и зафиксируйте им керамогранит на подготовленном основании. Зачем? Вам ведь нужно не только понимать, как правильно установить банную печь, но и знать, как предотвратить воспламенение пола во время ее работы. А этот материал, выдерживающий даже очень высокие температуры, как раз и будет отличной защитой от возгорания.

Можно упростить порядок действий и положить лист минерита, а сверху него – еще один, но уже стальной, закрепляя каждый саморезами. Но мы советуем не экономить на пожаробезопасности и подстраховаться.

Топочная дверца


Особенности ее обустройства при монтаже зависят от того, куда она выходит:

  • Если в смежное помещение, то проем нужно выложить кирпичом и утеплить огнеупорным листовым материалом. Щели между деревом и кладкой потребуется запенить, а стыки – герметизировать жаростойкой мастикой.
  • Когда в парилку, то стенку стоит закрыть нержавеющим экраном. Толщина стали при этом должна быть не менее 3 мм, а еще лучше 4-5 мм.

Дымоход


Важно знать, как организовать вывод отработанного газа. Действуйте по следующей схеме:

  • Наметьте на потолке место проходного узла.
  • Распилите перекрытие, обработайте его огнезащитной пропиткой, вставьте разделку (короб с выходами) и закрепите ее по углам саморезами, проложите базальтовый утеплитель толщиной в 7,5 мм.
  • На банную печь сначала устанавливается одностенный модуль, как минимум на один метр, или же натрубный теплообменник. Далее, переходник с одно- на двустенную трубу, потом рекомендуется применение сэндвич-конструкции.
  • Соедините свободный конец с переходником, к которому с другой стороны подключите первый участок дымохода, за ним – второй и так далее. Стыки укрепляйте хомутами из металла.
  • Защитите выведенный патрубок стальным листом (со стороны чердака), который закрепите на деревянном перекрытии при помощи саморезов.
  • Вырежьте отверстие в кровле и выведите трубу, используя разделку с алюминиевым элементом.
  • Убедитесь, что дымоход возвышается над уровнем крыши на 0,5-1,5 м, и установите оголовок.

Если вы приобрели готовый узел, то необходимо следовать инструкции. На сайте feflues.ru вы сможете найти качественные фабричные ППУ, представленные в различной комплектации: «пустой» или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Протопка печи перед установкой


Ее проводят на улице, так как возможно повышенное образование едкого газа. Предварительно нужно обработать нагревательный агрегат антикоррозионным средством, и заодно тщательно осмотреть на предмет отсутствия трещин, сколов и других дефектов на решетке, дверце, теплообменнике, а также убедиться, что нет щелей и зазоров. После чего:

  • Расположить оборудование на ровном и термостойком основании, подсоединить временный дымоход (длиннее 200 см).
  • Загрузить дрова до половины объема топки и поджечь их (при неплотно закрытой дверце), поддерживая пламя в течение часа.
  • Подождать, пока огонь погаснет (не тушить его).

Благодаря этому, внутреннее покрытие теплогенератора окончательно затвердеет, и можно будет переходить к постоянной эксплуатации.

Устройство каркасной стенки


Как правильно установить печь для бани, оборудованную выносной топкой? Конечно, с монтажом перегородки между парилкой и смежным помещением. Делается она из двух брусьев сечением 100 на 600 мм и высотой под потолок комнаты, предварительно обработанных антисептиком.
Поставьте эти распорки вертикально, закрепив сверху и снизу на саморезы с помощью перфорированных уголков. Также зафиксируйте между ними горизонтальную перемычку, чтобы получился каркас, по форме напоминающий букву Н. На полу будет топливный канал и кирпичная кладка, а наверху, на уровне перекрытий – обшивка и утеплитель.
Изолируйте конструкцию – закрепите плиты базальтовой ваты между брусьями, монтируйте вагонку обрешеткой, фиксируйте фольгированную защиту от пара строительным степлером. После этого сделайте кирпичную кладку, оставляя между нею и каналом и деревянными направляющими зазор в 3-4 мм. Для надежности используйте уголки, позаботьтесь о визуальной красоте швов. Готовый портал должен выглядеть эстетично, поэтому смонтируйте наличники, выполните отделку, проведите выравнивание и правильно определите центр.

Потолок


Его подготовку подразумевает любая грамотная схема установки печи в бане. Почему? Потому что значительная часть пожаров начинается сверху помещения – из-за перегрева или трещин в трубе.
Поэтому при обустройстве перекрытий оставляют отверстие под дымоход – диаметром 90 см. Благодаря такому решению впоследствии, при подключении нагревательного агрегата, не придется вырезать часть балок и выдумывать перемычки для сохранения прочности конструкции.
Внимание, заранее предусмотренный проход должен быть квадратной формы, а не круглой – чтобы можно было плотно вставить разделочный короб. Это канал из жести и нержавейки, внутри которого и будет расположена труба. А вот снаружи его еще нужно обернуть базальтовым картоном, чтобы исключить прямой контакт с деревом стенок помещения.

Нормы безопасного монтажа


Как правильно поставить печку в бане? Естественно, так, чтобы потом ее можно было эксплуатировать без угрозы для своего здоровья, без риска возникновения возгорания. Для этого нужно:

  • Располагать топку так, чтобы она открывалась в том же направлении, что и дверь.
  • Согласовать все моменты с пожарной инспекцией, пригласить электрика, чтобы он проверил правильность подключения приборов и качество заземления.
  • Заизолировать и экранировать проходы через перекрытия.
  • Выдержать рекомендованные расстояния от нагревательного агрегата до горючих материалов.
  • Оснастить смежные с парилкой помещения средствами для тушения возгораний и тщательно следить за их исправностью.

Советы


  • Деревянные стены надежно и экономически выгодно защищать минеритом.
  • Для повышения энергоэффективности поставьте теплообменник и водонагревательный бак.
  • Во время эксплуатации обращайте внимание на состояние не только топки, но и дымохода, а также камней в кожухе-сетке.

Теперь вы знаете, как и где правильно установить печь в бане – шаги описаны достаточно подробно. Но мы рекомендуем показать готовый результат специалистам, чтобы они подтвердили, что вы все сделали верно.

Познавательные видео


Современная термоизоляция для банной печи и парилки

Современные термоизоляционные материалы отличаются от своих предшественников высоким качеством, улучшенными эксплуатационными и техническими характеристиками. Изделия для бани должны выдерживать перепады температур, не выделять вредных веществ, быть долговечными, пожаробезопасными, влаго- и термостойкими. На рынке представлено большое количество материалов, обладающих такими свойствами. Чтобы выбрать подходящий вариант, необходимо ориентироваться в ассортименте.

Базальтовая защита и материалы

Каменная или базальтовая вата – недорогой, но надежный огнеупорный материал. Его используют в местах максимальной температурной нагрузки, для защиты систем вентиляции, дымоудаления, изоляции банных печей, стен и потолка. Он характеризуется низкой теплопроводностью, малой гигроскопичностью. В отличие от других видов минеральной ваты не содержит вредных добавок. Основные виды:
– Базальтовая вата (для набивки пустот)
– Базальтовый картон (фольгированный и нет) (иглопробивной)

– Rockwool,(30мм, фольгированный) негорючая изоляция
– «Supersilika» (Суперсилика) пожарозащитные кремнеземные маты премиум класса для применения при температурах до 1000С.

Эффективная термоизоляция банной печи

Надежная высокотемпературная защита от пожара и шума, а также эффективная теплоизоляция с высоким электрическим сопротивлением. Выпускается в виде рулонных матов и ваты для набивки.

Огнеупорные материалы

Для изоляции банной печи и защиты от огня применяют термостойкую облицовку клинкерной или терракотовой плитки, а также плитку из змеевика и талькохлорита.
Для стен подходят следующие материалы:
– Минерит. (Minerit) Плиты состоят из целлюлозы, известняка, цемента, песка и слюды. Изделия отвечают требованиям экологичности и отличаются простотой монтажа.

Плиты минерит

Для декорирования используют термостойкую облицовку (например плитку Терракот).

Декоративная плитка Терракот

– Стекломагниевый лиcт (СМЛ). Негорючий материал на основе стекловолокна и магнезиального вяжущего набирает все большую популярность. Он легко выдерживает перепады температур и высокую влажность.

Стекломагниевый лиcт (СМЛ)

– Огнестойкий гипсокартон. Основные производители – Knauf и «Волма». Изделия служат основой для обшивки стен, а для декорирования используют термоизоляционные панели.
– Суперизол. Новый продукт с пористой структурой на основе силиката кальция. Он прочнее базальтовой ваты, но уступает гипсокартону. Производитель – датская компания Skamol.

Применение суперизола в бане

– Promasil – разновидность Суперизола. Новый продукт с пористой структурой на основе силиката кальция. Идеальный вариант тыльной изоляции каминов и дымоходов.

Термоизоляционные панели

Отделка стен жаростойкими панелями увеличивает степень безопасности и эстетичность помещения. Для этого используют:
– Flamma – фиброцементные панели. Добавить в интерьер своей сауны или бани изюминку можно при помощи уникального материала Flamma Design. Это необычное и стильное дополнение к современному дизайну, которое придаст Вашей сауне индивидуальность. Flamma Design представляет собой продукт на стыке технологии и искусства с возможностью нанесения на исходный материал любое изображение или любимое фото.

Cюжеты панелей Flamma Design

– Фиброцементные панели Nichiha (Япония). Изделия состоят из волокнистой основы (толщиной 14мм) с декоративным покрытием.

Отделочные панели “Nichiha”
Термостойкие герметики

Для качественной заделки швов, стыков и трещин требуется современный герметик. В условиях парилки эффективны следующие средства:
– Силиконовые герметики. Группа материалов отличается эластичностью и повышенной адгезией. Составы легко наносятся и плотно заполняют щели. Высоким качеством отличается продукция компаний Ceresit и Remmers.
– Жаростойкие герметики. Пасты на основе силиката применяют в местах прямого контакта с огнем. Хорошо зарекомендовали себя марки: Penosil, Titan, Soudal Calofer.
– Полисульфидные герметики на основе тиокола – вещества, по структуре напоминающего каучук. Многокомпонентные составы хорошо переносят высокие температуры и не дают усадки.

Высокотемпературные герметики для банных печей
Фольгированные материалы

Принцип действия изделий с металлизированным покрытием заключается в отражающей способности, которая ускоряет нагрев помещения и способствует лучшему сохранению тепла. Наиболее популярными являются:
– Изовер. Качественный материал от ведущего мирового производителя изготовлен из природных компонентов и состоит из двух слоев: минеральной ваты и фольги. Он прост в укладке, не требует дополнительной изоляции стыков.
– Мегафол. Изготовлен из модифицированной полимерной пены, дублированной металлизированной пленкой. Он удобен в монтаже, не подвержен разрушению и гниению, но стыки нуждаются в дополнительной проклейке бутилкаучуковой лентой.
– Теплофол или Экофол – вспененный полиэтилен с покрытием из фольги. Материал не пропускает влагу, выдерживает температуру до 100oC. Он эффективен для изоляции стен, полов, воздуховодов и обустройства теплоотражающих экранов.
Качественная термоизоляция обеспечивает комфортные условия внутри помещения, сокращает расходы на поддержание температурного режима и защищает конструкции от преждевременного износа.

Экофол. Основа – вспененный полиэтилен

Печи для бани — мифы и реальность
