Что такое вентиль и чем он отличается от задвижки

В водопроводных и газовых магистралях не обойтись без такого устройства, которое называется вентилем. Вентиль – это устройство, предназначающееся для перекрытия подачи различных жидкостей и газов. Однако перекрытие подачи воды – это не основное предназначение рассматриваемого изделия. С его помощью можно также регулировать напор подачи воды или газа по трубопроводу, а также применять в качестве предохранительного устройства и конденсатоотвода.

Конструкция устройства

Устройство вентиля является достаточно простым, а состоит изделие из следующих основных частей:

  1. Корпус.
  2. Запорное устройство.
  3. Маховик или запорная ручка.

Корпус изделия изготавливается путем литья. Внутри корпуса установлено запорное устройство, а наружу выведен маховик. Корпус также имеет резьбу с двух сторон, посредством которой происходит соединение вентиля с водопроводным или газовым трубопроводом. Схема запорной арматуры в разрезе имеет следующий вид:

схема запорной арматуры в разрезе

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

  1. Тип и конструкция запорного устройства.
  2. Материал изготовления.
  3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

  • Клапанные.
  • Пробковые или конусные.
  • Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

вентиль запорный

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

  1. Выдерживание высокого давления.
  2. Регулировка объема и напора воды.
  3. Простота в управлении.
  4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

  1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
  2. Относительно небольшой срок эксплуатации.
  3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

вентиль конусного типа

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

шаровый вентиль

К преимуществам таких изделий относят:

  1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
  2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
  3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

Как показывает практика, существенную роль на срок службы оказывает качество производства вентиля. Водяные вентили европейского производства имеют срок службы до 10 лет, в то время как китайские дешевые аналоги выходят из строя спустя несколько лет.

К недостаткам рассматриваемых видов вентилей относятся:

  1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
  2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Чем отличается вентиль от крана и задвижки

Разница заключается не в типе задвижек, как привыкли думать многие, причем даже сантехники. Краны и вентили отличаются, хотя их часто называют одним названием. Это отличие заключается в конструкции корпуса. Если вентиль предназначается для установки на стыке двух труб, чтобы при необходимости обеспечить перекрытие подачи жидкости, то кран располагается на окончании трубопровода. Кран – это своего рода концевик, который служит для подачи воды при возникновении такой необходимости.

кран и задвижка

Теперь нужно выяснить, в чем отличие вентиля и задвижки. Многие считают, что разницы между вентилем и задвижкой нет, однако, это не так. Что такое вентиль и для чего он нужен, уже известно. Теперь проанализируем задвижку, чтобы выяснить основные ее отличия от вентиля.

Задвижка выполняет аналогичные задачи, что и рассматриваемые в материале устройства. Однако задвижка не способна регулировать скорость потока, поэтому она только закрывает и открывает поток. Регулировать напор жидкости задвижка не может в силу своих конструктивных особенностей. Заслонка в таком устройстве перемещается только вверх и вниз. Чем отличается задвижка от вентиля, можно посмотреть наглядно на фото ниже.

отличие вентиля от задвижки

Из чего изготавливают запорные устройства

Перед тем, как выяснить из чего изготавливаются вентили, необходимо разделить их на два вида:

  • устанавливающиеся во внутренних водопроводных сетях;
  • монтируемые на наружных водопроводах и газопроводах.

Если изделие предназначается для внутренних сетей водоснабжения, то применяются приборы из латуни, бронзы, нержавеющей стали и пластика. Если изделия применяются для выполнения наружных работ, то для этого используются вышеперечисленные материалы, а также дополнительно сталь и чугун.

  1. Водопроводные устройства из латуни и бронзы относятся к дорогостоящим вариантам. Однако их стоимость оправдана качеством и долговечностью. Такие устройства имеют небольшой вес, малые габариты, а также могут быть установлены не только на водопровод для подачи холодной воды, но и горячей. Используются такие изделия и в системах отопления, так как на их поверхностях не оседает накипь.
  2. Вентили из нержавейки. Еще один хороший вариант, который имеет продолжительный срок службы. Они дешевле в несколько раз, чем латунные и бронзовые устройства.
  3. Пластиковые изделия являются одними из самых дешевых, но они ничуть не уступают по качеству вышеперечисленным моделям. Их недостатком является возможность установки только в пластиковые трубопроводы.

Устройства из нержавейки не рекомендуется устанавливать в систему ГВС и отопления. Ведь от воздействия горячей воды происходит образование накипи, которая впоследствии снижает диаметр пропускного канала.

Чугунные и стальные вентили пользуются популярностью для их установки на наружных трубопроводах. Для изготовления таковых изделий используется чугун и сталь, что позволит значительно удешевить цену устройства. Ведь аналогичные изделия из латуни и бронзы обойдутся в десятки раз дороже.

Соединение устройств с трубами

Вентили по способу монтажа подразделяются на два вида:

  1. Муфтовые и резьбовые. Главный соединительный элемент при таком способе соединения – это резьба. Она может быть внутренней и внешней на вентиле (в народе называют «мама-папа»). Арматура такого типа устанавливается в трубопроводы с давлением не более 1,6 Мпа.
  2. Фланцевые. На торцевых частях патрубков имеются фланцы, при помощи которых осуществляется соединение чугунных или стальных изделий. Монтаж таких устройств осуществляется на магистральных и промышленных трубопроводах, в которых давление воды превышает 10 МПа.

Пластиковые вентили соединяются с трубопроводами посредством специальной сварки. Зная особенности рассматриваемых устройств, можно подобрать оптимальный вариант для соответствующего монтажа. В последнее время широкой популярностью пользуются шаровые вентили, которые имеют высокий срок службы, несмотря на отсутствие возможности проведения их ремонта.

запорный и терморегулирующий вентиль для врезки, балансировочный и муфтовый, чем он отличается от задвижки

Особенности вентилей: классификация и назначение

Для современных трубопроводов применяются разные подвиды устройств запорного типа. Чтобы правильно выбрать приспособление для того или иного трубопровода, нужно точно знать, для чего произведен этот механизм и уметь различать его по имеющимся характерным чертам.

Особенности вентилей: классификация и назначение
Особенности вентилей: классификация и назначение

Устройство и принцип работы

Запорные устройства производят:

  • Для трубопроводов, что подводят к строениям газ или воду и при этом еще отводят от них стоки канализации. Это наиболее часто встречающаяся область их эксплуатации.
  • Для труб, через которые идут вредные вещества. Приспособления для химотрасли и нефтегазового направления имеют отменную герметичность и устойчивость к коррозии.
  • Для сетей бытового снабжения водой, для труб теплоснабжения и канализационной системы. Устройства, что монтируются на частных сетях, имеют негабаритные параметры и ими просто управлять.

Запорные клапаны (вентили) имеют структуру из прочного корпуса с 2 концами для закрепления и седло, которое перекрывается особым затвором.

Особенности вентилей: классификация и назначение

Пробковый вентиль, его еще называют конусным, это один из самых старых видов водопроводных кранов. Выпускается для того, чтобы полностью перекрыть или отрегулировать силу потока воды. Такие краны выпускаются и с коническим затвором, и с цилиндрическим. Эти изделия могут достигать 34 дюймов и чаще всего их можно заметить в магистралях, имеющих рабочее давление до 70 МПа.

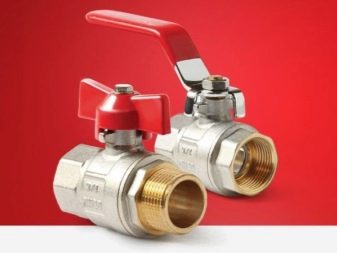

Шаровой вентиль отличается наличием сферического плунжера. На сегодня область использования шаровых изделий существенно расширена. К очевидным плюсам этого устройства можно отнести доступную цену, а также возможность закрывания и открывания всего лишь поворотом ручки на одну четвертую от целого оборота. Шаровый вентиль гарантирует беспроблемное движение потока при условии его полного открытия с самым низким перепадом уровня давления. Простота при разборке и обслуживании, возможность вытереть плунжер и быстро убрать грязь для обеспечения качественного закрытия – это тоже можно считать весомым преимуществом шарового вентиля.

Фланцевый вентиль имеет структуру из одного или двух дисков, обычно без расширяющего механизма. Ряд фланцевых устройств выпускается с использованием мягкого седла, что позволяет компенсировать различные дефекты и гарантировать самое плотное дисковое прилегание. Чаще эти устройства можно встретить в магистралях, где предусмотрен низкий уровень давления, где в тугом закрытии нет нужды. Они эксплуатируются в среде газов, их можно применять в сфере жидкостей. Фланцевые изделия обычно бывают размером от 2 дюймов и могут запросто выдержать давление до 3 МПа.

Особенности вентилей: классификация и назначение

Клапанный вентиль. Наиболее важной частью устройства можно считать седло с особым затвором, что двигается механически с помощью шпинделя. Клапанное изделие водопроводного типа имеет резьбу в своем корпусе и на штоке, а эта резьба может притормозить движение носителя. В итоге диск затвора максимально плотно должен быть подогнан к седлу, перекрыв поток носителя, когда вентиль будет закрываться.

Вентиль можно открыть обычным поворотом рукоятки. Шпиндель тогда смещается, высвобождая путь для носителя. Если осуществлять движение против стрелки часов, вентиль быстро закроется. Соединение механизма с трубой происходит через особые патрубки. Друг с другом они различаются присутствием стрелки, что должна указывать ход потока.

Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение

Виды и спецификация

Классификация вентилей для воды делается по ряду критериев, главным из которых можно считать вид конструкции.

На этом основании такого рода устройства делятся на:

  • прямоточные изделия;
  • проходные вентили;
  • смесительные устройства;
  • угловые конструкции.

Область использования смесительных моделей – это смешивание различных жидкостей, например, двух потоков воды, что имеют разную температуру. Современные предприятия выпускают особые виды вентилей, например, бескамерные, которые устанавливаются в нестандартных ситуациях. В их роли могут выступать как чрезмерно высокий температурный режим, так и не совсем типичная среда.

В отоплении также можно встретить балансировочные механизмы. Это обычное устройство, при его помощи можно регулировать подачу теплоносителя. В дополнение к устройству в корпусе изделия есть 2 штуцера. Они нужны для того, чтобы измерить уровень давления до и после механизма регулировки и чтобы подключить капиллярную трубку и способствовать ее взаимодействию с иными элементами при управлении.

Среди арматуры запорного типа для систем отопления есть 1 элемент, что можно увидеть довольно редко. Его форма напоминает тройник, но при этом он выполняет иные функции. Это трехходовой вентиль, имеющий специальный принцип эксплуатации. Данное изделие монтируется в тех местах трубы, где есть нужда разбить поток циркуляции на 2 контура, один с постоянным режимом гидравлическим, другой – с переменным.

Действие особого электромагнитного изделия заключено на открывании или закрывании отверстия прохода в клапанной паре, используя целенаправленное воздействие на плунжер магнитного поля от катушки электромагнитного вида.

Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение

Если учитывать особенности выполняемых функций, то вентиля также бывают:

  • запорными механизмами;
  • запорными регулирующими изделиями;
  • деталями специального назначения.

Запорная деталь будет отличаться по структуре.

Шаровый кран имеет строение сквозной сферы, находящейся в корпусе. Когда совмещаются оси отверстия и самого корпуса, начинается движение носителя. Перпендикулярный поворот будет целиком закрывать его течение. Здесь вентиль исполняет роль лишь элемента для запирания, и чтобы осуществлять регулировку потока, он не предназначен.

Клапанный имеет запор, что связан со штоком с резьбой, а тот, в свою очередь, ввинчивается в специальную посадочную гайку. Изделие используется для регулировки расхода или для полного перекрывания идущего по трубам потока.

Игольчатый имеет поршень конического вида, им можно отрегулировать поток жидкости под довольно высоким давлением.

Особенности вентилей: классификация и назначение

Устройства высокого давления можно активно применять для регулирования и запирания носителя, чаще всего они встречаются на промышленных бойлерах. Диаметр водопроводных труб, где монтируются эти изделия, обычно достигает 100–300 мм, температура может быть 450 градусов, а уровень давления – до 2,5 кг на 1 см2.

Классификацию устройств запорно-регулирующего вида также можно предложить по таким признакам:

  • по строению корпуса;
  • по видам запорной части изделия;
  • по схеме установки конструкции в нужную вам систему;
  • по типу соединения.

По форме своего корпуса изделия делятся на угловое оборудование и конструкции прямоточного типа. Угловые детали позволяют регулировать поток носителя элементом запора, повернутым навстречу (отверстие в таком случае будет гнуться под определенным углом при переходе от штуцера к седлу устройства). В оборудовании прямоточного типа регулирование потока производится поперечным смещением механизма (седло изделия будет в границах проходного отверстия).

Запорно-регулирующие механизмы для водопровода чаще всего выпускаются лишь в угловых вариантах. А прямоточного вида корпуса применяют как основу для арматуры запора.

Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение

В зависимости от способа установки конструкции делятся на следующие виды.

  • Муфтовые. Идут лишь под резьбовой тип монтажа. По этой причине торцы вентиля имеют резьбу или снаружи, или внутри. Производятся механизмы этого типа из латуни и из стали. Латунные встречаются лишь в трубопроводах для бытового предназначения. Эти устройства монтируются в магистралях, что имеют небольшой уровень давления носителя – до 1,6 МПа. Можно отыскать и иную конструкцию такого рода арматуры. Вы запросто сможете приобрести муфтовый механизм из латуни под установку на обжимные фитинги с резьбой.
  • Фланцевые. Имеют стальной корпус или сделаны из чугуна. Установка осуществляется по определенному принципу. Торцы корпуса этого устройства завершаются фланцами. Данное оборудование является весьма прочным. По этой причине главной областью эксплуатации этой детали можно считать коммуникации, имеющие средний уровень давления 10 МПа. Эта характерная черта помогает использовать эти устройства во всевозможных трубопроводах.
Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение
  • Проходные. Устанавливаются эти механизмы на узле водопровода. Конструкция детали может быть 2-х разновидностей: сильфонная (наиболее герметична) и сальниковая.

Из минусов устройства профессионалы особо выделяют:

  1. серьезное сопротивление гидравлики;
  2. очень существенный вес;
  3. сложную структуру, что происходит из-за того, что для упрощения действий проходной механизм часто дополняется электрическим приводом;
  4. большие параметры;
  5. присутствие зоны застоя – там могут накапливаться частички ржавчины, а это путь к коррозии.
Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение

Функциональное назначение

Вентили могут быть предназначены для воды и могут быть газовыми, встроенными в систему отопления любого жилища. Терморегулирующая арматура сконструирована для интеграции отопительных устройств в общую систему. Довольно часто в домах встречаются изделия терморегулирующие для кондиционера и для полотенцесушителя, а на батареях обыватели монтируют термостатические устройства, что размещаются в подающем трубопроводе каждого радиатора, чтобы наилучшим образом отрегулировать пропуск теплоносителя в зависимости от температуры в самой комнате.

По виду запорной части изделия делятся на шаровые, с клапанами и мембранного вида конструкции.

Два первых вида рассматривались чуть выше. Мембранный же вентиль монтируют в корпус прямотока. Основной элемент запора – это гибкая трубка, пережимаемая затвором типа гильотины. Эти устройства применяются как регуляторы в трубах для сточных вод или в системах переброски вязких или даже сыпучих веществ (песка или цемента, например). Работоспособность мембранного изделия как запорной детали весьма сомнительна. Дело в том, что затвор в виде гильотины не сможет гарантировать полную герметичность изделия.

Вентиль для врезки под давлением – это особая трубопроводная деталь, что осуществляет ряд задач. Во-первых, это седловой отвод, с его помощью осуществляется установка ответвлений дополнительной трубы, идущей от главного трубопровода. Во-вторых, изделие исполняет роль арматуры запорного типа, что может открывать или закрывать перебрасываемый носитель.

Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение

Материалы

Стальной агрегат чаще встречается в системах труб для регулировки потоков пара, жидкости или газа. Сталь стойко переносит повышенные показатели температур и различные уровни давления, что в таких системах порой могут доходить до 425 градусов выше ноля и 6,3 МПа.

Латунный вентиль встречается в системах для передачи рабочих сред в жидком и парообразном состоянии. Кольца уплотнения в этих устройствах чаще всего паронитовые, набивка сальника сделана из асбеста. Условный диаметр можно выбрать в параметрах от 15 до 50 мм, вес устройства – 0,25-1,58 кг. Очень популярна хромированная латунь.

Чугунный вентиль можно встретить на трубах, имеющих диаметр от 0,5 до 3 м. Корпус устройства делается из определенного сорта чугуна. Механизм запора – это сложная по виду конструкция, что состоит из таких компонентов, как сальник, золотник и маховик. Большая часть деталей такой конструкции произведена из стали.

Особенности вентилей: классификация и назначение

Сплав из латуни и бронзы обладает стойкостью к коррозии. При выпуске бронзовых деталей с резьбой они не прикипают один к другому и через много лет легко развинчиваются. Их изготавливают методом литья, потом обрабатывают на станках. При этом не стоит забывать, что и латунь, и бронза совершенно безопасны в плане экологии.

Пластиковые вентили и шаровые изделия для труб водопровода бывают полипропиленовыми или полиэтиленовыми. Эти агрегаты не боятся химической и электрохимической коррозии, именно по этой причине они совершенно незаменимы в тех трубах, по которым проходят агрессивные вещества.

Особенности вентилей: классификация и назначение

Чем отличается от задвижки?

Вентили и задвижки – это 2 механизма, которые чаще других можно встретить на трубах промышленного назначения. Без них невозможно представить работу любой возможной системы снабжения и неважно, каких она размеров. Главная цель этого вида устройств крайне незамысловата – дать возможность контролировать движение и определенное состояние той жидкости, что транспортируется внутри трубопровода.

Многие обыватели частенько путают или не знают изначально, как выглядят вентили и зачем нужны задвижки. Многие считают, что между этим оборудованием вообще нет никакой разницы, а некоторые обыватели, напротив, считают, что каждое из этих устройств имеет нехарактерные для них свойства.

Особенности вентилей: классификация и назначение Особенности вентилей: классификация и назначение

Вентиль – это запорный механизм для регулировки. Это достаточно большой элемент, со слегка утолщенным корпусом и с габаритным кольцом регулировки, его вентилем как раз и называют. Он необходим для того, чтобы на 100% перекрыть или отрегулировать поток используемой жидкости внутри трубы.

Это главное отличие современного вентиля от обычной задвижки. Деталь вентиля, которая фиксируется, может монтироваться в нескольких положениях без всяких проблем.

Если подкрутить вентиль на ряд оборотов, то поток будет заблокирован лишь частично. Элемент запора искусственно сделает меньше диаметр прохода внутри, что ограничит количество транспортируемого носителя. Полное закрытие механизма будет блокировать целиком всю систему, примерно то же самое делает и задвижка. Но главное преимущество вентиля – с его помощью можно выбирать нужное положение для элемента запора внутри самого устройства.

Довольно часто в трубах промышленного назначения есть нужда не полностью перекрыть поток носителя, а лишь сделать его меньше до конкретного значения. Осуществить это можно, монтируя вентили в самых подходящих для этого местах.

Особенности вентилей: классификация и назначение

Список явных отличий.

  • Вентилем можно запросто отрегулировать силу потока в любой системе, задвижку же можно увидеть лишь в двух состояниях: она может быть открытой и закрытой.
  • Задвижка быстро приходит в негодность. Вентиль больше служит благодаря отменным характеристикам.
  • В вентилях поток носителя будет перекрываться особым клапаном, что прижат к седлу в горизонтальных плоскостях, параллельных идущему потоку газа или воды. Для этого осуществляется двойной изгиб потока носителя под углом в 90 градусов. Задвижка же будет блокироваться перпендикулярно потоку носителя.

О том, как отремонтировать и заменить винтовые вентили, смотрите в следующем видео.

Что такое вентиль водопроводный? Устройство, чертеж и схема подключения

Для изменения расхода перемещаемых сред до полной остановки применяется запорно-регулирующая арматура. Вентиль водопроводный для воды отличается следующими свойствами:

  • простота конструкции и эксплуатации;
  • применение при больших перепадах давления;
  • небольшие размеры и вес;
  • возможность установки на любом участке трубопровода;
  • небольшой ход затвора обеспечивает удобное обслуживание.
вентиль водопроводный

Типы вентилей

Запорно-регулирующая арматура классифицируется по трем признакам:

  • форма корпуса;
  • вид запорной части;
  • способ монтажа в системе.

По форме корпуса вентили бывают следующими:

  • прямоточные — поток перекрывается седлом вентиля в поперечном направлении;
  • угловые — запорный элемент перемещается навстречу движению среды;
  • смесительные — для получения заданной температуры воды.

Запорный элемент различается по конструкции:

  1. Шаровый — сквозная сфера в прямоточном корпусе. При совмещении продольных осей отверстия и корпуса движение потока полностью открывается. Поворот в перпендикулярном направлении на 100% перекрывает течение жидкости. Вентиль выполняет функцию только запорного элемента, а для регулирования он не подходит. Применение устройства связано с его высокой надежностью, быстротой перекрытия потока и компактностью. В нем практически ничего не ломается, поскольку деталей очень мало.
  2. Клапанный — с запором, связанным с резьбовым штоком, ввинчиваемым в посадочную гайку. Узел применяется для регулирования расхода и для полного перекрытия потока (в крайнем нижнем положении).
  3. Игольчатый — конический поршень с регулированием потока жидкости под высоким давлением (около 220 Бар).

Материалы вентилей:

Новые материалы также применяются для изготовления вентилей. Корпус из полипропилена делает устройство долговечным и одновременно дешевым. Фторопластовые покрытия позволяют повысить стойкость к коррозии и воздействию агрессивной среды.

Различие между вентилем и краном

Водопроводные краны и вентили различаются, хотя их часто отождествляют. Последний устанавливается между стыками двух труб, образуя линию. Кран включает в себя непосредственно вентиль и излив, через который вода вытекает наружу.

водопроводные краны и вентили

Устройство и работа клапанного вентиля

Самым важным рабочим органом вентиля является седло с затвором, перемещаемым вручную шпинделем. Клапанный вентиль водопроводный, устройство которого приведено ниже, содержит резьбу в корпусе и на штоке, обладающую свойством торможения. В результате диск затвора плотно прижимается к седлу, перекрывая поток, когда вентиль закрыт. В открытом состоянии проходное сечение остается неизменным при движении потока воды.

вентиль водопроводный устройство

Обычно в корпусе резьба не делается, поскольку она быстро изнашивается. Для этого к нему крепят ходовую гайку, внутрь которой вворачивается шпиндель. Тогда вместо изношенного узла можно установить другой, а корпус при этом сохранится. Все детали взаимозаменяемы на вентиль водопроводный (ГОСТ 12.2.063-81, ГОСТ 5761-74).

Вентиль открывается вращением ручки. При этом шпиндель поступательно перемещается, освобождая проход для жидкости. Если вращение производить в обратном направлении, вентиль закроется.

Соединение устройства с трубопроводом производится через входной и выходной патрубки. Между собой их можно различать наличием стрелки, указывающей направление потока.

Угловые вентили

Для перпендикулярного изменения направления передачи жидкости с возможностями перекрытия и регулировки применяется угловой вентиль водопроводный (чертеж ниже: а — проходной; б — угловой).

вентиль водопроводный чертеж

Перпендикулярное расположение входного и выходного патрубков определяет назначение вентиля для трубопроводов, изменяющих направление на 90о. Принцип его работы тот же самый, что и у проходного. Ход затвора производится соосно с входным патрубком.

Сфера применения угловых вентилей:

  1. При подводе труб к отопительному радиатору, когда его перекрывает или регулирует расход теплоносителя вентиль водопроводный (фото см. ниже). Модели из высокотемпературного полипропилена удобнее и дешевле латунных при соединении с пластиковыми трубами.
  2. Предотвращение вибрации и раскачки трубопроводов.
  3. Снижение скорости потока жидкости без высокочастотного шума.
  4. В противопожарных водопроводах при эксплуатации в любых положениях.
  5. Упрощение монтажа труб за счет снижения расхода фурнитуры.
вентиль водопроводный фото

Устройство и принцип действия шарового вентиля

Основным рабочим органом вентиля является шар со сквозным отверстием. При положении ручки вдоль трубы кран открыт. Если ее повернуть перпендикулярно трубе, он закроется. Отверстие в шаре может быть круглым, квадратным, в виде трапеции или овала. В вентилях небольшого диаметра кран выполнен плавающим, а для крупногабаритных устройств его делают на специальных опорах. Высокая герметичность затвора обеспечивается эластичным уплотнителем. Это позволяет устанавливать данный тип моделей на газопроводах.

Вентиль водопроводный шаровый работает в двух крайних положениях при повороте на 90о, когда он полностью открыт или закрыт. Попытка регулирования расхода приведет к быстрому износу уплотнения.

вентиль водопроводный шаровый

Шаровые вентили имеют более широкие возможности присоединения патрубков при монтаже систем водоснабжения:

  • проходные;
  • угловые;
  • с тремя и более отводами с целью перенаправления транспортируемых потоков.

Соединения с трубами делаются штуцерными, фланцевыми и приварными. Последний вариант позволяет стационарно установить вентиль водопроводный в систему.

Вентили-смесители для душа

Устройство выполняется однорычажным шаровым или в виде двух клапанных вентилей. В комплект входят сменная душевая головка с присоединенным гибким шлангом и изливом в ванну. Смеситель выполняют скрытым, выводя наружу только вентили управления температурой воды.

Классическим вариантом является двухвентильный аксессуар с ручной настройкой температуры. Холодная и горячая вода смешиваются в специальной камере, а затем поступают в шланг душа или на излив. Основными элементами прибора являются две кран-буксы со сменными прокладками.

Становится популярным однорычажное устройство с удобной регулировкой воды. Основным элементом смесителя является сменный картридж. При выходе из строя он легко снимается и заменяется новым.

Со встроенным термостатом упрощается регулировка. Он настраивается предварительно, что гарантирует выход воды с заданной температурой. Для этого в корпусе находится термостатический элемент, распределяющий потоки. Единственным недостатком таких моделей является высокая цена.

Монтаж

Вентили небольшого диаметра устанавливаются на резьбу (до 60 мм). На трубе имеется сгон, соединение уплотняется пенькой или фторопластовой пленкой. Намотка производится в направлении закручивания резьбы. За счет этого создается плотное соединение, способное выдержать высокое давление.

Труба большого диаметра соединяется фланцем с шайбой прямоточного или углового вентиля через уплотнительную прокладку. Стягивание их между собой производится болтами с гайками. Соединение фланца с трубой осуществляется посредством дуговой сварки.

Вентиль водопроводный: ремонт

При повреждении запорного элемента вентиля его заменяют аналогичным неизношенным или новым узлом. Для этого участок трубопровода освобождают от жидкости, перекрывая его с обеих сторон. Затем производится демонтаж запорного элемента клапанного типа. Шаровый вентиль снимается полностью рожковыми или разводными ключами. На фланцах гайки скручивают параллельно и постепенно — по 3-4 витка на каждой.

Сначала следует проверить исправность уплотнителей, которые заменяют при износе. Протечки большей частью происходят по причине деформации прокладок и при срыве резьбы при неправильной установке. Затем производится осмотр корпуса и седла. При отсутствии трещин узел собирается снова. Корпус ремонту не подлежит, если на нем появятся механические повреждения. Прирастание к трубопроводу требует его обрезки и необходимости проведения в дальнейшем сварочных работ.

вентиль водопроводный ремонт

В этом случае придется устанавливать вентиль водопроводный новый или отремонтированный. Неподготовленному человеку браться за сложный ремонт не стоит из-за незнания его особенностей.

Запорная арматура создает дополнительное сопротивление, поэтому в местах соединений могут образоваться засоры. Снимать вентили не всегда следует. Порой достаточно просто промыть трубопроводы, открыв все краны.

Замену сальника можно сделать аккуратно своими руками. Для этого надо перекрыть подачу воды со стояка, разобрать запорный механизм, заменить прокладки и смазать подвижные части.

Заключение

Вентиль водопроводный отличается простотой эксплуатации и не требует особого обслуживания. Каждую модель следует применять по целевому назначению. Простой ремонт вентиля можно производить своими руками, если действовать аккуратно и правильно.

Вентиль запорный. Виды и преимущества. Замена вентилей

Данный вид запорной арматуры выполняется в виде клапана. Запирающий элемент перемещается параллельно направлению потока проходящей по трубам среды. В отличие от запорно-регулирующего устройства, запорный вентиль может находиться только в двух крайних положениях – «открыто» или «закрыто». Использование такой сантехнической арматуры обеспечивает надёжную герметизацию запирающей конструкции.

Запорные вентили устанавливаются на трубопроводы для перекрытия движения рабочей среды

Виды и преимущества

Данные изделия принято классифицировать по нескольким критериям.

В зависимости от способа монтажа в системе запорные вентили подразделяются на:

Муфтовые. Рассчитаны исключительно под резьбовой монтаж. Поэтому торцы вентиля запорного муфтового оформлены под внутреннюю или наружную резьбу. Изготавливается запорная арматура данного типа из латуни либо стали. В первом случае она применяется лишь в бытовых трубопроводах. Причём и латунный, и стальной вентили устанавливаются в магистралях с низким давлением рабочей среды – до 15,792 атмосферы (1,6 МПа). Существует и другое конструктивное исполнение подобной сантехнической арматуры. Так, сегодня можно купить латунный запорный муфтовый вентиль под установку на резьбовые обжимные фитинги;

Фланцевые. Изготавливается корпус фланцевой детали из стали или чугуна. Её монтаж выполняется по совершенно иной схеме. Магистральные торцы корпуса этой арматуры заканчиваются фланцами. Эта конструкция более прочная. Поэтому приоритетной сферой применения вентиля запорного фланцевого являются инженерные коммуникации со средним уровнем давления – 10 МПа. Такая особенность позволяет применять данные устройства в промышленных и коммунальных магистральных трубопроводах. Практикуется фланцевый монтаж на трубах диаметром 10 ≤ D ≤ 1600 мм.

Оформление торцов – не единственное отличие вышеуказанных типов запорной арматуры. Фланцевый вентиль намного больше по сравнению со своим муфтовым аналогом. В цифрах это выглядит следующим образом: размер фланцевого вентиля может достигать 300 мм, в то время как размерный ряд муфтовых изделий заканчивается на отметке 63 мм.

Вентили различаются способом соединения — резьбовым, муфтовым, фланцевым

Помимо этих двух групп запорных деталей существует ещё и третья разновидность – вентили, конструкция которых рассчитана на сварной монтаж. Их магистральные торцы оформлены в виде гладких патрубков. Сфера применения сварного запорного вентиля – промышленные трубопроводы, работающие под давлением более 10 МПа.

В зависимости от конструкции корпуса вентили бывают:

Угловые. Соединяют расположенные перпендикулярно друг по отношению другу две трубы. Вентиль запорный угловой обладает следующими преимуществами:

  • эффективность и простота конструкции предоставляют возможность легко эксплуатировать и ремонтировать изделие.
  • по сравнению с задвижкой – небольшая строительная высота;
  • перекрытие потока рабочих сред обеспечивается малым ходом крана.

На заметку! Перпендикулярное расположение патрубков на входе и выходе помимо всего прочего позволяет снизить присутствующее в системе избыточное гидравлическое давление.

Проходные. Монтируются такие изделия на горизонтальном либо вертикальном узле трубопровода. Конструкция вентиля запорного проходного бывает двух видов: сильфонная (с высокой степенью герметичности) и сальниковая. Из недостатков такой детали эксперты выделяют:

  • высокое гидравлическое сопротивление;
  • довольно большой вес;
  • сложность конструкции корпуса. Это обусловливает тот факт, что для облегчения манипуляций проходной вентиль часто комплектуется электроприводом;
  • большие строительные размеры;
  • наличие зоны застоя. Там могут скапливаться частицы ржавчины, что, как правило, приводит к коррозии.

Конструкция сильфонного вентиля обеспечивает более высокую степень герметичности, чем сальниковые устройства

Корпус запорного проходного муфтового вентиля имеет 2 штуцера, на которых нарезана внутренняя или наружная резьба. В последнем случае муфта накручивается на корпус, а в сгон трубопровода монтируется её свободный конец. При наличии на запорной арматуре внутренней резьбы соединение с трубой выполняется путём вкручивания сгона в корпус проходного стального или латунного запорного муфтового вентиля.

Прямоточные. По внешнему виду устройство данного типа схоже с проходным вентилем, но длиннее и намного больше по размерам. Его конструктивное исполнение характеризуется тем, что патрубки располагаются противоположно друг другу. Регулировка потока в этом запорном вентиле осуществляется за счёт поперечного перемещения пропускного элемента, когда седло устройства совмещается с границами пропускного отверстия. Несомненным достоинством такой запорной арматуры является отсутствие зон застоя и малое гидравлическое сопротивление.

Виды запирающих элементов

Современная промышленность выпускает вентили с тремя типами запирающих элементов. Собственно, их форма и лежит в основе общепринятых названий этих деталей:

  • цилиндрический;
  • конусный;
  • шаровый.

Шаровые вентили — это современная конструкция, которая отличается большей надежностью, чем конусные модели

Конусные потихоньку теряют свою былую востребованность. Их, практически, вытеснили другие два вида запорной арматуры. Тому причиной послужило наличие у конусных вентилей следующих недостатков:

  • для управления потоком воды необходимо прикладывать значительный по величине крутящий момент.
  • коническая пробка из-за быстрого износа требует постоянной притирки и подгонки.

Зато вентили с цилиндрическими и шаровыми запирающими элементами прочно обосновались на лидирующих позициях данного сегмента сантехнического рынка. Обусловлено это простотой конструкции, не предусматривающей при эксплуатации дополнительного технического обслуживания. Однако здесь есть свои нюансы. Так, например, затвор цилиндрического вентиля не прижимается вплотную к седлу, из-за чего не обеспечивается высокая степень герметичности. Поэтому использовать такие устройства лучше для регулирования потока на каких-либо промежуточных сегментах магистрали, а не для его полного перекрытия.

Сферический запорный элемент шарового вентиля имеет сквозное отверстие и устанавливается в прямоточный корпус.

На заметку! В большинстве случаев прямоточные вентили, оснащённые шаровым затвором, выполняют функции только запорной арматуры. Регулировка потока с их помощью выполняется достаточно сложно.

Шаровые вентили применяют чаще всего для перекрытия или подачи рабочей жидкости, например, на водопроводных стояках в домах

Открытие движения воды осуществляется поворотом рукояти до совмещения продольных осей корпуса и пропускного отверстия. Для того чтобы перекрыть поток, пропускное отверстие необходимо развернуть в направлении, перпендикулярном к оси корпуса.

Замена вентилей

Владельцы квартир в домах, сданных в эксплуатацию более 15 лет тому назад, зачастую вынуждены заниматься вопросом не только замены вентиля на стояке, но и ревизией всей запорной арматуры. Выполнение подобных работ сложным не назовёшь, однако без наличия слесарных инструментов (ключей, отвёрток, льна) и определённых навыков здесь не обойтись.

Все стояки являются общедомовым имуществом, поэтому проводить замену их комплектующих должна управляющая организация. Однако на практике добиться от неё оказание такого рода услуг очень сложно. Иногда бывает проще выполнить эту работу своими руками.

Сначала подбирается подходящая запорная арматура. Здесь необходимо прислушаться к мнению профессионалов. Независимо от того, идёт ли речь о замене вентиля на воду холодную или горячую, они советуют остановить свой выбор на устройствах шарового типа. Причина кроется в их долговечности и высокой надёжности. И даже если такой вентиль выйдет из строя, произвести его очередную замену будет очень легко.

Прежде, чем приступить к замене вентиля, необходимо перекрыть стояк. Если имеется беспрепятственный доступ в подвал, сделать это можно самостоятельно. В противном случае придётся писать заявление в управляющую организацию.

Сложность установки или замены запорного вентиля зависит от типа труб и вида соединения

После перекрытия стояка производится слив воды. Демонтаж старой запорной арматуры необходимо проводить очень осторожно, чтобы не допустить повреждения трубы и присутствующей на ней резьбе.

Сделав это, на резьбу труб намотайте ФУМ-ленту или лён. Так вы повысите герметичность соединений и исключите возможность подкапываний, которые в будущем непременно перерастут в течи.

Наворачивайте вентиль на трубу без спешки, чтобы не возник его перекос, из-за которого может повредиться резьба. Выполняя монтаж, следите за расположением рукоятки запорного устройства. Она должна оставаться вверху. Иначе перекрыть воду в дальнейшем будет очень сложно. Перетягивать гайки тоже не следует, чтобы тело трубы не лопнуло. В завершение работ нанесите на места соединений силиконовый герметик.

нержавеющий вариант высокого давления, угловая запорная регулирующая модель

Вентиль игольчатый: характеристика и применение

Игольчатый вентиль – это важный элемент арматуры регулировки температуры воды и основных инженерных коммуникаций в промышленных и жилых зданиях. При использовании вентилей диаметром пятьдесят, тридцать два и десять миллиметров, регулируются расходы воды. Чаще их ставят там, где давление достигает примерно 9.8 МП.

Сам вентиль устроен таким образом, что имеет вращающийся шток, который через резьбовую пару со специальной гайкой подает движение в запорный элемент-золотник.

Вентиль игольчатый: характеристика и применение Вентиль игольчатый: характеристика и применение

Типы вентилей

Существует много типов вентилей, однако, условно их можно разделить на две разновидности.

  • Проходные – одинаковое направление потоков при входе/выходе. При установке вентиля на любой части трубы, его шпиндель должен находиться вверху или горизонтально, установка вниз допускаться не должна.
  • Угловые – имеют перпендикулярные направления входа и выхода потоков. Отличие углового вентиля от проходного в том, что его устанавливают в участках поворота трубопровода под девяносто градусов.
Вентиль игольчатый: характеристика и применение Вентиль игольчатый: характеристика и применение

Особенности и параметры

Агрегат состоит из нескольких частей:

  • основной остов;
  • поворотная рукоятка;
  • шток;
  • уплотнитель;
  • гайка;
  • сальниковая крышечка;
  • кожух;
  • установочный винт.
Вентиль игольчатый: характеристика и применение Вентиль игольчатый: характеристика и применение

Когда вращается рукоятка, шток опускается, закрывая напор жидкости. При обратном вращении трубопровод снова становится свободен.

Действие игольчатого вентиля зависит от плунжера, его форм и хода. Основной плюс изделия – простая конструкция, вследствие чего он не требует профессиональных навыков и умения для сборки и разборки. Разбирать его нужно при выходе из строя утеплительных элементов, которые легко заменяются. Сам вентиль изготовлен из нержавеющего материала, что значительно продлевает срок работы.

Без недостатков, тем не менее не обходится. В местах, где имеется повышенная вязкость (к примеру, площадь работы с нефтью), вентиль применять нельзя. Так же, как и при больших загрязнениях или в местах особенно высокого гидравлического давления.

Вентиль игольчатый: характеристика и применение

Главными плюсами являются:

  • если вентиль изготовлен из нержавеющего материала, то срок его службы будет крайне долгим;
  • все потоки имеют плавную регулировку;
  • рабочие температуры колеблются от 20 до 200 градусов по Цельсию;
  • вентиль способен выдержать огромные нагрузки давление (около 220 бар).

Основные минусы:

  • односторонняя подача;
  • повышенное сопротивление гидравлики;
  • большая строительная длина.
Вентиль игольчатый: характеристика и применение Вентиль игольчатый: характеристика и применение

Важно: плунжеры с игольчатыми конфигурациями не могут полностью исключить возможности протечек, но это и не нужно, поскольку он запорный. Клапан сечения регулирует только расход среды относительно собственного движения.

Существует два варианта управления игольчатыми вентилями: ручной и автоматический. Первый подразумевает под собой обычный поворот управляющего рычага своими руками, его можно ставить на каждый трубопровод. Второй имеет в виду непосредственный контроль жидкости самим устройством. Эти вентили чаще ставят в отопительных системах.

Вентиль игольчатый: характеристика и применение Вентиль игольчатый: характеристика и применение

Области применения

При помощи игольчатого вентиля можно регулировать не только поток жидкости, но также газа, воды и паров пищевой или агрессивной среды. Как правило, такие устройства размещаются на вспомогательных водопроводах.

Существуют вентили с рукояткой конической формы, которые чаще применяются для регулирования газовых потоков (в небольшом количестве), часто они используются для впрыскивания охлаждающей воды и иных жидкостей. Для отопления применяется отдельный тип вентиля.

Чтобы контролировать давление на конкретных участках трубопровода, размещают вентиль, обладающий непосредственно запорным механизмом для манометра, замеряющего перепад давления. К тому же такой механизм позволяет при необходимости перекрывать потоки в режиме автомата.

Вентиль игольчатый: характеристика и применение

Как правильно выбрать устройство?

Прежде чем обзавестись вентилем, обязательно понадобится выяснить, в каком месте трубы его будут устанавливать, какой у трубы диаметр, какова особенность среды внутри. Размеры устройства должны соответствовать трубе. Лучше всего, если оба предмета будут изготовлены из одного и того же или похожих материалов.

Обязательно учитывается давление, под которым по трубе перемещаются жидкости или газы. Если давление не достигает пятнадцати МП, то подойдет любой игольчатый вентиль. Но если показатели давления выше, то подойдут вентили маркировок ВИ и ВТ-5. Они способны выдержать давление до сорока пяти МП.

Стоит обратить внимание, указано ли на аппарате непосредственно направление, показывающее, какие части вентиля контактируют с приводящими участками в трубе и отводящим. Если установка была произведена правильно, то перекрытие потока будет происходить при повороте рукояти по часовой стрелке, а открытие – против нее.

Вентиль игольчатый: характеристика и применение Вентиль игольчатый: характеристика и применение

Перед покупкой важно удостовериться, что все детали целые и не имеют сколов, трещин, поверхность не покрыта царапинами, так как все это может значительно сократить сроки работы вентиля. Важно, чтобы рукоятка вращалась в обе стороны, а шток при этом работал. Вращение происходит только вверх и вниз, если есть движения в разные стороны или детали разболтаны – вентиль бракованный, и брать его нельзя.

При выборе также стоит учитывать среду, в которую будет помещен аппарат:

  • нефть;
  • химия;
  • пищевая сфера;
  • коммунальные хозяйства;
  • тепловые и водяные снабжения.
Вентиль игольчатый: характеристика и применение

В различных областях применения нужен разный материал, а сами механизмы будут разниться по ценовым уровням, устойчивости к ржавчине и допустимой для работ температуре.

Если брать категорию материалов, то к водопроводу хорошо подходят аппараты, произведенные из серого чугуна. В коррозийных средах используются бронзовые, а при высоком давлении – вентили из углеродной стали. Для теплоцентралей, где нужна повышенная жаропрочность, применяется хромомолибденовая сталь.

Вентиль, который разрешается устанавливать почти везде, изготавливается из латуни. Это прочный материал, который не поддается никаким механическим воздействиям и не ржавеет. Бюджетным заместителем латунных приборов считается силумин, более мягкий и куда сильнее подверженный различного рода повреждениям. Часто, чтобы нельзя было отличить материалы друг от друга, латунь и силумин покрывают слоем хрома, однако можно различить их по весу, так как латунь значительно тяжелее.

О том, как подключать, обжимать и смазывать игольчатые краны, смотрите в следующем видео.

Игольчатый кран: для чего он предназначен и для каких трубопроводов используется +Фото и Видео

Внешний вид латунного игольчатого кранаИгольчатые краны — это основные детали, которые предназначены для регулировки арматуры в трубопроводе.

Данные краны служат для того, чтобы контролировать расход жидкости, которая протекает по трубопроводу и для того, чтобы дросселировать пар. Так, где же они встречаются, а встречаются они обычно на дополнительных трубопроводах, которые работают под высоким давлением.

Данный кран используют в системах отопления.

Содержание статьи:

Принцип действия и из чего состоит

И так разберем устройство игольчатого крана. Этот кран состоит из корпуса, его производят из разных материалов, например латуни, меди и так далее. В состав крана еще входит затворка, крышка и шпиндель. Игольчатым краном можно манипулировать вручную через маховик и с помощью электропривода. Обычно электропривод воздействует на затвор. И когда затвор начинает двигаться, то клапан либо открывается, либо закрывается.

От количества игольчатых кранов зависит настройка потока газа или воды, чем больше кранов, тем тоньше будет настройка потока. Особая коническая форма игольчатых вентилей рабочей части штока отличает от обычных кранов, такая форма делает кран похожим на иглу. Благодаря такой конструкции игольчатые краны не имеют задир на кольцах уплотнения, когда происходит увеличение давления.

Большинство производителей вообще стали изготавливать краны без уплотнительных колец.

Виды игольчатых кранов

Игольчатые краны производят нескольких видов, их различие заключается в конструкции, характеристикам, и по области использования.

Игольчатые краны классифицируют по функционалу и конструкции по виду запорной детали и по герметизации.

И так существуют следующие виды игольчатых кранов:

  1. Запорный. Этот вид способен выдержать большую температуру и давление. Прост в монтаже. В основном используется в промышленности. Но у данного вида крана существует существенный недостаток и это накопление остатков жидкости. Из-за этого происходит коррозия металла.     2. Регулирующий игольчатый клапан. Обладает диаметром 20мм. Он изготовлен из стали. Данный кран устанавливают на отрезках трубопровода, там, где идет поток воды, жидкости, которая имеет в своем составе нефть или пар.
  2. Двойной вид игольчатого кранаИгольчатый балансировочный клапан. Имеет небольшим сопротивлением. Он изготовлен из латуни. Предназначен для трубопровода, в котором идёт поток воды.
  3. Игольчатый кран проходной. Этот кран имеет диаметр от шести миллиметров до 25 миллиметров. Корпус проходного игольчатого крана состоит из стали и устанавливают его на трубопровод, в котором идет поток газообразной или жидкой среды. Выдерживает температуру до трёхсот десяти градусов. Проходной игольчатый кран имеет вес примерно полкилограмма.
  4. Игольчатый кран угловой. Этот игольчатый кран используют для воды. Способен выдерживать давление до 300 бар и температуру до 630 градусов. Игольчатый кран угловой имеет диаметр 8мм. Игольчатый кран изготавливают из стали и других подобных материалов.
  5. Игольчатый кран прямоточный. Чаще всего его применяют в нефтепромышленности. Изготавливают кран из стали. Прямоточные игольчатые краны устанавливают на трубопроводы для переработки нефтепродуктов. Если прямоточный кран сломался, то его при необходимости можно заменить. При необходимости прямоточный кран можно просто заменить на другой.
  6. Тарельчатый кран. Этот кран используют для подачи газообразных смесей.
  7. Игольчатый кран сальниковый. Способен выдерживать температуру до шестидесяти градусов, а давление до 340 бар. Этот вид крана изготовлен из стали. Сальниковый кран можно используют в химической промышленности.
  8. Сильфонный или вакуумный игольчатый кран. Данный кран невозможно заменить и по этой причине конструкция является не разборной.

Необходимо учесть, что это только основные виды. Каждый вид крана имеет свои особенности и резьбу.

Свойства

Вышеперечисленные краны и вентили используют для различного вида трубопроводов и для регулировки расхода жидкостей, газообразной среды, воды, а также химических и пищевых сред. Игольчатые краны и вентили устанавливают на специальных аналитических приборах и технологическом оборудовании. Также такие краны используют в инженерных коммуникациях и трубопроводах в кондиционерах на транспорте. Игольчатые краны монтируют на вспомогательных трубопроводах, давление в которых не больше 10мПа.

Эти же краны, предназначенные для работы под давлением, могут быть монтированы на трубы, диаметр которых является от шести до шестидесяти пяти миллиметров. Самое большое давление, на которое они рассчитаны считается 40 МПа. Но игольчатые краны небольшого диаметра тоже могут выдержать температуру от минус сорока до плюс пятьсот шестидесяти градусов.

Такой игольчатый кран устанавливают на разные трубопроводы для продувки и для манометра (для его установки).

Характеристики

Игольчатые краны имеют несколько особенностей. Краном можно управлять вручную. Кран подключают при помощи фланцевой системы.

Манометр подключают при помощи муфт. А ещё кран должен перекрываться даже, если по вине высокого давления были разрушены хрупкие элементы в манометре. Разновидностей игольчатых кранов и вентилей большое множество и все он имеют достоинства и недостатки.

Достоинства игольчатых вентилей:

  1. Выдерживают большие перепады температур;
  2. Способность работать при повышенном давлении;
  3. У устройства простая конструкция и существует возможность технического обслуживания и самостоятельной установки;
  4. Приспособление устойчиво к коррозии;
  5. Срок эксплуатации до 15 лет;
  6. Поток жидкости или газообразной смеси перекрывается плавно;
  7. Устройство абсолютно герметично к внешним или внутренним средам, когда шток полностью опущен;
  8. Кран подходит для безнапорного трубопровода, в котором идет поток вязкой среды.

Недостатки игольчатых кранов:

  1. Вариант игольчатого кранаБольшое гидравлическое сопротивление, то есть среде, которая находиться в трубе очень тяжело проходить через игольчатый вентиль, нежели через гладкую трубу;
  2. При высоком давлении нет возможности работать с потоком вязкой среды;
  3. Большой участок замещения трубы, а это влияет на свойства среды, находящейся в трубопроводе;
  4. При необходимости требует очистки кранов или вентилей от некоторых видов жидкостей;
  5. Краны и вентили работают только в одну сторону, то есть нет возможности направить поток в противоположную сторону;
  6. Возникают сложности с заменой вентиля, если он вышел из строя, потому что этот элемент является не съёмным.

Заключение

Мы выяснили, что такое игольчатые краны, каких видов они бывают и их особенности. Игольчатые краны применяют в быту и в промышленных целях. Игольчатые краны для трубопроводов надёжны и обычно не требуют какого-либо обслуживания.

Водопроводный кран: виды, устройство и ремонт

Добавить в закладки Версия для печати

В любом доме смеситель является необходимым устройством. Водопроводный кран – это устройство, которой используется для контроля подачи воды в жилое или промышленное помещение, а также на открытые площади с целью их полива.

Виды

Существует очень много разнообразных смесителей, они классифицируются по принципу работы, месту расположения, конструкции, материалу, дополнительным характеристикам.

Виды водопроводных кранов ГОСТ 25809-96:

  1. Шаровые;
  2. Картриджные.

Шаровые краны считаются самыми популярными в настоящий момент устройствам для контроля работы водопроводной системы кухни, ванной комнаты, душа и т. д. Их особенностью является наличие шарика в качестве запорного механизма, который позволяет плавно регулировать поток и температуру воды. Это механизм, который работает за счет полуоборота вентиля (рукоятки, джойстика), за что его также называют полуоборотный.

полуоборотный шаровыйполуоборотный шаровыйФото – полуоборотный шаровый

Во втором виде кранов используется керамический картридж, исполняющий ту же функцию, что и шарик. Каждый вентиль (холодный и горячий) соединен с картриджем, которые плотно притерты друг к другу. Если повернуть ручкой в нужную сторону, то можно будет точно и быстро настроить напор и градус. Именно такую конструкцию имеет каждый второй старый советский крана. Ими легко пользоваться, но со временем они стали не так практичны, как шариковые. В зависимости от конструкции также делятся на:

  1. Переходник елочкой;
  2. Патрубные.

Елочки изготавливаются со специальным тройником внутри, за счет которого производится смешение воды. Патрубные же напрямую подключены к трубе, настройка осуществляется непосредственно в изливе (носике).

конструкцияконструкцияФото – конструкция

Поворотный датчик с одним вентилем принято использовать на даче, во дворе и на промышленных предприятиях. Очень часто его устанавливают на шлангах стиральной машины, отопителя, насоса и прочих бытовых устройств.

вентиль для пластикавентиль для пластикаФото – вентиль для пластика

Очень интересный принцип работы имеет водопроводный нажимной кран, это наглядно демонстрирует чертеж. Он работает за счет сильного прижатия картриджей или шарика к корпусу. Засов все время находится под давлением пружины, но когда на кнопку (рукоятку) нажимают, запорный механизм отодвигается. Его установка производится строго по схеме, описанной производителем.

нажимной водопроводный механизмнажимной водопроводный механизмФото – нажимной водопроводный механизмчертежчертежФото – чертеж

Помимо этого сейчас активно используются водопроводные краны с ИК-датчиком открывания воды, их устанавливают для дачи, дома, квартиры, в общественных местах. Они декорируются подсветкой (специальная насадка, которая реагирует на температуру струи), таймером, звуковым сопровождением. Несмотря на то, что внутри системы установлен механический кран-букса, этот водопроводный прибор принято определять как электрический смеситель. Автоматический сенсорный смеситель работает за счет работы пассивного инфракрасного датчика.

насадкинасадкиФото – насадки

Запорный механизм соединен с датчиком, когда в диапазоне его действия появляется предмет – то включается вода. Также существенным отличием от вышеописанных кранов является то, что настройка температуры производится сразу при установке. Учитывая, что сейчас такие приборы преимущественно монтируются в местах общественного пользования, сантехник сразу настраивает температуру воды и её давление на определенный уровень.

сенсор с таймеромсенсор с таймеромФото – сенсор с таймером

Помимо сенсорного сейчас производятся водопроводные краны с таймерами, с подогревом воды, термостатами, с электроприводом и прочими модернизациями. В большинстве случаев, эти устройства не требуют соединения с током, т. к. это противоречило бы элементарным правилам техники безопасности. Они работают под управлением батарейки или съемного аккумулятора.

Материал

Не менее, чем конструкция, важен материал, из которого изготовлен кран:

  1. Латунь;
  2. Медь;
  3. Легированная сталь;
  4. Чугун.

Кухонный чугунный кран до сих пор можно встретить в старых домах, ранее именно этот металл использовался для таких целей. Чугун не поддается коррозии, отличается своей долговечностью, но в виду высокой хрупкости его пришлось заменить более практичной латунью.

Латунный кран прекрасно себя зарекомендовал. Его можно использовать в экстремальных условиях работы, он не ржавеет и отлично переносит ударные нагрузки. Медный имеет аналогичные технические характеристики, но более красивый на вид и стоит несколько дороже.

Но если настенный чугунный или медный кран активно использовался еще в середине 20 века, то в начале 21 большую популярность появились навесные мойки. Они не выдерживали большого веса тяжелой запорной арматуры и поэтому стали производиться стальные аналоги. Они были ниже по цене и имели отличные параметры долговечности.

Помимо металлических водопроводных устройств для уличной установки систем используется пластмассовый краник. Его часто врезают прямо в трубы, обеспечивая быструю работу и надежность.

Купить водопроводный кран можно в любом сантехническом магазине, цена зависит от типа и марки устройства.

современная сенсорная модельсовременная сенсорная модельФото – современная сенсорная модель

Видео по теме:

и видео:

Как выбрать водопроводный кран (смеситель)

Ремонт

Ремонт большинства водопроводных кранов можно легко провести своими руками, разобрать и починить устройство не составит большого труда. Вам понадобится разводной ключ, плоская отвертка, пассатижи, схема смесителя.

разборкаразборкаФото – разборка

Как разобрать и сделать садовый трехходовый водопроводный вентильный кран, если он подтекает:

  1. Для начала нужно открутить декоративную заглушку, расположенную на вентиле. Она может сниматься при помощи отвертки или быть установленной на скрытые крепления;
  2. После снимается прижимная гайка, которая удерживает корпус на мойке;
  3. Аккуратно откручивается рукоятка со штоком (шпинделем – в зависимости от конструкции), и корпус снимается;
  4. С двух сторон запорного механизма установлены прокладки. Их нужно снять при помощи отвертки;
  5. Если настенный отечественный или импортный кран подтекает – то прокладки нужно поменять. Параллельно проверьте сальник – от него зависит плавность вращения вентиля. Если вода течет из нижней части крана, то проблема именно в нем;
  6. Под сальником расположен запорный механизм, а под ним в свою очередь пружинки и шланг, подающий воду. Если запор неровный, имеет на поверхности зазубрины или трещины, то нужно поставить новый. Обязательно натягивается пружинка.

После разборки арматуру можно отремонтировать либо заменить. При обратной установке обязательно проверяется фильтр на изливе. Независимо от типа смесителя на носике установлена специальная сеточка, которая подвергается постоянному воздействию воды. Но в некоторых случаях замена не может осуществляться. Например, если треснут корпус смесителя.

инструкция по замене прокладкиинструкция по замене прокладкиФото – инструкция по замене прокладки

Если кран шумит или гудит при работе, то, возможно, причина кроется в так называемой кавитации. При работе по корпусу течет вода с большим давлением, но как только засов закрывается – давление падает, и это становится причиной гула. Что делать, если кран гудит:

  1. Поменять прокладку;
  2. Провернуть вентиль сначала на полный оборот, а после на пол оборота;
  3. Проверить сальник;
  4. Полностью заменить кран-буксу.

Если Вы не можете сами провести ремонт водопроводного крана, то такие услуги предоставляют сантехники ЖЭК, профессиональные ремонтные компании или фирменные дилерские центры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
