принцип работы приточной и вытяжной вентиляции + рекомендации по обустройству

Из-за плохо организованного воздухообмена микроклимат в коттедже часто становится неблагоприятным и некомфортным. В результате у проживающих в нем людей ухудшается самочувствие, а отделка и мебель страдают от излишней влажности либо избыточной сухости воздуха. И только грамотно организованная вентиляция в частном доме способна предотвратить эти проблемы.

А как ее правильно обустроить и какой тип системы выбрать? Эти вопросы будем рассматривать в нашей статье. Также разберемся с выбором оптимальной схемы вентиляции для коттеджа и с обеспечением достаточного уровня воздухообмена в отдельных помещениях дома.

Содержание статьи:

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

избыточным теплом;
появляющейся постоянно пылью;
излишней влажностью воздуха;
вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

С естественной тягой.
С механическим побуждением.

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Энергозависимость механической вентиляции

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

приточные;
вытяжные;
комбинированные.

Первые работают на подачу воздуха в жилище снаружи, а вторые на вытяжку из строения. Третий вариант – приточно-вытяжные конструкции представляют собой симбиоз первых двух. Особенности расчета приточно-вытяжной системы мы детально рассмотрели в .

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – .

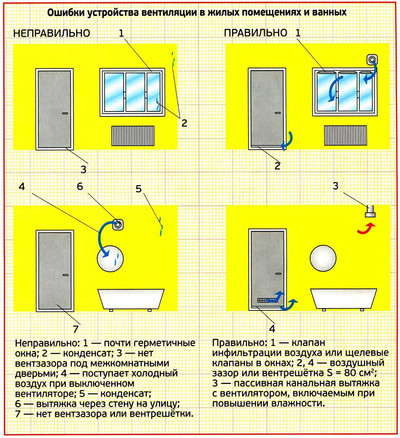

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

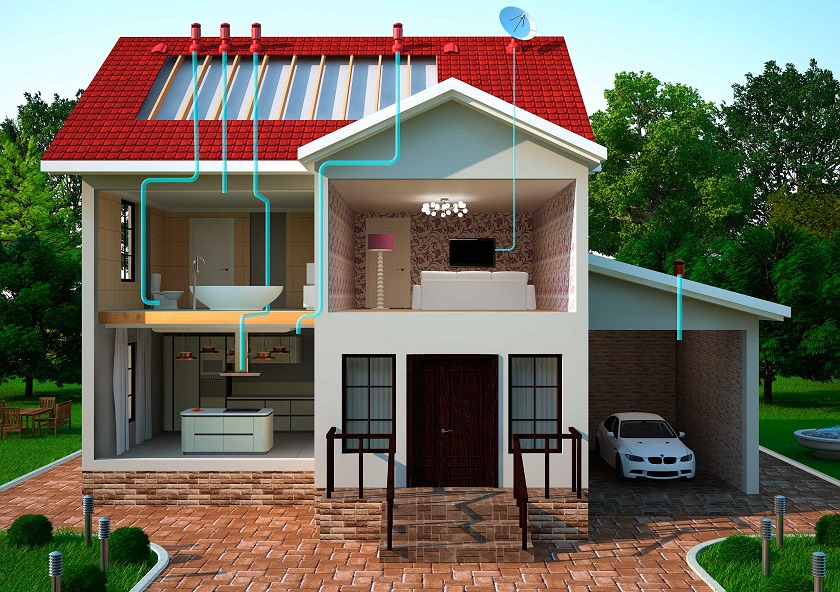

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

окна;
двери;
продухи в фундаменте и цоколе;
оконные кондиционеры.

О приточной вентиляции мы подробно говорили в .

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или .

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Естественная тяга в вентиляционной трубе

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование . Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать . При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с . В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

В некоторых ситуациях в такой системе дополнительно ставится , забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Какая схема лучше для коттеджа?

Чтобы определиться, какую и как лучше всего в частном доме обустроить вентиляцию, требуется учесть массу факторов. Здесь важны характеристики всех инженерных систем и устройств обогрева здании.

При выборе подходящего типа системы вентиляции следует учитывать:

климатические особенности местности;
наличие рядом с домом источников неприятных и вредных примесей в воздухе;
назначение разных помещений;
индивидуальные особенности архитектуры строения;

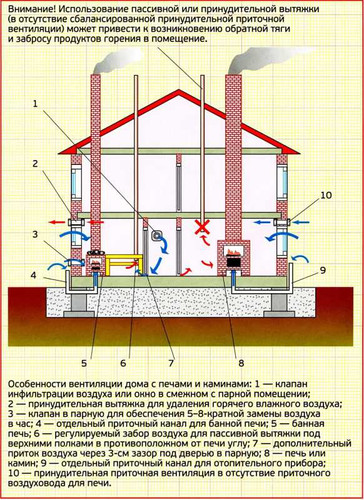

наличие газовых плит или котлов, а также каминов либо печей на дровах/угле;
количество постоянно проживающих в коттедже и многое другое.

Самостоятельно проектировать и монтировать рекомендуется только естественную вентиляцию. Для ее расчета применяются упрощенные методики с усредненными показателями. Разобраться в них не представляет труда.

Для жилых комнат установлена скорость воздухообмена в 30 м³/час, для санузлов и туалетов в пределах 25–30 м³/час, а для кухни – 70–100 м³/час. Исходя из этих данных и кубатуры комнат, нужно лишь рассчитать ширину вентиляционных каналов, а потом их обустроить в здании.

Причем делать это лучше всего еще на стадии проектирования коттеджа. Зачастую самый оптимальный вариант – это вентшахта в середине строения с выводом ее выше конька крыши.

Чтобы грамотно рассчитать механическую вентиляцию, требуется обладать должной компетенцией. Ошибки в расчетах могут привести к постоянным поломкам вентиляционного оборудования и завышенной цене монтажа

Если частный дом возводится в два–три этажа и для него выбрана принудительная система воздухообмена, то ее проектирование лучше доверить профессионалу. Монтаж потом можно осуществить своими руками.

Однако если опыта в подобном вопросе нет и не хочется столкнуться с проблемами в будущем, то и установку всего оборудования для вентилирования также стоит перепоручить специалисту.

В сравнении с механической, естественная вентиляция дешевле, меньше шумит и не зависит от наличия электропитания. Однако ее сложнее регулировать. Плюс тяга в ней сильно зависит от внешних атмосферных факторов.

Но отсутствие электрических вентиляторов – это отсутствие проблем с поломками и необходимости их обслуживания.

Принудительная система вентиляции в частном доме в комбинированном либо только вытяжном или приточном исполнении более сложна в монтаже и эксплуатации. Однако она позволяет экономить на обогреве и более точно контролировать микроклимат в коттедже.

Выводы и полезное видео по теме

Из следующего ролика можно узнать, как правильно составить проект приточной вентиляции:

Как реализовать приточную вентиляцию в коттедже своими руками:

Принцип работы внутридомовой вентиляционной системы:

Проще всего и дешевле в частном доме сделать классическую естественную вентиляцию.

Но если коттедж большой по квадратуре, с множеством жилых и нежилых комнат, камином и оборудованием на газу, то потребуется обустраивать механический ее аналог. Эта система обойдется дороже в монтаже и эксплуатации, но зато воздухообмен и микроклимат внутри будут на должном уровне.

Сравниваете системы вентиляции для частного дома и не можете определиться с лучшим вариантом в вашем случае? Задайте свой вопрос нашим экспертам в комментариях к этой статье.

А может у вас остались вопросы по нюансам обустройства вентиляционной системы и правилам выбора оборудования? Спрашивайте совет в блоке комментариев – мы и опытные посетители нашего сайта постараемся вам помочь.

Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

Функциональные отличия:
- приточная – обеспечивает притоки свежего воздуха;
- вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
- рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
Метод циркуляции воздуха.
- безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
- канальный – потоки воздуха циркулируют по специально созданной сети каналов.
Принцип работы.
- естественный – вентилирование помещения осуществляется естественным путем;
- механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

L – производительность конструкции, обеспечивающей приток воздуха;
n – норма показателя кратности воздухообмена для конкретной комнаты;

V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

максимально возможная мощность вентиляционной установки;
значение рабочего давления;
уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
Составление схемы расположения каналов.
Определение месторасположения забора и вывода воздушных потоков.
Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

форма – круглая, прямоугольная или квадратная;
размер;
дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

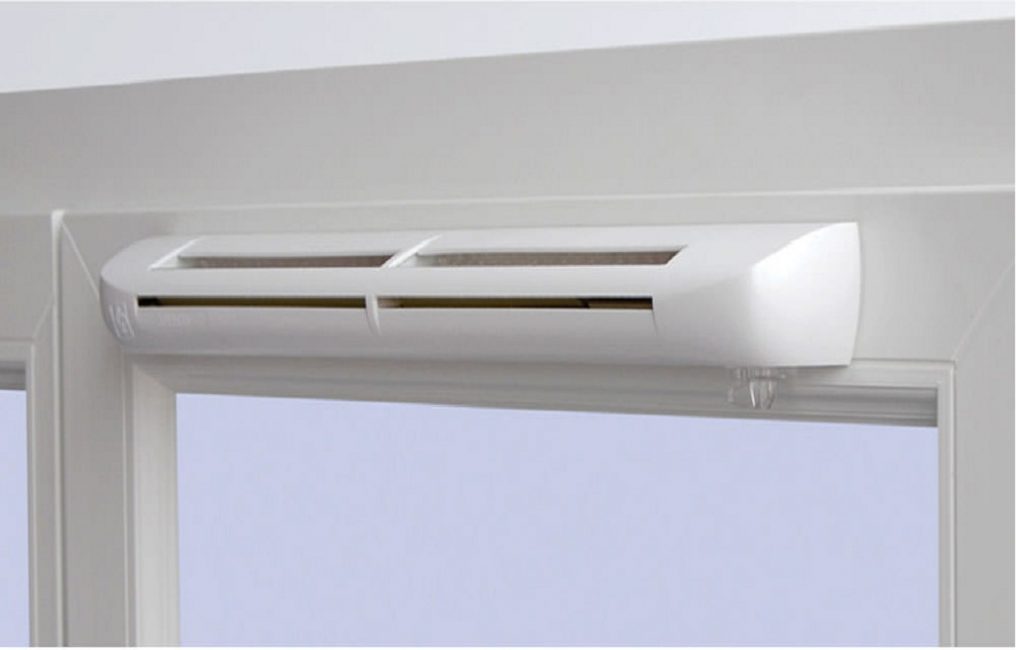

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
Далее необходимо установить клапан и зафиксировать его в отверстии.
Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
внутренне пространство каналов должно быть максимально гладким;
необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Естественная Вентиляция в Частном Доме: Устройство, Схемы

Для комфортного проживания человека в доме требуется достаточное количество кислорода. Длительное нахождение в непроветриваемом помещении приводит к сонливости, быстрой утомляемости, а в случае регулярной нехватки свежего воздуха даже серьезным заболеваниям дыхательной системы и систем кровообращения. Монтаж систем естественной вентиляции в частном доме или квартире поможет избежать подобных негативных явлений.

Принцип действия

Читайте также: Перегородки в квартире: виды, функциональное назначение, популярные материалы для обустройства (130+ Фото & Видео) +Отзывы

Синими стрелками показано направление притока воздуха в помещение, красными – его вывод

Наших предков вентиляция жилых помещений волновала гораздо меньше. Деревянные окна с неплотно прилегающими стеклами, не слишком герметичные двери вполне обеспечивали достаточную естественную вентиляцию без каких-либо дополнительных устройств. Отверстия для притока и вывода отработанного воздуха оборудовались лишь в подвальных помещениях и погребах.

С приходом на строительный рынок современных отделочных материалов и пластиковых окон вопрос обеспечения вентиляции жилых помещений встал более остро. Отсутствие в домах малейших щелей привело к появлению конденсата и спертого воздуха. Если и вы стали замечать, что в доме появился их избыток, и длительное нахождение в помещении приводит к дискомфорту, самое время позаботится о естественной (а в некоторых случаях и искусственной) вентиляции.

Вентиляционный выход на кровлю

Как сделать «правильную» естественную вентиляцию в частном доме? При проектировании подобной системы очень важно понять принцип ее работы. Ведь циркуляция воздуха будет зависеть только от правильности расчетов. Малейшей ошибки будет достаточно для образования застоев воздушных масс.

Естественная вентиляция в помещениях функционирует за счет перепада давления. При этом:

теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

back to menu ↑

Достоинства и недостатки

Читайте также: Дверной проем без двери: обустройство, идеи отделки и оформления на кухне, балконе, в зале (105+ Фото Видео) +Отзывы

Схема естественной вентиляции в частном доме

Перечислим основные плюсы подобных устройств:

ПЛЮСЫ:

теплый воздух поднимается только вверх; холодный же находится внизу (он движется в ту сторону, где давление ниже, то есть к потолку, где теплый воздух менее плотен)
в зимнее время из-за разницы температур (а значит, и давления) вентиляция функционирует лучше
воздуху необходимо обеспечить свободный проход по всему дому; для правильного распределения воздушных потоков желательно продумать расположение помещений и межкомнатных перегородок еще на этапе строительства

Хотя недостатков у вентиляционных систем немало, их вполне можно минимизировать при грамотном и продуманном монтаже. К ее минусам можно отнести:

МИНУСЫ:

недостаточный приток воздуха в летний период, когда перепады температур в помещении и на улице, особенно при отсутствии ветра, незначительны; в этом случае поможет обычное проветривание дома с открытыми окнами и дверьми
наличие сквозняков в холодное время года; забор воздуха зимой можно чуть уменьшить, отрегулировав клапан вентиляционного отверстия; учтите также, что в «чистых» помещениях должно располагаться только приточное отверстие; если здесь же установить и вытяжку, вы получите лишь сквозняк и значительную потерю тепла; воздух обязательно должен проходить по всем помещениям
в определенных условиях (к примеру, смене направления ветра или температуре в помещениях ниже, чем на улице) вентиляция может начать работать в обратном направлении: забор воздушных масс начинается из вытяжки; но подобное явление возможно лишь при недостаточном количестве отверстий для притока воздуха
в малоэтажных зданиях из-за недостаточного перепада высот естественная вытяжка может работать слабо, поэтому воздуховод следует поднимать на достаточную высоту выше конька

Естественной вентиляции будет недостаточно, пожалуй, лишь при расположении дома в загазованном районе. В этом случае используются принудительные вытяжные системы с многоступенчатой фильтрацией. Их монтаж требуется также при значительной площади помещений.

Пластиковые трубы для воздуховодов использовать крайне нежелательно. В них будет скапливаться пыль, мешающая нормальному прохождению воздуха. Плюс в ветреную погоду воздуховоды будут шуметь. Поэтому для их обустройства лучше использовать специальные антистатические трубы.
back to menu ↑
Расчет производительности системы
Читайте также: Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Расчет площади воздуховода
Диаметр и длину воздуховодов проще просчитать с помощью онлайн-калькулятора. Но принцип расчетов во избежание ошибок все же знать нужно.
Все помещения в доме условно делят на «грязные», требуемые более интенсивного проветривания (кухня, туалет, ванная, прачечная и пр.) и жилые «чистые». По СНиП, воздух в «грязных» помещениях требуется обновлять со скоростью 60 куб. м в час. При наличии же газовой плиты в кухне скорость обновления увеличивают до 100 кубометров. Для санузлов эта цифра чуть ниже – 25 куб. м, а для прачечных она равна 90 куб. м в час.
В «грязных» помещениях используется принудительная вентиляция. Для этого на кухне предусматривается отдельный канал из оцинкованной стали, идущий вертикально, без колен. Допускается объединение его только с вентканалом ванной.
Для «чистых» помещений (жилых комнат и коридоров) проветривание снижается до 3 куб. м в час. Для кладовых достаточно 0,5 кубометров. Остается рассчитать, сколько воздуха в час требуется вывести из этих помещений.
Существует еще один способ, при котором воздухообмен рассчитывается в зависимости от количества проживающих в доме. Нормой при этом считается приток свежего воздуха около 30 куб. м в час на одного человека. В южных районах эту цифру лучше увеличить до 40. Для северных районов, где плотность воздуха ниже, достаточно будет 20 куб. м. К полученной сумме (по количеству проживающих) необходимо прибавить еще 30 куб. м для кухни.
back to menu ↑
Виды естественной вентиляции
Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Вывод вентиляции на кровлю
Для обеспечения нормального воздухообмена в помещениях большой площади одного-единственного воздуховода будет недостаточно.
Вентсистем должно быть несколько:
back to menu ↑
Приточные отверстия в стенах
Читайте также: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Приточный клапан в стене дома
Чтобы не нарушать герметичность окон, можно предусмотреть приточную вытяжку прямо в стенах помещений. Опишем этот процесс подробно:
back to menu ↑
Вентиляционные клапаны в окнах
Читайте также: Что делать если потеют пластиковые окна в доме или квартире? Причины появления конденсата. Способы решения данной проблемы (Фото & Видео) +Отзывы

Вентканалы, монтируемые в окнах
Последние модели стеклопакетов уже оборудуются приточными клапанами. Если их нет, установить их реально собственными руками. Удобней, если такие клапаны оснащены регуляторами воздушного потока:
back to menu ↑
Обустройство вытяжного канала
Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Многоканальный вентиляционный блок
Длина и диаметр такого канала напрямую зависит от производительности вентиляционной системы. Однако его сечение делают не менее 160 кв. см. Минимальная длина трубы – 2 м. Если увеличить ее до 3 м, то при подобном сечении возможно будет обеспечить вывод воздушных масс до 30 куб. м в час.
Изготовить вытяжной канал можно из специальных вентблоков, кирпича, керамической или металлической трубы. При наличии нескольких вытяжек их делают равными по длине.
Оптимальное размещение вентканалов – во внутренних стенах помещения. При прохождении их через неотапливаемые помещения (чердаки) их дополнительно утепляют. Желательно теплоизолировать вытяжку и на крыше – эффективность вентиляции при этом увеличится.
back to menu ↑
Основные ошибки монтажа
Читайте также: Все способы имитации кирпичной кладки для внутренней отделки помещения: дорогие и бюджетные, простые и виртуозные. Инструкция монтажа (80+ Фото & Видео)

В нижней части двери можно предусмотреть декоративную решетку
Для правильного функционирования вентиляционной системы следует соблюдать нижеперечисленные правила:
Подробно об обустройстве естественной вентиляции в частном доме в следующем видео. Его автор подробно рассказывает о принципах ее работы и рассказывает об основных ошибках монтажа подобных систем:
8.8 Total Score
Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.
БЕЗОПАСНОСТЬ
9
Добавить свой отзыв
Принудительная вентиляция — расчет, выбор и монтаж
Воздухообмен важен для любого помещения вне зависимости от назначения. Строительные проекты всегда предусматривают наличие естественной вентиляции, осуществляемой по воздуховодам. Но качество естественного воздухообмена зависит от ряда факторов: погодных условий, чистоты воздуховодов, высоты здания.
Разнообразие этих параметров и их влияние на воздухообмен вентиляционной системы велико. Но простой способ нивелировать эти факторы – принудительная вентиляция помещения, обеспечивающая постоянный стабильный газообмен.
Содержание статьи
О принудительной вентиляции
Главная отличительная черта принудительной вентиляции – контроль объема воздухообмена в помещении. Количество поступающего воздуха при использовании естественной вентиляции меняется даже от того, закрыты или открыты в выбранный момент времени окна, межкомнатные двери. При использовании системы естественного типа воздух может поступать недостаточно интенсивно. Или наоборот слишком быстро, дополнительно принося внутрь помещения жару, холод, сырость. Искусственная вентиляция позволят регулировать процесс газообмена, сохраняя комфортный микроклимат помещений.
Принудительная вентиляция устанавливается в квартире, доме или любом типовом помещении, которому требуется обеспечить газообмен. Процесс подразумевает установку технических средств, способных усиливать и контролировать поступающий поток свежего воздуха. Наиболее простым и недорогим вариантом является механическая вентиляция, которая состоит из двигателя с воздушным пропеллером. В зависимости от выбора места его монтажа готовые системы называют:
Приточные – устанавливаются на входе свежего воздуха в помещение.
Вытяжные – принудительно выбрасывают использованную воздушную смесь из помещения.
Приточно-вытяжные – сложная комбинированная система, объединяющая оба варианта.
Вентилятор – основное устройство контроля движения воздушных масс каждой принудительной системы. Он не всегда является наиболее дорогим узлом системы, но используется в каждой схеме. Достаточно эффективная вентиляция с простым механическим побуждением движения воздуха легко создается своими руками с минимумом вложений.
Конечно, предлагаемые на рынке системы климат-контроля нередко очень дорогие. Но они предлагают не только возможность «задувать» воздух с улицы. Спектр возможностей современных систем вентиляции довольно обширный – от простой вытяжки воздуха до достаточно тонкого контроля микроклимата внутри всего здания.
Выбор подходящей модели необходимо проводить, отталкиваясь от того, где она востребована: в частном доме, офисе или квартире. Многие системы способны не только принудительно подавать свежий воздух с улицы, но также очищать его от примесей, согревать, охлаждать, дозировать. Например, ставить высокопродуктивную функциональную вентиляцию в гараже нерентабельно. А простого бытового вентилятора для вытяжного отверстия в офисе будет недостаточно.
Устройство вентиляции
Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.
Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.
Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:
Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.
Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.
Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.
В квартире
Наиболее простым способом превратить естественную вентиляцию в квартире в качественную принудительную является монтаж настенных бризеров. Например, модель tion clever позволит комфортно чувствовать себя в комнате даже во время аллергического сезона. Вторым плюсом компактных настенных моделей становится доступная стоимость и простотой монтаж. Для любой квартиры с готовым ремонтом бризеры считаются оптимальным вариантом. Их можно подготовить к работе всего за час.
Вторым вариантом обеспечить все комнаты дома или квартиры качественной системой проветривания является создание ПВУ – приточной вентиляционной установки. Но это трудоемкий затратный процесс, планировать который необходимо как одну из опций капитального ремонта.
На потолке создается сеть воздуховодов, по которым принудительно движется воздух. Сердцем системы является громоздкая металлическая коробка с мощным вентилятором внутри. Он способен перегонять сотни кубометров воздуха за час, обеспечивая приток свежего воздуха каждому уголку квартиры. Недостатками варианта являются:
Высокая стоимость. Установка нередко на порядок дороже, чем покупка и монтаж настенного бризера или аналогичной вентиляционной системы.
Трудоемкость. Для прокладки воздуховодов в каждое помещение потребуется создать множество отверстий в стенах, что сопряжено с появлением большого количества строительного мусора.
Понижение высоты потолка. Воздуховоды потребуются спрятать за подвесным потолком, чтобы сохранить дизайн помещения. Основной блок из-за крупных размеров монтируется только на балконе или наружной стене.
Необходимость использовать дополнительные элементы – воздушные клапаны, калориферы и другие.
Качественное принудительное вентилирование комнат – не единственная задача, которую потребуется решить. Необходимо учесть разницу температур между входящими и исходящими потоками воздуха, оптимизировать затраты на обогрев помещений в холодное время года, решить проблему летней жары. Сделать это не слишком сложно, но весьма затратно.
Поэтому такие схемы принудительной ПВУ считаются самыми сложными. Намного проще изучить подробно tion бризер или аналогичные настенные системы вентилирования для квартиры. Многие из них стоят на порядок дешевле, способны обеспечить комфортные условия для аллергиков, занимают немного места, экономно расходуют электроэнергию.
В доме
Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции. А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:
Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.
Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.
Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.
В ванной комнате
Лучшим вариантом улучшения пропускной способности вытяжных отверстий в санузлах считается бытовой вентилятор. Убедиться в его необходимости несложно – достаточно поднести к вентиляционной решетке полоску газетной бумаги. Если она пристанет к ней, значит, интенсивность газообмена может считаться достаточной. Когда полоска бумаги не прилипает или отклоняется лишь немного, следует подумать о покупке бытового вентилятора.
В отличие от других помещений санитарные комнаты являются зоной повышенного риска образования плесени. Качественное проветривание ванной комнаты, туалета или совмещенного санузла – основа комфорта и экологической безопасности помещения. Влажная среда плюс застоявшийся воздух – идеальные условия для развития болезнетворных бактерий. Поэтому очень важно обеспечить хорошее проветривание таких зон.
Иногда даже покупка бытового вентилятора не помогает достичь необходимого уровня проветривания санитарных помещений. Причиной этого могут стать плотные двери. Воздух не удаляется из помещения из-за того, что новому неоткуда взяться. Вентилятор удаляет газ, создается область пониженного давления. А возникающая разница давления выравнивается за счет воздуха, который выходит в вентканал из других квартир. Исправить эту ситуацию могут отверстия в дверях или создание негерметичного дверного проема, не препятствующего попаданию внутрь ванной комнаты воздуха из квартиры.
Выбор оптимального бытового вентилятора для ванной комнаты сделать несложно, опираясь на следующие рекомендации:
Производительность устройства должна составлять не меньше 90 м³/ч.
Вентилятор обязательно должен быть влагоустойчивым.
Система с таймером включения-отключения устройства лучше прибора, который работает только при включенной лампочке.
Бытовой вентилятор с обратным клапаном заметно надежнее вытяжных устройств без него.
Используя эти советы, можно выбрать качественный прибор для использования на кухнях, санузлах, ванных комнатах или других зонах с повышенной влажностью.
В гараже
Гараж нередко ошибочно считается нежилой зоной, которой отдельная вентиляционная система не требуется. Даже при достаточно редком использовании помещения в нем необходимо создать механический воздухообмен. Комфортное пребывание владельца в гараже, который считается нежилым помещением – не главная причина, по которой помещению необходима качественная вытяжка воздуха.
Хороший принудительный воздухообмен в гараже позволяет решить целый ряд проблем, знакомых многим владельцам такой недвижимости:
Предотвратить развитие плесени и грибка на стенах.
Обеспечить качественный отвод выхлопных газов и вредных летучих смесей.
Удалить излишки влаги, занесенные внутрь помещения с автомобилем.
Сохранить стены, смотровую яму, инструмент и прочее максимально сухими.
Защитить автомобиль от коррозии, которую вызывает конденсат.
Качественное принудительное проветривание гаража позволяет сохранить работоспособность всего, что в нем хранится. А экономия на вентиляции способна привести к повышенным затратам на ремонт автомобиля, покупку нового инструмента или замену других испорченных вещей, которые хранились здесь.
Расчет принудительной вентиляции
Качественный принудительный воздухообмен невозможно обеспечить без предварительного математического расчета. Расчет механической вентиляции включает обязательные вычисления, которые помогают выяснить:
Оптимальную производительность системы.
Количество и минимальную эффективную мощность вентиляторов.
Вид, необходимость и производительность вспомогательных элементов.
Сечение вентиляционных каналов.
Уровень шума работающей конструкции.
Главным показателем при проведении вычислений является расчет по кратности. Кратность – число, отображающее, сколько раз за час воздух в помещении полностью поменяется. Опираясь на него, вычисляется необходимая производительность рабочих элементов механического воздухообмена. Для каждого помещения в квартире установлены свои минимальные нормы кратности, уточнить которые несложно, используя таблицы СНиП.
Расчет по площади
Расчет механической вентиляции по площади – второй способ вычисления общей производительности будущей системы принудительного воздухообмена. Этот вариант нередко используется для расчета установки, собираемой своими руками. Во время расчетов рекомендуется придерживаться общей рекомендации вне зависимости от размеров помещений. Заключается она в следующем – для любой комнаты с высотой потолка не более 3 метров итоговый приток воздуха составляет три кубометра на один квадратный метр площади за час.
Расчет сечения воздуховодов
Расчет площади вентканалов – важный момент проектировки каждой вентиляционной системы вне зависимости от сложности и производительности. Площадь сечения воздуховодов – это параметр, напрямую влияющий на максимальную скорость движения и объемы отводимого воздуха.
Для естественной вентиляции нормальная скорость движения воздушных потоков составляет полтора метра в секунду, для принудительной – 3,5 м/сек. Подсчитать оптимальное сечение воздуховода несложно, зная рабочую мощность собираемой конструкции. Вторым вариантом проведения расчетов является использование диаграмм подбора сечения воздуховодов, содержащих стандартные рекомендованные значения.
Выбор оборудования для принудительной вентиляции
Принудительная вентиляционная система бывает двух видов – дорогая или сделанная своими руками из доступных компонентов. Качественные варианты всегда включают дороге оборудование, например, монтаж рекуператора от замораживания или кондиционера. Схемы воздухообмена эконом-класса предлагают частичное решение проблемы медленного воздухообмена, но их производительность зависит от погодных условий.
Кроме того, вне зависимости от толщины стен, вытяжной вентилятор всегда производит некоторый шум во время работы. Высококачественные системы или комнатные настенные квартирные бризеры отличатся минимальным уровнем шумов. Поэтому их монтаж может проводиться практически в любом удобном месте. Место установки мощного рабочего блока вариантов эконом-класса или самодельных высокопроизводительных систем должно находиться на максимальном удалении от спален и комнат отдыха.
Правильно подобранное оборудование не должно быть слышно за двумя плотно закрытыми дверями. Проще всего этого добиться владельцам частной недвижимости. Ведь коттеджи позволяют создать сеть каналов теплообменника на чердаке и там же поместить основной рабочий блок. В многоквартирных домах обычное место установки – это наружная стена здания.
Принудительная приточная вентиляция своими руками
Простота конструкции устройства позволяет проще всего выполнить самостоятельный монтаж именно вытяжной принудительной вентиляции. Приточные и комбинированные варианты не только стоят дороже, но требуют определенных строительных навыков, использования специальных инструментов. Процесс монтажа недорогой приточной системы включает такие этапы:
В стене здания создается отверстие под приточный клапан.
Чтобы в зимний период наполнять комнату теплым воздухом, оптимальным выбором места размещения приточного клапана является зона над радиатором центрального отопления.
В отверстие вставляется и надежно фиксируется полая труба со специальным клапанным механизмом внутри.
Внешнее входное отверстие защищается решеткой, предотвращающей попадание мелких предметов или мусора внутрь трубы.
Зазоры задуваются строительной пеной, после высыхания излишки пены обрезаются строительным ножом.
На часть трубы, расположенную внутри помещения, устанавливается звукозащитный короб.
Теперь рассмотрим, как сделать принудительную вентиляцию вытяжного типа. Она создается намного проще – на выходное вентиляционное отверстие устанавливается бытовой центробежный вентилятор необходимой мощности. Выбор наилучшей модели является строго частным, но лучше всего обратить внимание на устройства с минимальным показателем уровня шума.
Заключение
Основная сложность, которую предполагает установка любого вида принудительной вентиляции – довольно высокая стоимость наиболее эффективных и производительных компонентов. Совершенно несложно превратить любую малопроизводительную естественную вентиляцию в высокоэффективную принудительную систему газообмена. Главный выбор, который сегодня стоит перед пользователем – экономия или качество.
Сэкономить можно всегда. А вот альтернативой подобной экономии является предложение установить оборудование, позволяющее комфортно ощущать себя в любом помещении вне зависимости от погодных условий. Правда есть и третий вариант – настенные бризеры, обеспечивающие высокий уровень комфорта и одновременно помогающие сэкономить на монтаже дорогостоящей системы вентилирования.
Каждая естественная вентиляционная система потребует модернизации. Стоимость этого процесса выбирает пользователь. Но помните, что экономия на свежести воздуха – незаметная кража здоровья у себя и близких. И стоит ли дышать грязным, полным пыли газом, если чистоту и свежесть воздуха в помещении сегодня сохранить просто и выгодно вне зависимости от погоды за окном.

Секреты правильной вентиляции
О том, как избежать распространённых ошибок при устройстве вентиляции, какие простые меры позволят создать оптимальный микроклимат в доме и обеспечить сохранность его конструкций с помощью естественной вентиляции, рассказывает специалист.
Какая бывает вентиляция.
Воздухообмен в жилых помещениях.
Как устроить вентиляцию в доме или в квартире?.
Общие ошибки устройства вентиляции в домах и квартирах.
В ентиляция — это организованный обмен воздуха в помещениях, создаваемый для удаления избытков теплоты, влаги, вредных веществ, накапливающихся в атмосфере помещений. С её помощью создают допустимые или оптимальные для человека микроклимат и качество воздуха. Вентиляция нужна для защиты и сохранности зданий при различных природных и техногенных воздействиях и явлениях.
Какая бывает вентиляция?
Естественная вентиляция — самый распространённый вид воздухообмена за счёт разности плотности тёплого воздуха внутри помещения и более холодного снаружи. Этот вид вентиляции прост в устройстве и эксплуатации.
Принудительная, или механическая, вентиляция помещений обеспечивается использованием вентиляторов для движения воздуха. Она может быть приточной, вытяжной или приточно-вытяжной.
Смешанная вентиляция — сочетание принудительного и естественного способов воздухообмена.
Воздухообмен в жилых помещениях
Рекомендуемую величину воздухообмена определяют исходя из количества проживающих в помещениях людей, площади (объёма) помещений и вида вентиляции. Для естественной вентиляции в помещениях, где на одного человека приходится не менее 20 м2 жилой площади, рекомендуется расход воздуха не менее 30 м3 в час (но не менее 35% от объёма всего помещения). В строениях, где на одного человека приходится менее 20 м2 площади, воздухообмен должен составлять не менее 3 м3 воздуха в час на каждый квадратный метр жилой площади.

Как устроить вентиляцию в доме или в квартире?
Чаще всего в домах и квартирах устраивают смешанную вентиляцию с периодическим использованием принудительной вытяжной вентиляции в местах повышенной влажности и локального ухудшения газового состава воздуха (санузел, кухня, сауна, котельная, мастерская, гараж) в комбинации с естественной приточной и вытяжной вентиляцией.
Естественный приток воздуха в помещения обеспечивается при проветривании через открытые окна и двери (залповое проветривание) и инфильтрацию через щели и неплотности в ограждающих конструкциях, окнах. В современных домах, где практически нет щелей в ограждающих конструкциях и окнах, воздух поступает через щелевые клапаны в верхней части оконных рам. Это могут быть и обычные клапаны инфильтрации воздуха в наружных стенах, либо механические инфильтраторы, обеспечивающие как пассивный, так и принудительный приток воздуха, его очистку и нагрев при необходимости.
Для удаления воздуха при бесканальной вентиляции используют окна, форточки и фрамуги. Удаление воздуха происходит либо за счёт разности плотности воздуха внутри и снаружи здания, либо за счёт разницы давлений с наветренной и подветренной стороны здания. Такой вид вентиляции является самым несовершенным, так как воздухообмен в этом варианте наиболее интенсивный, его трудно регулировать, что приводит к сквознякам и быстрому снижению температуры воздуха внутри помещений.
Более совершенной схемой естественной вентиляции является схема с использованием вертикальных вытяжных вентиляционных каналов, располагаемых в толще внутренних стен или в приставных блоках у внутренних стен. Для предупреждения промерзания, выпадения конденсата и ухудшения тяги вентканалы, проходящие через холодные чердачные помещения, надо хорошо утеплять. Для усиления тяги вентканалы на кровле оборудуют дефлекторами.

Приёмные отверстия для удаления воздуха естественной вытяжной вентиляции из верхних зон помещения размещают под потолком не ниже 0,4 м от потолка и одновременно не ниже 2 м от пола до низа отверстий, чтобы удалялся лишь тёплый загазованный воздух из зоны выше человеческого роста.
В домах с печами и каминами прокладывают отдельные вентканалы для подачи уличного воздуха к отопительным приборам, что позволяет избежать неприятностей, связанных с недостатком воздуха в зоне горения, возникновением обратной тяги, резким снижением концентрации кислорода, с необходимостью держать открытыми окна при работе печей и каминов.
Механическую вытяжную вентиляцию добавляют для мест скопления загрязнений воздуха (вытяжка над газовой плитой), в местах избыточной влажности (санузлы, сауны, бассейны), в кухне, соединённой с гостиной или столовой, в кухне без окна. Понадобится принудительная вентиляция и при очень низких уличных температурах (ниже -40°С), и в тех случаях, когда обмен воздуха в доме составляет менее пяти объёмов внутреннего пространства дома в час.
Общие ошибки устройства вентиляции в домах и квартирах
Полное отсутствие системы вентиляции.
Как ни странно это звучит, основной ошибкой систем вентиляции в дачных домах является их полное отсутствие. Экономя на вентканалах, многие надеются, что проветривать дом можно будет через форточки или створки окон. Однако эффективное проветривание не всегда возможно из-за природных условий и качество воздуха внутри дома быстро ухудшается, растёт влажность, появляется плесень. В помещениях без окон обязательно должна быть вентиляция.
Отсутствие притока воздуха.
В современных почти герметичных домах со сплошным контуром пароизоляции, исключающим щелевую инфильтрацию воздуха, и плотными оконными рамами отсутствуют случайные источники инфильтрации воздуха. В таких домах требуется установка клапанов инфильтрации воздуха в стенах или щелевых клапанов в оконных рамах.
Отдельный приточный канал для уличного воздуха требуется для нормальной и безопасной работы каждой печи или камина. Причём подавать воздух нужно именно с улицы, а не из подполья, где могут скапливаться радиоактивные почвенные газы. Если отдельного канала для печи или камина не предусмотрено, то потребуется установка механической приточной вентиляции, постоянно работающей в помещении во время протопки печи.
Межкомнатные двери без зазоров снизу или без решёток.
При организации естественной вентиляции менее загрязнённый воздух движется от источников инфильтрации или открытых мещениях с более загрязнённым воздухом (кухни и санузлы). Для свободного движения воздуха необходимы зазоры под дверьми (S = 80 см2) и вентрешётки на дверях в санузлы (S = 200 см2) для подачи свежего воздуха.

Воздушное сообщение с лестничными клетками или соседскими квартирами.
Через негерметизированные каналы для прохода труб и коммуникаций, через розеточные коробки и замочные скважины вместо свежего атмосферного воздуха в квартиру инфильтрируется загрязнённых воздух с лестничных клеток или соседних квартир.
Установка вентканалов в наружных стенах, их проход через неотапливаемые помещения без утепления.
В результате охлаждения или промерзания вентканалов ухудшается тяга, на внутренних поверхностях образуется конденсат. Если воздуховоды размещаются у наружной стены, то между наружной стеной и воздуховодом оставляют воздушный или утеплённый зазор не менее 50 мм.
Два и более вытяжных канала в удалённых друг от друга местах дома, горизонтальные участки воздуховодов.
Наличие разных удалённых друг от друга вентиляционных каналов снижает эффективность вентиляции, так же как и наклон вентканалов на угол более 40° от вертикали. Горизонтальные участки воздуховодов требуют установки дополнительных канальных вентиляторов.
Подключение вытяжки над плитой к вытяжной канальной вентиляции на кухне с заделкой отверстия вентканала.
Одна из самых распространённых ошибок самодеятельных строителей и шабашников. В результате вытяжка воздуха из кухни прекращается, запахи распространяются по квартире. Подключение вытяжки должно осуществляться с сохранением приточной решётки вытяжного канала с установленным обратным клапаном для предупреждения заброса вытяжного воздуха обратно в кухню.
Удаление воздуха из санузлов через стену на улицу, а не через вертикальный вентканал.
В холодное время воздух может не удаляться через сквозной канал, а, наоборот, поступать в санузел. При использовании вытяжного вентилятора в такой схеме, его лопасти могут обмерзать.
Общий вентканал для двух смежных помещений.
Воздух может не выводиться наружу, а перемешиваться между помещениями.
Общий вентканал для помещений на разных этажах.
Возможен заброс загрязнённого воздуха с нижнего этажа на верхний.

Отсутствие отдельного вентканала для помещений на верхнем этаже.
Приводит к ухудшению качества воздуха (повышенная влажность, температура, загрязнения) на верхнем этаже.
Отсутствие отдельного вентканала для помещений нижнего этажа.
Загрязнённый воздух с нижнего этажа поднимается на верхний, препятствуя притоку свежего воздуха из атмосферы.
Отсутствие вытяжного вентканала в помещениях без окон, за двумя дверьми от ближайшего окна.
Застой воздуха в помещении, нарушение перетока воздуха в соседние помещения.
Вывод вентканала на чердак — «чтобы теплее было».
Распространённое заблуждение самостройщиков, приводящее к ухудшению вентиляции и увлажнению подкровельных конструкций. Фатальная ошибка при невентилируемом чердаке.
Прокладка воздуховодов из технических помещений, котельной и гаража через жилые комнаты.
Возможна утечка загрязнённого воздуха в жилые помещения.
Отсутствие естественной приточной и вытяжной вентиляции подвалов.
Подвалы, как места потенциально повышенной влажности и концентрации радиоактивных почвенных газов, должны получать атмосферный воздух по приточному воздуховоду и иметь отдельный вытяжной канал естественной вентиляции. В радоноопасных районах вытяжная вентиляция из подвалов должна иметь изолированный от остальных вентканал с механическим побуждением.
Отсутствующая или недостаточная вентиляция холодных подполий.
В наружных стенах подвалов и технических подполий, не имеющих вытяжной вентиляции, следует предусматривать продухи общей площадью не менее 1/400 площади пола технического подполья, подвала, равномерно расположенные по периметру наружных стен. Площадь одного продуха должна быть не менее 0,05 м2. В радоноопасных районах суммарная площадь продухов для вентиляции подвала должна составлять минимум 1/100-1/150 от площади подвала
Монтаж систем вентиляции

Если у вас есть вопросы, если Вам необходимо установить вентиляцию, мастера компании «ЭЛИТ климат» квалифицированно проконсультируют Вас по всем вопросам.
При оформлении заявки по телефону 8-951-585-01-13 Вы также можете узнать ориентировочную стоимость вентиляционного оборудования, проектных и монтажных работ.

Монтаж вентиляции

Отсутствующая или недостаточная вентиляция парных бань и саун.
Для создания здоровой атмосферы в парной должен быть организован воздухообмен 5-8 объёмов парной за час. Воздух в парную подают по отдельному приточному воздуховоду под печь или каменку. Удаление воздуха производится по воздуховоду в противоположном углу парной, расположенному под полками на высоте от 80 до 100 см. Для быстрого удаления горячего влажного воздуха предусматривается перекрываемый вытяжной канал с забором воздуха у потолка парной.
Отсутствующая или недостаточная вентиляция чердачного пространства.
В крыше с холодным чердаком внутреннее пространство должно вентилироваться наружным воздухом через специальные отверстия в стенах, площадь сечения которых при сплошной скатной кровле должна быть не менее 1/1000 площади перекрытия. То есть для чердака площадью 100 м2 требуются вентиляционные отверстия чердачного пространства минимальной площадью не менее 0,1 м2.
Андрей Дачник
