Слесарный верстак своими руками | Строительный портал

Для качественной работы плотникам, столярам и слесарям рекомендуется грамотно организовать рабочее место, и для этой цели лучше всего подходит самодельный столярный верстак с закрепленными на нем специальными тисками и защитным устройством. Верстаки являются основой крупных предприятий, небольших промышленных производств и домашних мастерских. А что собой представляет данное оборудование, и как можно собрать станок своими руками, вы узнаете, ознакомившись с нижеизложенной информацией.

Содержание:

  1. Предназначение слесарного верстака
  2. Конструкция слесарного верстака
  3. Тиски для закрепления заготовок
  4. Разновидности губок тисков
  5. Классификация слесарных верстаков
  6. Изготовление слесарного верстака своими руками



Предназначение слесарного верстака

Каждый хозяин знает, что при работе с любым материалом возникает необходимость его качественного закрепления, потому что в противном случае он может быть легко испорчен при непосредственной обработке. Предназначаются для этих целей верстаки для оснастки рабочих мест по обработке различного материала, в частности древесины и производных дерева, которые закрепляется с помощью размещенных на крышке устройства тисков.

Верстак представляет собой специальный стол, который предназначается для ручной обработки изделий из разных материалов, поэтому является основным рабочим местом мастера. Верстаки бывают столярными и слесарными. Кроме того, существуют ещё и плотничие верстаки, рабочий стол которых имеет длину в 6 метров и ширину в 1 метр, а также упоры для обрабатываемых заготовок.

Верстаки в производстве отличаются тем, что бывают металлическими и деревянными. Если вы являетесь столяром, то вам стоит установить деревянный верстак, а если вы слесарь или автомеханик, то вам подойдет только металлическая конструкция. Конструкция деревянных и металлических верстаков зачастую разборная, что позволяет легко их перевозить.

Слесарные верстаки предназначаются для слесарно-сборочных, доводочных, рихтовочных, регулировочных, монтажных, наладочных и прочих работ. Достаточно широка область применения данного оборудования – от небольших помещений подсобного характера и частного сектора до крупных промышленных предприятий, автосервисов и станций технического обслуживания автомобилей. Надежная конструкция слесарного верстака может дополнительно оснащаться тисками, различными приспособлениями и осветительными узлами для обработки и ремонта изделий.

Данное оборудование предназначается для более эффективного использования рабочего места, поэтому при его изготовлении учитываются особенности планировки помещений и специфика производства. Если нет достаточного пространства для установки большого верстака, вам стоит отдать предпочтение однотумбовому слесарному верстаку, который, к слову сказать, сможет поместиться даже в небольшом гараже и даже на балконе.


Конструкция слесарного верстака

Конструкция столярного верстака отличается высокой прочностью и функциональностью: на столешнице станка можно закреплять обрабатываемые изделия, в специальных ящиках держать инструменты, высота слесарных верстаков может регулироваться в соответствии с ростом человека.

Основными элементами столярного верстака являются доска-столешница и основание, которое называется подверстачьем. Столешница изготавливается из твердых пород (бука, ясеня и дуба), а подверстачье – преимущественно из сосны. Ширина столешницы столярных верстаков доходит до 500 миллиметров, а толщина может колебаться от 60 до 80 миллиметров, зависимо от назначения станка. Основание бывает стационарным и разборным.

Сборно-разборная конструкция слесарных верстаков позволяет минимизировать транспортные затраты, обеспечивая удобство перевозки оборудования на дальние расстояния, а возможность установки на месте позволяет выбрать самую оптимальную конфигурацию верстака. Верстаки обычно делают на стальных, чугунных, сварных или трубчатых ножках.

К металлическому каркасу крепятся доски, а для защиты верстака от износа и повреждений, и чтобы в щели не проваливались мелкие инструменты и детали, его поверхность принято обивать кровельным железом, фанерой, алюминием или же линолеумом. С боков и спереди крышки согласно чертежу слесарного верстака установлены бортики, чтобы детали с нее не скатывались.

Под крышкой стола размещаются ящики, в которых содержится слесарный инструмент, схемы и детали, которые подлежат обработке. В каждом верстаке имеются не меньше двух ящиков, которые разделены перегородками. Также не маловажной деталью выступает защитный экран, который принято использовать, когда нужно рабочее место изолировать от случайного вылета стружки во время слесарной работы, к примеру, при рубке металла.

Для подсоединения к верстаку механизированных инструментов проводят силовую электрическую линию и устанавливают розетки. Для проведения слесарных работ на производстве возле объектов используют верстаки, которые оснащены роликами, благодаря чему с места на место свободно и легко передвигаются.

Тиски для закрепления заготовок

В устройстве столярных верстаков имеются тиски для закрепления заготовок. На столешнице для удобства обработки расположены и несколько пазов, в которые вставляются специальные клинья, что позволяют закрепить брусья. Перед тем, как сделать слесарный верстак, нужно поинтересоваться, какие бывают тиски для них.

Зависимо от характера работы, используются стуловые или ручные тиски, а также с параллельными губками. Свое название стуловые тиски получили от методики их крепления на деревянном основании в форме стула, они были в дальнейшем приспособлены для крепления на верстаках. Стуловые тиски редко используются и только для грубых тяжёлых работ, которые связаны с применением ударных нагрузок, - при гибке, рубке или клёпке.

Тиски с ручным приводом или параллельными губками бывают трёх типов: неповоротные, поворотные и инструментальные со свободным ходом губки передней. Поворотные тиски способны поворачиваться на угол не меньше 60 градусов. Для увеличения срока полезной службы таких тисков к рабочей части губок принято прикреплять винтами стальные пластины с сетчатой насечкой. Размеры губок составляют 80 и 140 миллиметров.

Неповоротные тиски имеют основание, при помощи которого они закрепляются к крышке верстака болтами, подвижную и неподвижную губку. Рабочие части губок для увеличения срока эксплуатации делают сменными в форме призматических пластинок с насечкой из инструментальной стали. Ширина губок, установленных на неповоротных тисках, – 80 и 140 миллиметров.

Специальные или универсальные тиски используются для зажима небольших заготовок или деталей. Инструменты этого типа закрепляются на рабочей поверхности при помощи болтов, головки которых введены в пазы стола. Специальные тиски способны поворачиваться в горизонтальной и вертикальной плоскостях, что позволяет устанавливать заготовку почти в любом положении. Один минус универсальных тисков - недостаточная жесткость фиксации.


Разновидности губок тисков

Губки тисков, как правило, изготавливают из твердой стали со специальной насечкой, благодаря чему способны прочно удерживать деталь, когда она обрабатывается. Чтобы обрабатываемая поверхность детали не повредилась губками тисков, на них закреплены сменные нагубники, что изготовлены из мягкого металла.

Выделяют различные виды губок:

  • гладкие, что обеспечивают точную фиксацию обработанных деталей и не портят поверхности;
  • губки с насечками - фиксируют необработанные заготовки жестко;
  • специальные губки - фиксируют какие-либо определенные детали оптимально;
  • упругие губки - обеспечивают максимально возможную площадь зажима, распределяя равномерно нагрузку на хрупкие детали.

По степени свободы губки бывают:

  • стандартными - всегда параллельны верстаку или столу;
  • поворотными - параллельны верстаку, но могут поворачиваться в рабочей плоскости;
  • наклонными - поворачиваются в одной из плоскостей;
  • глобусными - наклоняются и поворачиваются в любую сторону.



Классификация слесарных верстаков

Слесарные верстаки бывают одно- и двухместными, одно- и двухтумбовыми. Одноместный слесарный верстак является самым удобным в использовании и, как правило, имеет длину 1200-1500 миллиметров, ширину 700-800 миллиметров, высоту 800—900 миллиметров.

Верстаки многоместные принято устанавливать в слесарных цехах и на больших слесарных участках. Длина двухместного стола достигает 2800—3500 миллиметров. Расстояние между тисками на многоместных верстаках доходит до 1250—1500 миллиметров. Таким образом, размеры многоместного слесарного верстака отличаются только длиной.

Также выпускаются слесарные верстаки одно- и двухтумбовые, бестумбовые и усиленные варианты. Однотумбовый верстак изготавливается из высококачественной стали толщиной 0,9 - 1,5 миллиметров. Подобные столы оснащаются оцинкованной или деревянной столешницей, навесными держателями инструмента и защитной перфорированной панелью.

Отличие слесарного одно- и двухтумбового слесарного верстака невелико. Благодаря двум тумбам размещение материалов и инструментов становится более удобным. Сегодня можно приобрести и усиленный верстак, который отличается металлической столешницей толщиной 5 миллиметров. Все компоненты верстака друг с другом соединяются болтовыми соединениями.

Изготовление слесарного верстака своими руками

Сделать своими руками верстак, удивить всех друзей и идеально для себя организовать рабочее место мечтает любой мастер. Некоторые мастера пренебрегают созданием чертежа, выполняют все «на глаз», а потом детали подгоняют в процессе работы друг к другу. Данный подход не является профессиональным, потому что чертеж позволяет представить себе верстак, экономично нарезать материалы, немного модифицировать конструкцию при необходимости и скруглить углы столешницы.

Подготовительные работы

Проблем с поиском материала для создания слесарного верстака обычно не возникает, потому что данный вид мебели делают из дерева — очень простого и податливого в обработке материала. Для столешницы рекомендуется использовать сухие доски толщиной не больше 50 миллиметров, а шириной не больше 150 миллиметров. Эти же доски пригодятся для ниш с инструментами. Обработайте материал огнебиозащитным составом для избегания его возгорания.

Еще нужно подготовить нержавеющий металл в листах толщиной 2 миллиметра, который позже будет прикрывать древесину рабочей поверхности. Из данного металла нужны ещё три полоски: 1 в длину по столу и 2 по ширине. Из них изготавливают бортики, защищающие от искр. Для защиты слесарного верстака от коррозии необходимо покрыть металлические части конструкции специальной краской.

Габариты слесарного верстака

После этого определите размещение верстака. Самым удачным решением будет наличие в этом месте источника света и розетки. Если слесарный участок плохо освещается, установите слесарный верстак вблизи окон так, чтобы через них естественное освещение падало прямо или слева от рабочего места под углом.

Перед изготовлением слесарного верстака рекомендуется составить детальный чертеж слесарного верстака или верстака столярного с местами расположения на нем всех нужных элементов. Первым делом продумайте размещение тисков. Для правши тиски необходимо устанавливать слева, если вы являетесь левшой, то с противоположной стороны. Кроме того, можно спланировать размещение нескольких клиньев, которые помогают в обработке заготовок.

Затем необходимо определиться с главным размером слесарного верстака — высотой. Чтобы узнать его высоту, необходимо проделать несложные действия: встать на пол с опущенными руками вдоль тела, а потом согнуть их в локтях, чтобы ладони смотрели при этом «в пол», как будто облокачиваясь на стол. Длина до ладоней от пола и является высотой слесарного верстака.

После этого следует выбрать габариты столешницы – ширину и высоту. Чем длиннее будет столешница, тем удобнее работать на слесарном верстаке. Поэтому если материалы и место позволяют – экономить не стоит. Так как изготавливают чаще всего верстак на одну рабочую зону, достаточно 1,5 метра длины.

Ширину слесарного верстака необходимо выбрать такой, чтобы получилось дотянуться до инструментов, которые лежат на противоположном конце от работника. Каждый раз всем телом облокачиваться на столешницу с размещёнными инструментами, деталями и гвоздями, чтобы достать до какой-то отвертки не безопасно. Для крышки стола ширины в 50-60 сантиметров будет достаточно.

Если в работе вы часто используете лобзик, то стоит продумать расположение дощечки для пиления, которая за край верстака должна выступать на 20 сантиметров, что позволяет комфортно пилить фанеру. Используется для такого столика дощечка, что имеет длину 250 миллиметров и ширину 120 миллиметров. Выпилите на одной из граней клинообразный вырез. Его расстояние в самом широком месте должно составлять 50 миллиметров. Сделайте в углу выреза отверстие диаметром в 1 сантиметр. Дощечку закрепите шурупами или сделайте съемной, при этом соединяя струбциной.

Модернизация старого стола

Если вы решили, что не сможете обойтись без верстака, вам нужно решить, из чего изготовить его, и узнать цену верстака слесарного самодельного. Для работы вы можете использовать пиломатериалы, чтобы сделать конструкцию «с нуля», что будет дороже, а можете за основу взять какой-нибудь стол и произвести модернизацию. Этот бюджетный вариант является удобным, однако вы должны понимать, что не все столы получится легко переделать в рабочее место. К примеру, кухонный стол может очень быстро расшататься, поэтому требует многочисленных переделок.

Чтобы сделать своими руками слесарный верстак без больших трудозатрат, рекомендуется использовать письменный стол, желательно изготовленный из массива. Самым лучшим решением является стол с тумбами. Если столешница у него не является очень прочной, то вы можете ее заменить на более надежную. Можете для этого использовать строганные бруски, которые имеют сечение 30 на 60 миллиметров и длину полтора метра. Вам потребуется для столешницы около 30 брусков. Все бруски ошкурьте и склейте в щит.

Щит после высыхания клея еще раз зачистите и для надежности скрепите поперечными рейками. Далее столешницу поместите на основу стола и закрепите уголками. Естественно, это только заготовка верстака. Дальше на усмотрение сделайте дополнительные ящики для инструментов, приготовьте место для крепежа тисков и установите упорный брус для строгания заготовок.

Слесарный верстак «с нуля»

Если в наличии нет столов, которые вы сможете использовать как основу, слесарный верстак своими руками можно изготовить «с нуля». В среднем рост человека составляет 180 сантиметров, поэтому по высоте верстак должен составлять примерно 95 сантиметров. Но в вопросе высоты стола рекомендуется ориентироваться на собственный рост.

Каркас верстка можно сварить из профильной трубы и металлических уголков, или сколотить из деревянных брусьев. Размеры каркаса сделайте больше на 15-20 сантиметров габаритов самой столешницы. Стоит дополнительно предусмотреть для надежности распорки между ножками. Такую функцию может выполнять и полочка внизу, где будут впоследствии размещаться крупногабаритные инструменты, детали, лаки и краски. Так как хороший слесарный верстак не должен шататься, нужно продумать методику крепления к полу ножек станка.

Основу столешницы сделайте следующим образом. Используйте в качестве материала для ножек бруски, что имеют сечение 10 на 10 сантиметров. Соедините их между собой поперечинами в два яруса: сделайте первый ярус на высоте 10 сантиметров над уровнем пола, закрепите второй на уроне верхушек ножек. Помните, столешница должна крепиться таким способом, чтобы ее края на 10 сантиметров выступали для возможности крепления тисков.

Для сооружения выдвижных ящиков установите под верхними поперечными брусьями такие полозья, как применяются для выдвижных досок в компьютерных столах. В этих ящиках вы сможете хранить гвозди, шурупы и сверла. Для большей устойчивости укрепите конструкцию поперечными откосами.

Таким образом, вы ознакомились с устройством слесарного верстака поближе и знаете, что качественный слесарный верстак выдерживает нагрузки до 200 килограмм. Самыми востребованными считаются профессиональные верстаки, которые отличаются большими габаритами и имеют место для расположения инструментов - разные полочки и приспособления, тумбочки и выдвижные ящики, которые закрываются на замок. Но такие установки дорого вам обойдутся. Поэтому обратите внимание на инструкцию по изготовлению самодельного слесарного верстака.

оптимальная и стандартная от пола, какая должна быть


Верстаки были очень популярны в середине 90-х годов. В то время не было такого разнообразия товаров на рынке, и он считался необходимым элементом для изготовления предметов обихода, мебели и других нужд. Высота верстака делалась произвольно, и каждый сам придумывал, как ее подстроить под себя.

Высота верстака

Стандартный вариант

Разновидности верстаков

Верстак занимает центральное место в мастерской. Чем больше на нем приспособлений для работы и творчества, тем точнее должен быть расчет высоты столешницы от пола. Многочасовая работа в неудобном положении на верстаке может вывести из строя даже здорового и натренированного человека.

Изделие в помещении

В мастерской частного дома

Верстаки делятся на четыре вида:

  1. Слесарный – во все времена пользовался популярностью, особенно среди автолюбителей. Каждому второму приходилось вытачивать, растачивать деталь для автомобиля, которую было сложно приобрести на рынке. Он является самым востребованным, так как позволяет изготавливать малогабаритные изделия из всех видов материала.
  2. Столярный – стол для творчества. Спроектирован для работы с древесными материалами. Делается удлиненных размеров, чтобы можно было расположить широкоформатные детали для создания мебели и предметов интерьера. На нем должны располагаться много тисков, упоров, зажимов, закрепляющих деталь на столе.
  3. Универсальный – является средней производной между столярным и слесарным. Как и слесарный, имеет прочную металлическую поверхность, как столярный, – увеличенный размер для работы с деревом среднего формата. Такие столы делаются с регулируемой по высоте столешницей.
  4. Плотницкий – большой, до 6 м, стол с усиленной рамой для работы с деревом больших размеров. Предназначен для обработки дерева, используется при изготовлении материалов для строительства. Плотник работает с породами разной высоты, поэтому стол делается с учетом регулировки.
Обычное изделие

Верстак с регулировкой

Высота слесарного стола

Размеры изделия подбирают индивидуально. При этом имеют значение и параметры помещения.

Станок для дома

Компактное изделие

В маленьких мастерских предпочитают использовать слесарный верстак ввиду его небольших габаритов.

Чтобы потом не вносить изменения в расположение, он устанавливается согласно требованиям ГОСТа и должен соответствовать стандартной высоте.

При этом необходимо учесть следующее:

  1. Стол ставится перпендикулярно окну или источнику дневного света, чтобы освещение было направлено с левой стороны от мастера.
  2. Расстояние между центральными частями тисков, расположенных на столе, составляет 90 см.
  3. Станки, предназначенные для работы стоя, устанавливаются на фундамент, прочно фиксируя их. Они должны иметь защиту и местное освещение.
  4. Для работы с металлическими деталями необходимо использование защитной металлической сетки.
  5. Ширина составляет от 80 до 90 см, длина – от 120 до 150 см. Эти параметры следует учесть при расположении, так как должен соблюдаться режим свободного доступа. Вокруг стола с рабочей стороны требуется расстояние в 40–50 см.
  6. Стандартная высота верстака определяется один раз и не требует изменений. С учетом физиологических характеристик поддержки позвоночника мышечным корсетом, высота высчитывается по формуле: рост человека (см) – 110 (средний оптимальный показатель нагрузки верхней оси позвоночника) = оптимальное расстояние верха столешницы от пола.
  7. Если расстояние не соответствует росту, его изменяют с помощью подставки для ног. Стандартные размеры: 5–15 см от пола.
  8. Для изготовления изделий в положении сидя применяется угловая подставка для ног 40х40 см и высотой угла 24 см.
  9. Высота стула должна быть равна расстоянию от стопы в обуви до угла подколенной выемки. У человека среднего роста оно составляет 45–47 см. Спинка стула должна быть высотой в 35 см для оптимальной поддержки скелета. Эти параметры важны для ювелирной мастерской, так как во время работы приходится сидеть.
  10. Температура воздуха в помещении, где стоит верстак, должна быть в диапазоне 16–17 градусов.
Стандартное изделие

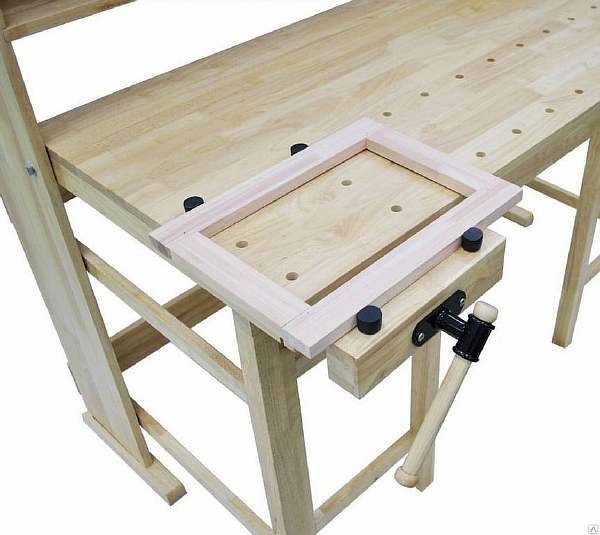

Деревянный верстак

Школы и специализированные учебные заведения придерживаются этих же правил при обучении детей по профессиональной направленности. Поскольку слесарный станок не требует работы с крупными деталями, изменение высоты при различных типах работ не требуется.

Чтобы убедиться, что высота верстака от пола выбрана правильно, следует встать напротив тисков, согнуть правую руку, затем положить ее локтем на центральную часть (губки) тисков. Если пальцы касаются подбородка, то расстояние подобрано правильно.

Схематичное изображение

Параметры изделия

Для слесарного верстака рассчитать оптимальную высоту можно по формуле. Для этого необходимо учесть следующие параметры:

  • средний рост человека – 176 см;
  • длина руки от локтя до кончиков пальцев – 44 см;
  • расстояние от подбородка до макушки – 24 см;
  • высота тисков – 31 см.

Итого по формуле получаем:

176 – 24 – 44 – 31 = 77 см – идеальная высота стола для работы с тисками.

Размеры стола

Графическое изображение

Какая оптимальная высота верстака для работы стоя

Особенность столярного верстака состоит в том, что столяр работает с тяжеловесным материалом и использует множество инструментов, таких как:

  • циркулярка;
  • фрезер;
  • зажимы;
  • тиски;
  • упоры;
  • заточный станок;
  • приспособления для гравировки;
  • ленточные пилы.
Параметры столешницы

Размеры верстака

Чтобы повысить устойчивость, делают продольные и поперечные опоры.

Поверхность верстака изготавливают из дерева твердых пород. Стационарные варианты могут быть оборудованы ящиками, полками, креплениями для размещения инструментов. Мобильные и складные подразумевают только рабочую поверхность.

Вариант дизайна

Изделие из уголка для работы стоя

Чтобы проверить, какой высоты должен быть обычный столярный верстак для работы, необходимо встать боком к торцу стола, опустить руку без напряжения. Положить ладонь на поверхность. Если при этом рука в локтевом суставе не сгибается, значит, расстояние от пола до поверхности столешницы подобрано идеально.

Вариант исполнения

Верстак для мастерской

Если нет средств на покупку нового столярного верстака, можно приобрести списанный из школьной мастерской или сделать своими руками. Но если рост человека больше 190 см, то школьный не подойдет, так как его высота составляет всего 75 см.

Высота универсального станка

Универсальные станки являются промежуточным вариантом между столярным и слесарным. Он удобен для гаража с учетом минимального места под дополнительную мебель. Изготавливаются такие столы из металла. Они имеют расширенную и удлиненную форму и могут регулироваться.

Раздвижной вариант

Изделие с регулировкой для работы стоя

Поскольку станок универсальный, то в основном он оборудован механизмами изменения высоты столешницы. Это удобно, так как можно подстроить высоту под разный вид работ относительно оборудования на столе.

К нему можно приобрести опору на 4 колесах, что позволит перемещать оборудование внутри помещения. Есть складные модели, где в состав входит крышка с креплениями под инструменты.

Габаритное изделие

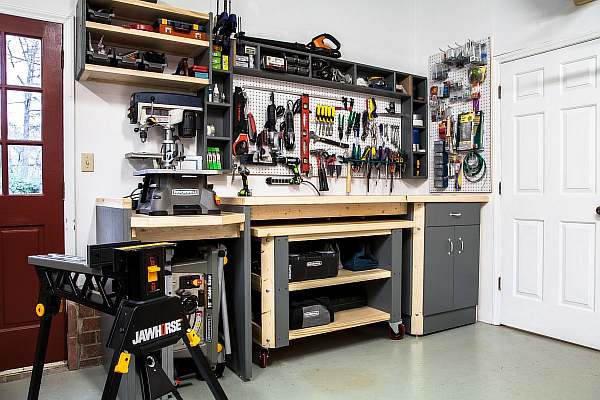

Домашняя мастерская

Оптимальный гаражный вариант – откидной универсальный верстак, который крепится на стене и имеет дополнительную стеновую панель под инструменты. Высоту установки можно просчитать самостоятельно и прикрепить по индивидуальным параметрам.

Стандартный образец сделан из деревянной столешницы. Однако ее можно дополнительно оборудовать кронштейном, что облегчит установку и использование.

Чертеж столешницы

Несколько вариантов изделия

Монтаж верстака своими руками

Если бюджет не позволяет, а человек хочет себя испытать в новом деле в качестве творца, то верстак можно сделать своими руками. Это подразумевает определенные вложения, но они не будут настолько значительными, как в том случае, если приобрести готовое оборудование.

Готовое изделие

Многофункциональный вариант

Первом делом, изготовление подразумевает составление эскиза. Это позволит сделать стол с учетом свободного пространства, а также размещения инструментов.

Можно использовать готовые варианты с фиксированными размерами, в которые потребуется внести минимум коррективов.

Стол на колесах

Передвижная модель

При работе учитывают следующее:

  1. Основой является прочная поверхность. Ее подбирают с учетом того, что по бокам и впереди нужно будет вмонтировать тиски. Для этого используют столярные или станочные, которые можно найти по объявлению или приобрести в магазине. Если достаточно умения и опыта в изготовлении, можно сделать их самостоятельно, по принципу зажима и встроенного в доску регулирующего винта.
  2. Толщина доски крышки начинается с 60 мм. Чем больше толщина, тем прочнее будет стол. Можно использовать столярные щиты, бруски, скрепив их фанерой. Обычно ширина и длина составляют 60х120 см. В доске заранее делают отверстия под упоры по всей длине верстака.
  3. Каркас состоит из опорных ножек, которые соединяются поперечно и с помощью откосов. Прочность и устойчивость стола имеют прямую зависимость от дополнительных креплений. Ширина нижней рамы делается меньше столешницы для удобства пользования. Колени мастера не должны упираться в край продольной доски каркаса при работе сидя, хотя многие предпочитают стоять.
  4. Размещение дополнительных ящиков и полок под инструменты продумывается заранее, исходя из соображений эргономики. Дополнительные элементы не должны закрывать пространство для свободного хода ног под столом при работе стоя.
Большой стол

Крупногабаритный вариант

Необходимо обратить внимание

Если работа за верстаком связана с тяжелыми и крупногабаритными материалами, профессионалы будут рекомендовать сделать сварной металлический каркас. Его обычно делают из уголков и труб дюймовой толщины. К низу привариваются крепления для плотной фиксации на полу.

Стол для работы

Изделие с выдвижными ящиками

Верстак, сделанный самостоятельно, позволяет сразу выбрать размер изделия для работы под свой рост, используя описанные выше формулы и правила. Общую высоту необходимо просчитывать после того, как столешница готова и можно точно ее измерить. Это позволит рассчитать правильный общий вертикальный параметр от пола.

Какой высоты должен быть верстак

Верстак является главным объектом рабочего места слесаря. От того, насколько рационально, практично и продуманно изготовлен верстак – зависит качество, производительность труда и техническая безопасность.

Одним из главных параметром влияющих на создание оптимальных условий для работы на верстаке – это высота. Для определения необходимой высоты верстака за основу расчета берут высоту от пола до локтя работающего. Самой удобной для слесаря-механика является высота верстака, когда локоть работающего и плоскость напильника находятся на одном уровне.

Оптимальная высота верстака формируется в зависимости от роста работника. Обычно, для человека, ростом 170-180 см высота верстака должна быть в пределах 70-90 см. Если рост не соответствует данному диапазону, тогда старайтесь подобрать такую высоту, при которой вы не будете сутулиться.

Нормальная высота слесарного верстака приравнивается к 750-800 см, но определить высоту можно и учитывая индивидуальный рост человека. Для этого есть отличный способ, достаточно воспользоваться рулеткой и измерить расстояние от пола до ладони в положении стоя. Данный результат и будет являться высотой верстака.

Компания «4АКБ-ЮГ» занимается разработкой и производством слесарных верстаков, изготавливаемых из металла и других материалов. Наши верстаки успешно используются для организации рабочего места людей разных специальностей: автослесарей, слесарей-сборщиков, механиков и многих других.

В соответствии с желанием заказчика мы изготовим верстак любых габаритных размеров, любой конфигурации, из любого материала, а также любой удобной высоты.

В отличие от других изделий, представленных на рынке, верстаки нашего производства являются сверхпрочными. Слесарный верстак может иметь столешницу от 3 до 10 мм, которая способна выдерживать нагрузку от 1500 до 3000 килограмм.

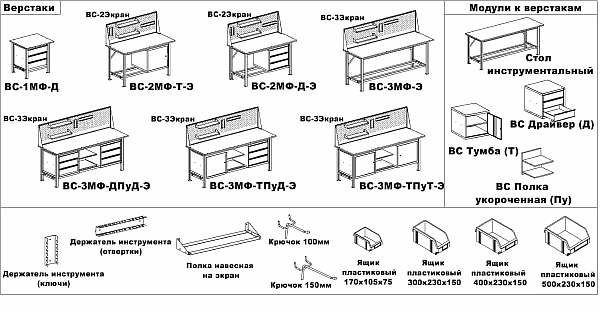

В каталоге нашего сайта представлен широкий ассортимент слесарных верстаков высокого качества, которые можно купить по выгодной цене производителя.

Верстак слесарный металлический

Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.

Как правильно спроектировать своими руками слесарный верстак

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком – сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

  1. Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
  2. Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
  3. Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, – опрокинуться, травмировав хозяина.

Совет! Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

Какой не должна быть металлическая конструкция слесарного верстака

Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат – такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.

Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.

Строим слесарный верстак из металла

В качестве проекта используем обычную двухтумбовую конструкцию слесарного стола на четырех опорах и с металлической рамой. Одну из стоек-тумб используем, как полки, во второй три ящика для стандартных коробок с крепежом, мелким инструментом и всяким хламом, который не должен валяться россыпью на столешнице.

Описание конструкции

Приведенную конструкцию металлического верстака можно назвать одной из самых простых и прочных. На первый взгляд, в устройстве слесарного стола слишком много лишних элементов, но это обманчивое впечатление.

На самом деле схема слесарного стола минимизирована до предела. Фактически в металлической конструкции используются пять основных элементов:

  1. Три горизонтальные балки из металлопрофиля 60*40 мм, обеспечивают продольную жесткость стола, каждая длиной чуть более двух метров;
  2. Вертикальные стойки, высотой 90-100 мм, в количестве четырех штук, из того же металлического квадрата, что и горизонтальные элементы. В качестве материала стоек можно выбрать любой металлический профиль, желательно с наиболее толстой стенкой. Даже 2 мм будет достаточно для обеспечения прочности, но может оказаться слабым для сварочных работ;
  3. Девять малоразмерных балок — стоек из профиля 60*40 мм, из которых собраны каркасы двух тумб слесарного стола. Кроме того, в углах металлической рамы наварены дополнительные косые распорки из стальной полосы. Оба типа деталей вносят основной вклад в обеспечение жесткости и прочности рамы верстака, поэтому все основные места сварки тщательно провариваются и усиливаются накладками;
  4. На задней стенке слесарного верстака привариваются четыре вертикальные металлические стойки из уголка №50, высотой от 170 до 200 см. На этих стойках будут сформированы места для крепления рабочего инструмента.

Всего на конструкцию рамы уйдет не менее 25 метров квадрата и 8-10 метров четырехмиллиметровой металлической полоски, шириной 25-40 мм.

Конструкция верстака обладает невысокой продольной жесткостью, поэтому плоскость крепления столешницы дополнительно усилена рамой из уголка. Таким образом, опорная поверхность каркаса и наваренный внешний уголок образовали посадочное место под набивку столешницы из 50-ти миллиметровой доски, покрытой стальным листом 750*2200 мм, с толщиной металла 4 мм.

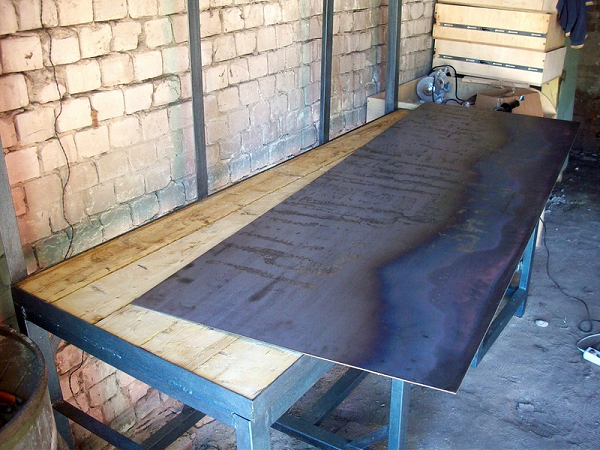

Чем больше толщина стального покрытия столешницы, тем прочнее сам верстак. Но стоимость листового металла растет в арифметической погрешности от его толщины, работать с такими заготовками достаточно тяжело из-за приличного веса, а особых преимуществ это не приносит.

Кроме того, деревянная доска компенсирует возможные прогибы металлической поверхности при большой статической нагрузке и отчасти гасит колебания столешницы при ударных нагрузках. Иногда с целью уменьшить влияние ударных и вибрационных нагрузок на стальном листе столешнице, под доски, по контуру посадочного места, укладывают своими руками толстую прокладку из транспортерной ленты или аналогичной резины.

Такая мера не столько уменьшает нагрузку на вертикальные стойки, сколько уменьшает риск обрыва или растрескивания сварочных швов при сильных ударах.

Сборочные работы

Фактически рама построена всего из трех видов элементов, благодаря чему проведение сварочных работ существенно упрощается, запутаться или перепутать последовательность сборки просто невозможно. Чаще всего подобный металлопрофиль имеет незначительную толщину стенки металла 2-2,2 мм. Поэтому для получения максимального качества шва лучше применить углекислотный полуавтомат.

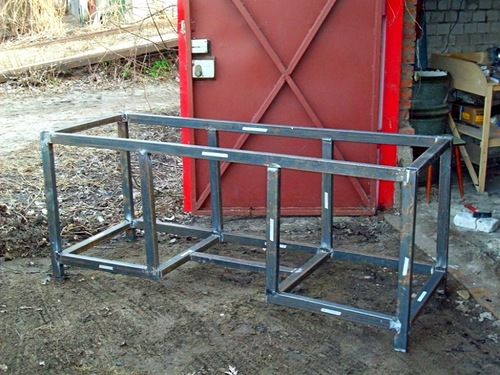

Получение первичной металлической рамы верстака

Для любителей, имеющих достаточные навыки сварки тонкостенных конструкций, вполне по силам сварить каркас верстака собственными руками с помощью обычного импульсного сварочного аппарата. Для всех остальных перед сборкой есть смысл потренироваться или прибегнуть к услугам профессионального сварщика.

Первой сваривают основную раму из двух коротких и двух длинных балок. Чтобы избежать скручивания свариваемых деталей «пропеллером», необходимо выполнить два условия:

  • Разложить свариваемые элементы на максимально плоской и ровной поверхности;
  • Прихватить «точками» в каждой из четырех стыковочных узлов будущей рамы столешницы;
  • Аккуратно проварить все четыре шва с одной стороны, перевернуть и повторить сварку с обратной плоскости.

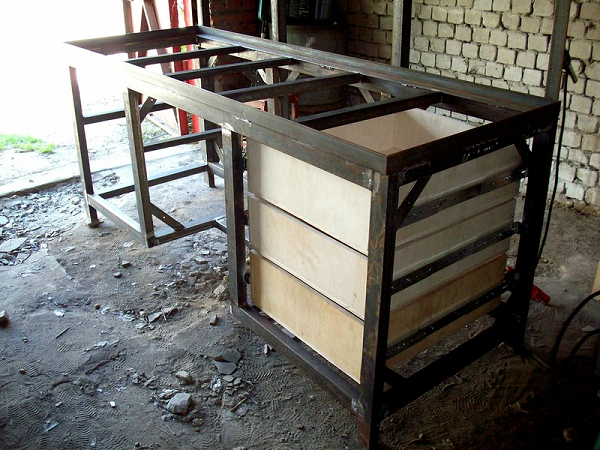

Далее к сваренной раме столешницы привариваются задние вертикальные стойки и задняя третья длинная балка. На этом этапе необходимо своими руками аккуратно проверить точность взаимного расположения вертикальных стоек и при необходимости подогнуть с помощью несильных ударов легким молотком.

На завершающем этапе приваривают остальные вертикальные стойки и элементы жесткости. В результате получили раму, изображенную на фото.

Доводочные работы металлического верстака

На следующем этапе к раме приваривают усиливающий уголок для сборки столешницы. Перед укладкой доски обрабатывают огнестойким составом. Обычно проведение сварочных работ на слесарном верстаке не принято, но пропитка гарантирует и страхует от случайного воспламенения от искр или открытого огня.

Поверх уложенной доски монтируется металлический лист. К вертикальным стойкам верстака с помощью болтов крепится фанерный щит, который будет использоваться для разнообразного инструмента.

Боковые стенки рамы и левая тумба зашиваются фанерными щитами, правая тумба получает три деревянных ящика большой вместимости. При желании их довольно просто сделать собственными руками или заменить обычными металлическими коробками.

Хороший слесарный верстак требует применения лакокрасочных материалов для защиты металлической основы. Первым слоем наносится грунт, вторым эмаль, стойкая к ударам и воздействию смазок и масел. Стальной лист, закрывающий доски столешницы зачастую не покрывают краской, а после обработки преобразователем ржавчины полируют и натирают защитной восковой мастикой.

Самыми проблемными, с точки зрения нагрузок, принято считать места установки слесарных тисков, набора для резки, сварки и клепки стальных конструкций. Чаще всего их удобнее расположить на левом или правом краю слесарного верстака. Место должно быть удобным и безопасным для работы.

Следующим шагом в доводке слесарного верстака считается организация правильного освещения. Для этого используют два раздельных источника света. Первый используется для общего освещения всей поверхности верстака, второй светильник, как правило, точечный переносной источник света, позволяющий выполнять слесарные работы с любыми, самыми мелкими деталями.

Ряд профессионалов рекомендует дополнительно утяжелить верстак всем, что есть под рукой. Несмотря на солидный вес металлической конструкции верстака, потребуется загрузить нижние отделы – полки и ящики верстака наиболее тяжелыми деталями, инструментом и материалами. Это увеличит инертность слесарного верстака и снизит расположение центра тяжести всей металлической конструкции.

Полки и ящики слесарного верстака можно оформить и построить в виде открытых полок, это упростит поиск любых нужных инструментов и материалов. При этом специальные дверцы или шторы в конструкции металлического верстака не используются.

В качестве альтернативного решения можно предложить закрепить опорные поверхности металлических стоек верстака на бетонном основании с помощью четырех анкерных болтов, заделанных в пол гаража.

Заключение

Пускай не вводит никого в заблуждение готовая конструкция слесарного верстака из металла. Очень часто энтузиасты находят немало новых замечательных идей по усовершенствованию конструкции слесарного металлического стола и с удовольствием их внедряют. По-настоящему универсальной и удобной конструкция слесарного верстака становится после четырех — пяти переделок. В таких вариантах появляются специальные места креплений для настольных станков, сварочного, слесарного и паяльного оборудования, систем вытяжки газов.

Какая высота верстака оптимальна для работы.

Металлический верстак — главное рабочее место слесаря, от него во многом зависит комфорт и безопасность, производительность труда. Этот обзор о том как правильно рассчитать высоту верстака для комфортной работы.

Большая часть работ у верстака проводится стоя. Если высота верстака не соответствует росту слесаря, он будет постоянно сутулиться или тянуться. В результате — быстрая утомляемость и риск профзаболеваний, снижение производительности и качества работ.

Оптимальную высоту верстака можно рассчитать проверенным методом: стоя ровно на полу, ладони должны полностью касаться рабочей поверхности, руки при этом в локтях сгибаться не должны.

Расчет оптимальной высоты верстака по росту.

Если работаем с тисками, то высота столешницы рассчитывается следующим способом. Стоя ровно на полу, сгибаем руку в локте, ставим локоть на губки тисков, вытягиваем ладонь вверх. Если кончики пальцев касаются подбородка, тиски установлены верно по высоте.

Принцип расчета высоты слесарного верстака с тисками.

Как правило, для человека ростом 170-180 см оптимальная высота верстака будет 80-90 см. Поэтому, большинство серийных изделий попадают в этот диапазон.

Если ваш рост выше 180 см, подходящим вариантом могут стать безтумбовые модели, комплектующиеся регулируемыми опорами с шагом по высоте в 50 мм. Высота верстака в таком случае может быть отрегулирована от 80 до 110 мм.

Если вы небольшого роста, то для комфортной работы за верстаком необходимо использовать подножные решетки с расстоянием между планками не более 30 мм. По длине подножная решетка должна быть не менее длины столешницы, по ширине — не менее 60 см.

Подножные решетки для верстака.

В завершение проиллюстрирую обзор опытом человека, показывающим важность правильного расчета оптимальной высоты верстака:

Проверено на себе. У меня рост 193 см. Всё что покупное мне не подходило — приходилось работать согнувшись, спина начинала болеть через полчаса работы. Сделал себе верстак как сказано выше и нет проблем. Удобно строгать, пилить и на тисках работать.

Какой должна быть высота верстака для работы стоя

Какой должна быть высота верстака для работы стоя

При установлении оптимального уровня высоты слесарного верстака для работы в стоячем положении, стоит основываться из высоты над полом локтевой точки работника. При работе слесаря-монтажника преимущественно комфортабельной являет собой такая высота слесарного стола, при которой локоть работающего и плоскость его инструмента находятся в одном прямом направлении.

В процессе работы на столе-верстаке локоть согнутой руки вынужден находиться на уровне губок тисков. В то время как высота слесарного стола должна перестраиваться в зависимости от роста работника.

При росте 180 см, высота верстального стола должна приблизительно равняться 110 см. То есть в среднем, оптимальным должно считаться значение: ваш рост – минус 70 см. А промежуток от центра верстака до глаз человека должен быть 45-50 см.

На случай расхождения размеров стола к росту человека, задействуют специальные подставки различного уровня высоты (5-15 см). Слесарь, в основном осуществляет свою работу в положении стоя, значительный промежуток времени пребывая в принудительном, полусогнутом положении, с наклоном корпуса тела вперед. Подобную позицию работник принимает начиная с момента подготовки детали к обработке, и сохраняет в процессе всей его деятельности. Помимо пальцев и кистей рук, в работе для поддержания нужной позиции задействованы мышцы ног и поясницы. Максимальная нагрузка, наряду с этим, приходится на такие мышцы тела как: трапециевидные и длинные мышцы спины, поясничные, ягодичные, квадрицепсы и голень. В результате длительной работы, мышцы спины, поясницы и шеи сильно изнуряются. И зачастую не в состоянии препятствовать согнутости грудного и шейного отделов позвоночника, которая со временем ещё и может усиливаться.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
