Верстак слесарный гост: Верстак. Все виды, их назначение, характеристики и выбор – Требования к слесарному верстаку — Металайн Групп

Требования к слесарному верстаку — Металайн Групп

Металлические верстаки изготавливаются по ГОСТам. Производственные слесарные верстаки должны соответствовать утверждённым размерам по ГОСТам. К данному сегменту производственной мебели предъявляются строгие требования, и это неудивительно – высока вероятность получения травм или несчастных случаев в производственных помещениях, велик шанс пожара при соблюдении техники безопасности. Слесарные верстаки должны быть прочными и устойчивыми, а также безопасными при использовании. В дальнейшем вы подробнее узнаете о назначении слесарных верстаков и о технике безопасности при работе с ними.

Предназначение слесарных верстаков

Слесарные металлические верстаки предназначены для обработки металлических и деревянных деталей и заготовок. Работать с деревом лучше на столярном верстаке, который имеет деревянную столешницу. Однако, если вам нужно работать и с деревом, и с металлом, лучше купить слесарный верстак. Деревянная столешница столярного верстака легко впитывает масло и крайне восприимчива к металлическим стружкам. Поэтому лучше смотреть на металлическую столешницу, которую легко очищать от масла и мелких кусочков металла. Это назначение производственной мебели обуславливает и сфера их применения – учебные заведения, мастерские, гаражи, автомастерские, станции технического обслуживания, производственные помещения.

Техника безопасности для верстаков

Правила, соблюдать которые обязательно, так как от них порой зависит жизнь и здоровье специалистов и даже случайных прохожих людей. Перед работой мастеру надо проверить стол на чистоту, наличие и исправность всех инструментов. Во время работы надо использовать защитные средства – маски, очки – для защиты органов дыхания, перчатки и специальную форму для защиты кожи, кепку или любой другой головной убор для защиты волос и головы. После работы надо убрать все инструменты и материалы на место, очистить стол от металлической стружки и прочего мусора. При этом надо не сдувать его ртом, а пользоваться щёткой и ветошью.

Вам нравится статья?

Интересно

Не уверен

Скучно

Возврат к списку

что подойдет для учебного заведения?

Расскажем за 9 минут о том, что написано на 131 странице 7 стандартов

---

Время чтения: 9 минут

Содержание статьи:

Мебель для школ, техникумов и других учебных заведений должна соответствовать ГОСТам и СНИПам, иначе ее использование грозит организации штрафом и дополнительными проверками. Регламентирующие документы содержат много информации, поэтому не всегда получается быстро найти требования к отдельным видам мебели. Чтобы сделать вашу жизнь проще, мы написали статью, в которой кратко изложили требования конкретно к металлической мебели.

Список регламентирующих документов

Требования к ученической мебели регламентируются внушительным списком нормативных документов. Вы можете изучить их, пройдя по ссылкам:
— ГОСТ 22046-2016 «Межгосударственный стандарт мебель для учебных заведений»;
— ГОСТ 16371-93 «Мебель. Общие технические условия»

;
— ГОСТ 30099-93 «Столы. Методы испытаний»;
— ГОСТ 28793-90 «Мебель. Столы. Определение устойчивости»;
— ГОСТ 18314-93 «Столы ученические лабораторные»;
— ГОСТ 11015-93 «Столы ученические»;
—СанПиН 2.4.2.2821-10 «Санитарно-эпидемиологические требования к условиям и организации обучения в общеобразовательных организациях».

Условно, мебель из металла для учебных заведений делится на 2 типа:
1. Рабочая мебель: верстаки, табуреты.
2. Подсобная мебель: шкафы, вешалки, стеллажи и т.д.

О требованиях к каждому типу мы расскажем отдельно.

Требования к рабочей мебели из металла

К рабочей мебели из металла относятся верстаки и табуреты, которые используются при оснащении мастерских в школах, колледжах и вузах.

1. Размеры верстаков должны соответствовать ростовым группам обучающихся

Существует 5 ростовых групп, по которым рассчитывается оптимальная высота рабочих верстаков и табуретов для школ и других учебных заведений. Замеры делают обычной рулеткой с допустимой погрешностью 1 мм.

Уроки технического труда в школе начинаются в 5 классе, поэтому высота ученических верстаков должна подходить для 3-х возрастных групп: No5, No6, No7.

Рост ребенка (см)	Ростовая группа мебели	Примерный номер класса учащихся	Высота от пола до сиденья стула, см	Высота от пола до столешницы стола, см
145-160	4	1-3 классы	38	64
160-175	5	4-7 классы	42	70
175-185	6	8-11 классы	46	76
Свыше 185	7	11 класс, колледжи, училища, техникумы, ВУЗы	50	82

Для этого можно:
1. Закупить учебную мебель с разными размерами;
2. Приобрести учебную мебель с функцией регулировки по высоте.

Второй вариант проще, так как обычно школы и другие учебные заведения испытывают нехватку свободных площадей под хранение.
Поэтому

ученические верстаки «Риал Стил» имеют ступенчатую регулировку высоты столешницы от 65 до 90 см, а входящий в комплект табурет от 46 до 62 см. Это делает их подходящими для возрастных групп учащихся средней, старшей школы, вузов и техникумов. Процесс регулировки простой, поэтому при необходимости вы легко поменяете высоту верстака перед началом нового урока.

Лайфхак. Проверить высоту верстака на соответствие росту ученика просто. Учащийся встает перед верстаком и ставит локоть согнутой руки на губки тисков. Если высота подходит ученику, то кончики пальцев выпрямленной ладони должны касаться его подбородка.  Посмотреть, как это выглядит, вы можете на этой картинке. Подростки легко справятся с этой задачей и смогут самостоятельно оценивать готовность рабочего стола перед началом урока.

2. Слесарные верстаки должны оснащаться защитным экраном (сеткой) высотой 65 — 70 см

Это позволит защитить находящихся рядом учащихся от травмирования металлическими частями обрабатываемых деталей. В стандартной комплектации верстаки «Риал Стил» оснащены таким необходимым минимумом. Но если вы хотите установить максимально возможную защиту, то мы изготовим

экран по всей длине столешницы.

3. Углы и ребра столешницы верстака и сиденья табуретов должны быть притуплены и не вызывать повреждений при нормальной эксплуатации

Это условие соблюдается для всей мебели. Но если вы хотите максимально обезопасить себя и своих учеников, то мы закруглим углы столешниц и сидений еще сильнее.

4. У верстаков и рабочих табуретов должно быть предусмотрено крепление каркаса к полу

Это необходимо, чтобы ученики не могли случайно опрокинуть на себя или товарища тяжелую металлическую мебель и получить увечья. Особенно это актуально во время перемен, когда учитель отсутствует в классе и не контролирует активные игры учащихся.

5. Цвет верстака не должен быть черным или белым

Слишком темные цвета поглощают свет и плохо влияют на эмоциональное состояние детей, слишком светлые – повышают яркость и чрезмерно слепят глаза. По этой же причине поверхности школьной мебели должны быть матовыми с коэффициентом отражения не выше 49%. Этот показатель можно измерить с помощью специального прибора – блескомера.

Приемка ученической мебели также регулируются ГОСТом. Чтобы оценить качество партии, достаточно проверить 5% изделий. Например, при заказе 30 верстаков проверьте как минимум 2 из них. Жесткие требования к рабочей мебели связаны с тем, что с ней чаще всего контактируют ученики. Для подсобной мебели список оцениваемых характеристик несколько меньше. Тем не менее, она также должна отвечать требованиям удобства и безопасности.

Требования к подсобной мебели из металла

К подсобной металлической мебели для учебных заведений относят шкафы, стеллажи, вешалки. От них требуется соответствие следующим параметрам.

1. Шкафы, стеллажи и вешалки из металла должны быть травмобезопасными,

На этапах выбора и приемки товара проверьте, чтобы:

а) элементы изделий не имели острых частей и заусенцев;

b) на поверхности мебели не было открытых отверстий диаметром более 7 мм;
c) отсутствовали элементы, которые снимаются без дополнительных инструментов;
d) комплект изделий включал в себя крепления к стене или полу.

Эти критерии логичны и любую мебель можно быстро и просто проверить на соответствие им.

2. Учебная мебель не должна создавать в помещении сильного специфического запаха

Интенсивность запаха оценивают и выражают в баллах от 0 до 5. Максимально допустимое значение для учебной мебели – 2 балла. Это означает, что изделие может иметь слабый запах, который обнаружит обычный человек, если обратить на это его внимание. Чтобы быть полностью уверенным в соответствии мебели этому параметру, выбирайте изделия из металла с полимерно-порошковым покрытием. Порошковые краски безопасны для человека и почти не выделят запаха, так как в них отсутствуют токсичные растворители и летучие вещества.

3. Учебная мебель должна выдерживать заявленные нагрузки

Все контролируемые характеристики и то, как их проверять, смотрите в ГОСТе. В качестве альтернативы подобным процедурам, вы можете обратить внимание на нагрузочные характеристики в паспорте каждого изделия. Их значения будут различаться в зависимости от назначения мебели.

Например, если шкаф приобретают для хранения одежды, то обычно достаточно, чтобы его полка выдерживала 20 кг. Если шкаф предназначен для хранения инструмента, то возможная нагрузка на полку может достигать 100 кг. Если вы хотите более подробную инструкцию о том, как выбрать качественный инструментальный шкаф, то читайте нашу статью «Купить инструментальный шкаф и победить: как обойти уловки поставщика». Если же вы хотите выбрать изделие из нашего каталога, то предлагаем вам сравнение серий инструментальных шкафов собственного производства.

Выбирая мебель в «Риал Стил», вы можете полностью быть уверены в ее надежности: она подтверждается многолетним опытом эксплуатации на производственных предприятиях, где требования к нагрузкам значительно выше, чем в учебном заведении.

Заключение

Требований к ученической мебели немало. Эта статья поможет помнить о них всех, чтобы не попасть в неприятную ситуацию. Сохраните эту статью в закладки и открывайте, когда будете выбирать металлическую мебель для школы, техникума или вуза.

Если задача выбора актуальна для вас уже сейчас – обращайтесь к нам! Вся наша мебель сделана по СанПину, наши изделия сертифицированы и полностью соответствует всем необходимым характеристикам. Типовые варианты учебной мебели смотрите в каталоге. Если у вас особые потребности по размерам или комплектации, то звоните или пишите нашим менеджерам – они подберут для вас оптимальное решение.

Также, возможно, вашему учебному заведению могут пригодиться шкафы для сотовых. О том, что это такое , читайте в нашей статье.

что это такое? Стол с тисками, двухтумбовый, складной и другие виды для слесарных работ

Мало какой инвентарь в гараже или мастерской востребован так, как хороший верстак. По одному взгляду можно понять, чем занимается его хозяин и с какими инструментами он привык работать. Удобное и функциональное рабочее место дорого ценится гаражными мастерами. В сегодняшней статье мы рассмотрим, что такое слесарный верстак и для чего он нужен.

Что это такое?

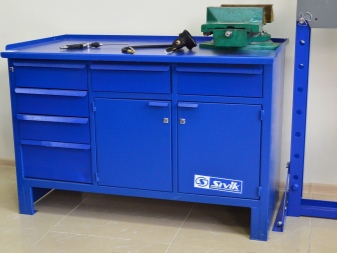

Слесарный верстак – это специализированный стол, на столешнице которого проводятся слесарные работы. Необходимо, чтобы он имел большой вес, был прочным и устойчивым. Эти условия нужны для того, чтобы при ударах, пилении, рубке и подобных работах он не шатался, не съезжал с места и не прогибался. В таких конструкциях применяют чугунные, трубчатые или сварные ножки. Чаще всего в роли столешницы выступает доска 40 или 50 мм толщиной. Лучше всего, если дерево будет твердой породы.

Чтобы избежать щелей между досками и не мучиться с подгонкой доски к доске, лицевую сторону столешницы обшивают листовым железом, алюминием, фанерой или линолеумом. Материал, которым будет обита верхняя сторона, зависит от вида работ, которые предполагается выполнять на столе.

Для увеличения веса и функционала верстака в нем могут быть расположены дополнительные инструментальные ящики (как правило, от 2 штук). Чтобы предотвратить скатывание инструмента и сверл, по краям располагаются небольшие выступы.

Для чего нужен?

Слесарный верстак – это вещь, необходимая почти в каждом гараже, если в нем происходят хоть какие-то ремонтные работы. А его присутствие в мастерской просто необходимо. Намного удобнее разместить деталь на столе и работать с ней, чем, не имея описываемого инвентаря, производить манипуляции на полу или колене.

Слесарный верстак – изделие довольно универсальное, поскольку его можно модернизировать практически под любые цели, которые поставит перед собой хозяин. На нем можно закрепить разные настольные инструменты (наждак, тиски).

Он может выступать в роле места для хранения всего гаражного инструмента, а при красивом оформлении инвентаря на задней стенке может стать настоящим предметом гордости своего владельца.

Особенности и устройство

В зависимости от сферы использования, слесарные верстаки имеют свои отличия и особенности. Их применяют для гаража, небольшой мастерской или автосервиса. Такие столы могут быть одноместными или многоместными. Многоместные столы для работы одного человека, при наличии достаточного места для его размещения, могут оказаться не очень удобными, да и нет особого смысла в такой установке.

Из-за большой длины на нем может располагаться несколько рабочих зон. Одна – для выполнения мелких работ, которые требуют высокой точности, а другая может стать местом для грубых операций. Однако такие условия становятся большим минусом, если в помещении работает несколько мастеров, а верстак присутствует только 1, хоть и многоместный. Либо мастера будут друг другу мешать, либо одному придется ждать, пока работу закончит другой.

Моделей и разновидностей слесарных верстаков очень много. И каждый из них предназначен для определенных работ на нем. Отметить основные достоинства и недостатки не удастся, поскольку каждый мастер их выявляет в процессе работы. Важно, чтобы пол в том месте, куда вы планируете установить свое приобретение, был идеально ровный. В противном случае возможны перекосы, шатание и выгибание конструкции под нагрузкой.

Так, купив себе верстак и укомплектовав его всем набором нужного инструмента, что имеется в мастерской, пользователь может столкнуться с проблемой нехватки места для работы с какой-то деталью. При покупке он никак не мог предусмотреть тот факт, что ему придется работать именно с деталью такого размера, а не чуть меньшей.

В другом случае, имея несколько выдвижных ящиков и заняв их инструментом, может появиться необходимость в хранении некоторой документации. Именно для нее свободного отсека может не хватить.

Как правило, все недостатки связаны с теми моментами, которые учесть не получится. Исходя из перечисленных проблем, можно сделать вывод, что в целом чем верстак больше и вместительнее, тем меньше будет трудностей с размещением всего необходимого, и мастер не столкнется с нехваткой рабочего пространства. При этом вспоминается присказка «много – не мало». Отчасти это так, только остается вопрос, будет ли в вашем помещении достаточно места для размещения верстака больших габаритов.

Кроме этого, большая конструкция подразумевает очень большой вес, и нужно как-то решить проблему установки этого «монстра» в обычном гараже.

Слишком большие конструкции – довольно специфичный инвентарь, и он не так востребован, как маленькие и средние. При необходимости некрупные верстаки можно передвинуть с гораздо меньшими трудозатратами, чем один большой. Если возникла необходимость перестановки в мастерской или гараже, то 2 маленьких верстака можно разместить углом, установить по 2 разным стенам, что позволит выиграть немного свободного пространства. С длинным верстаком такой номер не пройдет. Из всего вышесказанного, можно сделать вывод, что его размеры в некоторых случаях являются плюсами, а в других – минусами.

Столярные верстаки должны быть сертифицированы и отвечать всем требованиям ГОСТ, а это позволит применять их в производственных помещениях.

Какие бывают?

Существует большое количество разнообразных слесарных верстаков, предназначенных для разных целей и работ. Познакомимся с самыми популярными и актуальными из них.

Виды

Рассмотрим описание основных видов верстаков, которые применяются в условиях гаражной мастерской и легкого производства.

• Столярные. Этот тип верстака почти всегда полностью выполнен из дерева и предназначен для работы только с деревянными деталями. Такая модель может быть одноместной или двухместной в зависимости от количества человек, которые за ней одновременно работают. Оснащены продольными или поперечными тисками. В столешнице в обязательном порядке предусмотрены отверстия для установки деревянных упоров.

• Плотницкий, или плотничий. Этот верстак имеет ширину 1 м и длину 6 м. Такой размер необходим для работы с досками и их обрезками на заготовки. Доски зажимаются специальными клиньями и упорами.

• Слесарный. Описываемое изделие представляет собой рабочий стол, имеющий отсеки для хранения инструмента (ящики, полки). Современные устройства оснащены выдвижными металлическими ящиками, которые снабжены мощными направляющими, что легко выдерживают большой вес. При этом верстак не опрокидывается. Такие модели часто называют производственными. Задняя стенка служит вертикальным местом для размещения всевозможного инструмента, а светильник сверху обеспечивает хорошую видимость на рабочей поверхности.

• Настенный. Имеет внешний вид угловой доски, которая крепится к стене. В конструкции предусмотрены дополнительные упоры столешницы в стену, что исключает вероятность срыва конструкции. Описываемое изделие имеет возможность быстрого складывания.

• Переносные. Верстак такого типа оснащен складными телескопическими ножками, которые убираются в столешницу. Переносной верстак не занимает много места и его можно разметить даже на балконе или лоджии. В сложенном состоянии этот вариант довольно компактный, и его без всякого труда можно переносить с одного объекта на другой.

• Разборный. Может быть как деревянным, так и металлическим. Все детали скрепляются резьбовым способом.

• Ученический. Предназначен для обучения на уроках труда и размещается во многих учебных заведениях. Имеет чугунные ножки и столешницу из толстого дерева. Оснащен минимальным набором дополнительных приспособлений для постижения азов столярного ремесла.

• Для работы с электролобзиком. Это приспособление, которое позволяет работать с отрезным инструментом на высокой точности. На вид это небольшая платформа вытянутой формы, выполненная из пластика, но иногда из металла. Ее можно крепить на стол или ставить на пол. Конструкция напоминает станину от торцовочной пилы.

• Верстак для торцовочной пилы. Внешний вид этой конструкции очень похож на строительного козла. На столешнице по центру имеются специальные отверстия для крепления торцовочника. Большие модели имеют выдвижные подпорки с роликами на конце, что позволяет торцевать доски большой длины.

• Верстак аккумуляторщика. На первый взгляд это обычный слесарный стол, который немного переделан для ремонтных работ с аккумуляторами.

• Комбинированный верстак. Может быть использован как для столярных, так и для слесарных работ. На таком изделии можно одинаково хорошо и продуктивно работать с металлом и деревом. Предусматривается износостойкая столешница, усиленная листовым металлом. Служит долго.

Типы конструкций

Верстаки можно разделить и по типу конструкций.

• Однотумбовый. Как правило, это маленький верстак, поскольку тумба выполняет роль утяжелителя конструкции. Такие модели применяются в гаражах и небольших мастерских.

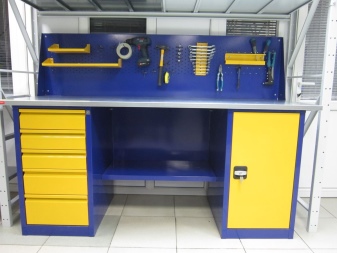

• Двухтумбовый. Этот верстак имеет большие габариты и вес, по сравнению с однотумбовым. На него можно устанавливать настольный инструмент большего веса и размера.

• Четырехтумбовый. Тяжеловесный габаритный верстак, за которым могут работать одновременно 2 человека. Такие модели в основном приобретают для использования на производстве.

• Бестумбовый. Данный верстак может быть установлен даже на балконе. В зависимости от модели он может иметь разные способы крепления к столу, на котором будет закреплен. По сути, это просто накладная металлическая панель на уже имеющийся стол для защиты его от механических повреждений.

Кроме того, варианты конструкции могут быть:

• разборные;
• подвижные – ножки верстака стоят на колесах, и при необходимости его можно перекатить;
• с дополнительными отсеками для хранения инструмента;
• с подсветкой рабочей зоны;
• с присутствием задней стенки.

Как выбрать?

Чтобы выбрать подходящий для вас слесарный верстак, нужно воспользоваться определенными правилами поиска оптимальной конструкции. В первую очередь, конструкция должна иметь такой размер, который поместится в отведенное для нее пространство.

Если имеется возможность, то лучше взять модель с запасом по размеру и весу. В дальнейшем вы сможете доукомплектовать свободное место по своему усмотрению.

Это должна быть модель с 2-мя полноценными тумбами и задним защитным экраном. Благодаря этому вы сможете размещать на своем рабочем месте большое количество инструмента.

Хорошим дополнением к самому изделию будет наличие в нем розеток и подсветки. Это избавит мастера от необходимости таскать удлинители и устанавливать дополнительное освещение. Розетки обязательно должны быть оборудованы защитой от короткого замыкания. На самых дорогих моделях могут присутствовать краны, по которым идет сжатый воздух. Это позволяет работать пневматикой на расстоянии от шумного компрессора.

Желательно, чтобы ширина рабочей зоны составляла не менее 80 см. Это позволит размещать большие детали, не опасаясь за их падение. Но не во всех гаражах есть взможность установить такое изделие. Если места мало, то выходом из этой ситуации будет приобретение углового верстака или более узкой модели. Оптимально, если зауженный вариант будет длиннее – это компенсирует недостаток ширины.

Если отдельная мастерская отсутствует, а необходимость в ремонтной зоне имеется, то выходом из такого положения может послужить маленький домашний верстак. У такой конструкции главный критерий – это компактность. Столешница у подобных верстаков маленькая, отсеки для инструмента небольшие. Поскольку описываемое изделие занимает часть комнаты, то для большей экономии места верстаки могут представлять собой что-то среднее между стеллажом и слесарным верстаком.

Для квартирного варианта можно использовать складную многофункциональную модель, которая размещается на балконе.

В условиях экономии пространства важным фактором является высота конструкции. Решают такую проблему раскладные верстаки с телескопическими ножками.

Оптимальной высотой верстака является та, при которой, стоя перед ним, ладонь полностью прилегает к столешнице, но при этом не сгибается спина и рука в локте. Для человека со средним ростом оптимальная высота может составлять 700-900 мм.

Как говорилось ранее, длина верстака может быть разной и зависеть от задач, которые на нем выполняются. Считается, что достаточной длиной для заданий, которые могут быть выполнены в условиях простого гаража, хватит показателей от 1,6 м до 2 м (также 2 тумб вполне достаточно). Гаражные слесаря аргументируют это тем, что у детали размеров 2 метра не может быть маленького веса, следовательно, поднять ее в одиночку будет довольно проблематично.

Слесарный верстак «Гефест-ВС-105-ЭПО» представлен далее.

Металлический верстак и основные требования к его конструкции

Несмотря на повсеместное распространение автоматизированного оборудования, значительную часть самых разнообразных работ приходится выполнять традиционным способом, применяя такие несложные инструменты, как зубило, молоток, ножовка и напильник. Чтобы оптимально использовать всё это оборудование, необходим специальный рабочий стол, который принято называть верстаком. Он может быть изготовлен из разных материалов, в том числе и из металла, хотя и не такого толстого, как тот, что идёт на сейфы. Существуют государственные стандарты, определяющие как геометрические размеры, так и правила использования этих столов.

Основные требования к конструкции верстаков и их величине

Во время проведения слесарных и столярных работ все необходимые инструменты должны быть под рукой. Кроме того, может потребоваться еще и документация. Поэтому металлические верстаки в обязательном порядке комплектуются полками и выдвижными ящиками, каждый из которых может быть разделён на отдельные ячейки. Хранить в них можно не только инструменты, но и всевозможные мелкие детали, а также заготовки изделий.

Стальной лист, который используется для покрытия поверхности верстака, должен быть ровным. Деформации металла и нарушения его целостности недопустимы. Большое значение придаётся горизонтальной направленности верхнего покрытия – даже самый незначительный наклон следует немедленно устранить.

Длина верстаков не нормируется, она зависит только от конкретных условий внутри мастерской. При этом допустимая высота стола – от 80 до 90 сантиметров. Минимальная ширина составляет 75 см.

Как и стеллаж из Перми, верстак должен быть максимально устойчивым. Это обеспечивается прочной конструкцией и оптимально подобранными геометрическими параметрами. Извлечение находящихся в ящиках запасных частей и инструментов не должны воздействовать на расположение центра тяжести.

Обязательной частью верстака являются устанавливаемые на его поверхности тиски. Если их несколько, то расстояние между ними должно быть не менее метра (отсчитывается от оси). Высота установки тисков делается такой, чтобы локоть работника находился на уровне губок. Для фиксации деталей используются сменные планки из стали. Они покрываются специальной насечкой, глубина которой должна составлять от 0,5 до 1 мм, а шаг – 2-3 мм.

Защитные приспособления

Если на верстаке работают одновременно два человека, то в целях безопасности посередине стола устанавливается специальный экран. Он может быть как сплошной, так и сетчатый. Во втором случае максимально допустимый размер ячейки составляет 3 миллиметра.

Аналогичные меры предпринимаются для защиты людей, проходящих или постоянно находящихся рядом с верстаком. Для этого защитные экраны устанавливают в непосредственной близости от рабочего стола. Это позволяет предотвратить получение травм из-за отлетающих в стороны фрагментов металла.
