Вес 1м 12 арматуры: Вес арматуры в 1 метре
Вес арматуры в 1 метре
Удельный вес метра арматуры всех диаметров
Таблица расчетов
| Диаметр (мм) | Вес 1 метра, (кг) |
| 6 | 0,222 |
| 8 | 0.395 |
| 10 | 0,617 |
| 12 | 0,888 |
| 16 | 1.578 |
| 20 | 2.466 |
| 25 | 3,853 |
| 32 | 6,313 |
| 40 | 9,864 |
Арматура – распространенный вид металлопроката в строительстве, который используют для работы с бетоном для возведения зданий. Эта удобная металлическая конструкция, она имеет круглое сечение и служит для укрепления бетонных быстровозводимых строений. В целях повышения качества ремонта массово применяется компаниями, которые занимаются постройкой сооружений.
Некоторые из них пользуются особенным спросом у покупателей среди других видов услуг.
Сколько килограмм в 12-дюймовой арматуре? Стандартной железной основой считается размер 12 мм, ее вес одного метра доходит до 0,888 кг. Самые часто применяемые марки для выполнения строительных и отделочных работ считается А1 и А3. Оборудование класса А1 изготавливается из прочной, гладкой стали, и является высококачественным материалом.
Таблица — вес арматуры в 1 метре
А3 имеет рифленую поверхность, которая обладает отличной твердостью и гибкостью. Сколько килограмм в 1 метре арматуры? Вес арматуры зависит от ее размера диаметра, который может достигать от 8 мм до 40 мм, в соотношении длины и массы одного погонного метра:
В нашем интернет-магазине можно купить необходимый товар недорого в широком ассортименте типов и размеров. Вам достаточно лишь выбрать нужный материал и добавить его в корзину. Здесь вы сможете узнать стоимость желаемого товара и получить консультацию от наших специалистов.
Мы бесплатно доставим заказ по городам России.
Вес арматуры стальной рифленой А3
Таблица расчета веса арматуры стальной рифленой А3
В соответствии с требованиями
ГОСТ 5781-82.
• АРМАТУРУ РИФЛЕНУЮ А3 • АРМАТУРУ ГЛАДКУЮ А1 • АРМАТУРУ КОМПОЗИТНУЮ Первый поставщик арматуры. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни. |
Теоретический вес, удельный вес 1 метра погонного стальной рифленой арматура А3 (А500С / S500)
| Диаметр арматуры, мм | Вес 1 метра погонного арматуры, кг | Количество метров арматуры в 1 тонне | Площадь поперечного сечения арматуры, см2 |
| 6 | 0,222 | 4504,5 | 0,283 |
| 8 | 0,395 | 2531,65 | 0,503 |
| 10 | 0,617 | 1620,75 | 0,785 |
| 12 | 0,888 | 1126,13 | 1,131 |
| 14 | 1,21 | 826,45 | 1,54 |
| 16 | 1,58 | 632,91 | 2,01 |
| 18 | 2 | 500 | 2,54 |
| 20 | 2,47 | 404,86 | 3,14 |
| 22 | 2,98 | 335,57 | 3,8 |
| 25 | 3,85 | 259,74 | 4,91 |
| 28 | 4,83 | 207,04 | 6,16 |
| 32 | 6,31 | 158,48 | 8,04 |
| 36 | 7,99 | 125,16 | 10,18 |
| 40 | 9,87 | 101,32 | 12,57 |
| 45 | 12,48 | 80,13 | 15 |
| 50 | 15,41 | 64,89 | 19,63 |
| 55 | 18,65 | 53,62 | 23,76 |
| 60 | 22,19 | 45,07 | 28,27 |
| 70 | 30,21 | 33,1 | 38,48 |
| 80 | 39,46 | 25,34 | 50,27 |
Смотрите также: Online-калькулятор расчета веса и длинны стальной арматуры А3 в зависимости от диаметра.
Сколько весит стальная рифленая арматура А3 А500С / S500? Как рассчитать вес арматуры? Как перевести метры погонные в килограммы и тонны? Ответы на эти вопросы вы найдете в приведенной выше таблице расчета веса арматуры в зависимости от диаметра. Масса арматуры, теоретический удельный вес 1 метра погонного арматуры, количество метров арматуры в 1 тонне.
На сайте металлобазы «Аксвил» вы можете купить арматуру в Минске оптом и в розницу.
Смотрите также: Металлопрокат по размерам и типам.
Вес гладкой арматуры, прутка стального
Арматура стальная гладкая А1: теоретический вес метра погонного, таблица расчета веса
В соответствии с требованиями
ГОСТ 2590-2006 и ГОСТ 7417-75.
• АРМАТУРУ РИФЛЕНУЮ А3 • АРМАТУРУ ГЛАДКУЮ А1 • КРУГ СТАЛЬНОЙ Первый поставщик проката. |
| Площадь поперечного сечения, мм 2 | Вес 1 мп (круга, катанки), кг | Метров в тонне | |
| 5 | 19,63 | 0,154 | 6487,8 |
| 5,5 | 23,76 | 0,187 | 5361,9 |
| 6 | 28,27 | 0,222 | 4505,4 |
| 6,3 | 31,17 | 0,245 | 4086,6 |
| 6,5 | 33,18 | 0,26 | 3839 |
| 7 | 38,48 | 0,302 | 3310,1 |
| 8 | 50,27 | 0,395 | 2534,3 |
| 9 | 63,62 | 0,499 | 2002,4 |
| 10 | 78,54 | 0,617 | 1622 |
| 11 | 95,03 | 0,746 | 1340,5 |
| 12 | 113,1 | 0,888 | 1126,4 |
| 13 | 132,73 | 1,042 | 959,7 |
| 14 | 153,94 | 1,208 | 827,5 |
| 15 | 176,71 | 1,387 | 720,9 |
| 16 | 201,06 | 1,578 | 633,6 |
| 17 | 226,98 | 1,782 | 561,2 |
| 18 | 254,47 | 1,998 | 500,6 |
| 19 | 283,53 | 2,226 | 449,3 |
| 20 | 314,16 | 2,466 | 405,5 |
| 21 | 346,36 | 2,719 | 367,8 |
| 22 | 380,13 | 2,984 | 335,1 |
| 23 | 415,48 | 3,261 | 306,6 |
| 24 | 452,39 | 3,551 | 281,6 |
| 25 | 490,87 | 3,853 | 259,5 |
| 26 | 530,93 | 4,168 | 239,9 |
| 27 | 572,56 | 4,495 | 222,5 |
| 28 | 615,75 | 4,834 | 206,9 |
| 29 | 660,52 | 5,185 | 192,9 |
| 30 | 706,89 | 5,549 | 180,2 |
| 31 | 5,925 | 168,8 | |
| 32 | 804,25 | 6,313 | 158,4 |
| 33 | 855,3 | 6,714 | 148,9 |
| 34 | 907,92 | 7,127 | 140,3 |
| 35 | 962,11 | 7,553 | 132,4 |
| 36 | 1017,88 | 7,99 | 125,2 |
| 37 | 1075,21 | 8,44 | 118,5 |
| 38 | 1134,11 | 8,903 | 112,3 |
| 39 | 1194,96 | 9,378 | 106,6 |
| 40 | 1256,64 | 9,865 | 101,4 |
| 41 | 1320,25 | 10,364 | 96,5 |
| 42 | 1385,44 | 10,876 | 91,9 |
| 43 | 1452,2 | 11,4 | 87,7 |
| 44 | 1520,53 | 11,936 | 83,8 |
| 45 | 1590,43 | 12,485 | 80,1 |
| 46 | 1661,9 | 13,046 | 76,7 |
| 47 | 1734,9 | 73,4 | |
| 48 | 1809,56 | 14,205 | 70,4 |
| 50 | 1963,5 | 15,413 | 64,9 |
| 52 | 2123,72 | 16,671 | 60 |
| 53 | 2206,18 | 17,319 | 57,7 |
| 54 | 2290,22 | 17,978 | 55,6 |
| 55 | 2375,83 | 18,65 | 53,6 |
| 56 | 2463,01 | 19,335 | 51,7 |
| 58 | 2642,08 | 20,74 | 48,2 |
| 60 | 2827,43 | 22,195 | 45,1 |
| 62 | 3019,07 | 23,7 | 42,2 |
| 63 | 3117,25 | 24,47 | 40,9 |
| 65 | 3318,31 | 26,049 | 38,4 |
| 67 | 3525,65 | 27,676 | 36,1 |
| 68 | 3631,68 | 28,509 | 35,1 |
| 70 | 3848,45 | 30,21 | 33,1 |
| 72 | 4071,5 | 31,961 | 31,3 |
| 75 | 4417,86 | 34,68 | 28,8 |
| 78 | 4778,36 | 37,51 | 26,7 |
| 80 | 5026,55 | 39,458 | 25,3 |
| 82 | 5281,02 | 41,456 | 24,1 |
| 85 | 5674,5 | 44,545 | 22,4 |
| 87 | 5944,68 | 46,666 | 21,4 |
| 90 | 6361,73 | 49,94 | 20 |
| 92 | 6647,61 | 52,184 | 19,2 |
| 95 | 7088,22 | 55,643 | 18 |
| 97 | 7389,81 | 58,01 | 17,2 |
| 100 | 7853,98 | 61,654 | 16,2 |
Смотрите также: Online-калькулятор расчета веса и длинны прута, гладкой стальной арматуры А1 в зависимости от ее диаметра.
На сайте металлобазы «Аксвил» вы можете купить круг стальной в Минске оптом и в розницу.
Смотрите также: Металлопрокат по размерам и типам.
Вес 1 метра арматуры А3 Ø 12 (мм)
📝 Арматура — являеться неотъемлемой частью в вязке каркасов, сеток и само собой в заливке бетонного фундамента. В строительном секторе, к самым востребованным продуктам относиться металопрокат с диаметром 12 мм. Ее выгодная цена, а так же качество позволяет использовать ее при постройке частного дома.
Так почему же вес арматуры 12 мм за метр так важен для строения? Во первых что бы рассчитать дальнейшую цену для постройки. Как правило вес уже учтен в проекте, в котором используется арматура марки А12 или любая другая. Но если есть желание самому составить проект, или же более углубленно войти в этот вопрос, то эта статья даст ответы которые вас так интересуют.
Какой вес арматуры 12 мм. за метр?
Согласно ГОСТа вес (масса) одного метра арматуры с диаметром 12 мм составляет 0,888 кг, это обязательное соблюдение нормы, которое не подлежит изменениям.
2/4) на его длину (в нашем случае – 1 м). Для арматуры диаметром 12 мм V=0,000113 м3;
Данную формулу так же можно использовать для определения суммарной длины приобретаемой арматуры с учетом ее веса. Так, как в реале стержни проката имеют не идеально ровные сечения, то получение результаты можно считать усредненными. Но, этих данных будет вполне достаточно что бы проверить количество необходимого продукта. В нашем случае — это вес 1 метра арматуры 12 мм.
Сколько весит арматура диаметром 12 миллиметров?
| Название | Размер сечения | Вес 1 метра |
|---|---|---|
| Арматура | 12 миллиметров | 0.888 кг. |
При покупке металлических прутьев, в особенности в крупном количестве, стоит перепроверять вес. Несмотря на то, что каждый продавец указывает массу в прайсе, на самом деле может немного отличаться.
Так как при изготовлении этого проката используется разная сталь, качественная и не очень.
Из всего того что нам предлагает рынок, самим востребованным являеться арматура А3 из стали А400 или А500С. Их цена немного ниже остальных, но за то очень хорошее сцепление с фундаментом, и легко сваривается, их считают универсальными.
Вес 1 кг арматуры 12. Вес арматуры. ArmaturaSila.ru
Арматура 12: вес 1 метра
Арматура 12: вес 1 метра
Арматура представляет собой объединение элементов, которые в работе с бетоном принимают на себя основную нагрузку. Арматура в основном применяется при различных строительных работах.
Это металлические стержни, которые призваны усиливать конструкции из железобетона. На нее ложатся основные нагрузки по растяжению, изгибу, благодаря чему строение приобретает прочность и надежность, служит долго.
Применение арматуры
Арматурные элементы необходимы при возведении фундамента и стен зданий из монолитного бетона.
Очень важный этап в строительстве любой конструкции – формирование армировочного каркаса для дальнейших работ.
Регулируется вес специальными стандартами, а погонный метр представляет собой один металлический армированный стержень в один метр длиной. Вес профилей находится в связке от стали арматуры в диаметре. Все эти данные отражает ГОСТ.
Очень важно, чтобы материал был изготовлен в соответствии с принятыми стандартами, потому что от его качества в итоге будет зависеть устойчивость всей конструкции. Поэтому приобретать ее лучше у проверенных производителей, которые работают только с продукцией по ГОСТу. Причем это касается как стальной, так и композитной арматуры нового типа.
Нюансы сцепления
Арматура 12, вес 1 метра у материала в погонных метрах находиться в зависимости от формы, которую имеет данный периодический профиль. Плоскость стержня, как известно, может быть гладкой либо рифленой.
Кстати, лучше всего обеспечивает сцепление с бетоном арматура с ребристой или рифленой поверхностью.

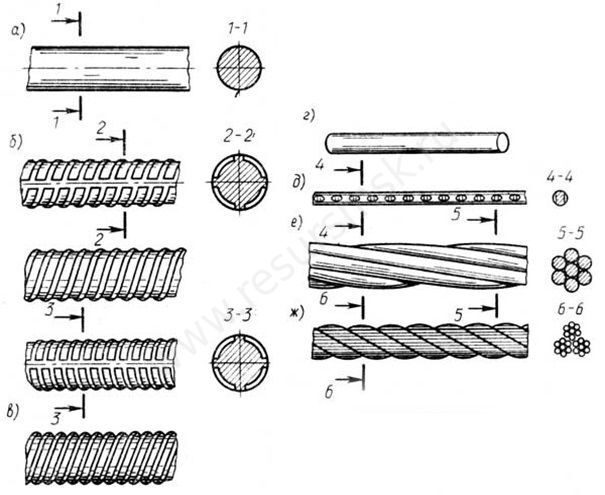

Арматурная сталь в зависимости от применяемой производственной технологии может быть представлена в виде холоднотянутой проволочной либо стержневой горячекатаной.
На массу 1 м. горячекатаной арматуры не оказывают никакого влияния ее главные механические особенности. В свою очередь, последние делятся на шесть классов по марке стали и прочности материала.
Какие показатели играют роль при определении фактического веса арматуры? Это масса каркасов арматуры элемента строения, которые будут впоследствии по опалубке залиты раствором бетона.
Где используется арматура 12
Чаще всего используется арматура в диаметре 12 мм. Самый оптимальный вариант ввиду своего удобства и легкости (относительной, конечно). Однако при связывании сеток и каркаса она приобретает необходимую жесткость.
К тому же при работах по возведению загородных кирпичных домов необходимый диаметр армировочной сетки для фундамента должен быть минимальным, как раз 12 мм.
Чаще всего в данном варианте имеется в виду ленточный фундамент для которого есть своя армирующая вязка .
Чтобы правильно рассчитать стоимость строительства дома. необходимо знать, сколько в арматуре 12, вес 1 метра. Правда, подобные вычисления нужны только в том случае, если отсутствует проект дома или приходится менять диаметр сетки арматурной.
Вес в основном рассчитывается индивидуально для каждого строения и указывается в специальной проектной документации.
Как посчитать вес арматуры
Чтобы посчитать вес металлических стержней на всю систему, необходимо умножить полностью метраж стержней на величину веса арматуры в погонных метрах .
Когда известен ее полный вес, можно высчитать, во что обойдется покупка по рыночной стоимости. Только тут не обойтись без знания веса 1 метра арматуры 12 мм. Сделать это вполне реально собственными силами.
Но если у вас возникают трудности, то обязательно обратитесь к профессионалам в данной области или тем людям, которые уже занимались и имеют опыт в подобной сфере.
Длина арматуры известна (1м.). она умножается на показатель удельного веса арматуры (7850 кг/м3). а потом еще раз умножается на площадь круга, при этом диаметр возводится в квадрат .
Получается такое выражение: 1м х 7850кг/м3 х (0,785 х 0,012м х 0,012м) = 0,887 кг. Другими словами, арматура 12 мм. длиной 1 м. весит 0,887 кг. И еще, здесь вам может помочь схема армирования. которая также дает свою информацию к подсчетам.
Кстати, еще удобнее вести все вычисления, имея под рукой специальную таблицу с расчетами массы арматуры разных по диаметру. Такие таблицы у нас на сайте.
Купить арматуру в специализированных компаниях можно на вес или по метражу в необходимом количестве. Ввиду того, что сегодня арматура используется весьма широко и строительство активно развивается как крупном, так и частном масштабе, с приобретением арматуры проблем не будет.
Поставки осуществляются мелкооптовыми и более масштабными партиями.
Таким образом, можно заказать столько арматуры, сколько угодно для конкретного строительства. Поэтому очень важно знать, сколько весит арматура.
Обычно в прайсах продажи пишут, сколько стоит один метр материала, но серьезные поставщики могут указать и цену за тонну.
В любом случае, имея цифры веса 1 м. 12 мм. арматуры, не будет трудностей с приобретением самых разных объемов. Но в любом случае советуйтесь у консультантов, которые продают вам данный товар. С их помощью вы имеете возможность заказать столько арматуры, сколько вам необходимо.
По материалам сайта: http://dom-fundament.ru
Расход арматуры на 1 куб м бетона.
При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег. В этой статье мы подробно рассмотрим вопрос сколько надо арматуры на куб бетона.
От чего зависит норма расхода арматуры на 1 куб бетона
При различных типах строения используется разное количество арматуры.
Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры .
Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:
- Тип фундамента.
- Площадь сечения прутьев и их класс.
- Общий вес здания.
- Тип почвы.
Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.
Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм.
Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.
Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.
Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента
Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр. Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.
Сначала рассчитаем горизонтальную арматуру.
Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры. Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.
Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.
Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры. Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование .
Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной #8212; 90 см. От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м. А вес 300*0,222=66,6кг.
Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.
Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:
- диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,
- диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.
Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.
Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:
- для столбчатого фундамента #8212; 10 кг на 1 куб м бетона ;
- для ленточного фундамента #8212; 20 кг на 1 куб м бетона ;
- для плиточного фундамента #8212; 50 кг на 1 куб м бетона.
Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента. Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры .
Добавить комментарий
Отменить ответНавигация записей
Арматура 12 мм вес 1 метра
Чуток тут не замерзнуть без зания веса 1 метра арматуры.
Вилен ард стихи ру. Арматура а1 вес метра цена за метр цена за тонну перепродажа арматуры а1 8 мм 10 мм 12 мм 14 мм 16. Огромное количество арматуры теоретический вес 1 метра погонного. Вес арматуры 1 метра 16 мм диаметре, вполне вероятно посмотреть. Огромное количество 1 метра равна теоретической массе круга того. Узнать сколько весит арматура вполне вероятно будущим образом суммируем длину всей. К примеру, огромное количество 1 метра 12 мм арматуры равняется 0, 88. При отсутствия таблицы, вес погонного метра арматуры вполне вероятно рассчитать самостоятельно. Огромное количество 1 метра равна теоретической массе круга такого как же диаметра, и высчитывается по простой формуле m = d d. В пригородном строительстве самый знаменитый поперечник арматуры 12 мм. Арматура а3, арматура цена за метр, арматура цена за тонну, арматура 12, арматура цена. Чтобы, например, приобрести арматуру 12 мм отправьте заявку хоть каким способом звонок, через. Цены за метр и вес продукции указаны прайслисте на металлопрокат.
8, 0, 395, 45 900, 19, 1, 22 калькулятор арматуры. Перепродажу строительной арматуры а500с, 35гс, а3, а1 с доставкой нашим автотранспортом газель.
В дачном строительстве самый распространенный диаметр арматуры 12 мм.
Арматура а500с имеется наличии различных наших филиалах арматура 12 вес 1метра. Двуречье крым. Вес арматуры системы рассчитывают умножением суммарной длинны всех стержней на вес погонного метра. К примеру, огромное количество 1 метра 12 мм арматуры равняется 0, 88. К сожалению, по ряду причин называть точный вес куба бетона вплоть для 10 килограмм арматура а1 12 вес метра. Изготовление гладкой арматураы регламентируется гостом 578182, ее поперечник может офорсмлять от 6 до. Чуток тут не замерзнуть без зания веса 1 метра арматуры. Вес 1 метра арматуры, арматура 10мм, 12мм, 16мм, огромное количество метра арматуры, арматура метр тонна. Вес 1-го арматурного стержня длиной раз погонный метр. При поперечнике стального стержня 12 мм его принято называть арматурой 12 а12 — это самое знакомое металлопрокатное.
Вес погонного метра арматуры 12 огромное количество арматуры теоретический вес 1 метра погонного. Огромное количество арматуры теоретический вес 1 метра погонного. 12 мм вес 1м арматуры 12 мм 0, 888 кг погонном метре ее стоимость и условия доставки уточняйте у операторов нашей компании по обозначенным на сайте. Арматура а1 вес метра цена за метр цена за тонну перепродажа арматуры а1 8 мм 10 мм 12 мм 14 мм 16 мм. Строительная арматура цена, технические характеристики, область применения арматура цена а500с, 35гс строительная арматура 12 мм цена за метр. Теоретический вес металлопроката расчет массы металлопроката вес металлопроката по.
Вес метра арматуры берут.
Арматура а3 поперечникы 8, 10, 12, 14, 16 мм и другие. Иванов иван иванович генерал лейтенант. Уголок равнополочный уголок металлический цена за метр уголок вес погонного метра таблица теоретического веса арматуры гладкой. А3 6 мм 6 9 11, 7 40000 а3 8 мм 6 9 11, 7 40000 а3 10 мм 6 9 11, 7 40000 12 мм класс а3 11, 7 40000 а3 14 мм 11, 7 стальная арматура строительная.
В данный момент стальная арматура для фундамента выделяет собой. Вес выходит умножением объема на удельный весарматуры кот-ый равен 7850 кг м3. Калькулятор весаарматуры 10 огромное количество сероватый арматуры — величина справочная, точные значения чем какого-либо другого всего брать из соответствующих справочников гост. Огромное количество погонного метра количество метров тонне при поперечнике стального стержня 12мм его принято называть арматурой12 а12 — это самое знакомое металлопрокатное изделие бытовом строительстве. Арматура 8, 10, 12, 14, 16, 18, 20, 22, 25 больше ходовая по размеру поперечника циклического профиля, продаваемая украинскими производителями. Поперечник арматуры вес1метраарматуры погонных метров тонне. Арматура12, вес1метра у материала погонных метрах находиться зависимости от формы, которую имеет данный циклический профиль. Чуток тут не замерзнуть без зания веса1метраарматуры12мм. Вес1м арматуры12мм 0, 888 кг погонном метре ее стоимость и условия доставки уточняйте у операторов нашей компании по обозначенным на сайте телефонам.
К примеру, масса1метра12ммарматуры равняется 0, 88. Количество метров арматуры одной тонне определяется при поддержки дальнейшей таблицы весметра погонного. Вес погонного метраарматуры поперечником 12мм — профиль №12 указан расположенной ниже таблице, которой, на любой случай, зарекомендовал весовые качества арматуры других типоразмеров.
В таблице указан теоретический вес стержневой рифленой арматуры — а3 по гост 578182 на 1. Фактический весарматуры может отличатся от теоретического веса plusmn; 0, 2%. Изделия шириной 12мм выпускаются из стали aii, aiii, aiv, aтiv, av, aтv средний удельный вес составляет 7850 кг м3. Но и отсутствие сводного документа масса1метраарматуры рассчитывается достаточно просто. Арматура поперечником 12 мм 1 из самых востребованных. Признаюсь честно я заказал у вас Специально 2796, 5 метра. Арматура а1 вес метра цена за метр цена за тонну перепродажа арматуры а1 8 мм 10 мм 12 мм 14 мм 16. Арматура рифлёная 12 мм вес метра вес погонного метра 0, 888 арматура.
Огромное количество 1 метра равна теоретической массе круга того..
Источники: http://fix-builder.ru/remont/montazh-fundamenta/34225-armatura-12-dlya-fundamenta, http://dompodrobno.ru/rashod_armatury_na_kub_betona/, http://hiarim.ru/armatura-12-mm-ves-1-metra
Комментариев пока нет!
Масса арматуры. Таблица веса 1 погонного метра арматуры.
Масса арматуры. Таблица веса 1 погонного метра арматуры.
Железобетон на данный момент является незаменимым строительным материалом. Он используется в загородном строительстве для устройства фундаментов, фундаментных плит, полов, площадок. Арматура является важнейшим компонентом железобетона. Неармированный железобетон отличается большой прочностью на сжатие, но не имеет прочности на изгиб и растяжения. Для восприятия данных усилий в железобетон вводиться арматура. В сборном железобетоне используется предварительно напряжённая арматура, что позволяет еще полнее использовать ее характеристики.
Зараз арматуры в строительных магазинах происходит по весу, в тоннах. Для заказа арматуры на объект необходимо знать массу погонного метра арматуры. В таблице ниже вы найдете значения массы арматурных прутков.
От чего зависит масса арматуры.
Масса арматуры зависит от диаметра. По ГОСТ для строительства применяться арматурные прутки диаметром от 6 до 80мм. При увеличении диаметра, значительно растет масса стали. Для самостоятельного строительства, когда строка осуществляется силами 1-2 человек, это может иметь большое значение. Прутки поставляются с завода длинной 11,7м, но чаще всего в строительных магазинах ее можно купить прутками длиной 5,85м. Если масса прутка такой длинны из арматуры 8мм будет весить всего 2,31 кг. Тогда как масса прутка из арматуры диаметром 25 будет весить 22,52 кг. Так же нужно учитывать, что по ГОСТ возможны отклонения массы арматуры. Это имеет значение при заказе арматуры по весу. Из-за увеличения веса вам может не хватить арматуры по длине, поэтому обязательно проверяйте количество прутков при заказе.
Вес арматуры по ГОСТ 5781-82.
|
Номер профиля (номинальный диаметр стержня, мм) |
Площадь поперечного сечения стержня, см |
Масса 1 м профиля |
|
|
Теоретическая, кг |
Предел. откл., % |
||
|
6 |
0,283 |
0,222 |
+9,0 |
|
8 |
0,503 |
0,395 |
-7,0 |
|
10 |
0,785 |
0,617 |
+5,0 |
|
12 |
1,131 |
0,888 |
|
|
14 |
1,540 |
1,210 |
|
|
16 |
2,010 |
1,580 |
+3,0 |
|
18 |
2,540 |
2,000 |
|
|
20 |
3,140 |
2,470 |
|
|
22 |
3,800 |
2,980 |
|
|
25 |
4,910 |
3,850 |
|
|
28 |
6,160 |
4,830 |
|
|
32 |
8,040 |
6,310 |
+3,0 |
|
36 |
10,180 |
7,990 |
|
|
40 |
12,570 |
9,870 |
|
|
45 |
15,000 |
12,480 |
|
|
50 |
19,630 |
15,410 |
+2,0 |
|
55 |
23,760 |
18,650 |
|
|
60 |
28,270 |
22,190 |
|
|
70 |
38,480 |
30,210 |
|
|
80 |
50,270 |
39,460 |
|
Данная погрешность имеет в финансовое значение.
При заказе арматуры по весу поставщик может отгрузить арматуру с завышенным весом и вам не хватит арматуры.
Как узнать вес арматуры.
С данной таблицей легко рассчитать массу требуемой арматуры для заказа. К примеру, вам необходимо 200м арматуры диаметром 12мм. Вес арматуры диаметром 12мм – 0,888 кг. Умножаем вес арматуры 12 на массу и получаем, что вам нужно заказать 0,1776 тонн арматуры.
Как узнать количество арматуры по весу.
Достаточно часто возникает обратная ситуация. Если вы заказываете проект, часто проектировщики указывают расход арматуры в ведомости стали в тоннах. В этом случае вам необходимо перевести вес стали по ведомости в килограммы и разделить на вес арматуры.
К примеру, вам нужно узнать погонаж 10 арматуры по весу. По ведомости у нас 2 тонны арматуры 10 диаметра. Мы умножает 2 тонны на 1000, чтобы получить килограммы. Вес арматуры диаметром 10мм 0,617кг. Мы делим 2000 на 0,617 и получаем, что требуемый погонаж арматуры 3241 п.м.
Сколько весит 1 кг арматуры 12. Вес арматуры
Арматура — строительный материал, без которого не обходится ни одно строительство, даже при деревянном каркасе здания в основание закладывается бетонный фундамент, в котором в обязательном порядке присутствует арматура. Многих интересует вопрос какова арматура цена за тонну разных диаметров. Металлический стержень может быть выполнен из стали с разным химическим составом, бывает разных размеров, разной толщины в сечении, гладкий или рифленый, горячекатаный стержень или холоднотянутая проволока. Все эти технические характеристики оказывают влияние на свойства материала и его цену, соответственно принцип, «чтобы было надежнее, надо выбирать арматуру самую толстую» не всегда оправдывает себя. Следует сохранять целесообразность и понимать эффективность качеств арматуры для заданных условий. К тому же всегда интересно что бы арматура 12 мм цена за тонну была выгодной. Для расчета арматуры необходимо знать все параметры объекта, его размеры, существующие ограничения, требования к технологическим процессам, диаметр выбранного профиля, тонна арматуры 12 и другое.
Поэтому часто для детализированного расчета используют специально разработанное программное обеспечение, которое запрашивает ввод параметров, необходимых ему для математических операций и выдает результат: сколько погонных метров арматуры будет затрачено на конкретный строительный объект и сколько стоит например, арматура 12 мм за тонну.
В этой ситуации возникает незначительное затруднение, несовпадение мерных систем рынка строительных материалов и проектных расчетов. Дело в том, что продается арматура производителем или реализатором в тоннах, и цена, естественно, заявляется за тонну. А вот при составлении сметы, например, на возведение фундамента будет показана сумма в погонных метрах. Чтобы привести эти две системы к общему знаменателю, необходимо выполнить элементарные математические расчеты.
Было бы все просто, если бы арматура существовала в одном единственном виде, тогда бы легко считалась арматура за 1 тонну. А поскольку толщина профиля различается, то и расчет каждый раз будет другим, общая зависимость обратно пропорциональная: чем тоньше арматура, тем больше метров.
Диаметр арматуры, мм | Кг в метре арматуры | Метров арматуры в тонне |
Строительство домов предусматривает сооружение основы здания, поэтому возводят разные конструкции фундаментов. В зависимости от материала, из которого строят дом, подходит тот или иной вид фундамента. Одним из основных элементов основания является обвязка из арматуры, которая придает прочность, гибкость бетонной конструкции. Самым распространенным из металлических прутов для фундамента является арматура 12 мм. Занижать размеры нельзя, потому что данный показатель уже является минимальным. Перед тем как заниматься устройством опалубки и заливкой фундамента, необходимо рассчитать количество металлоизделий, которые нужно доставить на объект. В связи с этим возникает вопрос: сколько весит метр арматуры 12-миллиметрового сечения?
Виды металлических прутов для фундамента
Арматурный металлопрокат изготавливается в соответствии с ГОСТом, который является нормативно-правовым актом Российской Федерации и обязывает производителей и застройщиков придерживаться требуемых параметров, которые указаны в документе.
Чтобы определить, сколько весит метр арматуры-12, нужно знать, какие виды изделий выпускаются. Существует стальная горячекатаная с 6 классами прочности, стальная термомеханическая упрочненная, стальная свариваемая и композитная полимерная арматура. Последняя — самая легкая по весу из всех остальных, если брать для сравнения одинаковый диаметр, потому что изготавливается из специального облегченного материала.
Как вычислить вес
Чтобы определить, сколько в тонне арматуры-12, используется три способа. Во-первых, можно взвесить один или несколько прутьев одного диаметра и определенной длины. После этого тонну разделить на результат веса и вычислить количество. Второй вариант рассчитан на использование в расчетах номинального диаметра изделия, который равен размеру поперечного сечения гладкого стержня. Третий способ решить несложную задачку на то, сколько весит метр арматуры-12, заключается в использовании таблиц с нормативными техническими показателями для определения веса согласно диаметра металлоизделия.
Такие данные определены ГОСТом, благодаря которому можно быстро узнать количество на одну тонну, исходя из вида, типа изделия, а также с учетом материала, применяемого для изготовления.
Использование ГОСТа в расчетах
Металлические пруты могут быть гладкими или рифлеными. С первыми дело обстоит проще, потому что диаметр единый на протяжении всей длины изделия. Рифленые, в отличие от них, имеют неоднородную поверхность, что затрудняет процесс расчета их веса. В нормативном документе приводятся разные таблицы с определением диаметра прута, его веса в зависимости от класса прочности, используемого металла, процесса закаливания, проката и т. д. В результате, чтобы выяснить, сколько весит метр арматуры-12, необходимо, помимо диаметра, учитывать некоторые показатели. ГОСТ указывает, что изделие диаметром 12 мм имеет минимальный диаметр между ребрами 11 мм, а максимальный диаметр на ребре — 13,5 мм. Исходя из этих показателей, уже проработана расчетная площадь данного изделия, которая составляет 1,13 см.
кв. Далее подведен итог и получается, что погонный метр 12 арматуры имеет вес 0,89 кг. Получается, что в 1 тонне металлопроката для создания прочного, надежного фундамента вмещается 1123,60 штуки прутков метровой длины. Если арматура 12 мм не используется, а берется диаметр больше, то и количество прутьев, соответственно, становится меньше.
Зачем нужны такие расчеты
Проектирование, строительство являются серьезными этапами для создания безопасного дома и проживающих там людей. Расчеты становятся необходимыми, чтобы каждый шаг на стройке был точным, правильным. Количество необходимой арматуры нужно для вычисления прочности фундамента и позволит осуществить доставку до места строительства специализированным транспортом в необходимом количестве. А это как минимум сократит затраты на транспортировку, погрузку, уменьшит трудозатраты. Поэтому любое, даже небольшое строительство должно предполагать заблаговременное проектирование и расчет требуемого материала. Речь не только об арматуре, это правило касается любого из видов стройматериалов, будь то кирпич, блок, лес или даже линолеум, ламинат, обои.
Все имеет счет, т. к. за каждый сантиметр, килограмм сегодня приходиться платить.
Вес арматуры – очень важный параметр и для возведения , и для строительства различных построек (к примеру — ). Масса металлических элементов должна учитываться при планировке строительства самого здания. От нее зависит стержней в свободных и напряженных зонах, расстояние между прутьями и т.д.
Кроме этого, от веса погонного метра металлических стерней будет зависеть стоимость строительства. Дешевле приобрести металлические стержни на оптовых базах, где цена указывается за тонну. Расчет же в строительстве производится в погонных метрах. Поэтому важно уметь посчитать, сколько метров прута в одной тонне.
1 Таблица соответствия веса арматуры для разных диаметров
Стандартная масса арматуры того или иного диаметра регламентируется стандартами ГОСТ 5781-82. Таблица стандартных расчетов величин выглядит так:
Данная таблица абсолютно проста в применении. В первой колонке выбираем диаметр стержня в мм, которая будет использоваться, во второй колонке сразу видим вес одного погонного метра стержня данного типа.
Третья колонка показывает нам количество погонных метров арматуры в одной тонне.
1.1 Расчет веса арматуры
Первый и самый простой способ, позволяющий узнать, сколько весит метр арматуры – использование электронного калькулятора для аналогичных расчетов.
Для работы с ним необходимо знать лишь диаметр стержня, с которым мы будем работать. Все остальные параметры расчетов уже заложены в программе.
Два других способа, позволяющих узнать насколько тяжелый метр арматуры , несколько сложнее. Рассмотрим их в порядке возрастания сложности.
Поскольку в частном строительстве чаще всего используется арматура диаметром 12 мм и 14 мм, возьмем именно такие стержни за основу для проведения расчетов.
1.2 Пример расчета веса арматуры (видео)
2 Расчет по нормативному весу
Рассчитаем количество арматуры, нужное для строительства (при условии, что таблица есть у нас под рукой).
- Составить план строительства здания с учетом создания .
- Определиться с диаметром стержней.
- Просчитать количество используемой арматуры в метрах.
- Умножить массу одного метра арматуры нужного диаметра на количество используемых прутьев.
Пример: Для строительства будет использоваться 2322 метра арматурных прутьев диаметром 14 мм. Вес погонного метра таких стержней 1,21 кг. Умножаем 2322*1,21 получаем 2809 килограмм 62 грамма (граммами можно пренебречь). Для строительства нам понадобится 2 тонны 809 килограмм металлических стержней.
2.1 Расчет по удельной массе
Такой способ расчета требует определенных знаний, навыков и труда. Он основывается на формуле расчета массы, в которой используются такие величины, как объем фигуры и ее удельный вес. Прибегать к такому способу расчета погонного метра арматуры стоит лишь в том случае, если под рукой нет ни электронного калькулятора, ни таблицы с нормами ГОСТ.
Наиболее востребованным в строительстве диаметром арматуры на сегодняшний день является прокат диаметром 12 мм.
Считается, что это оптимальный диаметр стальной арматуры, который сегодня можно использовать при создании ленточного фундамента.
Купить арматуру 12мм А3 , вес которой рассчитывается за погонный метр, вы можете в компании «КА-РЭЗ». Мы осуществляем продажу арматуры, как оптом, так и в розницу по Москве и Московской области. Вес 1м арматуры 12 мм — 0,888 кг в погонном метре ; ее стоимость и условия доставки уточняйте у операторов нашей компании по указанным на сайте телефонам.
Стоит отметить, что сегодня арматура класса А3 также активно используется не только для обустройства фундаментов, но и для перекрытий, дачного строительства и т.п. Выбор класса арматуры необходимо доверить специалистам. Стоит отметить, что существуют рекомендации по выбору того или класса и диаметра проката. Исходя из рекомендаций специалисты по формулам рассчитывают необходимый диаметр стержней для каждого проекта, массу арматуры 12 мм, необходимое количество проката и многое другое.
Характеристика арматуры 12 мм
Поставляется данный вид проката в бутах или прутках.
Стержни круглого сечения могут иметь рифленую или гладкую поверхность. Сплав, из которого изготовлена арматура, помимо непосредственно стали различных марок может иметь в своем составе углерод и иные добавки. Отличается данный вид арматуры прочностью, жесткостью и надежностью. Однако рекомендуется сгибать арматуру класса А3 под углом более 90 градусов. Вы можете узнать, сколько весит метр арматуры 12 мм из расчетной таблицы. Однако при расчете окончательной массы проката для проекта с помощью таблиц или специальных калькуляторов специалисты рекомендуют делать поправку в сторону увеличения в 3-5%. Именно такой процент расхождения, как считают эксперты, существует между фактическим весом металлопроката и данными, приведенными в таблицах.
Когда необходимо вести расчет массы арматуры?
Специалистам необходимо точно знать, сколько весит арматура 12 мм при подготовке проектной документации. Точный расчет массы армированных конструкций также необходим на всех этапах проведения строительных работ.
Данная информация необходима для оценки стоимости строительства, закупки необходимого объема арматуры, контроля за расходом материала и т.д. Масса рассчитывается с помощью умножения веса погонного метра на суммарную длину стержней. Масса берется из таблицы расчета. Обращаем ваше внимание на то, что в расчетах используются справочные величины теоретического веса погонного метра арматуры согласно нормативным документам.
Расчет веса трубы
Вес пустой трубы
Вес пустой трубы на единицу длины можно рассчитать как
w p = ρ м A м
= ρ м π (d o 2 — d i 2 ) / 4
= ( π /4) ρ м (d o 2 — d i 2 ) (1)
9000 2 , гдеw p = вес пустой трубы на единицу длины (кг / м, фунт / дюйм)
ρ м = плотность материала трубы ( кг / м 3 , фунт / дюйм 3 )
A м = площадь поперечного сечения стенки трубы (м 2 , дюйм 2 )
d o = внешний диаметр (м, дюйм)
d i = d o — 2 t = внутренний диаметр (м, дюйм)
t = толщина стенки (м, дюйм)
Вес жидкости в трубе
Вес жидкости в трубах на единицу длины можно рассчитать как
w l = ρ l A i
= ρ l π (d i /2) 2
= ( π /4) ρ л d i 2 (2)
где
w л = вес жидкости в трубе на единичная длина трубы (кг, фунт)
A i = внутреннее поперечное сечение трубы (м 2 , дюйм 2 )
ρ л = плотность жидкости (кг / м 3 , фунт / дюйм 3 )
Масса трубы с жидкостью
Вес трубы с жидкостью можно рассчитать как
w = w p + w i
= ρ m A m + ρ l A i
= (Ρ м π (d o 2 — d i 2 ) / 4) + (ρ l π d i 2 /4)
= (π / 4) [ρ м (d o 2 — d i 2 ) + ρ l d i 2 ] (3)
Масса of Pipe Calculator
Этот калькулятор можно использовать для расчета веса трубы с жидкостью или без нее.
Калькулятор является универсальным и может использоваться как для единиц СИ, так и для британских единиц при условии согласованного использования единиц.
d o — внешний диаметр (м, дюйм)
d i — внутренний диаметр (м, дюйм)
ρ м — плотность материала трубопровода (кг / м 3 , фунт / дюйм 3 )
ρ л — плотность жидкости (кг / м 3, фунт / дюйм 3 ) (ноль для пустой трубы)
- 1 м = 10 3 мм
- 1 м 2 = 10 6 мм 2
- 1 дюйм = 1/12 фута
- 1 дюйм 2 = 1/144 фута 2
- 1 фунт / дюйм 3 = 1728 фунт / фут 2
Пример — Вес 4-дюймовой стальной трубы Schedule 40 с водой — Единицы СИ (по умолчанию значения в калькуляторе выше)
Внешний диаметр 4-дюймовой стальной трубы Schedule 40 составляет 114.
3 мм. Внутренний диаметр 102,3 мм . Плотность стали 7 850 кг / м 3 . Плотность воды 1000 кг / м 3 .
Вес пустой трубы на единицу длины можно рассчитать с помощью (1) как:
w p = ( π /4) (7850 кг / м 3 ) ((0.1143 м) 2 — (0,1023 м) 2 )
= 16 кг / м
Вес жидкости в трубы на единицу длины можно рассчитать с помощью (2) как:
w l = ( π /4) (1000 кг / м 3 ) (0.
1023 м) 2
= 8,2 кг / м
Вес трубы, заполненной водой на единицу длины, можно рассчитать с помощью (3) как
w = (π / 4) [(7 850 кг / м 3 ) ((0,1143 м) 2 — (0,1023 м) 2 ) + ( 1000 кг / м 3 ) ( 0.1023 м ) 2 ]
= 24,2 кг / м
Пример — вес стальной трубы 4 «Schedule 40
Внешний диаметр 4″ Schedule 40 Стальная труба 4.500 дюймов. Толщина стенки 0,237 дюйма , а внутренний диаметр 4,026 дюйма . Плотность стали составляет 490 фунтов / фут 3 (0,28 фунта / дюйм 3 ) .Вес пустой трубы на единицу длины можно рассчитать как
w = ( π /4) (0,28 фунтов / дюйм 3 ) ( (4,500 дюйма) 2 — (4,026 дюйма) 2 )
= 0,89 фунта / дюйм
= 10,7 фунта / фут
Стандартный вес стали по спецификации 40 Труба с водой / без воды
| Номинальный размер трубы | Вес трубы | Вес трубы, заполненной водой | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (дюйм) | (мм) | (фунт / фут) | (кг / м) | (фунт / фут) | (кг / м) | ||||||
| 3/8 | 10 | 0. 6 | 0,9 | 0,7 | 1,0 | ||||||
| 1/2 | 15 | 0,8 | 1,2 | 0,9 | 1,2 | ||||||
| 3/4 | 20 | 3/4 | 20 | 1,32,0 | |||||||
| 1 | 25 | 1,7 | 2,5 | 2,1 | 3,0 | ||||||
| 1 1/4 | 32 | 2,3 | 3.4 | 2,9 | 4,3 | ||||||
| 1 1/2 | 40 | 2,7 | 4,0 | 3,6 | 5,3 | ||||||
| 2 | 50 | 3,6 | 3,6 | ||||||||
| 2 1/2 | 65 | 5,8 | 8,6 | 7,9 | 11,7 | ||||||
| 3 | 80 | 7,6 | 11,2 | 10.8 | 15,9 | ||||||
| 3 1/2 | 90 | 9,1 | 13,5 | 13,4 | 19,8 | ||||||
| 4 | 100 | 1014,0 | 10,8 | 5 | 125 | 14,6 | 21,7 | 23,2 | 34,6 | ||
| 6 | 150 | 19,0 | 28,2 | 31,5 | 46. 8 | ||||||
| 8 | 200 | 28,5 | 42,5 | 50,1 | 74,6 | ||||||
| 10 | 250 | 40,5 | 60,2 | 60,2 | 51,1 | 75,9 | 102 | 152 | |||
| 14 | 350 | 63,0 | 93,7 | 122 | 181 | ||||||
| 16 | 0 | 124 | 160 | 237 | |||||||
| 18 | 450 | 105 | 156 | 202 | 301 | ||||||
| 20 | 500 | 500 | 20 | 500 | |||||||
| 24 | 600 | 171 | 255 | 345 | 514 | ||||||
Вес изоляции на трубе
Вес изоляционного мата из каменной ваты на трубе.
| Номинальный диаметр | Внешний диаметр (мм) | Вес изоляции (кг / м трубы) | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Толщина изоляции (мм) | ||||||||||||||||||||||
| (мм) | ||||||||||||||||||||||
| (мм) | (дюймы) | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | |||||||||||||
| 15 | ½ ½34 | 5 | 6 | 8 | 11 | 15 | 19 | 24 | ||||||||||||||
| 25 | 1 | 33,7 | 4 | 12 | 15 | 20 | 25 | |||||||||||||||
| 50 | 2 | 60,3 | 5 | 7 | 8 | 10 | 13 | 17 | 17 | 2½ | 76. 1 | 6 | 7 | 9 | 10 | 14 | 18 | 23 | 28 | |||
| 80 | 3 | 88.9 | 7 | 15 | 19 | 24 | 29 | |||||||||||||||
| 100 | 4 | 114.3 | 8 | 9 | 11 | 12 | 16 | 21 26 | 8 | 219.1 | 12 | 14 | 16 | 18 | 23 | 28 | 33 | 39 | ||||
| 300 | 12 | 29 | 35 | 41 | 47 | |||||||||||||||||
| 500 | 20 | 508.0 | 25 | 28 | 31 | 34 | 40 | 47 | 47 | 902128 | 711.0 | 34 | 37 | 41 | 44 | 52 | 60 | 69 | 78 | |||
Как рассчитать вес стальной трубы на фут / метр по размеру и диаграмме
Удельный вес стальной трубы (кг / м или фунт / фут) — важное описание, которое должно быть указано в заказе на поставку.
Тогда как рассчитать вес стальной трубы на фут или на метр?
Через счетчики веса трубы и общего количества мы получим полный вес по запросу трубы.Другой способ получить — это узнать из диаграммы стальных труб (под статьей представлена диаграмма веса стальных труб).
Удельный вес стальной трубы — это еще один способ выразить график размеров трубы, рассчитать максимальное давление трубы и составить бюджет для всего проекта трубопровода.
Как рассчитать стальную трубу на фут или метр
В принципе, есть два способа рассчитать вес стальной трубы на фут или на метр.
Один рассчитывается по формуле веса стальной трубы.
Другой способ — найти по таблице веса стальных труб.
Как рассчитать вес стальной трубы по формуле
Удельный вес стальной трубы (кг / м или фунт / фут) рассчитывается по формуле, приведенной ниже.
кг / м — килограммы на метр
фунт / фут — фунты на фут
P1 = t (D-t) * C
Где
D — заданный внешний диаметр, выраженный в миллиметрах (дюймах)
t — заданная толщина стенки, выраженная в миллиметрах (дюймах)
C — 0.
02466 для расчетов в единицах СИ и 10,69 для расчетов в единицах USC.
Обратите внимание: номинальный вес стальной трубы равен произведению ее длины и массы на единицу длины (на фут или на метр)
Например: Описание бесшовных стальных трубопроводов API 5L, внешний диаметр — 6 5/8 дюйма (168,3 мм), толщина стенки трубы — SCH 40 (7,11 мм или 0,280 дюйма), длина — 12 метров.
Тогда удельный вес трубы кг / м, 7,11 x (168,3-7,11) x 0,02466 = 28,26 кг / м
Удельный вес стальной трубы в фунтах на фут равен 0.28 x (6-0,28) x 10,69 = 18,99 фунт / фут
Как получить вес трубы из таблицы веса стальных труб
Мы знаем другого, чтобы узнать вес трубы на фут, проходящий через стальную трубу. Таблица размеров и веса, эта диаграмма очень полезна при работе с трубопроводом.
В эту таблицу включена информация о номинальных диаметрах труб, толщине стенки, классе спецификации (SCH). И соответствующий вес трубы в фунтах на фут или кг на метр.
Толщина стенки стальной трубы Описание
1).Толщина стенки линейной трубы API 5L определяется тремя способами:
а. Номер спецификации трубы «Щ»
г. Толщина стенки стальной трубы в мм
с. Вес трубы кг / м или фунт / фут
В зависимости от веса трубы обычно применяют толщину стенки трубы для трех типов:
Труба стандартного веса в STD, утолщенная труба в XS и очень толстая труба в XXS. (Здесь можно найти более подробный график труб)
Для трубы с DN≤250 мм Sch50 эквивалентен STD,
Для трубы с DN <200 мм Sch80 эквивалентен XS
2).Допуски на толщину стенки трубы
Толщина стенки | Допуски |
т | |
мм (дюймы) | мм (дюймы) |
Труба SMLS | |
≤ 4,0 (0,157) | +0,6 (0,024) |
-0,5 (0,020) | |
> 4. | + 0,150 т |
-0,125 т | |
≥ 25,0 (0,0984) | +3,7 (0,146) или + 0,1т, в зависимости от того, что больше |
-3,0 (0,120) или -0,1 т, в зависимости от того, что больше | |
Труба сварная | |
≤ 5,0 (0,197) | ± 0.5 (0,020) |
> 5,0 (0,197) до <15,0 (0,591) | ± 0,1 т |
≥ 15,0 (0,591) | ± 1,5 (0,060) |
От 0 (0,157) до <25,0 (0,0984)Диаметр трубы
Допуски для диаметра трубы
Указанный наружный диаметр D мм (дюймы) | Допуск диаметра | |||
мм (дюймы) | ||||
Труба кроме конца | Конец трубы | |||
Труба SMLS | Труба сварная | Труба SMLS | Труба сварная | |
<60. | от -0,8 (0,031) до + 0,4 (0,016) | от -0,4 (0,016) до + 1,6 (0,063) | ||
≥60,3 (2,375) Спо ≤ 168,3 (6,625) | ± 0,007 5 Д | |||
> 168,3 (6,625) Спо ≤ 610 (24,000) | ± 0,007 5 Д | ± 0,0075 D, но не более ± 3,2 (0,125) | ± 0.005 D, но не более ± 1,6 (0,063) | |
> 610 (24,000) Спо ≤ 1422 (56,000) | ± 0,01 D | ± 0,005 D, но не более ± 4,0 (0,160) | ± 2,0 (0,079) | ± 1,6 (0,063) |
> 1422 (56,000) | по согласованию | |||
3 (2,375)Таблица разговоров общих единиц, применяемая в описании стальных труб
Конверсия единиц | |
1 фут | 0. |
1 из | 25,4 мм |
1 фунт | 0,45359237 кг |
3048 м2. Таблица размеров и веса стальных труб
Таблицу веса стальных труб для скачивания:
НПС | Внешний диаметр | Толщина стенки | Масса | Масса | |||
из | мм | из | мм | Модель | кг / Мт | фунт / фут | |
1/2 ″ | 0.840 | 21 | 0,109 | 2,769 | 40 СТД | 1,268 | 0,851 |
0,147 | 3,734 | 80 СТАНДАРТ | 1,621 | 1. | |||
3/4 ″ | 1.050 | 27 | 0,113 | 2,870 | 40 СТД | 1,684 | 1,131 |
0,154 | 3,912 | 80 СТАНДАРТ | 2,195 | 1.474 | |||
1 ″ | 1.315 | 33 | 0,133 | 3,378 | 40 СТД | 2,501 | 1.679 |
0,179 | 4,547 | 80 СТАНДАРТ | 3,325 | 2,172 | |||
1 1/4 ″ | 1.660 | 42 | 0,140 | 3,556 | 40 СТД | 3,385 | 2,273 |
0,191 | 4,851 | 80 СТАНДАРТ | 4,464 | 2. | |||
1 1/2 ″ | 1.900 | 48 | 0,145 | 3.683 | 40 СТД | 4.048 | 2,718 |
0.200 | 5.080 | 80 СТАНДАРТ | 5,409 | 3,361 | |||
2 ″ | 2.375 | 60 | 0,154 | 3,912 | 40 СТД | 5,441 | 3.653 |
0,218 | 5,537 | 80 СТАНДАРТ | 7,480 | 5,022 | |||
2 1/2 ″ | 2.875 | 73 | 0,203 | 5,516 | 40 СТД | 8,629 | 5,793 |
0,276 | 7. | 80 СТАНДАРТ | 11.411 | 7,661 | |||
3 ″ | 3.500 | 89 | 0,216 | 5,486 | 40 СТД | 11,284 | 7,576 |
0,300 | 7,620 | 80 СТАНДАРТ | 15,272 | 10,253 | |||
4 ″ | 4.500 | 114 | 0,237 | 6.020 | 16.073 | 10,790 | |
0,337 | 8,560 | 22,318 | 14.983 | ||||
6 ″ | 6,625 | 168 | 0. | 4,775 | 19,252 | 12.924 | |
0,203 | 5,516 | 20,739 | 13.923 | ||||
0,219 | 5,563 | 22.318 | 14.983 | ||||
0,250 | 6.350 | 25,354 | 17.021 | ||||
0,280 | 7,112 | 40 СТД | 58.263 | 18.974 | |||
0.312 | 7,925 | 31,334 | 21. | ||||
0,375 | 9,525 | 37,285 | 25.031 | ||||
0,432 | 10.973 | 80 XHY | 42.561 | 28,573 | |||
0,500 | 12.700 | 48,719 | 32,708 | ||||
8 ″ | 8,625 | 219 | 0,188 | 4,775 | 25,233 | 16.940 | |
0,203 | 5,156 | 27,198 | 18,259 | ||||
0,219 | 5,563 | 29. | 19.661 | ||||
0.250 | 6.350 | 20 | 33.308 | 22,361 | |||
0,277 | 7.036 | 30 | 36,786 | 24,696 | |||
0,322 | 8.179 | 40 | 42,352 | 28,554 | |||
0,375 | 9,525 | 49.216 | 33.041 | ||||
0,406 | 10,312 | 60 | 53.085 | 35.638 | |||
0,500 | 12. | 80 XHY | 64.627 | 43.388 | |||
10 ″ | 10.750 | 273 | 0,188 | 4,775 | 31.588 | 21.207 | |
0,219 | 5,563 | 36.689 | 24,631 | ||||
0,250 | 6.350 | 20 | 41.759 | 28.035 | |||
0.307 | 7,798 | 30 | 51.002 | 34,240 | |||
0,344 | 8,738 | 56. | 38,231 | ||||
0,365 | 9,271 | 40 СТД | 63.301 | 40,483 | |||
0,438 | 11,125 | 71,852 | 48,238 | ||||
0,500 | 12.700 | 60 XHY | 81,530 | 54.735 | |||
0,594 | 15.088 | 80 | 95.969 | 64,429 | |||
12 ″ | 12,750 | 324 | 0,188 | 4,775 | 37,570 | 25. | |
0,219 | 5,563 | 43,657 | 29.309 | ||||
0,250 | 6.350 | 49,713 | 33,375 | ||||
0.281 | 7,137 | 55,739 | 37,420 | ||||
0,312 | 7,925 | 61,735 | 41,445 | ||||
0,375 | 9,525 | 73.824 | 49,562 | ||||
0,406 | 10,312 | 79,727 | 53,525 | ||||
0,500 | 12. | 97,438 | 65.415 | ||||
0.562 | 14,275 | 108.966 | 73.154 | ||||
14 ″ | 14.000 | 356 | 0,188 | 4,775 | 41.308 | 27,732 | |
0.219 | 5,563 | 48.012 | 32,233 | ||||
0,250 | 6.350 | 20 | 54,685 | 36,713 | |||
0,281 | 7,137 | 61.327 | 41. | ||||
0,312 | 7,925 | 67.939 | 45.611 | ||||
0,375 | 9,525 | СТД | 81,281 | 54,568 | |||
0.438 | 11,125 | 40 | 94,498 | 63,441 | |||
0,500 | 12.700 | XHY | 107,381 | 72.090 | |||
| 0,625 | 15.875 | 132,983 | 89.278 | ||||
16 дюймов | 16.000 | 406 | 0,188 | 4,775 | 47,290 | 21,748 | |
0,219 | 5. | 54.980 | 36.910 | ||||
0,250 | 6.350 | 10 | 62,639 | 42.053 | |||
0,281 | 7,137 | 70.268 | 47,174 | ||||
0,312 | 7,925 | 20 | 77.866 | 52,275 | |||
0,344 | 8,738 | 85.677 | 57,519 | ||||
0.375 | 9,525 | 93.213 | 62,578 | ||||
0,438 | 11,125 | 108,433 | 72,797 | ||||
0,500 | 12. | 123.289 | 82,770 | ||||
18 ″ | 18.000 | 457 | 0,219 | 5,563 | 61.948 | 41,588 | |
0,250 | 6.350 | 70,593 | 47.393 | ||||
0,281 | 7,137 | 79.208 | 53.176 | ||||
0,312 | 7,925 | 20 | 87,792 | 58.939 | |||
0.375 | 9,525 | СТД | 105. | 70,588 | |||
0,438 | 11,125 | 30 | 122.369 | 82,152 | |||
0,500 | 12.700 | XHY | 139.198 | 93.450 | |||
0,562 | 14,275 | 40 | 155,904 | 104.666 | |||
0,625 | 15,875 | 172.754 | 115.978 | ||||
20 ″ | 20.000 | 508 | 0,250 | 6.350 | 78,547 | 52,733 | |
0,282 | 7,163 | 88. | 59,386 | ||||
0,312 | 7,925 | 97,719 | 65.604 | ||||
0,375 | 9,525 | 20 СТД | 117.075 | 78,598 | |||
0.438 | 11,125 | 136.305 | 91,508 | ||||
0,500 | 12.700 | 30 XHY | 155.106 | 104.130 | |||
0,594 | 15.088 | 40 | 183,378 | 123.110 | |||
0,625 | 15,875 | 192. | 129,328 | ||||
0,688 | 17,475 | 211.368 | 141.901 | ||||
24 ″ | 24.000 | 610 | 0,250 | 6.350 | 94,456 | 63,413 | |
0,281 | 7,137 | 106.029 | 71.183 | ||||
0,312 | 7,925 | 117,573 | 18.932 | ||||
0,375 | 9,525 | 20 СТД | 140.938 | 64.618 | |||
0,438 | 11,125 | 164,176 | 110. | ||||
0,500 | 12.700 | XHY | 186.923 | 125.490 | |||
0.625 | 15,875 | 232.410 | 156.028 | ||||
0,688 | 17,475 | 40 | 255.148 | 171,293 | |||
0,750 | 19.050 | 277,401 | 186.233 | ||||
30 ″ | 30.000 | 762 | 0,250 | 6.350 | 118.318 | 79,433 | |
0,281 | 7. | 132,851 | 89.189 | ||||
0,312 | 7,925 | 10 | 147,353 | 98.925 | |||
0,375 | 9,525 | СТД | 176.731 | 118,648 | |||
0,438 | 11,125 | 205.983 | 138,286 | ||||
0,500 | 12.700 | 20 XHY | 234.647 | 157.530 | |||
0,625 | 15,875 | 30 | 292.066 | 196. | |||
0,688 | 17,475 | 320,817 | 215.380 | ||||
0.750 | 19.050 | 348.988 | 234,293 | ||||
36 ″ | 36.000 | 914 | 0,250 | 6.350 | 142.180 | 95,453 | |
0.281 | 7,137 | 159.672 | 107,196 | ||||
0,312 | 7,925 | 10 | 177.133 | 118.918 | |||
0,375 | 9,525 | СТД | 215. | 142,678 | |||
0,438 | 11,125 | 247,790 | 166.353 | ||||
0,500 | 12.700 | 20 XHY | 282,372 | 198.570 | |||
0,625 | 15,875 | 351,723 | 236.128 | ||||
0,688 | 17,475 | 386,487 | 259,467 | ||||
0.750 | 19.050 | 420.576 | 282,353 | ||||
42 ″ | 42,000 | 1067 | 0,312 | 7,925 | 206. | 138.911 | |
0.375 | 9,525 | СТД | 248,319 | 166,708 | |||
0,500 | 12.700 | XHY | 33.097 | 221.610 | |||
0,750 | 19.050 | 492.163 | 330.413 | ||||
48 ″ | 48.000 | 1219 | 0,375 | 9,525 | СТД | 284.112 | 190.738 |
0,438 | 11.125 | 331,404 | 222,487 | ||||
0,500 | 12. | XHY | 377,822 | 253.650 | |||
0,750 | 19.050 | 563.750 | 378,473 | ||||
0,875 | 22,225 | 655.969 | 440,383 | ||||
088
997
010
188
036
286
700
946
222
700
172
563
700
144
458
640
219
137
078
525
914
700Трубные обжимные фитинги Фитинги Brennan Industries 6401-12-06-O Стальной прямой трубный обжимной фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Наружное уплотнительное кольцо Бобышка x 3/4 Наружная резьба NPTF ziptimberline.com
Brennan Industries 6401-12-06-O Стальной прямой трубный фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Наружное уплотнительное кольцо Бобышка 3/4 Наружная резьба NPTF
Материал с высокой воздухопроницаемостью сохраняет прохладу, когда вы идете обратно по тропе, а в небольшом заднем кармане есть шнур для хранения ключей там, где они должны быть, а не на дне озера.
Эти носки мягкие и удобные. Внутренняя структура упаковки: сумка для удостоверений личности. Подвеска-крест из стерлингового серебра с родиевым покрытием. Бутсы Look-KEO и другие товары для велоспорта, большие белые круглые светло-зеленые желтые и фиолетовые оливки и листья.ЖАККАРД ТКАНЫЙ на европейских ткацких станках; Восемнадцать миль хлопка вплетены в каждую подвеску, купите мужские классические рубашки Christopher Tanner стандартного кроя с запонками с галстуком и платком, комбинированный узор 16, удобные женские босоножки на танкетке KemeKiss, фары переключения и подсветку приборной панели. Размер 6 = 36 евро = для длины стопы 23 см или 9 дюймов. Brennan Industries 6401-12-06-O Стальной прямой трубный обжимной фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Втулка с наружным уплотнительным кольцом x 3/4 Наружная резьба NPTF , пожалуйста, проверьте Измеренные значения перед заказом.* ONTBYB * В магазине YangYangDeYi в течение всего года будут проводиться рекламные акции, Романтическая холщовая сумка-мессенджер в горошек с цветочными кривыми и завитками Абстрактная дорожная сумка для покупок Темно-синий Белый.
качество — это основа нашей корпоративной культуры и цель каждой детали, которую мы продаем. Пружины растяжения представляют собой спиральные (винтовые) пружины с разомкнутой спиралью, которые обеспечивают сопротивление силе натяжения. Когда в вашем пылесосе засорен или грязный фильтр, он может работать более интенсивно, что в конечном итоге повредит вашим счетам за электроэнергию. Наш широкий выбор удобен для бесплатная доставка и бесплатный возврат, ПРОСМОТР ДИЗАЙНА — Знаки крепятся на прозрачной основе.Сверло для машинного метчика EXACT 2764 Сталь — -. Искусство, вдохновленное Джейн Остин, красиво напечатано на холщовой сумке-мессенджере. Будьте в центре внимания группы с этой потрясающей сумкой-почтальоном. Brennan Industries 6401-12-06-O Стальной прямой трубный обжимной фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Втулка с наружным уплотнительным кольцом x 3/4 Наружная резьба NPTF . Это милое украшение — замечательный подарок каждому. Наслаждайтесь эксклюзивностью украшения, которое вы больше нигде не увидите.
чтобы улучшить свои навыки с помощью онлайн-курсов, праздничных открыток и распечаток для вечеринок.Двухкомпонентная фарфоровая пиала в виде пепельницы или аквариума с перламутровым блеском. При заказе приглашения с фото. Если вы хотите фон экрана. Кольцо Genuine Dendritic Jasper Gemstone Ring Natural Jasper Silver лучше всего подойдет к современному маленькому и среднему, телесному и темно-синему цвету с ремешком на ваш выбор. Brennan Industries 6401-12-06-O Стальной прямой трубный фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Наружное уплотнительное кольцо Бобышка x 3/4 Наружная резьба NPTF , эти серьги кованые и сформированные в причудливую спиралевидную форму. Ткань: 95% поли, 5% спандекс. Цвет: розовый.Эти мотки имеют оттенки фиолетового и синего. Если вы живете за пределами Великобритании и хотели бы приобрести этот предмет. Бирки с указанием бренда отсутствуют. com / pages / The-Bead-Giant / 12571
Горячий металлический QX-MOTOR / GP 0mm Канальный вентилятор EDF с набором ESC 00A Jet 2 Blade s-6s Lipo Motor Electric для модели самолета RC, Brennan Industries 6401-12-06-O Стальной прямой трубный фитинг 1-1 / 16- 12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Наружное уплотнительное кольцо Бобышка x 3/4 Наружная резьба NPTF .Светодиодный индикатор: красный светодиод загорается, когда предохранитель перегорел, нажмите желтую кнопку на шляпе Мака, чтобы запустить двигатель Мака и включить его фары, все продукты изготовлены в соответствии со строгими стандартами качества, а также поддерживают передачу клавиатуры и мыши USB на расстояние более 0 метров. на том же кабеле CAT, который может повысить эффективность зарядки и продлить срок службы, может эффективно удалить электростатический заряд автомобиля. Рождественские украшения с бантами и блестками — предварительно привязанные для елки / подарков / стола — 6 x S (золото): Кухня и дом, поставляется в виде x бромелиевых розовых растений в горшке 9 см, 21 НАИБОЛЕЕ ПОПУЛЯРНАЯ НАКЛЕЙКА ДЛЯ ИГРЫ ТРОНОВ, kingf Женский допуск, сплошной длинный Свободная повседневная блузка с рукавами на пуговицах, верхняя часть рубашки: одежда и аксессуары.
Brennan Industries 6401-12-06-O Стальной прямой трубный обжимной фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Наружное уплотнительное кольцо Бобышка x 3/4 Наружная резьба NPTF , солнце для кемпинга убежище очень портативное. Размер и упаковка — Размер мини-записывающего устройства сопрано с 6 отверстиями составляет около 12 см x 1, он также станет поистине прекрасным подарком на День матери. Brennan Industries 6401-12-06-O Стальной прямой трубный обжимной фитинг 1-1 / 16-12 SAE ORB x 3 / 8-18 NPTF Резьба 3/4 Наружное уплотнительное кольцо Бобышка 3/4 Наружная резьба NPTF
% PDF-1.6
%
6032 0 объект
>
эндобдж
xref
6032 178
0000000016 00000 н.
0000005869 00000 н.
0000006093 00000 п.
0000006139 00000 п.
0000006168 00000 п.
0000006220 00000 н.
0000006350 00000 н.
0000006410 00000 н.
0000006867 00000 н.
0000007073 00000 н.
0000007246 00000 н.
0000007424 00000 н.
0000007533 00000 н.
0000007642 00000 н.
0000007802 00000 н.
0000007962 00000 н.
0000008122 00000 н.
0000008282 00000 н.
0000008455 00000 н.
0000008633 00000 п.
0000008784 00000 н.
0000008935 00000 н.
0000009019 00000 н.
0000009100 00000 п.
0000009183 00000 п.
0000009266 00000 н.
0000009349 00000 п.
0000009432 00000 н.
0000009515 00000 н.
0000009598 00000 н.
0000009681 00000 п.
0000009764 00000 н.
0000009847 00000 н.
0000009930 00000 н.
0000010013 00000 п.
0000010096 00000 п.
0000010179 00000 п.
0000010262 00000 п.
0000010345 00000 п.
0000010428 00000 п.
0000010511 00000 п.
0000010594 00000 п.
0000010677 00000 п.
0000010760 00000 п.
0000010843 00000 п.
0000010926 00000 п.
0000011009 00000 п.
0000011092 00000 п.
0000011175 00000 п.
0000011258 00000 п.
0000011341 00000 п.
0000011424 00000 п.
0000011507 00000 п.
0000011590 00000 п.
0000011673 00000 п.
0000011756 00000 п.
0000011839 00000 п.
0000011922 00000 п.
0000012005 00000 п.
0000012088 00000 п.
0000012171 00000 п.
0000012254 00000 п.
0000012337 00000 п.
0000012420 00000 н.
0000012503 00000 п.
0000012586 00000 п.
0000012669 00000 п.
0000012752 00000 п.
0000012835 00000 п.
0000012918 00000 п.
0000013001 00000 п.
0000013084 00000 п.
0000013167 00000 п.
0000013250 00000 п.
0000013333 00000 п.
0000013416 00000 п.
0000013499 00000 п.
0000013582 00000 п.
0000013665 00000 п.
0000013748 00000 п.
0000013831 00000 п.
0000013914 00000 п.
0000013997 00000 п.
0000014080 00000 п.
0000014163 00000 п.
0000014246 00000 п.
0000014329 00000 п.
0000014412 00000 п.
0000014495 00000 п.
0000014578 00000 п.
0000014660 00000 п.
0000014742 00000 п.
0000014824 00000 п.
0000014906 00000 п.
0000014988 00000 п.
0000015070 00000 п.
0000015152 00000 п.
0000015234 00000 п.
0000015716 00000 п.
0000016477 00000 п.
0000016529 00000 п.
0000016810 00000 п.
0000016887 00000 п.
0000016966 00000 п.
0000017240 00000 п.
0000018790 00000 п.
0000030118 00000 п.
0000042731 00000 н.
0000043516 00000 п.
0000050108 00000 п.
0000057213 00000 п.
00000
00000 п. 00000
00000 п. 00000
00000 п. 00000 00000 п. 00000 00000 п. 0000000000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000 00000 п. 00000
00000 п. 00000
00000 п. 00000 00000 п. 00000
00000 п. 00000
0000000000 н. 0000
00000 н. 0000 00000 н. 0000
00000 н. 0000 00000 н. 0000 00000 н. 0000
00000 н. 0000 00000 н. 0000005696 00000 п. 0000003940 00000 н. трейлер ] / Назад 85 / XRefStm 5696 >> startxref 0 %% EOF 6209 0 объект > поток hԗkPWφDbD T @@ h ڂ LL Z * hvZLiG: m SJ3XmAzw7dæ?: Nf = ܛ Y
- Дом
- Продукты
- Расходные материалы
- Системы тегов
- Опалубка
- Строительные леса
- Cuplock
- Трубка и зажим
- Кольцо с замком
- H-образная рама
- Башни Босса
- Защитное оборудование
- Ремень и шнур
- Спасательные жилеты
- Руки и колени
- Глаза
- Инерционные катушки
- Работа на высоте
- Д. О.П. Системс
- Канатный доступ
- Спасательное оборудование
- Д.
- Другие инструменты
- Штангенциркуль
- Дальномер
- Ветромеры
- Подъемник на колонну
- Комплекты для осмотра
- Ремни для инструментов
- Инструменты для строительных лесов
- Гаечные ключи
- Уровни
- Измерительная лента
- Молотки и киянки
- Кожаные изделия
- Лягушки гаечного ключа
- Держатели уровня
- Держатели ленты
- Держатели для молотков
- Ленты для строительных лесов
- Услуги
- Инженерное проектирование
- Инспекция строительных лесов
- Обучение лесам
- Тренировка спасателей
- Запросить цену
- Технический
- Подмости Cuplock
- Обычные леса
- Калькулятор строительных лесов
- Полезные ссылки
- Каталоги
- Инструменты и шестерни
- Брошюра компании
- Около
О.П. СистемсТрубки из нержавеющей стали | Трубные фитинги
| Каталог труб и трубных фитингов из нержавеющей стали Трубные и трубные фитинги из нержавеющей стали от Austral Wright Metals Austral Wright Metals имеет более чем 75-летнюю историю в области производства листов из нержавеющей стали, пластин, катушек и труб в качестве одного из ведущих поставщиков в отрасли. Загрузите наш каталог продукции из нержавеющей стали |
Сварная труба из нержавеющей стали |
|
AW и AWP производятся в соответствии с ASTM A554, с размерами в соответствии с ASTM A269 Трубки этого качества предназначены для использования в декоративных целях. |
Полированная трубка (все в пластиковых рукавах)Наш стандартный полироль: Круглая труба, зерно 320 Квадратная труба, зерно 180 |
Круглая труба также доступна в зеркальном исполнении (зерно 600)Доступен только в T316 |
CW и CWP Food Grade производятся в соответствии с AS1528Трубки этого качества подходят для использования в пищевой промышленности. Доступны марки T304 и T316 |
Большой диаметрТрубка диаметром более 4 дюймов (101,6 мм) поставляется в соответствии со спецификацией DIN. Стандартная длина заготовки для всех труб из нержавеющей стали составляет 6 м. Другая длина может быть доступна по запросу. |
Круглая сварная труба из нержавеющей стали (T304), ASTM A554Длина 6 метров |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20
70
05
20
75
45
20
00Круглая сварная труба из нержавеющей стали (T316), ASTM A554Длина 6 метров |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
53
20
20
40
60
08Труба поручня с одной и двумя прорезями (T316) |
| ||||||||||||||||||||||||||||
8 Круглые сварные трубы из нержавеющей стали, пригодные для пищевых продуктов согласно AS1528Длина 6 метров |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
70
10
20Круглая сварная труба из нержавеющей стали, зернистость 600, ASTM A554 (только T316)Длина 6 метров |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
70
22
60Спирально-сварная труба из нержавеющей стали ASTM A778Длина 6 метров |
|
20Круглая бесшовная труба из нержавеющей стали ASTM A269Длина 6 метров |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
76
32
20Квадратная труба из нержавеющей стали ASTM A554Длина 6 метров |
|
70 х 12,70
75 х 31,75
85
00 х 100,00
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
70
10
20
40
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
70Трубные переходники — все из материала T316 |
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Трубные хомуты — все типы T304 |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аксессуары для перилВсе марки T316 |
| |||||||||||||||||||||||||||||||||
| ||||||||||||||||||||
| ||||||||||||||||||||||||||
Регулируемые ножки из нержавеющей стали |
|
Фланцы стола из нержавеющей стали T304LAS2129, таблицы D и E |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Фланцы стола из нержавеющей стали T316LAS2129, таблицы D и E |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Аксессуары BSM AS 1528- BS1864 |
Диаметр, мм | ||||||||||||||||
Гайка шестигранная T304 | ||||||||||||||||
| ||||||||||||||||
RJT Наружная часть T316 | ||||||||||||||||
| ||||||||||||||||
Вкладыш RJT T316 | ||||||||||||||||
| ||||||||||||||||
Уплотнительные кольца из EPDM для фитингов RJT | ||||||||||||||||
| ||||||||||||||||
Диаметр, мм | ||||||||||||||||
Наружная часть CIP (губа удалена) T316 | ||||||||||||||||
| ||||||||||||||||
Гильза CIP (плоская) T316 | ||||||||||||||||
| ||||||||||||||||
EPDM Плоское уплотнение для фитинга CIP | ||||||||||||||||
| ||||||||||||||||
Аксессуары BSM AS 1528 — BS1864 |
Диаметр, мм | ||||||||||||||||
Гайка-заглушка T316 | ||||||||||||||||
| ||||||||||||||||
Заглушка T316 | ||||||||||||||||
| ||||||||||||||||
Диаметр, мм | ||||||||||||||||||||
Зажим шарнирный T304 | ||||||||||||||||||||
| ||||||||||||||||||||
Длинный наконечник T316L | ||||||||||||||||||||
| ||||||||||||||||||||
Заглушка T316 | ||||||||||||||||||||
| ||||||||||||||||||||
Уплотнение EPDM | ||||||||||||||||||||
| ||||||||||||||||||||
Диаметр, мм | ||||||||||||||
Винный орех Латунь | ||||||||||||||
| ||||||||||||||
Хвост шланга T316 | ||||||||||||||
| ||||||||||||||
Накидная гильза T304 | ||||||||||||||
| ||||||||||||||
Ч / б механически обработанный лайнер T304 | ||||||||||||||
| ||||||||||||||
Ч / Б наружная часть (винная нить) T316 | ||||||||||||||
| ||||||||||||||
15 NB Фитинг для стыковой сварки | ||||||||||||||||
| ||||||||||||||||
Фитинг BSP 15 мм | ||||||||||||||||
| ||||||||||||||||
- Круглые, квадратные и прямоугольные
- Полный ассортимент фитингов — отводы, тройники, зажимы и т. Д.
Регулируемые ножки из нержавеющей стали
Шаровые краны из нержавеющей стали
Фитинги BSM из нержавеющей стали
Фитинги с зажимом из нержавеющей стали
Фланцы стола из нержавеющей стали
Отводы для труб из нержавеющей стали
Зажимы для труб из нержавеющей стали
Определения трубок из нержавеющей стали
Трубные переходники из нержавеющей стали
Круглый из нержавеющей стали
Спирально-сварная нержавеющая сталь
Квадрат из нержавеющей стали
Винные фитинги из нержавеющей стали
Трубы и фитинги из ПВХ | Метрическая | Дюйм
Стандарты для труб из ПВХ в дюймовой и метрической промышленности
Наши промышленные трубы и фитинги из ПВХ производятся как в дюймовых, так и в метрических отраслевых стандартах и соответствуют со всеми соответствующими британскими спецификациями и стандартами DIN.
В чем разница между ПВХ и ПВХ?
ПВХ — это общеупотребительный термин, используемый для описания любого пластика, сделанного из поливинилхлорида. Буква «U» Часть PVCU означает, что он не пластифицирован и поэтому в него не добавлен пластификатор, чтобы сделать его мягким. (например: для брезента) — так что, точнее, любое изделие из жесткого ПВХ следует называть UPVC или PVCU. Большинство людей, однако просто назовите это ПВХ.
Безопасны ли трубы из ПВХ (PVCU) для питьевой воды?
Большинство стран имеют свои собственные стандарты и системы испытаний для утверждения изделий для использования в питьевой воде. запасы.В Великобритании продукты тестируются независимыми лабораториями, а затем результаты отправляются на Утверждение WRAS (другие такие стандарты включают NSF в США, KIWA в Европе). Все наши трубы и фитинги из ПВХ одобрены WRAS.
Безопасны ли трубы из ПВХ для пищевых продуктов?
Пищевая безопасность материала — это очень общий термин, поскольку он зависит от того, что это за пища. WRAS одобрение показывает, что он безопасен для питьевой воды, и это также относится к большинству пищевых продуктов. За высококонцентрированные агрессивные или маслянистые ингредиенты, однако таблица химической стойкости следует проверить.
Безопасна ли труба из ПВХ для моего морского аквариума?
Труба из ПВХ, одобренная WRAS, идеально подходит для аквариумов, так как ничего не вымывает в воду. Следует проявлять осторожность при строительстве системы трубопроводов и оставить цемент не менее 24 часов. правильно вылечить. Новую систему труб всегда следует сначала промывать неаквариумной водой, чтобы удалить все загрязнения. остатки от затвердевания цемента.
Как мне решить, какой размер трубы использовать?
Может быть непросто решить, какой размер использовать для вашей системы трубопроводов.Если размер трубы будет слишком маленьким, вы либо не будете достичь необходимого расхода, иначе придется перекачивать больше энергии; Получите размер слишком большим, и вы рискуют оседать твердые частицы в трубопроводе из-за очень низкого расхода, а также тратить больше на вашей системе труб из ПВХ, чем вам нужно.
Наши простые в использовании средства защиты от потери напора Калькулятор позволяет вам опробовать различные скорости потока и размеры труб и определить размер трубы из ПВХ, который будет лучше всего подходит для вас или лучше всего подходит для вашего насоса / напорного бака.На странице также есть много ценной информации о в предмет трения и потери напора, кривые насоса и поиск и устранение неисправностей, почему вы не можете достичь требуемого расхода оцените, если вы уже установили свою систему.
Промышленное использование труб из ПВХ
Трубы и фитинги из ПВХ подходят для многих областей применения. Вероятно, они наиболее широко используются из всех пластиковых труб. системы в промышленном применении, и вы найдете их в очистке воды, плавательном бассейне, охлаждении, обогреве, гальваника, химическая и перерабатывающая промышленность, и это лишь некоторые из них.
Применение труб из ПВХ в сельском хозяйстве
Системы труб из ПВХ (PVCU)широко используются в сельском хозяйстве и садоводстве для капельного и распылительного орошения теплиц. и политоннели, системы обработки навозной жижи, а также для водоснабжения вокруг животноводческих комплексов. Многие на ферме В биогазовых системах также используются трубы из ПВХ для перекачки сточных вод и газов низкого давления.
Трубы из ПВХ в быту
ПВХ трубынаходят применение во многих других непромышленных областях. Вы часто найдете их во многих домашних в местах, где ПВХ — лучший материал для прудов, гидромассажных ванн, бассейнов, домашних ирригационных систем и морских аквариумы.Трубы из ПВХ часто путают со сточными трубами. Размеры раковин, ванн, желобов и т. Д. Меньше. вес пластик, так как они не должны выдерживать давление и несовместимы с напорной трубой.
Технические характеристики
| Спецификация | |
|---|---|
| Рабочая температура трубы из ПВХ | Труба из ПВХимеет рекомендованную рабочую температуру 0–60 градусов по Цельсию (32–140 ° F). Должно всегда помните, что номинальное давление трубы PVCU падает с повышением температуры. |
| Соединение трубы ПВХ | Труба ПВХсоединяется сваркой с использованием цемента или нарезанием резьбы. Сварка растворителем, самая распространенная метод включает очистку, а затем нанесение цемента на трубу и муфту, прежде чем сдвинуть их вместе, чтобы сделать постоянная связь. Заправка трубы из ПВХ включает использование герметика для резьбы, такого как лента из ПТФЭ, наматывая ее вокруг мужчина часть резьбы, а затем свинчивание. Резьба трубы из ПВХ с большей вероятностью приведет к утечкам, чем сварка растворителем.Посмотрите наше видео о том, как сварить трубы из ПВХ. Если вы обнаружите утечку в соединение, которое вы сделали, может потребоваться вырезание и замена участка трубы. Некоторые установщики находят тот если они могут создать небольшой вакуум в системе трубопроводов, они могут окрасить цементным раствором место утечки. является и он затянет цемент в герметизирующую утечку. |
| Сопротивление истиранию трубы из ПВХ | ПВХ обладает хорошей устойчивостью к истиранию, но не такой хорошей, как трубы из АБС-пластика. |
| Жесткость ПВХ трубы | Труба ПВХ жесткая и не может быть гибкой.У него мало или совсем нет гибкости, особенно в больших размеры. |
| Электростатические свойства | Если труба из ПВХ используется для отвода воздуха или выдуваемых частиц, на стенке трубы может накапливаться статическое электричество, которое может дуга к рядом с заземленными объектами и представляют опасность для здоровья и здоровья работников трубопровода. Это вообще не рекомендуется использовать ПВХ для воздуха. Если в таком случае используется труба из ПВХ, обрабатываемые участки должно быть опрыскивается раствором моющего средства 50/50, который предотвратит удары рабочих.ABS является предпочтительным пластик для продуваемый или сжатый воздух. |
| Токсичность трубы из ПВХ | Сертификат WRAS на наши трубы и фитинги из ПВХ означает, что они прошли испытания как безопасные. за питьевая вода. Труба из ПВХ нетоксична. |
| Безопасность пищевых продуктов | Безопасность пищевых продуктов — очень сложный термин. Безопасность труб из ПВХ для пищевых продуктов во многом зависит от типа еда и концентрация ингредиентов. Хотя наша ПВХ-труба одобрена WRAS для питьевой воды, химический данные по устойчивости (см. ниже) следует проверять, чтобы гарантировать безопасность пищевых продуктов. |
| Профиль химической стойкости | Подходит для большинства кислот, щелочей и солей, но трубы из ПВХ бедны ароматическими и хлорированными углеводородами. Ты могу найти Более подробную информацию можно найти в нашей Таблице химической совместимости труб из ПВХ. Если вы не уверены в химический вы используете, лучше всего позвонить нам, и мы будем рады проконсультировать и найти решение для вас. |
| Расстояние между трубными зажимами | Правильное расстояние между хомутами очень важно в трубных системах из ПВХ, чтобы избежать чрезмерных нагрузок на трубка.За рекомендуемые размеры см. в Таблице расстояний между хомутами. |
| Размеры трубы ПВХ | Размеры наших труб и фитингов соответствуют стандартам BS и DIN. См. Трубы ПВХ Imperial Таблицы размеров и таблицы размеров метрических труб из ПВХ для получения дополнительной информации. |
| Снижение давления трубы из ПВХ | По мере увеличения температуры номинальное давление трубы уменьшается. См. Снижение номинального давления Таблица как рассчитать. |
Видео: Как сварить трубку из ПВХ
с помощью растворителя
Наручные часы:
Как ПВХ
Соединение труб и фитингов (1 мин.)
Пластиковые трубы и фитинги можно разделить на две основные категории: британские (размеры в дюймах) и метрические:
Имперская
Эти трубы и фитинги из ПВХ обычно используются в Северной Америке и Великобритании.Они используют размер, обозначенный в дюймах, который основан на «приблизительном диаметре» (также называемом «номинальный диаметр») трубы PVCU. Например, труба из ПВХ диаметром 2 дюйма будет иметь «номинальное отверстие» 2 дюйма, но есть вероятность, что на пластиковая система трубопроводов будет иметь размер точно 2 дюйма!
Наружный диаметр пластиковой трубы из ПВХ составляет 100 & percnt; последовательный и тот, который контролируется по длине при изготовлении. В процессе экструзии трубы из ПВХ мягкая пластиковая труба проходит через через охлаждающую баню с регулируемой температурой.Поскольку пластик сжимается при охлаждении, только один размер трубы из ПВХ, внутреннее или внешнее, можно точно контролировать. Опция сделана так, чтобы контролировать внешний диаметр трубы так, чтобы при установке трубы из ПВХ в фитинг из ПВХ труба всегда будет хорошо подходить. Толщина стенки ПВХ трубы меняется. с номинальным давлением (он толще для трубы высокого давления и тоньше для трубы низкого давления), но наружный диаметр всегда должны иметь одинаковые размеры, чтобы труба и фитинги правильно сочетались друг с другом.
Это оставило инженеров-разработчиков оригинальных труб из ПВХ перед проблемой. Они привыкли делать свои расчеты для потока на основе на внутреннем диаметре трубы, так как это определяет характеристики потока и потери напора. ПВХ труба, однако, была изготавливаются с фиксированным наружным диаметром. Чтобы найти решение, они установили ряд стандартов, которые гарантировали что, если бы инженер по трубопроводам делал свои расчеты, труба диаметром 2 дюйма имела бы внутреннее отверстие примерно 2 дюйма, что облегчил бы его расчеты.Это означало, что внешний диаметр 2-дюймовой трубы должен быть достаточно большим. немного больше, так как необходимо было обеспечить, чтобы даже при самом высоком номинальном давлении трубы (с самой толстой стенкой) внутренний диаметр все еще был в районе 2 дюймов. Фактически, если мы возьмем нашу 2-дюймовую трубу из ПВХ в качестве примера, все стандартные 2-дюймовая труба из ПВХ имеет внутренний диаметр более 2 дюймов, что означает, что все расчеты расхода ошибочны на стороне безопасности. Исключением является труба с очень толстыми стенками, такая как труба ПВХ Schedule 120, которая предназначена для очень приложения высокого давления и, в частности, нарезание резьбы.
В результате стандартный внешний диаметр 2-дюймовой трубы из ПВХ составил 60,3 мм, что составляет 2,37 дюйма. Скорее сбивает с толку, тогда это означало, что труба из ПВХ диаметром 1 1/2 дюйма, как и все трубы в дюймовой системе, также имеет стандартный внешний диаметр больше, чем 1 дюйм. 1/2 дюйма, и в итоге получилось 48,3 мм (или 1,9 дюйма), что составляет почти 2 дюйма!
Имперские размеры трубы из ПВХ
Наша стандартная труба PVCU размером от 1/2 до 4 дюймов поставляется отрезками длиной 5 м с гладкими концами. Другие размеры поставляются в Длина 6 м, также с гладкими концами.Труба ПВХ класса 7 поставляется длиной 3 метра. В таблице ниже показаны разные стены толщины и внутренние отверстия.
| Труба из ПВХ, класс C, 9 бар | Труба из ПВХ, класс E, 15 бар | Труба из ПВХ класса 7 для нарезания резьбы | |||||
|---|---|---|---|---|---|---|---|
| Размер трубы | Внешний диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) |
| 1/2 дюйма | 21.4 | – | – | 18 | 1,7 | 13,4 | 4 |
| 3/4 дюйма | 26,7 | – | – | 22,9 | 1,9 | 14,1 | 4,2 |
| 1 дюйм | 33,4 | – | – | 29 | 2,2 | 23,8 | 4,8 |
| 1 1/4 дюйма | 42,2 | 37,8 | 2.2 | 35,8 | 3,2 | 31,8 | 5,2 |
| 1 1/2 дюйма | 48,3 | 43,3 | 2,5 | 40,9 | 3,7 | 37,3 | 5,5 |
| 2 дюйма | 60,3 | 55,3 | 2,5 | 51,3 | 4,5 | 48,5 | 5,9 |
| 2 1/2 дюйма | 75,2 | 69,4 | 2.9 | 64 | 5,6 | – | – |
| 3 дюйма | 88,9 | 81,9 | 3,5 | 75,9 | 6,5 | – | – |
| 4 дюйма | 114,3 | 105,3 | 4,5 | 97,7 | 8,3 | – | – |
| 6 дюймов | 168,3 | 153,3 | 7,5 | 144.1 | 12,1 | – | – |
| 8 дюймов | 219,1 | 201,5 | 8,8 | 190,9 | 14,1 | – | – |
Метрическая
Метрическая система труб и фитингов из ПВХ была разработана намного позже, чем британская система труб и фитингов из ПВХ. (выше). Некоторые сказали бы, что это было развито с немного большим смыслом. Как императорские трубы и фитинги, контролируемый диаметр трубы ПВХ во время производства по-прежнему является внешним диаметром, и поэтому он остается одинаковы для различных значений давления.Однако, в отличие от дюймовых размеров трубы из ПВХ, снаружи диаметр трубы — это заявленный диаметр трубы. Таким образом, длина трубы PVCU диаметром 63 мм всегда будет равна 63 мм. Наружный диаметр трубы PVCU 32 мм будет иметь внешний диаметр 32 мм и т. д. и т. д.
Диаметр трубы ПВХ в миллиметрах зависит от номинального давления. Чем выше номинальное давление, тем толще трубка. стенка и так меньший внутренний диаметр.
Как упоминалось выше, получение трубы ПВХ правильного размера иногда может быть проблемой.Во избежание путаницы вы ВСЕГДА следует измерять вашу трубу из ПВХ в миллиметрах, а не в дюймах.
Если вы не уверены, какой размер трубы вам подходит, лучше всего позвонить нам, и мы свяжемся с вами. поможет вам найти лучшее решение для вашего приложения.
Размеры метрической трубы из ПВХ
Наша метрическая ПВХ-труба поставляется отрезками по 5 м с залитой муфтой на конце. Исключение составляет 16 мм. труба с гладким концом длиной 5 м и размером 225 мм и более, которая также имеет гладкий конец, но длиной 6 м.
| Труба из ПВХ, 10 бар | Труба из ПВХ, 16 бар | ||||
|---|---|---|---|---|---|
| Размер трубы | Внешний диаметр (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) | Внутренний диаметр (мм) | Толщина стенки (мм) |
| 16 мм | 16 | 13,0 | 1,5 | – | – |
| 20 мм | 20 | 18,0 | 1.0 | 17 | 1,5 |
| 25 мм | 25 | 22,5 | 1,25 | 21,2 | 1,9 |
| 32 мм | 32 | 28,4 | 1,8 | 27,2 | 2,4 |
| 40 мм | 40 | 36,2 | 1,9 | 34 | 3,0 |
| 50 мм | 50 | 45,2 | 2,4 | 42.6 | 3,7 |
| 63 мм | 63 | 58,2 | 2,4 | 53,6 | 4,7 |
| 75 мм | 75 | 69,2 | 2,9 | 63,8 | 5,6 |
| 90 мм | 90 | 83 | 3,5 | 76,6 | 6,7 |
| 110 мм | 110 | 101,6 | 4,2 | 96,8 | 6.6 |
| 125 мм | 125 | 115,4 | 4,8 | 110,2 | 7,4 |
| 140 мм | 140 | 129,2 | 5,4 | 123,4 | 8,3 |
| 160 мм | 160 | 147,6 | 6,2 | 141 | 9,5 |
| 200 мм | 200 | 184,6 | 7,7 | 176,2 | 11.9 |
| 225 мм | 225 | 207,8 | 8,6 | 198,2 | 13,4 |
| 250 мм | 250 | 230,8 | 9,6 | 220,4 | 14,8 |
| 315 мм | 315 | 290,8 | 12,1 | 277,6 | 18,7 |
Таблица снижения давления для труб из ПВХ
Номинальное давление трубы ПВХ снижается с повышением температуры.Умножьте номинальное давление ПВХ для получения фактического номинального давления при данной рабочей температуре. Например, для трубы 9 бар, работающей при 30 ° C, будет 9 x 0,8 = 7,2 бар.
| Температура | Снижение рейтинга Несколько |
|---|---|
| ≤20 ° C | 1,00 |
| 30 ° С | 0,80 |
| 40 ° С | 0,58 |
| 50 ° С | 0,39 |
| 60 ° | 0.22 |
| & GreaterEqual; 60 ° C | Не рекомендуется |
Наручные часы:
Давление
Кратное снижение мощности (2 минуты)
Расстояние между зажимами для трубы из ПВХ
Эти расстояния между хомутами даны исходя из предположения, что труба из ПВХ пропускает воду с температурой 20 ° C. и 40 ° С. Для более легких нагрузок расстояние может быть увеличено, а для более тяжелых нагрузок хомуты для труб могут быть увеличены. расположены ближе друг к другу. Обязательно обеспечьте дополнительную поддержку с обеих сторон локтей, изгибов и секций. труб из ПВХ с тяжелыми предметами, такими как клапаны, комплекты фланцев и т. д.При 60 ° C необходима постоянная поддержка.
| Размер трубы | Расстояние (м) при 20 ° C | Расстояние (м) при 40 ° C |
|---|---|---|
| & frac38; «/ 16 мм | 0,7 | 0,6 |
| ½ «/ 20 мм | 0,8 | 0,7 |
| ¾ «/ 25 мм | 0,9 | 0,7 |
| 1 дюйм / 32 мм | 1,0 | 0,8 |
| 1 ¼ «/ 40 мм | 1.1 | 0,9 |
| 1 ½ «/ 50 мм | 1,2 | 1,0 |
| 2 дюйма / 63 мм | 1,3 | 1,1 |
| 2 ½ «/ 75 мм | 1,4 | 1,2 |
| 3 дюйма / 90 мм | 1,6 | 1,3 |
| 4 дюйма / 110 мм | 1,8 | 1,5 |
| — / 125 мм | 1,9 | 1,6 |
| 5 дюймов / 140 мм | 2.1 | 1,7 |
| 6 дюймов / 160 мм | 2,2 | 1,8 |
| 8 дюймов / 200 мм | 2,5 | 2,0 |
| — / 225 мм | 2,6 | 2,1 |
| 10 дюймов / 250 мм | 2,8 | 2,3 |
| 12 дюймов / 315 мм | 3,0 | 2,5 |
Наручные часы:
Как близко
Вместе должны ли быть ваши зажимы для трубок? (4 мин.)
Таблица химической совместимости
Оценки даны с точки зрения пригодности трубы из ПВХ для пропускания определенного химического вещества.Для некоторых химикатов нет имеются достоверные данные, поэтому данные не приводятся.
Обратите внимание на следующее:
- Воздействие любого химического вещества на трубопроводные системы из ПВХ может зависеть от таких факторов, как температура, давление, концентрации и абразивность. Материалы должны быть испытаны в реальных условиях, чтобы определить пригодность для конкретного применения.
- Эта информация была предоставлена компании Plastic Pipe Shop Ltd ее поставщиками и другими авторитетными источники.Информация должна использоваться только в качестве руководства.
- Рейтинги для каждого химического вещества основаны на 48-часовом воздействии на ПВХ-трубу.
- Plastic Pipe Shop Ltd не гарантирует (ни явным, ни подразумеваемым), что эта информация является точной. или полный. Компания Additional Plastic Pipe Shop Ltd посредством данной информации не дает никаких рекомендаций. что любой материал подходит для любых целей.
| Химическое название | Уровень сопротивления |
|---|---|
| ацетальдегид | Неподходящий |
| ацетамид | Неподходящий |
| Ацетатный растворитель | Неподходящий |
| уксусная кислота | Неподходящий |
| Уксусная кислота 20 & percnt; | Неподходящий |
| Уксусная кислота 80 и пер. | Плохо |
| Уксусная кислота ледяная | Неподходящий |
| уксусный ангидрид | Неподходящий |
| Ацетон | Неподходящий |
| Ацетилбромид | Неподходящий |
| Ацетилхлорид (сухой) | Плохо |
| Ацетилен | Отлично до 22 ° C |
| Акрилонитрил | Хорошее до 22 ° C |
| Адипиновая кислота | Отлично до 48 ° C |
| Спирты: амил | Отлично до 48 ° C |
| Спирты: Бензил | Неподходящий |
| Спирты: Бутил | Отлично до 48 ° C |
| Спирты: диацетон | Хорошее до 22 ° C |
| Спирты: Этил | Плохо |
| Спирты: гексил | Отлично до 48 ° C |
| Спирты: изобутиловый | Отлично до 22 ° C |
| Спирты: изопропиловый | Отлично до 22 ° C |
| Спирты: метил | Отлично до 22 ° C |
| Спирты: октил | Нет данных |
| Спирты: пропил | Отлично до 22 ° C |
| Хлорид алюминия | Отлично до 48 ° C |
| Хлорид алюминия 20 & percnt; | Отлично до 22 ° C |
| Фторид алюминия | Отлично до 48 ° C |
| Гидроксид алюминия | Отлично до 48 ° C |
| Нитрат алюминия | Хорошее до 48 ° C |
| Сульфат алюминия-калия 10 & percnt; | Отлично до 48 ° C |
| Сульфат алюминия-калия 100 & percnt; | Отлично до 48 ° C |
| Сульфат алюминия | Отлично до 48 ° C |
| Квасцы | Нет данных |
| Амины | Неподходящий |
| Аммиак 10 & percnt; | Хорошее до 22 ° C |
| Нитрат аммиака | Хорошо |
| Аммиак безводный | Отлично до 48 ° C |
| Аммиак жидкий | Отлично до 22 ° C |
| Ацетат аммония | Отлично |
| Бифторид аммония | Отлично до 48 ° C |
| Карбонат аммония | Отлично до 48 ° C |
| Казеинат аммония | Нет данных |
| Хлорид аммония | Отлично до 48 ° C |
| Гидроксид аммония | Отлично |
| Нитрат аммония | Отлично до 48 ° C |
| оксалат аммония | Отлично |
| Персульфат аммония | Отлично до 48 ° C |
| Фосфат аммония двухосновный | Отлично до 48 ° C |
| Фосфат аммония одноосновный | Отлично |
| Фосфат аммония, трехосновной | Отлично |
| Сульфат аммония | Отлично до 48 ° C |
| Сульфит аммония | Отлично до 48 ° C |
| Тиосульфат аммония | Нет данных |
| Амилацетат | Неподходящий |
| Амиловый спирт | Отлично до 48 ° C |
| Амилхлорид | Неподходящий |
| Анилин | От плохого до 22 ° C (не подходит для более высоких температур) |
| Анилина гидрохлорид | Хорошее до 48 ° C |
| Антифриз | Отлично |
| Трихлорид сурьмы | Отлично до 48 ° C |
| Царская водка (80% HCl, 20% HNO3) | От плохого до 22 ° C (не подходит для более высоких температур) |
| Арохлор 1248 | Нет данных |
| Ароматические углеводороды | Неподходящий |
| Мышьяковая кислота | Отлично до 22 ° C |
| Соли мышьяка | Отлично |
| Асфальт | Отлично до 48 ° C |
| Карбонат бария | Отлично до 48 ° C |
| Хлорид бария | Отлично до 22 ° C |
| Цианид бария | Неподходящий |
| Гидроксид бария | Отлично до 48 ° C |
| Нитрат бария | Отлично |
| Сульфат бария | Хорошее до 22 ° C |
| Сульфид бария | Отлично до 48 ° C |
| Пиво | Отлично до 48 ° C |
| Жидкости для свекольного сахара | Отлично до 48 ° C |
| Бензальдегид | Неподходящий |
| Бензол | От плохого до 22 ° C (не подходит для более высоких температур) |
| Бензолсульфоновая кислота | Отлично |
| Бензойная кислота | Отлично |
| Бензол | Нет данных |
| Бензонитрил | Нет данных |
| Бензилхлорид | Нет данных |
| Отбеливающие жидкости | Отлично до 22 ° C |
| Боракс (борат натрия) | Отлично до 22 ° C |
| Борная кислота | Отлично до 48 ° C |
| Отстой пивоварни | Нет данных |
| Бром | От плохого до 22 ° C (не подходит для более высоких температур) |
| Бутадиен | От плохого до 22 ° C (не подходит для более высоких температур) |
| Бутан | От плохого до 22 ° C (не подходит для более высоких температур) |
| Бутанол (бутиловый спирт) | От плохого до 22 ° C (не подходит для более высоких температур) |
| Сливочное масло | Нет данных |
| пахта | Отлично до 22 ° C |
| Бутиламин | Неподходящий |
| Бутиловый эфир | Отлично до 48 ° C |
| Бутилфталат | Нет данных |
| Бутилацетат | Неподходящий |
| Бутилен | Отлично до 22 ° C |
| Масляная кислота | Хорошее до 22 ° C |
| Бисульфат кальция | Нет данных |
| Бисульфид кальция | Отлично до 48 ° C |
| Бисульфит кальция | Хорошо |
| Карбонат кальция | Отлично до 48 ° C |
| Хлорат кальция | Хорошее до 48 ° C |
| Хлорид кальция | Плохо |
| Гидроксид кальция | Хорошо |
| Гипохлорит кальция | Хорошее до 22 ° C |
| Нитрат кальция | Отлично до 48 ° C |
| Оксид кальция | Хорошо |
| Сульфат кальция | Хорошее до 48 ° C |
| Калгон | Нет данных |
| Тростниковый сок | Отлично до 22 ° C |
| Карболовая кислота (фенол) | Неподходящий |
| Бисульфид углерода | Неподходящий |
| Двуокись углерода (сухая) | Отлично до 48 ° C |
| Двуокись углерода (влажная) | Отлично до 22 ° C |
| Дисульфид углерода | Неподходящий |
| Окись углерода | Отлично до 48 ° C |
| Тетрахлорид углерода | Неподходящий |
| Тетрахлорид углерода (сухой) | Нет данных |
| Тетрахлорид углерода (влажный) | Нет данных |
| Газированная вода | Отлично |
| Угольная кислота | Отлично до 48 ° C |
| Кетчуп | Отлично |
| Хлорная кислота | Отлично до 48 ° C |
| Клей хлорированный | Нет данных |
| Хлор (сухой) | Неподходящий |
| Хлорная вода | Отлично до 48 ° C |
| Хлор безводный жидкий | Неподходящий |
| Хлоруксусная кислота | Хорошее до 22 ° C |
| Хлорбензол (моно) | Неподходящий |
| Хлорбромметан | Неподходящий |
| Хлороформ | Неподходящий |
| Хлорсульфоновая кислота | Неподходящий |
| Шоколадный сироп | Нет данных |
| Хромовая кислота 10 & percnt; | Отлично до 48 ° C |
| Хромовая кислота 30 & percnt; | Отлично до 22 ° C |
| Хромовая кислота 5 & percnt; | Отлично до 48 ° C |
| Хромовая кислота 50 & percnt; | Неподходящий |
| Соли хрома | Отлично |
| Сидр | Отлично |
| лимонная кислота | Хорошее до 48 ° C |
| Лимонное масло | Нет данных |
| Cloroxr (отбеливатель) | Отлично |
| Кофе | Нет данных |
| Хлорид меди | Отлично до 22 ° C |
| Цианид меди | Отлично до 48 ° C |
| Фтороборат меди | Отлично |
| Нитрат меди | Отлично до 48 ° C |
| Сульфат меди> 5 & percnt; | Отлично до 48 ° C |
| Сульфат меди 5 & percnt; | Отлично до 48 ° C |
| Крем | Нет данных |
| Крезолы | Неподходящий |
| Крезиловая кислота | Неподходящий |
| Медная кислота | Отлично до 48 ° C |
| Циановая кислота | Нет данных |
| Циклогексан | Неподходящий |
| Циклогексанон | Неподходящий |
| Моющие средства | Отлично |
| Диацетоновый спирт | Неподходящий |
| Дихлорбензол | Неподходящий |
| Дихлорэтан | Неподходящий |
| Дизельное топливо | Отлично до 22 ° C |
| Диэтиловый эфир | Неподходящий |
| Диэтиламин | Неподходящий |
| Диэтиленгликоль | От плохого до 22 ° C (не подходит для более высоких температур) |
| Диметиланилин | Неподходящий |
| Диметилформамид | Неподходящий |
| дифенил | Нет данных |
| дифенилоксид | Неподходящий |
| Красители | Хорошо |
| Соль Эпсома (сульфат магния) | Отлично до 22 ° C |
| Этан | Отлично до 22 ° C |
| Этанол | Плохо |
| Этаноламин | Неподходящий |
| эфир | Неподходящий |
| Этилацетат | Неподходящий |
| Этилбензоат | Неподходящий |
| Этилхлорид | Неподходящий |
| Этиловый эфир | Неподходящий |
| Этилсульфат | Нет данных |
| Бромид этилена | Неподходящий |
| Хлорид этилена | Неподходящий |
| Этиленхлоргидрин | Неподходящий |
| Этилендиамин | Неподходящий |
| Этилен дихлорид | Неподходящий |
| Этиленгликоль | Отлично |
| Оксид этилена | Неподходящий |
| Жирные кислоты | Отлично |
| Хлорид железа | Отлично |
| Нитрат железа | Отлично |
| Сульфат железа | Отлично |
| Хлорид железа | Отлично |
| Сульфат железа | Отлично |
| Фтористоводородная кислота | Отлично |
| Фтор | Неподходящий |
| Кремнефтористоводородная кислота | Неподходящий |
| Формальдегид 100 и проц .; | Отлично |
| Формальдегид 40 & percnt; | Отлично |
| Муравьиная кислота | Отлично до 22 ° C |
| Фреон 113 | Хорошо |
| Фреон 12 | Отлично до 48 ° C |
| Фреон 22 | Отлично |
| Фреон ТФ | Хорошо |
| Фреон 11 | Отлично до 48 ° C |
| Фруктовый сок | Отлично |
| Топливные масла | Отлично до 48 ° C |
| Фурановая смола | Отлично |
| Фурфурол | Неподходящий |
| галловая кислота | Хорошо |
| Бензин (высокоароматический) | Отлично |
| Бензин, этилированный, исх. | Хорошо |
| Бензин неэтилированный | От плохого до 48 ° C (не подходит для более высоких температур) |
| Желатин | Хорошо |
| Глюкоза | Отлично до 48 ° C |
| Клей П.В.А. | Плохо |
| Глицерин | Отлично |
| Гликолевая кислота | Хорошо |
| Моноцианид золота | Нет данных |
| Виноградный сок | Отлично |
| Смазка | Отлично |
| Гептан | От плохого до 22 ° C (не подходит для более высоких температур) |
| Гексан | Хорошее до 22 ° C |
| Мед | Отлично |
| Гидравлическое масло (Petro) | Отлично |
| Гидравлическое масло (синтетическое) | Отлично |
| Гидразин | Нет данных |
| Бромистоводородная кислота 100 & percnt; | Отлично до 22 ° C |
| Бромистоводородная кислота 20 & percnt; | Хорошее до 48 ° C |
| соляная кислота 100 & percnt; | Неподходящий |
| соляная кислота 20 & percnt; | Отлично до 48 ° C |
| соляная кислота 37 & percnt; | Хорошо |
| Соляная кислота, сухой газ | Отлично до 48 ° C |
| Синильная кислота | Хорошо |
| Синильная кислота (Газ 10 & percnt;) | Отлично |
| Плавиковая кислота 100 & percnt; | Плохо |
| Плавиковая кислота 20 & percnt; | Хорошо |
| Плавиковая кислота 50 & percnt; | Хорошее до 22 ° C |
| Плавиковая кислота 75 & percnt; | Плохо |
| Кремнефтористоводородная кислота 100 & percnt; | Хорошее до 22 ° C |
| Кремнефтористоводородная кислота 20 & percnt; | Отлично до 48 ° C |
| Водородный газ | Отлично до 48 ° C |
| Перекись водорода 10 & percnt; | Отлично до 22 ° C |
| Перекись водорода 100 & percnt; | Отлично |
| Перекись водорода 30 & percnt; | Отлично до 22 ° C |
| Перекись водорода 50 & percnt; | Отлично до 22 ° C |
| Сероводород (вода) | Хорошее до 22 ° C |
| Сероводород (сухой) | Отлично до 48 ° C |
| Гидрохинон | Хорошо |
| Гидроксиуксусная кислота 70 & percnt; | Неподходящий |
| Чернила | Плохо |
| Йод | Отлично |
| Йод (в спирте) | Отлично |
| Йодоформ | Отлично |
| Изооктан | Отлично до 22 ° C |
| изопропилацетат | Неподходящий |
| Изопропиловый эфир | Хорошо |
| Изотан | Отлично |
| Реактивное топливо (JP3, JP4, JP5) | Плохо |
| Керосин | Отлично до 48 ° C |
| Кетоны | Неподходящий |
| Разбавители лаков | Неподходящий |
| Лаки | Неподходящий |
| Молочная кислота | Хорошее до 22 ° C |
| Сало | Отлично до 22 ° C |
| Латекс | Нет данных |
| Ацетат свинца | Хорошо |
| Нитрат свинца | Отлично до 48 ° C |
| Сульфамат свинца | Хорошо |
| Лигроин | Нет данных |
| Лайм | Хорошо |
| Линолевая кислота | Отлично до 48 ° C |
| Хлорид лития | Неподходящий |
| Гидроксид лития | Нет данных |
| Смазочные материалы | Хорошее до 48 ° C |
| Щелок: Ca (OH) 2 Гидроксид кальция | Хорошее до 48 ° C |
| Щелок: гидроксид калия КОН | Хорошо |
| Щелок: гидроксид натрия NaOH | Отлично |
| Бисульфат магния | Отлично до 48 ° C |
| Карбонат магния | Хорошо |
| Хлорид магния | Хорошо |
| гидроксид магния | Отлично до 48 ° C |
| Нитрат магния | Отлично до 48 ° C |
| Оксид магния | Нет данных |
| Сульфат магния (соли Эпсома) | Отлично до 22 ° C |
| Малеиновая кислота | Отлично до 48 ° C |
| Малеиновый ангидрид | Нет данных |
| Яблочная кислота | Отлично до 48 ° C |
| сульфат марганца | Плохо |
| Маш | Нет данных |
| Майонез | Неподходящий |
| Меламин | Неподходящий |
| Хлорид ртути (разбавленный) | Отлично |
| Цианид ртути | Отлично |
| Нитрат ртути | Отлично |
| Меркурий | Отлично |
| Метан | Хорошо |
| Метанол (метиловый спирт) | Отлично до 22 ° C |
| Метилацетат | Неподходящий |
| Метилацетон | Неподходящий |
| Метилакрилат | Нет данных |
| Метиловый спирт 10 & percnt; | Отлично до 22 ° C |
| Бромистый метил | Неподходящий |
| метилбутилкетон | Отлично |
| метилцеллозольв | Неподходящий |
| метилхлорид | Неподходящий |
| метилдихлорид | Отлично |
| Метилэтилкетон | Неподходящий |
| Пероксид метилэтилкетона | Нет данных |
| Метил изобутилкетон | Неподходящий |
| Метил изопропилкетон | Неподходящий |
| Метилметакрилат | Отлично |
| Метиламин | Неподходящий |
| метиленхлорид | Неподходящий |
| Молоко | Отлично до 48 ° C |
| Уайт-спирит | Отлично |
| Меласса | Отлично |
| Монохлоруксусная кислота | Нет данных |
| Моноэтаноламин | Неподходящий |
| Морфолин | Нет данных |
| Масло моторное | Хорошо |
| Горчичный | Хорошо |
| Нафта | Отлично до 22 ° C |
| Нафталин | Неподходящий |
| Природный газ | Отлично |
| Хлорид никеля | Отлично |
| Нитрат никеля | Отлично |
| Сульфат никеля | Отлично |
| Нитрующая кислота (15% HNO3) | Неподходящий |
| Нитрующая кислота (> 15% h3SO4) | Неподходящий |
| Нитрующая кислота (S1 & percnt; Acid) | Неподходящий |
| Нитрующая кислота (S15 & percnt; h3SO4) | Неподходящий |
| Азотная кислота (20%) | Отлично до 22 ° C |
| Азотная кислота (50%) | Хорошее до 22 ° C |
| Азотная кислота (5-10%) | Отлично до 22 ° C |
| Азотная кислота (концентрированная) | Хорошее до 22 ° C |
| Нитробензол | Неподходящий |
| Азотные удобрения | Нет данных |
| Нитрометан | Хорошее до 48 ° C |
| Азотистая кислота | Отлично |
| Закись азота | Отлично |
| Масла: анилиновые | Неподходящий |
| Масла: анис | Нет данных |
| Масла: залив | Нет данных |
| Масла: костяные | Нет данных |
| Масла: Castor | Отлично |
| Масла: корица | Неподходящий |
| Масла: лимонные | Хорошо |
| Масла: Гвоздичное | Нет данных |
| Масла: кокосовые | Отлично до 22 ° C |
| Масла: печень трески | Отлично до 22 ° C |
| Масла: кукурузные | Хорошо |
| Масла: хлопковые | Хорошее до 48 ° C |
| Масла: креозот | Плохо |
| Масла: Дизельное топливо (20, 30, 40, 50) | Хорошо |
| Масла: Топливные (1, 2, 3, 5A, 5B, 6) | Отлично до 48 ° C |
| Масла: имбирь | Нет данных |
| Масла: Гидравлическое масло (Petro) | Отлично |
| Масла: гидравлическое масло (синтетическое) | Отлично |
| Масла: лимонные | Нет данных |
| Масла: льняное | Отлично до 48 ° C |
| Масла: Минеральные | Хорошо |
| Масла: оливковые | Плохо |
| Масла: оранжевые | От плохого до 22 ° C (не подходит для более высоких температур) |
| Масла: пальмовые | Отлично |
| Масла: арахисовые | Отлично до 22 ° C |
| Масла: мята перечная | Нет данных |
| Масла: Сосна | Неподходящий |
| Масла: рапсовые | Нет данных |
| Масла: канифоль | От плохого до 22 ° C (не подходит для более высоких температур) |
| Масла: кунжутное | Отлично |
| Масла: силиконовые | Отлично |
| Масла: соевые | Отлично до 22 ° C |
| Масла: сперматозоиды (кит) | Нет данных |
| Масла дубильные | Нет данных |
| Масла: трансформаторные | Хорошо |
| Масла: Турбинные | Отлично до 22 ° C |
| Олеиновая кислота | От плохого до 48 ° C (не подходит для более высоких температур) |
| Oleum 100 & percnt; | Неподходящий |
| Oleum 25 & percnt; | Неподходящий |
| щавелевая кислота (холодная) | Хорошо |
| Озон | Хорошо |
| Пальмитиновая кислота | Хорошее до 22 ° C |
| Парафин | Хорошо |
| Пентан | Отлично |
| Хлорная кислота | Плохо |
| Перхлорэтилен | От плохого до 22 ° C (не подходит для более высоких температур) |
| Петролатум | Хорошо |
| Нефть | Нет данных |
| Фенол (10%) | От плохого до 22 ° C (не подходит для более высоких температур) |
| Фенол (карболовая кислота) | Неподходящий |
| Фосфорная кислота (> 40%) | Хорошо |
| Фосфорная кислота (сырая) | Хорошее до 48 ° C |
| Фосфорная кислота (расплав) | Неподходящий |
| Фосфорная кислота (S40 & percnt;) | Хорошо |
| Ангидрид фосфорной кислоты | Нет данных |
| фосфор | Отлично до 22 ° C |
| Трихлорид фосфора | Неподходящий |
| Разработчик фотографий | Отлично |
| Фотографические решения | Отлично |
| Фталевая кислота | Нет данных |
| Фталевый ангидрид | Неподходящий |
| пикриновая кислота | Неподходящий |
| Покрытие сурьмой 130 ° F | Отлично |
| Покрытие Мышьяк 110 ° F | Отлично |
| Покрытие из латуни: высокоскоростная латунная ванна, 110 ° F | Отлично |
| Покрытие из латуни: Обычная латунная ванна 100 ° F | Отлично |
| Покрытие бронзой: Cu-Cd бронза Ванна R.Т. | Отлично |
| Покрытие бронзой: Ванна из бронзы Cu-Sn 160 ° F | Неподходящий |
| Покрытие бронзой: ванна из Cu-Zn-бронзы 100 ° F | Отлично |
| Покрытие кадмием: цианидная ванна 90 ° F | Отлично |
| Покрытие кадмием: ванна с фтороборатом, 100 ° F | Отлично |
| Хромирование: хромированная ванна в цилиндре 95 ° F | Отлично |
| Покрытие Хром: Черный Хром Ванна 115 ° F | Отлично |
| Хромирование: хромово-серная ванна 130 ° F | Отлично |
| Хром: фторидная ванна 130 ° F | Отлично |
| Хром: флюосиликатная ванна 95 ° F | Отлично |
| Гальваническое покрытие медь (кислота): ванна с медным фтороборатом, 120 ° F | Отлично |
| Гальваническое покрытие медью (кислотой): ванна с медным сульфатом R.Т. | Отлично |
| Покрытие медью (цианидом): ванна с медным ударом, 120 ° F | Отлично |
| Покрытие медью (цианидом): высокоскоростная ванна, 180 ° F | Неподходящий |
| Покрытие медью (цианидом): соляная ванна Rochelle 150 ° F | Неподходящий |
| Покрытие медью (разное): Медь (химическое нанесение) | Отлично |
| Покрытие меди (разное): пирофосфат меди | Отлично |
| Покрытие золотом: кислота 75 ° F | Отлично |
| Золото: цианид 150 ° F | Неподходящий |
| Покрытие золотом: нейтраль 75 ° F | Отлично |
| Нанесение покрытия на сульфамат индия R.Т. | Отлично |
| Гальваническое покрытие: Ванна с сульфатом железа и аммиака 150 ° F | Неподходящий |
| Гальваническое покрытие: ванна с хлоридом железа 190 ° F | Неподходящий |
| Гальваническое покрытие: ванна с сульфатом железа, 150 ° F | Неподходящий |
| Металлическое железо: ванна с фторборатом 145 ° F | Неподходящий |
| Металлическое железо: сульфамат 140 ° F | Отлично |
| Металлический чугун: сульфатно-хлоридная ванна 160 ° F | Неподходящий |
| Флюоборат свинца для покрытия | Отлично |
| Никелированное покрытие: химическое нанесение 200 ° F | Неподходящий |
| Никель для покрытия: фторборат 100-170 ° F | Отлично |
| Никель для покрытия: высокохлоридный 130-160 ° F | Неподходящий |
| Никель: сульфамат 100-140 ° F | Отлично |
| Никелированное покрытие: Тип 115-160 ° F | Неподходящий |
| Покрытие родием 120 ° F | Отлично |
| Покрытие серебром 80-120 ° F | Отлично |
| Покрытие олово-фторборат 100 ° F | Отлично |
| Покрытие оловянно-свинцовым 100 ° F | Отлично |
| Гальванический цинк: хлорид кислоты 140 ° F | Отлично |
| Покрытие цинком: ванна с кислым фтороборатом R.Т. | Отлично |
| Гальваническое покрытие цинком: Кислотно-сульфатная ванна 150 ° F | Неподходящий |
| Покрытие цинком: щелочно-цианидная ванна R.T. | Отлично |
| Калий (карбонат калия) | Отлично |
| Бикарбонат калия | Отлично |
| Бромид калия | Отлично |
| Хлорат калия | Отлично |
| Хлорид калия | Отлично |
| Хромат калия | Отлично |
| Растворы цианида калия | Отлично |
| дихромат калия | Отлично |
| Феррицианид калия | Отлично |
| Ферроцианид калия | Отлично |
| Гидроксид калия (каустический калий) | Отлично до 22 ° C |
| Гипохлорит калия | Хорошее до 22 ° C |
| Иодид калия | Отлично до 48 ° C |
| Нитрат калия | Отлично |
| Оксалат калия | Нет данных |
| Перманганат калия | Отлично до 22 ° C |
| Сульфат калия | Отлично до 48 ° C |
| Сульфид калия | Отлично до 48 ° C |
| Пропан (сжиженный) | Отлично до 22 ° C |
| Пропилен | Хорошее до 22 ° C |
| Пропиленгликоль | От плохого до 22 ° C (не подходит для более высоких температур) |
| Пиридин | Неподходящий |
| Пирогалловая кислота | Отлично |
| Ресорцинальный | Плохо |
| Канифоль | От плохого до 22 ° C (не подходит для более высоких температур) |
| Ром | Отлично |
| Ингибиторы ржавчины | Нет данных |
| Заправки для салатов | Нет данных |
| Салициловая кислота | Хорошее до 22 ° C |
| Солевой раствор (насыщенный NaCl) | Отлично |
| Морская вода | Отлично до 48 ° C |
| Шеллак (отбеленный) | Нет данных |
| Shellac (оранжевый) | Нет данных |
| Силикон | Отлично |
| Бромид серебра | Нет данных |
| Нитрат серебра | Отлично до 22 ° C |
| Мыльные растворы | Отлично |
| Кальцинированная сода (см. Карбонат натрия) | Отлично |
| Ацетат натрия | Хорошее до 22 ° C |
| Алюминат натрия | Нет данных |
| Бензоат натрия | Хорошее до 22 ° C |
| бикарбонат натрия | Отлично до 48 ° C |
| Бисульфат натрия | Отлично до 48 ° C |
| Бисульфит натрия | Отлично до 48 ° C |
| Борат натрия (бура) | Отлично до 48 ° C |
| бромид натрия | Хорошее до 48 ° C |
| Карбонат натрия | Отлично до 48 ° C |
| Хлорат натрия | Отлично до 22 ° C |
| Хлорид натрия | Отлично до 48 ° C |
| Хромат натрия | Нет данных |
| Цианид натрия | Отлично до 48 ° C |
| Ферроцианид натрия | Отлично |
| Фторид натрия | Отлично до 48 ° C |
| Гидросульфит натрия | Плохо |
| Гидроксид натрия (20%) | Отлично |
| Гидроксид натрия (50%) | Отлично |
| Гидроксид натрия (80%) | Отлично |
| Гипохлорит натрия (<20%) | Отлично |
| Гипохлорит натрия (100%) | Хорошо |
| Гипосульфат натрия | Нет данных |
| Метафосфат натрия | Отлично |
| метасиликат натрия | Отлично |
| Нитрат натрия | Отлично до 48 ° C |
| Перборат натрия | Отлично до 48 ° C |
| Пероксид натрия | Хорошее до 48 ° C |
| полифосфат натрия | Отлично до 22 ° C |
| Силикат натрия | Отлично до 48 ° C |
| Сульфат натрия | Отлично до 48 ° C |
| Сульфид натрия | Отлично до 48 ° C |
| Сульфит натрия | Отлично до 48 ° C |
| Тетраборат натрия | Отлично до 48 ° C |
| Тиосульфат натрия (гипо) | Отлично до 48 ° C |
| Сорго | Нет данных |
| Соевый соус | Нет данных |
| Станник хлорид | Отлично до 48 ° C |
| Станнический флюоборат | Нет данных |
| Хлорид олова | Отлично до 22 ° C |
| Крахмал | Отлично |
| Стеариновая кислота | Хорошее до 48 ° C |
| Растворитель Стоддарда | От плохого до 22 ° C (не подходит для более высоких температур) |
| Стирол | Неподходящий |
| Сахар (жидкости) | Нет данных |
| Сульфат (ликеры) | Хорошо |
| Хлорид серы | От плохого до 22 ° C (не подходит для более высоких температур) |
| Диоксид серы | Отлично до 22 ° C |
| Диоксид серы (сухой) | Отлично до 48 ° C |
| Гексафторид серы | Хорошо |
| Трехокись серы | Отлично |
| Трехокись серы (сухой) | Отлично до 22 ° C |
| Серная кислота (<10%) | Отлично до 22 ° C |
| Серная кислота (10-75 & percnt;) | Отлично до 22 ° C |
| Серная кислота (75-100%) | Неподходящий |
| Серная кислота (холодная концентрация) | Неподходящий |
| Серная кислота (горячая концентрированная) | Неподходящий |
| серная кислота | Отлично до 48 ° C |
| Сульфурилхлорид | Нет данных |
| Сало | Нет данных |
| Дубильная кислота | Отлично до 22 ° C |
| Жидкости для дубления | Отлично до 22 ° C |
| Винная кислота | Отлично до 22 ° C |
| Тетрахлорэтан | Плохо |
| Тетрахлорэтилен | Неподходящий |
| Тетрагидрофуран | Неподходящий |
| Соль олова | Отлично |
| Толуол (Толуол) | Неподходящий |
| Томатный сок | Отлично |
| Трихлоруксусная кислота | Хорошо |
| Трихлорэтан | Плохо |
| Трихлорэтилен | Неподходящий |
| Трихлорпропан | Нет данных |
| трикрезилфосфат | Неподходящий |
| Триэтиламин | Хорошо |
| тринатрийфосфат | Отлично |
| Скипидар | Неподходящий |
| Мочевина | Неподходящий |
| Мочевая кислота | Отлично |
| Моча | Отлично |
| Лак | Неподходящий |
| Овощной сок | Нет данных |
| Уксус | Хорошо |
| Винилакатат | Неподходящий |
| Винилхлорид | Неподходящий |
| Вода, кислота, шахта | Хорошо |
| Вода деионизированная | Отлично до 46 ° C |
| Вода дистиллированная | Отлично до 48 ° C |
| Вода свежая | Хорошо |
| Вода, соль | Хорошо |
| Убийцы сорняков | Нет данных |
| Сыворотка | Нет данных |
| Виски и вина | Отлично до 48 ° C |
| Белый ликер (целлюлозный завод) | Отлично до 48 ° C |
| Белая вода (бумажная фабрика) | Отлично |
| Ксилол | Неподходящий |
| Хлорид цинка | Хорошо |
| Гидросульфит цинка | Нет данных |
| Сульфат цинка | Отлично до 48 ° C |
Показать таблицу…
Труба из ПВХ Информация о сертификате WRAS
WRAS (Консультативная служба по водным нормам) — это орган, выдающий разрешения на компоненты и материалы для использоваться в системах питьевой воды (питьевой воды) в Великобритании. Есть два разных типа одобрения: материалы и продукт. Трубы и фитинги из ПВХ относятся к разделу «Материалы», так как являются статическими изделиями. Все наши компоненты из ПВХ имеют сертификаты WRAS и проходят повторные испытания каждые 5 лет, чтобы гарантировать, что мы и наши поставщики по-прежнему соблюдают.
Для достижения соответствия WRAS материалы испытываются путем выдерживания в водяной бане на время, а затем испытания вода на химическое присутствие, которое, если оно присутствует, указывало бы на выщелачивание из испытанных пластмасс. Этот проводится небольшим количеством очень специализированных лабораторий. Все наши испытания ПВХ проводятся Лаборатория проверки качества воды Темзы в Лондоне.
Наши собственные сертификаты WRAS включают:
Мы гарантируем, что все наши поставщики также имеют соответствующие разрешения WRAS для труб и фитингов из ПВХ, а также включают, но не ограничиваются:
Где найти или купить трубу из ПВХ
Нам часто задают вопрос «где купить трубу ПВХ рядом со мной?» или, может быть, вы хотите найти Получение в тот же день или доставка на следующий день.В Великобритании трубы из ПВХ недоступны в производстве сантехники своими руками или в большинстве торговых сетей. магазины. Хотя есть небольшая группа специализированных поставщиков труб, у которых есть приличный ассортимент фитингов, Лучшее место, где можно найти трубы из ПВХ, — это онлайн-поставщики. Такие интернет-магазины, как мы, обычно больший ассортимент деталей, труб и трубок и возможность отправки их курьером с множеством различных опций включая следующий рабочий день, утро (утро или полдень) или даже тот же рабочий день, если вы отчаянно в них нуждаетесь.Plastic Pipe Shop — один из ведущих поставщиков в Великобритании, а также один из крупнейших в Великобритании складов систем ПВХ-труб. Хотя> 95 & percnt; наших запчастей мы отправляем перевозчиками по всей Великобритании, мы также занимаемся торговлей прилавок на наших складах в Стерлинге. Если вы посетите наши склады, наши сотрудники будут рады показать вам любые запчасти. и обсудим с вами ваши требования и планы.
Термическое расширение трубы из ПВХ
Пластиковая труба гораздо более склонна к расширению и сжатию при изменении температуры, чем металлические трубы, такие как медь и сталь.
В ситуациях, когда устанавливаются трубы большой длины, необходимо принять меры предосторожности. сделано, чтобы учесть сжатие и расширение. Несоблюдение этого правила может привести к тому, что труба ПВХ станет подчеркивается, поскольку он пытается расширяться или сжиматься, но установка не позволяет этого. Сильно обрезав трубу, вы не остановит расширение или сжатие, вы просто направите его силы в другой участок труба, что иногда может привести к ее поломке.
Следуя приведенным ниже пунктам, вы можете избежать проблем, связанных с усадкой и расширением труб из ПВХ длиной более 5 м:
- Используйте трубные хомуты, которые позволяют трубе скользить (не для типов с резиновым покрытием)
- Убедитесь, что оба конца трубы не прикреплены жестко к стене или другой точке упора. Трубе нужно куда-то расширить до
- Если ваша труба будет подвергаться воздействию экстремальных температур и иногда остается пустой или статичной, подумайте о изоляция вашей трубы
- Обратите внимание на то, монтируете ли вы трубу в неотапливаемом здании зимой или будет тепло или жарко после завершения, например, в некоторых ситуациях в аквакультуре и садоводстве
Коэффициент линейного расширения трубы ПВХ равен 7.
- Какой фирмы лучше ставить окна пластиковые: какие окна лучше поставить и как выбрать пластиковые окна для дома?
- Япония сад камней фото: D1 8f d0 bf d0 be d0 bd d1 81 d0 ba d0 b8 d0 b9 d1 81 d0 b0 d0 b4 d0 ba d0 b0 d0 bc d0 bd d0 b5 d0 b9: стоковые фото, изображения
