Вес арматуры диаметром 12 мм: Масса арматуры теоретический вес 1 метра погонного (1/мп)
Вес арматуры 12 мм за метр таблица

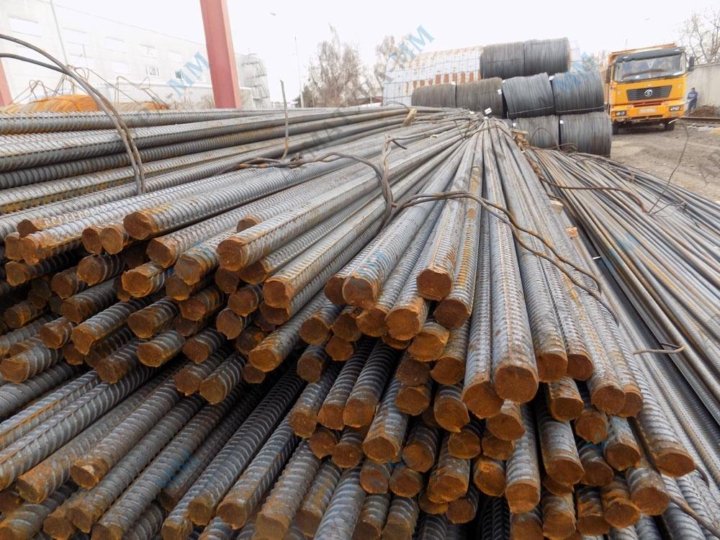

Внешний вид арматуры.
При вязке каркасов, сеток, а также при возведении фундамента основным элементом является арматура. Что касается частного строительства, то здесь одним из самых востребованных является металлопрокат с диаметром 12 миллиметров. Выгодное соотношение прочности и доступной цены позволяет использовать арматуру 12 мм при строительстве частного дома.
Для чего нужно знать вес металлопроката? Понадобиться это величина для оценки стоимости строительных работ на разных этапах. Обычно вес уже рассчитан в проекте для каждой конструкции, где используется металлопрокат А12, А3 или любая другая марка. Если же в планах сделать расчет постройки самостоятельно или же просто хочется подробно разобраться в этом моменте, то этот материал ответит на все вопросы. Изучив статью, читатель сможет самостоятельно провести расчет и узнать вес арматуры 12 мм, А3 или другой марки.
Содержание
- Расчет веса
- Самостоятельный расчет
- Количество метров в одной тонне
- Что нужно знать об A12 арматуре
Расчет веса
Расчет выполняется в погонных метрах – специальных величинах, используемых обычно в строительных работах.
В таблице также указанна масса одного погонного метра. При этом продается арматура по массе, а не по длине. Задача у строителя довольно простая: узнать, сколько метров потребуется для всех конструкций, а затем перевести их в единицы массы. Ниже указана подробная и простая таблица, которая поможет узнать вес одного погонного метра.
Расчет веса
В этой таблице необходимо найти нужный диаметр (D), в данном случае это 12 мм. Во второй графе указан D – эти данные не особо нужны, да и перевести 12 мм довольно просто (необходимо поделить 12 мм на 100, в итоге получится 0,12 м). Третья графа таблицы является наиболее важной – здесь указана масса м на кг. Метр металлопроката 12 миллиметров вести 0,888 килограмм. Также для примера можно взять прутья 10 мм, вес которых составляет 0,617 кг. Последняя графа показывает, сколько в одной тонне метров.
Калькулятор
Самостоятельный расчет
Теперь читатель знает, сколько весит один метр.
Но чтобы лучше разобраться в работе, нужно понимать, по какой схеме проводится расчет. Поняв суть, строитель сможет вычислять вес одного погонного метра прутьев с диаметром 12 или 10 мм. Чтобы выполнить расчет, необходимо действовать по следующей схеме:
Объем одного погонного метра можно получить по следующей формуле: 1м х (0,785 х D х D). Здесь буква «D» обозначает диаметр круга. Общая масса перемножается с удельным весом прутьев, он во всех случаях будет 7850 кг/м3. Чтобы узнать, сколько весит метр, нужно знать объем.
Для примера можно самостоятельно высчитать массу одного метра арматуры 10 мм. Первым делом необходимо получить объем – 1м х (0,785 х 0,010 х 0,010) = 0, 00010124 м3. Масса прутьев 10 мм – 00010124 м3 х 7850 = 0,616 кг. Если посмотреть таблицу, то один метр арматуры 10 весит 0, 617 кг. Сколько весит метр прутьев 14 или 16 можно узнать по такой же схеме.
Количество метров в одной тонне
Более подробная таблица, где присутствует и класс стали.
Выше показан расчет для 10 мм. Количество метров в тонне также можно высчитать без использования специализированных таблиц. Здесь стоит обратиться к строительным нормативам, в которых сказано, что в ленточном основании должно быть не менее 0,1% прутьев по отношению к железобетонной конструкции. Выглядит такая формулировка довольно сложно. Чтобы понять, как это работает, стоит разобрать пример:
- Берется ленточное основание, площадь которого составляет 2400 квадратных см.
- Далее понадобится коэффициент, для этой формулы это 0, 001.
- Полученный объем перемножается с коэффициентом – 2400 х 0,001 = 2,4 см2.
- На следующих этапах без справочной информации уже обойтись не получится. Здесь понадобится пособие, в котором указано необходимое количество стержней. Для арматуры с диаметром 10 и 12 мм достаточно два стержня.
Что нужно знать об A12 арматуре
Изготавливаются прутья из стали, марка которой зависит от требований к прочности, износу и другим параметрам.
Обычно строители выбирают прутья из низколегированного металла. Нельзя сказать, что это самая надежная и долговечная сталь, но при этом она обладает важным преимуществом – низколегированный металл можно обрабатывать с помощью дуговой сварки.
Марка A12, как и арматура с диаметром 10 мм, обычно используется для придания прочности конструкции, сделанной из железобетона. Также эти прутья являются основным элементом в строительстве каркасных конструкций. Помимо этого параметра также нужно обращать внимание на прокат, он различается по классам:
- Периодический профиль – А3. Арматура класса А3 имеет поперечное рифление.
- Гладкий профиль – А1. В отличии от А3, арматура класса А1 идет без рифления.
Приобрести арматуру, независимо от диаметра или класса А3, можно в бухтах или прутах.
вес и длина, расчеты в строительных работах
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
В капитальном строительстве загородных домов из монолита не обойтись без армированных конструкций.
При этом большинство затрат в процессе приобретения материалов в основном приходится именно на арматуру. Вес материала, рассчитанный точно и правильно, поможет реально оценить не только расходы на организацию строительных работ, но и важную часть стоимости всего объекта.
Во время проведения строительных работ необходим точный расчет массы армированных конструкций
Содержание
- 1 Необходимость расчетов веса арматуры: таблицы соответствия веса и длин
- 1.1 Таблица массы арматуры: ГОСТ, регламентирующий качество товара
- 1.2 Удельный вес арматуры: таблицы соответствий с учетом погонного метража
- 1.3 Маркировка материала, вес 1 метра: таблица сортамента
- 2 Арматура: вес и различные варианты его вычисления
- 2.1 Вычисления по удельной массе на примере расчета веса метра арматуры 12
- 2.2 Порядок расчетов веса арматуры 12 мм за метр, длины всего стержня
- 2.3 Расчет веса арматурной проволоки в квадратном метре
- 3 Характеристики, размеры и расчет веса арматуры 8 мм за метр
- 4 Сфера применения и вычисление веса арматуры 10 мм за метр
- 5 Универсальные особенности и идеальный вес арматуры 12
- 6 Вес арматуры 16 мм за метр: особенности и технические характеристики
Арматура – стройматериал, представляющий совокупность определенных металлических элементов, предназначенный для сооружения монолитной конструкции с цементным раствором.
Служит в качестве опоры для удержания растягивающего напряжения и с целью усиления бетоноконструкции в зоне сжатия.
Расчет массы арматуры поможет при оценке стоимости строительства, а также цены уже готового объекта
Арматурные составляющие в основном применяются в сооружении фундамента и возведении стен зданий бетономонолита. Значительная часть времени, сил и материальных расходов при строительстве здания из бетона приходится именно на создание армокаркаса, который изготавливают из армированных прутьев и сеток. Во избежание лишних затрат следует максимально точно рассчитать необходимое количество материала. Здесь не обойтись без знаний веса арматуры в метре. Таблица соотношений веса и длины разных видов конструкций помогут сделать правильные вычисления.
Чтобы рассчитать вес арматуры, необходимо сложить общую протяженность всех стержней и умножить ее на массу одного метра. Все нужные данные, с учетом класса стали и диаметра прутьев, приводят в расчетных таблицах. Во внимание также берется марка материала, из которого производят арматуру.
Показатель стандарта массы арматуры соответствующего диаметра регламентируют разработанные нормативы – ГОСТ 5781-82 и ГОСТ Р 52544-2006.
Таблица веса погонного метра арматуры, длины и диаметра прута поможет выполнить правильные вычисления:
| Сечение арматуры, мм | Масса погонного метра, г | Общая длина арматуры в тонне материала, м |
| 6 | 222 | 4505 |
| 8 | 395 | 2532 |
| 10 | 617 | 1620 |
| 12 | 888 | 1126 |
| 14 | 1210 | 826 |
| 16 | 1580 | 633 |
| 18 | 2000 | 500 |
| 20 | 2470 | 405 |
| 22 | 2980 | 336 |
| 25 | 3850 | 260 |
| 28 | 4830 | 207 |
| 32 | 6310 | 158 |
| 36 | 7990 | 125 |
| 40 | 9870 | 101 |
| 45 | 12480 | 80 |
| 50 | 15410 | 65 |
| 55 | 18650 | 54 |
| 60 | 22190 | 45 |
| 70 | 30210 | 33 |
| 80 | 39460 | 25 |
Пользоваться этой таблицей довольно просто.
В первой колонке указаны данные о диаметре стрежня, во второй – масса погонного метра арматурного стержня конкретного типа. В третьей колонке отображена общая длина арматурных элементов в одной тонне.
Формула расчета веса арматуры очень простая – длина арматуры, умноженная на вес погонного метра арматуры
Изучив таблицу, можно заметить одну закономерность. Чем выше показатель диаметра арматуры, тем больше вес метра материала. Общая длина в одной тонне, наоборот, обратно пропорциональна толщине прутьев.
Полезный совет! Размер диаметра нужно узнавать у производителя. Если измерить его самостоятельно, то это повлечет за собой погрешности в расчетах, так как поверхность арматурных стержней имеет ребристую структуру.
Таким образом, зная вес арматуры по ГОСТ 5781-82, легко вычислить коэффициент общей армированной конструкции, можно определить массу арматуры по отношению к необходимым объемам бетона. Имея в наличии эти данные, несложно рассчитать общее количество материалов, которое потребуется для сооружения конкретной конструкции – будь то фундамент или монолитное здание.
Погонный метр стержня профиля – это отрезок материала протяженностью в один метр. Он может иметь как гладкую, так и рельефную поверхность. Масса прутьев, соответственно, регламентирует их диаметр. ГОСТом установлены показатели от 6 до 80 миллиметров. За основу материала взята периодическая сталь.
Чем выше показатель диаметра арматуры, тем больше вес метра материала
Масса сетки из арматурной проволоки для штукатурки, армокаркаса для фундамента из железобетона, армосетки под кладку из кирпича зависит от габаритов полотна, площади ячеек и диаметра прутьев в миллиметрах. Арматурная сталь, выпускаемая на отечественном рынке, широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа на металлопрокат.
Вычисления выполняют с использованием приведенной таблицы арматуры.
Вес 1 погонного метра зависит от внешнего строения профиля, который бывает рифленым или гладким. Наличие ребер и рифлений снаружи обеспечивает более надежное сцепление прутьев с бетонным раствором. Таким образом, сама бетоноконструкция в таком случае обладает более высокими качественными характеристиками.
Особенности технологического процесса изготовления арматурной стали определяют весь сортамент арматуры. По таким показателям сталь бывает горячекатаной стержневой или холоднотянутой проволочной.
Арматура широко используется в строительстве, отличается высококачественными характеристиками, соответствует всем требованиям ГОСТа
Арматура, произведенная согласно ГОСТ 5781-82, – это прутья с гладкой поверхностью класса А, а также профили из периодической стали классов от А-ІІ до А-VI. ГОСТ Р 52544-2006 – это профили классов А500С и В500С из периодической стали, предназначенные для сварки. Буквой А маркируют горячекатаную и термоупрочненную арматуру, буквой В – холоднодеформированный материал, буквой С – свариваемый прокат.
Если брать за основу механические характеристики арматурной стали, такие как прочность и масса, то материал подразделяют на отдельные классы сортамента с соответствующими специальными обозначениями от A-I до A-VI. При этом вес метра арматуры горячекатаной стали от них не зависит.
Соответствие класса, диаметра и марки наглядно продемонстрировано в таблице:
| Класс стали по ГОСТ 5781-82 | Диаметр стержня, мм | Класс стали по ГОСТ Р 52544-2006 | Диаметр стержня, мм | Марка арматуры |
| A-I | 6-40 | А240 | 6-40 | Ст3кп, Ст3пс, Ст3сп |
| A-II
| 10-40 | А300 | 40-80 | Ст5сп, Ст5пс 18Г2С |
| Ас-II | 10-32 | Ас300 | 10ГТ | |
| A-III | 6-40 | A400 | 6-22 | 35ГС, 25Г2С 32Г2Рпс |
| A-IV | 10-32 | A600 | 6-8 36-40 | 80С 20*2ГЦ |
| A-V | 6-8 и 10-32 | А800 | 36-40 | 23*2Г2Т |
| А-VI | 10-22 | А1000 | 10-22 | 22*2Г2АЮ, 22*2Г2Р, 20*2Г2СР |
Если взять, к примеру, арматуру класса A-ІІІ, то ее используют для укрепления основы зданий из бетона, возводимых в короткие сроки.
Масса арматуры в данном случае равна весу всего каркаса из стали, включая фундамент, стены и бетонные перекрытия, а также массу сваренных сеток, заливаемых бетоном.
Диаметр арматурного стержня в диапазоне от 8 до 25 мм считается самым популярным размером профилей на строительном рынке. Вся отечественная арматура до попадания на металлобазы проходит этапы контроля качества, что гарантирует ее соответствие ГОСТу.
Арматурный материал подразделяется на классы сортамента со специальными обозначениями от A-I до A-VI
Арматура: вес и различные варианты его вычисленияСправка! Объем стального прута рассчитывается путем умножения метража на геометрическую площадь круга – 3,14*D*D/4. D – это диаметр. Удельный вес арматуры – 7850 кг/м³. Если умножить его на объем, то получится общий показатель удельной массы одного метра арматуры.
Вес арматуры рассчитывается разными способами:
- по данным о нормативном весе;
- взяв за основу удельную массу;
- с использованием онлайн-калькулятора.
Необходимое количество прутьев по нормативному весу определяют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета. Для примера вычислим вес арматуры 14.
Сколько весит метр арматуры, необходимо знать и проектировщикам, и строителям зданий и сооружений из армируемого бетона
Главное условие проведения таких подсчетов – наличие соответствующей таблицы. Сам процесс вычисления (при составлении плана строительства, учитывая возведение арматурной сетки) включает такие этапы:
- выбрать соответствующий диаметр прутьев;
- вычислить метраж требующейся арматуры;
- умножить вес одного метра арматуры соответствующего диаметра на количество необходимых стержней.
Например, для стройки предполагается использовать 2300 метров арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Проводим вычисление: 2300*1,21=2783 килограмм. Таким образом, для выполнения данного объема работ потребуется 2 тонны 783 килограмма стальных прутьев.
Аналогично рассчитывается количество стержней соответствующего диаметра в одной тонне. Данные берутся из таблицы.
Способ расчётов по удельной массе требует специальных умений и знаний. В его основе заложена формула определения массы с использованием таких величин, как объем предмета и его удельный вес. Это самый сложный и трудоемкий вариант вычисления веса. Он применим исключительно в тех случаях, когда в распоряжении нет таблицы с нормами и исключена возможность использовать онлайн-калькулятор.
При самостоятельном расчете объёма арматуры нужно учитывать то, что стержень имеет цилиндрическую форму
Наглядно рассмотреть данные расчеты можно на примере определения веса 1 метра арматуры 12 мм. Для начала необходимо вспомнить формулу вычисления веса из курса физики, согласно которой масса равна объёму предмета, умноженному на его плотность, то есть удельный вес. У стали этот показатель соответствует 7850 кг/м³.
Объём определяется самостоятельно, с учетом того, что стержень арматуры имеет цилиндрическую форму. В данном случае пригодятся знания по геометрии. Формула гласит: объем цилиндра вычисляется путем умножения сечения площади на высоту фигуры. В цилиндре сечение – это круг. Его площадь вычисляют по другой формуле, где постоянное число Пи со значением 3,14 умножают на радиус в квадрате. Радиус – это, как известно, половина диаметра.
Порядок расчетов веса арматуры 12 мм за метр, длины всего стержняДиаметр арматурных стержней берется из планов и расчётов стройки. Самостоятельно его лучше не измерять во избежание погрешностей. Определяем, сколько весит один метр арматуры 12 мм. Таким образом, получаем, что радиус равен 6 мм или 0,006 м.
Если необходимо рассчитать массу конкретного прута арматуры, то площадь круга умножают на его длину
Полезный совет! Наиболее простой способ расчетов – использование специальных программ (или онлайн-калькулятора).
Для этого в определенные ячейки вводят данные массы арматуры в тоннах, номер соответствующего профиля и длину прута в миллиметрах. Стандартная длина стержней – 6000 или 12000 мм.Последовательность самостоятельных расчетов с использованием формулы следующая:
- Определение площади круга: 3,14*0,006²=0,00011304 м².
- Вычисление объема метра стержней: 0,00011304*1=0,00011304 м³.
- Расчет веса арматуры 12 в 1 метре: 0,00011304 м³*7850 кг/м³=0,887 кг.
Если полученный результат сверить с таблицей, то обнаружим соответствие данных государственным стандартам. Если необходимо рассчитать массу конкретного прута, то площадь круга умножают на его длину. В целом алгоритм расчетов аналогичный.
Полный порядок проведения вычислений веса 1 метра арматуры 12, представленный математическим выражением, будет выглядеть таким образом:
1м*(3,14*0,012м*0,012м/4)*7850кг/м³=0,887 кг.
Чтобы самостоятельно обчислить вес арматуры 12 мм за метр, нужно использовать определенную формулу
Результат идентичен предыдущему.
В зависимости от длины арматуры соответствующее значение подставляют в формулу и по ней рассчитывают вес. Вычислить вес всей сетки можно путем умножения значения, полученного для 1 м², на нужное количество квадратных метров в армокаркасе.
Арматурная проволока соответствует требованиям ГОСТ 6727-80. Для ее производства используют низкоуглеродистую сталь. Диаметральные значения обычной проволоки – 3, 4 и 5 мм. Сортамент имеет два класса: B-I – с гладкой поверхностью и Вр-1 – материал из периодического профиля.
Статья по теме:
Балка двутавровая: таблица размеров, вес и технические характеристики профилей
Особенности конструкции изделия. Формулы расчета двутавров. Цена погонного метра двутаврового профиля.
Вес проволоки рассчитывают в соответствии со специальными стандартами и данными, приведенными в таблице:
| Диаметр проволоки, мм | Масса одного метра, г |
| 3 | 52 |
| 4 | 92 |
| 5 | 144 |
Вычислить вес для конкретного случая можно по следующему алгоритму.
Для того чтобы определить массу ста метров арматурной проволоки диаметром 4 мм, необходимо удельный вес умножить на метраж. Расчет будет выглядеть следующим образом:
92*100 = 9200 г (или 9 кг 200 г).
Можно провести и обратное вычисление. Например, моток проволоки диаметром 4 мм весит 10 кг. Чтобы определить метраж, нужно разделить общую массу на удельный вес. Расчет имеет такой вид: 10/0,092 = 108,69 метра.
Для производства арматурной проволоки используется низкоуглеродистая сталь
Для подсчета веса арматурной сетки используются следующие способы. Например, размеры сетки – 50х50х4. Площадь квадратного метра включает 18 стержней по 1 м. Таким образом, получается всего 18 м арматуры 6, вес которой составляет 0,222 кг/м. Погонный метр проволоки в конструкции рассчитывается таким образом: 18*0,222=3,996 кг/м². Необходимо добавить приблизительно 1%, учитывая погрешность при сварке. Получим полные 4 килограмма.
Характеристики, размеры и расчет веса арматуры 8 мм за метрАрматурные прутья диаметром 8 мм считаются тонкими.
На первый взгляд, они напоминают простую проволоку. Технологический процесс их изготовления регламентирует ГОСТ 5781. Поверхность арматуры 8 бывает рифленой или гладкой.
Полезный совет! При любых расчетах и вычислениях массы арматуры не следует забывать о допустимых показаниях погрешностей. Они колеблются в диапазоне от 1 до 6%. Особенно это важно учитывать при предполагаемых больших объемах сварочных работ.
Основные технические характеристики материала следующие:
- для изготовления используют сталь с маркировкой 25Г2С и 35ГС;
Арматурные прутья диаметром 8 мм считаются самыми тонкими и напоминают обычную проволоку
- ребристый шаг – А400 и А500;
- класс арматуры А3.
Вес прутьев 8 мм за метр наиболее уместен в местах, где недопустима излишняя масса, но необходима дополнительная прочность. Вес 1 метра арматуры 8 равен 394,6 граммам. В тонне количество материала составит 2 534,2 м.
Рассчитывается вес 1 метра арматуры 8 мм по вышеприведенной формуле с применением значения удельного веса соответствующей стали:
1м*(3,14*0,008м*0,008м/4)*7850кг/м3=0,394 кг.
Именно такое значение веса арматуры 8 приведено в таблице соответствия веса и длины арматуры.
Одним из наиболее популярных в строительстве считается стержень диаметром 10 миллиметров. Такая арматура, как и прутья другой толщины, производится горячекатаным или холоднокатаным способом. Это металлические стержни средней толщины с высокой степенью прочности.
Арматура 10 мм применяется при создании легких построек: частных домов, гаражей, где используется ленточная заливка фундамента
Вычислить общий вес арматуры 10 довольно просто: достаточно суммировать общую протяженность и умножить ее на массу погонного метра материала. Необходимые данные можно найти в общей таблице.
Общие характеристики арматуры 10 следующие:
- диаметр стержня – 10 мм;
- в одной тонне насчитывается 1622 м проката;
- вес 1 метра арматуры 10 мм – 616,5 г;
- допустимая погрешность при расчете веса составляет +6%;
- классы стали, используемые в производстве данного вида металопроката: Ат-400, Ат-500С, Ат-600, Ат-600К, Ат-800К, Ат-1000, Ат-1000К, Ат-1200.
Располагая приведенными параметрами, можно легко узнать необходимое количество и вес строительного материала. Самостоятельный расчет достаточно несложно произвести по уже накатанной формуле, он будет выглядеть следующим образом:
1м*(3,14*0,01м*0,01м/4)*7850 кг/м³=0,617 кг. Аналогичный показатель веса 1 метра арматуры 10 содержит таблица соотношения диаметра и массы одного метра.
Арматуру 10 мм относят к легкообрабатываемым материалам, поскольку стержень легко сгибается или подвергается любой другой необходимой деформации
Универсальные особенности и идеальный вес арматуры 12Арматура диаметром 12 мм по праву считается самой популярной в сфере металлопроката и самой востребованной. Ее габариты являются наиболее оптимальными в разных видах строительных работ. В данной арматуре удивительным образом сочетаются такие качества, как прочность, гибкость и довольно низкий вес. В то же время она обладает высокой степенью сцепления с бетоном.
Армакаркасы и конструкции с ее применением служат очень долгое время. Они практически не поддаются разрушению. Именно арматура 12 рекомендуется стандартами строительства для сооружения ленточного фундамента для коттеджей и частных домов.
Характеристики арматуры 12:
- диаметр стержня – 12 мм;
- в одной тонне насчитывается 1126 м проката;
- овальность прута – не более 1,2 мм;
- шаг поперечных выступов – от 0,55 до 0,75* dH;
- вес 1 метра составляет 887,8 г;
- длина проката – от 6 до 12м.
Допуск возможен только в большую сторону и не более 10 см, а кривизна не должна превышать показатель 0,6%.
Арматура диаметром 12 мм считается самой популярной и востребованной в строительной сфере
Важно! Каждый вид арматуры имеет свои особенности, и необязательно большой диаметр гарантирует хорошую прочность. Это же касается и веса. Арматура 20, к примеру, более уязвима к воздействию коррозии, но она идеально подходит для сварки.
Поэтому выбор материала индивидуален.Именно на арматуре 12 был рассмотрен пример вычисления веса погонного метра изделия. Проведенные расчеты совпали с данными таблицы веса арматуры за метр 12 мм. Данный показатель во всех случаях составил 887,8 г.
Вес арматуры 16 мм за метр: особенности и технические характеристикиК разряду сортового металлопроката относится арматура 16. Вес и качество материала обеспечивают его надежность, поэтому строители характеризуют его как прочный, надежный, износостойкий и экологичный. Кроме того, он доступен по цене и удобен в монтаже, а также применяется в других сферах производства.
Арматура 16 способна воспринимать существенные нагрузки на растяжение и изгиб, перераспределяя их равномерно по всей поверхности
Чаще всего арматура 16 используется для качественного армирования бетоноконструкций. Она выдерживает высокие нагрузки на гибкость и растяжку, распределяя ее равномерно по всей поверхности.
Широко употребляются 16-миллиметровые прутья в обустройстве сваренных металлоконструкций, армировании бетонных сооружений, строительстве дорог, мостов, пролетов. В производстве используют сталь высокого качества в соответствии с ГОСТ 5781-82.
Основные характеристики следующие:
- гладкий и рифлёный тип профиля;
- в производстве применяется сталь марок: 35ГС, 25Г2С, 32Г2Рпс, А400;
- вес 1 метра арматуры 16 мм – 1580 г;
- площадь диаметра – 2,010 см²;
- длина прутьев – от 2 до 12 м.
Согласно проведенным расчетам, по аналогии с предыдущими марками арматуры и в соответствии с таблицей соотношения диаметра и массы одного метра вес арматуры 16 в 1 метре равен 1,580 кг.
Среди главных достоинств присущих арматуре 16 можно выделить: прочность, надёжность и устойчивость к коррозии
Вес арматуры необходимо знать еще на этапе проектирования строительного объекта. Правильные вычисления помогут в составлении сметы и позволят избежать лишних затрат на материалы.
Таким образом, безошибочно рассчитав массу и метраж арматурных стержней, можно значительно сэкономить в процессе стройки и, наоборот, избежать недостатка прутьев уже на этапе сооружения армированной конструкции.
Удельный вес арматуры в 1 метре в зависимости от ее диаметра
- Таблица теоретического васа арматуры
- Способы и формулы расчета веса арматуры в зависимости от диаметра
- Пример расчета веса арматуры в зависимости от ее диаметра
Для усиления бетонных конструкций широко используется арматурная сталь.
Ее стержни выступают несущими элементами и повышают стойкость ЖБК к изгибающим и сжимающим деформациям. Это закладной материал, поэтому масса арматуры обязательно должна учитываться при выполнении статистического расчета конструкции любого возводимого здания или сооружения.
Вся сложность такой процедуры обусловлена периодическим профилем этого металлопроката. Поэтому людям, не имеющим специального образования, при возведении хозяйственных построек и при закупке металла проще использовать удельный вес арматуры, приведенный в стандартах на этот вид продукции. При проектировании и строительстве крупных и ответственных объектов уже используются сложные математические расчеты и специализированное программное обеспечение.
Из всех видов стали арматура самая массовая в использовании. С момента, когда она впервые была применена, прошло немало лет и за это время расширился ее сортамент, а также была введена практика маркировки прочности. Больше о классификации и видах арматуры читайте в нашем материале.
Таблица теоретического веса арматуры
|
Номинальный и расчетный диаметр, мм (ДСТУ 3760) |
Номинальная площадь поперечного сечения, мм2 (ДСТУ 3760) |
Расчетная масса одного м.п, кг (ДСТУ 3760) |
Ориентировочное количество метров в 1000 кг (оценка) |
|
5,5/- |
23,8 |
0,187 |
5347 |
|
6,5/5,5 |
28,3 |
0,222 |
4504 |
|
8,0/7,5 |
50,3 |
0,395 |
2531 |
|
10,0/9,0 |
78,5 |
0,617 |
1620 |
|
12,0/10,9 |
113,0 |
0,888 |
1126 |
|
14,0/12,6 |
154,0 |
1,210 |
826 |
|
16,0/14,8 |
201,0 |
1,580 |
632 |
|
18,0/16,6 |
254,0 |
2,000 |
500 |
|
20,0/18,5 |
314,0 |
2,470 |
404 |
|
22,0/20,8 |
380,0 |
2,980 |
335 |
|
25,0/23,2 |
491,0 |
3,850 |
259 |
|
28,0/25,6 |
616,0 |
4,830 |
207 |
|
32,0/30,6 |
804,0 |
6,310 |
158 |
|
36,0/34,3 |
1018,0 |
7,990 |
125 |
|
40,0/38,2 |
1256,0 |
9,860 |
101 |
Способы и формулы расчета веса арматуры в зависимости от диаметра
Справочная теоретическая масса арматурной стали позволяет быстро получить нужные цифры, тем более что табличная структура достаточно простая.
Надо только выбрать размер интересующего профиля и найти соответствующее значение. Например, один метр арматурного проката 8,0 мм будет весить 395 грамм, а уже 10 метров – 3,95 кг и так далее.
На основании справочных данных таблицы можно легко подсчитать, сколько весит арматура для одного конструктивного элемента и всего сооружения в целом. Для этого достаточно:
- суммировать длину стержневых отрезков с одинаковым профилем;
- произвести умножение по формуле m1 = m1т. × l1, где: m1 – общий теоретический вес арматуры одного диаметра, m1т и l1 – соответственно теоретическая масса одного м.п проката и его суммарная длина. Соответственно, если проект предполагает использование нескольких диаметров, то аналогичные вычисления делаются для каждой позиции отдельно;
- высчитать общую массу используемой арматурной стали – mΣ = m1 + … + mn. Для случаев, когда применяется только прокат одного размера, данный расчет не проводится, так как mΣ = m1.
Для случаев, когда применяется только прокат одного размера, данный расчет не проводится, так как mΣ = m1.Если планируется использование арматурного металлопроката и под рукой нет справочной таблицы, то его массу можно вычислить. Вес погонного метра арматуры рассчитывается так же, как и масса стали с круглым сечением.
|
m = π × r2 × ρ × l = ¼ × π × D2 × ρ × l, где:
|
Узнать метраж проката (n) в одной тонне также несложно.
Достаточно 1000 кг разделить на теоретический вес погонного метра арматуры. То есть, для арматурной стали 20 мы получим:
n = 1000 : 2,47 = 404,9 м.
Если вы не хотите утруждать себя расчетами, то наиболее простой способ узнать вес арматуры – таблица или онлайн-калькулятор.
Важно. Для металлопроката с периодическим профилем расчеты, как правило, не выполняются, так как достаточно трудно произвести измерения. У такого проката базовым расчетным параметром является диаметр стержня, объективно снять его размеры часто мешают серповидные и продольные выступы. Поэтому лучше уточнить информацию о товаре у менеджеров МЕТИНВЕСТ-СМЦ.
Пример расчета веса арматуры в зависимости от ее диаметра
Для наглядности рассчитаем массу гладких стержней диаметром 8,0 и 18 мм. Это позволит запомнить алгоритм расчета. Также мы проверим справедливость гипотезы, утверждающей, что номинальные диаметры периодического профиля соответствуют диаметрам равновеликих по площади поперечного сечения гладкого профиля, а значит массы их метровых отрезков совпадают.
Итак, определим вес арматуры в метре. Обращаем внимание на необходимость перевода используемых параметров в стандартные единицы.
Гладкий стержень d = 8 мм (Ø 0,008 м):
m8 = ¼ × π × D2 × ρ × l = 0,25 × 3,14 × 0,0082 × 7850 × 1,0 = 0,394 кг
Гладкий стержень d = 18 мм (Ø 0,018 м):
m18 = ¼ × π × D2 × ρ × l = 0,25 × 3,14 × 0,0182 × 7850 × 1,0 = 1,99 кг
Если сравнить полученные цифры с данными таблицы ДСТУ 3760:2019, мы увидим, что они практически одинаковые. Это делает данную методику расчета и использование справочных данных взаимозаменяемыми. Тут каждым сам решает, какой способ ему лучше использовать в конкретных условиях.
Но в любом случае, оперируя расчетными или справочными данными о весе погонного метра арматуры и метраже проката в тонне, вы сможете не только избежать конфликтов с недобросовестными продавцами, но и рационально организовать хранение и использование материала.
Звоните в металлоцентры ООО МЕТИНВЕСТ-СМЦ по телефону 0800-30-30-70, у нас можно купить металлическую арматуру которая содержит все необходимые сертификаты, а также предоставляем профессиональные консультации о товаре и его эксплуатационных свойствах.
Таблица массы трубных фитинговМы рады, что вы заинтересовались информацией из нашего блога. И даем согласие на использование материалов для учебных целей или для личного пользования. Однако предупреждаем, что копирование информации для публичного распространения – это нарушения авторского права и других прав интеллектуальной собственности, согласно Бернской конвенции и Закона Украины об авторском праве №3792-XII.
, колена, 45-90 градусов, длинный и короткий радиус
КОЛЕНИ 90° LR SCHEDULE STD
| NPS | Фунт | кг |
| 1/2 | 0,18 | 0,08 |
| 3/4 | 0,19 | 0,09 |
| 1 | 0,4 | 0,18 |
| 1,1/4 | 0,6 | 0,27 |
| 1,1/2 | 0,9 | 0,41 |
| 2 | 1,6 | 0,73 |
2. 1/2 | 3,25 | 1,47 |
| 3 | 5 | 2,27 |
| 3,1/2 | 6,75 | 3,06 |
| 4 | 9 | 4,08 |
| 5 | 15 | 6,8 |
| 6 | 24,5 | 11.11 |
| 8 | 50 | 22,68 |
| 10 | 88 | 39,92 |
| 12 | 125 | 56,7 |
| 14 | 160 | 72,57 |
| 16 | 206 | 93,44 |
| 18 | 260 | 117,93 |
| 20 | 320 | 145,15 |
| 22 | 394 | 178,72 |
| 24 | 460 | 208,65 |
| 26 | 550 | 249,48 |
| 30 | 734 | 332,94 |
| 36 | 1062 | 481,72 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 90° LR СХЕМА XS
| NPS | Фунт | кг |
| 1/2 | 0,25 | 0,11 |
| 3/4 | 0,25 | 0,11 |
| 1 | 0,5 | 0,23 |
| 1,1/4 | 0,9 | 0,41 |
| 1,1/2 | 1,15 | 0,52 |
| 2 | 2,2 | 1 |
| 2.1/2 | 4 | 1,81 |
| 3 | 6,5 | 2,95 |
| 3,1/2 | 8,35 | 3,79 |
| 4 | 13,5 | 6.12 |
| 5 | 22 | 9,98 |
| 6 | 35 | 15,88 |
| 8 | 71 | 32. 21 |
| 10 | 107 | 48,53 |
| 12 | 160 | 72,57 |
| 14 | 205 | 92,99 |
| 16 | 276 | 125,19 |
| 18 | 340 | 154,22 |
| 20 | 420 | 190,51 |
| 22 | 520 | 235,87 |
| 24 | 600 | 272,16 |
| 26 | 729 | 330,67 |
| 30 | 975 | 442,25 |
| 36 | 1412 | 640,47 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 90° LR SCHEDULE 160
| NPS | Фунт | кг |
| 1 | 0,6 | 0,27 |
| 1,1/4 | 1 | 0,45 |
| 1,1/2 | 1,8 | 0,82 |
| 2 | 3,25 | 1,47 |
2. 1/2 | 5.13 | 2,33 |
| 3 | 8,5 | 3,86 |
| 3,1/2 | — | — |
| 4 | 18 | 8.16 |
| 5 | 32 | 14,51 |
| 6 | 57 | 25,85 |
| 8 | 120 | 54,43 |
| 10 | 260 | 117,93 |
| 12 | 450 | 204.12 |
| 14 | 572 | 259,45 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 90° LR СХЕМА XXS
| NPS | Фунт | кг |
| 1 | 0,75 | 0,34 |
| 1,1/4 | 1,38 | 0,63 |
| 1,1/2 | 1,5 | 0,68 |
| 2 | 3,5 | 1,59 |
2. 1/2 | 7 | 3,18 |
| 3 | 11 | 4,99 |
| 3,1/2 | 16 | 7,26 |
| 4 | 20 | 9.07 |
| 5 | 36 | 16,33 |
| 6 | 65 | 29.48 |
| 8 | 118 | 53,52 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 90° SR SCHEDULE STD
| NPS | Фунт | кг |
| 1 | 0,25 | 0,11 |
| 1,1/4 | 0,4 | 0,18 |
| 1,1/2 | 0,56 | 0,25 |
| 2 | 1 | 0,45 |
| 2.1/2 | 2,13 | 0,97 |
| 3 | 3 | 1,36 |
| 3,1/2 | 4,5 | 2. 04 |
| 4 | 6,25 | 2,83 |
| 5 | 9,6 | 4,35 |
| 6 | 18 | 8.16 |
| 8 | 34 | 15,42 |
| 10 | 58 | 26.31 |
| 12 | 80 | 36,29 |
| 14 | 105 | 47,63 |
| 16 | 132 | 59,87 |
| 18 | 167 | 75,75 |
| 20 | 210 | 95,25 |
| 22 | — | — |
| 24 | 298 | 135,17 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 90° SR SCHEDULE XS
| NPS | Фунт | кг |
| 1,1/2 | 0,75 | 0,34 |
| 2 | 1,5 | 0,68 |
2. 1/2 | 2,8 | 1,27 |
| 3 | 4,25 | 1,93 |
| 3,1/2 | 6 | 2,72 |
| 4 | 8,5 | 3,86 |
| 5 | 14 | 6,35 |
| 6 | 23 | 10,43 |
| 8 | 47,5 | 21,55 |
| 10 | 70 | 31,75 |
| 12 | 104 | 47.17 |
| 14 | 140 | 63,5 |
| 16 | 174 | 78,93 |
| 18 | 219 | 99,34 |
| 20 | 275 | 124,74 |
| 22 | — | — |
| 24 | 392 | 177,81 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 45° СТАНДАРТНЫЙ
| NPS | Фунт | кг |
| 1/2 | 0,09 | 0,04 |
| 3/4 | 0,09 | 0,04 |
| 1 | 0,25 | 0,11 |
| 1,1/4 | 0,38 | 0,17 |
| 1,1/2 | 0,4 | 0,18 |
| 2 | 0,81 | 0,37 |
| 2.1/2 | 1,75 | 0,79 |
| 3 | 2,63 | 1,19 |
| 3,1/2 | 3,5 | 1,59 |
| 4 | 4,5 | 2.04 |
| 5 | 7,5 | 3,4 |
| 6 | 12 | 5,44 |
| 8 | 23 | 10,43 |
| 10 | 43 | 19,5 |
| 12 | 62 | 28. 12 |
| 14 | 80 | 36,29 |
| 16 | 100 | 45,36 |
| 18 | 126 | 57,15 |
| 20 | 160 | 72,57 |
| 22 | 197 | 89,36 |
| 24 | 238 | 107,95 |
| 26 | 275 | 124,74 |
| 30 | 367 | 166,47 |
| 36 | 531 | 240,86 |
Примечание.
- Все значения веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
КОЛЕНИ 45° РАСПИСАНИЕ XS
| NPS | Фунт | кг |
| 1/2 | 0,19 | 0,09 |
| 3/4 | 0,19 | 0,09 |
| 1 | 0,31 | 0,14 |
| 1,1/4 | 0,5 | 0,23 |
| 1,1/2 | 0,69 | 0,31 |
| 2 | 1,19 | 0,54 |
2. 1/2 | 2,13 | 0,97 |
| 3 | 3,5 | 1,59 |
| 3,1/2 | 4,5 | 2.04 |
| 4 | 6,1 | 2,77 |
| 5 | 10,7 | 4,85 |
| 6 | 17,5 | 7,94 |
| 8 | 35 | 15,88 |
| 10 | 53 | 24.04 |
| 12 | 84 | 38,1 |
| 14 | 100 | 45,36 |
| 16 | 135 | 61,23 |
| 18 | 167 | 75,75 |
| 20 | 206 | 93,44 |
| 22 | 260 | 117,93 |
| 24 | 300 | 136.08 |
| 26 | 365 | 165,56 |
| 30 | 488 | 221,35 |
| 36 | 706 | 320,24 |
Примечание.
.
- Все веса указаны в фунтах и килограммах и являются приблизительными или оценочными.
В спецификациях ASME на фитинги для сварки встык не указан вес фитингов. Вес, указанный в таблицах на этой странице, основан на информации производителя и должен рассматриваться как приблизительный и предоставляться только в качестве ориентира (масса фитинга может значительно различаться у разных производителей из-за различий в конструкции).
Вес в этих таблицах взят из Hackney Ladish, Inc.
Hackney Ladish, Inc. — один из крупнейших и наиболее универсальных производителей фитингов в мире. Hackney Ladish, Inc. со штаб-квартирой в Далласе, штат Техас, управляет двумя производственными предприятиями площадью 380 000 квадратных футов.
Pipe Weight Calculator
Weight of Empty Pipe
Weight of empty pipe per unit length can be calculated as
w p = ρ m A m
= ρ m π (d o 2 — d i 2 ) / 4
= ( π / 4) ρ m (d o 2 — d i 2 ) (1)
where
w p = вес пустой трубы на единицу длины (кг/м, фунт/дюйм) 3 )
A m = cross-sectional wall area of pipe (m 2 , in 2 )
d o = outside diameter (m, in )
d i = d o — 2 t = inside diameter (m, in)
t = wall thickness (m, in )
Weight of Liquid in Pipe
Weight of liquid in pipes per unit length can be calculated as
w l = ρ l A i
= ρ l π (d i / 2) 2
= ( π / 4) ρ l d i 2 (2)
where
w l = weight of liquid in pipe per unit длина трубы (кг, фунт)
A i = площадь внутреннего поперечного сечения трубы (м 2 , в 2 )
3 ρ l = density of liquid (kg/m 3 , lb/in 3 )
water content in pipes
Weight of Pipe with Liquid
Weight of pipe with liquid can be calculated as
w = w p + w i
= ρ m A m + ρ l A i
= (ρ M π (D O 2 — D I 2 ) / 4) + (ρ L π D 84848484) / 4) + (ρ L π D 8484848484848484848484484) / 4) + (ρ L π D 484484484484484484484484484484484484484484484 /4). = (π / 4) [ρ M (D O 2 — D I 2 ) + ρ L D 2 ) + ρ L D ) + ρ L D ). Этот калькулятор можно использовать для расчета веса трубы с жидкостью или без нее. Калькулятор является универсальным и может использоваться как для единиц СИ, так и для имперских единиц, если использование единиц согласовано. d o — наружный диаметр (м, дюйм) d i — внутренний диаметр (м, дюйм) ρ ρ м плотность труб , фунт/дюйм 3 ) ρ l — density of liquid (kg/m 3, lb/in 3 ) (zero for empty pipe) Внешний диаметр 4-дюймового стального трубопровода сортамента 40 равен 114,3 мм. Внутренний диаметр 102,3 мм . Плотность стали 7 850 кг/м 3 . Плотность воды 1000 кг/м 3 . Вес пустой трубы на единицу длины можно рассчитать с помощью (1) как: w p = ( π / 4) (7850 kg/m 3 ) ((0.1143 m) 2 — (0.1023 m) 2 ) = 16 kg/m The weight of the liquid in the pipe per unit length can be calculatet with (2) as: w l = ( π / 4) (1000 kg/m 3 ) (0. = 8,2 кг/м Вес трубы, заполненной водой на единицу (π / 4) [(7 850 кг/м 3 )((0,1143 м) 2 — (0,1023 м) 2 ) + ( 1000 кг/м 3 3 (4) 91 0,1023 м ) 2 ]
Калькулятор веса трубы
Пример — вес 4-дюймовой стальной трубы сортамента 40 с водой — единицы СИ (значения по умолчанию в калькуляторе выше)
1023 m) 2
= 24,2 кг/м
Пример — вес 4 дюйма 40 Стальной трубы
. Внешний диаметр 4 ”. Толщина стенки 0,237 дюйма и внутренний диаметр 4,026 дюйма . Плотность стали составляет 490 фунтов/фут 3 (0,28 фунта/дюйм 3 ) . Вес пустой трубы на единицу длины можно рассчитать как
w = ( π / 4) (0.28 lb/in 3 ) ( (4.
= 0,89 фунт/в
= 10,7 фунт/футов
500 in) 2 — ( 4,026 дюйма) 2 ) . Размер
6
5Вес изоляции на трубе
Вес изоляционного мата из каменной ваты на трубе.
| Nominal Diameter | Outside Diameter (mm) | Weight of Insulation (kg/m pipe) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Insulation Thichness (mm) | ||||||||||||||
| (mm) | (in) | 30 | 40 | 50 | 60 | 80 | 100 | 120 | 140 | |||||
| 15 | ½ | 21. 3 | 4 | 5 | 6 | 8 | 11 | 15 | 19 | 24 | ||||
| 25 | 1 | 33.7 | 4 | 5 | 7 | 8 | 12 | 15 | 20 | 25 | ||||
| 50 | 2 | 60,3 | 5 | 7 | 8 | 10 | 13 | 17 | 10 | 13 | 17 | 10 | 0007 22 | 27 |
| 65 | 2½ | 76.1 | 6 | 7 | 9 | 10 | 14 | 18 | 23 | 28 | ||||
| 80 | 3 | 88,9 | 7 | 8 | 10 | 11 | 15 | 19 | 24 | 29 | ||||
| 100 | 4 | 114,3 | ||||||||||||
| 4 | 114,3 | 90064 | 114,3 | 4 | 114,3 | 0007 8 | 9 | 11 | 12 | 16 | 21 | 26 | 31 | |
| 200 | 8 | 219. 1 | 12 | 14 | 16 | 18 | 23 | 28 | 33 | 39 | ||||
| 300 | 12 | 323.9 | 17 | 19 | 21 | 24 | 29 | 35 | 01041 | 47 | ||||
| 500 | 20 | 508.0 | 25 | 28 | 31 | 34 | 40 | 47 | 54 | 62 | ||||
| 700 | 28 | 711.0 | 34 | 37 | 41 | 44 | 52 | 60 | 69 | 78 | ||||
Как расчету весу трубки на ногу/меттер по размеру
0001
Масса стальной трубы (кг/м или фунт/фут) является важной характеристикой, которая должна быть указана в заказе на поставку.
Тогда как рассчитать вес стальной трубы на фут или на метр?
Через счетчики веса трубы и общего количества мы получим полный вес для запроса трубы.
Другой способ получить это узнать из таблицы стальных труб (ниже статьи приведена таблица веса стальных труб).
Вес единицы стальной трубы — это еще один способ выразить таблицу размеров трубы, рассчитать максимальное давление трубы и составить бюджет для всего проекта линейной трубы.
Как рассчитать вес стальной трубы на фут или метр
В основном, есть два способа рассчитать вес стальной трубы на фут или на метр.
Один из них заключается в расчете по формуле веса стальной трубы.
Другой способ – найти по таблице веса стальной трубы.
Как рассчитать вес стальной трубы по формуле
Удельный вес стальной трубы (кг/м или фунт/фут) рассчитывается по приведенной ниже формуле.
кг/м — килограмм на метр
lb/ft – это фунты на фут
P1= t(D-t)*C
Где
D – указанный наружный диаметр, выраженный в миллиметрах (дюймах)
t – указанная толщина стенки, выраженная в миллиметрах (дюймах)
C составляет 0,02466 для расчетов в единицах СИ и 10,69 для расчетов в единицах USC.
Обратите внимание: Номинальный вес стальной трубы представляет собой произведение ее длины и массы на единицу длины (на фут или на метр)
Например: Описание бесшовной стальной трубопроводной трубы API 5L, внешний диаметр 6 5 /8 дюймов (168,3 мм), толщина стенки трубы SCH 40 (7,11 мм или 0,280 дюйма), длина 12 метров.
Тогда удельный вес трубы кг/м: 7,11 x (168,3-7,11) x 0,02466 = 28,26 кг/м
Удельный вес стальной трубы фунт на фут равен 0,28 x (6-0,28) x 10,69 = 18,99 фунт/фут
Как получить вес трубы из таблицы веса стальной трубы
Мы знаем еще один способ узнать вес трубы на фут с помощью таблицы размеров и веса стальной трубы, эта таблица очень полезна при работе с трубопроводами.
В эту таблицу включена информация о номинальных диаметрах труб, толщине стенки, классе спецификации (SCH). И соответствующая информация о весе трубы в фунтах на фут или кг на метр.
Описание толщины стенки стальной трубы
1).
Толщина стенки трубопроводной трубы API 5L определяется тремя способами:a. Номер сортамента труб «Щ»
б. Толщина стенки стальной трубы в мм
c. Вес трубы кг/м или фунт/фут
В зависимости от веса трубы толщина стенки трубы обычно применяется для трех типов:
Труба стандартного веса в стандартном исполнении, утолщенная труба в размере XS и сверхтолстая труба в размере XXS. (Здесь можно найти более подробное расписание труб)
Для трубы DN≤250 мм Sch50 соответствует STD,
Для трубы DN<200 мм Sch80 соответствует XS
2). Допуски на толщину стенки трубы
Толщина стенки | Допуски |
т | |
мм (дюйм) | мм (дюйм) |
Труба СМЛС | |
≤ 4,0 (0,157) | +0,6 (0,024) |
-0,5 (0,020) | |
> 4,0 (0,157) до < 25,0 (0,0984) | +0,150т |
-0,125т | |
≥ 25,0 (0,0984) | +3,7 (0,146) или +0,1t, в зависимости от того, что больше |
-3,0 (0,120) или -0,1 т, в зависимости от того, что больше | |
Труба сварная | |
≤ 5,0 (0,197) | ± 0,5 (0,020) |
> 5,0 (0,197) до < 15,0 (0,591) | ± 0,1 т |
≥ 15,0 (0,591) | ± 1,5 (0,060) |
Диаметр трубы
Допуски на диаметр трубы
Указанный наружный диаметр Dмм (дюйм) | Допуск на диаметр | |||
мм (дюйм) | ||||
Труба кроме конца | Конец трубы | |||
Труба СМЛС | Труба сварная | Труба СМЛС | Труба сварная | |
< 60,3 (2,375) | от -0,8 (0,031) до + 0,4 (0,016) | от -0,4 (0,016) до + 1,6 (0,063) | ||
≥60,3 (2,375) отдо ≤168,3 (6,625) | ± 0,007 5 Д | |||
>168,3 (6,625) отдо ≤ 610 (24 000) | ± 0,007 5 Д | ± 0,0075 Д, но не более ±3,2 (0,125) | ±0,005 D, но не более ±1,6 (0,063) | |
> 610 (24. до ≤ 1422 (56.000) | ± 0,01 Д | ± 0,005 Д, но не более ±4,0 (0,160) | ± 2,0 (0,079) | ±1,6 (0,063) |
> 1422 (56.000) | по договоренности | |||
000)
Таблица согласования общих единиц, применяемая в описании стальных трубопроводов
Преобразование единиц | |
1 фут | 0,3048 м |
1 из | 25,4 мм |
1 фунт | 0,45359237 кг |
2. Таблица размеров и веса стальных труб
Таблица веса стальной трубы для скачивания:
NPS | Внешний диаметр | Толщина стенки | Вес | Вес | |||
в | мм | в | мм | Схема | кг/метр | фунт/фут | |
1/2″ | 0,840 | 21 | 0,109 | 2,769 | 40 СТД | 1,268 | 0,851 |
0,147 | 3,734 | 80 СТАНДАРТ | 1,621 | 1,088 | |||
3/4″ | 1,050 | 27 | 0,113 | 2,870 | 40 СТД | 1,684 | 1. |
0,154 | 3,912 | 80 СТД | 2,195 | 1,474 | |||
1″ | 1,315 | 33 | 0,133 | 3,378 | 40 СТД | 2,501 | 1,679 |
0,179 | 4,547 | 80 СТД | 3,325 | 2,172 | |||
1 1/4″ | 1,660 | 42 | 0,140 | 3,556 | 40 СТД | 3,385 | 2,273 |
0,191 | 4,851 | 80 СТД | 4,464 | 2,997 | |||
1 1/2″ | 1. | 48 | 0,145 | 3,683 | 40 СТД | 4.048 | 2,718 |
0,200 | 5.080 | 80 СТД | 5.409 | 3,361 | |||
2″ | 2,375 | 60 | 0,154 | 3,912 | 40 СТД | 5.441 | 3,653 |
0,218 | 5,537 | 80 СТД | 7.480 | 5.022 | |||
2 1/2″ | 2,875 | 73 | 0,203 | 5,516 | 40 СТД | 8. | 5,793 |
0,276 | 7.010 | 80 СТД | 11.411 | 7,661 | |||
3″ | 3.500 | 89 | 0,216 | 5.486 | 40 СТД | 11.284 | 7,576 |
0,300 | 7,620 | 80 СТД | 15.272 | 10.253 | |||
4″ | 4.500 | 114 | 0,237 | 6.020 | 16.073 | 10.790 | |
0,337 | 8.560 | 22. | 14,983 | ||||
6″ | 6,625 | 168 | 0,188 | 4,775 | 19.252 | 12,924 | |
0,203 | 5,516 | 20.739 | 13.923 | ||||
0,219 | 5,563 | 22.318 | 14,983 | ||||
0,250 | 6.350 | 25.354 | 17.021 | ||||
0,280 | 7.112 | 40 СТД | 58.263 | 18.974 | |||
0,312 | 7,925 | 31. | 21.036 | ||||
0,375 | 9,525 | 37.285 | 25.031 | ||||
0,432 | 10,973 | 80 XHY | 42.561 | 28.573 | |||
0,500 | 12.700 | 48.719 | 32.708 | ||||
8″ | 8,625 | 219 | 0,188 | 4,775 | 25.233 | 16.940 | |
0,203 | 5,156 | 27.198 | 18.259 | ||||
0,219 | 5,563 | 29. | 19.661 | ||||
0,250 | 6.350 | 20 | 33.308 | 22.361 | |||
0,277 | 7.036 | 30 | 36.786 | 24.696 | |||
0,322 | 8.179 | 40 | 42.352 | 28.554 | |||
0,375 | 9,525 | 49.216 | 33.041 | ||||
0,406 | 10.312 | 60 | 53.085 | 35.638 | |||
0,500 | 12. | 80 XHY | 64,627 | 43.388 | |||
10″ | 10.750 | 273 | 0,188 | 4,775 | 31.588 | 21.207 | |
0,219 | 5,563 | 36.689 | 24.631 | ||||
0,250 | 6.350 | 20 | 41.759 | 28.035 | |||
0,307 | 7,798 | 30 | 51.002 | 34.240 | |||
0,344 | 8.738 | 56,946 | 38. | ||||
0,365 | 9.271 | 40 СТД | 63.301 | 40.483 | |||
0,438 | 11.125 | 71.852 | 48.238 | ||||
0,500 | 12.700 | 60 XHY | 81.530 | 54.735 | |||
0,594 | 15.088 | 80 | 95,969 | 64.429 | |||
12″ | 12.750 | 324 | 0,188 | 4,775 | 37.570 | 25.222 | |
0,219 | 5,563 | 43. | 29.309 | ||||
0,250 | 6.350 | 49.713 | 33.375 | ||||
0,281 | 7.137 | 55.739 | 37.420 | ||||
0,312 | 7,925 | 61.735 | 41.445 | ||||
0,375 | 9,525 | 73.824 | 49,562 | ||||
0,406 | 10.312 | 79.727 | 53,525 | ||||
0,500 | 12. | 97.438 | 65.415 | ||||
0,562 | 14.275 | 108,966 | 73,154 | ||||
14″ | 14.000 | 356 | 0,188 | 4,775 | 41.308 | 27.732 | |
0,219 | 5,563 | 48.012 | 32.233 | ||||
0,250 | 6.350 | 20 | 54,685 | 36.713 | |||
0,281 | 7.137 | 61.327 | 41. | ||||
0,312 | 7,925 | 67,939 | 45.611 | ||||
0,375 | 9,525 | СТД | 81.281 | 54,568 | |||
0,438 | 11.125 | 40 | 94.498 | 63.441 | |||
0,500 | 12.700 | XHY | 107.381 | 72.090 | |||
| 0,625 | 15.875 | 132,983 | 89.278 | ||||
16 дюймов | 16.000 | 406 | 0,188 | 4,775 | 47. | 21.748 | |
0,219 | 5,563 | 54,980 | 36.910 | ||||
0,250 | 6.350 | 10 | 62.639 | 42.053 | |||
0,281 | 7.137 | 70,268 | 47.174 | ||||
0,312 | 7,925 | 20 | 77.866 | 52,275 | |||
0,344 | 8.738 | 85.677 | 57,519 | ||||
0,375 | 9,525 | 93. | 62,578 | ||||
0,438 | 11.125 | 108.433 | 72.797 | ||||
0,500 | 12.700 | 123,289 | 82.770 | ||||
18″ | 18.000 | 457 | 0,219 | 5,563 | 61,948 | 41.588 | |
0,250 | 6.350 | 70.593 | 47.393 | ||||
0,281 | 7.137 | 79.208 | 53,176 | ||||
0,312 | 7,925 | 20 | 87. | 58,939 | |||
0,375 | 9,525 | СТД | 105.144 | 70,588 | |||
0,438 | 11.125 | 30 | 122.369 | 82.152 | |||
0,500 | 12.700 | XHY | 139,198 | 93.450 | |||
0,562 | 14.275 | 40 | 155,904 | 104.666 | |||
0,625 | 15.875 | 172,754 | 115,978 | ||||
20″ | 20. | 508 | 0,250 | 6.350 | 78,547 | 52.733 | |
0,282 | 7,163 | 88.458 | 59.386 | ||||
0,312 | 7,925 | 97.719 | 65.604 | ||||
0,375 | 9,525 | 20 СТД | 117.075 | 78,598 | |||
0,438 | 11.125 | 136.305 | 91.508 | ||||
0,500 | 12.700 | 30 XHY | 155. | 104.130 | |||
0,594 | 15.088 | 40 | 183,378 | 123.110 | |||
0,625 | 15.875 | 192.640 | 129,328 | ||||
0,688 | 17.475 | 211.368 | 141,901 | ||||
24″ | 24.000 | 610 | 0,250 | 6.350 | 94.456 | 63.413 | |
0,281 | 7.137 | 106.029 | 71.183 | ||||
0,312 | 7,925 | 117,573 | 18. | ||||
0,375 | 9,525 | 20 СТД | 140,938 | 64,618 | |||
0,438 | 11.125 | 164,176 | 110.219 | ||||
0,500 | 12.700 | XHY | 186,923 | 125.490 | |||
0,625 | 15.875 | 232.410 | 156.028 | ||||
0,688 | 17.475 | 40 | 255,148 | 171,293 | |||
0,750 | 19. | 277.401 | 186.233 | ||||
30″ | 30.000 | 762 | 0,250 | 6.350 | 118.318 | 79.433 | |
0,281 | 7.137 | 132.851 | 89.189 | ||||
0,312 | 7,925 | 10 | 147,353 | 98,925 | |||
0,375 | 9.525 | СТД | 176.731 | 118,648 | |||
0,438 | 11.125 | 205,983 | 138,286 | ||||
0,500 | 12. | 20 XHY | 234,647 | 157.530 | |||
0,625 | 15.875 | 30 | 292.066 | 196.078 | |||
0,688 | 17.475 | 320.817 | 215.380 | ||||
0,750 | 19.050 | 348,988 | 234.293 | ||||
36″ | 36.000 | 914 | 0,250 | 6.350 | 142,180 | 95.453 | |
0,281 | 7.137 | 159,672 | 107,196 | ||||
0,312 | 7,925 | 10 | 177,133 | 118,918 | |||
0,375 | 9,525 | СТД | 215,525 | 142,678 | |||
0,438 | 11. | 247.790 | 166,353 | ||||
0,500 | 12.700 | 20 XHY | 282,372 | 198.570 | |||
0,625 | 15.875 | 351.723 | 236,128 | ||||
0,688 | 17.475 | 386.487 | 259.467 | ||||
0,750 | 19.050 | 420.576 | 282.353 | ||||
42″ | 42.000 | 1067 | 0,312 | 7,925 | 206,914 | 138. | |
0,375 | 9,525 | СТД | 248.319 | 166,708 | |||
0,500 | 12.700 | XHY | 33.097 | 221.610 | |||
0,750 | 19.050 | 492.163 | 330.413 | ||||
48″ | 48.000 | 1219 | 0,375 | 9,525 | СТД | 284.112 | 190.738 |
0,438 | 11.125 | 331.404 | 222.487 | ||||
0,500 | 12.
| ||||||
131
900
629
318
334
286
700
231
657
700
172
290
213
792
000
106
932
050
700
125
911
