Виды арматуры и ее применение – чем и как укрепляют бетон? + Видео

Арматура относится к сортовому длинномерному прокату, спрос на который с годами только увеличивается. Основным его потребителем является строительный рынок, который по большому счету и диктует, какие виды арматуры сегодня выпускать производителям.

1 Виды арматуры и ее применение – многогранная сталь

Задавшись вопросом, какая бывает арматура, сложно получить исчерпывающий ответ в нескольких абзацах. Арматуру можно разделить на виды по самым разным характеристикам: по форме профиля, по назначению, по материалу изготовления, по технологии производства, по особенностям нагрузки в конструкциях из железобетона. И это еще далеко не все, однако остановимся на основных группах.

Итак, арматура бывает круглой и квадратной. Квадратная арматура поставляется исключительно в горячекатаных стальных прутках, со стороной квадрата от 5 мм до 200 мм. Углы могут быть как острыми, так и притупленными. Квадратные изделия, чаще всего, пользуются спросом при создании конструкций в качестве угловых опор, а также при создании заборов разной сложности.

Фото видов арматуры, yarsovteh.ru

Круглая арматура, в свою очередь, по профилю делится на гладкую и рифленую. Последняя представляет собой прутки с равномерным рифлением разного вида – все они преследуют цель более надежного сцепления с бетоном. Рифленая арматура обязательно имеет два продольных ребра, между которыми по спирали проходит рифление.

Именно арматура с рифлением, чаще всего, применяется в сооружениях из железа и бетона. По назначению такие изделия делят на рабочие, распределительные, монтажные и хомуты (анкера). Рабочая арматура берет на себя в железобетонных конструкциях скалывающую и растягивающую нагрузку от внешнего воздействия и непосредственно веса конструкций.

На фото - рифленая круглая арматура, ussnpf.com.ua

Распределительная арматура отвечает на удержание рабочих прутьев арматуры в нужном положении, а также распределяет между ними равномерно вес конструкции. Монтажная арматура служит для сборки каркаса, ее задача – обеспечить точное положение всех элементов при бетонировании. Хомуты же связывают арматуру в одно целое, предохраняя бетон от возникновения косых трещин возле опор.

2 Спецификация арматуры – конструкции и каркасы

Требуемые механические свойства обеспечиваются при изготовлении самой стали. Для производства нужной арматуры используют не только углеродистую сталь, но и материал, легированный марганцем и кремнием. Еще более прочные, но и более дорогие изделия легируют титаном и хромом. По степени прочности на разрыв изделия делят на стержневые и проволочные. Стержневую арматуру производят на металлургических заводах путем холодного или горячего проката. Готовые изделия могут быть подвержены дополнительной обработке вытяжкой в холодном состоянии или термической обработке.

Фото таблицы классов арматуры, prokatm.ru

Проволочные изделия получают в результате холодной протяжки подготовленных стержней через ряд последовательно уменьшающихся в диаметре отверстий (фильеры).

В результате протяжки стержни существенно сужаются и увеличиваются по длине. Но главная цель металлургов – изменение кристаллической структуры стали, которая приобретает повышенную прочность на разрыв. Помимо этого, арматуру делят на поперечную и продольную. Если последняя стойко противостоит растягивающему напряжению и препятствует образованию вертикальных трещин, то поперечная помогает избегать образования наклонных трещин от скалывающих напряжений, что особенно актуально для опор.

На фото - профили арматуры, gostkomplekt.ru

Изделия из арматуры также делят на следующие виды: арматурные сетки, каркасы из арматуры и штучная арматура.

  • Арматурная сетка состоит из перекрещивающихся стержней, которые соединяются в местах пересечений проволокой для вязки или сваркой. Применяют готовые сетки в качестве "полуфабриката" для армирования плит.
  • Каркасы из арматуры делают из продольных круглых прутков и соединяющей их решетки. В обычном виде это плоские каркасы, из которых при необходимости собирают пространственные каркасы. При их изготовлении используются как холоднокатаные, так и горячекатаные изделия. Их применение, в основном, сконцентрировано на армировании колонн и балок.
  • К штучной арматуре относят как прутки из круглых стержней, так и более жесткие профильные изделия из стали: различные виды швеллеров, уголки, трубы, рельсы, двутавровые балки. На месте бетонирования эти элементы, в зависимости от сложности, собираются в арматурный каркас или конструкцию произвольной формы с помощью сварки или вязки арматуры. Штучные изделия используются, в основном, на малых объектах строительства или в сложных, стесненных условиях бетонирования, когда готовый каркас или сетку невозможно доставить к месту бетонирования.

3 Арматура нержавеющая – альтернатива металлу!

Все виды арматуры из стали обладают существенным минусом, который ограничивает сроки хранения и использования – сталь подвержена коррозии, не говоря уже об излишней степени расширения, теплопроводности, проведении электричества и намагничивании.

Именно поэтому альтернативная арматура из полимерных материалов и минеральных волокон (стекловолокно, базальтовое волокно) после тщательного анализа очень активно внедряется в производство. Внешний вид композитная арматура позаимствовала у рифленой металлической – многочисленные ребра обеспечивают плотное сцепление с бетоном. В остальном же между изделиями существенная разница:

Фото нержавеющей арматуры, spk-region.ru

  • Удельный вес готовых прутков из полимеров и стекловолокна в четыре раза меньше аналогичных по диаметру металлических.
  • Прочность композитных материалов выше, что позволяет при создании конструкций с соблюдением прочностных характеристик уменьшать вес каркасов разной сложности до 10 раз! Следовательно, на фундамент сооружения оказывается существенно меньшая нагрузка, а значит его параметры могут быть изменены в сторону уменьшения.
  • Высокая стойкость к коррозии и химическим воздействиям. Композитную арматуру можно свободно использовать даже при сооружении подводных конструкций в соленой морской воде – сроки эксплуатации, указанные производителем, она отработает.
  • Отсутствие коррозии повышает надежность и долговечность конструкций.На фото - арматура из нержавеющей стали, skladmetalla.ru
  • Теплопроводность композитных изделий в 100 раз ниже, чем у металлических. Следовательно, помещения, построенные с ее применением, существенно теплее – стены удерживают тепло и не пропускают холод.
  • Проведение работ возможно без привлечения тяжелой техники.
  • Эпоксидные смолы и минеральные волокна, используемые при производстве арматуры, не проводят электричество и не намагничиваются. Такие свойства незаменимы в военной и медицинской сферах, при сооружении аэропортов и других зданий, оборудованных высокоточной техникой.

4 Мини-арматура – фибровые волокна

Помимо традиционной арматуры в виде прутков, все чаще строители прибегают к армированию бетонных конструкций с помощью фибрового волокна. Впрочем, фибра – это лишь усовершенствованный вариант старых способов повышения прочности строительных смесей, в которые добавляли камыш, солому и даже овечью шерсть. Современные фиброволокна изготавливаются из стали (мелкие отрезки проволоки из низкоуглеродистой стали), полипропилена, стекловолокна и синтетического материала полиамида.

Фото стальной фибры, dneprobudmetal.com.ua

Фиброволокна препятствуют возникновению усадочных трещин, с их помощью достигается более высокая плотность бетона, устойчивость к вибрациям и изменению температурных режимов. Материал обретает большую прочность на изгиб и растяжение, стойкость к расслаиванию. Бетон стоек к истиранию и воздействию химических средств (в случае применения стекловолокна, полиамида, полипропилена), именно поэтому его применяют при строительстве дорожных полотен и взлетно-посадочных магистралей на аэродромах.

На фото - фиброволокно в цементном растворе для объемного армирования, expresspol.ru

определение, сфера применения, способы и правила выполнения

Армирование – это способ усиления материала и увеличение его несущих свойств другим строительным материалом, у которого относительно основного материала показатели прочности выше.

армирование в строительстве

Роль и сфера применения технологии армирования

Основная задача армирования, это увеличение прочностных характеристик одного материала, дополнив его другим. Применение данный способ нашел при изготовлении железобетонных конструкций, также гипсовых, керамических, пластмассовых и стеклянных изделий.

Самую большую популярность технология получила в строительстве, для армирования бетонных конструкций арматурой. Бетон может выдержать большие нагрузки на сжатие, но не способен без дополнительного усиления выдерживать нагрузки на растяжение, изгиб и скручивание. Для этого, в начале, создается каркас из арматуры, его помещают в опалубку, и заливают бетоном, в результате получается железобетонная конструкция. Данную технологию применяют в монолитном строительстве, с помощью её можно построить здания и конструкции любого размера и формы.

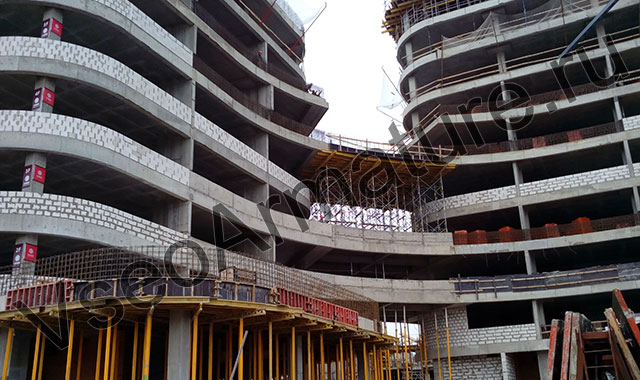

армирование в монолитном строительстве

Бетон, усиленный арматурой приобретает и увеличивает такие положительные качества, как:

  • несущая способность – повышенное сопротивление динамическим и статистическим воздействиям;
  • экономичность, металлические изделия значительно дороже;
  • трещиностойкость – уменьшает вероятность появления трещин;
  • технологичность – форма железобетонной конструкции может быть любой;
  • огнестойкость, в сравнении со сталью;
  • биологическая и химическая стойкость;
  • долговечность – увеличивается срок службы.

Благодаря перечисленным качествам, технология армирования заслуженно получила большую популярность в промышленном строительстве, и в частном домостроении. Применяется при армировании ленточных фундаментов, стен, перемычек, перекрытий, армопоясов и других конструкций.

Способы выполнения армирования

В строительстве существует несколько вариантов выполнению работ по усилению конструкций, изучим особенности выполнения и применения каждого из способов армирования:

  1. Стержневое армирование. Используется стальная или пластиковая арматура. Применяется при строительстве отдельных зданий, так и элементов, для увеличения прочностных качеств. Каркас, созданный из стержней арматуры, распределяет нагрузки внутри железобетонной конструкции, что дает возможность выдерживать механические воздействия на растяжение и излом.
  2. Дисперсное армирование. Применяют при устройствах стяжек и полов, для увеличения плотностных качеств. В жидкий бетон либо раствор, добавляют металлическую или полимерную фибру, что уменьшает количество усадочных трещин, может использоваться одновременно с металлической сеткой.
  3. Слоевое армирование. Применяют при выполнении отделочных и ремонтных работ. Для работы используют металлическую и пластиковую сетку, которую располагают в толщу штукатурки либо шпаклевки.
  4. Предварительно напряженное армирование. Стальной трос либо арматуру с высоким показателем прочности на растяжение предварительно натягивают, и заливают бетонной смесью. После высыхания трос передает бетону силу предварительного натяжения, что дает железобетонной конструкции способность выдерживать растягивающие напряжение от будущих нагрузок.

способы армирования

Какие материалы используют для армирования

На выбор материала для армирования влияет способ его выполнения. Самым популярным материалом считается металлическая арматура, следующих классов:

  • А1 (А240) – это горячекатаная арматура с гладкой поверхностью. Изготавливается из стали марок: Ст3кп, Ст3пс, Ст3сп. Диаметр производства от 6 до 40 мм, до 12 мм может упаковываться в мотки, размером больше только в прутах. Применяется для изготовления поддерживающих и распределительных элементов армирования. В современных проектах в спецификации указывается как S240.
  • А500С – это горячекатаная термомеханически упрочненная арматурная сталь, производство осуществляется согласно ГОСТ Р 52544-2006. Благодаря своим положительным качествам, таким как: стоимости, периодической форме профиля, свариваемости, прочность и гибкость, данный вид арматуры значительно пододвинул арматуру класса А3 (А400). Выпускается диаметром от 4 до 40 мм. Основное применение – армирование железобетонных конструкций. В чертеже имеет обозначение S500.

арматура для армирования А240 и А500С
Второе место по популярности занимает композитная арматура. Самые применяемые её разновидности, это:

  • Стеклопластиковая (АСП) – арматура изготавливается из стекловолокна и термореактивных смол. Первый элемент придает прочность, а второй выступает в качестве связующего элемента. Основное достоинство данной арматуры является высокий предел разрушающего воздействия, показатель которой превышает показатели стали в 2,5 раза.
  • Базальтопластиковая (АБП) – изготавливается из базальтовых волокон и смолы. Главное достоинство, высокая стойкость к агрессивным средам.

пластиковая арматура для армирования АСП И АБП
Из металлической и пластиковой арматуры изготавливают сетки, которые используют для армирования стяжек, кирпичных кладок, кладки из блоков, штукатурки и других строительных конструкций.

Третий по популярности материал для армирования строительных конструкций, это фибра. Она представляет собой множество нитей разной длины, определенного материала, бывает:

  • металлическая;
  • стеклянная;
  • полипропиленовая;
  • базальтовая.

Использование той или иной фибры зависит от условий и целей её применения. В основном фибру применяют для армирования бетонных стяжек.

Обратите внимание! Металлическая сетка способна уменьшить количество усадочных трещин всего на 6 %, металлическая фибра на 20-25 %, а фибра из полимерных волокон способна уменьшить на 60-90 %.

Правила усиления строительных конструкций

Для качественного выполнения армирования следует соблюдать два основных правила:

  1. Использовать качественный материал.
  2. Соблюдать строительные нормы и правила выполнения работы.

Оценить качество используемого материала, при покупке можно лишь визуально. При покупке металлической арматуры, обратите внимание на отсутствие ржавчины, и механических повреждений, в виде порезов и трещин, так же на ровность прута. А на стеклопластиковой арматуре отсутствие механического дефекта, в виде торчащих волокон и отсутствии сколов. Также на однородность цвета и ровность спиральной навивки, с одинаковым шагом по всей длине арматуры.

Запомните!  Низкая цена, в большинстве случаев, говорит о том, что арматура обладает малой прочностью. Качественную арматуру дешево не продают!

Как видите способов армирования, как и материалов для его выполнения, не мало, у каждого из них свои  особенности при использовании. Для подробного изучения технологий выполнения работ, необходимо отдельно разбирать нормы и правила армирования отдельных строительных конструкций, так как они строго регламентируются нормативными документами.

На этом все, всем удачи в строительстве, если остались вопросы задавайте в комментариях.

Арматурные изделия: виды, спецификации, способы изготовления и применения

Арматурными изделиями называются полуфабрикаты и готовые конструкции из арматурных элементов, используемые для производства сборных и монолитных ЖБ элементов. Чем большую степень готовности имеют арматурные изделия, тем меньшими трудозатратами можно обойтись непосредственно на строительной площадке.

Выделяются следующие виды арматуры и арматурных изделий:

  • арматурные сетки — сварные и вязаные;
  • каркасы — плоские и пространственные;
  • хомуты;
  • монтажные петли;
  • канаты и пучки предварительно напрягаемой арматуры с анкерами и без них;
  • закладные элементы.

Арматурные сетки сварные

Наиболее массовой продукцией являются арматурные сетки, изготовленные из крестообразно соединенных сваркой проволок или стержней.

Для производства этой металлопродукции используют проволоку арматурную или стержни диаметром более 3 мм. Сетки с диаметром продольных стержней менее 5 мм и поперечных менее 10 мм выпускают рулонными и плоскими, более этих величин — только плоскими. Ячейки сетки изготавливают квадратными или прямоугольными.

В зависимости от величины диаметра проволоки и стержней сетки условно разделяются на легкие и тяжелые. К легким относятся сетки с диаметром элементов до 10 мм. Если хотя бы в одном направлении применялись стержни свыше 12 мм, то такие сетки принадлежат к категории тяжелых.

В одном направлении располагаются проволока или стержни только одинакового диаметра.

По расположению рабочей арматуры сетки разделяют на два вида:

  • рабочая арматура расположена только в одном направлении, в перпендикулярном — монтируют распределительную арматуру;
  • рабочая арматура применяется для обоих направлений.

Места пересечения арматурных элементов соединяют с помощью точечной сварки.

4473040508_40cb57c4baКакие бывают виды и классы арматуры, и в чём их особенности.

Мы подскажем в этой статье, как подобрать инструмент для резки арматуры.

В нашем каталоге труба стальная 40 по выгодной цене! Данный вид трубного проката широко применяется при монтаже водогазопроводных систем, а также в некоторых отраслях промышленности.

Сетка сварная используется для армирования железобетонных элементов, кирпичной кладки, при закладке фундамента, для устройства стяжки цементных полов, армирования дорожных покрытий. Сварную арматурную сетку используют в овощеводстве и цветоводстве при возведении каркасов теплиц, а также для создания ограждений декоративного и функционального назначения. В звероводстве сетку используют для изготовления клеток.

Сетки легкие производят шириной 0,65-3,8 м, тяжелые — 0,65-3,05 м, длина сеток — до 9 метров.

Арматурные сетки вязаные

4473040508_40cb57c4ba

Вязка арматурных сеток ручным способом применяется при небольших объемах проводимых строительных работ. С этой целью используют мягкую проволоку после отжига диаметром 0,8-1,0 мм. Инструментом, применяемым для вязки, служат арматурные кусачки с немного затупленными зубцами для предотвращения откусывания проволоки.

Метод ручной вязки арматурных сеток применяют:

  • в случаях, когда не удается соединить арматурные стержни сваркой, например, в некоторых узлах ферм, при производстве нетиповых строительных конструкций;
  • для укрупнения арматурных изделий непосредственно на строительных площадках;
  • при малых объемах армирования, когда привлечение сварочного оборудования является нецелесообразным;
  • для проведения срочных работ, когда невозможен привоз готовых арматурных изделий в заданные сроки;
  • при использовании для армирования отходов проволоки или стержней из несвариваемой стали.

Для увеличения производительности процесса связывания сетки вместо проволоки применяют специальные скрепки — фиксаторы, изготовленные на автоматическом оборудовании.

Арматурные каркасы

Каркасы арматурные бывают плоскими и объемными.

В сварных плоских каркасах поперечные стержни располагаются в одной плоскости. В зависимости от числа продольных стержней каркасы подразделяют на двух-, трех- или четырехветвевые. Эти каркасы являются исходным материалом для создания пространственных арматурных каркасов, предназначенных для армирования растянутых или работающих на изгиб железобетонных элементов с небольшой шириной поперечного сечения. Соединяют стержни контактной сваркой, осуществляемой на высокопроизводительных многоэлектродных сварочных машинах. В случае отсутствия такого оборудования используют электродуговую сварку или способ ручной вязки.

В пространственных арматурных каркасах поперечные стержни находятся в различных плоскостях. Изготавливают эти изделия способом сборки отдельных стержней, арматурных сеток, плоских каркасов, хомутов, закладных элементов, монтажных петель. Все детали соединяют сваркой — контактной точечной или электродуговой, возможно применение вязки.

Для придания дополнительной жесткости арматурные стержни круглого сечения заменяют профильным прокатом, например, уголками, а также квадратными прутками или стальной полосой.

Преимущества использования готовых каркасов:

  • возможность применения высокоэффективных сварочных процессов в условиях специализированных производственных цехов;
  • полное отсутствие отходов арматурной стали, что обеспечивается рациональным раскроем;
  • ускорение строительных работ на 30%;
  • отсутствие необходимости присутствия на строительной площадке специально обученных рабочих.

Напрягаемые арматурные изделия

4473040508_40cb57c4ba

Укрупненными арматурными изделиями — сетками и плоскими и пространственными каркасами — армируют конструкции ненапрягаемые. Для предварительно напряженных элементов используют канаты (Рис. 1) и арматурные пучки (Рис. 2). Натяжение арматурных изделий осуществляют тремя способами: на упоры, на бетон, электромеханическим.

4473040508_40cb57c4ba

  • Натяжение на упоры применяют в производствах сборных железобетонных элементов. Перед бетонированием арматурные изделия натягивают на специальные упоры или формы до заданной величины. Фиксируют с помощью зажимов. После застывания бетонной смеси и достижения бетоном мощности, предусмотренной проектом, арматура освобождается от фиксаторов.
  • Для осуществления второго способа в опалубке устанавливают каналообразователи, в качестве которых используют трубы, стержни, резиновые рукава с металлическим сердечником. Диаметр каналообразователей на 10-15 мм превышает диаметр арматурного изделия. Извлекают их из бетона через 2-3 часа после окончания бетонирования конструкции. После набора бетоном проектной прочности в отверстия вставляются арматурные изделия, которые затем натягиваются.
  • Электромеханический метод натяжения заключается в пропускании через арматурные изделия переменного тока определенной частоты. В результате эффекта теплового расширения арматура удлиняется, фиксируется, а при остывании снова укорачивается и передает на бетон сжимающие усилия.

Предварительно напряженные железобетонные элементы обладают высоким сопротивлением динамическим нагрузкам и долговечностью.

Прочие арматурные изделия

4473040508_40cb57c4ba

  • Хомуты используются при создании пространственных каркасов. Эти детали принимают на себя часть усилий при эксплуатации конструкции. Хомуты изготавливаются отдельными или из арматурных сеток. Могут иметь форму замкнутых или открытых с одной стороны четырехугольников, охватывают рабочую арматуру с наружной стороны. Изготавливают хомуты на гибочном оборудовании из стержневой или бунтовой арматурной стали.
  • Монтажные петли, которые устанавливаются для удобной строповки железобетонных изделий, производят в арматурных цехах на гибочных станках из арматурной стали повышенной пластичности.
  • Закладные детали применяют для соединения сборных железобетонных изделий. Изготавливают из листового, полосового, иногда фасонного — углового — проката. К ним приваривают тавровым или нахлесточным швом нормальные или касательные анкеры, которые служат для крепления арматурного изделия в бетоне. Закладные детали могут изготавливаться с отверстиями, снабжаться упорами для возможности работы на сдвиг, коротышами для фиксирования положения детали или рабочей арматуры. Размер закладных пластин и диаметр анкеров определяется видом стыкуемых элементов и воспринимаемых ими нагрузок. При изготовлении пластин значительных размеров, находящихся сверху при формовании, в них проделывают отверстия для выхода воздуха и возможности контроля качества бетона.

Арматурные изделия производятся в специальных цехах, оборудованных режущим, гибочным, сварочным оборудованием. Наиболее эффективным является организация полного технологического потока — от подготовки арматурных деталей до получения готовой строительной арматурной продукции.

Актуальный ГОСТ на арматуру

Содержание

Арматура – это одна из наиболее затребованных в строительстве категорий проката. Она используется в качестве основания для всех без исключения категорий железобетонных конструкций, для возведения легких гипсокартоновых или других схожих перегородок, а также для улучшения характеристик бетона. Применяют ее также и для строительства легких малых конструкций (к примеру таких, как теплицы).

Стальная арматура

Стальная арматура

Для правильного использования данных изделий очень важно понимать, какие их типы согласно нормативному стандарту существуют, каким образом проводится их маркировка, а также, для каких целей согласно этой же маркировке они применяются.

Технические особенности арматуры

Под арматурой объединяют достаточно широкую группу изделий, объединяющую прутики с надсечками, а также различными видами профилей.

Для ее производства используют горячекатаную сталь, в которой содержание углерода в обязательном порядке должно быть ниже 0,22%.

Читайте также: арматура для радиаторов отопления, ее виды и особенности.

Согласно действующему ГОСТ 5781 82, для данной цели используются следующие виды стали 35ГС,  А500 С, АТ800, а также а 400 и А400С. Согласно тому же стандарту 5781 82, требования к полученным изделиям предусматривают:

  1. Устойчивость к коррозии всех выпущенных в данном сегменте элементов.
  2. Повышенную прочность, прежде всего, к механическим нагрузкам.
  3. Низкий уровень распорности в бетоне.
  4. Хорошую свариваемость для всех марок стали, в том числе, А500.
  5. Прочность, а также повышенную жёсткость сцепления с бетоном, поскольку только так можно достичь нужного уровня безопасности конструкции, предусмотренной имеющимся стандартам за 2006 и 2012 год.

Арматура, указываемая в чертежах, в том числе, типа А500 из сталей по ГОСТ 5781 82 дополнительно разделяется на огромное количество элементов.



Таблица веса метра стальной арматуры

Таблица веса метра стальной арматуры

По стандарту 2006 и 2012 года в их число входят:

  • жёсткие: уголки, швеллеры, двутавры;
  • гибкие: сварные, вязанные арматурные сетки, каркасы, стержни гладкого, а также периодического профиля.

Как и другие виды изделий, арматура разделяется на различные классы в соответствии со своими техническими характеристиками. Предлагаем рассмотреть их более подробно.
к меню ↑

Классы материалов согласно стандартам

Действующим ГОСТ 52544 предусмотрено обозначение несколько классов образцов в зависимости от технических характеристики входящих в них элементов.

Читайте также: чем режут и гнут арматуру – подробнее про ножницы для арматуры и гибочные станки.

Сюда относят следующие распространенные виды изделий:

  1. Арматура А-I (А240) – горячекатаный тип, который обычно выпускается в круглом профиле. Выпускается и в мотках, и прутках. Также вы упускается в образцах диаметром 6-40 мм.
  2. Арматура А-I (А400). Один из наиболее популярных видов арматуры, выпускаемых из стали марок 35ГС и сталь 25Г2С. Используется именно в конструкциях с большим защитным слоем бетона. Изготавливается обычно путем вытяжки в холодном состоянии. Выпускаются изделия данного типа в диаметрах от 6 мм и до 40 м. обычно имеет рифлёный профиль. Применяется практически во всех отраслях строительства.
  3. Арматура А-I (А800) – рифлёная арматура, которая также была подвержена уплотнению в процессе обработки.

Также обозначены стандартом и технические требования к менее распространенным классам: А300 и А600.

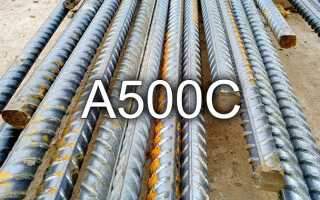

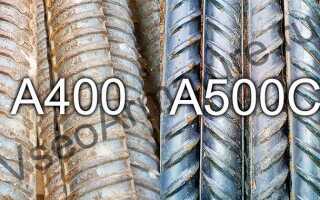

Кроме того, выпускается в настоящее время образец А500 С (не путать с маркировкой А500), который не имеет аналогов согласно ГОСТ 52544.



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

Классы арматурной стали

Классы арматурной стали

Его производят из боле дешевой углеродистой стали. Однако популярностью данный вид пользуется благодаря высоким возможностям сварки, а также невысокой цены.

Как правило, содержит отметку об изготовлении не по действующему стандарту государственному, а по техническим условиям.
к меню ↑

Маркировка материалов согласно ГОСТ 52544 от 2006 года

Действующий стандарт 2006 предусматривает разделение и соответствующую маркировку изделий по типу выпуска. Обозначаются они следующим образом:

  • А500 – изделия горячекатаного производства, которые впоследствии дополнительной обработке не поддавались, либо же были упрочнены в процессе прокатки;
  • В500 – изделия, штампованные холодным способом.

Также в маркировке изделий любой категории, в том числе, А500, могут иметь место дополнительно такие символы:

  • С – обозначение, которое обычно помещено после цифр класса и показывает, что предложенный образец можно варить электросваркой;
  • К – обозначение, приводимое непосредственно в маркировке класса. Оно указывает на то, что выбранный вид изделия имеет повышенную прочность к коррозии при дополнительных механических нагрузках.

Выяснить, к какому именно классу относится выбранный вами образец, можно, ознакомившись также с обозначением специальной стали.

Читайте также: о применении пластиковых фиксаторов для соединения арматурных прутьев.

Оно должно содержать диаметр номинальный, класс прочности, к примеру, А500, особые эксплуатационные характеристики (к примеру, обозначение К или С).

Сборка арматурного каркаса для монолитного строительства сооружения

Сборка арматурного каркаса для монолитного строительства сооружения

Допустима некоторая погрешность в указании данных параметров, однако она не может быть более +9% или -7% в соответствии с ГОСТ 52544 за 2006 год.

Кроме того, именно в маркировке на каждом конкретном виде изделия должна быть обозначена фирма, выпускающая выбранный вами вид продукции.

ГОСТ 52544 за 2006 год также определяет вес и размеры сечения для образцов всех представленных классов, кроме А500 С. В том случае, если выбранное вами изделие от данного значения отличается, применять его, тем более, для строительных нужд, не рекомендуется, так как полученная конструкция не будет отвечать установленным техническим характеристикам.

Что касается нестандартных, однако допустимых ГОСТ 52544 от 2006 года видов маркировки, то к ним нужно отнести те, которые гравируются на изделиях с использованием утолщенных поперечных полос. Таким образом может быть указан номер предприятия, выпустившего данный вид изделий.

Могут быть использованы также и другие варианты маркировки для образцов именно А500, которые согласовываются с потребителем отдельными производителями данной продукции.

Они, однако, не должны отражаться на качестве выпущенных изделий.
к меню ↑

Маркировка образцов непосредственно по ГОСТ 31938 от 2012 года

Помимо вышеупомянутых видов материалов также существует ряд образцов, выпуск которых регламентирован ГОСТ 31938 уже от 2012 года.

Разновидности профильных насечек арматуры

Разновидности профильных насечек арматуры

Этот стандарт объединяет стеклопластиковую (о производстве стеклопластиковой арматуры можно почитать подробнее) и другие виды композитных арматур. В ГОСТ 31938, выпущенном в 2012 году, приведены такие обозначения материалов:

  1. АСК – стеклокомпозитный тип.
  2. АУК – углекомпозитный.
  3. АКК – композитный комбинированный.
  4. АБК – базальтокомпозитный.
  5. ААК – арамидокомпозитный.

Читайте также: зачем для сварки полуавтоматом используют флюсовую проволоку?

Данный вид материалов согласно ГОСТ 31938 именно за 2012 также может использоваться в различных видах строительных работ. Но только в том случае, когда он отвечает установленным стандартом характеристикам, в том числе, прописанным в ваших рабочих чертежах.

к меню ↑

Производство арматуры на Тульском металлопрокатном заводе (видео)

Статьи по теме:



Портал об арматуре » Нюансы и особенности арматуры согласно ГОСТ

виды, характеристики, плюсы и минусы, область применение в строительстве.

Сравнительно недавно металлическая арматура была не просто самой распространенной – она была единственным в своем роде материалом. Неудивительно, что все армирование бетона выполнялось с её помощью. Но сегодня рынок насыщен многочисленными аналогами, большинство из которых превосходит металлические пруты по ряду параметров. Одним из них является арматура композитная, так же известная как пластиковая. Рассмотрим подробно, что она собой представляет.

Композитная арматура

Что такое композитная арматура?

Внешне она похожа на классические металлические пруты, но основным материалом при её изготовлении являются волокна из углерода, базальта, стекла или арамида. Они скрепляются воедино специальными термопластичными или термореактивными полимерами, придающими им высокую прочность и долговечность.

Неметаллическая арматура может иметь на поверхности специальные ребра, что повышает качество сцепления с бетоном при армировании. В некоторых случаях поверхность просто густо посыпается песком. Прилипая к ещё не застывшему полимеру, он также улучшает сцепление, но благодаря простоте изготовления стоимость материала значительно ниже.

Кроме того, в продаже имеется гладкая пластиковая арматура. Она имеет сравнительно невысокую цену, но малое сцепление существенно ограничивает сферу применения. Её не используют в качестве основной рабочей арматуры – только как вспомогательную. При армировании крупных массивов бетона (фундамент, толстые стены) пруты не укладываются на основание, а собираются в каркас. Основные пруты, которые будут улучшать качества бетона, имеют ребра. А гладкие применяется именно для сборки каркаса – на них приходится минимальная нагрузка. Поэтому возможно использование более простого материала для снижения затрат на строительство.

Где она применяется?

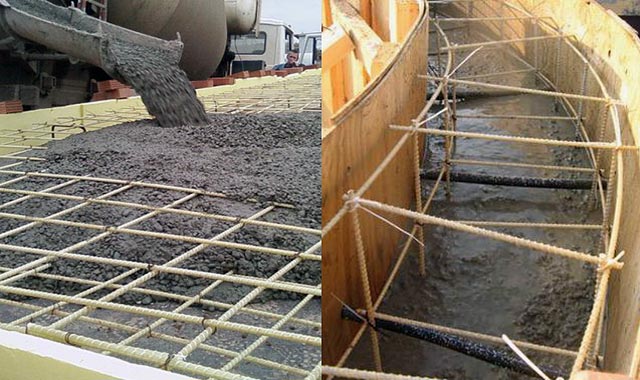

Применение композитной арматуры стремительно набирает популярность. Она используется при возведении различных объектов:

  • малоэтажные здания;
  • монолитное строительство с легкими и тяжелыми бетонами;
  • дорожные полотна, основание железных дорог;
  • железобетонные плиты перекрытия;
  • мосты;
  • путепроводы.

Применение композитной арматуры

Кроме того, высокое качество продукции приводит к тому, что арматура из пластика часто применяется при изготовлении бетонных изделий, как с предварительным напряжением, так и без него. Опоры для линий электропередач, осветительные опоры, поребрики, заборные плиты, шпалы для железных дорог – это далеко не полный список железобетонной продукции, при изготовлении которое используется арматура неметаллическая композитная.

Виды арматуры

Теперь расскажем поподробнее из каких материалов изготавливается неметаллическая композитная арматура. Наиболее распространенными на сегодняшний день являются следующие разновидности:

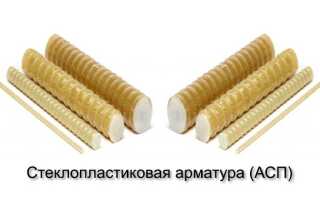

  • АСП или стеклопластиковая. Изготавливается из стекловолокна, пропитанного термореактивной смолой, выполняющей функцию связующего материала. Главным достоинством является малый вес и высокая прочность;
  • АУП или углепластиковая. Основным материалом при их изготовлении выступают углеводородные волокна. Обладая высокой прочностью, эта она имеет определенные недостатки. Главным из них является высокая цена. Именно из-за неё она не получила широкого распространения;
  • АБП или базальтопластиковая. Создается из базальтового волокна и органических смол. Имеет меньшую прочность, чем стеклопластиковая, зато может применяться в агрессивных средах – солях, газах, щелочах и кислотах, что делает её весьма востребованным строительным материалом;
  • АКК или комбинированная. Как понятно из названия, эта пластиковая арматура изготавливается из волокон разного типа – а конкретно из базальтопластиковых и стеклопластиковых. Является компромиссом между чистыми видами, частично сохраняя их достоинства.

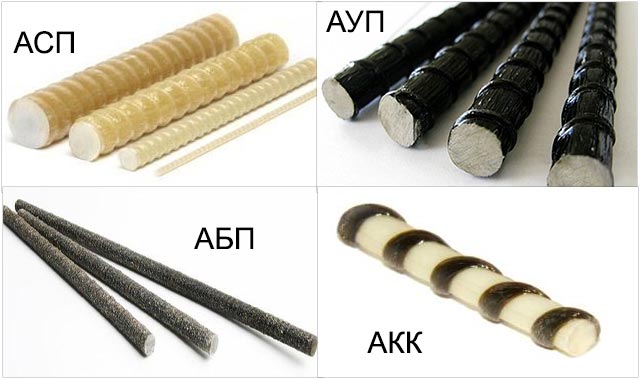

Виды композитной арматуры

Разумеется, все рассмотренные материалы в полной мере подходят под ГОСТ 31938-2012, регулирующий все характеристики нового материала. Благодаря такому многообразию использование композитной арматуры становится всё более широким. Для возведения любого объекта может быть подобран вариант, подходящий по стоимости, прочности и другим характеристикам.

Также в некоторых случаях можно увидеть пруты разного цвета. Некоторые продавцы утверждают, что цвет влияет на прочность, химическую стойкость и другие параметры. На самом деле это не более, чем рекламный ход. Красящий пигмент никак не влияет на важные технические характеристики материала – не улучшает и не ухудшает его. Главное назначение – придание внешнего вида (опять же рекламный ход, заставляющий потенциального покупателя обратить внимание на конкретную продукцию) и упрощение визуального распознавания прутов разной толщины.

Композитная арматура какого диаметра существует?

Как в случае с металлической, диаметр композитной арматуры может быть различным. Наиболее востребованы материалы диаметром от 4 до 32 миллиметров – они полностью удовлетворяют требованиям строителей как при заливке фундамента для бани или гаража, так и при строительстве многоэтажного монолитного дома.

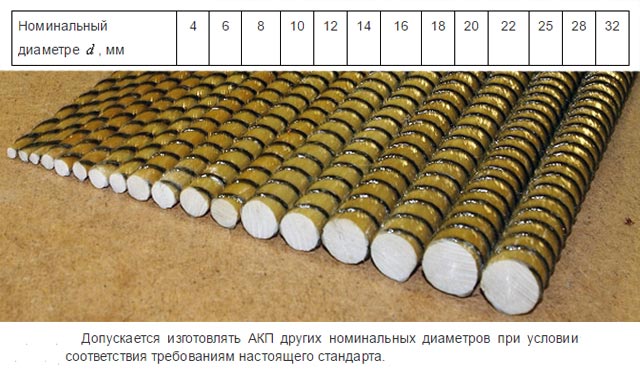

Композитная арматура разного диаметра

Однако некоторые покупатели, не слишком хорошо разбирающиеся в торговле, удивляются, что при собственноручном замере диаметр не соответствует тому, что был заявлен в магазине. Здесь нет ничего удивительного. Во-первых, погрешность в несколько всегда может иметь место – даже при замере одного прута в разных точках. Но это практически не влияет на прочность материала, поэтому ГОСТ предусматривает такие перепады. Во-вторых, изучая характеристики композитной арматуры, вы читаете про номинальный диаметр. Также существует внешний (при проведении замеров по выступающим ребрам) и внутренний (при замере по самому стержню). Номинальный же, который присваивается материалу, является средним арифметическим между внешним и внутренним.

Также при строительстве нередко используют сетку из композитной арматуры. Тонкие волокна и высокая гибкость значительно упрощают процесс выравнивая потолков и стен (если накладываемый слой штукатурки имеет толщину 1.5-2.5 сантиметра и более), а также прекрасно подходят для армирования бетонной стяжки.

Когда с этим разобрались, будет полезно рассказать о плюсах и минусах композитной арматуры, чтобы каждый потенциальный покупатель решил – подходит ему этот материал или же лучше поискать другой.

Основные достоинства

Для начала расскажем про преимущества композитной арматуры, позволившие ей стать настолько популярным строительным материалом:

  1. Высокая прочность – по некоторым данным строительная полимерная арматура из стеклопластика в 10 раз прочнее, чем такая же по диаметру металлическая.
  2. Экологическая чистота. Материал не вредит окружающей среде, не выделяет даже при длительной эксплуатации и контакте с открытым огнем токсичные вещества.
  3. Низкий коэффициент теплопроводности снижает теплопотери здания.
  4. Устойчивость перед коррозией – даже если при работе материал напрямую контактирует с водой, газом или агрессивной средой, он способен прослужить многие годы, не снижая изначальных эксплуатационных характеристик.

Кроме прекрасных строительных свойств использование композитной арматуры в строительстве оправдано по причине удобства рабочих. Она обладает большей гибкостью, чем металлическая, но при этом, как уже говорилось, имеет высокую прочность. Благодаря таким качествам создание каркаса становится значительно более легким и простым. Для обеспечения высокой надежности угловых соединений теперь не обязательно использовать специальные станки, чтобы сгибать арматуру.

Также в положительные свойства композитной арматуры можно вписать коэффициент температурного расширения близкий с бетоном. Если армированный бетон нагревается или охлаждается, то он не разрушается, так как пластиковая арматура расширяется и сужается вместе с ним.

Имеет ли материал недостатки?

Каждый строительный материал имеет определенные недостатки. Поэтому знать про минусы композитной арматуры не менее важно, чем про достоинства. Перечислим основные из них:

  1. Малая упругость. Как показывают испытания, пластиковая арматура имеет упругость примерно в 4 раза ниже, чем у такой же по диаметру металлической. Поэтому при армировании крупных объемов бетона нужно использовать в 4 раза больше арматуры, что весьма не дешево.
  2. Опасность резки. Если металлический прут можно разрезать или распилить без лишних проблем, то когда распиливается неметаллическая арматура в воздух попадает большое количество микроскопических частиц стекловолокна. При попадании в дыхательные пути или глаза они могут стать причиной множественных микротравм.
  3. Низкая пластичность. Материал практически лишен пластичности. Поэтому, чтобы согнуть прут, необходимо нагреть его до нужной температуры. Очень важно не превысить отметку в 300 градусов по Цельсию – это приведет к потере несущих свойств.

Как видите, пластиковая арматура имеет как важные преимущества, так и серьезные недостатки. Серьёзно подумайте, прежде чем окончательно определиться с выбором подходящей арматуры для строительства.

Теперь вы знаете, что такое композитная арматура, а также разбираетесь в её плюсах и минусах. Это позволит легко сделать правильный выбор, о котором не придется сожалеть впоследствии. К тому же, разбираясь в основных свойствах материала, можно легко решить, в каких случаях он станет лучшим выбором, а когда желательно отдать предпочтение другим аналогам.

Типы фитингов, используемых в трубопроводах

Перейти к содержанию
  • На главную
  • ТрубопроводыРазвернуть / Свернуть
    • ТрубопроводРазвернуть / Свернуть
      • Направляющая труб
      • Размеры и спецификации труб
      • Таблицы графиков труб
      • Коды цветов сварки 9000 9000 Производство труб
      • Осмотр труб
    • ФитингиРазвернуть / Свернуть
      • Руководство по трубным фитингам
      • Производство трубных фитингов
      • Размеры и материалы трубных фитингов
      • Осмотр трубных фитингов - Визуальный осмотр и испытания
      • Размеры отвода
      • - 90 и 45 градусов Размеры трубных колен и обратных труб
      • Размеры тройника
      • Размеры переходника трубы
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы расширяются / сжимаются
      • Направляющая фланца
      • Отверстие и длинная приварная шейка Фланец
      • Фланец
      • Мы Размеры фланца с шейкой ld
      • Размеры фланца RTJ
      • Размеры фланца внахлест
      • Размеры фланца с длинной приварной шейкой
      • Размеры фланца, приварного внахлест
      • Размеры фланца с муфтой
      • Размеры глухого фланца
      • Размеры фланца с отверстием
    • Свернуть
      • Направляющая клапана
      • Детали клапана и трим клапана
      • Задвижка
      • Проходной клапан
      • Шаровой клапан
      • Обратный клапан
      • Дисковый затвор
      • Заглушка
      • Игольчатый клапан
      • Давление
      • 9000
    • Материал трубыРасширение / свертывание
      • Направляющая материала трубы
      • Углеродистая сталь
      • Легированная сталь
      • Нержавеющая сталь
      • Цветные металлы
      • Неметаллические
      • ASTM A53
      • ASTM A105
      Collapse
    • 0003
      • Олет s Направляющая
      • Втулка и размеры
      • Втулка и размеры
      • Резьба и размеры
      • Latrolet и размеры
      • Эльболет и размеры
      Шпильки
    • Развернуть / свернуть
      • Процедура затяжки шпильки
      • Направляющая болта
      • Схема затяжки болта
      • Размеры тяжелой шестигранной гайки
    • Прокладки и жалюзи для очков Развернуть / Свернуть
      • Направляющая прокладок
      • Прокладка спирально навитая
      • Размеры прокладки спиральной навивки
      • Размеры прокладки и прокладки RTJ
      • Размеры
      • Очки
      • Очки
      • P & IDExpand / Collapse
        • Как читать P&ID
        • Схема технологического процесса
        • Символы P&ID и PFD
        • Символы клапана
      • ОборудованиеРасширение / свертывание
        • Типы насосов
        • 021
        • Сосуд под давлениемРазвернуть / свернуть
          • Скоро
      • Курсы
      • ВидеоРазвернуть / свернуть
        • Видеоуроки
        • हिंदी Видео
      • Запрос продукта
    HardHat Engineer HardHat Engineer Search Искать:
    • Home
    • Трубопровод
      • Трубопровод
        • Направляющая
        • Размеры и график труб
        • Таблицы графиков труб
        • Цветовые коды сварных труб
        • Осмотр труб
      • Фитинги
        • Руководство по трубопроводным фитингам
        • Производство трубных фитингов
        • Размеры и материалы трубных фитингов
        • Осмотр трубных фитингов - визуальный осмотр и испытания
        • Размеры колена - 90 и 45 градусов Be
        • Труба Присоединительные и возвратные размеры
        • Размеры тройника
        • Размеры трубного редуктора
        • Размеры заглушки
        • Размеры трубной муфты
      • Фланцы
        • Направляющая фланца
        • Диафрагма и фланец с длинной приварной шейкой
        • Фланец
        • Приварной фланец Размеры
        • Размеры фланца RTJ
        • Размеры фланца для соединения внахлест
        • Размеры фланца с длинной приварной шейкой
        • Размеры фланца, приварного внахлест
        • Размеры фланца
        • Размеры глухого фланца
        • Размеры фланца с диафрагмой
      • Клапаны
      • Детали клапана и трим клапана
      • Запорный клапан
      • Проходной клапан
      • Шаровой клапан
      • Обратный клапан
      • Поворотный клапан
      • Пробка
      • Игольчатый клапан
      • Материал предохранительного клапана
      • Материал предохранительного клапана
      • 9 0002
      • Руководство по материалам труб
      • Углеродистая сталь
      • Легированная сталь
      • Нержавеющая сталь
      • Цветные металлы
      • Неметаллические
      • ASTM A53
      • ASTM A105
    • Olets

      Типы трубопроводной арматуры в водопроводной системе для различных целей

      В водопроводной системе доступны различные типы трубопроводной арматуры для различных целей и функций. Фитинг используется в водопроводной системе для соединения нескольких труб одного или разных размеров, для регулирования расхода или для измерения расхода. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. Д.

      Типы трубопроводной арматуры в водопроводной системе

      Различные фитинги и их функции описаны ниже.

      • Колено
      • Редуктор
      • Тройник тип
      • Крестообразный
      • Муфта
      • Соединения
      • Адаптеры
      • Олет
      • Заглушка
      • Заглушка
      • Клапан

      Фитинги для колен

      Колена используются для изменения направления потока между двумя трубами. Колена обычно доступны с углом 22,5 o , 45 o и 90 o . Если трубы одинакового диаметра, используются обычные колена, в противном случае - переходные колена.Локти изготавливаются из разных материалов. Обычно они имеют внутреннюю резьбу, и мы также можем исправить их стыковой или раструбной сваркой.

      Types of Pipe Fittings - Elbow

      Переходник для труб

      Редуктор - это компонент фитинга, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов. Один из них - концентрический переходник, имеющий форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приведет к кавитации.Другой - эксцентриковый редуктор, у которого одна кромка параллельна соединительной трубе, из-за чего скопление воздуха невозможно.

      Reducer Pipe Fittings

      Тройник для труб

      Тройник - это составная часть водопроводной системы Т-образной формы. Он имеет один вход и два выхода, выходы расположены под углом 90 o к основной магистрали (вход). Его также можно использовать для объединения потока от двух входов к одному выходу. Они также доступны из разных материалов и разных размеров.Если три стороны Т-образного фитинга одинаковы по размеру, он называется равным тройником, в противном случае он называется неравным тройником.

      Tee type Pipe Fitting

      Крест тип

      Крестообразная арматура содержит 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения. Крестовины обычно используются в спринклерных системах пожаротушения.

      Cross type

      Муфта

      Муфта используется для соединения труб одинакового диаметра. Муфты также полезны, если труба сломана или произошла утечка. Обычно доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта представляет собой обычную муфту, которая соединяется между двумя трубами и предотвращает утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае предоставляется клей. Муфту скольжения легче установить, она содержит две трубы, которые расположены одна в другой, внутренняя труба может скользить на определенную длину.Таким образом, мы можем отремонтировать длинную поврежденную трубу с помощью скользящей муфты.

      Coupling in Pipe Fittings

      Союзы

      Соединение - это тип фитинга, который действует как муфта. Но связь не может быть удалена после исправления, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, с наружной и внутренней резьбой. Таким образом, это также полезно для поддержания цели трубы.

      Unions in Pipe Fittings

      Адаптеры

      Если трубы не имеют специальных концов или гладких концов, переходники делают их резьбовыми с наружной или внутренней резьбой, в зависимости от того, что необходимо.Адоптеры обычно используются для труб из меди и ПВХ. Переходники с наружной резьбой содержат наружную резьбу, а переходники с внутренней резьбой - с внутренней резьбой. Один конец адаптера простой, который приклеивается, приваривается или припаян к гладкому концу трубы.

      Adaptors

      Olet

      Olets используются, когда стандартные размеры фитингов не подходят для наших требований. Иногда размер входной трубы больше по сравнению с выходными трубами в тройнике, тогда также используются Olets. Доступны многие виды олетов.Некоторые важные типы олетов:

      • Прикладная дуга
      • Сварка внахлест Olet
      • Olet резьбовой
      • Колено отводное
      • Ниппель Olet
      • Боковое отверстие
      • Sweepolet
      • Фланец olet

      Olet Pipe Fittings

      Заглушка

      Заглушка - это элемент сантехнического оборудования, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта. Заглушка обычно содержит наружную резьбу.

      Plug for Pipes

      Заглушка

      Заглушка - это тип фитинга, который выполняет те же функции, что и заглушка, но с той лишь разницей, что заглушка содержит наружную резьбу, а заглушка - внутренняя резьба, которая является винтами на наружной резьбе трубы.Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т. Д.

      Pipe Cap

      Клапаны в трубопроводной арматуре

      Клапаны - это компоненты водопроводной системы, которые используются для остановки или регулирования потока жидкости на ее пути. Доступны различные типы клапанов в зависимости от их применения.

      Valves in Pipe Fittings

      Некоторые важные типы клапанов и их применение перечислены ниже.

      • Задвижка, пробка и шаровой кран - используются только для изоляции
      • Запорный клапан - используется для дросселирования
      • Обратный клапан - используется для предотвращения обратного потока (невозврата)
      • Дроссельный клапан - используется как для изоляции, так и для дросселирования
      • Мембранный клапан - используется как для изоляции, так и для дросселирования

      Подробнее:

      Как определить подходящий размер трубы для распределения воды в зданиях?

      Типы сантехнических труб, используемых в строительстве

      Типы соединений труб в водопроводной системе

      Типы водопроводно-канализационных систем в зданиях

      ,

      14 Типы сантехники и трубопроводной арматуры - названия и изображения

      Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

      Принципы работы водопровода в вашем доме довольно просты. Пресная вода под давлением поступает в такие приспособления, как раковины, ванны, душевые и унитазы. Вода нагревается, проходя через водонагреватель (см. «Как работает водонагреватель?»), Прежде чем отправиться к приборам.

      Сточные воды выводятся из дома по канализационным трубам и оттуда в канализацию или септическую систему. Вентиляционные трубы помогают отводить воду и выводить канализационные газы наружу.

      Чтобы убедиться, что все работает без сбоев, существуют различные виды сантехнической арматуры для типичной водопроводной системы. Вот некоторые из наиболее распространенных:

      Типы фитингов

      • Переходник
      • Зубчатый элемент
      • Муфта
      • Крестовина
      • Втулка с двойной резьбой
      • Колено
      • Механическая втулка
      • Ниппель
      • Заглушка и заглушка
      • Редуктор
      • Тройник
      • Соединение
      • Клапан
      • Звено

      Адаптер

      Адаптеры соединяют трубы разных типов.Поскольку переходник может быть с охватываемой или охватываемой резьбой на одном конце, он может повернуть трубку с наружной или внутренней резьбой.

      Если концы не имеют резьбы, их оставляют для приваривания, пайки или приклеивания к трубе. Переходники используются для труб из ПВХ и меди.

      Заусенец

      Заусенец соединяет шланги с трубами. Обычно это мужчина на одном конце. Другой имеет колючую трубку, которая представляет собой заостренный конус с выступом.

      Он также может иметь зажим для фиксации. Шипы сделаны из пластика, если по ним идет холодная вода, и из латуни, если по ним идет горячая вода.

      Муфта

      Муфта позволяет легко соединить две трубы одинакового диаметра и одного типа. Его также используют для ремонта сломанной или протекающей трубы. Наряду с обычной муфтой, двумя другими типами являются компрессионная муфта и скользящая муфта .

      Обжимной фитинг соединен между двумя трубами через резиновые уплотнения или прокладки с обеих сторон, что предотвращает утечку. Муфта скольжения включает две трубы, одна из которых выдвигается из другой трубы на разную длину для ремонта определенной длины поврежденной трубы.

      Крестовина

      Крестовина имеет отверстия на всех четырех концах и может соединять четыре трубы. Крестовина бывает с тремя входами и выходом или тремя выходами и входом.

      Поскольку они являются точкой соединения четырех труб, они подвергаются большему напряжению, чем другие типы фитингов, и обычно изготавливаются более жесткими, чем другие фитинги.

      Втулка с двойной резьбой

      Это тип ниппеля, но он имеет резьбу как на внутренней, так и на внешней стороне.Поскольку это центральное отверстие имеет резьбу (нарезку) как сверху, так и снизу, оно называется двойной резьбой.

      Втулка с двойной резьбой также является типом редуктора, но не имеет гибкости редуктора. Втулка с двойной резьбой обычно является внутренней.

      Колено

      Неудивительно, что этот тип фитинга имеет изгиб, напоминающий сустав руки. Они помогают потоку воды менять направление. Локти бывают разных градусов, включая 22,5, 45 и 90 градусов.

      Варианты колена редуктора также существуют для случаев, когда диаметры соединяемых трубопроводов различаются. Угольники могут быть из разных материалов, чаще всего женские.

      Механическая втулка

      Соединяет две трубы с помощью винта или другого приспособления. Это упрощает установку фитинга. Механическая втулка или муфта обычно изготавливаются из резины, которая вставляется в металлический кожух (зажим из нержавеющей стали).

      Когда зажим затягивается, он сжимает резину внутри, обеспечивая плотное уплотнение.Поскольку этот фитинг можно слегка согнуть, он может компенсировать небольшие перекосы в труднодоступных местах.

      Ниппель

      Это короткий фитинг, который может быть изготовлен из таких металлов, как медь, латунь, сталь или хлорированный поливинилхлорид (ХПВХ). Вместо того, чтобы соединять две трубы, ниппель соединяет две штуцера.

      Если он имеет непрерывную резьбу, это закрытый ниппель. Обычно они мужские и бывают разной длины.

      Связано: ПВХ и ХПВХ (в чем разница?)

      Заглушка и заглушка

      Заглушки и заглушки используются для закрытия отверстий труб во время осмотра и ремонта.Основное отличие состоит в том, что вилка - вилка, а крышка - розетка. Чаще всего имеют резьбу заглушки и заглушки.

      Заглушки и заглушки изготавливаются из нескольких материалов, включая металл, пластик или резину, и их можно приваривать, паять, приклеивать или ввинчивать в трубу.

      Редуктор

      Этот фитинг уменьшает расход и тем самым уменьшает его. Редукторы бывают двух типов. Концентрический переходник соединяет две трубы на одной оси, а эксцентрический переходник используется для соединения труб разного диаметра.

      Концентрический редуктор выглядит как конус, а эксцентрический редуктор выглядит как раструб со смещенными осевыми линиями. Они предотвращают образование пузырьков воздуха в трубах.

      Тройник

      Тройник имеет вход и выход и имеет форму буквы «Т». Эти фитинги бывают разных размеров и считаются более прочными, чем крестовины.

      Отводной тройник применяется в системах отопления, использующих воду. Они имеют указатели направления и должны быть правильно установлены для работы системы.

      Union

      Соединения могут иметь наружную или внутреннюю резьбу. Они похожи на муфты, но разница в том, что муфты легко снимаются, что делает их удобными для обслуживания или плановой замены в будущем.

      Муфта, с другой стороны, более прочная и ее нужно вырезать. Соединение состоит из трех частей: гайки, охватываемого конца и внутреннего конца. Гайка используется для соединения мужского и женского концов.

      Клапан

      Клапаны позволяют регулировать поток жидкости.Есть разные типы, включая дросселирование, невозврат и изоляцию. Обратные клапаны позволяют жидкости течь только в одном направлении и часто встречаются в канализации. Их также называют обратными клапанами .

      Запорная арматура изолирует часть водопроводной системы, чтобы ее можно было обслуживать или поддерживать. Эти клапаны либо оставляют открытыми, либо оставляют закрытыми все время. Однако, поскольку они могут потребоваться в экстренных случаях, их следует время от времени проверять, чтобы убедиться в их работоспособности.

      Дроссельные клапаны регулируют давление и количество жидкости. Поскольку это вызывает нагрузку на механизм, они имеют тенденцию изнашиваться быстрее, чем другие клапаны. Они обычно устанавливаются рядом запорные клапаны.

      Wye

      Этот фитинг выполнен в форме буквы «Y» и предназначен для соединения трех труб. Y-образные фитинги позволяют трубам менять высоту и разветвляться на линии пресной воды или стоки.

      Стыки похожи на тройники, но более плавный наклон снижает трение и турбулентность в воде.Этот фитинг чаще всего используется для соединения вертикальной водосточной трубы с горизонтальной.

      Похожие сообщения:
      .

      Руководство по типам и материалам фитингов

      Сантехника - это трубы и фитинги. Трубы устанавливают участки, по которым поступает или забирается вода, а фитинги регулируют поток. Трубы достаточно простые: они прямые, бывают разных размеров. Выберите правильный материал и длину, и все готово. Фурнитура - для сантехника - во многом такая же. Но для среднего домовладельца арматуры достаточно много. Некоторые из них могут сбивать с толку, другие - просто пугать, если учесть материалы и размеры.Размеры мы рассмотрим в другой статье; а пока вы можете узнать немного о наиболее распространенных деталях, которые можно найти в сантехнике вашего дома. Вам больше никогда не придется просить «штуковину с двумя концами, которая соединяет две трубы под углом»!


      Различные типы фитингов

      Адаптеры

      Brass flare x MIPS adapter
      Латунный переходник под отбортовку x MIPS Адаптеры

      используются для увеличения длины участка или для простого изменения типа соединения на конце трубы. Это позволяет соединять разнородные трубы без необходимости более сложной настройки.

      Адаптеры доступны в большинстве стандартных материалов: АБС, латунь, медь, ХПВХ, ковкий (гальванизированный и черный), ПВХ и нержавеющая сталь.


      Втулки

      Stainless steel hex bushing
      Втулка из нержавеющей стали

      Втулки используются для соединения труб разных размеров, обычно путем уменьшения фитинга большего размера до трубы меньшего размера. Втулки обычно - не всегда - имеют как внутреннюю, так и внешнюю резьбу и занимают очень мало места по сравнению с муфтой или соединением, которые служат для достижения той же цели.

      Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированного и черного), ПВХ и нержавеющей стали.

      Примечание: Некоторые типы фитингов, например, втулки, имеют ограничения на их использование (или вообще не разрешены) некоторыми правилами сантехники. Перед покупкой не забудьте проверить местные правила сантехники.


      Заглушки и заглушки

      PVC pipe cap
      Заглушка ПВХ

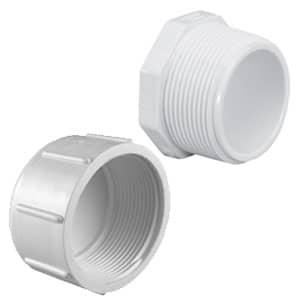

      Заглушки, как ни странно, используются для закрытия конца трубы. Заглушки делают примерно то же самое, но обычно вставляются внутрь фитинга и имеют резьбу, позволяющую использовать трубу в будущем.Заглушки могут быть нарезаны, приклеены или припаяны к трубе (в зависимости от ее материала).

      Оба доступны из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.


      Муфты

      Chrome-plated brass bell reducer coupling
      Хромовая муфта

      Муфта используется для увеличения длины участка трубы или изменения размеров трубы (в случае переходной муфты, также иногда называемой «раструбным» редуктором из-за ее формы). Доступные с внутренней резьбой или без резьбы для приклеивания пластика (сварка растворителем) или пайки меди, они являются одними из наиболее часто используемых фитингов.

      Предлагается из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированного и черного), ПВХ и нержавеющей стали.


      Колено

      Copper 90° elbow
      Медный отвод 90 °

      Если вам нужно изменить направление потока, локти - лучший выбор. Изготавливаемые в основном под углом 90 и 45 градусов (также доступны уникальные размеры, такие как 22,5 и 60), отводы могут иметь резьбу или пропитку и являются одним из самых важных фитингов, используемых в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой, позволяющие легко соединять разные трубы или фитинги.Некоторые уникальные локти также имеют боковой выход, что делает его более похожим на тройник с изгибом.

      Доступен из: АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (гальванизированный и черный), ПВХ и нержавеющей стали.


      Фланцы

      Black iron floor flange
      Фланец пола из черного железа

      Фланцы используются для соединения труб. Труба нарезается резьбой или приваривается к фланцам, которые затем герметизируются (обычно болтами). Фланцевые соединения широко используются в промышленных приложениях, работающих при высоких давлениях.Их также можно найти для подключения бытовых насосных систем. Фланцы для туалета (или туалета) используются в домашних условиях, при помощи которых унитаз крепится к полу, а слив под ним.

      Предлагается из латуни, меди, ковкой (оцинкованной и черной) и ПВХ (для фланцев для туалетов).


      Соски

      Chrome pipe nipple
      Ниппель для хромированной трубы

      Ниппели представляют собой короткие отрезки трубы с наружной резьбой на каждом конце, которые используются для соединения прямых участков труб. Закрытые ниппели имеют резьбу с каждого конца по всей длине для особо плотного соединения.

      Доступны из латуни, хромированной латуни, меди, ковкой (гальванизированной и черной), ПВХ и нержавеющей стали.


      Тройники

      Brass IPS tee
      Тройник IPS из латуни

      Если для водоснабжения требуется более одного ответвления, лучше всего подойдут тройники. По сути, это длинная муфта с выпускным отверстием сбоку, эти фитинги имеют выпускные отверстия под углом 90 ° от впускного отверстия и имеют размеры в соответствии с их "длиной" (горизонтальный или прямой размер фитинга) и боковым выпуском. («верх» фитинга, отклонение от хода 90 градусов).Когда длина тройника меньше, чем у бокового выхода, его часто называют фитингом с «бычьей головкой».

      Тройники предлагаются из АБС-пластика, латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного цвета), ПВХ и нержавеющей стали.


      Крестовины
      Galvanized steel cross
      Крест оцинкованный

      Фитинги "Cross" - это 4-ходовые фитинги, которые представляют собой комбинацию двух тройников. Многие предпочитают вместо этого использовать две тройники.

      Крестовины доступны из латуни, ковкой (оцинкованной и черной) и ПВХ.


      Тройник-седло
      PVC saddle tee
      Тройник-седло из ПВХ

      Эти фитинги используются для быстрого добавления тройника к существующей длине трубы без необходимости резать и повторно паять то, что там есть. Чаще всего это происходит с ирригационными системами для добавления новой дождевальной линии. Также называемые защелкивающимися тройниками, к трубе приклеиваются седла, и после установки просверливается новое отверстие.

      Тройники-седла предлагаются только из ПВХ.


      Союзы

      CPVC union
      Союз ХПВХ

      Муфты - альтернатива муфтам, когда последние непрактичны или неудобны.В то время как муфты (если они не припаяны) должны иметь трубную резьбу, в соединениях используется собственная гайка для создания уплотнения между концами труб. Это делает их идеальным выбором для соединения двух неподвижных труб (которые нельзя ввинтить в обычную муфту) и значительно упрощает будущий ремонт. Диэлектрические муфты используются для соединения труб из разных металлов, обеспечивая барьер против гальванической коррозии. Несмотря на все свои преимущества, профсоюзы имеют недостатки: их нельзя использовать с природным и сжиженным газом.

      Они доступны из латуни, хромированной латуни, меди, ХПВХ, ковкого (оцинкованного и черного) ПВХ и нержавеющей стали.


      Уайс

      ABS Wye
      АБС звезда

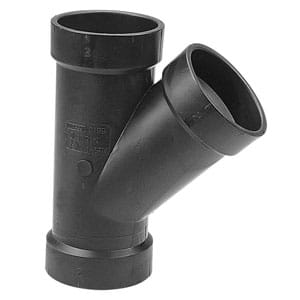

      Wyes - это в первую очередь дренажные фитинги и имеют ответвление под углом 45 °, обеспечивающее плавный поток. Хотя сантехнические тройники используются с вертикальными дренажными соединениями, они могут вызвать проблемы при использовании плоско на горизонтальном соединении: в таких ситуациях требуется тройник.

      Доступны из латуни, АБС и ПВХ.


      Стандартные фитинговые материалы

      АБС

      ABS elbow
      ABS Колено 60 °

      Акрилонитрил-бутадиен-стирол, черный пластик, используемый в канализации, канализации, сточных водах и вентиляционных отверстиях. Трубы / фитинги из АБС-пластика, а также ПВХ заменили большую часть чугунных, свинцовых и стальных труб, ранее использовавшихся для DWV. Важно отметить, что никакой цемент на основе растворителя (или грунтовка) не может полностью «приклеить» (сваривать растворителем) АБС к пластику ПВХ.


      Латунь

      Brass fittings adapter
      Удлинитель латунного фитинга

      Изготовлен из смеси металлических сплавов: в основном меди и цинка, а также небольшого количества свинца, олова, марганца, никеля, алюминия или железа.Латунные фитинги, используемые для питьевой воды, обычно содержат примерно 62-65% меди, 30-35% цинка и очень небольшие проценты олова и свинца. Латунь особенно хорошо работает с горячей водой и очень устойчива к коррозии.


      Медь

      Copper bushing
      Медная втулка

      Красновато-коричневый, цветной металл, широко используемый для изготовления бытовых водопроводных труб. Медь - относительно мягкий и часто тонкий материал, затрудняющий нарезание резьбы. В результате у большинства медных фитингов нет резьбы, и их необходимо припаять к медной трубе.


      CPVC

      CPVC reducing tee
      Тройник переходной из ХПВХ

      Хлорированный поливинилхлорид - это пластмассовый продукт, предназначенный для питьевой воды с температурой до 180 градусов (если это разрешено правилами), и в целом может выдерживать более высокие температуры, чем стандартный ПВХ. Предлагаемые нами фитинги из ХПВХ не приклеиваются к трубам из ПВХ сортамента 40.


      Ковкий (оцинкованный или черный)

      Black iron side outlet tee
      Черная железная футболка с боковым выходом

      Изготовлен из стали. Черное железо в основном используется в газовой и нефтяной промышленности и часто покрывается черной краской или лаком.Оцинкованная фурнитура покрыта цинком для защиты от ржавчины и коррозии. В прошлом оцинкованные трубы широко использовались для домашней сантехники, но теперь их уже нет из-за проблем с утечками. Сегодня оцинкованные фитинги чаще всего используются для наружных работ, не предназначенных для питья, и для ремонта существующих оцинкованных систем.


      ПВХ

      PVC coupler fitting
      ПВХ муфта

      Жесткая, обычно белая пластиковая труба. Используется для сточных и вентиляционных систем, а также для подачи холодной воды (подземных) вне дома, а также для спринклерных и ирригационных труб, канализации, сточных вод, сточных вод и вентиляционных труб и фитингов.ПВХ в сантехническом бизнесе обычно белый (Sch 40), но иногда бывает и других цветов (в нашей отрасли серый является вторым по популярности и обычно используется для PVC Sch 80). Другой цвет, который вы можете видеть чаще по мере роста усилий по сбережению воды, - это фиолетовый, который используется для отличия систем очищенной или серой воды от систем питьевой воды.


      Нержавеющая сталь

      Stainless lock nut
      Контргайка из нержавеющей стали

      Комбинация сплавов железа и хрома, нержавеющая сталь прочна и обеспечивает отличную устойчивость к ржавчине и коррозии.Нержавеющая сталь бывает разных типов, из них 304 и 316 чаще всего используются в сантехнике. Оба устройства рассчитаны на давление 150 фунтов на квадратный дюйм, сталь марки 316 обеспечивает лучшую защиту от химической коррозии.

      ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
