Виды и классы арматуры

Конструкция из бетона в обязательном порядке содержит армирующий каркас. Для формирования железобетонных конструкций, придания им прочности и компенсации напряжения используют арматурную сталь.

Арматура – стальные пруты, которые компенсируют растягивающие напряжения в бетонной конструкции и создают в них прочный армирующий каркас.

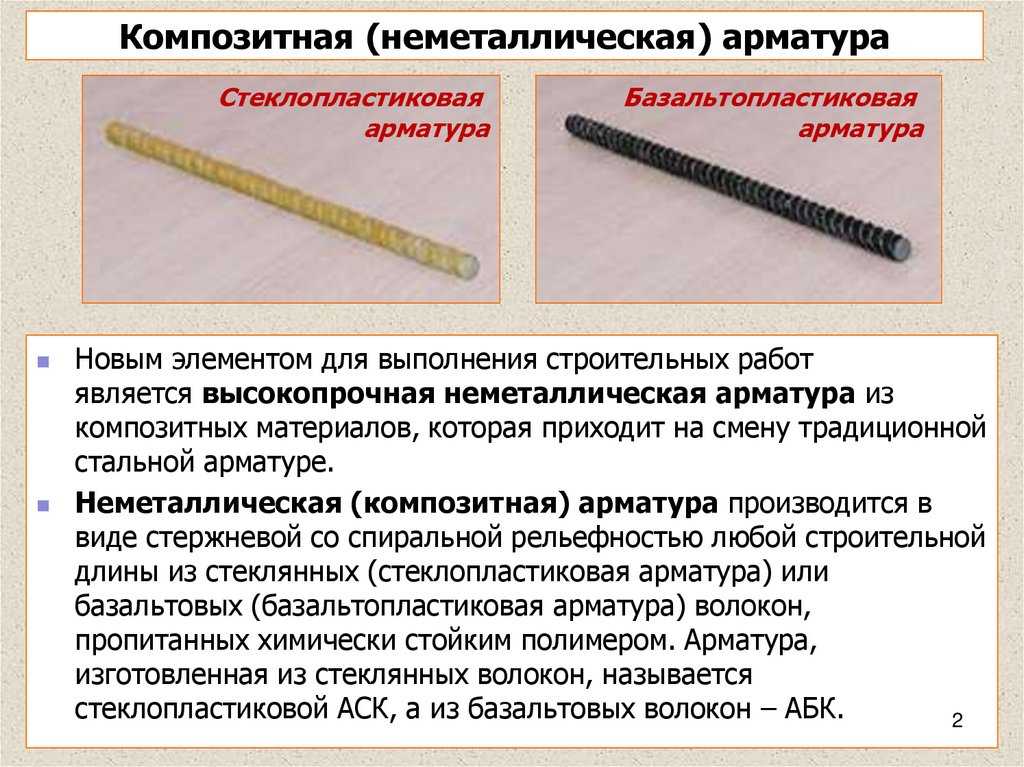

Строительная арматура производится в значительном количестве различных вариантов. Разные виды арматуры предназначены для определенных строительных задач. Исчерпывающая информация в статье о классификации и назначении этой продукции поможет правильно ее выбрать для работ на стройке.

Общая классификация арматуры
Классы арматуры по маркам и видам
Арматура по назначению
Арматура по применению
Арматура по прочности
Арматура по ориентации в конструкции
Арматура по типу профиля
Арматура по способу изготовления
Дополнительная маркировка

Общая классификация арматуры

Сфера строительных материалов включает большое разнообразие материалов. Для унификации работы с ними введены специальные классификации.

Класс арматурной стали – маркировка, которая содержит информацию о прочностных характеристиках и допустимых вариантах использования материалов. Маркировка производится по государственному стандарту с применением комбинации букв и цифр.

Выделяют 3 основных класса арматуры:

Выделяют 3 основных класса арматуры:

• А – стержневая для основного каркаса;
• Вр – проволочная для фиксации основных элементов между собой;
• К – канатная, применяется в промышленных условиях для изготовления железобетонных конструкций

Далее за буквенным обозначением следует цифра:

• 1-6 по ранее применявшейся советской системе;
• 240-1000 по современной маркировке.

Чем выше цифра, тем прочнее арматурное изделие.

Таблица арматурных классов

Важное замечание! Допустимые сопротивления, измеряемые в мегапаскалях (единица измерения применения силы на квадратный сантиметр), относятся к механическим свойствам материалов. Для арматуры рассчитываются допустимые нагрузки при текучести и прочности. Максимальный предел вносится в информацию об изделии.

Классы арматуры по маркам и видам

При расчете допустимых сопротивлений на арматуру имеет значение не только ее класс и диаметр профиля, но и марка стали для изготовления. На рынке представлены легированные и низколегированные арматурные металлы с различными пределами текучести. Приведем основные марки стали, которые применяются для арматурного проката, и их особенности:

Важно! Низколегированные стали, по сравнению с углеродистыми, имеют улучшенные свойства. Сплавы лучше противостоят коррозии и обладают более высокой механической устойчивостью.

Углеродистая сталь включает, в основном, железо и углерод. Это положительно сказывается на прочностных характеристиках стали, но также служит причиной хрупкости при изломе и трудностей при работе со сваркой.

Легированная сталь включает добавки из хрома, марганца и других химических элементов. В зависимости от их пропорций улучшаются основные характеристики металла: прочность, упругость, противостояние коррозии и т.д.

Виды арматуры по назначению

По назначению арматура в железобетонных конструкциях делится на:

Рабочую

Ее расположение следует вдоль пролета для компенсации растягивающего напряжения, которое возникает под собственным весом конструкции и от некоторых внешних нагрузок. Сечение и виды рабочей арматуры выбирают в согласии с расчетными показателями;

Распределительную

Необходима для распределения общей нагрузки между разными рабочими стержнями. Для этого рабочая арматура связывается между собой распределительной. Помимо распределения нагрузки этот вид армирования не допускает смещения стержней при заливке раствора. Соединение двух видов происходит путем сварки или проволочной скруткой. В результате связывания образуется каркас или сетка;

Монтажную

Используется для соединения рабочего и распределительного видов, удерживая их в точном расположении. Нередко при бетонировании монтажные элементы удаляются.

Виды арматуры по применению

Напрягаемая

Ее основная задача – скрепление бетонной конструкции от сильных растягивающих нагрузок. Поэтому она отличается повышенной прочностью и имеет необходимые допуски. Сфера применения: обустройство перекрытий при многоэтажном строительстве, возведение стен и колонн, строительство мостов и других конструкций с повышенными нагрузками. Напрягаемая арматура всегда является рабочей;

Ненапрягаемая

Применяется для пассивного армирования поперечного характера и укладывается в конструкцию без предварительного напряжения.

Классификация арматуры по прочности

Разделение арматуры по прочности связано с пределом текучести. Ранее применявшаяся классификация А1-А6 не отражала этого показателя в своем названии. Современные классы включают указание на прочностные характеристики в цифре, которая следует за маркировкой А.

Значения 240, 300, 400 и т.д. содержат данные о предельных прочностных характеристиках в Н/мм2. Указана предельная нагрузка, превышение которой приводит к деформации и разрушению конструкции.

Чем больше цифра в классе, тем прочнее стержень.

Изделия с маркировкой ниже 600 применяются при армировании сборных конструкций. Сооружения с большой напряженностью бетона требуют использования арматуры более высоких классов.

Краткая сводная информация по прочности и сфере применения каждого класса:

• А240 – с гладкой поверхностью и наименьшим пределом прочности. Не допускается ее использование в качестве рабочей. Применяется как вспомогательный элемент для сдерживания основных стержней. Обладает хорошей устойчивостью к морозам, подлежит сварке;
• А300 – допускается для рабочего армирования в частном малоэтажном строительстве, имеет кольцевой профиль по поверхности;
• А400, А500 – наиболее распространены при армировании напряженных конструкций в частном и высотном строительстве;

• А600 – используется для конструкций с предварительным напряжением. Основная сфера применения – многоэтажное строительство, промышленное производство;
• А800, А1000 – наиболее прочные из всех типов. Применяются в высотных и многопролетных конструкциях (небоскребы, мосты, тоннели и т.д.).

Типы арматуры по ориентации в конструкции

Продольная

Необходима для принятия на себя растяжения и сжатия бетона по длине конструкции. Ее укладывают вдоль формы, которая затем заполняется бетонным раствором.

Поперечная

Укладывается с соблюдением перпендикуляра к продольной арматуре. Ее основные задачи:

• компенсация напряжения бетона по бокам конструкции;
• фиксация продольных прутьев во время заливки бетона;
• распределение напряжения на продольные стержни.

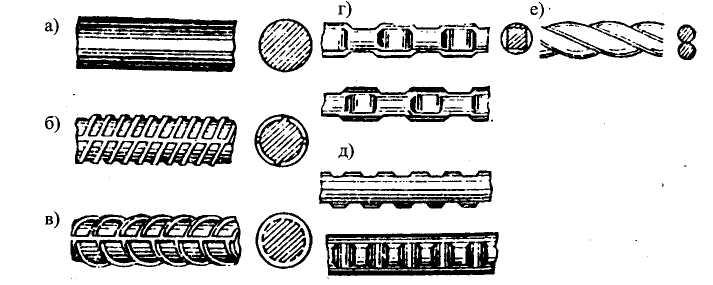

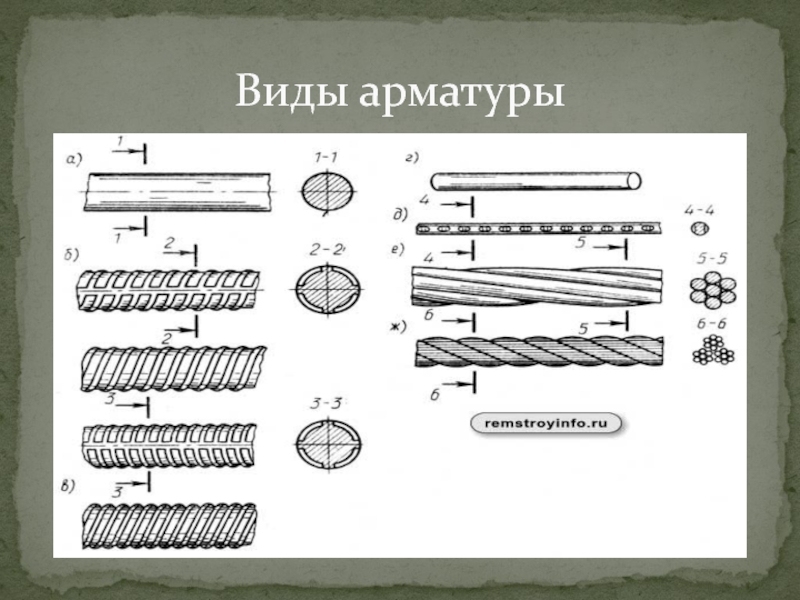

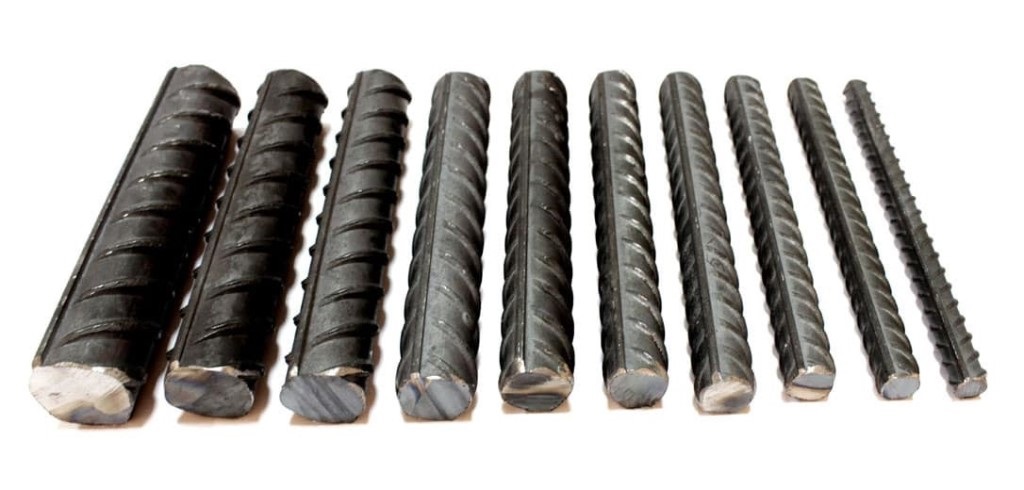

Виды арматуры по типу профиля

Профиль или внешний вид может быть:

• гладким с ровной поверхностью по всей длине стержня;
• рифленым с разнообразными ребрами или насечками.

Выступы на поверхности увеличивают сцепление с бетонным раствором, что работает на упрочнение всего сооружения.

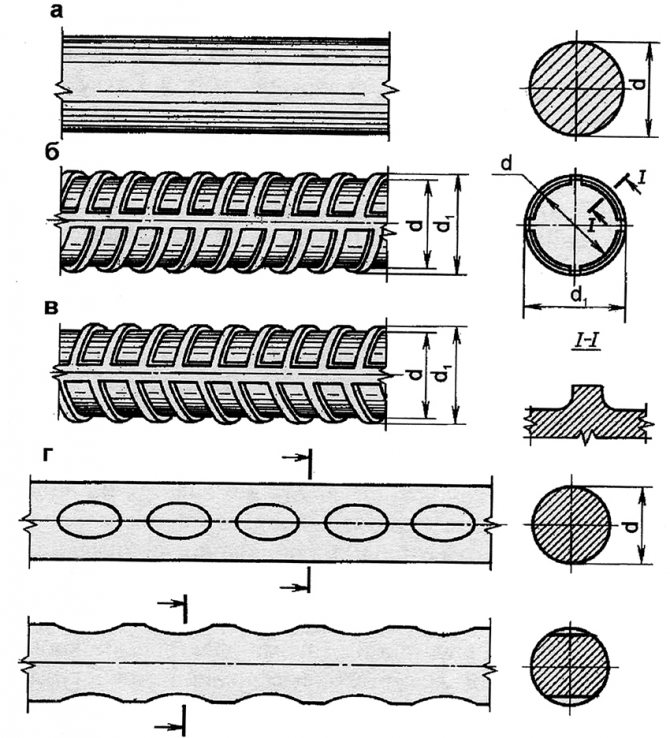

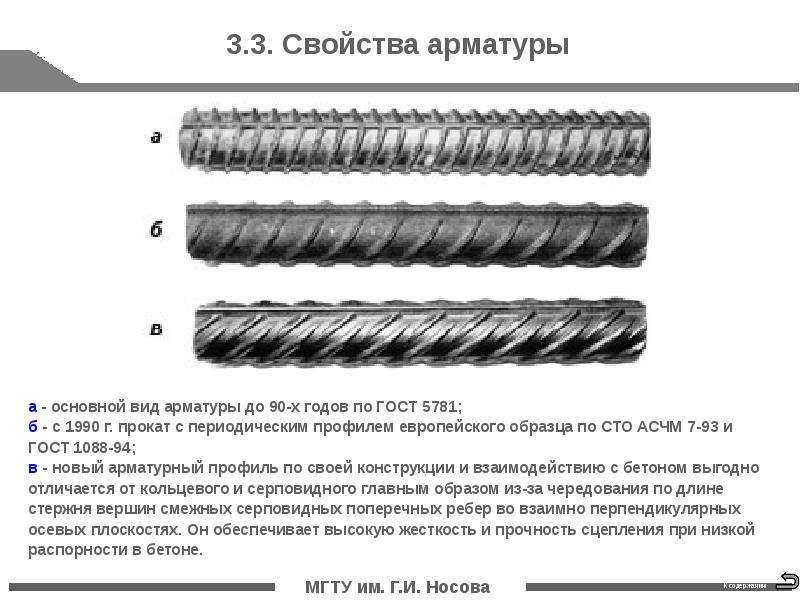

Выделяют три основных вида ребер:

1)   кольцевой по ГОСТу, его используют подавляющее число отечественных производителей;
2)   серповидный широко применяется в Европе, встречается у российских изготовителей;
3)   смешанный вариант стал внедряться недавно в классе А500 для повышенного сцепления арматуры с бетоном и повышения общей жесткости конструкции.

Полезно! На армирующем стержне можно найти бугорки, которые идут через определенное количество выступов на поверхности. По числу выступов можно быстро определить класс арматуры. А500 будет иметь по 5 насечек между отметками-бугорками.

Типы арматуры по способу изготовления

Строительные армирующие стержни производятся двумя основными способами.

Горячекатаная арматура

Стрежневой прокат данного вида производят из стальных блюмов прямоугольного сечения. Заготовку нагревают до пластичного состояния металла, прогоняют через прокат для получения необходимого сечения и остужают.

Горячекатаная арматура имеет более высокие прочностные характеристики и применяется в тех элементах конструкции, которые подвергаются наибольшему растяжению.

Изготавливается по ГОСТ 5781-82 .

Холоднодеформированная арматура

Необходимое сечение и форма стержня достигается без нагрева металла, а путем его механической обработки. Визуально арматура этого вида имеет характерный блеск на поверхности металла.

Этот вид легко поддается сварочным работам и достаточно устойчив к коррозии. В зависимости от сечения его можно использовать для армирования железобетона. Но привлекательный внешний вид делает основной сферой применения изготовление изделий, где арматура остается «на виду» (беседки, навесы и другие малые архитектурные формы).

Дополнительная маркировка арматурных прутьев

Для облегчения выбора армирующих элементов приведем еще ряд дополнительных маркировок, которые применяются производителями:

«С»: подлежит сварке;

«Н»: повышенная пластичность;

«Т»: термически уплотненное изделие по ГОСТ 10884-94;

«К»: обработанная антикоррозийными составами;

«У»: предназначенная для цикличных нагрузок.

Дополнительные обозначения ставятся после указания предела текучести.

Пример: А300С – это арматура, полученная горячекатаным методом, с пределом текучести 300 МПа и предназначенная для сварочных работ.

Основное о маркировке арматуры

Основная информация о металлопрокате и арматуре содержится буквенно-числовом обозначении класса, которое показывает:

• марку арматуры;
• ее общее назначение;
• прочностные показатели.

Дополнительные обозначения указывают на возможность проведения сварки, обработку изделий термическим способом, антикоррозийными составами и другие нюансы.

При выборе изделий для армирования бетона необходимо учитывать их ориентацию в конструкции, тип профиля и вид стали, использованный при изготовлении арматуры.

Правильно подобранные элементы работают на повышение прочности бетонных конструкций, удерживают их от разрушений и повышают эксплуатационные характеристики всего сооружения.

Где получить подробную консультацию по видам и типам арматуры

Металлобаза «СтальСервис» реализует черный металлопрокат в Новокузнецке и на территории юга Кузбасса. В ассортименте компании представлена арматура из стали и стальных сплавов по ГОСТам, предназначенная для различных работ, включая армирование железобетонных конструкций. Поставщики компании – ведущие металлургические заводы России.

Опытные консультанты помогут выбрать подходящий вид и диаметр арматуры под конкретные задачи клиента и оформят заказ. Металлобаза предоставляет услуги бесплатной доставки приобретенной продукции на автомашинах грузоподъемностью 3 и 5 т с возможностью использования автокрана для погрузки/выгрузки металлопроката. Услуга доступна для городов Новокузнецк, Мыски, Междуреченск, Кемерово, Прокопьевск и других населенных пунктов на юге Кузбасса.

Для удобства клиентов мы также предлагаем дополнительные услуги по гибке и резке металлов.

Для заказа или получения бесплатной консультации по классификации и применению строительной арматуры звоните +7 (983) 227 8888. Мы с радостью поможем в любых ваших вопросах!

Купить арматуру в Новокузнецке по выгодной цене | СтальСервис

Узнайте стоимость арматуры в Новокузнецке оптом и в розницу в компании СтальСервис. Цены за метр и за тонну. Бесплатная доставка до клиента. Звоните и заказывайте по телефону +7 (983) 227 8888

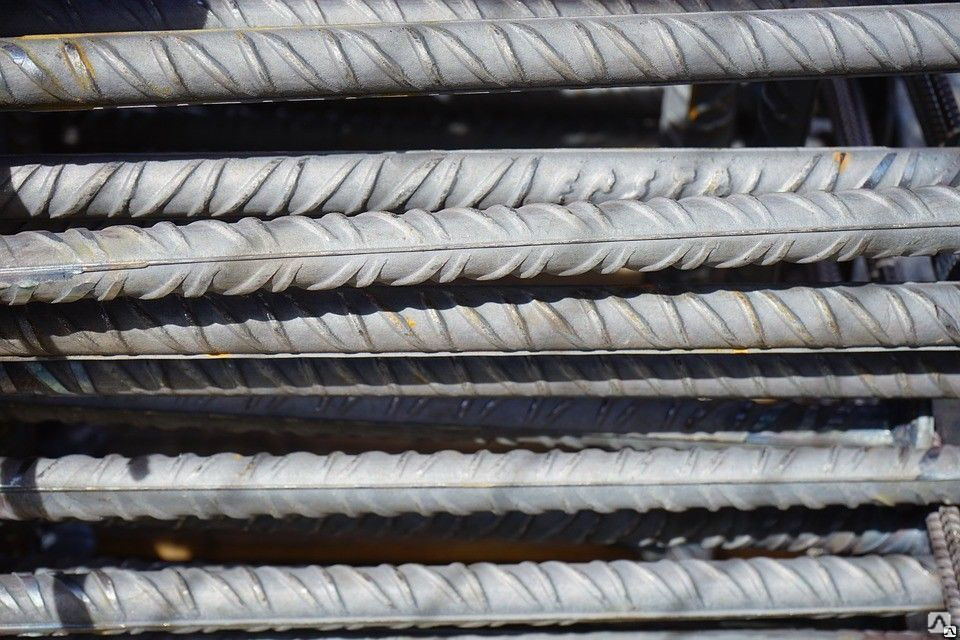

Стоимость арматуры 18 мм в Новокузнецке

Купите арматуру диаметром 18 мм по оптовой цене за метр или тонну в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры 20 мм за метр или тонну в Новокузнецке

Купите арматуру диаметром 20 мм по оптовой цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А500С и А500СП в Новокузнецке

Купите арматуру марки А500С и А500 СП оптом по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А400 за тонну в Новокузнецке

Купить арматуру марки А400 оптом или в розницу по выгодной стоимости в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматуры А3 за тонну в Новокузнецке

Купить арматуру класса А3 по оптовой или розничной цене в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Купить арматуру А1 по оптовой цене за тонну в Новокузнецке

Узнайте цену арматуры класса А1 для опта или розницы в компании СтальСервис. Доставка бесплатно. ☎ Звоните и заказывайте по телефону +7 (983) 227 8888

Цена арматурной сетки в Новокузнецке| СтальСервис

Купите арматурную сварную сетку в компании СтальСервис. Доставка во все города региона — Прокопьевск, Мыски, Междуреченск, Белово, Осинники, Калтан, Киселёвск. Звоните и заказывайте по телефону +7 (983) 227 8888

Виды арматуры и ее применение

Арматура играет важную роль в обеспечении строительства и имеет широкую область применения в разных отраслях промышленности. В частности, в составе железобетонных конструкций рифленая арматура диаметром 10-12 мм и других сечений предусмотрена для упрочнения бетона. Помимо прочего, она может использоваться при строительстве трубопроводов или выполнении сантехнических работ.

Согласно нормативным документам данный вид продукции называется «Сталь горячекатаная для армирования железобетонных конструкций» и производится согласно следующим стандартам:

• ГОСТ 5781-82 Сталь для армирования железобетонных конструкций
• ГОСТ 10884-94 Сталь арматурная термомеханически упроченная для железобетонных конструкций
• ГОСТ 6727-80 Проволока для армирования железобетонных конструкций
• СТО АСЧМ 7-93 Термомеханически упроченная арматурная сталь классов А400С и А500С

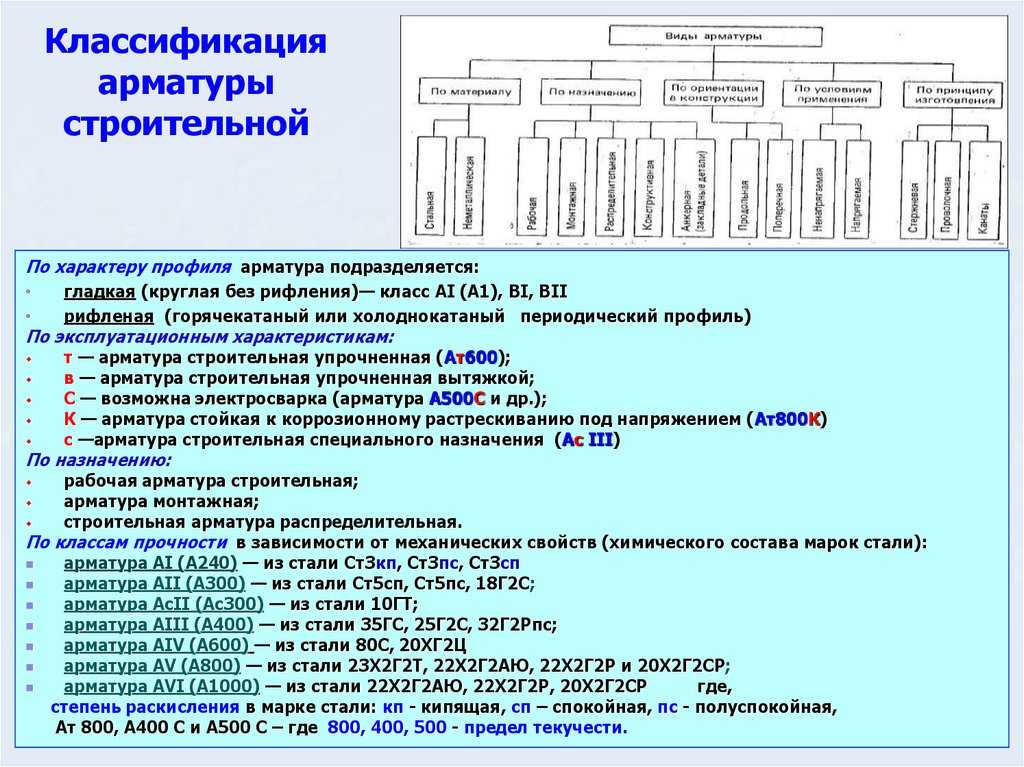

В соответствии с ГОСТ 5781 арматуру можно разделить на несколько классов в зависимости от ее механических свойств. Класс обозначается буквенным значением, напр. А — горячекатаная и термомеханически упрочненная арматура, и латинской цифрой от I до VI, которые определяют основной показатель качества — прочность арматуры на растяжение или предел текучести. Данные показатели устанавливаются государственными стандартами в пределах от 240 до 1000 Н/мм².

• А-I (А240)
• А-II (А300)
• А-III (А400)
• А-IV (А600)
• А-V (А800)
• А-VI (А1000)

Арматурная сталь А-I — гладкая — то есть имеет гладкую поверхность, не имеющую рифления, в отличие от остальных классов, где арматурная сталь периодического профиля представляет собой круглые профили с двумя продольными ребрами и поперечными выступами. Пример рифленой арматуры приведен на рисунке:

Какая марка стали у арматуры?

Классу арматуры и диаметру ее профиля соответствуют углеродистые и низкоуглеродистые марки стали:

класс арматуры	диаметр профиля, мм	марка стали
A-I	6-40	Cт3кп, Ст3пс, Ст3сп
A-II	10-40	Ст5сп, Ст5пс
	40-80	18Г2С
Ac-II	10-32	10ГТ
A-III	6-40	35ГС, 25Г2С
	6-22	32Г2Зпс
A-IV	10-18	80С
	10-32	20ХГ2Ц
A-IV	10-32	23Х2Г2Т
A-VI	10-22	22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Отличия А3 и А500С

Как мы видим в таблице, арматура А3 изготавливается из марок стали 25Г2С и 35ГС, которые являются ограниченно свариваемыми. Это и определяет их основное отличие. Для А3 не рекомендуется использовать метод дуговой сварки, в то время как для А500С таких ограничений нет. Кстати, литера С в обозначении класса означает как раз то, что данный класс арматуры можно использовать для сваривания. Это обусловлено составом стали, который делает ее более пластичной. К примеру, а500с можно сгибать практически до угла в 90 градусов.

Другими отличиями этих классов являются:
— Разный рисунок рифления поверхности. У А3 два продольных ребра пересекаются с поперечными выступами, у а500с — не пересекаются.
— Предел текучести а500с на 20% выше чем у а3.

Нормативные документы, механические свойства, области применения, эффективность	Класс арматуры
	А400 (А-III)		А500С
	Марка стали
	35ГС	25Г2С	—
Нормативные документы для поставки	ГОСТ 5781-82		СТО АСЧМ 7-93
Нормативные документы для расчета и проектирования ж/б конструкций	СНиП 2. 03.01-84		«Рекомендации» НИИЖБ ТСН 102-00
Временное сопротивление разрыву σВ, Н/мм²	590	590	600
Предел текучести σТ (σ0.2), Н/мм²	390	390	500
Относительное удлинение δ5, %	14	14	14
Угол изгиба при диаметре оправки C=3d	90°	90°	180°
Расчетное сопротивление растяжению при Ø6,8 мм RS, Н/мм²	355	355	450
Расчетное сопротивление растяжению при Ø10-40 мм RS, Н/мм²	365	365	450
Расчетное сопротивление сжатию RSC, Н/мм	—	—	450
Расчетное сопротивление RSC, Н/мм	390	390	500
Применение при отрицательных температурах	до -40°C	до -55°C	до -55°C
Применение дуговой сварки прихватками крестообразных соединений	Запрещено	Не рекомендуется	Допускается
Применение в качестве анкеров закладных деталей	Допускается		Рекомендуется для повышенной надежности
Применение в качестве монтажных петель	Запрещено		Возможно
Возможный экономический эффект относительно арматуры класса А400 (А-III)	—	—	10-25%

Маркировка и обозначения

Тут все просто. Арматура обычно обозначается маркировкой, содержащей диаметр или номер профиля, класс прочности и стандарт, по которому она изготовлена. Например:

• арматурная сталь диаметром 10 мм, класса прочности А240 (A-I): 10 А240 ГОСТ 5781-82;
• арматурная сталь диаметром 12 мм, класса прочности А400 (A-III): 12 А400 ГОСТ 5781-82;
• арматурная сталь диаметром 12 мм, класса прочности А500, свариваемой (С): 12 А500С СТО АСЧМ 7-93

Основные производители

Крупнейшими производителями и поставщиками арматуры в России и странах СНГ являются: ЗСМК, Белорусский МЗ, Криворожсталь, Северсталь, Чусовский МЗ.

В данном обзоре мы рассмотрели особенности и виды основных классов арматуры. Теперь вы знаете их основные отличия и без труда выберете оптимальное для себя решение, какую и где в Санкт-Петербурге купить арматуру. А если затрудняетесь с выбором, обращайтесь к нашим специалистам, Вы получите лучшее предложение с учетом ваших потребностей и возможностей.

Виды арматуры и примеры применения :: «МеталлТорг»

24.10.2019

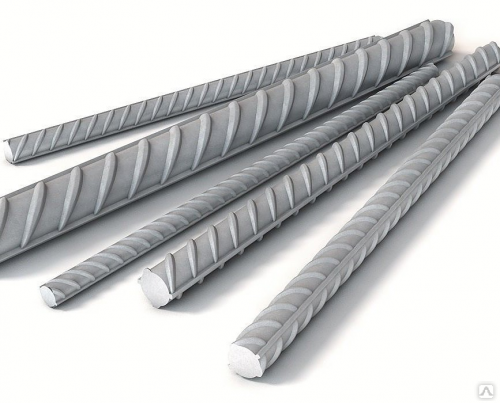

Арматура — особый вид металлопроката в виде проволоки или прута, главное назначение которого повышение прочности и выносливости бетона, используемого в процессе строительства. Это металлоизделие берет на себя все виды нагрузок, оказываемых на конструкцию, предупреждает разрушение материала и повышает срок службы строения.

Чаще всего арматура используется в качестве основного усиливающего элемента для различных железобетонных конструкций — монолитных фундаментов, опор, стеновых панелей, перекрытий. Упрочненные виды проката применяются в несущих каркасах и перекрытиях.

Преимущества металлопроката

Востребованность арматуры в качестве одного из основных строительных материалов обусловлена удачным сочетанием ее эксплуатационно-технических характеристик, относительно небольшого веса и доступной стоимости. К основным достоинствам этого металлоизделия относят следующие свойства:

• Повышенная прочность. Благодаря использованию высококачественной стали арматура способна выдерживать значительные пространственные деформации. Кроме того, при производстве проволочной арматуры используются методы ее дополнительного упрочнения — проволоку протягивают через несколько последовательно уменьшающихся отверстий, что повышает прочность изделия.
• Пластичность и упругость, обеспечивающая арматуре способность выдерживать значительные изгибающие нагрузки, свойственные несущим конструкциям.
• Высокая степень адгезии с бетоном, обеспечиваемая рифленым профилем арматуры.
• Морозостойкость и низкая хладноломкость, позволяющие использовать металлоизделие в различных температурных условиях. Это свойство в большей степени характерно для арматуры, изготовленной из термических уплотненных сталей. Типовой металлопрокат более подвержен воздействиям пониженных температур и начинает терять свои прочностные характеристики при температуре ниже -30…-35°С.
• Большой выбор диаметров. Сортамент современных производителей сегодня позволяет подобрать подходящий материал практически под любую строительную задачу.
• Технология монтажа арматуры давно отработана строителями.

Виды арматуры

Сегодня производители предлагают большой выбор металлопроката с различными техническими и эксплуатационными характеристиками.Классифицируют арматуру по следующим критериям:

• Технологии производства. Горячекатаным методом изготавливают стержневые металлоизделия, холоднокатаным способом — проволочную арматуру.Последняя имеет особую разновидность — канатную, использующуюся для большепролетных сооружений и конструкций.
• Типу профиля. Поверхность прута может быть гладкой и рифленой. В последнем случае различают профиль кольцевой, серповидный и смешанный.
• Используемой марки стали. Для производства арматуры, как правило, применяется конструкционная углеродистая сталь 3-5СП,низколегированная 25Г2С или 35ГС.
• Назначению. В зависимости от эксплуатационных характеристик арматура может использоваться в разных целях. По методу применения в железобетонных изделиях ее различают на не напряженную (для монтажного применения, например, укрепления стяжки пола или кирпичной кладки) и напрягаемую (для использования в несущих конструкциях, где важна высокая прочность металлоизделия).

Также металлопрокат подразделяют на классы прочности:

• А1 (А240) и А2 (А300) — виды арматуры с диаметром 6-40 мм и10-80 мм соответственно. Первый класс — не напряженное изделие с гладким профилем, используемое для монтажных работ. Второй — напрягаемая рабочая арматура с кольцевым периодическим рифлением. Позволяет распределить собственный вес конструкции и снижает нагрузку на основание. Предназначена для применения в частном строительстве и изготовления не ответственных конструкций.
• А3 (А400) и А4 (А600) — распределительная арматура с рифленым профилем, используемая при изготовлении несущих каркасов и металлоконструкций, возведении зданий, укрепления оснований разных типов и т.д. Третий класс считается самым востребованным металлоизделием благодаря оптимальному сочетанию эксплуатационных характеристик, прочности и стоимости.Выпускается в большом диапазоне диаметров. Класс А4 выдерживает больше нагрузок и предназначен для изготовления сильно напряженных конструкций.
• А5 (А800) и А6 (А1000) применяются в профессиональном строительстве при возведении многоэтажных зданий, ответственных сооружений,мостов, эстакад и промышленных строений.

Помимо перечисленных видов у арматуры есть и другие отличительные особенности, обычно обозначаемые дополнительной маркировкой. Например:

• Буква «К» в конце аббревиатуры означает, что металлоизделие имеет защиту от коррозии;
• «С» — указывает на возможность сваривания прутков;
• «В» — говорит об упрочнении стали вытяжкой и т.д.

Дополнительные обозначения необходимы при использовании арматуры в определенных целях. Как правило, такие свойства этого вида металлопроката, как свариваемость или повышенная устойчивость к коррозии, необязательны.

Применение арматуры

Металлическая арматура имеет широкую сферу практического применения. Однако выполнять свои функции она будет только при правильном подборе вида металлоизделия. В гражданском и частном строительстве в основном используется арматура класса А-III (А400), обладающая отличной адгезией с бетонным раствором. Это металлоизделие с периодическим рифлением применяется для укрепления стен и перекрытий. Для армирования фундаментов лучше применять прокат с кольцевым или четырехсторонним серповидным профилем.

При монтаже арматуры третьего класса недопустимо соединять стержни с помощью сварки. При локальном воздействии высокой температурой ослабляется структура стали как в месте обработки, так и рядом располагающихся участках. Все соединения должны быть выполнены исключительно вязкой, в том числе и перекрестия. Для сварочных работ можно использовать только специальный класс – А400С.

По диаметру чаще всего используется рабочая арматура в 10,12, 14 и 16 мм, монтажная — 6 и 8 мм. Самый популярный размер в гражданском строительстве — 12 мм. Это универсальный металлопрокат, применяющийся для укрепления стен, перекрытий, ленточных и монолитных фундаментов мало этажных зданий.

Купить арматуру 12 мм в Красноярске можно в компании«МеталлТорг». Предлагаем большой выбор металлоизделий различного класса прочности и эксплуатационно-технических характеристик. Также в нашем ассортименте представлены другие виды арматуры всех востребованных диаметров. Продукция поставляется в прутах и бухтах, минимальная партия — 100 кг.Свяжитесь с нашими специалистами, и мы обеспечим заказ любого объема — все ходовые позиции всегда есть в наличии на нашем складе. Редкий металлопрокат поставим в короткие сроки напрямую с завода-изготовителя. Работаем как в розницу, так и оптом, с физическими и юридическими лицами. Организовываем доставку в любой город России.

Возврат к списку

Трубные фитинги и соединения трубопроводных систем Полное руководство

КАКИЕ ТРУБНЫЕ ФИТИНГИ ПЕРЕЧИСЛЕНЫ?

У нас есть все фитинги, необходимые для изменения направления потока, адаптации или уменьшения размеров трубопроводных систем.

Изменение направления потока: колена, тройники или крестовины.
Изменение размера трубы : требуется использование переходников (тройников, переходников).
Для соединения различных компонентов: муфты
Для остановки потока: колпачков

Трубный ниппель представляет собой короткий отвод трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в трубопроводах низкого давления.

В трубопроводных системах используются различные виды фитингов. Основными и наиболее востребованными являются: отводы, тройники, переходники, штуцеры, муфты, крестовины, заглушки, обжимные ниппели, заглушки, втулки, переходники, отводы, клапаны и фланцы.

Эти фитинги для труб могут быть найдены в различных классах давления в диапазоне от 150 PSI до 3000 фунтов. Мы также предлагаем кованые фитинги из углеродистой стали от 2000 до 6000 #. У нас также есть фитинги MSS SP-114.

ОТЧЕТЫ И СЕРТИФИКАТЫ ИСПЫТАНИЙ МАТЕРИАЛОВ

Сообщите нам в примечаниях к заказу, если вам требуется MTR или сертификация для вашего заказа.

ТИПЫ СОЕДИНЕНИЙ ТРУБНОЙ ФИТИНГИ:

Что касается соединений — BFO перечисляет различные типы для удовлетворения всех требований к торцевым соединениям.

Мы предлагаем фитинги самых больших типов и размеров со следующими соединениями:

• Сварка встык
• Сжатие
• Рифленый конец (механические фитинги)
• Фланцевый
• Раструб

• Резьбовые фитинги — мы предлагаем различные типы резьбовых фитингов, которые соответствуют требованиям ASME и ANSI:
  • NPT, NPS и NPTF
• Нажимное соединение / Нажимное соединение
• Сварка враструб
• Паяное соединение

Информация о резьбе

Аббревиатура	Имя системы
БСПП	B британский S стандартный P ип P ареллель
БСПТ	Трубный конус Британского стандарта
ШТ	Резьба пожарного шланга американского стандарта (национальная резьба шланга 1 дюйм — это резьба шланга для химикатов, также известная как резьба шланга повышения давления)
ГТ	Резьба для садового шланга (FGH — садовый шланг с внутренней резьбой) (MGH — садовый шланг с наружной резьбой)
ИПС	Железная труба с прямой резьбой
ИПТ	Железная трубная резьба
JIC	Объединенный промышленный комитет
NHT или NST	Соединительная резьба пожарного шланга по американскому стандарту (резьба для шланга по национальному стандарту, также известная как резьба по национальному стандарту)
NPT	Коническая трубная резьба по американскому стандарту (National Pipe Tapered)
НПФ	Коническая трубная топливная труба с сухим уплотнением по американскому стандарту (National Pipe Tapered) (Drysealed)
НПШ	Прямая труба американского стандарта для шланговых муфт (прямой шланг National Pipe)
НПСМ	Прямые механические соединения американского стандарта (National Pipe Straight Mechanical)

Сокращения ассоциаций

SAE International (SAE) — это профессиональная организация специалистов по мобильности в аэрокосмической, автомобильной и коммерческой промышленности. Общество является организацией по разработке стандартов для проектирования механических транспортных средств всех видов, включая автомобили, грузовики, лодки, самолеты и другие.

AGA — Американская газовая ассоциация
JIC — Объединенный промышленный комитет
ASA — Американская статистическая ассоциация
ASME — Американское общество инженеров -механиков

Узнайте больше о сертификатах и ​​стандартах, используемых

Популярные фитинги труб — (резьба, показанная ниже)

втулках

. размеры — обычно путем уменьшения большего фитинга трубы до меньшей трубы. Втулки обычно имеют внутреннюю и внешнюю резьбу. Они занимают очень мало места по сравнению с муфтой или штуцером, которые служат для достижения той же цели — уменьшения габаритов. Имеет шестигранную головку для увеличения рычага и использования с гаечным ключом.

Трубные отводы

Резьбовые или сварные отводы обычно используются, если вам нужно изменить направление потока. Самые популярные: колена под углом 90 и 45 градусов. Отводы – важный элемент, используемый в сантехнике. Уличные колена имеют концы с наружной и внутренней резьбой для простого соединения различных труб или фитингов. Боковые отводы с изгибом служат по аналогии с тройником. Также доступны отводы 22-1/2 градуса.

Заглушки для труб

Заглушки изготавливаются из литой нержавеющей стали 304 или 316 с внутренней резьбой National Pipe Taper (NPT). Для закрытия конца патрубка. Колпачок надевается на конец охватываемой трубы, чтобы остановить поток. Они доступны также с шестигранными и квадратными головками для увеличения рычага и использования с гаечным ключом во время установки и разборки.

Крестовины

Крестообразные фитинги представляют собой 4-ходовые фитинги, представляющие собой комбинацию двух тройников. Вместо этого многие предпочтут использовать два тройника.

Трубные фланцы

Фланцы используются для соединения труб. Труба навинчивается или приваривается к фланцам, которые затем скрепляются болтами. Фланцевые соединения широко используются в промышленности при высоких давлениях.

Переходные муфты/раструбные переходники

Трубные муфты используются для удлинения участка трубы или изменения размеров трубы.

При уменьшении становится известным как редуктор колокола. Доступны с внутренней резьбой или сваркой внахлест.

Трубные ниппели

Трубный ниппель представляет собой короткий отрезок трубы с наружной трубной резьбой на одном или обоих концах. Он используется для соединения двух других фитингов. Ниппели используются для соединения труб, шлангов и клапанов. Трубные ниппели используются в системах трубопроводов низкого давления.

Тройники Т-образные с двумя отводами — под 90° к присоединению к магистрали. Представляет собой короткий отрезок трубы с боковым выходом. Трубные тройники используются для соединения трубопроводов с трубой под прямым углом к ​​магистрали. Размеры тройников соответствуют их пробегу*. Когда длина тройника меньше, чем боковой выход*, он становится фитингом с «бычьей головкой».

Участок* — горизонтальный или прямой размер фитинга и бокового отвода
Боковой отвод* — «верх» фитинга, 90 градусов от участка

Муфты

Муфты являются альтернативой муфтам. Муфты полагаются на собственную гайку для создания уплотнения между концами трубы. Это делает их идеальным выбором для соединения двух фиксированных труб, которые невозможно вкрутить в обычную муфту. Союзы также значительно облегчают будущий ремонт.

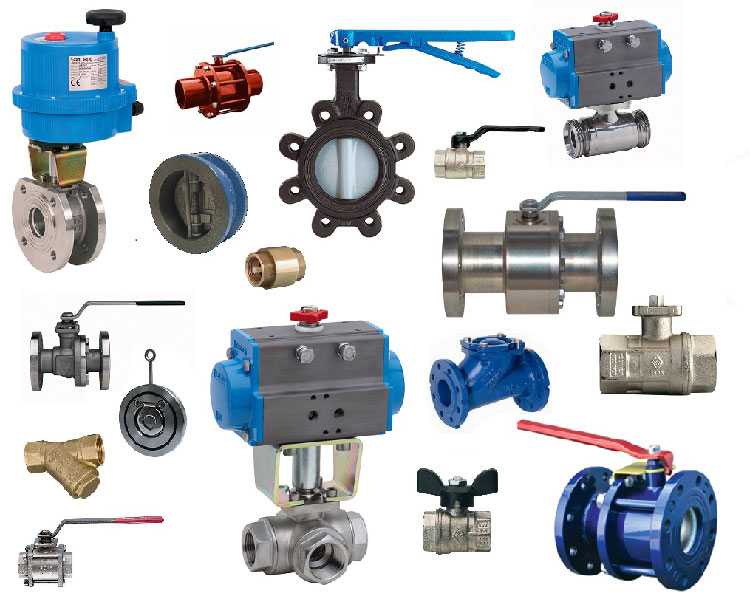

Клапаны

Клапаны предназначены для регулирования давления и скорости потока.

ФИТИНГИ И СОЕДИНЕНИЯ В НАЛИЧИИ:

ПОИСК ПО ФОРМАМ

Фитинги

Фланцы

Клапаны

Соски

Камлоки

Brewers Hardware

Наша команда готова помочь!

1-800-569-0810 Live Chat Электронная почта US

Fast & Tackate
Assive

. Технический опыт от
.
Правильный выбор

Прямое подключение.
Нет чат-ботов.

Типы фитингов в водопроводных системах различного назначения

🕑 Время чтения: 1 минута

В водопроводных системах доступны различные типы фитингов для различных целей и функций. Фитинги используются в водопроводной системе для соединения нескольких труб одинакового или разного размера, для регулирования или измерения расхода. Они состоят из различных материалов, таких как медь, железо, латунь, ПВХ и т. д.

Содержание:

• Типы фитингов труб в сантехнической системе
  • .
  • Крышка
  • Клапаны в фитингах

Ниже описаны различные фитинги для труб и их функции.

• Колено
• Редуктор
• Тройник типа
• Крестовина
• Муфта
• Союзы
• Адаптеры
• Олет
• Заглушка
• Крышка
• Клапан

Угловые фитинги

Колена используются для изменения направления потока между двумя трубами. Отводы, как правило, доступны с углами 22,5 ^o , 45 ^o и 90 ^o . Если трубы одинакового диаметра, то используются обычные колена, в противном случае используются переходные колена. Налокотники изготавливаются из разных материалов. Как правило, они поставляются с внутренней резьбой, и мы также можем закрепить их с помощью стыковой или раструбной сварки.

Фитинги переходной трубы

Редуктор представляет собой компонент фитинга трубы, который уменьшает размер потока от большего к меньшему за счет уменьшения размера трубы. Обычно доступны два типа редукторов. Одним из них является концентрический редуктор, который имеет форму конуса с постепенным уменьшением вокруг трубы, но в этом случае возможно скопление воздуха, что приводит к кавитации. Другим является эксцентриковый переходник, у которого одна кромка параллельна соединительной трубе, благодаря чему скопление воздуха невозможно.

Фитинг тройникового типа

Фитинг тройникового типа – это элемент водопроводной системы, имеющий Т-образную форму. Имеет один вход и два выхода, выходы расположены по координатам 90 ^o к магистральному трубопроводу (входу). Его также можно использовать для объединения потока от двух входов к одному выходу. Они также доступны в различных материалах и различных размерах. Если 3 стороны Т-образного фитинга одинаковы по размеру, то он называется равным тройником, в противном случае он называется неравным тройником.

Крестовина

Фитинги крестового типа содержат 4 отверстия в 4 направлениях. Они соединяются, когда в одной точке встречаются 4 трубы. Эти фитинги создают большую нагрузку на трубу при изменении температуры, поскольку они расположены в центре четырех точек соединения. Крестовины обычно используются для систем пожаротушения.

Муфта

Муфта используется для соединения труб одинакового диаметра. Муфты также полезны, если труба сломана или возникает утечка. Как правило, доступны два типа муфт. Компрессионная муфта и скользящая муфта. Компрессионная муфта представляет собой регулярную муфту, которая соединяется между двумя трубами и предотвращает утечку за счет расположения прокладок или резиновых уплотнений с обеих сторон, в противном случае предусмотрен клей. Скользящая муфта проще в установке и содержит две трубы, которые вставлены одна в другую, внутренняя труба может скользить на некоторую длину. Таким образом, мы можем исправить поврежденную трубу большой длины с помощью скользящей муфты.

Союзы

Муфта — это тип фитинга, который работает аналогично муфте. Но связь не может быть удалена после фиксации, но в этом случае мы можем удалить объединение, когда нам нужно. Соединения состоят из гайки, наружной и внутренней резьбы. Таким образом, это также полезно для поддержания цели трубы.

Переходники

Если трубы не имеют специальных концов или плоских концов, то переходники делают их с наружной или внутренней резьбой, в зависимости от необходимости. Адаптеры обычно используются для медных и ПВХ труб. Переходники с наружной резьбой содержат наружную резьбу, а адаптеры с внутренней резьбой — внутреннюю резьбу. Один конец адаптера гладкий, который приклеивается, приваривается или припаивается к гладкому концу трубы.

Олет

Олеты используются, когда стандартные размеры фитингов не подходят для наших требований. Иногда размер входной трубы больше по сравнению с выходной трубой в тройниках, тогда также используются Olets. Есть много типов olets доступны. Вот некоторые важные типы олетов:

• Стыковая сварка
• Сварка враструб Olet
• Втулка с резьбой
• Колено
• Олет для сосков
• Боковой штифт
• Стрелолет
• Фланцевое отверстие

Заглушка

Заглушка — это компонент сантехнического компонента, который обычно используется для закрытия отверстия трубы во время осмотра и ремонта. Пробка обычно содержит наружную резьбу.

Крышка

Колпачок — это тип трубного фитинга, функция которого аналогична заглушке, но единственное отличие состоит в том, что заглушка имеет наружную резьбу, а крышка — внутреннюю резьбу, которая навинчивается на наружную резьбу трубы. Они доступны в различных материалах, таких как резина, медь, сталь, пластик и т.д.

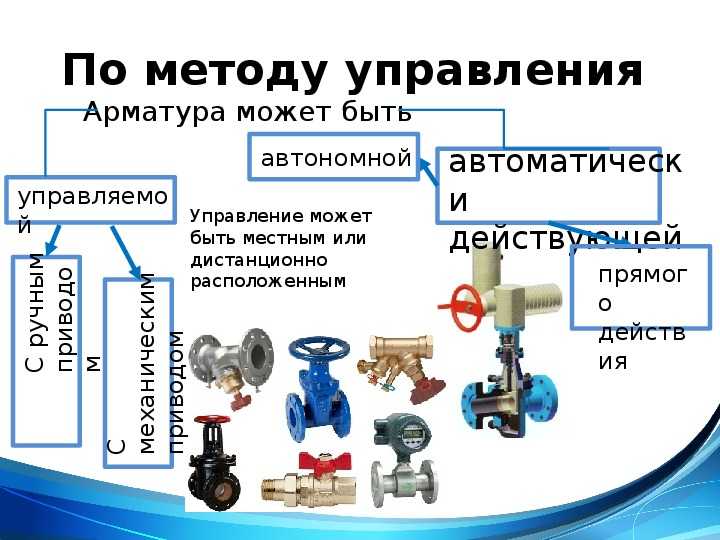

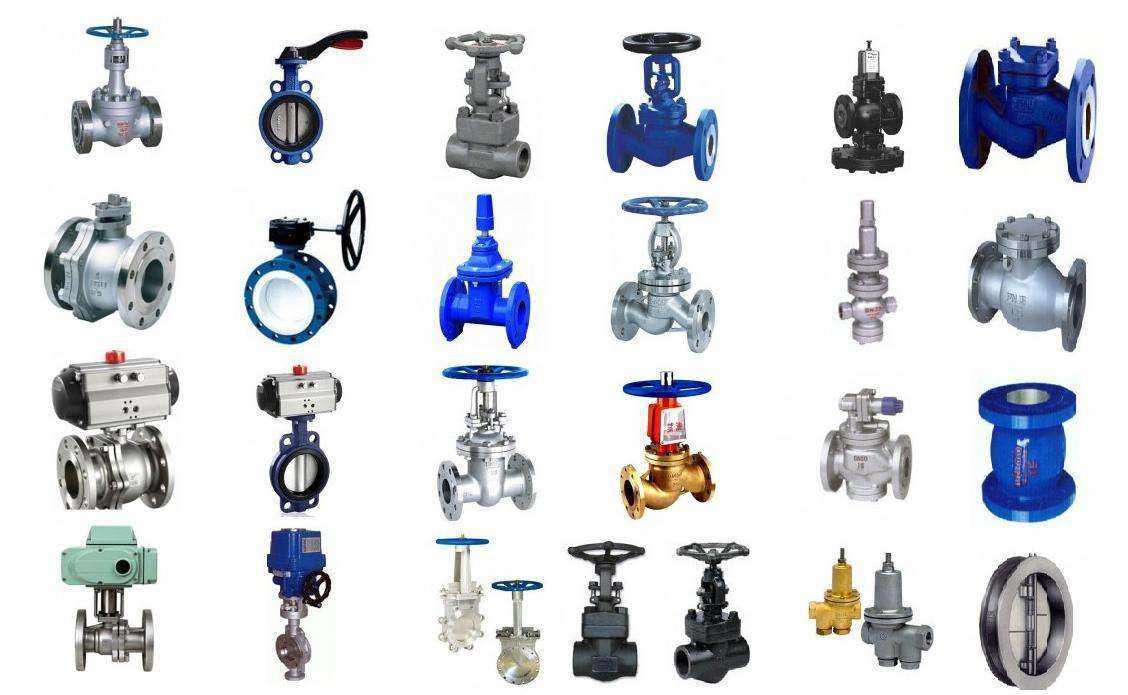

Клапаны в трубопроводной арматуре

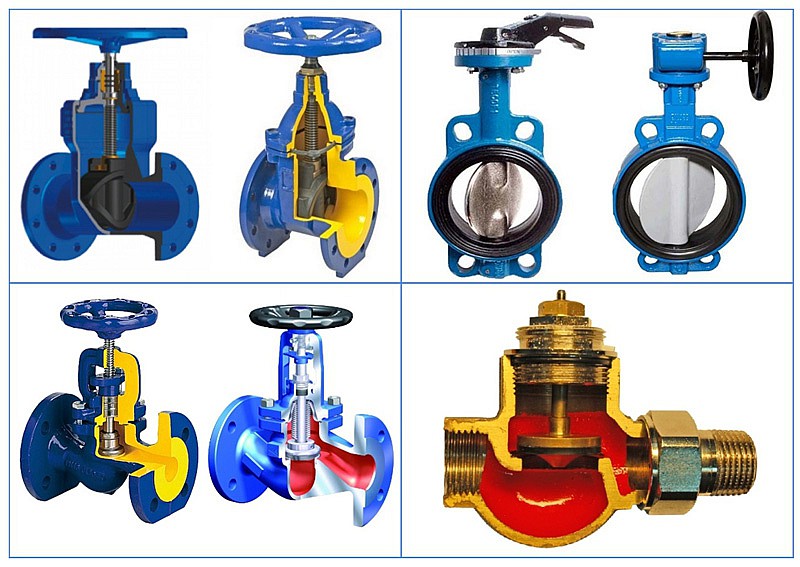

Клапаны — это компоненты водопроводной системы, которые используются для остановки или регулирования потока жидкости на своем пути. Доступны различные типы клапанов в зависимости от области их применения. Ниже перечислены некоторые важные типы клапанов и области их применения.

• Задвижка, пробковый клапан и шаровой кран — используются только для изоляции
• Шаровой клапан — используется для дросселирования
• Обратный клапан — используется для предотвращения обратного потока (невозвратного)
• Поворотный затвор — используется как для изоляции, так и для дросселирования
• Мембранный клапан — используется как для изоляции, так и для дросселирования

Подробнее: Как определить подходящие размеры труб для распределения воды в зданиях? Типы сантехнических труб, используемых в строительстве Типы соединений труб в сантехнических системах Типы сантехнических и дренажных систем в зданиях

Фитинги по типам — Типы фитинга, Thepipefittings.

com

 Главная /   Фитинги по типам

Назначение

Критерии выбора

Типы

Фитинги широко востребованы в любых трубопроводных и водопроводных системах, используемых в промышленных и коммерческих целях. Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте, а также заканчивать или закрывать их, где это необходимо. Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требуют времени и различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводов и сантехнических систем. Выпускаются тысячи специализированных фитингов. Для каждого типа труб или труб требуется свой тип фитингов, но обычно все фитинги имеют некоторые общие черты. Фитинги доступны везде, где продаются сантехнические материалы.

Типы фитингов и их функции

1. Колена: Такие фитинги используются для изменения направления потока. Они в основном доступны в двух стандартных типах — с углами 90 и 45 градусов из-за их высокого спроса в сантехнике. Колено 90 градусов в основном используется для подсоединения шлангов к водяным насосам, клапанам и стокам настила, в то время как колено 45 градусов в основном используется в водопроводных сетях, электронных и химических промышленных трубопроводных сетях, пищевых продуктах, трубопроводах кондиционирования воздуха, садовом производстве, сельское хозяйство и солнечная энергетика.

Возможные варианты: Акрилонитрил-бутадиен-стирол (АБС-пластик), поливинилхлорид (ПВХ), хромированная латунь, хлорированный поливинилхлорид (ХПВХ), нержавеющая сталь, ковкая сталь (оцинкованная и черная) и медь.

2. Муфты: Муфта представляет собой трубный фитинг, используемый для остановки утечек в сломанных или поврежденных трубах. Соединяемые трубы должны быть одинакового диаметра. В сантехнике используются два типа муфт: обычная муфта и скользящая муфта. Между двумя трубами устанавливается обычная муфта для предотвращения дальнейших утечек с помощью резиновых уплотнений или прокладок с обеих сторон. Сама скользящая муфта содержит две трубы для ремонта поврежденных длинных труб.

Возможные варианты: АБС, латунь, медь, хромированная латунь, ХПВХ, ПВХ, ковкая (оцинкованная и черная) и нержавеющая сталь.

3. Муфта: Этот тип фитинга почти аналогичен муфте по функциям, но с той лишь разницей, что муфту можно легко снять в любое время, а муфту нельзя. Различные диэлектрические муфты используются для соединения труб из разных материалов, чтобы избежать гальванической коррозии между ними. Эти фитинги для труб состоят из гайки, внутренней и наружной резьбы. 9№ 0008

Возможные варианты: Латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, ХПВХ и нержавеющая сталь.

4. Адаптеры: Адаптеры присоединяются к трубам либо для увеличения их длины, либо если трубы не имеют соответствующих концов. Эти фитинги для труб делают концы трубы с наружной или внутренней резьбой в соответствии с необходимостью. Это позволяет соединять разные трубы без какой-либо сложной настройки. Они в основном используются для ПВХ и медных труб.

Возможные варианты: АБС, ХПВХ, медь, ковкий (оцинкованный и черный), ПВХ, латунь и нержавеющая сталь.

5. Ниппель: Это короткий конец трубы, который работает как соединение между двумя другими фитингами с наружной резьбой. Закрытый ниппель — это тип фитинга трубы, на котором нарезана непрерывная резьба. Они в основном используются в шлангах и сантехнике.

Возможные варианты: Латунь, хромированная латунь, ковкая (оцинкованная и черная), ПВХ, медь и нержавеющая сталь.

6. Переходник: Этот параметр трубы используется для уменьшения размера потока трубы от большего к меньшему. Существует два вида редукторов: концентрический редуктор и эксцентриковый редуктор. Первый имеет форму конуса, используемого для постепенного уменьшения размера трубы. Последний имеет один край, обращенный к горловине соединительной трубы, что снижает вероятность скопления воздуха.

7. Тройник: Этот Т-образный фитинг, используемый в водопроводной системе, имеет один вход и два выхода, расположенных под углом 90 градусов к основной трубе. Этот тип фитинга используется для соединения двух труб и обеспечения их направления потока как одного. Если все три стороны этого фитинга одинаковы по размеру, он называется равным тройником, в противном случае — неравным тройником.

Возможные варианты: АБС, медь, ХПВХ, ПВХ, латунь, хромированная латунь, ковкая (оцинкованная и черная) и нержавеющая сталь.

8. Крестовина: Этот тип фитинга имеет четыре отверстия во всех четырех основных направлениях. Этот фитинг присоединен к четырем трубам, сходящимся в одной точке. Есть либо один вход и три выхода, либо наоборот, чтобы вода или любая другая жидкость текла в четырех разных направлениях. Эти виды трубной арматуры обычно используются в системах пожаротушения.

Возможные варианты: ПВХ, латунь, ковкий (оцинкованный и черный) и нержавеющая сталь.

9. Фланцы: Фланец — это еще один фитинг, используемый для соединения труб, насосов, клапанов и других компонентов в полноценную трубопроводную систему. Они позволяют легко очищать или проверять всю систему изнутри. Они крепятся к трубам с помощью сварки, резьбы или завинчивания, а затем окончательно герметизируются с помощью болтов. Они используются в бытовых насосных системах и в основном в промышленных целях. 9№ 0008

Доступный в: Латунь, медь, ковкий (оцинкованный и черный) и ПВХ.

10. Крышки и заглушки: Оба эти фитинга используются для временного или постоянного закрытия концов трубы. Заглушки устанавливаются внутри трубы и имеют резьбу, чтобы сохранить трубу для будущего использования. Существует множество способов крепления колпачка к трубе, таких как пайка, клей или резьба, в зависимости от материала трубы.

В наличии: АБС, латунь, медь, хромированная латунь, ковкая (оцинкованная и черная), ХПВХ, ПВХ и нержавеющая сталь.

11. Втулки: Эти фитинги используются для объединения труб разных размеров путем уменьшения размера большего фитинга до размера меньшей трубы. Втулки не всегда имеют резьбу наизнанку и занимают очень мало места по сравнению с соединением или муфтой, используемыми для той же цели.

Возможные варианты: АБС, хромированная латунь, медь, латунь, ХПВХ, ПВХ, нержавеющая сталь и ковкий (оцинкованный и черный).

12. Тройник: Этот тип трубной арматуры используется в дренажных системах и имеет отвод под углом 45 градусов, чтобы обеспечить плавный поток воды. Когда сантехнические тройники не работают в горизонтальном соединении, в таких случаях требуется тройник.

Доступен в следующих вариантах: Латунь, АБС и ПВХ.

13. Клапаны: Клапаны используются в водопроводной системе для остановки потока газов или жидкостей. Они бывают трех типов — дросселирование, изоляция и невозврат. Запорные клапаны используются для временного отключения части трубопроводной системы для обслуживания или ремонта. Дроссельные клапаны служат для регулирования величины давления жидкости в трубе; они также могут противостоять стрессу, вызванному этим процессом.

14. Штуцер: Штуцер — еще один полезный фитинг, используемый в водопроводной системе для соединения гибких трубок с трубами. Он имеет конец с наружной резьбой на одной стороне, который соединяется с внутренней резьбой, а другой конец имеет трубку с одним или несколькими шипами, которая вставляется в гибкую трубку. №

Доступен в следующих вариантах: Латунь для горячей воды и пластик для холодной воды.

15. Тройник-переходник: Этот тип тройникового фитинга обычно используется в напорных водяных системах отопления для перенаправления части потока из основной линии в боковую ветвь, соединенную с теплообменником.

16. Olet: эти фитинги используются, когда стандартный размер фитинга не подходит для этой цели. Как фитинги соединяются с трубами?
Фитинги для труб бывают либо с наружной, либо с внутренней резьбой. В резьбе фитингов, внутренняя резьба находится внутри, а наружная резьба снаружи. Фитинги для труб с одним концом с внутренней резьбой и одним концом с наружной резьбой называют уличной арматурой. Фитинги используются для соединения труб или трубы двумя способами:

• С помощью резьбы: Трубы с резьбой свинчиваются для соединения или присоединиться. Как правило, металлические трубы имеют резьбу, и они имеют резьбу. арматура.
• С помощью скользящей посадки: В трубах с скользящей посадкой используются втулки, которые вставляются в друг друга. Пластиковые трубы имеют резьбу или скользящую посадку.

Соответственно фитинги организованы следующим образом:

• Наружная резьба: Наружная резьба. вкручиваются в внутри конца трубы большего диаметра с внутренней резьбой.
• Внутренняя резьба: Внутренняя резьба. Получите резьбу с наружной резьбой фитинги.
• Штуцер с наружной резьбой: Без резьбы. Получите более узкий.
• Внутренняя скользящая посадка: Внутренняя скользящая посадка: Без резьбы. Сделано, чтобы проскальзывать в чуть больший мужской рукав.

Назначение фитинга:

Основное назначение любого трубопроводного фитинга заключается в следующем:

• Соединение отверстий двух или более труб или трубок.
• Соединение секций труб.
• Подсоединение трубы к другому аппарату.
• Изменение направления жидкости/потока жидкости.
• Поддержание или регулирование потока.
• Закрытие и герметизация трубы.

Критерии выбора фитингов:

Трубопроводная арматура должна выбираться с учетом определенных факторов. Они как следует:

• Типы соединений: При покупке фитингов вы следует помнить о том, что фитинг может иметь два разных типы разъемов. Один конец фитинга может быть с внутренней резьбой. в то время как другая женщина резьба. Один конец может быть мужским, а другой конец имеет резьбу, в случае пластиковых фитингов. Они могут также имеют соответствующие концы, которые могут удовлетворить любые требования.
• Материалы конструкции: Как правило, фитинг должен быть из того же материала, что и материал, используемый для изготовления труба, в которую он будет вставлен. Однако в некоторых случаях также могут использоваться материалы, соответствующие определенным кодам или стандартам. в трубах из другого материала.
• Проверка потока: Чтобы поддерживать постоянный поток, концы фитинги должны быть немного больше, чем остальная часть трубы, поэтому что они могут вмещать соединения без сужения внутреннего диаметр (ID) трубы.
• Тип фитинга: Помимо материалов для труб, фитинги для труб идентифицируются по типу фитинга — резьбовой или накидной, с наружной резьбой или женский.
• Размер: При измерении размеров трубной арматуры необходимо Обратите внимание, что фитинги с наружной резьбой измеряются снаружи край или наружный диаметр, в то время как фитинги с внутренней резьбой измеряются до внутреннего края вход или ID.
• Толщина: Так же, как трубы доступны в ряде разной толщины или «графика», так еще и труба арматура.
• Исполнение: Каждая труба предназначена для передачи определенных конкретных типов жидкостей, жидкостей, газов, химических веществ при различных условия. Соответственно, фитинги для труб также доступны в разнообразие дизайнов.
• Стандарты и коды: Существуют определенные стандарты и коды, установленные различными организациями, по которым разные трубы фурнитура градуированная. Например, ASTM, ASME, BSP и т. д. стандарты, установленные для фитингов труб, и эти стандарты диктуют их использование.

Трубная арматура в зависимости от назначения:

В зависимости от предназначения трубопроводную арматуру можно разделить на: под:

• Фитинги для удлинения или окончания участков трубопровода: Для Например, муфты, переходники, соединения, заглушки и заглушки для труб.
• Фитинги для изменения направления трубы: Например, Локти
• Фитинги для соединения двух или более труб: Например: Тройники, крестовина, колена с боковым входом, тройники
• Фитинги для изменения размера трубы: Например, переходники, Втулки, Муфты
• Фитинги для управления или регулирования потока: Например, Клапаны
• Инструменты для монтажа труб: Например, крепеж для труб
• Фланцы труб

На основе вышеуказанных категорий ниже мы даем представление о различные типы трубной арматуры, доступные на рынке.
