Виды болгарок (УШМ) и способы их применения

✅ Дата публикации: 16.09.2021 | 📒 Инструменты | 🕵 Комментариев нет

Виды болгарок (УШМ)

Содержание статьи:

• 1 Виды болгарок (УШМ)
  • 1.1 Электрические болгарки
  • 1.2 Аккумуляторные болгарки
  • 1.3 Пневматические болгарки
  • 1.4 Бензиновые болгарки

Болгарки официально называются угловыми шлифовальными машинами (УШМ). С их помощью значительно упрощается резка и зачистка металла. За счет наличия у таких машин небольшого веса их нередко применяют для выездной деятельности.

Болгарки очень часто используются не только на производстве, а также во время ремонта в быту и на даче. Однако стоит понимать, что для каждого отдельного случая стоит подбирать болгарку с разными характеристиками, а соответственно и цена на нее будет отличаться.

Поэтому прежде чем отправляться за такой покупкой требуется вначале ознакомиться с функциями машины, которые могут пригодиться.

Болгарки бывают электрические, аккумуляторные, пневматические и бензиновые. Все они имеют свои плюсы и минусы.

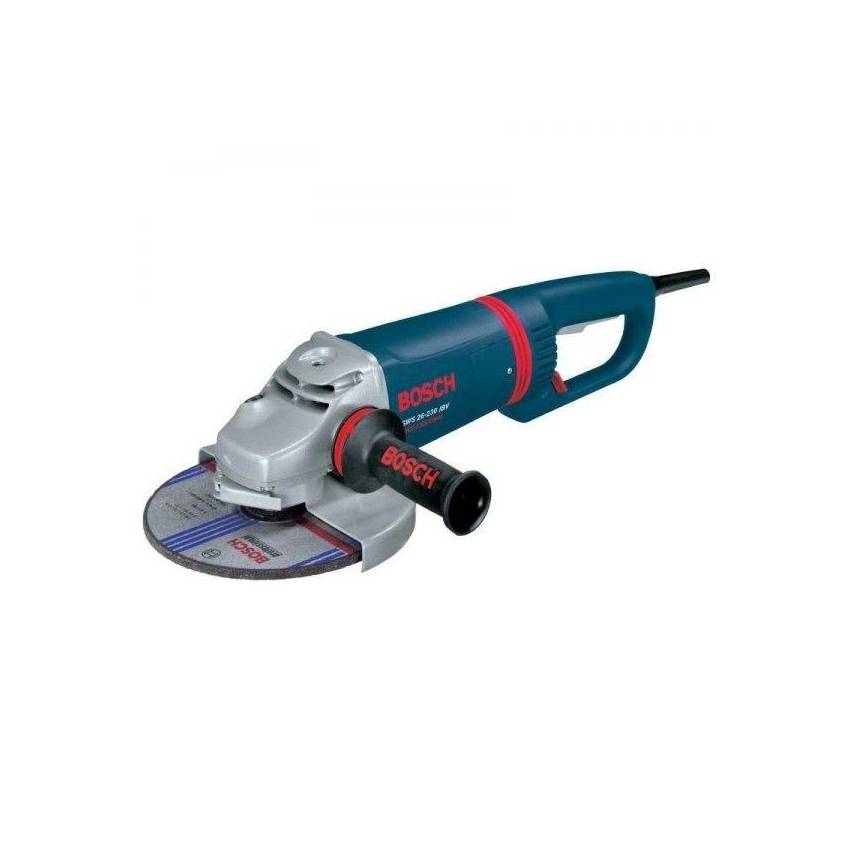

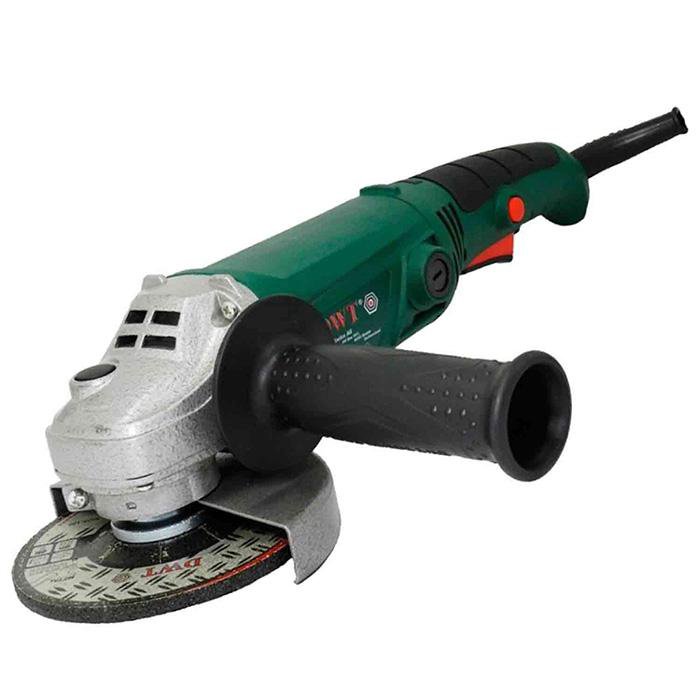

Электрические болгарки

На мелких и крупных производствах, а также в быту, используются преимущественно болгарки с питанием от сети 220 Вольт. Такой инструмент работает от обычной розетки, и при этом не имеет значения, какие у него характеристики.

Преимущества:

• быстрое вращение диска;
• большой выбор насадок;
• долгая эксплуатация;
• различная цена.

Недостатки:

• нет возможности работать без электричества;
• во время просадок напряжения наблюдается плохая работа инструмента;
• неудобно работать, мешает кабель.

Аккумуляторные болгарки

По своей конструкции эти болгарки похожи с электрическими, только питаются они от батареи. Расположена она в рукоятке. Зачастую в продаже встречаются небольшие по размеру модели. Их предназначение зачистка, шлифовка, резка.

Болгаркой на аккумуляторе возможно работать только несколько часов, а затем она нуждается в подзарядке. Инструмент используется при выездных работах либо ремонте в полевых условиях. В том случае если нужно много работать без электричества, рекомендуется подготовить несколько батарей.

Преимущества:

• нет провода;
• компактность и незначительный вес;
• продается вместе с удобным для транспортировки кейсом;
• быстрое вращение оснастки.

Недостатки:

• подходят только маленькие диски;
• неспособны работать длительное время;
• по цене дороже электрических;
• не всегда продаются вместе с аккумулятором.

Пневматические болгарки

У таких машин принцип работы совершенно иной. Редуктор в них раскручивается от крыльчатки под воздействием сжатого воздуха. В болгарках отсутствует электродвигатель, поэтому они имеют небольшой вес. Однако их эксплуатация невозможна без компрессора либо стационарной линии сжатого воздуха.

В болгарке нет электромотора. В связи с этим она практически не нагревается. Инструмент отлично подходит для ежедневной 8-часовой работы. Также пневматические УШМ можно использовать для полировки в опасных участках, где есть пары горючих газов и других воспламеняющихся жидкостей.

Преимущества:

• короткий корпус и незначительный вес;
• не греется при работе;
• возможность отремонтировать;
• безопасность на высоте;
• быстрая работоспособность;
• бесшумная работа.

Недостатки:

• невозможна работа без компрессора либо линии подачи воздуха;
• шланг под ногами очень мешает;
• инструмент дорогой

Бензиновые болгарки

Данная машина, довольно тяжелая, и при работе издаёт громкий шум, так как диск крутится от бензинового двигателя. Инструмент используется в полевых условиях.

Для него подходят только большие диски. От величины бака и расхода бензина зависит продолжительность работы машины. Если нужно долго работать, понадобится иметь при себе канистру с топливом.

Преимущества:

• не нужно электричество и компрессор;
• высокая мощность и быстрая скорость реза;
• при фиксации на подставке выступает в роли отрезного станка.

Недостатки:

• шумность;
• обязательно делать перерывы, чтобы охлаждался двигатель;
• большой вес.

При выборе болгарки стоит уделить внимание условиям, в которых планируется ее использовать. После чего, уже подбирается подходящий по мощности инструмент. Важно, чтобы им было удобно работать.

Оценить статью и поделиться ссылкой:

как выбрать по рабочим параметрам, рейтинг популярных моделей

Большой ошибкой будет полагать, что выбрать хорошую болгарку можно, даже не тратя времени на сравнение предлагаемых в магазинах моделей. Даже если вы выберете инструмент от именитого бренда, то нельзя быть уверенным, что вы купили именно то, что вам нужно. Болгарка может иметь массу разнообразных характеристик, некоторыми из которых вы можете даже не воспользоваться.

• Какой размер диска считается подходящим
• Оценка потребностей
  • Мощность двигателя
  • Количество оборотов шпинделя
• Эргономические показатели
  • Количество ручек
  • Гашение вибраций
  • Вес инструмента и эргономичность
• Рейтинг болгарок по надежности
  • Metabo WEV 10−125 Quick
  • Makita BGA452RFE
  • Bosch GWS 12−125 CIE
• Подводя итоги

Учтите, что болгарка — это довольно дорогостоящий инструмент, поэтому переплата за ненужные опции здесь недопустима. Лучше потратить некоторое время на изучение характеристик подходящих вам моделей, чем впоследствии сожалеть о приобретенном впопыхах инструменте. А чтобы вы смогли остаться полностью довольны работой купленной болгарки, вам необходимо не только обращать внимание на ее технические параметры, но и учитывать рейтинг самых надежных и удобных в работе устройств.

Какой размер диска считается подходящим

В болгарке функцию режущего элемента выполняет диск, благодаря которому обеспечивается выполнение всех основных операций — резка, шлифовка и чистка. Но из-за особенностей конструкции на болгарку можно установить диск только определенного диаметра. Первое, что вы должны узнать — диск способен обеспечить глубину резки не более 1/3 и ¼ от его диаметра.

Всё разнообразие дисков можно разделить на 5 основных классов:

• 115 мм. Этот расходный материал позволяет выполнять пропил глубиной 25 мм, из-за чего они не подходят для резки металла. Их главным образом используют при выполнении шлифовальных и мелких режущих работ.
• 125 мм. Позволяет осуществлять пропил на глубину около 4 см. Самая востребованная на сегодняшний день разновидность диска. Если приобрести его с полным набором насадок, то мастер сможет с легкостью разрезать любые материалы. Именно этому типу расходного материала следует отдавать предпочтение, если вы выбираете болгарку для использования на даче или в быту.
• 150 мм. Отличное решение для выполнения ремонтных работ. С помощью этого диска можно без особого труда разрезать бетон, металлические трубы и даже кирпич, создавая пропил глубиной до 5 см.
• 180 мм. Такой диск имеет смысл приобретать тем, кто собирается своими силами проводить строительство или капитальный ремонт с прокладкой инженерных систем.
• 230 мм. Расходные материалы, предназначенные для профессионального электроинструмента. Позволяют выполнять пропил глубиной до 7 см. Из-за этого в домашних условиях его применяют очень редко.

Оценка потребностей

При выборе болгарки особое внимание обратите на диаметр диска. Он должен идеально соответствовать стоящим перед вами задачам. И именно с учетом этой характеристики нужно приобретать сам инструмент. Если вы купите диск большего размера, то вам придется автоматически подыскивать для него модель инструмента, оснащенную более мощным двигателем. В итоге устройство получится более тяжелым, и вам будет сложнее с ним обращаться.

Мощность двигателя

Это одна из самых важных характеристик, от которой зависит производительность болгарки, а также ее устойчивость работы в условиях нагрузок. Предлагаемые в магазинах разновидности оснащены силовыми приводами мощностью от 0,5 до 2,6 кВт. Если вы выбираете инструмент для решения бытовых задач, то вам будет достаточно модели с мощностью от 0,6 до 1 кВт.

Если вы решите установить на столь маломощную болгарку тяжёлые круги, то у нее сразу же упадёт скорость вращения. Поэтому вы должны запомнить, что болгарка, на которую установлен диск большего диаметра, на практике может оказаться маломощной и малоэффективной.

Количество оборотов шпинделя

У большинства моделей инструмента, рассчитанных на работу с большими дисками, скорость вращения составляет 7−9 тыс. оборотов в минуту. Для дисков небольшого диаметра производители выпускают инструмент с количеством оборотов до 12 тыс.

Учтите, что приводимое на приборе количество оборотов относится к работе в режиме холостого хода. В процессе эксплуатации реальная скорость вращения будет отличаться от заявленной в меньшую сторону. Помимо модификаций стандартного исполнения можно приобрести инструмент с ручным регулятором, позволяющим мастеру вручную настраивать скорость вращения.

Эргономические показатели

Также советуем при выборе инструмента уделить внимание эргономике исполнения. Для этого вы должны учитывать такие параметры, как вес устройства, удобство удержания, число ручек и способность гасить вибрации.

Количество ручек

От этой характеристики зависит помимо удобства и безопасность эксплуатации болгарки. Производители выпускают два вида электроинструмента — одноручный и двуручный. Если вам необходима легкая в обращении модель, то оптимальным для вас выбором станет инструмент с одной ручкой. При необходимости вы с легкостью сможете второй рукой придержать болгарку за корпус.

Более массивные версии болгарок, предназначенные для профессионалов, оснащаются двумя ручками. Их использование гарантирует надежность захвата и удержание для эффективной работы. Особенно удобны в эксплуатации версии, оснащенные поворотными или переставными ручками, которые делают инструмент более маневренным при работе в труднодоступных местах.

Гашение вибраций

Решить эту задачу позволяют всё те же ручки, которые могут гасить до 80% вибраций. Желательно, чтобы это были прорезиненные, приятные на ощупь ручки. Выбирать модели с жесткими ручками из пластика не стоит, так как от них очень быстро возникают боли в лучезапястных суставах, и долго проработать с такой болгаркой не получится. Хотя если вы не собираетесь использовать ее для длительных работ, то вполне сможете смириться с этим недостатком.

Вес инструмента и эргономичность

Если вам необходим более простой в обращении инструмент, то это должна быть модель с малым весом. К сожалению, такие модели попадаются довольно редко. Аккумуляторные болгарки при всем своем удобстве гораздо труднее в обращении, поскольку они весят гораздо больше своих электрических аналогов. Ведь помимо основного оснащения в них установлены и батареи. Если исходить из отзывов пользователей, то наиболее легкими в использовании считаются модели весом до 3 кг.

Чтобы понять, насколько удобной является та или иная модель, советуем взять ее в магазине в руки, покрутить и включить. Иногда попадается инструмент, который для некоторых пользователей может оказаться неудобным из-за особого расположения ручек и кнопок.

Рейтинг болгарок по надежности

С учетом вышеописанных характеристик становится понятно, что подобрать действительно хорошую болгарку среди разнообразия предложений не так просто, ведь в зависимости от задач она должна отвечать различным требованиям.

Не может считаться лучшей моделью мощная тяжёлая профессиональная болгарка, как и инструмент, предназначенный для редкого домашнего использования. Обязательно нужно учитывать особенности эксплуатации каждого устройства, не забывая при этом и о стоимости. Этот параметр также может помочь покупателю в выборе идеальной для себя модели.

Многие покупатели даже после ознакомления с ключевыми характеристиками, которые следует учитывать при выборе, частенько обращаются к отзывам реальных пользователей, ведь их мнение куда объективнее рейтинга популярных моделей. Основываясь на них, можно выделить следующие виды болгарок, которые чаще остальных покупают наши соотечественники:

1. Metabo WEV 10−125 Quick;
2. Makita BGA452RFE;
3. Bosch GWS 12−125 CIE;

Metabo WEV 10−125 Quick

Продукт от немецкого производителя неслучайно стоит на первом месте. О нём практически не встречается отрицательных отзывов, что вполне объяснимо. Модель предусматривает весь набор функций, которые необходимы для работы, а также обладает параметрами, обеспечивающими удобство в обращении. Если говорить подробнее, то модель имеет следующие характеристики:

• быстрозажимная фиксация диска;
• защита от повторного пуска и заклинивания диска;
• опция плавного пуска, защита от перегрева и перегрузки;
• грамотно продуманная система охлаждения;
• максимальный диаметр диска 125 мм;
• возможность настройки оборотов в диапазоне от 2800 до 10500 в минуту;
• мощность мотора 1000 Вт;
• масса 2,1 кг.

Отдельные потребители к числу преимуществ относят длинный шнур и наличие индикатора перегрева. На практике перегрев болгарки возникает примерно через час эксплуатации прибора в непрерывном режиме на максимальных оборотах.

Makita BGA452RFE

С учётом имеющихся положительных отзывов второго места удостоилась аккумуляторная модель японского бренда. Хотя составить конкуренцию профессиональным моделям ей не по силам, и слишком долго работать в непрерывном режиме она не может, для бытового использования она прекрасно подойдёт за счёт своей легкости и мобильности. Из наиболее важных можно выделить следующие характеристики этой болгарки:

• наличие индикатора заряда батареи;
• электронная система стабилизации и опция плавного пуска;
• максимально допустимый размер диска 115 мм;
• предельная скорость вращения 10 тыс. оборотов в минуту;
• аккумулятор литий-ионного типа емкостью 3 А·ч;
• масса 1,9 кг.

В реальных условиях эту болгарку можно использовать в непрерывном режиме не более получаса. После каждой разрядки батареи, как указано в инструкции, необходимо сделать перерыв на 20 минут. Затем нужно потратить 20 минут на полную зарядку батареи. В свете этого тем, кто ищет инструмент для выполнения большого объема работ, следует выбрать модель, работающую от сети. Есть у этой болгарки и несколько недостатков. Во-первых, не очень доступная цена, а, во-вторых, риск перегрева в случае использования дисков толщиной более 1,4 мм.

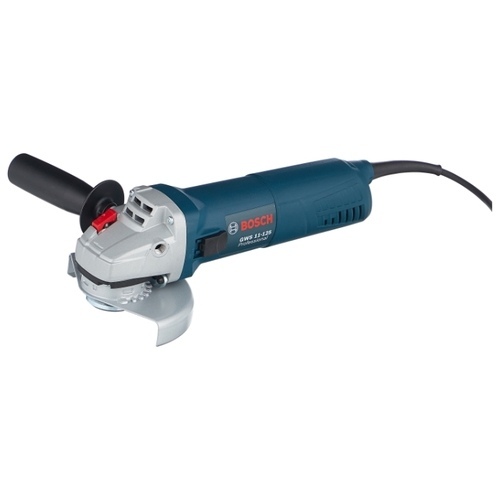

Bosch GWS 12−125 CIE

Модель относится к категории профессионального инструмента и уверенно занимает позицию в среднем ценовом сегменте. Ее можно использовать для выполнения различных видов операций, начиная резкой металла и заканчивая шлифовкой любых поверхностей. Из достоинств модели Bosch GWS 12−125 CIE следует выделить наличие системы защиты и от вибрации, которые обеспечивают удобную и безопасную работу. Рассматриваемая модель имеет следующие рабочие характеристики:

• защита от перегрузок и заклинивания диска;
• переставная ручка, с помощью которой можно превратить болгарку в инструмент для левшей;
• защита от повторного пуска и опция плавного пуска;
• допустимый диаметр диска 125 мм;
• шестипозиционная регулировка скорости в диапазоне от 2800 до 11 тыс. оборотов в минуту;
• мощность мотора 1200 Вт;
• масса 2 кг.

Дополнительно следует сказать о том, что эта болгарка позволяет зафиксировать кнопку запуска, тем самым дает возможность отдохнуть кисти рук при долгом удержании инструмента в рабочем положении.

Подводя итоги

Болгарка — это, несомненно, полезный инструмент, иметь который не помешает каждому владельцу. Проблема заключается в том, что выбрать подходящую модель не так просто. Многие забывают, что любое сложное устройство необходимо подбирать правильно, обращая внимание на имеющиеся в нём рабочие характеристики. И с болгаркой нужно поступать аналогично. Ведь сегодня на рынке предлагается так много разновидностей этого электроинструмента, что выбрать подходящий вариант без предварительного изучения их возможностей и сравнения между собой очень сложно.

Поэтому необходимо осознанно подходить к вопросу выбора этого агрегата и первым делом определить для себя объем и перечень задач, которые вы собираетесь выполнять с помощью болгарки. От этого будут зависеть не только ее рабочие характеристики, но и цена. Хотя на таком инструменте экономить не рекомендуется, ценовой фактор все же нужно учитывать.

Чтобы упростить для себя задачу, советуем обязательно ознакомиться с рейтингом популярных моделей и отзывами реальных потребителей. Именно так и поступают многие владельцы, когда у них возникают сомнения.

14 типов шлифовальных станков [Работа, схема и PDF]

В этой статье вы узнаете, что такое типа шлифовальных станков с их схемой , принципом работы, и PDF .

Шлифовальные станки и типы

Машины, на которых устанавливаются шлифовальные круги и выполняется шлифование, такие станки называются шлифовальные станки . По функциональному назначению их можно разделить на две части. Широко используются обычные шлифовальные машины. Их называют грубыми или зацепляющими шлифовальными машинами. В эту категорию входят следующие типы шлифовальных машин.

Типы шлифовальных машин:

Ниже приведены типы шлифовальных машин:

1. Машина из шлифования на стенде
2. шлифовальный станок
   1. Круглошлифовальный станок
   2. Плунжерный шлифовальный станок
   3. Фасонно-шлифовальный станок
   4. Внутришлифовальный станок
   5. Бесцентрово-шлифовальный станок
   6. Плоскошлифовальный станок
   7. Универсальный шлифовальный станок
   8. Инструменты и режущий шлифовальный станок

1. Настольный шлифовальный станок

Эти типы шлифовальных станков закрепляются на верстаке или столе. В него вставляется шестерня или шкив. Для вращения крупногабаритных шестерен или шкивов также закреплена ручка. Он содержит один или два шлифовальных круга. На этой шлифовальной машине можно обрабатывать кромки режущих инструментов. Предусмотрена также возможность их работы с питанием.

2. Ручная шлифовальная машина

Этот шлифовальный станок также закрепляется на верстаке или столе. Предусмотрено перемещение шлифовальных кругов по уровню, как показано на рисунке.

См. также: Работа шлифовального круга и шлифовального станка

3. Точильный станок с пьедесталом

Эти типы шлифовальных станков работают от электроэнергии. Он устанавливается на опорную раму отдельно на земле. По обеим сторонам вала электродвигателя установлены шлифовальные круги.

Подставки для инструментов также поставляются с ними. Они наиболее широко используются в мастерских. Этими шлифовальными машинами обрабатываются кромки всех видов режущих инструментов. Кроме того, им можно чистить формованные изделия.

4. Переносная шлифовальная машина

Это небольшая шлифовальная машина, работающая от электричества. Его можно легко носить с собой куда угодно. Шлифовать можно, держа его в руке. Он используется для очистки тяжелых сварочных работ.

На одном конце вала двигателя установлен шлифовальный круг, а на другом конце закреплена ручка или переключатель для управления станком в соответствии с нашим удобством. Пользоваться им следует осторожно, так как есть вероятность получить удар током.

Подробнее: 9Различные типы операций с листовым металлом со схемами

5. Гибкий шлифовальный станок

Эти типы шлифовальных станков показаны на рисунке. Электродвигатель в этой кофемолке установлен таким образом, что его можно перемещать в любом направлении. Гибкий вал насаживается на вал двигателя с помощью муфты. На одном конце вала предусмотрены шлифовальный круг и ручка. С помощью этой шлифовальной машины можно легко шлифовать большие объемы работ.

6. Прецизионный шлифовальный станок

В шлифовальном станке этого типа подвижный шпиндель встроен в шлифовальный круг. Этот шпиндель устанавливается на столе вместе с двигателем. С помощью этого шпинделя шлифовальный круг можно вращать вперед, назад, влево или вправо в рабочем состоянии. С его помощью шлифуются изделия отличной отделки и точности. These grinders are of the following types:

1. Cylindrical grinder
2. Plung cut grinder
3. Form grinder
4. Internal grinder
5. Centreless grinder
6. Surface grinder
7. Universal grinder
8. Tool and cutter grinder

1 Круглошлифовальный станок

С помощью этого шлифовального станка шлифуются поверхности, выровненные строгателем или шлифовальным станком. Цилиндрическая поверхность шлифуется станком, в котором шлифовальный круг насажен на вал свободного электродвигателя.

В шлифовальных станках этого типа шлифовальный круг устанавливается на рабочий стол станка, который может иметь поперечную подачу и шлифовать всю обрабатываемую поверхность. Они бывают следующих трех видов:

а. Плоская цилиндрическая шлифовальная машина

В этом типе шлифовального станка заготовка вращается в патроне или в центре и шлифуется вся цилиндрическая поверхность заготовки. С помощью этой шлифовальной машины чистовая обработка втулок, штифтов, стержней, конических штифтов и т.д.

b. Роликовая мельница

Этот тип шлифовального станка используется на сталелитейных заводах, печатных станках и т. д. для шлифования тяжелых роликов.

в. Шлифовальный станок для поршней

Поршни I.C. двигатели требуется шлифовать не круглой формы, а овальной и конусообразной, чтобы при увеличении их размера из-за нагрева они не могли отложиться в цилиндре. Эта шлифовальная машина специально предназначена для шлифовки этих форм.

2. Погружной шлифовальный станок

Эти шлифовальные станки используются для шлифования небольших валов. Диаметр болгарки намного больше, чем у работы. Коленчатый вал автомобилей шлифуется этой шлифовальной машиной.

Их также называют станками для шлифования коленчатых валов. Этот тип шлифовальной машины также выполнен в другой форме для шлифовки распределительных валов. Чтобы вал не стал гибким, используются люнеты.

3. Фасонно-шлифовальный станок

Под данный тип шлифовального станка изготавливаются шлифовальные круги различной формы. Этим кругам подается подача, и выполняется точное шлифование в соответствии с формой шлифовального круга на движущейся цилиндрической поверхности. В эту категорию включены три типа шлифовальных станков. Это:

а. Обычная шлифовальная машина

Эти шлифовальные машины используются для шлифовки обычных форм. Принцип работы обычной шлифовальной машины показан на рисунке.

б. Шлифовальный станок

Этот тип шлифовального станка используется для нарезания точной резьбы. Используются шлифовальные круги размера и формы резьбы. Его принцип показан на рисунке.

в. Зубошлифовальный станок

Принцип работы зубошлифовального станка показан на рисунке. В этой шлифовальной машине используются шлифовальные круги разной формы для вырезания вмятин разного размера и формы.

Читайте также: 22 Различные виды операций на токарных станках

4. Внутришлифовальный станок

Эти шлифовальные станки используются для шлифования круглых и полых деталей независимо от того, является ли внутренняя поверхность этой работы полностью круглой, круглой или имеет конусообразную форму. В таких шлифовальных машинах используются маленькие шлифовальные круги от 3 см до 5 см. Иногда шлифовальные круги специальной формы от 0,2 см до 0,3 см. Эти измельчители можно разделить на две части.

а. Зажимной шлифовальный станок

В этом типе шлифовального станка работа выполняется в патроне. Шлифовальный круг делает работу точной за счет шлифования его полой части.

б. Планетарная шлифовальная машина

В этом типе шлифовальной машины, в то время как работа остается неподвижной, шлифовальный круг движется как планета в эксцентричном движении во внутренней части и шлифует внутреннюю поверхность. Предусмотрены специальные приспособления для перемещения помола вверх и вниз. его принцип проиллюстрирован на рисунке.

5. Бесцентровая шлифовальная машина

В этом типе шлифовальной машины для удержания работы используется патрон. Работа перемещается через шлифовальный круг и регулирующий круг. Эта шлифовальная машина состоит из четырех основных частей: (1) Шлифовальный круг (2) Рабочий стол (3) Регулирующий круг (4) Направляющая. Их принцип был объяснен через рисунок.

Джобс продолжает касаться лезвия рабочей подставки из-за давления шлифовального круга. Регулирующее колесо заставляет работу вращаться с одинаковой скоростью. Таким образом, регулирующий круг и шлифовальный круг начинают двигаться в одном направлении. Задание получает автоматическую скорость движения вперед.

Скорость перемещения задания зависит от наклона и скорости регулировочного колеса. Его можно отрегулировать в соответствии с требованием. Этот тип шлифовальных машин используется в современных мастерских для массового производства. С помощью этой шлифовальной машины полируются и обрабатываются изделия из стекла, фарфора, дерева, резины, пластика, железа, стали и сплавов. Работа может быть помещена в их положение.

6. Плоскошлифовальный станок

Плоские поверхности аккуратно шлифуются с помощью этого типа шлифовальных станков. Для этой шлифовальной машины работа удерживается непосредственно магнитным патроном или рабочим столом. Защитный стол строгальных или формовочных машин также используется в виде стола. Их классификация осуществляется двумя способами:

1. По таблице они бывают двух типов
   1. Стол поворотный
   2. Стол возвратно-поступательный
2. По шпинделю бывают следующих типов:
   1. Шлифовальный станок с вертикальным шпинделем
   2. Шлифовальный станок с горизонтальным шпинделем

a. Плоскошлифовальный станок с вращающимся столом

Этот тип шлифовального станка показан на рисунке. Рабочий стол вращается вокруг своей оси, также предусмотрена подача на этот стол.

б. Плоскошлифовальный станок с возвратно-поступательным движением стола

Этот тип шлифовального станка показан на рисунке. Этот рабочий стол совершает возвратно-поступательные движения, как строгальный или фрезерный станок.

в. Плоскошлифовальный станок с вертикальным шпинделем

В этом типе шлифовального станка шлифовальный круг крепится вертикально к столу станка или заготовке.

б. Плоскошлифовальный станок с горизонтальным шпинделем

На рисунке показан плоскошлифовальный станок с горизонтальным шпинделем. Шпиндель шлифовального круга устанавливается в горизонтальном направлении. Колесо движется вперед медленно. Когда один ход завершен, он отводится назад и выполняется горизонтальное шлифование.

7. Универсальная шлифовальная машина

Это своего рода круглая шлифовальная машина. Рабочий стол, передняя бабка и шлифовальная головка поворотного типа. Вот почему все виды помола можно легко выполнять с помощью этого типа кофемолок.

8. Точильный станок для инструментов и фрез

Это небольшой шлифовальный станок. На этом шлифовальном станке затачивают сверло, развертку, метчик и особенно фрезу. Шлифовальные круги мягкого сорта имеют форму прямой, расширяющейся чашки или тарелки.

Головку колеса можно повернуть под любым углом. Его можно установить на столе для выполнения различных работ. Задняя бабка устанавливается в Т-образный паз на рабочем столе. Этот полный стол можно настроить в любом месте. Задание удерживается по центру между передней и задней бабками с обоих концов.

---

Подведение итогов

Вот и все, спасибо за прочтение. Если у вас есть вопросы по поводу « виды шлифовального станка s» задавайте в комментариях я вам отвечу. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.

Подпишитесь на нашу рассылку, чтобы получать уведомления о наших новых сообщениях.

Введите адрес электронной почты

Скачать PDF этой статьи:

Скачать PDF

Читать далее:

• Станок с ЧПУ: обзор, характеристики, основные элементы, работа и PDF
• Строгальный станок: детали, типы и принцип работы
• Сверлильный станок — детали, его типы, операции и многое другое [полное руководство] с PDF

6 различных типов шлифовальных станков

. За прошедшие годы было разработано множество различных типов шлифовальных машин и шлифовальных станков. Вы знаете, сколько их? Многие из них названы в честь их форм-фактора, дизайна или варианта использования.

Имейте в виду, что каждый тип кофемолки может немного отличаться от другого, даже если они одного типа. Сегодня мы рассмотрим основные типы шлифовальных станков, которые можно использовать для резки и шлифовки материалов, от небольших ручных моделей до крупных промышленных размеров.

СОДЕРЖАНИЕ

• 1. Угловая шлифовальная машина
• 2. Сылка из шлифовальной машины
• 3. Грузовая шлифовальная машина
• 4. Мокроя шлифовальная шлифовка
• 5. Die Grinder
• 6. Грулл
• Заключение
9008

110 1. Угловая шлифовальная машина

Угловые шлифовальные машины, также известные как угловые шлифовальные машины, боковые шлифовальные машины или дисковые шлифовальные машины, являются наиболее популярным и распространенным типом шлифовальных машин. Имея широкий спектр применения, они имеют колесо, расположенное под прямым углом к ​​​​валу рукоятки инструмента. Этот ручной электроинструмент часто используется в производстве и строительстве. Их универсальность включает в себя возможность использовать их со многими видами насадок и фрез.

BOSCH 1375A Сетевая угловая шлифовальная машина 4-1/2 дюйма, 6 ампер

2. Настольная шлифовальная машина

Настольные шлифовальные машины — это стационарные машины, которые обычно крепятся болтами к верстаку или столу. Они оснащены двумя вращающимися абразивными кругами с разной зернистостью для шлифования и придания формы инструментам, которые необходимо изготовить или отремонтировать. Проволочные щетки или полировальные круги можно заменять шлифовальными кругами для очистки или полировки заготовок.

WEN 4276 6-дюймовая настольная шлифовальная машина на 2,1 А с гибким рабочим освещением

3. Ленточная шлифовальная машина

Ленточные шлифовальные машины в основном используются для обработки металлов с абразивным покрытием. Это может быть для отделки поверхностей, заточки лезвий, удаления заусенцев или снятия припуска. Подобно ленточным шлифовальным машинам, эти инструменты оснащены лентой с абразивным покрытием, которая создает готовую поверхность, когда по ней проходят материалы.

Лента Palmgren 2 x 42 дюйма, 6-дюймовый станок для чистовой обработки с дисковым столом

4.

Влажный шлифовальный станок

Абразивные мокрые шлифовальные станки используются для полировки и шлифовки камня и плитки. Жидкость помогает смазывать и охлаждать шлифовальный станок во время движения отрезного круга. Использование воды также помогает снизить риск растрескивания или повреждения режущего инструмента или заготовки.

Многочисленные угловые шлифовальные машины, плиткорезы и другие инструменты, используемые для деревообработки и заточки лезвий, используют воду. Большинство ручных моделей оснащены абразивным диском для достижения гладкой поверхности. Следующая мокрая шлифовальная машина работает для полировки камня.

Электронный станок для полировки камня Makita PW5001C 4 дюйма

5. Шлифовальный станок

Шлифовальные станки представляют собой небольшие ручные высокоскоростные вращающиеся инструменты для придания формы и полировки с шлифовальной насадкой небольшого диаметра. Эти инструменты можно использовать для шлифования, шлифования, хонингования, полирования или Обработка материала. Шлифовальные машины доступны как с прямыми, так и с прямоугольными головками.Многие из них приводятся в действие сжатым воздухом или небольшим электродвигателем.Различные приспособления также позволяют использовать шлифовальные машины для изготовления, гравировки, контурной обработки и обработки дерева.

Шлифовальная машина DEWALT, 1-1/2 дюйма (DWE4887), желтая

6. Шлифовальная машина для пола

Для больших коммерческих или жилых работ с большой площадью квадратных метров лучше всего подходят напольные шлифовальные машины. Эти абразивные инструменты работают для износа бетонных поверхностей, дерева или для очистки плитки и затирки. В шлифовальных машинах, похожих по размеру на вакуумную машину, используются горизонтальные вращающиеся диски, которые удаляют материал с поверхности.

Oreck Commercial Orbiter Машина для уборки твердых полов, многоцелевая машина для.
