✅ Дренаж: виды, материалы и оборудование, технология установки

Рис. 1. Готовая траншея для установки дренажа

Низкие фильтрационные свойства грунта приводят к избытку воды на участке. Влага крайне медленно уходит в глубинные пласты или не просачивается в них совсем. Это приводит к заболачиванию территории, слякоти и гниению корневой системы растений, подмоканию и разрушению строительных конструкций. Избавиться от всех этих проблем поможет грамотно организованный монтаж дренажа. Для этого на основании тщательных расчетов следует создать проект системы и соблюдать технологические требования на каждом этапе работ.

Дренаж — это инженерно-техническое сооружение, которое предназначено для сбора и удаления инфильтрованных и грунтовых вод. Система представляет собой разветвленную структуру расположенных по всему участку или сооружению труб (дрен) и колодцев, защищающих территорию от избыточной влаги. С ее помощью решаются задачи по регулированию водного баланса почвы и созданию максимально благоприятных условий для сооружений, растений и владельцев участков.

Наименование услуги под ключ (работа + материал)	Цена за метр погонный, руб
Стоимость линейного дренажа
Устройство поверхностного дренажа (глубина 0,5 м)	990
Устройство глубинного дренажа (глубина 1м)	1 490
Стоимость кольцевого дренажа
Устройство кольцевого дренажа (глубина до 1 м)	2 500
Устройство кольцевого дренажа (глубина до 2 м)	4 000
Стоимость пристенного дренажа
Устройство пристенного дренажа (глубина до 1 м)	3 000
Устройство пристенного дренажа (глубина до 2 м)	4 500

Наименование работ	Ед. измерения	Цена дренажных работ, руб
Стоимость дренажа участка и сопутствующих работ
Проектирование дренажной системы	—	бесплатно
Прокладка поверхностного дренажа (глубина 0,5 м)	п.  м.	450
Прокладка глубинного дренажа (глубина 1м)	п. м.	830
Монтаж смотрового колодца (d=315мм)	шт.	5 000
Монтаж бетонного приемного колодца	кольцо	2 500
Установка автоматического дренажного насоса	шт.	3 000
Прокладка электрокабеля для дренажного насоса	п. м.	200
Установка смотрового колодца, d=315мм	шт.	5 000
Устройство приемного колодца, глубина 3 м	колодец	30 000
Прокладка отводящего трубопровода от колодца	п. м.	200
Стоимость гидроизоляции фундамента
Земляные работы	куб.  м.	от 1 000
Шлифовка поверхности фундамента	кв. м.	от 400
Гидроизоляция фундамента обмазочная	кв. м.	250
Утепление фундамента теплоизоляционными плитами	кв. м.	300

Для чего нужен и когда необходим дренаж

Дренаж может требоваться как для осушения всей поверхности участка, так и для отдельных зданий. Вследствие геологических особенностей территории, подвалы и фундаменты строений подвержены разрушающим воздействиям грунтовых вод. Это может стать причиной затопления помещений, образования сырости и, следовательно, возникновения плесени и грибка. Правильно спроектированный и реализованный дренаж обеспечит своевременный отвод грунтовых и талых вод, предотвратив пропитку стен влагой. В теплое время года на конструкциях не будет плесени, а в холодное — инея. Качественный монтаж дренажа также существенно продлит срок эксплуатации здания и сохранит комфортный микроклимат в помещениях, в том числе в подвале и цоколе.

Необходимость обустройства системы отвода грунтовых и осадочных вод может также возникать:

при изменении рельефа участка;

строительстве зданий с подвалом или цокольным этажом;

заболачивании территории;

наличии грунтов, слабопроницаемых для воды.

Рис. 2. Отсыпка дренажной трубы щебнем

Кроме того, в соответствии с требованиями СНиП 2.06.15, для обеспечения пригодности почвы к выращиванию плодовых деревьев, зерновых и овощных культур, в лесных и сельскохозяйственных угодьях проводят мелиорацию. С этой целью формируется разветвленная система открытых канав или закрытых трубопроводов, предназначенных для осушения участка. В конечном итоге вода должна попадать в специальные дренажные канавы, колодцы или септики. Строительство водозаборных сооружений обязательно в тех случаях, когда территория страдает от частых затоплений после осадков или половодья вследствие таяния снега. Скоплению излишков влаги способствует и глинистая почва — супеси и суглинки, не пропускающие или слабо пропускающие воду в нижние слои.

Еще один фактор, побуждающий задуматься над созданием дренажа — повышенный уровень грунтовых вод.

Виды дренажных систем

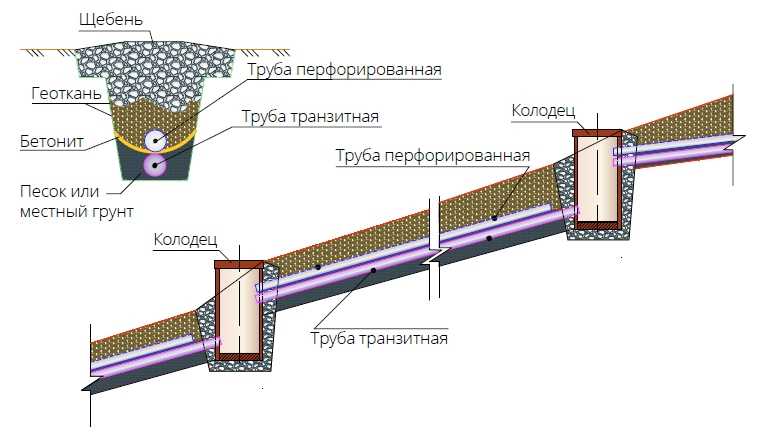

Рис. 3. Как правильно сделать дренаж

Системы отвода могут быть открытыми, закрытыми и точечными. Первые считаются наиболее простыми и могут устраиваться для отведения ливневых и талых водных масс. Они обустраиваются, как правило, по периметру участка посредством откопки мелких канав. При создании такой системы дренажа земли следует тщательно выдержать все уклоны дна траншей для предотвращения затопления территории. Выводится открытый дренаж в сточные или канализационные каналы или ближайший водоем.

Закрытые системы состоят из траншей, в которых уложены пластиковые перфорированные трубы, обмотанные фильтром из геотекстиля. Трубы обсыпаются гравийным щебнем фракции 20−40 или 40−70 мм.

В свою очередь, закрытая система может являться дренажом поверхностным или мелкого заложения, а также дренажом глубинным. Поверхностный дренаж собирает воду с поверхности земли, а глубинный используется для понижения уровня грунтовых вод территории.

Монтаж точечного дренажа осуществляется на участках с небольшим количеством грунтовых вод и малой вероятностью затопления зданий и территории. Обустройство таких систем выполняют в местах максимального скопления дождевых вод. Обычно для приема воды используются кубические дождеприемники или ливневые лотки.

Отдельно выделяют дренаж строений, который бывает:

1. Кольцевой. Представляет собой систему закрытого дренажа поверхностного типа (глубина до 1 метра), проложенную на расстоянии 1–3 метра от дома. Эффективно собирает воду по периметру любого частного дома, создавая сухую зону.
2. Пристенный. Это закрытая дренажная система, проложенная возле фундамента на уровне его подошвы. Глубина заложения равна глубине фундамента и часто составляет 1,5–2 метра. Для устройства такого типа дренажа весь фундамент окапывается, устанавливаются опорные щиты и распорки на период производства работ. Такая система чаще всего устраивается при наличии цоколя или подвала.

Рис. 4. Траншея засыпана щебнем

Используемые материалы и оборудование

Рис. 5. Дренажная обойма готова к засыпке

В состав системы дренажа территории входят магистральная и боковые дрены, а также смотровые и водосборные колодцы. Существует несколько схем укладки дрен, самые популярные — это «ёлочка» и «квадрат». Для соединения дрен можно использовать специальные (довольно редкие) фитинги или широко распространенные ПВХ-фитинги от наружной канализации.

Смотровые колодцы — второй по значимости компонент системы. Они предназначены для осмотра и прочистки дренажной системы. Согласно строительным нормам и правилам должны устанавливаться на каждом повороте трассы и в местах изменения уклона. В условиях городской застройки используются железобетонные кольца, но в частном секторе наиболее популярным решением стали пластиковые гофрированные колодцы диаметром от 300 мм.

При прокладке системы дренирования грунтовых вод обязательно используются сыпучие материалы — песок и щебень. Песок используется для профилирования дна дренажных траншей и для обратной засыпки. Щебнем обсыпаются непосредственно дрены, за счет чего создается слой с нулевым гидростатическим давлением, в который устремляется вода с поверхности участка.

В процессе дренирования вместе с влагой в трубы могут попадать частицы грунта, засоряя отверстия и ухудшая эффективность отведения воды. Для предотвращения этих явлений используется фильтрационная ткань — геотекстиль.

Для создания правильной системы дренажа своими руками потребуются:

Рис. 6. Засыпка дренажной канавы

лопата;

длинный строительный уровень;

нож для труб;

тачка;

дрены — пластиковые трубы с отверстиями;

трамбовочное
устройство;

колодцы;

уголки, тройники, муфты для трубопроводов;

щебень и песок;

геотекстиль.

Поэтапная технология устройства дренажа

Монтаж дренажа на участке имеет ряд особенностей. В первую очередь, его следует выполнять до высадки растений и застройки, поскольку требуется выемка значительного объема грунта. Перед работами по устройству дренажа обязательно выполняются расчеты. Важно соблюсти уклон в сторону водосброса, равный 1−2 см понижения на каждый метр трассы.

Объем и алгоритм работ по монтажу отличаются в зависимости от типа системы. Открытый дренаж предполагает копку траншей или установку лотков по периметру, которые прикрываются решетками. При установке закрытой системы в первую очередь проводится высотная съемка участка и отмечаются перепады высот, что позже поможет проложить водосток в нужных местах.

Алгоритм установки выглядит следующим образом:

Высотная съемка, составление схемы укладки дрен.

Определение точки водосброса, принятие решение о необходимости установки повышающего насоса.

Рытье траншей с уклоном 1−2 %. Расстояние между дренами обычно принимают 3−6 метров, в зависимости от дренирующих свойств грунта.

Профилирование (выравнивание) дна дренажной траншеи при помощи песка. На мягких грунтах также требуется опалубка для фиксации стенок траншеи.

Укладка геотекстиля в форме кармана.

Отсыпка слоя щебня с сохранением заданного уклона.

Укладка дренажных труб на щебневую подушку с проверкой уклона нивелиром или строительным уровнем.

Установка смотровых колодцев, если они предусмотрены проектом. Врезка труб в колодцы.

Засыпка дрен слоем щебня, закрытие краев геотекстиля, фиксация шпильками.

Обратная засыпка траншеи песком до чистого уровня земли минус 20−30 см.

Обратная засыпка оставшихся пустот местным грунтом. Особенно данная технология актуальна при прокладке дренажа под будущим газоном. Если досыпать траншею песком до самого верха, то возможно пересыхание травы вдоль трассы дренажной системы. Местный грунт обычно предотвращает такую проблему.

Топ-3 ошибок при прокладке дренажа

Некоторые ошибки, которые допускаются во время установки дренажа и могут значительно снизить эффективность отвода воды:

1. Объединение ливневой и дренажной канализаций. Ливневая канализация часто работает в напорном режиме (почти все сечение трубы занято водой), а значит, процесс дренирования не может происходить. Более того, вода из дрен начнет вытекать сквозь перфорацию наружу. То есть будет иметь место эффект, обратный требуемому.
2. Монтаж без использования геотекстиля. Главная проблема работы системы заключается в заиливании труб (забивке отверстий частицами грунта), что приводит к резкому снижению интенсивности отведения воды. Для уменьшения заиливания используется геотекстиль, с помощью которого почва отделяется от содержимого траншеи. Ткань выполняет функцию фильтра, который не пропускает частички грунта в дрены.
3. Отсутствие ревизионных колодцев. Данные приспособления необходимы для осмотра и промывки дренажных труб в случае заиливания. Даже правильно спроектированную систему нужно периодически обслуживать: промывать водой под высоким давлением. Если не установить колодцы, при забивке дренажа придется вскрывать траншеи, что по трудозатратам соизмеримо с установкой новой системы.

Чтобы избежать подобных неприятностей, монтаж дренажа следует доверять профессионалам.

Примеры объектов, где выполнено устройство дренажа

Поверхностный дренаж участка в Лобне

Сроки: 1 день

Протяженность: 25 п.м.

Подробнее

Устройство дренажа участка в Дмитрове

Сроки: 2 дня

Протяженность: 65 п.м.

Подробнее

Дренаж участка в Истре

Сроки: 3 дня

Протяженность: 83 п.м.

Подробнее

Дренаж участка в Домодедово

Сроки: 3 дня

Кольцевой дренаж: 150 п.м.

Подробнее

Все проекты

Виды дренажей — советы от профессионалов

Дренаж – это отведение лишней воды с грунта с помощью специальной системы перфорированных труб и дренажных слоев. Виды дренажей разнообразны и могут располагаться на поверхности или на глубине, обустраиваться вертикально или в виде замкнутых окружностей по периметру здания. Виды дренажей подбираются с учетом одновременно нескольких факторов: размеров участка дренирования, особенностей грунта и ландшафта местности, глубины залегания подземных вод.



Виды дренажей.

Для эффективного осушения участка применяют такие виды дренажей:

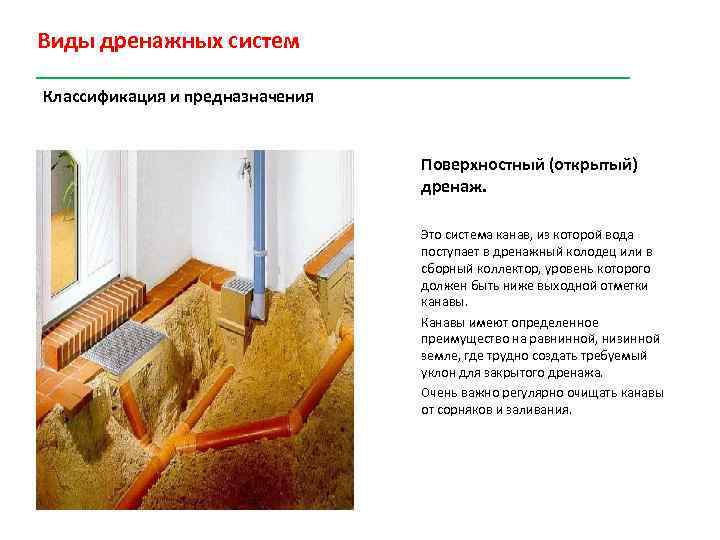

— Открытая система дренирования. На территории участка обустраиваются открытые канавы, с учетом уклона для отвода воды в водосборник. Это самый простой и дешевый вид дренажа, но и менее эффективный, так как стенки канав быстро осыпаются. Чтобы этого избежать, в траншеи укладываются специальные лотки с решетками сверху, и таким образом вода по ним уходит за пределы участка.

— Засыпной вид дренажа. Вырытые канавы засыпаются щебнем, а сверху укладывается дерн. Недостатками является небольшая пропускная способность этого вида дренажа и невозможность провести техническое обслуживание.

— Глубинный дренаж является самым эффективным и долговечным способом осушения участка. В траншеи укладывается геотекстильное полотно, высыпается слой щебня, на него под уклоном укладываются трубы с отверстиями и засыпаются опять щебнем. Все это внахлест укрывается геополотном и засыпается грунтом. Трубы соединяются между собой и ведут в коллектор, где скапливается вся вода. Для удобного обслуживания и чистки системы на каждом повороте труб устанавливаются смотровые колодцы.

Виды дренажей вокруг дома.

Все типы дренажей, которые обустраиваются вокруг дома, обеспечивают надежную защиту фундамента от негативного влияния лишней влаги. Дренажные системы способны защитить подвал от подтопления, а основные конструктивные элементы коттеджа от плесени и разрушения. Виды дренажей для фундамента и дома зависят от особенностей грунта и конечной цели хозяина – обеспечить максимальную гидроизоляцию основанию коттеджа или отвести воду сразу со всего участка.

1. Кольцевой вид дренажа устанавливается вокруг домов, расположенных в основном в местностях с песчаным грунтом. Такая система дренирования имеет замкнутое строение и предполагает отвод лишней воды в коллектор, а потом в любой водоем. Дренажные трубы размещаются на расстоянии минимум 3 метров от основания коттеджа, в противном случае может случиться усадка грунта и разрушение фундамента. Дрены укладываются глубже фундамента на полметра для эффективной защиты основания от влаги. Такой вид дренажа целесообразно использовать для коттеджей, не имеющих подвальных помещений и цоколей.

2. Пристенный вид дренажа применяется в местности с глинистой/суглинистой почвой, которая плохо пропускает воду, а также там, где уровень грунтовых вод и риск подтопления достаточно высок. Этот вид дренажа представляет собой водоотводную систему из перфорированных труб, смотровых и накопительных емкостей-колодцев. Дренажная система идет по периметру дома, на расстоянии не менее полуметра от фундамента. Лучше всего устанавливать ее во время возведения фундамента, чтобы снизить трудозатраты и финансовые вложения. На поворотах труб монтируются смотровые колодцы, которые используются для прочистки системы.

Подобрать виды дренажей, которые оптимально подойдут для вашего конкретного случая, помогут профессиональные специалисты с большим опытом в обустройстве дренажных систем.

Все интересующиеся вопросы можно узнать по телефону
8 (499) 322-96-72

Оставить заявку

Какие существуют три типа дренажных систем?

Дренажные системы необходимы практически в каждой постройке, поскольку повреждение водой может быстро разрушить любое здание. Независимо от того, откуда поступает лишняя вода, надлежащая дренажная система необходима как можно быстрее.

В ваших руках управление сточными водами. Чтобы избежать опасности для здоровья и безопасности, связанной со стоячей водой, независимо от того, имеете ли вы дело с дождевой водой или сточными водами. Вы можете лучше понять дренажные системы ‘ роли и как они функционируют вместе, зная типы дренажных систем.

Типы дренажной системы

Благодаря этому вы можете выбирать из различных дренажных систем в зависимости от ваших потребностей, но все они выполняют одну и ту же функцию.

Ваш выбор будет обусловлен хорошо спроектированной линейной дренажной системой с учетом времени установки, стоимости и производительности. Вы должны знать обо всех различных дренажных системах на рынке, чтобы принять взвешенное решение. Тогда решите:

• Поверхностный дренаж

Водоотводные каналы и канавы удаляют лишнюю воду с поверхности земли. Наклоны к дорожке могут быть созданы путем выравнивания или придания формы поверхности земли. К ним относятся открытые дрены, ложбины, дамбы и заросшие травой ручьи на поверхности земли. Монолитный траншейный дренаж является прекрасным примером поверхностной дренажной системы .

• Дренажная система на склоне

Дренаж на склоне отводит текущую воду от строения через дренажную систему на склоне . Трубы используются для перемещения вниз по склону для достижения этой цели. Так как она закреплена под наклоном, установленная линия максимально быстро отводит воду от конструкции.

• Подземная дренажная система

Грунт под верхним слоем используется для устройства систем подпочвенного дренажа . Излишняя вода отводится от фундамента через французский дренаж. Для установки подземных дренажных труб выкапывают траншеи. В зависимости от требований заказчика и расположения водосточного желоба компания Restore Pipe Systems предлагает несколько вариантов решения для подземного дренажа.

• Водосточная труба и водосточная система

Это первая линия защиты водосточных желобов и водосточных систем от перенасыщения ливневыми стоками. Вылейте воду по алюминиевой трубе в бочку для дождевой воды или другую емкость. Цель состоит в том, чтобы отвести воду с улицы или тротуара и направить ее в другие дренажные системы . Водосточные желоба или подземные стоки могут соединять воду с подземной канализационной системой.

Факторы, которые следует учитывать при выборе правильной дренажной системы

Многие различные дренажные системы работают вместе, удаляя воду и направляя ее в нужное место. Когда речь идет об охране и сохранении водных ресурсов, дренажных систем часто упускают из виду. При выборе дренажной системы необходимо учитывать множество переменных.0006 лучше всего подходит для вашего дома:

1. Продолжительность дождя в вашем районе
2. Крутой склон местности
3. Время установки и производительность
4. И наличие специалиста по дренажу.

Вам нужен профессиональный специалист по дренажу? Пожалуйста, свяжитесь с нами для консультации по подходящим дренажным системам для вашего проекта.

С помощью наших специалистов вы сможете воспользоваться всеми преимуществами Restore Pipe Systems, не сталкиваясь с недостатками других дренажные системы . Позвоните в Restore Pipe Systems прямо сейчас, и мы обслужим вас наилучшим образом.

4 типа дренажей (в чем разница?)

ByLexi Fogle 22 июля 2022 г. 22 июля 2022 г.

Типов дренажей

быть полезным для вас и вашего дома. Существует четыре основных типа стоков; желоба и водосточные трубы, дренажная система склона, поверхностная дренажная система и подземная дренажная система. Все эти четыре типа различны по-своему, но имеют одну главную цель. Эта цель состоит в том, чтобы отвести воду от вашего дома и вашего двора.

Это предотвратит повреждение водой, лужи, воронки и многое другое. Итак, какой тип дренажа лучше всего подходит для вашей ситуации?

Содержание

Водосточные трубы и водосточные желоба

Водосточные желоба и водосточные желоба работают вместе для отвода воды с крыши на землю. Водосточные желоба выравнивают вашу крышу и собирают дождевую воду, чтобы она могла стекать в ваши водосточные трубы. Желоба и водосточные трубы легко забиваются мусором, таким как ветки деревьев, листья и другие частицы. Они наиболее полезны во время штормов с большим количеством дождя и сильным ветром. Ваши водосточные трубы позволяют правильно стекать большому количеству воды от ливневых дождей. Этот тип водостока позволяет воде стекать с крыши на землю или тротуар.

Дренажная система на склоне

Дренажная система на склоне представляет собой тип дренажа, устанавливаемого на склоне. Это позволяет воде естественным образом проникать из вашего дома. Обычно они изготавливаются из пластика, бетона или стали. Они идеально подходят для участков с большим уклоном.

Поверхностная дренажная система

Поверхностная дренажная система состоит из каналов и канав. Эти типы дренажей идеально подходят для очень плоской земли. Без надлежащего дренажа на равнине дождевая вода может создать лужи во дворе. Они используются не только для плоских дворов, но и для подъездных путей и других пешеходных дорожек. Они создаются путем рытья канав во дворе для стока лишней воды.

Подземная дренажная система

В отличие от поверхностных дренажей, подземные дренажи находятся под землей. Их назначение – отводить лишнюю воду из почвы. Это полезно не только для вашей почвы, но и помогает растениям, зарытым в нее. Деревья и другие растения будут гнить, если они подвергаются воздействию слишком большого количества воды. Подземные дренажи предотвращают это, удаляя лишнюю воду из земли.

Заключительные мысли

Теперь, когда вы знаете четыре типа стоков, вы можете определить, что есть в вашем доме.
