Виды дренажи: Дренаж. Система дренажа. Типы: поверхностный (линейный и точечный)

Какие виды дренажа для участка бывают и в чем разница? | Стройка и дизайн | Дача

14.01.2018 14:48

Мария Волуйская

Примерное время чтения: 4 минуты

3914

Сюжет Вопросы, ответы на которые вы всегда хотели узнать

Категория:  Сад и огород

Дренаж представляет собой инженерное сооружение, которое включает в себя объединённую систему труб и траншей. Размещается дренажная система как на определённом участке территории, так и по всей её площади. Назначение этой системы — отвести и собрать лишнюю воду за пределы владения.

В каких случаях рекомендуется делать дренаж?

Строители рекомендуют делать дренажную систему владельцам следующих территорий:

• на которых преобладает глинистая почва, которая плохо впитывает влагу;
• расположенных в низинах, областях с обильными подземными водами, долинах рек, на осушенной болотной местности;
• которые регулярно подтопляются сильными дождями или стаявшим снегом.

Всё это может привести к затоплению всего участка или же появлению больших луж на отдельных территориях. Следствие этого — порча и гибель растений, которые есть на участке: цветов, деревьев и кустарников, а также урожая. Некоторые могут столкнуться с затоплением погребов, цокольных этажей дома и других построек. Эта ситуация грозит порчей строений из-за размножения в них плесени и грибков, гниением деревянных конструкций.

Как пишут эксперты источником лишней воды на участке могут быть поверхностные воды, которые образуются при обильных осадках, подземные воды, имеющие сезонность уровня (весной выше, зимой — ниже) и верховодка — подземные воды, которые не могут полностью уйти в почву, так как встречают на своем пути преграду, чаще всего глиняные пласты.

Когда лучше делать дренаж?

Специалисты отмечают, что дренаж требует большого объёма земельных работ, поэтому его лучше делать на этапе обустройства участка, когда не нём ещё нет множества построек и не высажены растения. Но возможно строительство дренажной системы и тогда, когда участок уже полностью обжит. В этом случае размещать элементы системы придётся уже ориентируясь на все объекты, которые размещены на участке.

Какие есть виды этой системы?

В зависимости от объёма воды, который нужно отвести с участка, и места её локализации устанавливаются различные виды дренажной системы.

По способу установки дренаж бывает:

• глубинным (закрытым).

Это классический вид дренажной системы, которая состоит из труб, в которые попадает собравшаяся на поверхности вода, и колодцев, куда вся эта вода стекает. Трубы помещаются в прорытые канавы — обычно есть более широкая центральная траншея и более узкие, примыкающие к ней. Сверху трубы засыпаются песком и гравием. Вода, которая стекает по грунту, попадает в эти слои, а затем и в трубы за счёт множества проделанных в них отверстий. Затем по трубам вода собирается в оборудованные колодцы либо в сточную канаву, овраг, близлежащий водоем. Такой вид системы, как правило, обустраивается для снижения уровня грунтовых вод и отвода их за пределы территории участка;

• поверхностным (открытым).

Это наиболее простой вид дренажа, который не требует масштабных земляных работ. Его ещё называют ливневым дренажем — он подразумевает создание водоотводов — канав, которые впоследствии не засыпаются гравием, песком и землёй. Они остаются открытыми либо закрываются декоративными решетками для защиты системы от крупного мусора. Эксперты в дренажном строительстве рекомендуют устанавливать открытые системы для отвода поверхностной воды, например, атмосферных осадков.

По типу реализации выделяют следующие виды дренажной системы:

• лучевая (горизонтальная) — используется для отвода воды со всей территории или её части. При лучевой схеме к центральной трубе примыкают более узкие трубы, внешне она напоминает ёлочку. Этот способ строительства дренажа используется на участках с большой плотностью застройки, лучи проходят мимо деревьев и сооружений на участке;

• пристенная (вертикальная) — вода отводится от стен здания.

Канава располагается на расстоянии более 1,5 метра от фундамента и углубляется на 5-10 см ниже пола подвального этажа. Система включает нескольких колодцев, которые при помощи специальных насосов отводит воду с территории участка;

• кольцевая — трубы замыкаются в кольцо вокруг объекта, например, дома. Такая система сложна в исполнении, говорят специалисты, так как необходимо сильно заглублять дренажные трубы — на 20-30 см ниже уровня грунтовых вод.

дачный участокдренажная система

Следующий материал

Самое интересное в соцсетях

Новости СМИ2

Что такое дренаж, виды дренажа | Разное

Объемы частного строительства растут год от года. Зачастую домовладельцы и дачники не всегда могут выбирать участок с идеальным гидрогеологическим расположением. Во многих районах нашей страны почвы состоят из глины и суглинка. Ярким примером тому может служить Подмосковье. К проблеме почвы так же прибавляются такие факторы, как большие снега, высокий уровень талых вод, обильные дожди и т. д.



Стоит иметь в виду, что водный баланс участка может измениться и нарушится и силами домовладельцев. Причинами может послужить высотная перепланировка участка, ливневый водосброс с кровли большой площадки, водонепроницаемые покрытия двора, пруды и бассейны, альпийские горки, массивные заборы и т.д.



При наличии на участке лишней воды происходит переувлажнение почвы, в результате чего начинают болеть растения, происходит деформация отмосток, мелких фундаментов и дорожек, образуются наледи, затапливаются подвалы, появляется плесень и грибок, увеличивается популяция насекомых. Самое главное рассчитывать, что все эти неприятности временные не стоит. Со временем они могут перерасти в настоящее стихийное бедствие.



Оптимальным решением этой проблемы является изготовление дренажа на участке. Дренированием называется гидротехническое сооружение системы искусственных путей для отвода грунтовых и осадочных вод за пределы участка. Идея организации дренирования участка заключается в том, что по участку устраивается сеть глубинных или поверхностных каналов, которые располагаются под наклоном. Вода попадает в каналы через специальные отверстия и уходит в канаву, которая соединяется с оврагом, либо в засыпанный щебнем котлован, где она постепенно впитывается в землю. Если моментальный отвод влаги невозможен, тогда вода попадает в дренажный колодец отстойник, откуда она впоследствии откачивается насосом.



Ливневая канализация обычно не соединяется с дренажной системой, дождевая вода ведется отдельными линиями с идентичным уклоном параллельно основному дренажу. Дренирование участка необходимо для защиты участка от разрушения.



Типы дренажа

Прежде чем начать работы по дренированию участка необходимо грамотно выбрать тип наиболее подходящей для конкретного места дренажной системы.

Открытый дренаж

Открытый дренаж является главным соперником трубного дренажа. Эта система считается оптимальной для почвы, которая медленно впитывает влагу, идеально подходит для глинистых и суглинистых почв. Открытый дренаж – это простой и недорогой способ осушения, принцип которого заключается в устройстве сети канав различной ширины, глубины и формы сечения.

Сердцем системы является центральная дрена, по бокам которой располагаются полевые каналы. Эти каналы представлены в виде древовидной системы, под прямым углом друг к другу. Центральная дрена глубже и крупнее боковых. Каналы могут быть засыпаны фильтрующим материалом. Для сбора песка и мусора на дне канав располагают специальные улавливающие емкости.

По типу размещения канавы могут быть параллельными и случайными. Защита большой территории участка получила название линейного дренажа. Как вариант для локального удаления воды применяются точечные дренажи, для отвода от выходной трубы кровельного ливневого желоба.

Поверхностный дренаж оправдан для участков с небольшим естественным склоном, когда предполагается, что вода будет выведена в течение 1-2 суток. Открытый дренаж имеет ряд недостатков. К ним можно отнести неприглядный внешний вид, энергозатратный монтаж, необходимость грамотного размещения большого количество поднятой земли. Земляные работы делают такой дренаж недорогим.

Определенные сложности могут возникнуть с уходом за открытым дренажем. После проливных дождей в системе могут появиться иловые наросты и другие заторы, которые необходимо своевременно обнаружить и вовремя удалить. Некоторые растения, такие как тополь, ива, рогоз должны быть полностью удалены с участка. Засыпаемый дренаж служит 4-8 лет, далее необходима его замена. Время от времени открытый дренаж требует восстановления и выравнивания уклонов.

Вертикальный дренаж

Этот способ дренирования применяется очень редко. Вертикальный дренаж подразумевает размещение в определенных точках участка специальных сборных колодцев, отстойников и скважин, обычно в критических зонах, проблемных подвалах и шахтах. По мере наполнения данных емкостей вода выкачивается дренажными насосами с поплавковыми включателями. Вертикальный дренаж применяется, когда участок не имеет уклона, а линейный глубинный отвод по трубам затруднен, т.к. нет удобных точек слива сточной воды.

Такой дренаж считается самым простым в устройстве и не требует больших материальных вложений. Однако для нормального бесперебойного функционирования дренаж должен быть правильно спланирован. Одним из вариантов вертикальной дренажной системы является лучевая система, когда сборные шахтные колодцы дополняются подземными каналами. Лучевой дренаж редко применяется в частном строительстве.

Глубинный закрытый дренаж

Этот вид дренажа является самым востребованным и удобным. Такая система идеально подходит для любых участков, в том числе с избыточной влажностью или высоким уровнем грунтовых вод, а так же в местах, где нет возможности соорудить поверхностный отвод. Закрытый дренаж считается долговечным и наиболее эффективным. Срок его службы превышает 50 летний рубеж. На глинистых и суглинистых участках дренажные трубы закладываются, даже если отсутствуют явные проблемы. Это делает для профилактики.

Глубинный дренаж относится к горизонтальному линейному типу, но не исключается его точечное применение. Главным элементом данной системы осушения являются дрены в виде керамических или полимерных труб, диаметр которых не меньше 110 мм, которые монтируются с горизонтальным уклоном в сторону естественного тока воды.

Дрены в глубинном дренаже располагают в виде «елочки» на глубине 1 метра, они лежат на песчано-щебневой подушке. На поворотах труб располагаются ревизионные колодцы. Если территория большая, и общая длина дренажа превышает 300м, то применяется центральная отводная дрена с увеличенной площадью сечения. Для площади до 20 соток используются одинаковые по размеру трубки.

Другие виды дренажей

Если на территорию приусадебного участка бывают сильные приливы грунтовых вод со стороны, то сооружается перехватывающая система, в этом случае дрены располагают по всему периметру участка.

Сопутствующий дренаж применяется для защиты длинных строений, канав и тоннелей различного назначения, а так же всевозможных коммуникационных магистралей, которые расположены под землей. Такие дрены располагаются вдоль защищаемого участка. Возле здания используют пристенный дренаж.

Особого внимания заслуживает кротовый дренаж, предназначенный для предварительного осушения участка. В этом случае обустраиваются особые полости для гравитационной локализации лишней воды.

В наиболее сложных ситуациях, либо при высоких требованиях к заболоченной области проблема решается с помощью пластового дренажа. Это когда по всей заболоченной территории устраивают углубленные наклоненные пласты из щебня и песка.

Трубка дренажная — Статьи

Трубка дренажная

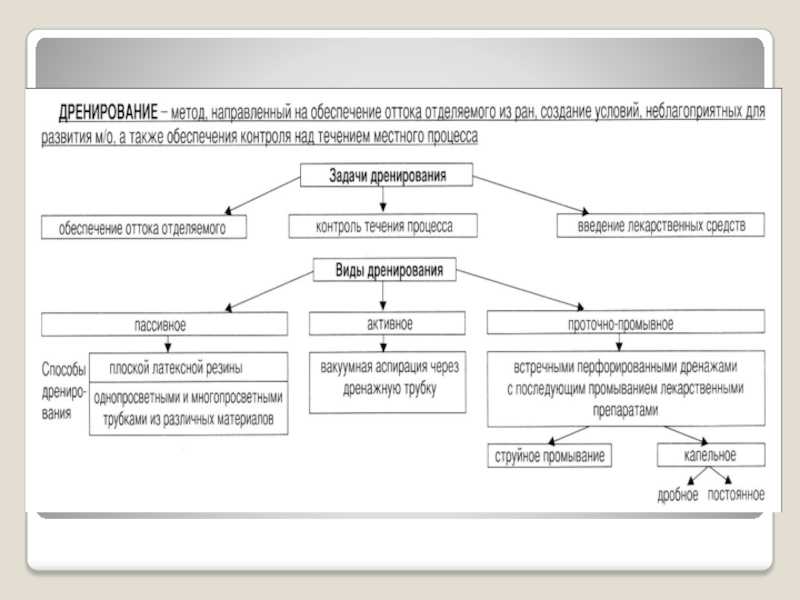

Медицинский дренаж — это лечебная методика, позволяющая выводить патологические жидкости (гной, экссудат) из полостей, полых органов и ран различного размера и глубины с помощью медицинских инструментов: тампонов, полос и трубок. Он используется в общей хирургии, в процессе антибактериальной терапии, для промывания с аспирацией гнойных полостей. Грамотное дренирование обеспечивает эвакуацию содержимого, способствуя отторжению некротических масс. При его использовании заживление и регенерация проходит гораздо быстрее. Кроме этого, дренаж позволяет вводить в рану лекарства и протеолитические ферменты. Через дренажную трубку можно производить и активное дренирование (аспирационное  дренирование).

Для изготовления трубчатых дренажей используются специальные дренажные трубки.

Разновидности дренажных трубок

Трубчатые дренажные конструкции состоят из трубок разной длины, диаметра (от 0,5 до 2,0 см) и с различной толщиной стенок. На их поверхностях предусмотрены специальные боковые отверстия, располагающиеся по спирали, размеры которых не превышают диаметра самой трубки. В некоторых моделях предусмотрена встроенная в стенку рентгеноконтрастная полоса.

Производители выпускают монолитные, двойные, двухканальные и многоканальные дренажные трубки. По ним эвакуируется содержимое постоперационных ран и полостей. С помощью дренирования также проводится промывание раны или полости жидкими антисептиками. Сроки нахождения трубки в ране или полости зависят от характера хирургического вмешательства и устанавливаются лечащим врачом. Обычно трубчатые дренажи удаляются на 5-8 день через рану или проколы рядом с ней.

Различают следующие виды трубчатых дренажей:

• Микроирригатор — трубка, диаметр которой составляет 0,5-2 мм. На ней отсутствуют боковые отверстия. Данный вид дренажа применяют с целью введения лекарств в полости.
• Закрытый дренаж — это трубка, с зажимом на свободном конце. Его применяют для введения лекарств или эвакуации содержимого раны и полости посредством шприца.
• Открытый дренаж — это трубка, свободный конец которой опускается в герметичный пакет или емкость с антисептическим раствором, которая располагается ниже тела пациента.

Материалы для дренажных трубок и их характеристики

Дренажные трубки бывают резиновые, поливинилхлоридные, силиконовые и латексные. Они могут быть одинарными, двойными, складными и т.д. Дренаж после хирургического вмешательства предполагает использование силиконовых трубок. По своей эластичности, упругости и устойчивости к физиологическим жидкостям они не уступают трубкам из натурального латекса и значительно превосходят поливинилхлоридные (ПВХ) изделия. Гладкость внутренней поверхности, биологическая инертность и биологическая стабильность материала позволяет увеличить сроки нахождения силиконовых дренажных систем в постоперационных ранах.

Важным плюсом также является то, что силиконовые трубки устойчивы к любым способам дезинфекции, их можно многократно подвергать предстерилизационной очистке и стерильной обработке с помощью горячего воздуха и парового метода стерилизации (автоклавирования) по ГОСТ 42-21-2- 85, поскольку они термостойкие и выдерживают температурный диапазон от -60°С до +200°С (кратковременно до +300°С), сохраняя свою прочность, эластичность и другие качественные характеристики.

Силиконовая трубка обладает следующими свойствами:

• устойчивость к механическим воздействиям;
• устойчивость к воздействию высоких температур;
• устойчивость к излому и высокая прочность на разрыв;
• хорошая гибкость и повышенная эластичность;
• экологически безопасность и долговечность;
• устойчивость к воздействию высококислой и других сред организма;
• высокая сопротивляемость к сдавливанию (выдерживает давление до 7 атм).

Силиконовые шланги имеют абсолютно гладкую поверхность и очень податливы.

Для дренажа используют трубки различной жесткости.

Производство силиконовых дренажных трубок

Силиконовые трубки для дренажных систем изготавливаются из медицинской силиконовой (кремнийорганической) резины. В композиционный состав не входят пластификаторы и токсичные добавки.

В процессе производства одно- и многоканальных силиконовых дренажных трубок разного поперечного сечения применяются различные методы:

• экструзионный метод;
• прессовый метод;
• метод окунания.

Современные инновационные технологии позволяют получить биоинертный и биостабильный материал с уникальными поверхностными свойствами, необходимыми при контакте с кровью и другими средами.

Установка и подшивание дренажей

Установка трубчатых дренажей является стандартной процедурой во всех областях хирургии: дренажную трубку вводят через рану или специальный разрез. Существует множество техник подшивания дренажа к коже для предупреждения его выпадения. Методика, отвечающая всем необходимым требованиям, включает в себя следующие шаги:

• рядом с местом установки дренажа делают простой узловой шов;
• вокруг трубки завязывают штыковой узел;
• сверху дренажа формируют петлю, а снизу продевают длинный конец, движение повторяют несколько раз, затягивая петлю;
• при использовании трубки маленького диаметра следует следить за тем, чтобы не перекрыть ее просвет при затягивании узлов;
• оставшейся короткой нитью завязывают два контрольных узла;
• концы ниток обрезаются – дренаж надежно закреплен.

Все дренажные трубки используются однократно, после чего утилизируются. Трубчатые дренажи вводит в рану или полость только врач.

Стерилизация одноразовых дренажных трубок

Благодаря высокой термостойкости и гидролитической стойкости дренажные трубки можно стерилизовать различными методами и подвергать кипячению.

• Трубки для дренирования из силикона или полихлорвинила сворачивают колечком и закладывают в бикс. Стерилизация автоклавированием осуществляется при давлении 1,1 атм в течение 45 мин.
• Изделия помещают в чистую эмалированную или полиэтиленовую ёмкость и заливают рабочим раствором первомура.
• Через 10 минут раствор сливают, а изделия промывают дважды в течение 5-6 минут изотоническим раствором натрия хлорида.
• Затем трубки переносят в стерильные полотенца или простыни, используют сразу или по мере надобности. Для хранения трубок может использоваться раствор антисептика.

Перед введением дренажную трубку необходимо промыть стерильным изотоническим раствором или дистиллированной водой и обязательно проверить:

• на прочность;
• на проходимость.

Где купить дренажную трубку

Компания Главмед предлагает большой ассортимент наборов для дренирования, в том числе дренажных трубок из силикона и ПВХ, что позволяет подобрать подходящую модель для любого пациента и вида дренирования. Мы реализуем медицинскую продукцию только проверенных производителей, качество которой не вызывает сомнений. Каждое одноразовое изделие для дренирования проходит жесткий контроль качества.

ООО Главмед имеет многолетний опыт работы по оснащению лечебных и исследовательских учреждений медицинским оборудованием и расходными материалами самого высокого качества. Мы сотрудничаем как с Государственными, так и коммерческими медицинскими организациями Российской Федерации и стран СНГ. Заказы принимаются оперативно, доставка товара производится в самые короткие сроки. Наши компетентные сотрудники всегда готовы ответить на все интересующие вас вопросы.

Каким должен быть дренаж, чтобы ваш участок не затопило — ТЕХНОНИКОЛЬ

Обустраивая свой участок, так или иначе приходится на чем-нибудь экономить. Но если вы замечаете регулярные затопления на участке, значит вам точно нужно сделать качественный дренаж. Рассказываем, что это такое и как создать действительно надежную и долговечную систему.

Что такое дренаж и для чего он нужен

Дренажная система – это техническое сооружение, которое отводит избыток естественных вод (грунтовых, талых и дождевых) за пределы участка. Обычно она состоит из сети труб, колодцев и, при необходимости, насосов.

Дренаж предотвращает множество серьезных проблем, не только надоевшие лужи:

• не позволяет воде добраться до фундамента, чтобы дом не «поплыл» и бетон не треснул из-за морозного пучения;
• не дает воде попадать в подвал или цокольный этаж, чтобы не появились сырость, плесень и грибок;
• при наличии септика на участке не позволяет грунтовым водам «выдавливать» его из земли и размывать выгребные ямы;
• не дает воде застаиваться на участке, чтобы почва не страдала от переувлажнения и корни растений не гнили;
• не позволяет размывать плодородный слой почвы.

В каких случаях его нужно делать

По законам физики, вода после дождя или таяния снега будет под силой тяжести искать более низкое место. Если его нет, она пропитывает грунт, что приводит к его переувлажнению.

Дренаж необходим во множестве случаев:

• если участок расположен в низине, то есть в наиболее низком месте на территории – вода с других участков будет стекать и скапливаться у вас;
• если участок с сильным уклоном – потоки уходящей воды будут размывать плодородный слой почвы;
• если на участке преобладает глинистая или суглинистая почва, которая склонна к морозному пучению, – после любых осадков вода в ней будет застаиваться. Или плодородный верхний слой грунта будет пропускать ее глубже и вода будет сохраняться в самой почве;
• если у вас высокий уровень грунтовых вод, регулярно возникают сезонные затопления или участок находится на водоносном пласте;
• если рядом с участком болотистая местность;
• если участок расположен в пойме реки – могут возникать затопления, подмытие грунта и повышение уровня грунтовых вод.

Какие бывают виды дренажа

При выборе дренажной системы лучше всего ориентироваться на простые и эффективные с технической точки зрения варианты. Чем меньше элементов в системе, тем она надежнее и тем дольше прослужит без вашего вмешательства. Однако, не стоит забывать и о конкретных гидрогеологических условиях на вашем участке – это также определяет выбор дренажной системы.

Поверхностный дренаж нужен для отвода воды после осадков . Его делают вокруг дома и других построек, в том числе гаража и площадок.

Он может быть:

• Точечным – сбор воды с какого-то определенного места. Например, под водостоками, перед дверью в гараж, под садовыми кранами для полива.
• Линейным – сбор воды уже с большей площади. Он состоит из сети лотков и каналов, которые смонтированы с уклоном. Также при необходимости монтируют смотровые колодцы, чтобы контролировать систему и чистить ее, защитные решетки и пескоуловители.

Глубинный дренаж – это уже сеть дренажных труб, которые прокладывают там, где необходимо снизить уровень грунтовых вод. Трубы укладывают с уклоном в сторону, куда будет стекать вода: в коллектор, колодец или водоем. Дренаж закладывают ниже уровня подошвы фундамента здания или по периметру всего участка на глубину 1–1,5 м.

Трубы также могут укладывать в середине участка с рассчитанным интервалом между ними – в виде елочки. Тогда все они направлены к главной отводящей трубе.

Если необходимо, можно совмещать оба вида дренажных систем, чтобы как можно эффективнее решать проблему избытка воды. В любом случае главное – не забывать про пристенный дренаж. Он защищает фундамент и подвал от напора грунтовой воды и когда участок затоплен. А состоит он из дренажной мембраны и дренажной трубы или сети дренажных труб в траншеях вдоль стен фундамента.

Для качественного дренажа отлично подойдет профилированная мембрана PLANTER Geo со слоем термоскрепленного геотекстиля Typar SF27. Он устойчив к заиливанию в отличие от некоторых других видов геотекстиля, которые могут забиваться пылью и частицами грунта, после чего дренажная система перестает со временем работать.

Еще бывает пластовый дренаж – это самый сложный вид и его используют, когда другие системы не справляются и не снижают уровень грунтовых вод (например, если участок расположен на водоносном пласте). Он представляет собой подушку из песка, щебня или гравия, а также пористых материалов (например, которую укладывают на водоносный грунт под фундамент постройки и объединяют уже с трубами кольцевого или пристенного дренажа. Пластовый дренаж защищает от капиллярной влаги, подземных вод и эффективно отводит воду.

Как обустроить дренажную систему

Дренаж относится к сложным инженерным объектам. Поэтому, если у вас нет соответствующего образования и опыта, лучше доверить это дело профессионалам.

Но вы можете контролировать процесс: следить, чтобы работники ничего не упустили и все сделали правильно. Например, перед тем как выбирать вид дренажной системы, нужно определить рельеф участка, тип грунтов и уровень грунтовых вод. Для этого проводят геолого-геодезические исследования.

Также нужны гидрологические изыскания, чтобы получить всю информацию о том, как водные объекты вблизи участка, например, реки, ручьи и грунтовые воды, могут повлиять на его территорию.

Перед тем, как приступить возведению дренажной системы, у вас на руках должны быть:

• подробный план расположения всех строений на участке – дом, гараж, дорожки, теплицы, хозпостройки, беседки, бытовки;
• схема расположения коммуникаций и инженерных сетей на участке;
• данные геодезических и гидрогеологических изысканий, в том числе данные о составе и типе грунтов, данные о почвенных слоях;
• план участка с учетом особенностей рельефа;
• планы и разрезы по фундаментам строений, с указанием глубины их заложения.

Дальше стоит заказать проект дренажной системы. Его состав будет зависеть от особенностей и сложностей гидрогеологических условий на вашем участке и его рельефа. И, конечно же, проектирование дренажных систем должно проводиться с соблюдением всех нормативных документов, например СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».

Со всеми исследованиями и готовым проектом дренажной системы вероятность ошибок снижается к минимуму, так что вы будете долгие годы спокойно наслаждаться комфортом на участке.

Виды дренажей по конструкции, глубине

Содержание

1. Типы по глубине залегания
2. Классификация по конструкции
3. Монтаж разных видов

Разработка системы отвода грунтовых вод от фундамента является первостепенной задачей для большинства домовладельцев. Существуют различные виды дренажей, конструкция каждого из них используется в строительстве для достижения определенных целей.

Типы по глубине залегания

Дренаж – это система для отвода грунтовых вод или их разветвления по участку при помощи специальных водопроводов (дренов). Он выполняет множество необходимых функций, начиная от защиты подвала и несущей системы фундамента от подтапливания, и заканчивая обеспечением нормального естественного полива растений.

По глубине залегания бывают такие виды канализационных дренажей:

1. Поверхностный;
2. Подземный.

Поверхностные отличаются простотой своей конструкции. На участке использование этих систем необходимо для отвода атмосферных вод, к примеру, после дождя. Главным их достоинством является то, то дрены легко просматриваются и при необходимости очищаются. Они могут быть закрытого и открытого типа. Закрытые оснащаются защитной решеткой, которая препятствует попаданию в дренаж листьев или грязи. Открытые часто декорируются под пруд, придавая изюминку ландшафтному дизайну. Стандартно глубина поверхностных дренажей редко превышает 100 сантиметров, но при необходимости их можно немного углубить, чтобы контролировать поток верховодки.

Фото — поверхностный открытого вида

Подземный зачастую имеет более сложное устройство. Он используется для отведения воды от подвалов или орошения земли на участке, которая находится на возвышенности. За счет того, что глубина залегания может находиться в диапазоне от 1,5 метров до 3, они применяются для отвода глубинных грунтовых вод.

Классификация по конструкции

И поверхностный, и подземный дренаж могут иметь различное конструктивное исполнение. Поверхностные бывают такого вида:

1. Линейные;
2. Точечные.

В большинстве современных домов устанавливаются линейные дренажи, они максимально эффективны в работе. В них дрены помогают уводить паводковые воды от фундамента, деревьев, подсобных помещений посредством земляных каналов. Эти каналы могут уходить в септик или выводить излишнюю жидкость просто за пределы участка.

Фото — поверхностный

Точечные или местные более просты в создании. Они располагаются только в низинных точках участка, благодаря чему не требуют больших затрат средств и сил для обустройства. Представляют собой не привычные дренажи, а скорее отдельно установленные колодцы, которые могут быть открытого и закрытого типа. Помимо этого многие специалисты рекомендуют создавать искусственные углубления вдоль подпорных стенок, наружных канализаций и водопроводов и т. д.

Виды подземных систем:

1. Вертикальные;
2. Горизонтальные;
3. Комбинированные.

Вертикальные считаются самыми сложными из всех описанных видов. Они представляют собой сложную конструкцию, в которой в качестве ливневых дренов установлены вертикальные шахты. Из них вода попадает в магистраль, откуда выводится в септик.

Фото — схема вертикального

Горизонтальный дренаж – это простая система, подобная поверхностной, но установленная на более высокой глубине. Он может быть засыпным, закрытым дорожками или оборудованным специальными трубами с отверстиями. Все эти типы часто применяются для создания естественного осушения земли.

Фото — комбинированный

Видео: Как сделать дренаж почвы на даче
https://www. youtube.com/watch?v=rgEwEd4AtHU

Монтаж разных видов

В зависимости от количества и потребностей, можно использовать разные способы установки системы. Если поверхностный дренаж монтируется чаще всего просто по периметру здания, то подземный имеет более широкий спектр применения. По установке глубинный дренаж бывает:

1. Кольцевой;
2. Пристенный;
3. Пластовый.

Кольцевой необходим для осушения подвалов и фундаментов. Он не приближается к стенам здания, но позволяет контролировать количество осадков (как талых, так и дождевых вод). Его удобнее всего использовать на песчаном грунте или суглинках, где не требуется особых усилий для мелиорации. Свое название он получил благодаря особой конструкции. Все дрены замыкаются в единую систему – кольцо без применения септических колодцев. Лишняя влага сама при помощи отверстий в трубах уходит в более глубокие слои земли.

Фото — подвид кольцевого

Пристенный необходим для защиты дорог, домов, растений и т. д., которые расположены на глинистой почве. Он размещается практически под периметров осушаемого здания или другой постройки и обеспечивает максимальную эффективность при относительной простоте конструкции. В зависимости от типа здания и участка разрешается совмещать кольцевые и пристенные дренажи. Вода с их помощью собирается и частично переправляется отверстиями в дренах в глубинные слоя земли, оставшаяся влага скапливается в колодцах, установленных на определенном расстоянии от стен.

Фото — классический пристенный

Если требуется установка водопроводной системы, которая предупредит любое проникновение влаги в подвал или дом в условиях водоносного пласта, то используется пластовый дренаж. Это самая сложная система их всех перечисленных. Этот вид системы можно назвать искусственным прудом, который установлен в самой низкой точке участка. Его стенки укреплены глиной, щебнем или песком, к ним походят магистральные дрены, которые разветвлены по всему участку. Собирающаяся влага может использоваться для полива или других технических потребностей.

Фото — пластовый вид

Без специальной автоматики, т. е. «на глаз» очень сложно определить, какой именно вид дренажа необходим. Перед началом монтажа любой системы требуется обязательно проконсультироваться с геодезистами Вашего региона.

Читайте также:

Что такое дренаж фундамента

Основные задачи дренажной системы и необходимость установки труб

Как сделать дренаж вокруг дома

Руководство «Руководство по проектированию дренажей зданий и сооружений»

ПРАВИТЕЛЬСТВО МОСКВЫ

МОСКОМАРХИТЕКТУРА

РУКОВОДСТВО
ПО ПРОЕКТИРОВАНИЮ ДРЕНАЖЕЙ
ЗДАНИЙ И СООРУЖЕНИЙ

2000

1. Разработано ОАО «Моспроект» (инж. Кискин Л.К, Чернышев Е.Н., Ковыляев В.М.).

2. Подготовлено к изданию Управлением перспективного проектирования и нормативов Москомархитектуры (инж. Ионин В.А., Щипанов Ю.Б.).

3. Утверждено и введено в действие указанием Москомархитектуры от 20. 11.2000 № 48

СОДЕРЖАНИЕ

Введение. 2 Область применения. 2 Общая часть. 2 Типы дренажей. 3 Исходные данные для проектирования дренажей. 3 Общие условия выбора системы дренажа. 4 Головной дренаж.. 4 Систематический дренаж.. 5 Кольцевой дренаж.. 6 Пристенный дренаж.. 6 Пластовый дренаж.. 7 Дренаж подземных каналов. 7 Дренаж приямков и заглубленных частей подвальных помещений. 7 Другие виды дренажей. 8 Трасса дренажа. 9 Продольный профиль дренажа. 9 Расстановка смотровых колодцев. 9 Устройство выпусков. 9 Совмещение дренажа с водостоком. . 10 Трубы.. 10 Дренирующие конструкции и фильтры дренажей. 10 Трубофильтры.. 11 Колодцы.. 11 Песчаные призмы.. 11 Колодцы-фильтры.. 11 Конструкция пластового дренажа. 12 Насосные станции (установки) для откачки дренажных вод. 12 Приложения: 14 Перечень нормативных и других документов, на которые имеются ссылки. 14 Рис. 1 Дренаж совершенного типа. 15 Рис. 2 Дренаж несовершенного типа. 15 Рис. 3 Схема головного дренажа. 16 Рис. 4 Схемы засыпки траншей с фильтрующей призмой дренажа несовершенного типа. 16 Рис. 5 Комбинированный дренаж с вертикальным самоизливающимся колодцем.. 16 Рис. 6 Схема берегового дренажа. 16 Рис. 7 Схема систематического дренажа. 17 Рис. 8 Схема кольцевого дренажа. 17 Рис. 9 Схема пластового дренажа. 17 Рис. 10 Схема прокладки дренажа над водостоком.. 18 Рис. 11 Труба асбестоцементная с водоприемными отверстиями и с заделкой стыков. 18 Рис. 12 Труба поливинилхлоридная с водоприемными отверстиями и с заделкой стыков. 18 Рис. 13 Труба гофрированная из полиэтилена низкого давления с водоприемными отверстиями заводского изготовления. 19 Рис. 14 Пристенный дренаж с применением поливинилхлоридных труб на бетонном основание и дренажной оболочки «Дрениз». 19 Рис. 15 Пристенный дренаж с применением асбестоцементных труб на свайном основании с засыпкой пазух песком.. 19

До настоящего времени проектные организации, осуществляющие проектирование дренажных систем (далее дренажей) в г. Москве, руководствуются «Временными указаниями по проектированию дренажей в г. Москве (НМ-15-69)», разработанными в 1969 г. «Моспроектом-1» и «Мосинжпроектом».

За время практического использования «Временных указаний» появились новые конструкции дренажей, основанные на применении современных материалов, накоплен как положительный, так и отрицательный опыт проектирования и строительства дренажей, что обуславливает необходимость разработки нового нормативного документа.

«Руководство» предназначено для использования при проектировании и строительстве дренажей зданий, сооружений и каналов подземных коммуникаций, расположенных в микрорайонах жилой застройки, а также для отдельно стоящих зданий и сооружений.

«Руководство» не распространяется на проектирование дорожных дренажей мелкого заложения, транспортных и других сооружений специального назначения, а также на временное водопонижение при производстве строительных работ.

Для защиты заглубленных частей зданий (подвалов, технических подполий, приямков и т. п.), внутриквартальных коллекторов, коммуникационных каналов от подтопления грунтовыми водами должны предусматриваться дренажи. Конструкции дренажей и устройство гидроизоляции подземной части зданий и сооружений должно выполняться в соответствии со СНиП 2.06.15-85, СНиП 2.02.01-83*, МГСН 2.07-97, «Рекомендациями по проектированию гидроизоляции подземных частей зданий и сооружений», разработанных ЦНИИПпромзданий в 1996 году и требованиями настоящего «Руководства».

Проектирование дренажей следует выполнять на основании конкретных данных о гидрогеологических условиях места строительства объекта, степени агрессивности подземных вод к строительным конструкциям, объемно-планировочных и конструктивных решений защищаемых зданий и сооружений, а также функциональным назначением этих помещений.

Противокапиллярная гидроизоляция в стенах и обмазочная или окрасочная изоляция вертикальных поверхностей стен, соприкасающихся с грунтом, должна предусматриваться во всех случаях независимо от устройства дренажей.

Устройство дренажей обязательно в случаях расположения:

полов подвалов, технических подполий, внутриквартальных коллекторов, каналов для коммуникаций и т.п. ниже расчетного уровня подземных вод или если превышение полов над расчетным уровнем подземных вод менее 50 см.;

полов эксплуатируемых подвалов, внутриквартальных коллекторов, каналов для коммуникаций в глинистых и суглинистых грунтах независимо от наличия подземных вод;

полов подвалов, расположенных в зоне капиллярного увлажнения, когда в подвальных помещениях не допускается появления сырости;

полов технических подполий в глинистых и суглинистых грунтах при их заглублении более 1,3 м от планировочной поверхности земли независимо от наличия подземных вод;

полов технических подполий в глинистых и суглинистых грунтах при их заглублении менее 1,3 м от планировочной поверхности земли при расположении пола на фундаментной плите, а также в случаях, если с нагорной стороны к зданию подходят песчаные линзы или с нагорной стороны к зданию расположен тальвег.

Для исключения обводнения грунтов территорий и поступления воды к зданиям и сооружениям, кроме устройства дренажей, необходимо предусматривать:

нормативное уплотнение грунта при засыпке котлованов и траншей;

как правило, закрытые выпуски водостоков с кровли зданий;

водоотводящие открытые лотки сечением ≥ 15×15 см. с продольным уклоном, ≥ 1 % при открытых выпусках водостока;

устройство отмосток у зданий шириной ≥ 100 см. с активным поперечным уклоном от зданий ≥ 2 % до дорог или лотков;

герметичную заделку отверстий в наружных стенах и фундаментах на вводах и выпусках инженерных сетей;

организованный поверхностный сток с территории проектируемого объекта, не ухудшающий отвод дождевых и талых вод с прилегающей территории.

В случаях, когда из-за низких отметок существующей поверхности земли не представляется возможным обеспечить отвод поверхностных вод или достигнуть требуемого понижения подземных вод, следует предусматривать подсыпку территории до необходимых отметок. При невозможности самотечного отвода дренажных вод от отдельных зданий и сооружений или группы зданий следует предусматривать устройство насосных станций перекачки дренажных вод.

Проектирование дренажей новых объектов следует выполнять с учетом существующих или ранее запроектированных дренажей прилегающих территорий.

При общем понижении уровня подземных вод на территории микрорайона отметки пониженного уровня подземных вод следует назначать на 0,5 м ниже полов подвалов, технических подполий, каналов для коммуникаций и других сооружений. В случае невозможности или нецелесообразности общего понижения уровня подземных вод должны предусматриваться местные дренажи для отдельных зданий и сооружений (или групп зданий).

Местные дренажи, как правило, должны устраиваться в случаях значительного заглубления подземных этажей отдельных зданий при невозможности самотечного удаления дренажных вод.

В зависимости от расположения дренажа по отношению к водоупору дренажи могут быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывается на водоупоре. Грунтовые воды поступают в дренаж сверху и с боков. В соответствии с этими условиями дренаж совершенного типа должен иметь дренирующую обсыпку сверху и с боков (см. рис. 1).

Дренаж несовершенного типа закладывается выше водоупора. Грунтовые воды поступают в дренажи со всех сторон, поэтому дренирующая обсыпка должна выполняться замкнутой со всех сторон (см. рис. 2).

Для составления проекта дренажа необходимы следующие данные и материалы:

техническое заключение о гидрогеологических условиях строительства;

план территории в масштабе 1:500 с существующими и проектируемыми зданиями и подземными сооружениями;

проект организации рельефа;

планы и отметки полов подвальных помещений и подполий зданий;

планы, разрезы и развертки фундаментов зданий;

планы, продольные профили и разрезы подземных каналов.

В техническом заключении о гидрогеологических условиях строительства должны быть даны характеристики подземных вод, геолого-литологического строения участка и физико-механических свойств грунтов.

В разделе характеристики подземных вод должны быть указаны:

причины образования и источники питания подземных вод;

режим подземных вод и отметки появившегося, установившегося и расчетного уровней подземных вод, а в необходимых случаях высота зоны капиллярного увлажнения грунта;

данные химического анализа и заключение об агрессивности подземных вод по отношению к бетонам и растворам.

В геолого-литологическом разделе дается общее описание строения участка.

В характеристике физико-механических свойств грунтов должны быть указаны:

гранулометрический состав песчаных грунтов;

коэффициенты фильтрации песчаных грунтов и супесей;

коэффициенты пористости и водоотдачи;

угол естественного откоса и несущая способность грунтов.

К заключению должны быть приложены основные геологические разрезы и «колонки» грунтов по буровым скважинам, необходимые для составления геологических разрезов по трассам дренажей.

При необходимости, в сложных гидрогеологических условиях для проектов дренирования кварталов и микрорайонов к техническому заключению должны быть приложены карта гидроизогипс и карта распространения грунтов.

В случае особых требований к устройству дренажа, вызываемых специфическими условиями эксплуатации защищаемых помещений и сооружений, эти требования должны быть изложены заказчиком в качестве дополнительных исходных материалов для проектирования дренажей.

Система дренажа выбирается в зависимости от характера защищаемого объекта и гидрогеологических условий.

При проектировании новых кварталов и микрорайонов на территориях с высоким уровнем подземных вод должна быть разработана общая схема дренажей.

В состав схемы дренажей входят системы дренажей, обеспечивающие общее понижение уровня подземных вод на территории квартала (микрорайона), и местные дренажи для защиты от подтопления подземными водами отдельных сооружений.

К дренажам, обеспечивающим общее понижение уровня грунтовых вод относятся дренажи:

головной или береговой;

систематический.

К местным дренажам относятся дренажи:

кольцевой;

пристенный;

пластовый.

К местным дренажам относятся также дренажи, предназначенные для защиты отдельных сооружений:

дренаж подземных каналов;

дренаж приямков;

дорожный дренаж;

дренаж засыпаемых речек, ручьев, логов и оврагов;

откосный и застенный дренажи;

дренаж подземных частей существующих зданий.

При благоприятных условиях (в песчаных грунтах, а также в песчаных прослойках при большой площади их распространения) местные дренажи могут одновременно способствовать общему понижению уровня подземных вод.

На территориях, где подземные воды залегают в песчаных грунтах, следует применять системы дренажей, обеспечивающие общее понижение уровня подземных вод.

Местные дренажи в этом случае следует применять для защиты от подтопления грунтовыми водами отдельных особо заглубленных сооружений.

На территориях, где подземные воды залегают в глинистых, суглинистых и других грунтах с малой водоотдачей, необходимо устраивать местные дренажи.

Местные «профилактические» дренажи нужно устраивать также при отсутствии наблюдаемых подземных вод для защиты подземных сооружений, располагаемых в глинистых и суглинистых грунтах.

На территориях со слоистым строением водоносного пласта следует устраивать как общие системы дренажей, так и местные дренажи.

Общие системы дренажа следует устраивать для осушения обводненных песчаных прослоек, по которым вода поступает на дренируемую территорию. В этой системе могут быть использованы также отдельные местные дренажи, у которых радиус депрессионной кривой захватывает значительную площадь территории. Местные дренажи необходимо устраивать для подземных сооружений, закладываемых на участках, где водоносный пласт не полностью осушается общей системой дренажа, а также в местах возможного появления верховодки.

На застроенных территориях, при строительстве отдельных зданий и сооружений, нуждающихся в защите от подтопления грунтовыми водами, должны устраиваться местные дренажи. При проектировании и строительстве этих дренажей необходимо учитывать их влияние на соседние существующие сооружения.

Для осушения территорий, подтопляемых потоком подземных вод с областью питания, расположенной вне этой территории, следует устраивать головной дренаж (см. рис. 3).

Головной дренаж нужно закладывать по верхней, по отношению к подземному потоку, границе дренируемой территорий. Трассу дренажа назначают с учетом размещения застройки и проводят, по возможности, в местах с более высокими отметками водоупора.

Головной дренаж должен, как правило, пересекать поток подземных вод по всей его ширине.

При длине головного дренажа, меньшей ширины подземного потока, следует устраивать дополнительные дрены по боковым границам дренируемой территории с целью перехвата подземных вод, поступающих сбоку.

При неглубоком залегании водоупора головной дренаж следует закладывать на поверхности водоупора (с некоторым заглублением в него) с целью полного перехвата подземных вод, как дренаж совершенного типа.

В тех случаях, когда не представляется возможности заложить дренаж на водоупоре, а по условиям дренирования требуется полностью перехватить поток подземных вод, ниже дренажа устраивается экран из водонепроницаемого шпунтового ряда, который должен быть опущен ниже отметок водоупора.

При глубоком залегании водоупора головной дренаж закладывают выше водоупора, как дренаж несовершенного типа. В этом случае необходимо произвести расчет депрессионной кривой. Если устройством одной линии головного дренажа не достигается понижение уровня подземных вод до заданных отметок, следует проложить вторую линию дренажа параллельно головному дренажу. Расстояние между дренажами определяется расчетом.

Если часть водоносного пласта, расположенная над дренажом, состоит из песчаных грунтов с коэффициентом фильтрации менее 5 м/сутки, нижняя часть траншеи дренажа должна быть засыпана песком с коэффициентом фильтрации не менее 5 м/сутки (см. рис. 4).

Высота засыпки песком составляет 0,6 — 0,7Н, где: Н — высота от низа траншеи дренажа до непониженного расчетного уровня подземных вод.

При слоистом строении части водоносного пласта, расположенного над дренажом, с чередованием прослоек песка и суглинков, засыпка траншеи дренажа песком с коэффициентом фильтрации не менее 5 м/сутки должна быть произведена на 30 см. выше непониженного расчетного уровня подземных вод.

Засыпка песком может производиться на всю ширину траншеи вертикальной или наклонной призмой, толщиной не менее 30 см. Для головного дренажа совершенного типа, когда водоносный пласт не имеет глинистых, суглинистых и супесчаных прослоев, песчаную призму можно устраивать только с одной стороны траншеи (со стороны притока воды).

Если головной дренаж закладывается в толще сравнительно слабо водопроницаемых грунтов, подстилаемых хорошо водопроницаемыми грунтами, следует устраивать комбинированный дренаж, состоящий из горизонтальной дрены и вертикальных самоизливающихся колодцев (см. рис. 5).

Вертикальные колодцы должны сообщаться своим основанием с водопроницаемыми грунтами водоносного пласта, а верхней частью с внутренним слоем обсыпки горизонтальной дрены.

Для осушения прибрежных территорий, подтопляемых в связи с подпором горизонта воды в реках и водохранилищах, следует устраивать береговой дренаж (см. рис. 6), где обозначения: МГ — меженный горизонт водоема, ГПВ — горизонт подпертых вод водоема.

Береговой дренаж прокладывается параллельно берегу водоема и закладывается ниже нормально подпертого горизонта (НПГ) водоема на величину, определяемую расчетом.

В необходимых случаях головной и береговой дренажи могут применяться в сочетании с другими системами дренажа.

На территориях, где грунтовые воды не имеют ясно выраженного направления потока, а водоносный пласт сложен песчаными грунтами или имеет слоистое строение с незамкнутыми песчаными прослоями, следует устраивать систематический дренаж (см. рис. 7).

Расстояние между дренами-осушителями систематического дренажа и глубина их заложения определяются расчетом.

В городских условиях систематический дренаж может устраиваться в сочетании с местными дренажами. В этом случае при проектировании отдельных дрен следует решать возможность их одновременного использования в качестве местного дренажа, защищающего отдельные сооружения и в качестве элементов систематического дренажа, обеспечивающего общее понижение уровня грунтовых вод на дренируемой территории.

При заложении дрен систематического дренажа в толще грунта со слабой водопроницаемостью, подстилаемого хорошо водопроницаемыми грунтами, следует применять комбинированный дренаж, состоящий из горизонтальных дрен с вертикальными, самоизливающимися колодцами (см. рис. 5).

На территориях, подтопляемых потоком грунтовых вод, область питания которых захватывает также и дренируемую территорию, следует применять совместно головной и систематический дренаж.

Для защиты от подтопления грунтовыми водами подвальных помещений и подполий отдельно стоящих зданий или группы зданий, при заложении их в водоносных песчаных грунтах, следует устраивать кольцевые дренажи (см. рис. 8).

Кольцевые дренажи следует устраивать также для защиты особо загубленных подвалов в новых кварталах и микрорайонах при недостаточной глубине понижения уровня грунтовых вод общей системой дренажа территории.

При хорошей водопроницаемости песчаных грунтов, а также при заложении дренажа на водоупоре, можно устраивать общий кольцевой дренаж для группы соседних зданий.

При ясно выраженном одностороннем притоке грунтовых вод дренаж может быть устроен в виде незамкнутого кольца по типу головного дренажа.

Кольцевой дренаж надо закладывать ниже пола защищаемого сооружения на глубину, определяемую расчетом.

При большой ширине здания или при защите одним дренажом нескольких зданий, а также в случае особых требований к понижению грунтовых вод под защищаемым сооружением, глубина заложения дренажа принимается в соответствии с расчетом, в котором должно быть определено превышение пониженного уровня грунтовых вод в центре контура кольцевого дренажа над уровнем воды в дрене. При недостаточной глубине заложения дренажа следует устраивать промежуточные дрены «рассечки».

Кольцевой дренаж следует прокладывать на расстоянии 5 — 8 м от стены здания. При меньшем расстоянии или большом заглублении дренажа необходимо принять меры против выноса, ослабления и осадки грунта под фундаментом здания

Для защиты от грунтовых вод подвальных помещений и подполий зданий, закладываемых в глинистых и суглинистых грунтах, следует устраивать пристенные дренажи.

Пристенные «профилактические» дренажи необходимо устраивать также и при отсутствии грунтовых вод в зоне подвалов и подполий, устраиваемых в глинистых и суглинистых грунтах.

При слоистом строении водоносного пласта для защиты подвалов и подполий зданий следует устраивать пристенные или кольцевые дренажи в зависимости от местных условий.

Если отдельные части здания располагаются на участках с различными геологическими условиями, на этих участках можно применять как кольцевой, так и пристенный дренажи.

Пристенный дренаж прокладывают по контуру здания с наружной стороны. Расстояние между дренажом и стеной здания определяется шириной фундаментов здания и размещением смотровых колодцев дренажа.

Пристенный дренаж, как правило, должен прокладываться на отметках не ниже подошвы ленточного фундамента или основания фундаментной плиты.

При большой глубине заложения фундаментов от отметки пола подвального помещения пристенный дренаж может быть заложен выше подошвы фундаментов при условии принятия мер против просадки дренажа.

Устройство пристенного дренажа с применением современных полимерных фильтрующих материалов, в частности с применением оболочки «Дрениз», уменьшает стоимость строительства за счет экономии песка.

Оболочка «Дрениз» состоит из двухслойной конструкции: листа специального профиля из полимерного материала (полиэтилен, полипропилен, поливинилхлорид) и нетканного геотекстильного фильтрующего материала, скрепляемого между собой с помощью сварки или водостойкого клея. Листы оболочки «Дрениз» соединяются друг с другом внахлест.

Технология применения данного материала указана в Инструкции ВСН 35-95.

Для защиты от подтопления грунтовыми водами подвальных помещений и подполий зданий, устраиваемых в сложных гидрогеологических условиях, как-то: в водоносных пластах большой мощности, при слоистом строении водоносного пласта, при наличии напорных подземных вод и т.п., а также в случае недостаточной эффективности применения кольцевого или пристенного дренажа, следует устраивать пластовые дренажи (см. рис. 9).

В водоносных пластах большой мощности следует предварительно произвести расчет возможного понижения уровня подземных вод в центре контура кольцевого дренажа. В случае недостаточного снижения уровня грунтовых вод надо применить пластовый дренаж.

При сложном строении водоносного пласта с изменением его состава и водопроницаемости (в плане и разрезе), а также при наличии обводненных замкнутых зон и линз под полом подвального помещения, устраиваются пластовые дренажи.

При наличии напорных подземных вод следует применять кольцевой или пластовый дренаж в зависимости от местных гидрогеологических условий с расчетным обоснованием.

Для защиты подвальных помещений и сооружений, в которых по условиям эксплуатации не допускается появление сырости, при заложении этих помещений в зоне капиллярного увлажнения грунтов следует устраивать пластовые дренажи.

Пластовые «профилактические» дренажи для таких помещений и сооружений, устраиваемых в глинистых и суглинистых грунтах, рекомендуется предусматривать также и при отсутствии наблюдаемых подземных вод.

Пластовые дренажи устраивают в сочетании с трубчатыми дренажами (кольцевыми и пристенными).

Для сопряжения пластового дренажа с наружным трубчатым дренажом через фундаменты здания прокладывают трубчатый дренаж.

Для подполий зданий с фундаментами на свайных ростверках, пластовый дренаж можно устраивать в сочетании с однолинейным дренажом, прокладываемым под зданием.

Для защиты от подтопления грунтовыми водами каналов теплосети и коллекторов подземных сооружений при прокладке их в водоносных грунтах необходимо устраивать линейные сопутствующие дренажи.

«Профилактические» (сопутствующие) дренажи следует устраивать в глинистых и суглинистых грунтах.

Сопутствующий дренаж надо закладывать на 0,3 — 0,7 м ниже подошвы основания канала.

Сопутствующий дренаж следует прокладывать с одной стороны канала на расстоянии 0,7 — 1,0 м от наружной грани канала. Расстояние 0,7 м необходимо для размещения смотровых колодцев.

При устройстве проходных каналов дренаж можно прокладывать под каналом по его оси. В этом случае на дренаже следует устраивать специальные смотровые колодцы с люками, заделанными в днище канала.

В случае заложения основания канала на глинистых и суглинистых грунтах, а также на песчаных грунтах с коэффициентом фильтрации менее 5 м/сутки, под основанием канала необходимо устраивать пластовый дренаж в виде сплошного песчаного пласта.

Пластовый дренаж должен быть соединен с дренирующей обсыпкой сопутствующего трубчатого дренажа.

При устройстве каналов в глинистых и суглинистых грунтах, в грунтах слоистого строения, а также в песчаных грунтах с коэффициентом фильтрации менее 5 м/сутки, с обеих сторон канала должны быть отсыпаны вертикальные или наклонные призмы из песка с коэффициентом фильтрации не менее 5 м/сутки.

Песчаные призмы предназначаются для приема притекающей с боков воды и устраиваются аналогично песчаным призмам головного и пристенного дренажей.

Дренаж приямков и заглубленных частей подвальных помещений должен решаться в каждом случае в зависимости от местных гидрогеологических условий и принятых конструкций зданий.

Для этой цели могут быть рекомендованы следующие решения:

заглубление низового участка дренажа, когда заглубленные помещения и приямки расположены у низовой его части, считая по течению воды в дренаже;

общее понижение дренажа при заложении дренажа и защищаемого сооружения в песчаных грунтах;

разделение общего дренажа на отдельные части с самостоятельными выпусками; устройство дополнительных локальных дренажей.

При дренировании отдельных приямков и заглубленных помещений необходимо обратить особое внимание на мероприятия против выноса грунта из-под фундаментов здания.

При устройстве кольцевых дренажей фундаменты здания могут быть заложены несколько выше дренажа. Превышение фундаментов здания над дренажом и расстояние дренажа от здания должны быть проверены с учетом угла внутреннего трения грунта по формуле:

, где

l_мин — наименьшее расстояние оси дрены от стены здания в м,

b — уширение фундамента здания в м,

В — ширина дренажной траншеи в м,

Н — глубина заложения дрены в м,

h — глубина заложения фундамента в м,

φ — угол внутреннего трения грунта.

При заложении дренажа ниже фундамента зданий с целью исключения суффозии грунтов, особое внимание следует обратить на правильный подбор и устройство дренажных обсыпок, на качество заделки швов и отверстий в колодцах, а также на мероприятия, исключающие вынос грунта при разрытии траншей дренажа.

При большой величине понижения горизонта грунтовых вод под фундаментами (существующими и проектируемыми) следует производить расчет осадки грунта.

При устройстве перепадов на дренаже в пределах зоны влияния нижней дрены, также следует предусматривать мероприятия, перечисленные выше.

Перепадные колодцы должны устраиваться с тщательной заделкой всех швов и отверстий.

Локальные дренажи для отдельных приямков рекомендуется устраивать по типу пластового дренажа.

В некоторых случаях требуемое понижение уровня грунтовых вод может быть достигнуто системой общего дренирования территории (головным и систематическим дренажом).

Дренажи могут прокладываться совместно с водостоками (см. рис. 10).

При засыпке речек, ручьев, логов и оврагов, являющихся естественным дренажом грунтовых вод, помимо коллекторов для отвода поверхностных вод необходимо устраивать дренажи для приема грунтовых вод.

Дренажам должна быть обеспечена связь с водоносным пластом с обеих сторон водосточного коллектора. При большом притоке подземных вод, а также при заложении коллектора на глинах и суглинках, прокладывают две дрены, располагая их по обе стороны коллектора.

При малом притоке грунтовых вод и расположении водосточного коллектора в песчаных грунтах можно прокладывать одну дрену, располагая ее со стороны большего притока воды. Если при этом песчаные грунты имеют коэффициент фильтрации менее 5 м/сутки, под основанием коллектора должен быть устроен пластовый дренаж в виде сплошного пласта или отдельных призм.

При выклинивании водоносного пласта на склонах и в откосах необходимо устраивать перехватывающие дренажи.

Перехватывающие дренажи закладывают на глубине не меньшей чем глубина промерзания и устраивают их по типу головного дренажа.

Когда водоносные слои выражены неясно и подземные воды выклиниваются по всей площади откоса, устраивают специальные откосные дренажи.

При устройстве подпорных стенок, в местах выклинивания подземных вод, устраивают застенный дренаж. Застойный дренаж представляет собой сплошную засыпку из фильтрующего материала, уложенного за стенкой. При небольшой длине застенный дренаж может быть уложен без трубы. При значительной длине рекомендуется устраивать трубчатый дренаж с дренирующей обсыпкой.

Для улавливания родников, выклинивающихся на склоне, устраивают каптажные колодцы.

Откосные и застенные дренажи и каптажные колодцы должны иметь обеспеченные выпуски воды.

Для защиты существующих подвальных помещений и подполий зданий тип дренажа выбирают в каждом конкретном случае, руководствуясь местными условиями.

В песчаных грунтах устраивают кольцевые и головные дренажи.

В глинистых и суглинистых грунтах при глубоком заложении фундаментов устраивают пристенные дренажи, при условии, что такое решение допускается конструкцией фундаментов и стен здания.

Пластовым дренаж устраивают в случае, когда в подвале может быть устроен второй пол на более высоких отметках. В этом случае между старым и новым полом насыпают слой фильтрующего материала (крупнозернистого песка с призмами гравия или щебня) и соединяют его с наружным трубчатым дренажом, как и в обычных пластовых дренажах.

При проектировании и строительстве дренажей у существующих зданий должны быть предусмотрены меры против выноса и просадки грунтов.

Разрытие траншеи дренажа в этих случаях следует вести короткими захватками с немедленной укладкой дренажа и обратной засыпкой траншеи.

Трассы кольцевых, пристенных и сопутствующих дренажей определяются привязкой к защищаемому сооружению.

Трассы головных и систематических дренажей определяются в соответствии с гидрогеологическими условиями и условиями застройки.

При заложении дренажа ниже подошвы фундаментов соседних сооружений и сетей расстояния между ними должны быть проверены с учетом угла естественного откоса грунта от края подошвы фундамента сооружения (или сети) до края траншеи дренажа (см. формулу).

Глубина заложения дренажей должна быть не меньше глубины промерзания грунта.

Глубина заложения головных, кольцевых и систематических дренажей определяется гидравлическим расчетом и заглублением защищаемых зданий и сооружений.

Глубина заложения пристенных и сопутствующих дренажей определяется в соответствии с глубиной защищаемых сооружений.

Продольные уклоны дренажа рекомендуется принимать не менее 0,002 для глинистых грунтов и 0,003 для песчаных грунтов.

Наибольшие уклоны дренажей следует определять, исходя из максимально допустимой скорости течения воды в трубах - 1,0 м/сек.

Смотровые колодцы следует устанавливать в местах поворотов трассы и изменения уклонов, на перепадах, а также между этими точками при больших расстояниях.

На прямых участках дренажа нормальное расстояние между смотровыми колодцами — 40 м. Наибольшее расстояние между смотровыми колодцами дренажа — 50 м.

На поворотах дренажа у выступов зданий и у камер на каналах устройство смотровых колодцев не обязательно, при условии, что расстояние от поворота до ближайшего смотрового колодца не более 20 м. В случае, когда на участке между смотровыми колодцами дренаж делает несколько поворотов, смотровые колодцы устанавливают через один поворот.

Выпуск воды из дренажей производят в водостоки, водоемы и овраги.

Присоединение дренажей к водостокам, как правило, следует осуществлять выше шелыги водостока. В случае присоединения дренажа ниже шелыги трубы водостока, на участке выпуска дренажа необходимо предусматривать обратный клапан. Не рекомендуется присоединение дренажа к водостокам ниже уровня воды в последних при периоде превышения 3 раза в год.

При выпуске в водоем дренаж должен быть заложен выше горизонта воды в водоеме во время паводка. При кратковременном повышении горизонта водоема дренаж в необходимых случаях может быть заложен ниже паводкового горизонта при условии оборудования выпуска дренажа обратным клапаном.

Устьевой участок дренажного выпуска в водоем должен быть заглублен ниже горизонта воды на толщину ледяного покрова с устройством перепадного колодца.

При невозможности устройства выпуска воды из дренажа самотеком необходимо предусмотреть насосную станцию (установку) перекачки дренажных вод, работающую в автоматическом режиме.

При проектировании дренажа следует рассмотреть вариант прокладки его совместно с водостоком (см. рис. 10).

При достаточной глубине заложения водостока дренаж следует располагать над водостоком в одной вертикальной плоскости с выпуском дренажных вод в каждый смотровой колодец водостока. Расстояние в свету между трубами дренажа и водостока должно быть не менее 5 см.

В случае невозможности из-за глубины заложения расположить дренаж над водостоком следует осуществлять параллельную укладку дренажа в одной траншее с водостоком.

Для дренажа следует применять асбестоцементные трубы.

Исключение составляют дренажи, закладываемые в подземных водах, агрессивных к бетонам и растворам на портландцементе. В этом случае для дренажа следует применять пластмассовые трубы.

Допустимые максимальные глубины засыпки до верха трубчатого дренажа зависят от расчетного сопротивления несущего грунта, материала труб, способов укладки труб (естественное или искусственное основание) и засыпки траншей, а также других факторов.

Необходимые данные по применению асбестоцементных труб имеются в альбоме СК 2111-89, а по пластмассовым трубам — в альбоме СК 2103-84.

Водоприемные отверстия в трубах следует устраивать в виде пропилов шириной 3 — 5 мм. Длина пропила должна быть равна половине диаметра трубы. Пропилы устраивают с обеих сторон трубы в шахматном порядке. Расстояние между отверстиями на одной стороне — 50 см. Имеется вариант с просверливанием водоприемных отверстий (см. рис. 11, 12).

При укладке труб необходимо проследить, чтобы пропилы оказывались сбоку трубы; верх и низ трубы должен быть без пропилов.

Асбестоцементные трубы соединяют муфтами.

При применении поливинилхлоридных труб (ПВХ) водоприемные отверстия выполняются аналогично асбестоцементным трубам. Гофрированная дренажная труба из полиэтилена (ПНД) выпускается с готовыми водоприемными отверстиями (см. рис. 13).

Дренирующие обсыпки, в соответствии с составом дренируемых грунтов, устраивают однослойными или двухслойными.

При расположении дренажа в песках гравелистых, крупных и средней крупности (при среднем диаметре частиц 0,3 — 0,4 мм и крупнее) устраивают однослойные обсыпки из гравия или щебня.

При расположении дренажа в песках средней крупности со средним диаметром частиц, меньшим 0,3 — 0,4 мм, а также в мелких и пылеватых песках, супесях и при слоистом строении водоносного пласта, устраивают двухслойные обсыпки (см. рис. 20). Внутренний слой обсыпки устраивают из щебня, а внешний слой обсыпки — из песка.

Материалы дренирующих обсыпок должны удовлетворять требованиям, предъявляемым к материалам для гидротехнических сооружений.

Для внутреннего слоя дренирующих обсыпок применяют гравий, а при отсутствии его — щебень изверженных горных пород (гранит, сиенит, габбро, липарит, базальт, диабаз и др. ) или же особо прочные разновидности осадочных пород (кремнистые известняки и хорошо сцементированные не выветривающиеся песчаники).

Для внешнего слоя обсыпок применяют пески, являющиеся продуктом выветривания изверженных пород.

Материалы для дренирующих обсыпок должны быть чистыми и не содержать более 3-5 % по весу частиц с диаметром менее 0,1 мм.

Подбор состава дренирующих обсыпок производят по специальным графикам в зависимости от типа фильтра и состава дренируемых грунтов.

Дренажи следует укладывать в осушенные траншеи. В песчаных грунтах применяют водопонижение иглофильтрами. При заложении дренажа на водоупоре применяют водоотлив с устройством строительных дренажей, замораживание или химическое закрепление грунтов.

Трубы дренажей несовершенного типа укладывают на нижние слои дренирующей обсыпки, которые в свою очередь, укладываются непосредственно на дно траншеи.

Для дренажей совершенного типа основание (дно траншеи) укрепляется втрамбованным в грунт щебнем, а трубы укладываются на слои песка толщиной в 5 см.

В слабых грунтах с недостаточной несущей способностью дренаж должен быть уложен на искусственное основание.

Дренирующие обсыпки могут иметь прямоугольное или трапецеидальное очертание в поперечном разрезе.

Обсыпки прямоугольного очертания устраивают с помощью инвентарных щитов.

Обсыпки трапецеидального очертания насыпают без щитов с откосами 1:1.

Двухслойные дренирующие обсыпки рекомендуется делать прямоугольного очертания с помощью инвентарных щитов.

Толщина одного слоя дренирующей обсыпки должна быть не менее 15 см.

Взамен устройства дренажа из труб с гравийно-щебеночным фильтром для профилактических дренажей могут быть применены трубофильтры из пористого бетона или другого материала. Область и условия применения трубофильтров определяется специальными указаниями.

На трубчатых дренажах устраивают колодцы.

Для предохранения от засорения колодцы должны быть снабжены вторыми крышками.

Перепадные колодцы на дренаже должны иметь водобойную часть.

При прокладке дренажа в песчаных грунтах с коэффициентом фильтрации менее 5 м/сутки, а также в грунтах слоистого строения, часть траншеи над дренажом засыпают песком. Засыпанная песчаная призма должна иметь коэффициент фильтрации не менее 5 м/сут.

Засыпку песком траншеи, разработанной в песчаных грунтах, производят на высоту 0,6 — 0,7Н, где Н — высота от дна траншеи до уровня подземных вод, но не менее 15 см. над верхом дренирующей обсыпки. В грунтах слоистого строения траншею засыпают песком на 30 см. выше уровня подземных вод (см. рис. 4).

При неоднородном строении водоносного пласта, когда горизонтальная дрена проходит в верхнем менее проницаемом слое, а ниже расположен более проницаемый слой, устраивают комбинированный дренаж, состоящий из горизонтальной дрены и вертикальных самоизливающихся колодцев-фильтров (см. рис. 5).

Проходку вертикальных колодцев-фильтров можно выполнить гидравлическим способом (погружением с помощью подмыва) или буровым способом. В этих случаях колодцы-фильтры в конструктивном отношении устраиваются аналогично трубчатым колодцам вертикальных дренажей. Устье (верхний конец трубчатого колодца) располагается ниже общего непониженного уровня подземных вод и заделывается в днище смотрового колодца дренажа. Отметка устья трубчатого колодца должна быть выше отметки лотка горизонтальной дрены на 15 см. При небольшой глубине установку колодцев-фильтров можно производить открытым способом. Для этой цели со дна траншеи горизонтального дренажа открывают колодцы, в которых устанавливают вертикально трубы (асбестоцементные или пластмассовые), заполненные гравием или щебнем. Пространство между вертикальной трубой и грунтом заполняют крупнозернистым песком. Нижний конец вертикальной трубы входит в слой гравия или щебня на дне колодца. Верхний конец трубы сопрягается с внутренним слоем обсыпки горизонтальной дрены.

Пластовый дренаж применяется для защиты подвалов зданий, приямков и каналов в тех случаях, когда один трубчатый дренаж не дает необходимого дренирующего эффекта.

Пластовый дренаж устраивается в виде слоя песка, отсыпаемого по дну котлована под здание или траншеи для канала.

Слой песка в поперечном направлении прорезают призмами из гравия или щебня.

Пластовый дренаж необходимо предохранить от засорения во время строительства. При устройстве полов и оснований мокрым способом (с применением монолитного бетона и цементных растворов) необходимо закрыть пластовый дренаж изолирующим материалом (пергамином и т.п.).

Гравийные (или щебеночные) призмы должны иметь высоту не менее 20 см.

Расстояние между призмами — 6 ÷ 12 м (в зависимости от гидрогеологических условий). Прокладываются призмы, как правило, в середине между поперечными фундаментами здания.

При большом притоке воды или для особо ответственных сооружений пластовый дренаж может быть двухслойным по всей площади с нижним слоем из песка и верхним — из гравия или щебня.

При малой ширине защищаемого сооружения и ограниченном притоке воды, в частности под подземными каналами, пластовый дренаж может быть устроен из одного слоя песка или из щебня.

Толщина пластового дренажа под зданиями должна быть не менее 30 см, и под каналами — не менее 15 см.

В отдельных случаях, при большой площади дренажа или особых требованиях к понижению зоны капиллярного насыщения, толщина и конструкция пластового дренажа определяются расчетом.

Пластовый дренаж должен выходить за наружные стенки сооружения, а в необходимых случаях — отсыпаться по откосу котлована (траншеи).

Пластовый дренаж должен быть соединен с трубчатым дренажом кольцевым, пристенным или сопутствующим.

При большой площади подземного помещения следует прокладывать дополнительные трубчатые дрены под полом помещения.

В подпольях зданий, возводимых на свайных основаниях, пластовый дренаж может быть устроен в сочетании с однолинейным трубчатым дренажом, расположенным под подпольем

Глубина заложения подземных помещений жилых и общественных зданий и сооружений не всегда позволяет направить дренажные воды самотеком в ливневую канализацию. В этом случае необходимо устройство дренажных насосных станций. При проектировании дренажных насосных станций следует руководствоваться следующим:

устройство отдельно стоящих насосных станций (установок), как правило, экономически нецелесообразно, т.к. затраты на их строительство и эксплуатацию будут значительно больше, чем встроенных в подвальные помещения;

насосные установки, в основном должны располагаться в зданиях, дренажные воды от которых направить в ливневую канализацию (водосток) самотеком не представляется возможным;

При технико-экономическом обосновании возможно устройство одной насосной станции перекачки дренажных вод от нескольких зданий. Если здания будут принадлежать разным владельцам, для решения этого вопроса необходимо получить соответствующий документ о долевом участии в строительстве и эксплуатации общей станции перекачки, оформленный в установленном порядке.

При решении вопроса о размещении насосных станций перекачки дренажных вод приоритетным является соблюдение допустимых уровней шума и вибрации от насосных агрегатов и трубопроводов в квартирах жилых домов и общественных помещениях.

Насосные установки не должны располагаться: под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями.

В проектах необходимо производить соответствующие расчеты по шуму и вибрации, определяющие выбор технических мероприятий, обеспечивающих выполнение требований по допустимым уровням шума и вибрации в жилых и общественных помещениях зданий согласно с МГСН 2.04-97, пособий к МГСН 2.04-97 «Проектирование защиты от шума и вибрации инженерного оборудования в жилых и общественных зданиях» и «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий».

Расходы дренажных вод, направляемых в насосную станцию, должны определяться конкретно для каждого объекта.

Как правило, к установке следует предусматривать два насосных агрегата, из которых один резервный. При обосновании допускается установка большого количества насосов. При ограниченной площади помещения для размещения насосной станции наиболее целесообразно применять погружные насосы.

Дренажная насосная станция перекачки должна иметь специальное помещение, необходимое для размещения приемного резервуара, насосных агрегатов и другого оборудования.

Доступ к насосной станции должен иметь только персонал, обслуживающий установленное оборудование.

Работа насосных станций должна предусматриваться в автоматическом режиме.

Вместимость приемных резервуаров следует определять в зависимости от расчетного секундного расхода дренажных вод, производительности выбранного насоса или насосов и допустимой частоты включения электродвигателя насоса, но не менее 5-минутной максимальной его производительности (для отечественных насосов). Максимальное число включений в час для насосов импортного производства должно указываться в технической документации фирмы производителя. В случае отсутствия этих данных следует сделать соответствующий запрос.

Для уменьшения частоты включения насоса может предусматриваться поочередная их работа. В этом случае следует предусмотреть 3-ий резервный насос, который допускается хранить на складе. Учитывая, что дренажные воды, как правило, условно-чистые, возможно не предусматривать специального трубопровода для взмучивания осадка в резервуаре. Для загрязненных вод или при необходимости регулирования расхода стоков, перекачиваемого насосами, следует предусмотреть указанный трубопровод.

Для автоматизации и диспетчеризации работы насосных агрегатов в приемном резервуаре насосной станции назначают соответствующие уровни воды.

Уровни включения рабочего и резервуарного насосов должны назначаться ниже лотка подводящего трубопровода. При этом уровень включения резервного насоса назначается выше рабочего, т.к. он должен включаться не только при аварийной остановке рабочего насоса, но и при увеличении притока воды и соответственно повышении ее уровня в резервуаре (т. е. если производительность рабочего насоса меньше увеличенного притока стоков).

В случае дальнейшего повышения уровня воды из-за аварийной остановки насосов или по другим причинам назначается верхний аварийный уровень, при достижении которого подается аварийный сигнал.

Верхний аварийный уровень обычно принимается на отметке лотка подводящего трубопровода.

Уровень отключения насосов должен находиться на расстоянии не менее 2Dвх от низа всасывающего трубопровода (входящего отверстия), а входное отверстие должно располагаться не менее 0,8Dвх от дна резервуара.

Эти правила необходимо соблюдать для благоприятного подвода воды к вертикальному всасывающему трубопроводу и во избежании попадания в него воздуха.

Нижний аварийный уровень принимается в промежутке между уровнем отключения насосов и входным отверстием всасывающих трубопроводов.

При применении к установке лопостных горизонтальных или вертикальных насосов необходимо учитывать геометрическую высоту всасывания насосов.

Каждый насос должен иметь свой всасывающий трубопровод.

Всасывающие трубопроводы должны быть герметичными. Наиболее предпочтительными являются сварные соединения.

Для предотвращения образования во всасывающем трубопроводе воздушных мешков трубопровод прокладывается с подъемом в сторону насоса (уклон не менее 0,005). По этой же причине при переходе с одного диаметра на другой на горизонтальных участках применяют только «косые» переходы с горизонтальной верхней образующей (эксцентрический переход).

Напорные трубопроводы после установки на них обратных клапанов и задвижек, как правило, следует объединять в один трубопровод.

При применении погружных насосов нижний уровень отключения должен приниматься не ниже указанной в технической документации фирмы-производителя.

Примечания:

1. На рис. 14 и 15 представлены примеры решения пристенного дренажа с применением дренажной оболочки «ДРЕНИЗ» и дренажа на свайном основании с засыпкой пазух песком.

2. Методы гидрогеологических и гидравлических расчетов дренажей рекомендуется использовать из источников, приведенных в приложении.

3. Рисунки в приложении даны в качестве иллюстраций и не должны рассматриваться, как обязательные конструкции

СНиП 2.06.15-85 «Инженерная защита территорий от затопления и подтоплений»

Пособие к СНиП 2.06.15-85 «Прогнозы подтопления и расчет дренажных систем на застраиваемых и застроенных территориях»

СНиП 2.02.01-83* «Основания зданий и сооружений»

МГСН 2.07-97 «Основания, фундаменты и подземные сооружения»

«Рекомендации по проектированию гидроизоляции подземных частей зданий и сооружений» ЦНИИПромзданий, 1996 г.

ВСН-35-95 «Инструкция по технологии применения полимерных фильтрующих оболочек для защиты подземных частей зданий и сооружений от подтопления грунтовыми водами», НИИМосстрой

Альбом № 84 Института Мосинжпроект «Дренажи для осушения городских территорий и защиты подземных сооружений»

Альбом СК 2111-89 Института Мосинжпроект «Подземные безнапорные трубопроводы из асбестоцементных, керамических и чугунных труб»

Альбом СК 2103-84 Института Мосинжпроект «Подземные безнапорные трубопроводы из пластмассовых труб»

Справочник проектировщика «Сложные основания и фундаменты» М. , 1969 г.

Абрамов С.К. «Подземные дренажи в промышленном и в гражданском строительстве» М., 1967 г.

Дегтярев Б.М. и др. «Защита оснований зданий и сооружений от воздействия подземных вод» Стройиздат, 1985 г.

МГСН 2.04-97 «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях»

Пособие к МГСН 2.04-97 «Проектирование защиты от шума и вибрации инженерного оборудования в жилых и общественных зданиях»

Пособие к МГСН 2.04-97 «Проектирование звукоизоляции ограждающих конструкций жилых и общественных зданий»

Типы дренирования ран: отличительные особенности

1. Дом
2. Блоги
3. Блог редакторов WoundSource

Версия для печати

Представлено редакторами WoundSource 22 апреля 2021 г. 0011

Примечание редактора. Первоначально этот блог был опубликован в ноябре 2011 г. Он был переработан и переиздан в апреле 2021 г. различные виды дренирования раны. Как открытые раны, так и резаные раны могут содержать различные типы экссудата, некоторые из которых совершенно здоровы, а другие могут сигнализировать об инфекции или медленном заживлении. Выявление ран, требующих изменения ухода, может ускорить процесс заживления. Вот четыре основных типа дренирования раны, которые должны знать медицинские работники:

Дренаж гнойной раны

Дренаж гнойной раны — это свежий кровянистый экссудат, который появляется при повреждении кожи в результате операции, травмы или по другой причине. Кровянистые выделения ярко-красного цвета, несколько густой консистенции; некоторые сравнивают его с консистенцией сиропа. Это можно увидеть во время ангиогенеза как в полнослойных ранах, так и в глубоких неполных ранах. Этот тип дренажа является нормальной частью воспалительной фазы заживления ран, но со временем он должен значительно уменьшаться и в большинстве случаев прекращаться через несколько часов. ¹ В некоторых более глубоких ранах кровоточащие раневые выделения могут сохраняться в течение нескольких дней, но их объем должен заметно уменьшаться. Этот дренаж имеет признаки добавленной плазмы, из-за чего отток кажется розовым.

Кровянистое отделяемое из раны, которое не ослабевает, пропитывает повязки через несколько часов или вновь появляется после остановки, может быть признаком проблемы с заживлением раны. На месте раны может быть свежая травма, пациент может быть слишком активен после операции или может быть какой-то стресс на месте раны, который требует осмотра.

Дренаж серозной раны

Серозный дренаж представляет собой в основном прозрачную или слегка желтоватую тонкую плазму, которая чуть гуще воды. Его можно увидеть при венозных изъязвлениях, а также при неполных ранах. Как правило, это не один из видов раневого дренажа, который оставляет много цвета на повязке. Серозная жидкость содержит сахара, лейкоциты, белки и другие химические вещества, жизненно важные для процесса заживления и перемещения по раневому участку. Таким образом, серозное отделяемое является одним из нормальных типов раневого отделяемого и часто появляется в первые 48–72 часа. ¹ Иногда появляются жидкие водянистые выделения с розовым оттенком из небольшого количества эритроцитов. На ранних стадиях заживления этот розовый серозный экссудат из раны является нормальным явлением и не обязательно является признаком инфекции или медленного заживления.

Часто выделения из серозной раны могут привести к намоканию повязки, но она не должна становиться все более тяжелой или регулярно пропитываться повязками, поскольку это может указывать на увеличение бионагрузки или присутствие потенциально вредных бактерий. Кроме того, если на линии разреза появляется большое количество серозного отделяемого или если жидкость сочится из кожи в областях, где нет травмы, это может быть признаком заболевания, такого как сильный отек. Пациенты со всеми чрезмерными типами раневого дренажа должны находиться под тщательным наблюдением на предмет признаков инфекции или проблем со здоровьем.

Серозно-гнойный дренаж раны

Раневой дренаж, который становится мутным, желтым или коричневым, называется серозно-гнойным и обычно является признаком того, что рана становится колонизированной и необходимы изменения в лечении. ¹ Серозно-гнойный отделяемый из раны может иметь различные цвета, включая розовый, серый, желтый, желтовато-коричневый, коричневый, зеленый или белый. Сам по себе цвет не обязательно указывает на раневую инфекцию, но следует отметить и изучить любое изменение от прозрачного отделяемого.

Дренаж гнойных ран

Гнойное отделяемое не характерно для нормального заживления здоровой раны. Экссудат, который становится густой жидкостью молочного цвета или густой жидкостью, которая становится желтой, коричневой, серой, зеленой или коричневой, почти всегда является признаком наличия инфекции. ¹ Этот дренаж содержит лейкоциты, мертвые бактерии, остатки раны и воспалительные клетки. Гнойные раневые выделения обычно называются «гноем» и часто имеют неприятный запах. Кроме того, он может усиливать воспалительную реакцию, что приводит к сильной боли в месте раны и окружающей коже. Раневой отделяемый с неприятным запахом сам по себе не указывает на инфекцию. Все раневые дренажи содержат бактерии, которые питаются побочными продуктами в дренаже, и эта активность вызывает запах.

Заключение

При определении прогресса заживления ран медицинские работники должны исследовать типы раневого отделяемого на предмет цвета, прозрачности, густоты и запаха. Эти качества, наряду с количеством дренажа и ожиданием того, что дренаж будет продолжать становиться более прозрачным с меньшим объемом по мере заживления раны, могут помочь медицинским работникам определить необходимость вмешательств при уходе за раной.

№ по каталогу

1. Swezey L. Оценка раны – выделения из раны и запах. WoundEducators.com. 2014. https://woundeducators.com/wound-drainage-and-odor/ По состоянию на 24 октября 2019 г.
.

Взгляды и мнения, выраженные в этом блоге, принадлежат исключительно автору и не отражают точку зрения WoundSource, Kestrel Health Information, Inc. , ее филиалов или дочерних компаний.

Рекомендуется для вас

• Навигация по уходу за ранами из больницы в дом

  9 марта 2022 г.

  Кари К. Харман, RN-C, CCM, CWCA, WCN-C, CSWD-C, ACCWS, DAPWCA

  Для пациентов, выписанных из отделения неотложной помощи, дорога домой может быть усеяна выбоинами и лежачими полицейскими . У многих пациентов страх перед неизвестностью после впервые выявленной раны или обострения…

• Цифровой мониторинг и документирование ран: точка зрения развивающейся страны

  27 мая 2021 г.

  Гириша Махешвари, Паван Муджавдия и Шивани Гупта

  Хронические раны и их лечение представляют серьезную проблему для клиницистов во всем мире и являются одной из основных проблем общественного здравоохранения, с которыми сталкиваются развивающиеся страны. Во всем мире у более 40 миллионов человек развиваются хронические раны. ..

• Понимание целей документирования ран для вашего медицинского учреждения

  31 января 2021 г.

  До 20% всех судебно-медицинских исков в США и более 10% урегулирований связаны с ранами. Документация необходима для всех медицинских учреждений; однако в каждом параметре есть различия. Знание требований вашего клинического учреждения с точки зрения документации имеет решающее значение для выполнения…

ГЛАВА 6 — ДРЕНАЖ

ГЛАВА 6 — ДРЕНАЖ

---

---

6.1 Необходимость дренажа
6.2 Различные типы дренаж

---

Во время дождя или полива поля становятся влажными. Вода проникает в почву и накапливается в ее порах. Когда все поры заполнены водой, говорят, что почва насыщена и больше не может поглощать воду; при продолжении дождя или орошения на поверхности почвы могут образовываться лужи (рис. 96).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и проникает из бассейнов.

Часть воды, находящейся в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и замещается водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше не остается воды, некоторое время продолжается нисходящий поток, и воздух снова поступает в поры почвы. Эта почва больше не насыщена водой.

Однако насыщение могло продолжаться слишком долго для здоровья растений. Корням растений требуется воздух, а также вода, и большинство растений не могут выдерживать насыщенную почву в течение длительного времени (исключением является рис).

Помимо ущерба урожаю, очень влажная почва затрудняет, если не делает невозможным использование техники.

Вода, стекающая из насыщенного грунта вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается. После проливных дождей или продолжительного чрезмерного орошения уровень грунтовых вод может даже достигать и насыщать часть корневой зоны (см. рис. 97). Опять же, если такая ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по контролю подъема уровня грунтовых вод.

Рис. 97. После сильных дождей уровень грунтовых вод может подняться и добраться до корневой зоны

Перед сильным количеством осадков

После сильных дождей

Снятие излишней воды с поверхности земли или с корневой установки.

Избыток воды может быть вызван дождем или использованием слишком большого количества воды для орошения, а также может иметь другие причины, такие как просачивание каналов или наводнения.

В очень засушливых районах в почве часто происходит накопление солей. Большинство сельскохозяйственных культур плохо растут на соленой почве. Соли можно вымыть путем просачивания поливной воды через корневую зону сельскохозяйственных культур. Чтобы добиться достаточного просачивания, фермеры будут поливать поле больше, чем нужно культурам. Но соленая просачивающаяся вода вызовет повышение уровня грунтовых вод. Таким образом, дренаж для контроля уровня грунтовых вод также служит для контроля засоленности почвы (см. главу 7).

---

6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж

---

Дренаж может быть естественным или искусственным. Во многих районах есть естественный дренаж; это означает, что избыточная вода стекает с фермерских полей в болота или в озера и реки. Однако естественного дренажа часто бывает недостаточно, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж – удаление избыточной воды с поверхности земли. Обычно это достигается с помощью неглубоких канав, также называемых открытыми дренами. Неглубокие канавы впадают в более крупные и глубокие коллекторные стоки. Для облегчения стока избыточной воды в сторону дрен поле придается искусственный уклон путем планировки (см. рис. 98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа

6.2.2 Подземный дренаж

Подпочвенный дренаж – это удаление воды из корневой зоны. Это достигается за счет глубоких открытых дрен или заглубленных трубчатых дрен.

я. Глубокие открытые трапы

Избыточная вода из корневой зоны стекает в открытые дренажи (см. рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дрен

ii. Дренажные трубы

Дренажные трубы представляют собой подземные трубы с отверстиями, через которые может поступать грунтовая вода. Трубы подают воду в дренажный коллектор (см. рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью заглубленных труб

Дренажные трубы изготавливаются из глины, бетона или пластмассы. Их обычно укладывают в траншеи машинами. В глиняных и бетонных трубах (длиной обычно 30 см и диаметром 5 — 10 см) дренажная вода поступает в трубы через стыки (см. рис. 101, вверху). Гибкие пластиковые дрены значительно длиннее (до 200 м) и вода поступает через перфорации, распределенные по всей длине трубы (см. рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

III. Глубокие открытые дренажи по сравнению с трубными дренажами

В открытых дренажах используются земли, которые в противном случае можно было бы использовать для выращивания сельскохозяйственных культур. Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям. Открытые стоки требуют частого обслуживания (борьба с сорняками, ремонт и т. д.).

В отличие от открытых дрен, подземные трубы не вызывают потери обрабатываемой земли, а требования к обслуживанию очень ограничены. Однако затраты на установку трубных водостоков могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.

---

Типы дренирования раны и как понять, что это серьезно

Все типы открытых ран сопровождаются определенным уровнем дренажа, также известного как экссудат. Гнойный, гнойный, серозно-геморрагический и серозный — это 4 различных типа раневого отделяемого, которые состоят из комбинации гноя, крови и других жидкостей. Выделения различаются по цвету, текстуре и степени выраженности. Тип и количество дренажа являются ключевыми показателями тяжести раны, а также того, инфицирована ли ваша рана или находится в процессе заживления.

Дренаж из раны может быть вызван хирургическим вмешательством, травмой или чем-либо, что приводит к открытой ране. Дренаж является нормальным явлением во время воспалительных стадий раны, но вызывает больше беспокойства по мере того, как рана переходит на другие стадии процесса заживления. Дренаж может быть признаком инфекции, но не всегда. Фактический вид отделяемого покажет, нормально ли заживает рана или требуется дальнейшее медицинское вмешательство.

Важно уметь определять различные типы дренажей, чтобы наилучшим образом ухаживать за ранами и обсуждать возможные варианты лечения с врачом.

4 типа раневого дренажа

1. Серозный дренаж

Жидкое, водянистое и прозрачное вещество, выходящее из раны, классифицируется как серозный дренаж . Когда ваша рана свежая и проходит стадии заживления воспалительных ран, совершенно нормально испытывать этот тип дренажа. Если вы заметили большое количество серозного отделяемого, это может указывать на высокую бионагрузку или на присутствие нестерилизованных бактерий, живущих в ране.

2. Гнойное отделяемое

У вас может быть гнойное отделяемое , если жидкость, выделяющаяся из раны, имеет молочную консистенцию. Гнойные выделения могут иметь оттенки зеленого, желтого или серого и, как правило, довольно густые по консистенции, но могут быть и жидкими. Этот тип дренажа часто свидетельствует об инфицировании раны.

Причина бесцветного и густого гнойного отделяемого связана с патогенными микроорганизмами и отмирающими бактериями, а также с воспалительными и лейкоцитарными поражениями пораженного участка. Если ваша инфекция ухудшается, количество гнойных выделений увеличивается. Этот вид дренирования раны требует особого внимания и медицинской помощи.

3. Кровяной дренаж

Кровяной дренаж представляет собой свежую кровь, которая обычно вытекает из глубоких ран полной или частичной толщины. Совершенно нормально видеть небольшое количество крови во время воспалительной стадии раны. Такой дренаж не является нормальным явлением на других стадиях заживления и может указывать на то, что рана подверглась дополнительной травме. Повторное попадание в рану, ковыряние в ране или смена повязок могут вызвать повторное появление этого типа дренажа на стадии заживления.

4. Серозно-геморрагический дренаж

Серозно-геморрагический дренаж является наиболее распространенным типом дренажа. Он жидкий, водянистый и имеет тенденцию быть розового цвета, но также может иметь оттенки темно-красного. Розово-красная окраска связана с наличием в жидкости эритроцитов, что является признаком повреждения капилляров.

Сколько дренирования раны слишком много?

Врачи обращают особое внимание на цвет, консистенцию и количество раневого отделяемого. Точный уровень дренажа, который вы испытываете, может быть разбит на процент общего насыщения.

Скудный дренаж классифицируется как что-либо с насыщением ниже 25%, на что указывают слегка влажные повязки.

Минимальный дренаж Обычно не более 25% насыщения, но больше дренажа, чем скудного. Повязки будут в основном влажными.

Умеренный дренаж — насыщение от 25% до 75%, на что указывают промокшие повязки.

Обильный дренаж — самый тяжелый тип дренажа, классифицируемый при 75% или более насыщении. Этот уровень дренажа почти всегда серьезен и требует медицинской помощи.

Запах отделяемого из раны

Запах отделяемого из раны является еще одним ключевым фактором при определении общей тяжести и наилучшей формы лечения. Запах раны может сигнализировать об инфекции или о грязной повязке. Различные микроорганизмы имеют разные запахи, многие из которых могут быть мгновенно идентифицированы опытными медицинскими работниками. Как только вы почувствуете запах одного из них, легко распознать его снова в будущем. Например, запах аммиака известен у Proteus, а приторно-сладкий запах связан с Pseudomonas.

Если вы заметили странный запах, исходящий от вашей раны, это может быть проблемой, а может и не быть. Всегда лучше обратиться за медицинской помощью как можно скорее, чтобы убедиться, что у вас нет более серьезной основной инфекции.

Лечение инфицированных ран

В большинстве случаев надлежащий уход за раной предотвратит инфекцию и ускорит выздоровление. Лучший способ предотвратить заражение — мыть руки перед перевязкой ран, держать повязки в чистоте и регулярно менять их, а также всегда следить за ранними признаками инфекции. При первых признаках инфекции посетите Центр неотложной медицинской помощи для быстрой, удобной и доступной медицинской помощи, на которую вы можете положиться.

Об авторе

Различные типы дренажных систем

Если вы работаете над проектом, требующим дренажной системы, вы уже знаете о важности хорошего проекта для безопасного и эффективного удаления воды. Независимо от того, работаете ли вы с ливневыми или сточными водами, эффективное удаление воды предотвращает повреждение важных активов, создает безопасную и безопасную среду для жильцов и устраняет застой воды и связанные с этим проблемы со здоровьем и безопасностью.

Хорошо спроектированная линейная дренажная система решает все эти проблемы, но при этом учитывает время установки, стоимость и текущую производительность, а также скорость потока, устойчивость, время установки и затраты на техническое обслуживание в течение всего срока службы.

При таком большом количестве переменных важно иметь четкое представление о различных типах дренажных систем, доступных сегодня.

Ниже представлено руководство, в котором представлены различные варианты и которые помогут вам принять правильное решение в соответствии с вашими потребностями.



Водосбросы болот

Внешний вид

Водостоки болот представляют собой неглубокие канавы, выстланные дерновой травой или подобной растительностью. Это более широкая и неглубокая система, что делает их более тонкими, чем традиционные траншейные системы.

Что они делают

Водостоки Swale используются для замедления и контроля стока воды на открытом воздухе. Они также помогают предотвратить затопление водой, образование луж или эрозию окружающей почвы. Они также помогают предотвратить переполнение ливневых стоков внезапным притоком воды, распределяя воду по большей поверхности, и препятствуют слишком быстрому сливу стока.

Где вы их найдете

Эта система обычно используется как в жилых, так и в коммерческих зонах ландшафтного дизайна.

Точечные сливы

Внешний вид

Это подпочвенная система, требующая наклона полов в направлении стока. Когда требуется несколько дренажей, это может создать непривлекательный, неровный вид и привести к трудностям при планировании и настройке объекта.

Что они делают

Эти водостоки собирают воду из одной точки или желоба, как водосток, который находится посреди душа.

Где вы их найдете

Точечные дренажи распространены в местах, где необходим дренаж из определенной точки в связи со структурными или топографическими потребностями.

Французский дренаж

Внешний вид

Подземная конструкция, состоящая из перфорированной трубы, установленной во дворе с наклонной траншеей, которая помогает перемещать сток воды от самой высокой точки в начале к самой низкой в ​​конце. конец, где он уходит в канализацию, цистерну или болото.

Что они делают

Французские водостоки помогают перенаправить воду из места, где начинается водосток — обычно рядом с фундаментом строения — в канализацию или цистерну. Как правило, французские водостоки используются для облегчения естественного потока воды сверху вниз.

Где вы их найдете

Французские водостоки — это обычная система, используемая в жилых районах для отвода воды от домов и ландшафта.

Траншейные дренажи

Существует множество различных типов дренажных систем, подпадающих под определение «траншейных дренажей», от стандартных траншейных дренажей до более специфических видов.

Внешний вид

В отличие от других систем в списке, траншейный дренаж является поверхностной системой. По сути, траншейный дренаж представляет собой большую траншею с дренажным каналом, залитым бетоном. Этот канал может быть очень узким или очень широким и обычно закрыт тяжелой металлической решеткой.

Что они делают

Траншейные дренажи работают, перехватывая поток воды, стекающей по обширным пространствам земли. Они берут воду с поверхности земли и через канал, где она в конечном итоге достигает конечной точки дренажа.

Где вы их найдете

Эти системы обычно находятся вокруг коммерческих зданий, включая рестораны и погрузочные платформы. Вы также можете найти их на городских улицах и даже на площадках у бассейнов.

Дренажи из полиэтилена высокой плотности

Траншейные желоба из полиэтилена высокой плотности — новая инновация в области дренажных систем, которые стали популярными.

Внешний вид

Эти системы имеют готовые модульные секции каналов, легкие и простые в установке. Они имеют гладкую текстуру и очень прочны. Как и в случае традиционных траншейных водостоков, для систем из полиэтилена высокой плотности по-прежнему требуется решетчатое покрытие.

Что они делают

Как и обычная траншейная дренажная система, дренажи из полиэтилена высокой плотности перенаправляют воду с поверхности участка в дренажный канал, откуда она может быть перемещена в зону удаления, например, в сточные воды.

Где вы их найдете

Благодаря своей высокой химической стойкости и общей долговечности дренажи из полиэтилена высокой плотности являются отличным вариантом для промышленного применения.

Монолитный траншейный дренаж

Внешний вид

Из всех типов дренажных систем этот может быть наиболее проблематичным. Для установки выкапывается траншея, затем устанавливаются деревянные опалубки с арматурным стержнем перед заливкой траншеи бетоном. Как и другие траншейные системы, обсуждавшиеся до сих пор, эта также требует покрытия решеткой.

Что они делают

Эти системы перенаправляют воду и даже мусор с поверхности пола в канал и через систему улавливания, помогая поддерживать полы в чистоте и сухости, если канал не засорен.

Где вы их найдете

Они были распространены в различных отраслях, но из-за их стоимости и неэффективности многие обратились к лучшим альтернативам.

Щелевой дренаж

Наконец, среди различных типов дренажных систем можно выделить более новый и инновационный тип траншейного дренажа, называемый щелевым дренажем.

Внешний вид

Внешний вид щелевого дренажа уникален по сравнению с другими системами, поскольку он представляет собой предварительно скошенный и предварительно собранный единый элемент поверхностного дренажа. В отличие от других типов траншейных желобов, щелевой дренаж имеет более тонкую конструкцию, что устраняет необходимость в решетчатом покрытии. Он поставляется с различными вариантами материалов, включая популярную и прочную пищевую нержавеющую сталь.

Что он делает

При наклонных полах вода будет стекать в дренажный канал, откуда она может попасть в сборный резервуар для утилизации. Благодаря этому полы быстро сохнут, а люди не скользят и не падают на мокрых поверхностях.

Где вы их найдете

Щелевой дренаж — самая универсальная система на рынке с различными вариантами, которые подходят практически для любой отрасли, и даже для жилых районов и домов.

Существует так много различных типов дренажных систем, что это может показаться ошеломляющим. Но если вы потратите время на то, чтобы немного прочитать о том, что каждый из них делает и для чего они подходят, это может очень помочь. Не все варианты работают в каждой области, поэтому вы должны быть уверены, что выбрали лучшую систему для ваших нужд. Slot Drain, однако, является отличным, универсальным вариантом, который может работать практически везде, практически без проблем с его установкой и обслуживанием.

Если для вашего проекта требуются точечные или траншейные дренажные системы, свяжитесь с нами, чтобы узнать больше о щелевых дренажах. Наши специалисты могут помочь разработать систему, которая удовлетворит все ваши потребности, и вы сможете пользоваться всеми преимуществами, которые могут предложить Slot Drains, без каких-либо недостатков других дренажных систем.

Хотите узнать, как обычно устанавливаются траншейные дренажи? Посмотрите видео ниже:



Какие существуют типы дренажа и как их отличить?

Знание различных типов дренажных систем и определение того, какая из них находится на вашем участке, может очень помочь вам в будущем. Если вам когда-нибудь понадобится внести какие-либо изменения в вашу текущую дренажную систему из-за неисправности или потому, что вам нужно добавить дренаж в новую пристройку, вам нужно знать, какие типы дренажных систем у вас есть и что они делают. Это сделано для того, чтобы вы могли безопасно вносить изменения в свою текущую систему без каких-либо догадок, предотвращая любое опасное перекрестное загрязнение.

Какие существуют типы дренажа?

Что такое дренаж и какие существуют виды дренажа? В Великобритании в большинстве домов есть только две канализационные системы. Обычно они состоят из двух разных типов трубопроводов, которые часто вместе называют магистральным дренажем. Причина, по которой эти две системы трубопроводов разделены, заключается в том, что одна из них содержит поверхностные воды; который отводит дождевую воду, стоки с крыш, водосточных труб и водосточных систем. Другой используется для грязной воды: удаление воды из туалетов, душевых и даже стиральных машин.

Жилые дренажные системы предназначены для удаления избыточной воды из жилых районов, помогая удалять эту избыточную воду с пешеходных дорожек, подъездных путей и крыш, чтобы предотвратить любой риск затопления. Они также помогают предотвратить гниение, плесень, грибок и структурные повреждения в зданиях, которые могут быть вызваны скоплением воды.

Канализационные решения для жилых помещений часто включают:

Системы поверхностного дренажа

Поверхностные дренажные системы состоят из неглубоких канав, вырытых параллельно. Эти канавы служат каналами для стока поверхностных вод. Они также направляют воду в основную дренажную систему, чтобы предотвратить любое скопление воды и затопление.

Системы подземного дренажа

Системы подземного дренажа, также известные как французский дренаж, располагаются под верхним слоем почвы для удаления избыточной воды на уровне корней. Системы подземного дренажа также требуют создания более глубоких канав и установки подземных труб, которые приведут к большому дренажному коллектору, предназначенному для сбора любой воды из подземных труб.

Откосы

Откосы позволяют избыточной воде стекать вниз от конструкции с помощью труб, спускающихся по склону. Устанавливается труба, а затем соединяется с небольшим уклоном; позволяя воде течь по трубе и от конструкции.

Водосточные и водосточные системы

Водосточные и водосточные желоба собирают воду из желобов и направляют ее на землю. Водосточная труба обычно соединяется с водосточной системой здания, отводя воду с крыши прямо на землю. Все это происходит на склоне, чтобы вода не скапливалась внизу.

Жилые канализационные системы могут иметь трубопроводы, такие как сдвоенный, наземный или поверхностный дренаж, и этот дренаж никогда не будет сбрасываться в септиктенк. Эта вода возвращается в водотоки и может быть очень опасной при смешивании с загрязненной водой.

Если в вашем саду есть ящик для воды, он будет удерживать эту воду и постепенно просачиваться обратно в землю с подходящей скоростью, гарантируя, что она не представляет опасности для местной окружающей среды или здоровья населения. Если вы обнаружите, что у вас в саду есть амортизирующий ящик, внешне похожий на ящик для замачивания, он удалит лишнюю воду и перенаправит ее в водоток или в заранее определенное место, которое было сочтено подходящим для дренажа.

Единственное место, куда следует сбрасывать грязные или сточные воды, — это в основную канализационную дренажную систему и дренажные трубы, где их можно очистить на очистных сооружениях, прежде чем безопасно вернуть в систему водоснабжения. Если вы находитесь в сельской местности, у вас может быть септик или выгребная яма, закопанная в вашем саду, что также способствует подземному дренажу.

Идентификация ваших дренажных систем

В Великобритании существует несколько различных типов дренажных систем, которые можно найти на разных типах собственности. Ниже мы опишем каждый тип дренажной системы, которая может быть на вашем участке, и как идентифицировать каждую из них самым простым способом.

Люки

Если у вас в два раза больше крышек люков, чем в обычном доме, скорее всего, у вас двойная дренажная система. Этот тип дренажной системы отводит почву и сточные воды туда, где их можно безопасно очистить.

Возраст объекта

Более новые объекты, построенные после 1969-1971 гг., обычно имеют двойную дренажную систему. В старых домах, построенных до 1970-х годов, обычно могут быть отдельные трубы для земли и отходов.

Следи за водой

Откройте кран или смойте унитаз, наблюдая за водой из открытой крышки люка и видя, куда она течет, вы поймете, по какой трубе течет вода и есть ваша дренажная система.

Прокладка шланга

Пропустив шланг по водосточной трубе и наблюдая, куда стекает вода, вы увидите, где находится ваша домашняя/жилая дренажная система.

Сельские районы

Если в вашем саду есть приподнятая крышка водостока и электрический щиток снаружи, это будет означать, что на вашем участке есть установка по очистке сточных вод.
Если у вас есть только одна крышка люка над землей, то более чем вероятно, что на вашем участке есть выгребная яма – ее нужно очень регулярно опорожнять или заменять септиком, чтобы предотвратить любой потенциальный ущерб местному населению. окружающей среды или здоровья населения.

Если вы обнаружите, что у вас есть от 2 до 4 люков в непосредственной близости друг от друга и вентиляционные трубы над землей, это означает, что на вашем участке есть септик.

Ваши обязанности в отношении дренажной системы

Как владелец недвижимости вы несете единоличную ответственность за дренажную систему на своей территории. Это включает в себя любые проблемы, с которыми сталкивается ваша дренажная система, такие как засоры и переполнение, вплоть до попадания воды в основную канализационную систему.

Если вы создадите засор на своем участке, вам придется устранить его за свой счет. Однако, если есть засор дальше в основную канализационную систему; это будет обязанностью вашего местного органа власти. Если вы попытаетесь заменить трубопровод для вашей грязной дренажной системы, существует потенциальный высокий риск для здоровья, поэтому, прежде чем вносить какие-либо изменения, обратитесь в местные органы власти, местный отдел строительного надзора или к специалистам Coastal Drains.

Вам нужно связаться с вами по поводу ответственности за канализационную систему или определить ваши дренажные системы? Свяжитесь с нами здесь.

Типы подземных дренажных систем | Управление влажными почвами | Молочные продукты | Домашний скот и животные

Существует несколько вариантов дренирования избыточных подземных вод на определенную глубину от профиля почвы. На наиболее подходящую дренажную систему влияют:

• тип почвы
• топография
• осадки
• тип и расположение водостока.

Дренажные системы дороги в установке, но при хорошем обслуживании их преимущества перевешивают первоначальные затраты.

Убедитесь, что у вас есть поверхностный дренаж

Большинство проблем с влажными почвами возникают из-за переувлажнения почвенных профилей, а не только из-за поверхностных вод.

Установите поверхностные дренажи для отвода лишней поверхностной воды с загонов перед установкой подземных дренажей. Это снизит нагрузку на подземную дренажную систему и позволит установить эффективную подземную систему с меньшими затратами.

Преимущества системы подпочвенного дренажа

Расчет стоимости дренажных систем показал, что как увеличение использования пастбищ, так и дополнительный прирост пастбищ за счет дренажа могут конкурировать с другими источниками корма. Но чтобы воспользоваться этим дополнительным ростом, может потребоваться больше коров и усовершенствования фермы (включая кормушку).

Преимущества экологической устойчивости

Подземный дренаж обеспечивает множество нематериальных преимуществ долгосрочной устойчивости, таких как:

• улучшение здоровья почвы за счет повышения аэрации почвы
• усиление реакции на использование удобрений
• снижение минерального дисбаланса в почве, а иногда и в растениях
• предотвращение или снижение засоления (на ранних стадиях) .

Улучшение животноводства

Осушенные почвы позволяют заготовку силоса и сена на несколько недель раньше, чем на неосушенных почвах. Полученный корм может быть гораздо более высокого качества, улучшая продуктивность животных.

Лучшее удержание желательных видов растений

Дренаж за счет уменьшения вспучивания и создания благоприятных почвенных условий приводит к сохранению улучшенных видов пастбищ вместо того, чтобы способствовать притоку растений, подходящих для заболоченных условий, таких как тростник, туманная трава, глицерия виды и водный диван.

Личная выгода для фермера

Самое главное, снижение стресса при управлении скотом и пастбищами в более влажные месяцы зимы или весны имеет очень большие преимущества для оператора фермы.

Типы подземных дренажных систем

Существует 4 основных типа подземных дренажных систем:

• гофрированные и щелевые подземные трубы из ПВХ
• кротовый дренаж (включая кротовые дренажи, кротовые дренажи над системами коллекторных труб и гравийные кротовые дренажи)
• перехватчики дрен
• насосы грунтовых вод.

Подземные трубы

Подземные трубы лучше всего подходят для глубоких проницаемых грунтов, где их глубина позволяет увеличить расстояние и минимизировать затраты. Подземные трубы также могут успешно дренировать тяжелые (глинистые), плохо дренируемые почвы, но их необходимо устанавливать так близко друг к другу, что это нерентабельно в обширных системах сельскохозяйственных угодий.

Подземные трубы также можно использовать в грунтах, которые могут иметь препятствующий слой (например, глину) на некоторой глубине, но, если тип и содержание глины подходят, над ними можно установить кротовые дренажи над коллекторной трубой системы (перейти к этому разделу).

При правильной установке и обслуживании эти системы могут прослужить много лет. Необходим регулярный осмотр водостоков, так как это слабое звено во всех дренажных системах.

Трубы из ПВХ заменили глиняные трубы

Подземный дренаж в прошлом назывался «плиточным дренажем» из-за использования коротких глиняных труб. Глина была дорогой и сложной для укладки, и теперь ее заменили щелевые ПВХ или гибкие гофрированные пластиковые трубы переменного диаметра.

Способ укладки подземных труб

Специально разработанные дренажные траншеекопатели, обычно оснащенные оборудованием лазерного наведения, копают траншею, укладывают трубу с прорезями и укладывают водопроницаемую засыпку в траншею поверх уложенной трубы. Эта засыпка доставляется грузовиками или прицепами, оснащенными ленточными конвейерами, которые подают засыпку в бункер. Скорость движения вперед, размер отверстия канала бункера и размер материала определяют глубину и количество материала, укладываемого поверх трубы.

Несмотря на то, что траншеи можно копать с помощью обычного строительного траншеекопателя, создание плоского ровного основания траншеи с постоянным уклоном очень затруднено. Укладка труб вручную, без подбивания грунта в траншею перед укладкой трубы, также очень затруднительна. Специальная дренажная машина использует лазеры для поддержания постоянной глубины и падения независимо от состояния поверхности земли.

Обратная засыпка траншей

Обратная засыпка является основной статьей расходов на дренажную систему, но имеет решающее значение для эффективности дренажа, поэтому качество и цена обратной засыпки не должны снижаться.

В очень проницаемых грунтах требуется очень небольшая обратная засыпка, но в менее проницаемых грунтах или там, где кроты должны быть протянуты над трубой, глубина обратной засыпки достигает почти поверхности земли.

Кротовый дренаж

Кротовый дренаж можно классифицировать как:

• кротовый дренаж
• кротовый дренаж над системой коллекторных труб
• кротовый дренаж.

Пригодность каждого типа будет зависеть от:

• содержания глины и типа
• песок и камень по профилю
• уклон
• расположение водовыпуска.

Под действием кротового плуга образуется кротовый канал в области почвенного профиля с определенным содержанием глины. Плуг также расщепляет почвенный профиль непосредственно над каналом для крота, позволяя воде течь в него.

Кротовый плуг используется для формирования кротовых стоков. Проще говоря, кротовый плуг содержит ногу (или лезвие) с торпедой (или ногой), прикрепленную к его днищу. Иногда к задней части торпеды прикрепляют заглушку (или расширитель) немного большего диаметра, чтобы канал крота оставался правильной формы.

Кротовые дренажи

Кротовые дренажи используются на тяжелых почвах, где глинистый подпочвенный слой вблизи глубины заделки (от 400 мм до 600 мм) препятствует движению грунтовых вод вниз.

Успех и долговечность кротовых дренажей зависит от почв с высоким содержанием глины, так что после образования кротового канала он будет поддерживаться в течение многих лет. Кротовые дренажи не подходят для:

• почв с глинистыми типами, которые обладают диспергирующими или гасящими свойствами
• проницаемых почв из-за высокого содержания в них песка или суглинка.

Дренажи для кротов над системами коллекторных труб

Эта система используется в почвах, где невозможно образование кротов, которые достигают стока. Это включает в себя наличие камней, песчаных карманов, неровных поверхностей или чрезмерное расстояние до водостока.

В тяжелых почвах, где кротовые дренажи должны быть очень длинными (более 80 м), прежде чем они достигнут выпускного отверстия, можно очень успешно установить подземные трубы примерно на 60–100 м, по которым протягиваются кротовые дренажи. Промытый песок или гравий мелкого диаметра засыпают в траншею трубы до поверхности земли при монтаже.

Дренажи для молей затем устанавливаются под прямым углом или почти под прямым углом к ​​направлению труб. Излишки грунтовых вод стекают в кротовые дрены и по ним, затем стекают в пористую засыпку над трубами, а затем быстро удаляются в водосбросы по подземным коллекторным трубам.

Дренажи из гравийного крота

Дренажи из гравийного крота лучше всего подходят для почв и ситуаций:

• когда подземные трубы не подходят
• где дренажи из крота имеют очень короткий срок службы, или
• в засыхающих почвах, чтобы кротовый канал сохранял свою форму во время или вскоре после кротовья.

Дренаж из гравийного крота представляет собой нефутерованный канал или прорезь для ног, заполненный гравием небольшого диаметра или промытым песком.

Дренажи из гравийных кротов также дороги из-за:

• объема обратной засыпки
• близкого расположения.

Но они предлагают альтернативу в некоторых «сложных» ситуациях.

Они могут быть полезны при гашении и дисперсионном типе почвы, но проконсультируйтесь с экспертом, если вы рассматриваете возможность дренажа гравийного крота в этих ситуациях.

Дренаж-перехватчик

Эти дрены устанавливаются у основания склонов при изменении уклона, обычно там, где более крутой склон встречается с равниной, чтобы перехватывать нисходящий поток подземных вод. Часто тип почвы на склоне более водопроницаем, чем на равнине, и это заставляет воду выходить на поверхность, обычно при изменении уклона.

Перехватывающие дренажи также могут быть установлены под источниками и родниковыми линиями для перехвата родниковой воды. Пастбищные животные сильно роют участки вокруг родников, и ущерб обычно более сконцентрирован вниз по склону, так как почва очень влажная и имеет небольшую структурную прочность. Эта пораженная область обычно распространяется, если не огорожена.

Дренаж-перехватчик, установленный как можно ближе к роднику и поперек его нисходящего потока, может эффективно контролировать распространение. Дренаж уменьшает повреждение поголовья или выпячивание, поскольку почва сохраняет свою прочность и структуру.

Насосы для грунтовых вод

Они удаляют воду из водоносных горизонтов, чтобы уровень грунтовых вод опускался или поддерживался на подходящем уровне ниже поверхности земли.

Акт откачки вызывает просадку грунтовых вод, вытекающих из места расположения насоса — на глубине его влияние будет значительно меньше.

Степень воздействия будет зависеть от таких факторов, как:

• глубина водоносного горизонта
• тип почвы
• высота уровня грунтовых вод.

Вы должны обсудить со своим региональным сельским управлением водоснабжения стоимость, преимущества и недостатки, можно ли использовать эти насосы и нужно ли вам разрешение.

Выбор дренажной системы

Чтобы решить, какую дренажную систему установить, необходимо сначала определить:

• характеристики почвы
• его проницаемость (скорость, с которой вода может проходить через почву)
• пригодность для дренажа кротов (тип и содержание глины).

Фермеры и подрядчики по дренажу часто могут решить, какую систему подземного дренажа использовать, основываясь на некоторых простых испытаниях на ферме.

Но если вы сомневаетесь, проверьте почву или проконсультируйтесь со специалистом по подземному дренажу.

Закон о воде

Закон о воде 1989 года содержит рекомендации по управлению водными путями и болотами. Прежде чем рассмотреть возможность осушения влажного участка, обратитесь в местный орган управления водосбором за консультацией и узнайте, нужно ли вам разрешение.
