Виды дренажи – виды (поверхностный, глубинный, горизонтальный, вертикальный), устройство водоотвода (открытая и закрытая системы), какую функцию выполняет, материалы для подсыпки (щебень, керамзит и другие) +видео

Дренаж — Википедия

Дренажная труба и дренажная канава

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.

Дренаж (в строительстве) — метод сбора и отвода грунтовых вод от участка и сооружений с помощью системы дренажных труб, скважин, каналов, подземных галерей и других устройств.

Дренаж (в технике) — устройство или система для отвода (сброса) скапливающийся во внутренних полостях жидкости (дождевой воды, излишнего топлива, масел и т.п., при выпадении атмосферных осадков или при возникновении протечек при нарушениях герметичности) наружу за пределы устройства, узла или изделия, с целью предотвращения повреждений и разрушений устройства. В простейшем случае представляет собой просто отверстие в нижней части (дренажное отверстие).

Дренаж (в авиации) — сообщение закрытых баков с атмосферой для предотвращения их деформации атмосферным давлением при колебаниях уровня жидкости. Как правило, воздухозаборник дренажа расположен со стороны полёта и бак наддувается скоростным напором, а в самом баке имеется поплавковый клапан, закрывающий дренаж при заполнении бака, чтобы предотвратить выброс жидкости через дренаж.

Дренаж (в растениеводстве и цветоводстве закрытого грунта) — водопроницаемый материал, который насыпают на дно ёмкости для выращивания растений для быстрого отведения избытка воды при поливе. Используют керамические черепки, крупнозернистый песок, мелкую гальку, мелкие фракции керамзита и другие инертные материалы.

Дрени́рование (в медицине) — способ создания с помощью дренажей постоянного оттока содержимого из полости раны либо полого органа, естественная эвакуация содержимого из которого нарушена вследствие болезни либо травмы

[1].

• Клапанный дренаж — процедура, применяемая при эвакуации экссудата из плевральной полости (сифонное дренирование), целью которого состоит избежание всасывания в полость воздуха и жидкости.
• Аспирационное дренирование — применяется при лечении гнойных хирургических заболеваний.
• Интубация кишечника — дренирование тонкой кишки, проводится с целью разгрузки её от скопившегося токсического застойного содержания (например, при непроходимости кишечника).

Дренаж применяется с целью защиты от проникновения воды в сооружения, сохранения и упрочнения оснований здания, снижения фильтрационного давления на конструкцию. Также дренаж необходим для поддержания площадок и дорог участка в сухом состоянии, предотвращения загнивания корневой системы высаженных растений, защиты фундамента и подвальных помещений от избыточной влаги. Локальные дренажные системы применяются в тех случаях, когда общее понижение уровня грунтовых вод на территории застройки не может дать необходимого эффекта или экономически не оправдано.

Для устройства дренажа разрабатывается проект дренажной системы. В соответствии с ним определяется место расположения дрен, глубина их залегания, уклоны, устройство каналов, подбор комплектующих изделий и материалов. В зависимости от уровня залегания грунтовых вод, приводящих к увлажнению территории, может быть выполнен дренаж поверхности участка (поверхностный дренаж) или глубинный дренаж.

Пластовый дренаж[править | править код]

Пластовая дренажная система укладывается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом она гидравлически связана с трубчатой дреной (подземный искусственный водоток для сбора и отвода грунтовых вод), расположенной с наружной стороны фундамента на расстоянии не менее 0,7 метра от плоскости стены здания. Пластовая дренажная система защищает сооружение как от подтопления грунтовыми водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при дренировании «горячих» цехов трасс теплосети и дымоходов (попадание влаги в которые, даже в капиллярном виде, недопустимо).

Пристенный дренаж[править | править код]

Пристенная дренажная система состоит из дренажных труб (с фильтрующей обсыпкой), уложенных на водоупорный грунт с наружной стороны сооружения. Пристенный дренаж применяется, как правило, в тех случаях, когда основание сооружения находится на водоупорном грунте.

Кольцевой дренаж[править | править код]

Кольцевая дренажная система располагается по контуру защищаемого здания или участка. Действие кольцевого дренажа основано на понижении уровня грунтовых вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно зеркала грунтовых вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть установлен только одновременно со строительством сооружения.

Типы дренажа по конструктивным особенностям[править | править код]

Горизонтальный дренаж[править | править код]

Горизонтальный дренаж представляет собой систему трубчатых или галерейных дрен, канав^[2] и лотков. Трубчатые дрены — сочетание дренажных труб с одним или несколькими слоями фильтрующей обсыпки. Эти слои устраиваются для того, чтобы избежать заклинивания труб частицами осушаемого грунта. Для надзора за трубчатыми дренами сооружаются смотровые колодцы. Галерейные дрены — это трубы с большим поперечным сечением с отверстиями для приема воды и обсыпкой. Канавы применяют, главным образом, в небольших поселках, где допустимо поддерживать уровень грунтовых вод на глубине до 1,5 метра. В устойчивых грунтах канавы выполняются, как правило, в виде траншей с откосами, а в неустойчивых — конструкций из сборного железобетона.

Вертикальный дренаж[править | править код]

Вертикальный дренаж — система скважин, объединенных коллектором, через который вода откачивается насосным агрегатом или отдельным насосом на каждой скважине.

Комбинированный дренаж[править | править код]

Комбинированный дренаж — сочетание дрены и ряда самоизливающихся скважин.

-сочетает в себе совокупность вертикальных и горизонтальных дренажей при устройстве сложных систем водоотвода.

Дренаж гидротехнических сооружений (плотины, шлюзы и другое)[править | править код]

Дренажные системы устанавливают, обычно, в низовой части гидротехнических сооружений. В земляных плотинах дренаж выполняют в виде различных устройств, например, таких, как:

• дренажная призма в низовом откосе;
• дренажный тюфяк внутри плотины;
• ленточный и трубчатый дренажи в её основании.

В бетонных плотинах, возведённых на скальном основании, дренаж представляет собой систему вертикальных дрен, впадающих в продольные галереи; из них вода выводится в нижний бьеф. В бетонных плотинах на нескальном основании применяется дренаж с использованием обратных фильтров.

Виды дренажей по конструкции, глубине

Добавить в закладки Версия для печати

Разработка системы отвода грунтовых вод от фундамента является первостепенной задачей для большинства домовладельцев. Существуют различные виды дренажей, конструкция каждого из них используется в строительстве для достижения определенных целей.

Типы по глубине залегания

Дренаж – это система для отвода грунтовых вод или их разветвления по участку при помощи специальных водопроводов (дренов). Он выполняет множество необходимых функций, начиная от защиты подвала и несущей системы фундамента от подтапливания, и заканчивая обеспечением нормального естественного полива растений.

По глубине залегания бывают такие виды канализационных дренажей:

1. Поверхностный;
2. Подземный.

Поверхностные отличаются простотой своей конструкции. На участке использование этих систем необходимо для отвода атмосферных вод, к примеру, после дождя. Главным их достоинством является то, то дрены легко просматриваются и при необходимости очищаются. Они могут быть закрытого и открытого типа. Закрытые оснащаются защитной решеткой, которая препятствует попаданию в дренаж листьев или грязи. Открытые часто декорируются под пруд, придавая изюминку ландшафтному дизайну. Стандартно глубина поверхностных дренажей редко превышает 100 сантиметров, но при необходимости их можно немного углубить, чтобы контролировать поток верховодки.

Фото – поверхностный открытого вида

Подземный зачастую имеет более сложное устройство. Он используется для отведения воды от подвалов или орошения земли на участке, которая находится на возвышенности. За счет того, что глубина залегания может находиться в диапазоне от 1,5 метров до 3, они применяются для отвода глубинных грунтовых вод.

Классификация по конструкции

И поверхностный, и подземный дренаж могут иметь различное конструктивное исполнение. Поверхностные бывают такого вида:

1. Линейные;
2. Точечные.

В большинстве современных домов устанавливаются линейные дренажи, они максимально эффективны в работе. В них дрены помогают уводить паводковые воды от фундамента, деревьев, подсобных помещений посредством земляных каналов. Эти каналы могут уходить в септик или выводить излишнюю жидкость просто за пределы участка.

Фото – поверхностный

Точечные или местные более просты в создании. Они располагаются только в низинных точках участка, благодаря чему не требуют больших затрат средств и сил для обустройства. Представляют собой не привычные дренажи, а скорее отдельно установленные колодцы, которые могут быть открытого и закрытого типа. Помимо этого многие специалисты рекомендуют создавать искусственные углубления вдоль подпорных стенок, наружных канализаций и водопроводов и т. д.

Виды подземных систем:

1. Вертикальные;
2. Горизонтальные;
3. Комбинированные.

Вертикальные считаются самыми сложными из всех описанных видов. Они представляют собой сложную конструкцию, в которой в качестве ливневых дренов установлены вертикальные шахты. Из них вода попадает в магистраль, откуда выводится в септик.

Фото – схема вертикального

Горизонтальный дренаж – это простая система, подобная поверхностной, но установленная на более высокой глубине. Он может быть засыпным, закрытым дорожками или оборудованным специальными трубами с отверстиями. Все эти типы часто применяются для создания естественного осушения земли.

Фото – комбинированный

Видео: Как сделать дренаж почвы на даче

Монтаж разных видов

В зависимости от количества и потребностей, можно использовать разные способы установки системы. Если поверхностный дренаж монтируется чаще всего просто по периметру здания, то подземный имеет более широкий спектр применения. По установке глубинный дренаж бывает:

1. Кольцевой;
2. Пристенный;
3. Пластовый.

Кольцевой необходим для осушения подвалов и фундаментов. Он не приближается к стенам здания, но позволяет контролировать количество осадков (как талых, так и дождевых вод). Его удобнее всего использовать на песчаном грунте или суглинках, где не требуется особых усилий для мелиорации. Свое название он получил благодаря особой конструкции. Все дрены замыкаются в единую систему – кольцо без применения септических колодцев. Лишняя влага сама при помощи отверстий в трубах уходит в более глубокие слои земли.

Фото – подвид кольцевого

Пристенный необходим для защиты дорог, домов, растений и т. д., которые расположены на глинистой почве. Он размещается практически под периметров осушаемого здания или другой постройки и обеспечивает максимальную эффективность при относительной простоте конструкции. В зависимости от типа здания и участка разрешается совмещать кольцевые и пристенные дренажи. Вода с их помощью собирается и частично переправляется отверстиями в дренах в глубинные слоя земли, оставшаяся влага скапливается в колодцах, установленных на определенном расстоянии от стен.

Фото – классический пристенный

Если требуется установка водопроводной системы, которая предупредит любое проникновение влаги в подвал или дом в условиях водоносного пласта, то используется пластовый дренаж. Это самая сложная система их всех перечисленных. Этот вид системы можно назвать искусственным прудом, который установлен в самой низкой точке участка. Его стенки укреплены глиной, щебнем или песком, к ним походят магистральные дрены, которые разветвлены по всему участку. Собирающаяся влага может использоваться для полива или других технических потребностей.

Фото – пластовый вид

Без специальной автоматики, т. е. «на глаз» очень сложно определить, какой именно вид дренажа необходим. Перед началом монтажа любой системы требуется обязательно проконсультироваться с геодезистами Вашего региона.

Виды дренажей

При использовании сельскохозяйственных земель, питомников, парков и для удобства использования территорий, осушение открытыми каналами заменяют закрытой дренажной системой. Дренаж обозначает «осушение«.

В зависимости от расположения дренажа по отношению к водоупору он может быть совершенного или несовершенного типа.

Дренаж совершенного типа закладывают на водоупоре. Грунтовые воды поступают в дренаж сверху и с боков. В соответствии с этими условиями дренаж совершенного типа должен иметь дренирующую обсыпку сверху и с боков (рис. 1).

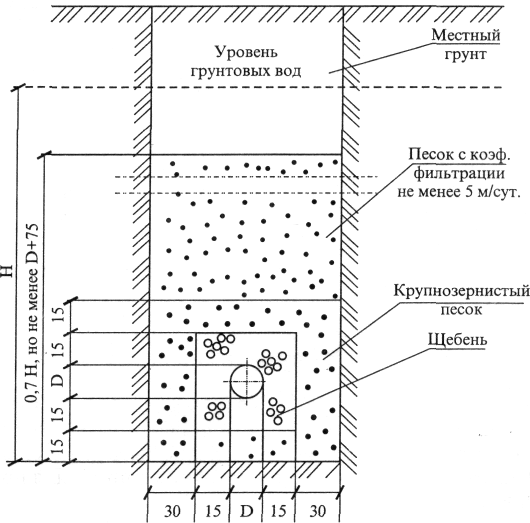

1. Дренаж совершенного типа

Дренаж несовершенного типа закладывают выше водоупора. Грун­товые воды поступают в дренажи со всех сторон, поэтому дренирующая обсыпка должна выполняться замкнутой со всех сторон (рис. 2).

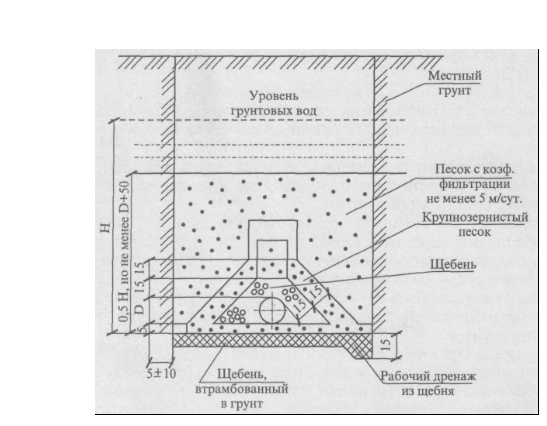

2. Дренаж несовершенного типа

Дрены выполняются в виде водопоглащающих линейных трубчатых полостей, которые размещаются на определенной глубине с определенным уклоном.

В зависимости от используемого материала дренаж бывает:

– гончарный;

– пластмассовый;

– деревянный;

– каменный;

– и т. д.

Может устраиваться кротовый и щелевой дренаж, не требующие дополнительных строительных материалов.

В сельском хозяйстве чаще всего применяют гончарный и пластмассовый дренажи.

При строительстве дренажа прокладываются траншеи определенной глубины, в которые укладываются трубки,

Вода в дрены, так же как и в открытые каналы поступает за счет напора, создаваемого разностью уровней воды в дренах и грунтовых водах и определяется этот напор по формуле Роте:

q = cH²,

где Н – величина напора, м; с – коэффициент, зависящий от типа почв и расстояния между каналами.

Дренажная система состоит из дрен различного назначения: дрены-осушители, дрены-коллекторы, главные коллекторы. Для обеспечения стока воды дрены всех назначений устраивают с определенным наклоном.

Гончарные трубки – изготовляют из обожженной глины, с внутренним диаметром 50, 75, 125, 150, 175, 200 и 250 мм. Длина гончарных труб 333 мм. Трубки бывают либо цилиндрической формы, либо граненные (6-8 граней). Цилиндрические трубки считаются лучше, так как они не требуют подгонки граней при строительстве осушительной сети. Трубки в траншеях укладываются вплотную одна к другой. Вода поступает в трубки через отверстия или зазоры на стыках. Стыки заделывают фильтрующим материалом (стекловатой или сфагновым мхом). Затем дрены засыпают грунтом, вынутым при отрыве траншеи.

Пластмассовые трубки – изготавливают из поливинилхлорида или полиэтилена, их диаметр колеблется от 42 до 125 мм, джина этих трубок 3-6 м. Срок службы гончарных и пластмассовых труб 50 лет.

Деревянный дренаж – из труб прямоугольного или треугольного сечения. Прямоугольные изготавливают из обрезных и необрезных досок хвойных пород толщиной 15-25 мм и шириной 7-15 см. Длина такой трубы от 3 до 6 метров. В местах выхода труб в открытый канал их изготовляют толщиной 40-50 мм. Уклон таких труб должен быть от 0,001 до 0,005. Длина осушительных дрен не более 250 м глубина 0,8-2 м. Расстояние между дренами 25-40 м. Срок службы деревянного дренажа 15-25 лет (зависит от типа почвы).

При устройстве жердяного дренажа на дно укладывается две жерди толщиной 8-10 см. На эти жерди через 1,5 м укладываются поперечные прокладки, а на них укладывается сплошной, настил, который сверху накрывается сфагновым мхом, а затем засыпается грунтом. Уклон от 0,003 до 0,005. Глубины залегания 1,1–1,2 м. Срок службы в торфяных почвах 20 лет.

Для устройства фашинного дренажа используют хворост толщиной 3‑5 см. Его связывают между собой через каждые 50-75 см и создают фашины диаметром 15-30 см, затем эти фашины укладывают на дно траншеи в количестве 1-3 штук. Сверху фашины покрывают сфагновым мхом и засыпают грунтом. Уклон дренажа 0,003.

Каменный дренаж – устраивают путем заполнения траншеи неплотной укладкой камня. Уклон должен быть не менее 0,005, но такой дренаж слишком дорогой, следовательно, его редко применяют.

Кротовый и щелевой дренаж – устраивают путем прокладки в грунте на глубине 40-70 см полостей, напоминающих кротовые ходы.

Виды дренажа

Виды дренажа садового участка могут быть открытого и закрытого типа, что решается в соответствии с условиями применения. Открытый вид дренажа – это взаимосвязанные каналы в щебневой обсыпке, расположенные на расстоянии друг от друга. Это устройство дренажной системы открытого типа не украшает участок, требует дополнительных ограждений и ежегодной прочистки.

Закрытый дренаж

Закрытый вид дренажа более эффективный и рациональный способ. Это технологически продуманная система герметически изолированных дренажных труб, укладываемых в траншеи в песчано-щебеночном слое. Закрытый вид дренажа предполагает для обслуживания установку смотрового колодца и отстойника, функционально регулирующих всю дренажную систему. Закрытый вид дренажа используют для понижения общего уровня грунтовых вод на участке.

Дренированную почву легче культивировать, подготовляя к посевным работам и внесению удобрений. С устройством дренажной системы на участке заболачивание почв исключается. Учитывая, что комбинирование видов дренажной системы даёт наилучшие результаты, их зачастую используют совместно. Комбинированный вид дренажа применяется для комплексной защиты прилегающих к дому территорий. Сочетание скрытого подземного водоотвода с поверхностным водоотводом максимально функционально.

По способу расположения виды дренажа различаются на горизонтальный и вертикальный дренаж.

Горизонтальный дренаж – это заглублённые трубчатые дрены для устройства открытого дренажа на больших площадях. Закрытый горизонтальный дренаж – это вид дренажа, применяемый в загородном строительстве.

Устройство закрытой дренажной системы предполагает траншею 30см шириной, прокладываемую на глубину от 0,7 до 1,5м таким образом, чтобы уклон естественного водооттока был в сторону дренажного колодца. Для закрытого вида дренажа на дно траншеи насыпают щебень и укладывают перфорированные дренажные трубы в обмотке геотекстилем. При составляющем водонесущем слое, конструкция засыпается грунтом с укрытием дерновым слоем. Система закрытого дренажа собирает воду, направляя её в водоприёмник или специальный колодец.

Любой вид закрытого дренажа активно борется не только с заводнением, но и с промерзанием грунтов, а значит, и с последствиями этих разрушительных процессов. Глубинная дренажная система применяется при глубоком залегании грунтовых вод до 10 метров. Как и все виды дренажа, глубинную дренажную систему планируют и рассчитывают заранее, в процессе начального обустройства территории участка. Глубинный дренаж необходим в большей части средней полосы России, во всех случаях низинного расположения участка. При глубинном дренаже обычно используют основную дрену, собирающую воду из примыкающих боковых дрен, для отвода за пределы участка или в дренажный колодец. Глубинный дренаж является единственным способом борьбы с излишком грунтовых вод на Вашем участке.

Дренаж фундамента

Дренаж фундамента – это особый вид дренажной системы. Дренаж фундамента служит для защиты от грунтовых вод загородного строения. Простейшим устройством такого вида дренажа является траншейный дренаж, эффективно используемый при отсутствии цокольного этажа. Траншейный дренаж устраивается на расстоянии 1,5-3м по периметру от фундамента здания. Глубина траншеи должна превышать низинную точку залегания самого фундамента в среднем на 50см. Защитный слой глины при устройстве траншейного дренажа располагается между траншеей и фундаментом, а на дно траншеи производят укладку дренажных труб соответствующего диаметра. Цель траншейного дренажа – защита от деформаций здания и фундамента.

Пристенный дренаж

Пристенный дренаж планируется, если в здании есть цокольные этажи и подвалы, погреба. Устройство такого дренажа необходимо в глинистых и суглинистых почвах. Дополнительно к пристенному дренажу используются фильтрующие приспособления и полимерные рулонные материалы. При проектировании пристенного дренажа дренажные трубы прокладываются по контуру с внешней стороны здания и сами стены защищают с помощью пристенного дренажного материала.

В системе дренажа фундамента используется линейный дренаж для поверхностного водоотвода. Этот вид дренажа применяется для обустройства открытых площадок перед загородным домом, тротуаров и прилегающих территорий. Линейный дренаж служит для сохранения дорожных покрытий, защищает от разрушения фундамент и цокольные этажи. Это совокупность подземных каналов и наземных защищённых решёток. Линейный дренаж собирает воду для отведения в ливневую канализацию.

Точечный дренаж

Как дополнительную защиту при линейном дренаже фундамента устанавливают точечный дренаж. Точечный водоотвод устанавливается на небольших участках, на въездах и выездах, под водосточными трубами для быстрого удаления водоизлишков. Устанавливаемые при этом дождеприёмники закрывают сверху ячеистой чугунной, стальной или пластиковой решёткой. Совмещение линейного поверхностного и подземного дренажа фундамента даёт наилучшие результаты дренирования почв.

Функциональное разнообразие видов дренажа помогает правильно устроить систему дренажа в конкретно взятом случае на Вашем участке. Обеспечьте Ваш загородный участок надёжной дренажной системой.

Какие виды дренажа для участка бывают и в чем разница? | Стройка и дизайн | Дача

Дренаж представляет собой инженерное сооружение, которое включает в себя объединённую систему труб и траншей. Размещается дренажная система как на определённом участке территории, так и по всей её площади. Назначение этой системы — отвести и собрать лишнюю воду за пределы владения.

В каких случаях рекомендуется делать дренаж?

Строители рекомендуют делать дренажную систему владельцам следующих территорий:

• на которых преобладает глинистая почва, которая плохо впитывает влагу;
• расположенных в низинах, областях с обильными подземными водами, долинах рек, на осушенной болотной местности;
• которые регулярно подтопляются сильными дождями или стаявшим снегом.

Всё это может привести к затоплению всего участка или же появлению больших луж на отдельных территориях. Следствие этого — порча и гибель растений, которые есть на участке: цветов, деревьев и кустарников, а также урожая. Некоторые могут столкнуться с затоплением погребов, цокольных этажей дома и других построек. Эта ситуация грозит порчей строений из-за размножения в них плесени и грибков, гниением деревянных конструкций.

Как пишут эксперты источником лишней воды на участке могут быть поверхностные воды, которые образуются при обильных осадках, подземные воды, имеющие сезонность уровня (весной выше, зимой — ниже) и верховодка — подземные воды, которые не могут полностью уйти в почву, так как встречают на своем пути преграду, чаще всего глиняные пласты.

Когда лучше делать дренаж?

Специалисты отмечают, что дренаж требует большого объёма земельных работ, поэтому его лучше делать на этапе обустройства участка, когда не нём ещё нет множества построек и не высажены растения. Но возможно строительство дренажной системы и тогда, когда участок уже полностью обжит. В этом случае размещать элементы системы придётся уже ориентируясь на все объекты, которые размещены на участке.

Какие есть виды этой системы?

В зависимости от объёма воды, который нужно отвести с участка, и места её локализации устанавливаются различные виды дренажной системы.

По способу установки дренаж бывает:

• глубинным (закрытым).

Это классический вид дренажной системы, которая состоит из труб, в которые попадает собравшаяся на поверхности вода, и колодцев, куда вся эта вода стекает. Трубы помещаются в прорытые канавы — обычно есть более широкая центральная траншея и более узкие, примыкающие к ней. Сверху трубы засыпаются песком и гравием. Вода, которая стекает по грунту, попадает в эти слои, а затем и в трубы за счёт множества проделанных в них отверстий. Затем по трубам вода собирается в оборудованные колодцы либо в сточную канаву, овраг, близлежащий водоем. Такой вид системы, как правило, обустраивается для снижения уровня грунтовых вод и отвода их за пределы территории участка;

• поверхностным (открытым).

Это наиболее простой вид дренажа, который не требует масштабных земляных работ. Его ещё называют ливневым дренажем — он подразумевает создание водоотводов — канав, которые впоследствии не засыпаются гравием, песком и землёй. Они остаются открытыми либо закрываются декоративными решетками для защиты системы от крупного мусора. Эксперты в дренажном строительстве рекомендуют устанавливать открытые системы для отвода поверхностной воды, например, атмосферных осадков.

По типу реализации выделяют следующие виды дренажной системы:

• лучевая (горизонтальная) — используется для отвода воды со всей территории или её части. При лучевой схеме к центральной трубе примыкают более узкие трубы, внешне она напоминает ёлочку. Этот способ строительства дренажа используется на участках с большой плотностью застройки, лучи проходят мимо деревьев и сооружений на участке;

• пристенная (вертикальная) — вода отводится от стен здания. Канава располагается на расстоянии более 1,5 метра от фундамента и углубляется на 5-10 см ниже пола подвального этажа. Система включает нескольких колодцев, которые при помощи специальных насосов отводит воду с территории участка;

• кольцевая — трубы замыкаются в кольцо вокруг объекта, например, дома. Такая система сложна в исполнении, говорят специалисты, так как необходимо сильно заглублять дренажные трубы — на 20-30 см ниже уровня грунтовых вод.

Дренажи

Московская государственная академия

ветеринарной медицины и биотехнологии им. К.И. Скрябина

Кафедра ветеринарной хирургии

Курс оперативной хирургии с топографической

анатомией животных

Реферат:

ДРЕНАЖИ

Проверил:

Акимов А.В.

Москва-2007

Дренирование (англ. drain осушать, дренировать) — обеспечение оттока содержимого ран, абсцессов, различных полостей и полых органов. Является основным среди методов физической антисептики. Дренирование можно производить резиновыми, хлорвиниловыми и другими трубками различного диаметра (дренажами), резиновыми или марлевыми полосками, которые вводят в рану, полость абсцесса, сустава, плевры, брюшную полость и др.

Дренажи

Определение. Дренажами называют имплантанты, временно помещаемые в раневые полости или полости тела для отвода и дренирования жидкостей или газов.

В зависимости от принципа действия имеются два типа дренажей:

А) пассивные дренажи;

Б) активные дренажи.

Действие пассивных дренажей основано на силе тяжести, капиллярной диффузии или давлении жидкости, накопившейся в ране. Это давление возникает вследствие движения ткани или воздействия внешних повязок. Отделяемое (секрет) течет по поверхности дренажной трубки. Эффективность пассивного дренажа зависит от свойств поверхности дренажной трубки. К распространенным системам дренажа пассивного типа относятся дренаж типа Pensore, дренаж гофрированными трубками и марлевый дренаж.

Дренаж типа Pensore.

Для такого дренажа используют мягкие резиновые трубки различного диаметра. Для обеспечения просвета в такую трубку можно также вложить марлевую турунду. Как правило, секрет течет по внешней, хотя иногда и по внутренней поверхности трубки.

Дренаж гофрированными трубками.

Здесь используют резиновые или пластмассовые трубки различных форм и размеров. Дренаж данного типа применяется в первую очередь для отвода гноя из инфицированных ран и полостей абсцесса.

Марлевый дренаж.

Используется, как правило, для тампонады больших полостей абсцесса, после рассечения носа и т.д.

Кольцевой дренаж. Он выполнен в виде кольца. При этом средняя часть дренажной трубки находится в полости раны или в полости абсцесса, а два оставленных конца снаружи завязываются. При удалении системы кольцевого дренажа не допускается вытягивать через раневую полость трубки, находившиеся снаружи, поскольку они не стерильным. Поэтому перед снятием системы дренажные трубки обрезают стерильными ножницами непос­редственно перед входным или выходным отвер­стием.

В качестве кольцевого лучше всего использовать марлевый дренаж или дренаж типа Penrose, поскольку это позволяет завязать узел. При ис­пользовании для кольцевого дренажа гибкой труб­ки через нее сначала необходимо продеть нить, конпы которой завязывают непосредственно в местах выхода.

К активным системам дренажа относятся такие системы, в которых раневое отделяемое или газ отсасываются наружу за счет создания пониженного давления. Дренажная система состоит из гибкой трубки с несколькими небольшими отверстиями в стенке, конец которой находится в ране или поло­сти. Разрежение создается механически (отсасыва­ющий аппарат) баллоном отрицательного давления (дренаж типа Redon) или при помощи заблокиро­ванного одноразового шприца. Для контроля за действием вакуума при применении отсасывающе­го аппарата используется наполненный водой ци­линдр. Высота водяного столба не дол­жна превышать 80 см, а для дренажа грудной клетки — 30 см, чтобы предотвратить засасыва­ние ткани и блокировку системы.

Преимущество таких систем дренажа заключа­ется в том, что они не сразу забиваются и, кроме того, являются замкнутыми системами, что сводит до минимума риск заражения раны.

Дренажи должны обеспечивать адекватный отток содержимого, обладать химической и биологической инертностью. Гной, продукты распада тканей, а с ними и микроорганизмы по одному или нескольким дренажам выделяются и эвакуируются в специальные емкости или в повязку. Дренаж может быть соединен трубкой с сосудом, в котором находится раствор антисептического препарата (сифонное Д.). Кроме того, через дренаж в рану или гнойную полость можно вводить растворы антисептических препаратов, антибиотики, протеолитические ферменты (рис. 1) Для Д. плевральной полости применяют сифонное подводное дренирование по Бюлау.

Марлевые тампоны имеют ограниченное применение для дренирования, т. к., пропитываясь отделяемым, быстро утрачивают гигроскопичность и перестают его выводить. Резиновые полоски (напр., из перчаточной резины) используют в ряде случаев в послеоперационном периоде для дренирования ран. По мере уменьшения количества отделяемого дренажи из раны удаляют. Чаще всего для Д. применяют стерильные трубки различного диаметра из синтетических материалов или резины. На конце трубки, вводимой в дренируемую полость, имеется несколько отверстий. Дренажную трубку вводят через рану (рис. 1) или дополнительный разрез — контрапертуру. Для предупреждения выпадения дренажной трубки ее фиксируют к коже швом или лейкопластырем.

Аспирационное Д. при лечении гнойных хирургических заболеваний нередко сочетается с активным длительным промыванием дренируемых полостей (промывным дренированием). Напр., в полость абсцесса, в брюшную полость при перитоните, в грудную полость при эмпиеме плевры, в костную полость при остеомиелите через дополнительно введенный дренаж вливают антисептические р-ры, растворы протеолитических ферментов или ингибиторов протеолиза, к-рые вместе с содержимым полостей активно отсасывают с помощью аспираторов через отводящий дренаж.

Для более эффективного промывания ран и гнойных полостей кроме одного дренажа в них вводят вторую трубку, а через нее раствор антибактериального препарата, вместе с которым удаляется из раны раневое отделяемое. Этот метод применяют также при лечении гнойных плевритов и перитонита.

Когда дренируемая полость герметична (ушитая рана, эмпиема плевры, гнойный артрит, не вскрытый абсцесс), возможна длительная активная аспирация (так называемое вакуумное дренирование). Разрежение в системе может быть создано с помощью шприца Жане, которым удаляют воздух из герметичной банки с подключенным к ней дренажем, либо с помощью водоструйного отсоса, трехбаночной системы, стандартного аппарата типа гармошки, электровакуумного аппарата. Это эффективный метод Д., способствующий также уменьшению полости раны, более быстрому ее закрытию и ликвидации воспалительного процесса (рис. 3), а при эмпиеме плевры — расправлению поджатого экссудатом легкого.

Вакуумное Д. широко применяют для профилактики и сокращения сроков заживления ран после обширных операций (пластики передней брюшной стенки, мастэктомии, брюшно-промежностной экстирпации прямой кишки, после операций на легких и органах средостения), для лечения спонтанного пневмоторакса и эмпиемы плевры. В абдоминальной хирургии аспирационное Д. желудка и тонкой кишки используют с целью профилактики и лечения пареза желудочно-кишечного тракта, профилактики несостоятельности швов анастомозов, лечения абсцессов брюшной полости, кист и абсцессов печени, селезенки и поджелудочной железы.

При лечении ран в качестве дренажа применяют также марлевые тампоны различных размеров, которые готовят из полоски марли. Благодаря своей гигроскопичности тампон всасывает кровь, экссудат, однако дренирующие свойства его проявляются не более 8 ч. Затем тампон может стать своего рода пробкой, закупоривающей рану и нарушающей отток из нее экссудата. Дренирующие свойства тампона повышаются при смачивании его 5—10% гипертоническим раствором натрия хлорида, который за счет повышения осмотического давления способствует усилению оттока жидкости из раны. Разновидностью марлевых тампонов является тампон Микулича. Он состоит из большой марлевой салфетки, укладываемой на дно и стенки раны, и марлевых тампонов, которым заполняют образующийся мешок. По мере пропитывания тампонов раневым отделяемым, их заменяют новыми до тех пор, пока не прекратится отток отделяемого. После этого потягиванием за нить, пришитую к середине салфетки, ее удаляют.

Осложнениями Д. являются выпадение дренажной трубки, образование гематомы и краевой некроз, нагноение ран. При длительном давлении дренажа на сосуды возможно аррозионное кровотечение, а при давлении на стенку кишки — ее пролежень и образование кишечного свища.

Дренирование мочевых путей проводят инструментальным и оперативным способами. Инструментальное Д. осуществляют путем катетеризации мочевого пузыря или почечной лоханки при нарушенном их опорожнении. При необходимости длительного дренирования верхних мочевых путей применяется подвесная катетеризация самоудерживающимся катетером типа «Стент». Фиксация катетера обусловливается закручиванием проксимального и дистального концов катетера в почечной лоханке и в мочевом пузыре после удаления выпрямляющей катетер струны. Оперативное Д. мочевых путей может быть самостоятельным вмешательством или заключительным этапом различных урологических операций. Чаще применяют Д. почечной лоханки (через ее стенку — пиелостомию или через ткань почки — нефростомию). Применяют также чрескожную пункционную нефростомию под рентгеновским или ультразвуковым контролем. Д. мочевого пузыря над лонным сочленением (эпицистостомия) может быть выполнено оперативным путем или посредством пункции специальным троакаром (троакарная эпицистостомия). Нефростомические, цистостомические дренажные трубки должны быть надежно фиксированы к коже лигатурой и закреплены с помощью пояска. Мочеточниковые катетеры, наружные катетеры типа «Стент», уретральные катетеры фиксируют с помощью лейкопластыря и лигатуры к коже. Промывание цистостомических дренажных трубок и уретральных катетеров проводят при окклюзии их сгустками детрита, гноя, крови, песком небольшим (50—80 мл) количеством антисептического раствора. Промывание нефростомических дренажей, мочеточниковых катетеров, наружных катетеров типа «Стент» необходимо начинать с аспирации мочи, при безуспешности которой вводят не более 2—3 мл какого-либо антисептического раствора.



СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ:

1. «Общая хирургия», под ред. В. Шмитта и др., т. 2. с. 62, М., 1985; Раны и раневая инфекция, под ред. М.И. Кузина и Б.М. Костюченка, с. 353, М., 1981; Стручков В.И., Гостищев В.К. и Стручков Ю.В. Руководство по гнойной хирургии, М., 1984.

2. Шебиц Х., Брасс В. «Оперативная хиругия собак и кошек»

3.И. Д. Канорский, Б. И. Фидрус. «Медицинская энциклопедия»

6

Дренирование раны — Википедия

Материал из Википедии — свободной энциклопедии

Дренирование раны или просто дренирование (англ. drain; осушать, дренировать) — непрерывное удаление с помощью медицинских дренажных инструментов (резиновых трубок, марлевых тампонов и т. п.) жидкого содержимого из ран, внутренних полостей тела и т. п.^[1] Возможно применение дренирования также и для удаления жидкостей и экссудатов из некоторых полых внутренних органов (желудка, плевральной полости, мочевого пузыря, тонкой кишки и т. п.), процессы нормального опорожнения которых могут быть нарушены из-за какой-либо травмы или заболевания^[1].

Показания для использования дренирования устанавливаются врачом, который и производит введение дренажа больному. Наблюдение за последующим самочувствием больного, состоянием дренажа, качеством и количеством удаляемой жидкости осуществляет медсестра, в обязанности которой также входит проверка целостности и правильности размещения дренажной трубки, отсутствие на ней перегибов и сдавливаний. Как правило, отслеживание характера отделяемой жидкости осуществляется путём отвода её в специальный градуированный сосуд. При этом любое резкое изменение её количества должно служить причиной немедленного уведомления об этом лечащего врача^[1].

Противопоказаний к применению дренирования практически нет. Однако отмечается, что дренирование требует тщательного выполнения всех асептических процедур, так как дренажное отверстие может служить входными воротами для заражения внутригоспитальной инфекцией. При лечении гнойных повреждений дренирование рекомендуется проводить пока не закончится фаза воспаления, необходимость в дренировании отпадает только после очищении раны и перехода её в фазу регенерации^[2].

При любом варианте лечения ранений дренирование раны считается одним из основных методов эвакуации раневых жидкостей, однако в зависимости от характера повреждений, количества выделяющихся экссудатов, конфигурации раневого канала возможно применение различных техник и способов его осуществления^[3]:

• Пассивное дренирование — идёт в ход при обработке подкожной клетчатки после операционного вмешательства и в случае неглубоких «открытых» ранений. При этом в ране размещаются марлевые или резиновые полосы (турунды), которые обеспечивают отведение жидкости в перевязочный материал не давая кожным краям раны слипаться и препятствовать этому; ключевую роль при этом играет сила тяжести либо капиллярные свойства гигроскопической повязки. Одним из вариантов пассивного дренирования является тампонада по Микуличу.
• Активное дренирование — задействуется для принудительного удаления содержимого из раневой полости в случаях обширных повреждений со сложной конфигурацией раневого канала и при наличии в нём замкнутых карманов. Среди таких методов выделяют аспирационное дренирование (через введение в полость раны трубки и создание внутри низкого давления), промывное дренирование (механический удаление раневого содержимого путём промывания) и т. п.

1. ↑ ^{1 2 3} Дренирование // Краткая медицинская энциклопедия / Гл. ред. В. И. Покровский. — 3-е издание. — «Медицинская энциклопедия», 1994. — Т. 1. — С. 344. — 544 с. — ISBN 5-8317-0047-X.
2. ↑ 8.1.3.1 Виды дренажей и способы дренирования // Раны и раневая инфекция. Руководство для врачей. / Под ред. М. И. Кузина и Б. М. Костюченок. — 2-е изд., перераб. и доп.. — Москва: Медицина, 1990. — С. 258. — 592 с. — ISBN 5-225-00998-0.
3. ↑ Дренирование раны // Общая хирургия. Учебник для медицинских вузов / Под ред. П. Н. Зубарева и А. В. Кочеткова. — 3-е изд., доп. и испр.. — Санкт-Петербург: СпецЛит, 2011. — С. 255. — 607 с. — ISBN 978-5-299-00457-1.

• Дренирование (рус.). www.medical-enc.ru. Медицинская энциклопедия. Дата обращения 8 октября 2017.
