Виды естественной вентиляции – 3.1. Естественная и искусственная вентиляция, виды, гигиеническая характеристика. Показатели чистоты воздуха закрытых помещений

Содержание

достоинства, разновидности, инструкция по созданию, возможные ошибки

Вентиляционная система является обязательным элементом для любого строения, особенно для тех помещений, которые являются герметичными за счет того, что в них установлены пластиковые окна, а также имеется отделка, через которую никаким образом не поступает в комнату свежий воздух. Вентиляция же полностью направлена на то, чтобы воздухообмен в помещении или здании в целом был качественным и надежным, а также обеспечивал поступление свежего воздуха и отвод такого воздуха, который не считается пригодным для применения. При этом может быть создана естественная вентиляция или принудительная. В первом случае данную систему нужно предусматривать еще в процессе возведения конкретного строения, а для ее работы не приходится постоянно тратить много денег или приобретать дорогостоящие элементы.

Преимущества применения естественной вентиляции

Первоначально важно учитывать, что такая система не предполагает применения каких-либо элементов, которые обеспечивают принудительный приток или отток воздуха. Поэтому не возникает необходимость приобретать специфическое оборудование, к которому обычно относятся различные вентиляторы или специализированные установки.

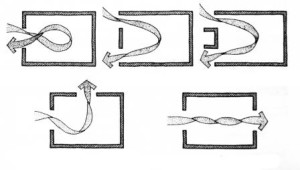

Помещение с естественной вентиляцией

Помещение с естественной вентиляцией

Естественная вентиляция в частном доме создается только с помощью проветривания, обеспечивающегося через открывающиеся форточки или окна, а также в стенах помещений могут иметься специальные отверстия. Они обычно снабжаются специальными крышками, чтобы ими можно было пользоваться только при необходимости. Установить такую систему можно в совершенно любом строении, однако важно убедиться, что она будет справляться с качественным и полноценным воздухообменом, а если имеется слишком большая комната, то нередко такая система комбинируется с определенной приточной или вытяжной установкой.

К положительным параметрам применения естественной вентиляции можно отнести:

  1. Легкость создания, поскольку справиться с формированием отверстий сможет каждый человек, однако в процессе данной работы важно учитывать, что расположение и диаметр этих элементов должны быть подходящими для обеспечения качественного воздухообмена.
  2. Естественная вытяжная вентиляция, так же как и приточная, в процессе своего функционирования не требуют вложения существенных денежных средств, что является обязательным для любой механической установки. В этом плане естественная система будет невероятно экономичной. Схемы естественной вентиляции в помещении

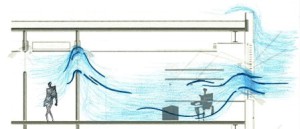

    Схемы естественной вентиляции в помещении

  3. Если правильно подойти к процессу проектирования и создания данной системы, то можно добиться того, что она будет очень эффективной и простой в применении.
  4. Монтаж не требует наличия от человека каких-либо необычных навыков, поэтому сам процесс формирования вентиляционной системы может быть осуществлен без привлечения специалистов.

Основные виды естественной вентиляции

Данная система может быть представлена в нескольких разновидностях, которые отличаются принципами создания и своими особенностями и параметрами. При этом эффективность каждой системы может быть совершенно разной, поэтому важно правильно заранее определиться с конкретным вариантом.

Виды естественной вентиляции следующие:

  • Неорганизованная система отличается тем, что в процессе ее работы воздух поступает в помещения, а также удаляется из него только за счет различных естественных причин, к которым относится разница температур в здании и на улице, наличие и скорость ветра, а также сюда можно отнести повышение или понижение атмосферного давления. Чаще всего такая система создается с помощью форточек или окон, которые периодически открываются собственниками недвижимости для проветривания и оптимального воздухообмена. Варианты естественной вентиляции

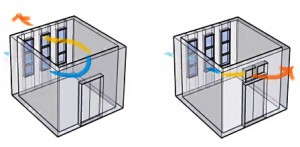

    Варианты естественной вентиляции

  • Организованная система представлена в виде специальных отверстий, причем одно делается под потолком, а другое над полом. Через одно поступает воздух, а через другое происходит его отвод. Эти отверстия могут обладать разными диаметрами, а зависит это от того, какие параметры имеются в помещениях, где создаются эти элементы. В первую очередь важно учитывать размеры комнат. Для формирования такой системы важным является правильный предварительный расчет, поскольку от этого зависит работоспособность и эффективность всей вентиляции.
  • Приточная вентиляция обеспечивает приток воздуха, а вытяжная его отток.

Важно очень ответственно подходить к процессу создания вентиляционной системы, особенно если при ее формировании и использовании вовсе не будут применяться какие-либо механические элементы. Дело в том, что от этого зависит ее работоспособность и надежность, а это непосредственно влияет на самочувствие людей, которые много времени проводят в этих помещениях. Дополнительно плохой воздухообмен может приводить к тому, что на стенах помещения возникнет плесень или грибки. Система естественной вентиляции сможет справляться со всеми этими пробелами, если она будет правильно спланирована и спроектирована, а также грамотно обустроена.

Естественная вентиляция

Естественная вентиляция

Как создается естественная вентиляция?

Для формирования данной инженерной коммуникации не нужно готовить много денег, как это считается необходимым для принудительной системы. Однако важно много внимания уделить грамотному проектированию, при котором учитываются все особенности и основные параметры помещения, где предполагается создавать и пользоваться системой.

Устройство данной системы должно быть таким, чтобы учитывалось оптимальное количество окон, которые будут оснащены форточками для проветривания, а также важно знать, из какого именно материала создавались стены в строении. Дело в том, что они могут быть сформированы из дышащих материалов, которые сами способствуют созданию естественного воздухообмена в помещениях. Сюда в первую очередь относится древесина, являющаяся природным материалом, обладающим уникальной способностью «дышать». В таком доме принудительная вентиляция может предусматриваться только для таких сложных помещений, как ванная или кухня.

Как сделать естественную вентиляцию? Первоначально создается проект, в котором учитываются все особенности конкретного строения, в результате чего можно определить, какое количество воздуха является необходимым для определенной комнаты для создания в ней хороших и оптимальных условий для жизни. В соответствии с этим решается, нужны ли вентиляционные отверстия в стенах, какими размерами и параметрами должны обладать форточки для проветривания, какими должны быть отверстия, имеющиеся между полом и нижней частью двери, а также в расчет берется множество других факторов. При создании отверстий может применяться обратный клапан, который увеличит комфортность и удобство применения всей системы.

Особенно много внимания в процессе формирования данной системы важно уделять кухне и ванной, поскольку эти помещения отличаются самыми сложными условиями, поскольку здесь периодически появляются примеси и посторонние запахи в воздухе, а также может быть повышена влажность.

Какие ошибки могут быть допущены

Естественная вентиляция своими руками создается довольно просто, однако в процессе этой работы нужно учитывать множество нюансов, о которых многие люди просто не знают. Именно поэтому они могут допускать серьезные и существенные ошибки, которые ведут к тому, что эта инженерная коммуникация не является эффективной, поэтому пользоваться ею будет не очень легко и приятно. К этим ошибкам относится:

  • Неправильное расположение вентиляционных отверстий, которые могут быть сделаны либо слишком низко, либо чересчур высоко;
  • Отсутствие вентиляционных элементов на втором этаже дома, поскольку многие люди думают, что для эффективной системы достаточно предусмотреть ее компоненты только на первом этаже;
  • Неправильно созданный скат крыши, в результате чего через выходную трубу поступает холодный воздух с улицы, а отработанный не может выйти;
  • Отсутствие естественной вентиляции в ванной комнате, которая является замкнутым помещением, что ведет к образованию в ней плесени или грибков.

Все вышеперечисленные ошибки являются довольно распространенными, а при этом могут привести к тому, что будет получена система, которая просто не сможет справляться со своими задачами. Поэтому важно подходить к созданию естественной вентиляции обдуманно и серьезно.

классификация, достоинства и недостатки, сравнение характеристики

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

Предлагаем разобраться в существующих видах систем для вентиляции и принципах их работы.

Содержание статьи:

Классификация систем вентиляции

Системы классифицируют по разным критериям:

  • способу подачи;
  • назначению;
  • способу воздухообмена;
  • конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

  • естественная;
  • механическая;
  • смешанная.

Выполняют , если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Галерея изображений

Фото из

Вентиляционные системы предназначены для подачи свежего воздуха и отвода отработанной воздушной массы из помещения. Если с поставкой не справляется естественная система, ее дополняют механической или сооружают механическую вентиляцию

Системы вентилирования позволяют не только сформировать благоприятный для проживающих микроклимат, но и вывести из замкнутых отапливаемых помещений вредные для стройматериалов и отделки испарения, что существенно продлевает эксплуатационные сроки объектов

В производственных цехах пищевой, химической, перерабатывающей промышленности и многих других областях народного хозяйства сертифицированные системы вентилирования устанавливаются в обязательном порядке

В многоэтажных домах с водяным отоплением преобладают естественные системы, с паровым - механические или комбинированные, для которых чаще всего устраивают общие боксы с устройствами фильтрации и подогрева

Следует продумать эффективную систему вентиляции в загородных домах с печным и каминным отоплением. Нужно учесть, что в помещениях с печью или камином, а также в котельной с газовым оборудованием вентиляция может быть только естественной

В жилых многоэтажках старого типа, рассчитанных на свободный приток воздуха через неплотности в оконных и дверных проемах, вытяжные отверстия располагают в ванных, туалетах, смешанных санузлах. Если есть необходимость в стимуляции движения воздушного потока в вытяжку ставят вентилятор, после чего система становится смешанной: с естественным притоком и механизированным отводом

Активно эксплуатируемые кухни частных домов и многоэтажек оборудуют вытяжными системами, благодаря чему вентиляция по аналогии с санузлом становится комбинированной. Причем к комбинированному типу относятся как вытяжки с выходом в вентиляционную шахту, так и рециркуляционные виды, которые просто прогоняют поток через фильтр и возвращают обратно в помещение

Если оконные и дверные конструкции препятствуют естественному воздухообмену, как это бывает с окнами ПВХ, для поставки свежего воздуха монтируют приточный клапан. В их числе есть устройства с вентилятором и без него

Устройство вентиляционной системы

Подача воздуха для проветривания стройматериалов

Промышленная разновидность вентиляционной системы

Механическая вентиляция в паре с воздушным отоплением

Загородный дом с каминным залом

Вентиляция в ванных комнатах и санузлах

Вытяжное оборудование в интерьере кухни

Приточный клапан под подоконником

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Виды вентиляционных системВиды вентиляционных систем

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляцииВиды систем вентиляции

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная вентиляцияОбщеобменная вентиляция

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

  • температурного перепада внутри и снаружи здания;
  • разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
  • под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию . Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги.

Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Естественная вентиляцияЕстественная вентиляция

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

Галерея изображений

Фото из

Расположение компонентов вентиляционной системы естественного типа учитывают и продумывают на стадии проектирования дома. В отличие от составляющих механической системы сделать их по завершению строительства проблематично

Вытяжные отверстия естественных вентсистем располагают в наиболее высокой точке из возможных. Поступающий с улицы свежий поток именно вверх вытесняет отработанную воздушную массу

Приточные отверстия располагают в нижней части помещения, снаружи они расположены в основном на цоколе дома. Из-за вышедшего в вытяжку воздуха внутри помещения создается разрежение, которое стремительно заполняется свежей порцией с улицы

Для того чтобы воздух перемещался к вытяжному отверстию в пределах квартиры или дома, дверное полотно оснащают вентиляционной решеткой. Если решетку не устанавливают, то дверное полотно должно быть на 1-1,5 см выше уровня пола

Вентиляция естественного типа бывает канальной и бесканальной. Чаще всего каналы приточные, реже - вытяжные как на фото

Если воздушные потоки не движутся, нет притока или не действует вытяжка, на окнах можно заметить конденсат. При нормальной работе системы он испаряется

Мешать движению воздуха в системах естественного типа может забитый вытяжной канал или отсутствие притока. Еще так бывает в жаркую погоду, когда в квартире прохладней, чем на улице

Чтобы проверить работу естественной вентиляции простейшим способом, к вытяжной решетке прикладывают лист бумаги. Если его не прижимает к решетке, значит, нужно принимать меры по восстановлению вентиляции

Сооружение вентиляционной шахты

Расположение вытяжного отверстия

Приточное устройство в цоколе дома

Вентиляционная решетка межкомнатной двери

Канальная естественная система вентилирования

Признаки неэффективной вентиляции

Обратное поступление воздушных потоков

Проверка тяги естественной вентиляции

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Правила организации системы вентиляцииПравила организации системы вентиляции

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Характеристики вентиляции механического типа

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная.

Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

Простым в установке и эксплуатации прибором, обеспечивающим вытяжку отработанного воздуха из ванных комнат, кухонь и санузлов частных домов, является система вентилирования с автоматическим микропроцессором:

Галерея изображений

Фото из

Устройство каналов для бытовой системы

Вентилятор со встроенным процессором

Внешняя панель умного вентилятора

Панель управления вентилятора

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

Механическая вентиляцияМеханическая вентиляция

Механическая система включает приборы и оборудование — автоматику вентиляторы‚ пылеулавливатели‚ нагреватели воздуха‚ электродвигатели. Все это потребляет много электроэнергии

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

Какой вид вентиляции используется на производствеКакой вид вентиляции используется на производстве

На производстве для вытяжки чаще применяют эжекторные установки‚ особенно там‚ где присутствую взрывоопасные газы. Использование обыкновенных вентиляторов здесь недопустимо‚ т.к. они могут искрить в случае возникновения неисправности. Их установку практикуют при монтаже приточной или приточно-вытяжной системы

Общеобменная вентиляция с механическим приводом

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением.

Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

Общеобменная вентиляцияОбщеобменная вентиляция

Схема расположения воздухоприемных устройств: в ограждающей конструкции (а)‚ возле наружной стены (б)‚ на кровле (в). Каналы для вытяжки и шахты утепляют снаружи‚ иначе зимой в них будет появляться наледь

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством . Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия.

Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

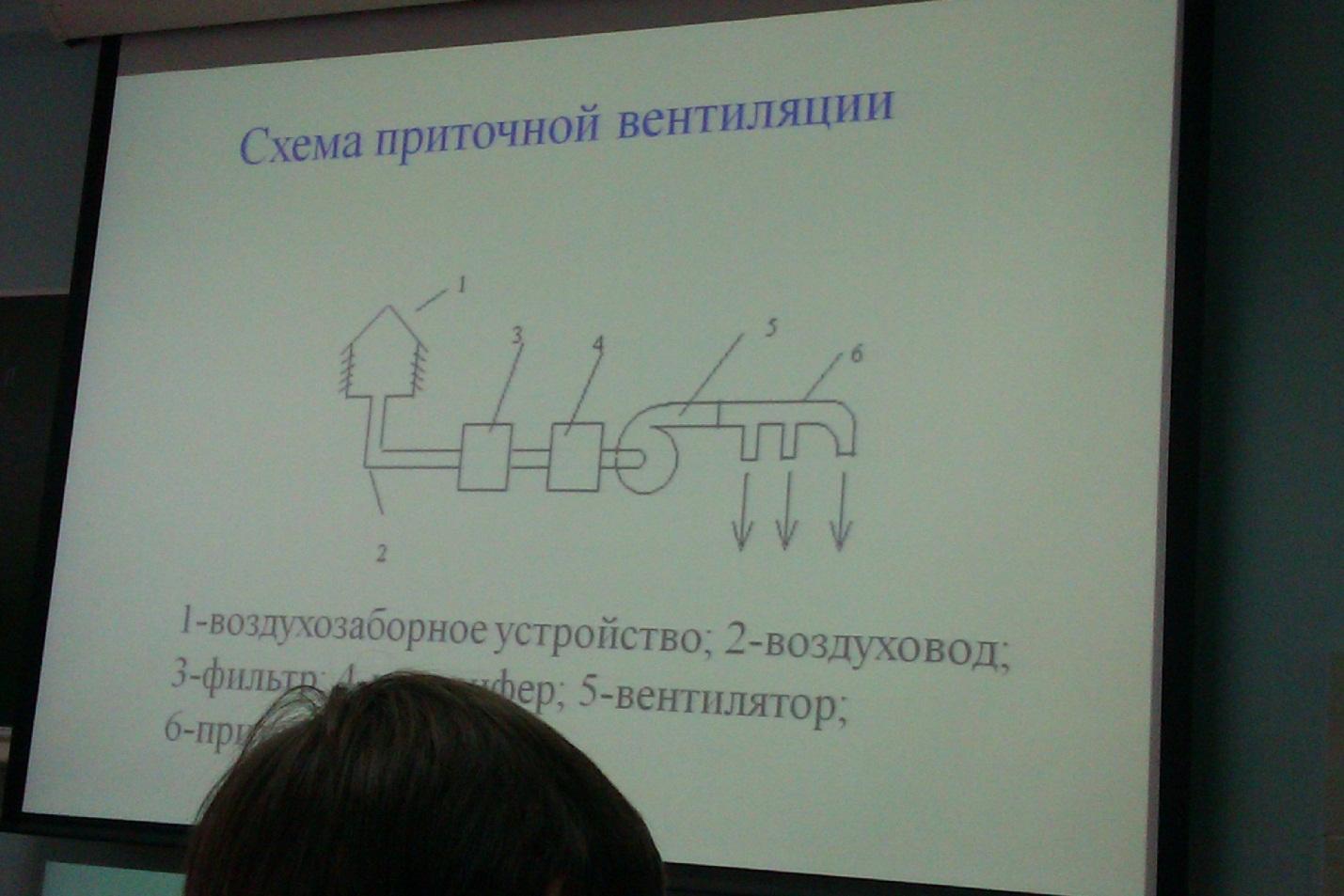

Механическая местная вентиляция приточного вида

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

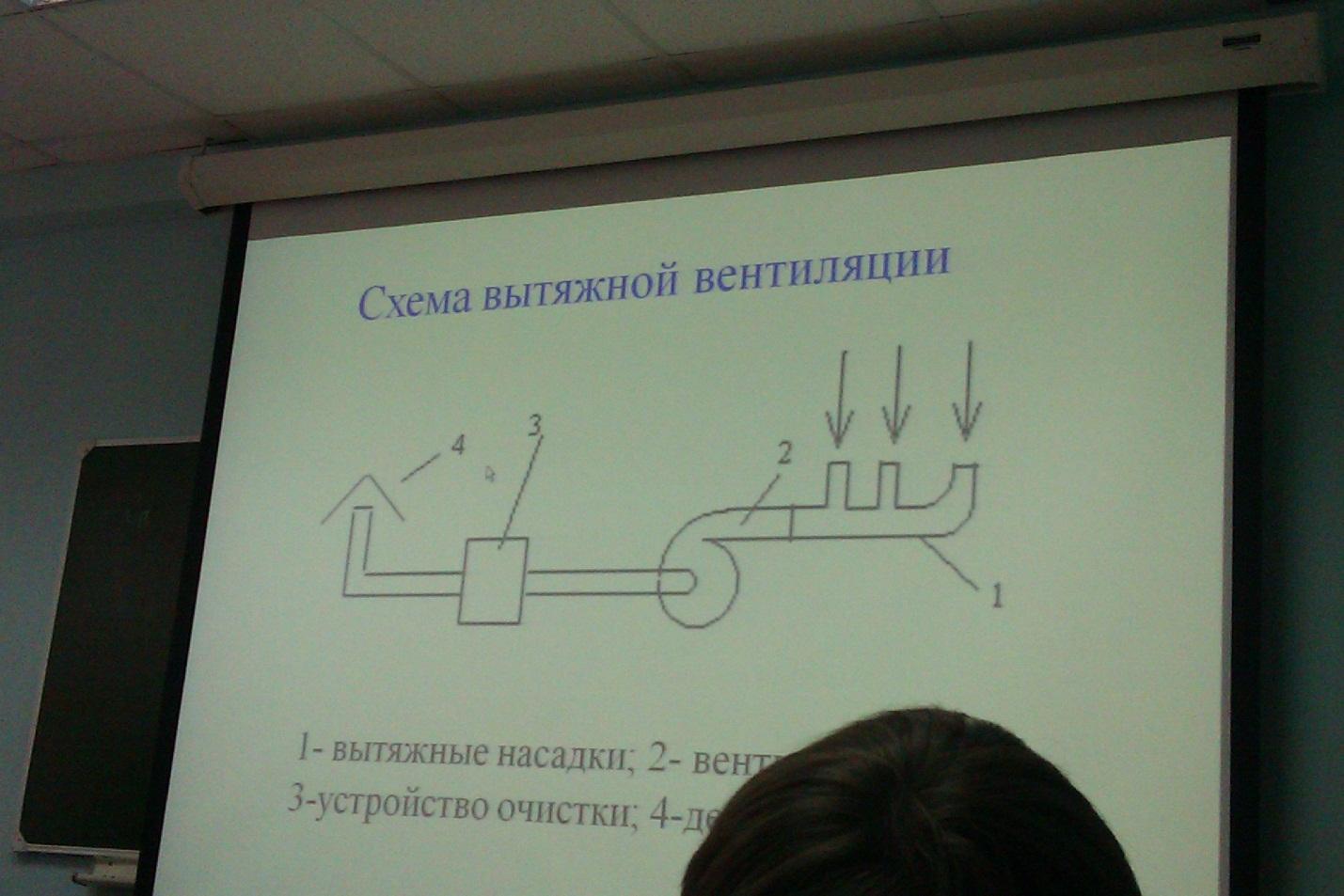

Вентиляция общеобменная вытяжная

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

Общеобменная системаОбщеобменная система

В конструкцию вытяжной вентиляции входит очистительное устройство (1) вентилятор (2) воздуховоды — центральный (3) отсасывающий (4). Когда в помещении нет вентиляции другого вида‚ кроме вытяжной‚ давление в нем опускается до отметки более низкой, чем в смежных комнатах или ниже чем снаружи

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Механическая приточно-вытяжная вентиляция

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку.

При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

Механическая вентиляция на случай аварии

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

ВентиляторВентилятор

В составе осевого взрывобезопасного вентилятора находится двигатель во взрывонепроницаемой оболочке. Он закреплен так‚ что в случае необходимости его можно быстро заменить

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

противодымная системапротиводымная система

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур.

Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное.

В систему обязательно включают элементы, оповещающие о возникновении пожара:

  • извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
  • сигнал «Пожар» на центральном пульте;
  • включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами.

Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении. Подробнее о монтаже системы дымоудаления можно прочесть .

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

Появились вопросы по теме статьи, нашли недочеты или есть ценные сведения которыми вы могли бы поделиться с нашими читателями? Оставляйте, пожалуйста, комментарии, делитесь опытом, участвуйте в обсуждениях.

36. Вентиляция, основное назначение. Естественная вентиляция и ее виды. Достоинства и недостатки.

Вентиляция — это совокупность мероприятий и устройств, обеспечивающих регулируемый воздухообмен в производственных помещениях. Вентиляция предназначена для обеспечения санитарно-технического(1) и технического(2) назначения.

(1)   состоит в поддержании в помещении воздушной среды соответствующей нормам СНИП, ГОСТ и общим санитарным нормам.

(2)   Состоит в обеспечении в помещении определенной чистоты, температуры, влажности и скорости движения воздуха, исходя из особенностей технологического процесса

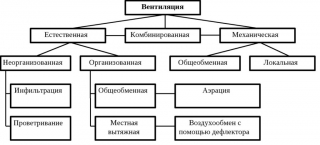

Виды естественной вентиляции:

Организованная – через специальные проёмы и сооружения.

Неорганизованная – через неплотности конструкции.

Ветровой напор, тепловой напор

К достоинствам естественной вентиляции относятся низкие эксплуатационные и капитальные затраты.

Недостатки естественной вентиляции: не применяется в помещениях, где есть выброс веществ, не осуществляет очистки перед выбросом в атмосферу.

Преимущества искусственной вентиляции перед естественной:

  1. Возможность подачи и удаления воздуха в любых помещениях

  2. Возможность подачи воздуха с любой температурой, влажностью и подвижностью

  3. Возможность равномерной работы круглый год

  4. Возможность устройств местных отсосов

  5. Возможность очистки удаляемого из помещения воздуха

Вентиляционная система — это совокупность устройств для обработки, транспортировки, подачи и удаления воздуха. Вентиляция бывает: Естественная, Механическая, Смешанная.

Системы естественной вентиляции — простые устройства, но их работа зависит от неустойчивых факторов: температура и давление воздуха, направления и скорости ветра. При естественной вентиляции невозможно подогреть, охладить, увлажнить, осушить или очистить поступающий воздух.

На случай нарушения технологического процесса или работы какого-либо оборудования и попадания большого количества вредных или взрывоопасных веществ в воздух обычно предусматривается аварийная вентиляция — общеобменная вытяжная, не компенсированная соответствующим притоком воздуха, создающая при своей работе разреженный воздух и препятствующая попаданию вредных веществ в другие помещения.

37, 38, 39. Механическая винтеляция. Достоинства и недостатки. Основные схемы организации воздухообмена. Общеобменная – назначение и системы. Местная – назначение и системы.

Механическая вентиляция - воздух перемещается с помощью вентиляторов.

Системы механической вентиляции подразделяются на:

1)      Проточные (нагнетают воздух)

2)      Вытяжные (удаляют воздух)

3)      Комбинированные

По характеру охвата помещения вентиляцию можно разделить:

1)      Общая обменная. Осуществляет воздухообмен во всем помещении и служит для разбавления выделяемых вредностей свежим потоком воздуха.

2)    Местная. Применяется для удаления загрязнений воздуха непосредственно у места образования и не допускает проникновение вредностей во все помещение.

3)    Комбинированные системы. Используются при значительном поступлении в воздух вредных веществ.

Достоинства механической вентиляции: осуществляется предварительная обработка воздуха, возможность подачи и отбора воздуха в любой точке помещения, возможность очистки воздуха. Недостатки: высокие эксплуатационные и капитальные затраты.

При проектировании учитываются требования СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» и ГОСТ 12.4.021-75 ССБТ Системы вентиляционные. Общие требования.

Общая вентиляция бывает: приточная, вытяжная и приточно-вытяжная.

Местная вентиляция бывает: приточная и вытяжная.

Схема приточной вентиляции

1 – воздухозаборное устройство; 2 – воздуховод; 3 – фильтр; 4 – калорифер; 5 – вентилятор; 6 – приточные насадки.

Приточная вентиляция применяется в производствах со значительными тепловыделениями и малой интенсивностью выделения вредных веществ, при условии, что поступающий свежий воздух обеспечивает разбавление вредных веществ до допустимой концентрации.

Схема вытяжной вентиляции

1 – Вытяжные насадки; 2 – вентилятор; 3 – Устройство очистки; 4 – Дефлектор.

Местная вытяжная вентиляция используется для удаления вредных веществ непосредственно на месте их образования. Она более экономичная и эффективная.

Общая вытяжная вентиляция может применяться:

  1. При наличии незначительных утечек вредных газов, паров из закрытой аппаратуры там, где местные отсосы оборудовать невозможно

  2. Влаго- и тепло избытках

  3. Удалении пыли.

Типы местной вытяжной вентиляции:

  1. Полностью закрытые кожухи, укрывающие источники выделения вредных веществ.

  2. Приёмники, укрывающие источники вредных веществ, но имеющие рабочие окна для обслуживания

  3. Приемники, частично укрывающие источники вредных выделений производственной среды

  4. Открытые воздухоприемники, представляющие собой отсосы той или иной конструкции, приближенные к источнику поступления вредных веществ.

Всё о естественной вентиляции


Что такое естественная вентиляция

Под естественной вентиляцией подразумевается система, исключающая использование любого оборудования, которое бы могло принудительно побуждать воздушные потоки к движению. Таким образом, в условиях естественной вентиляции воздухообмен в помещении осуществляется сам по себе. Это и отличает её от принудительной вентиляции, предполагающей установку специального оборудования, обеспечивающего принудительный приток свежего воздуха и вывод отработанного наружу.
естественная вентиляция.jpg

Преимущества и недостатки естественной вентиляции

Перечислим основные преимущества и недостатки естественной вентиляции. Какие из них окажутся важными именно для вас и какая чаша весов в итоге перевесит, решать вам (на наш взгляд, лучше всё же проконсультироваться со специалистом).

Преимущества естественной вентиляции:

  • ничего не стоит. Это главное и, пожалуй, единственное очевидное преимущество. Нет необходимости покупать вентиляционное оборудование. Естественная вентиляция создаётся с помощью открытых дверей, окон, форточек, а также специальных отверстий в стенах
  • легкость создания. Весьма сомнительное преимущество, но, тем не менее, если предусмотреть создание системы вентиляции еще на этапе строительства дома, то, действительно, в дальнейшем об этом задумываться не придётся
  • обеспечивает приток свежего воздуха. Пусть не так хорошо и качественно, как принудительная вентиляция, но всё же: с естественной вентиляцией жизнь гораздо комфортнее, чем совсем без вентиляции.
Недостатки естественной вентиляции:
  • невозможность обработки воздуха. С улицы в помещение поступает необработанный воздух, то есть неочищенный, не прогретый/не охлаждённый. А это значит, что зимой в квартире (доме) при открытых окнах или даже одной только форточки практически сразу становится холодно. Летом же приточный воздух приносит жару (вместе с пылью и насекомыми)
  • низкое качество и недостаточность воздухообмена. Естественная вентиляция сама по себе (не усиленная установкой принудительной вентиляции) не способна обеспечить качественный и полноценный воздухообмен
  • спорная лёгкость создания. Да, для организации естественной вентиляции не требуется установка дополнительного оборудования. Но стоит понимать, что качество естественной вентиляции напрямую зависит от того, насколько профессионально она была спроектирована и каким образом реализована на этапе строительства дома. Если проигнорировать этот момент, то в будущем, когда дом уже будет построен, создание вентиляции влетит в копеечку.

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:
  1. Неорганизованная вентиляция
  2. Организованная вентиляция
  3. Приточная вентиляция

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.
не организованная вентиляция.jpg

Организованная естественная вентиляция

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу. В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную. Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом.

Создание естественной вентиляции

Возвращаясь к главному преимуществу естественной вентиляции, вспомним, что для её обустройства не нужно покупать никакого климатического оборудования. Зато нужно уделить особое внимание грамотному проектированию, учитывающему параметры и особенности помещения, в котором планируется создавать вентиляцию.
тип вентиляции 6.jpg

Итак, проект по обустройству естественной вентиляции должен учитывать:

  • площадь помещения (квартиры или дома)
  • планировочные особенности помещения
  • специфику строительно-отделочных материалов, используемых в строительстве и для наружной/внутренней отделки. Так, например, в «дышащем» деревянном доме бывает достаточно организовать вентиляцию в сложных помещениях, к которым относится кухня, санузел, подвал
  • количество постоянно проживающих людей
  • количество окон и способы их открытия (будут ли это окна с форточками или распространенные пластиковые стеклопакеты с функцией проветривания)

От этих факторов напрямую зависит объем и кратность воздухообмена, необходимые для создания комфортных условий пребывания в помещении, на основе чего, в свою очередь, и должна создаваться вентиляция. Решается: нужно ли делать вентиляционные отверстия в стенах, какими должны быть отверстия между полом и нижней частью двери, какого размера делать окна и форточки и т.д.

Особого внимания при составлении проекта вентиляции заслуживают сложные помещения, к которым относятся указанные выше кухня, санузел (ванная и туалет) и подвал. Всё это помещения с повышенным уровнем влажности и вытекающими отсюда проблемами в виде плесени, грибков, бактерий и неприятного запаха.

Если у вас нет опыта в составлении проекта вентиляции, не пренебрегайте услугами профессионалов. В этом случае экономия приведёт к ещё большим затратам в дальнейшем!

Основные ошибки в организации естественной вентиляции

О первой ошибке мы сказали чуть ранее: экономия на проекте вентиляции – самая большая ошибка! Её трудно исправить. А всё, что трудно исправить, как правило, стоит немалых денег. Другими наиболее распространёнными ошибками являются:
  • отсутствие вентиляции на втором и последующих этажах дома. Многие отчего-то считают, что в вентиляции нуждается только первый этаж, соседствующий с подвалом. Но это не так. В вентиляции одинаково нуждаются все этажи дома!
  • неправильное расположение вентиляционных отверстий (слишком высоко или, наоборот, слишком низко) замедляет воздухообмен, отчего в доме ощущается постоянная нехватка воздуха
  • пренебрежение вентиляцией на кухне, в подвале и ванной комнате – причина появления и распространения плесени в доме и, как следствие, ухудшения здоровья домочадцев
  • неправильно выбранный (и сделанный) скат крыши, в результате чего через трубу с улицы в помещение поступает холодный воздух и отработанный к тому же не выводится.
Это, пожалуй, самые распространённые ошибки, допускаемые тогда, когда вентиляция организуется своими руками. Избежать их можно. Если довериться специалистам. Так вы сэкономите и деньги, и время.

Типы и виды систем вентиляции помещений

Типы вентиляции

Вентиляция помещений классифицируется по следующим основным признакам:

Естественная и механическая вентиляция

Естественная вентиляция - это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах - это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки - дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов - направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция , т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют "умные" вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить стеклопакеты с приточными клапанами, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Приточная, вытяжная и общеобменная вентиляция

Приточные системы - один из видов механической вентиляции, служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные системы вентиляции, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции - общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ и выделений в помещении локализованы и можно не допустить их распространении по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы (укрытия в виде шкафов, зоны, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.)
Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы вентиляции не могут решить всех задач вентилирования. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме, подача воздуха в отдельные помещения не может обеспечить необходимые условия воздушной среды. То же самое, если работа производится на всей площади помещения или ее характер связан с перемещениями и т.д.

Общеобменная вентиляция

Общеобменные системы вентиляции - как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженных вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/кв. м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной вентиляцией или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Канальная и безканальная вентиляция

Системы вентиляции либо имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы-воздуховоды могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т.д. (безканальные системы).

Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка - это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Вентиляция перемешиванием и вентиляция вытеснением

Различают два основных, часто встречающихся типа вентиляции: вентиляция перемешиванием и вентиляция вытеснением.

Перед тем как более подробно рассмотреть эти два типа, необходимо рассмотреть наиболее часто используемые термины, характеризующие качество воздуха.

Эффективность вентиляции

Эффективность вентиляции - это величина, показывающая, как быстро загрязнённый воздух удаляется из помещения.
Она определяется отношением концентрации вредных примесей, содержащихся в вытяжном воздухе к концентрации вредных примесей в помещении.
Эффективность вентиляции часто используется для качественной оценки способности системы обеспечивать комфортные условия по чистоте воздуха. Данный показатель находится в зависимости от геометрии помещения, взаимоположения приточных и вытяжных отверстий и плотности распределения источников вредных примесей в помещении.
Вентиляция вытеснением позволяет получить значения эффективности вентиляции свыше 100%, в то время как при вентиляции перемешиванием они не превышают 100%.

Коэффициент воздухообмена

Данный параметр характеризует скорость замещения воздуха в помещении.
Он зависит от условий раздачи воздуха в помещении, расположения и размеров диффузоров, расположения источников тепла и т.д.
При применении метода вытеснения, возможно, получить значения коэффициента воздухообмена от 50 до 100%, в то время, как при вентиляции перемешиванием они не превышают 50%.

Вентиляция вытеснением

Это наиболее эффективный метод, традиционно используемый при вентиляции промышленных объектов. Кроме того, данный метод вентиляции нашел широкое применение в так называемых системах комфортной вентиляции. При правильно рассчитанной схеме этот метод позволяет эффективно удалять излишки тепловыделений и достигнуть максимальной эффективности вентиляции.
Для более подробного описания данного метода необходимо выделить следующие понятия: рабочая зона и прилегающая зона

Рабочая зона

Часть комнаты занимаемая или используемаялюдьми.
Рабочей зоной принято считать пространство отстоящее на 50 см от стен и оконных проемов, и от 10 см до 180 см над полом.

Прилегающая зона

Это пространство вокруг приточного низкоскоростного диффузора, где им создаётся определённая локальна скорость воздуха. Для систем комфортной вентиляции принято считать, что локальная скорость воздуха в прилегающей зоне не должна превышать 0,2 м/с.
Такие требования предъявляются с целью максимально возможного уменьшения прилегающей зоны вокруг диффузоров.

Скорость воздуха и температура

При вентиляции вытеснением воздух подаётся на нижний уровень и течёт в рабочую зону с малой скоростью. Приточный воздух должен быть несколько холоднее, чем окружающий воздух помещения для работы принципа вытеснения.
Дл комфортных систем, температура подаваемого воздуха должна быть на 1 °C ниже комнатной температуры, а для промышленных или специальных систем эта величина составляет от 1 до 5 °C.
При слишком низкой температуре на притоке, всегда возникает риск образования т.н. конвекционных потоков.

Преимущества и недостатки

Вентиляция вытеснением очень удобна для применения в промышленности, где много вредных примесей и тепловыделений.
Правильно спроектированные системы для вентиляции вытеснением обеспечивают очень хорошее качество воздуха, но данный принцип имеет некоторые ограничения:

  • Приточные диффузоры требуют больше места;
  • Приточные диффузоры по ошибке могут чем-нибудь накрыть;
  • Прилегающая зона становится гораздо больше;
  • Вертикальный температурный градиент становится очень высоким.

При проектировании данных систем необходимо также учитывать взаиморасположение по высоте и мощности отопительных устройств, которые влияют на динамику воздушных потоков внутри помещения. При сочетании с посторонними токами воздуха помещения, неравномерный нагрев по высоте в некоторых случаях вызывает смещение нагретых слоёв воздуха вниз. На практике, это приводит к функционированию вентиляционной системы по другому принципу - перемешиванию

Вентиляция перемешиванием

При вентиляции перемешиванием приточный воздух одним или несколькими потоками подается в рабочую зону, вовлекая в движение большое количество воздуха внутри помещения. Рабочая зона лежит в зоне возвратного потока, где скорость воздуха составляет 70%от скорости основного воздушного потока.

Длина струи

Под длиной струи принимается расстояние от воздухораспределителя до сечения воздушной струи ,в котором скорость ядра потока снижается до 0,2 м/с.

Эжекция

Эжекция это способность диффузоров подмешивать в струю прилегающий воздух помещения.
Диффузоры струйного типа (где воздух закручивается проходя на большой скорости через сопла)-являются яркими примерами приточных устройств с высокой степенью эжекции. Диффузоры для вентиляции вытеснением имеют низкую степень эжекции.
Для устранения ощущения сквозняка при температуре приточной струи ниже комнатной температуры необходимо использовать приточные диффузоры с высокой степенью эжекции.

Настилающий эффект

При расположении отверстия вентиляции в достаточной близости от плоской поверхности, выходящий ток воздуха отклоняется в её сторону и стремится течь непосредственно по поверхности. Этот эффект возникает вследствие образования разряжения между струёй и поверхностью, а так как нет возможности подмеса воздуха со стороны поверхности то струя отклоняется в её сторону.
Для возникновении настилающего эффекта расстояние между приточным отверстием и потолком не должно превышать 30 см.

Скорость воздуха и температура

Приемлема скорость воздуха в рабочей зоне зависит от таких факторов как: температура в помещении, род деятельности в помещении, внутренний интерьер. Отмечено, что ощущение сквозняка устраняется, при скорости воздуха меньше 0,18 м/с и температуре от 20 до 22 °C.

Препятствия

Воздушный поток, вероятно, изменит направление при наличии препятствий свисающих с потолка, таких как светильники, перекрытия и др. Если выступ не превышает 2% от высоты потолка, то воздушная струя, обогнёт препятствие.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО "ИНТЕХ":

Типы вентиляции Типы вентиляции Типы вентиляции Типы вентиляции

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

преимущества и недостатки вентиляционных систем

Правильно организованная система вентиляции регулирует движение воздушных масс в помещениях, с ее помощью контролируется влажность, подача свежего воздуха, устранение загрязненного. Она необходима для комфортного микроклимата, который влияет на здоровье и работоспособность человека. Система вентиляции продлевает срок эксплуатации здания, не допускает проявление грибков и плесени. Во время составления проекта здания обязательно проводится расчет воздухообмена, с помощью которого подбираются конкретные виды вентиляции. Преимущества и недостатки вентиляционных систем рассмотрим в данном обзоре.

Виды вентиляции: преимущества и недостатки вентиляционных системОрганизация вентиляции в частном доме

Читайте в статье:

Что такое вентиляция и для чего она нужна

Вентиляция в зданиях устраивается для организации воздушных потоков, замены загрязненного воздуха чистым. Чтобы не происходило скопление пыли, обменные процессы должны быть налажены с определенной частотой и скоростью. Ежедневно для уборки используются средства бытовой химии. В помещениях с плохой вентиляцией пыль оседает, повышается концентрация химических соединений и влажность.

У людей, работающих в таких помещениях, появляются головные боли, ощущение песка в глазах, снижаться работоспособность. Может появиться аллергический насморк. И как следствие, снижение иммунитета и частые респираторные и вирусные заболевания.

Классификация систем вентиляции

Вентиляция – самый востребованный комплекс инженерных мероприятий. Чтобы подобрать оптимальный воздухообмен, нужно знать ее основную классификацию:

  • по принципу воздухообмена она делится на принудительную и естественную;
  • смешанная – бывает приточная и вытяжная;
  • по месту организации – местная и общая;
  • по инженерной организации – канальная и бесканальная.

Разберемся в особенностях каждого вида вентиляционных систем.

Естественная

Естественная вентиляция в частном доме устраивается обычным проветриванием. Дополнительные агрегаты не применяются. Ее действие основано на естественных физических процессах. Обмен воздушных масс происходит благодаря разнице температур и атмосферного давления. Потоки свежего воздуха направляются в помещения силой ветра, выталкивая загрязненные массы наружу.

Для направления организованных потоков применяются воздуховоды. Их размещение закладывается при проектировании. При этом учитывается тип строительных материалов. Например, кирпичная кладка или дерево лучше пропускают воздух, чем бетонные конструкции.

Организация естественной вентиляцииОрганизация естественной вентиляции

Механическая (принудительная)

Для организации механической вентиляции используются специальные устройства, которые принудительно направляют воздушные потоки. Отличие от естественной – организованное увлажнение, очистка и контроль температурных режимов воздуха. Дополнительно вентиляция снабжается системой фильтрации, пылеуловителем, нагревательным блоком и вентилятором. Весь цикл работ и экономический анализ закладывается на стадии проектирования.

Приточная и вытяжная вентиляция

Системы можно классифицировать по принципу организации вентиляции:

Тип вентиляцииОписание
ПриточныеРазновидность механического обмена при помощи организации принудительной вентиляции в частном доме. Загрязненные потоки выводятся наружу при помощи естественного проветривания.
ВытяжныеОрганизация процесса налажена при помощи вытяжных вентиляторов, которые удаляют загрязненные массы. Она устраивается дополнительно к естественному проветриванию.

В состав приточной вентиляциивходят следующие элементы и оборудование:

  • приточные вентиляторы для обеспечения поступления воздушных масс;
  • шумоглушители – для погашения шума, который издает агрегат;
  • нагреватель – оценить его можно в прохладное время года;
  • воздухозаборная решетка – с ее помощью происходит фильтрация воздуха, который поступает с улицы;
  • фильтры (тонкой, особо тонкой и грубой очистки) – очищают воздушные потоки от разных примесей;
  • клапанызадерживают воздух извне в период отключения системы;
  • воздуховоды, по которым проходят потоки воздуха.

Приточно-вытяжная вентиляция

Сбалансированная работа приточных агрегатов с вытяжными способствует обеспечению оптимальной замены загрязненных масс свежим воздухом. Правильная организация процесса должна контролировать обмен потоков и в соседних комнатах.

Организация перемешивания воздуха в помещении и вытеснения потоков наружу является одним из видов таких систем. Воздух с улицы попадает в помещение благодаря диффузорам, перемешиваются с загрязненными воздушными массами. Удаление отработанных потоков происходит при помощи специальных клапанов.

Водораспределитель устанавливается на полу. Свежий воздух поступает с улицы, в помещении он направляется вверх, вытесняя собой загрязненный. Отработанный удаляется через вентиляционный решетки, которые установлены на потолке.

Организация приточно-вытяжной системыОрганизация приточно-вытяжной системы

Виды вентиляции, преимущества и недостатки вентиляционных систем

Чтобы выбрать оптимальный процесс воздухообмена, нужно знать все положительные и отрицательные стороны каждой вентиляционной системы.

ПлюсыМинусы
Естественная
Организация притока воздуха путем проветривания без дополнительных затратЗависимость от климатических условий.
Механическая
Выполнение любой очистки воздуха.

Они не зависят от изменения погоды.

Высокое энергопотребление.

Устройство системы требует больших затрат, чем естественное вентилирование.

Приточная и вытяжная
Можно подобрать систему с необходимым комплектом установок.Организацию систему нужно планировать на этапе проектирования.

Высокое энергопотребление.

Приточно-вытяжная
Не требуется установка дополнительного оборудования, что снижает затраты на организацию системы.Требуется периодическая очистка вентиляционных каналов.

В прохладное время есть вероятность их замерзания.

При неправильной установке трубы может возникнуть эффект обратной тяги в вентиляции частного дома.

Система работает на разнице температурных режимов, это значит, что эффективным вентилирование будет только в ночное или прохладное время года.

Виды воздуховодов для вентиляции

Организация движения воздуха устраивается по специальным каналам при помощи воздуховодов. Главное их назначение – бесперебойная транспортировка потоков для создания комфортного климата в помещении.

Функциональность воздуховодов в прямой зависимости от следующих факторов:

  • формы конструкции;
  • материала изготовления – металл или пластик. Металлические воздуховоды работают под большой нагрузкой и используются на производстве. Благодаря разнообразию видов и размеров пластиковых воздуховодов для вентиляции можно собрать канал любой сложности. Кроме того, пластик поглощает шум;
  • размера внутреннего сечения (круглой или прямоугольной формы) конструкции.

Воздуховоды можно разделить на жесткие и гибкие, которые применяют в случае соединения нескольких каналов. Можно устраивать комбинированные системы.

Ассортимент пластиковых воздуховодовАссортимент пластиковых воздуховодов

Виды вентиляторов для механической вентиляции

Вентилятор нужно подбирать с учетом геометрических параметров помещения и его назначения. В квартирах это особенно актуально для кухни и санузлов, в которых окна для естественного проветривания устанавливаются редко. В связи с этим, запахи распространяются по всей квартире. Помочь в этом сможет установка вентилятора.

При выборе нужно учитывать следующие параметры:

  • производительность;
  • производимый шум;
  • защищенность от повышенной влажности и от повышенных температур;
  • удобная функциональность.

Производители предлагают устройства, которые можно разместить в оконном проеме, в санузле, на кухне. Они могут иметь более высокую производительность для установки в общественных зданиях и на производстве.

Центробежный вентиляторЦентробежный вентилятор

Местная и общеобменная системы вентиляции

Системы вентилирования могут обслуживать определенные места или все площади в целом.

Местная вытяжная вентиляция

Если нужно удалить загрязненный воздух из определенных мест или требуется организовать приток свежего воздуха в определенные зоны, можно использовать местную вентиляцию. Она подходит для локальной организации воздухообмена, чтобы загрязненные массы не распространялись по всему помещению. Точечная организация вентиляции используется в промышленности или на производстве над рабочими местами. В частном доме можно установить местную вытяжную вентиляцию над плитой.

Организация местной вентиляцииОрганизация местной вентиляции

Общеобменная вентиляция: что это такое

Такая система вентилирования помогает очистить воздух во всем помещении. Можно устроить как приточную, так и вытяжную системы, причем первую необходимо выполнить с подогревом и системой фильтрации наружных потоков. Организацию общеобменной системы можно устроить при помощи вентилятора в оконном или дверном проемах, либо установить вентилятор с вытяжным воздуховодом.

Организация общеобменной системыОрганизация общеобменной системы

Виды вентиляции производственных помещений

В промышленности организация вентиляции – это система мер, комплекс агрегатов и организация их обслуживания для поддержания оптимального микроклимата на производстве, стабильного воздухообмена и удаления загрязненных потоков.

  • по способу организации воздухообменных процессов можно устанавливать естественную и механическую системы;
  • по функциональности – приточные или вытяжные;
  • по локализации – местную или общеобменную;
  • по способу организации циркуляции воздуха – бесканальную либо канальную.
Производственная вентиляцияПроизводственная вентиляция

Канальная и бесканальная система вентиляции

Устройство вентиляции в частном доме может быть выполнено канальным или бесканальным способом.

Канальные организованы системой трубопровода (воздуховода), по которой происходит транспортировка потоков. Они компактны, есть возможность скрытой установки. Их можно установить на потолке, спрятав за навесными конструкциями, или в шахтах и нишах.

Бесканальные работают при помощи вентиляторов, например, в оконном или дверном проеме. Потоки воздуха проходят через форточки или щели, что позволяет поддерживать комфортный микроклимат.

Канальная система вентилированияКанальная система вентилирования

Нюансы грамотного проектирования вентиляции

Грамотно составленный проект вентиляции частного дома обеспечит уютную обстановку на протяжении всего срока эксплуатации. Все расчеты должны ориентироваться на требования законодательства и строительные нормы и правила.

Можно самостоятельно разобраться, как правильно сделать вентиляцию в частном доме. Для этого нужно знать основные этапы проектирования:

  1. Выполнение расчетов для определения оптимального воздухообмена. Это необходимо для подбора вентилятора и воздуховодов.
  2. Построение схемы, при помощи которой подбирается необходимое сечение воздуховода.
  3. Расчет показателей шума, который производит вентиляционные агрегаты.
  4. Составление чертежей.
  5. Подготовка ПСД.
Проект воздухообмена частного домаПроект воздухообмена частного дома

Расчет вентиляции в частном доме

В частном доме планирование вентиляционной системы может быть выполнено при помощи расчетных параметров либо по упрощенной схеме.

Основной параметр расчета естественной вентиляции – кратность обмена воздушных масс. Она определяет, сколько раз в течение часа буде произведен воздухообмен. Если кратность равна 1, это значит, что в течение часа воздушные потоки поменяются один раз. Значение 0,5 означает, что в течение часа заменится только половина объема воздуха.

Для помещений разного назначения установлены свои нормы кратности либо объема удаления загрязненных масс.

Помещениеt воздуха в прохладный период года, °CПоказатели
КратностьОбъем, м³ / ч
Жилое помещение18-203 на 1 кв. м.
Ванная2525
Уборная индивидуальная1825
Ванная, совмещенная с санузлом2550
Умывальная комната250,5
Душевая185
Общая уборная1650 – на 1 унитаз,

25 – на 1 писсуар

Гардеробная181,5

Объем воздушных масс можно рассчитать по формуле:

L = n × V, где

  • n – кратность воздухообмена;
  • V – объем комнаты.

Данная формула поможет подобрать оптимальную систему вентилирования.

Подробная таблица нормативных показателейПодробная таблица нормативных показателей

Схемы систем вентиляции в частном доме

Грамотную схему обеспечения вентиляции составит только профессионал. Можно предварительно подготовить ее самостоятельно. При этом нужно знать некоторые нюансы:

  • в цепочке вентилируемых помещений на первом месте стоят жилые комнаты;
  • монтаж вытяжной трубы следует планировать выше конька кровли;
  • при подборе воздуховодов нужно выполнить расчеты их сечения;
  • вентиляция в частном доме из пластиковых труб должна быть тепло- и звукоизолирована. Если этим пренебречь, вечерами можно будет слышать из них завывание ветра.

Важно! В случае организации приточного поступления воздуха, чтобы не нарушить уютный микроклимат, нужно установить нагревательные элементы. Комфортная температура внешних потоков не должна быть ниже +18°С.

При организации воздухообмена частного дома нужно учитывать вспомогательные помещения: чердак, подвал, бассейн, баню, гаражи котельную. Все помещения нужно объединить в одну разветвленную систему с мощным оборудованием и разными параметрами воздухообмена с учетом назначения помещений.

Схема движения воздуха в частном домеСхема движения воздуха в частном доме

Обустройство вентиляции в частном доме

В частном доме можно выполнить централизованную или локальную систему вентилирования.

Центральная вентиляция

Она устраивается по принципу приточно-вытяжной. Все каналы сводятся в одну установку, в которой монтируется приточный или вытяжной вентилятор, дополненный системой очистки, нагревательными элементами и автоматическим управлением. Все движения воздушных масс циркулируют в принудительном режиме.

Система имеет некоторые недостатки:

  • высокую стоимость;
  • необходимость прокладки трубопровода большого диаметра;
  • привлечение к монтажу профессионалов;
  • выделения отдельного помещения для оборудования.

Для небольших частных домов целесообразно выбрать локальную систему вентилирования.

Центральная вентиляция на автоматическом управленииЦентральная вентиляция на автоматическом управлении
Локальная вентиляция

Она представляет собой небольшую установку, которая рассчитана на организацию воздухообмена в одном помещении. Дополнительно она снабжена вентилятором, теплообменником, фильтрами, ионизатором и нагревателем. Внешний вид схож с кондиционером. Она может полностью решить проблему воздухообмена во всем доме, кроме санитарных комнат, подвала или кухни. Для них можно организовать естественное вентилирование. При установке локальной системы помощь профессионалов не требуется, ее нетрудно установить своими руками, что значительно сэкономит затраты на ее приобретение.

Локальная установкаЛокальная установкаСтатья по теме:Виды вентиляции: преимущества и недостатки вентиляционных систем, нюансы расчетов для частного дома

Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Заключение

Понятие об организации воздухообмена в помещении поможет выбрать оптимальную систему. Неправильно организованные процессы влияют не только на здоровье, но и на производственные процессы в целом. Повышенная влажность, скопление пыли, паров или тепла негативно влияют на эксплуатационные характеристики здания. Негативно влияют на воздухообмен и пластиковые окна, герметичные конструкции которых препятствуют проникновению свежего воздуха.

Надеемся, что приведенные доводы будут полезны. Если остались вопросы в организации вентиляционной системы, наша команда с удовольствием их обсудит. Выскажите свое мнение и пожелания в комментариях.

Автоматическое управление вентиляциейАвтоматическое управление вентиляцией

С принципом воздухообмена можно ознакомиться в видео ниже:

Виды вентиляции, недостатки и преимущества вентиляционных систем

Любое строение, жилое или промышленное, нуждается в качественном воздухообмене. Он не только обеспечит поступление кислорода, но и защитит конструкции от разрастания плесени и грибка, обеспечит комфортные условия пребывания людей. Сегодня речь пойдет о том какие бывают недостатки и преимущества вентиляционных систем. Виды вентиляции, специфика ее проектирования и полезные рекомендации – в нашем сегодняшнем материале.

Виды вентиляции, недостатки и преимущества вентиляционных системСвежая атмосфера в помещении – гарантия прекрасного самочувствия его обитателей

Читайте в статье

Начнем с азов: что такое вентиляция?

Вентиляция – это воздухообмен, регулируемый с помощью комплекса специальных приспособлений.

Медики установили, что взрослый здоровый человек в среднем вдыхает около 20 тысяч литров воздуха в сутки. Чтобы мы чувствовали себя в норме и могли эффективно трудиться, воздух должен иметь определенный химический состав, включающий ионы, фитонциды и норму озона.

Состав воздуха, пригодного для дыханияСостав воздуха, пригодного для дыхания

Не всегда естественным путем воздух такого качества попадает в помещения. Чтобы наладить этот процесс, используется система вентиляции. Она обеспечивает продвижение воздушных масс внутри помещения, их приток с улицы и вывод отработанной атмосферы. Чем интенсивнее эксплуатация помещения – тем мощнее должна быть вентиляционная система.

Классификации систем вентиляции по разным признакам

Системы воздухообмена подразделяются на разные виды по нескольким признакам:

Признак классификацииПодвиды
По организации перемещения воздушных потоковМеханическая
Естественная
По функциональному назначениюВытяжная
Приточная
Приточно-вытяжная
По области обслуживанияОбщеобменная
Местная
По конструкцииКанальная
Бесканальная

Вентсистемы включают в себя разнообразное оборудование и могут быть скомбинированы с системами обогрева и шумоподавления. Для воздухообменного процесса используют различные виды вентиляторов, тепловые завесы, фильтры, глушители шума, воздуховоды, обогреватели, решетки разной формы и клапаны.

Рассмотрим перечисленные типы вентсистем подробнее.

Основы естественной вентиляции

Естественная вентиляция в доме осуществляется за счет разного давления и температурного режима внутри помещения и снаружи, а также при помощи ветров, обдувающих здание.

Как правило, температура в помещении выше, чем на улице, по этой причине отработанный воздух легко поднимается вверх и уходит через вентиляционные шахты, затягивая более прохладные массы снаружи.

Пример естественного воздухообменаПример естественного воздухообмена

Ветер снаружи здания ускоряет процесс воздухообмена. Чем сильнее ветер, тем эффективнее работа естественной вентиляции.

Важно! Для организации естественного воздухообмена вентканалы должны быть ориентированы строго вертикально. Доступ воздуха осуществляется через приточные клапаны и форточки.

Статья по теме:

Самые эффективные виды вентиляции, недостатки и преимущества вентиляционных системПриточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Принудительный или механический воздухообмен

В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме  более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.

Принудительный воздухообмен подразделяется на несколько подвидов:

  • приточный – организует механическую подачу кислорода снаружи;
  • вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
  • приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

Приточная система

Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:

  • воздухоприемное оборудование;
  • устройство для нагрева или охлаждения воздушных потоков;
  • систему фильтров для задержки частиц пыли;
  • вентиляторов или насосов, качающих воздух;
  • приспособлений подавления лишнего шума.
Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в зданиеВоздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание

Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

Вытяжная система

Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.

В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.

Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодахВсе типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

Приточно-вытяжная вентиляция и ее особенности

Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.

Такие теплообменные установки значительно снижают затраты на эксплуатацию помещенийТакие теплообменные установки значительно снижают затраты на эксплуатацию помещений

Статья по теме:

Самые эффективные виды вентиляции, недостатки и преимущества вентиляционных системРекуператор для частного дома помогает обеспечить достаточный доступ свежего воздуха. В этой статье рассмотрены принципы действия, фабричные модели, технология изготовления и монтажа оборудования собственными силами.

Преимущества и недостатки вентиляционных систем, виды вентиляции

У каждого из перечисленных типов вентиляции есть свои достоинства и недостатки. О них следует знать, чтобы не попасть впросак. Давайте рассмотрим все варианты:

Вид системыПлюсыМинусы
ЕстественнаяНе требует стороннего оборудования и подключения к источнику питания. Не ломается, практически не нуждается в обслуживании. Работает совершенно без постороннего шума и может комбинироваться с техникой для кондиционирования воздуха.Низкая интенсивность воздухообмена. Недостаточная скорость обменных процессов приводит к образованию грибка и оседанию конденсата. Нет возможности регулировать воздухообменные процессы. При отсутствии ветра и разницы температур практически не работает.
МеханическаяПолностью автономная работа, независящая от внешних факторов: температуры воздуха и наличия ветров. Воздух, попадающий в жилое здание, может проходить дополнительную обработку: очищение, прогревание, увлажнение.На устройство механической вентиляции в частных домах нужно потратить немалые средства. Система нуждается в регулярном техническом обслуживании.
ПриточнаяИмеет функцию регулировки температурного режима и объемов поступающего воздуха. Отличается компактными размерами и высокой функциональностью. Может одновременно подогревать и очищать атмосферу.Нуждается в системе шумоподавления и требует отдельного места для установки, удаленного от жилых помещений. Требует периодического техобслуживания и ремонта.
ВытяжнаяПозволяет контролировать объемы исходящих потоков. Не зависит от капризов погоды. Легко устанавливается.Не дает возможности регулировки поступающего воздуха, нуждается в затратах на установку и эксплуатацию. Требует техобслуживания.
Приточно-вытяжнаяКачественно очищает воздушный поток и делает атмосферу максимально комфортной для человека. Безопасна в пользовании.Высокая стоимость установки и эксплуатации. Невозможность использования с системами кондиционирования. Нуждается в отдельном помещении для установки и системе шумоподавления.

Воздуховоды и их разновидности

Почти все вентиляционные системы нуждаются в воздуховодах. Главные параметры каналов для воздушных масс:

  • тепло и шумоизоляция воздушных потоков;
  • полная герметичность и компактные размеры;
  • надежные крепления и прочный материал;
  • гладкая внутренняя поверхность.

Размеры канала очень важны для нормального функционирования системы: они не должны быть маленькими, в противном случае вы будете страдать от шума, а агрегаты конструкции будут испытывать чрезмерные нагрузки.

Вентканалы могут быть встроенными или наружными, все зависит от типа помещения и особенностей его конструкции.

Типы воздуховодов и их особенности:

  • Металлические каналы – долговечные и довольно прочные изделия из оцинковки или нержавеющей стали. Могут иметь разную форму, что очень удобно для монтажа. Цена на такие устройства сравнительно невысока, они хорошо подходят для больших зданий и скрытого расположения.
Ассортимент металлических изделий позволяет подобрать воздуховод под ваши условияАссортимент металлических изделий позволяет подобрать воздуховод под ваши условия
  • Пластиковые каналы – изготавливаются из прочной полипропиленовой пластмассы и выглядят очень привлекательно. Пластик является хорошим шумоизолирующим материалом. Вентиляция в частном доме из гладких пластиковых труб не задерживает воздушные потоки. Пластмассовые конструкции имеют небольшой вес, легко монтируются и могут устанавливаться в помещениях с повышенной влажностью.
Пластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходникиПластиковые воздуховоды для вентиляции могут иметь разные размеры и виды, при необходимости в местах соединения используются переходники

Именно такие современные воздуховоды можно чаще всего встретить в жилых домах. Кроме классификации по типу материала, воздушные каналы можно разделить по форме. Встречаются изделия прямоугольного сечения, значительно экономящие свободное пространство и хорошо прилегающие к поверхности стен и потолков и круглые каналы, выгодно отличающиеся низким сопротивлением воздушным потокам.

Еще одна популярная разновидность воздушных каналов – гибкие гофрированные трубы. Их изготавливают из тонкого алюминия. Такие конструкции имеют хорошие аэродинамические свойства и легко монтируются своими руками.

Гофротруба может принимать любые формыГофротруба может принимать любые формы

Вентиляторы для вентсистем

Для механической подачи воздуха в системах вентиляции используются нагнетающие механизмы. Один из самых распространенных – вентиляторы. Классификация этих приборов по разным признакам:

ПризнакПодвиды
КонструкцияОсевые или аксиальные виды
Диагональные вентиляторы
Центробежные устройства
Диаметральные приборы
Безлопастные прямоточные
Условия примененияПриборы для воздуха с температурным режимом не больше +80°С
Устройства для помещений с повышенной влажностью
Термоустойчивые вентиляторы
Механизмы с повышенной взрывоустойчивостью
Устройства, способные работать в помещениях с большим количеством пыли и других примесей
Особенности приводаНепосредственно подключенные к электродвигателю
Приборы на муфтовых соединениях
Клиноременные приводы
Приводы с бесступенчатой передачей
Место установкиРамные – монтируются на специальные опоры
Канальные – устанавливаются в полости воздуховода
Кровельные – крепятся на крышах построек

Кроме перечисленных признаков, вентиляторы могут различаться по мощности и скорости вращения, уровню шума.

Осевые вентиляторы – самый распространенный тип устройств, применяемых в вентсистемах жилых домов. Такие устройства отличаются высоким КПД и простой конструкцией.

Осевой вентиляторОсевой вентилятор

Радиальные приборы отличаются особой спиральной формой лопастей. Лопасти жестко зафиксированы в цилиндре. Главная особенность работы такого устройства в том, что поток исходящего воздуха всегда направлен перпендикулярно входящему.

Радиальный вентиляторРадиальный вентилятор

Диагональные конструкции внешне схожи с осевыми, но они направляют поток воздуха в диагональном направлении. Этот эффект достигается благодаря специфической конструкции корпуса. Такие приборы производят гораздо меньше шума.

Диагональный приборДиагональный прибор

Диаметральные изделия похожи на барабаны с лопастями, имеющими загиб вверх. Они отличаются высокими аэродинамическими характеристиками и могут обслуживать большие воздуховоды.

Изделие с диаметральной конструкциейИзделие с диаметральной конструкцией

Прямоточные турбины нагнетают воздух через рамки специальной конструкции. Такие устройства прокачивают большие объемы кислорода и позволяют направлять потоки в нужную сторону.

Прямоточное устройствоПрямоточное устройство

Вентиляция по типу размещения

Вентсистемы различаются по типу размещения на общеобменные и местные. Какой из этих видов выбрать, зависит от задач, которые вы ставите перед системой.

Специфика местной вытяжной вентиляции

Местный воздухообмен предназначен для отдельных помещений или для отдельных точек в этих помещениях. Пример такой системы – кухонная вытяжка. Она забирает отработанный, насыщенный парами воздух над плитой и выводит его на улицу или в общий вентиляционный канал в многоквартирном доме.

С помощью местной вентиляции вы легко избавитесь от обилия запахов, дыма и параС помощью местной вентиляции вы легко избавитесь от обилия запахов, дыма и пара

В подобной системе воздухообмена остро нуждаются ванная комната и туалет. Кроме непосредственной очистки воздуха, вентканал помогает избавиться и от сырости в этих помещениях.

В местной системе нуждаются цокольные этажи, гаражи и подвалы. Особенно важно устанавливать такой тип вентиляции в котельных. Так, даже при аварийной остановке котла, будет гарантирована безопасность вашему жилищу.

Статья по теме:

Самые эффективные виды вентиляции, недостатки и преимущества вентиляционных системКак выбрать вытяжку на кухню, советы профессионалов. В этой статье собраны важные сведения и советы специалистов, которые помогут сделать комплексный анализ и принять правильное решение о приобретении определенного изделия.

Что это, общеобменная вентиляция, и где она применяется

Если существует потребность в обновлении атмосферы во всем помещении и здании, то используется общеобменная вентиляция. Эта система равномерно перераспределяет потоки свежего воздуха на всю конструкцию. При правильном проектировании объемы подаваемого и исходящего воздуха должны быть равновесны. В исключительных случаях, если в помещении ведутся работы с ядовитыми веществами или опасными для здоровья человека газами, объемы подаваемого воздуха могут превосходить показатели исходящих потоков.

Только общеобменная вентиляция сделает атмосферу в доме свежей и чистойТолько общеобменная вентиляция сделает атмосферу в доме свежей и чистой

Правильное перераспределение атмосферы позволяет избежать теплопотерь. Общеобменные вентисистемы могут быть приточными или вытяжными, как мы описывали ранее.

Виды вентиляции в производственных помещениях

Требования к вентилированию производственных помещений, как правило, выше, чем к вентиляции в жилых зданиях. Это обусловлено наличием вредных примесей в атмосфере рабочих цехов, насыщенной выхлопом агрегатов, испарениями опасных для здоровья веществ.

Системы в больших производственных помещениях работают за счет разницы температур и высоты потолков. Не могут они обойтись и без принудительного нагнетания и удаления воздушных потоков.

Вентиляционные каналы устанавливаются под потолком цеха. Как правило, это большие металлические конструкции с мощными вентиляторами. Вывод отработанных газов производится через аэрационные установки на крыше здания.

Подача свежего воздуха осуществляется непосредственно в зону, где работают людиПодача свежего воздуха осуществляется непосредственно в зону, где работают люди

В каких случаях применяется канальная и бесканальная система

Бесканальный комплекс не нуждается в сети воздухопроводов. Атмосферный обмен происходит через отверстия в стене – приточные и обратные клапаны. В качестве источников свежего воздуха могут выступать форточки, щели под дверями и фрамуги. Бесканальные системы подходят для жилых комнат. Она проста в установке и не требует специального обслуживания и затрат на эксплуатацию.

Канальная вентиляция нуждается в воздухопроводе. Ее установка оправдана в случае, если забор или подача воздуха должны осуществляться в интенсивном режиме и в определенное место в помещении.

Механические системы не могут обойтись без каналов воздуховодовМеханические системы не могут обойтись без каналов воздуховодов

Как грамотно спроектировать вентсистему

Теперь приступим к практическим рекомендациям, как правильно сделать полноценную вентиляцию в частном доме своими руками.

Алгоритм основных работ:

  1. нужно изучить санитарные нормы по воздухообмену в жилых помещениях, соотнести их с габаритами ваших комнат;
  2. произвести расчет размеров воздушных каналов;
  3. подобрать оптимальную схему размещения воздуховодов;
  4. подготовить места для монтажа конструкций;
  5. установить все элементы системы.

Если вы задумались о качественном воздухообмене на стадии проектирования дома, вы очень правильно сделали. Именно на этом этапе можно спланировать размещение коммуникаций так, чтобы они не были заметны и при этом работали с максимальной отдачей.

Основная ошибка в планировании вентисистем – установка слишком мощных сетей, которые приведут к неоправданным энергопотерям. Другой неприятный момент – возникновение обратной  тяги в вентиляции частного дома.

Основы расчета вентиляции в частном доме

Начинать проектирование вентисистемы нужно с изучения санитарных нормативов и правильного расчета. Для расчета естественной вентиляции используют следующую последовательность (все величины измеряются в кубометрах в час):

  1. В соответствии с санитарными нормативами определяют необходимый объем воздуха, поступающего в помещения.
  2. По тем же критериям рассчитывают объемы исходящего потока через систему вытяжки.
  3. Производят сравнение двух полученных величин и берут для дальнейших расчетов большее значение.
  4. Замеряют высоту будущего общего канала вытяжки для естественной вентиляции .
  5. Исходя из количества и производительности каналов из каждого помещения в доме производят расчет размеров общего вытяжного канала.
Таблица нормативов для жилых помещенийТаблица нормативов для жилых помещений

При расчете воздухообмена следует учитывать работу механической вытяжки на кухне. Кроме того, с особым вниманием следует отнестись к расчетам для ванной, туалета и помещений, не имеющих окон, таких, как подвал, гардеробная и котельная.

Для упрощения расчетов вы можете использовать специальные калькуляторы и программы. Одна из самых популярных программ — Vent-Calc v2.0. Как работать в ней в нескольких роликах подробной видеоинструкции:

Схемы систем вентиляции в частных домах

Где в обязательном порядке должны быть расположены вентиляционные каналы:

  • в помещениях с повышенной влажностью: в туалете, ванной, прачечной;
  • в кухне, кладовой и гардеробной;
  • в котельной или помещении другого основного назначения, где установлен отопительных агрегат;
  • в жилых помещениях, которые отделены от комнаты с вентиляцией двумя дверями;
  • на втором и последующих этажах – в коридорах и холлах.

Допустимо устанавливать переточные клапаны из жилых помещений, не имеющих естественного воздухообмена в комнаты с вентиляцией.

Несколько схем вентсистем для примера:

При планировании вентканалов следует учитывать, что их диаметр не может быть менее 150 мм, а одна сторона квадратной трубы – менее 10 см. Такой небольшой воздуховод длиной 3 метра будет осуществлять вытяжку примерно 30 м3/час.

Важно! Длина всех вентканалов на этаже должна быть одинаковой, поэтому общий воздуховод размещают в центре здания.

Обычно и диаметр воздуховодом из помещений делают стандартным, а интенсивность воздухообмена регулируют вентиляционными решетками с управляемыми лопастями.

Если ваш дом имеет всего один этаж – нет необходимости устанавливать общий воздуховод по центру, как это делается в многоэтажных конструкция. Можно вывести все каналы в оголовок крыши.

Советы по обустройству вентиляции в частном доме

Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:

  • Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата. Зимой это может привести к образованию наледи, летом – появлению неприятного запаха.
  • Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально.
Не рекомендуется использовать гофротрубы для вентсистемНе рекомендуется использовать гофротрубы для вентсистем
  • Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
  • Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.
  • Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия  человека.
Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягуМонтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу
  • Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
  • Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
  • Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.

Статья по теме:

Самые эффективные виды вентиляции, недостатки и преимущества вентиляционных системВентиляция в частном доме своими руками. В публикации рассмотрим общие параметры и требования, виды, схемы вентиляционных систем, подготовку расчетов и проектной документации, пошаговый монтаж с комментариями и советами специалистов.

Подводим итоги

Организация воздухообмена в частном доме – не такая простая задача, как кажется на первый взгляд. Без расчетов и грамотного распределения вентканалов тут не обойтись. Используйте для расчетов санитарные нормы, грамотно распределяйте каналы и используйте устройства для уменьшения энергопотерь.

Для выполнения поставленной задачи вы найдете все необходимое в строительных магазинахДля выполнения поставленной задачи вы найдете все необходимое в строительных магазинах

Если у вас есть опыт в этой сфере – не держите его при себе, поделитесь им в комментариях!

Самые эффективные виды вентиляции, недостатки и преимущества вентиляционных систем

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Отправить ответ

avatar
  Подписаться
Уведомление о
