Виды естественной вентиляции: Всё о естественной вентиляции

Содержание

Всё о естественной вентиляции

  • Что такое естественная вентиляция
  • Преимущества и недостатки естественной вентиляции
  • Виды естественной вентиляции
    • Неорганизованная вентиляция
    • Организованная вентиляция
    • Приточная и вытяжная вентиляция
  • Создание естественной вентиляции
  • Основные ошибки в организации естественной вентиляции

Что такое естественная вентиляция

Под естественной вентиляцией подразумевается система, исключающая использование любого оборудования, которое бы могло принудительно побуждать воздушные потоки к движению. Таким образом, в условиях естественной вентиляции воздухообмен в помещении осуществляется сам по себе. Это и отличает её от принудительной вентиляции, предполагающей установку специального оборудования, обеспечивающего принудительный приток свежего воздуха и вывод отработанного наружу.

Преимущества и недостатки естественной вентиляции

Перечислим основные преимущества и недостатки естественной вентиляции. Какие из них окажутся важными именно для вас и какая чаша весов в итоге перевесит, решать вам (на наш взгляд, лучше всё же проконсультироваться со специалистом).

Преимущества естественной вентиляции:

  • ничего не стоит. Это главное и, пожалуй, единственное очевидное преимущество. Нет необходимости покупать вентиляционное оборудование. Естественная вентиляция создаётся с помощью открытых дверей, окон, форточек, а также специальных отверстий в стенах
  • легкость создания. Весьма сомнительное преимущество, но, тем не менее, если предусмотреть создание системы вентиляции еще на этапе строительства дома, то, действительно, в дальнейшем об этом задумываться не придётся
  • обеспечивает приток свежего воздуха. Пусть не так хорошо и качественно, как принудительная вентиляция, но всё же: с естественной вентиляцией жизнь гораздо комфортнее, чем совсем без вентиляции.

Недостатки естественной вентиляции:

  • невозможность обработки воздуха. С улицы в помещение поступает необработанный воздух, то есть неочищенный, не прогретый/не охлаждённый. А это значит, что зимой в квартире (доме) при открытых окнах или даже одной только форточки практически сразу становится холодно. Летом же приточный воздух приносит жару (вместе с пылью и насекомыми)
  • низкое качество и недостаточность воздухообмена. Естественная вентиляция сама по себе (не усиленная установкой принудительной вентиляции) не способна обеспечить качественный и полноценный воздухообмен
  • спорная лёгкость создания. Да, для организации естественной вентиляции не требуется установка дополнительного оборудования. Но стоит понимать, что качество естественной вентиляции напрямую зависит от того, насколько профессионально она была спроектирована и каким образом реализована на этапе строительства дома. Если проигнорировать этот момент, то в будущем, когда дом уже будет построен, создание вентиляции влетит в копеечку.

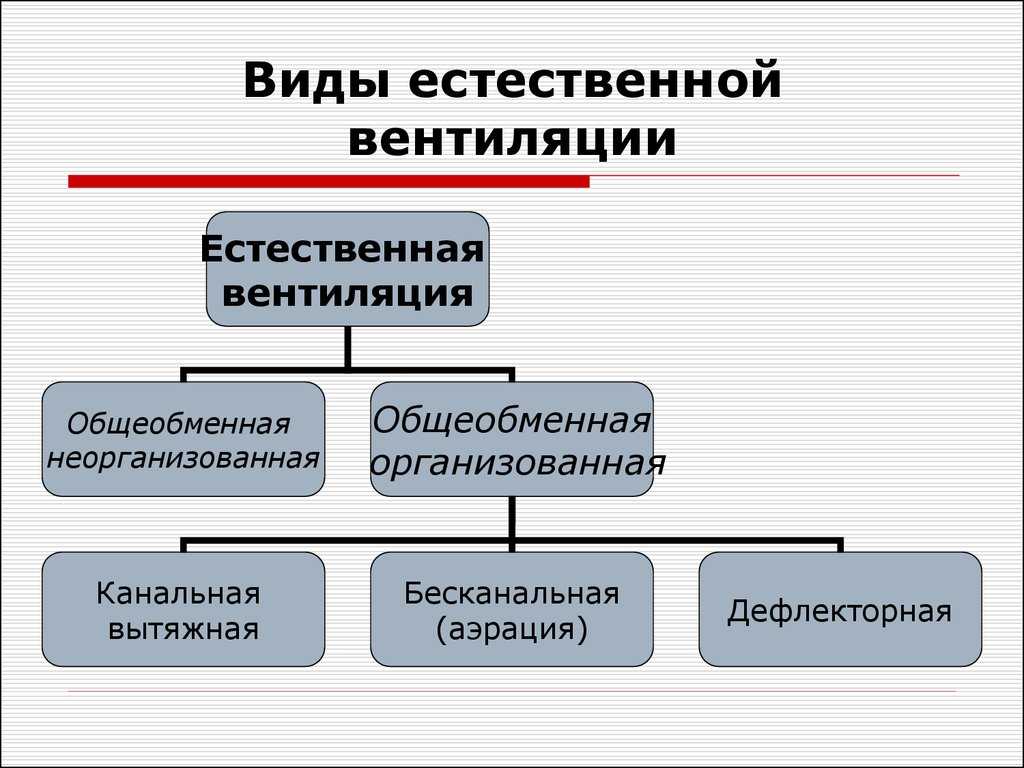

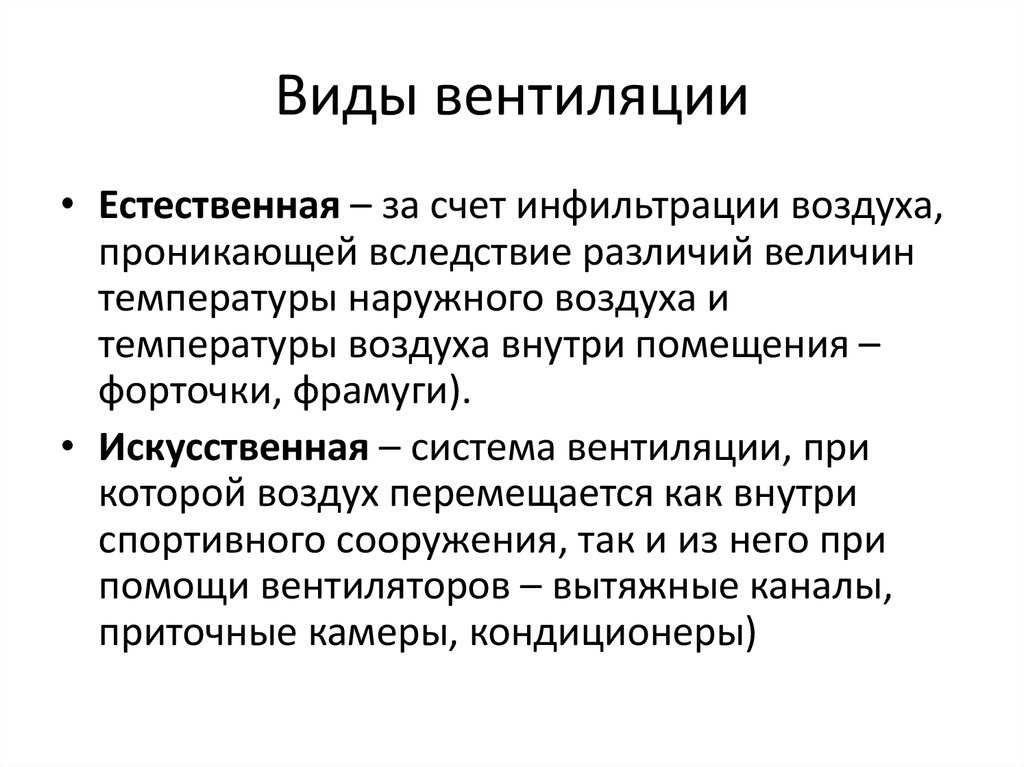

Виды естественной вентиляции

Естественная вентиляция бывает 3-х видов:

  1. Неорганизованная вентиляция
  2. Организованная вентиляция
  3. Приточная вентиляция

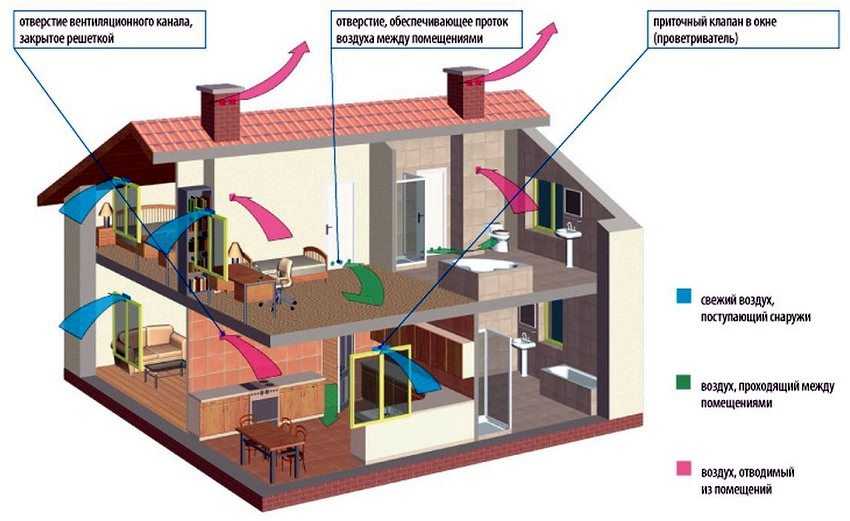

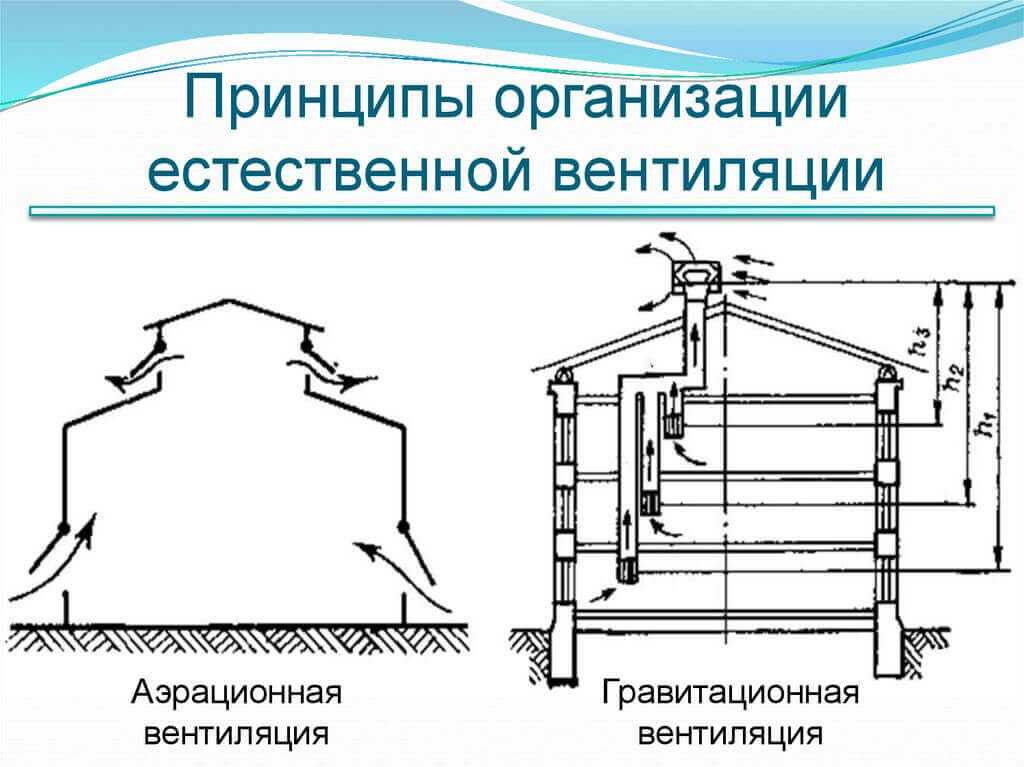

Неорганизованная естественная вентиляция

Неорганизованная система естественной вентиляции предполагает поступление воздуха в помещение и его вывод наружу самым что ни на есть естественным образом. В этом случае воздухообмен осуществляется за счёт разницы температур (в помещении и за окном), скорости ветра и вообще – его наличия, повышения/понижения атмосферного давления. Таким образом, неорганизованная вентиляция создаётся при помощи окон (или форточек) и дверей, периодически открываемых жильцами для проветривания.

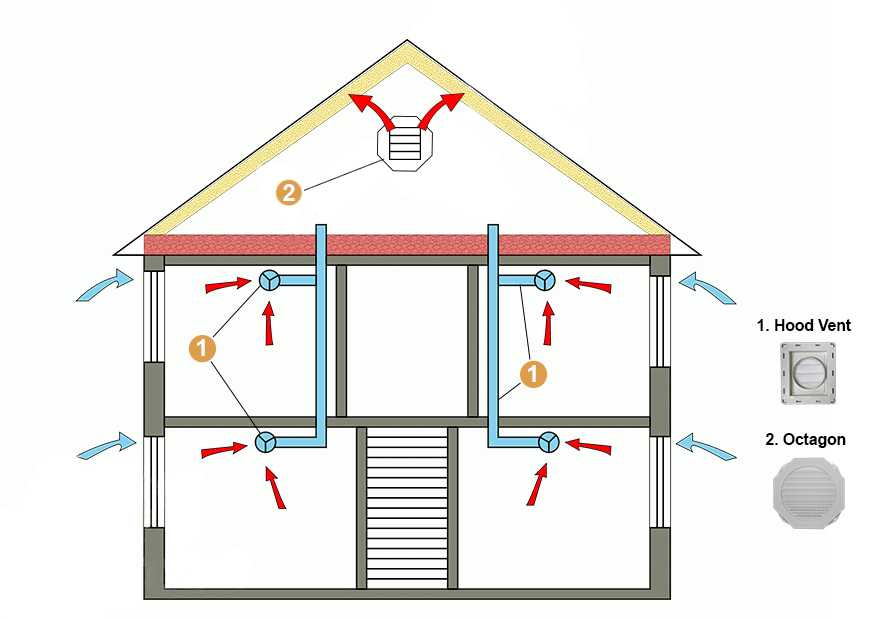

Организованная естественная вентиляция

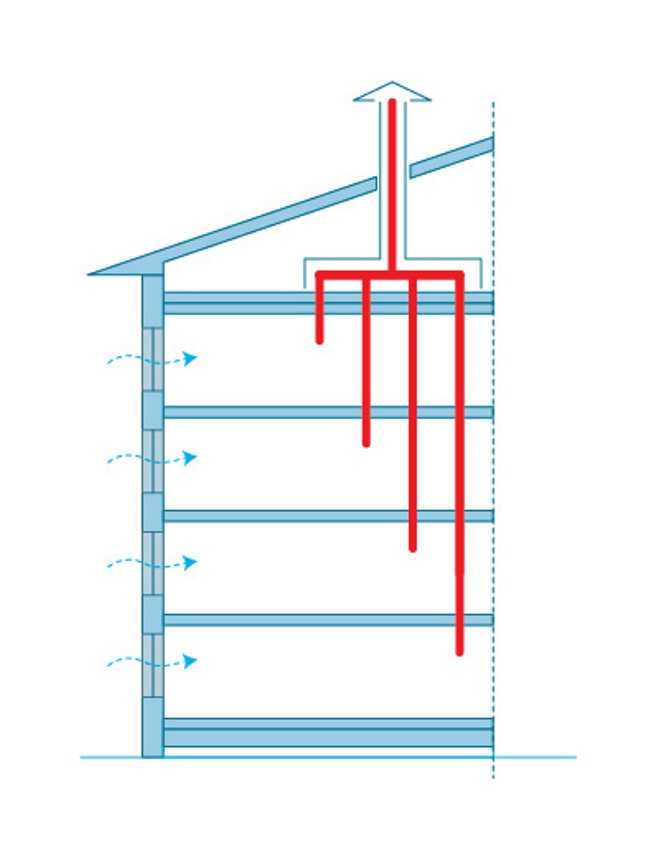

Организованная система естественной вентиляции представлена специальными отверстиями, которые создаются в стенах, под потолком и над полом. Через эти отверстия осуществляется приток и вывод воздуха. Система отверстий называется «организованной», потому что для создания такой вентиляции необходимо произвести точный расчёт, учитывающий размеры помещения и технические параметры вентиляции, а также правильно спроектировать систему вентиляционных каналов и безошибочно реализовать её при строительстве дома.

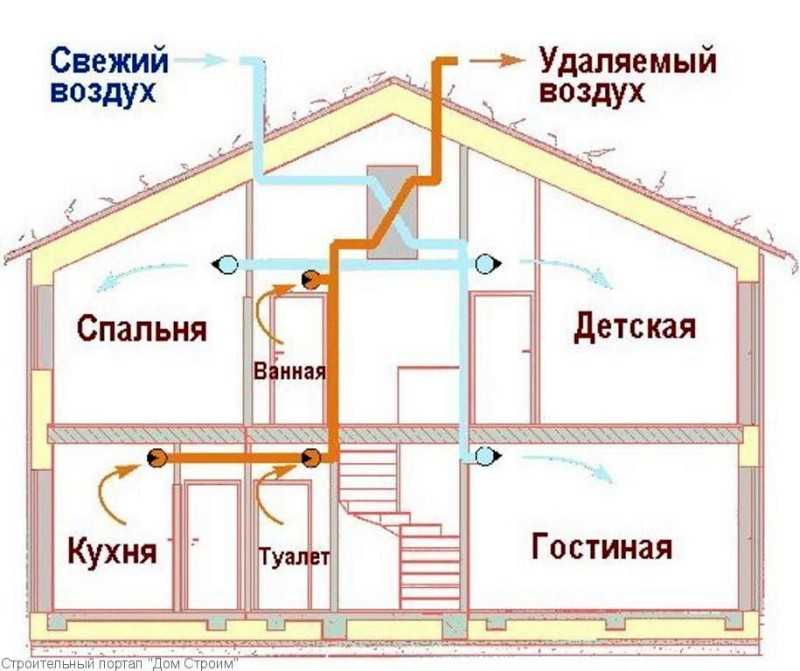

Приточная и вытяжная естественная вентиляция

Приточная вентиляция призвана обеспечить приток свежего воздуха с улицы, вытяжная – отток отработанного воздуха из помещения наружу.

В зависимости от поставленных задач, акцент может быть сделан либо на приточную вентиляцию, либо на вытяжную. Важно правильно реализовать естественную вентиляцию, особенно, если никакого дополнительного климатического оборудования устанавливать не планируется. От того, насколько правильно и качественно будет реализована система естественной вентиляции, в итоге зависит здоровье домочадцев, срок службы строительно-отделочных материалов, да и срок эксплуатации дома в целом.

Создание естественной вентиляции

Возвращаясь к главному преимуществу естественной вентиляции, вспомним, что для её обустройства не нужно покупать никакого климатического оборудования. Зато нужно уделить особое внимание грамотному проектированию, учитывающему параметры и особенности помещения, в котором планируется создавать вентиляцию.

Итак, проект по обустройству естественной вентиляции должен учитывать:

  • площадь помещения (квартиры или дома)
  • планировочные особенности помещения
  • специфику строительно-отделочных материалов, используемых в строительстве и для наружной/внутренней отделки. Так, например, в «дышащем» деревянном доме бывает достаточно организовать вентиляцию в сложных помещениях, к которым относится кухня, санузел, подвал
  • количество постоянно проживающих людей
  • количество окон и способы их открытия (будут ли это окна с форточками или распространенные пластиковые стеклопакеты с функцией проветривания)

От этих факторов напрямую зависит объем и кратность воздухообмена, необходимые для создания комфортных условий пребывания в помещении, на основе чего, в свою очередь, и должна создаваться вентиляция. Решается: нужно ли делать вентиляционные отверстия в стенах, какими должны быть отверстия между полом и нижней частью двери, какого размера делать окна и форточки и т.д.

Особого внимания при составлении проекта вентиляции заслуживают сложные помещения, к которым относятся указанные выше кухня, санузел (ванная и туалет) и подвал. Всё это помещения с повышенным уровнем влажности и вытекающими отсюда проблемами в виде плесени, грибков, бактерий и неприятного запаха.

Если у вас нет опыта в составлении проекта вентиляции, не пренебрегайте услугами профессионалов. В этом случае экономия приведёт к ещё большим затратам в дальнейшем!

Основные ошибки в организации естественной вентиляции

О первой ошибке мы сказали чуть ранее: экономия на проекте вентиляции – самая большая ошибка! Её трудно исправить. А всё, что трудно исправить, как правило, стоит немалых денег. Другими наиболее распространёнными ошибками являются:

  • отсутствие вентиляции на втором и последующих этажах дома. Многие отчего-то считают, что в вентиляции нуждается только первый этаж, соседствующий с подвалом. Но это не так. В вентиляции одинаково нуждаются все этажи дома!
  • неправильное расположение вентиляционных отверстий (слишком высоко или, наоборот, слишком низко) замедляет воздухообмен, отчего в доме ощущается постоянная нехватка воздуха
  • пренебрежение вентиляцией на кухне, в подвале и ванной комнате – причина появления и распространения плесени в доме и, как следствие, ухудшения здоровья домочадцев
  • неправильно выбранный (и сделанный) скат крыши, в результате чего через трубу с улицы в помещение поступает холодный воздух и отработанный к тому же не выводится.

Это, пожалуй, самые распространённые ошибки, допускаемые тогда, когда вентиляция организуется своими руками. Избежать их можно. Если довериться специалистам. Так вы сэкономите и деньги, и время.

  • Все о вентиляцииПро КондиционерНовые технологииНе стандартные решения Сервис СВиК
  • Всё о естественной вентиляции

    Всё о принудительной вентиляции

    Правила обустройства вентканалов

    Принудительная вентиляция в квартире / в доме

    Приточно-вытяжная вентиляция в квартире

    Особенности системы вентиляции в деревянном доме

    Особенности системы вентиляции в частном доме

    Приточная вентиляция в квартире

  • Установка вытяжки на кухне

    Основные типы вентиляции

    Расчет вентиляции

    Разновидность систем вентиляции в загородном доме

    Берегите свои уши!

    Вытяжная вентиляция в доме

    Как правильно установить вытяжку

    Особенности вентиляции в каркасном доме

  • Виды вентиляционных систем, процесс создания вентиляции и основные правила ухода

    Вентиляция коттеджа

    Меры по снижению шума в системах вентиляции и кондиционирования

    Примеры использования систем кондиционирования и вытяжной вентиляции Часть №1

    Примеры использования систем кондиционирования и вытяжной вентиляции Часть №2

    Примеры использования систем кондиционирования и вытяжной вентиляции Часть № 3

    Климатические системы для бассейнов Часть №1

    Климатические системы для бассейнов Часть №2

  • Как противостоять опасности возгорания воздуховодов

    Дышите свободно

    Вентиляция дома

    Отопление, вентиляция и кондиционирование офисных помещений

    Новинки для систем вентиляции бассейнов

    Классификация систем вентиляции

    Приточная вентиляция для массового строительства жилых зданий

    Проблема очистки воздуховодов систем вентиляции

  • Проектирование систем вентиляции и кондиционирования

    Системы вентиляции с управлением по уровню CO2

    Системы для создания здорового микроклимата дома

    Эффективный воздухообмен с противоточными агрегатами

    Установка вытяжной вентиляции как эффективное решение «аммиачной» проблемы

    Из чего состоит наборная приточная установка

    Этапы проектирования

    Тепловой баланс в помещении

  • Зачем нужна вентиляция в гараже

    Вентиляция в загородных коттеджах

    Вентиляция в ванной комнате

  • Системы кондиционирования воздуха офисных зданий

    СНиПы использующиеся при проектировании систем кондиционирования и вентиляции.

    Функции и характеристики кондиционера

    Типы кондиционеров

    Конструкция кондиционера

    Не волнуйтесь за чистоту воздуха. Пусть об этом волнуется кондиционер

    Монтаж дело тонкое

    Ионизаторы воздуха и все про аэроионы кислорода

  • Влияние кондиционеров на здоровье человека

    Системы VRV-кондиционирования общественных и коммерческих помещений

    В чем разница между дорогими и дешевыми кондиционерами?

    Правила монтажа кондиционеров Часть №1

    Правила монтажа кондиционеров Часть №2

    Ошибки заказчика при покупке климатических систем

    Особенности эксплуатации бытовых кондиционеров зимой

    Правильное пользование режимами работы кондиционера Часть №1

  • Правильное пользование режимами работы кондиционера Часть №2

    Что нужно знать при покупке кондиционера

    Супермультисистемы

    Холодоснабжение — недооценённый энергетический ресурс

    Мультизональные системы vrv и vrf

    Центральный кондиционер

    Система Чиллер — Фанкойл

    Прецизионные кондиционеры

  • Крышные системы (ROOFTOP)

    Шкафные кондиционеры

    Этапы проектных работ

    Основные принципы выбора

    Сравнение систем промышленного кондиционирования

  • Новые технологии управления климатом в помещении

  • Кондиционер-хамелеон!

    Декоративные вентиляционные решетки

  • Что делать если кондиционер не работает?

    Неисправности компрессора и их причины

    Зачем нужен компрессор?

    Принцип работы кондиционера

    Замена компрессора кондиционера

    Ремонт домашнего кондиционера

    Заправка кондиционеров

    Ремонт и обслуживание кондиционеров

  • Ремонт кондиционеров различного вида и назначения

    Ремонт кондиционеров Daikin

    Ремонт кондиционеров Fujitsu и Mitsubishi

    Ремонт кондиционеров: основные проблемы и причины их возникновения

    Стоимость замены компрессора

    Цены на ремонт кондиционеров

    Ремонт кондиционеров в Санкт-Петербурге

    Зачем нужно сервисное обслуживание систем вентиляции?

  • Обследование вентиляции

    Анализ воздуха

    Чистка вентиляции от жира

    Дезинфекция вентиляции

    Восстановление вентиляции

    Уход за кондиционером

    Ремонт компрессора кондиционера Часть №1

    Ремонт компрессора кондиционера Часть №2

  • Срочный ремонт кондиционеров

Виды вентиляции, функции, характеристики, цены


ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

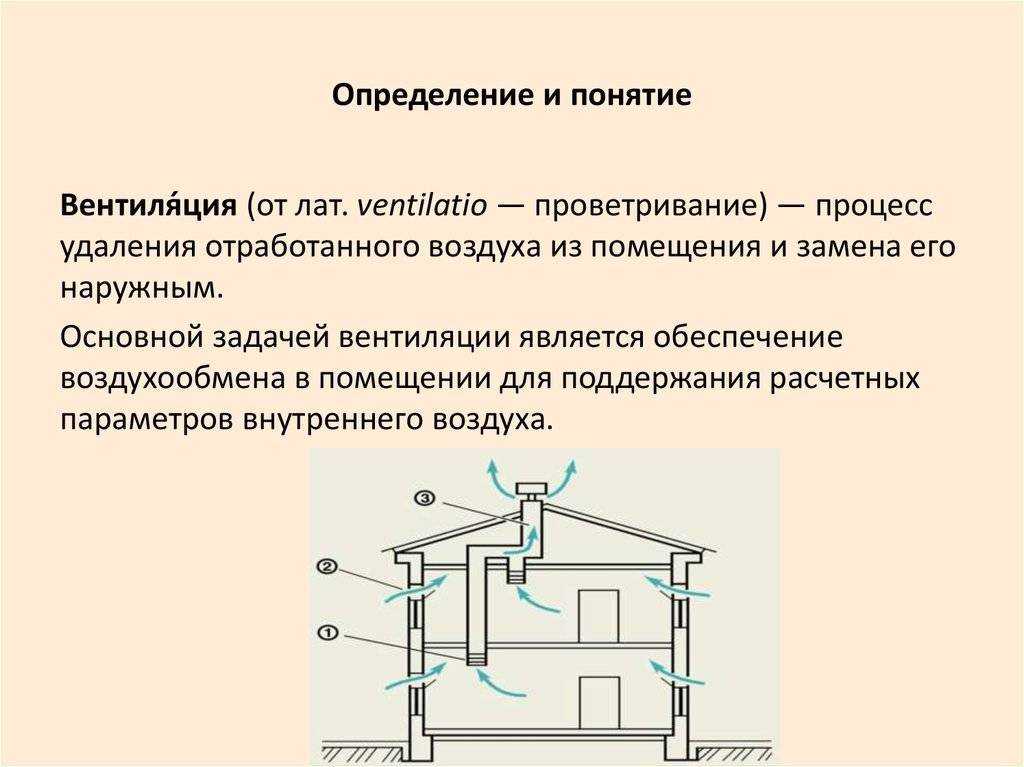

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.


Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.


Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

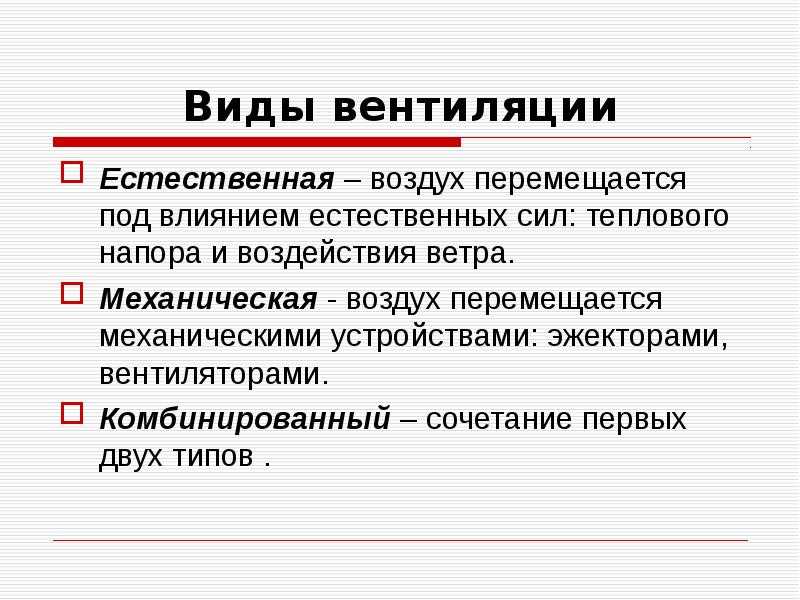

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.


Вентиляция
в квартире


Вентиляция
в частном доме


Вентиляция
в офисе


Управление
вентиляцией

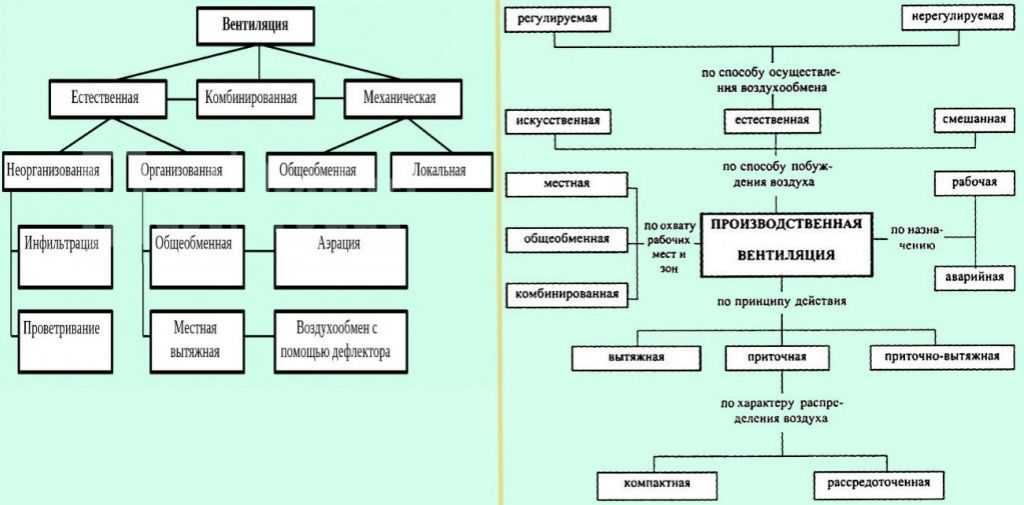

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

  • По способу циркуляции воздуха: естественная и принудительная (механическая).
  • По назначению: приточная, вытяжная или приточно-вытяжная.
  • По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
  • По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

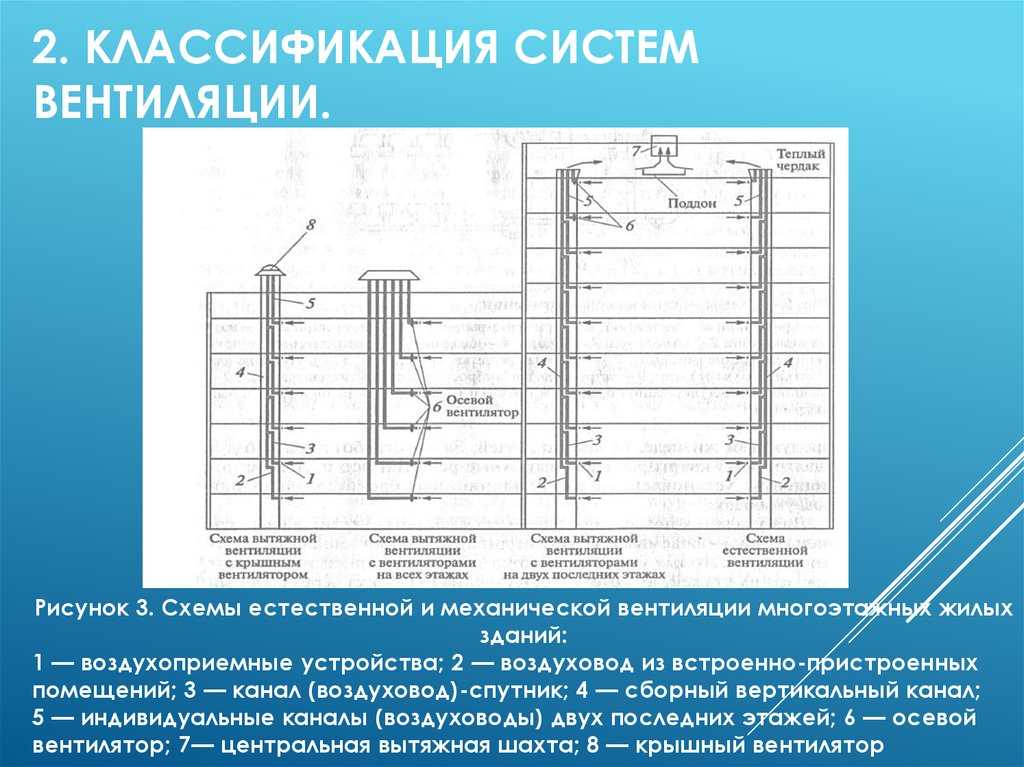

Естественная и принудительная вентиляция

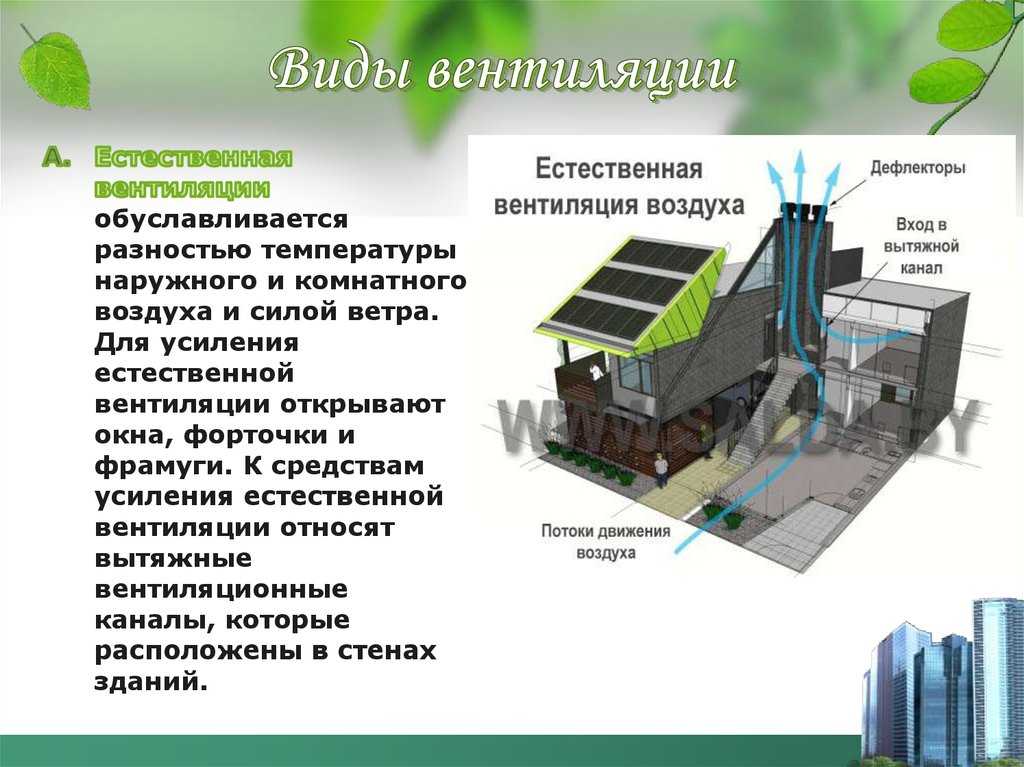

Естественная вентиляция

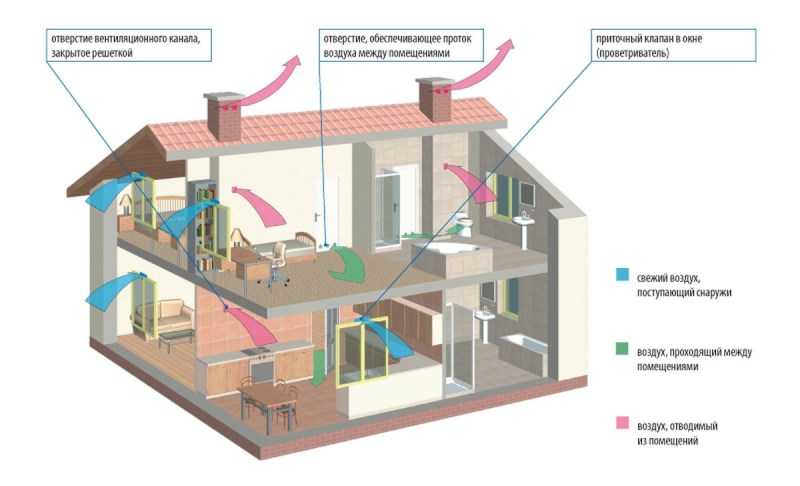

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.


Канальная и бесканальная вентиляция

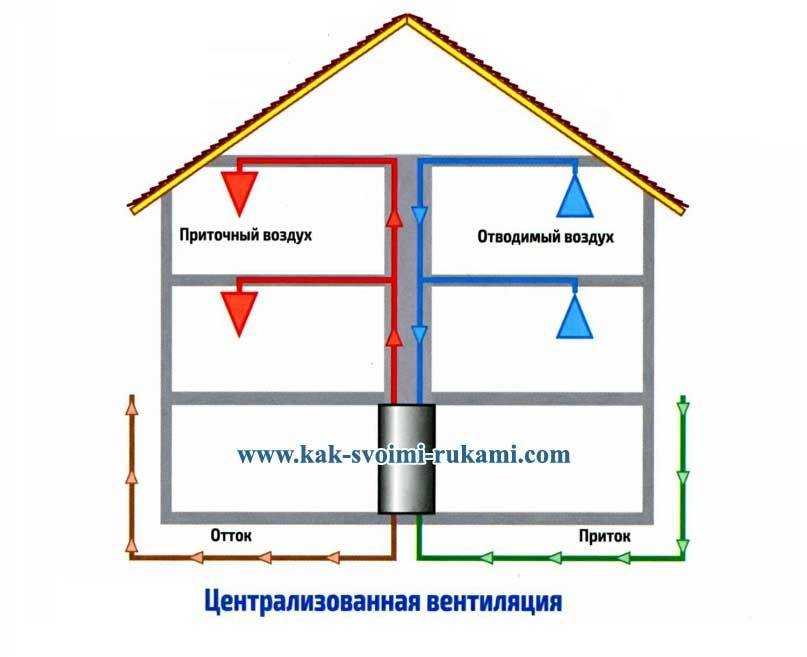

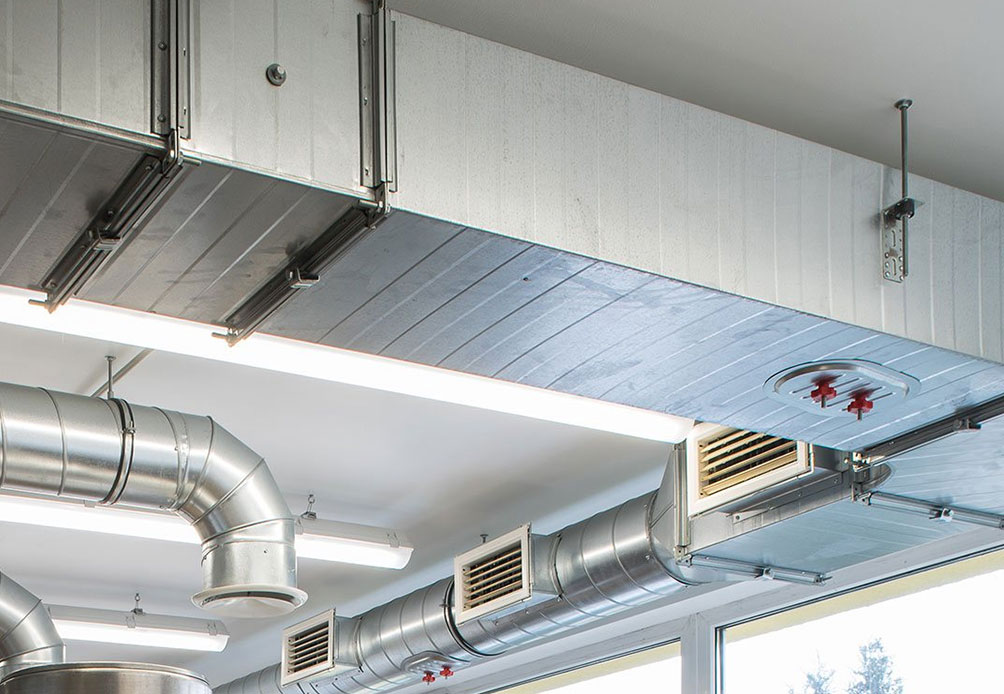

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.


Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

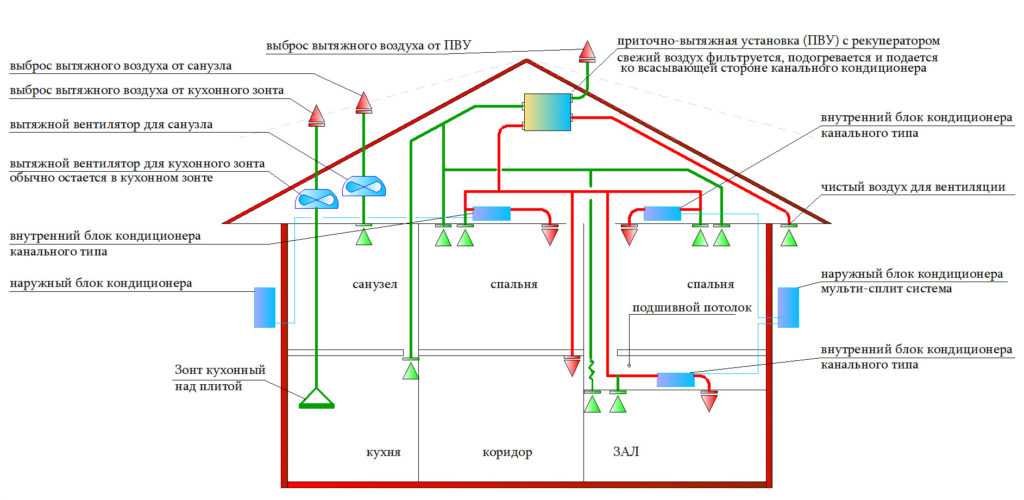

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.


Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.


Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

TION БРИЗЕР 4S

Цена от 58 990 ₽

Купить Подробно

TION БРИЗЕР O2

Цена от 35 990 ₽

Купить Подробно

БАЗОВАЯ СТАНЦИЯ TION MAGICAIR

Цена 18 490 ₽

Купить Подробно

Естественная вентиляция – принцип работы, виды, преимущества

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них являются самоучками).

Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме

Содержание

  • 1 Преимущества и недостатки естественной вентиляции
  • 2 Виды естественной вентиляции
  • 3 Естественная вентиляция: принципы расчета
    • 3.1 «Грязные» помещения
    • 3.2 «Чистые» помещения
    • 3.3 Гараж, подвал и спецпомещения

Преимущества и недостатки естественной вентиляции

И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой.

Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке.

Принцип естественной вентиляции частного дома

Интересно! Естественная вентиляция – это вентиляционная система, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство. Воздушная тяга при такой схеме возникает за счёт перепада давления, а рабочий принцип естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница – тем лучше обеспечивается воздухообмен в помещениях.

Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м3/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки.

Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном

Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены.

Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле.

Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении

Виды естественной вентиляции

По принципу устройства естественная вентиляция делится на два основных типа:

  1. Бесканальная естественная вентиляция.
  2. Канальная естественная вентиляция.

К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах.

Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений

Важно! Сделать расчёт естественной вентиляции возможно только при реализации её системы канальным способом.

Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками.

Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно

Естественная вентиляция: принципы расчета

При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант.

Полезный совет! Интенсивность воздухообмена регламентируют пять СНиПов, общих для всей российской территории, и ещё достаточное количество региональных нормативов. Но для расчёта естественной тяги вентиляции в частном здании можно обойтись и без них.

Схема движения воздуха при естественной вентиляции, организованной бесканальным способом

Нужно знать, что нормой считается приток в 30 м3/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м3/час для севера до 40 м3/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов

Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»).

Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу.

Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание.

Санузлы особенно нуждаются в правильно организованной вентиляции

Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным.

Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя.

Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков

Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк.

Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками

В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки.

Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом

Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С.

Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день.

На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха

Гараж, подвал и спецпомещения

Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную.

Статья по теме:

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод

Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат.

Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха

С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева.

Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже.

Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа

Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги.

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какие интерьерные стили вам наиболее близки?

  • Классика
  • Хай-тек, модерн
  • Лофт, шале
  • Прованс, кантри, эко
  • Поп-арт, готика

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Знаете ли вы, каким заполнителем удешевить раствор, если бюджет строительства невелик? Тест

ПРОЙТИ ТЕСТ

Назад к основам: Естественная вентиляция и ее использование в различных условиях

Назад к основам: Естественная вентиляция и ее использование в различных условиях

© Roland Halbe
  • Автор: Дима Стоухи

    Автоматизация окружает нас повсюду — в наших домах, мебели, офисах, автомобилях и даже в нашей одежде; мы настолько привыкли к автоматизированным системам, что забыли, какой была жизнь без них. И хотя автоматизация заметно улучшила качество внутренних помещений с помощью таких решений, как очищенный воздух и контроль температуры, ничто не сравнится с естественным прохладным бризом матушки-природы.

    Но, как и все остальное в архитектуре, не существует универсального решения для всех; то, что работает в Танзании, не работает в Швейцарии или Колумбии. Это связано с несколькими причинами, такими как разница в направлении ветра, средней температуре, пространственные потребности и ограничения окружающей среды (или их отсутствие). В этой статье мы рассмотрим естественную вентиляцию во всех ее формах и то, как архитекторы использовали это пассивное решение в различных контекстах.

    + 30

    Что такое вентиляция и почему она важна?


    Связанная статья

    Как превратить загрязненную внутреннюю среду в здоровый дом


    Движение воздуха создается за счет подъема теплого и опускания холодного воздуха. Когда воздух над землей становится теплее, он поднимается вверх и создает область низкого давления. Когда воздух продолжает подниматься, он охлаждается и движется к поверхности воды, где падает и создает область высокого давления, выталкивая холодный воздух к земле. Это движение областей и создает ветер.

    Предоставлено Princeton University Press

    В архитектуре вентиляция подает наружный воздух и распределяет его по пространству. В основном он известен в трех различных типах: механический, естественный и смешанный режим. Управление воздухообменом и циркуляцией с внешней средой имеет решающее значение для создания комфортной атмосферы. Будь то механические или естественные средства, стабильные потоки воздуха выделяют влагу и обеспечивают поток инфильтрованного воздуха, обеспечивая здоровый воздух для дыхания. Успешная система вентиляции должна быть согласована с контекстом проекта, который включает в себя географическое положение, материал, из которого она построена, ее архитектуру в целом и привычки пользователей, занимающих пространство.

    © Matheus Pereira

    Но с недавнего времени люди стали гораздо более заботиться об окружающей среде, выбирая более пассивные решения для снижения энергопотребления и выбросов углекислого газа. Это понимание отодвинуло в сторону автоматизированные системы HVAC и заменило их ветром, естественным, бесплатным, возобновляемым и здоровым природным ресурсом, который в достаточной степени способен улучшить качество воздуха в помещениях. В книге Дэниела А. Барбера «Современная архитектура и климат: дизайн до кондиционирования воздуха» автор исследует, как ведущие архитекторы двадцатого века включили в свои проекты стратегии посредничества в изменении климата и как региональные подходы к адаптации к климату были важны для развития современной архитектуры. .

    Предоставлено Yazdani Studio

    Типы естественной вентиляции

    Естественная вентиляция — это использование экологически чистых систем, не требующих каких-либо автоматизированных или механических решений. Помимо того, что естественная вентиляция более экологична, она также более экономична и зависит от естественных внешних факторов, таких как ветер и температура внутреннего пространства и окружающей среды.

    Односторонняя вентиляция

    Односторонняя вентиляция – это использование отверстий на одной стороне здания. Это используется для естественной вентиляции помещений проектов с ограниченной площадью. Односторонние системы вентиляции также используются в проектах, где перекрестная вентиляция не может быть обеспечена из-за конструктивных или экологических ограничений. Имейте в виду, однако, что этот тип вентиляции создает наименьшую циркуляцию воздуха, когда речь идет о системах естественной вентиляции.

    Перекрестная вентиляция

    Перекрестная вентиляция — это когда отверстия в конструкции расположены на противоположных или смежных стенах, что позволяет воздуху входить с обеих сторон, пересекать пространство и выходить с противоположной стороны. Эта система обычно используется в зданиях, расположенных в климатических зонах с более высокими температурами, так как создает постоянное обновление воздуха внутри здания, снижая внутреннюю температуру.

    Предоставлено Teal Products

    Вентиляция дымовой трубы

    Вытяжная вентиляция подает более холодный воздух снаружи в здание на нижнем уровне, который постепенно нагревается по мере того, как подвергается воздействию источников тепла в помещении. Это заставляет уже теплый воздух подниматься и покидать пространство через отверстия, расположенные на более высоком уровне. Обычно дымовая вентиляция более эффективна в высотных зданиях с центральными атриумами, но также может быть полезна в зданиях, где перекрестная вентиляция не может достаточно проникать во все пространство. Чтобы эта система вентиляции работала должным образом, температура в помещении должна быть выше, чем снаружи, поэтому она не всегда может быть достаточно эффективной, чтобы использовать ее самостоятельно.

    Эффект дымохода

    В вертикальных зданиях постоянно используется эффект дымохода. Холодный воздух создает давление под теплым воздухом, заставляя его двигаться вверх. Однако в этом случае открытые участки в центре проекта или башнях позволяют тому же воздуху циркулировать по всему помещению, выходя через крышу, фонарь, зенитные проемы или ветряные трубы.

    Предоставлено Майком Пирсом

    Естественная вентиляция в различных контекстах

    Будь то по экологическим или экономическим причинам, некоторые архитекторы не могут использовать автоматизированные вентиляционные решения в своих проектах и ​​вынуждены вместо этого полагаться на пассивные системы. Эффективность естественной вентиляции зависит от нескольких факторов. Общая форма, масштаб, ориентация, расположение и материал, используемые в проекте, могут определить, сколько воздуха поступает и циркулирует в пространстве, а также насколько это эффективно. Теоретически воздух должен входить и выходить через отверстия в архитектуре, такие как окна, перфорация фасада, двери, солнечные дымоходы или ветряные башни. С точки зрения конструкции проекты с изогнутыми стенами и перегородками обеспечивают большую циркуляцию воздуха. К другим влиятельным факторам относятся местный климат, близость к рекам, озерам или морю и уровень загрязнения в районе проекта.

    The Eastgate / Mick Pearce
    Хараре, Зимбабве

    Центр Истгейт использует пассивные и энергоэффективные решения для климат-контроля для охлаждения жителей, вдохновленные термитниками. Климат Хараре требует, чтобы в зданиях было прохладно круглый год, а это означает, что покупка, установка и обслуживание традиционного кондиционера имеют решающее значение. Однако это влечет за собой немедленные и долгосрочные затраты, поэтому архитектор создал саморегулирующуюся систему вентиляции, которая будет поддерживать температуру в здании в соответствии с потребностями рабочих и жителей.

    Университет Обафеми Аволово / Арье Шарон и А.А. Эгбор
    Осун, Нигерия

    Университет Обафеми. Изображение из документального фильма профессора доктора Цви Эфрата

    Первоначально известный как Университет Ифе, модернистский университет, вдохновленный Баухаузом, был продуктом политики, дизайна и климата. Хотя Шарон хотел полагаться исключительно на модернизм в проекте, критический климат Нигерии вынудил архитекторов черпать вдохновение в местной архитектуре и думать о пассивных решениях для своего дизайна. На самом деле Шэрон отправилась в Мехико, чтобы найти модель здания. Команда архитекторов решила обработать обшивку и оболочку здания, перфорировав фасады и внедрив экраны для создания лучших устройств затенения и вентиляции. «Они перевернули пирамиду, используя верхние этажи, чтобы затенить нижние этажи, освободив первый этаж для открытых коридоров, колонн и патио. Ландшафт под зданием является непрерывным, и очень продуманное расположение зданий обеспечивает свободную циркуляцию воздух через здания, архитектура без дверей. Но она также защищает людей от сильного дождя, через балконы и навесы, и защищает от палящего солнца, а также постоянно проветривается».

    Ли Хаус / Эдуардо Глисерио + Studio MK27 — Марсио Коган
    Порто Фелиз, Бразилия

    Ли Хаус. Image © Fernando Guerra — FG+SG

    Дом Ли организован в виде единого объема на первом этаже с комнатами, выходящими в сад. Все окна в гостиной утоплены и вытянуты в сторону террасы у бассейна, переходят на другую сторону участка и создают расширение внешнего пространства. Чтобы соответствовать внутреннему климату штата Сан-Паулу, где повышенные температуры почти каждый день в году, в проекте была использована традиционная народная архитектура наряду с бразильским модернизмом. В гостиной есть перекрестная вентиляция, которая значительно снижает внутреннюю температуру. Остальные комнаты защищены деревянными панелями мухараби (или мушаррабия), размещенными на раздвижных дверях, которые фильтруют солнце, не отключая вентиляцию.

    Empresa de Desarrollo Urbano (штаб-квартира компании городского развития
    Медельин, Колумбия

    EDU. Изображение предоставлено EDU

    Проект, построенный на месте бывшей штаб-квартиры EDU в парке Сан-Антонио, призван служить эталоном для устойчивых общественных зданий в Медельине, воплощая мантру «создания этого дыхания». Перфорированная внешняя оболочка, состоящая из высококачественных сборных элементов, создает внутреннюю солнечную трубу для освежения внешнего холодного воздуха. Используемые материалы обеспечивают контроль тепловой массы и термодинамические концепции. — выпуклые и тепловые силы, которые создают потоки воздуха в рабочих зонах.

    Stepping Park House / VTN Architects
    Хошимин, Вьетнам

    Stepping Park House. Изображение © Hiroyuki Oki

    Текстовое описание предоставлено архитекторами. Из-за обширных парков, прилегающих к участку, дом действует как продолжение окружающей среды, интегрируя зелень парка в интерьер дома. Большая пустота была создана путем разрезания объема через три этажа в диагональном направлении секции. Пустота включает в себя как элементы циркуляции, так и природные элементы, такие как растения и деревья, обеспечивая приватные комнаты дополнительным естественным светом. Пустота, открытая по диагонали вверх, обеспечивает естественную вентиляцию дома за счет эффекта дымохода. Таким образом, использование кондиционеров сводится к минимуму.

    Детский сад для фермеров / VTN Architects
    Бьен Хоа, Вьетнам

    Детский сад для фермеров . Изображение © Hiroyuki Oki

    Текстовое описание предоставлено архитекторами. Усиливающиеся засухи, наводнения и засоление ставят под угрозу запасы продовольствия, а многочисленные мотоциклы ежедневно вызывают заторы и загрязнение воздуха в городах. Стремительная урбанизация лишает вьетнамских детей зелени и игровых площадок, а значит, и связи с природой. Фермерский детский сад — это вызов для решения этих проблем. Зеленая крыша представляет собой форму тройного кольца, нарисованную одним штрихом, опоясывающую внутри три двора как безопасные игровые площадки. Здание представляет собой сплошную узкую полосу с двумя боковыми открывающимися окнами, обеспечивающими максимальную сквозную вентиляцию и естественное освещение. Кроме того, всесторонне применяются архитектурные и механические методы энергосбережения, включая, помимо прочего, зеленую крышу в качестве изоляции, зеленый фасад в качестве затенения и солнечный нагрев воды. В результате детский сад работает без кондиционеров в классах, несмотря на то, что находится в суровом тропическом климате.

    Ресторан Ведана / VTN Architects
    Вьетнам

    Ресторан Ведана . Изображение © Hiroyuki Oki

    Текстовое описание предоставлено архитекторами. Расположенный на краю Кук Фуонг, леса, расположенного у подножия гор и разнообразной растительности, ресторан Ведана является частью генерального плана курорта Ведана. Трехскатная круглая крыша площадью 1050 кв. м собрана из двух сложенных друг на друга кольцеобразных крыш и куполообразной крыши наверху, которая отделена световыми полосами соответственно. Ресторан удобно расположен рядом с искусственным озером, которое работает как естественный кондиционер. Использование озера имеет важное значение в связи с жаркой и влажной летней погодой в коммуне Кук Фуонг в частности и в северном Вьетнаме в целом.

    Stacked House / Studio Lotus
    Нью-Дели, Индия

    Stacking House . Изображение © Andre J Fanthome

    Текстовое описание предоставлено архитекторами. Дневной свет, вентиляция, взаимосвязанность и конфиденциальность определяют дизайн этого дома, расположенного в густонаселенной части района Анклав Панчшил в Нью-Дели. Команда взяла на себя задачу создать просторное, освещенное дневным светом убежище, которое оставалось бы естественным, а все помещения проветривались в течение дня, несмотря на ограничительные условия площадки. Для дальнейшего облегчения вентиляции и рассеивания естественного света в жилых помещениях линейная лестничная клетка, соединяющая все этажи, расположена вдоль южного фасада, так как она получает наименьший уровень освещенности, а на южной стороне устроен небольшой светлый дворик. -восточный угол участка.

    Джалал-Абад Вилла / Хайм.э.Сабз
    Джалал-Абад, Иран

    Джалал-Абад Видлла. Изображение © Farshid Nasrabadi

    Текстовое описание предоставлено архитекторами. Это здание расположено в сельской местности на окраине Исфахана. Были предприняты попытки улучшить местные методы строительства, используя систему вентиляции с пассивным охлаждением и обучая местных подрядчиков строительству этого здания. Это пространство спроектировано таким образом, чтобы можно было соединиться с увеличенной перголой, чтобы обеспечить тень на открытом воздухе и защитить главный фасад от палящего солнца. В здании есть типичный иранский барсук-ветредер, высота которого достаточна для размещения резервуара для воды. Кроме того, это традиционный пассивный способ вентиляции здания (как показано на схеме). Традиционный кирпич, используемый в качестве основного стенового материала на внешнем и внутреннем фасаде со слоем изоляции между ними. Использование ветряных башен в качестве пассивной техники для летней вентиляции и восстановление традиционного для иранских зданий подхода — еще одна особенность строительства.

    Технологическая школа Лааюна / Саад Эль Каббадж + ​​Дрисс Кеттани + Мохамед Амин Сиана
    Сафи, Марокко

    Технологическая школа Лааюна. Изображение © Doublespace Photography

    Текстовое описание предоставлено архитекторами. Различные здания фрагментированы, чтобы обеспечить максимальную естественную вентиляцию и освещение, и соединены набором внешних дорожек, площадей, крытых площадей, минеральных садов, чтобы справедливо усилить представление о городской среде. Архитектурная лексика цельна, геометрична и играет контрастом-охра-экстерьер и интерьер-свет. Используются различные устройства для защиты от солнца: brise-soleil, двойная кожа, защищенные дорожки и т. д. Используемые материалы сведены к минимуму, чтобы подчеркнуть абстракцию и согласованность целого, отвечая требованиям устойчивости и простоты обслуживания.

    Вентиляционные башни для Северного звена / Rundquist Arkitekter
    Стокгольм, Швеция

    Вентиляционные башни. Изображение © Kasper Dudzik

    Текстовое описание предоставлено архитекторами. Функцией вышек является вентиляция воздуха из транспортного туннеля Северного звена и снижение уровня выбросов на его входах. Сооружение имеет высоту 20 м и имеет форму супертреугольника, который поворачивается вверх вдоль своей оси. Внутренняя геометрия и структура помогают оптимизировать поток отработанного воздуха; большее пространство на изгибе башни и наверху, где треугольные секции шире, снижает сопротивление воздуха на выходе. Функция башен состоит в том, чтобы отводить загрязненный воздух внутри транспортных тоннелей северной ветки для снижения уровня выбросов на въездах в тоннели. Подземный канал соединяет каждый туннель с соответствующей башней. Вентиляторы канала были спроектированы так, чтобы создавать определенный поток воздуха через вентиляционные башни, чтобы выбросы у туннельных порталов были достаточно низкими. Внутренняя геометрия и структура башни влияют на сопротивление выходящему воздуху и, следовательно, на воздушный поток. Башни были оптимизированы, чтобы функционировать в гармонии с архитектурной формой.

    Вентиляционные башни. Image

    Ресурсы:

    • Как определяется направление ветра?
    • Как внедрить пассивный солнечный дизайн в ваши архитектурные проекты
    • Перекрёстная вентиляция, эффект дымохода и другие концепции естественной вентиляции
    • Естественная вентиляция не является наиболее эффективным решением во всех случаях Настройки ухода.

    Эта статья является частью темы ArchDaily: Автоматизация в архитектуре. Каждый месяц мы подробно изучаем тему с помощью статей, интервью, новостей и проектов. Узнайте больше о наших ежемесячных темах. Как всегда, в ArchDaily мы приветствуем вклад наших читателей; если вы хотите представить статью или проект, свяжитесь с нами.

    Ссылка: Дима Стоухи. «Назад к основам: естественная вентиляция и ее использование в различных контекстах» 23 июня 2021 г. ArchDaily. Доступ .

    Основы естественной вентиляции — CoolVent

    Естественная вентиляция заключается в использовании естественных сил для направления воздушного потока в помещении. Как я упоминал ранее, его три цели заключаются в обеспечении улучшения качества воздуха в помещении и снижении потребления энергии при максимальном тепловом комфорте для находящихся в помещении людей. Две естественные силы могут использоваться для движения воздуха через здание: ветер и плавучесть, что приводит, соответственно, к двум основным стратегиям естественной вентиляции: поперечной вентиляции и дымовой вентиляции.

    Поперечная вентиляция

    Когда ветер дует на наветренный фасад, он создает положительное давление на фасад. Точно так же, когда он течет от подветренного фасада, будет создаваться область более низкого давления. Если в здании открыты окна как с наветренной, так и с подветренной стороны, воздух будет нагнетаться через здание из-за разницы давлений между отверстиями.

    Насколько «положительным» или «отрицательным» является давление в каждом отверстии, измеряется числом, называемым коэффициентом давления ветра (). Положительный результат указывает на то, что ветер дует на фасад, оказывая на него положительное статическое давление. И наоборот, если отрицательное значение, это указывает на то, что отверстие подвергается всасыванию из-за отрыва потока от здания. Величина изменяется в зависимости от вертикального и горизонтального расположения проема на фасаде, а также от угла падения ветра и соотношения сторон здания. Для основных расчетов вы можете начать с предположения о среднем значении для каждого фасада. Для прямоугольного здания (без окружения) эти значения могут быть получены графически из таблиц или контурных диаграмм на основе существующих экспериментальных результатов (хорошим справочником является ASHRAE Handbook of Fundamentals). Для других форм зданий и зданий с препятствиями вокруг них вам может потребоваться выполнить внешний анализ CFD (или исследование в аэродинамической трубе), чтобы получить точные цифры.

    Результирующий расход в здании с поперечной вентиляцией будет пропорционален эффективной площади отверстий (поясняется ниже) и перепаду давления ветра, который рассчитывается по формуле:

    где и — коэффициенты давления ветра для на входе и выходе — плотность воздуха при температуре окружающей среды и скорость ветра против потока.

    Подробнее о расчетах см. в руководстве пользователя CoolVent **ССЫЛКА**.

    То, насколько хорошо работает перекрестная вентиляция, зависит от многих факторов, включая: расположение здания по отношению к преобладающим направлениям ветра, внутреннее расположение офисов, коридоров, мебели и других потенциальных препятствий для воздушного потока, размер окон и других проемов.

    Вентиляция дымовой трубы

    Вентиляция дымовой трубы или выталкивающая вентиляция основана на разнице температур между воздухом внутри здания и снаружи для управления потоком. Более теплый воздух легче (представьте себе дым, поднимающийся вверх), чем более холодный воздух, который тяжелее. Когда здание заполнено теплым воздухом и подвергается воздействию среды с более холодным воздухом, и открыты два вертикально расположенных окна, более легкий воздух будет выходить через отверстие, а более холодный воздух будет поступать в здание через нижнее окно.

    Расход воздуха через помещение пропорционален перепаду температур, эффективной площади отверстий и препятствий, а также общей разности плавучего давления, движущей поток. Ориентация здания (управление поступлением солнечного тепла) не влияет на результирующий поток воздуха через здание.

    Это общее выталкивающее давление можно определить, добавив общую разницу давлений между нижним и верхним отверстиями, которая напрямую связана с разницей плотностей воздуха внутри и снаружи, а также с вертикальным расстоянием между отверстиями. Для помещения с двумя проемами выражение для расстояния между двумя вертикально расположенными проемами в здании:

    , где

    где и – температура воздуха внутри и снаружи помещения, соответственно – расстояние по вертикали между верхним и нижним проемом.

    Если бы в здании было открыто несколько вертикально расположенных окон, то холодный воздух все равно поступал бы через нижние окна, а горячий воздух выходил через верхние окна. Высота, на которой происходит этот переход, называется нейтральной плоскостью, ее расположение зависит как от размера, так и от расположения воздушных препятствий (окна, воздуховоды и т. д.), и крайне важно спроектировать здание таким образом, чтобы нейтральная плоскость не быть слишком низким, чтобы вызвать обратный поток в определенных зонах здания. Для этого можно использовать CoolVent.

    Расчет расхода

    Зная общую разницу давлений между двумя наружными отверстиями, соединяющими наружную часть здания с внутренней, расход можно найти по формулам: отверстия (внутренние и внешние), через которые проходит воздух. Коэффициент расхода, который находится в диапазоне от 0 до 1, является мерой давления, которое воздух теряет при прохождении через каждое отверстие сопротивления потоку. Для справки, коэффициент расхода для окон составляет порядка 0,65.

    Таким образом, выражения для расхода при чисто ветровой и плавучей вентиляции ( и , соответственно) описываются как:


    Ночное охлаждение/тепловая масса нагревать в дневные часы и отдавать его ночью. Это приводит к затуханию колебаний температуры внутреннего воздуха и отставанию пиков. Обычно эта масса встраивается в потолки и стены в виде бетона или кирпича.

    Использование тепловой массы особенно актуально в регионах мира, где температура окружающей среды очень высока в течение дня — слишком высока, чтобы подавать наружный воздух в здание, — но достаточно низка в ночное время. Ночное охлаждение — это стратегия, заключающаяся в закрытии окон здания в течение дня (не полностью — всегда обеспечивая приток воздуха, необходимый для минимальных требований к качеству воздуха в помещении) и открывании их в ночное время.

    Реализация ночного охлаждения зависит от многих соображений. Например, выставление здания на улицу ночью может представлять угрозу безопасности. Кроме того, если здание слишком сильно охлаждается ночью, рабочие могут чувствовать себя некомфортно на следующее утро. В этом случае могут быть включены обогреватели, напрасно расходующие энергию.

    Глава 7. Системы естественной вентиляции

    Естественная вентиляция, как следует из названия, представляет собой систему, использующую естественные силы для снабжения здания свежим воздухом. Воздухообмен осуществляется через предусмотренные в здании входы и выходы. Важно понимать, что здания с естественной и механической вентиляцией работают по разным принципам. В зданиях с механической вентиляцией для воздухообмена используются вентиляторы, которыми можно управлять, чтобы обеспечить желаемую скорость воздухообмена. Тепловая плавучесть и ветер зависят от неконтролируемой погоды. Это отличает управление естественной вентиляцией.

    Естественная вентиляция является привлекательным методом управления, поскольку исключаются расходы на вентилятор и техническое обслуживание вентилятора. Конструкция крыши, конструкция основных вентиляционных отверстий, ориентация здания, жильцы и, наконец, наружная вода — все это факторы, влияющие на результаты процесса вентиляции. Проемы, расположенные вдоль боковых стен, называются « проемы в боковых стенах », а проем на пике крыши или коньке называется « коньковый проем ». Форма самой внутренней крыши может варьироваться в зависимости от наклона и стиля. а они, в свою очередь, могут влиять на эффект «дымохода», который развивается в здании. Жильцы (в данном случае домашняя птица) также влияют на работу зданий с естественной вентиляцией. Возраст птиц и плотность популяции влияют на реакцию здания на изменения вентиляции, а также на распределение свежего воздуха в здании. Одновременное воздействие всех этих компонентов определяет успех зданий с естественной вентиляцией.

    Надлежащая вентиляция зданий с естественной вентиляцией требует, чтобы отверстия в боковых стенах и коньках работали в гармонии для доставки и распределения необходимого свежего воздуха в здание. В зданиях с естественной вентиляцией необходимы как высокие, так и низкие проемы. По крайней мере, два отверстия на противоположных сторонах или концах зданий необходимы для распределения воздуха внутри конструкции и во избежание короткого замыкания воздушного потока. Обеспечением надлежащего распределения свежего воздуха внутри здания часто пренебрегают, что может вызвать множество проблем. Например, если здание управляется таким образом, что весь свежий воздух проходит через отверстие в боковой стене и «замыкается» на отверстие в коньке, то свежий воздух приносит птице очень мало пользы. Другой распространенной ошибкой является попытка проветрить только через одно отверстие, например, через одну боковую стенку, что мало способствует внутреннему распределению воздуха. Крайне важно, чтобы здания с естественной вентиляцией соответствовали принципам надежного распределения свежего воздуха.

    по сравнению с естественным путем с механически вентилируемыми зданиями:

    Преимущества
    Нижняя стоимость
    Нижние обслуживания
    Более низкие электрические использование

    Дисковы. солнечный вход в здание
    Большой «след» здания

    Ниже перечислены основные преимущества и недостатки зданий с естественной вентиляцией по сравнению со зданиями с механической вентиляцией. Первоначальная высокая стоимость вентиляторов наряду с отсутствием эксплуатационных расходов на вентилятор делает естественную вентиляцию привлекательным вариантом.

    С естественной вентиляцией добиться постоянного желаемого микроклимата в доме труднее. Быстрые изменения скорости ветра , направления ветра и температуры наружного воздуха  требуют постоянной замены отверстий в боковых стенах и коньках, чтобы обеспечить надлежащий обмен свежего воздуха и правильное распределение свежего воздуха внутри здания. Если впускной контроллер не может правильно отрегулировать отверстия в ответ на изменения погоды, то произойдут резкие колебания внутренней температуры, влажности или уровня аммиака. Интеллектуальный контроллер приточного воздуха эффективно реагирует на погодные воздействия и может значительно уменьшить этот недостаток, обычно присущий зданиям с естественной вентиляцией.

    Для зданий с естественной вентиляцией необходимо тщательно спланировать ориентацию и размеры площади основания. Чрезвычайно важно сориентировать здание так, чтобы оно подвергалось воздействию преобладающих ветров в самое жаркое время года. Если здание с естественной вентиляцией неправильно ориентировано по отношению к ветрам теплой погоды, оно будет недостаточно проветриваться, что приведет к тому, что уровень температуры и влажности внутри помещения окажется за пределами комфортной зоны птиц.

    Здания с естественной вентиляцией требуют большей площади земли, включая окружающее свободное пространство, чтобы использовать преимущества теплых погодных ветров. Само здание может быть не больше, чем дом с механической вентиляцией, но требование беспрепятственного воздушного потока вблизи и вокруг здания исключает возможность близкого расположения к другим строениям. Препятствия, такие как здания, деревья и другие большие препятствия, отклоняющие направление ветра, влияют на характер ветра и уменьшают энергию ветра, доступную для вентиляции здания. При планировании и строительстве необходимо принимать меры предосторожности, чтобы соблюдать рекомендации как по ориентации, так и по физическому расстоянию.

    Силы давления, вызванные ветром и плавучестью

    Здания с естественной вентиляцией доставляют свежий воздух птицам за счет двух основных сил: сил давления, вызванных ветром, и сил плавучести, вызванных плавучестью.

    Как показано на Рисунке 7.13 , ветровая вентиляция  – это процессы, при которых ветер, воздействуя на здание, создает давление в отверстиях по отношению к внутренней части здания и, таким образом, создает приток свежего воздуха через здание. Вентиляция с использованием плавучести  часто называют «эффектом дымохода» или «тепловой плавучестью». Отверстия, расположенные низко и высоко в конструкции, особенно важны для этого процесса. Домашняя птица выделяет много тепла, что приводит к повышению температуры вокруг птицы. Нагретый воздух будет подниматься вверх, и при правильно спроектированных коньковых отверстиях этот поднимающийся воздух будет выходить из здания. По мере выхода нагретого воздуха свежий наружный воздух заменяет его через отверстия в боковых стенках.

    В холодных погодных условиях, когда проемы здания с естественной вентиляцией почти закрыты, вентиляция за счет плавучести часто является основным механизмом воздухообмена. При любом ветре, действующем на конструкцию, сила ветра быстро преобладает над эффектом плавучести. В теплых погодных условиях, когда на здании открыто больше боковых стен и коньков, ветровая вентиляция становится основным механизмом вентиляции. В регионах, где в течение всего года царит экстремальная жара и холод, для обеспечения птиц необходимым свежим воздухом работает как ветровая, так и плавучая вентиляция.

    Ветер, воздействующий на проем, разница в давлении на проем, заставляющая воздух проходить через него. Эффект плавучести зависит от разницы температур между теплыми внутри и более прохладными внешними условиями окружающей среды. Разница в высоте между входом и выходом также способствует воздушному потоку.

    Относительная важность ветра, действующего непосредственно на проем, может быть как преимуществом, так и недостатком в зависимости от времени года. В теплые погодные условия ветер становится преимуществом, и используются методы, позволяющие в полной мере использовать преобладающее направление ветра. В холодных и мягких погодных условиях относительно высокая скорость ветра может стать серьезным недостатком. В периоды холодной погоды цель состоит в том, чтобы проветривать здание с минимальной интенсивностью для контроля уровня влажности и вредных газов. Если отверстия в боковых стенках оставлены слишком далеко открытыми, неплотно закрыты или порваны, проникновение ветра может быть значительным, что приведет к неконтролируемым сквознякам и, возможно, к чрезмерному использованию дополнительного тепла.

    Ветер также влияет на скорость потока воздуха через отверстие в коньке. Ветер, дующий через проем конька, снижает давление в проеме. Эта всасывающая сила вытягивает воздух из гребневого вентиляционного отверстия.

    Требования к вентиляции

    Требования к вентиляции для зданий с естественной вентиляцией выражаются в единицах скорости свежего воздуха. Коэффициент свежего воздуха определяет, сколько раз заменяется объем воздуха в здании. Если мы обращаем внимание на объем (высота боковой стены x ширина здания x длина здания), то система вентиляции должна заменить этот внутренний воздух свежим воздухом в течение определенного периода времени.

    Максимальная скорость вентиляции  требует компромисса в конструкции. По мере повышения температуры наружного воздуха скорость необходимого обмена свежим воздухом для регулирования температуры быстро увеличивается. На самом деле, без испарительного охлаждения внутренняя температура всегда будет выше, чем внешняя температура, что часто неправильно понимают.

    Проектирование зданий с естественной вентиляцией

    В теплые и жаркие периоды здания с естественной вентиляцией почти полностью зависят от ветра для обеспечения необходимого движения свежего воздуха через здание. Ориентацию здания лучше всего определять, используя местные ветры. Чтобы воспользоваться теплыми погодными ветрами, ось конька здания должна быть перпендикулярна преобладающим теплым погодным ветрам. Вместо локализованных ветров можно использовать «розы ветров» для размещения зданий с естественной вентиляцией, чтобы использовать преимущества теплых погодных ветров. Розы ветров представляют собой сводку моделей и скоростей ветра для различных метеорологических станций в США. Поскольку ветры обычно меняются между сезонами года, важно выбрать модели для летних ветров. Процент времени безветренных дней является очень важным параметром по отношению к зданиям с естественной вентиляцией. Значительные периоды безветренных дней в сочетании с высокими температурами приводят к недостаточному поступлению свежего воздуха в здание и недопустимому повышению внутренней температуры.

    Отверстия в боковых стенах и коньках

    Любое отдельное отверстие в здании с естественной вентиляцией, действующее в одиночку, будет вести себя как приточное, так и вытяжное. Если отверстие должно вести себя как впускное, необходимо предусмотреть соответствующие отверстия, чтобы они действовали как выпускные отверстия, и наоборот. Таким образом, здание с естественной вентиляцией «дышит», чтобы поддерживать силу давления на уровне, соответствующем внешнему давлению, действующему на здание.

    Правильно спроектированное здание с естественной вентиляцией обеспечивает  размеры отверстий  , которые максимизируют поток воздуха через здание в периоды сильной жары. Чтобы приспособиться к периодам холодной погоды, необходимо быстро и надлежащим образом отрегулировать размеры отверстий, чтобы контролировать количество наружного воздуха, поступающего в здание.

    Как правило, проем конька должен приспосабливаться к слабому ветру в периоды умеренной вентиляции (около 15 воздухообменов в час). В теплых и жарких погодных условиях полезность отверстия в коньке для вентиляции очень ограничена, поскольку эффект плавучести низок из-за одинаковых температур внутри и снаружи помещений. Некоторые утверждали, что по этой причине отверстие в коньке не нужно. Однако в холодную погоду отверстие конька часто является основным механизмом для перемещения свежего воздуха через здание. Коньковое отверстие в холодную погоду можно рассматривать как вытяжной вентилятор для перемещения воздуха с впускными отверстиями вдоль боковых стенок. Даже в теплую погоду при слабом ветре конек выполняет важную функцию, позволяя нагретому воздуху подниматься вверх из здания. Гребень также обеспечивает высокий проем, на который может действовать ветер. Поскольку ветер дует быстрее выше над землей, улучшенная ветровая вентиляция на хребте приносит пользу.

    В отличие от отверстий в боковых стенках, размер отверстия в коньке  обычно не регулируется. Как правило, нет необходимости контролировать раскрытие конька. Хотя проем конька обычно остается открытым круглый год без регулировки, некоторый контроль возможен с помощью внутренних панелей или трубы, которая частично закрывает проем конька. Отверстие конька никогда не должно быть полностью герметизировано, и любая перегородка отверстия конька должна обеспечивать воздухообмен, даже когда перегородка находится в закрытом положении.

    В приведенном выше обсуждении размеров отверстия в гребне предполагалось, что отверстие в гребне является полностью чистым и беспрепятственным. Однако часто барьеры , предназначенные для предотвращения попадания снега и дождя в здание, встраиваются в коньковые вентиляционные отверстия. Такие барьеры также имеют нежелательный эффект уменьшения эффективного размера отверстия или пути воздушного потока. Влияние барьеров на пропускную способность воздушного потока может быть значительным. Экран размером ¾ дюйма или сетка от птиц не будут препятствовать потоку воздуха через отверстие в коньке. Тем не менее, существенное снижение воздушного потока происходит из-за отводов, расположенных как часть конька. Например, было показано, что обычная практика размещения коньковой крышки значительно снижает пропускную способность воздушного потока; часто на 50%. Коньковые колпачки  должны обеспечивать достаточно места под колпачком для свободного движения воздуха. Лучший подход, чем заглушки конька, который сводит к минимуму препятствия для воздушного потока, — это разместить желоб под отверстием конька. Наклоните желоб на ¼ дюйма на фут и обеспечьте дренаж. При размещении желоба сведите к минимуму любые препятствия, убедившись, что общее отверстие между внутренней линией крыши и краем желоба как минимум в два раза превышает полное отверстие конька.

    Коньковое отверстие меньшего размера можно улучшить с помощью  стойки , которые ускоряют скорость ветра на гребне, обеспечивая более высокую силу всасывания в проеме. Например, коньковый проем шириной 6 дюймов с 6-дюймовым вертикальным выступом в четыре раза увеличивает пропускную способность воздушного потока по сравнению с простым коньковым проемом такого размера. Таким образом, небольшой проем конька можно улучшить, включив бортики. Некоторые вентиляционные перегородки конька, используемые для управления размером проема конька, также открываются наружу, образуя «встроенный» выступ; дополнительное преимущество редко признается.

    Шторы

    Размер проема в боковой стенке обычно регулируется с помощью подвижных штор. Тросы и подвесные шнуры вместе с автоматической лебедкой в сборе могут обеспечить необходимую регулировку проемов занавеса. Боковые шторы открываются сверху вниз, так что при самом маленьком открытии холодный свежий воздух попадает на высоту около 8 футов. Поставщики часто подшивают материал с карманом в верхней части, размер которого подходит для стандартного карниза с внешним диаметром 1¼ дюйма или карниза с внешним диаметром 2¼ дюйма. Нижняя кромка может быть предоставлена ​​за дополнительную плату. Хорошая конструкция кармана включает в себя двойную строчку сложенного нижнего края, чтобы предотвратить изнашивание и разрывы.

    Гибкие шторы бывают разных типов и с разным уровнем теплоизоляции. Устойчивость материала к ультрафиолетовому (УФ) свету имеет важное значение для штор птичников, так как они будут подвергаться воздействию солнечных лучей. Более толстые материалы или большее количество нитей обычно прочнее и обычно стоят дороже. Часто несколько слоев материалов ламинируются вместе в одну штору для повышения ветро- и водонепроницаемости. Распространены одно- и многослойные шторы из полиэстера или полиэтилена. Виниловые шторы часто трескаются в холодных условиях. Доступны некоторые шторы с волокнистым наполнителем, но их может быть трудно сложить в периоды, когда требуется максимальное открытие боковых стенок. Прозрачные, белые, синие и затемненные цвета штор обеспечивают различные уровни светопропускания. Некоторые шторы имеют светоотражающее покрытие.

    В «изолирующих шторах» несколько слоев ткани сшиты вместе, чтобы между каждым слоем оставалось небольшое изолирующее воздушное пространство. Такие изолирующие завесы не обладают значительной изоляционной способностью. Например, однослойная завеса имеет R-значение примерно R-1, а многослойные завесы обеспечивают очень небольшую дополнительную изоляционную ценность при R-3 или R-4. Один изолированный занавес с семью слоями материала имеет рейтинг R-3, который можно сжать примерно до 1/10 th  дюйма. Тем не менее, многослойные шторы могут быть полезными, особенно в регионах, где проникновение холода является проблемой. Многослойные шторы, как правило, уменьшают чрезмерную инфильтрацию холодного воздуха. Многофункциональные шторы, как правило, уменьшают чрезмерное проникновение холодного воздуха и, в конечном счете, неконтролируемый обмен холодным наружным воздухом со сквозняками, который требует дополнительного обогрева. Изолирующие шторы также обеспечивают некоторую защиту от поверхностного конденсата, который может возникнуть на неизолированных шторах. Проблемы, создаваемые капающей водой, которая может скапливаться и замерзать в нижней части неизолированного занавеса, следует сравнивать с преимуществами большей пропускания дневного света, обеспечиваемого неизолированными занавесками. Утечка воздуха может стать серьезной проблемой в холодную погоду, когда на нижней части занавески образуется лед, который отталкивает нижнюю часть занавески от стены дома. Для штор, которые постоянно закреплены внизу (не «двойные»), установите деревянную планку, чтобы предотвратить утечку воздуха и скопление конденсата. Полоска должна выступать на дюйм или около того над нижней частью отверстия боковой стенки, чтобы исключить любые карманы, в которых могут скапливаться стружка и вода.

    Одним из популярных материалов для штор в птичниках из-за его низкой стоимости является прозрачная или синяя полиэтиленовая ткань весом 4½ унции. Это одна из самых легких тканей. Ожидаемый срок службы более тяжелых тканей весом 6–7½ унций составляет от пяти до восьми лет. Более легкая ткань менее прочная, но при хорошем уходе она прослужит так же долго.

    Шторы подвержены нескольким типам повреждений и нуждаются в периодической замене . Их срок полезного использования  зависит от таких факторов, как частота региональных штормов или воздействие сильного ветра, долговечность ткани и популяции грызунов, окружающих здание. Некоторые материалы для штор могут гнить и плесневеть от продолжительной высокой влажности. Влага от дождя и влажный воздух в коровнике могут вызывать коррозию легкого металла или гнить незащищенные деревянные детали. В птичниках часто содержится повышенный уровень аммиака, однако металлизированная фурнитура часто бывает достаточно прочной. Фурнитура из нержавеющей стали используется в агрессивных средах, например, в свинарниках. Замена обычно требуется не потому, что штора изнашивается, а потому, что она была разорвана сильным ветром или сильным штормом. Неподдерживаемая ткань схлопнется и порвется раньше, а неустраненные разрывы потребуют замены раньше. Разрывы можно легко устранить с помощью ленты, подобранной в соответствии с типом ткани, и наклеенной на обе стороны разрыва.

    В систему завесы можно добавлять компоненты для продления срока службы завесы. Двойные шторы с стержнями вверху и внизу можно хранить в верхней части бокового проема во время продолжительной жаркой погоды. Такие шторы можно полностью опустить и отсоединить от застежек на нижней тяге. Затем верхние и нижние стержни можно связать вместе с материалом для штор, а всю сборку поднять и прикрепить к верхней части проема для хранения. Хранение штор в верхней части стены защищает их от домашней птицы, грызунов, техники, мусора, сорняков, воды и грязи. Дополнительная защитная мера заключается в  периодически разворачивать шторы в течение летних месяцев хранения для удаления воды и грязи, а также для удаления гнездящихся грызунов и птиц . Бордюры и отбойники должны быть предусмотрены, чтобы тракторы и оборудование не касались навесных стен. Нижние кронштейны будут удерживать сложенный занавес и обеспечивать точку крепления веревки для предотвращения волн. Зажимы для штор крепят шнуры к верхнему карнизу, не прокалывая ткань.

    Поскольку ветер, дующий на занавеску, создает большую силу, занавески, которые могут развеваться на ветру, могут быстро порваться. Чтобы предотвратить такое повреждение, шторы необходимо поддерживать и надежно закреплять как внутри, так и снаружи. Внутри здания шторам можно придать дополнительную поддержку от ветрового воздействия с помощью близко расположенных (4-футовых) строительных шпилек, открытых сетчатых экранов (например, сетки от птиц) или поддерживающих веревок или ремней. В птичниках чаще всего используются сетки для птиц. Материалы, не устойчивые к УФ-излучению, быстро приходят в негодность.

    Внешняя опора занавеса предотвращает вздутие . Шторные ремни или поддерживающие канаты являются наиболее распространенным выбором в птичнике. Канат против вздутия протянут через застежки, расположенные через каждые два фута, чередуя форму сверху вниз занавеса, образуя непрерывную V-образную опору. Полипропиленовая веревка недорогая и содержит ингибиторы УФ-излучения, что делает ее подходящей для этой функции. Лента для штор часто изготавливается из полипропилена шириной около 2-3 дюймов и устойчива к ультрафиолетовому излучению. Обвязка должна располагаться на расстоянии не более 5 футов друг от друга по всей длине дома, вертикально над установкой занавеса.

    Стальной трос  чаще всего используется для перемещения штор в секциях длиной от 100 до 200 футов. Ручные лебедки или автоматические шторные машины используются для перемещения троса, проходящего по всей длине секции шторы. Спусковые шнуры , прикрепленные к кабелю, работают через фиксированную тягу для подъема и опускания занавеса. Шкивы расположены через каждые 4-6 футов вдоль занавеса с помощью тросов из полиэфирной веревки. Веревка из полиэстера имеет более низкий коэффициент удлинения, чем другие обычные веревки, что обеспечивает меньшее растяжение.

    Лебедки, тросы и шкивы , используемые для перемещения тросов, должны быть прочными. Подумайте, как часто вы будете регулировать шторы при выборе методов работы и фурнитуры. В процессе изменения направления троса шкив также изгибает трос. Занавеску можно регулировать сотни раз в день. По пятиминутному таймеру шторы или форточки будут открываться 288 раз в день и закрываться еще 288 раз в день. Участки кабеля изгибаются тысячи раз в месяц. То, насколько шкив влияет на срок службы троса, во многом зависит от диаметра шкива. Большие шкивы меньше изгибают трос; удвоение диаметра шкива может увеличить срок службы кабеля до тринадцати раз. Вторым преимуществом шкивов большего диаметра является меньшая вероятность того, что трос будет скользить по поверхности шкива, что приведет к чрезмерному износу и возможной поломке. Однако важно, чтобы шкивы и тросы были правильно подобраны, поскольку тип и размер троса определяют диаметр шкива, чтобы свести к минимуму износ. Кабели меньшего диаметра требуют шкивов меньшего диаметра. Скользит ли трос по поверхности или поворачивает шкив, зависит от площади поверхности, против которой трос воздействует на шкив. Большинство разрывов стальных тросов происходит не из-за недостаточной прочности троса, а из-за неправильного прилегания тросов к шкивам. Производители обнаружили, что многие обрывы троса вызваны недостаточным контактом поверхности троса со шкивом.

    Гибкость является важным фактором, определяющим срок службы кабеля. Чем гибче кабель, тем меньше вероятность, что он порвется. Стальные пряди, распространенные в приложениях для занавесей, имеют размер 7 x 7 или 7 x 19. Кабель 7 x 7 состоит из семи пучков по семь проводов в каждом пучке. Предпочтительны кабели 7 x 19; поскольку они обычно более гибкие и поэтому не нуждаются в таком большом шкиве, как тросы 7 x 7.

    Для дальнейшего снижения износа троса шкив должен иметь гладкую внутреннюю поверхность, а также подшипники, чтобы свести к минимуму проскальзывание троса по шкиву. Износ со стороны шкива значительно сократит срок службы шкива. Тросы также должны быть правильно совмещены с канавкой шкива, иначе они не прослужат долго, несмотря на другие меры предосторожности.

    Управление зданиями с естественной вентиляцией

    Автоматическое управление  необходимо для поддержания температуры в помещении и обеспечения воздухообмена при ежечасных и сезонных изменениях погоды. Контроллеры системы естественной вентиляции позволяют регулировать воздухообмен, регулируя размеры входного и выходного отверстий. Контроллеры также регулируют скорость дополнительного нагрева. Продано Контроллеры состояния и Компьютерные системы с возможностью управления входным и выходным отверстием и дополнительными нагревателями в наличии. Они могут использовать как время, так и температуру, чтобы обеспечить желаемую стратегию вентиляции. Термостатическое управление обычно используется для включения и выключения дополнительных нагревателей по мере необходимости. Автоматические контроллеры штор предпочтительнее для управления входными отверстиями в зданиях с естественной вентиляцией, поскольку они обычно обеспечивают адекватный воздухообмен через циркуляционные вентиляторы. Ручное управление не рекомендуется, чтобы избежать быстрого падения или повышения внутренней температуры и влажности.

    Автоматические контроллеры штор оснащены термостатами  для контроля внутренней температуры путем регулировки отверстий в боковых стенках. Когда температура выходит за пределы заданного диапазона термостата , завеса запускается, и завеса открывается или закрывается на заданное расстояние, например, на 3 дюйма, затем останавливается и ждет, возможно, четыре минуты, прежде чем выполнять какие-либо дальнейшие регулировки положения завесы. сделаны. Этот четырехминутный цикл необходим для того, чтобы окружающая среда здания и термостат реагировали на любую температуру, чтобы реагировать на любое изменение температуры в результате изменения положения завесы.

    Впускные и выпускные отверстия регулируются для контроля скорости воздухообмена. Приточные клапаны должны обеспечивать минимальный воздухообмен, необходимый для контроля влажности в холодную погоду, когда требуется дополнительное тепло. В мягкую и теплую погоду входы и выходы должны обеспечивать достаточный воздухообмен для поддержания желаемой температуры внутри. Для регулировки размера отверстия можно использовать различные устройства; пневматические системы с ручным или моторизованным тросом и лебедкой; и моторизованные механические руки. Обычно блоки управления открытием вносят небольшие коррективы, увеличивая или уменьшая размер отверстия в боковой стенке и коньке, на частой основе (каждые 10 минут) для увеличения или уменьшения воздухообмена.

    Изоляция

    Для успешной естественной вентиляции птичника необходима хорошо изолированная оболочка здания. Изоляция помогает предотвратить конденсацию  на внутренних поверхностях, уменьшить потери тепла  в холодную погоду и уменьшить приток солнечного тепла  в теплую погоду. Термическая плавучесть повышается за счет уменьшения теплопотерь здания через оболочку здания.

    Конденсация  происходит, когда температура внутренней поверхности здания падает ниже температуры точки росы воздуха в помещении. Конденсация предотвращается путем обеспечения достаточной изоляции для поддержания температуры внутренней поверхности выше температуры точки росы. Изоляция также снижает теплопотери здания; однако только 20% всего тепла (т. е. здания и воздухообмена) теряется через стены, потолок и периметр в большинстве птицеводческих помещений в холодную погоду. Большая часть общего тепла теряется из-за холодного воздухообмена, необходимого для контроля влажности и поддержания приемлемого качества воздуха. Изолированная оболочка здания также снижает приток солнечного тепла летом; особенно изоляция, расположенная на нижней стороне крыши.

    Количество изоляции, измеренное сопротивлением или значением «R» , должно быть в пределах от двадцати до двадцати для стен и от двадцати до двадцати для потолков и крыш. Более высокие значения «R» иногда используются на объектах с холодным климатом, таких как север США и Канада. Поскольку основной функцией изоляции птицефабрик является предотвращение образования конденсата, слишком высокие показатели изоляции (значения R более 25 для стен и 40 для потолка) имеют ограниченную пользу

    Правильная установка имеет решающее значение для достижения равномерной и полной изоляции здания . Крайне важно защитить изоляцию от влаги, образующейся в птичнике, с помощью некоторых типов 9замедлитель пара 0007 (ранее назывался пароизоляцией). Как правило, замедлитель пара представляет собой полиэтиленовую пленку толщиной 4 или 6 мил, которая размещается на теплой стороне изоляции. Это предотвращает проникновение водяного пара внутри коровника в изоляцию и конденсацию в изоляции внутри холодной стены. Всегда следует использовать полиэтиленовую пленку или листы, даже если изоляция снабжена пароизолятором (т. е. алюминиевая фольга на подложке из стекловолокна). Высокая влажностная нагрузка в птицефабрике может вызвать серьезные проблемы с влажностью даже при очень небольших разрывах щелей в пароизоляции вдоль стоек, потолочных балок и электрических розеток.

    Защита изоляции от грызунов (мышей и крыс) также очень важна. Бороться с грызунами в птичниках сложно (дополнительную информацию о борьбе с вредителями см. в Главе 13), но это необходимо для защиты изоляции. Щебень по периметру здания, чтобы предотвратить проникновение грызунов под стены, а также поддержание систем приманки и ловушек по всей ферме для сдерживания популяции грызунов, настоятельно рекомендуется для предотвращения ухудшения изоляции стен и потолков.

    Фундамент здания — еще одно важное место, которое необходимо утеплить. Изоляция по периметру  поддерживает температуру бетонных полов и внутренней поверхности стен более высокой, что делает их более комфортными для животных в холодную погоду. Изоляция по периметру также исключает образование конденсата и инея в этих зонах. Рекомендуется изоляция из жестких плит со значением R от 6 до 8 м, простирающаяся на 2 или 3 фута ниже уровня земли.

    Обычной практикой в ​​холодном климате является полное закрытие отверстия в боковой стене, которая соприкасается с преобладающими зимними ветрами (обычно северная стена). Это не рекомендуется, так как это приведет к ухудшению качества воздуха с наветренной стороны здания. Лучшей стратегией было бы иметь небольшое отверстие с наветренной стороны, защищенное от прямого воздействия ветра ветровым стеклом.

    Обогреватели

    Дополнительное тепло обычно требуется в теплицах с естественной вентиляцией для поддержания желаемой температуры в помещении в холодную погоду. Для дополнительного отопления в птичниках используются различные типы обогревателей, включая лучистые, объемные и подпиточные воздухонагреватели. Лучистые обогреватели хорошо работают для улучшения комфорта птицы, но не нагревают воздух в помещении напрямую. Лучистые обогреватели нагревают поверхности, которые отдают тепло для нагрева воздуха в помещении. Тепловентиляторы нагревают воздух в помещении напрямую. Подпитка нагревает поступающий вентиляционный воздух.

    Невентилируемые обогреватели добавляют в здание как тепло, так и продукты сгорания. Продукты сгорания включают газы, которые могут создавать проблемы для здоровья и безопасности в здании, если концентрация газа накапливается.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
