Содержание

Отвертки. Виды и назначение | Как пользоваться отверткой

Отвёртки для точных работ

Винты разъёмных соединений в электротехнике имеют малые размеры. Для работы с такими метизами нужна отвёртка с миниатюрной рабочей частью. Она называется – для точных работ. В отличие от обычного инструмента размер её рабочей части начинается с нескольких миллиметров. При работе мастера требуется множество отвёрток с разной формой шлица. Проблему создаёт существующий ассортимент электротехнических метизов, особенно в импортной технике. Многообразие создали различия зарубежных стандартов. Винты из разных стран существенно отличаются формой головки и габаритами. Отвертки с битами для точных работ Мелкие винтики обычно используют в часовых механизмах, ювелирном деле, радиотехнике, электронике. Для работы с ними применяют специальную прецизионную отвертку, второе её название – для точных работ. Пазы мельчайших метизов отличаются многообразием размеров и видов: прямой, крестообразный, звёздочка.

Отсутствие унификации связано с расхождением норм зарубежных стандартов. Винты разных стран отличаются формой головки и габаритами. Чтобы ремонтировать импортную технику, ноутбук, телефон нужно множество отверток с разными шлицами и длиной стержня. Потому рекомендуем покупать готовые комплекты для точных работ. Виды Чаще других при ремонте встречаются следующие формы: SL1.5, SL2, SL2.5, SL3; PH000, PH00, PH0, Ph2, Ph3; T4, T5, T6; Torx с отверстием Т7, T8с, T9, T10, T15, T20; Н1.5, h3, h3.5, h4, h5; Y-тип Y0, Y1; U-тип U3; Pentalobe P0.8, P1.5, P2; Производители инструмента решили проблему количества. Они собрали набор из бит популярных марок. Например, отвёртки для точных работ (арт. 56181). Комплект из эргономичной, прорезиненной рукоятки и 29 бит в компактном кейсе позволят решить множество ремонтных задач. Ответрки с битами для точных работ При выявлении очередного типа метиза комплект можно легко дополнить новым элементом.

Для представленного набора характерна невысокая стоимость и многофункциональность. Материалы Биты в представленном наборе изготовлены из хромованадиевой стали (CrV). Материал отличает высокая механическая прочность, твёрдость (С41–55), устойчивость против коррозии. Этот сплав используют в производстве ручного инструмента, гаечных ключей, пружинной проволоки, труб больших диаметров. Широкий диапазон применения объясняет различная комбинация легирующих элементов. Например, хром колеблется в пределах 0,8–1,1 %, марганец 0,7–0,9%, ванадий – около 0,18%. Кроме того, в сплаве присутствует углерод и кремний. Изменение пропорций меняет свойства металла и назначение. Обзор моделей Например, отвёртки для точных работ (арт. 56181). Набор из шести предметов для пазов следующих видов: PH00, PH0, Ph2, SL1.4, 1.8, 2.4. Цифрами обозначен размер шлица. Для удобного ориентирования каждый номер имеет свой цвет оголовка. Длинная рукоятка прямой формы удобна в руке.

Отвёртка работает по принципу шариковой ручки. После нажатия на пластиковую головку, можно крутить пальцами нижнюю часть инструмента. Рифление в области захвата препятствует скольжению. Длина стержня из инструментальной стали – 22,5 мм. Магнит не предусмотрен. Упаковка – блистер. Более высокая механическая прочность у прецизионных отвёрток из хромованадиевого (Cr-V) сплава. Рекомендуем в этой категории – отвертки для точных работ (арт. 56181). Кроме того, инструмент имеет съёмные жала. На эргономичную рукоятку легко ставится до десяти различных бит. Детали набора хранятся в круглой миниатюрной коробке, которая занимает мало места. В компактном кейсе поставляются отвертки для точных работ (арт. 56132). Для каждого инструмента предусмотрено своё место в коробке, что способствует надёжному хранению, исключает потерю предметов. Набор состоит из шила, магнита и девяти отверток. Материал рабочей части – инструментальная сталь. Отвертка с магнитным фиксатором и битами в комплекте Отвертка с магнитным фиксатором и битами в комплекте (арт.

56195) позволяет ремонтировать компьютеры, телефоны, часы, очки, фотоаппараты и другую мелкую электронику и технику. Набор поставляется в алюминиевом кейсе. 24 биты в комплекте: SL1.5, SL2.0, SL3.0, SL4.0, PH000, PH00, PH0, Ph2, Ph3, h2.5, h3.0, Y-тип Y0.6, Pentalobe P2, P5, T2, T3, T4, Torx с отверстием TR5, TR6, TR8, TR10, TR15, Triangle 2.3, U-тип U 2.6. Отличительные особенности: Биты с высокоточной геометрией позволяют работать даже с самыми мелкими крепежными элементами. Биты проходят процесс закалки и обладают высокой жесткостью и твердостью. Маркировка способствует быстрой идентификации бит. Защитная пескоструйная обработка бит и анодное окисление рукоятки предотвращают коррозию. Эргономичная трехгранная форма рукоятки имеет упоры для пальцев. Встроенный в рукоятку магнит прочно удерживает биту. Алюминиевый кейс защищен от коррозии с помощью текстурной пескоструйной обработки и имеет противоскользящие свойства. Обтекаемый алюминиевый кейс с крышкой содержит магниты в пазах для бит, что позволяет им всегда находиться на своих местах и не выпадать.

Кейс быстро открывается с помощью встроенной кнопки. набор точных отверток Критерии выбора От материала зависит срок службы инструмента. Марку стали обычно гравируют на рабочем стержне отвертки или биты. Наличие этой маркировки дополнительно подтверждает заводское изготовление. Далее осмотрите рукоятку, она должна быть удобной и нескользящей. Гладкая поверхность не должна иметь наплывов, пор и неровностей. Обратите внимание на наконечник. Его цвет должен отличаться от стержня. Этот факт указывает, что на заводе выполнили дополнительное упрочнение, закалку. Простой визуальный контроль позволит определить подходящий для работы инструмент. Точная отвёртка вынесена по классификации в отдельную категорию. Она предназначена для тонкой и аккуратной работы с мельчайшими деталями. От простой отвёртки её отличает миниатюрный габарит, шлиц и стержень. Прекрасным дополнением является магнитный наконечник на битах и в кейсе для хранения. Детали не выпадают, не теряются.

При покупке специальной отвёртки обращают внимание на следующее: Прочность стержня; Материал и удобство рукоятки; Качество исполнения. Прочность рабочей части зависит от стали и её твёрдости. Для профессиональной деятельности она варьируется от 47 до 52 HRC (по шкале Роквелла), для домашнего применения можно несколько снизить это требование. Интенсивная эксплуатация отвёртки возможна при наличии комфортной рукоятки. Присмотритесь к элементам: прорезиненные вставки, упор для пальца, достаточная площадь для полного контакта с ладонью, отверстие, усиливающее крутящий момент. Имеет значение длина рукоятки. Человеку с широкой ладонью и короткими пальцами не ловко работать длинной конструкцией. На прорезиненной или пластиковой ручке не должно быть трещин и заусениц. Изъяны приводят к травмам. Выбирайте комплект с оптимальным количеством отверток. Причём шлицы их должны отвечать вашим ремонтным запросам. Нет смысла приобретать инструмент для высокоточных механических процессов, которыми не занимаетесь.

Выбираем отвертку

Даже если домашний набор инструментов отсутствует в вашей квартире как класс, пара отверток наверняка обнаружится на самой дальней полке или в ящике на балконе. Универсальный ручной инструмент пригодится при замене розетки или выключателя, необходимости быстро поправить крепеж в шкафу или провести простейший ремонт бытовой техники.

Конструкция отверток

Какой бы хитрой ни была форма шлица, конструкция всех отверток в целом идентична: инструменты состоят из стержня, наконечника и рукоятки.

Стержень представляет собой пруток, изготовленный из стали. Деталь служит основанием для крепления остальных частей. Большинство инструментов оснащено круглыми стержнями, однако существуют специальные квадратные и шестигранные изделия. Такие варианты отличаются повышенной прочностью и допускают приложение повышенного усилия при помощи гаечного ключа. Стержни производятся из углеродистой, хромованадиевой, легированной и SVCM стали. Для защиты от ржавчины применяется хромирование.

Наконечники отверток имеют различную форму, соответствующую типу шлица крепежного элемента. От прочности этого небольшого элемента во многом зависит срок службы инструмента. Чтобы избежать проворачивания отвертки производители стараются улучшить его сцепление с поверхностью крепежа: на деталь наносится абразивное напыление или насечки. Помимо этого, используется воронение, также обеспечивающее защиту от коррозии.

Диаметр рукояток составляет примерно от 10 до 40 мм. Кроме того, детали различаются формой, толщиной и материалом. Так, для моделей, предназначенных для работы под напряжением, элемент изготавливается из диэлектрика. Для улучшения захвата рукоятки оборудуются антискользящими элементами. Иногда предусматривается отсек для хранения сменных насадок, а также отверстие для подвешивания или крепления страховочного шнура.

ac53a4a4-2cff-4a6f-a4b2-a0655fee7be8

Отвертка крестовая Ph3х150 Master IEK TSC-1PH-2150

26f2e7af-486a-45de-bba4-7b6407c5e609

Отвертка шлицевая 2. 5х75мм VDE

f9195db7-c1e0-47a7-b0da-c3241563b24c

Отвертка «Мастер» шлиц 3*75 КВТ 77396

a6653c65-8720-444b-8e5a-0b0fbb85c50d

Отвертка крестовая ЭкспертЭлектрик Ph3x100мм CrV, до 1000В, магнитный наконечник SQ1007-0203

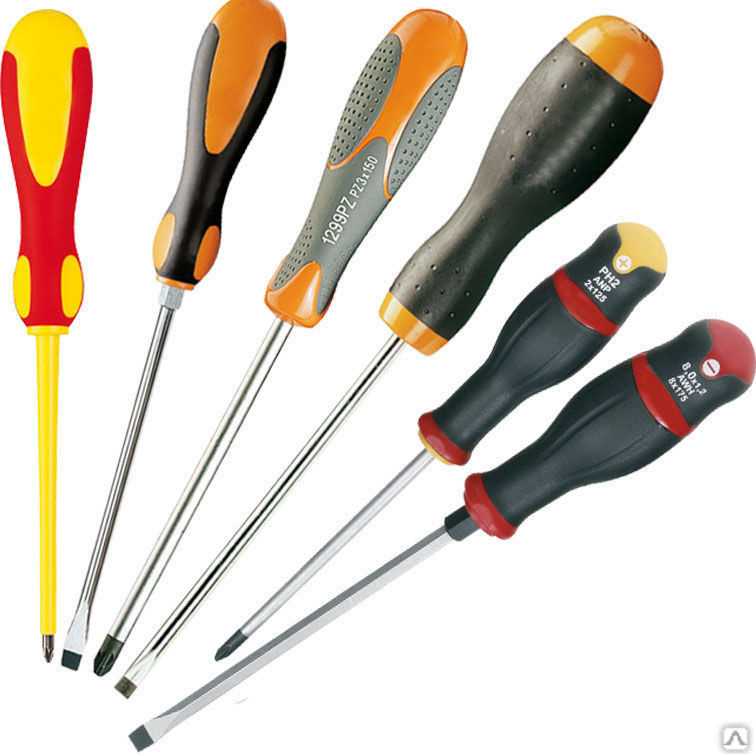

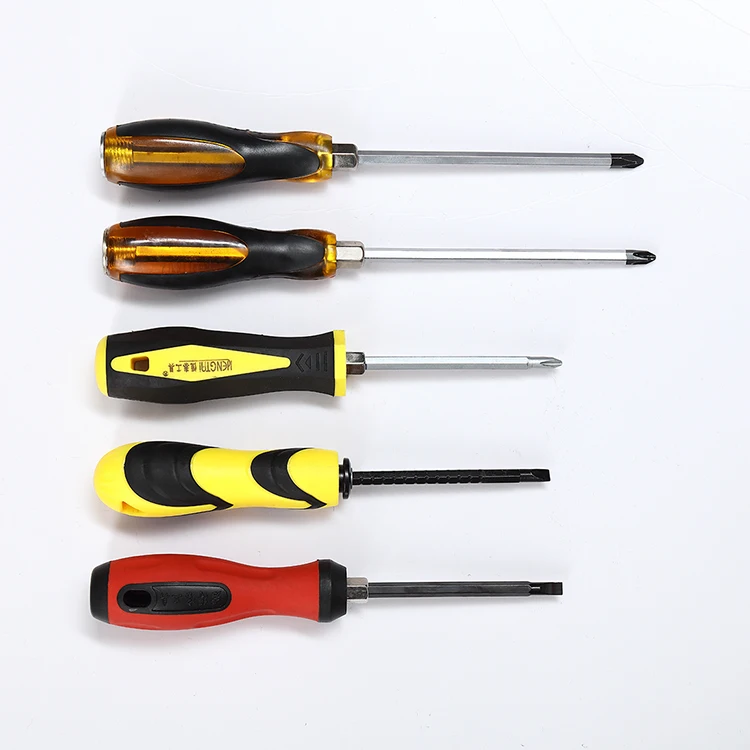

Виды отверток

Разновидности по форме наконечника

Форма наконечника – это основное различие всех отверток. Помимо привычных плоских и крестовых моделей, существует масса других, позволяющих работать с крепежом, имеющим сложную форму шлица. Популярность конкретных вариантов определяется распространенностью тех или иных крепежных элементов. Чаще всего встречаются инструменты четырех видов.

Плоские изделия с маркировкой SL оборудованы жалом в виде лопатки. Отвертки, использующиеся для винтовых соединений, подходят для сборки простой мебели и выполнения электромонтажных операций.

Крестовые модели снабжаются пометкой РН и имеют конусообразное жало. Форма позволяет в два раза увеличить площадь соприкосновения детали с винтом.
Помимо обычного крестообразного шлица существует несколько усовершенствованных разновидностей: ACR RIBBED PHILLIPS (ACR) с прямыми насечками против выталкивания, PHILLIPS II (ACR2) – с наклонными наческами, PHILLIPS SQUARE-DRIVE (PSD), совмещающий квадратный и прямоугольный шлиц с насечками, а также Pozidriv (PZ) с лучеобразными линиями по углам.

Шестигранные отвертки (НЕХ) позволяют повысить крутящий момент до десяти раз по сравнению с крестовыми инструментами. Изделия выпускаются в нескольких вариациях: с внутренним и внешним шестигранным выступом. Помимо этого, доступны виброустойчивые модели.

Звездообразные варианты (TORX) в виде шестиконечной звезды применяются для ремонта разнообразных устройств. Лепестки звезды TORX и TORX плюс разнятся по форме: первые закруглены, вторые – сплющены.

Специальные отвертки

Отвертки со сложной формой наконечников встречаются гораздо реже перечисленных выше и относятся к разряду специальных. Это трехлопастные, асимметричные крестообразные, двухштырьковые, вилочные, треугольные, Torx Tamper Resistant и One-way модели.

Разновидности по конструктивным особенностям

Сфера применения сильно влияет на конструкцию инструментов: так, изделия, предназначенные для работы в обычных условиях и под напряжением изготавливаются из разных материалов.

Диэлектрические отвертки, предназначенные для электротехнических работ, комплектуются рукоятками из специальных материалов, защищающих мастера от поражения электрическим током. Как правило, изделия рассчитаны на напряжение до 1000 вольт. Конструкция инструментов может дополняться элементами для обнаружения скрытой проводки, а также подачи световых и звуковых сигналов. По выполняемой функции такие модели названы пробниками и тестерами.

Реверсивные изделия снабжены храповым механизмом, заставляющим их свободно вращаться в одном направлении. Это позволяет работать, не извлекая жало из шлица. Противоположный ход изделия блокируется трещоткой, а для изменения направления используется переключатель.

Универсальные модели незаменимы при частом взаимодействии с крепежными элементами разных типов. Изделия со сменными насадками позволяют совместить несколько инструментов в одном. Универсальная отвертка занимает меньше места и удобнее при переноске, чем традиционный набор.

Отвертки с гибким валом подходят для закручивания и выкручивания крепежных элементов в труднодоступных местах.

Аккумуляторные варианты, состоящие в близком родстве с шуруповертами, облегчают и ускоряют процесс работы. В отличие от обычных электроинструментов, изделия обладают меньшей мощностью и массой.

Советы по выбору отверток

Долговечность инструмента во многом определяется качеством применяющихся при производстве материалов. Наиболее прочными считаются стержни из легированной стали, содержащей молибден и кремний.

Что касается наконечников, лучше выбирать инструменты с оксидированным жалом. Воронение не только придает изделию черный цвет, но и повышает устойчивость к коррозии, а также улучшает сцепление.

Если планируется работать с мелкими элементами, обратите внимание на модели с магнитными наконечниками, помогающими удержать небольшие металлические детали.

Также важно обращать внимание на маркировку инструментов. Кроме указания на тип шлица она содержит информацию о размере изделия и совместимого крепежного элемента. Например, крестовые отвертки №0, имеющие стержни диаметром 4 мм и длиной до 80 мм, подходят для винтов с диаметром наружной резьбы до 2 мм.

Отвертка. Виды и устройство. Работа и применение. Особенности

Появление отвертки, как строительного инструмента, связано с 16 веком еще в момент появления оружия. До наших времен дошли их плоские разновидности. Сегодня в каждом доме наверняка найдется хотя бы одна отвертка. Все их виды покупать нет необходимости, а чтобы понять, какое именно исполнение отвертки нужно, достаточно ознакомиться с существующими разновидностями и их особенностями.

Без такого инструмента не обойтись при замене выключателя, розетки, а также во время ремонта бытовых устройств. Многие скажут, что вместо отвертки лучше приобрести шуруповерт, однако для выполнения мелкого ремонта шуруповерт обычно не используют, так как проще достать отвертку и затянуть пару саморезов и винтов при замене розетки.

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.

Принцип действия отвертки основан на ее устройстве.

Порядок работы

Вставить шлиц в риски самореза, шурупа или винта.
Вкрутить крепежную деталь по часовой стрелке.
Выкрутить – против часовой стрелки.
На рукоятке могут быть кнопки для включения различных дополнительных функций.

Виды

В торговой сети все чаще появляются новые виды винтов и саморезов, имеющих разные насечки на головке. В зависимости от этого инструмент также совершенствуется, и появляются новые виды. Не стала исключением и отвертка. Сегодня существует большой ассортимент такого инструмента разной конструкции и формы. Многие из них используются применительно к определенным видам работ. Рассмотрим отвертки, которые широко распространены, и приобрели большую популярность в разных видах работ.

По форме шлица наконечника отвертки делятся на:

Плоская, имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.

Крестовая, маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.

Крестообразная с направляющими, маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.

Шестигранная (маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
Существует три вида шестигранных отверток, отличающихся формой наконечника:
— с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
— с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;
— виброусточивые, с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.

Звездообразная (маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
— возможность приложения высокого крутящего момента, по сравнению с другими видами;
— нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
— нет повреждений шлица головки винта;
— повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков. Существуют разные исполнения звездообразных наконечников: «Torx плюс» и «Torx», которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и виброзащищенные исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.

Квадратная. Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.

Существуют также виды отверток, которые различаются своим назначением для определенных условий работы. Они снабжены специальными приспособлениями.

Отвертка с гибким валом

В тесных условиях работы это приспособление очень удобно. Его используют в работах по сборке мебели и в других труднодоступных местах.

Универсальная отвертка

Этот инструмент дает возможность устанавливать на стержень разные наконечники, которые могут храниться как внутри рукоятки, так и в отдельном футляре, в зависимости от исполнения и завода изготовителя.

Диэлектрическая отвертка

Такая отвертка применяется при электромонтажных работах на электрооборудовании, находящемся под опасным для человека напряжением. Рукоятка и стержень такого инструмента покрыты специальным изоляционным материалом, рассчитанным на определенную допустимую величину напряжения. Чаще всего это значение указывается на рукоятке.

Отвертка с храповым механизмом

С помощью такого храпового устройства стержень инструмента может вращаться только в одну сторону. Это позволяет выкручивать винт без извлечения инструмента из его головки. С помощью специального рычага можно изменить направление вращения.

Аккумуляторные

Такая электрическая отвертка по своему устройству аналогична шуруповерту. Но имеются свои отличия:

Масса.
Устройство.
Мощность.

Значительно меньшая мощность этого инструмента вполне оправдана, так как она не служит для сверления отверстия, и крепления мощных шурупов и винтов в особо прочные материалы, например, в дуб. Это дает возможность использовать компактный аккумулятор и небольшой электрический моторчик. Поэтому габариты и масса инструмента невелики.

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Маркировка

Чтобы определить назначение и вид отверток, следует уметь разбираться в их маркировке. В таблице изображены наиболее распространенные формы шлицев наконечников и их обозначения. Крестообразные отвертки с разными крестами имеют свою таблицу соответствия, в которой обозначены размеры крепежа и инструменты, к которым их можно применять.

В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.

Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:

Также можно заметить, что некоторые виды отверток содержат в обозначении как буквы, так и цифры. Например, РН 4 х 120, где РН – обозначает прямую отвертку, 4 – номер инструмента, означающий диаметр винта, 120 – длина стержня. Маркировка может включать в себя данные о материале рабочей части инструмента.

Какие виды отверток выпускают современные производители

У каждого мастера в арсенале инструментов должны присутствовать отвертки в множественном количестве. Отверткой называется такой вид инструмента, посредством которого осуществляется завинчивание и вывинчивания крепежных элементов. Ничего сложного в конструкции этого прибора нет, так как состоит он из рукоятки и рабочей части. Несмотря на простоту конструкции, при выборе инструмента могут возникнуть трудности с разновидностями отверток. Именно в этом вопросе и предстоит разобраться более детально.

Конструкция инструмента

Такой простой на первый взгляд инструмент, как отвертка, состоит из следующих конструктивных элементов:

Рукоятка — часть, за которую мастер удерживает инструмент при выполнении соответствующих манипуляций
Стержень — металлическая часть, которая является связующей между рукояткой и наконечником
Наконечник — рабочая часть инструмента, которая имеет разный вид. Именно по конструкции наконечников отвертки классифицируются на разные виды

Первые появившиеся устройства выпускались только двух видов — с плоским и крестообразным наконечником. Сегодня крепежные элементы с крестообразной формой шляпки встречаются намного чаще, поэтому инструменты второго типа более популярны. Кроме плоских и крестообразных, рассматриваемые инструменты также имеют разную форму шлицев. Главное условие, которое предъявляется к рассматриваемому виду инструмента — это высокая прочность и твердость наконечника.

При ремонте любой техники можно столкнуться с разными видами крепежных элементов, для вывинчивания которых понадобятся соответствующие варианты шлицев отверток. Рукоятка на инструменте может быть деревянная или пластиковая с прорезиненным покрытием для снижения трения с рукой при выполнении соответствующих манипуляций.

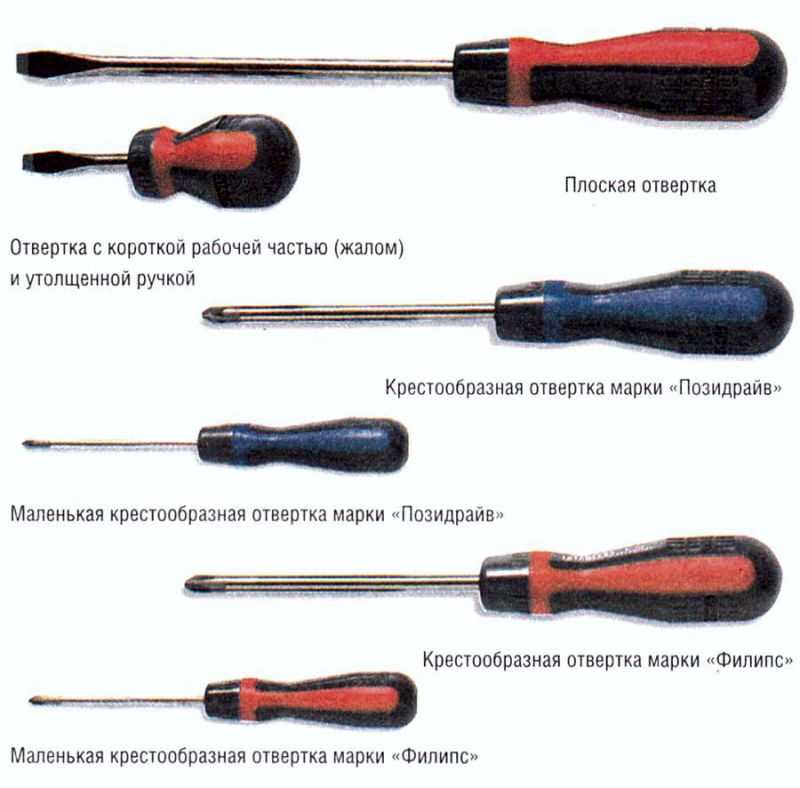

Виды отверток по форме наконечников и особенности их применения

Встретившись с незнакомым крепежным элементом, каждый мастер задается вопросом — где взять необходимой формы шлица отвертку. Разные виды отверток всегда есть в наличии в интернет-магазине «Цилиндр». Большое разнообразие устройств позволяет выбрать конкретную модель для вывинчивания винта или самореза.

Если же собираетесь купить отвертку на рынке или в магазине, тогда продавцу нужно сказать название инструмента. О том, что отвертки бывают крестовыми и плоскими, знают практически все. Но как называются отвертки, которые представлены в виде звездочек, конусов и т.п., известно далеко не многим. Для начала разберемся в вопросе о том, какие виды отверток являются популярными, и для чего они применяются.

Плоские — они имеют обозначение латинскими буквами SL. Такие устройства еще называются прямыми, на которых форма шлица представлена в виде лопатки. Отвертки такого типа применяются не только для вывинчивания соответствующей формы винтов, но еще и для удаления загрязнений с различных поверхностей. Плоскими приборами можно закручивать и выкручивать не только прямые винты, но и крестообразные, только для этого необходимо воспользоваться инструментом на размер меньше
Крестовые — они имеют аббревиатуру PH, на которых шлиц имеет конусную форму. Эта форма разделена на четыре равные части, которые и образуют форму креста. Отвертки с таким видом является самыми популярными, так как винты с крестовой шляпкой представлены во многих сферах — бытовая техника, автомобилестроение, ремонт и строительство. Преимущество таковых приборов перед предыдущим вариантом в том, что они имеют большую площадь соприкосновения с крепежными винтами. Чем больше площадь соприкосновения инструмента с крепежным элементом, тем выше эффективность выполняемых манипуляций

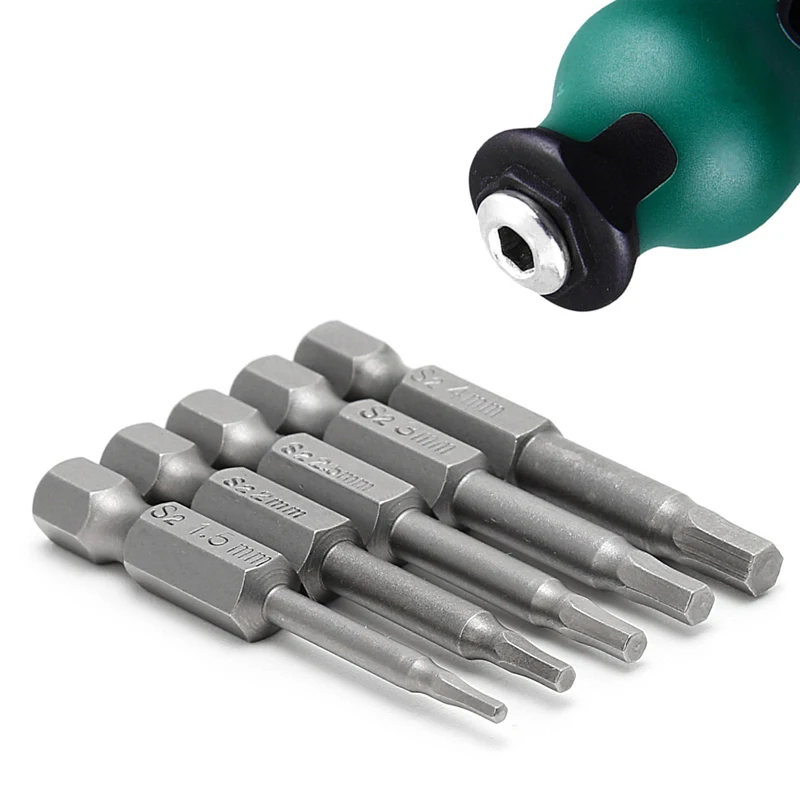

Шестигранные — они имеют обозначение HEX. Шлицевая часть имеет форму шестигранника, который утапливается в шляпке крепежного элемента. Преимуществом такого варианта инструмента является высокая сила крутящего момента. Применяются шестигранные отвертки в мебелестроении, а также электротехнике
В форме звезды — они имеют обозначения TORX, на основании которого получили дополнительное название «торкс». Крепежные элементы такого типа применяются в разных сферах, но чаще всего они встречаются в устройстве мобильных телефонов
Крестообразная с дополнительными насечками — имеют обозначение PZ. Такой тип отверток отличается от обычного крестообразного шлица присутствием дополнительных граней. За счет этих граней происходит более плотное соединение инструмента с крепежным элементом. Дополнительные грани на шлицах отвертки способствуют повышению силы момента

Выше представлены основные, но далеко не единственные наконечники на отвертках. С какими видами шлицев еще бывают отвертки, и для каких целей они применяются, рассмотрим далее.

Разновидности отверток по типу

Свое применение рассматриваемые инструменты нашли в разных сферах. В некоторых отраслях применяются только и исключительно инструменты соответствующего типа. Для этого устройства классифицируют на типы. Они бывают следующих типов:

Диэлектрические — это особый класс отверток, которые предназначены для работы с электрическими сетями. Отличительная особенность диэлектрических инструментов в том, что стержень и рукоятка покрыты специальными материалами, которые не проводят ток. Стержень при этом не имеет специального покрытия, так как он предназначен для завинчивания или вывинчивания крепежных элементов, находящихся под напряжением. На рукоятке инструмента обязательно указывается номинал напряжения, при котором допускается эксплуатация отвертки
С храповым механизмом — инструмент оснащен специальным устройством, посредством которого стержень прибора способен вращаться в двух направлениях. Такие приборы очень удобно использовать в местах, где к крепежным элементам очень трудно добраться. Отвертки с храповыми механизмами еще называют реверсивными, которыми очень удобно осуществлять завинчивание или вывинчивание саморезов одной рукой

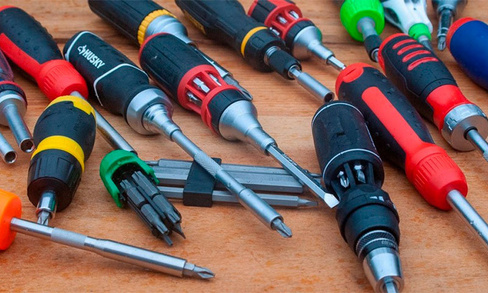

Универсальные или многофункциональные — отдельный тип отверток, которые оснащаются разным количеством стержней. Сменные стержни называются битами, которые устанавливаются в стержне инструмента. Сменные наконечники способствуют значительному расширению функционала инструмента. Биты представляют собой наконечники разных форм и видов, которые имеют шестигранную форму для соединения со стержнями приборов
С гибким валом — если подобраться к крепежному элементу практически невозможно, то на помощь приходят устройства с гибкой конструкцией стержня. Принцип их работы заключается в том, что передача крутящего момента от рукоятки к закрепленной бите на гибком валу, осуществляется через стальной трос, находящийся внутри резинового основания
Ударные — особый вид инструментов, которые применяются совместно с молотком. Применяются такие инструменты тогда, когда необходимо выкрутить заржавевший или прикипевший винт. Принцип работы таких отверток основывается на использовании ударной силы. При нанесении ударов в действие приводится стержень с наконечником, тем самым осуществляя медленное воздействие на крепеж. Ударная сила исключает необходимость прикладывания физических усилий для вывинчивания и завинчивания крепежей
Телескопические — мало кто знает о том, что добраться до самореза, расположенного в глубине, стало возможно благодаря новому виду отверток. Они так и называются — телескопические отвертки, на которых имеется функция увеличения длины стержня. Стержень увеличивается на необходимую длину, чтобы иметь непосредственный доступ к винтам, расположенным в труднодоступных местах. Такие разновидности отверток пользуются популярностью среди мастеров, занимающихся ремонтом бытовой техники и электроники
Динамометрические — такие инструменты используются только для завинчивания и проверки силы затяжки крепежей. Принцип их работы основан на том, что предварительно необходимо установить силу момента. С которой требуется закрутить винт. После того, как винт будет закручен до установленной силы момента, рукоятка инструмента будет прокручиваться, как на трещоточном ключе. Такие инструменты пользуются популярностью там, где важна высокая точность

Отдельный вид отверток — электрические и аккумуляторные, в которых энергия вращения создается за счет электрического мотора. В отличие от обычных устройств, электрические и аккумуляторные модели стоят намного дороже, поэтому они не столь популярны.

Разновидности отверток по форме рукоятки

На виды рассматриваемые устройства делятся по такому немаловажному фактору, как форма рукоятки. Классические варианты инструментов оснащаются обычной цилиндрической рукояткой из пластика или дерева. Однако цилиндрическая форма рукоятки является далеко не самой эффективной, так как при необходимости ослабить сильно затянутый крепежный элемент, возникнут трудности. Рукоятка прибора будет попросту скользить в руке. Именно поэтому производители начали выпускать отвертки со следующими разновидностями рукояток:

Цилиндрические — самые популярные варианты рукояток отверток. Главный их недостаток в том, что при вывинчивании или завинчивании самореза происходит проскальзывание инструмента в руке. Чтобы исключить такой недостаток, производители покрывают цилиндрические рукоятки инструментов специальными резиновыми составами. Эти составы снижают трение, и повышают стойкость к скольжению
Т-образные — такие виды рукояток обеспечивают большой крутящий момент, что увеличивает способности инструмента к вывинчиванию сильно затянутых крепежей
Г-образные — упрощенный аналог Т-образной рукоятки. Они также обладают высокими показателями силы момента
На шарнире — рукоятка относительно стержня имеет свойство изменения угла, что позволяет при необходимости увеличивать силу момента для вывинчивания крепежных элементов

Если отвертка оснащается сменными битами, то большинство производителей предлагает использовать для хранения стержней рукоятку. Для этого с тыльной стороны отвертки имеется отверстие для бит, которое закрывается специальным люком.

Дополнительные разновидности шлицев и бит на отвертках

Кроме стандартных разновидностей отверток, встречается очень много различных вариантов. Если ранее использовались только плоские или крестовые саморезы, то сегодня разновидностей крепежных элементов очень много. Для вывинчивания таковых элементов требуется прибегнуть к использованию специализированных отверток. Крепежи с разными формами шляпок встречаются крайне редко, но если это случается, необходимо обратиться к помощи соответствующих инструментов. С целью экономии производители выпускают не полноценные отвертки с разными видами наконечников, а биты под многофункциональный инструмент. Рассмотрим, какие еще бывают виды наконечников на отвертках, и каковы их конструктивные особенности.

Различают следующие варианты наконечников на или для отверток:

Защищенный TORX — отличительная особенность заключается в том, что звездообразная форма наконечника не имеет внутри заполнения. Свободное пространство внутри звездообразной биты предназначено специально для того, чтобы вывинчивать крепления со шляпками в форме звезды с заполнением по центру
Бристольский шпиц — специальная разновидность наконечника, которая имеет 6 треугольных выступов. Встречаются винты с такой формой шляпки крайне редко, поэтому в наборах такие биты не присутствуют
Восьмигранник в форме звезды — аналог шестигранника, только бита оснащена 8 более мелкими выступами. Такие виды крепежей встречаются в иностранной технике
Шпиц Робертсона — имеет вид квадрата

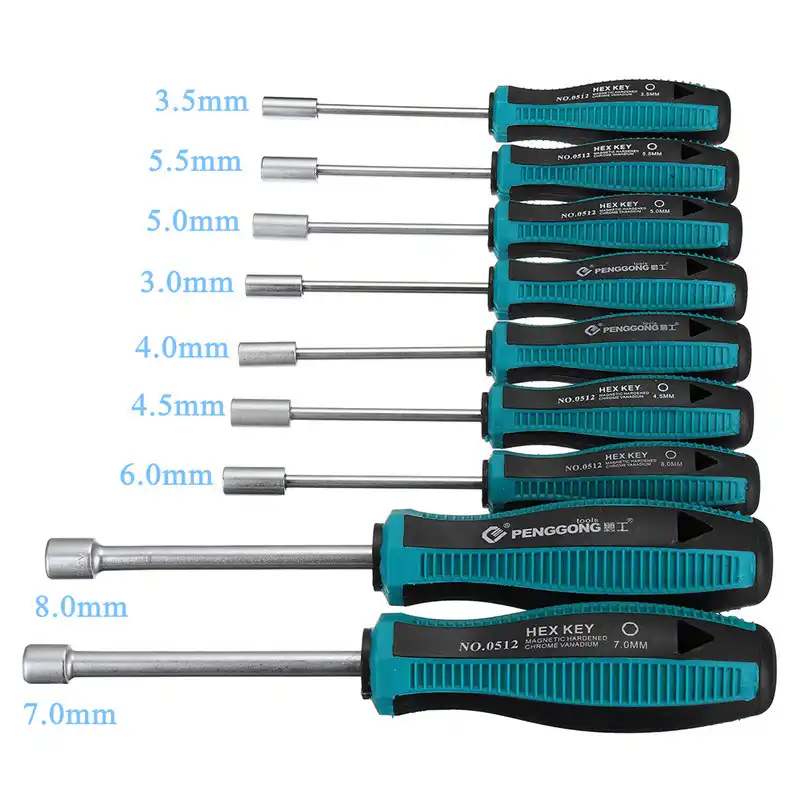

Квадратная головка — имеет форму открытого квадрата. Применяются для вкручивания и выкручивания винтов, имеющих сложную форму резьбы
Звездчатый 12-гранник — имеет 12 выступающий граней
Трехлучевая — имеют вид значка автомобильной марки «Мерседес». Встречаются винты с такой формой граней очень редко, но если пришлось с ними столкнуться, то понадобится специальная отвертка с наконечником в виде трехлистника

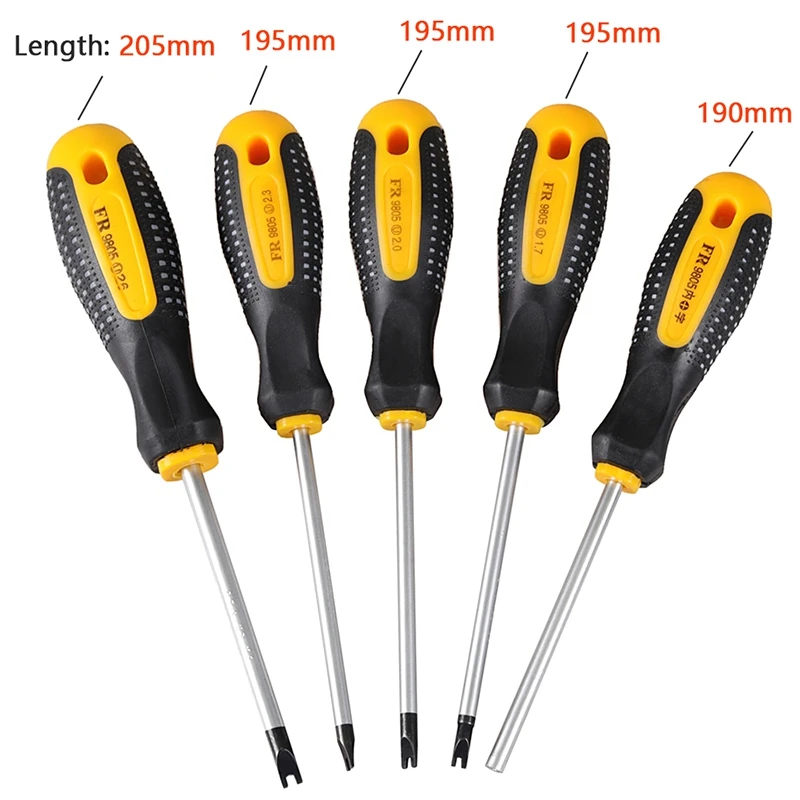

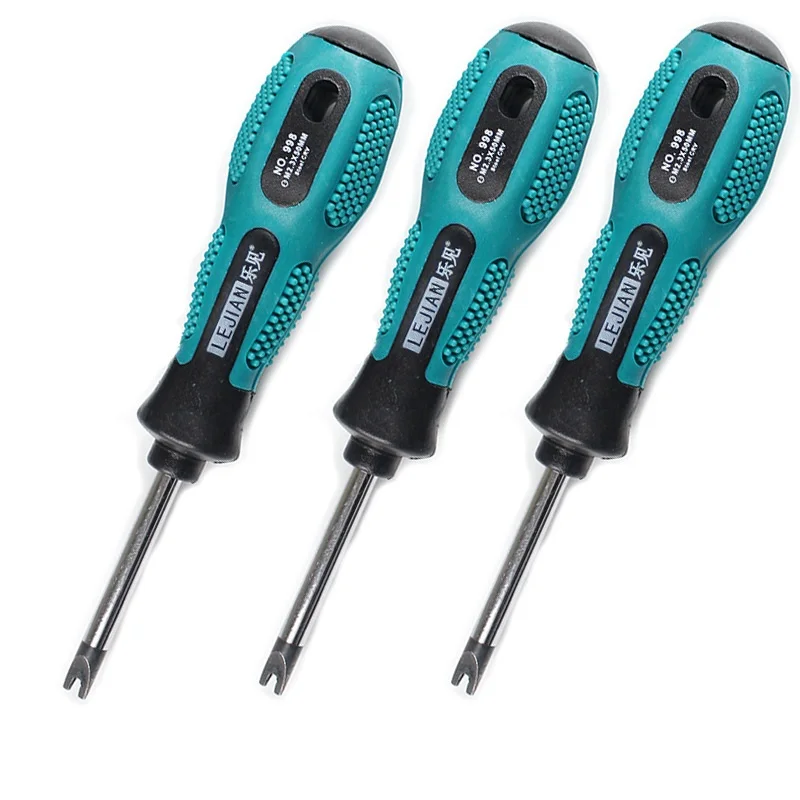

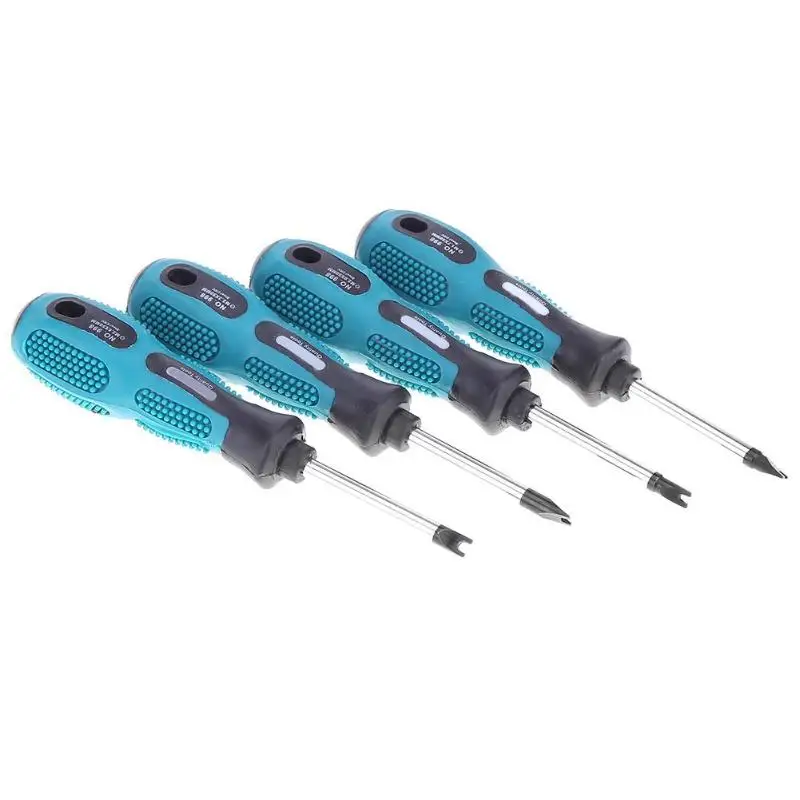

Snak-eye или U-образная — наконечник имеет вид двух выступающих рог или штырей, которые входят в зацепление с отверстиями на шляпке крепежного элемента. Применяются крепежи такого типа там, где имеется открытый доступ. Чтобы предотвратить несанкционированное проникновение к определенным частям или механизмам деталей, используются соответствующей формы винты, которые еще называются антивандальными
Ассиметричный крест — в быту такие варианты креплений не встречаются. Применяются отвертки такого типа в аэрокосмической промышленности

Ниже представлена таблица с разными видами наконечников для отверток. Однако и это еще не все виды шлицев, которые присутствуют в больших наборах для отверток. Практически каждый год производители придумывают новые виды наконечников под соответствующие крепежные элементы. Если изготавливается новый тип крепежа, то к нему обязательно должен быть изготовлен наконечник для завинчивания или вывинчивания.

Это интересно! Биты разных форм отличаются между собой по размеру. Обычно в наборе представлено несколько разновидностей бит для отверток под крепежные элементы разных размеров.

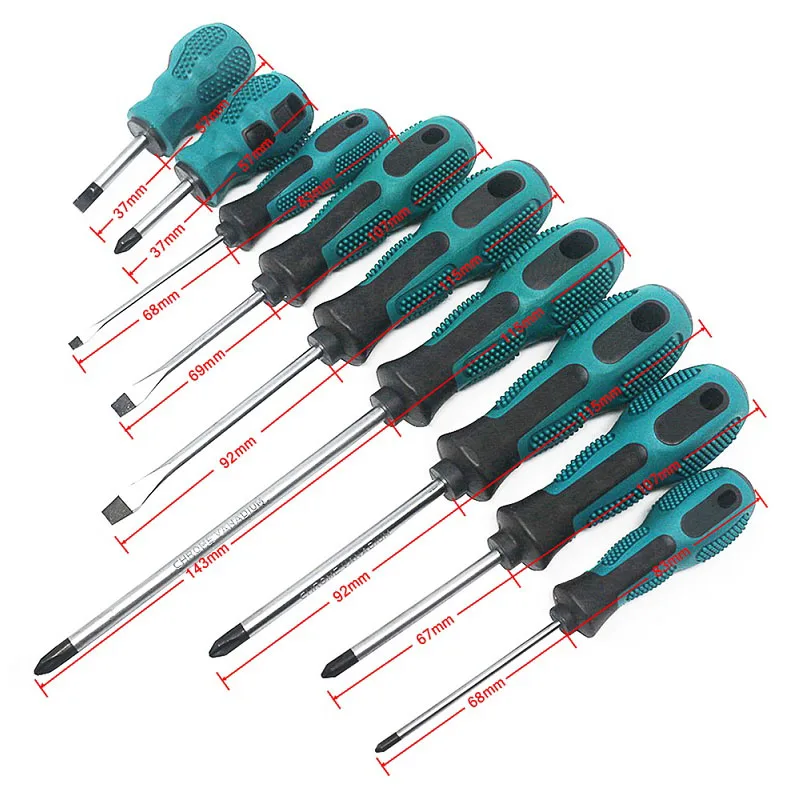

Размеры отверток и их особенности

Чтобы выкрутить или закрутить саморез или любой другой вид крепежного элемента, понадобится уделить внимание выбору инструмента с соответствующим наконечником. Причем выбор наконечника по форме — это еще не все, что надо для успешного выполнения поставленной задачи. Кроме внешнего вида наконечника, особое внимание уделяется размеру шлица.

Невозможно выкрутить маленький саморез большой отверткой, так как шлицы не войдут в плотное зацепление с гранями элемента. Аналогичная ситуация с большими саморезами, которые можно попытаться выкрутить маленькой отверткой. Чтобы достичь успеха в реализации задумки, необходимо максимально точно подобрать отвертку или бит под крепежный элемент. Если этого не сделать, то при попытке выкрутить винт, будут слизаны его грани.

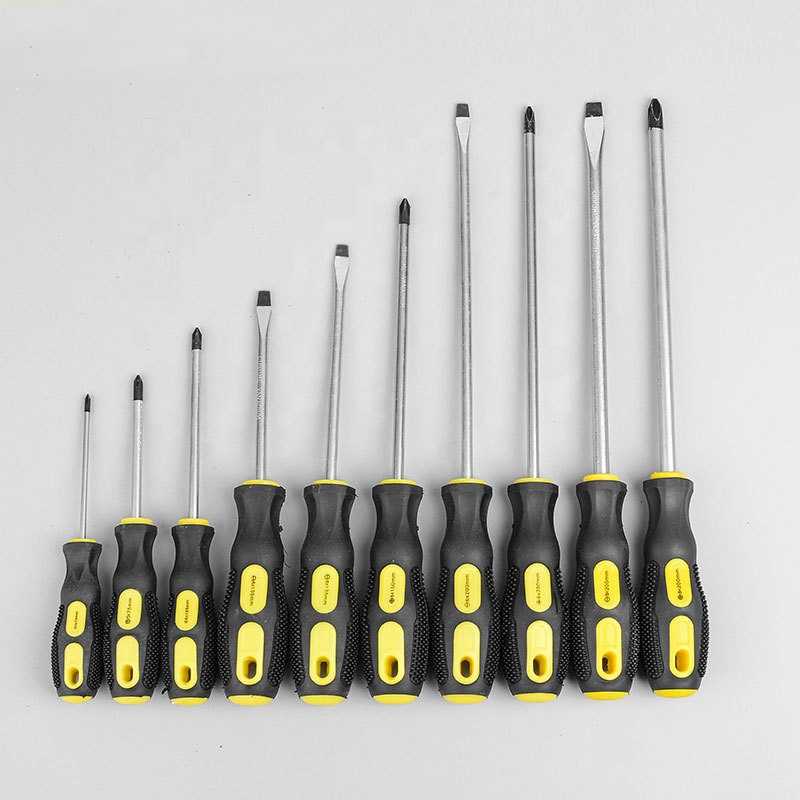

Шлицевые отвертки, которые имеют плоскую форму жала, выпускаются следующих размеров: ширина от 2 до 18 мм
Крестовые модели выпускаются по размеру с нумерацией от 0 до 3. Каждая цифра подразумевает соответствующий размер: 0 — до 2 мм, 1 — от 2 до 3 мм, 2 — от 3 до 5 мм, 3 — от 5 до 7 мм

Чем больше размер наконечника инструмента, тем длиннее стержень. Аналогично разных размеров выпускаются отвертки в форме звезды, шестигранника, torx и другие. Чем точнее будет подобрана бита для крепежного элемента, тем выше шансы на получение положительных результатов по вывинчиванию соответствующих крепежных элементов.

Какое отличие между наконечниками PZ и PH

Очень многие мастера путают биты или наконечники отверток крестообразного типа. Они бывают двух видов — PZ и PH. Самый популярный вариант — это PH. Представляет собой обычную крестовую форму, которые входят в зацепление с соответствующими гранями крепежного элемента. Более совершенный вид наконечников крестовой формы — это PZ. Отличается он от PH наличием дополнительных граней, которые расположены под углом 45 градусов относительно основных.

Какой из этих вариантов лучше? Однозначно сказать, что лучшим вариантом наконечника является бита с PZ обозначением, нельзя. Ведь каждый вариант предназначен для использования под соответствующие виды крепежных элементов. Однако явное преимущество имеется именно у наконечников PZ. Это преимущество обусловлено наличием вспомогательных граней, ха счет которых увеличивается количество точек соприкосновения, а значит, и эффективность намного выше.

Если использовать отвертку с наконечником PZ для выкручивания обычного крестового винта, то ничего из этого не получится. Вспомогательные грани попросту не позволят наконечнику войти в плотный контакт с гранями винта, поэтому при попытке выкрутить его, можно слизать расточку. Именно поэтому очень важно использовать соответствующие биты под определенные саморезы, винты и прочие виды крепежей.

Как выбрать отвертку или основные критерии по покупке необходимого прибора — советы

Купить отвертку — это дело не сложное, но так думает большинство потенциальных покупателей, пока дело не доходит до выбора. При большом многообразии моделей начинают разбегаться глаза, поэтому сегодня выбрать подходящий вариант становится куда более труднее, нежели 20 лет назад.

Исключить трудности с выбором инструмента можно автоматически, если обратиться за помощью в интернет магазин «Цилиндр». В каталоге вы можете самостоятельно выбрать подходящий вариант отвертки или даже приобрести целый набор. Чтобы заказываемый товар не разочаровал, рекомендуется при выборе отверток обратить внимание на следующие факторы:

Для чего покупается инструмент. Если под выполнение определенных функций, то здесь нужно искать конкретную модель. Если с целью пополнения арсенала инструментов, тогда следует выбирать наборы отверток. В Цилиндре представлено большое количество наборов, в которых количество отверток колеблется от 2 до 10 штук
Тип наконечника — зависит от задачи, которую планируется выполнить прибором
Тип и вид рукоятки — для частого применения рекомендуется использовать инструменты с прорезиненной ручкой
Маркировка — по ней можно определить материал, из которого изготовлен инструмент. Материал изготовления прибора указывается на стержне. Для увеличения прочности наконечника, он подвергается дополнительной обработке, что позволяет повысить устойчивость к деформациям при выкручивании и закручивании крепежей
Наличие магнита на наконечнике — если наконечник на отвертке имеет магнит, то это дополнительное преимущество, позволяющее извлекать саморезы и винты из выкручиваемых отверстий. Удобно пользоваться такими инструментами для установки крепежных изделий в каналы
Производитель и цена — ручные отвертки выпускаются разными производителями, причем не только отечественными, но еще и европейскими и китайскими. Китайские модели уступают по качеству европейским производителям, однако большинство покупателей отдают предпочтением именно им, так как они имеют самую доступную стоимость. При этом немаловажно отметить, что выбирать отвертки по цене и производителю необходимо в зависимости от возлагаемых на них задач. Если планируется часто пользоваться отвертками, тогда лучше выбирать модели известных производителей, которые не стоят дешево. Для использования от случая к случаю подойдут обычные китайские или отечественные варианты инструментов

Выбирая инструменты, проанализируйте еще такой момент, как покупка многофункциональной отвертки с набором бит. Входящие в комплектацию биты способствуют расширению функционала и возможностей инструмента. Однако не стоит забывать, что производительность у таких инструментов, как показывает практика, несколько ниже. В любом случае, если вы считаете себя хорошим мастером, то вам обязательно нужно иметь в распоряжении все самые популярные разновидности отверток. И в этом вам поможет интернет магазин «Цилиндр» со своим широким ассортиментом.

особенности и сравнение моделей ведущих производителей Виды отверток названия

Отвертка как инструмент используется с древних времен. И даже сегодня нельзя представить ни одной отрасли промышленности и хозяйства, где бы этот простой, но полезный слесарный инструмент ни применялся бы в типичных ситуациях.

Отвертка относится к ручным слесарным инструментам, и применяется с целью отвинчивания и завинчивания крепежных элементов, в первую очередь имеющих резьбу, и оснащенных шлицем. То есть главным образом — для работы с шурупами и винтами.

Основные части отвертки — это металлический стержень с наконечником и ручка, рукоятка, которая может быть пластмассовой, деревянной, или металлической с резиновыми накладками . Таким образом, в самом простом виде, отвертка — это просто металлический стержень, оснащенный наконечником для надежной фиксации инструмента в шлице, а также ручкой, которую удобно держать в руке при орудовании этим нехитрым инструментом, и которая при этом не проскальзывает. Большинство уважающих себя мужчин всегда имеют в своем домашнем хозяйстве хотя бы одну отвертку, или достаточно серьезный их набор.

Рукоятка типичной отвертки имеет диаметр от 10 до 40 мм, в зависимости от размера самой отвертки и от специфики сферы ее применения. Чем больше диаметр рукояти, тем больший крутящий момент можно передать на шлиц, поэтому чем шире шлиц, тем шире, как правило, и рукоять. Для работы с мелкими деталями предназначены маленькие отвертки, с маленькими узкими рукоятками, дабы не сорвать случайно шлиц или резьбу.

Крупные отвертки служат для работы с крупными винтами и шурупами, и иногда, помимо просто толстой ручки, имеют на ней специальное отверстие, куда вставляется дополнительный стержень, служащий рычагом, и позволяющий повысить крутящий момент.

Что касается наконечников, то у качественных отверток они изготавливаются из особых износостойких сплавов, например из молибденовых сталей или из хром-ванадия. Это необходимо для того, чтобы значительные механические напряжения не привели инструмент в негодность раньше времени, то есть для продления срока службы отвертки.

В зависимости от типа шлица головки винта или шурупа, отвертки оснащаются различными типами наконечников, главным образом — прямым (шлицевым) или крестообразным , — это два наиболее популярных вида наконечников самых распространенных отверток, применяемых во все времена. Есть и другие типы наконечников, и о них мы поговорим далее.

Наиболее простой, он является исторически первым видом шлица отвертки, и используется с 16 века.

Следующий тип наконечника — крестообразный , его изобрел в 1933 году американец Джон Томпсон, предложивший такие винты, которые бы фиксировали жало отвертки в центре головки, и выталкивали бы его, когда винт закручен. Данный тип наконечников именуется сегодня «Филлипс», поскольку Генри Филлипс, предприимчивый инженер, основавший компанию Phillips Screw Company, сразу выкупил патент Томпсона, и в 1937 году внедрил технологию винтов и отверток с крестообразными наконечниками на производстве Кадиллаков, а позже, во время второй мировой, такие винты стали применяться при создании военной техники.

Это усовершенствованный наконечник «Филлипс», который в 1966 году запатентовала все та же компания Phillips Screw Company. В отличие от первого варианта, данный шлиц не является самовыталкивающимся он имеет большую глубину посадки, применяется с винтами, обладающими большими головками и при работе с саморезами.

Кроме стандартного крестового наконечника, здесь добавлены острые лучи на краях, дополнительно фиксирующие крепежный элемент, и позволяющие передать еще больший крутящий момент. Благодаря шлицам «Позидрив», мебельное производство, строительное производство, и многие другие, стали обладать более надежными крепежами.

Позволяет еще более усилить крутящий момент. Данный тип наконечника был разработан в 1936 году немецкой фирмой «Innensechskantschraube Bauer & Schaurte». Другое название такого наконечника «INBUS», в быту «инбусовый ключ». Головка крепежного элемента имеет форму шестигранника, и усилие получается до 10 раз больше, чем с крестообразным решением. Кроме того, отвертка из углубления не выскальзывает.

Это шестилучевой звездообразный шлиц. Широко распространено применение винтов под этот тип наконечника в производстве разнообразной электронной аппаратуры, бытовой техники, а также в машиностроении. Данный тип наконечника был разработан в 1967 году компанией Textron, с целью закручивания крепежных элементов повышенной прочности, и со значительным крутящим моментом при затяжке.

Встречаются сегодня и особые наконечники, применяемые для винтов и шурупов специальных назначений. Например, может потребоваться огромное усилие затяжки при небольшом размере головки, или просто эстетически красивый вид. Специальные типы наконечников и рассмотрим далее.

Его в 1958 году запатентовала компания Phillips Screw Company, когда для сборки широкофюзеляжных самолетов потребовался шлиц, не требующий осевого давления в процессе затяжки. Сегодня такие отвертки продаются свободно, а винты с головкой под Tri-Wing применяются, например, в фирменных зарядных устройствах NOKIA с защитой от разборки.

Он был зарегистрирован вместе с Tri-Wing, той же компанией. Применяются винты с этим типом шлица только в авиастроении, однако отвертки под него свободно продаются сегодня.

Шлицы типа One-way встречаются на винтах в общественных местах, где таким способом препятствуют вандализму. Шлиц односторонний, и наконечник отвертки позволяет только его закручивание, ввинчивание и затяжку. Выкрутить элемент при помощи отвертки будет невозможно, придется приваривать ключ или высверливать более удобный шлиц под более простую, удобную отвертку.

Применяют там, где важны как эстетика, так и защита от вандализма, например в гражданских лифтах. Наряду с этим типов наконечников и шлицев, встречаются и шлицевые плоские наконечники с прорезью. Функциональное назначение аналогично. Часто винты под такие отвертки применяются в бытовой технике, не допускающей вмешательство дилетантов.

В отличие от обычного Torx, наконечник отвертки под этот шлиц имеет отверстие в центре.

Безусловно вне зависимости от типа наконечника, вне зависимости от типа шлица, для которого предназначена та или иная отвертка, размеры здесь могут разными. Для прямых наконечников это ширина и глубина, для других — диаметр шурупа. Для Torx — cтандартизированный номер и т.д.

С течением времени отвертка претерпела ряд усовершенствований. Например очень удобны отвертки, оснащенные храповым механизмом , так называемой «трещоткой». Благодаря такому решению работа с отверткой становится более комфортной. Не нужно перехватывать рукоятку, поскольку в одном направлении стержень свободно проходит без усилия, возвращая руку без необходимости ее разжимать или перевставлять наконечник отвертки в шлиц. Можно просто работать одной рукой, а направление свободного возврата стержня настраивается специальным рычажком или муфтой.

Популярны наборы с наконечниками . Отвертка в них представляет собой стержень с рукояткой, на конце которого вместо наконечника установлен битодержатель в форме зажима, либо квадратного или шестигранного наконечника. В комплекте идет набор бит (сменных наконечников) разных типов и размеров. В итоге имеем одну отвертку и комплект наконечников к ней — компактно и практично.

Как правило, стержень отвертки имеет длину от 10 до 20 см, но для труднодоступных мест иногда требуется большая длина, а иногда — наоборот, меньшая. Здесь на помощь приходят отвертки с изменяемой длиной стержня. Обычно это выдвижной стержень, который погружается в ручку и надежно фиксируется в более удобном положении специальным механизмом.

Стержень отвертки не обязательно должен быть круглым, он может быть и квадратным и шестигранным, что позволяет вращать отвертку не обязательно рукой, но и гаечным ключом, что позволит добиться более значительного крутящего момента.

Если условия работы связаны с электрическим напряжением вблизи рабочей зоны, или сами крепежные элементы оказываются под опасным напряжением, то следует выбрать отвертку с диэлектрическим покрытием стержня и с защитой ручки. Такие отвертки имеют маркировку, которая отражает уровень напряжения, от которого защита гарантирована.

Когда шлиц винта загрязнен, приходится по отвертке стучать. Не каждая отвертка это выдержит. Поэтому есть специальные отвертки с пяткой на ручке для нанесения ударов молотком . В таких отвертках металлический стержень полностью проходит через ручку, и на конце имеет расширение в форме пятки.

Для работы с точными приборами, где требуется подкрутить регулировочный резистор, настроить небольшой конденсатор регулируемой емкости, подкорректировать индуктивность дросселя, перемещая сердечник, применяют отвертки, изготовленные полностью из керамики или пластмассы , чтобы не допустить искажений в .

Не обошла отвертки и электрификация. Сегодня на рынке можно встретить электрические отвертки , такие как шуруповерты, пневмоотвертки, дрели — все это прогрессивные решения, позволяющие облегчить слесарные работы.

Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Общая характеристика инструмента

Отвертки, виды которых применяются сегодня, появились не так уж давно. Вообще представленный инструмент был известен людям еще в 18 веке. Но в те времена отвертка скорее напоминала В процессе совершенствования формы винта, менялся и вид инструмента. Как только у крепежа появился шлиц, отвертка перешла в класс отдельного подручного средства.

С тех пор конструкция отверток значительно усовершенствовалась. На сегодняшний день она состоит из нескольких элементов. Это наконечник (жало), стержень и рукоять. Первый из этих элементов является самым важным. Это рабочая часть, которая имеет разную форму.

Стержень характеризуется различной шириной и длиной. Его выбирают в зависимости от места расположения крепежного элемента, а также его размера. Рукоятка же позволяет крепко держать инструмент в руке. Это повышает комфорт при использовании отвертки.

Виды наконечника

Основные виды шлицов отверток следует рассмотреть в первую очередь. Именно по этой части подбирают нужный инструмент.

Самой давней формой является плоская отвертка. Головка винтов, для которых она предназначена, имеет прямую прорезь. Эти крепежные элементы предназначены для бытового использования, так как не выдерживают больших нагрузок.

Наиболее востребованной формой является крестовой тип жала. С его помощью можно затянуть крепежный элемент потуже. Винт при этом имеет углубление в центре и две крестовые прорези. Ее подвидом является крестовая отвертка с направляющими. Здесь есть дополнительные зазоры, обеспечивающие улучшенное сцепление.

Шестигранная отвертка является инструментом, крутящий момент которого обладает силой в 10 раз больше, чем у крестовой разновидности.

Самой редкой разновидностью является отвертка-звездочка. Чаще всего винты такой формы встречаются на мобильной технике.

Шестигранные и плоские отвертки

В процессе выбора инструмента, мастеру может быть интересно, какие бывают отвертки. Виды и размеры очень разнообразны. В первую очередь необходимо рассмотреть плоские и шестигранные типы. Они применяются как в ручном, так и

Плоские отвертки в маркировке имеют цифры длины наконечника. Он может составлять 1-10 мм. Пусть эта форма довольно древняя, но ее все равно используют в бытовых нуждах.

Еще называют имбусами. Чаще всего они имеют форму загнутого в виде буквы Г стержня. Различие их лишь в размере сечения. Их используют в процессе ремонта электротехники, а также в оборудовании под напряжением. Маркировка этих отверток выглядит как НЕХ. Случается, шестигранники имеют на торце сечение в виде звезды. Их маркируют, как Torx. Такие подручные средства применяют только в салонах по ремонту телефонов и прочей специальной техники.

Крестовые отвертки

Наибольшей популярностью пользуются крестовые виды. Размеры отверток являются основным признаком их классификации. В маркировке подобных изделий есть буквы РН и крест.

Самые маленькие разновидности обозначают 000. У них диаметр наконечника равен всего 1,5 мм. Такой инструмент применим при ремонте специальной цифровой техники. Также очень редко в домашних условиях применяются отвертки с размером 00 (до 1,9 мм) и 0 (2 мм).

В стандартные наборы для бытового использования обычно входят изделия с маркировкой от 1 (2-3 мм). Но самой востребованной считается отвертка под номером 2 (3-5 мм). Ее чаще всего выпускают с магнитным жалом. В быту также может применяться изделие под номером 3. Его размер достигает 7 мм.

Для ремонта автомобилей или крупногабаритной техники в условиях производства могут использовать отвертку крестового типа под номером 4. Ее диаметр превышает 7,1 мм.

Разновидности крестовых отверток

Сегодня мастерами применяются разнообразные виды крестовых отверток. В маркировке изделия могут присутствовать буквы PH, PZ или PX. Между ними существует определенная разница.

РН является сокращением названия компании Phillips, имеющей патент на изготовление крестовых отверток, а также винтов с выемками под них. Если же в маркировке присутствуют буквы PZ, это более совершенная разновидность инструмента. Сокращение расшифровывается как Pozidriy. Эта разновидность может иметь дополнительные лучи. Этот инструмент широко используется в мебельном деле, а также при монтаже профильных конструкций из алюминия.

Буквы PX в маркировке свидетельствуют о самом современном типе крестовой отвертки. Ее применяют при ремонте цифровой техники.

Профессиональные отвертки

Помимо бытового инструмента, широко применяются и профессиональные подручные средства. Они имеют особую форму. Этот инструмент чаще всего не подходит домашним мастерам, так как сфера их применения очень узкая. Такие виды отверток, названия которых прописаны в маркировке, следует рассмотреть подробнее.

Изделия со штырьком, расположенным по центру, называются Torx. Специальный инструмент Torg-Set применяется только в авиации. Его форма имеет асимметрию крестообразного сечения. Это позволяет очень сильно затягивать винты.

Двужальная отвертка называется спаннером. Ее применяют при создании или ремонте лифтов. Эта форма предотвращает вандализм и неуместные шутки.

Сечение Tri-Wing также предназначено для авиации. Но его также применяют и для ремонта электротехники. Форма этой отвертки выполнена в виде трилистника.

Обзор моделей

Огромное количество производителей выпускают представленные виды инструментов. Существуют аналогичные ручному инструменту формы и виды бит для отверток. Только их чаще применяют в шуруповертах.

Чтобы правильно выбрать тип инструмента, необходимо оценить частоту его применения. Если отвертка требуется время от времени для хозяйственных нужд, можно приобрести недорогие модели. Хорошо зарекомендовали себя в низкоценовом сегменте такие бренды, как Fit, Stayer, Matrix.

Для частого применения в профессиональной деятельности необходимо отдать предпочтение более дорогим разновидностям. Их срок эксплуатации благодаря повышенной прочности значительно больше. Известную продукцию подобного качества выпускают компании «Арсенал» и Kraftool.

Самыми дорогими, но очень качественными являются отвертки марки Gedoro. Их приобретают исключительно профессионалы. Эти подручные средства изнашиваются в 8 раз медленнее, чем другие модели.

Требования к качеству

Современные отвертки, виды которых были рассмотрены выше, должны быть прочными и надежными. Чтобы инструмент прослужил долго, необходимо обращать внимание на ряд факторов.

Если стоит выбор, купить японское или китайское изделие, лучше отдать предпочтение первому варианту. Также хорошо себя зарекомендовали европейские бренды. Отечественную продукцию вполне можно приобретать, но только при наличии маркировки ГОСТа или РС. Иначе можно купить некачественную подделку.

Лучшие изделия создают из сплава хрома и ванадия. Их прочность должна находиться в диапазоне от 47 до 52 по шкале Роквелла. Чтобы не купить подделку, необходимо отдать предпочтение продукции известных торговых марок.

Если инструмент применяется в условиях агрессивных химических веществ, резиновую рукоять выбирать не стоит. Но для работы электрика это будет незаменимое средство защиты. Отвертка должна удобно лежать в руке, не перенапрягая мышцы кисти. Эти правила помогут выбрать лучший вариант инструмента.

Рассмотрев существующие отвертки, виды которых применяются домашними и профессиональными мастерами сегодня, можно выбрать лучший вариант изделия.

Еще сравнительно недавно в обиходе строителя или домашнего мастера присутствовал исключительно один тип отвертки, наконечник которой напоминал тупое зубило – сегодня такая отвертка называется прямошлицевой и используется весьма редко. Ей на смену пришли отвертки другого типа, как, в принципе, и сами винты с болтами. Видов современных отверток весьма много, и большинство из них являются достаточно востребованными в домашнем хозяйстве и ремонте – они имеют разное назначение, с которым мы и будем разбираться в данной статье. Вместе с сайтом сайт мы изучим виды современных отверток и определимся с их назначением.

Как выбрать отвертку фото

Виды отверток: что мы знаем об этом инструменте

В жизнь человека отвертка вошла примерно в XVI веке вместе с появлением такого крепежного элемента, как винт. Поначалу она представляла собой некоторое подобие гаечного ключа, но впоследствии, когда головка винта приобрела более или менее современный вид и получила такой конструктивный элемент, как шлиц, отвертка превратилась в самостоятельный класс инструмента. Мудреные головы даже разделяют его на составляющие элементы.

Некоторые отвертки, а вернее даже их рукоятки, на конце могут оборудоваться металлическим наконечником – он может быть либо плоским (это ударная отвертка, по которой можно бить молотком), либо шестигранным. Последняя разновидность предназначена для создания максимального крутящего момента.

Какие бывают отвертки: типы наконечников

На современном рынке существует пять наиболее часто используемых типов наконечников отверток.

Кроме вышеперечисленных типов отверток, а вернее форм их наконечника, встречаются и другие варианты – так сказать, специализированные. Нередко они разработаны производителями фирменной продукции, которые стараются защитить свои изделия от подделки и несанкционированного ее вскрытия неспециалистами.

Как выбрать отвертку: что указано в маркировке

Любые строительные материалы и инструменты маркируются не просто так, потому что кому-то так захотелось. В буквенно-числовой код маркировки закладывается некоторый смысл – понимая его, об изделии и его назначении можно сказать многое. Состоит этот код из букв, которые указывают на тип наконечника отвертки, а также цифр – это ее размер, из которого следует следующее.

И это еще не все – номер отвертки также может указывать и на диаметр винта, который можно выкрутить с ее помощью.

№0 – предназначена для винтов диаметром до 2мм.
№1 – применяется в паре с винтами диаметром от 2,1 до 3мм.
№2 – с ее помощью крутят винты диаметром от 3,1 до 5мм.
№3 – для винтов 5,1-7мм.
№4 – тяжеловесы применяются для работы с винтами диаметром от 7,1мм и больше.

И для наглядности простой пример – Ph3*120. Это не что иное, как крестообразная отвертка с диаметром стержня 6мм и длиной 120мм.

Разновидности отверток: универсальный вариант

Универсальная отвертка является оптимальным вариантом для домашнего использования, и секретов в этом нет никаких – профессионалы предпочитают ими не пользоваться, так как у них многие сменные насадки остаются невостребованными. Да-да, это отвертки, в которых наконечник можно менять. Как правило, на конце их стержня имеется шестигранное углубление – так сказать, посадочное отверстие для жала, которое почему-то называется бита. Эта сменная насадка от проворота удерживается шестью гранями, а от выпадания мощным магнитом внутри стержня. Кроме того, этот самый магнит, намагничивая биту, создает условия, при которых и сам винт или шуруп надежно держится на шлицах, что очень важно при продевании винта в отверстие.

Это что касается устройства самой отвертки, но кроме нее, выбирая такой набор, следует обратить внимание и на насадки, вернее на их рабочую часть. Наборов такого плана весьма много, и далеко не каждые из них могут оказаться востребованы в домашнем хозяйстве. Стандартная отвертка домашнего умельца в универсальном исполнении содержит штук пять-шесть сменных насадок. В большинстве случаев это плоские и крестообразные наконечники разных номеров. В принципе, имея под рукой саму отвертку, ее в любое время можно доукомплектовать необходимой насадкой. В такой ситуации, правда, возникнет проблема с хранением – комплектные биты аккуратно укладываются в специальный патронташ, который, в свою очередь, прячется в рукоятку, и места для новой биты в нем наверняка не найдется.

Универсальная отвертка фото

И еще одно. Весьма полезной опцией универсальной отвертки является телескопический стержень – в некотором роде он ослабляет отвертку. Снижает допустимую нагрузку на нее, но зато позволяет доставать упавший крепеж из недоступных для человеческих рук или пальцев мест.

И в заключение темы про виды отверток дам несколько рекомендаций по их выбору – кроме описанных разновидностей, самое первое, на что следует обращать внимание, это на стоимость инструмента. Хорошая и качественная отвертка, способная служить долго, просто не может стоить дешево: каленая сталь, надежная рукоятка – вот те самые важные вещи, за которые придется платить деньги. А что касается дешевых инструментов этого типа, то их можно покупать для проведения разовых работ.

Совсем забыл еще о двух видах отверток, которые можно выделить вообще в отдельный класс – это индикаторная отвертка (удел электриков, позволяющих определять фазу и ноль в розетке) и , которая в современном мире большого спроса не нашла. Дело в том, что при ее мощности она практически ни для чего не годится – за такую же цену можно купить бытовой , толку от которого будет намного больше.

Устройство и принцип действия

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

Ручка отвертки должна обеспечивать удобство ее применения, однако существуют и другие функции ручки, связанные с индикацией и эргономичностью. Разные виды инструмента дают возможность выбрать удобное исполнение для работы в разных местах. Например, ручка может быть короткой или длинной, шестигранным, круглым и другим сечением. Материалом рукоятки может быть дерево, пластик или резина, в зависимости от вида и назначения инструмента. Рукоятка также бывает выполнена в виде пистолета, либо Т-образной формы.
Стержень дает возможность выбрать отвертку для конкретных условий работы. От длины стержня зависит доступная глубина отверстия, в котором находится винт или саморез. Но в труднодоступных и узких местах слишком длинный стержень не даст возможность корректно работать инструментом, в этом случае длинный стержень можно считать недостатком.
Тип шлица (лопатки) наконечника зависит от вида крепежного элемента, который требуется завинтить. Названия крепежных деталей зависят от формы шлица – винт, саморез, шуруп и т.д. Ранее наиболее популярными были отвертки с прямым шлицем в виде лопатки, так как крепежные детали имели соответствующий паз на головке. В настоящее время все чаще применяют другие виды шлицев – крестовые, шестигранные, Torx, звездочка и т.д. Важным фактором является твердость и прочность наконечника, чем выше эти параметры, тем долговечнее будет инструмент. Чтобы при завинчивании крепежной детали шлиц не соскальзывал, на него наносят специальное напыление, позволяющее повысить коэффициент трения.

Принцип действия отвертки основан на ее устройстве.

Порядок работы

Вставить шлиц в риски самореза, шурупа или винта.
Вкрутить крепежную деталь по часовой стрелке.
Выкрутить – против часовой стрелки.
На рукоятке могут быть кнопки для включения различных дополнительных функций.

Виды

По форме шлица наконечника отвертки делятся на:

Плоская , имеет маркировку SL. Названия этой отвертки могут различаться: прямошпилевая, плоская, прямошлицевая, прямая. Форма рабочего жала выполнена в виде плоской лопатки и служит для работы с простыми винтовыми соединениями. Это наиболее популярный вид шлица в быту для крепления домашней утвари или электромонтажных работ. Недостатком плоских отверток является невозможность центровки наконечника, который часто выскальзывает из головки винта.

Крестовая , маркируется РН. Имеет крестовое конусообразное жало, грани которого входят в шлиц крепежного элемента соответствующей формы. Пазы крестовой формы расположены под углом 90 градусов между собой. Такой инструмент применяют для соединения различных деталей оборудования, автомобилей и т.д. Крепление отличается высокой надежностью. Коническая форма шлица позволяет значительно увеличить опорную поверхность соприкосновения с головкой крепежной детали, что является преимуществом по сравнению с обычной плоской отверткой. Воздействие на головку винта происходит по четырем краям. Недостатком является большая вероятность повреждения шлицов винта, из-за воздействия на него в узкой области.

Крестообразная с направляющими , маркируется PZ. Этот профиль шлица выполнен в виде двух крестов, которые смещены друг относительно друга на 45 градусов, для более плотного вхождения в головку крепежной детали. Такая форма позволяет создать дополнительные опорные грани. Дополнительный крест по размеру меньше основного креста, а также имеет меньшую глубину, что обеспечивает устойчивость и стабильность инструмента в работе. Крестообразные отвертки с дополнительными насечками используются при сборке мебели и других ответственных работах. Недостаток этого профиля шлица аналогичен обычному крестовому профилю.

Шестигранная (маркировка – НЕХ). Этот вид инструмента имеет шестигранную форму поверхности наконечника, которая позволяет прикладывать значительно большее усилие вращения на крепежные детали, по сравнению с крестообразными наконечниками. Такие отвертки чаще всего применяют для электромонтажных работ.
Существует три вида шестигранных отверток, отличающихся формой наконечника:
— с внутренним шестигранным выступом, служащим для фиксации шурупов с соответствующей головкой. Недостаток – головка шурупа быстро приходит в негодность из-за высокой деформации;
— с внешним шестигранным выступом по ободу, используется для крепления винтов с неутопленными головками, иногда применяется вместо гаечного ключа;
— виброусточивые , с отверстием в наконечнике. Это отверстие совпадает с соответствующим выступом на головке крепежной детали, что придает устойчивость отвертки при работе в условиях повышенной вибрации.

Звездообразная (маркировка – TORX). Имеет форму наконечника в виде шестиконечной звезды, используется для ремонта разнообразных видов устройств. В последнее время такая форма крепежных элементов набирает все больше популярности. Преимуществами такого вида наконечников являются:
— возможность приложения высокого крутящего момента, по сравнению с другими видами;
— нет выскальзывания наконечника с головки винта, в отличие от классических плоских отверток;
— нет повреждений шлица головки винта;
— повышенный срок эксплуатации инструмента из-за небольших радиальных усилий, что достигается особой геометрической формой шлицевых лепестков. Существуют разные исполнения звездообразных наконечников: «Torx плюс » и «Torx », которые служат для разных крепежных элементов. Внешне их форма похожа, но отличие состоит в форме лепестков звезды – у «Torx плюс» они сплющены, а у обычного Torx – закругленные. Имеется также и виброзащищенные исполнения звездообразных наконечников отверток, в центре которых имеется отверстие для совмещения его с аналогичным по форме штырем винта. Это позволяет работать в условиях высокой вибрации.

Квадратная . Сечение шлица наконечника выполнено в виде квадрата, имеет четыре поверхности, которые находятся между собой под углом 90 градусов. Опорная поверхность, через которую передается усилие, небольшая, поэтому такой инструмент не подходит для передачи большого момента вращения. В нашей стране такие отвертки не нашли широкого применения, однако в Америке они имеют большую популярность. Такая форма шлица ранее была распространена на винтах крепления в старинных автомобилей.

Отвертка с гибким валом

Универсальная отвертка

Диэлектрическая отвертка

Отвертка с храповым механизмом

Аккумуляторные

Такая электрическая отвертка по своему устройству аналогична . Но имеются свои отличия:

Масса.
Устройство.
Мощность.

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Маркировка

В следующей таблице обозначены зависимости диаметра стержней и их длины от номера инструмента.

Имеется и другая зависимость – диаметра внешней резьбы винтов от номера инструмента:

А Вы знаете какие бывают виды отвёрток и как они называются? В большинстве случаев можно услышать ответ — «обычная и крестовая». Но две разновидности — это ещё не всё! Их значительно больше. Сейчас я расскажу какие есть виды отверток с фото и названиями.

Шлицевая (Плоская) отвертка — SL

Это самая известная, так называемая «простая» или «обычная» отвёртка. Она имеет форму рабочей части в виде лопатки. Правильное название — Шлицевая или Прямошлицевая. Используется обычно для самых ходовых винтов, которые встречаются везде: розетки, клеммы, замочные петли, различные полки, старые шкафы и т.п. Плоская отвёртка SL обычно самая ходовая в быту ещё и потому, что с её помощью можно что-то ковырнуть, поддеть, использовать её в качестве мини-монтажки.

Крестообразная (Крестовая) отвертка — PH

Этот вид отвёрток имеет конусообразную форму и четыре грани, за счёт чего получил название «Крестовая» или «Крестообразная». Она имеет больше точек соприкосновения, чем у обычной шлицевой и рабочий контакт увеличивается. Таким образом, крестообразная отвертка PH значительно лучше затягивает крепёж, чем плоская. Именно поэтому её используют в электронике и различной технике.

Крестообразная с направляющими — PZ

Этот вид отверток от обычной крестообразной отличаются наличием дополнительных граней, кроме обычного крестового профиля. Благодаря этому она плотнее входит в крепеж. Как правило, PZ-отвертка используется в электрике и при монтаже мебели, конструкций из гипсокартона или алюминиевого профиля.

В электрике можно встретить шлицы PZ/S,PH/Z, и PZ/FL. Это уже узкоспециализированные виды отвёрток для наиболее сильной затяжки контактов.

Звездообразная отвертка — TORX

Этот тип отвёрток используется в мобильных телефонах, планшетах, разной электронике. Так же отвёртки TORX часто используются в автомобилях. например, у Renault. Профиль ее рабочей части на сечении имеет форму шестиконечной звезды. Она позволяет получить ещё большее усилие, чем у крестовой отвёртки.
Примечание: Иногда можно встретить отвёртку Torx под штырёк внутри (как на фото выше). это отдельная модификация, хотя с её помощью можно откручивать и обычные, и специализированные винты.
Шестигранная отвертка — HEX

Отвертка-шестигранник имеет достаточно большой крутящий момент. Например, от тех же крестовых он отличается в десять раз минимум. Как уже понятно из названия, отвёртка имеет вид шестигранника. Как правило, HEX-отвертки используют для ремонта техники. Ими же откручивают крепежи на объектах имеющих достаточно большой вес или напряжение.

Прочее
Спаннер — специализированная двухштырьковая отвёртка. Спаннер обычно используется больше как ключ для различных антивандальных шкафов, конструкций и т.п.
Torq или Torq-Set — Отвёртка с ассиметричным крестообразным сечением для очень мощной затяжки винтов. Узкоспециализированный инструмент, предназначенный для авиапромышленности.
Tri-Wing — Вид отвёрток с рабочим сечением в форме трилистника. Опять же, узкоспециализированный инструмент для авиапромышленности и электроники.

Виды отверток и их назначение

Если вам предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, то без отвертки вам не обойтись. Дома, на даче, в гараже, в профессиональной мастерской — этот инструмент пригодится везде.

Вот лишь минимальный перечень задач, с которыми способна справиться отвертка:

разборка и сборка мебели;
ремонт автомобилей, велосипедов, мотоциклов;
ремонт компьютерной техники;
установка шкафов и полок дома или в автомастерских.

Многие используют для этих целей шуруповерты, но не всегда его использование целесообразно. Так он может быть слишком громоздким, а дотянуться до труднодоступных мест бывает сложно; его трудно возить с собой, да и подключение к электросети может занять время: доступную сеть не всегда можно найти. В этих случаях пригодится аккуратная, маленькая отвертка.

Существуют более десятка видов различных отверток. Разберемся, для чего они нужны.

Отвертка состоит из рукоятки, стержня и наконечника.

Рукоятка — обеспечивает удобство использования инструмента.

Стержень — позволяет подобрать отвертку под параметры предстоящей работы: чем он длиннее, тем большая глубина заготовки доступна инструменту.

Наконечник или шлиц — рабочая часть, расположена на кончике стержня отвертки, форма шлица должна совмещаться с рисками на головке шурупов. Под каждую из заготовок предназначен индивидуальный шлиц.

Принцип работы отвертки:

Шлиц вставляется в риски шурупов.
Движение руки по часовой стрелке — вкручивание.
Движение против часовой стрелки — выкручивание.
Дополнительные функции могут включаться кнопкой, расположенной в верхней или нижней части рукоятки.

Чтобы подобрать подходящий вам инструмент, нужно правильно выбрать форму наконечника. Иногда, из-за неправильного выбора отвертки, шлиц может ломаться. Если вы будете знать основные виды отверток, то вам достаточно будет взглянуть на крепеж, чтобы понять какой вариант необходим в вашем случае.

Форма шлица и маркировка.

Существует более двадцати видов шлица, каждый из них имеет свою форму, маркировку и предназначен для вкручивания разных крепежных элементов.

Какие же самые распространенные виды отверток?

1. Плоская отвертка (SL) (другие названия — прямая или прямошлицевая).

Форма рабочей части представляет плоскую лопатку. Предназначена для работы с винтами, которые используются в простейших соединениях (крепление розеток, петлей, полок). Такой вид крепление очень распространен, его применяют и дома, и в мастерских.

2. Крестовая отвертка (PH или Phillips).

Рабочая часть имеет конусообразную форму и четыре грани, которые входят в крестовой шлиц крепежа. Такой тип соединения имеет больше точек соприкосновения с закручивающимся элементом. Усилие прикладывается вдоль четырех краев, благодаря этому вкручивание детали менее трудоемкое.

3. Звездообразная отвертка (TORX).

Рабочая часть имеет форму шестиконечной звезды, используется при сборке электротехники. С таким наконечником инструмент не проскальзывает, как может быть с плоским профилем. Сфера применения таких отверток узконаправленная, так что используют ее ограниченно: в мастерских и специальных сервисных центрах.

4. Шестигранная отвертка (H или HEX).

Рабочая часть имеет сечение в виде шестигранника. У такого вида отверток большой крутящий момент. Используется для работы с электротехникой, а также для закручивания элементов под напряжением.

5. Крестообразная отвертка с направляющими (PZ или Pozidriv).

Профиль сделан в форме двух крестов, смещенных под углом 45 градусов, для плотного ввода в крепеж. Данная отвертка имеет четыре дополнительные грани меньшего размера. Более плотно прилегает к крепежу, чем обычная крестовая отвертка. Используется для работы при сборке мебели или для монтажа различных конструкций.

Если вы поняли, какой вид отвертки вам подойдет, то стоит узнать ее маркировку. В ней заложены главные характеристики инструмента: вид, диаметр крепежного отверстия, длина стержня. Например, по маркировке SL4x120 мм мы понимаем, что у нас плоская отвертка, 4 — это номер отвертки, по которой можно назвать диаметр крепежного отверстия, а 120 мм — длина стержня инструмента.

Иногда могут указываться только параметры самой отвертки (диаметр стержня, диаметр рабочей части и длина стержня) или же только номер — SL2. Для прочтения такой маркировки вам потребуются данные из таблицы, приведенной ниже:

Номер	Ø стержня	длина стержня	Ø крепежа
№0	4 мм	менее 80 мм	менее 2 мм
№1	5 мм	80–100 мм	2,1–3 мм
№2	6 мм	100–120 мм	3,1–5 мм
№3	8 мм	120–150 мм	5,1–7 мм
№4	10 мм	150–200 мм	7,1 мм и больше

В маркировке может присутствовать и аббревиатуры, по ней можно понять, из какого материала сделана рабочая часть.

Сегодня на рынке представлен инструмент для любых типов крепежа.

Для более легкой и качественной работы с инструментом следует обратить внимание на дополнительные характеристики:

отвертки с диэлектрическим покрытием, используются для выполнение электромонтажных работ. Такие отвертки имеют специальное диэлектрическое покрытие и защищают мастера от удара током, обычно на них указывается расчетная сила тока, которая будет удержана при работе;
отвертки с гибким стержнем применяются для работы в труднодоступных местах;
реверсные отвертки, имеющие храповый механизм, используются для продолжительных работ с крепежом, благодаря им можно легко закручивать деталь, не переставляя руку и не отрывая наконечник от шлица;
отвертки со сменными битами, представляют собой удобную рукоятку, в которой закреплен держатель для различных бит: вместо целого арсенала отверток, вам понадобится только одна, а для работы лишь необходимо будет вставить в стержень нужную биту.

На что еще следует обратить внимание?

Материал наконечника. При выборе отвертки обратите внимание на материал, из которого выполнено жало. Наибольшей прочностью обладает хром-ванадиевая сталь.

Магнитный наконечник. Лучше приобретать материал с магнитным наконечником, так упрощается задача с удержанием крепежных элементов.

Материал рукоятки. Хорошо, если она выполнена из пластика и имеет прорезиненную накладку, в этом случае отвертка не будет скользить в руке.

Форма рукоятки. Выбирайте рукоятки, которые сделаны в форме груши, так вам будет удобнее держать инструмент в руке.

Длина жала. Изделия со шлицами под маленькие головки лучше брать короткими, чтобы их не обламывать. В универсальных отвертках могут быть дополнительные механизмы, например, трещотки, которые позволяют быстрее выполнять откручивание или закручивание деталей.

Отвертки — это незаменимая вещь дома, на даче или в мастерской. Сколько отверток приобретать? Зависит от поставленных перед вами задач. В быту можно обойтись и двумя, но для профессиональных работ лучше взять набор отверток со сменными битами.

Выбрать и заказать нужную модель вы можете на нашем сайте по ссылке.

Обычные типы отверток и их применение

Винт затягивается или ослабляется с помощью отвертки. Отвертка представляет собой круглый стержень с плоским концом и ручкой на другом конце. Длина отвертки измеряется без рукоятки. Длина отвертки варьируется от 50 миллиметров (2 дюйма) до 18 миллиметров (2 дюйма). В отвертке есть три основные части, такие как ручка, хвостовик и лезвие.

Отвертки поставляются с ручкой, которая обычно изготавливается из дерева или пластика. К деревянной ручке прикреплен утюг, чтобы она не разбилась. Хвостовик — это часть ножа, которая проходит между лезвием и рукоятью. У него есть острие или лезвие в нижней части. В верхней части либо имеется отверстие, через которое можно пропустить проволоку, либо этот конец сделан плоским, чтобы при прикреплении этого компонента к ручке хвостовик не мог двигаться отдельно. Для них обычно используется углеродистая сталь. Нижняя половина хвостовика известна как лезвие. Чаевые – это другое его название. Этот компонент был закален и отпущен.

В этой статье вы узнаете о различных типах отверток и их использовании.

Читать Подробнее: Понимание механического набора инструментов

Содержание

1 Типы отверток
- 1,1 ГОГА Шестигранная или шестигранная отвертка
- 1.7 Выступ
- 1.8 Подпишитесь на нашу рассылку новостей
- 1.9 Watchmaker
- 1.10 головка сцепления
- 1.11 FREARSON
- 1,12 Три-точка
- 1,13 Три-Агал
- 1,14. Овертчики
  - 1.18.1 Electrical
  - 1.18.2 крутящий момент
  - 1,18,3 шнур.0020
  - 1.18.8 Трещотка
- 1.19 Пожалуйста, поделитесь!

Наиболее распространенные типы отверток: плоская, Philips, Torx, Роберсон или квадратная отвертка, Pozidriv, шестигранная или шестигранная отвертка, офсетная, часовая, муфтовая головка, Frearson, трехгранная отвертка, трехгранная, трехгранная отвертки барашковые, столярные, больстерные, универсальные и специальные. К специальным типам отверток относятся электрические, динамометрические, шнуровые, беспроводные, магнитные, ювелирные, аккумуляторные и храповые отвертки.

Плоская головка

Эти типы отверток используются для затягивания или ослабления различных винтов, как следует из их названия. Они бывают разных размеров, от маленьких до огромных. К отверткам с плоской головкой прикреплена деревянная или пластиковая ручка. В зависимости от ваших требований доступны легкие и тяжелые отвертки. Их кончик плоский.

Philips

Наконечник этих отверток отличается от наконечника обычных отверток. Этот заостренный кончик создается путем вырезания четырех канавок. Если винт имеет Т-образную крестообразную канавку на головке, используются отвертки Philips. Эти винты бывают разных размеров и количества.

Torx

Отвертки Torx широко используются инженерами в автомобильной промышленности. Инженеры иногда называют их «звездными наконечниками». Наконечник этого драйвера имеет форму звезды и имеет шесть круглых лепестков. Благодаря сферической геометрии лепестков отвертка Torx имеет низкое радиальное усилие, что продлевает срок службы винта и биты отвертки. В отличие от отверток Philips или Pozidriv, чрезмерный крутящий момент может передаваться даже при высокой скорости вращения без риска соскальзывания оборудования, что делает его использование более безопасным. Отвертки Torx бывают разных размеров, а размер наконечника определяется системой нумерации, такой как T8, T10, T15, T25 и так далее. Размер всплывающей подсказки увеличивается пропорционально количеству.

Подробнее: Знакомство с инструментами для напильника

Отвертка Робертсона или квадратная отвертка

Тип отвертки Робертсона — это еще одно название квадратной отвертки. Эта отвертка была создана канадцем. Эффект кулачка игнорируется, когда открывающий винт квадратной формы с достаточной конусностью входит в зацепление с квадратным выступом, который не требует угла. Это улучшает централизацию. Небольшой конус в передней части инструмента обеспечивает надежную фиксацию винтов и делает его более подходящим для использования. Эти отвертки были впервые использованы для промышленного использования Ford Motor Company, поскольку они ускоряют производство, снижают потери и чрезвычайно надежны.

Pozidriv

Отвертка Pozidriv, в отличие от отвертки Phillips, имеет две крестообразные метки, смещенные под углом 45 градусов. В европейских странах они широко используются. Эта форма не полностью устраняет эффект кулачка, но обеспечивает превосходную устойчивость к проскальзыванию и устойчивость крестообразной отвертки. В результате он используется для затяжки винтов, которые требуют большого крутящего момента.

Шестигранная отвертка или шестигранная отвертка

Он шестиугольной формы с шестью прямыми сторонами. Вместо винтов они часто используются для крепления болтов. Эти биты можно найти в вашей коробке с биткойнами, и они используются для затягивания или ослабления шестигранных болтов, гаек и винтов. Поскольку при его забивании отсутствует эффект скольжения или кулачкового движения, даже самые мощные отвертки могут быть оснащены шестигранными насадками, что обеспечивает более быстрые и точные результаты.

Подробнее: Различные инструменты для обработки листового металла

Offset

Плоское лезвие также входит в комплект отверток Offset. Однако у этих типов отверток нет рукоятки. Оба конца его хвостовика загнуты под углом 90 градусов, и на обоих концах созданы биты. Эта изогнутая отвертка используется в тесных или наклонных местах, где обычная плоская отвертка не работает. Он изображен на схеме.

Подпишитесь на нашу рассылку

Часовщик

Доступны наборы часовых отверток. В каждый набор входит шесть отверток с номерами от 0 до 5. Бит отвертки становится все меньше и тоньше по мере уменьшения номера. Вместо рукояти к хвостовику прикрепляется колпачок. Колпачок прикреплен к хвостовику таким образом, что его можно перемещать независимо от хвостовика. Наконечник располагается на головке винта, и колпачок сжимается одним пальцем, а хвостовик вращается другими пальцами, чтобы затянуть или ослабить винт. Отвертка для часовщиков может использоваться на различных инструментах и часах. Он выглядит так, как показано на иллюстрации.

Головка сцепления

Эти типы отверток повсеместно используются в старинных автомобилях GM и используются во всем автомобильном секторе. Отвертки с бабочкой, также известные как отвертки с муфтой, используются для работы с винтами с прорезью в форме бабочки. Отвертка с муфтой имеет более высокий начальный крутящий момент и может выдерживать большую мощность вращения. С другой стороны, с винтами такого типа можно использовать тугие и свободные отвертки со шлицами. Его также можно завинтить, но не ослабить, другим безопасным способом с помощью отвертки со шлицем.

Подробнее: Различные типы гаечных ключей и их функции

Frearson

У этих отверток острие на конце, в отличие от отверток Philip, у которых острие закруглено. Кроме того, наконечник драйверов Phillip находится под углом 45 градусов, тогда как наконечник драйверов Phillip находится под углом 90 градусов. На морском оборудовании этот водитель используется. За некоторыми исключениями, отвертка Frearson, иногда известная как Reed или Prince, сконструирована аналогично отвертке Philippe. Уникальная форма отвертки позволяет ей обеспечивать больший крутящий момент, чем отвертка Phillips, и работать с винтами Frearson всех размеров, а также с большим количеством винтов Phillip.

Tri-point

В электротехнической промышленности широко распространены трехгранные отвертки, и технологические гиганты, такие как Nintendo и Apple, используют их в своих телефонах, игровых системах и других продуктах. Трехточечный драйвер образует Y-образный наконечник с тремя лопастями, расположенными под углом 120 градусов. В результате его часто называют 3-контактным или Y-образным драйвером. Только треугольные отвертки совместимы с шестигранными отвертками, поэтому они имеют свой собственный набор опасностей.

Треугольник

Подобные отвертки широко использовались в производстве игрушек, электроники и бытовой техники, и они были добавлены для повышения безопасности. Тем не менее, шестигранная отвертка также может закручивать винты TA, поэтому треугольные отвертки не входят во многие наборы для самостоятельной сборки. Отвертки с тремя углами также известны как отвертки с тремя углами. Он имеет треугольный наконечник для нарезания пазов на треугольных головках винтов.

Подробнее: Различные типы зажимов и их функции

Трехлопастная отвертка

Трехлопастная отвертка имеет наконечник в виде вертушки и предназначена для работы с винтами с треугольными гнездами трех размеров крыльев. Эти винты сложно выкрутить без трехлопастной отвертки, потому что они имеют такую уникальную канавку. Отвертки с тремя лопастями дороги и труднодоступны по сравнению с другими типами отверток. Эти драйверы изначально были разработаны для использования в авиационной технике, но теперь они широко используются в бытовой электронике.

Столярная отвертка

Круглый стержень с плоским концом представляет собой столярную отвертку. Его ручка плоская с обеих сторон (как показано на рисунке). Это позволяет рабочему использовать отвертку с максимальной силой.

Болстер

К верхней части вала под рукояткой на отвертке для больстера приварена своего рода гайка. Если винт затянут на поверхности, вы можете ослабить его с помощью гаечного ключа, чтобы придать дополнительный крутящий момент приваренной гайке. В любом случае отвертка с валиком может выдерживать максимальные нагрузки от давления.

Универсальная отвертка

Многофункциональная отвертка имеет шестигранное отверстие на конце стержня, в которое с обеих сторон можно установить различные отвертки, в зависимости от того, как используется набор. Они являются довольно частым набором инструментов среди людей, у которых просто минимальные требования, потому что они предлагают большую адаптируемость и экономию места.

Подробнее: Типы винтов и болтов

Специальные типы отверток

Также доступны изменения рукояток и хвостовиков некоторых отверток. Дополнительная конструкция помогает создавать больший крутящий момент, а также обеспечивает достаточный зазор. Ниже приведены специальные виды отверток:

Электрический

Отвертки этого типа работают от электричества, что устраняет необходимость использовать мышцы для приложения крутящего момента. Он может легко и быстро закрутить винт, что очень полезно для людей со сломанной головой. В результате он также известен как отвертки или электрические отвертки.

Крутящий момент

Он хорошо известен тем, что используется в автомобилях, но проблема в том, что он требует использования специального оборудования. Отвертки этого типа имеют широкий спектр применения, начиная от военного ремонта и заканчивая авиацией.

Сетевой

В комплект поставки этого типа отвертки входит электрический шнур. Однако, поскольку их необходимо доставлять к местному источнику питания, они не особенно распространены. Однако они невероятно эффективны и обеспечивают стабильный источник энергии.

Аккумуляторный

Этот тип шуруповерта оснащен перезаряжаемой батареей, что дает ему преимущества как электрических, так и аккумуляторных шуруповертов. Это случайно делает их тяжелее, а когда заряд батареи снижается, они теряют крутящий момент.

Подробнее: Знакомство с различными типами застежек

Магнитный

Содержит магнитный наконечник, который удерживает винт на месте, что позволяет вставлять или выкручивать винт одной рукой. Магнитные наконечники добавляются ко все большему количеству ручных отверток.

Ювелирные изделия

Карманные часы и очки — это точные инструменты, в которых используются маленькие винты. Драйвер для часов или очков — другое его название. Наиболее распространены отвертки Philips и плоские головки.

Аккумулятор

Так как этот тип отвертки питается от маленьких батареек, он может храниться в небольшом пространстве. Она не такая мощная, как другие отвертки, но прекрасно поместится в вашем наборе инструментов.

Трещотка

В рукоятке этих отверток установлена пружина или трещотка. На ручке есть кнопка. При нажатии этой кнопки хвостовик храпового винта начинает вращаться под действием пружины. Хвостовик возвращается в нормальное положение, когда кнопка удаляется. С его помощью можно быстро затянуть или ослабить винты.

Подробнее: Различные типы молотков, используемые в различных областях

Это все для этой статьи, где обсуждаются распространенные типы отверток. Надеюсь, вы многому научитесь из прочитанного, если да, поделитесь с другими учениками. Спасибо за чтение, увидимся!

Типы отверток и их применение

Существует много типов винтовых креплений для самых разных целей, и для каждого из них есть подходящая отвертка. Использование неподходящего инструмента может сорвать и повредить винт, а также все, что с ним крепится.

Правильный выбор отвертки для винта может сэкономить время, усилия и нервы. Вот краткий обзор некоторых из наиболее распространенных доступных отверток и способов их использования.

Шуруповерты	Биты отверток взаимозаменяемы для каждого устройства. Проверьте длину, размер точки и диаметр каждого, чтобы обеспечить совместимость.
Сменная головка (многогранная)	Как и электрические отвертки, они имеют сменные головки, но управляются вручную. Основными преимуществами являются гибкость и меньше беспорядка в вашем наборе инструментов. Некоторые модели предлагают аксессуары для организации и хранения бит, чтобы вы ничего не потеряли.
Плоская головка	Плоская головка — одна из самых распространенных отверток. Винты со шлицем бывают разных форм и размеров, часто требуют головок разного размера, несмотря на одинаковую общую форму. Если ваша отвертка слишком мала, потребуется больший крутящий момент и усилие, чтобы немного повернуть винт; слишком большой, и он не влезет в винт.
Филипс	Отвертка Phillips имеет головку с заостренными краями в форме креста, которая точно входит в крестообразные пазы винта Phillips. Отвертки Phillips доступны в пяти различных размерах, от нуля до четырех. Если вы используете неправильный размер, вы можете легко сорвать винт с крестообразным шлицем, что затруднит его удаление.
Квадрат	Квадратная головка, также известная как наконечник Робертсона, была разработана для предотвращения зачистки или повреждения винта. Квадратные винты обычно используются в Канаде. Доступны квадратные отвертки пяти различных размеров.
Шестигранный ключ/отвертка	Шестигранный ключ или шестигранный ключ представляет собой L-образный инструмент с шестигранным поперечным сечением. Они обычно входят в комплект мебели, сделанной своими руками. Шестигранные ключи обычно продаются наборами. Прецизионные шестигранные отвертки отлично подходят для закручивания небольших винтов на чувствительных электронных компонентах. Отвертки имеют ручки с вращающимся колпачком, который позволяет пользователю удерживать вал отвертки неподвижно, вращая колпачок только сзади.
Ключ Torx/отвертка	Ключи Torx аналогичны шестигранным ключам и имеют такую же L-образную форму, за исключением того, что этот инструмент имеет шестигранное поперечное сечение в форме звезды. Отвертки Torx обеспечивают надежный захват головки крепежа.
Биты Фрирсона	Эта отвертка, также известная как Reed and Prince, похожа на Phillips, но имеет крестообразную форму. Биты Frearson подходят для всех винтов Frearson независимо от их размера. Головка Frearson сужается до острого конца, что позволяет прикладывать более высокий крутящий момент, чем у Phillips с закругленным концом.
Треугольник (ТА)	Треугольная отвертка или крестообразная отвертка имеет треугольную головку с прямыми сторонами. Треугольные винты используются из соображений безопасности, поскольку их трудно выкрутить без отвертки TA.
Три крыла	Трехгранные отвертки совместимы только с головкой крепежа с тремя прорезями «крыльев» и небольшим треугольным отверстием в центре. Также известные как треугольные прорези, прорези смещены и не пересекаются в центре застежки.
Позидрив	Эти отвертки представляют собой разновидность крестообразных отверток, их можно отличить по четырем дополнительным насечкам на головке винта. Pozidriv был разработан, чтобы обеспечить повышенный крутящий момент по сравнению с Phillips.

Ни один набор инструментов не обходится без различных отверток. Найдите подходящую отвертку для множества работ, которые вы здесь выполняете.

Информация, содержащаяся в этой статье, предназначена только для общих информационных целей и основана на информации, доступной на дату первоначальной публикации. Не делается никаких заявлений о том, что информация или ссылки являются полными или актуальными. Эта статья не является заменой обзора действующих государственных постановлений, отраслевых стандартов или других стандартов, характерных для вашего бизнеса и/или деятельности, и не должна рассматриваться как юридическая консультация или мнение. Читатели, у которых есть конкретные вопросы, должны обратиться к применимым стандартам или проконсультироваться с юристом.

БЕЗОПАСНОСТЬ И ЗДОРОВЬЕ

Только что объявлено: Топ-10 OSHA на 2022 год

21.09.22

ЗДОРОВЬЕ

Почему упорный труд может не помочь вашему здоровью

21.09.22

ВДОХНОВЕНИЕ

Как это делается: неоновые вывески

16.09.22

Дополнительное ноу-хау оборудования

ОБОРУДОВАНИЕ

Что это за гаджеты на мультитуле?

19.08.22

ОБОРУДОВАНИЕ

Струнный триммер или газонокосилка: какой из них вам нужен?

30.08.22

ОБОРУДОВАНИЕ

Полное руководство по хранению и организации инструментов

15.08.22

15 типов отверток и способы их использования

Отвертка — один из самых важных ручных инструментов в каждом ящике с инструментами. Есть много ситуаций и профессий, где отвертка необходима для выполнения конкретной задачи, связанной с ослаблением или затягиванием крепежных деталей.

Отвертки — это разновидность ручного инструмента, используемого для ввинчивания и удаления винтов. Они доступны во множестве вариантов, чтобы соответствовать правильному винтовому приводу. Привод или головка винта имеет фигурную полость и выступ, который подходит к наконечнику отвертки. Вращающая сила, известная как крутящий момент, может быть приложена как по часовой стрелке, так и против часовой стрелки.

Существуют десятки различных типов отверток, и постоянно появляются новые, поскольку производители разрабатывают новые типы винтов. К счастью, среднестатистическому домовладельцу следует иметь под рукой всего несколько разновидностей.

Что такое отвертка?

Отвертка — это ручной или механический инструмент, используемый для закручивания винтов. Типичная простая отвертка имеет ручку и стержень, заканчивающийся наконечником, который пользователь вставляет в головку винта перед тем, как повернуть ручку. Эта форма отвертки была заменена на многих рабочих местах и дома более современным и универсальным инструментом, электродрелью, так как они быстрее, проще, а также могут сверлить отверстия.

Вал обычно изготавливается из прочной стали, чтобы противостоять изгибу или скручиванию. Наконечник может быть закален, чтобы противостоять износу, покрыт темным покрытием для улучшения визуального контраста между наконечником и винтом, или может быть ребристым или обработанным для дополнительного «захвата».

Ручки, как правило, деревянные, металлические или пластмассовые и обычно шестиугольные, квадратные или овальные в поперечном сечении для улучшения захвата и предотвращения скатывания инструмента при опускании. Некоторые ручные отвертки имеют сменные наконечники, которые входят в гнездо на конце стержня и удерживаются механически или магнитно.

Они часто имеют полую рукоятку с наконечниками различных типов и размеров, а также реверсивный храповой механизм, который позволяет выполнять несколько полных оборотов без изменения положения наконечника или руки пользователя.

Отвертка классифицируется по ее наконечнику, форма которого соответствует прорезям, канавкам, углублениям и т. д. приводных поверхностей на головке соответствующего винта. Для правильного использования необходимо, чтобы наконечник отвертки входил в зацепление с головкой винта того же размера и обозначения типа, что и наконечник отвертки.

Наконечники отверток доступны в самых разных типах и размерах (список отверток). Двумя наиболее распространенными являются простые «лезвия» для винтов со шлицем и крестообразные, обычно называемые «крестообразными», «крестообразными» или «крестообразными».

Давайте подробно обсудим различные типы отверток.

Типы отверток

Различные типы отверток обычно определяются формой наконечника привода, которая соответствует конкретному типу головки данного винта. Однако другие типы отверток предназначены для конкретных применений или для определенных отраслей промышленности.

Different Types of Screwdrivers :

Flat Head Screwdriver
Phillips Head Screwdriver
Pozidriv Screwdriver
Robertson or Square Screwdriver
Torx Screwdriver
Hex Screwdriver or Hexagon Screwdriver
Spanner Screwdrivers
Insulated Screwdrivers
Динамометрические отвертки
Трехгранная отвертка

Квадратная отвертка
Прецизионные отвертки
Security T Ocldrivers
Окружные отвертки
Специальные отвертки
Deweller’s Outdrivers
Компьютерные отвертки
ТРЕЙВОННАЯ ОТВЕТА
СПАСИТЕЛЬСКИЕ С ВИНТИКИ ОБЩИЕ СВИТИ. .
1. Отвертки с плоской головкой
Отвертки с плоской головкой маркируются в соответствии с размером наконечника, и существуют различные типы длины стержня отвертки. Как следует из названия, он имеет плоский конец стержня с одним пазом, который взаимодействует только с головкой винта со шлицем.
Шлицевая или плоская отвертка, вероятно, является наиболее распространенным видом ручного инструмента. Он имеет уплощенный кончик, используемый для винтов с прямым линейным проникновением через головку. Отвертки с плоским лезвием универсальны и обычно могут использоваться для целого ряда приложений.
Размеры отвертки указаны по длине стержня и ширине головки. Хорошей идеей будет приобрести наборы отверток, чтобы иметь несколько стандартных и метрических размеров в своем ящике для инструментов. Их лучше всего использовать для таких проектов, как сборка мебели и установка крышек выключателей света.
В зависимости от области применения они бывают двух типов: трапециевидные и корпусные. Отвертки Keystone имеют несколько более широкий кончик стержня по сравнению с корпусными, что делает их более применимыми для таких целей, как деревообработка и т. д., в то время как корпусные отвертки используются для изготовления ювелирных изделий, часов и т. д.
2. Отвертка с крестообразным шлицем
Также Отвертки Phillips, известные как крестовые отвертки, являются одним из наиболее распространенных типов. Но что такое крестовая отвертка? Эти инструменты предназначены для винтов с головкой Phillips, которые имеют крестообразную выемку — отсюда и альтернативное название крестовой отвертки. Они были изобретены, чтобы справиться с более высоким кручением.
Поскольку современный мир переходит от ручного привода к электрическому или моторному, это был первый шаг к механическим отверткам, позволяющим экономить время и выполнять работу более точно и точно. Они были изобретены в 19 веке Генри Филлипсом с целью внедрения механических отверток в большинстве отраслей промышленности.
Если смотреть на эти отвертки спереди, наконечник выглядит как знак креста. Эти типы отверток также демонстрируют эффект кулачка, но это происходит преднамеренно, когда крутящий момент превышает предел при затягивании винта, что препятствует повреждению профиля отвертки и винта и явно продлевает срок службы инструмента.
Отвертки Phillips обычно используются в строительстве, ремонте и столярных работах. Головки отверток Philips образуют расширяющийся крест, заканчивающийся закругленным концом. Исключением является отвертка Frearson, которая очень похожа на крестообразную. Отличие заключается в том, что головка Frearson острая, с наконечником под углом 45 градусов, что позволяет отверткам типа Frearson генерировать больший крутящий момент.
3. Отвертка Pozidriv
Отвертки Pozidriv по сути представляют собой модернизированную версию Philips. Они были разработаны для уменьшения выскальзывания, когда отвертка выскальзывает из головки винта при приложении большего крутящего момента.
Отвертка Pozidriv имеет два крестообразных знака, смещенных под углом 45 градусов. Они разработаны и широко используются в Европе. Эта форма не полностью устраняет эффект кулачка, но обеспечивает лучшее сопротивление проскальзыванию и обеспечивает большую стабильность, чем профиль Phillip, поэтому используется для приложений, требующих высокого крутящего момента для затяжки винта.
Эти отвертки обозначаются буквами «PZ», за которыми следует код размера от 0 до максимального размера 5. Тупой наконечник отвертки предназначен для двух наборов углублений винта. Отвертки Pozidriv и Phillips кажутся взаимозаменяемыми, но Pozidriv может застрять в винтах Phillips и может соскользнуть или повредить головку винта при затягивании.
Связанный: Что такое крестовая отвертка?
4. Квадратная отвертка Робертсона
Квадратная отвертка, также известная как отвертка Робертсона, названа в честь канадского изобретателя.
Отвертки Robertson имеют небольшой конус на конце и квадратный наконечник. Конический конец облегчает вставку винта и помогает удерживать винт на кончике инструмента, не удерживая его на месте. Отвертки Robertson часто используются при ремонте мебели и автомобилей. Они популярны в Канаде, где и возник этот инструмент.
Эти типы отверток были впервые использованы в промышленных целях компанией Ford Motor, потому что эти отвертки ускоряют производство, уменьшают повреждения и очень надежны. Они очень известны в США и Канаде, но не в Европе.
5. Отвертка Torx
Отвертки Torx имеют наконечник с шестью закругленными концами, напоминающими звезду, чтобы входить в винты или гайки и выдерживать повышенный крутящий момент. Конструкция снижает вероятность того, что головка винта будет сорвана. Эти отвертки обычно используются в автомобильных приложениях, таких как замки колес и бытовая электроника.
Известные как звездообразные отвертки, остроконечные отвертки, шестигранные отвертки и отвертки Torx, все эти версии относятся к одному типу. Torx является товарным знаком типа головки винта с шестиконечным звездообразным выступом, отсюда и общее название «звездообразная отвертка». Они существуют для того, чтобы можно было приложить еще больший крутящий момент, например, в механическом производстве.
В отличие от отверток Phillips или Pozidriv, гораздо более высокий крутящий момент может передаваться с тем же усилием без возможности соскальзывания инструмента даже при высокой скорости вращения электроинструмента, что делает его более надежным в использовании.
Отвертки типа Torx бывают разных размеров и используют систему счисления для определения размера наконечника, например T8, T10, T15, T25 и т. д. Чем больше номер, тем больше размер наконечника.
6. Шестигранная отвертка или шестигранная отвертка
Винты с шестигранной головкой обычно используются для сборки мебели и крепления домашней фурнитуры, такой как вешалки для полотенец и ручки кранов. Шестигранная отвертка оснащена шестигранным ключом на конце и предназначена для затягивания и ослабления головок винтов такого типа, как шестигранные ключи. Шестигранные отвертки также эффективны в качестве гайковертов.
Шестигранные ключи или гаечные ключи являются более популярными инструментами для ослабления или затягивания шестигранных винтов. Однако для той же цели существуют шестигранные отвертки, а инструменты с шестигранной головкой часто входят в наборы.
У него шесть прямых лепестков, как у шестиугольника. При этом не происходит проскальзывания или эффекта кулачка, поэтому большинство инструментов с электроприводом могут быть оснащены шестигранными насадками, что делает производство быстрым и с меньшим количеством ошибок.
Связанный: Что такое шестигранные ключи?
7. Отвертки с гаечным ключом
Отвертка с плоской головкой предназначена для закручивания и откручивания винтов, защищенных от несанкционированного доступа. Винты с гаечным ключом имеют два круглых отверстия, расположенных друг напротив друга.
Гаечная отвертка имеет два штифта, выступающих из наконечника, которые предназначены для головок винтов такого типа. Вы найдете эти винты, используемые в качестве крепежа в общественных туалетах, транспортных терминалах и других местах, где особое внимание уделяется безопасности.
Связанный: Что такое гаечный ключ?
8. Изолированные отвертки
Изолированные отвертки, также известные как безопасные, важны для соблюдения мер предосторожности в потенциально опасных сценариях. Они изготовлены из непроводящих материалов, таких как резина.
Отвертки VDE также разработаны с учетом требований безопасности. VDE является международно-аккредитованным учреждением, которое тестирует инструменты для подтверждения их соответствия необходимым стандартам безопасности. Эти инструменты идеально подходят для электриков.
9. Динамометрические отвертки
Не путать с Torx, динамометрическая отвертка аналогична динамометрическому ключу. Оба используются для приложения определенного крутящего момента, который должен быть достаточным, но не слишком чрезмерным.
Они идеально подходят для достаточной затяжки шурупов без повреждения материала, который они крепят, и наоборот, достаточно тугими, чтобы они не выпадали. Динамометрическая отвертка имеет муфту ограничения крутящего момента, которая позволяет ограничить силу, прикладываемую сверх определенного порога.
Связанный: Что такое гаечные ключи и их типы?
10. Трехгранная отвертка
Используются для определенных устройств, таких как консоли, мобильные телефоны и камеры. Они часто имеют довольно маленькие наконечники, чтобы их можно было использовать с меньшими винтами и компонентами.
11. Квадратная отвертка
Квадратная отвертка подходит для винтов с квадратным углублением. Он был изобретен для того, чтобы уменьшить проблему выкручивания винтов со шлицем и, следовательно, ускорить процесс крепления.
12. Прецизионные отвертки
Эти отвертки используются для очень маленьких устройств, где используются очень маленькие винты. Примером этого может быть точная работа с часами и мобильными телефонами.
13. Отвертки Security T
Отвертка Security Torx, известная также как Security T, предназначена для головок винтов Torx, защищенных от несанкционированного доступа. Эти головки винтов имеют дополнительный штифт в центре шести закругленных точек. Для этих винтов нельзя использовать стандартные отвертки Torx, но наконечник отвертки Security T имеет утопленный паз для размещения штифта.
14. Отвертки для сцепления
Отвертки для сцепления обычно используются в производстве мобильных домов и транспортных средств для отдыха. Если у вас есть дом на колесах или более старый автомобиль, вы можете найти эти типы головок винтов, которые напоминают бабочку.
15. Специальные отвертки
Многие специальные отвертки предназначены для винтов и болтов, изготовленных на заказ.
- Трехгранные отвертки напоминают инструменты Phillips, но имеют три острия вместо четырех. Эти отвертки часто используются с электронным оборудованием.
- Треугольные отвертки используются для винтов с треугольным углублением на головке. Стороны треугольной насадки прямые.
- Трехгранные отвертки широко используются в аэрокосмической промышленности для использования с винтами и болтами, скрепляющими коммерческие самолеты. Три крыла с прорезями окружают небольшое треугольное отверстие в центре. Прорези смещены и не встречаются в центре винта или болта.
16. Ювелирные отвертки
Эти маленькие отвертки предназначены для точной работы с крошечными винтами в очках или часах. Они изготавливаются с плоской и крестообразной головкой и используются опытными ювелирами и мастерами.
17. Отвертки для компьютеров
Отвертки для компьютеров предназначены для ноутбуков, настольных компьютеров, игровых систем и подобных устройств. Некоторые из этих типов отверток предназначены для закручивания или удаления винтов с защитой от несанкционированного доступа.
18. Треугольная отвертка
Инструменты с треугольной головкой менее распространены, но они идеально подходят для определенных задач. Треугольная головка отвертки выгодна, поскольку ее конструкция делает ее более надежной и защищенной от несанкционированного доступа, чем альтернативы. Эти инструменты часто используются с бытовой техникой, игрушками и электроникой.
19. Магнитные отвертки
Отвертки с магнитными наконечниками позволяют притягивать винты магнитной силой. Это снижает риск их случайного падения. Намагниченные инструменты полезны для работы с электроникой, где винты маленькие и их можно легко вставить в труднодоступные места.
20. Отвертки с храповым механизмом
Отвертки с храповым механизмом имеют встроенный механизм, позволяющий прикладывать усилие только в одном направлении и допускающий свободное движение в другом направлении. Эти ручные инструменты работают аналогично гаечным ключам с храповым механизмом.
Размеры отверток
Отвертки бывают разных размеров. Наряду со стандартными большими, средними и маленькими отвертками также существуют короткие отвертки, которые идеально подходят для использования в ограниченном пространстве. Ширина кончика и длина как лезвия, так и инструмента в целом обычно измеряются в миллиметрах (мм).
Обратите внимание, что некоторые виды и бренды могут предлагать варианты размеров, отличные от других. Например, существует четыре стандартных размера отверток Phillips. Они варьируются от № 0 до № 4, где № 0 — самая маленькая отвертка.
Некоторые инструменты также можно классифицировать по размеру Torx. На это указывает буква T, за которой следует число — например, отвертки T10. Он варьируется от миниатюрных отверток до T45 и выше. Эта система также может быть применена к винтам, помогая вам выбрать соответствующую отвертку для винта определенного размера.
Части отвертки
Отвертка состоит из трех основных частей:
- Рукоятка
- Стержень или хвостовик
- Приводной наконечник или насадка
Все три части изготавливаются в производственном процессе с использованием машин для формирования материала правильной формы с использованием экструдера и термообработки для достижения желаемой прочности на растяжение.
1. Рукоятка отвертки
Рукоятки отвертки используются для захвата и обычно имеют форму, предотвращающую скатывание по плоским поверхностям. Они также могут быть эргономично спроектированы для повышения удобства захвата. Материалы, используемые в производственном процессе, со временем менялись, и в настоящее время также существует больше разнообразия инструментов, предназначенных для использования в конкретных приложениях.
Чаще всего ручки эргономичны и изготовлены из композита твердого пластика, такого как ацетат целлюлозы и резина. Они также могут быть покрыты нескользящим мягким материалом, таким как термопластичная резина, для улучшения сцепления.
2. Вал или хвостовик
Вал или хвостовик обычно изготавливаются из прочной стали, чтобы гарантировать отсутствие деформации изгиба или скручивания при приложении усилия. Вал будет закругленным или шестигранным, чтобы можно было использовать гаечный ключ или гаечный ключ для приложения повышенного крутящего момента. Вал обычно отличается цветом и материалом от приводного наконечника, который может быть взаимозаменяемым.
3. Приводной наконечник или насадка
Приводной наконечник может быть встроенной частью хвостовика, если он не является съемным. В качестве альтернативы это может быть сменная деталь, известная как отвертка, похожая на сверла. Они предназначены для использования с многобитовыми инструментами. Наконечник также может быть известен как головка отвертки.
Применение отверток
Отвертка является одним из наиболее важных ручных инструментов в любом наборе инструментов. Есть много ситуаций и профессий, где отвертка является неотъемлемой частью выполнения конкретной задачи, связанной с ослаблением или затягиванием крепежных деталей.
- Некоторые из наиболее распространенных применений отверток включают:
- Электроника и электрическое оборудование
- Вскрытие мобильных телефонов
- Вскрытие компьютеров
- Механическое и промышленное производство
- Деревообработка и столярные изделия
  0
- Металлоконструкции и крепление к ним среды
Следует также отметить, что некоторые определенные типы отверток лучше всего подходят для определенных областей применения. Например, лучшие отвертки электрика будут изолированы для защиты пользователя. И наоборот, использование отверток Phillips более разнообразно, поскольку эти инструменты подходят для целого ряда приложений общего назначения.
Различные типы отверток — Unbox Factory
Всякий раз, когда мы слышим слово «отвертка», у нас возникает четкое представление о различных типах отверток. По мнению исследователей, отвертки были изобретены в 15 ^-м-м веке. И сегодня отвертки легко найти в каждом ящике с инструментами.
В магазине инструментов вы найдете различные типы отверток, эти отвертки бывают разных размеров, форм и стилей. По сути, отвертка зависит от типа отвертки или типа углубления. Теперь вы путаете отвертку и отвертку. Во-первых, давайте разберемся.
Отвертка также известна как углубление, которое имеет форму или канавку, сделанную на головке винта, и отвертка применяется для закручивания винта по часовой или против часовой стрелки. В отвертке есть ручка и канавка на конце стержня на другом конце.
Доступно множество типов отверток. В этом посте мы обсуждаем наиболее распространенные и легкодоступные типы отверток.
Читайте также: Что такое токарный станок?
В вашем доме можно найти множество типов отверток. И хорошо иметь некоторые из них.
1. С прорезью (плоское лезвие, плоская головка, прямая)
Купить в
Большой популярностью пользовались шлицевые отвертки, имеющие долотообразное лезвие шириной с головку винта. Многие люди используют отвертку с плоским лезвием для винта с головкой Phillips. Этот тип отвертки менее подходит, так как он соскальзывает в сторону при приложении большого давления. Слоты не так популярны, как в наши дни, но все же используются для некоторых приложений.
2. Головка Phillips (крестообразная)
Купить в
Головка Phillips используется почти во всех областях, от мебели до многих бытовых приборов. Генри Филлипс изобрел в 19 веке механические отвертки для использования в большинстве отраслей промышленности. С головкой Phillips проблема соскальзывания решена, так как отвертка вставлена в головку винта.
Этот тип отвертки никогда не заменяет шлицевую, но не является наиболее предпочтительной отверткой. Отвертка с крестообразным шлицем есть почти у каждого в наборе инструментов, так как она очень популярна.
3. Torx (версия Torx plus, версия Torx с защитой, звезда)
Купить по адресу
Torx изначально использовался в целях безопасности, но теперь он используется во многих приложениях. Головка отвертки закруглена в виде звезды или цветка, чтобы выдерживать высокий крутящий момент. В настоящее время приводы Torx в основном используются в бытовой технике и в сфере безопасности из-за их эффективности. Клиентам сложнее разобрать винты Torx.
4. Шестигранник (шестигранный ключ, шестигранник, шестигранник, защитный шестигранник)
Купить в
Hex — необычный тип отверток, но в последнее время он набирает популярность. Шестигранный ключ не имеет ручки или захвата. Они представляют собой небольшой шестигранный металлический стержень, согнутый в L-образную форму без головки. Hex часто поставляется бесплатно с упакованной мебелью.
Шестигранные ключи обычно используются при обслуживании велосипедов, но теперь они также стали популярными для мебельных компаний, таких как IKEA и других производителей бытовой техники. Специальная защищенная версия шестигранного ключа используется в областях с высоким уровнем безопасности, таких как обслуживание тюрем. Отвертки с шестигранной головкой имеют рукоятку или рукоятку, которой нет в шестигранном ключе.
5. Робертсон (Квадратная головка)
Купить в
Robertson — наименее известные отвертки, очень популярные в стране своего происхождения, Канаде. Этот тип отверток имеет самый высокий крутящий момент, чем все типы приводов.
Долговечность винта с квадратной головкой сделала его наиболее предпочтительным для автомобильной и мебельной промышленности. Эта головка отвертки с квадратной головкой теперь широко используется в наборах отверток, и с постоянно растущей популярностью этих типов отверток она скоро станет популярной на американских рынках.
Вот еще несколько различных типов отверток.
Существует множество типов головок винтов, кроме шлицевых, крестообразных, шестигранных и Torx. Здесь мы должны предоставить информацию о некоторых специальных типах отверток. Если вы видите отвертки, все отвертки выглядят одинаково, только кончик у них разный.
6. Головка сцепления (бабочка)
Купить в
Конструкция винтов с головкой сцепления претерпела некоторые изменения за последние годы. Прорези выглядят как галстук-бабочка, а в старых версиях посередине была круглая выемка. Типы отверток с головкой сцепления в основном используются в автомобильной промышленности и очень популярны на старых автомобилях GM.
Головки обеспечивают лучший крутящий момент, а также совместимы со шлицевыми приводами.
Головка сцепления также имеет защитную версию, которая прорезана в одну сторону, и ее очень трудно снять. Эти винты в основном используются там, где не требуется постоянное техническое обслуживание, например, на автобусных станциях и в тюрьмах.
7. Фрирсон (Рид и Принц)
Купить в
Отвертка Frearson похожа на крестовую, но это не так. Первое отличие состоит в том, что у Фрирсона острый наконечник, а у Филлипса — закругленный. Кроме того, угол наконечника составляет 45 градусов, что означает использование одной отвертки Frearson для винтов Frearson любого размера и для многих винтов Phillips.
Форма помогает отвертке Frearson создавать больший крутящий момент, чем отвертка Phillips, что помогает использовать ее в морском оборудовании и в определенных областях, требующих точности.
8. Шестигранник (шестигранная отвертка)
Купить в
Шестигранная головка очень полезна во многих производственных отраслях. Этот тип отвертки выполнен в виде гнезда, а не лезвия или наконечника, и поэтому он работает как торцевой ключ.
Преимущество использования шестигранной головки заключается в том, что момент для достижения утопленного болта. У торцевого ключа есть рукоятка, которая перемещается параллельно поверхности, в которую встроен болт, и требует дополнительного пространства для поворота. С прямой усадкой и рукояткой затвор требует меньшего зазора для поворота. Он подходит для приложений с низким крутящим моментом, но должен использовать обычную трещотку с гнездом.
9. JIS (Японский промышленный стандарт)
Купить в
Мировой технологический лидер требует очень высоких стандартов. JIS (японский промышленный стандарт) похож на головку Phillips, но имеет конструкцию, препятствующую выскальзыванию.
Шурупы JIS можно увидеть в основном в продуктах, произведенных в Японии. Этот привод можно использовать на винтах Phillips или Frearson. Но это может повредить голову. Винты JIS можно определить по небольшой метке или точке рядом с прорезью.
10. Pozidriv (Pozi или Pozidrive)
Купить в
Pozidrive — это обновленная версия головки Phillips с четырьмя дополнительными линиями, расходящимися от центра. Отвертки этого типа имеют тупой наконечник и небольшие ребра на лезвии между основными гранями, что увеличивает крутящий момент и снижает риск выскальзывания.
Pozidriv и Phillips похожи по конструкции, но увеличивают риск повреждения головки винта. Отвертки Pozidriv имеют меньше шансов вывернуться, но процесс изготовления винтов требует почти двухэтапного процесса. Что затрудняет замену головки Phillips.
11. Гаечный ключ (с просверленной головкой, свиной нос, змеиные глаза)
Купить в
Отвертка типа Spanner предназначена для защиты от несанкционированного доступа. Винты с плоской головкой имеют два закругленных отверстия на противоположных концах головки, что затрудняет их удаление без соответствующих инструментов.
Благодаря функции повышенной безопасности вы можете увидеть отвертку типа Spanner для технического обслуживания, например, в метро, автовокзалах, лифтах, общественных туалетах и т. д. У нее плоское лезвие с двумя выступающими концами на конце.
12. Треугольник (TA)
Купить в
Имеет треугольную форму и в основном используется в электронике, игрушках, а также в бытовой технике. Дизайн затрудняет его подделку и повышает безопасность. Его можно поворачивать с помощью шестигранника, что делает его менее популярным типом отверток.
Другой вариант Tri-angle — tri-point-3, имеет закругленные края, что устраняет проблемы с безопасностью. Размер этого треугольного префикса TA.
13. Tri-Point (3-контактный, Y-образный, Y-образный наконечник)
Купить в
Tri-point имеет лезвие с тремя лезвиями, установленными по оси Y, и все они расположены под углом 120 градусов. Этот тип винта очень популярен в портативной электронике, и его очень сложно закрутить без подходящей отвертки. Винты Tri-Point в основном используются в продуктах Apple, портативных игровых системах Nintendo и других подобных устройствах. Редко встретишь в крупной электронике или в неэлектронике.
14. Трехкрылый
Купить в
Tri-wing имеет вертушку, а головки винтов имеют треугольное гнездо с тремя прямыми крыльями, следующими за каждым краем по часовой стрелке. Первоначально он был разработан для аэрокосмической техники, но теперь используется в бытовой электронике. Существует еще один вариант с левой резьбой, и для направления резьбы используется тот же драйвер.
Это список различных типов отверток. В этот список мы включили различные типы отверток.
Теперь давайте посмотрим на различные типы конструкции хвостовика или рукоятки. Необязательно иметь их все. Иметь или не иметь, зависит от вашего хобби или профессии и всегда полезно знать об этом.
Электрический тип Отвертки
На рынке доступно множество типов электрических отверток. У каждого типа электрических отверток есть свои преимущества, например, нет необходимости применять ручной крутящий момент. Отвертки, такие как шуруповерт, силовая отвертка или автоматическая отвертка, могут выполнять сложную работу, например, щелчок, когда головка повреждена.
15. Работает от батареек
Купить в
Существует множество электроприводов, в которых в качестве источника питания используется батарея, что делает их очень компактными. Эти типы отверток не обладают такой же мощностью, как другие электроинструменты, и они экономят место.
16. Проводной
Купить в
Сетевые отвертки обычно не используются, так как требуется питание через провод. Вы можете легко найти отвертку сетевого типа на занятых рабочих станциях.
17. Беспроводной
Купить в
В беспроводных шуруповертах используется перезаряжаемый аккумулятор. Он имеет преимущества как проводных, так и аккумуляторных приводов. Но у него также есть недостаток, заключающийся в том, что он более громоздкий и замедляется при низком заряде батареи.
Биты электроприводов можно использовать в аккумуляторной дрели. Большинство электродрелей не реагируют на изменение сопротивления с такой же эффективностью, что может легко повредить головку шурупа.
18. Магнитный
Купить в
Магнитные отвертки набирают популярность и используются во многих отраслях промышленности. Магнитная отвертка имеет магнитный наконечник, который удерживает винт, и с его помощью вы можете вставлять или извлекать винт одной рукой. Имея такие преимущества, все больше и больше ручных отверток имеют магнитную функцию.
19. Храповой механизм
Купить в
Многие типы отверток имеют храповик. При этом водителю приходится крутить винт только в одном направлении (по часовой стрелке или против часовой стрелки), а направление задается на работе, что экономит время.
20. Прямоугольный
Купить в
Как следует из названия, многим отверткам приходится работать под прямым углом. Этот тип отверток помогает работать там, где нет места для прямой рукоятки. Это очень полезно в автомобильной и подобных областях.
21. Ювелирные (Очки, часы)
Купить В
Эти типы отверток подходят для работы с маленькими винтами в очках или карманных часах. Размеры Slotted и Phillip используются в большинстве случаев ювелирных изделий.
22. Компьютер (электронный)
Купить в
То же, что и ювелирные отвертки. Отвертки для компьютерных наборов очень точны, а также имеют широкий спектр типов лезвий. Известные и малоизвестные типы лезвий, такие как трехточечные и Torx, можно найти в наборе компьютерных отверток.
Использование отвертки зависит от области применения. Некоторые типы отверток известны, а некоторые имеют ограниченное применение.
🔔Надеемся, эта информация поможет вам. Больше новой информации нажмите кнопку уведомления и получайте регулярные обновления от Unbox Factory .
Теперь, если вы найдете эту информацию полезной, поделитесь ею со своими друзьями, семьей и коллегами.
Если вам нравится этот пост, сообщите нам об этом в комментариях ниже, если вы хотите добавить дополнительную информацию по этой теме, прокомментируйте информацию. Мы рассмотрим информацию, если она актуальна.
Спасибо, что прочитали.
Биты для отверток — Полное руководство
Биты для отверток — это инструмент для заворачивания шурупов, который можно установить на большинство сверлильных электроинструментов. Все винты имеют головку с таким контуром, что соответствующий наконечник отвертки может войти в нее таким образом, что приложение достаточного крутящего момента к отвертке вызовет вращение винта.
Каждая насадка для отверток имеет разные типы хвостовиков и наконечников, подходящие для разных винтов и областей применения – все они подробно описаны ниже.
Типы насадок для отверток
Все насадки для отверток имеют так называемый шестигранный хвостовик ¼ дюйма и подходят для любой дрели с шестигранным патроном со шпонкой, без ключа или ¼ дюйма (6,35 мм). Доступны три типа отверток.
Вставки для отверток
Вставки имеют очень короткий хвостовик, являются самыми дешевыми среди всех насадок для отверток и предназначены для фиксации в магнитном держателе бит.
Биты для шуруповерта
Биты Power предназначены для установки прямо в патрон дрели, но поскольку они имеют большую длину, стоимость замены немного выше.
Двусторонние биты для отверток
Двусторонние биты имеют биты для отверток на обоих концах (одного или разных типов). Потенциально они могут увеличить срок службы отвертки в два раза по сравнению со вставной или силовой насадкой при гораздо менее чем удвоенной стоимости. Однако важно отметить, что из-за особенностей их конструкции они не подходят для патрона с шестигранной головкой ¼ дюйма (6,35 мм).
Milwaukee, набор из 64 бит для ударной отвертки Проверить последнюю цену
Makita Набор бит для магнитной отвертки Impact-X, 100 шт. Проверить последнюю цену Типы насадок
На рынке представлено множество различных типов насадок для отверток, но здесь представлен обзор наиболее распространенных.
При использовании инструментов для крепления с высоким крутящим моментом, таких как аккумуляторные ударные гайковерты, важно приобретать отвертки, рассчитанные на этот тип использования, чтобы обеспечить их долговечность.
Биты Phillips
Это самый распространенный тип бит для отверток в Австралии; главным образом потому, что они вращают самый популярный тип винта. Отвертка Phillips, созданная Генри Ф. Филлипсом, была специально разработана таким образом, чтобы выворачиваться, когда винт застрял, чтобы крепеж не повредил деталь или головку, а вместо этого повредил отвертку. Биты Philips очень похожи на крест и бывают разных размеров — № 000, № 00, № 0, № 1, № 2, № 3 и № 4 (№ 2 — наиболее распространенный). Ознакомьтесь с насадками для отверток Phillips
Биты Pozidrive
Отвертка Pozidrive представляет собой улучшенную версию отвертки Phillips с четырьмя дополнительными контактными точками. Эти точки снижают вероятность выскальзывания долота, что позволяет приложить больший крутящий момент. Эта конструкция также обеспечивает большую рабочую поверхность и снижает износ. Они бывают трех основных размеров — № 1, № 2 и № 3 (№ 2 снова является наиболее распространенным).
Биты со шлицем
Винты со шлицем уже не очень распространены, но раньше они были самым популярным типом винтов. Однако наконечники отверток по-прежнему изготавливаются для них, и размер винта, который они закручивают, определяет их размер. Однако их не часто можно увидеть в приложениях, где будет использоваться электроинструмент, поскольку отвертка имеет тенденцию выскальзывать из головки и потенциально может повредить окружающий материал.
Биты Torx
Биты Torx имеют форму шестигранной звезды и используются во всем, от автомобилей до бытовой электроники. Они лучше сопротивляются выворачиванию, чем крестовые или шлицевые биты, и были специально разработаны с этой целью благодаря усовершенствованиям инструментов для автоматического завинчивания с ограничением крутящего момента. Размеры варьируются от T1 до T20.
Биты Torx с защитой от несанкционированного доступа
Биты Torx с защитой от несанкционированного доступа представляют собой вариант стандартных бит Torx. Вместо того, чтобы быть сплошными, они имеют отверстие в центре для размещения винтов безопасности и предотвращения использования стандартных бит Torx. Как правило, они используются для всего, к чему люди не хотят, чтобы у вас был доступ, и размеры снова варьируются от T1 до T20.
Внутренние шестигранные насадки
По сути, шестигранный ключ, который можно вставить в дрель. Эти шестигранные насадки обычно используются при сборке мебели своими руками и в местах, где окружающие препятствия ограничивают доступ к шестигранному ключу. Стандартный размер большинства винтов с шестигранной головкой составляет 5 мм.
Насадки с квадратным углублением
Насадки с квадратным углублением (также известные как насадки Робертсона) были изобретены в 1908 году П.Л. Робертсон, канадец. Головка имеет небольшой конус, что значительно облегчает установку биты и удержание винта на бите. Они намного надежнее, чем крестовые и шлицевые биты, если вы пытаетесь избежать кулачка, но в наше время их постепенно заменяют шестигранными битами. Эти биты можно найти в размерах № 1, № 2 и № 3.
Гайковерты
Гайковерты похожи на шестигранные биты, за исключением того, что они надеваются на соответствующие винты (в данном случае тек-винты), а не в них. Они бывают трех основных размеров – ¹/₄”, ⁵/₁₆”, и ³/₈”. Иногда эти размеры будут немного малы для винта под рукой. В этом случае вам может потребоваться гайковерт с метрической резьбой (т. е. вместо гайковерта ³ / ₈” (9,38 мм) вам может понадобиться гайковерт 10 мм). Они идеально подходят для управления крутящим моментом в приложениях, где используются ударные инструменты.
Биты для гипсокартона
Биты для гипсокартона представляют собой крестовые отвертки с металлическим кольцом вокруг них. Это кольцо расположено чуть ниже конца крестообразной насадки, и при завинчивании винта оно прижимается к материалу и не дает винту ввинчиваться ниже поверхности материала.
Биты Torq
Биты Torq очень похожи на биты Phillips, но каждое плечо их крестообразной формы смещено относительно противоположного. Это защищенный от несанкционированного доступа тип винтового привода, который чаще всего используется в аэрокосмической отрасли.
Биты Tri-Wing
Как следует из названия, биты Tri-Wing имеют три равномерно расположенных слота и в основном используются в бытовой электронике, чтобы препятствовать ремонту дома. Они доступны в размерах от №1 до №4.
Насадки для гаечного ключа
Насадки для гаечного ключа, также известные как «змеиные глаза», вставляются в соответствующие винты с помощью двух маленьких круглых симметричных штифтов. Это биты безопасности и бывают размеров № 4, № 6, № 8 и № 10.
Трехлопастные насадки
Трехлопастные насадки также известны как TP3 ^® Bits и все чаще используются в бытовой электронике, защитных дверях и многих других устройствах с защитой от несанкционированного доступа.
Переходники для головок
Переходники для головок позволяют прикреплять головки к дрели, позволяя затягивать гайки или винты, размер которых слишком велик для гаек. Чтобы соответствовать большинству типоразмеров головок, они доступны в трех основных типоразмерах: ¹ / ₄«, ³ / ₈» и ¹/₂».
Гарантии производителя не распространяются на неправильное использование или злоупотребление розетками, и если ваша розетка сломается в результате использования в электроинструменте, это считается неправильным использованием. Для крепления с высоким крутящим моментом доступны специальные головки, называемые ударными головками.
Milwaukee, набор бит для ударной отвертки, 64 шт. Проверить последнюю цену0003
Kincrome K21010 Набор из 81 насадок с магнитным ударным шуруповертом
Биты для отверток Советы по эксплуатации
Следующие советы сохранят срок службы ваших винтов и насадок для отверток, а также повысят вашу эффективность.
- Во избежание соскальзывания и/или отрыва головки винта сильно надавите на насадку и держите ее точно на одной линии с винтом.
- Идеально иметь дрель с триггером переменной скорости, так как это чрезвычайно полезно с точки зрения точности, если ваша дрель может развивать очень низкие скорости.
- Электроинструмент с муфтой (например, аккумуляторная отвертка или аккумуляторная дрель) еще лучше, так как вы можете заранее выбрать глубину забивания.
Средства индивидуальной защиты (СИЗ) всегда должны быть надеты при работе с электроинструментом. Для получения дополнительной информации о средствах индивидуальной защиты и безопасности электроинструмента нажмите здесь.
Было ли это руководство полезным? Что-нибудь упущено? Есть ли какие-то улучшения, которые можно было бы сделать? Пожалуйста, найдите минутку своего времени и нажмите здесь, чтобы оставить свой ценный отзыв.
« Вернуться к аксессуарам | Перейти к шлифовке и полировке »
Типы бит и типы бит отверток | Плюсы и минусы
Производители изготавливают отвертки, подходящие для самых разных типов насадок. Они бывают разной длины, захвата и стиля — все для того, чтобы они отлично скрепляли винты. Но какие типы отверток вы используете для каких целей и какие из них работают лучше всего? Мы попытаемся пройтись по каждому — даже по специальным битам — и дать вам плюсы и минусы, чтобы вы могли понять каждый и выбрать лучшие биты для своего приложения.
Помните, когда все винты были прорезаны? Слава Богу за инновации!

Как получить необходимые биты
Как вы знаете, отвертки и биты можно приобрести как по отдельности, так и в наборах. Для лучшей сделки мы рекомендуем приобрести хороший набор бит, чтобы собрать надежную коллекцию крепежных деталей для отверток. Один набор, который нам очень нравится, включает набор универсальных бит Wurth Zebra, но вы также можете найти менее дорогие решения для винтовых бит.
Наличие всех типов насадок гарантирует, что вы будете готовы к большому разнообразию креплений, с которыми вам, вероятно, придется столкнуться. Конечно, вам придется иметь дело не только с широким разнообразием типов винтов и крепежных деталей, но и с тем, что большинство из них также имеют несколько размеров. Использование правильных типов бит отверток для их надлежащего применения гарантирует, что вы не повредите крепеж. Это также способствует ускорению работы. Имейте это в виду, когда покупаете лучший набор отверток, чтобы вы могли работать с множеством винтов и крепежных деталей на рабочей площадке.
Примечание редактора: Прочтите нашу статью о лучших наборах отверток, чтобы получить наши лучшие рекомендации.
Описание типов насадок для отверток
Различные наконечники для отверток изготавливаются по разным причинам. Некоторые из них запатентованы, потому что они предлагают уникальное решение для удержания биты на месте — другие просто лучше подходят для применения, для которого они предназначены. По нашему мнению, самая важная причина для использования определенного типа шурупов — это хорошее сцепление с крепежом.
Важнейшее значение имеет посадка и сцепление
Наконечник отвертки или отвертки всегда должен плотно входить в крепежный элемент, чтобы не соскальзывать при повороте крепежного элемента (как на низких, так и на высоких скоростях, в зависимости от применения). Ударные отвертки особенно хорошо удерживают соединение биты с крепежом при правильном использовании.
Вот краткий обзор некоторых наиболее распространенных типов винтов и крепежных деталей, которые вы должны иметь в своей коллекции, а также отвертки, которые к ним подходят:
Насадки с крестообразным шлицем
Наиболее распространенным типом крепежа является насадка с крестообразным шлицем № 2, но здесь мы даже видели адаптацию. Название «Филлипс» происходит от имени его изобретателя Генри Ф. Филлипса в 1930-х годах. Эти типы отверток имеют заостренный наконечник с крестообразным шлицем, который соответствует самоцентрирующемуся винту с крестообразным шлицем. Хотите верьте, хотите нет, но головки Phillips изначально были спроектированы таким образом, чтобы отвертка выходила наружу, чтобы предотвратить чрезмерное затягивание!
Профессионалы
Обыденность
Недорогой
Минусы
Легко выдвигается
Прочтите нашу статью Что такое Cam Out, чтобы узнать больше.
Биты Phillips и Pozidriv
Подобно битам Phillips, Pozidriv предлагает еще четыре точки контакта, которые еще более надежно захватывают винты для защиты от выскальзывания. Шурупы и биты Pozidriv кажутся популярными за рубежом, но теперь мы видим, как они появляются на рынке США… и нам это нравится!
Биты для отверток со шлицем или плоской головкой
Шлицевые или плоские термоотвертки, один из старейших типов отверток, появившихся в начале 1800-х годов. Этот тип насадок для отверток работает с винтами со шлицем, которые имеют прорезь в верхней части головки.
Выбирая размер отвертки с плоским лезвием, всегда следите за тем, чтобы кончик соответствовал ширине крепежной детали, а бита подходила плотно. Если отвертка с плоской головкой или бита шатаются в винте, вы можете соскользнуть прямо с головки.
Преимущество этого винта заключается в его простоте. Все остальное представляет собой явный недостаток. В общем, большинство профессионалов стараются не использовать их без крайней необходимости. Можете ли вы угадать, где вы чаще всего их находите? Если вы угадали «крышки выключателя света» или «крышки розеток», вы были правы!
Pros
Декоративный
Commonplace
Недорогие
CONS
Все остальное
HEX или Allen Head Vints Winds и BITS
9002 Wis. Ссылка на HEX HEAD VINTS HEADS. Это полезный тип застежки из-за того, насколько эффективно они ограничивают скольжение. Биты с внутренним шестигранником или шестигранником часто используются в мебели, но даже в автомобильной промышленности они используются. Мы также находим эти типы отверток на велосипедах.
PROS
Commonplace
Недорогие
Ручки Среднего и высокого крутящего скважины
CONS
CAN OUT при более высоком круговом плате
Метрический и SARES SUSESS SUTIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING SUPPLIPPING OFTINGINGS
33. Биты Plus Bits
Винты и биты с головкой TORX также часто называют битами Star. Эти шестигранные насадки противостоят проскальзыванию или выпадению лучше, чем шлицевая головка или головка с крестообразным шлицем. Фактически, биты с головкой TORX и отвертки были специально разработаны для предотвращения этого.
Плюсы
Хорошо справляется со средним и высоким крутящим моментом
Минусы
Может сниматься при больших нагрузках
Обычно дороже дизайн и квадратные края. Это привело к увеличению площади контакта с поверхностью. Из многих типов отверток, представленных на рынке, Torq Plus может быть самым цепким и стабильным. Что еще больше усложняет ситуацию, так это то, что биты Torx Plus имеют всего 5 лепестков вместо 4.
Плюсы
Хорошо справляется с высоким крутящим моментом
Минусы
Обычно дороже
Встречается реже разнообразные места. Ведущее место могут занимать как раз электрические коробки и щиты, где они кажутся почти повсеместными.
Некоторые производители палубных шурупов также используют этот тип привода, особенно с шурупами из нержавеющей стали. Застежки из нержавеющей стали, как правило, очень мягкие, если вы покупаете неправильный тип. В обычных винтах с декоративной головкой также используются насадки с квадратным хвостовиком и очень маленькая головка для зенкования в шкафах.
Pros
Commonplace
Недорогие
ручки среднего крутящего момента
Отлично работает для меньших размеров головы (отделка винтов)
Cons
CAN CAN Out Out Highte Purque Loads (Cheque Stainless
CAN CAN Out Out Highte Purque Loads (Cheque Stainless
CAN CAN Out Out Highte Purque Loads (Cheak Stainless) Биты с квадратным хвостовиком
Биты с тройным квадратным хвостовиком в основном используются в немецких автомобилях. Мы находим их на BMW, Mercedes, VW, Audi, Porche и других немецких автомобилях. Они действительно хорошо работают для приложений с высоким крутящим моментом, таких как болты головки блока цилиндров и компоненты, используемые в трансмиссии.
Тройной квадратный крепеж обычно изготавливается из закаленной стали, а также подвергается отпуску. Это делается для того, чтобы они могли выдерживать требуемый крутящий момент без снятия звездочек.
Pros
Отличная возможность высокого крутящего момента
CONS
Дорого
Менее использование на рынке США в стороне от немецких автомобилей
Triple Square Vs Double Hex Bits
Double Hex
Triple Pres шестигранные диски со смещением. Он может приводиться в действие стандартными шестигранными ключами. Хотя форма напоминает тройной квадрат, на самом деле это несовместимо. Он также намного легче снимается.
Хотя потенциально они могут выдерживать больший крутящий момент, чем стандартные шестигранные биты, они требуют лучшего качества сборки, чтобы избежать зачистки.

Отвертки. Виды и назначение | Как пользоваться отверткой

Выбираем отвертку

Конструкция отверток

Виды отверток

Разновидности по форме наконечника

Специальные отвертки

Разновидности по конструктивным особенностям

Советы по выбору отверток

Отвертка. Виды и устройство. Работа и применение. Особенности

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

По форме шлица наконечника отвертки делятся на:

Существует три вида шестигранных отверток, отличающихся формой наконечника:

Такая электрическая отвертка по своему устройству аналогична шуруповерту. Но имеются свои отличия:

Электрическая отвертка в комплекте также может иметь несколько различных наконечников для установки их в патрон.

Похожие темы:

Какие виды отверток выпускают современные производители

Конструкция инструмента

Виды отверток по форме наконечников и особенности их применения

Разновидности отверток по типу

Разновидности отверток по форме рукоятки

Дополнительные разновидности шлицев и бит на отвертках

Размеры отверток и их особенности

Какое отличие между наконечниками PZ и PH

Как выбрать отвертку или основные критерии по покупке необходимого прибора — советы

особенности и сравнение моделей ведущих производителей Виды отверток названия

Общая характеристика инструмента

Виды наконечника

Шестигранные и плоские отвертки

Крестовые отвертки

Разновидности крестовых отверток

Профессиональные отвертки

Обзор моделей

Требования к качеству

Виды отверток: что мы знаем об этом инструменте

Какие бывают отвертки: типы наконечников

Как выбрать отвертку: что указано в маркировке

Разновидности отверток: универсальный вариант

Конструкция отвертки включает в себя три основные части, которые изображены на рисунке:

По форме шлица наконечника отвертки делятся на:

Существует три вида шестигранных отверток, отличающихся формой наконечника:

Такая электрическая отвертка по своему устройству аналогична . Но имеются свои отличия:

Виды отверток и их назначение

Обычные типы отверток и их применение

Плоская головка

Philips

Torx

Отвертка Робертсона или квадратная отвертка

Pozidriv

Шестигранная отвертка или шестигранная отвертка

Offset

Подпишитесь на нашу рассылку

Часовщик

Головка сцепления

Frearson

Tri-point

Треугольник

Трехлопастная отвертка

Столярная отвертка

Болстер

Универсальная отвертка

Специальные типы отверток

Электрический

Крутящий момент

Сетевой

Аккумуляторный

Магнитный

Ювелирные изделия

Аккумулятор

Трещотка

Типы отверток и их применение

Шуруповерты

Сменная головка (многогранная)

Плоская головка

Филипс

Квадрат

Шестигранный ключ/отвертка

Ключ Torx/отвертка

Биты Фрирсона

Треугольник (ТА)

Три крыла
