Виды твердотопливных котлов — какие бывают твердотопливные котлы

03.08.2017

Сейчас современный рынок отопительных систем предлагает различные типы котлов, которые отличаются не только ценой, но и предназначены для разного топлива. Они имеют определенный коэффициент полезного действия, способ монтажа и прочие параметры. В последнее время особую популярность набирают альтернативные отопительные устройства. В их число попали и котлы, работающие на традиционных видах твердого топлива. Такая востребованность среди пользователей объясняется наличием ряда достоинств.

Чаще всего работа твердотопливных котлов формирует по принципу «верхнего горения». До момента попадания в топку кислород нагревается. Это позволит сократить количество отходов, полученных в результате горения (зола, сажа). Подается кислород сверху вниз, что дает возможность гореть исключительно верхнему слою твердого топлива, находящегося внутри топки. Постепенно огонь спускается ниже и доходит до нижнего слоя. Благодаря такому принципу достигается существенная экономия топлива и полностью контролируется процесс его сгорания. Эта технология позволяет топливу гореть достаточно продолжительное время и эффективно обогревать помещение.

Сфера применения у твердотопливных котлов очень обширная, ведь такой отопительный агрегат можно установить практически в любом объекте с водяным отоплением. С его помощью можно значительно сократить затраты на отопление. Они будут актуальны для обогрева:

• жилых домов;
• офисных помещений;
• производственных и промышленных объектов;
• детских садов, школ, больниц, музеев, театров;
• спортивных объектов и сооружений;
• складов и складских комплексов;
• теплиц;
• СТО (станций технического обслуживания).

Помимо массы преимуществ у таких котлов есть и свои недостатки. Ключевой минус – постоянный контроль процесса горения, чтобы не пропустить момент полного сгорания традиционного твердого топлива.

Но сейчас эту проблему удачно решили современные технологии, которые внесли изменения в конструкцию устройств, что позволило замедлить горение и увеличить КПД до показателей 90-95%. Сейчас у большинства моделей топливо, находящееся внутри топки, тлеет, а не интенсивно горит. Поэтому пользователю больше не нужно постоянно подкладывать древесину или другие виды твердого топлива.

Виды твердотопливных котлов: особенности

1. Пиролизные – ключевой составляющей их работы является дрова, рекомендуется древесина твердых пород. У таких отопительных приборов 2 камеры, где происходит процесс сгорания. Первая предназначена для первичного горения во время искусственной нехватки кислорода. Во второй камере осуществляется процесс догорания, что увеличивает продолжительность работы отопительного устройства на одной закладке топлива. Такие разновидности котлов отопления могут поддерживать горение от 6 до 10 часов, при этом КПД будет составлять 90%.
2. Пеллетные – для их работы необходима гранулированная либо прессованная древесина, или еще их называют пеллеты. У этого вида отопительных устройств есть специальный бункер, необходимый для загрузки пеллетов. Именно из него через шнек топливо постепенно поступает в середину топки. Процесс горения не нуждается в контроле со стороны человека, ведь розжиг полностью автоматизирован. Только от емкости бункера и количества пеллетов зависит продолжительность работы котла. Сейчас некоторые современные модели имеют специальную систему, задача которой состоит в пневматической подаче твердого топлива. Пользователю остается только загрузить в хранилище нужное количество пеллетов, которого хватит на весь сезон холодов. Но котлы этого вида работают исключительно на пеллетах.
3. Твердотопливные – используют для сжигания дрова и опилки. Сейчас на рынке можно встретить другие виды котлов на твердом топливе, которые работают на смешанном топливе (уголь + торф, дрова + уголь). Ключевая особенность подобных котлов – продолжительность горения одной закладки топлива может составлять как 12 часов, так и длится 2 дня.
   Эта возможность обеспечивается особой конструкцией, которую имеет камера сгорания. Начинает топливо гореть сверху, а потом огонь плавно спускается к низу. Одна закладка достигает примерно 50 кг. Минусов у подобных котлов нет, при этом для их работы подходят различные виды твердого топлива.

Где можно приобрести качественные твердотопливные котлы?

Интернет-магазина «Тепловик» предлагает купить твердотопливные котлы в Украине по оптимальной цене. Широкий ассортимент моделей, качественное обслуживание, 100% гарантия, возможность возврата в течении 14 дней и оперативная доставка позволят вам подобрать наиболее оптимальную модель.

Виды твердотопливных котлов

Все твердотопливные котлы можно разделить на две большие группы:

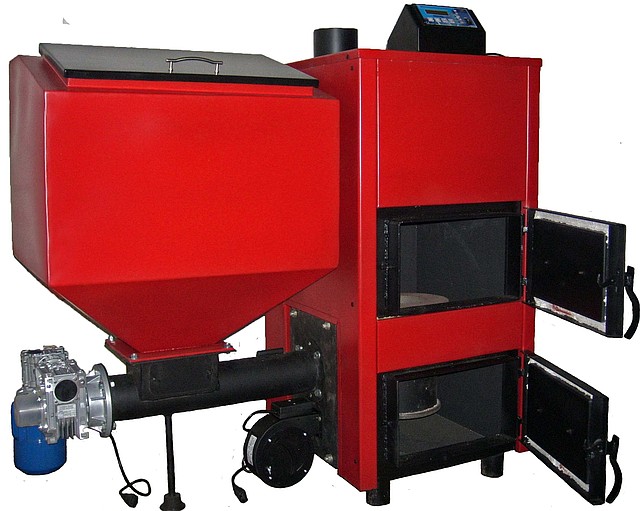

• Котлы с автоматической подачей топлива – пеллетные котлы или угольно-пеллетные. Твёрдое топливо используется в виде гранул (пеллеты) или угля мелкой фракции, которые загружаются в специальные бункеры и уже оттуда подаются в котёл по мере необходимости. Эти котлы имеют очень высокий КПД, автоматизацию и часто удалённое управление. К ним можно не подходить неделями (зависит от типа котла и объёма бункера), поэтому их ещё по инерции причисляют к котлам длительного горения, но по факту это уже самостоятельный тип котлов отопления.
• Котлы с ручной загрузкой топлива – используют в качестве топлива: дрова, отходы деревообработки, евродрова, древесные брикеты, торфяные брикеты, уголь и т.п.; которые в зависимости от конструкции, в свою очередь, можно условно поделить на 4 подгруппы. Главным отличием этих подгрупп является время сгорания одной закладки топлива:
  • традиционные твердотопливные котлы,
  • полуавтоматические твердотопливные котлы,
  • пиролизные,
  • котлы длительного горения.

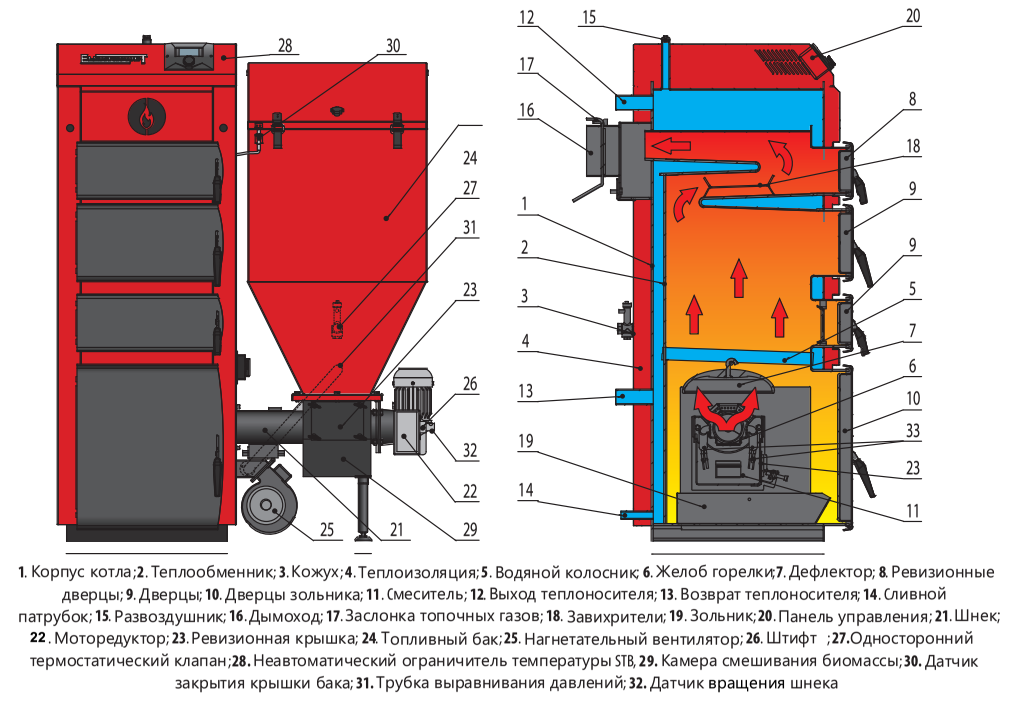

Котлы с автоматической подачей топлива

Производство гранулированного древесного топлива началось в 1970г в США. После этого отопительные устройства, использующие древесные гранулы, из простейших устройств вследствие постоянных модернизаций превратились в автоматизированные котлы с точной оптимальной дозировкой топлива, системами контроля горения, безопасности, с удалённым доступом и ещё всевозможными «наворотами». При этом есть и простые пеллетные котлы для решения врЕменных проблем с отоплением при оформлении или переходе на газовое магистральное отопление.

В качестве топлива для автоматических котлов используются не только древесные пеллеты, но и уголь, щепа древесная. Котлы, которые могут использовать в качестве топлива пеллеты и уголь, называются пеллетно-угольные или угольно-пеллетные, в зависимости от типа основного вида топлива. Выпускаются и многотопливные котлы, например, пеллеты-дрова. Для таких котлов в качестве основного топлива используются пеллеты, при отсутстви пеллет в качестве дополнительного – дрова. Необходимо понимать, что для сжигания дров должна быть предусмотрена колосниковая решётка – вставляемая или уже встроенная.

Выбор типа пеллетного котла во многом зависит от района объекта отопления (рядом с мегаполисами Москва, Санкт-Петербург и т.д.) и от количества времени проживания на объекте отопления (постоянно, в выходные, весенне-летне-осенний период). Для проживания наездами в выходные и периодичный периоды идеально подходит система с пеллетным и электрическим котлом с удалённым управлением. Электрокотёл работает по ночному тарифу по графику и температуре помещения, а пеллетный включается удалённо заблаговременно перед приездом для комфортной протопки. Если у Вас нет ночного тарифа, то стоит этот момент уточнить. Оформление и установка двухтарифного электросчётчика стоит несравнимо дешевле отопления и это всё окупится. Для пеллетного отопления с постоянным проживанием возможно использовать и простой котёл без больших бункеров и длительных необслуживаемых периодов.

Котлы с ручной загрузкой топлива

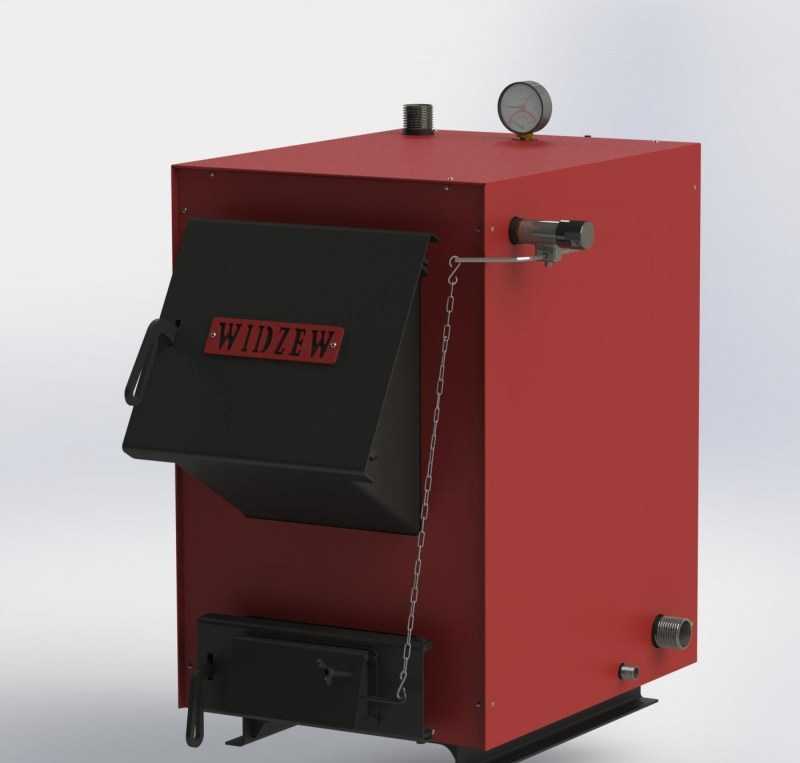

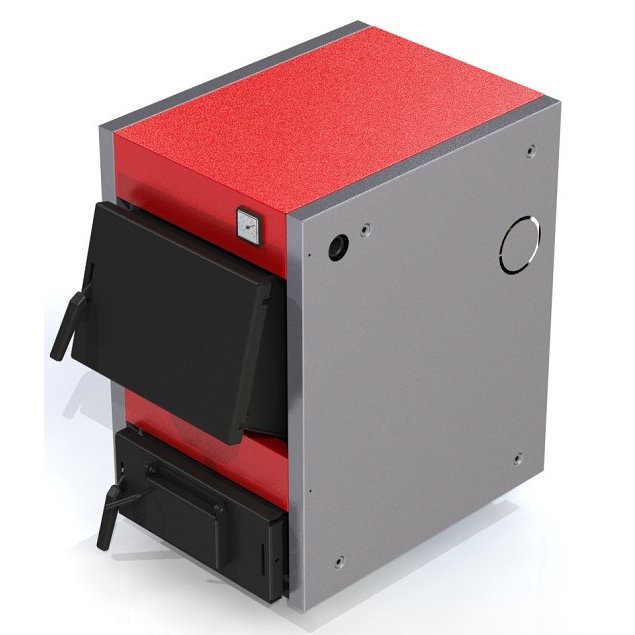

1. Традиционные твердотопливные котлы.

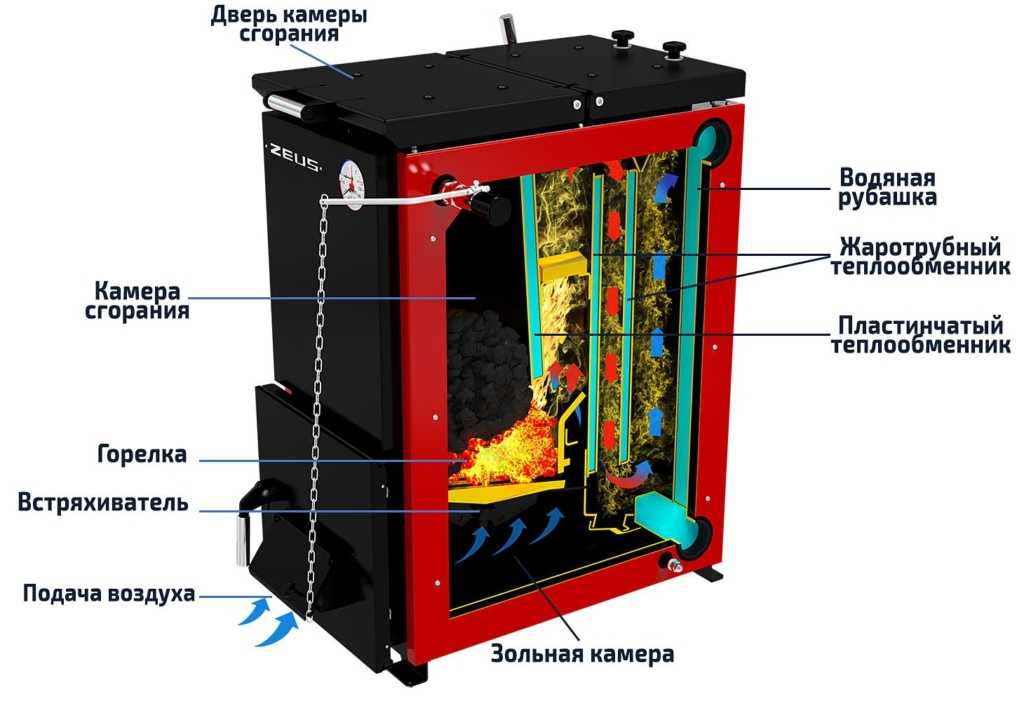

Выпускаются с прошлого века и за это время не претерпели революционных изменений. Топка находится в нижней части котла, это самая «горячая» его часть. Основными недостатками традиционных твёрдотопливных котлов считаются их частое обслуживание (2-6 раз в сутки требуется дозакладка топлива) и малая глубина регулирования мощности, т. е. котёл всегда выдаёт в дом 50-70% от своей тепловой мощности. Например, котёл мощностью 24 кВт не может производить менее 12-17 кВт тепла, даже если вашему дому не нужно столько тепла в данный момент времени. Естественно, топлива расходуется тоже больше, чем нужно, КПД низкий. При недостаточности теплосъёма возможно закипание котла. Зато у традиционных твердотопливных котлов есть и свои преимущества. Это невысокая цена, возможность сделать энергонезависимую систему отопления (хотя, это сейчас мало актуально), простая обвязка котла.

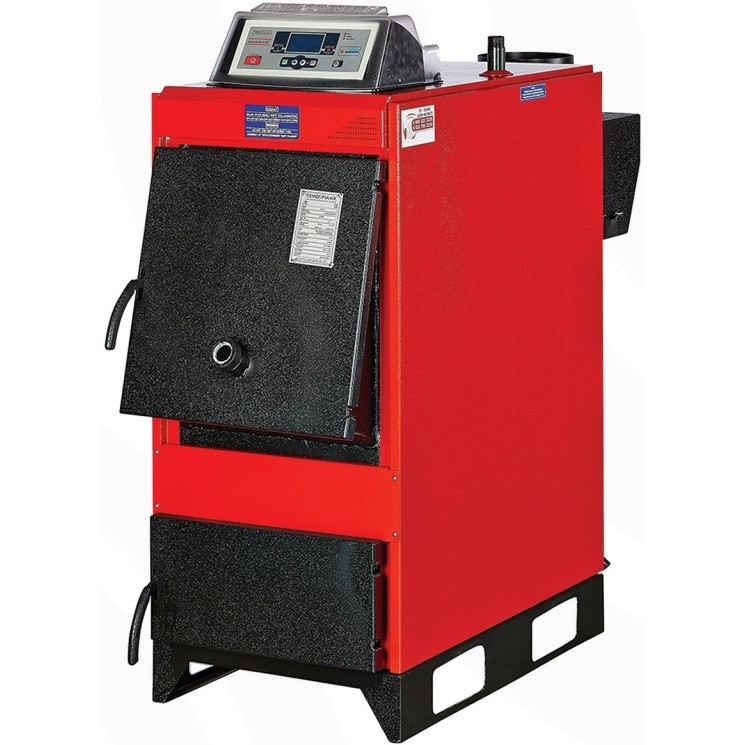

2. Полуавтоматические твердотопливные котлы. Это классические твердотопливные котлы, но с установленной автоматикой для контроля температуры подачи теплоносителя посредством вентилятора наддува, управления котловым насосом или насосом системы отопления, а также часто в контроллерах присутствует функция контроля температуры бойлера косвенного нагрева ГВС. Ражигаете топливо, включаете запуск контроллера, происходит нагрев теплоносителя, при приближении к температуре уставки вентилятор выключается или включается его модуляция.

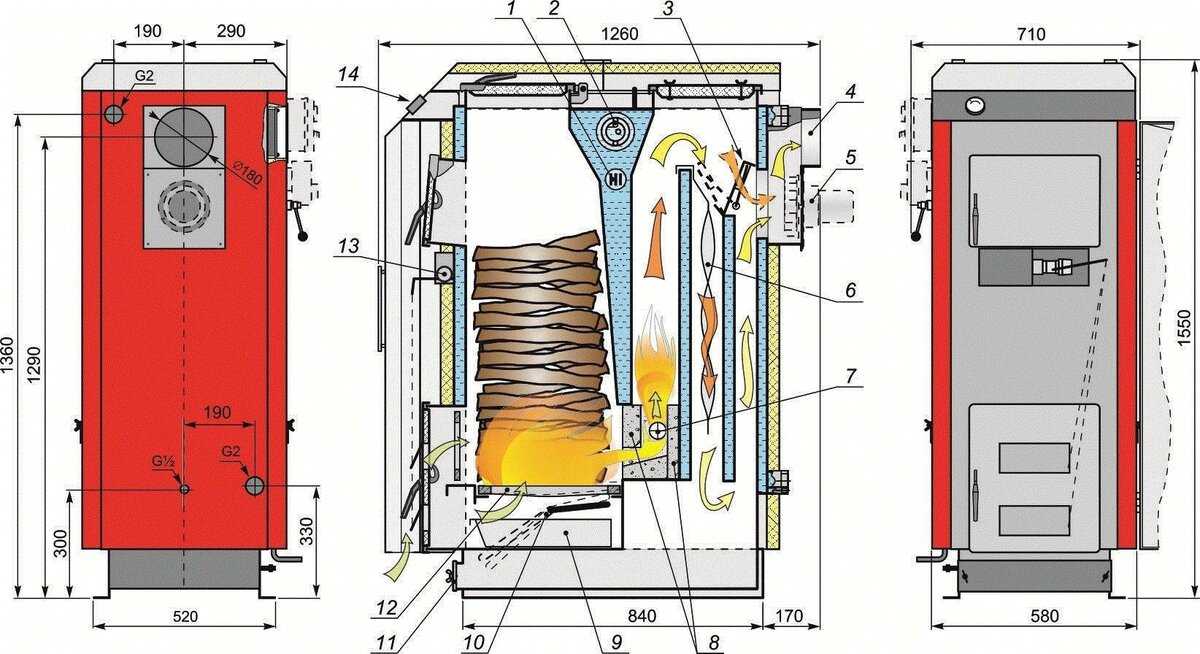

3. Пиролизные твердотопливные котлы. Уже относительно устаревший шаг в развитии твёрдотопливных котлов. Еще относительно недавнее время назад были популярными, но с развитием автоматизации потеряли свою перспективность. В работе этих котлов используется принцип сжигания не только топлива, как такового, а продуктов высокотемпературного разложения топлива – пиролизного газа. Не будем вдаваться в физику процесса, информации об этом достаточно много. Отметим преимущества, которые раньше «цепляли»: более полное сгорание топлива существенно повышает КПД котла, минимальное количество золы и сажи, обслуживать такой котёл нужно 2-4 раза в сутки. Однако, у котлов были, как общие недостатки (для устойчивой работы такого котла требуются специально высушенные дрова влажностью до 20%, сложность конструкции и использование специальных высокотемпературных материалов, высокая стоимость котла), так и несущественный прирост времени горения от одной закладки топлива без участия человека.

Всё это привело к поиску других вариантов отопления.
Подробнее про пиролизные котлы >>

4. Твердотопливные котлы длительного горения. К этому типу относятся котлы с:

• Очень большой топкой, т.е. котёл по конструкции обычный, но топка по размерам больше обычной и, соответственно, топлива туда входит намного больше, что увеличивает время разового сгорания. К ним относятся шахтные котлы, когда загрузочная камера в виде шахты с загрузкой топлива сверху.
• Котлы с нижним горением, когда горение происходит только в нижних слоях топлива, не затрагивая всю массу загруженного топлива. Розжиг происходит снизу. Например, котлы Пеллетрон Universal с технологией нижнего горизонтального сжигания.

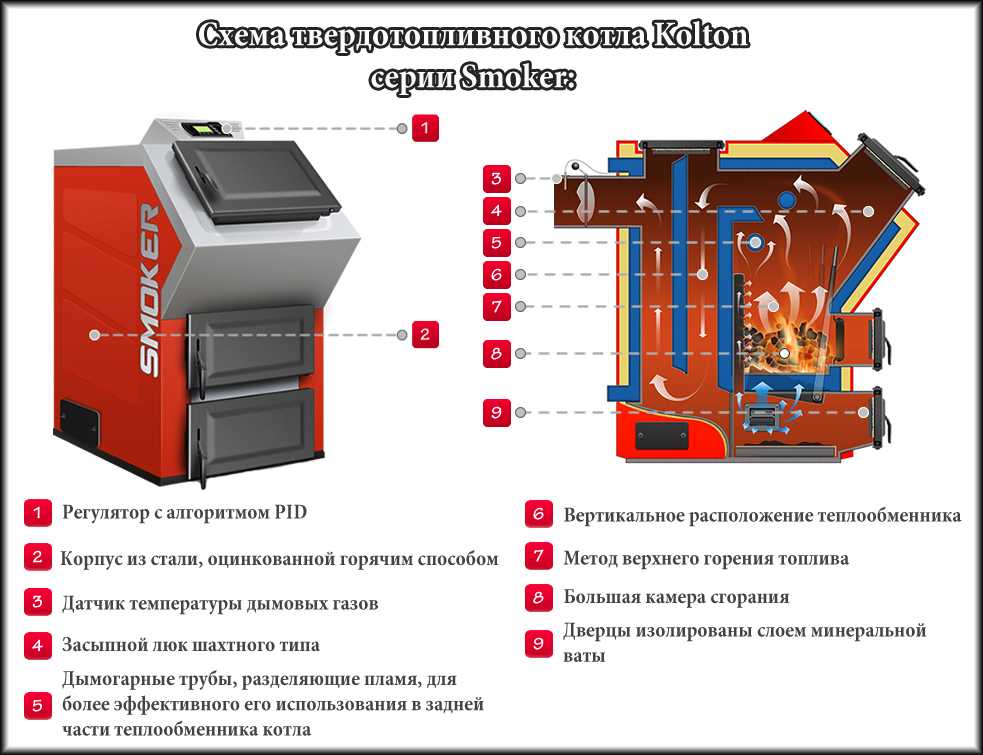

• Котлы с верхним горением, например, Стропува, когда горение происходит только в верхних слоях топлива, не затрагивая всю массу загруженного топлива. Розжиг и подача воздуха в зону горения происходят сверху, докладывать топливо во время горения нельзя.

Вариантов исполнения много, но смысл один — твёрдое топливо может выдать только определённое количества тепла. Невозможно одним поленом отопить дом в течении суток при -20°С. Для отопления дома негранулированным твёрдым топливом нужны либо увеличенная камера закладки топлива, либо работа совместно с другими источниками тепла (например, электрокотёл по ночному тарифу), либо горение в режиме тления.

Относительно использования режима горения твёрдого топлива в режиме тления – это очень экономичный, но в тоже время и достаточно опасный режим. В Европе он вообще запрещён, для твердотопливных котлов у «них» обязательно применение теплоаккумулятора (ТА) и это неспроста. Но в некоторых котлах, продающихся в России, он до сих пор он используется.
Например, это котлы Стропува и её производные. У них есть много плюсов, но есть и существенные минусы (как всегда в этой жизни – ничего не бывает идеального). В режиме тления из топлива выделяется очень много смол, которые при небольшой температуре дымовых газов откладываются на стенках дымохода.

И в определённый момент при искре этот дымоход может вспыхнуть, как свечка. Подобные котлы нужно использовать очень осторожно: с ежегодной очисткой домохода, использованием в качестве топлива, в основном, лиственных пород деревьев; эпизодическим выведением котла на максимум и т.д. Иначе, возгорание дымохода неминуемо. В любом случае, с этими котлами можно применять только дымоходы снаружи здания, если не хотите его потерять.

Самостоятельный Подбор котла отопления

Для тех, кто не определился в выборе твердотопливного котла, рекомендуем почитать статьи по теме:
• Отопление загородного дома | Виды отопления за городом.
• Котлы на твердом топливе.
• Твердотопливные котлы длительного горения для отопления частных домов.
• А также Топливо для твердотопливных котлов отопления.

Твердотопливные котлы | Hurst Boiler

Системы котлов HURST на биомассе увеличат вашу прибыль за счет сокращения или даже полной ликвидации затрат на энергию и утилизацию за счет сжигания возобновляемых источников топлива, также известных как биомасса.

Сорок лет проектирования и производства систем котлов, работающих на твердом топливе и биомассе, и более 10 000 установок по всему миру сделали Hurst самым популярным в отрасли котлом, работающим на твердом топливе.

Херст Boiler предоставляет своим клиентам поддержку и опыт, необходимые для проектирования, изготовление и монтаж полных твердотопливных котлов, начиная с системы хранения топлива за счет уменьшения выбросов выхлопных газов. Различные конструкции гибридных дровяных котлов подходит для применения в производстве пара высокого давления или горячей воды в диапазонах от 3 450 до 60 000 фунтов/час (3,4 мм БТЕ — 60 мм БТЕ) производительность от 100 до 900 пси.

Паровые котлы, водогрейные котлы, работающие на биомассе, и установки STAG с прямым нагревом для твердотопливных систем

Конфигурации с влажным и сухим топливом

Твердотопливные котлы Hurst специально разработаны для использования широкого спектра стандартных и альтернативных видов топлива для твердотопливных котлов и котлов на биомассе, например:

Сельскохозяйственная биомасса Волокно агавы Резервное топливо: газ и/или нефть Кора Щебень Куриный помет Уголь

Строительный мусор Скорлупа Топливо для свиней King Grass ТБО Бумага ПЛАНЕРА СВОЖДЕНИЯ

РИСА ГСУК РЕБКА СПАРКА РАЗДОВОВ СВОЙСТВА СЛУЖБА BAGASSE Сахарный тростник

Сервис

Hurst Coill Maintains. Полный штатный персонал, запуская топливо, а также запускает запуска топливных запуска, а также в целеустремленных запусках, а также в сфере зажигания, а также в целеустремленном обслуживании, а также в сплошных зажиганиях, а также в сплошных зажиганиях, а также в сплошных зажиганиях, а также в сплошных зажиганиях, а также в сплошных зажиганиях. обширная поставка запасных частей. Чтобы быстро реагировать на потребности наших клиентов, мы обслуживаем сложное оборудование, чтобы обеспечить последние улучшения в поддержке котлов, оборудовании, производстве, установке, устранении неполадок и помощи в эксплуатации. Наше стремление к качественному и быстрому обслуживанию непревзойденно.

Другие системы и компоненты на твердом топливе, поставляемые Hurst Boiler

• Деаэратор (системы подпиточной воды)
• Бункер для хранения угля
• Топливные конвейеры
• Нагнетательные вентиляторы и воздушные системы
& Воздушные системы
• Hurst Brand Refractories Автоматизированные системы управления
• Системы дозирования топлива
• Системы повторного впрыска золы
• Выхлопные патрубки и дымовые трубы
• Контроль и мониторинг выбросов
• Противопожарные двери и решетки
• Системы выдувания сажи

Универсальные, прочные, простые в эксплуатации конфигурации паровой установки, адаптированные к конкретным требованиям заказчика.

Мы также приветствуем нестандартные, экспериментальные и сложные заказы.

Мы вкладываем качество и надежность в каждую систему, потому что ничего меньшего не сделаешь. Наш многолетний опыт и приверженность нашим клиентам позволили разработать надежную систему, способную выдерживать непрерывную работу в суровых промышленных условиях.

Разработан, изготовлен и штампован в соответствии с требованиями Американского общества инженеров-механиков. Проверено и зарегистрировано в Национальном совете инспекторов по котлам и сосудам под давлением.

Описание типов котлов – без ума от тепла

Ручные многотопливные котлы на биомассе с ручной загрузкой.

  Многотопливные котлы с ручным управлением представляют собой первую линейку многотопливных котлов. У них нет электронных помощников для управления их работой, поэтому для работы не требуется электричество.

Они изготовлены из специальной стали толщиной 5-6 мм, с внутренней оболочкой и внешней изоляцией для максимальной эффективности.

Области применения этих дровяных горелок могут различаться, так как в принципе они нагревают воду. Важно помнить, что эти твердотопливные котлы требуют, чтобы оператор следил за их работой, поскольку отсутствует электронная обратная связь для управления сжиганием топлива или температура. Их короткие падения также являются хорошим показателем того, для кого они подходят. Если вы ищете твердотопливный котел на угле / дровах, который можно заполнять 1-3 раза в сутки, оставлять без присмотра, сжигать влажное топливо, то эти модели не для вас, они больше подходят для мастерской или жилого дома. пользователь может вручную контролировать засуху, температуру горячей воды и уровень топлива.

Для этих агрегатов требуется хорошая тяга из дымохода, так как нет дополнительного вентилятора.

Исходя из опыта использования, следует ожидать посещения этих многотопливных котлов каждые 1-3 часа и заправки через 4-7 часов (если размер машины был выбран правильно), хотя требуется очень мало обслуживания.

Полуавтоматические многотопливные котлы на биомассе с ручной загрузкой.

Эти полуавтоматические дровяные горелки, занимающие нишу между многотопливными ручными котлами и полностью автоматизированными котлами на пеллетах, являются идеальным решением для отопления для пользователей, желающих сжигать широкий спектр твердого топлива.

Имея сходство с котлами серии Manual, эти многотопливные горелки на дровах и угле оснащены интеллектуальным управлением вентилятором. Контроллер максимизирует выходную эффективность, активируя, среди прочего, циркуляционный насос и вентилятор принудительной подачи воздуха, что, в свою очередь, позволяет полностью использовать потенциал многотопливной системы. Чистые бытовые отходы, такие как картофельная кожура, теперь можно смешивать с различными видами топлива, такими как бревна, свежие или свежесрубленные бревна, уголь, стружка, гранулы, торф, дерн, садовые отходы и деловая древесина.

Интеллектуальное управление вентилятором позволяет использовать подход типа «наполни и забудь», эффективно используя объем топки, который является основным свойством полуавтоматических котлов. Глядя на блок WBI мощностью 50 кВт, реальное время заправки составляет около 10-16 часов, это связано с площадью загрузки топлива блока около 205 литров. Как только температура достигнута, горелка переходит в режим холостого хода, позволяя котлу кипеть и хранить несгоревшее топливо до 9 часов.0 минут, после чего он будет пропускать воздух, чтобы поддерживать себя в огне, пока снова не будет запрошена потребность в тепле.

Дальнейшее увеличение времени заправки топливом может быть достигнуто за счет добавления накопителя горячей воды, обычно известного как аккумулятор или буферный бак. Этот тип системы, хотя и не является обязательным для правильной работы котла, может обеспечить время заполнения до 72 часов в нормальных бытовых условиях.

Ассортимент полуавтоматических многотопливных котлов в настоящее время является бестселлером, они просты в использовании и действительно могут работать на нескольких видах топлива с характеристиками горения почти как у мусоросжигателя.

Применение котлов
Бытовые и коммерческие помещения, эти многотопливные котлы требуют ежедневного использования, имеют встроенный контроль температуры и могут использоваться в качестве прямого центрального отопления и замены жидкотопливных и газовых котлов для горячей воды.



Автоматические котлы на древесных гранулах, биомассе и многотопливные котлы с автоматической подачей.

Сжигание твердого топлива или пеллет из биомассы еще никогда не было таким простым и легким. Ассортимент наших автоматических котлов подходит для любого бюджета, все они предлагают качество и эффективность, они быстро становятся лучшим выбором для клиентов, которые ищут жизнеспособную альтернативу системам отопления на жидком и газовом топливе.

Наш ассортимент пеллетных котлов начинается с котлов на биомассе, они без излишеств делают то, что говорят, это зеленый диапазон TPBI. На шаг впереди желтые пеллетные котлы, они имеют лучшую отделку и примерно на 2% более эффективны по сравнению с серией TPBI.

На вершине ассортимента многотопливных пеллетных котлов у нас есть красная серия машин DPBI, они имеют превосходную отделку и оснащены различными электронными помощниками, включая сенсорный экран, самозажигание и модемный модуль GSM с возможностью подключения к центральному отоплению. и управление горячей водой с мобильного телефона или компьютера

Для пользователей в Великобритании и Северной Ирландии, которые хотят воспользоваться грантами MCS RHI, мы поставляем ряд котлов, имеющих право на грант PPBI. Поскольку LINE 1 и LINE 2 определяют уровень спецификации, для них требуется отдельный склад древесных гранул, размеры которого можно выбрать из раскрывающегося меню.

Все PBI, DPBI и TPBI могут работать на твердом топливе, что означает, что они могут сжигать бревна и топливо размером с бревно, включая кустарники, уголь, легкие бытовые и коммерческие отходы, это делается вручную и осуществляется через среднюю дверь этих машин. Время заправки для твердого топлива с ручной загрузкой составляет около 2-3 часов.

Ассортимент PPBI специально разработан для сжигания только древесных гранул.

Удаление золы обычно через 2-3 месяца, осуществляется через нижнюю дверцу, генеральная уборка каждые 3-4 месяца через верхнюю дверцу, процесс занимает 10-15 минут.

Используемое топливо
Через бункер – пеллеты, шлак, мелкий уголь, уголь, зерно (макс. размер 20x20x20 мм) форма.

Обогреватели помещений.

Многотопливные обогреватели — наше новейшее дополнение к многотопливным машинам, работающим на дровах и угле. Космические воздухонагреватели, работающие на жидком и газовом топливе, существуют уже некоторое время, однако их размер и их стоимость заставили потенциальных пользователей отвернуться и искать решение в другом месте.

Мы рады представить эти многотопливные дровяные горелки для обогрева воздуха и помещений на рынок Великобритании и предложить эти качественные коммерческие и бытовые отопительные изделия по очень конкурентоспособной цене и на долю необходимой площади по сравнению с конкурентов и их продукции.

Наш воздухо-воздушный обогреватель начального уровня TABI, зеленая серия, в базовой комплектации мощностью 30 кВт работает на большинстве доступных видов топлива, древесине, угле, древесных отходах, картоне и т. д., эта модель также имеет опцию повышенной мощности. мощность 70кВт. Обе модели доступны в многотопливной версии или в виде автоматической бункерной системы для подачи древесных пеллет или мелких угольных гранул, которую можно прикрепить снизу. Твердая конструкция без излишеств с очень небольшим количеством электроники, кроме вентилятора и термостата.

Красные многотопливные модели воздухо-воздушных обогревателей являются отличным решением для охлаждения воздуха на складах или на открытых площадках. Ассортимент DABI действительно может работать на нескольких видах топлива: при ручной загрузке топливом могут быть кустарники, древесно-стружечные плиты, древесина, уголь, пеллеты и другие, с большой топкой можно загружать не только большие куски, но и время перезарядки значительно увеличивается.

Желтые обогреватели используют другой подход, многотопливный котел на древесных гранулах и воздухонагреватель ABI использует пеллеты, а также твердое топливо для нагрева воды, которая циркулирует и является частью системы, а также внутренний теплообменник вода-воздух для работать как обогреватель помещения. Они промышленного размера и производительности, производя огромное количество тепла. Первичное топливо подается из установленного сбоку бункера, наполненного мелким горохом или древесными пеллетами, подается шнеком в топку и сжигается.

Жёлтые многотопливные обогреватели могут одновременно нагревать воду и воздух, поэтому возможна раздельная система отопления.

ВСЕ наши многотопливные воздуходувки изготовлены из качественной толстолистовой стали стандарта EN и имеют массу около 400 кг для нагревателя мощностью 30 кВт.

Используемое топливо
Через бункер – пеллеты, шлак, каменный уголь, уголь (макс. размер 20x20x20 мм)

Вручную — Бревна, кустарники, общие чистые отходы, пеллеты, уголь, древесные отходы в любом виде.
