Светодиодная лента | это… Что такое Светодиодная лента?

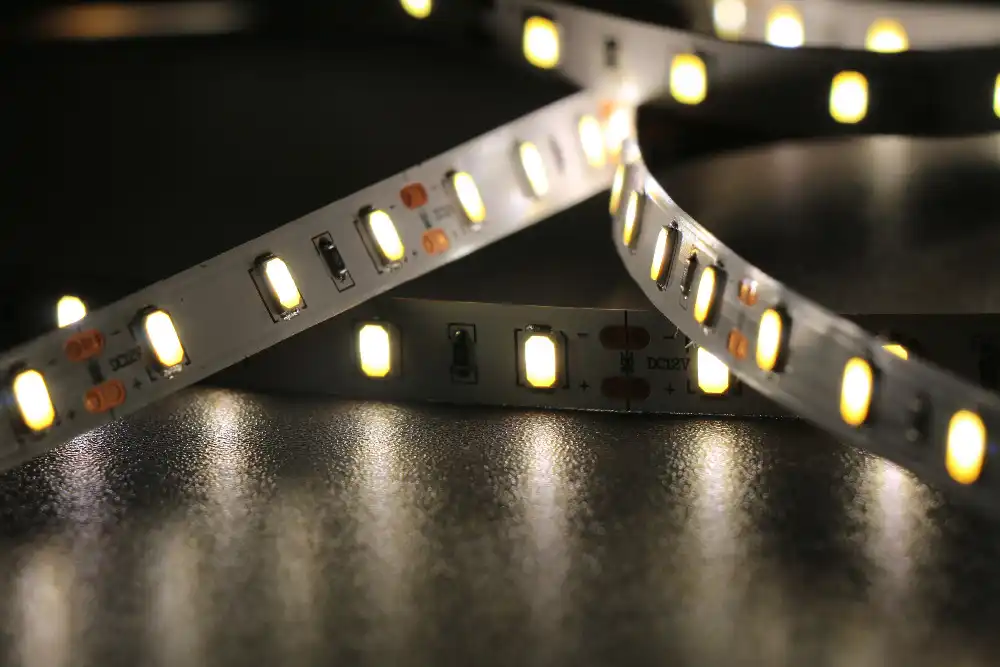

Светодиодная лента на светодиодах SMD3528, 120 светодиодов на 1 метр

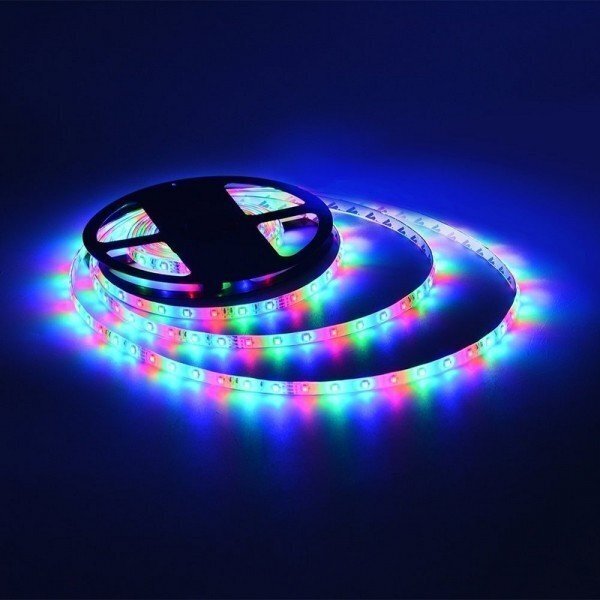

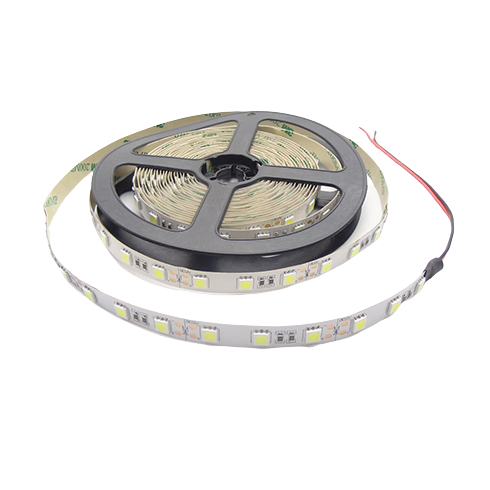

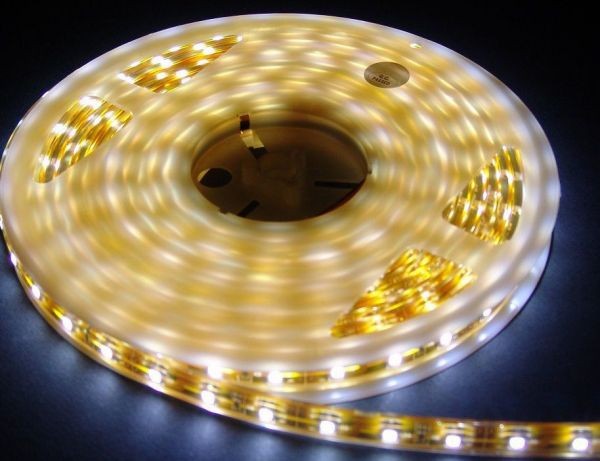

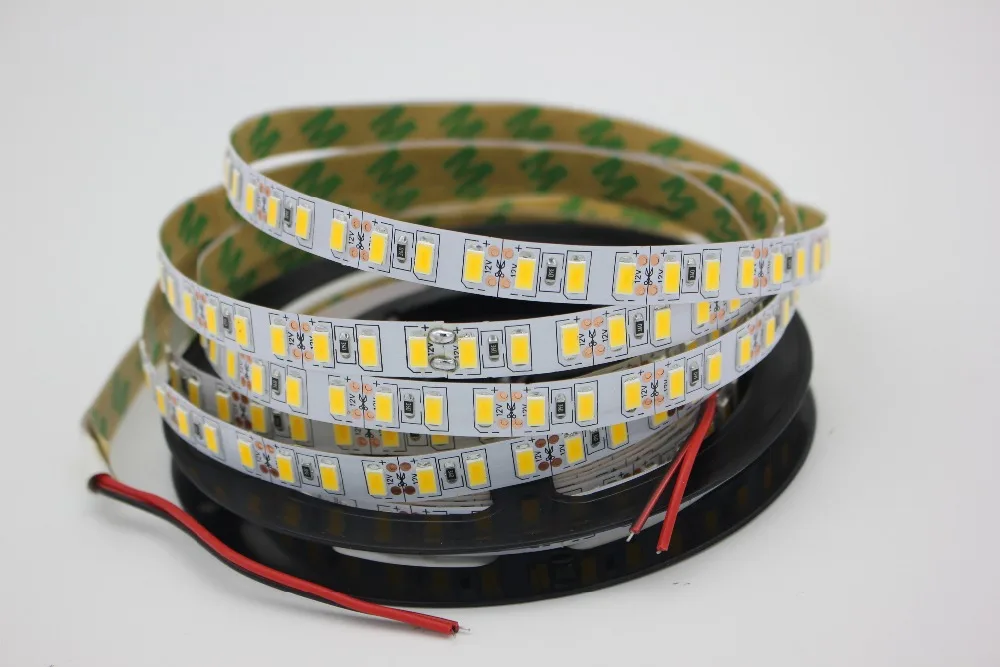

Светодиодная лента на бобине
Чип цветной (RGB) ленты

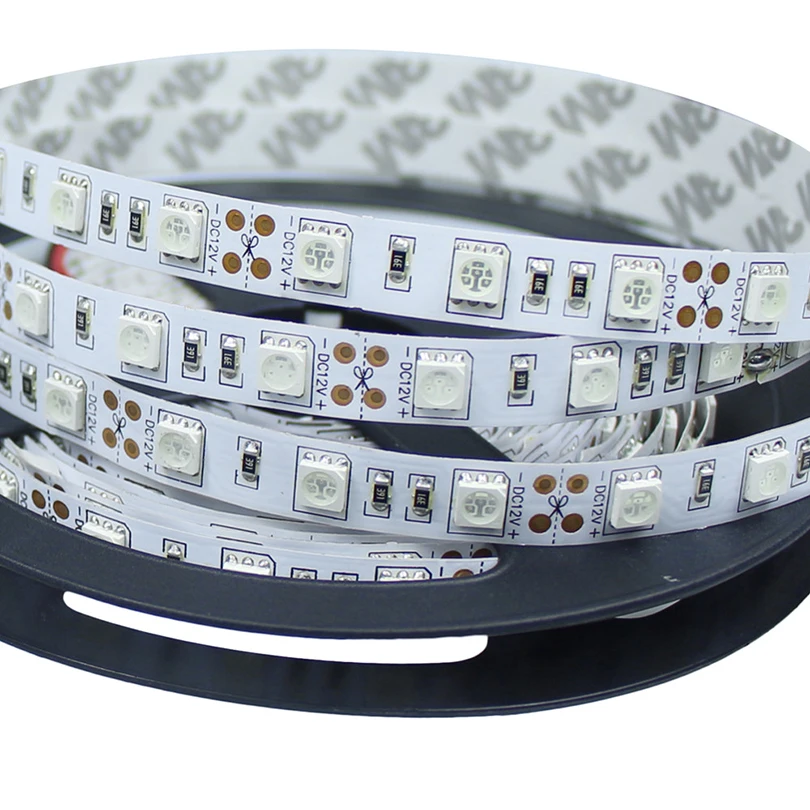

Чип светодиодной ленты SMD5050
Светодиодная лента – источник света собранный на основе светодиодов. Представляет собой гибкую печатную(монтажную) плату , на которой равноудалено друг от друга расположены светодиоды. Обычно ширина ленты составляет 8 или 10 мм, толщина (со светодиодами) 2 – 3 мм. При изготовлении лента наматывается в рулоны отрезками по 5 м. Для ограничения тока через светодиоды, в электрическую схему ленты вводятся ограничительные сопротивления (резисторы), которые так же монтируются на ленте.
Содержание
|
1 ПреимуществаРазновидности лент
Светодиодные ленты производятся с использованием SMD и DIP технологий. Цифры в обозначении означают размер чипа кристалла в десятых долях миллиметра. (SMD 3528 — размер 3,5 мм. на 2,8 мм.)
В зависимости от типа светодиодов ленты разделяются по величине светового потока (количеству светодиодов) и цвету свечения. Бывают ленты с монохромным свечением (красного, зелёного, синего, жёлтого, белого цвета) и цветные (с возможностью создания практически любого оттенка). Так же как и светодиоды с белым цветом, светодиодные ленты бывают различной цветовой температуры — от 2500К до 7500 К.

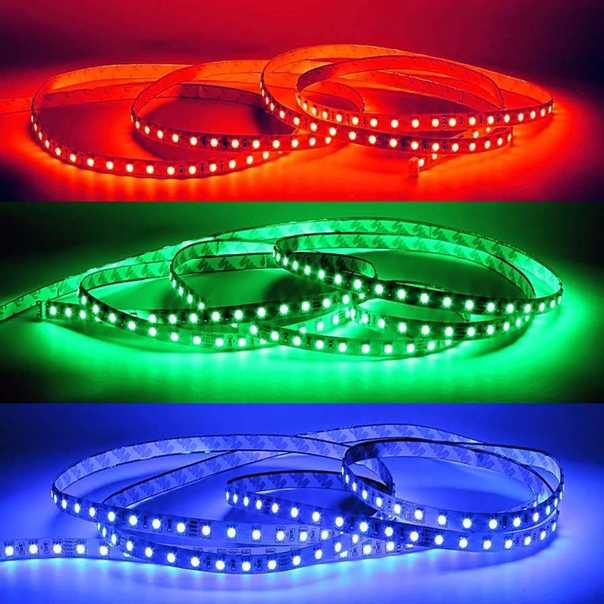

В конструкции цветной ленты используются цветные светодиоды, которые фактически представляют собой размещённые на одной основе светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно представить как три одноцветные ленты.
Подключение ленты
Светодиодная лента работает от постоянного тока и подключается к постоянному напряжению, величиной обычно 12 В, реже 24 В. Поэтому, для подключения светодиодной ленты к сети электропитания, дополнительно необходим преобразовывающий блок питания.
Для управления свечения цветной светодиодной ленты применяются контроллеры, принцип работы которых состоит в изменении яркости свечения светодиодов отдельно по каждому цвету.
Преимущества и недостатки
Преимущества
- Простота монтажа. Многие ленты имеют на обратной стороне двухсторонний скотч, что позволяет ее легко крепить практически на любые поверхности.
- Невысокая цена. По отношению световой поток/стоимость светодиодная лента имеет один из самых высоких показателей. Поэтому светодиодная лента один из самых дешевых источников света на основе светодиодов.
- Надёжность светодиодов. По сравнения с традиционными лампами накаливания и люминесцентными лампами, светодиоды имеет бо́льший срок службы.
- Неограниченный потенциал в увеличении светового потока по сравнению с точечными источниками, совместимыми со старой арматурой. Нет опасности перегрева элементов — световой поток пропорционален длине ленты.
- Возможность реализации оригинальных дизайнерских решений.
Недостатки
- При одинаковом световом потоке, стоимость светодиодной ленты выше, чем традиционных источников света, таких как лампа накаливания или люминесцентная лампа ( на 2012 год).
- Полностью несовместима со старой арматурой.
Применение
Пример применения светодиодной ленты в освещении комнаты
Компактные размеры, большая гамма цветов и малое потребление электроэнергии определили широкое применение светодиодной лены. Подсветка интерьера домов и квартир (потолков, напольная, периметров помещений, арок и ниш), дизайн экстерьера (контуры зданий, фонтаны, бассейны, архитектурные элементы), рекламная подсветка, автомобильный дизайн, мебельное освещение – все это сферы, где можно применять и использовать светодиодные ленты.
См. также
- Светодиод
- Светодиодное освещение
Ссылки
- Справочник Светодиодное освещение
Светодиодная лента | это… Что такое Светодиодная лента?
Светодиодная лента на светодиодах SMD3528, 120 светодиодов на 1 метр
Светодиодная лента на бобине
Чип цветной (RGB) ленты
Чип светодиодной ленты SMD5050
Светодиодная лента – источник света собранный на основе светодиодов. Представляет собой гибкую печатную(монтажную) плату , на которой равноудалено друг от друга расположены светодиоды. Обычно ширина ленты составляет 8 или 10 мм, толщина (со светодиодами) 2 – 3 мм. При изготовлении лента наматывается в рулоны отрезками по 5 м. Для ограничения тока через светодиоды, в электрическую схему ленты вводятся ограничительные сопротивления (резисторы), которые так же монтируются на ленте.
Содержание
|
Разновидности лент
Светодиодные ленты производятся с использованием SMD и DIP технологий. Цифры в обозначении означают размер чипа кристалла в десятых долях миллиметра. (SMD 3528 — размер 3,5 мм. на 2,8 мм.)
В зависимости от типа светодиодов ленты разделяются по величине светового потока (количеству светодиодов) и цвету свечения. Бывают ленты с монохромным свечением (красного, зелёного, синего, жёлтого, белого цвета) и цветные (с возможностью создания практически любого оттенка). Так же как и светодиоды с белым цветом, светодиодные ленты бывают различной цветовой температуры — от 2500К до 7500 К.
В конструкции цветной ленты используются цветные светодиоды, которые фактически представляют собой размещённые на одной основе светодиоды трёх цветов (красный, зелёный, синий), то есть эту ленту можно представить как три одноцветные ленты.
Подключение ленты
Светодиодная лента работает от постоянного тока и подключается к постоянному напряжению, величиной обычно 12 В, реже 24 В. Поэтому, для подключения светодиодной ленты к сети электропитания, дополнительно необходим преобразовывающий блок питания.
Для управления свечения цветной светодиодной ленты применяются контроллеры, принцип работы которых состоит в изменении яркости свечения светодиодов отдельно по каждому цвету.
Преимущества и недостатки
Преимущества
- Простота монтажа. Многие ленты имеют на обратной стороне двухсторонний скотч, что позволяет ее легко крепить практически на любые поверхности.
- Невысокая цена. По отношению световой поток/стоимость светодиодная лента имеет один из самых высоких показателей. Поэтому светодиодная лента один из самых дешевых источников света на основе светодиодов.
- Надёжность светодиодов. По сравнения с традиционными лампами накаливания и люминесцентными лампами, светодиоды имеет бо́льший срок службы.
- Неограниченный потенциал в увеличении светового потока по сравнению с точечными источниками, совместимыми со старой арматурой. Нет опасности перегрева элементов — световой поток пропорционален длине ленты.
- Возможность реализации оригинальных дизайнерских решений.
Недостатки
- При одинаковом световом потоке, стоимость светодиодной ленты выше, чем традиционных источников света, таких как лампа накаливания или люминесцентная лампа ( на 2012 год).
- Полностью несовместима со старой арматурой.
Применение
Пример применения светодиодной ленты в освещении комнаты
Компактные размеры, большая гамма цветов и малое потребление электроэнергии определили широкое применение светодиодной лены. Подсветка интерьера домов и квартир (потолков, напольная, периметров помещений, арок и ниш), дизайн экстерьера (контуры зданий, фонтаны, бассейны, архитектурные элементы), рекламная подсветка, автомобильный дизайн, мебельное освещение – все это сферы, где можно применять и использовать светодиодные ленты.
См. также
- Светодиод
- Светодиодное освещение
Ссылки
- Справочник Светодиодное освещение
design/ledstrips — askelectronics
- Светодиодные ленты и управление светодиодами
- Общие рекомендации по светодиодам / светодиодным лентам Вопросы
- Типы светодиодов RGB
- Инкапсуляции светодиодов RGB Электропитание
- Общие проблемы со светодиодными лентами и прочее
Светодиодные ленты и управление светодиодами
Полезные материалы по питанию, управлению и другим связанным темам проектирования светодиодов и светодиодных лент.
Обратите внимание, что ссылки на коммерческие руководства и страницы продуктов не подразумевают какую-либо форму одобрения со стороны Reddit или администраторов и модераторов.
/r/AskElectronics — это субреддит для людей, разрабатывающих или ремонтирующих электронные схемы на уровне компонентов, поэтому руководство по покупке светодиодной ленты и подключению ее к источнику питания — это не то, что мы рассматриваем, если только вы не проектируете свой собственный источник питания или схема управления с нуля — и даже в этом случае некоторые другие сабреддиты могут быть лучшим местом для посещения в первую очередь:
Если вам нужна общая помощь по светодиодному освещению помещений (проектирование, настройка и питание), и вы НЕ создаете или не проектируете свою собственную схему управления с нуля, обратитесь в /r/homeautomation и /r/led
Возникли проблемы с управлением/мерцание светодиодов – ПРОЧИТАЙТЕ ЭТО ПЕРВЫМ
Вопросы по использованию отдельных светодиодов, номиналам резисторов светодиодов, последовательному и параллельному подключению светодиодов, использованию отдельных светодиодов RGB и т.
д. – см. здесь: https://www.reddit.com /r/AskElectronics/wiki/дизайн/светодиоды
Общие рекомендации по светодиодам и светодиодным лентам Вопросы
Одни и те же вопросы о светодиодах и светодиодных лентах возникают снова и снова, поэтому, пожалуйста, ознакомьтесь со справочными материалами по ссылкам, приведенным на этой странице, особенно те, которые находятся внизу этой страницы. раздел:
Прочтите примечания на оставшейся части этой страницы, начиная со ссылок в конце этого раздела.
Если вы используете микроконтроллер или плату для разработки/хобби для управления полосами, сначала попробуйте опубликовать в одной из подпрограмм для конкретной платформы, например: Arduino, Raspberry Pi и т. д. Список подпрограмм здесь: https://www. reddit.com/r/AskElectronics/wiki/embedded.
Найдите субреддит: НАЖМИТЕ ЗДЕСЬ
Если вам не повезло с сабвуфером для конкретной платформы (или вы не используете продукт платформы), опубликуйте сообщение в /r/AskElectronics, но помните, что это аппаратный сабвуфер , а мы не покрываем программирование .
Ссылка:
http://lednique.com/ — МНОГО материалов по светодиодным схемам, теории, применениям и советам.
https://www.reddit.com/r/led — общие рекомендации по покупке и использованию светодиодных лент
https://learn.adafruit.com/rgb-led-strips/usage
https://learn.sparkfun.com/tutorials/ws2812-breakout-hookup-guide.
https://learn.sparkfun.com/tutorials/addressable-led-strip-hookup-guide/all
Типы светодиодов RGB
Помимо красно-зелено-синих (RGB) светодиодов, вы также найдете RGBW, который включает белый светодиод, и RGBA, который включает янтарный. Последние используются там, где требуется более точная цветопередача.
Вы также можете купить светодиоды «RGB» со встроенным контроллером — эти типы можно соединять вместе и по-прежнему управлять цветом по отдельности с помощью потока данных — найдите P9Светодиоды 823 или PL9823.
Артикул:
Значения резисторов для светодиодов: https://www.
reddit.com/r/AskElectronics/wiki/design/leds Светодиоды — отличаются наличием 3 проводов для отдельных светодиодов + 1 более длинный провод для общего соединения, которое может быть либо общим анодом, либо общим катодом. Если у вас есть 4-проводной светодиод с двумя парами проводов одинаковой длины, у вас, вероятно, есть адресуемый светодиод «все в одном». Вы можете найти эти типы светодиодов, соединенных вместе в прозрачных трубках.
Светодиодные чипы для поверхностного монтажа — небольшие квадратные блоки, содержащие светодиоды. Обычно описывается по размеру, например, «5050», который представляет собой упаковку размером 5 мм x 5 мм. Другие распространенные пакеты: 3528 (наиболее распространенный тип вместе с 5050), 2835 и 5630. Если у вас нет хороших навыков пайки, не покупайте светодиодные чипы RGB LED для монтажа на голую поверхность, поскольку их действительно сложно установить, не расплавив и не разрушив их. ; рассмотрите светодиодные ленты или предварительно смонтированные, такие как Adafruit Neopixels, или общие альтернативы.
Артикул:
http://www.espruino.com/WS2811
Типы светодиодных лент RGB
Обычно существует два типа светодиодных лент RGB:
- 3 от светодиодов RGB/RBGW/RGBA. Светодиод каждого цвета подключается между общей шиной полосы и соответствующей шиной питания R, G, B (W и A). Вы управляете потоком тока (или используете широтно-импульсную модуляцию) для управления каждым набором цветов светодиодов, чтобы вся полоса светилась одним и тем же общим цветом.
Общая магистраль на полосе может быть либо анодной (+), либо катодной (-), и именно так будут описаны полосы. Обычные типы анодов, как правило, более … э… «обычны», с силовыми транзисторами или полевыми транзисторами, используемыми для переключения отдельных цветов RGB на землю по мере необходимости.
- Управляемый или адресуемый : Каждый светодиод имеет встроенную микросхему контроллера, а проводка светодиодов представляет собой непрерывную цепь питания, земли и управляющего сигнала.
Ссылка:
https://en.wikipedia.org/wiki/LED_strip_light
https://www.instyleled.co.uk/support/what-are-the-differences-between-types-of -led-chip/
https://learn.sparkfun.com/tutorials/ws2812-breakout-hookup-guide
http://www.espruino.com/WS2811
https://electronics.stackexchange.com /questions/106810/why-are-most-rgb-led-strips-common-anode-interior-of-common-cathode
Выбор источника питания для светодиодной ленты и его размеры
Об этом часто спрашивают — ищите в подразделе: НАЖМИТЕ ЗДЕСЬ
Ссылка:
https://learn.adafruit.com/digital-led-strip/powering
https://www.
eeweb.com /blog/davis_shang/calculating-power-supplies-for-led-strip-lighting
http://www.ecolocityled.com/category/led_tutorials_power
https://www.instyleled.co.uk/support/led -Strip-lights-and-voltage-drop/
http://www.flexfireleds.com/content/LED-strip-light-power- Supply-calculator.pdf
Общие проблемы со светодиодными лентами и прочее
| Выпуск | Примечания |
|---|---|
| Пожелтевшие светодиоды | Помимо возраста, это может быть вызвано перегревом — светодиодные ленты сильно нагреваются, и их необходимо размещать на поверхности, которая будет способствовать рассеиванию тепла. |
| Некоторые или все светодиоды отключаются через некоторое время | Если светодиоды тускнеют, но, кажется, восстанавливаются после отключения на некоторое время, подозревают проблемы с нагревом или питанием. Горячие светодиоды резко сокращают срок их службы. |
| Использование нескольких источников питания | Свяжите все линии заземления/0В вместе — общие ссылки см. по ссылке ниже. |
| Неустойчивое управление с такими платами, как Arduino | Убедитесь, что у вас нет проблем с общим опорным напряжением. |
| Мигающие светодиоды | Достаточный ли источник питания (см. выше). Добавьте сглаживающий конденсатор. См. https://learn.sparkfun.com/tutorials/ws2812-breakout-hookup-guide. |
| Мигание светодиодов #2 | Вы пытаетесь управлять ШИМ с помощью Raspberry Pi? Убедитесь, что вы используете аппаратный ШИМ, а не программный — проверьте в /r/raspberry_pi |
| Первый светодиод в цепочке/полосе или его порт контроллера продолжает гореть | Если светодиоды имеют встроенные контроллеры, попробуйте добавить резистор 220 Ом между управляющим устройством (например, Arduino) и первым светодиодом. См.: https://learn.sparkfun.com/tutorials/ws2812-breakout-hookup-guide. Adafruit также настоятельно рекомендует конденсатор питания: «Если вы не подключите надлежащий конденсатор параллельно с вашими NeoPixels, вы будете постоянно перегорать первый. Прежде чем подключать полосу NeoPixel к ЛЮБОМУ источнику питания, мы настоятельно рекомендуем добавить большой конденсатор (1000 мкФ, 6,3 В или выше) на клеммах + и –. Это предотвращает повреждение пикселей первоначальным скачком тока». https://learn.adafruit.com/adafruit-neopixel-uberguide/powering-neopixels |
| Резка светодиодных лент | См.: http://www.ecolocityled.com/category/led_tutorials_quickconnect |
| Общие проблемы с питанием при длительном использовании | Рассмотрите возможность подачи питания на оба конца полосы и, возможно, также на промежуточные точки. По этому поводу доступно много информации — попробуйте общий поиск в Интернете. См. также: https://learn.adafruit.com/digital-led-strip/powering https://www.reddit.com/r/AskElectronics/comments/6c9drm/powering_led_strip_from_both_ends/ |
| Цветовые различия вдоль полосы | Вероятно, это тоже связано с питанием — см. предыдущий пункт. |
Диммирование светодиодов
Общие рекомендации
Светодиоды являются устройствами, управляемыми током, и хотя вы можете регулировать яркость отдельных светодиодов (или небольшого количества) с помощью переменного резистора, наиболее эффективным и контролируемым способом является использование схемы для регулировки количество средней мощности (тока), подаваемой на них с помощью широтно-импульсной модуляции (ШИМ) или схемы постоянного тока, но помните, что светодиоды и светодиодные ленты можно приобрести со встроенной цифровой схемой управления (см. выше), и эти устройства затемнены ( и цвет изменился) с помощью командных сигналов.
Некоторые платформы управления, такие как Raspberry Pi, могут выполнять ШИМ под управлением программного (а также аппаратного) управления, но это может страдать от проблем с синхронизацией, если система в целом занята выполнением множества задач, что может привести к странному мерцанию. Зарегистрируйтесь в соответствующем подразделе (например: /r/raspberry_pi)
Попробуйте выполнить предложенный поиск в Интернете по словам или фразам, выделенным курсивом ниже, чтобы найти несколько примеров и дополнительную информацию.
Если ваши потребности просты, вы можете рассмотреть вариант с переменным резистором, но это не лучший выбор для ламп или полос высокой мощности: Диммирование светодиодов с помощью переменного резистора
Вы можете затемнить несколько светодиодов, используя схему ШИМ на основе таймера 555: Схема ШИМ светодиодов таймера 555
Вы можете купить готовые модули или другие (не 555-таймерные) схемы управления: Светодиодный ШИМ-контроллер
Для более крупных светодиодных чипов и модулей на основе чипов, а также светодиодных ламп без встроенного электронного управления (или одного 3-мм светодиода, если хотите!), вы можете использовать схему постоянного тока или модуль постоянного тока
Светодиодные чипы, модули и полосы высокой мощности нагреваются и требуют надлежащего охлаждения; неучет этого может привести к выходу из строя светодиода или повреждению монтажной поверхности: Светодиодный модуль с радиатором и светодиодной лентой нагревается
Светодиодные елочные фонари
Мы не отвечаем на общие вопросы о рождественских светодиодных гирляндах, если вы не занимаетесь ремонтом, модификацией или заменой управляющей электроники.
В прошлом в подразделе были даны некоторые советы, поэтому попробуйте выполнить поиск и ознакомьтесь с основными моментами ниже:
Светодиоды в большинстве рождественских световых цепей соединены последовательно, поэтому их работоспособность зависит от их совместной работы. Если вы сократите цепь, оставшиеся светодиоды (и, возможно, другая электроника) получат слишком большое напряжение, что может привести к их отказу.
Прекращение мигания индикаторов (оставив их постоянно включенными): См. http://www.bigclive.com/noflash.htm
Заставить свет включаться с определенным шаблоном мигания, отличным от стандартного: не очень просто, если только вы не хотите заменить электронику другой схемой управления или добавить ее для автоматического нажатия кнопки. Поиск: https://duckduckgo.com/?q=christmas+lights+replacement+arduino+controller&t=ffsb&ia=videos
Как отключить часть светодиодных рождественских огней?
Как они работают?
Один или несколько светодиодов не работают
См.
также: https://www.reddit.com/r/AskElectronics/wiki/christmas
