Как спрятать трубы в ванной: возможные способы и их особенности

Главная » Водопровод и канализация в ванной » Как спрятать трубы в ванной: способы и их использование в зависимости от местоположения трубопроводов. Автор: Сергей Урбан

Оглавление:
Как спрятать трубы в ванной: штробление
Прячем трубы в ванной: пластиковые и гипсокартонные короба
Как спрятать трубы в нише: технология монтажных работ

Комфортная обстановка – это не только удобно расставленная функциональная мебель и сантехнические приборы, это еще и эстетика помещения. А о какой красоте может идти речь, если первое, что замечаешь на фоне новенького кафеля, это неказистые трубопроводы? Желательно, чтобы все трубы в ванной комнате были спрятаны или хотя бы замаскированы. Об этом и пойдет речь в этой статье, в которой вместе с сайтом vannaja.net разберем вопрос, как спрятать трубы в ванной? Мы рассмотрим все возможные варианты решения этого вопроса, а вы, исходя из своей ситуации, уже решите, какой из способов наиболее подходит для вашего помещения.

Как закрыть трубы в ванной фото

Как спрятать трубы в ванной: штробление

Если ремонт уже сделан, то решить вопрос, как закрыть трубы в ванной, не нанося урон чистовой отделке, не получится. Такой метод хорош только на начальной стадии ремонта. Заключается он в том, что в стене выбирается специальная полость, в которой размещаются все трубопроводные коммуникации. Следует понимать, что спрятать все трубы таким способом не получится – к примеру, канализационный стояк или лежак диаметром 110мм просто не поместится в стену. Нет возможности подрезать стену на такую глубину – это будет грубейшее нарушение целостности конструкции дома, и последствия могут быть трагическими. Такой подход к делу целесообразен для прокладки скрытых коммуникаций диаметром до 50мм.

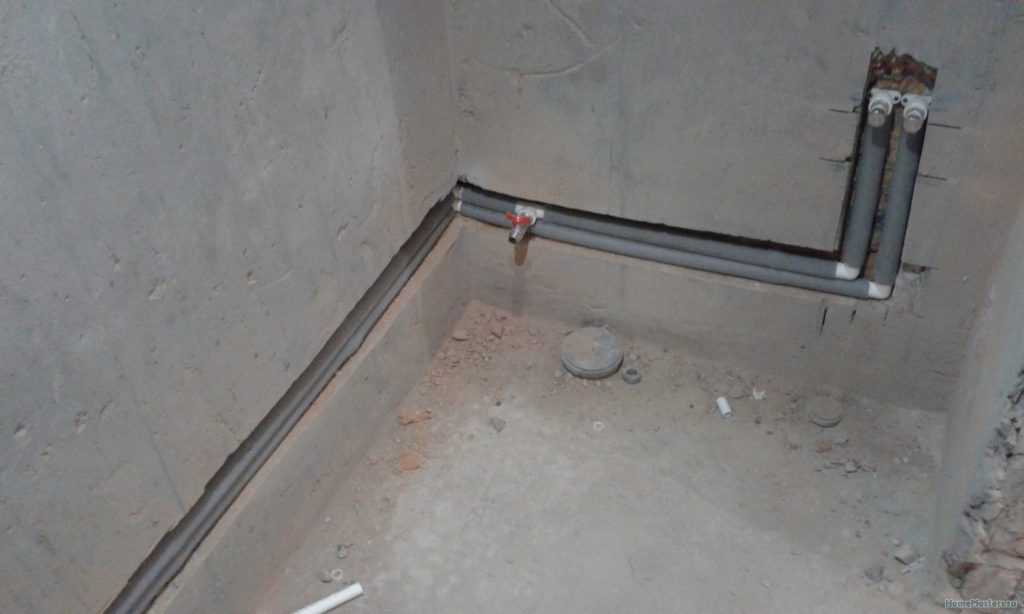

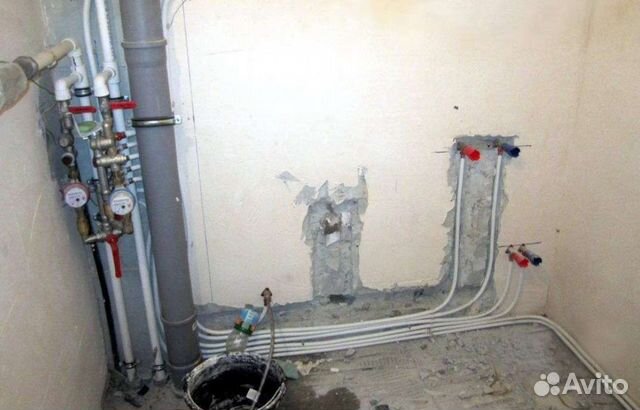

Как убрать трубы в ванной: штробление стен

Также следует понимать, что далеко не все трубы можно спрятать в стену. Существует два типа систем трубопроводов: сварные и так называемые фитинговые. Первые можно прятать не задумываясь, при условии, что их сборка осуществлялась силами профессионалов, а вторые даже и не помышляйте замуровывать в стену. Все дело в том, что фитинги сами по себе являются слабым звеном подобных трубопроводных систем – даже те соединения, которые собираются с помощью пресса, со временем начинают сочиться. Подумайте сами, во что может вылиться ремонт такого трубопровода?

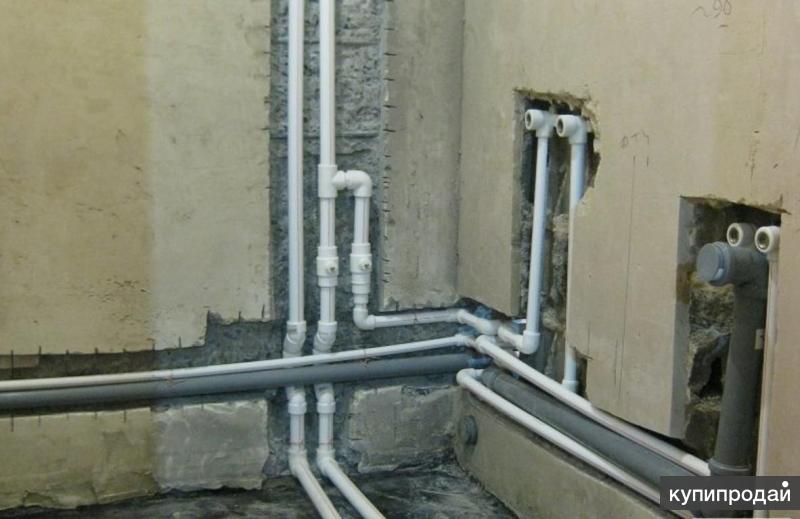

Как спрятать трубы в ванной своими руками фото

Кроме того, при таком способе прокладки трубопроводов следует позаботиться о надлежащей теплоизоляции труб, а она нужна не только для того, чтобы сохранить температуру воды. В первую очередь теплоизоляции гарантирует отсутствие конденсата на трубах – если игнорировать этот нюанс, то штробы могут стать отличным рассадником для плесневых и грибковых микроорганизмов. Кстати, по этой же причине, чтобы предотвратить образование конденсата, холодный трубопровод располагают под горячим.

Штробы нельзя оставлять открытыми! Вопрос, как скрыть трубы в ванной с помощью штроб, не будет до конца решенным, если штробы качественно не заделать цементным раствором. Также трубопроводы должны быть надежно закреплены в штробах с помощью специальных креплений.

Прячем трубы в ванной: пластиковые и гипсокартонные короба

Короб для труб в ванной является отличным решением для стояков и лежаков большого диаметра – с его помощью можно убрать с глаз долой даже целые скопления трубопроводов. Существует два типа коробов для маскировки труб – это пластиковый короб и короб из гипсокартона. В чем между ними разница? В возможности быстрого доступа к скрытым коммуникациям – пластик можно достаточно легко, а главное, без глобальных повреждений разобрать, а потом собрать снова. Этого не скажешь о гипсокартоне, который, как правило, облицовывается кафельной плиткой. Отсюда и область применения этих двух изделий – пластик используется для обшивки старых труб, состояние которых вызывает сомнения, а с помощью гипсокартона зашиваются новенькие, собранные из современных материалов, трубопроводы.

Как сделать короб для труб в ванной из гипсокартона

Как заделать трубы в ванной с помощью гипсокартонного или пластикового короба? Просто! Для этого понадобятся 4 профиля ud, и 1-2 профиля cd. Естественно, не обойтись без гипсокартона или пластиковых ПВХ панелей с двумя стартовыми панелями и одним угловым соединителем. Сначала собирается каркас короба – для гипсокартона и пластика он выглядит одинаково.

О том, как зашить трубы в ванной в короб из гипсокартона, смотрите в видео-ролике.

К прилегающим к углу стенам с помощью уровня и перфоратора крепятся направляющие профили. Потом собирается угол – он состоит из двух скрученных вместе направляющих профилей ud. Скрутить эти профили необходимо так, чтобы их полки были сориентированы под углом 90 градусов друг относительно друга. На завершающем этапе изготовления каркаса этот угловой элемент просто раскрепляется с двух сторон между стеновыми направляющими. Когда каркас готов, он обшивается гипсокартоном или пластиком. В случае с пластиком, монтаж короба лучше осуществлять уже после облицовки стен кафелем.

Если вы решаете вопрос, как убрать трубы в ванной в пластиковый короб, то последняя панель пластика не должна намертво крепиться. Будет достаточно того, что вы приклеите ее к торцевой стене с помощью силикона. Его всегда можно аккуратно прорезать ножом и разобрать все остальные панели без повреждений.

Как спрятать трубы в нише: технология монтажных работ

В большинстве квартир для прокладки стояков водопровода и канализации строители предусматривают в ванной комнате специальную нишу. Если такая имеется, то можно считать, что вам крупно повезло – в этой ситуации спрятать трубы в стене в ванной достаточно просто, а главное, сделать это можно без уменьшения площади помещения.

Суть этого способа заключается в следующем – к краям ниши подгоняется кафель. Он должен на пару-тройку сантиметров выступать за край стены. Когда клей высыхает, и швы между плиткой затираются, на эти выступающие края (с двух сторон ниши) наклеивается прямой соединитель для пластика, в который заправляются панели. Набираются они по горизонтали – при такой постановке вопроса вам не понадобится устанавливать ребра жесткости, если, конечно, вы не планируете что-либо навешивать на стену в этом месте. Если же планируете, то в местах крепления и опирания навешиваемого предмета нужно заложить профили – они крепятся непосредственно к стене (профиль для этого обрезается специальным образом) еще до укладки кафельной плитки.

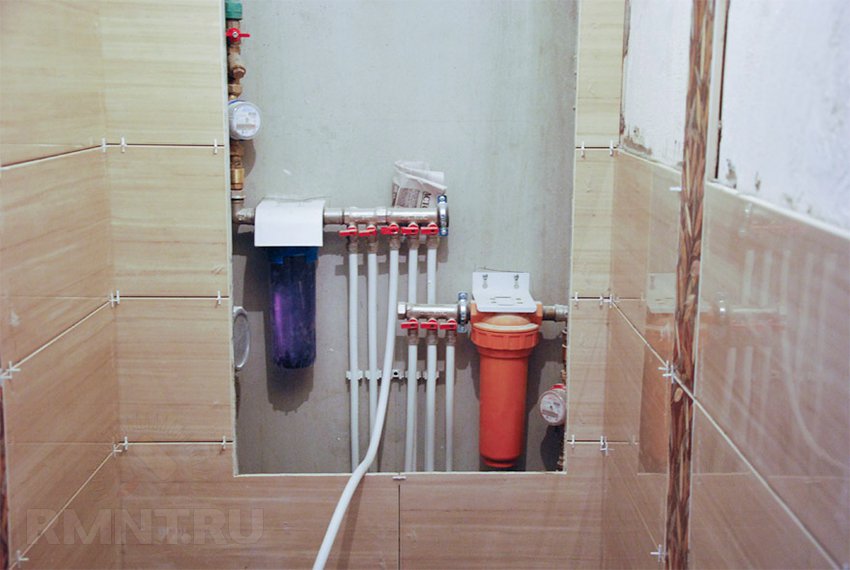

Как заделать трубы в ванной фото

Такой способ применятся для заделки коммуникаций, к которым на случай ремонта может понадобиться быстрый доступ. Если же трубы поменяны, и качество сборки не вызывает сомнений, то такую нишу можно зашить и гипсокартоном. Эта технология ненамного сложнее зашивки ниши пластиком. На края ниши с помощью дюбелей устанавливаются направляющие профили. В них крепятся горизонтальные перемычки, после чего вся эта конструкция обшивается гипсокартоном.

Если в нише имеются краны или счетчики воды, то для доступа к ним, как в случае с пластиком, так и в ситуации с гипсокартоном, понадобится сделать ревизионный люк. Самый простой вариант – это прорезать отверстие нужного размера и вклеить в него пластиковый лючок.

Как скрыть трубы в ванной: ревизионный люк фото

Ну и в заключение несколько слов еще об одном довольно интересном месте, куда можно спрятать трубы разводки внутренних водопроводных коммуникаций – это пол. Такое решение вопроса, как спрятать трубы, интересно тем, что надобность в штроблении практически отпадает – трубы прокладываются по плитам перекрытия, крепятся к ним, после чего благополучно заливаются стяжкой. Единственный недостаток такого подхода к делу – это невозможность заложить в пол канализационные трубы – их придется тянуть по старинке в глубокой штробе, которая по своим размерам будет раза в два меньше, чем для всех труб вместе взятых.

Вот, в принципе, и все способы, с помощью которых можно решить вопрос, как спрятать трубы в ванной? Вам остается только выбрать наиболее приемлемый для вас способ и применить его согласно условиями, диктуемыми вашим помещением.

← Натяжной потолок в ванной: преимущества, как выбрать, технология установки

Пластиковые трубы для канализации: разновидности и используемые соединительные элементы →

Как в ванной спрятать трубы

Содержание

• Какие трубы находятся в ванной, и как их можно спрятать
• Несколько проверенных на практике способов спрятать трубу
  • Как спрятать старые настенные трубы
  • Современные способы спрятать трубу в ванной
  • Как спрятать трубу канализации
• Заключение

При проведении очередного ремонта любой хозяин квартиры или дома пытается в первую очередь устранить, закрыть или переделать те узлы и детали интерьера, которые портят внешний вид помещения, чем-то мешают или «мозолят» глаза. Так уж сложилось, что проектировщики и строители квартир и домов не сильно задумывались о том, как упростить укладку водопроводов и канализационных труб внутри ванной комнаты и санузла, в большей части приходится что-то придумывать самостоятельно и, конечно, за счет полезного пространства помещения. Поэтому нередко дилемма, как спрятать трубы в ванной так, чтобы и внешний вид улучшить, и полезное пространство не потерять, становится наиболее жгучей проблемой ремонта.

Какие трубы находятся в ванной, и как их можно спрятать

Прежде чем пытаться решить задачу, как в ванной спрятать трубы под штукатурку или защитную облицовку, стоит вспомнить, что в помещении находятся, как минимум, три типа трубопроводов:

• Канализационные трубы;
• Водопроводные линии горячей и холодной воды;
• Элементы системы отопления, сушилка и полотенцесушилка.

Не каждую из перечисленных труб можно безболезненно прятать под штукатурку, даже если такая возможность допускается, исходя из планировки ванной.

Кроме того, металлические трубы с холодной водой или канализационные чугунные блоки нередко становятся источниками появления конденсата, поэтому спрятать их нужно так, чтобы существовал минимальный продух и удаление влаги потоком воздуха.

В наиболее сложном положении находятся ванные комнаты домов, в которых общие коммуникации не выведены в отдельные шахты, а проложены старым сталинским способом через межпотолочные перекрытия, фото.

В этом случае выход из ситуации только один — установить пластиковый короб для труб в ванной комнате. Понятно, что при правильном подходе к планировке вертикальные трубы можно спрятать за обвесом или коробом, задекорированным под цвет и фактуру стен так, что и в голову не придет мысль о спрятанных коммуникациях.

В этом случае защитный экран собирают из пластика, ПВХ или гипсокартона на каркасе из оцинкованного профиля. Если, кроме водопроводного стояка, нужно спрятать отопительные и канализационные трубы, то под слой декора обязательно укладывают утеплитель и минеральную шумоизоляцию. Мало спрятать трубы, нужно сделать их неслышимыми.

Несколько проверенных на практике способов спрятать трубу

За многолетнюю практику обустройства владельцы квартир, как в старых хрущёвках, так и в более новых «чешках», успешно научились прятать коммуникации в ванной, используя всевозможные хитрости и особенности интерьера.

Наиболее удачными способами спрятать трубу в ванной считаются:

• Установка экранов и декоративных панелей из пластика;
• Отделка стен гипсокартонными плитами;
• Маскировка предметами мебели и интерьера.

По сути, все три способа являются универсальными и позволяют скрыть в ванной все, что угодно, от пиратской электропроводки до незаконной врезки в линию водопровода или отопления. Установка фальшстен позволяет не только спрятать трубы, но и дополнительно утеплить и звукоизолировать помещение ванной, например, в панельных домах.

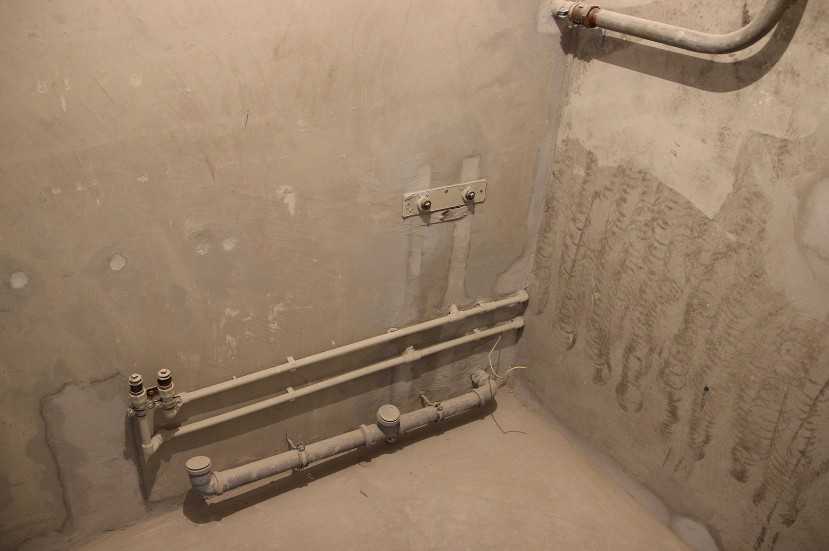

Как спрятать старые настенные трубы

Применение металлических труб для прокладки отопления и водопровода по старым строительным нормам требовало наличие отступа от оштукатуренной стены на 15-20 мм. Это позволяло без проблем периодически окрашивать трубы в ванной и регулярно осматривать поверхность на предмет появление свищей или проржавевших сварочных швов. В теплой и влажной атмосфере ванной комнаты борьба с коррозией стальных труб не заканчивается никогда.

Совет! Любые декоративные панели из пластика или гипсокартона должны обеспечивать доступ к стальным трубам.

Убрать трубы под защитную конструкцию из гипсокартона и оцинкованного профиля можно в течение нескольких часов, даже если нет большого практического опыта работы с этими материалами. Достаточно купить влагостойкий материал, шуруповерт, пакет саморезов и несколько уголков оцинкованного профиля. Все щели и следы от шляпок саморезов можно спрятать под слоем гипсовой шпаклевки. После ошкуривания и окрашивания короб можно окрасить в цвет стен ванной.

Чтобы избежать накопления влаги и конденсата на холодном металле в условиях ванной, можно спрятать металл за сетчатыми и перфорированными накладками, обеспечивающими хорошую вентиляцию самодельного канала.

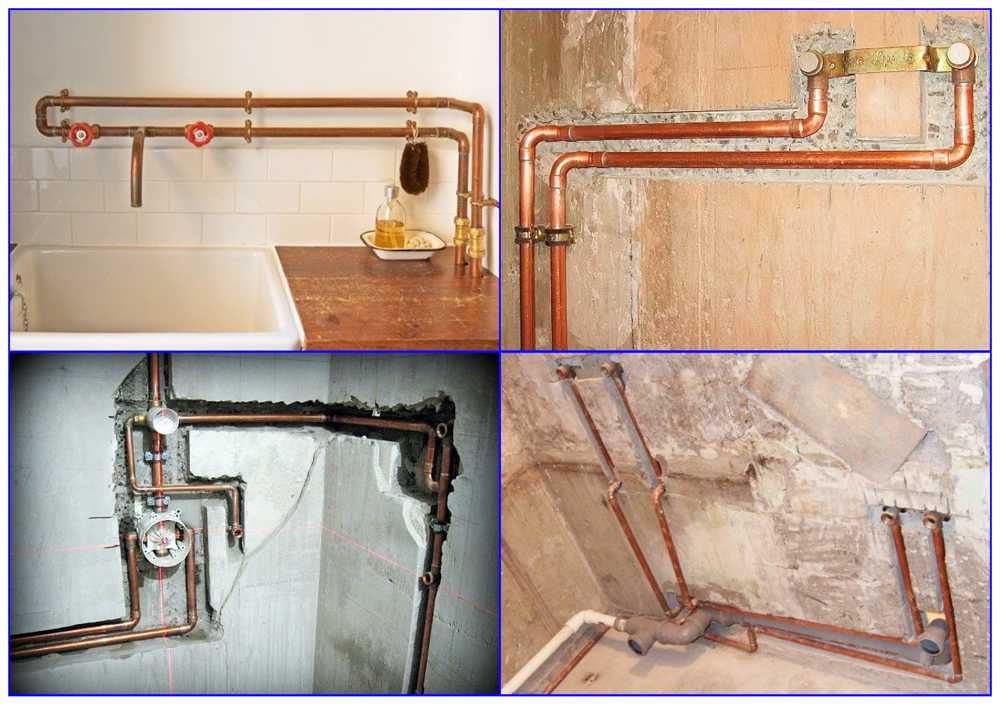

В классическом варианте водопроводную и отопительную трубу укладывали на пол ванной или канализационный слив. Весь пучок труб удавалось спрятать под одним накладным экраном из пластика. Если коммуникации уложены вдоль задней стены, закрыть их можно с помощью ванны или мебельного набора.

Современные способы спрятать трубу в ванной

Использование экранов и декоративных панелей давало возможность скрыть коммуникации, но при этом сильно уменьшало полезный объем ванной, поэтому в большинстве случаев хозяева квартиры при первом же капитальном ремонте старались спрятать водопроводные и отопительные трубы в стеновых нишах.

Стальные трубопроводы запечатывали в полиэтиленовые гофры, утепляли и укладывали в проштробленные ниши, после чего стены ванной отделывались пластиковыми панелями.

С появлением полипропиленовых и металлопластиковых труб для воды и отопления задача спрятать коммуникации в ванной стала решаться значительно проще. Высокая коррозионная стойкость полипропилена и практически монолитное качество пайки позволили укладывать трубопроводы непосредственно в стены ванной.

Полипропилен обладает высоким коэффициентом теплового расширения, поэтому размеры ниши приходилось увеличивать и одновременно предусматривать зазоры на компенсацию изменения длины и диаметра.

Чтобы закрыть стену ванной декоративной отделкой, приходилось обшивать все помещение гипсокартонными плитами. В отдельных случаях вырез ниши в кирпичной стене удавалось закрыть неширокими полосками из водостойкого гипсокартона, прикрученного саморезами в пластиковые пробки, забитые в кирпич. Щели и стыки заклеивались малярной сеткой, выравнивались и затирались гипсовой шпатлевкой, после чего стены ванной можно было штукатурить в обычном порядке.

Чтобы спрятать полипропиленовый водопровод, требуется ниша глубиной не менее 30 см. Для кирпичной кладки это не проблема, а резать тонкую бетонную стенку в ванной комнате уже нельзя. Поэтому для новых проектов квартир в каркасных многоэтажных домах из монолитного бетона применяются три основных способа спрятать трубы:

1. Укладкой в стены ванной металлопластиковых трубопроводов при коллекторном способе организации водопровода. В этом случае для каждой точки потребления прокладывается тонкий полудюймовый металлопластиковый подвод, который достаточно просто спрятать под слоем штукатурки;
2. Перенос разводки из полипропиленовых труб на потолок. Все водопроводные и тепловые магистрали, а также проводку и вентиляционные каналы можно спрятать за подвесным потолком;
3. Заливкой трубопроводов в бетонной стяжке пола. Этим способом можно спрятать трубы даже в ванной комнате хрущевки. Чтобы скомпенсировать тепловое расширение, трубопроводы приходится оборачивать вспененным полиэтиленом и укладывать в гофры.

Понятно, что по спрятанным таким образом трубам нельзя подавать горячую воду еще, как минимум, до окончания процесса набора прочности бетонным основанием пола ванной.

Как спрятать трубу канализации

Сложнее спрятать в ванной комнате канализационную трубу. Если речь идет о старых чугунных сливах, то их можно скрыть, убрав под накладной экран или декоративную накладку из пластика. Наихудшим вариантом является заделка чугуна бетонным раствором с облицовкой декоративной плиткой. Во-первых, чугун имеет коэффициент теплового расширения в два-три раза выше, чем у стали. Соответственно, попытка спрятать чугунный слив в ванной комнате под слоем бетона автоматически приведет к его растрескиванию. Во-вторых, влажный бетон всегда вызывает ржавление и коррозию чугуна, уже через 3-4 года стыки между отдельными секциями придут в негодность.

Более современные пластиковые 50-ти миллиметровые канализационные сливы можно спрятать в нишах, вырезанных по линии стыка стены и плиты перекрытия. Разумеется, нишу режут не на полный диаметр канализации, а на половину или две трети. Оставшуюся часть канализационной магистрали можно закрыть накладным пластиковым плинтусом или коробом. Такой способ спрятать канализацию позволяет уменьшить высоту слива ванны, но выполнять подобную работу можно только опытным строителям, так как приходится резать часть плиты перекрытия в ванной комнате.

Заключение

Более простой способ скрыть канализацию предусматривает укладку дополнительной бетонной стяжки, или так называемого порожка. В этом случае по периметру стен ванной комнаты выкладывается дополнительный борт высотой 50 мм и шириной 50-100 мм. Это позволяет скрыть трубы и проводку, уложенную в углах ванной, и обеспечить максимальную герметичность швов вдоль стен.

• Как устранить засор в унитазе
• Чистим газовую колонку своими руками
• Как правильно установить унитаз своими руками
• Подвесной унитаз с функцией биде

6 креативных способов скрыть открытые трубы от экспертов по ванным комнатам сантехника, вот несколько умных идей покрытия маленьких труб для любой ванной комнаты.

Важно отметить, что перед тем, как возиться с трубами, всегда следует проконсультироваться с сантехником или профессионалом, который хорошо разбирается в ванной. Это позволит избежать протечек и испорченного пола. Приятного укрытия!

1. Построить вокруг них хранилище

Напольный шкаф Premier Mayford, 1050 мм, белый глянцевый шкаф и раковина [Нажмите на изображение, чтобы купить]

Использование мебели для ванной комнаты, чтобы скрыть трубы, не только красиво выглядит, но и легче очищается, чем трубы, а также является отличным способом хранения всего этого. туалетные принадлежности. Это простое решение для сантехники вокруг раковины — просто вставьте красивую тумбу! Бачки также скроют неприглядные трубы унитаза.

2. Упакуйте их в

Подобно нашему первому варианту, просто постройте вокруг своих труб. Однако вместо того, чтобы покупать мебель для ванной комнаты для работы, вы всегда можете попробовать ее самостоятельно. Спрячьте трубы в ванной, используя дерево, шурупы и навыки. Или заставить сделать это кого-то другого.





3. Преобразите вашу ванную комнату

Дорогой вариант, но единственный верный способ спрятать эти надоедливые трубы. Сантехника может быть скрыта за стеной, или ваш квалифицированный специалист всегда может переместить трубы так, чтобы они были менее видны.

Тумбы под умывальники и умывальники | Вам душ

4. Дополните их аксессуарами

Изображение предоставлено: PlusONE / Shutterstock.com

Еще одна творческая идея покрытия труб — просто украсить их так, чтобы они больше не выглядели непривлекательно. Это можно сделать с помощью ряда аксессуаров для ванной или, если вы чувствуете себя более творчески, рассмотрите:

• Растения : они не только будут отлично смотреться, но вы можете легко обернуть растения или расположить цветы вокруг трубопровода, чтобы скрыть Это. Неважно, выберете ли вы подделку или настоящую, обе сделают свое дело. Однако, если вы хотите использовать настоящие растения, убедитесь, что они могут расти в вашей ванной комнате.
• Веревка : В доме не так много комнат, где вы можете использовать веревку в качестве декоративного аксессуара, но при правильном использовании она может полностью добавить морскую атмосферу в вашу ванную комнату. Мало того, вы также можете эффективно спрятать сантехнику в ванной комнате! Ахой!

5. Покрасьте их в яркий цвет

Нет, мы не предполагаем, что мазок краски волшебным образом скроет вашу сантехнику, но может превратить их из бельма на глазу в особенность. Если вы не являетесь поклонником такого смелого вида, покраска труб в тот же цвет, что и ваши стены, поможет скрыть их.

6. Кредит: NMC2S/Shutterstock.com

   Замените их более изящными трубками

Наше последнее предложение в нашем списке творческих способов скрыть открытые трубы: Если вы не можете победить их, присоединяйтесь к ним.

Промышленную ванную комнату с открытыми трубами можно создать, просто заменив сантехнику на гладкую хромированную или медную отделку. Это не только может выглядеть великолепно, но и означает легкий доступ, если у вас когда-нибудь возникнут проблемы с сантехникой, а не доступ к ним через стены.

FE ATUR санузла может сойти на нет из-за малопривлекательных инженерных коммуникаций. Спасти положение можно, умело замаскировав непрезентабельные элементы.

При этом не обязательно быть виртуозом в строительном деле — достаточно выбрать отделочные и строительные материалы, подготовить инструменты и запастись свободным временем.

Мы покажем вам, как спрятать трубы в ванной, обеспечив при этом доступ для обслуживания системы. Изучив наши инструкции, вы сможете самостоятельно преобразить ванную комнату, сэкономив деньги на услугах сантехника.

Содержание статьи:

• Требования к материалам для заделки труб
• Возможные способы маскировки
  • Способ №1. Строительство из гипсокартона
  • Способ №2. Отделка плиткой
  • Способ №3. Закрытие пластиковыми панелями
  • Способ №4. Глухой вариант
• Радикальный способ скрытия труб

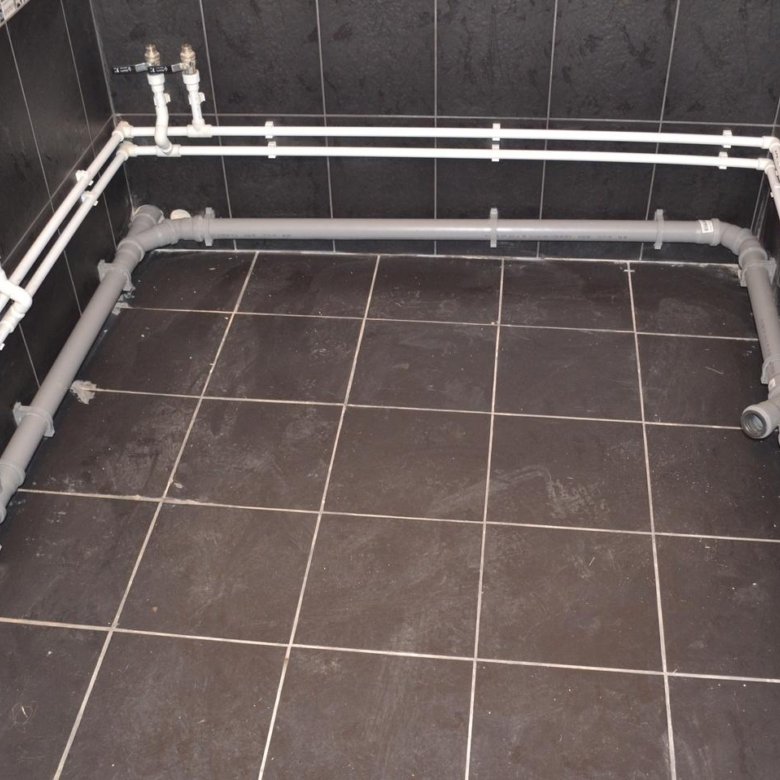

• Маскировка горизонтально проложенных труб
• Выводы и полезное видео по теме

Требования к материалам для заделки труб

Первое, что нужно сделать перед тем, как приступить к работе при герметизации труб в ванной стоит определиться с подходящим материалом.

Не совсем правильно руководствоваться при выборе материала для скрытия труб в ванной исключительно эстетической составляющей изделий

Критерии, которыми следует руководствоваться при выборе материала:

• Легкость . Чтобы конструкция не загромождала и без того ограниченное пространство, необходимо подбирать материалы, для фиксации которых нет необходимости сооружать тяжеловесные каркасы. Можно использовать обычные деревянные рейки или металлические профили.
• Влагостойкость . Повышенная влажность для ванной – обычное явление. Материалы, использованные при его обустройстве, непременно пострадают от него. Поэтому предпочтение следует отдавать тем вариантам, которые не впитывают влагу и не деформируются при ее оседании на поверхности.
• Устойчивость к воздействию химических веществ. Без использования бытовой «химии» поддерживать чистоту в ванной достаточно проблематично. При генеральной уборке обработке подлежат все вертикальные и горизонтальные поверхности. А потому материалы, используемые для их облицовки, должны быть способны безболезненно переносить прямой контакт с бытовыми чистящими средствами.

Для скрытия коммуникаций в ванной отлично подходят декоративные панели МДФ, пластиковые стеновые панели, листы влагостойкого гипсокартона.

В облицовке стеновых конструкций интересно будут смотреться декоративные плиты ДВП, покрытые слоем меламинового ламината и гипсовые 3D панели

Разнообразие фактур популярных в последние годы гипсовых 3D панелей, способных имитировать дерево, кирпич, мозаику и создавать причудливые узоры на стенах.

Важный момент: вне зависимости от вида облицовочного материала, прежде чем заделывать трубы, стоит убедиться в их надежности. Закрывая трубопровод, имеющий дефекты, велик риск того, что в скором времени придется в аварийном порядке разбирать конструкцию.

Возможные способы маскировки

Существует множество вариантов, подсказывающих, как спрятать трубы в ванной. Отличаются они формой и назначением возводимой конструкции, а также типами используемых материалов. Предлагаем рассмотреть самые популярные среди них.

Фотогалерея

Фото

Маскировка труб в ванной, туалете и совмещенном санузле позволяет наиболее рационально скрыть малопривлекательные коммуникации

Построенные вокруг трубопроводов конструкции идеально скрывают присоединения труб к централизованным коммуникационным системам.

Популярные среди владельцев квартир и частных домов воздуховоды прекрасно скрывают трубопроводы, а также места подключения запорно-регулирующей арматуры

Камуфляжные конструкции конструируются таким образом, чтобы был беспрепятственный доступ для проверки счетных устройств и обслуживания узлов системы

Конструкции, скрыть коммуникации больше всего подходят для защиты и маскировки водопроводных труб и элементов систем водоснабжения

В совмещенных санузлах канализационные стояки и участки для подключения к ним сантехнического оборудования закрыты

Вентиляционные системы и климатическая техника обычно используются для закрытия и защиты от влаги.

В правильно оборудованных санузлах и санузлах производится комплексная маскировка коммуникаций, для устройства которых разрабатывается проект. В крайнем случае составляется схема

Оборудованный санузел

Оформление мест подключения

Как закрыть участки подключения арматуры

Люк для обслуживания счетных устройств

Вариант маскировки водопровода

Отделка и защита канализационных стояков

Гипсокартонный воздуховод для вентиляции

Система маскировки комплексных коммуникаций

Способ №1. из которых легко решить многие проблемы внутренней отделки и перепланировки помещения. Этот материал пригодится и для того, чтобы максимально эстетично закрыть трубы в туалете и ванной.

Так как ванная комната является помещением, где преобладает повышенная влажность, то при ее обустройстве используются только влагостойкие листы гипсокартона

Основное отличие влагостойкого гипсокартона от его традиционного аналога: его покрытие пропитано пропитывающими и противогрибковыми составами. Внешне материал отличается только цветом: влагостойкие ГКЛ окрашены в зеленый цвет.

Основой короба из гипсокартона является каркас, собранный из стоечных профилей размером 27 х 60 мм и реек 26 х 27 мм.

При сооружении короба первым делом устанавливается металлический каркас, к которому крепятся заранее нарезанные отрезки гипсокартонных листов, а затем плитка

Декоративный короб сооружается в несколько этапов:

1. Разметка наносится на поверхность пола и стен. Определив по вертикальной поверхности наиболее выступающую точку на коммуникациях, отступают от нее 3-5 см и проводят линию. По такому же принципу размечают горизонтальную поверхность.
2. По проведенной линии с помощью дюбелей закрепляют рейки направляющего профиля. К ним прикрутите поперечины из стоечного профиля. Элементы соединяют, устанавливая крабы, располагая их на расстоянии 15-20 см.
3. Для амортизации конструкции в местах примыкания каркаса к коммуникациям прокладывается специальная лента.
4. Каркас обшит полосами гипсокартона. При установке листов важно следить за тем, чтобы лицевая часть располагалась снаружи. При закручивании шурупов шляпки должны быть «утоплены» в материале с точностью до миллиметра.
5. Сделать дверь для ящика. В готовой конструкции вырезается отверстие под . Чтобы сделать ее незаметной, вырезанную заготовку-дверь надевают на петли и закрывают корпусом коробки с отделкой.
6. Поверхность коробки затирают решеткой и штукатурят, тщательно заделывая все швы.

Для усиления прочности углов коробки перед нанесением шпаклевки их лучше оборудовать уголками с перфорацией. А чтобы состав лучше лег на стыки листов, перед началом работы с их краев рекомендуется снять небольшую фаску.

Выбирая материал для отделки гипсокартона, будь то плитка, краска или обои, руководствуйтесь общим стилем помещения

Если короб используется для отделки труб системы отопления или горячего водоснабжения, необходимо несколько отверстий производиться в его верхней части. Через них в помещение будет поступать теплый воздух.

Для быстрого обнаружения в случае утечки в нижней части воздуховода должно быть предусмотрено небольшое отверстие.

Для отделки ГКЛ практичнее использовать краски на латексной основе – они устойчивы к выцветанию и не боятся влаги

При креплении профиля к полу важно постараться, чтобы в момент сверления не произошло смещения, так как любая ошибка может сказаться на качестве конструкции.

Если стены и пол ванной комнаты облицованы плиткой, будьте предельно осторожны при сверлении покрытия, так как под действием нажимно-вращательных движений оно может крошиться. Чтобы исключить такую ​​неприятность, на место сверления нужно приклеить кусочек скотча, а при работе дрелью количество оборотов свести к минимуму.

С помощью короба из гипсокартона можно оформить экран под ванну. Представлены разнообразные способы маскировки пространства под ванной.

Этапы маскировки коммуникаций при монтаже подвесного унитаза в совмещенном санузле будут представлены следующей подборкой фото:

Фотогалерея

Фото

В нашем примере водопровод частично уложен в фальш стена из гипсокартона. Частично они будут полностью закрыты стояками. Перед началом работ трубопроводы необходимо проверить на герметичность и при необходимости отремонтировать.

Далее производится установка, на которую подвешивается бачок и временно монтируется унитаз. Бачок подключается к водопроводу, выпуск подключается к канализации

Для обслуживания подвесной сантехники, осмотров узлов и счетчиков над сантехническим бачком устраивают ревизионный люк

Затем унитаз снова вынимают выполнить сплошную обшивку металлического каркаса листами гипсокартона

Выполнив обшивку каркаса, углы и места крепления обрабатываются мастикой для выравнивания и обеспечения герметичности. После чего унитаз фиксируется

Поверх гипсокартонных фальшстен и короба укладывается керамическая плитка в соответствии с ранее выполненным проектом ванной комнаты

В процессе укладки плитки ее элементы подрезаются для формирования точного контура технологических отверстий

После укладки плитки, швы заполнены герметизирующей затиркой. Все проблемные швы заполнены силиконовым герметиком

Шаг 1: Подготовка коммуникаций для установки унитаза

Шаг 2: Установка подвески и установка унитаза

Шаг 3: Установка ревизионного люка

Шаг 4: Обшивка каркаса из металлопрофиля

Шаг 5: Крепление подвесного унитаза

Шаг 6: Облицовка гипсокартоном

Шаг 7: Подрезка плитки под функциональные отверстия

Шаг 8: Отделка ванной комнаты

Способ №2. Отделка плиткой

Этот способ очень похож на обшивку трубы гипсокартоном. Но это требует большего количества труда. Главным преимуществом короба из плитки является удачное сочетание эстетических качеств и отличной влагостойкости конструкции.

Рассмотрим, как заделать канализационные и водопроводные трубы в ванной керамической плиткой.

Ящик из плитки способен гармонично вписаться в общую облицовку ванной комнаты, делая коммуникации практически незаметными и создавая дополнительную площадь для хранения необходимых в хозяйстве мелочей

Основой для изготовления ящика может быть как деревянный и металлический каркас. При использовании деревянных элементов перед началом работ их необходимо обработать влагоотталкивающим средством.

Для упрощения задачи и предотвращения ошибок при монтаже лучше составить эскиз будущей конструкции, на котором нужно указать размеры и обозначить места расположения элементов.

Примерный порядок действий:

1. Измерить зону прохода водопроводных и канализационных труб.
2. Каркас сооружают из деревянных реек или металлических профилей, крепят его к полу, к стенам потолка.
3. Каркас обшивается влагостойкой фанерой или листами ДСП.
4. На лицевой стороне конструкции сделать отверстие для технического люка.
5. Фанера проклеенная армирующей сеткой.
6. Плитка укладывается поверх сетки. Так же она обклеена сервисным люком.
7. Швы плитки затирают и замазывают противогрибковой мастикой.

Форма конструируемого короба во многом определяет вид укладки труб. Можно соорудить уступ, под которым удобно прятать канализационные трубы совмещенного санузла. В этом случае можно даже.

При желании ящик можно даже довести до уровня раковины. Такое решение даст возможность не только скрыть все неприглядные коммуникации, но и предусмотреть дополнительное место для хранения бутылок с бытовой химией.

Для закрытия смотрового люка удобно использовать готовые пластиковые дверцы, которые имеются в продаже в широком цветовом и размерном ряду

Устройство смотрового люка является обязательным условием, если декорируемая часть трубопровода оборудована клапаны, счетчики или любые другие элементы оборудования.

Маскировка труб плиткой и мозаикой уместно смотрится в ванных комнатах, особенно если они выполнены из того же материала.

Способ №3. Закрытие пластиковыми панелями

Декоративные панели из пластика – это удобный и в то же время недорогой вариант скрытия коммуникаций. Представленное на строительном рынке большое разнообразие видов, расцветок и вариантов исполнения позволяет создать конструкцию, гармонично дополняющую уже обустроенный интерьер.

Конструкции из пластиковых панелей удобны еще и тем, что все их элементы взаимозаменяемы – это значительно упрощает задачу при необходимости частичной разборки конструкции

Единственным недостатком пластиковых панелей является их низкая огнестойкость. Хотя многие производители гарантируют самозатухание изделий, дыма они боятся не меньше, чем открытого огня. Поэтому в ванной, трубы которой отделаны пластиковыми панелями, нужно опасаться не только огня, но и регулярного курения.

Монтаж пластиковых панелей осуществляется на заранее собранный каркас, основой для изготовления которого служат все те же металлические профили. Прежде чем обшивать каркас, к нему с помощью саморезов крепится сначала стартовый погонаж.

Часто при строительстве каркаса для крепления пластиковых панелей предпочитают использовать пиломатериалы. Их легче резать и обрабатывать, чем металлический профиль:

Фотогалерея

Фото

Конструкция фальшстены и прилегающих рам

Вентилируемый принцип строительства

Каркас для короба смесителя

Потолок в ванная

Чтобы шляпка самореза не была видна, фиксация осуществляется через полку, которая перекрывается соседней панелью. В брусок поочередно заводят заранее вырезанные заготовки из пластин, «нанизывая» ряд за рядом. Каждую панель максимально задвигают до конца, для надежности фиксируя свободную сторону саморезами.

При стыковке соседних панелей важно следить за тем, чтобы их края плотно входили в замки устанавливаемых элементов. На завершающем этапе монтажа устанавливается внешний молдинг. Стыки каркаса с потолком и полом отделаны такими же рейками.

Для придания стеновым конструкциям нотку оригинальности используйте не только однотонные панели, но и варианты комбинированной окраски

Способ №4. Глухой вариант

Хотите сделать трубы коммуникаций незаметными, но при этом оставить им свободный доступ? Жалюзи и рольставни помогут в решении поставленной задачи. Чтобы добраться до вентиля или стойки, нужно всего лишь одним движением руки приподнять штору, обеспечив полный доступ к оборудованию.

При обустройстве ванной комнаты лучше всего использовать жалюзи, ламели которых изготовлены из пластика или алюминия – эти материалы наиболее устойчивы к влаге

Основное преимущество таких конструкций в том, что они не «съедают» пространство ванной комнаты , а потому подходят для помещений любого размера. Если ширина перекрываемого проема менее 52 см, используется самый простой вариант систем на шнуровом механизме. Для более широких проемов – системы, оснащенные пружинными механизмами.

Галерея изображений

Фото

Маскировка только вертикальных участков трубопровода

Быстрый и дешевый способ декорирования

Быстрый доступ к узлам и счетчикам

Рулонные шторы при обустройстве санузлов

При планировании установки моторизованной системы на электрическом карнизе конструкция расположена так, что двигатель размещен в герметичном корпусе.

В качестве опоры для установки рольставен могут выступать:

• гипсокартонные конструкции;
• пластиковая коробка;
• Фальшстена.

Возможны два варианта монтажа: с размещением коробки внутри и установкой снаружи. Первый используется, если есть возможность сделать в проеме соответствующее углубление. Второй выбирают, когда коммуникации располагаются в непосредственной близости от проема.

Ключевое условие, гарантирующее безукоризненную работу жалюзи — проем должен иметь правильную геометрию: две строго параллельные вертикальные поверхности и две горизонтальные

Даже незначительные перекосы конструкции не позволят полотну свободно перемещаться по направляющим, что повлечет за собой быстрый выход из строя системы. Эту проблему можно предотвратить, выровняв поверхности или соорудив воздуховод.

При установке ручной модели с ручным приводом первым делом необходимо собрать коробку в соответствии с инструкцией производителя и установить внутренний вал. Затем кассеты крепятся в зависимости от особенностей проема на потолке или стене.

Место внутри проема, спрятанное за полотном, можно оборудовать под шкаф, на полках которого удобно хранить разного рода тюбики и бутылочки

Не сложно сделать деталь для закрытия нижней часть проема для того, чтобы зашить проход горизонтальной канализационной трубы. Необходимо в соответствии с шириной проема вырезать заготовку из ДСП. В нем должно быть предусмотрено углубление для подхода к туалету.

При определении высоты детали ориентируются на длину полотна. Так для проема высотой 240 см при длине конструкции включая короб с полотном 180 см необходимо будет вырезать деталь высотой 240-180 = 60 см.

Радикальный способ спрятать трубы

Один из самых трудоемких способов — скрытый способ. Зато позволяет «убить двух зайцев одним выстрелом»: скрыть неприглядные коммуникации и сделать ванную более просторной.

При выборе радикального способа скрытия труб учитывайте, что согласно СНиП кирпичные и тонкостенные перегородки для панельных домов не допускаются

Помимо сложности, ключевым недостатком этого способа является невозможность чтобы быстро добраться до труб в случае аварийной ситуации.

При реализации способа очень важно предусмотреть мероприятия, сводящие к минимуму риск протечек:

• не должно быть разъемных соединений в стене;
• применяются для прокладок, которые удобно спаивать в одно целое;
• Штробы для прокладки горячих и холодных труб должны быть оснащены термофлексовыми или поролоновыми втулками.

Использование рукава из изоляционного материала избавит холодные трубы от образующегося конденсата и позволит горячим трубам расширяться под воздействием температуры.

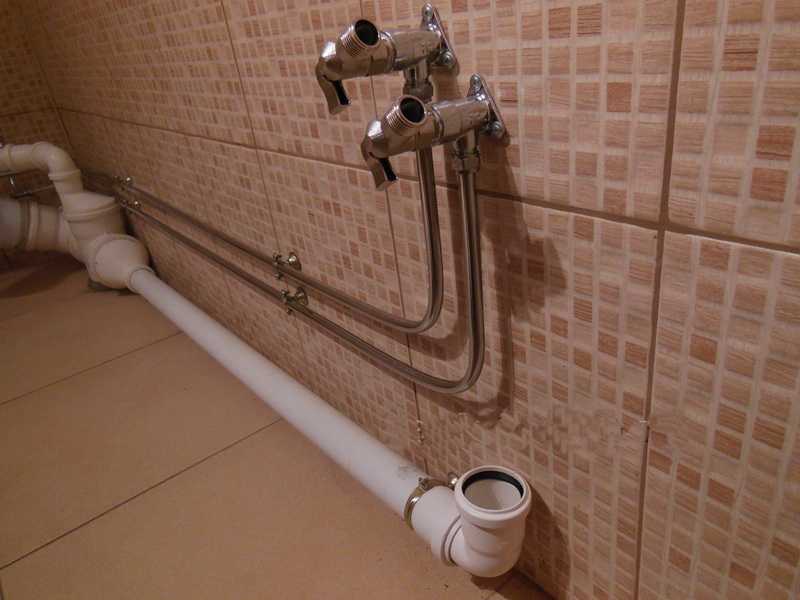

Маскировка горизонтально проложенных труб

Закрыть горизонтальные коммуникации в туалете или ванной проще всего обшивкой из ДСП, фанеры или пластика. Для создания такой конструкции выполняется разметка на противоположных участках стены.

Определяя длину отступа, ориентируются по наиболее выступающим точкам по всей длине трубопровода, включая его самые дальние участки

По линии разметки с помощью саморезов крепится направляющий профиль. В него вставляют перемычки, выдерживая равноудаленное расстояние в 60 см. К собранному каркасу крепятся предварительно вырезанные заготовки.

При желании можно построить съемную конструкцию. Для этого в соответствии с высотой и шириной труб нарезаются доски для создания вертикальной и горизонтальной плоскости. Их скрепляют между собой перпендикулярным «уголком». Собранная конструкция просто размещается над местом размещения труб.

Кроме вышеперечисленных вариантов маскировки труб в санузлах есть оригинальные варианты:

Галерея изображений

Фото

Использование жгутов и шнуров

Оформление стояков в виде ствола дерева

Нетривиальный вариант маскировки трубопровода

Установка декоративного кожуха

Выводы и полезное видео по теме

Для скрытия труб, материалов типа пластиковых панелей , листы гипсокартона или жалюзи подойдут. Особенности монтажа конструкций в следующих видео.

Закрываем трубы гипсокартоном:

Изготовление короба из пластиковых панелей:

Монтаж шкафа со ставнями:

Проявив немного фантазии и приложив некоторые усилия, получится скрыть неприглядные коммуникационные системы или украсить их, превратив в оригинальное украшение интерьера.
