Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.

Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки

Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.

При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:

1. Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
2. Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.

Список материалов, которые применяются при создании буржуйки:

1. Сталь.
2. Чугун.
3. Железо.
4. Латунь.
5. Алюминий.
6. Медь.

На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.

Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки

Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов

Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.

Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.

Таблица: достоинства и недостатки печки-буржуйки

Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.

Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.

Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников

Буржуйка с водяным контуром работает следующим образом:

1. В топку загружают дрова.
2. Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
3. В систему отопления или водоснабжения поступает горячая вода.
4. Остатки тепла и горючих газов через дымоход удаляются из помещения.
5. Пепел через колосники падает в зольник.

В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:

1. Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).

   Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне

2. Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.

   Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи

Фотогалерея: распространённые виды теплообменников

Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:

• встроенный в печку бак с водой — ёмкостной бойлер;
• трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;

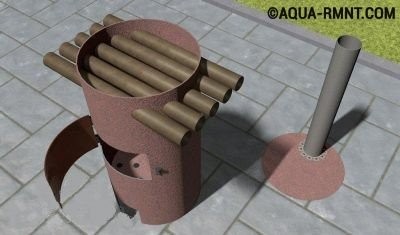

• магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.

Расчёт основных параметров буржуйки с водяным контуром

Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.

Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

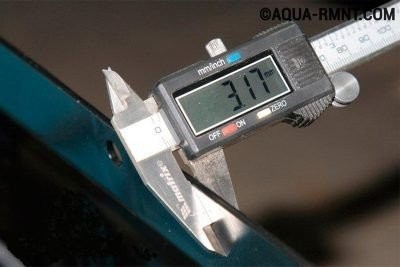

При изготовлении буржуйки используют толстостенный легированный металл

Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

1. Повесить на печь защитные экраны.
2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

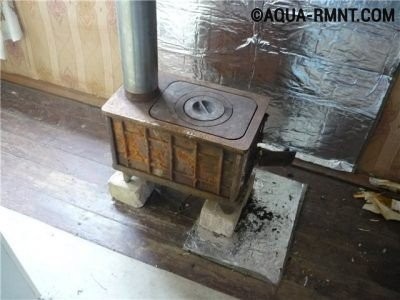

   Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

3. В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
4. Наметить расположение расширительного бака.
5. Провести магистрали с водой.
6. Выбрать модель бойлера.

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

1. Болгарка.
2. Электро- или газосварка.
3. Электрическая дрель и свёрла.
4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
6. Уплотнитель или силикон для фитингов.
7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

1. Металлические бочки объёмом от 20 до 200 л.
2. Автомобильные диски от 2 шт.
3. Баллоны из-под пропана или углекислоты.
4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
5. Металлические фляги для воды на 20, 30 или 40л.

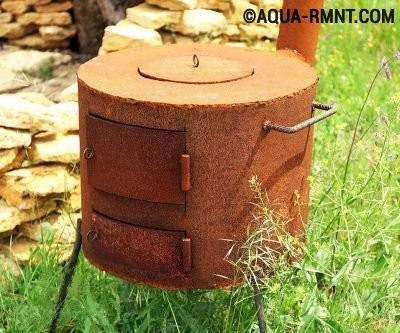

   Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:

1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
2. Газовый баллон или баллон из-под сжатого газа.
3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

1. Обрезаем газовый баллон. Подвариваем ножки.

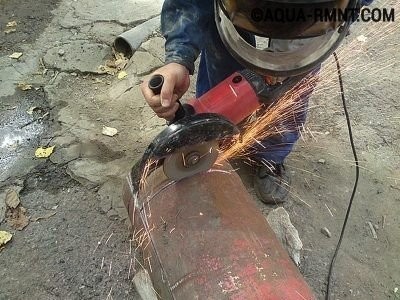

   Сначала у газового баллона необходимо срезать верхнюю часть

2. Вырезаем отверстие для дымохода диаметром 150–210 мм.

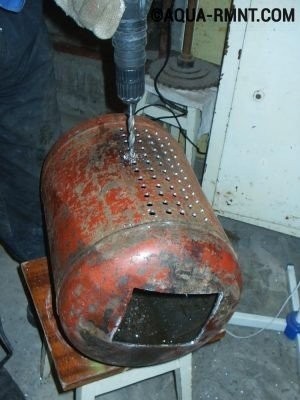

3. Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода.

   В нижней части баллона делаются отверстия для удаления золы и образования тяги

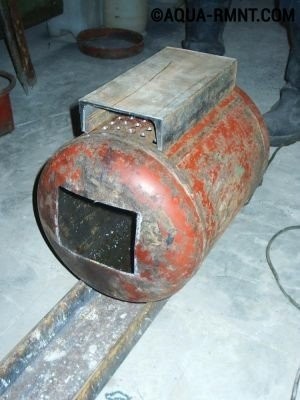

4. Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку.

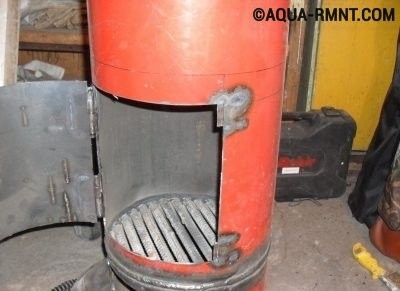

   К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

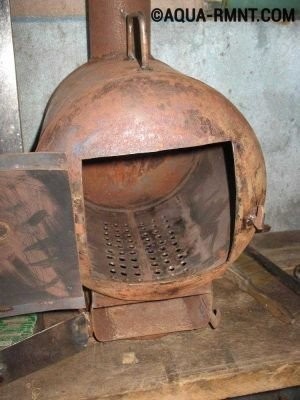

5. Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника.

   Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

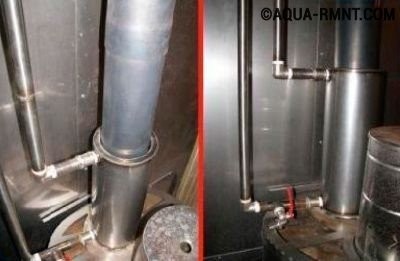

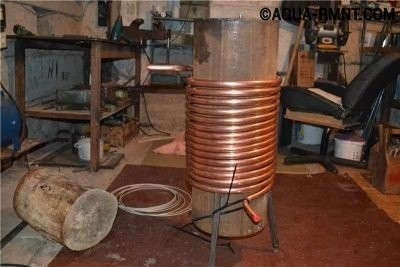

6. На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
7. Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
8. Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.

Видео: буржуйка с водяным контуром

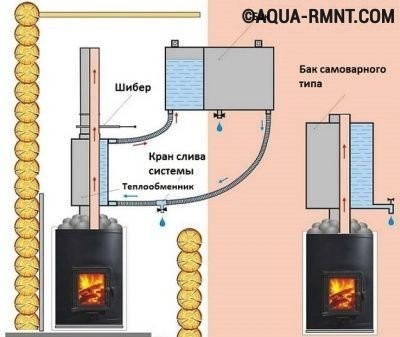

Устройство ёмкостного теплообменника на дымоходе буржуйки

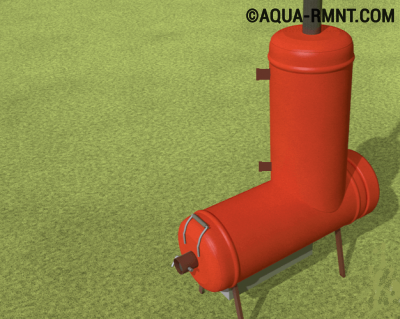

Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

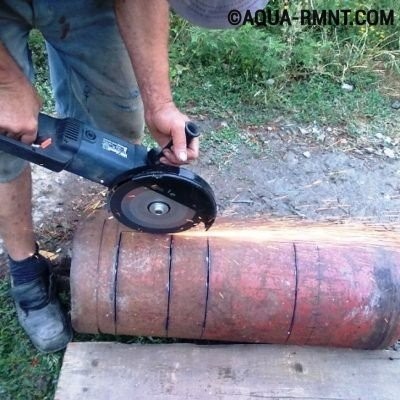

   Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

3. Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
4. Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
5. Тщательно обвариваем внешние стороны обеих гаек.

   В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

6. Привариваем к трубе расширительного бака металлические пластины.
7. Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
8. Вставляем дымоход в получившуюся конструкцию.
9. Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником.

   На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

10. Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.

    Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

11. Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.

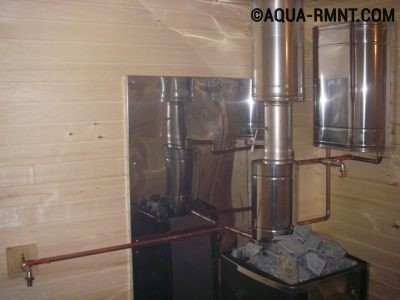

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи

Особенности эксплуатации печки с водяной рубашкой

1. Желательно установить в гидросистему датчик температуры и давления.
2. Необходимо регулировать тягу в колосниках и в дымоходе.
3. Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
4. Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
5. Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
6. Необходимо предусмотреть место слива воды.
7. Нельзя топить печь без воды — теплообменник может прогореть.
8. После эксплуатации необходимо сливать воду.

Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.

Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.

Чистка и ремонт печи

При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:

• раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
• после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;

  Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи

• использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы.

  Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода

Основными мероприятиями по ремонту печи являются:

1. Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
2. Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
3. Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.

Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.

Видео: печка-буржуйка для гаража и чистка дымохода

Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.

Буржуйка с водяным контуром своими руками: чертежи и этапы создания

Достоинства использования буржуйки с водяной рубашкой

Печь с полостью для подогрева теплоносителя устроена так, что горячие испарения омывают емкость со всех сторон, что позволяет долго поддерживать высокую температуру. Помимо прочего, подобная буржуйка отличается следующим:

• Печь буржуйка с водяным контуром обеспечивает высокую производительность. Стоимость создания и эксплуатации будет значительно меньше по сравнению с другими печами.

Буржуйка с водяным контуром может создаваться из бросового материала, что также обеспечивает экономию средств.

• Для розжига печи можно использовать доступное топливо: уголь, дрова и различные растительные отходы.
• Буржуйка с водяной рубашкой не требует подвода электричества. Она работает по принципу естественной циркуляции.

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Самостоятельное возведение печи голландки по схемам и чертежам

Создание буржуйки с водяным контуром своими руками

При монтаже такого вида отопительной системы можно как встроить водяной котел в буржуйку, так и создать саму печь с нуля. Поэтому условно процесс можно поделить на два этапа.

Рекомендуем также изучить статью: Водяное отопление от печи на нашем сайте!

Формирование печи-буржуйки

Перед началом работ составляются чертежи, включающие все размеры печи, и подготавливаются основные материалы для работы с металлом: сварочный аппарат, молоток, болгарка, а также плоскогубцы и спецодежда.

Составляя схему буржуйки с водяной рубашкой своими руками, важно учесть толщину элементов будущего агрегата.

После того как была произведена раскройка металла, можно приступать к дальнейшим шагам:

• Соединить дно со стенами, исключая переднюю. Все элементы стоит приваривать под прямым углом.

Важно: Низ печи лучше устанавливать на уровне 25-30 см от пола. Таким образом, с помощью сконструированных металлических ножек можно снизить влияние нагрева на покрытие пола.

• В пространство между топкой и поддувалом приваривается перегородка. В ней необходимо просверлить несколько продольных отверстий, через которые будет удаляться зола.

Поддувальный проем должен быть до 3 см меньше в сравнении с самим поддувалом.

• На передней стенке проделываются проемы для дверок. После этого ее можно установить к основной конструкции;
• По бокам передней части добавляются навесы, ставятся дверцы;

Все дверцы лучше оснастить засовами

• К верхней части печи приваривается дымоходная труба.По завершению работ необходимо проверить все части на наличие дефектов в швах. Если таковых не обнаружено, можно приступать к следующему этапу — добавлению водяного контура.

Добавление водяного контура в буржуйку

Основу подобного вида печи составляет теплообменник, который можно сконструировать из разных материалов, например, полых стальных труб или листов стали. Помимо теплообменника для создания буржуйки с водяным контуром понадобятся:

• Корпус готовой печи.
• Радиаторы.
• Трубы.
• Металлические листы.

Советуем прочитать про водяное отопление от печи на нашем сайте.

Монтаж системы производится так:

• В верхней части основы буржуйки проделываются два отверстия для подачи и обратного возвращения воды.

Упростить ведение работ поможет составление чертежа будущей буржуйки с водяным контуром, создаваемой самостоятельно.

• Из металла или из других подходящих неиспользуемых материалов формируется водяной бак, для него по сравнению с топкой и зольником должно быть выделено наибольшее пространство. В баке делаются отверстия для патрубков, затем он устанавливается за топкой. Пространство отделяется металлическим листом.
• Далее производится монтаж трубной разводки. Он может быть одно-, двухтрубным и коллекторным.

Важно: Двухтрубная конструкция является более предпочтительной, поскольку позволяет изменять температуру с помощью установленных кранов и обеспечивает равномерный прогрев в отличие от однотрубной. Коллекторная же является достаточно сложной для самостоятельного возведения.

• Следующим этапом производится последовательное соединение патрубков с радиаторами по всему дому.

Радиаторы рекомендуется ставить под окнами. Это увеличит теплопроводность буржуйки. Конструкция буржуйки с водяным контуром проверяется на отсутствие дыр, где вода может вытекать через контур.

• К подающей линии ставится расширительный бак, который исключит подачу холодной воды. Его размер подбирается исходя из объема воды, который будет находиться во всей системе — бак стоит делать на 20% больше.

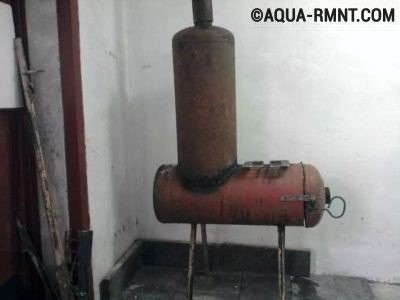

Пример буржуйки с расширительным баком

• При правильном возведении вода будет нагреваться в теплообменнике, проходить по трубам к радиаторам, остывать и снова возвращаться в теплообменник.

Советуем подробнее прочитать про виды теплообменников в дополнение к данному материалу.

Готовую конструкцию можно красить или обкладывать кирпичом в зависимости от того, какой внешний вид для владельца будет предпочтительным.

Видео: проект буржуйки с водяным контуром

С помощью сконструированной своими руками буржуйки с водяной рубашкой можно значительно сэкономить на отоплении загородного дома. Такое сооружение может обеспечить необходимым количеством тепла любое помещение.

Буржуйка с водяным контуром своими руками: схема, фото

Самодельная печь буржуйка с водяным контуром для отопления гаража: схема, фото и описание самоделки.

Для отопления гаража сделали простую печь буржуйку с котлом и контуром. Циркуляционный насос стоит на обратке и гоняет теплоноситель по контуру обеспечивая прогрев батарей. Чтобы систему не прихватило когда она не работает, вместо воды залит антифриз.

На рисунке показана схема водяного контура печи.

Печь буржуйка сварена из металла толщиной 4 мм, бак вварен прямо в топку, без прослойки, огонь из топки греет бак напрямую.

На фото показана стальная батарея, сейчас её заменили на две алюминиевых на 6 и 10 секций, для разводки использована стандартная труба 3/4.

На дымоходе установлена задвижка для регулировки тяги.

Система работает достаточно хорошо, при уличной температуре — 15 С, нагревает гараж до комнатной температуры за 1,5-2 часа.

Автор самоделки: Михаил Куимов.

Загрузка…

Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

Чем ближе холода, тем больше собственники загородных домиков думают о качественном утеплении своих жилищ. Сегодня способов и материалов для этого предостаточно. Если у домика нет газового снабжения, можно задействовать иные источники отопления, например, буржуйку. А для удобства её можно оснастить водяным контуром. Такую печь вполне возможно создать самостоятельно.

Как устроена буржуйка с водяным контуром

Если рассматривать покупку готовой буржуйки, нужно приготовиться к довольно значительным затратам. Но можно хорошо сэкономить, если изготовить её самостоятельно. В таком случае перед началом работ нужно изучить несколько теоретических вопросов.

Что такое печь буржуйка с водяным контуром

По сути, буржуйка, оснащённая водяным контуром, работает за счёт нагрева жидкости. Точнее, испарения воды омывают котёл со всех сторон. Получается, что стенки отопительной камеры прогреваются и комфортная температура поддерживается гораздо дольше. Система за счёт водяной рубашки и радиаторов способна подтапливать небольшой жилой дом или дачу.

Вода, нагретая горячими дымовыми газами, подаётся к радиаторам, отдаёт им свое тепло и возвращается в бак

Достоинства и недостатки буржуйки с водонагревателем

Если вы решились соорудить печь-буржуйку с водяным контуром, следует знать о её основных достоинствах:

1. Высокая эффективность. Себестоимость такого агрегата значительно ниже, чем у аналогичных устройств. А при использовании подручного материала себестоимость и вовсе минимизируется. При этом печь быстро нагревается и долго держит тепло.
2. Доступные виды топлива: уголь, торф, дрова и другие растительные отходы.
3. Нет привязки к электросети. Работа основана на природной циркуляции теплового носителя.

Привычные для любой дровяной печи недостатки:

1. Печи из металла даже с водяным контуром уступают современному отоплению по уровню КПД, потому что часть тепла всё равно уходит вместе с дымом в атмосферу.
2. Дом, который отапливается буржуйкой, может прогреваться неравномерно.

Печь может обогреть только те помещения, которые примыкают к ней непосредственно. Поэтому в удалённых от неё частях здания часто приходилось устраивать дополнительную печку.

Конструкция печи и теплообменников

Главная составляющая этой печи — теплообменник. Он располагается в топочном отсеке и подключается к отопительной сети. Для создания теплообменника могут применяться полые стальные трубы и листовая сталь толщиной 5 мм.

Печь с водяным контуром может быть создана на основе уже действующего теплового агрегата. Иными словами, водяной контур внедряется в уже действующую печь. Главная проблема такого решения связана с ограниченным объёмом топочного отдела. Кроме того, существует угроза перегрева контура, поэтому при выполнении монтажных работ важно соблюдать определённые требования ко всем компонентам системы:

1. Контур. Оптимальный вариант — приобретение готового регистра или его заказ в специальной мастерской. Мастер сделает верные замеры и изготовит подходящий контур для вашей печи.
2. Трубы. Для теплообменника лучше задействовать трубы толщиной минимум 3–5 мм. Такой размер оптимален с точки зрения прочности и долговечности и не допускает перегрева системы.

   Водяной контур делается из толстостенных стальных труб и возводится прямо над топкой

3. Зазор. Его обязательно нужно оставить между стенкой и рабочим регистром. Это также защитит контур от перегрева и снабдит его должным количеством воздуха. Оптимальная толщина зазора — 1 см. Этот же размер соблюдается при интеграции теплообменника в печь.

Когда теплообменник устанавливается в топку, он сокращает её рабочий объём. Это не так критично, если печь возводится с нуля. А когда дровяная печь переоборудуется под водяную отопительную технику, этот фактор требуется обязательно учесть во всех расчётах, ведь он кардинально воздействует на совокупный объём топлива, вмещающегося во время одной загрузки, и общую производительность системы.

Фотогалерея: варианты самостоятельно изготовленных буржуек

Изготовление буржуйки с водяным контуром своими руками

Для самостоятельного изготовления печи-буржуйки потребуются навыки работы с металлическими изделиями и умение обращаться со сварочным аппаратом.

Определение параметров печи

1. Когда предполагается применять большие дрова, загрузочное отверстие в топочной зоне делают размером 40х40 см. Если топливными элементами станут маленькие древесные куски или уголь, то приемлемые параметры отверстия — 20х20 см.

   Небольшую печку можно топить крупными дровами, если сделать топочную камеру и загрузочное отверстие соответствующих размеров

2. Если дымоотвод будет располагаться на задней стороне топки, то угол его наклона должен быть не менее 30 градусов. Так будет гарантирована хорошая тяга. Если ошибиться с углом, то отвод дыма замедлится, и он проникнет в помещение.
3. Теплоёмкость печи можно увеличить, если по её боковым сторонам прикрепить несколько металлических пластин перпендикулярно поверхности стенки. Их максимальная толщина — 5 мм. Так наращивается площадь греющей поверхности этого агрегата, а значит, и его тепловая отдача.

   При наваривании на стенки буржуйки металлических пластин увеличивается площадь отдающей тепло поверхности

4. Для достижения этого же эффекта конструкцию можно обложить кирпичами. Стенка из такого материала позволит печи дольше удерживать тепло, а также обеспечит её высокую пожарную безопасность.

   Если печку обложить кирпичом, она будет дольше сохранять и лучше отдавать тепло

Видео: проект печки-буржуйки с водяным контуром

Необходимые материалы и инструменты

Форма печи может быть:

• круглой;
• квадратной;
• прямоугольной.

В первом случае применяется труба или металлическая бочка. Её минимальный диаметр — 30 см, а толщина стенок — 5 мм. Для прямоугольных и квадратных печей используют листовой металл. Для дымоотвода задействуется труба с минимальным диаметром в 10 см и толщиной 1 мм. Меньшая толщина здесь нужна потому, что температура выводимых из топки газов значительно ниже, чем в топочном отсеке.

Для изготовления круглой печи-буржуйки можно использовать старый газовый баллон

Для работы потребуется такой набор инструментов:

1. Сварочный аппарат. Минимальная сила тока — 200 А.
2. Молоток.
3. Жёсткая металлическая щётка.
4. Болгарка с диаметром круга 12,5 см.
5. Плоскогубцы.

Изготовление печи-буржуйки

Перед разметкой, сваркой и монтажом необходимо переодеться в рабочую форму, чтобы не получить ожоги или ссадины. Далее приступаем к работе:

1. Перед раскроем важно определиться с толщиной стенок задуманной буржуйки. Если вы намерены применить листовой металл, то сначала днище планируемой печи скрепляется со всеми её стенками, кроме передней. Низ устанавливается на минимальной высоте 25–30 см. Так снижается шанс нагрева пола.

   К днищу последовательно приваривают все стенки кроме передней

2. Затем устанавливаются ножки для буржуйки. Они также изготавливаются металла и привариваются к основанию. Все компоненты соединяются только под прямым углом. Закреплять все детали нужно с помощью сварочной техники, применяя тавровый шов.
3. На перегородке между топочной камерой и поддувалом делается несколько прорезей. Это щели для устранения золы. Они выполняются на расстоянии 5 см от стен печки. Можно использовать готовую решётку, сваренную самостоятельно или купленную в магазине. Ниже прорезается проём поддувального отсека.

   Вместо прорезей в дне топочной камеры можно вырезать прямоугольное отверстие и уложить в него готовую колосниковую решётку

4. Далее присоединяется передняя стенка конструкции. В ней заранее устраивают проёмы для дверок. Сбоку этих отверстий прикрепляются навесы, на которых закрепляются дверки топочного отсека и поддувала. Дверки оснащаются засовами или задвижками.
5. После окончания сварочных работ все швы проверяются на предмет дефектов. Затем приваривается верхняя сторона буржуйки и дымоотводная труба.

Монтаж водяного контура

Как правило, состав водяного контура следующий:

1. Бак для расширения.
2. Трубы.
3. Теплообменник.
4. Радиаторы.

Вода, увеличив свою температуру в теплообменнике, следует по трубам в радиаторы. Там она остывает, а потов снова направляется в теплообменник.

Последовательность монтажа водяного контура:

1. Установка радиаторов.
2. Подсоединение труб, ведущих от печи к радиаторам. На участках выхода и входа ставится арматура для регулировки.

   Самым простым вариантом запорной арматуры на входе и выходе радиатора является шаровой кран

3. Монтаж расширительного бака. Он уберегает трубы от разрыва. Разрыв может возникнуть от расширения нагревающейся воды. Лишняя горячая вода сливается в расширительный бак. Когда теплоноситель остывает, он возвращается обратно в трубопровод.

Фотогаллерея: варианты изготовления теплообменников

Для нагрева небольшого объёма воды можно установить круглый теплообменник на начальный участок дымохода

Металлическая труба, намотанная на корпус буржуйки в несколько оборотов, эффективно нагреет всю проходящую через него воду

Трубы теплообменника можно расположить горизонтально над топкой

Перемещаясь вдоль горячих перегородок, вода заберёт у них тепло и быстро нагреется

Видео: буржуйка на дровах с водяным охлаждением

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

1. Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
2. Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.

   Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

1. Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
2. Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
3. Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
4. Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко. Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки. Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Оцените статью: Поделитесь с друзьями!

как сделать печь с водяным отоплением

Содержание:

Система отопления в городских квартирах способствует созданию комфорта и уюта. Для многих регионов отопление – это самая важная часть жизнеобеспечения. Жильцы частных домов в этих областях решают проблему такого типа с помощью печей. Самым популярным видом отопительной системы в частном доме можно назвать буржуйку с водяным контуром. В ее конструкции имеются батареи отопления, что позволяет обогревать все строение. Приобрести готовую конструкцию можно в специализированном магазине, но стоит отметить, что ее стоимость довольно высокая. При небольшом бюджете можно самостоятельно сделать систему водяного отопления от буржуйки.

Преимущества печей-буржуек с водяным контуром

Буржуйка с водяным отоплением внутри имеет полость для подогрева воды, которая омывается горячим воздухом со всех сторон. В результате высокая температура держится продолжительное время. Кроме того буржуйка обладает следующими преимуществами:

• Высокая производительность печей-буржуек с водяным контуром и низкая стоимость в плане монтажа и использования по сравнению с конструкциями аналогичного типа.
• Возможность разжечь печку любым доступным топливом: углем, дровами и различными растительными отходами.
• Отсутствие необходимости в электропитании для работы буржуйки с водяной рубашкой, теплоноситель циркулирует в печи естественным путем.

Самостоятельное изготовление печки-буржуйки с водяным контуром

Отопление в виде печи-буржуйки с водяным контуром вполне можно сделать своими руками. Для этого есть два варианта изготовления: встроить котел для теплоносителя в готовую конструкцию или сделать печку самостоятельно от начала до конца.

Создание печи с нуля

Создание любой конструкции начинается с чертежа или рисунка, на котором указаны все размеры, в этом плане водяное отопление от буржуйки в гараже не является исключением. Кроме того перед началом работ следует подготовить набор необходимых инструментов. В частности речь идет о сварочном оборудовании, болгарке, молотке и плоскогубцах. В обязательном порядке нужно приобрести защитную одежду. Другими словами потребуется все, что необходимо для работы с металлом.

В соответствии с чертежом из листов металла вырезают основные элементы, после чего выполняют следующие действия:

• С помощью сварки соединяют боковые части и заднюю стенку с дном. При этом следует контролировать, чтобы между соединяемыми элементами выдерживался прямой угол.
• В промежутке между поддувалом и топкой следует расположить перегородку с несколькими продольными отверстиями. Они необходимы для удаления золы, образующейся в процессе горения твердого топлива.
• В передней части вырезают два отверстия для дверок и приваривают ее к основной конструкции.
• Приваривают навесы и устанавливают дверцы.
• К верхней части приваривают трубу для отведения продуктов горения.
• Проводят проверку качества сварных швов. При отсутствии дефектов приступают к добавлению водяного контура.

В процессе сборки буржуйки с водяным контуром своими руками не стоит забывать о пожарной безопасности, поэтому важно снизить воздействие высокой температуры на поверхность пола, в частности это относится к деревянным покрытиям. Для этой цели донную часть печки размещают на высоте 0,25-0,3 метра, используя специально сконструированные металлические ножки.

Как добавить водяной контур в печку-буржуйку

Особенностью печей с водяным контуром является наличие теплообменника, для изготовления которого могут использоваться стальные листы или трубы. Кроме того для такой конструкции нужно приготовить следующее:

• Готовую печь-буржуйку.
• Приборы отопления.
• Трубы.
• Листы металла.

Сборка проводится по следующей схеме:

• В верхней части основного корпуса вырезают отверстия, через них будет осуществляться подача и обратное возвращение теплоносителя.
• Затем приступают к изготовлению водяного бака. Для этого можно использовать любой материал, подходящий для эксплуатации в соответствующих условиях. В процессе изготовления следует учитывать, что бак занимает наибольшее пространство во всей конструкции, чем топка и зольник. В баке нужно сделать два отверстия, в которых будут установлены патрубки. Готовую конструкцию размещают в промежутке между топкой и задней стенкой, это пространство предварительно отделяют металлическим листом.
• На следующем этапе выполняют разводку труб, может использоваться коллекторное, однотрубное или двухтрубное отопление от буржуйки с водяным контуром. Следует учесть, что в большинстве случаев предпочтение отдают двухтрубной конструкции. Объяснение заключается в недостатков других видов. В частности коллекторную схему довольно сложно сделать самостоятельно, не прибегая к помощи профессиональных мастеров, а однотрубная схема не обеспечивает равномерного прогрева всех отопительных приборов.
• Далее по всему отапливаемому помещению к трубопроводу последовательно присоединяют патрубки для радиаторов и непосредственно приборы отопления.
• Для снабжения контура холодной водой к подающей трубе присоединяют расширительный бак. Для определения его параметров за основу берут общий объем жидкости в отопительном контуре. Специалисты рекомендуют делать расширительный бачок на 20% больше этого значения.
• После сборки всей системы проводят тестирование, чтобы выявить дефектные места. При их отсутствии начинают эксплуатацию печки-буржуйки с водяным контуром.
• Если система собрана правильно, то работа будет осуществляться по следующему принципу: вода в котле нагревается, поступает в отопительные приборы, остывает и вновь возвращается в теплообменник.

В зависимости от предпочтений хозяина металлическая печка-буржуйка с водяным контуром может иметь разный внешний вид. Ее можно покрасить  или обложить кирпичом.

Буржуйка с водяным контуром, собственного изготовления позволяет получить существенную экономию расходов, связанных с отоплением частного дома. Благодаря такой конструкции можно обеспечить теплом любое жилое строение, повышая комфорт и уют внутри помещения.
